Дзеркала з пам'яттю від Honda Legend, частина 2, доопрацювання та примірка

Логічне продовження першої частини, хоч і плани дещо змінилися.

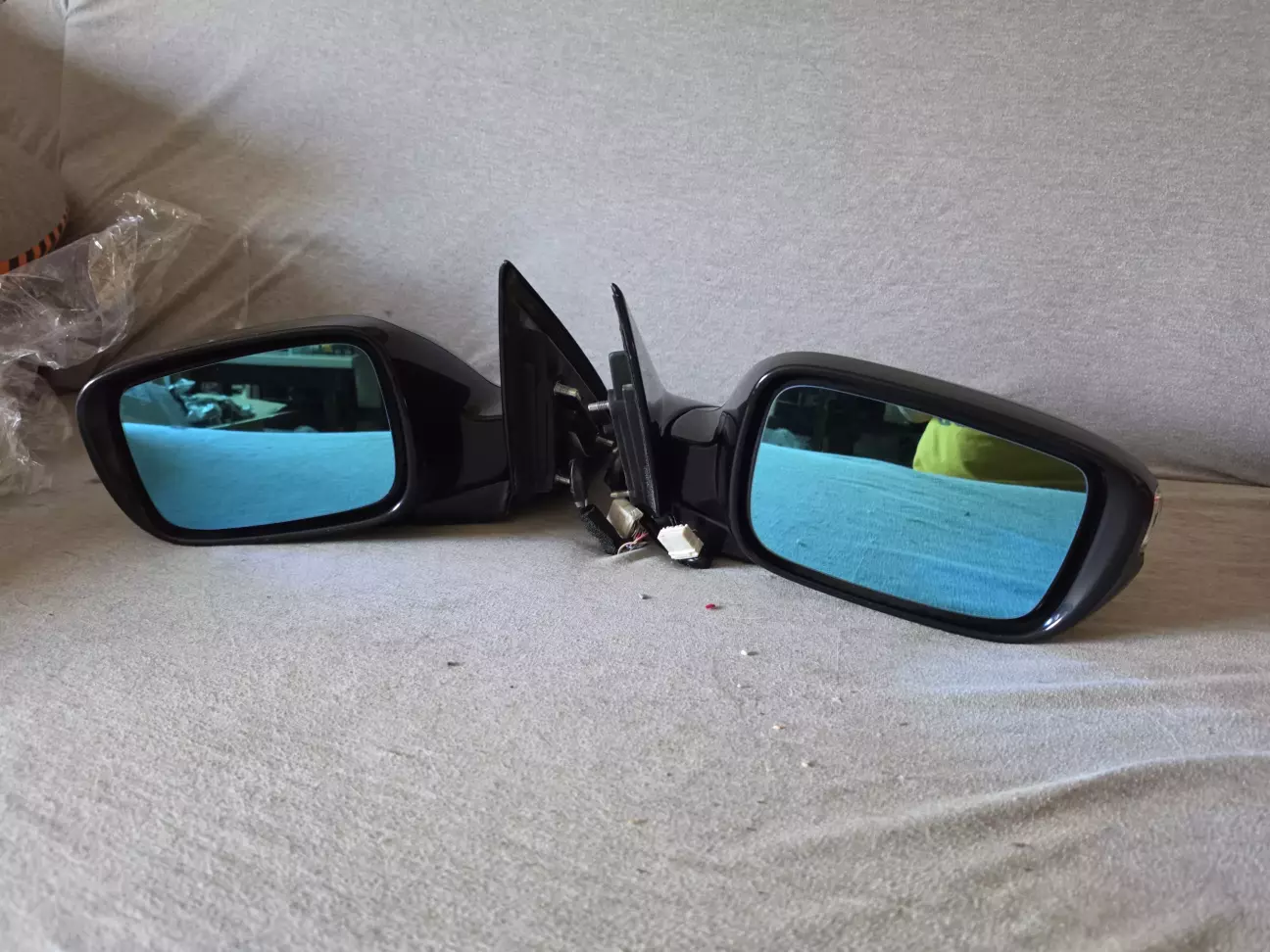

Для початку я отримав довгоочікувану посилку з Японії з фуловими дзеркалами від Легенди, з памєяттю, авто складанням, обігрівом, антибліком та авто затеменням.

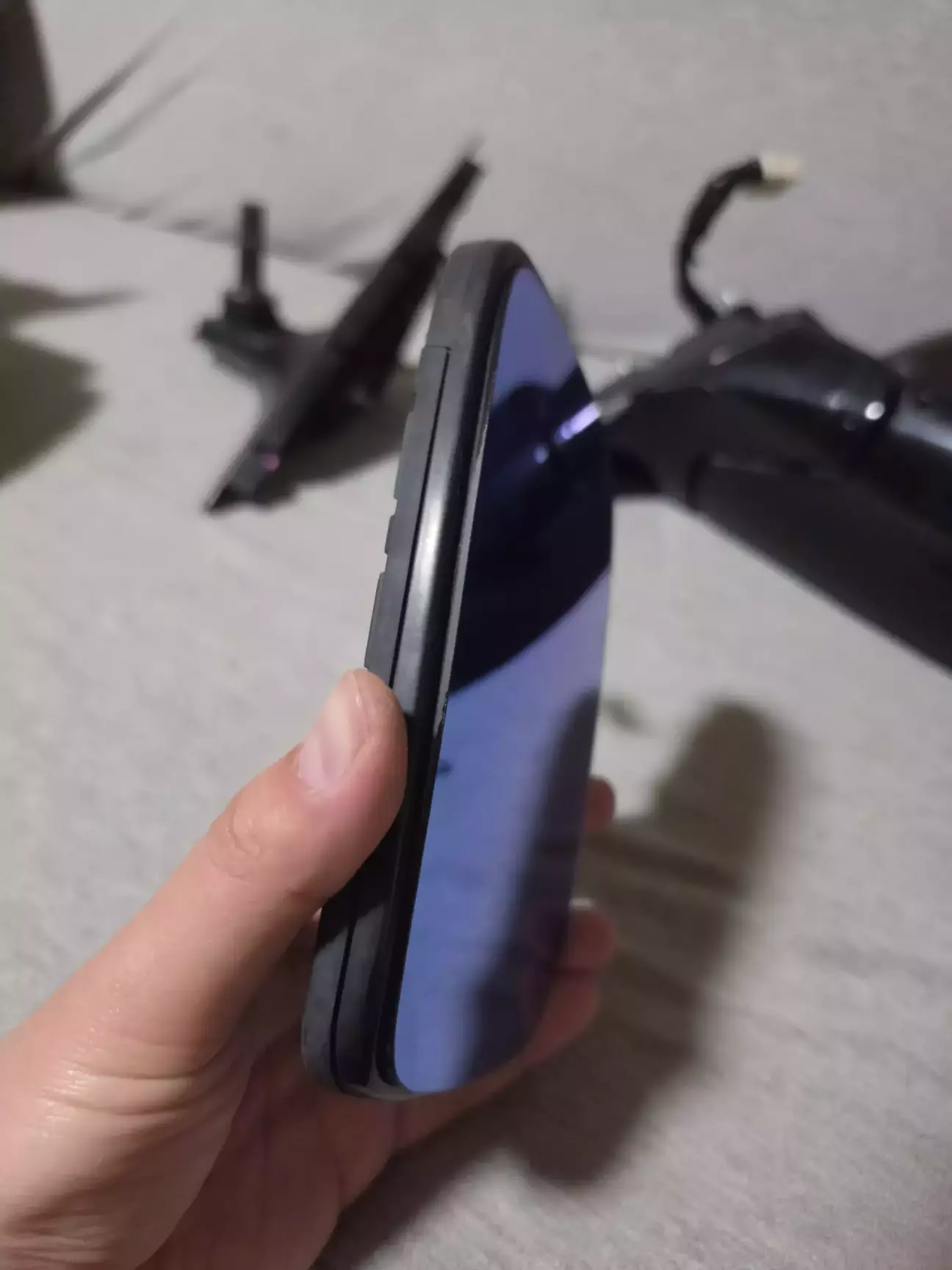

Ну і одразу пішов процес розборки

В першій частині я робив адаптер, який мав поєднати платформу аккорда та дзеркало легенди, і воно мало бути виготовлено з металу, але я розумію що надрукувати то просто, а от вирізати з металу не дуже, тому після певних прикидок знайшов способ прикрутити напряму, що навіть зіграло на руку в плані зазорів. Ту модель що я малював все одно треба було друкувати, щоб закрити щілину та убезпечити проводку. Тому прибрав все зайве і надрукував з PA-CF, нейлону з карбоном. Так, міцність там взагалі не потрібна, бо елемент перетворився на декоративний, але мені хотілося опробувати новий для мене вид пластику.

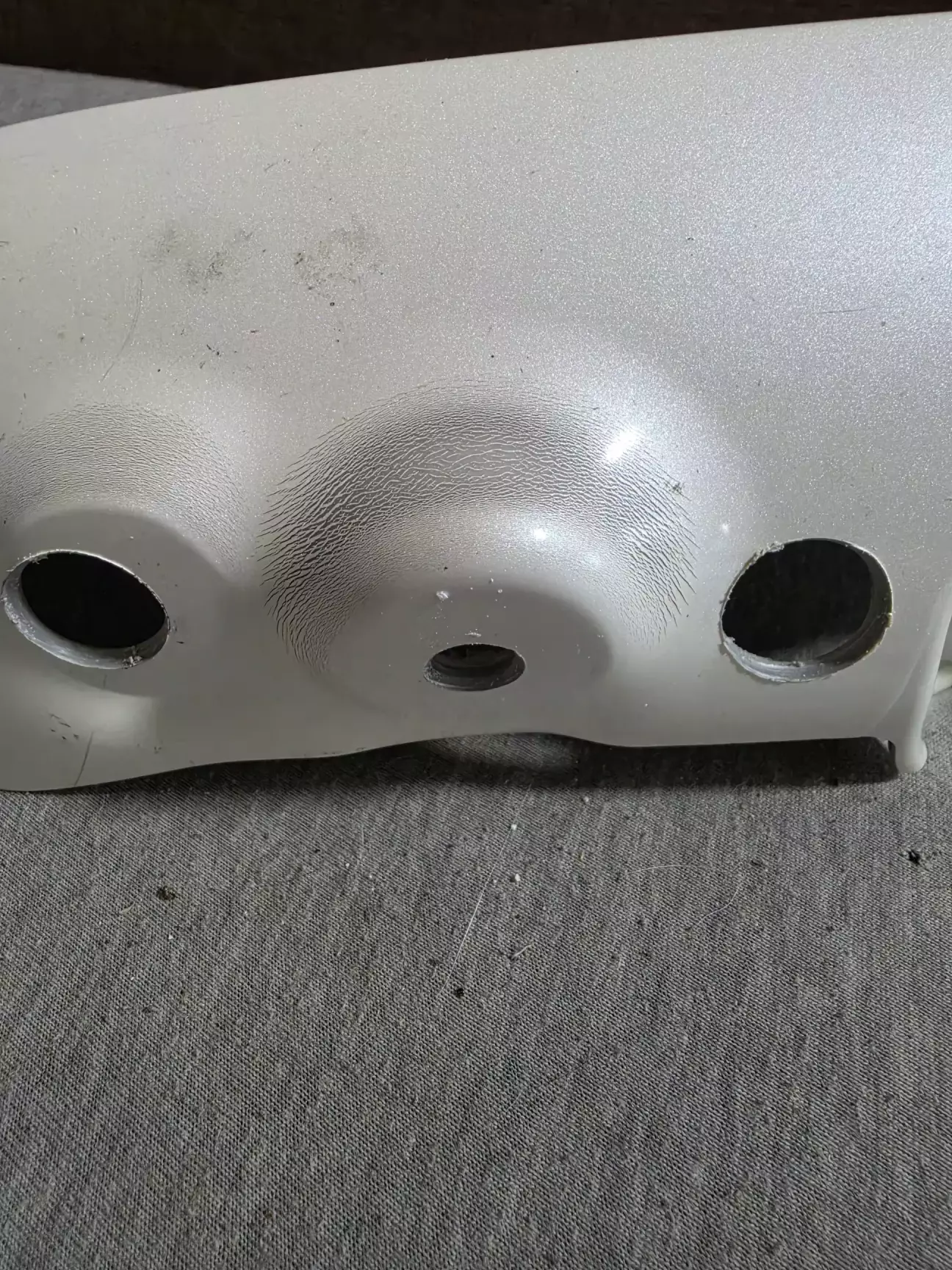

І десь приблизно тут робилася і решітка, і побачивши результат з камерою, знаючи що у мене і задня захована так, що її не видно і не виглядає вона як приколхожена я вирішив що треба щось і з дзеркалами думати, щоб отримати цілу картину. Початкова ідея була спроектувати тримач для камери певної форми, приклеїти на дзеркало та вивести шпатлівкою, але потім я згадав про відос який бачив в інстаграмі, де дзеркало нагрівають і формують під камеру. Спочатку я відносився до цього трохи скептично, але у мене було дзеркало для дослідів, від Акури, і я вирішив спробувати. Наробив багато отворів щоб освоїти техніку. І добре що було на чому, бо врешті я зрозумів технологію.

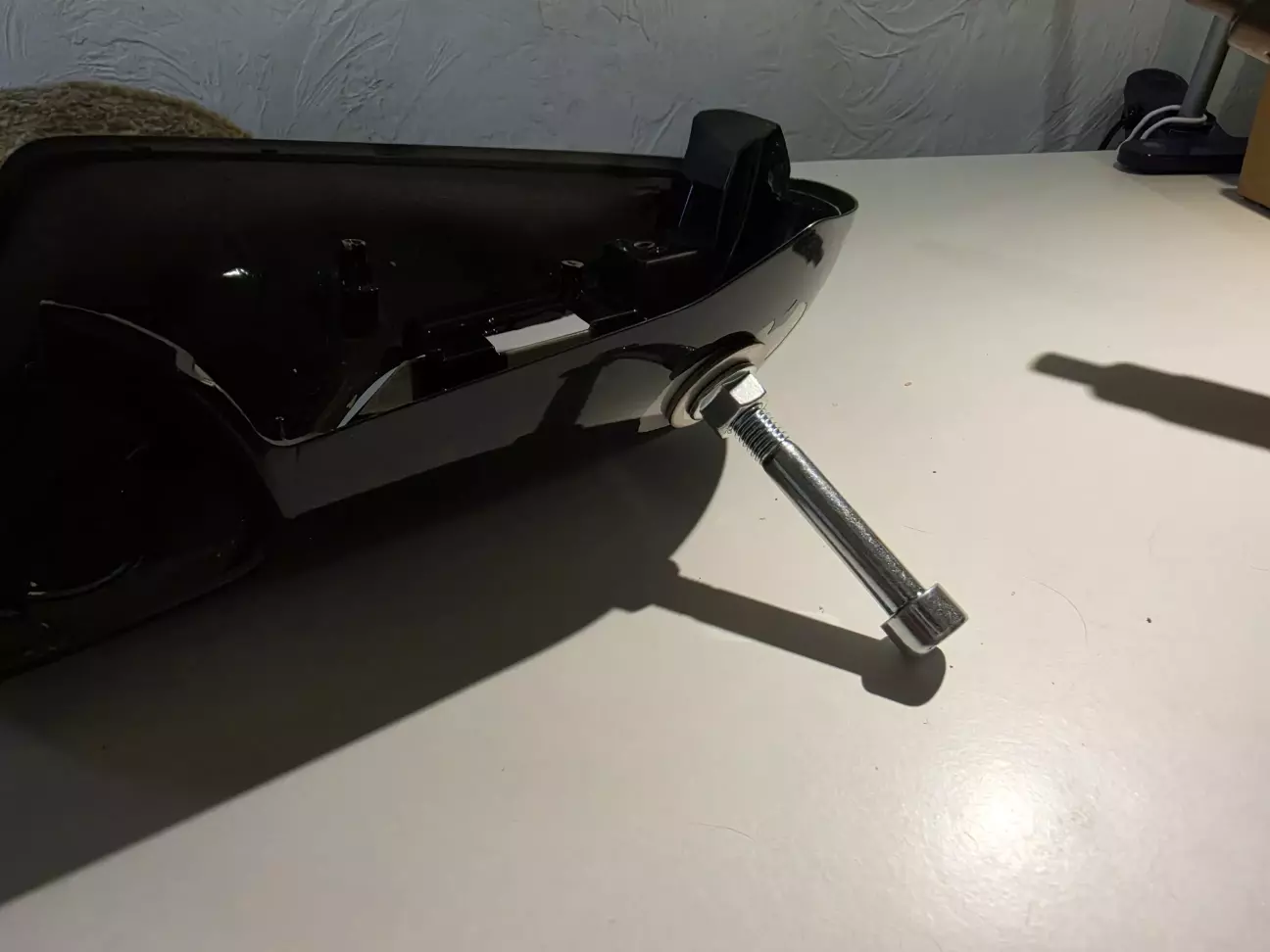

беремо бовт, в ідеалі довгий, в ідеалі також з рівнями, в моєму випадку був бов М6, шайби під такий самий розмір, але не більші за отвір камери та гайку. Свердлимо отвір в попередньо наміченому місці свердлом 6мм, закручуємо бовт з шайбами з двох сторін та фіксуємо гайкою

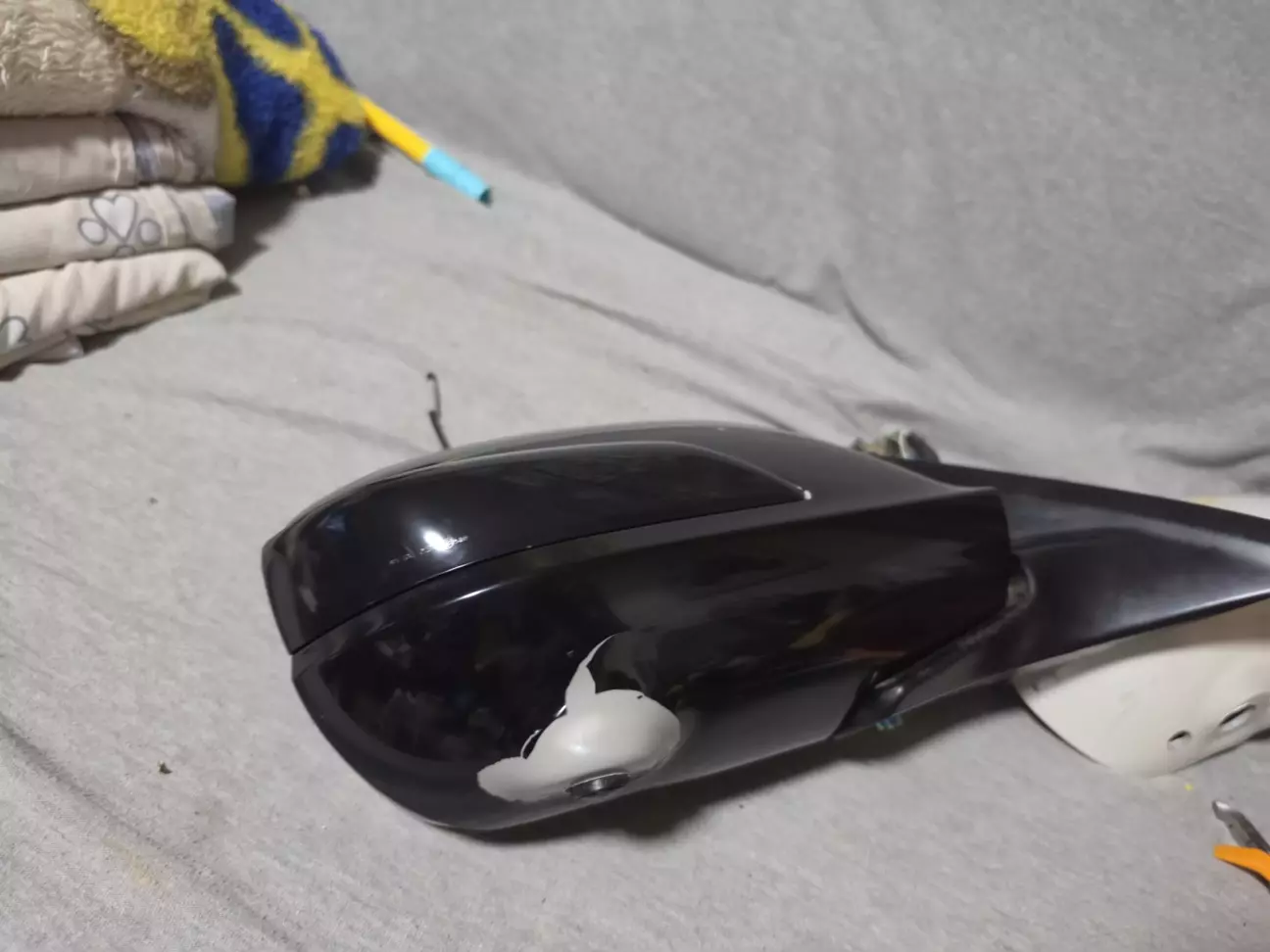

Нагріваємо феном з внутрішньох сторони, бажано нагріти до стану коли пластик стане еластичним але не перегріти і тягнути по троху, якщо видно що далі не йде а треба краще дати охолонути і повторити процес захопивши більшу область для нагріву. Ну і головне тримати поки не охолоне, бо якщо рано пустити пластик буде прямувати на своє місце. Із мінусів - якщо частина дзеркала пофарбована - фарбі скоріш за все торба. В моєму випадку їй і так була торба, тож було не шкода. Після того як необхідна форма зроблена можна розсвердлити до розміру камери.

Результатом я був задоволений на 150%, бо я дуже довго не вірив що з цього щось вийде.

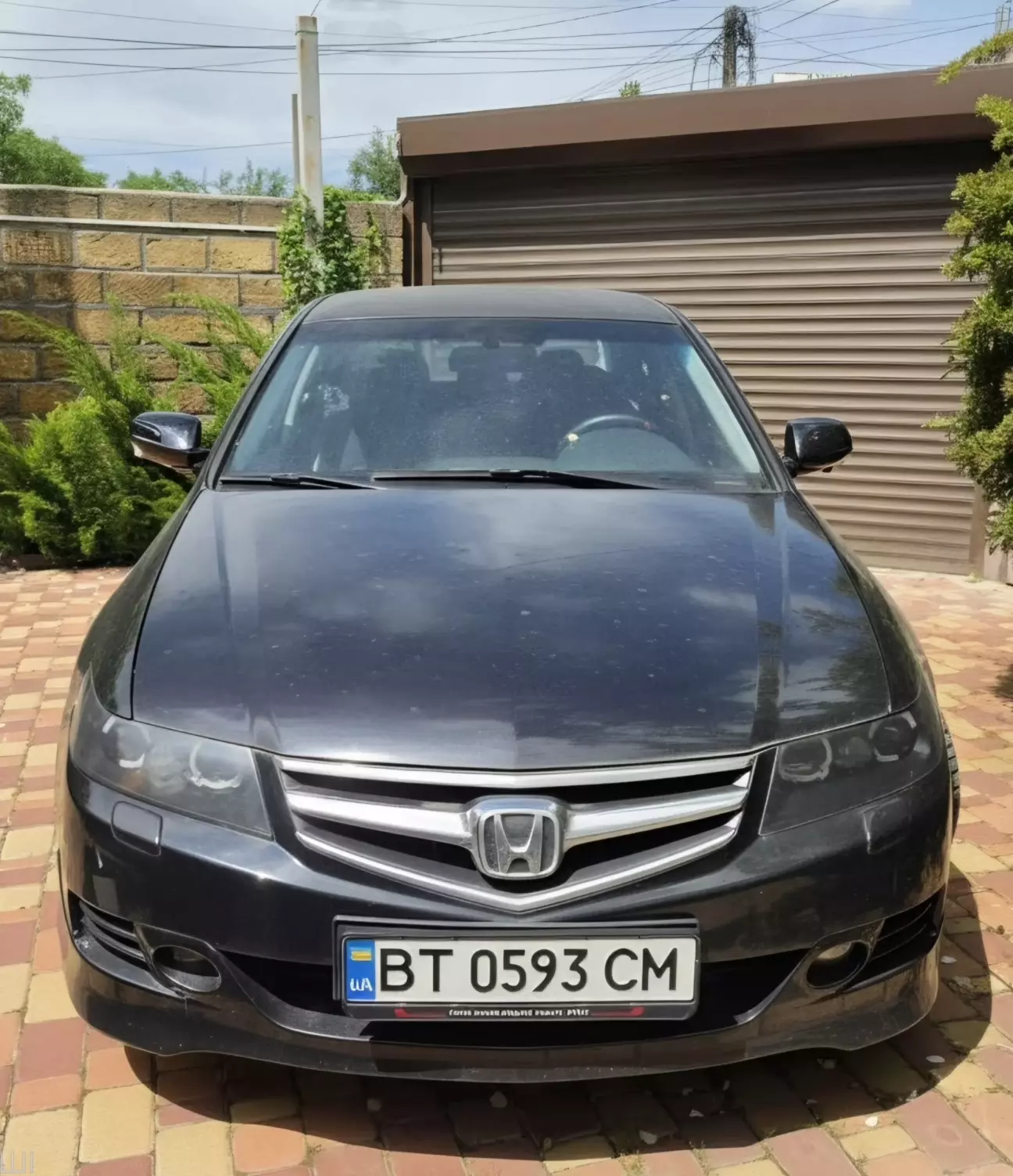

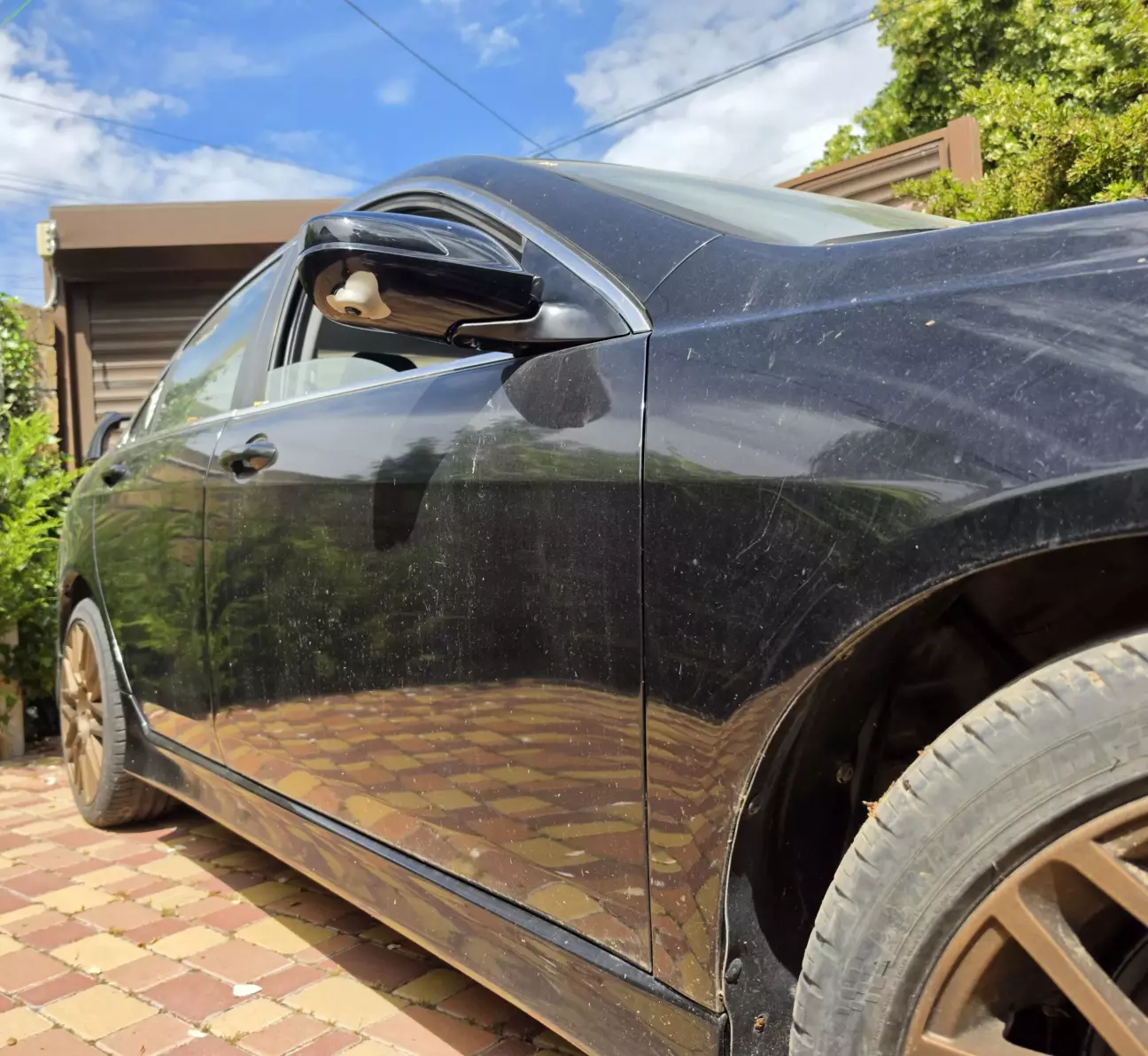

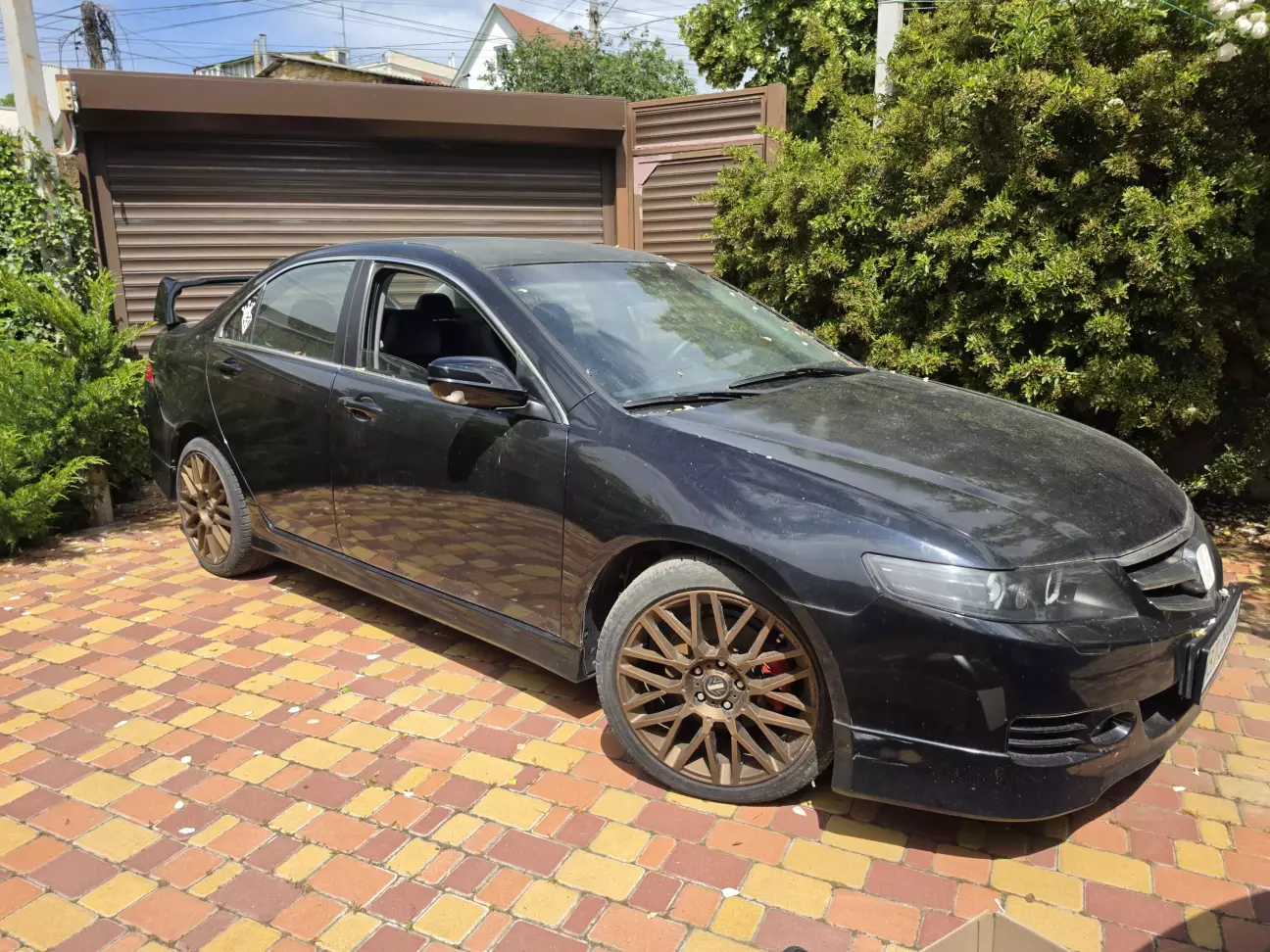

Залишається найстрашніше питання, як це буде виглядати на авто, а що як взагалі ніяк, все таки дзеркало іншої форми та розмірів. Але після примірки я видохнув. Ще звісно є певна робота, але це вже дрібниці. Прикладаю декілька фоток, де праве дзеркало від легенди а ліве сток, для порівняння. Авто брудне, вже сорян що не вимив для фото, але й допис не про мийку чи заміну оливи.

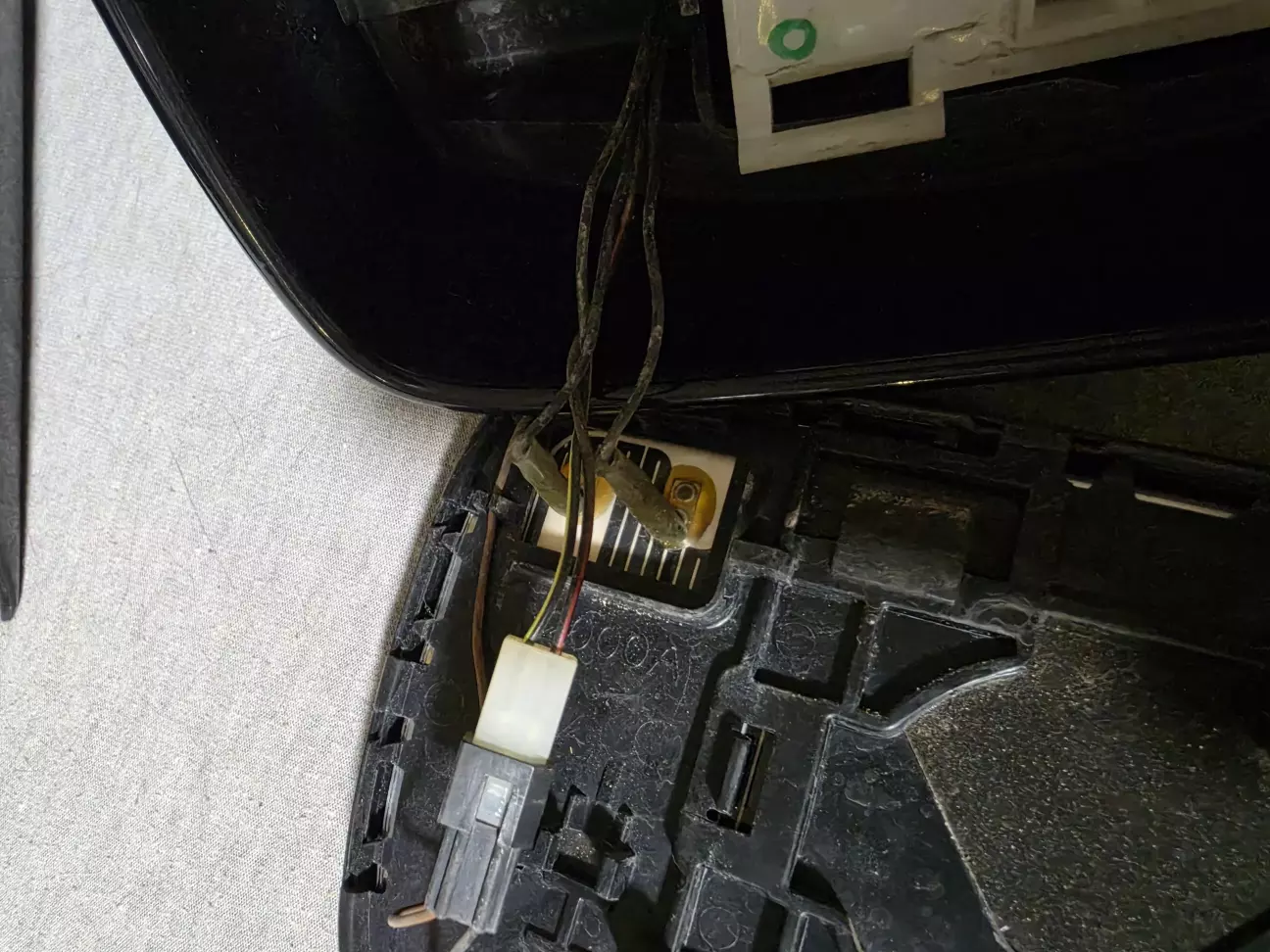

Видохнувши що ідея не мертва почав вивчати питання підключення затемнення. Все виявилося простіше нема куди, але без подробиць.

Тепер для повноцінного інсталу залишилося посніфати Кан шину легенди і зрозуміти як там реалізоване ручне керування дзеркалами і зробити відповідний блок.

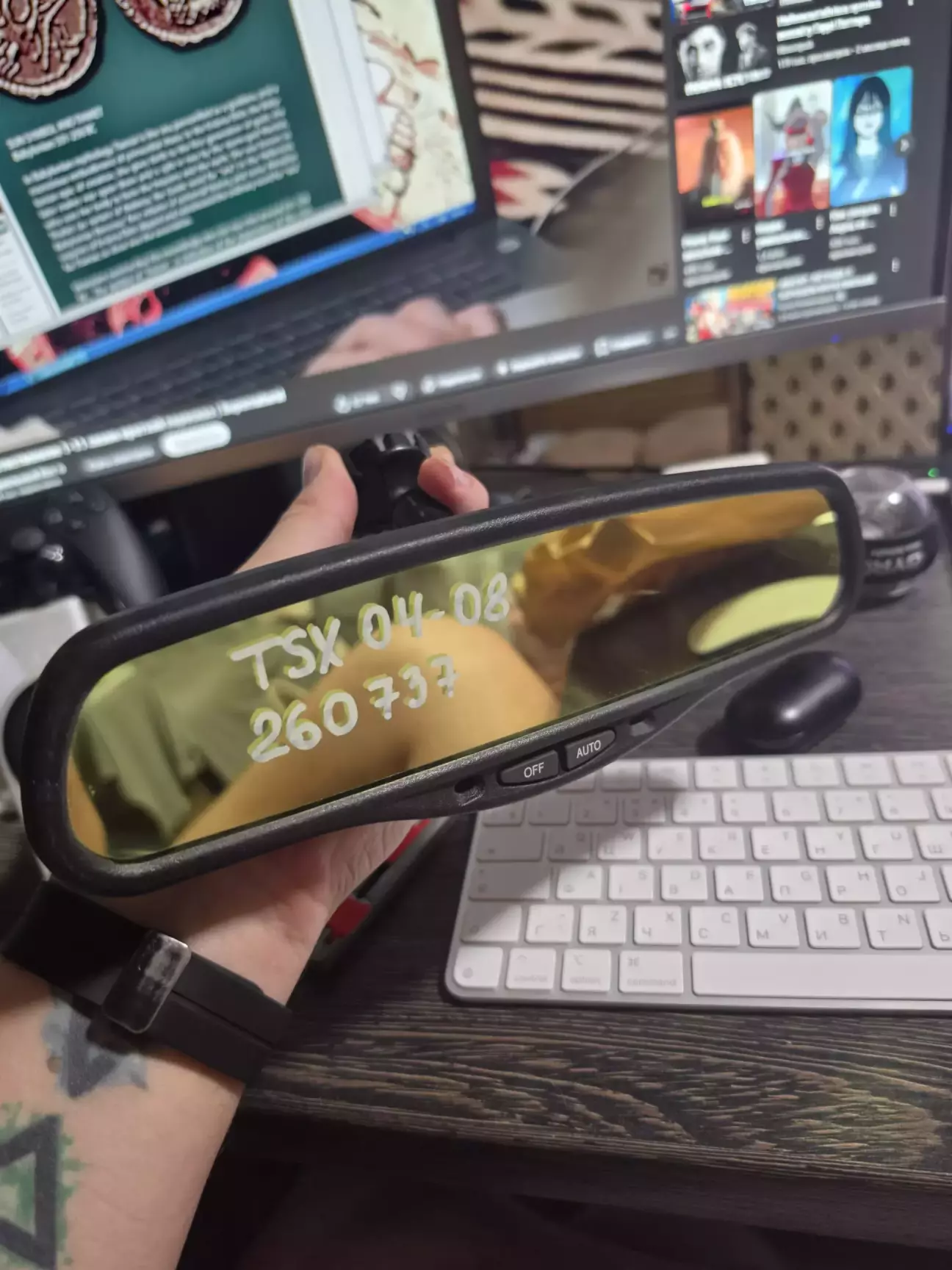

Також придбав дзеркало заднього вигляду від TSX, не те щоб воно було потрібно, але я просто хотів поставити старе в Субару замість бомж дзеркала з ручним затемненням. На це доречі надихнув Єгор @KLEINO. З втсановленням на субару довелося трохи замахатися з кріпленням, але про це модливо колись буде в БЖ Субару.

Ну і трошки бонус контенту, бо окремого посту це не заслуговує, а показати хочеться

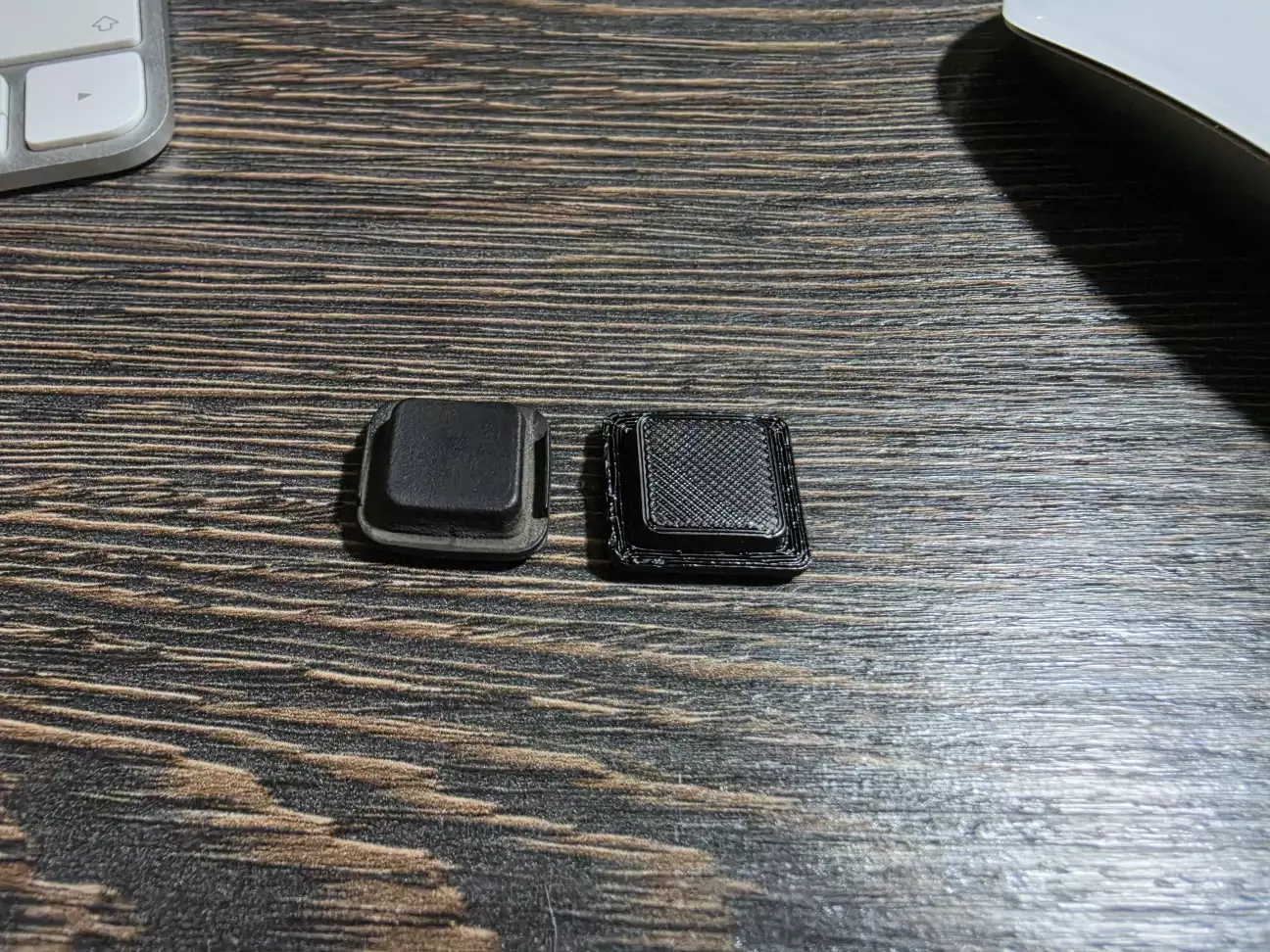

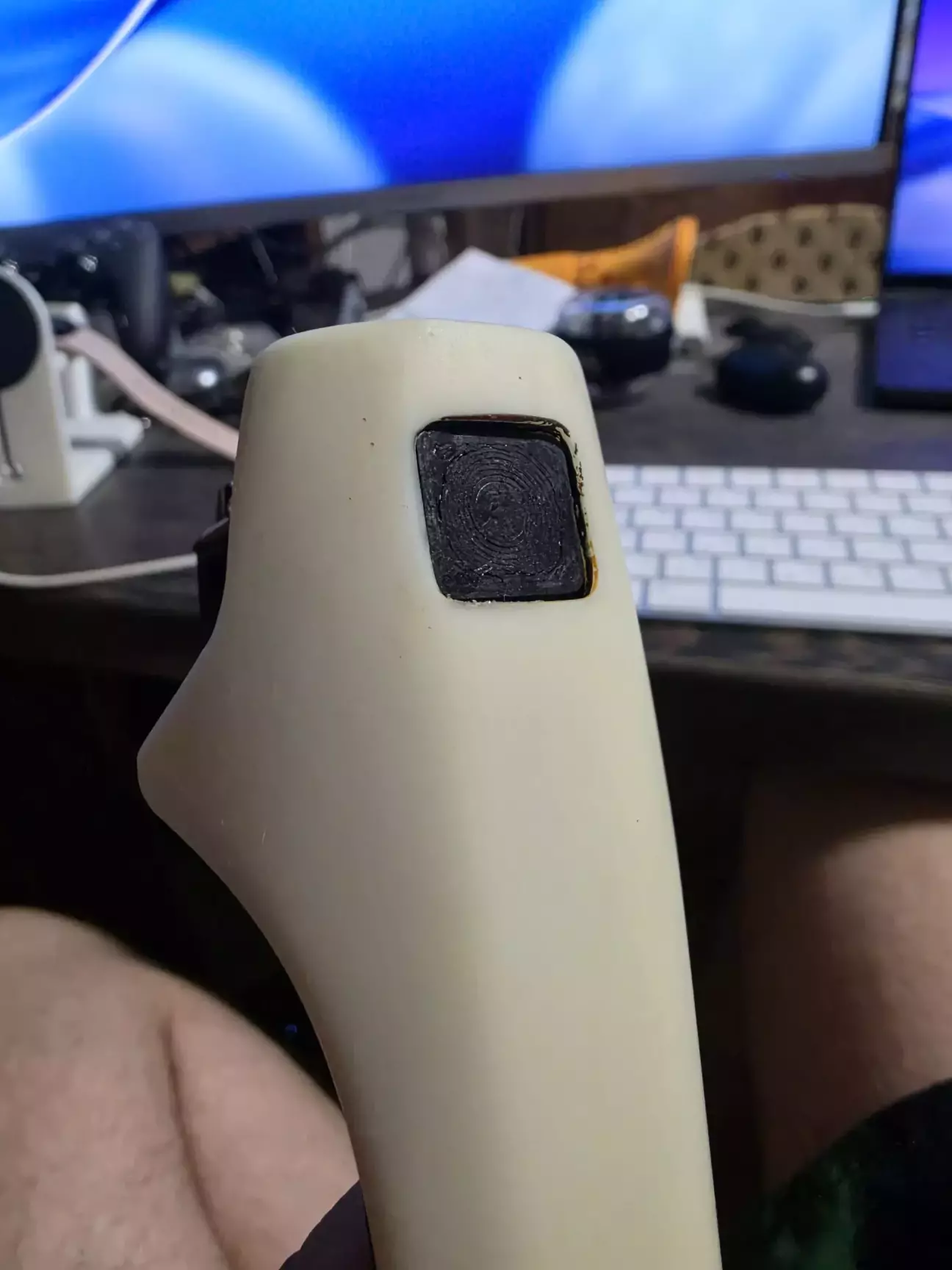

Розібрав безключові ручки для фарбування, хочу встановити їх на задні двері, і мені не давали покою дубові кнопки на зачинення, і тут я подумав, а чому б не надрукувати з TPU. 15 хвилин в Fusion 360, 10 хвилин друку і от результат.

Натискаються приємно, наче не дубіють (пройшли 4 денний тест в морозилці)

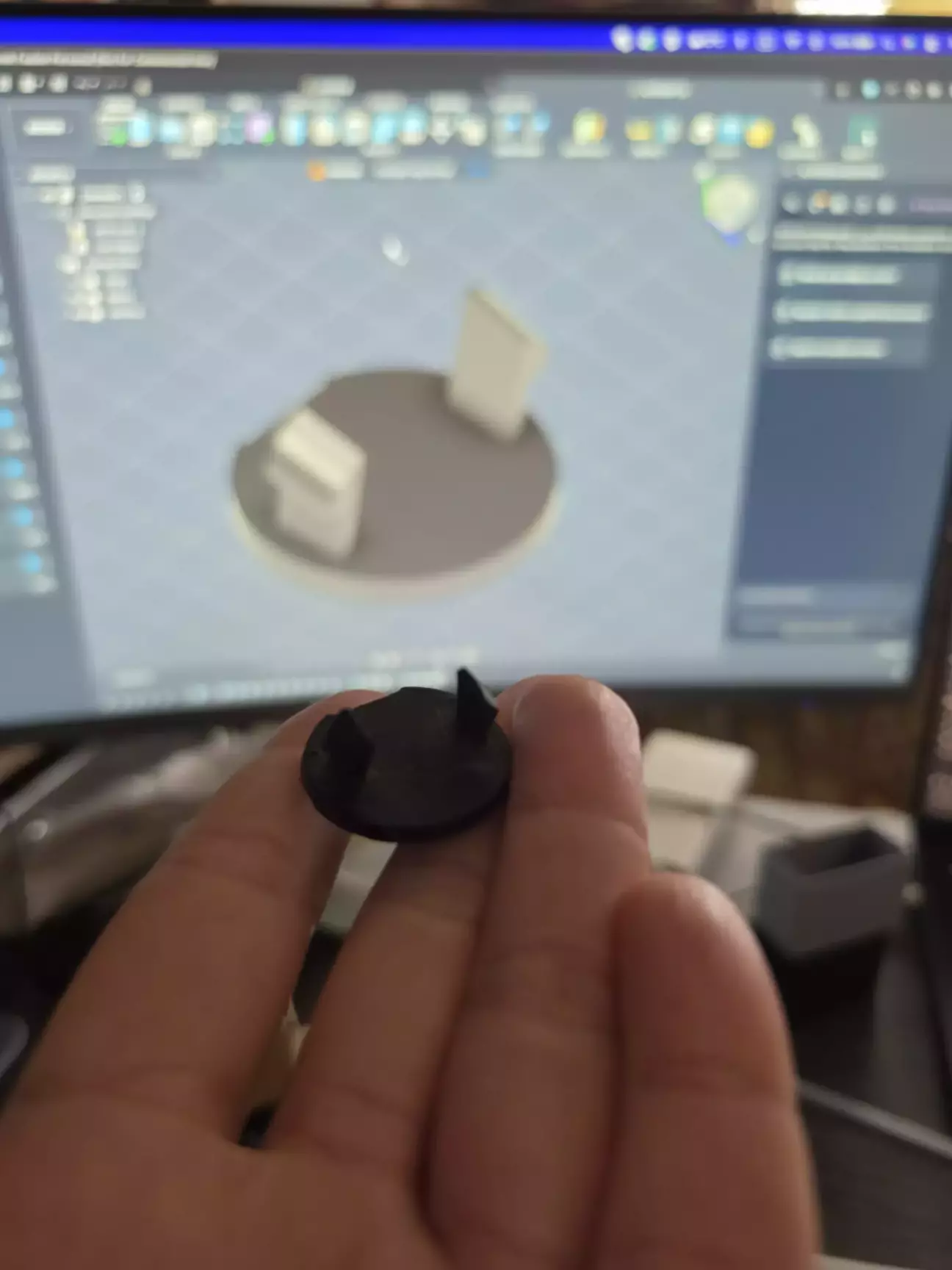

Ну і також поки був заряджений TPU вирішив намалювати та надрукувати заглушки у задній бампер, які приховують бовти

У мене все, дякую за увагу
