R.I.P. connectorrepairkit.mopar.com: Де знайти безкоштовні мануали та схеми (не тільки для Jeep)

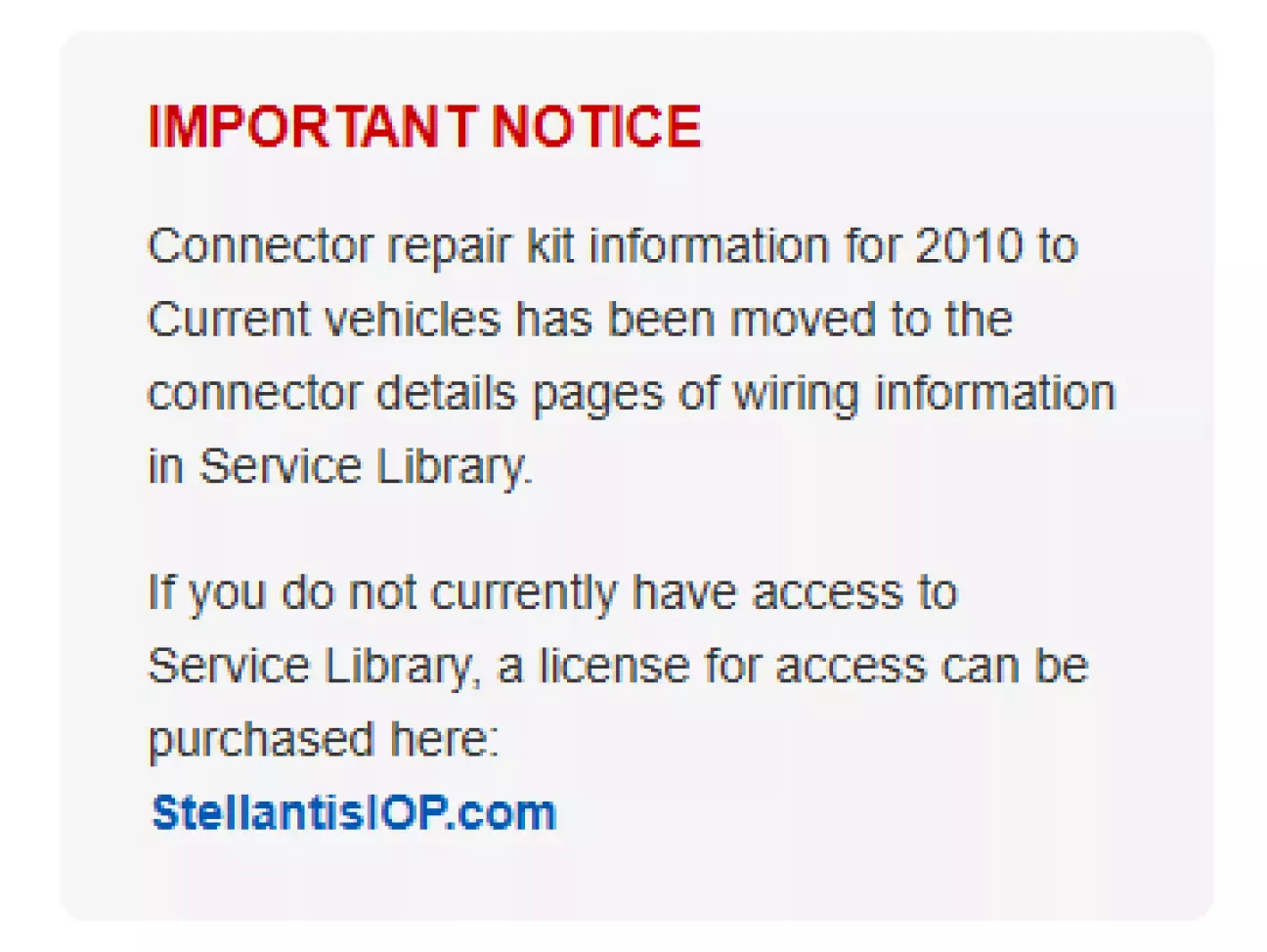

Привіт! Пару місяців тому в мене дійшли руки поставити асферичні дзеркала з підігрівом. Як завжди, першим ділом вирішив подивитись розпіновку роз'ємів на connectorrepairkit. Відкриваю сайт з телефону, з випадаючого списка вибираю рік, а там максимум 2009. Думаю, ну мб щось залагало на мобільнмоу браузері. Сідаю за комп - те саме, а також примітка справа.

Короч, на халяву подивитись розпіновку вже не вийде, подумав я. Пошукав в групі по джипам схеми, почитав інші блоги і поставив цей клятий підігрів. Правильно, з першого разу)

Але історія тут не про це. Хочу розказати, де можна шукати інфу по новому. Можливо, комусь буде корисно.

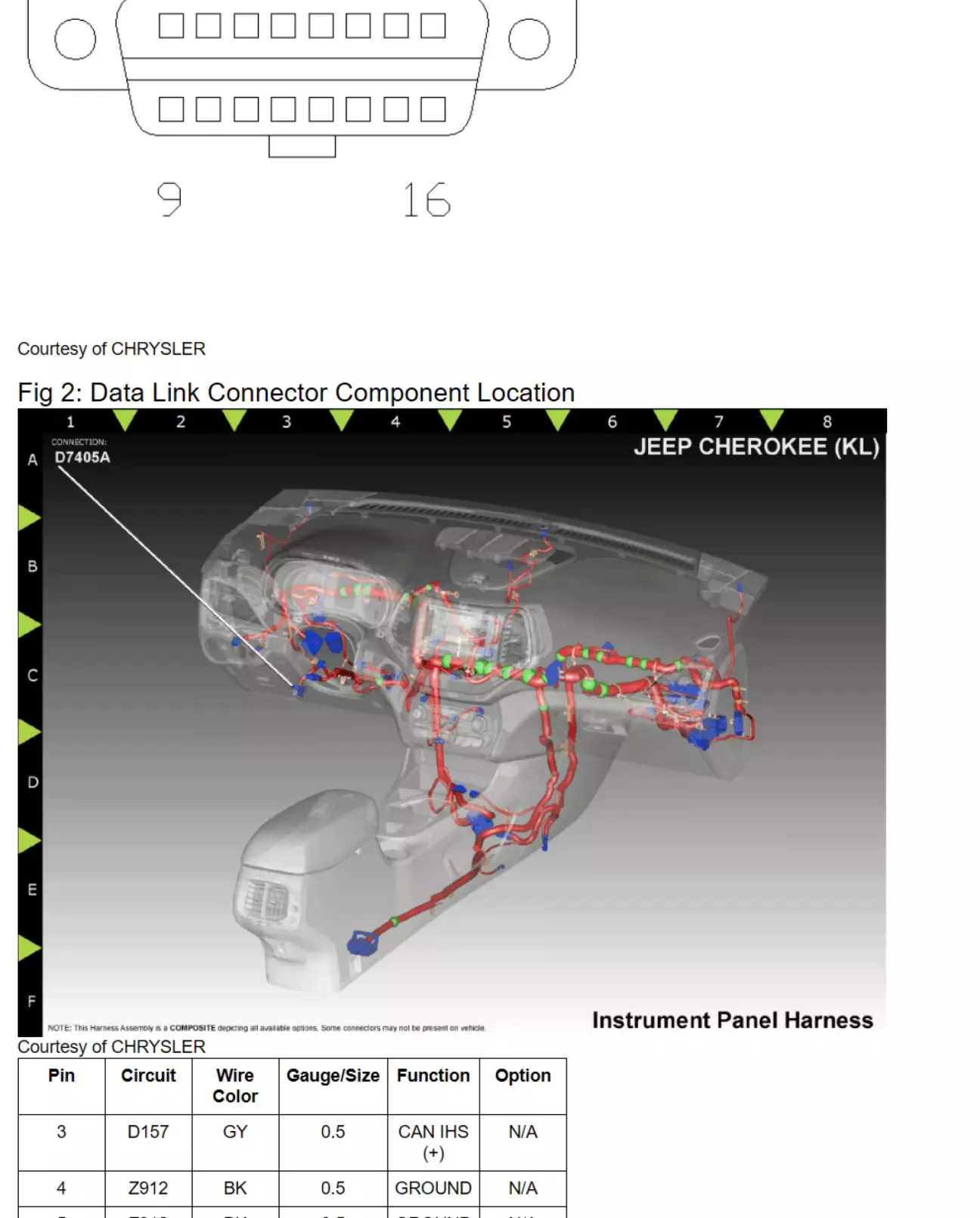

•  Перший ресурс - LEMON Manuals: Even more car manuals for everyone: 1960-2025. Інфи по джипу (і не тільки) там доволі багато. Є конектори, схеми, описи різних процедур (як шо лагодить\знімать\розбирать).  Доволі корисний сайт. Але помітив, що не всі електричні схеми та не всі конектори є у них в базі. Ще з прикольного, є прозорі 3д рендери. Типу як оцей:
• Другий ресурс -  Chilton Repair Manual (за наводку дякую @Vetsik ). В принципі - те саме, що і перший, але треба впн США та трошки танців з бубном. По спостереженням, там інфи більше ніж на LEMON Manuals, але навігація дуже всрата, та й сам сайт лагучий.
  Попасти туди не так просто. Тому опишу процедуру покроково:

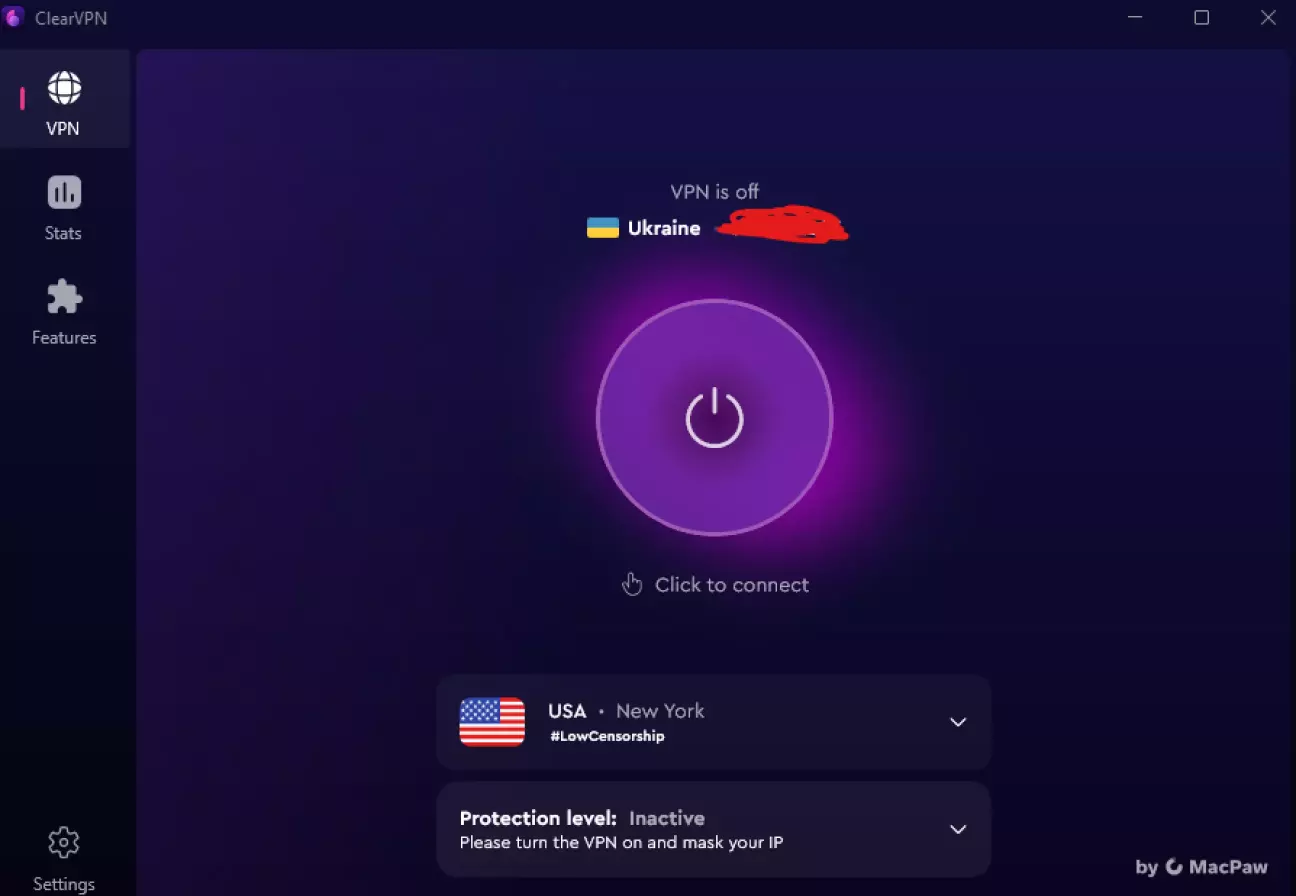

  а) Качаємо впн. Рекомендую ClearVPN. Там можна оформити безкоштовну підписку через дію. Також, по спостереженням, він зачасту не детектиться як впн ріними хитрови*баними американськими сайтами, на які не пускають з решти світу.

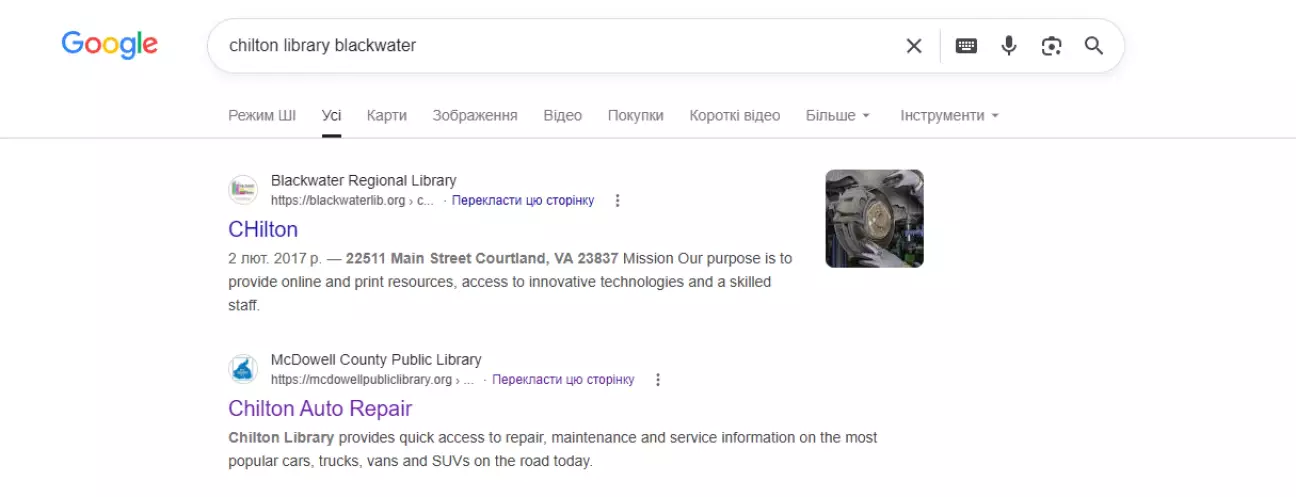

  b) Ставимо собі регіон сша, включаємо впн і йдемо писати в гугл chilton library blackwater

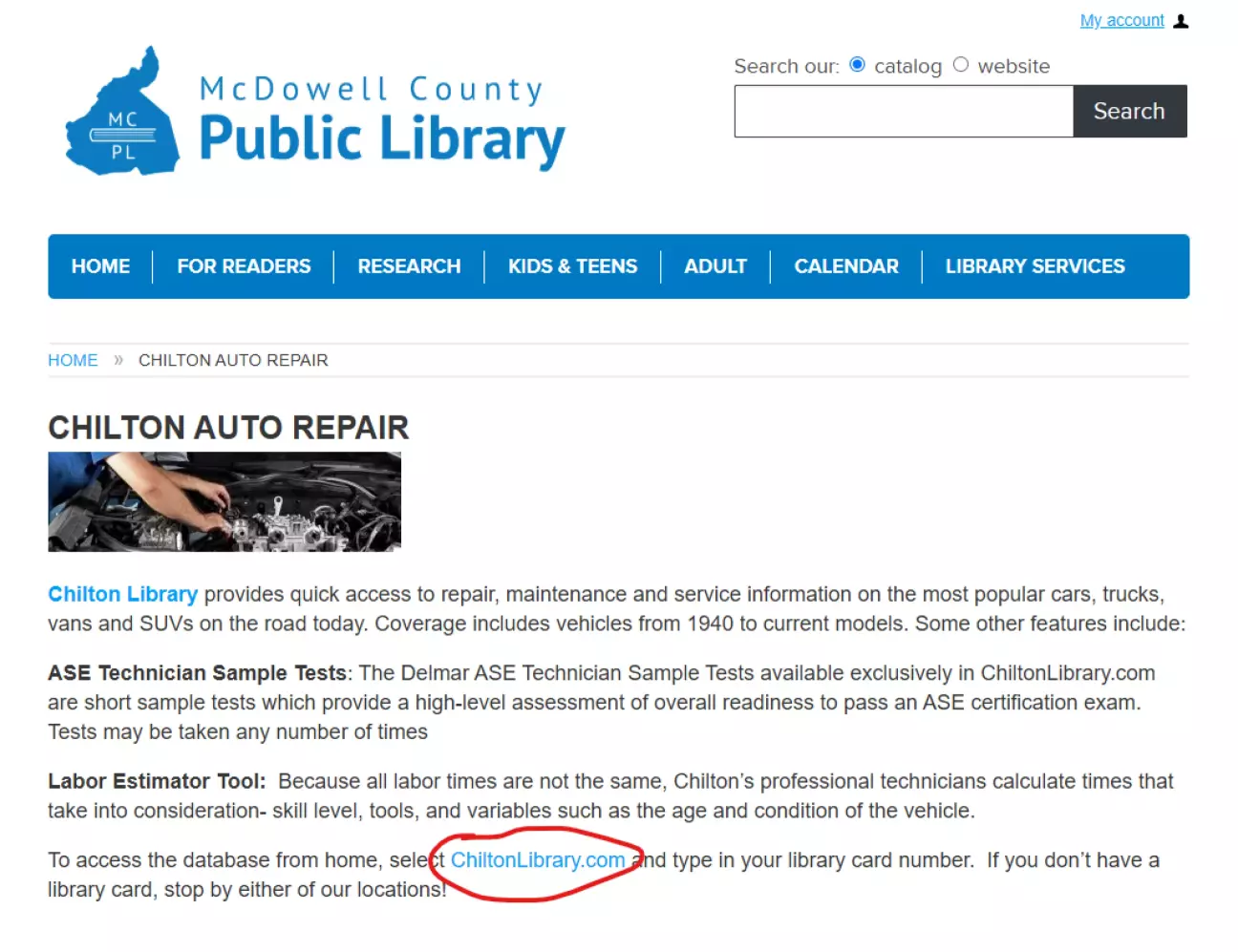

  c) Відкриваємо друге посилання зі скріншоту вище (McDowell County Public Library -Chilton Auto Repair) і тицяємо на ChiltonLibrary.com

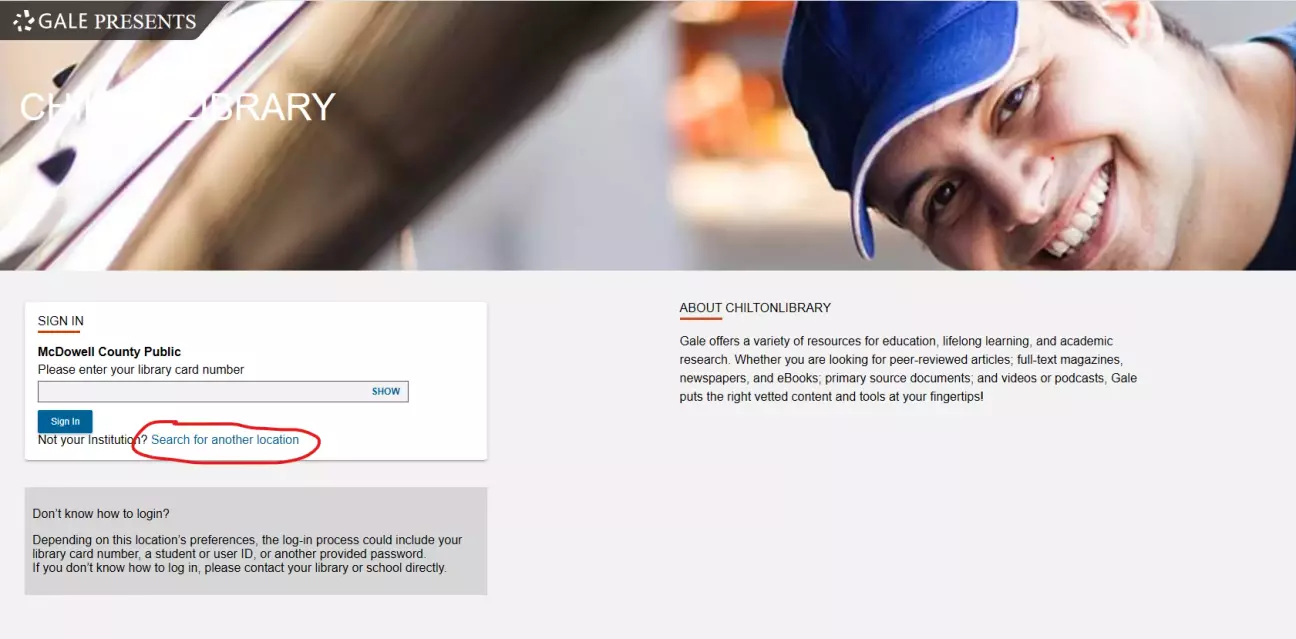

  d) На наступному сайті вас зустріне хлопак, який дивиться прямо в душу) Нам треба тицьнути на Search for another location.

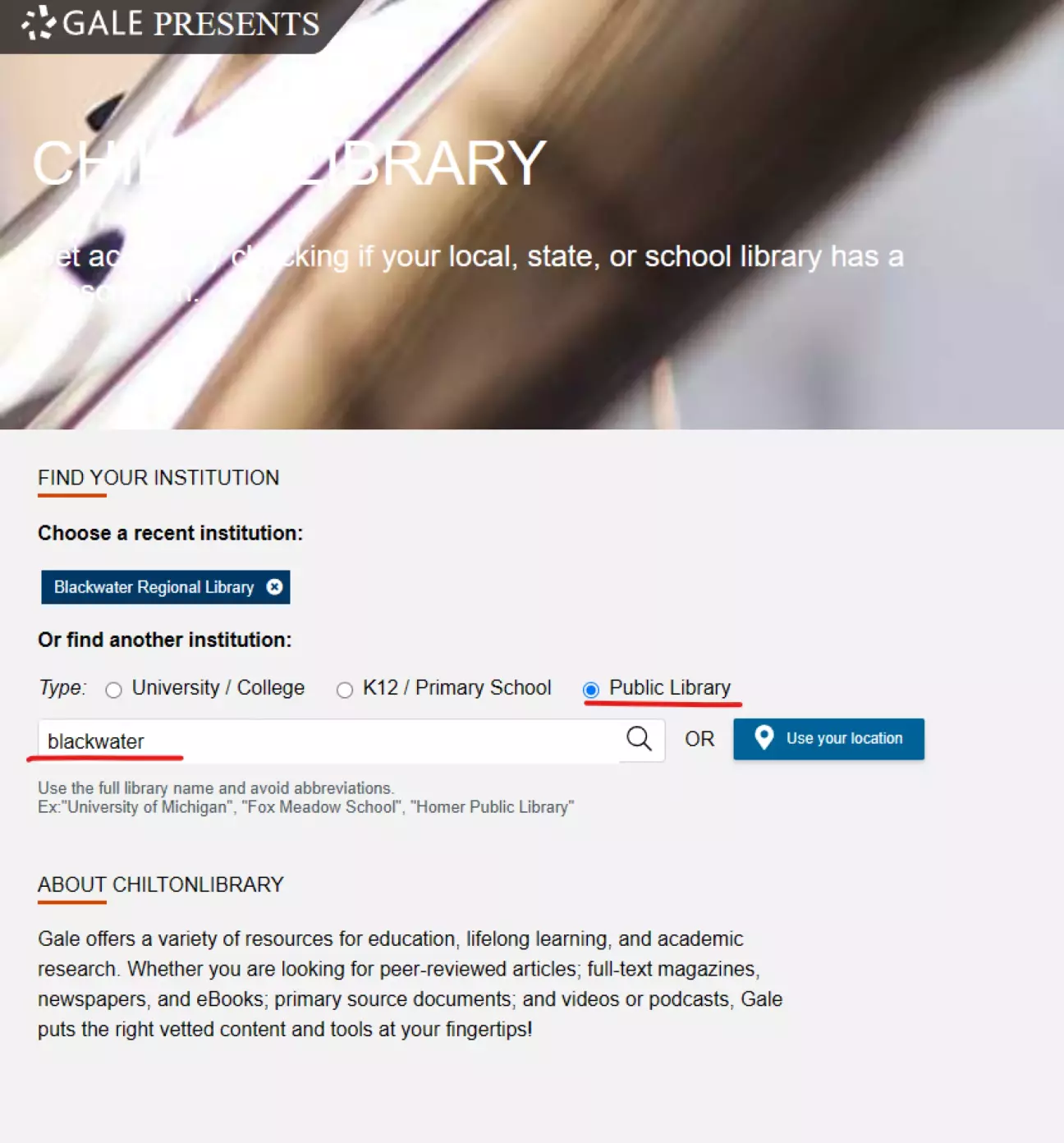

  e) На наступній сторінці вибираємо пункт Public library і в поле для вводу пишемо blackwater та тицяємо на лупу правіше від введеного тексту

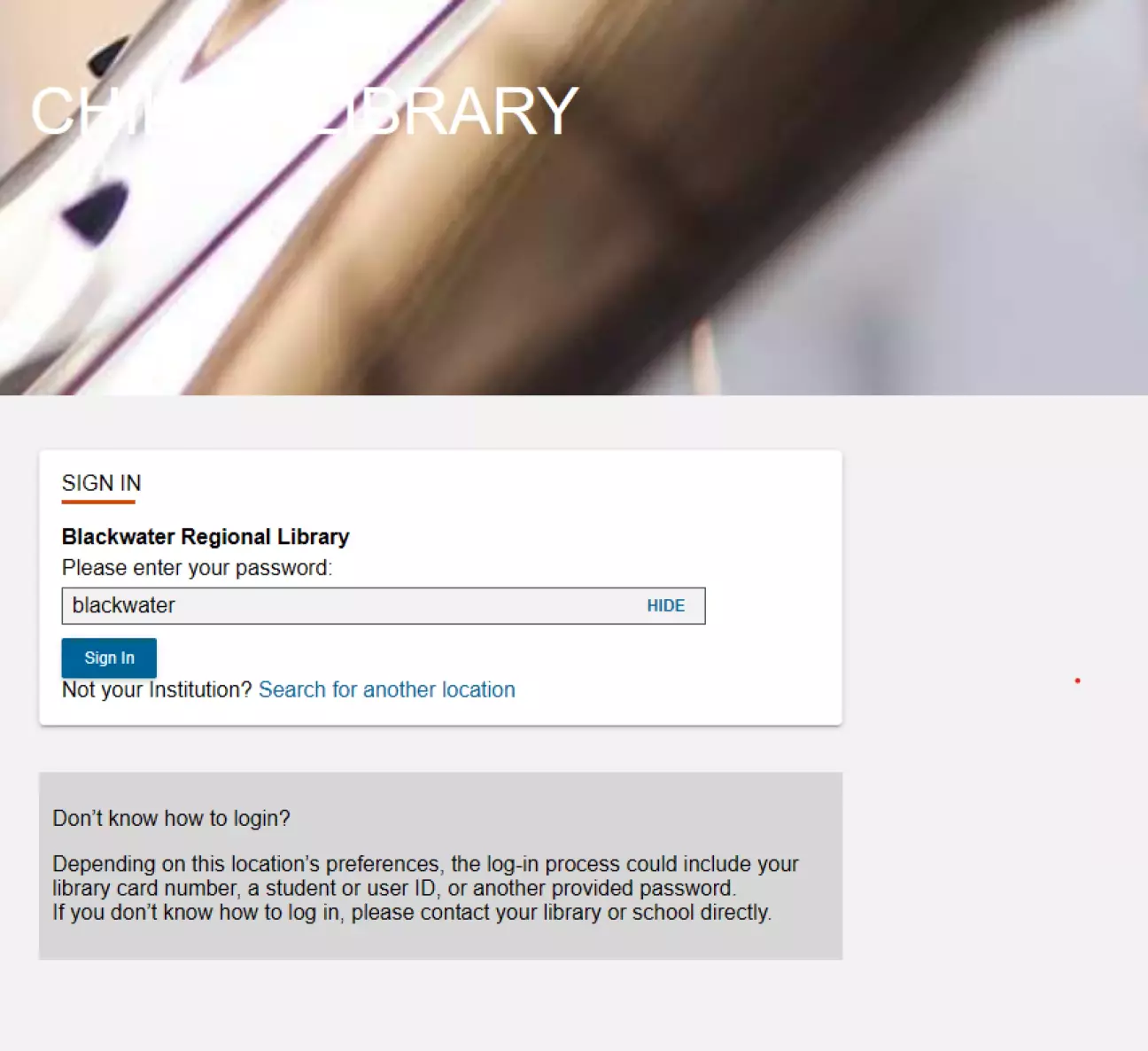

  f) З'явиться знайдена бібліотека blackwater regional library. Тицяємо на неї і нас знову перекине на інше вікно. В ньому треба ввести пароль blackwater

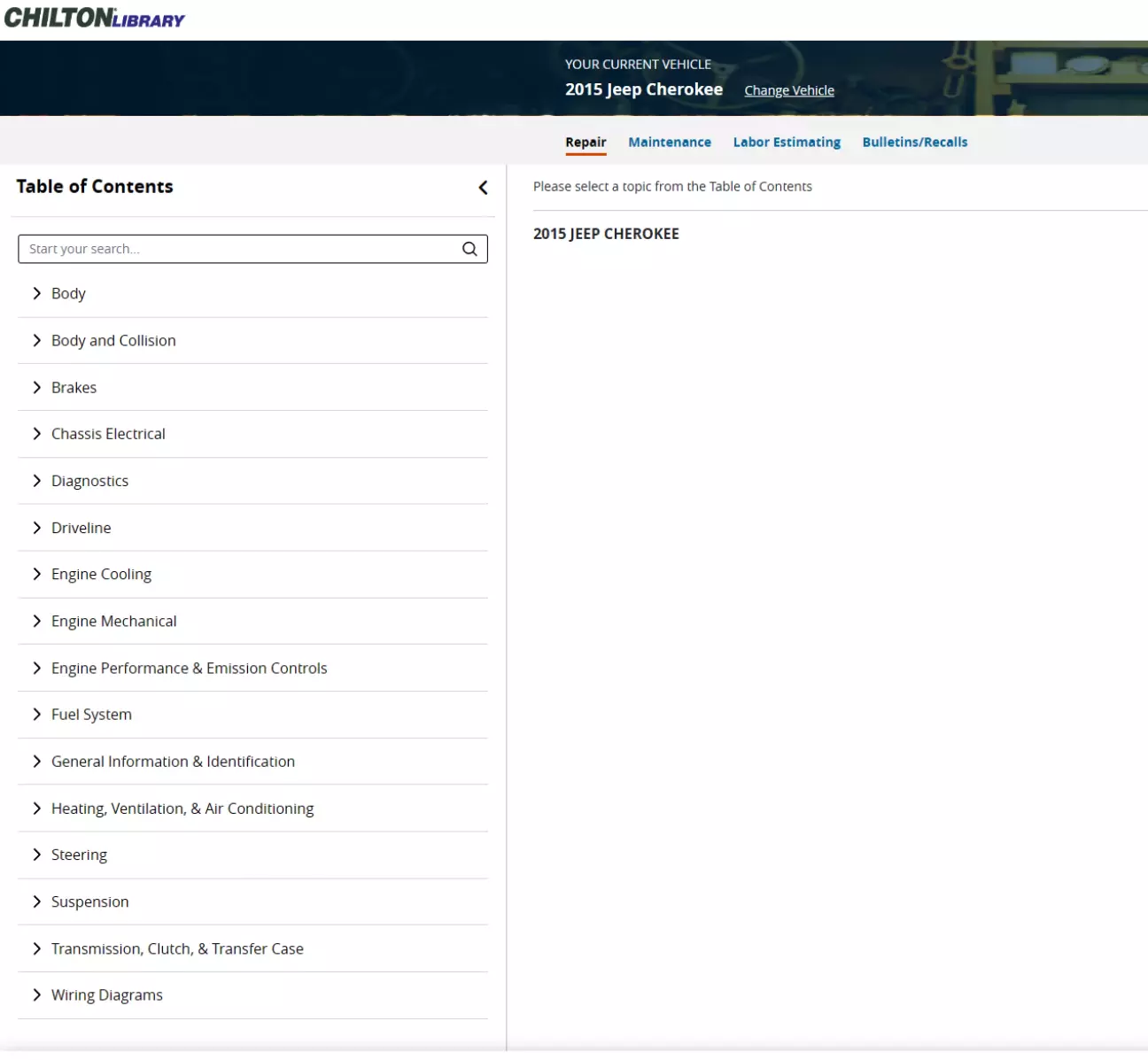

  g) Насолоджуємось доступом до інформації)

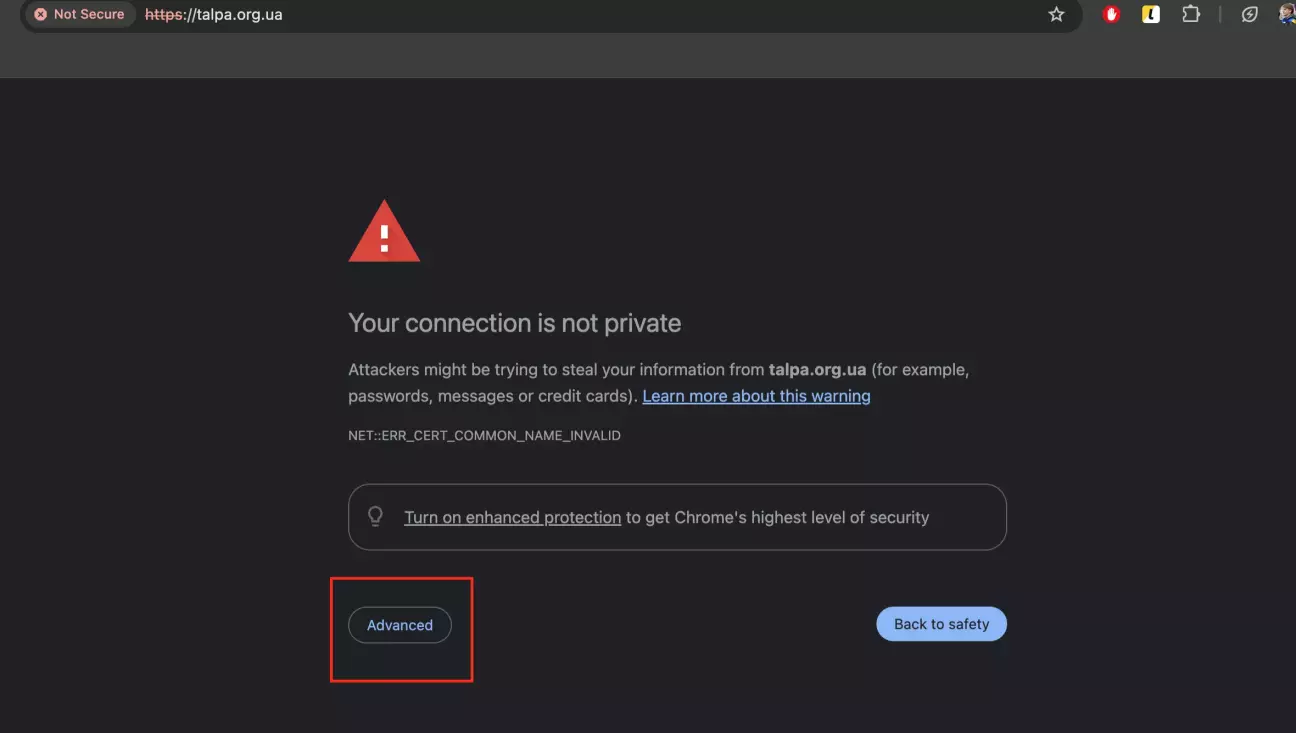

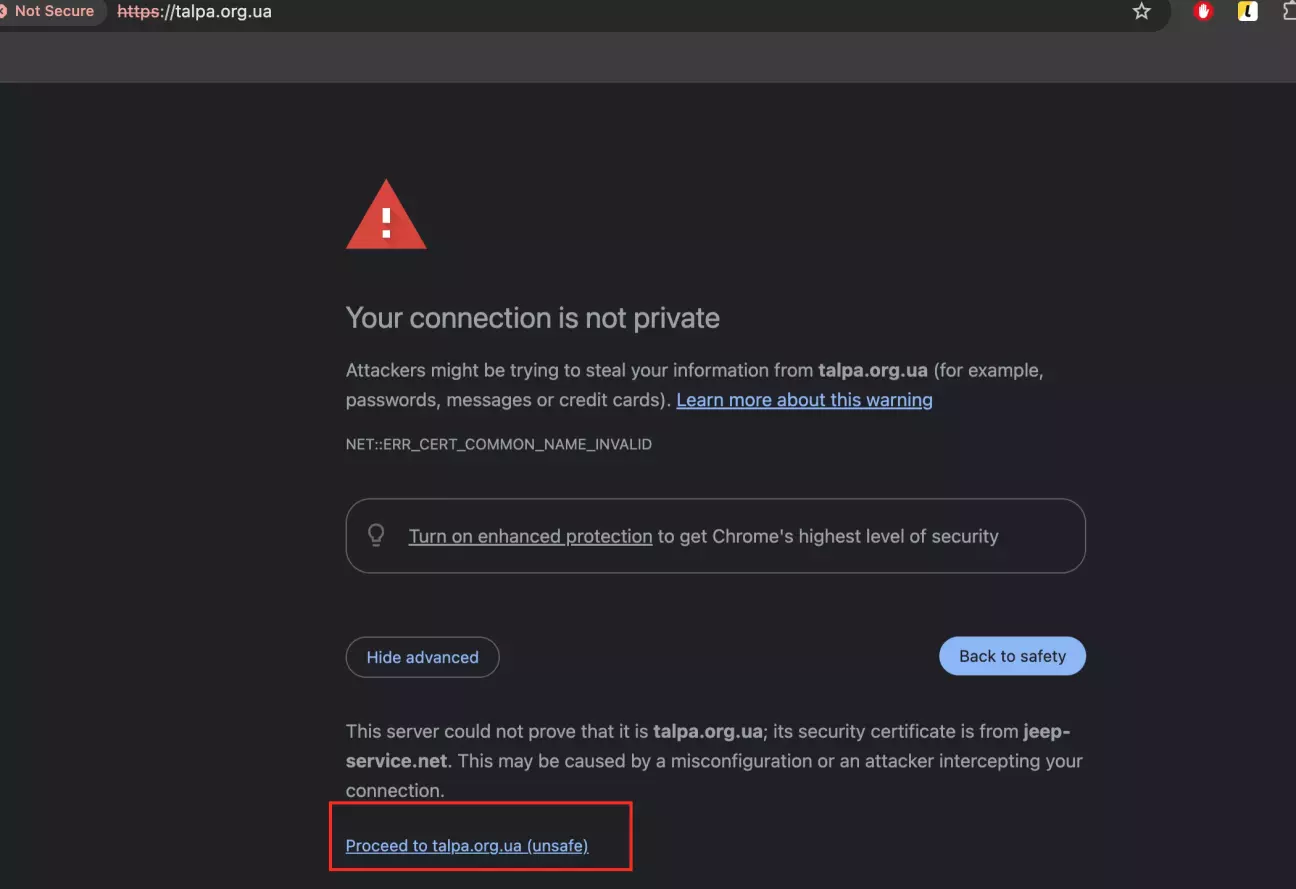

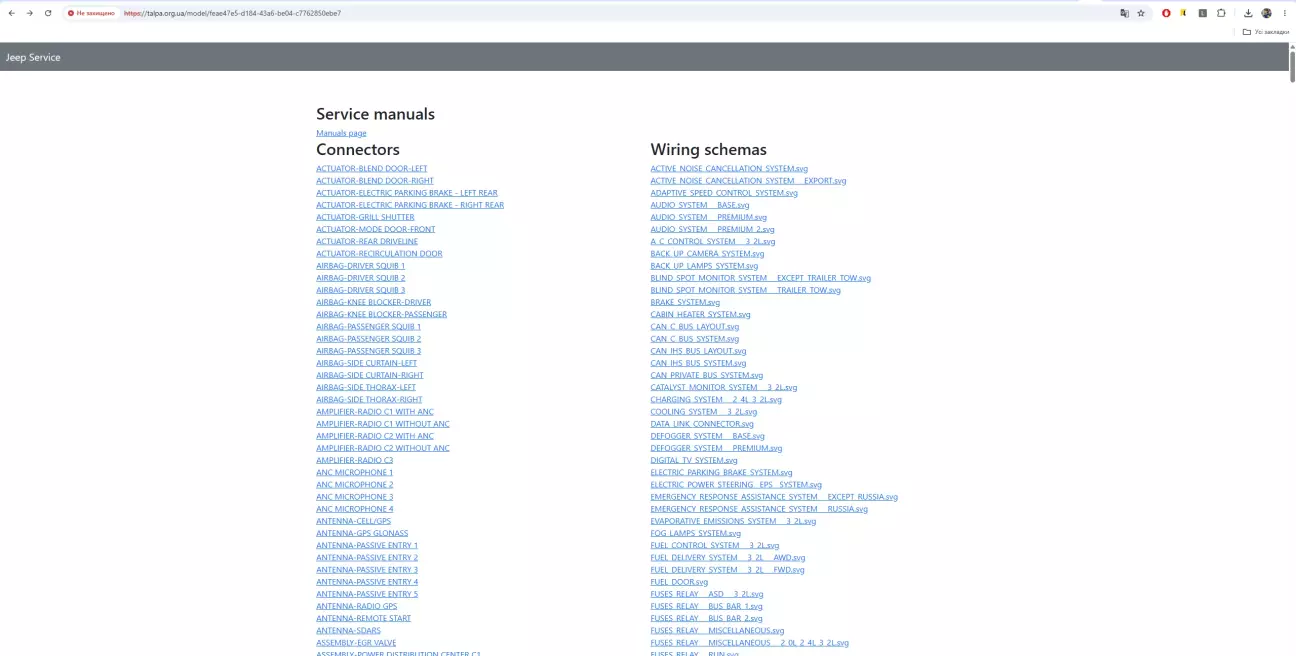

• Третій ресурс, який я знайшов випадково - Talpa. там є інфа тільки на черок 21го року. І судячи з усього -це сайт українського хлопця, та робився для себе. Хлопця я знайшов, але відповідати на мої повідомлення він не захотів) З величезних плюсів - на конекторах є гіперпосилання на дотичні схеми\роз'єми. Також іноді підтягуються дотчині мануали, як шо розбирати.  Сайт працює по http, тому при заході доведеться тицьнути "Розширені" ->"Перейти на сайт talpa.org.ua (небезпечно)"

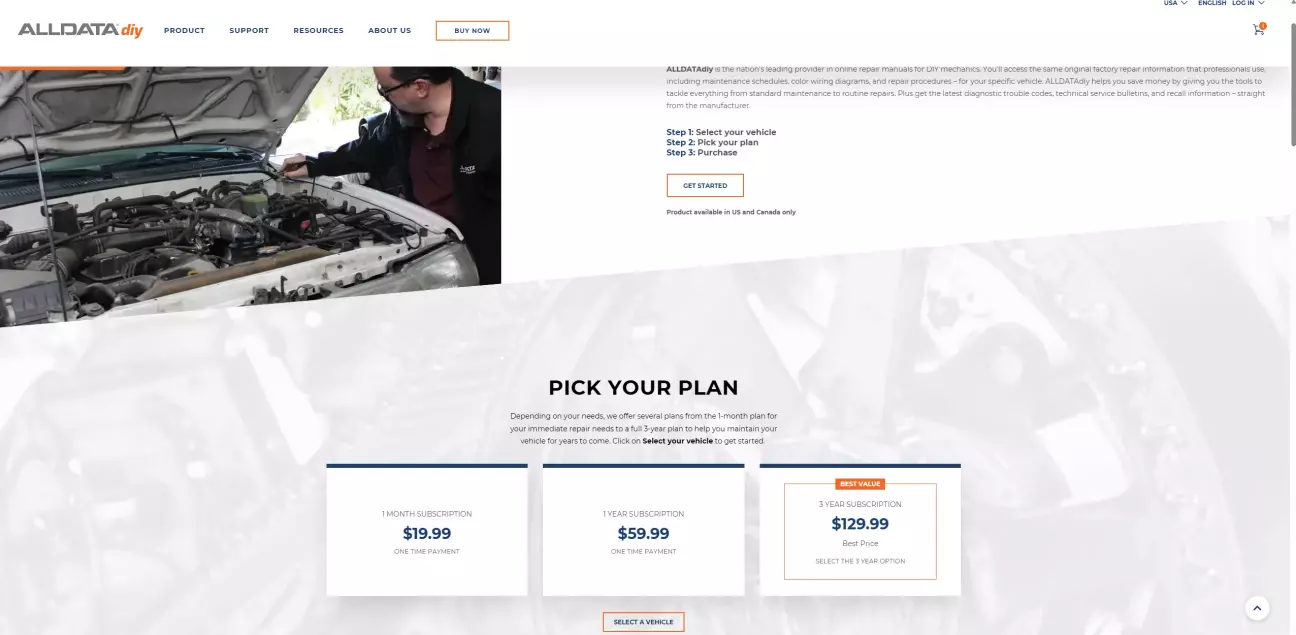

• Alldata (платний варіант). Якщо в когось є підписка і маєте відгук, напишу сюди. Бо мені тріалку не дали) Особливо цікаво, чи є там інтерактивні схеми, як на StellantisIOP.

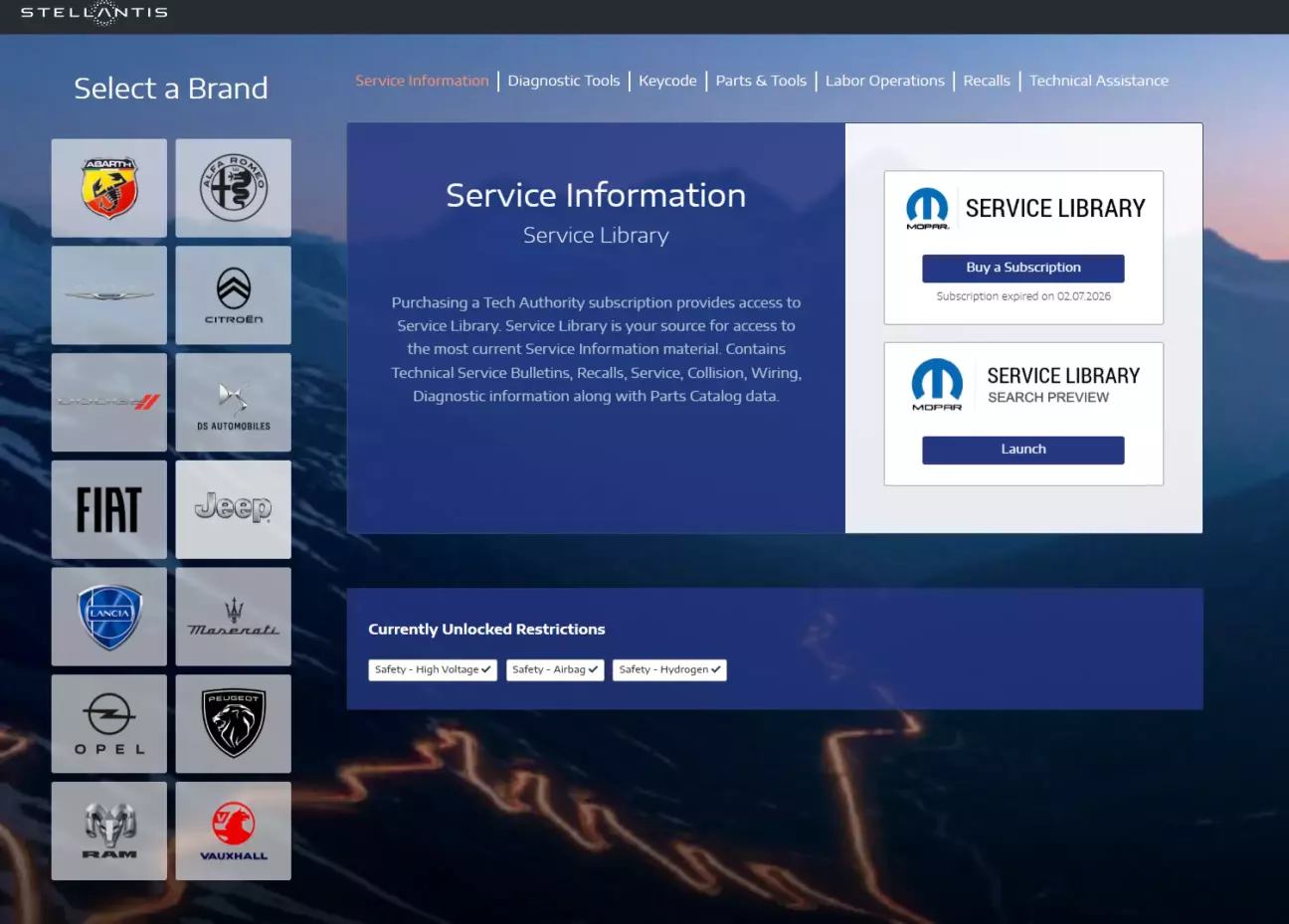

• Офіційний StellantisIOP. Ціни там дуже кусаються. За годину доступу до бази треба відвалити $17.50. Шо дуже дофіга. Зате всі схеми там інтерактивні. Можна вибрати будь який роз'єм на схемі, подивитись розпіновку, номер роз'єма, а якщо пощатить, то навіть і номер пінів. Купував підписку на годину, щоб розібратись з парктроніками. Функціонал сподобався, ціни нє)

Тепер другий етап подорожі) Трошки про запчастини, і як я їх зазвичай шукаю. До способа я прийшов сам і він трішки кінчений. Якщо є інший, буду радий вислухати)
Розкажу на прикладі того, як я міняв проводку до центрального дзеркала в салоні.
Задача була така:
Маємо звичайне дзеркало з мікрофонами -> міняємо на дзеркало з мікрофонами, автозатемненням, доставляємо датчик дощу і датчик вологості.
Який був порядок дій?

•  Дивимось яка у нас проводка вже стоїть в машині. Тут треба або добратись до деталі в своїй машині і глянути номер, або пошукати журнали інших людей тут на сайті. Можливо в когось там вже буде потрібний номер. Варіант з простим гуглінням теж існує, але деталей/проводок може бути 100500 варіантів. Отож, в мене це була 68111051AD
• Йдемо на сайт з запчастинами мопар. Тут варто зробити уточнення. Сайтів багато, частина з них переїхали на нове апі і не дають повної інфи по деталям. Нас цікавлять такі, де в квадратних дужках є опис деталі/опцій. Перший скріншот знизу - підходящий сайт. Другий - новий варіант без опису. Ці сайти зазвичай працюють через американський впн.

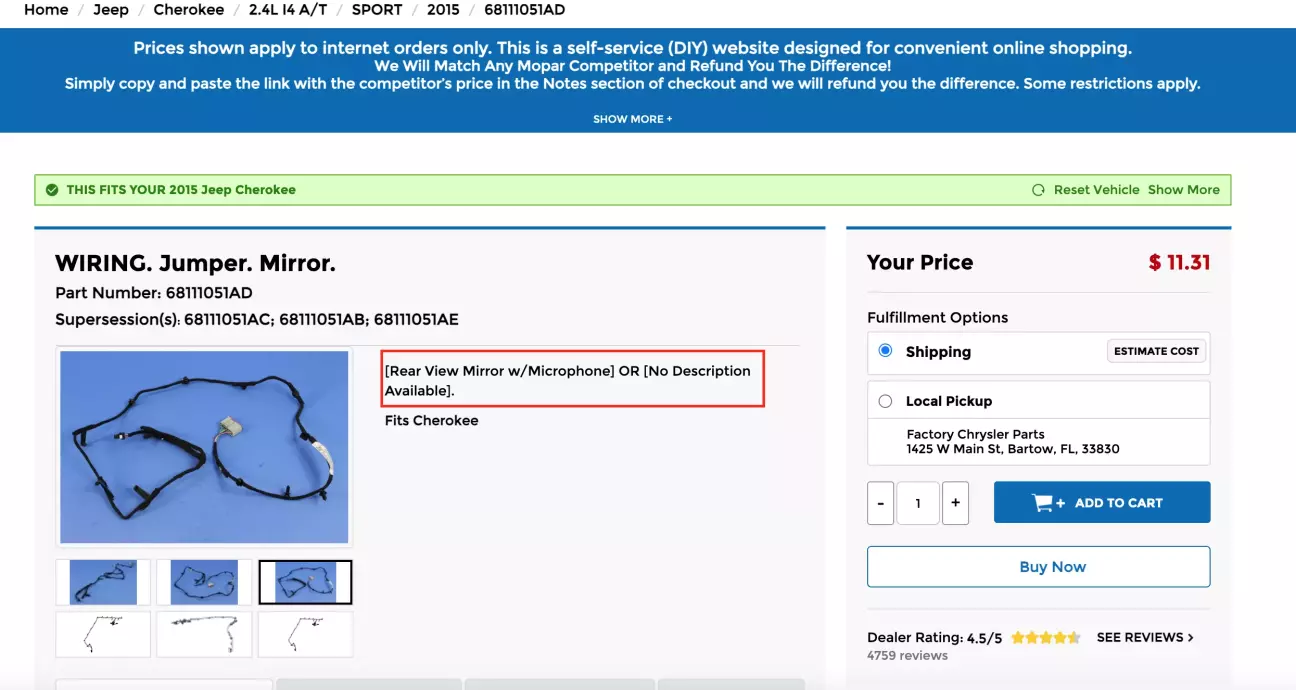

  це підходить

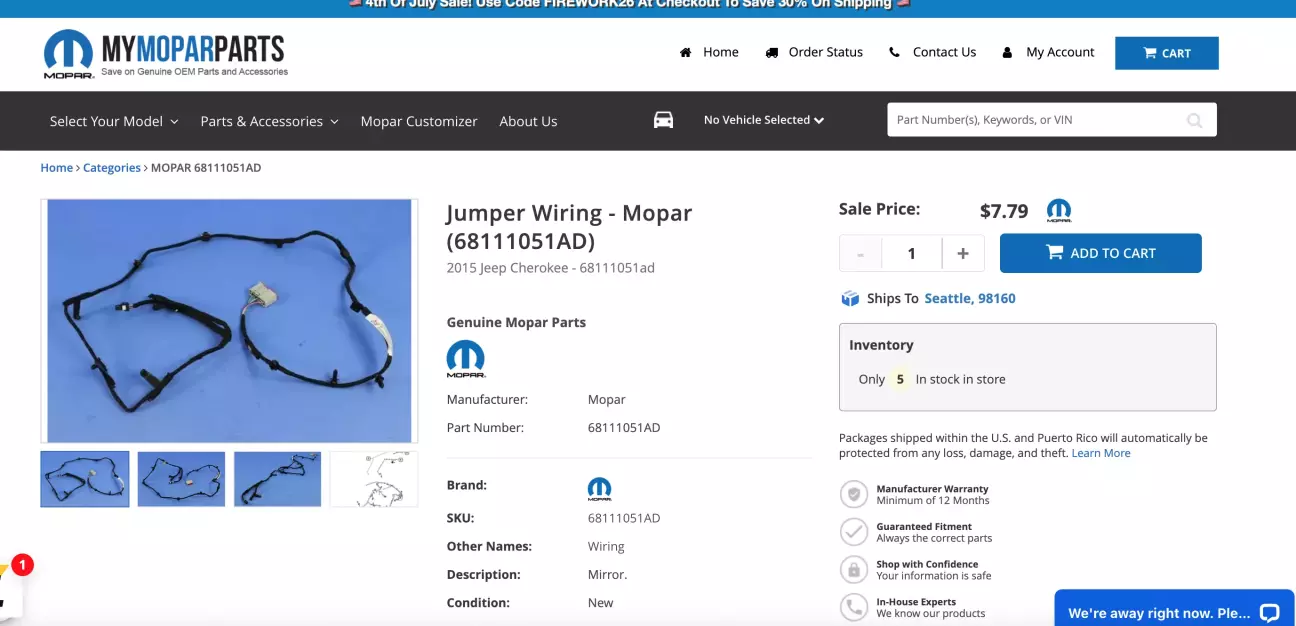

  це не підходить

  Ось посилання на 2 нормальні сайти (хз скільки ще будуть працювати як на 1 скріншоті): jeeppartsoverstock    factorychryslerparts

• Так от, на сайті в пошук пишемо наш номер проводки, відкривається її сторінка. В квадратних дужках бачимо [Rear View Mirror w/Microphone] OR [No Description Available]. No Description Available звичайно дуже інформативно і багато чого нам дає)) Але основне тут [Rear View Mirror w/Microphone]. Логічно можна прикинути, що в новій проводці має бути щось +- те саме, але ще мають бути пункти по типу [Rain sensor] [Auto Dimming rear view mirror/Microphone] [Humidity sensor].
• Йдемо в пошук і вводимо назву нашої проводки. В фільтрах рік машини краще не вказувати, пошук і фільтра кінчені і показують фігню. Легше потім руками відсіяти. Має вийти якось так

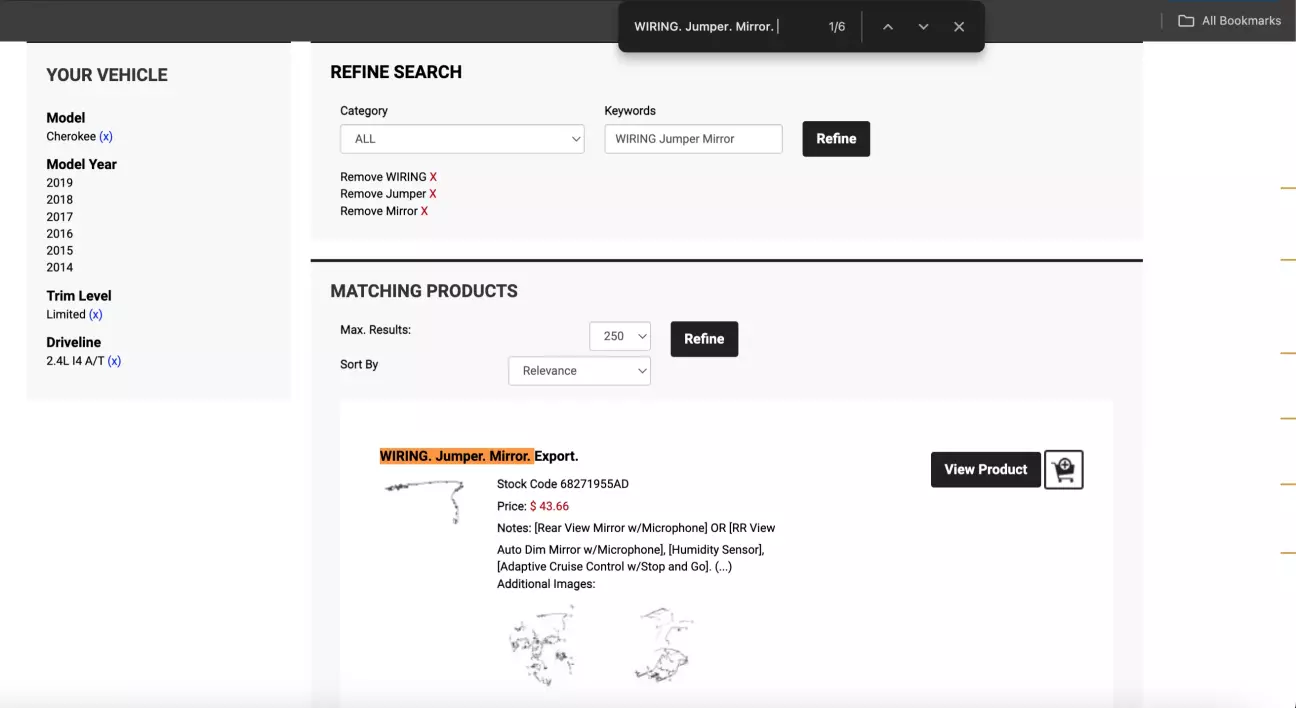

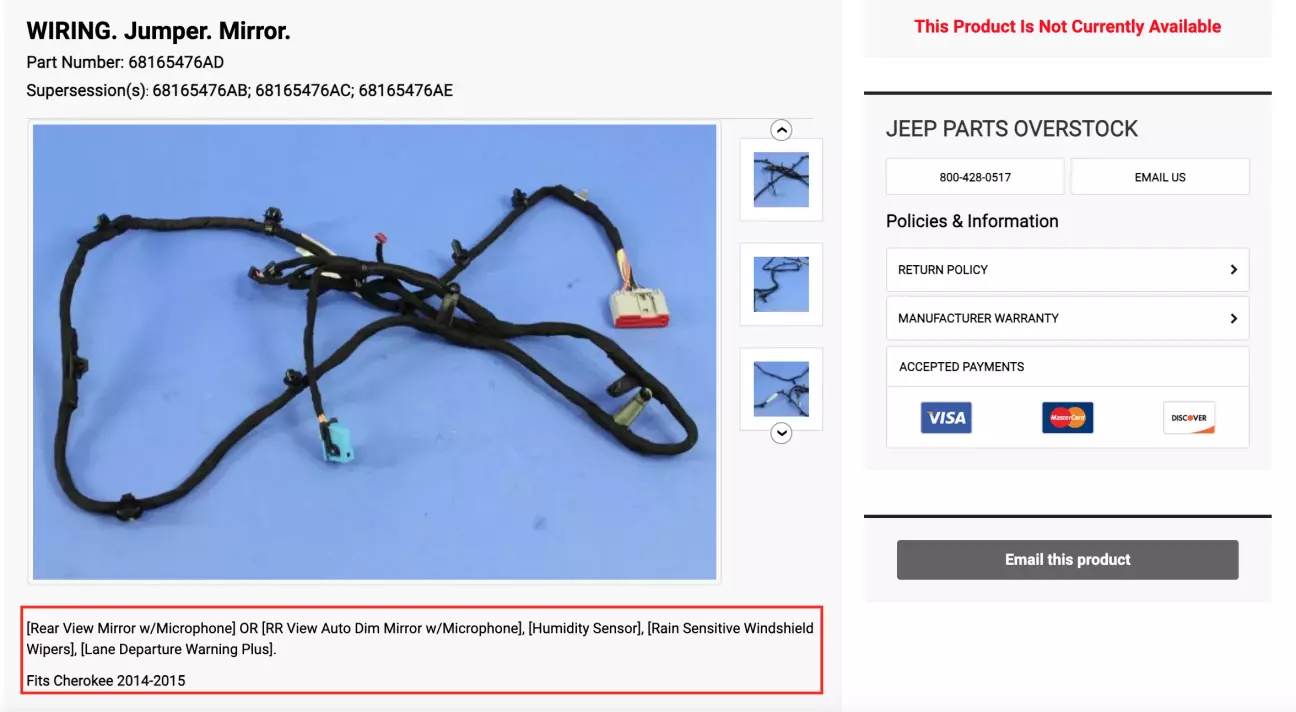

• Повторюсь, пошук реально дуже поганий, доведеться гратись з фільтрами або взагалі заходити в категорію деталей і чисто шукати там. Бо воно знаходить не все. Отож, якось знаходимо потрібний варіант. Як можна побачити, в описі маємо [Rear View Mirror w/Microphone] OR [RR View Auto Dim Mirror w/Microphone], [Humidity Sensor], [Rain Sensitive Windshield Wipers], [Lane Departure Warning Plus] і рік підходить. Тобто автозатемнення є, датчик дощу є, датчик вологості є, а також є підтримка [Lane Departure Warning Plus]. Це роз'єм на камеру, якої в мене немає. Не критично. Більш бомж проводку без цієї опції банально не знайшов (можливо її і нема).




Та в принципі ось так я і шукаю деталі. Далі шукаємо запчастини по номеру хоч на ебей, хоч у нас на розборках. Важливий момент з приводу років для деталей. Деякі деталі універсальні в межах дорестів, деякі підходять навіть з реста на доресті і навпаки. А деякі унікальні під роки. Тому треба бути уважним і про всяк випадок перепитувати у знаючих людей. Або взагалі купувати все рік в рік.

Також залишу посилання, де я вже купував деталі. Думаю їх всі знають, але раптом. На усіх сайтах доставку треба оформлювати через міст експерс, або нову пошту.

Ebay - умовно наш олх. Працює в багатьох країнах (продавці можуть бути як з європи так і з сша). З деякими продавцями можна поторгуватись)
Moparpartsgiant -  великий сайт з мопарівськими запчастинами
Rockauto -   теж великий магазин, але не тільки по мопару. На сайті редіт можна знайти промокоди на замовлення + вони кладуть в подарунок магнітік на холодильник))

Allegro - польский маркетплейс. Теж є багато деталей на жуп. Я знаходив потрібні деталі виключно дорожче по ціні, ніж на ebay. Але може пощастити.

Про наш пром і олх думаю можна нічого не писати)

Окремо хочу виділити тему допінування роз'ємів. Коли нова проводка коштує всі гроші світу, а тобі треба протягнути 2-3 провода (ну або більше, як мені доведеться з парктроніками)) - легше просто модифікувати існуючу проводку.

Де шукати розпіновку, я описав вище. Але що робити з самими пінами, яких не вистачає?
Варіант 1 - взяти роз'єм і подивитись чи на ньому є номер. Якщо є - чудово. Гуглимо номер, шукаєме щось типу connector information page. Нагуглиться пдф файл або сайт, де детально все описано, включно з номером і розмірами пінів. Ну або нічого не нагуглиться)
Варіант 2 - на сайтах типу LEMON Manuals подивитись, чи є номер/назва роз'єму і повторити процедуру з варіанту 1.
Варінат 3 - якщо по назвам/номерам нічого немає, то можна спробувати зробити скріншот 3д рендеру роз'єма з сайту LEMON Manuals  (або зробити фотку, якщо він у вас є фізично). Та закинути в пошук по картинкам на аліку. Зазвичай щось там і знайдеться. Я цей спосіб особисто тестував і замовяв.

Також в кінці хочу додати трошки ресурсів, де я знаходив різну корисну для себе інфу. Це просто  закордонні тематичні форуми
JeepCherokeeclub
JeepGarage
Ram Forum
JlwranglerForums

Всім дякую і Слава Україні!
