Відображення температури на приборній панелі або як обійти secure gateway

У другої zoe є велика приборна панель на якій не показується така важлива інформація, як температура за бортом. Температуру видно тільки на магнітолі, але коли активний андроїд авто потрібні додаткові маніпуляції, щоб побачити температуру. Мені потрібно, щоб вся важлива інформація була перед очима на приборній панелі і зайвий раз не переводити погляд на магнітолу.

Для цього замовив на aliexpress ELM327 з USB шнурком і встановив pyren3 (базу данних ddt знайшов на просторах інтернету😉). Підключився до ODB розєму знайшов потрібне налаштування у TDB (Tableau de Bord), але при збереженні нових налаштувань отримав помилку. Погугливши виявляється що з 2019 в Renault встановлюють Gateway який блокує зміну налашувань модулів без сертифікатів рено. Але можна підключитись напряму за Gateway модулем до потрібної CAN лінії і тоді можна працювати з потрібним модулем напряму🙃. Gateway модуль знаходиться над бардачком.

Короткий опис як я це робив, можливо комусь знадобиться. Усі маніпуляції ви робите на свій страх і ризик, ризикуєте пошкодити модулі які знаходяться на CAN лінії.

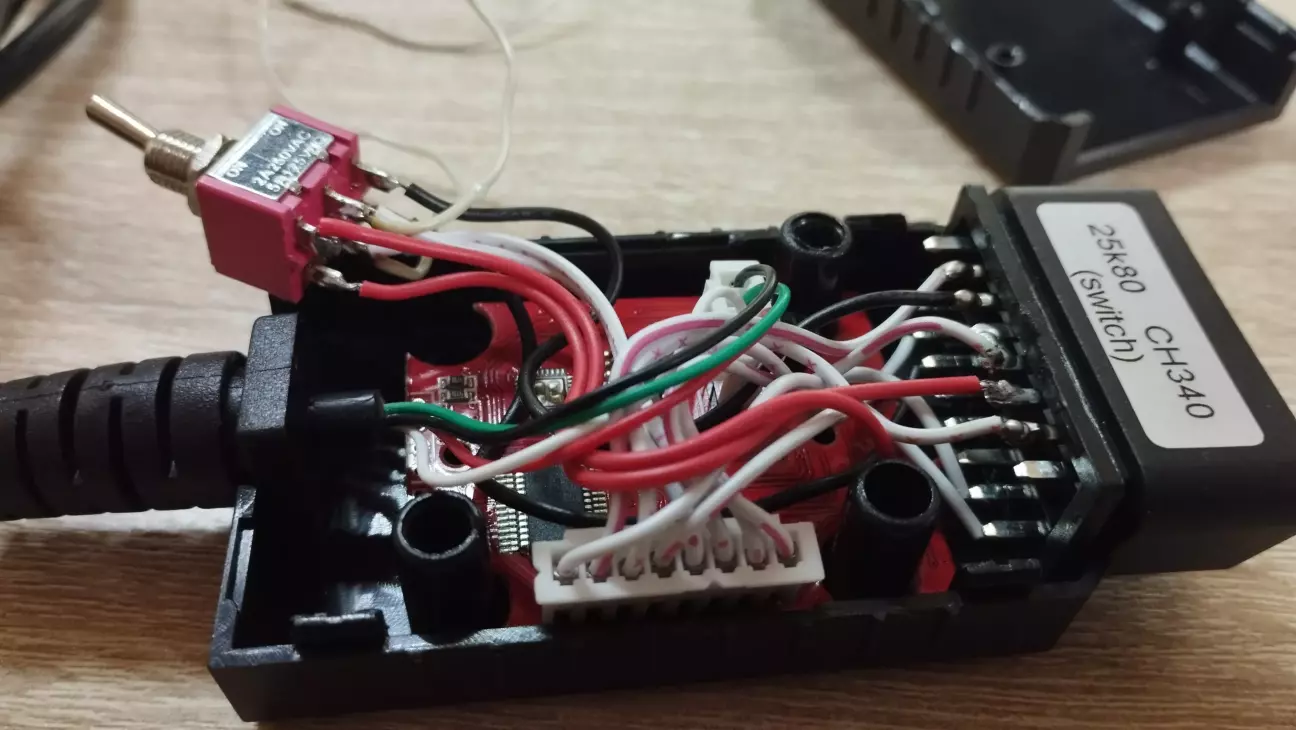

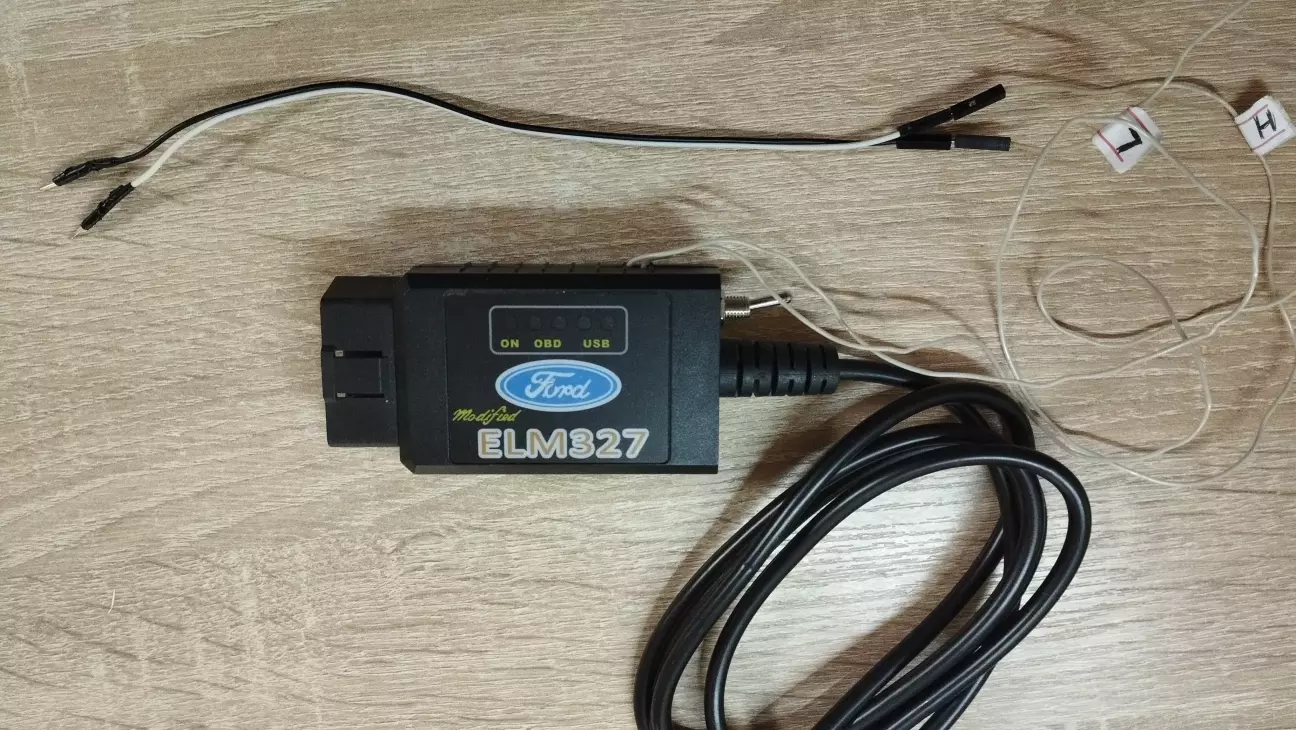

• Підготовка ELM327. Для підключення треба припаяти 2 дроти до CAN H та CAN L виводів адаптера. Розпіновку OBD знайшов в інтернеті. Припаявся до перемикача, до центральних контактів. На кінці дротів треба мати 2 ардуіно піни типу "папа" з яких я зняв пластиковий корпус який буде заважати пізніше. Замість цього обматав їх ізолентою.






•

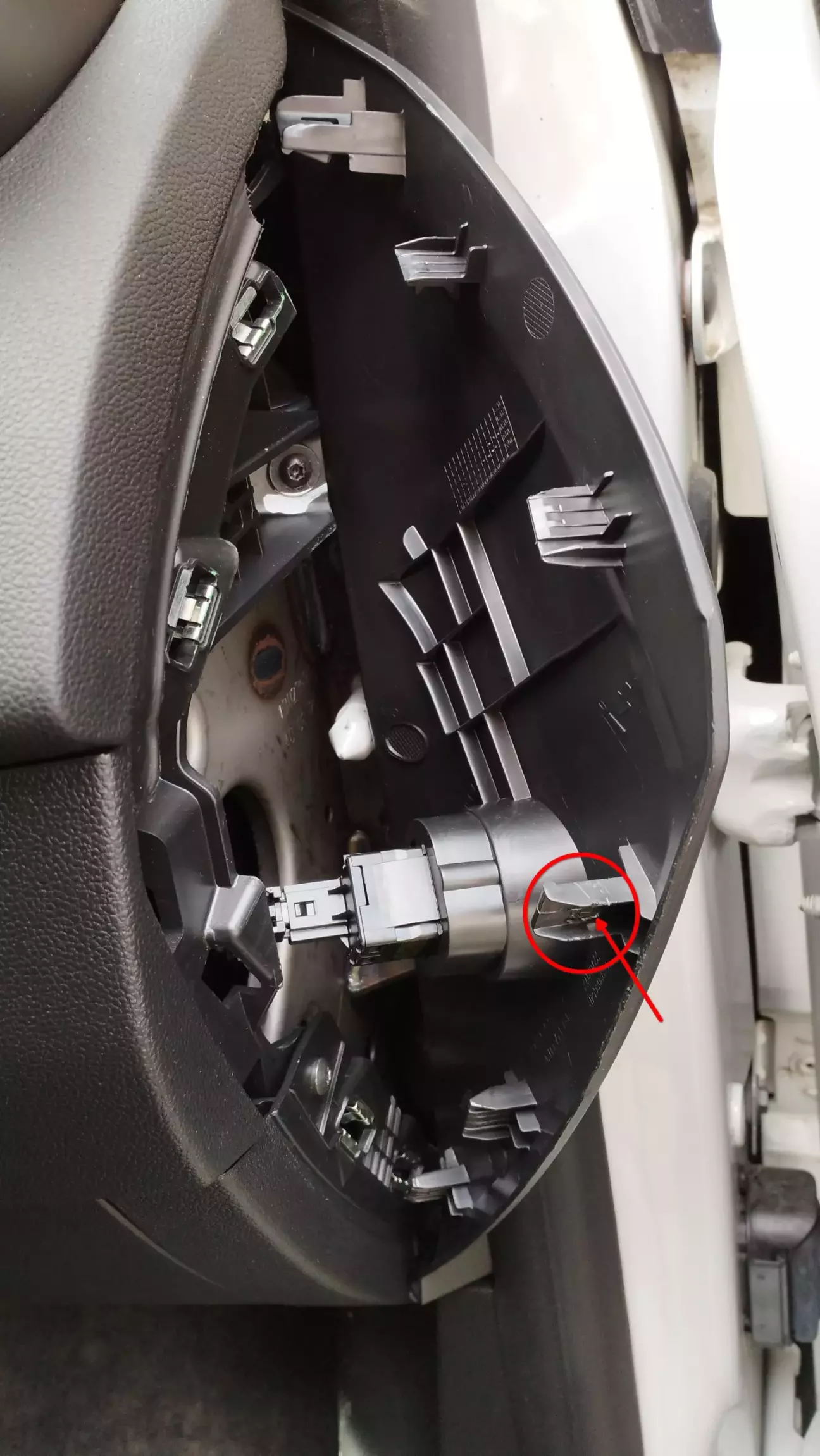

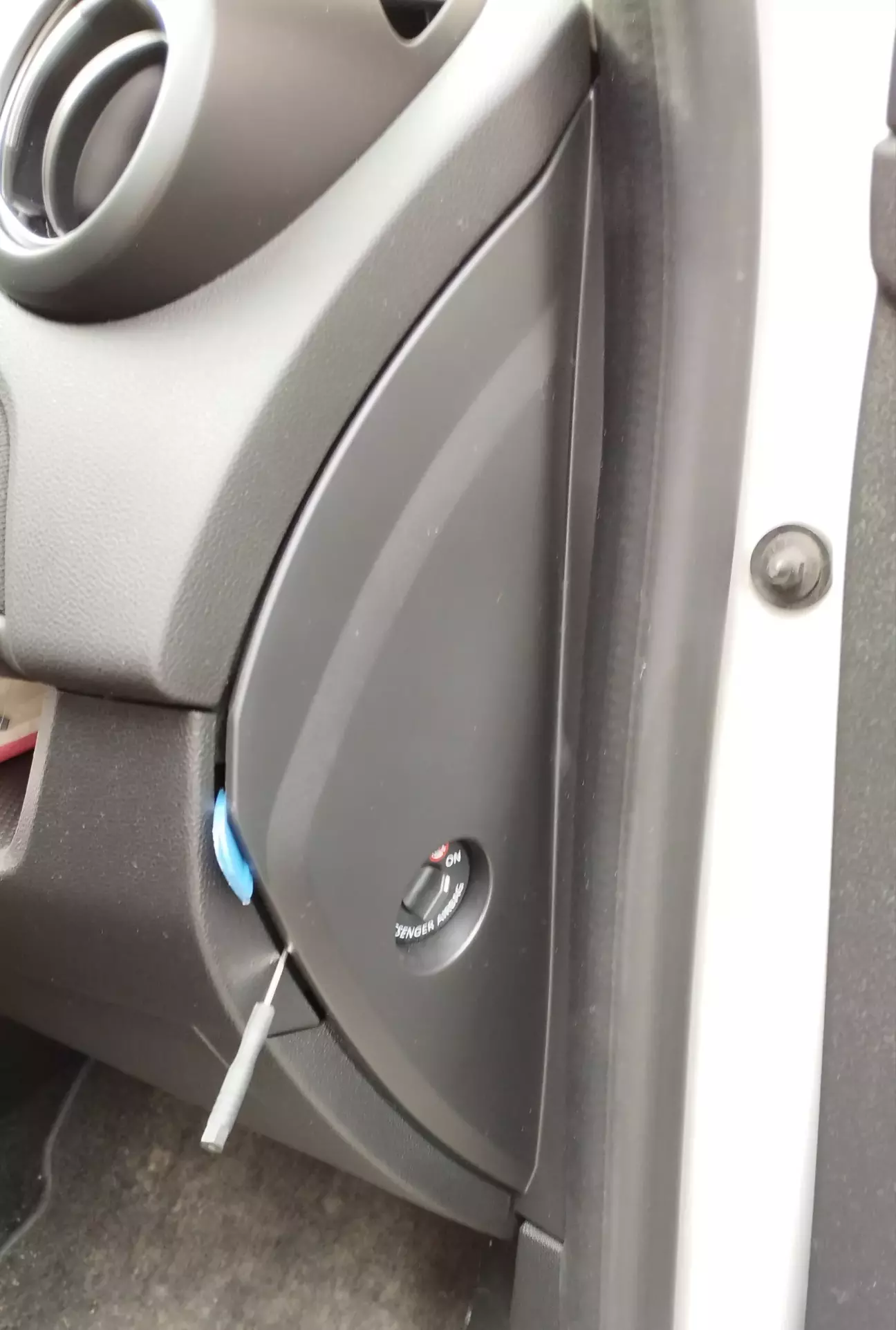

  Зняв лівий боковий пластик торпеди. Тримається на защьолці в якій потрібно відтягнути язичок. Задня частина тримається під резинкою дверей. Повністью знімати немає потреби, потрібно вивільнити місце щоб відкрутити саморіз. Не відєднуємо перемикач подушки безпеки якщо не хочемо мати помилку

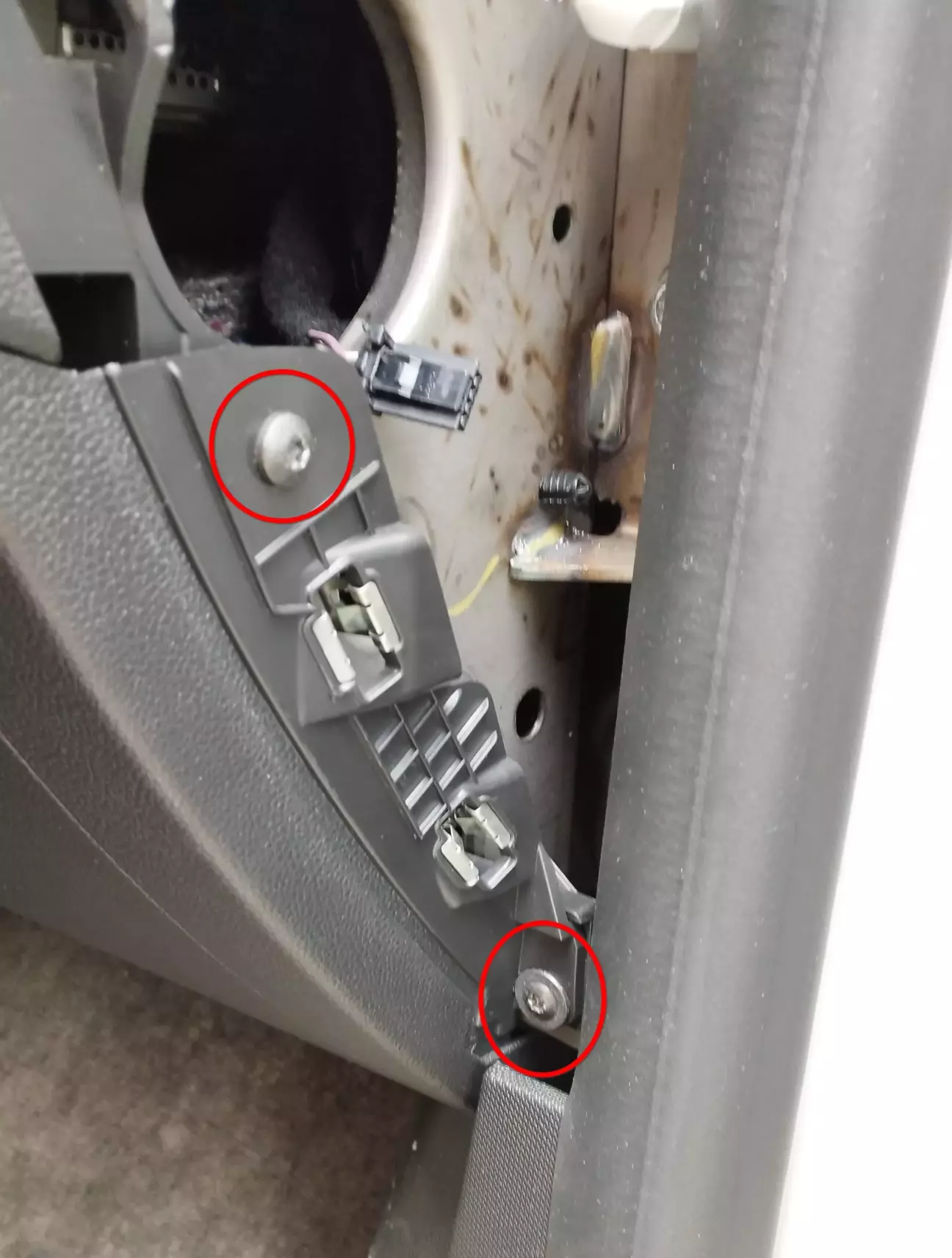

• Відкручуємо 2 гвинти

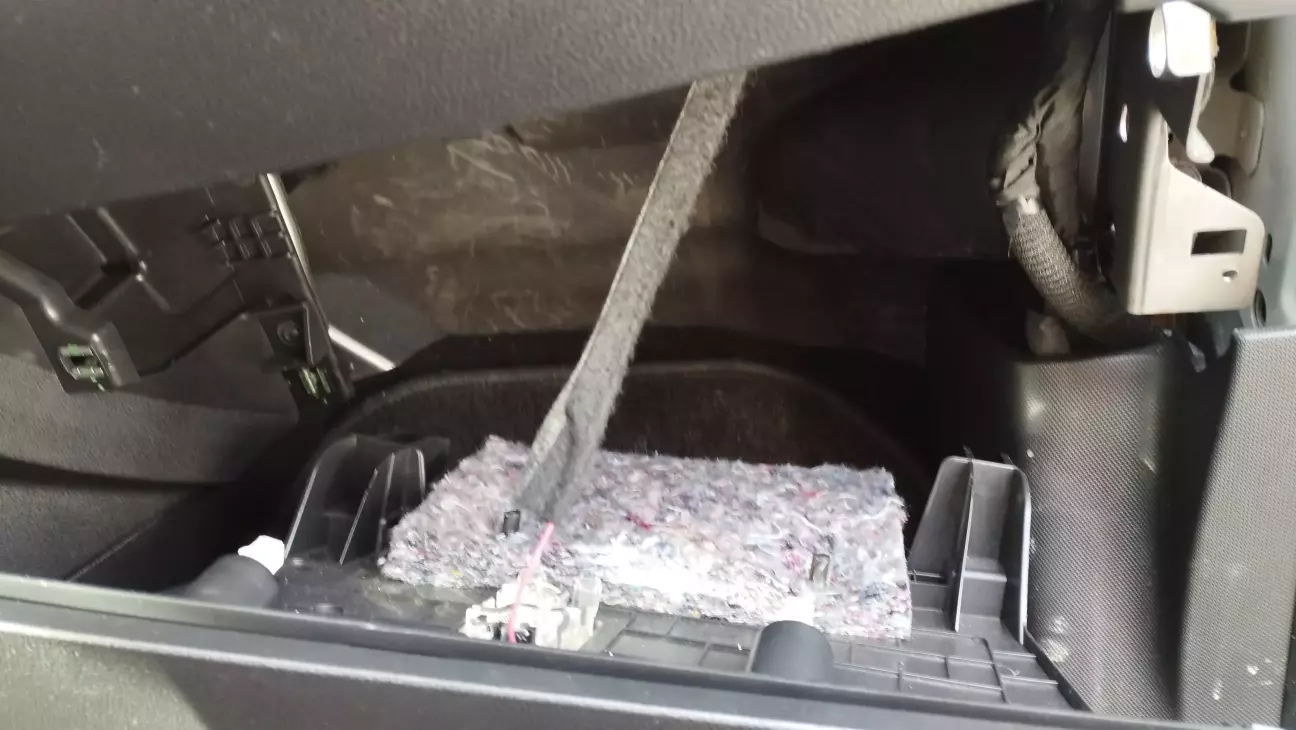

• Тягнемо бардачок на себе. Довелось прикласти трохи сили, здалось що зараз зламається. Не треба тягнути за саму дверку інакше можна вирвати її. Відєднуємо підсвітку бардачка. Та відклаємо його в сторону

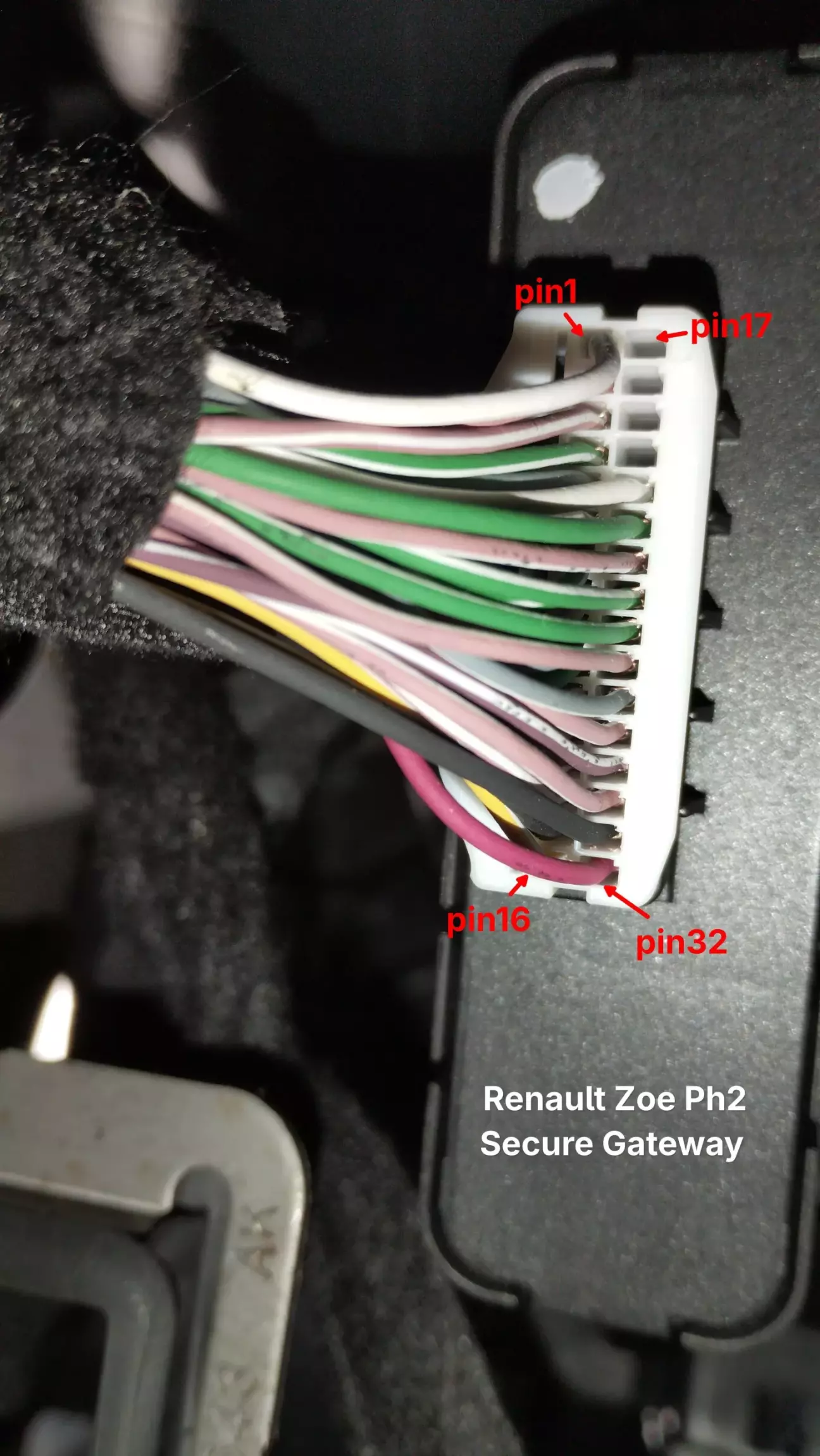

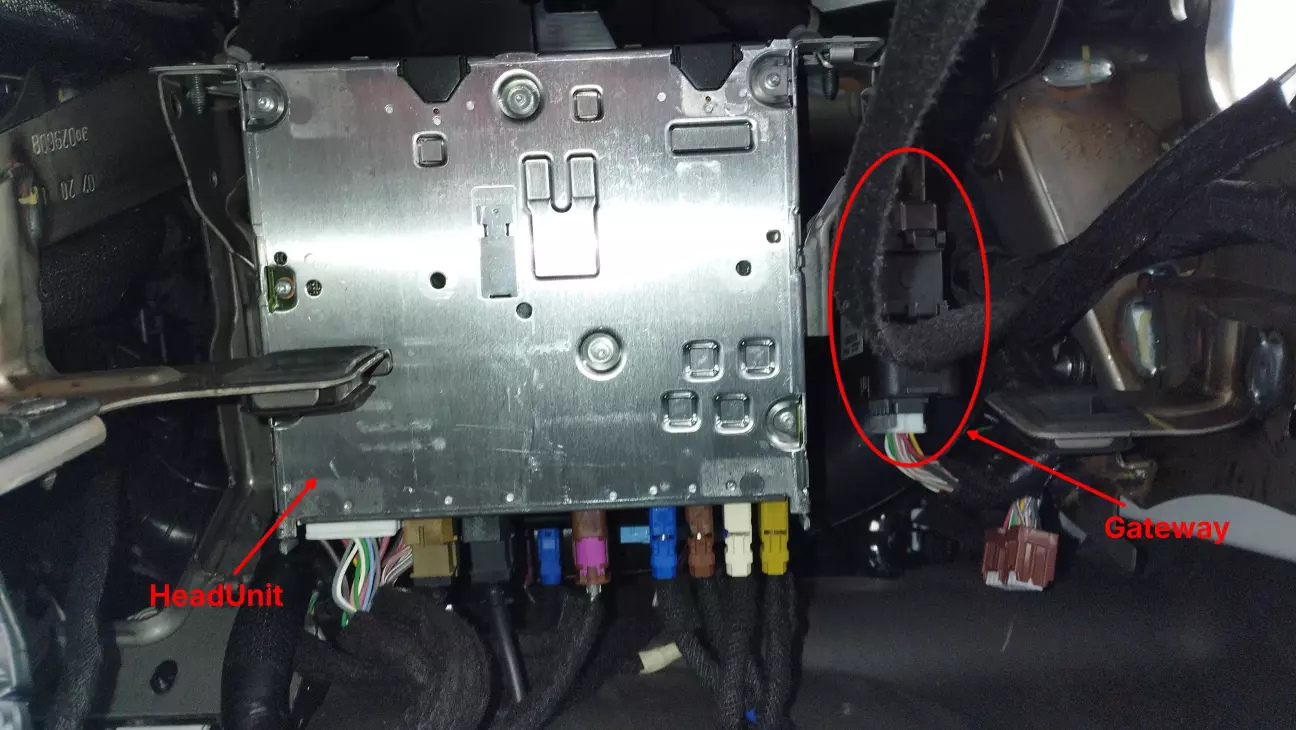

• Сама не зручна частина - потрібно знайти  цей модуль зліва. Це наш Secure gateway. Для цього доведеться лягти на місце пасажирських ніг бо він знахожиться над бардачком



  Якщо вийняти розяєм з gateway модуля з підєднаним 12в акумулятором - отримаєм всі можливі помилки які машина може показати🙂

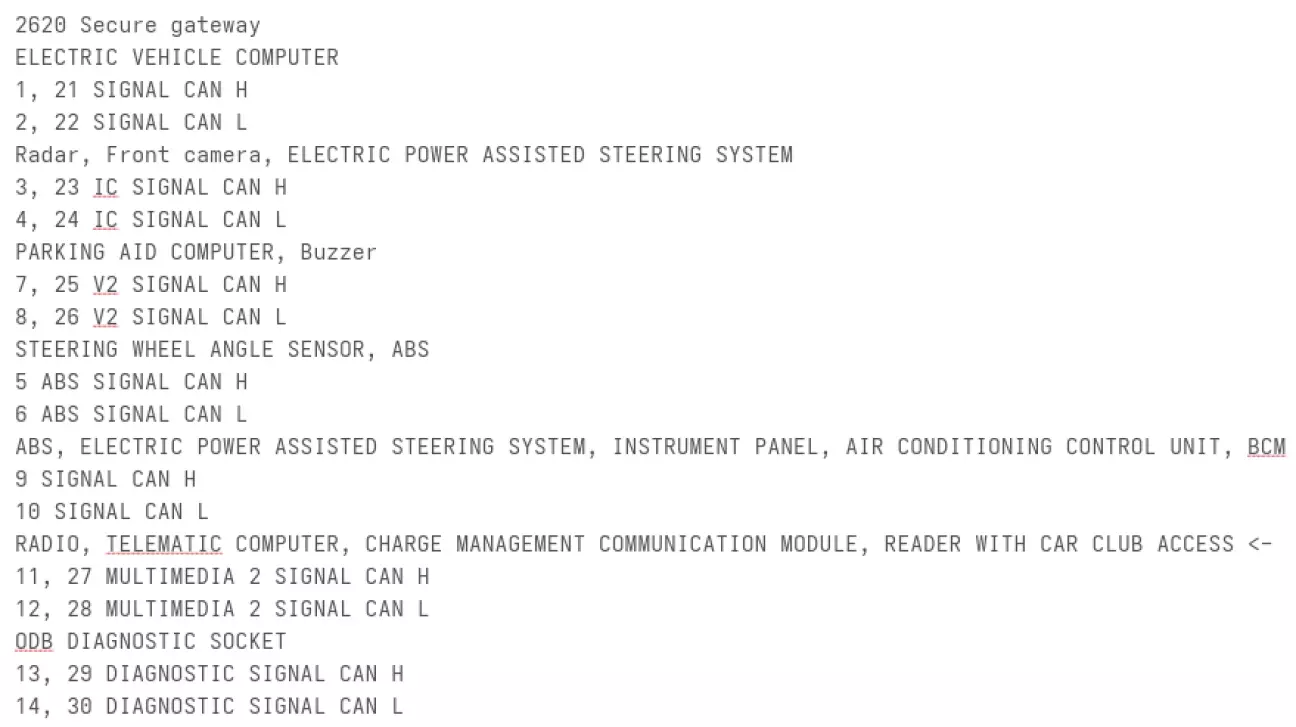

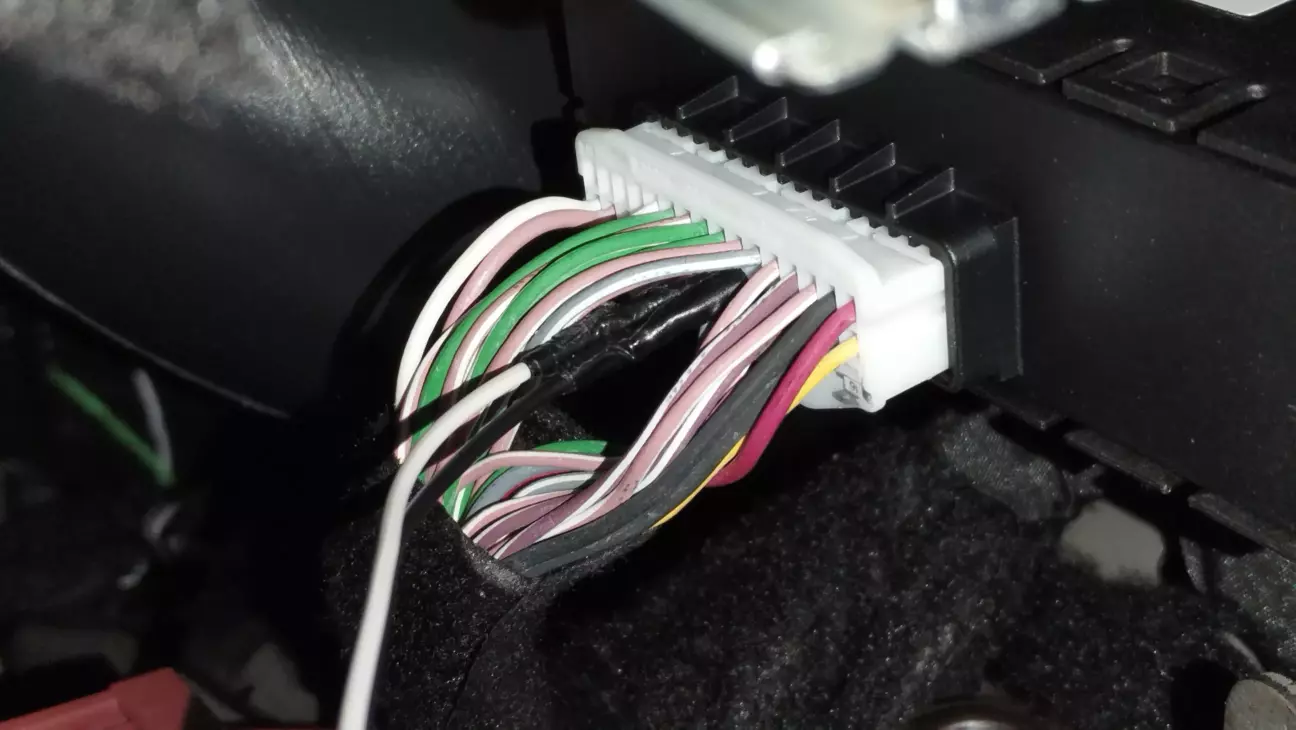

• Підєднуємо підготовлені піни від ELM327 до CAN лінії яка іде до приборки. У нас це піни 9 - CAN H та 10 - CAN L











•

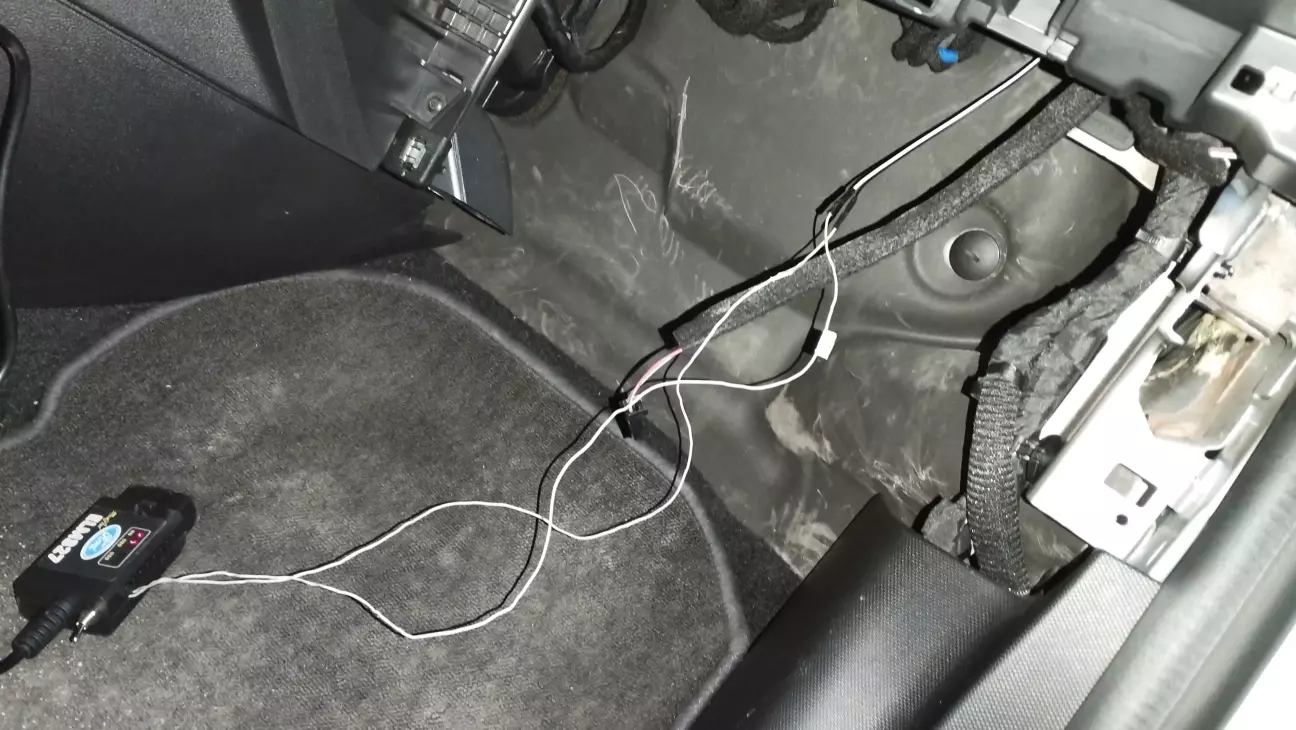

  Підключаємо USB до ноутбука з встановленим pyren3. Вибираємо наш USB порт, заходимо в режимі ddt та скануємо наявні модулі. Серед зісканованих модулів має зявитись наш TDB.

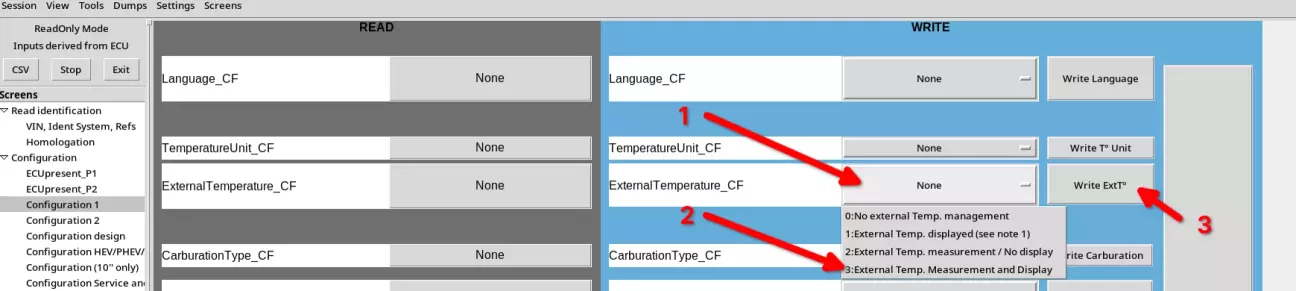

• Далі знаходимо потрібний блок і міняємо ось це налаштування. Якщо захочете активувати годинник, налаштування знаходиться поруч.

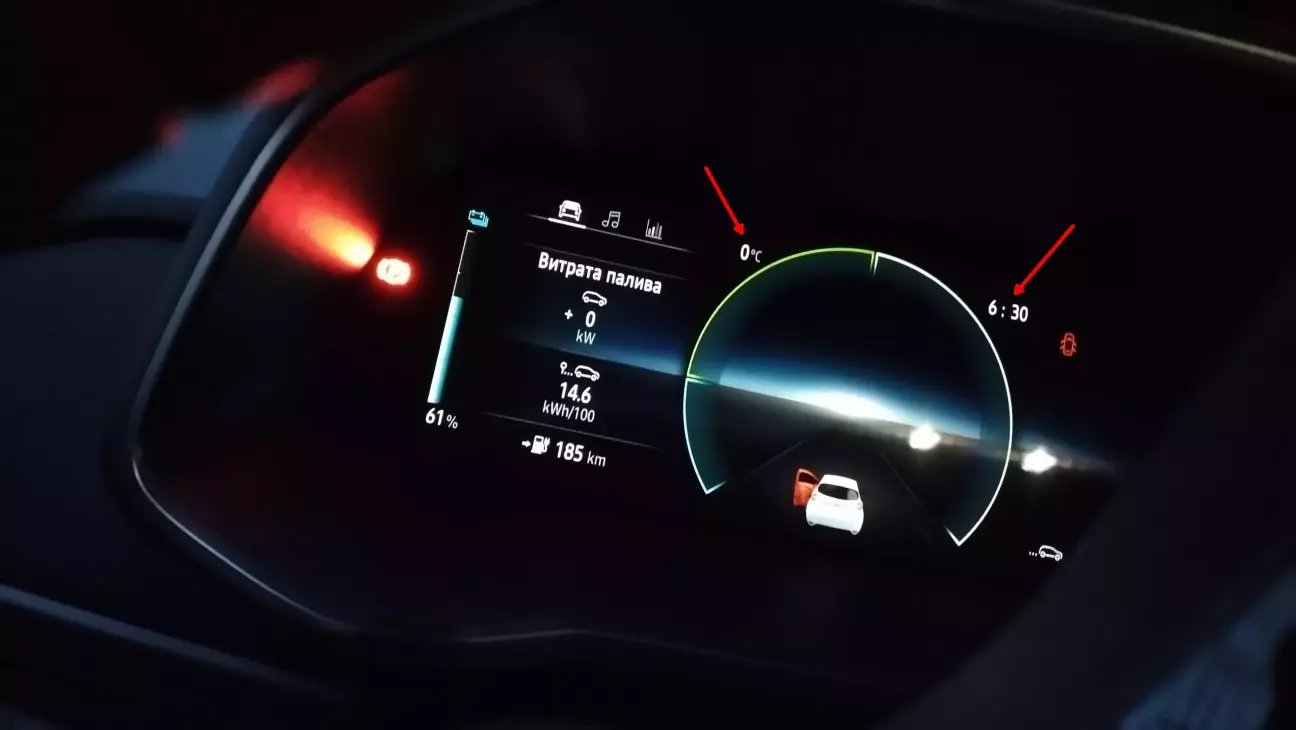

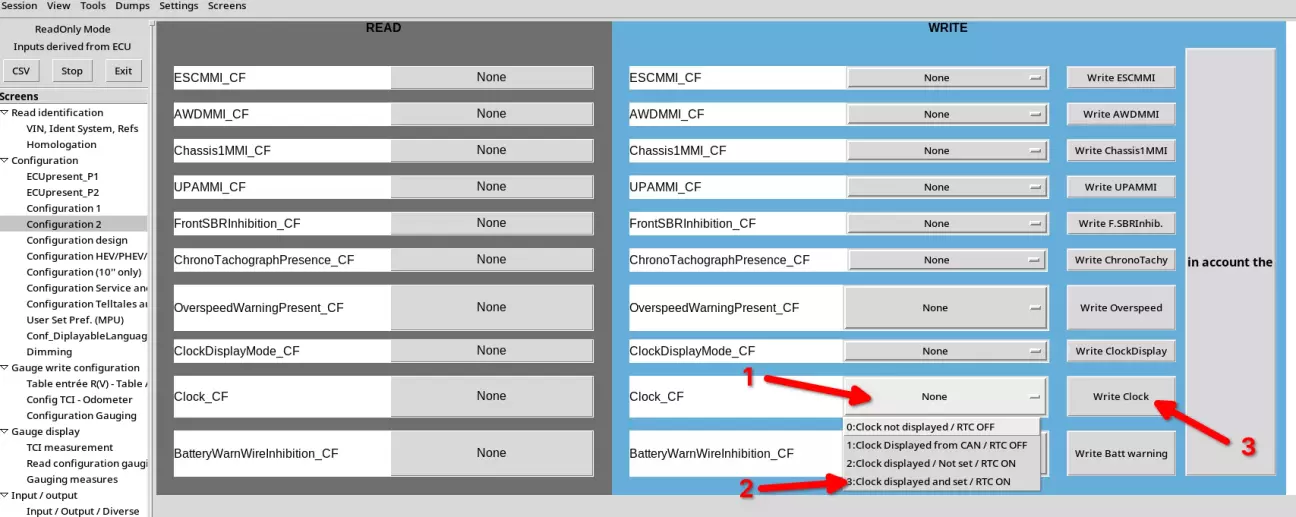

Також активував відображення годинника на приборній панелі щоб двічі не ходити😅. Загалом таким способом можна змінити конфігурацію будь якого модуля який цікавить якщо знати до якої CAN лінії він підключен.
