Встановлення бездротового CarPlay/Android Auto в Mercedes GLK (NTG 4.5) — детальний алгоритм та нюанси

Вирішив оновити мультимедіа свого авто за допомогою зовнішнього блоку (Autoabc/аналоги). Ділюся досвідом інсталяції, бо є кілька моментів, які зекономлять вам години часу та збережуть нерви. В кінці посту фотографіїї та лінки на youtube де ставили схожі блочки, плюс посилання на Алі де я купляв блок.

🛠 Підготовка та інструменти

• Набір пластикових лопаток (щоб не поцарапати декор).

• Спеціальний ключ для відкручування кільця на замку запалювання(бажано).

• Бітка-викрутка Torx T20.

• Ліхтарик.

📍 Алгоритм встановлення

1. Розбирання та доступ

• Зняття декору: Викручуємо кільце замку. Знімаємо бокову панель торпеди і відкрчуємо один шуруп. Акуратно піддіваємо центральну дерев’яну/алюмінієву панель лопатками. Знімаємо її, від'єднавши кнопку аварійки.

• Демонтаж Comand: Відкручуємо два гвинти Torx T20. Витягуємо голову на себе. Важливо: підкладіть рушник на селектор КПП, щоб не подряпати пластик.

2. Оптимізація простору

• Блок клімату: Раджу зняти панель клімату під Командом. Це дасть доступ до "підвалу" шахти. Саме там найкраще ховати масивний основний роз'єм (Quadlock), бо за самим Командом місця для нього фізично немає.

• Бардачок: Знімаємо його (три гвинти зверху, три знизу), щоб зручно прокласти кабеля, блок Carplay, USB-хвіст.

3. Розміщення CarPlay блока

• Локація: Я встановив блок зверху — між металевою трубою-підсилювачем торпеди та подушкою безпеки пасажира. Блок металевий, труба працює як пасивний радіатор.

• Альтернатива: Можна спробувати засунути за сам монітор, бо дехто і тули тулить, але там зазор мінімальний, треба тестувати.

4. Зворотна збірка

• Перед тим як закручувати все намертво, обов'язково перевірте, чи все працює і чи не перетиснули ви оптоволокно (помаранчеві дроти якщо у вас вони є, бо у мене не було). Якщо вони зламаються — звуку не буде взагалі.

⚙️ Налаштування для "Perfomance & Quality"

Щоб система працювала стабільно, зверніть увагу на ці пункти в меню Setup:

1. Звук (Audio Routing) Не використовуйте AUX, якщо хочете якість. В налаштуваннях блоку вмикаємо "Use Car's BT Channel".

• Результат: Смартфон передає картинку на блок по Wi-Fi, а звук — напряму в Mercedes по Bluetooth. Якість ЦАП Мерседеса на голову вища за китайський аналог.

2. Камери 360 (Parktronic) Якщо у вас штатна система кругового огляду, приставка може занадто швидко повертати інтерфейс CarPlay після вимкнення задньої передачі.

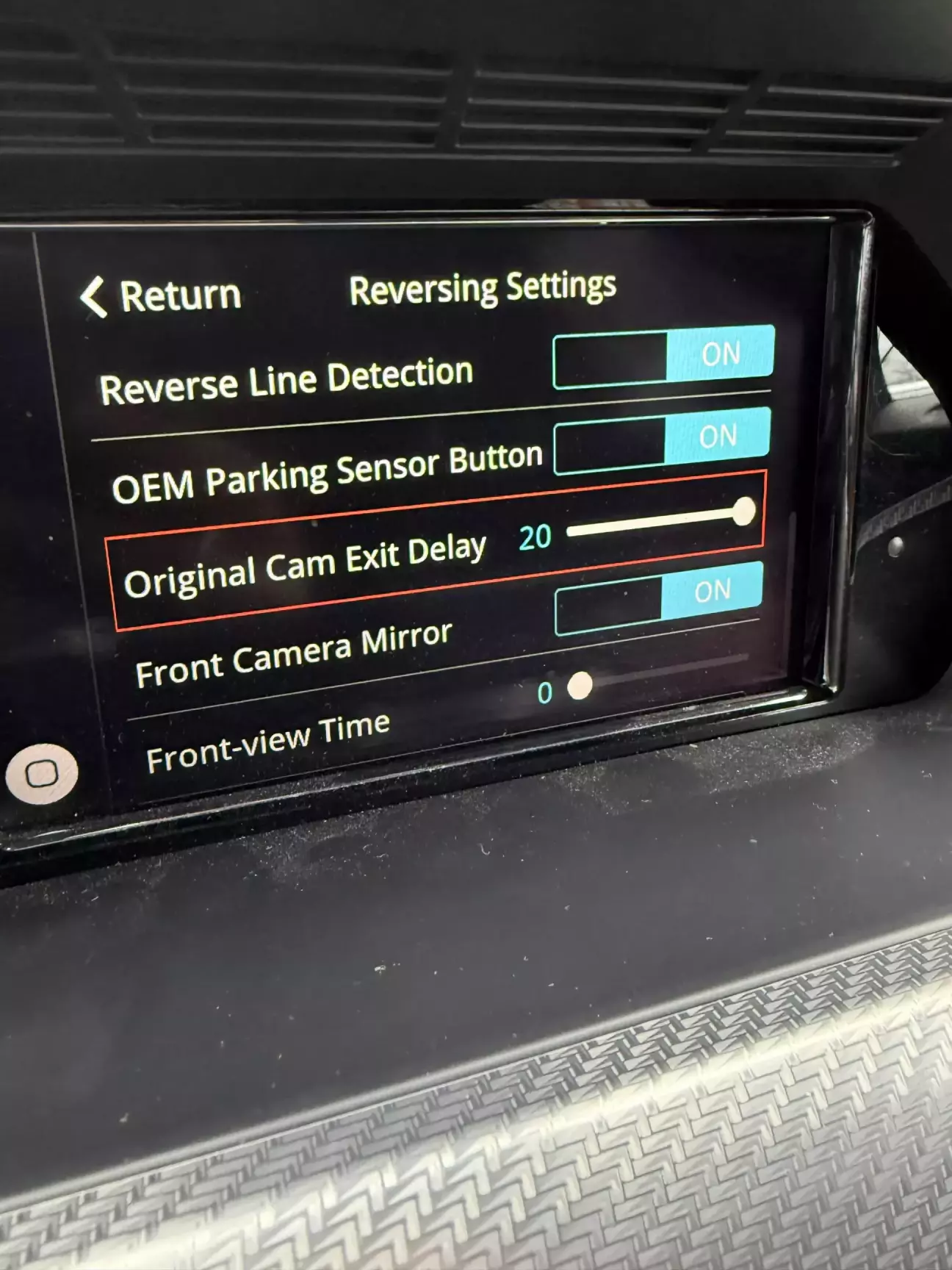

• Рішення: В меню Reverse знайдіть пункт "Original Cam Exit Delay" і виставте 15-20 секунд. Тепер при русі вперед після задньої ви будете бачити передню камеру на 15-20 ссекунд.

Висновок: За 100$ ви отримуєте сучасний функціонал (Waze, YouTube Music), не втрачаючи при цьому штатних фішок Mercedes. Головне — терпіння при вкладанні дротів.

Додаю кілька відео з YouTube по демонтажу та фото свого сетапу:
YouTube

Autoabc Mercedes ntg 4.5

Added Carplay to my Mercedes GLK

Aliexpress

AUTOABC Wireless CarPlay Android Auto for Mercedes Benz A B C E Class GLA CLA GLK SLK CLS W204 W176 W246 X204 C117 NTG4.5/4.7

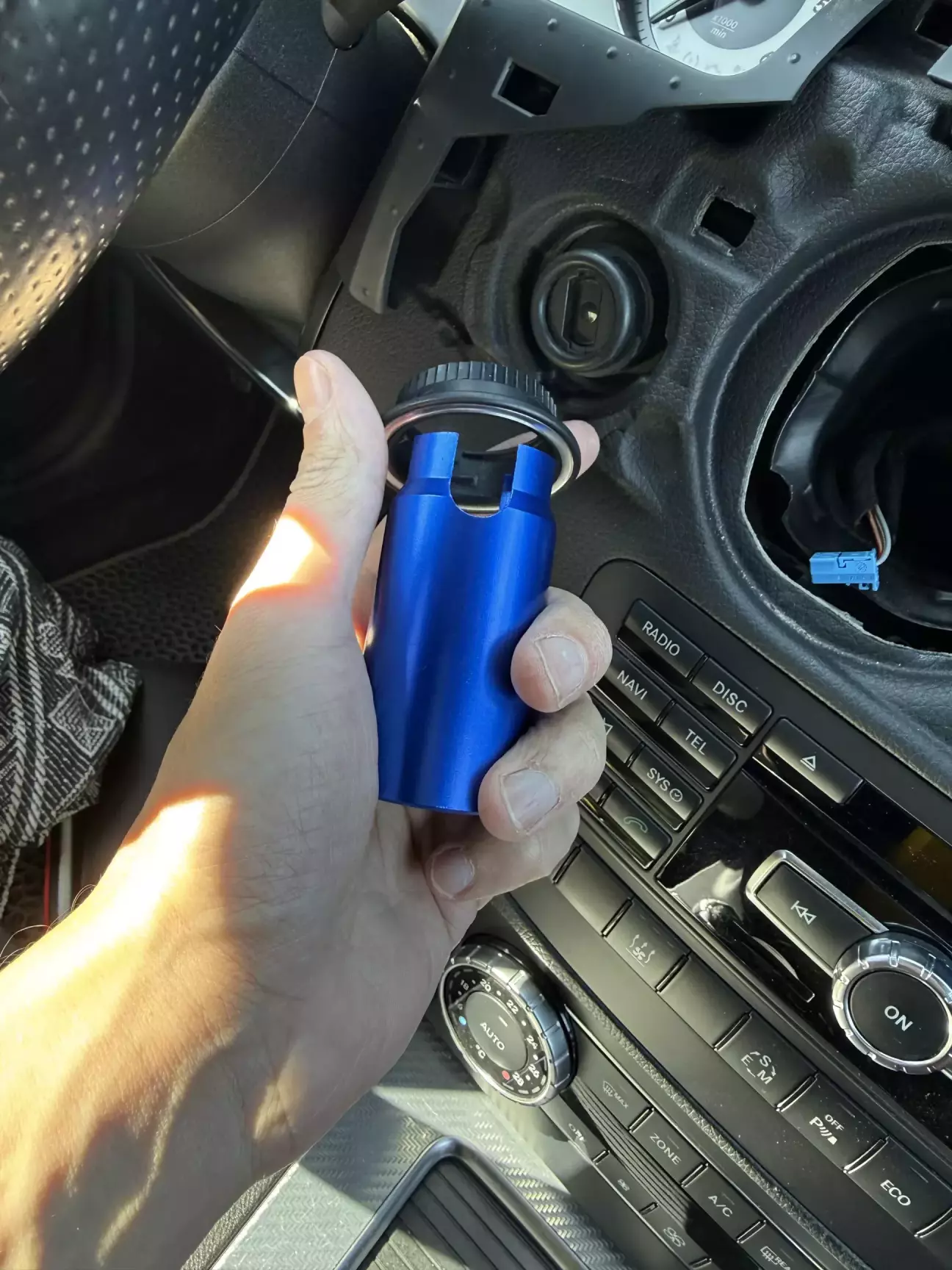

Ключ для зняття замка запалювання

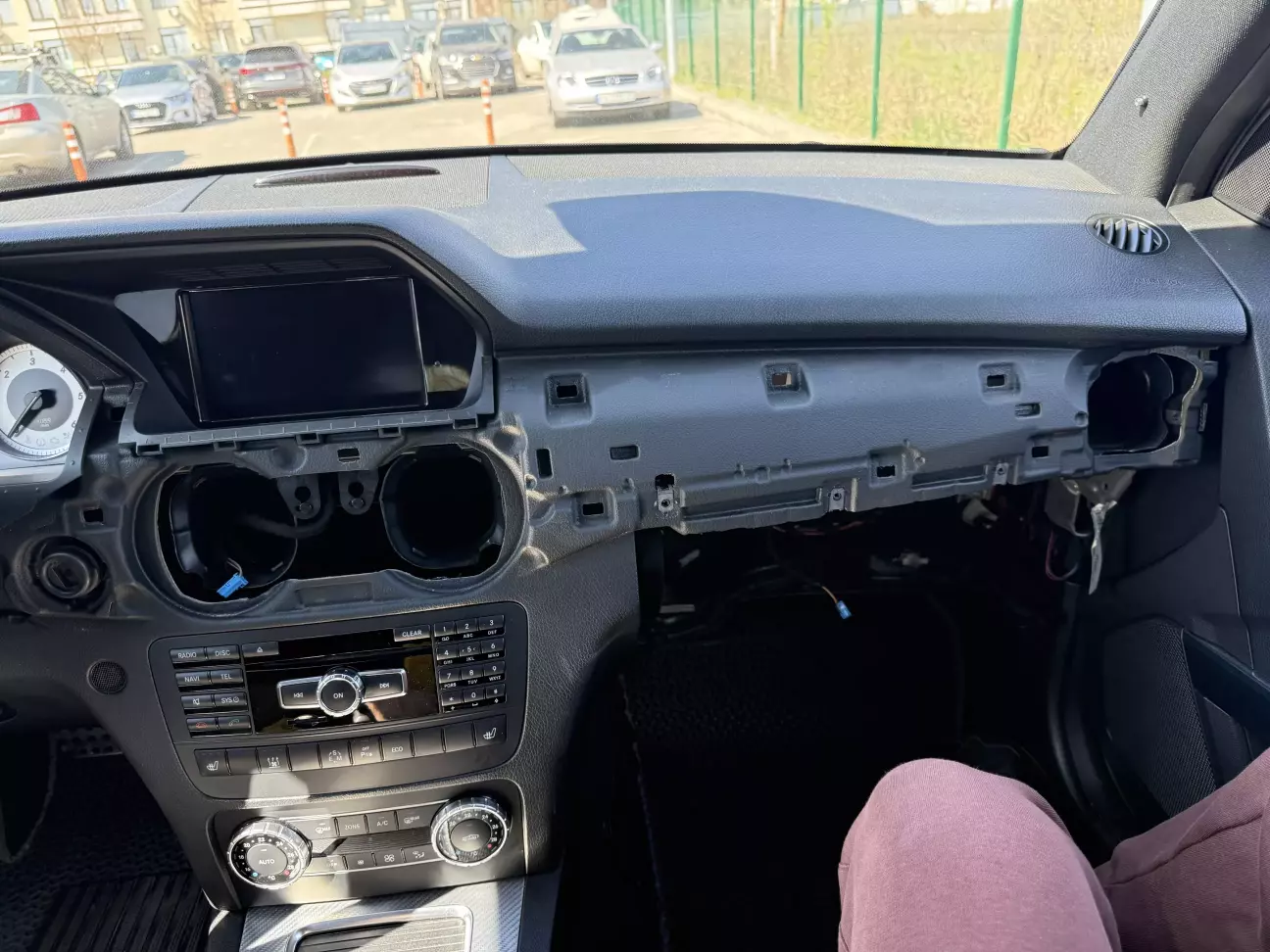

Вигляд розібраної частини

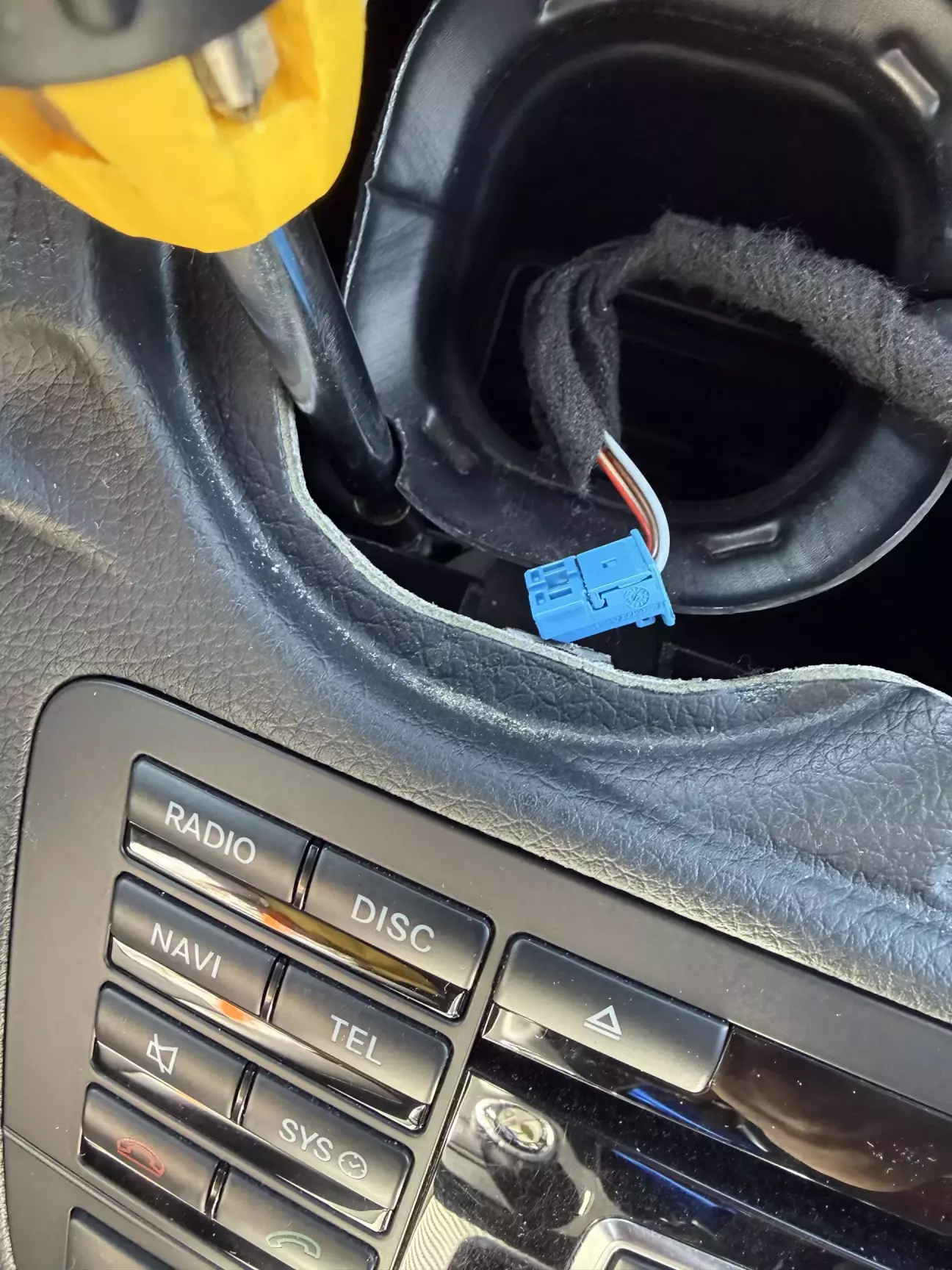

2 скриті гвинта t20 які треба викрутити щоб зняти command. Витягувати самі гвинти не треба - просто викрутити. При виходу команда рухома частина піде на вас разом з гвинтами

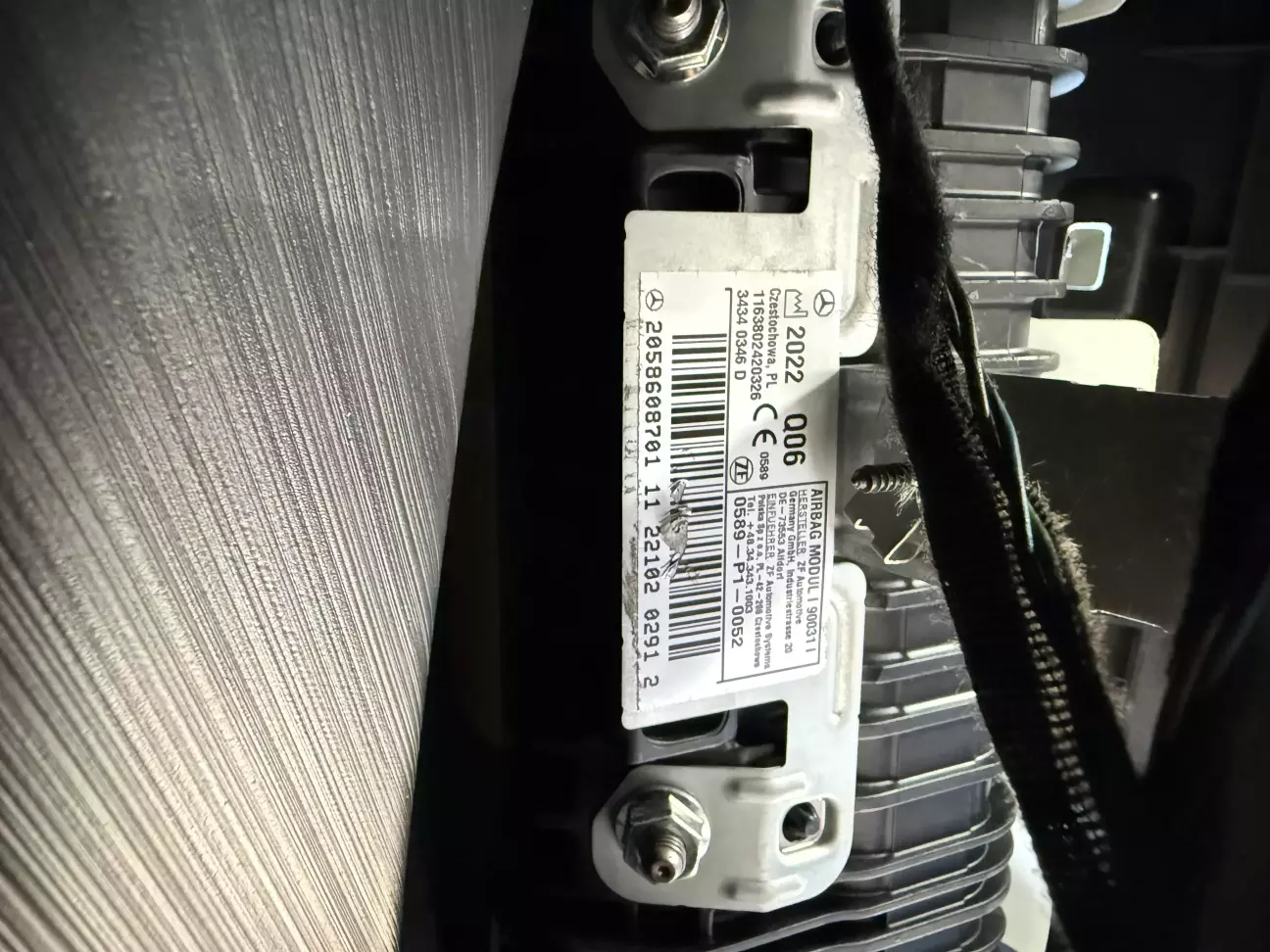

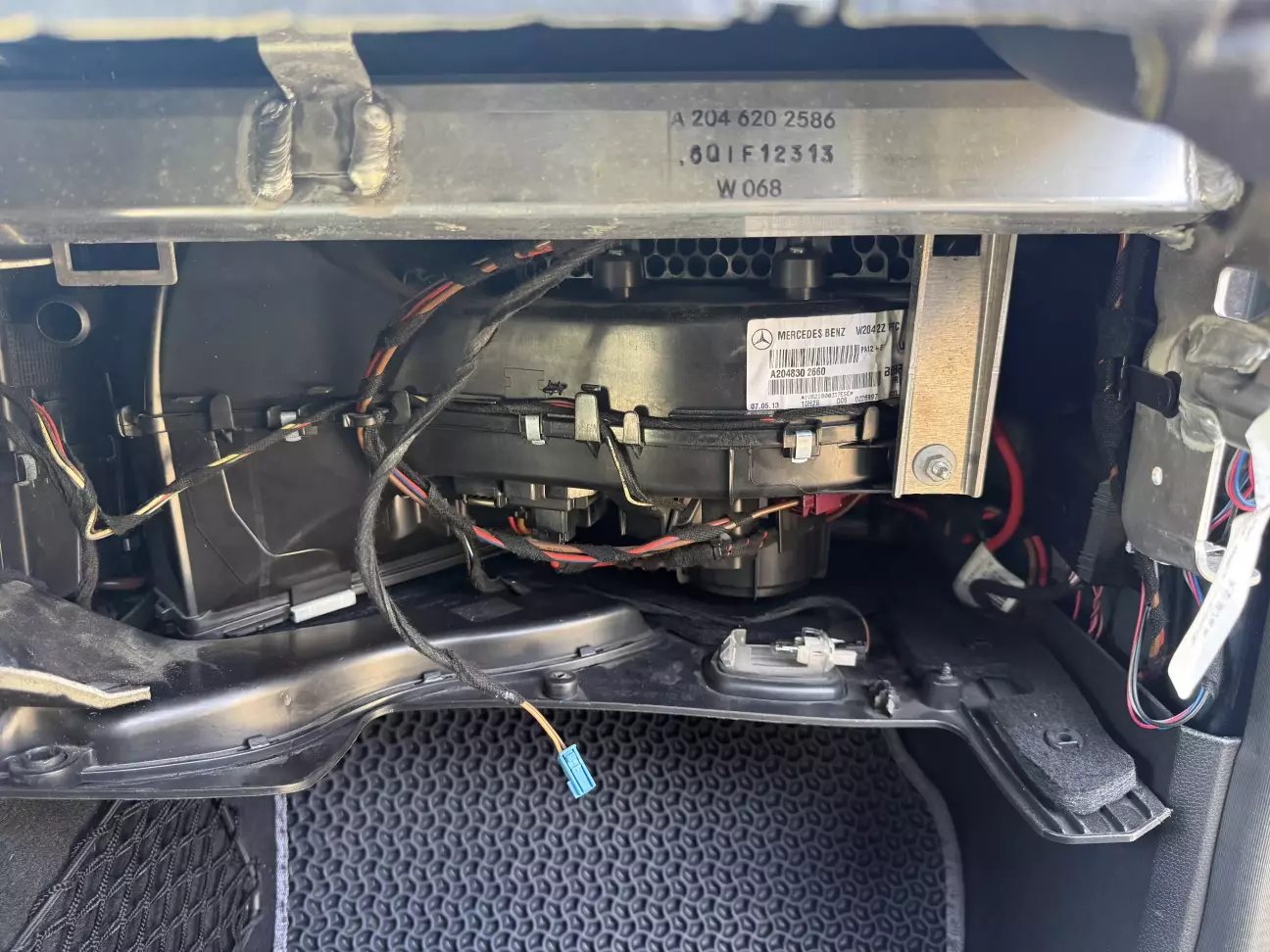

Розібраний простір бардачка. Блок ставив нижче подушки на третьому фото

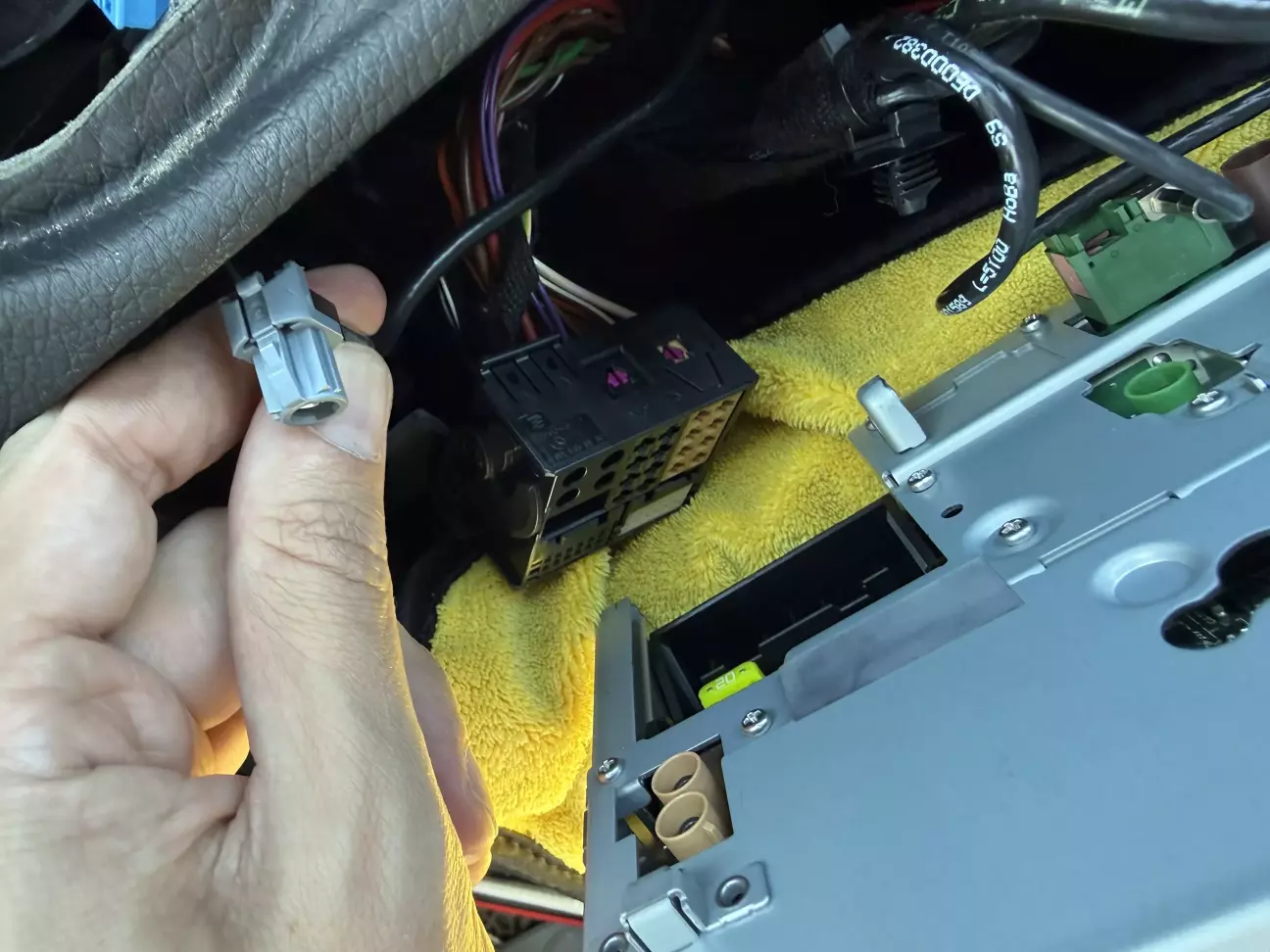

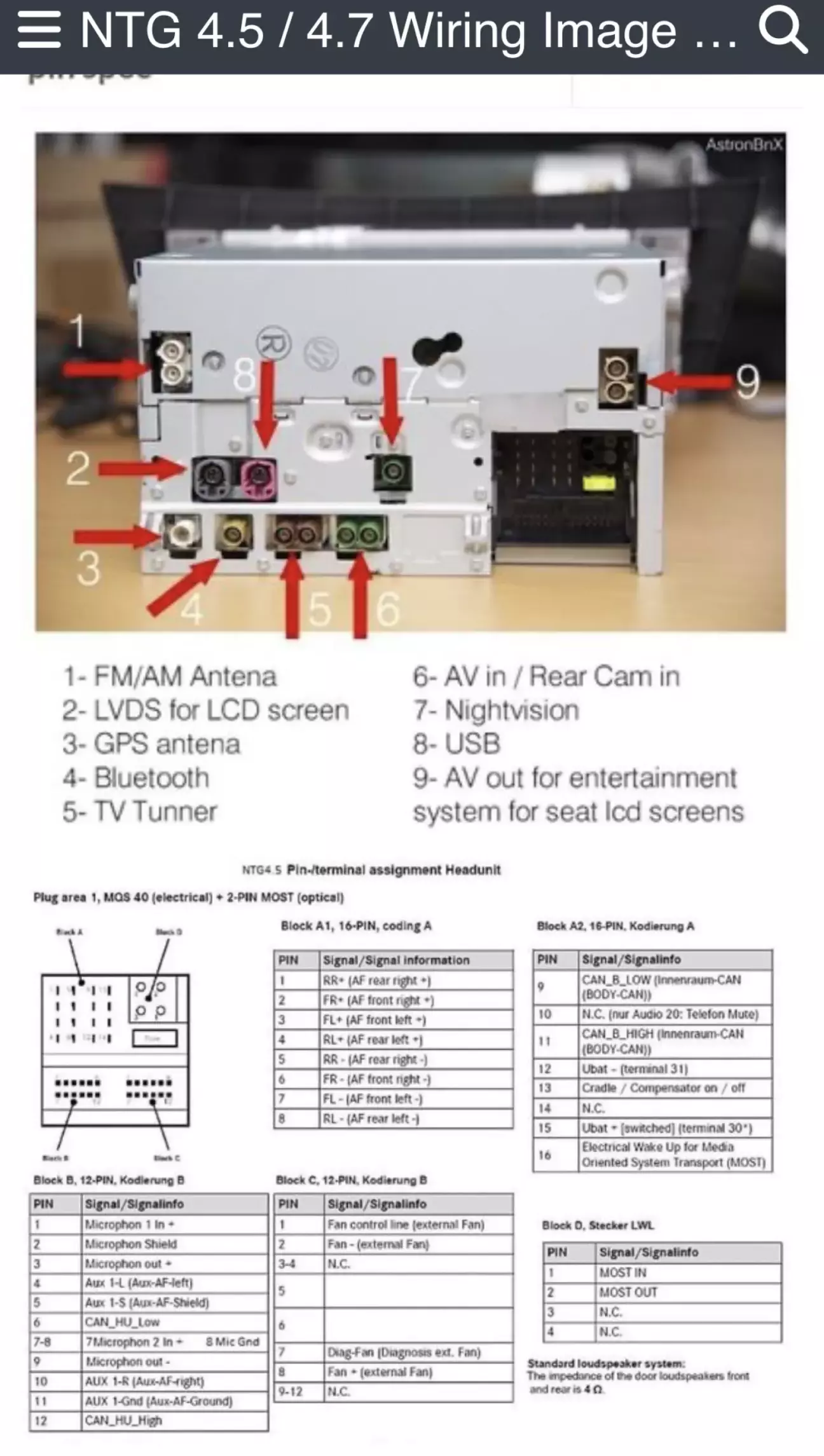

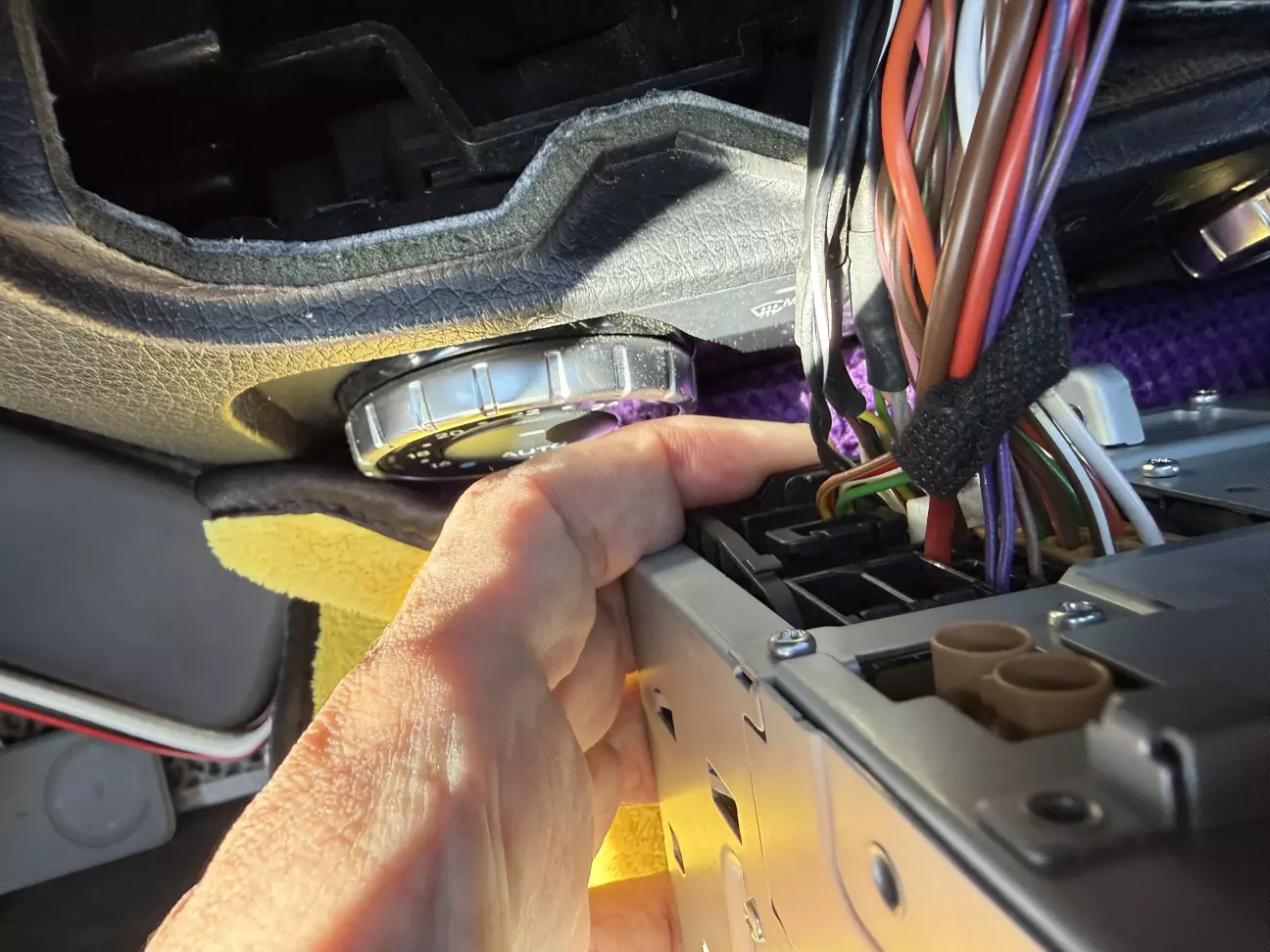

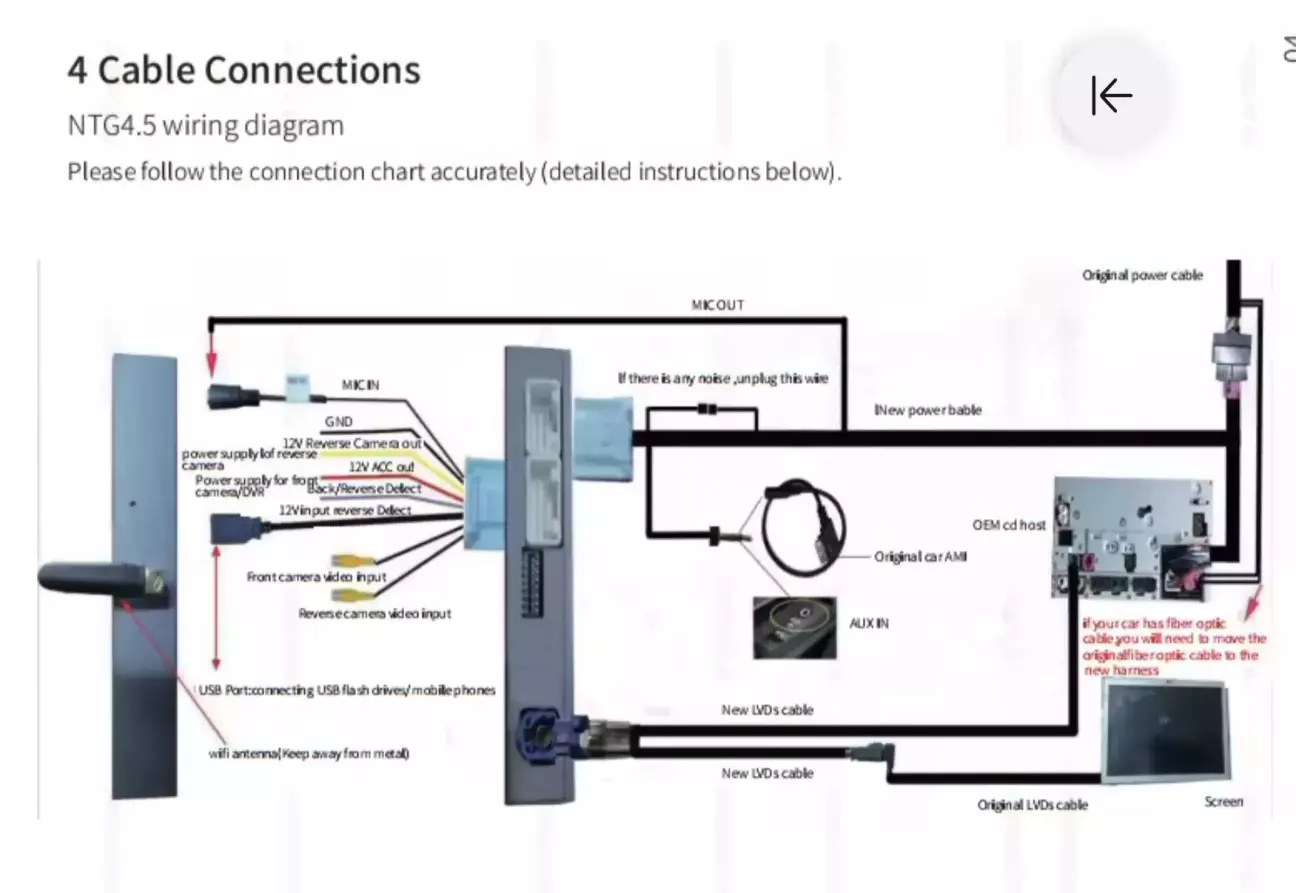

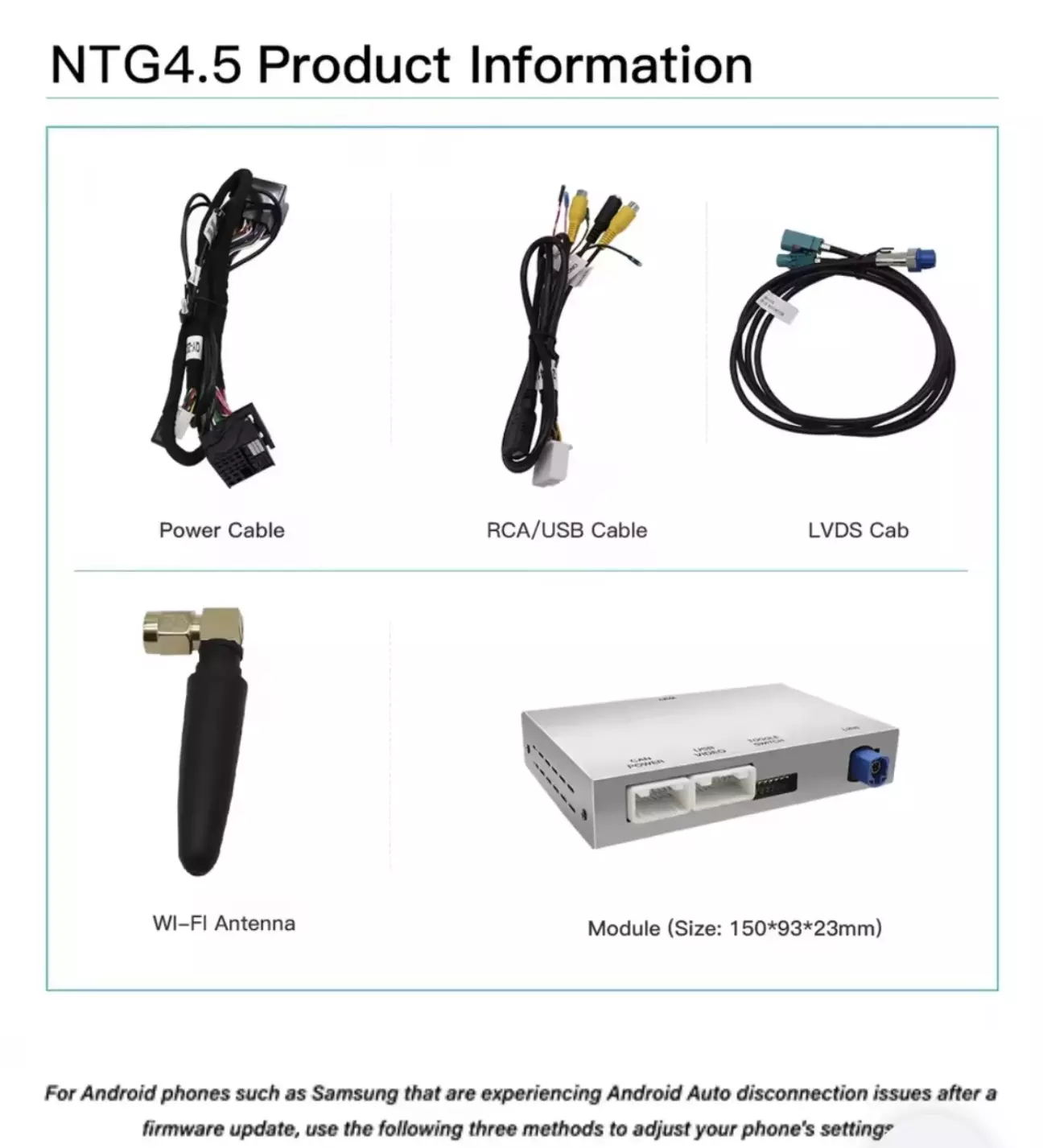

В самому Command для зʼєднання нам потрібен один сірий розʼєм FAKRA (LVDS for LCD display) та основний розʼєм з живленням в правому нижньому куті ( там ж спеціальна зачіпка для його зняття, обережно не зламай). Ці дві фішки підʼєднаємо до перехідних шнурів, що йдуть в комплекті.

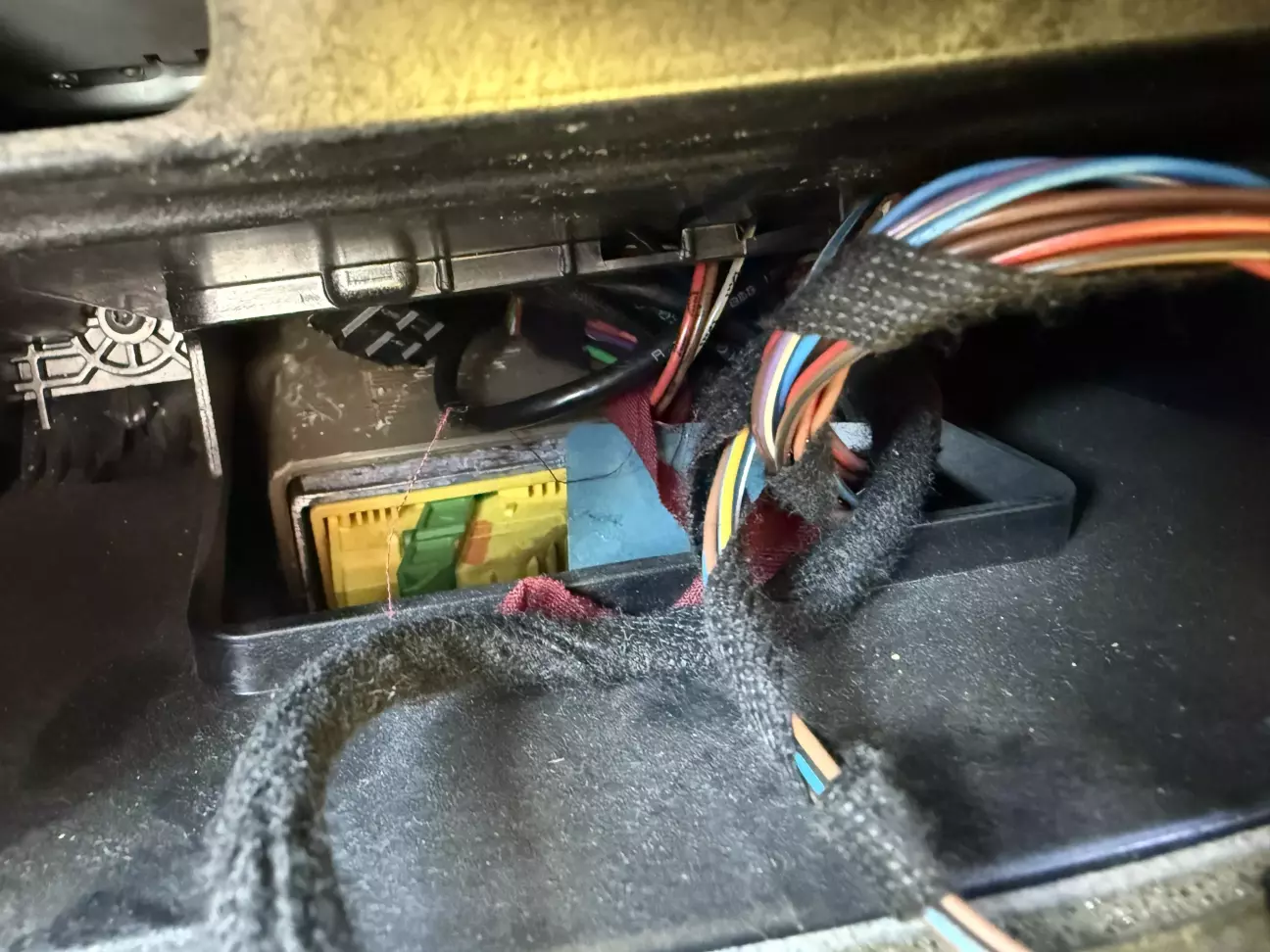

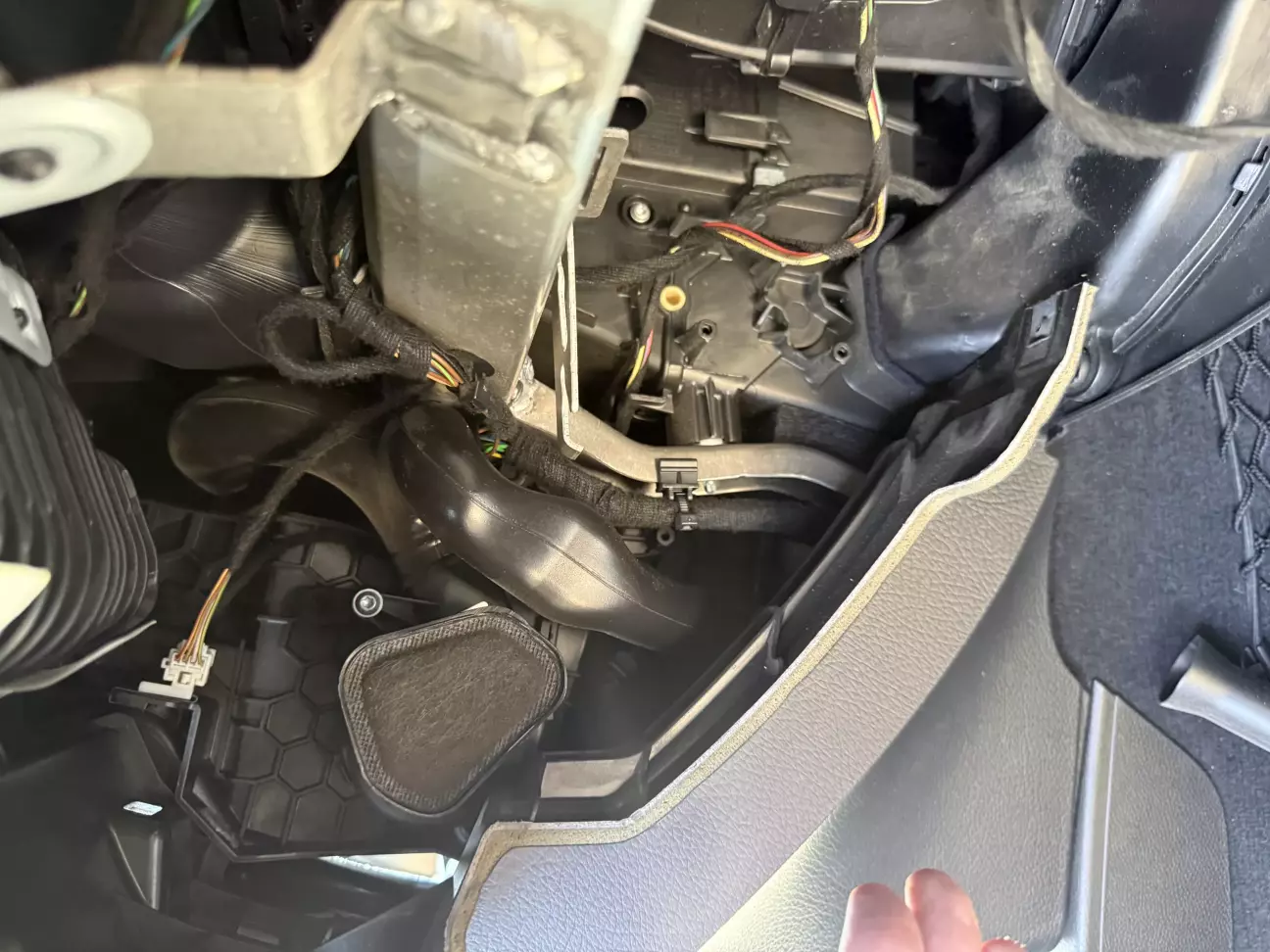

Так як місця за командом нема майже, то закинув трохи шнурів та фішку зʼєднання нижче за панель управління кліматом.

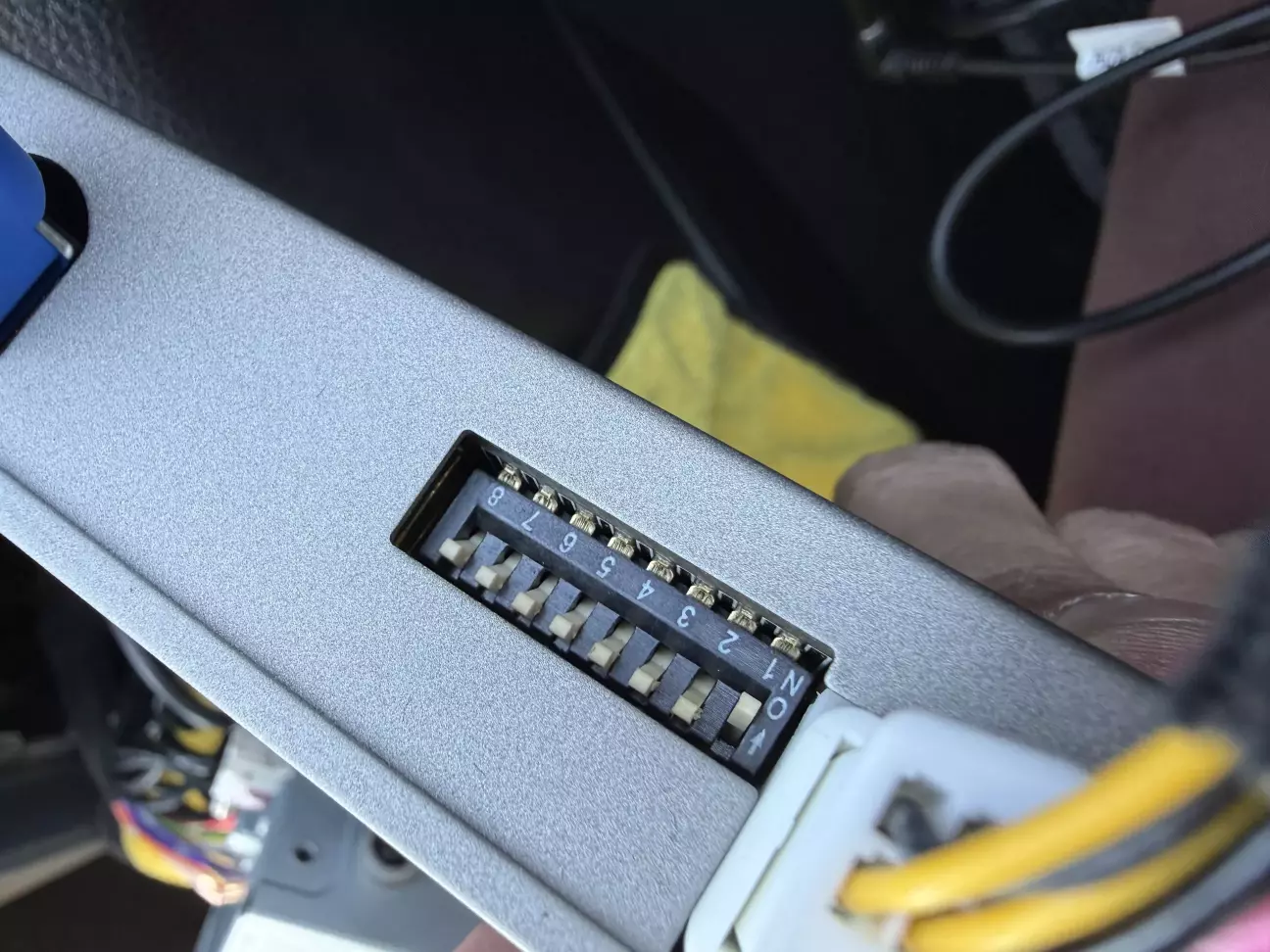

Тут на пінах лишаємо на позначці 1, але якщо не працює щось, то інструкція радить спробувати пересмикнути на 2

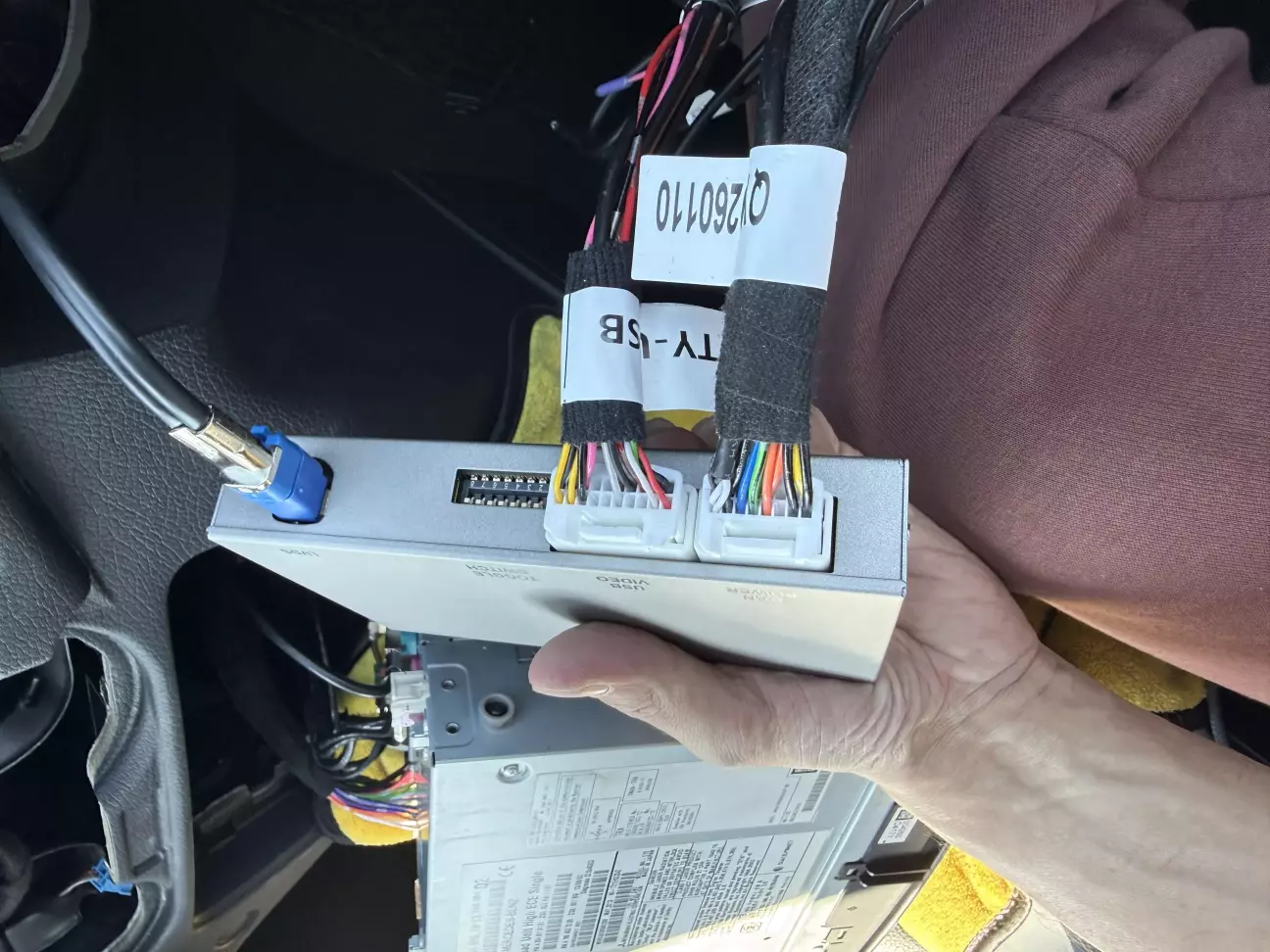

На самому булочку підключення інтуїтивно зрозуміле

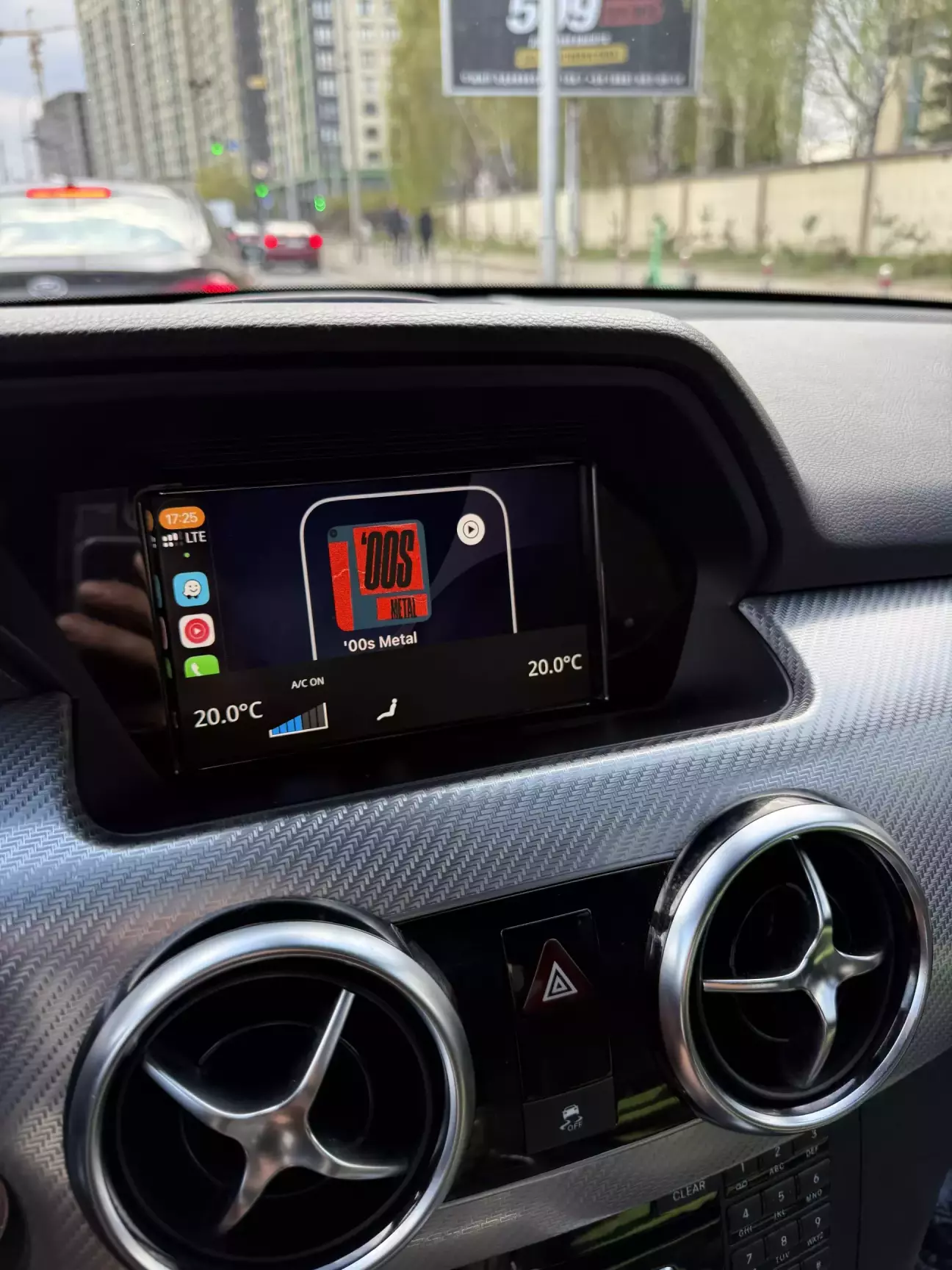

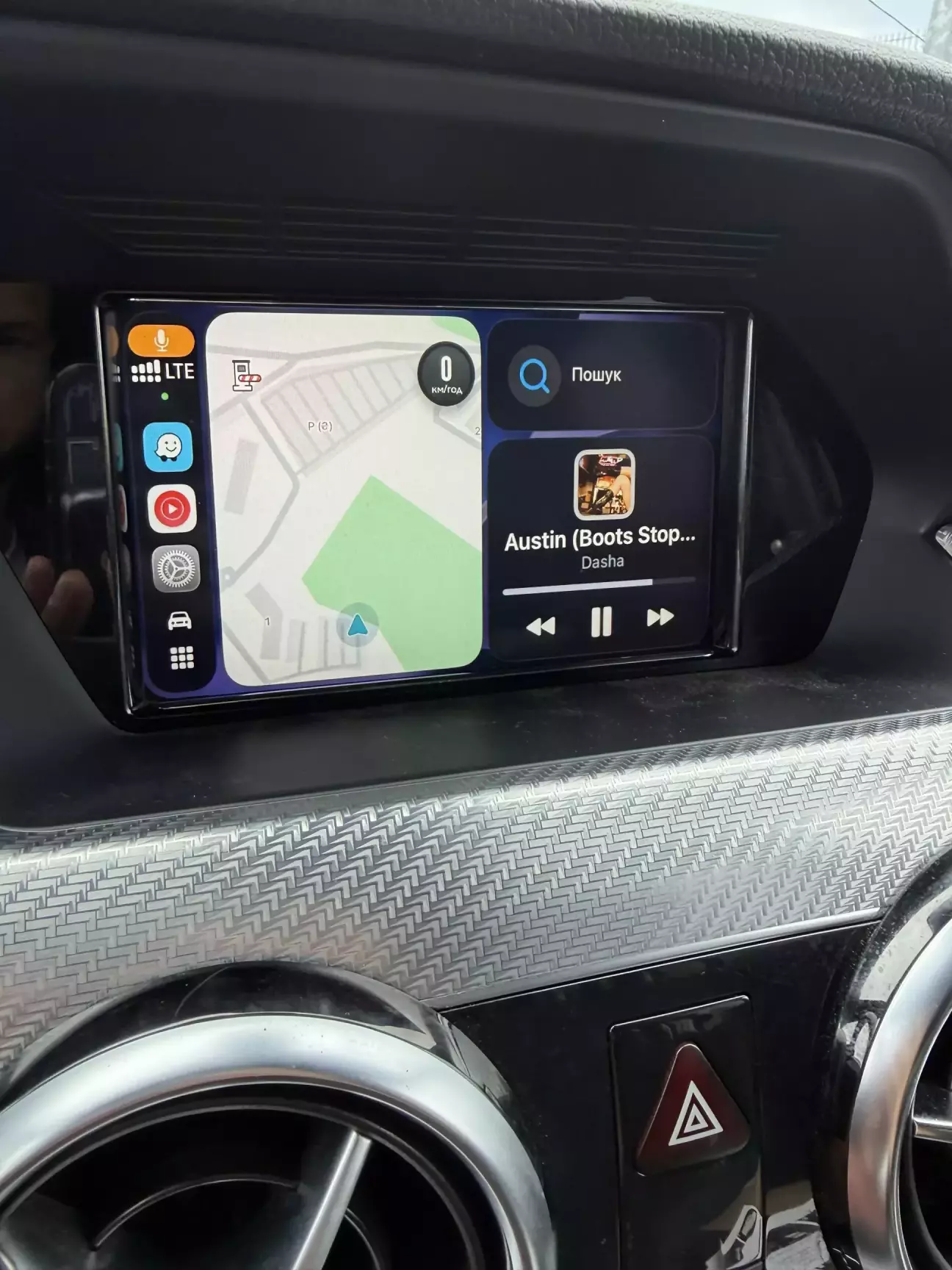

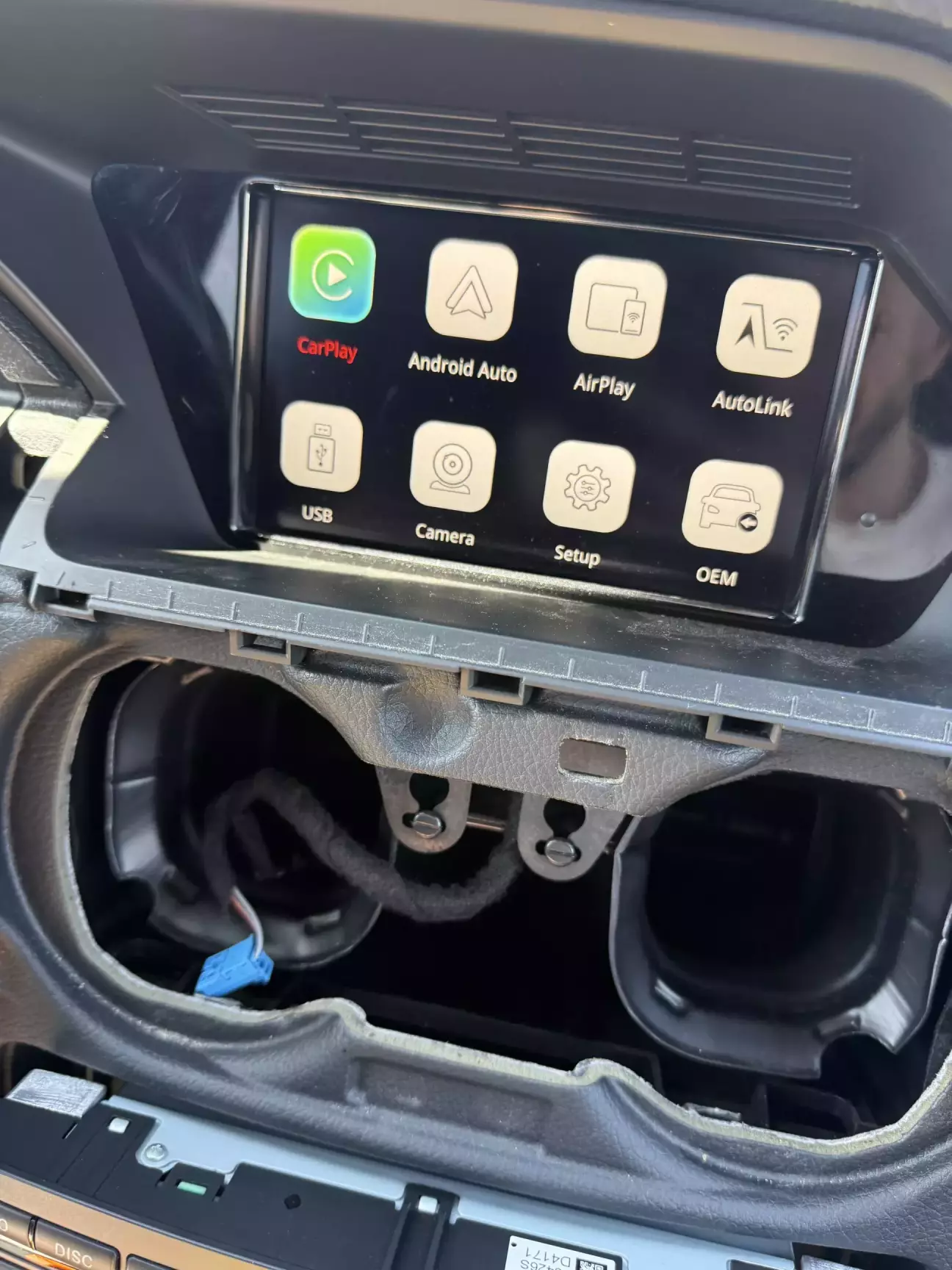

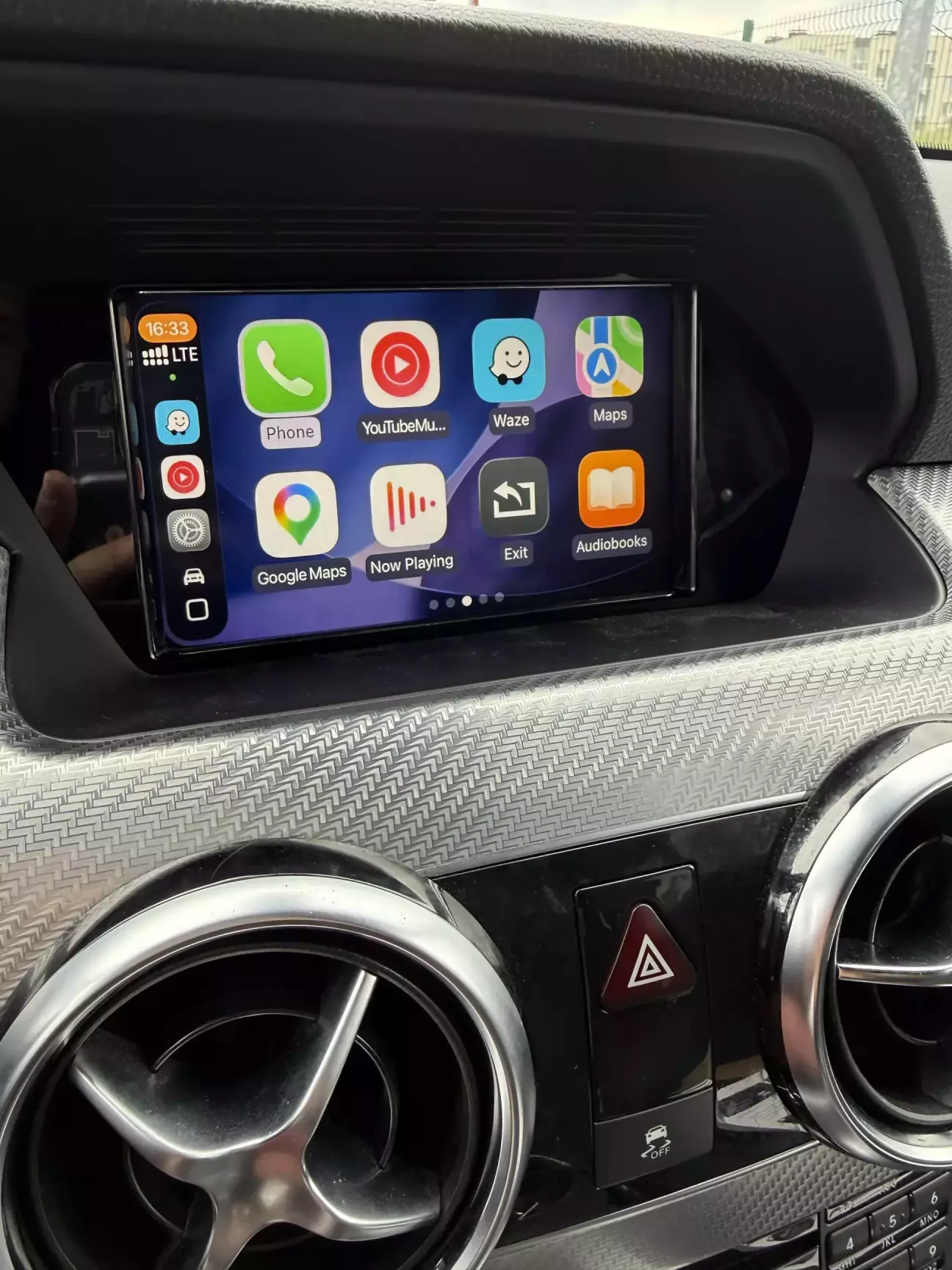

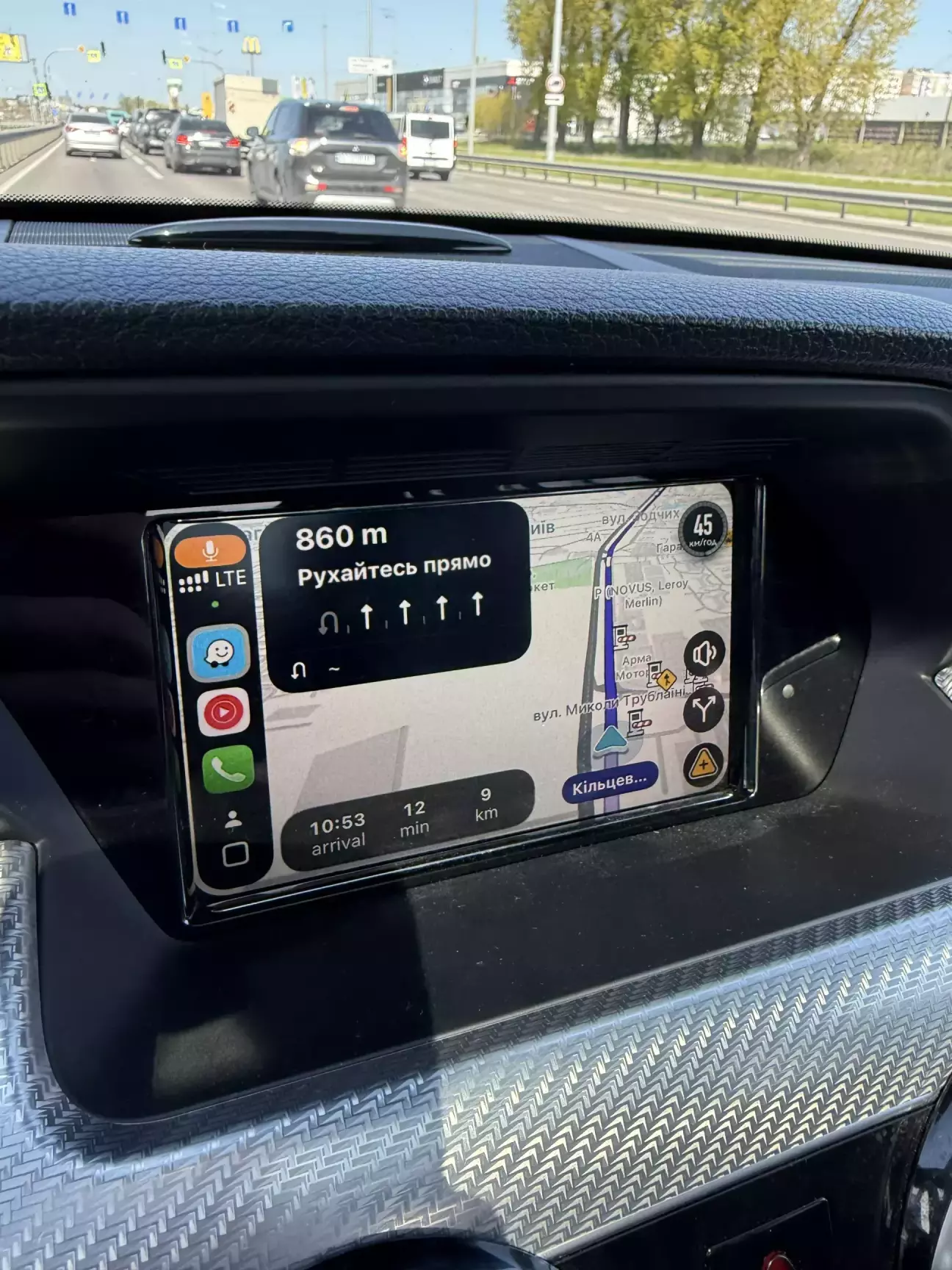

Тестуємо Carplay. Кнопкою С біля джойстика можна повернутися в рідне меню command. Якщо зажати кнопку <- і потримати то переходимо в меню нашого нового блока. При першому завантаженні вибираємо CarPlay або AndroidAuto . В меню carplay є іконка Exit щоб вийти в початкове меню де можна знайти пункт Setup для налаштування

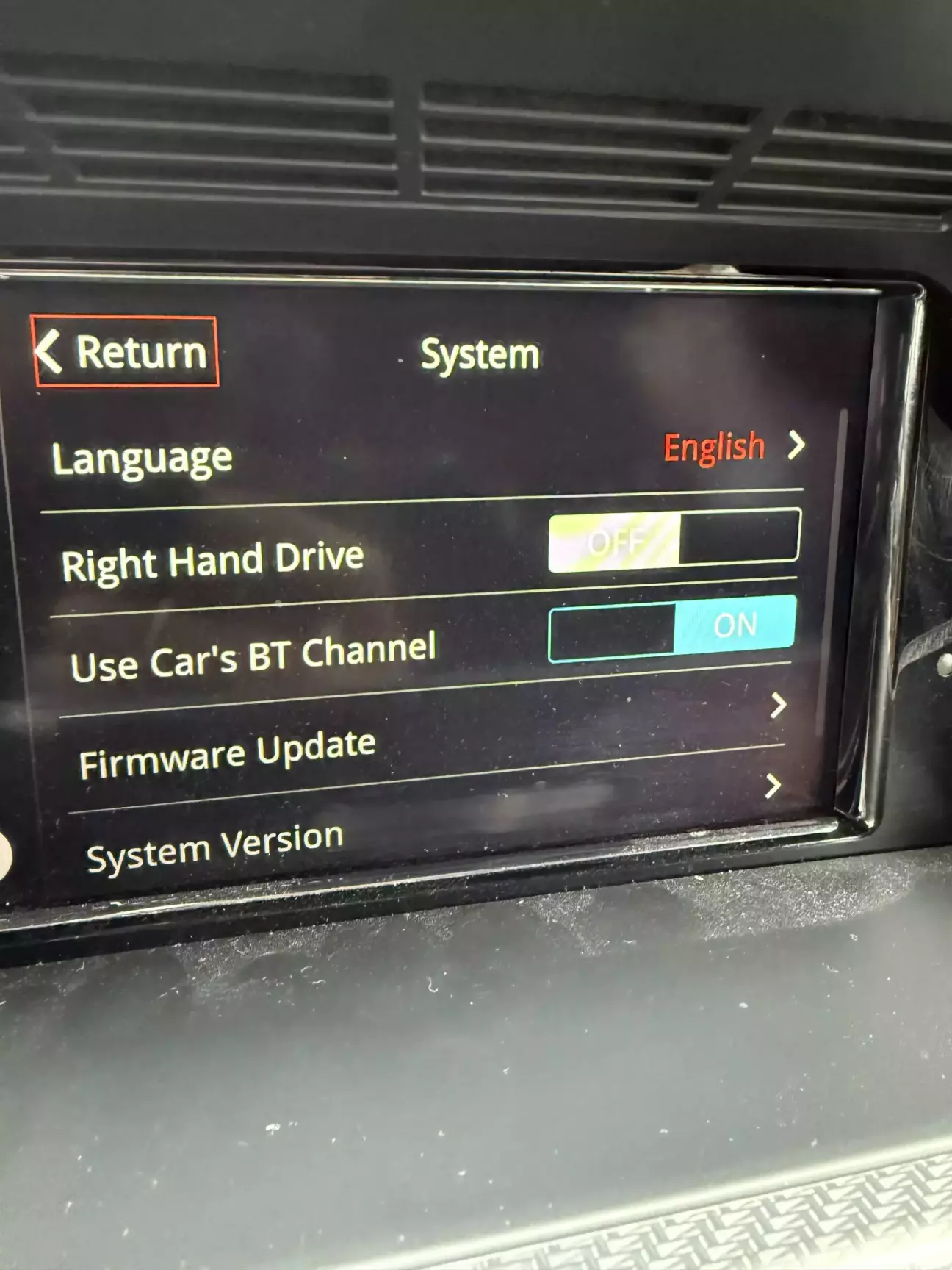

В самому пункті Setup я налаштував звук з блютуз і затримку для камер

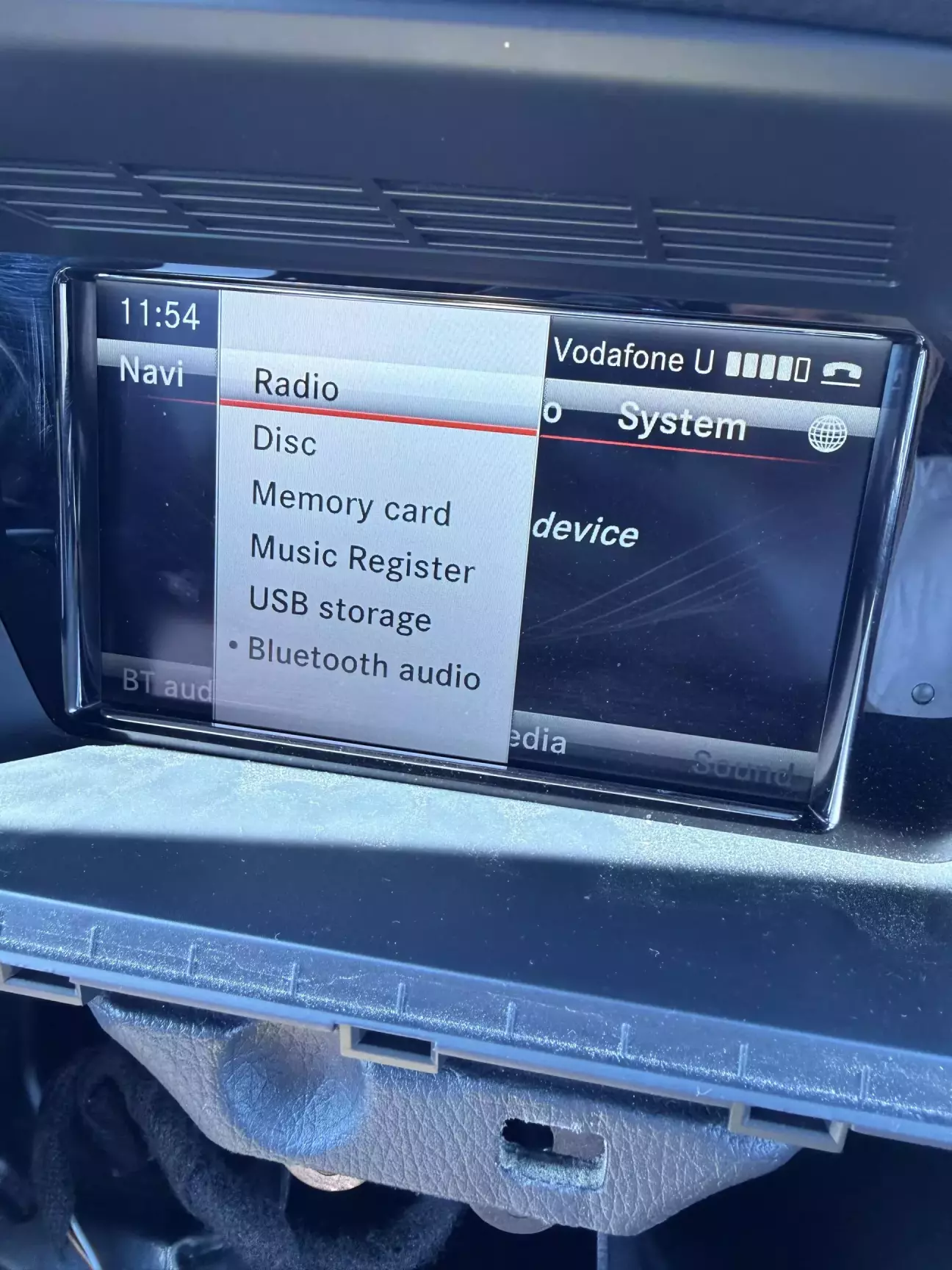

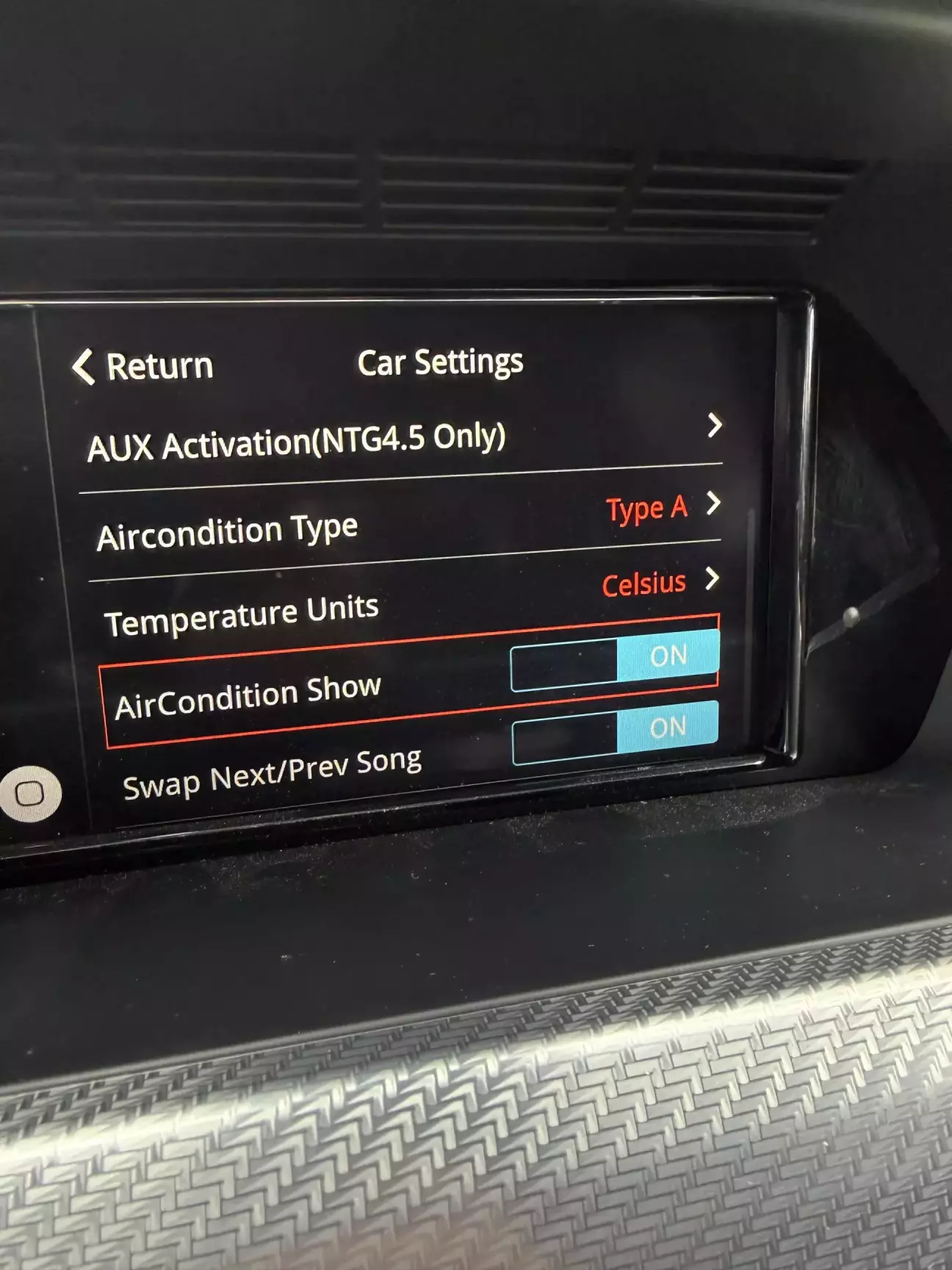

Якщо раптом нема звуку і вирішили не використвувати рідний Bluetooth, то перевірте що AUX включений в інженерному меню і в меню Audio оригінального команд. У мене був вимкнутий, тому нема у списку
