Дуть или не дуть? Установка системы RDKS.

Штатно в авто есть система слежения за давлением, которая основана на сигналах с датчиков ABS. Т.е., она как-то анализирует вращение колеса и делает вывод о том упало давление или нет. Откровенно говоря, доверия к точности это системы на колёсах диаметром 19 дюймов маловато. Поэтому хотелось установить систему прямого измерения давления в колёсах. Такую систему в гольфе установить не получилось (там была несовместимая развлекательная система).

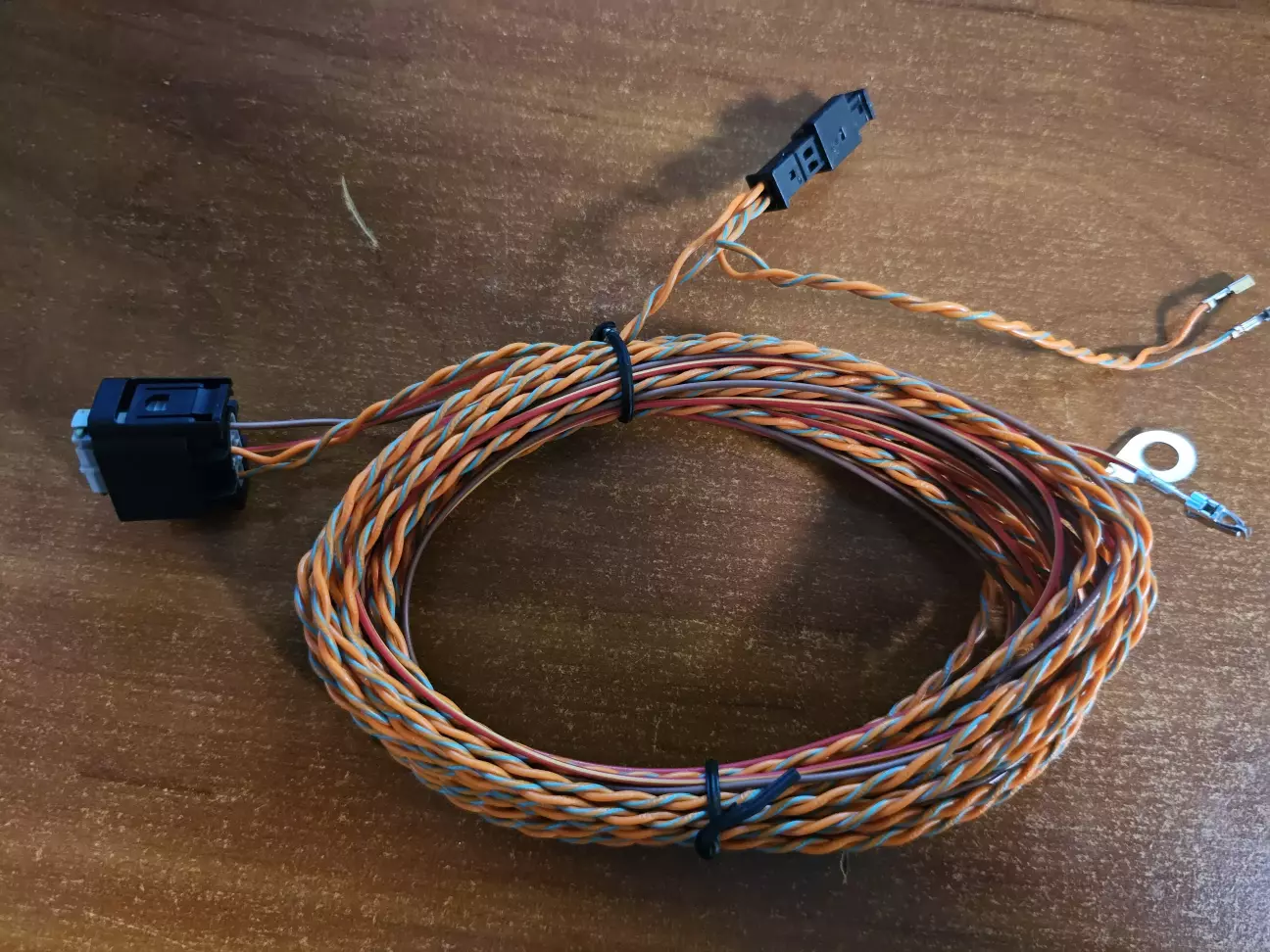

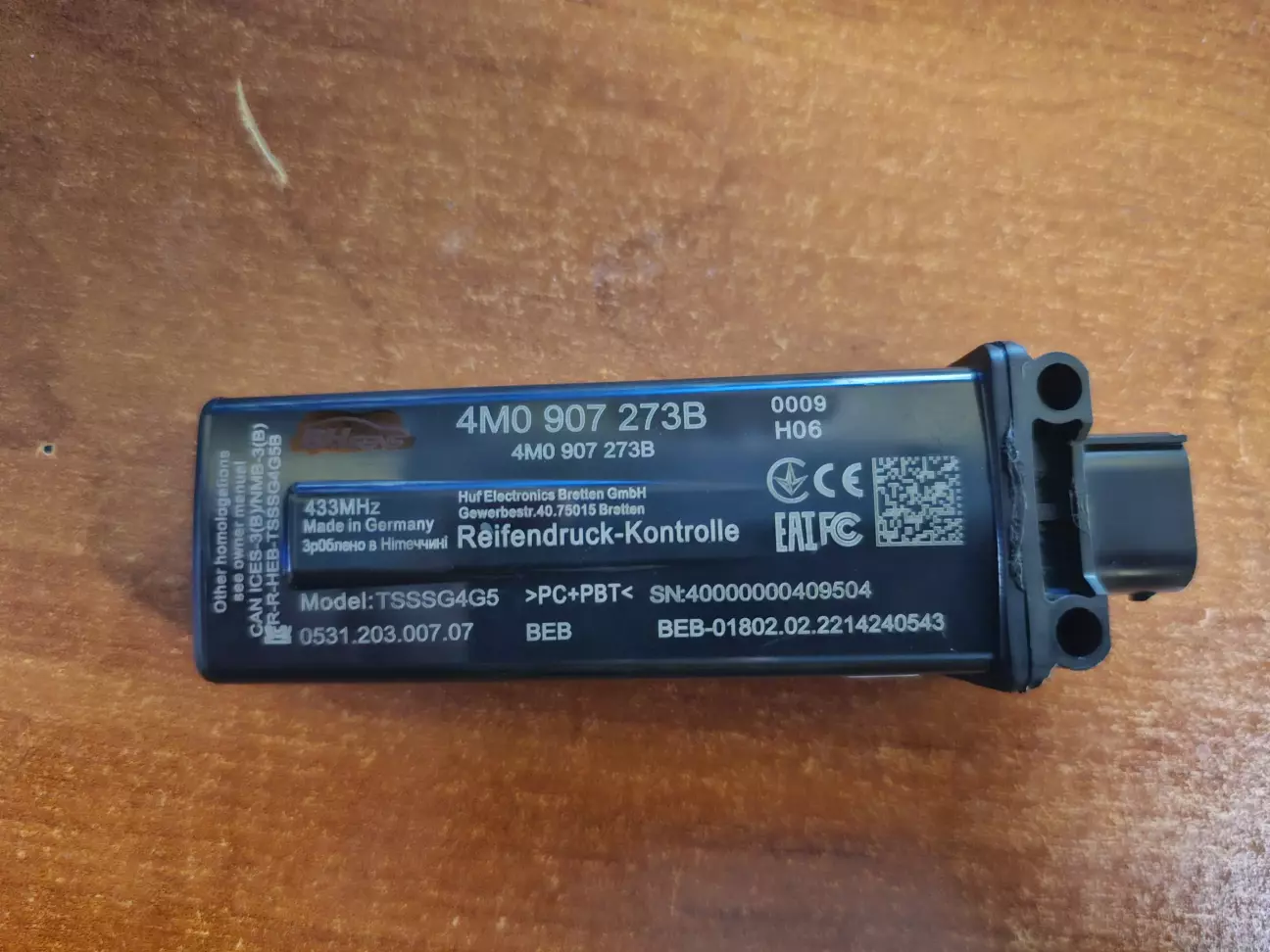

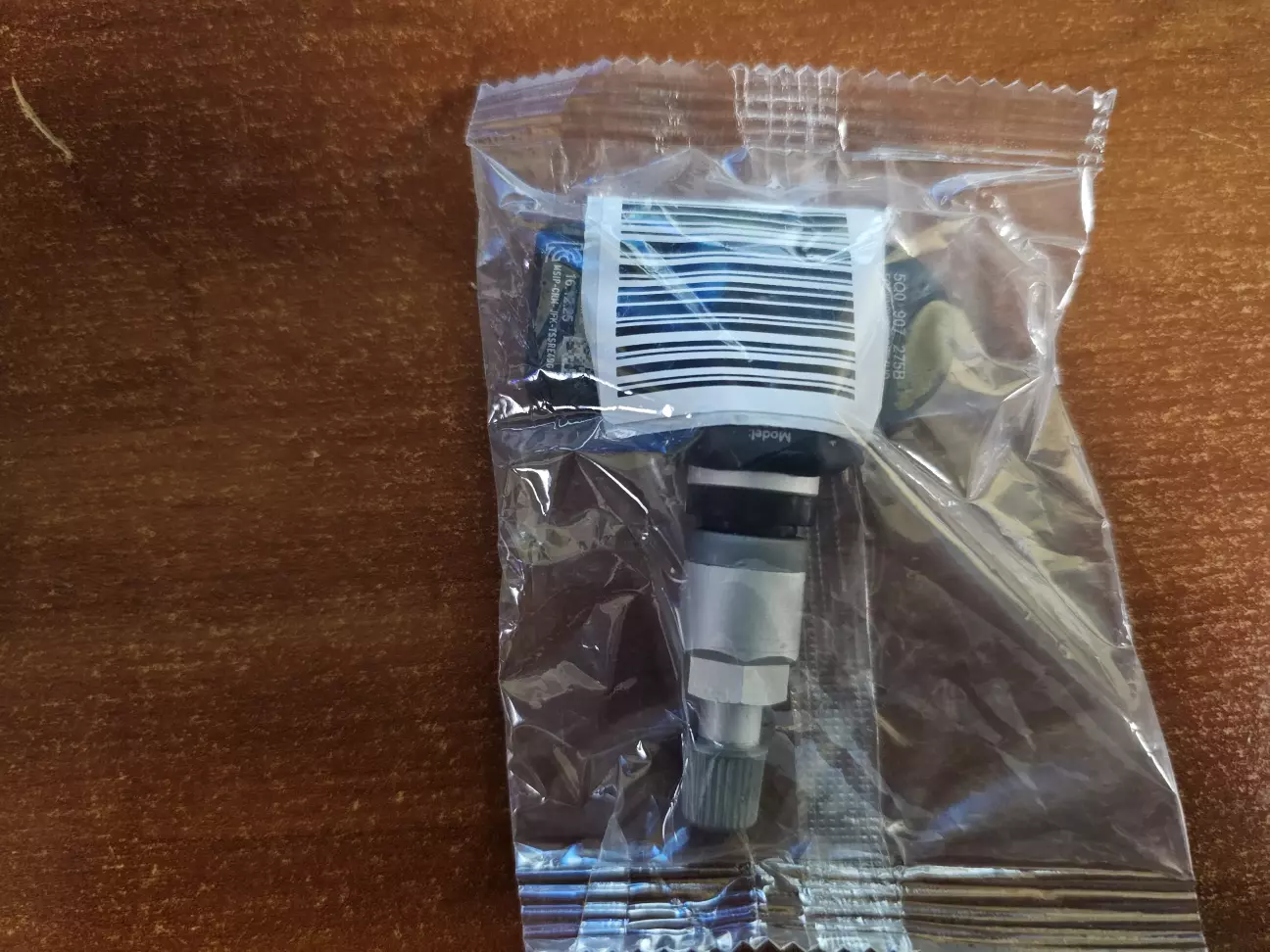

Для начала, приобрел на Алике набор из антенны (там не только антенна, но пусть будет такое название), проводки и четырёх датчиков в колеса.

Правильно антенну нужно устанавливать под днищем авто и прокладывать кабель через уплотнители в салон. Для этого нужен кронштейн и лазить под машиной. Подъёмника у меня нет, ямы - тоже. Но читал, что, если антенну расположить в багажнике - тоже будет работать. И могу сказать - да, работает.

От антенны уходит четыре провода - плюс, минус и два провода кан шины. Правильно подключить кан к блок, что расположен под задними сидениями. Если у вас есть камеры 360, то можно подключить к этому блоку. Он расположено слева в багажнике за обшивкой. Тут можно посмотреть как получить к нему доступ.  На блоке один большой чёрный разъём, к которому приходят 4 провода - все, что нам и нужны. Питание надо бы взять от отдельного предохранителя, минус подключить к корпусу. Но я сделал проще - подключил все провода к проводам этого разъёма.

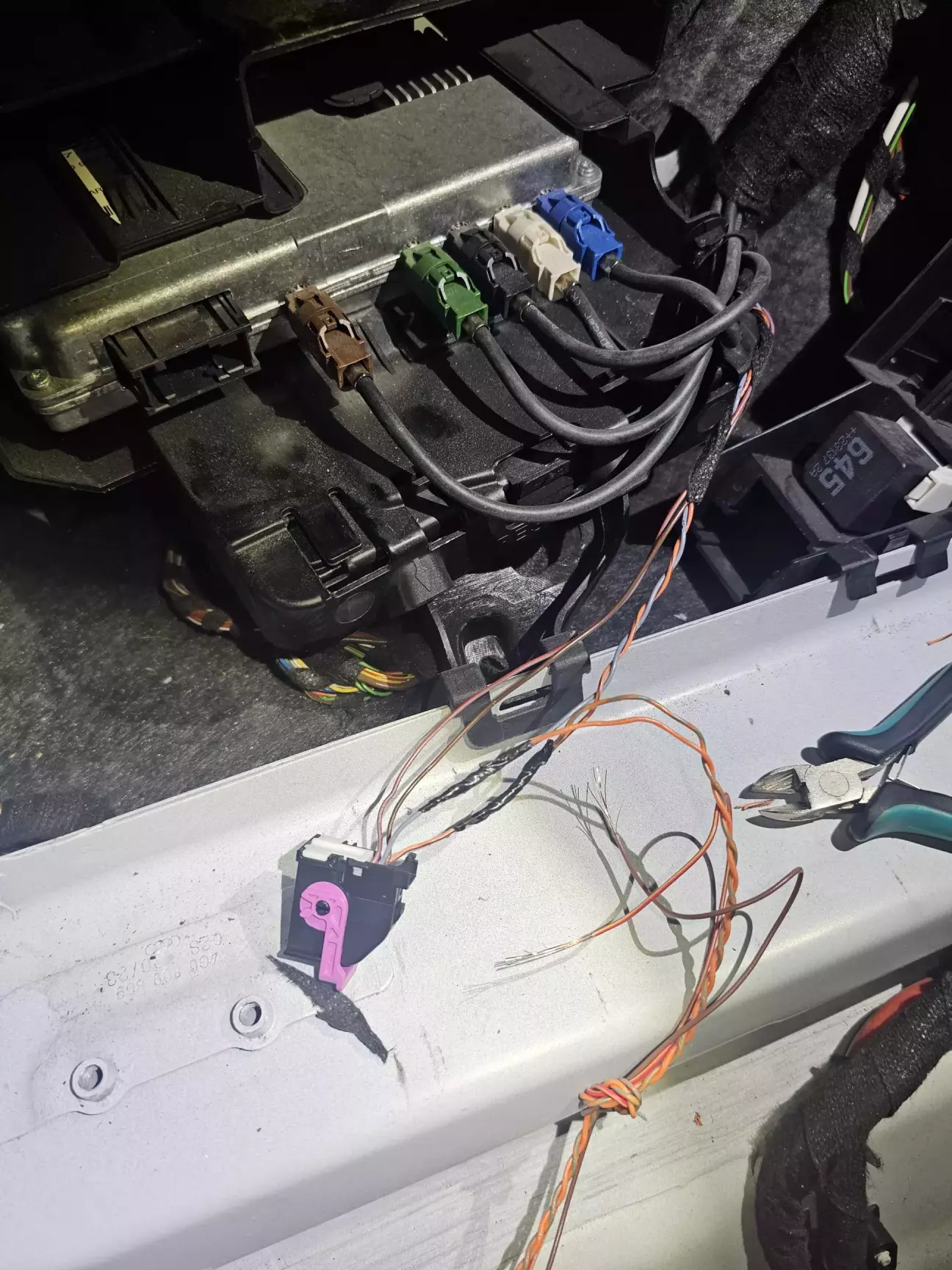

На фото - подключенные провода кан шины.

С питанием - ничего сложного. Коричневые - это минус, красный (жёлтый, оранжевый - плюс).

Жгут к антенне проложил рядом с другими проводами и довёл до ниши запасного колеса. Прикрепил на какую-то пластиковую деталь подальше от металла. Хочу сказать, что антенна имеет коническую форму и просто стяжками закрепить поперёк оси - плохая идея. Когда-то выскочит. Нужно крепить еще и вдоль.

После этого надо показать машине, что эта система есть. Для этого я использовал OBDEleven. Если всё подключено правильно, при его запуске, сразу появится сообщение о новом блоке. Можно ему разрешить автоматически его добавить.

Адаптации нужны следующие.

Если блок RDKS (65й) автоматически не добавился, то идём в блок 19 gateway – в списке оборудования включаем 65 блок.

блок 03 ABS:
BYTE 14 — Bit 6=0
BYTE 26 — Bit 1 = 0

блок 17 Dashboard / Instruments:
BYTE 3, BIT 7 = 1
BYTE 4, BIT 0 = 0
BYTE 11, BIT 2 = 1

блок 19 CAN Gateway:
— Adaptation, Tire Pressure Monitor — Activate

блок 5F Information Electronics:
— Adaptation
Car_Function_List_BAP_Gen2-tire_pressure_system_0×07 — Activated
Car_Function_List_BAP_Gen2-tire_pressure_system_0x07_msg_bus — Databus Extended
Car_Function_Adaptations_Gen2-menu_display_rdk — Activated
Car_Function_Adaptations_Gen2-menu_display_rdk_standstill — NOT Activated
Car_Function_Adaptations_Gen2-menu_display_rdk_over_threshold_high — Activated

После этого должно все заработать. Можно вывести на экран и на панель приборов картинку с датчиками. Реальное давление появляется не сразу. Пишет ,что надо проехать 25 км. Но появляется намного быстрее.
