Всім привіт)
З заводу в мене стояла тільки задня камера огляду, тому будемо доставляти і передню)

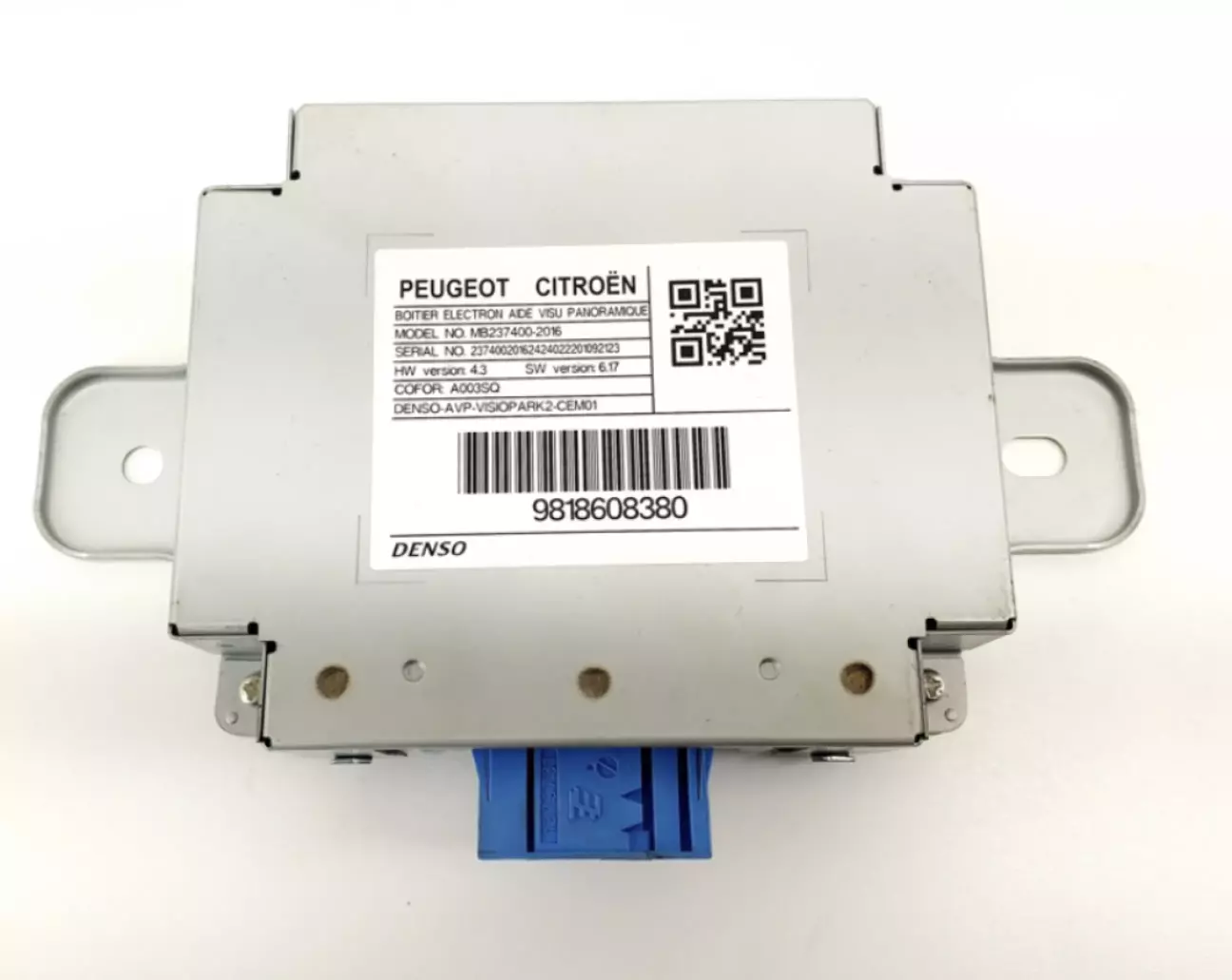

Для реалізації даної функції нам потрібен блок який буде зліплювати зображення з двох камер і передавати на головний пристрій

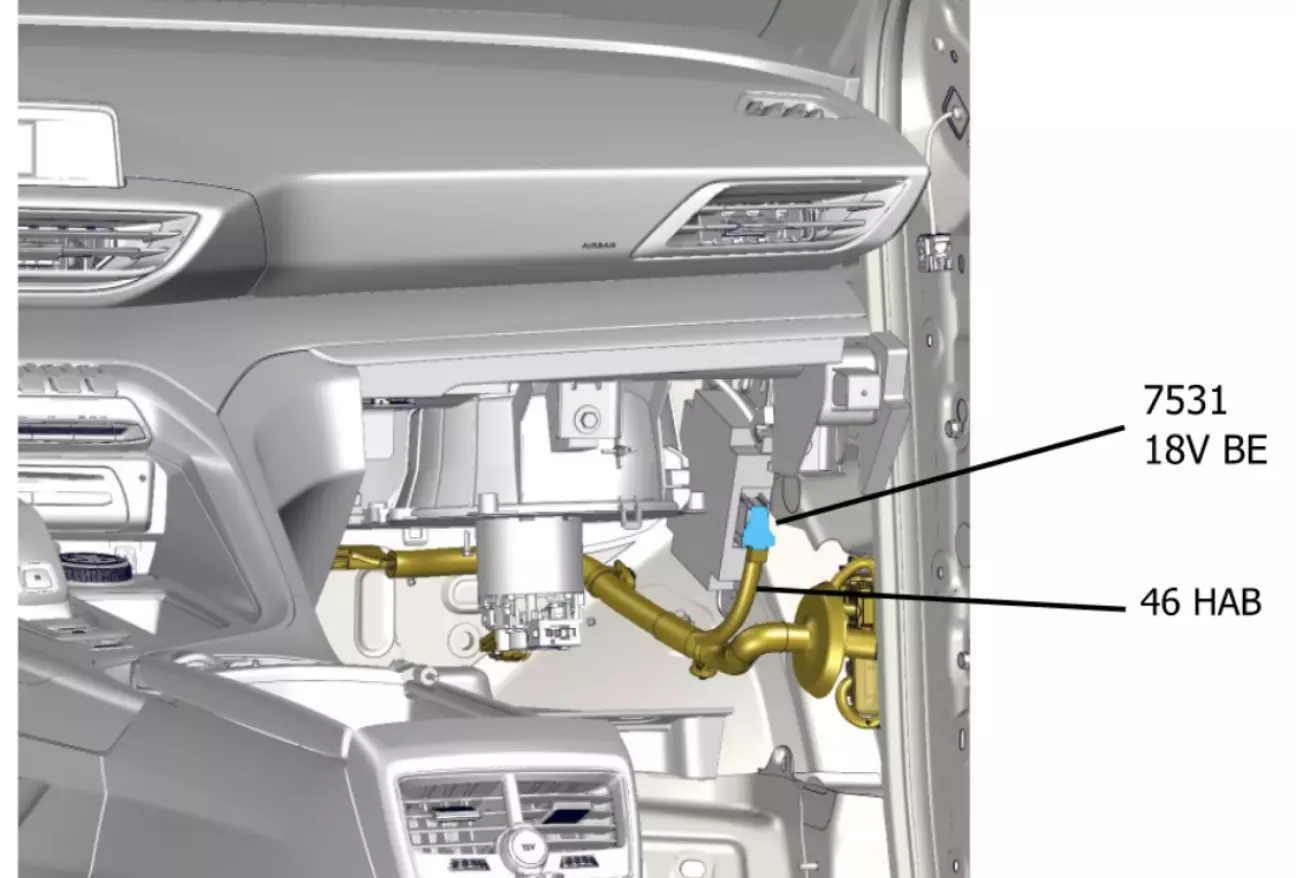

По заводу даний блок стоіть за бардачком,

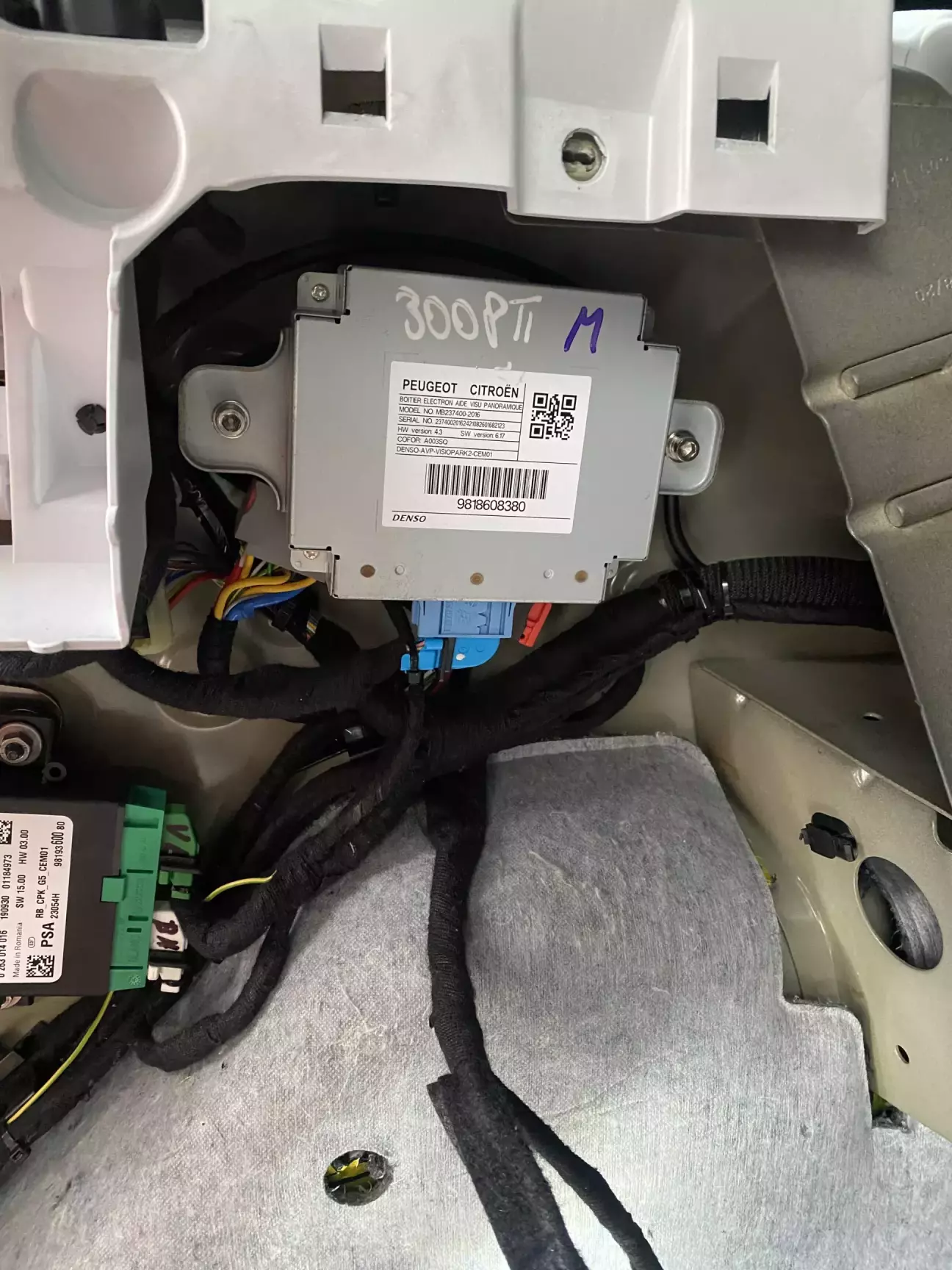

в моєму випадку я його розмістив в багажнику, пізніше поясню чому)

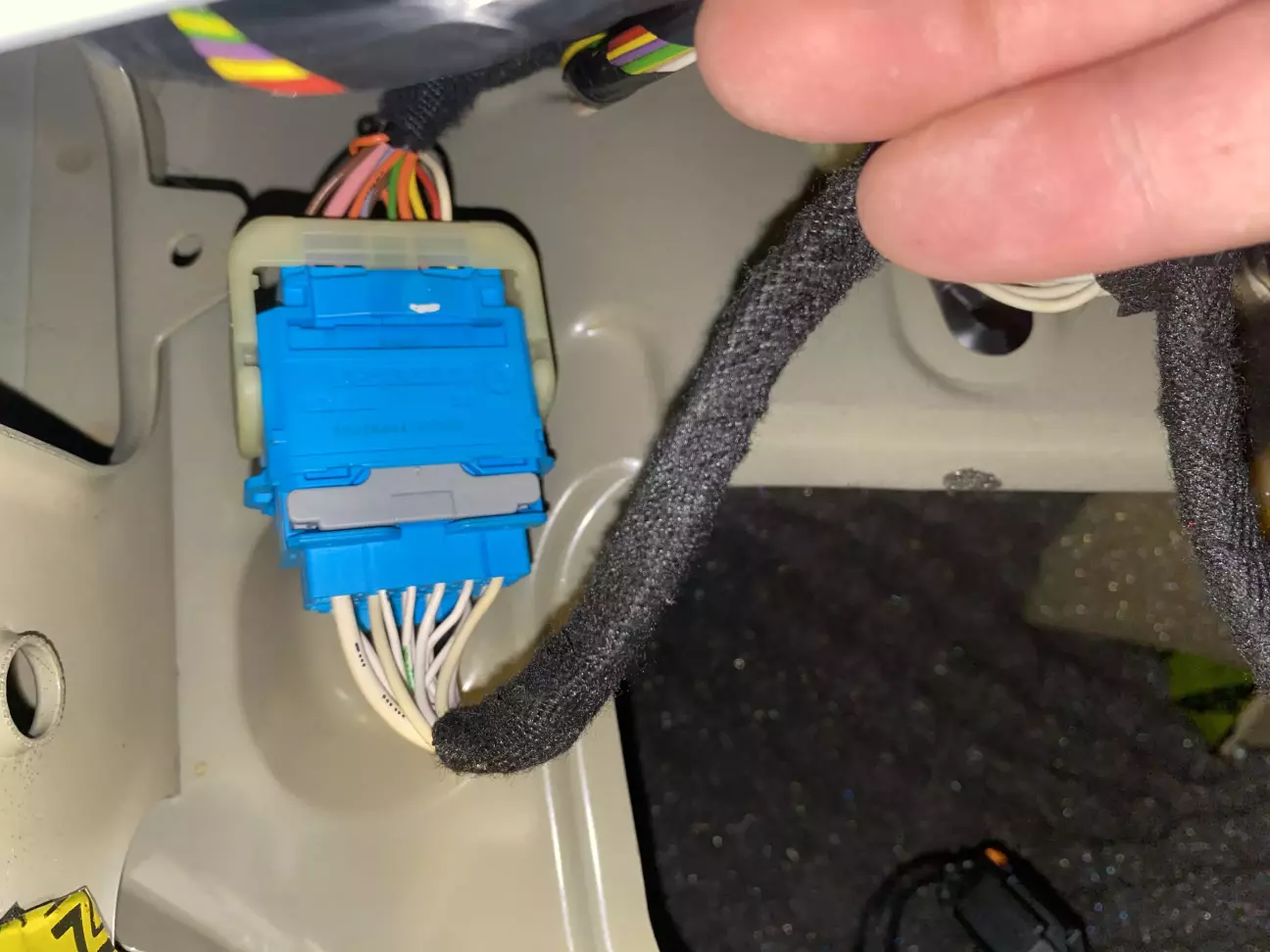

Задня камера підключена в роз’єм IC82B
він синього кольору і знаходиться з лівої сторони
Камера заходить -AV на 12pin +AV на 11pin, живлення 12В на 14pin які напряму ідуть на на головний пристрій і коли ми включаємо задній хід подається живлення і вона включається.
Ці три дроти ми відключаємо і заводимо на наш блок VisioPark2, оскільки в мене з заводу немає заложеної проводки для цього блоку тому саме простіше місце щоб не тягнути кучу дротів є саме в багажнику над блоком прицепного так як треба протягнути тільки 4 дроти передньої камери все інше CanH, CanL і живлення вже є там і можна все взяти з інших блоків!

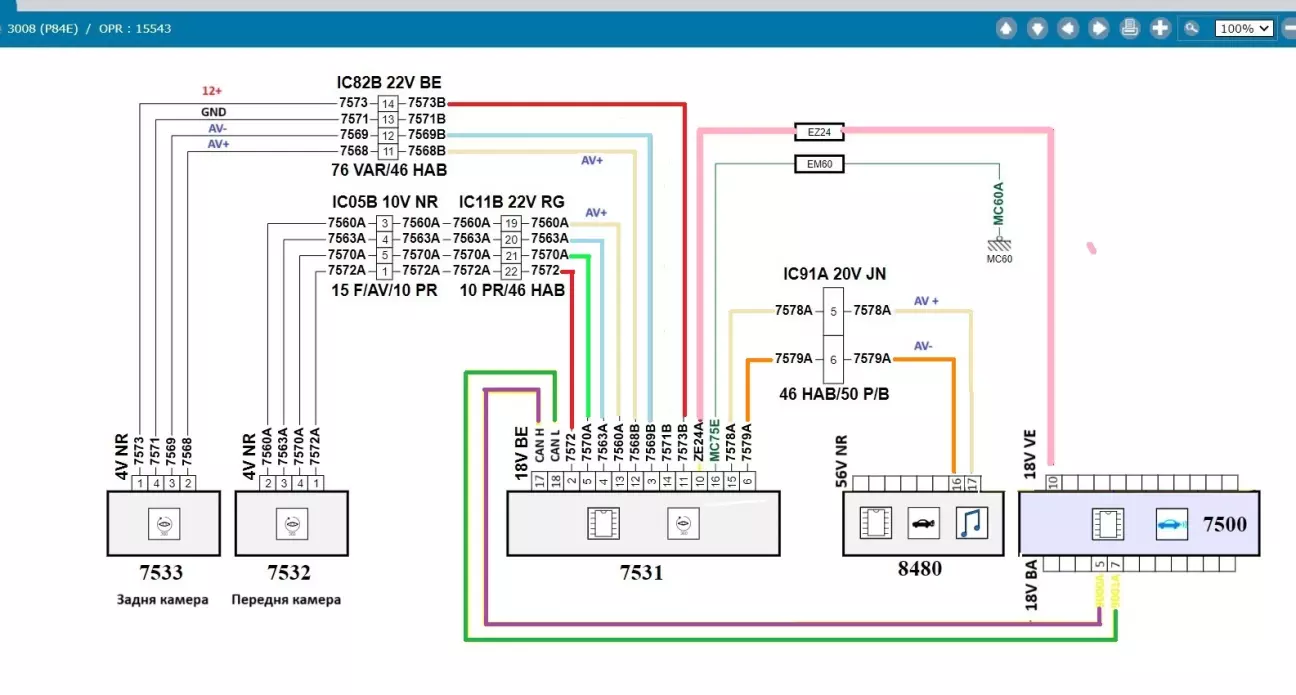

Тепер саме головне, це схема що звідки і куда
І так що ми тут маємо, 7500 це блок парктроніків звідси безпроблем беремо наші CAN і живлення доя блоку VisioPark2. Передня камера по схемі 4 дроти, оце єдине що треьа прокласти по машині - притягуємо.

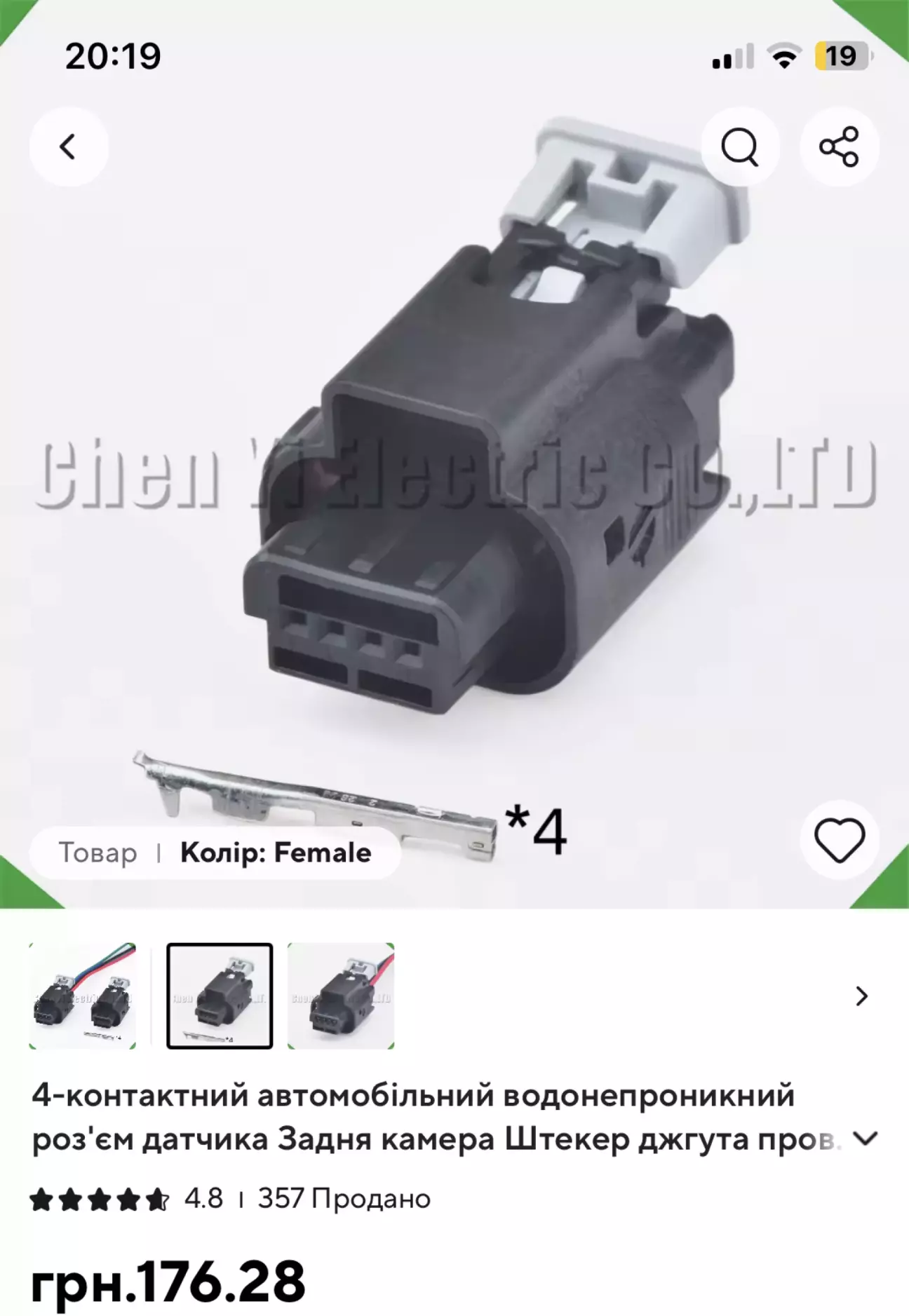

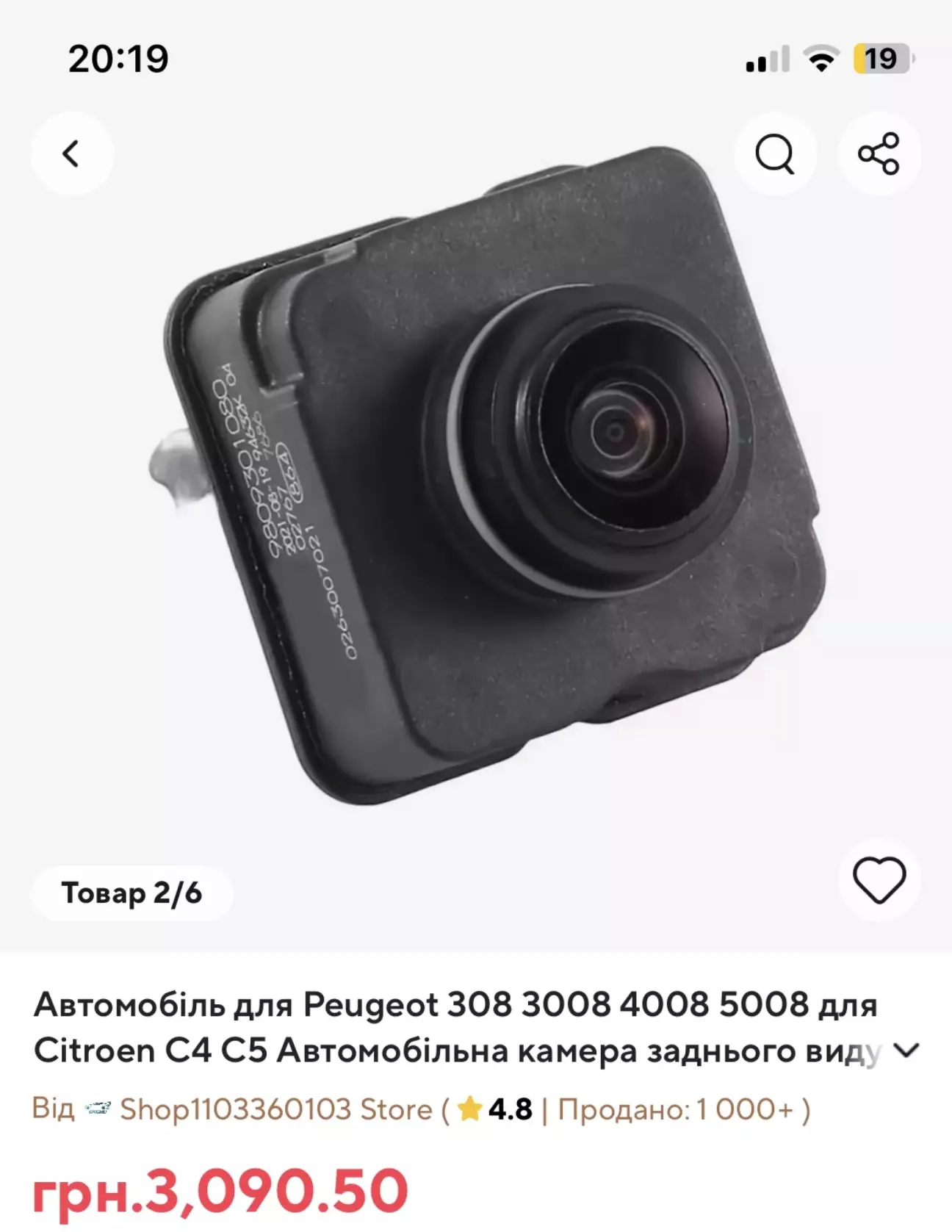

Передню камеру з куском провода купив на розборці, але на Алі їх повно)
Що стосується переднього бампера, там є розмітка де і якої форми робити виріз під камеру) В моєму випадку саме складніше було найти кронштейн кріплення камери, окремо я незнайшов - купив з поломаним бампером в Україні)

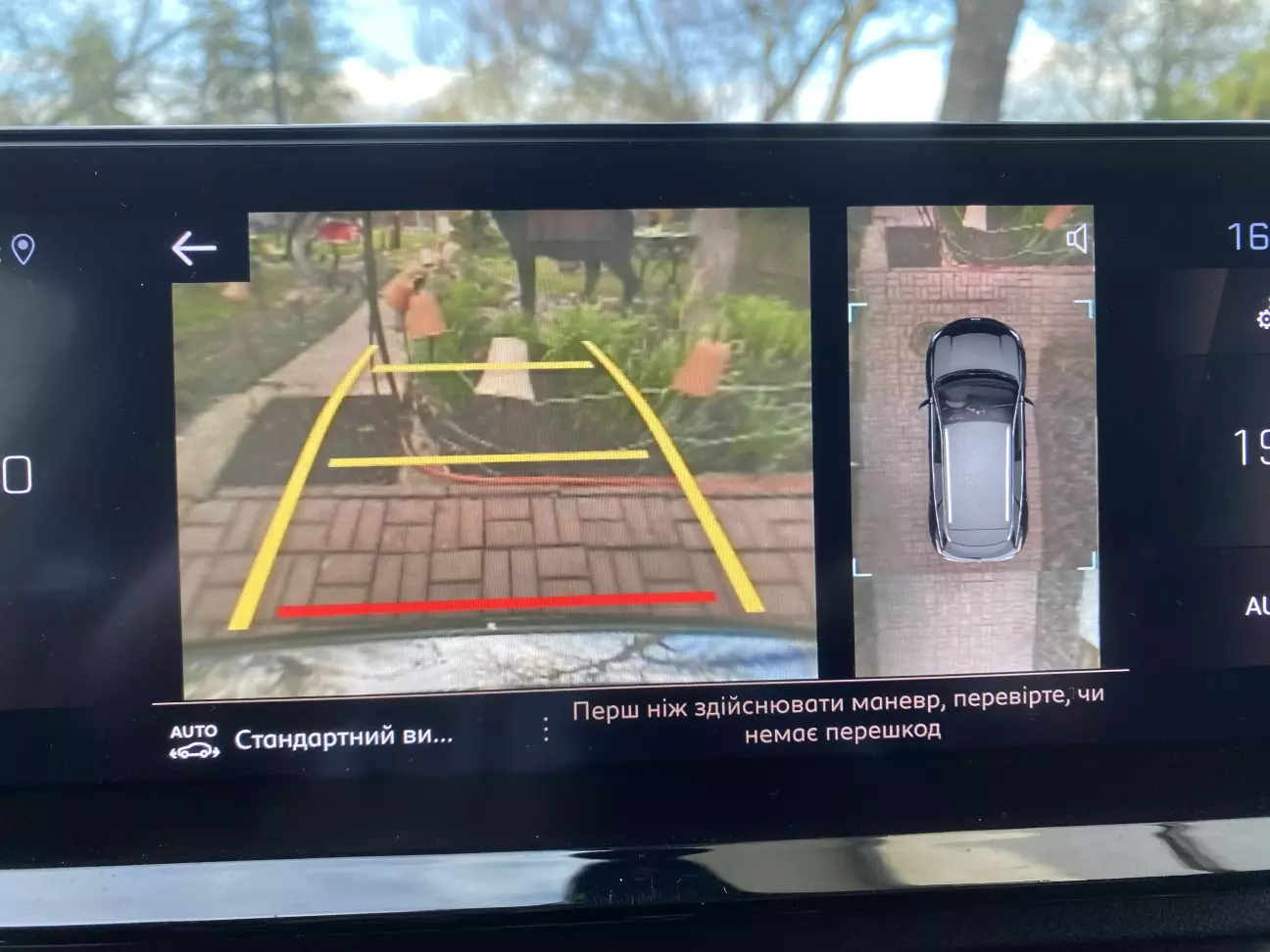

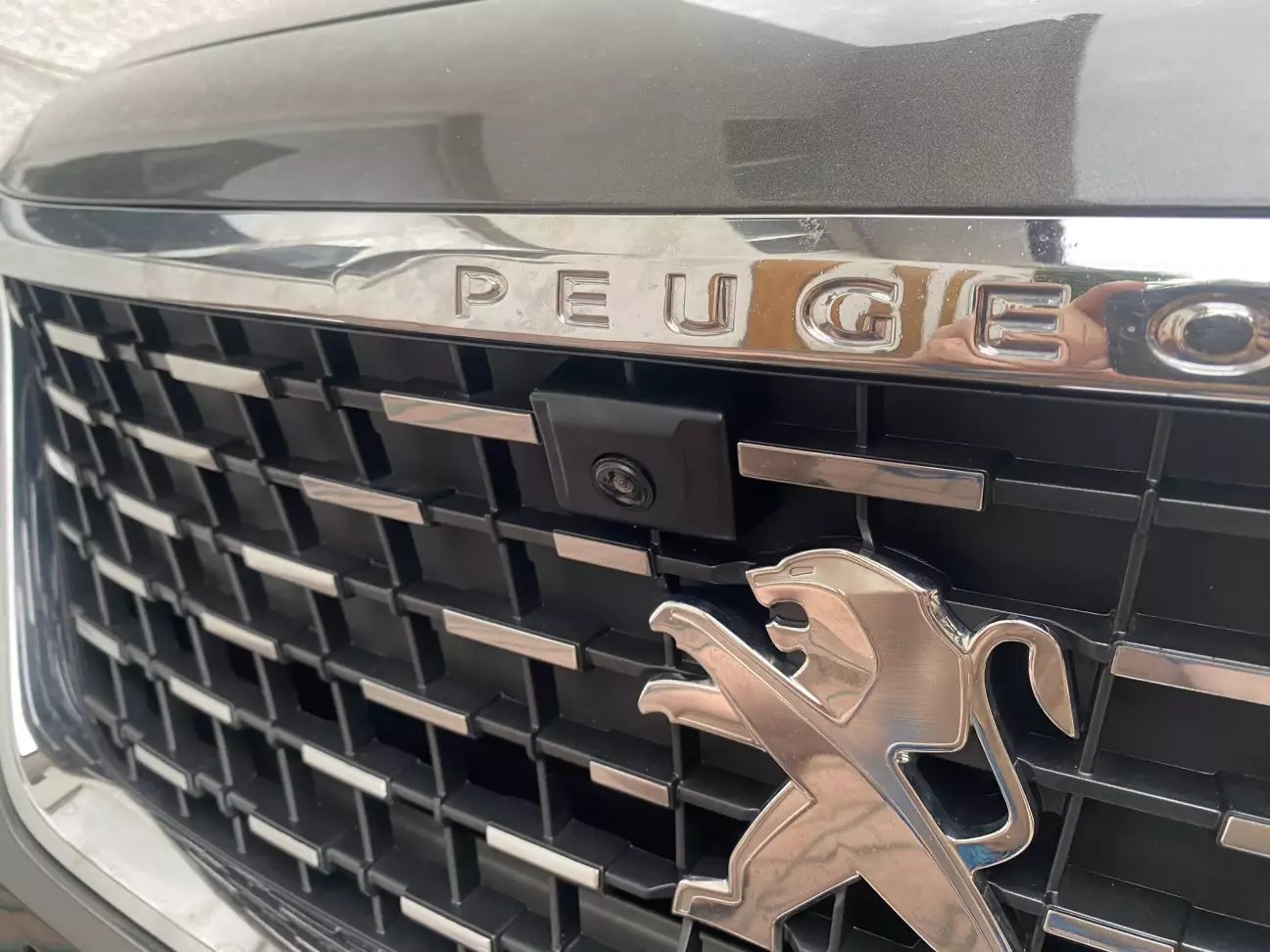

Ну ось результат)

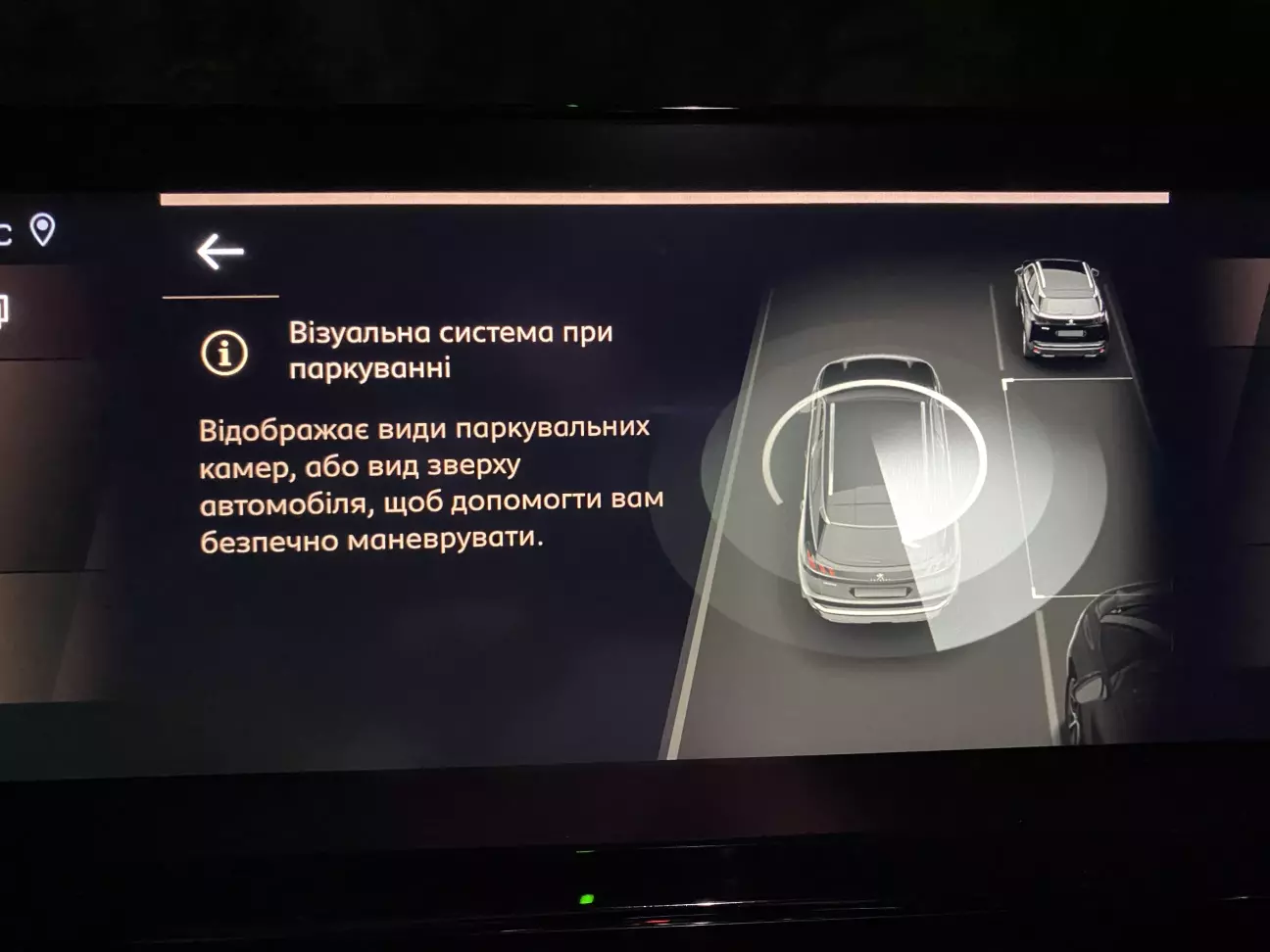

В загальному це все, далі треба телекодувати і маємо такий результат)
Да якість зображення відверто дуже погана, але коли підіжаєш до перешкоди з переду то автоматично включається передня камера і це дуже прикольно)
І що ще прикольно можна примусово включити передню камеру)
