Установка панели приборов Venator. Часть 1.

Немного предыстории:
Когда зарегистрировался на этом сайте, я сразу написал хотелку. Одним из пунктов как раз эта чудо панелька. Все началось с того, что я в интернете увидел картинку панели приборов с BMW. Ну, естественно, загорелся. На работе на одном составе так же показометры выведены на монитор. Этот факт доказал, что затея реальна. Ну начал собирать информацию, читать просторы интернета. Естественно, рано или поздно, я должен был наткнуться на форум, где несколько энтузиастов уже собрали желаемую панель приборов. Собственно дальше ничего изобретать не нужно. Просто собрать воедино. Разработчикам огромное спасибо. Они, в начале проекта, давали возможность собрать все самостоятельно. Однако такой щедростью начали барыжить не хорошие люди, продавая панельку. В итоге проект стал доступен для самостоятельной сборки только в демо версии (ограничено отображение скорости до 60 км/ч или количество настроек и скинов). Коммерческая же версия доступна за денежку. При том не дешево. Более того, разработчики могут полностью интегрировать панель в машину под ключ за отдельную плату. Но это все не мой вариант. Конечно коммерческую версию приобрести придется, но это будет позднее. Вот ссылка на тему compcar.ru/forum/showthread.php?t=9704
Не принимайте за рекламу. Просто обязан сослаться на первоисточник.
Ну теперь за дело:
Кто желает разобраться досконально, как это делал я, начать можно с блога разработчика frud где он детально описал что и как он делал.
В общем я это все пишу конкретно для установки на VolksWagen Transporter T4 с двигателем ААВ 2,4D, механической коробкой передач и передним приводом до 1996 года выпуска. По мере сборки буду выкладывать что и куда подключается, как собирается и сколько что стоит (стоимость программы Venator узнавать у разработчиков [email protected]). Таким образом владельцы таких же бусов могут пойти по протоптанной мной тропе.
Панель приборов Venator задумывалась как универсальная из за того, что сбор данных происходит непосредственно от датчиков, а не разные там шины типа CAN и тд. Какая радость! У меня на машине из электроники только сигналка да магнитола. Нас полностью устраивает.
Для сборки понадобится:

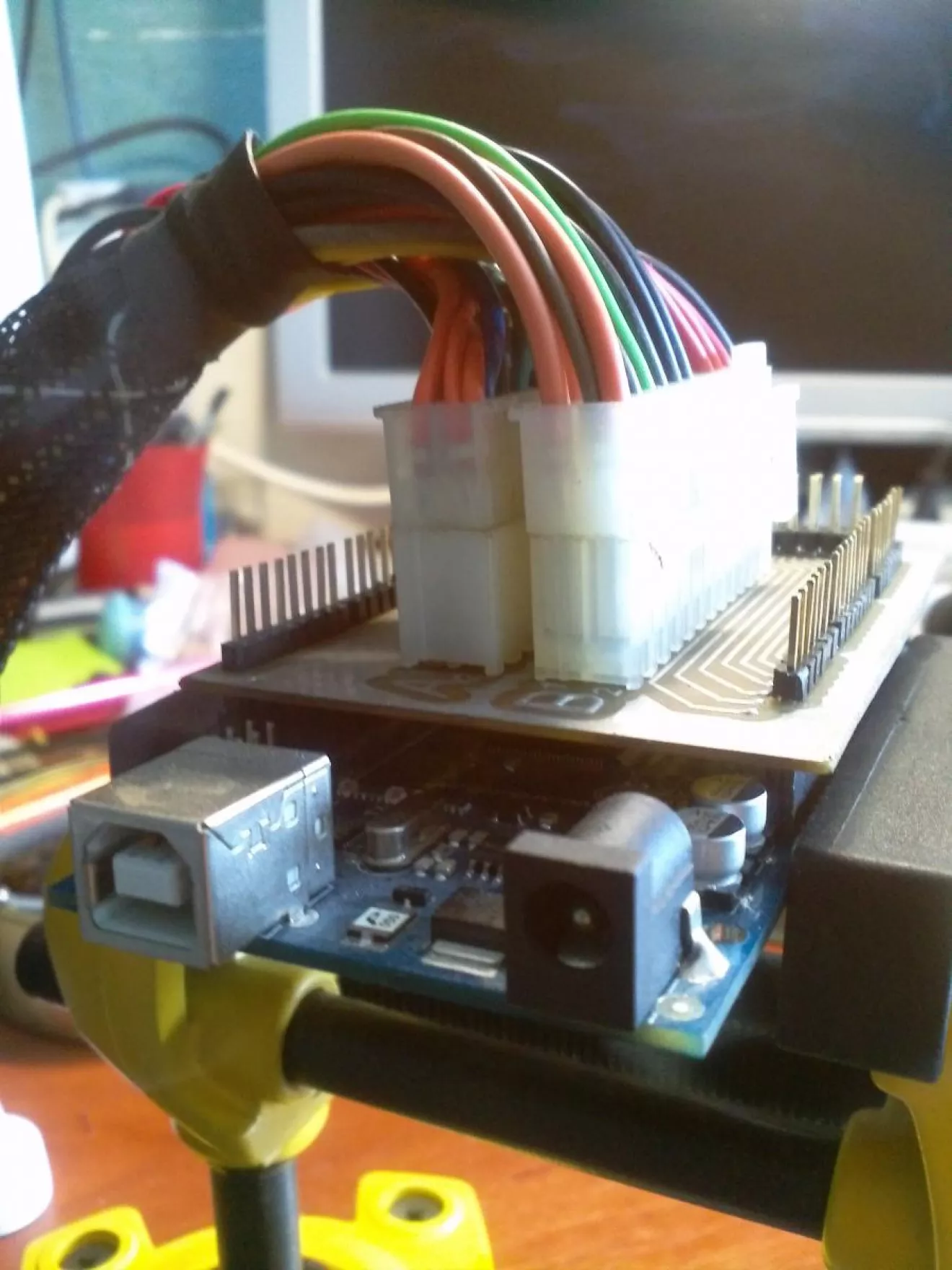

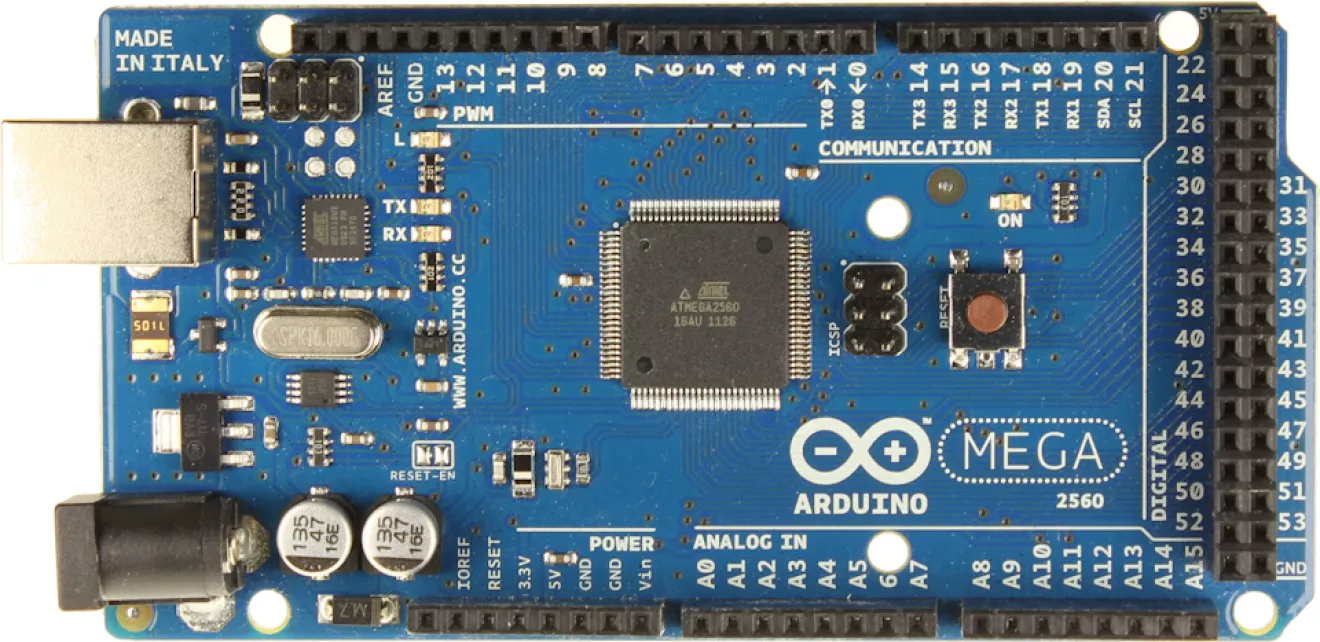

1) Arduino Mega 2560 R3. Я купил первую такую за 200 грн. Китайскую. На сегодня можно найти в Харькове за 240. В машину буду ставить оригинал. Нашел за 380 грн.

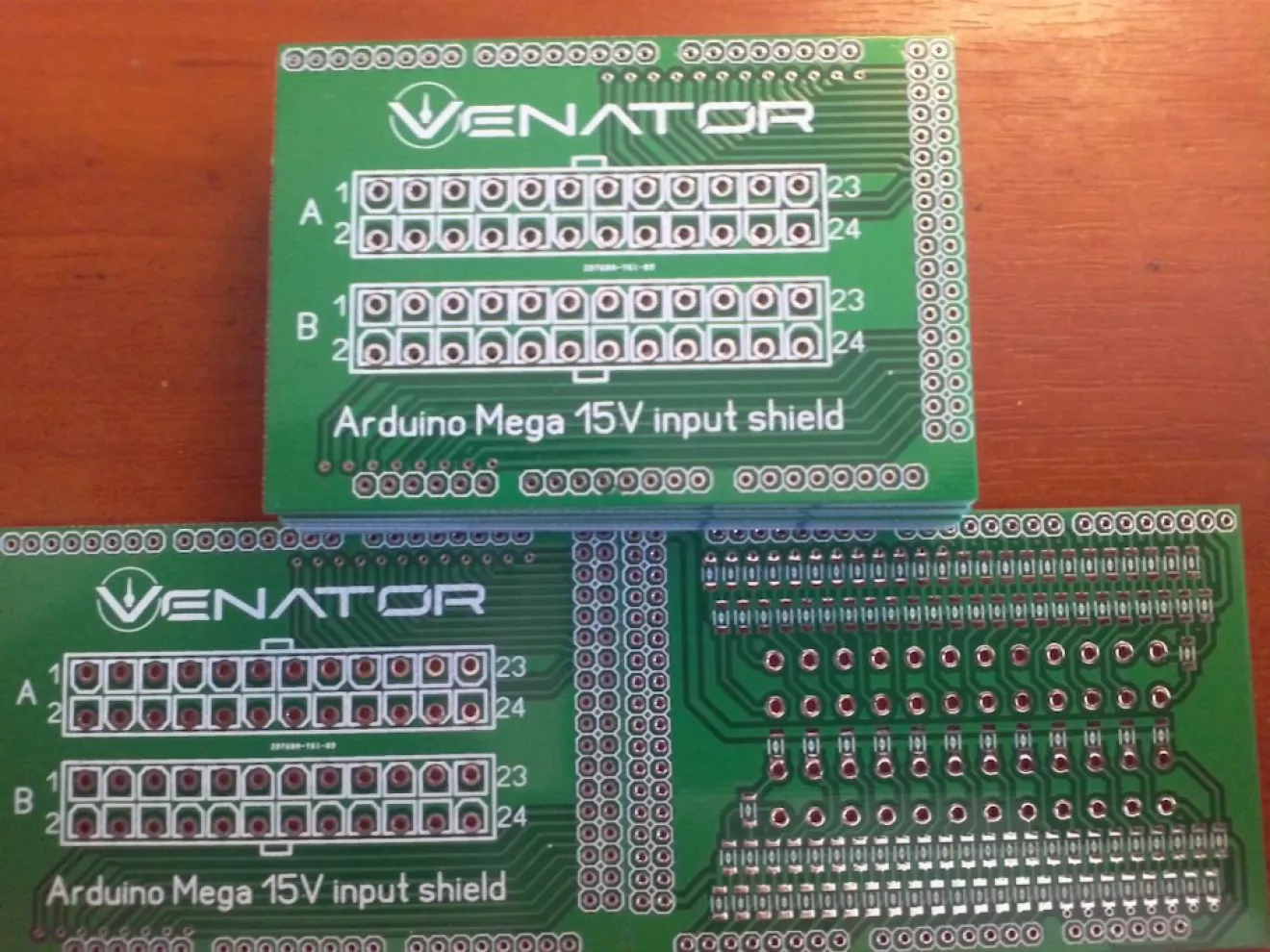

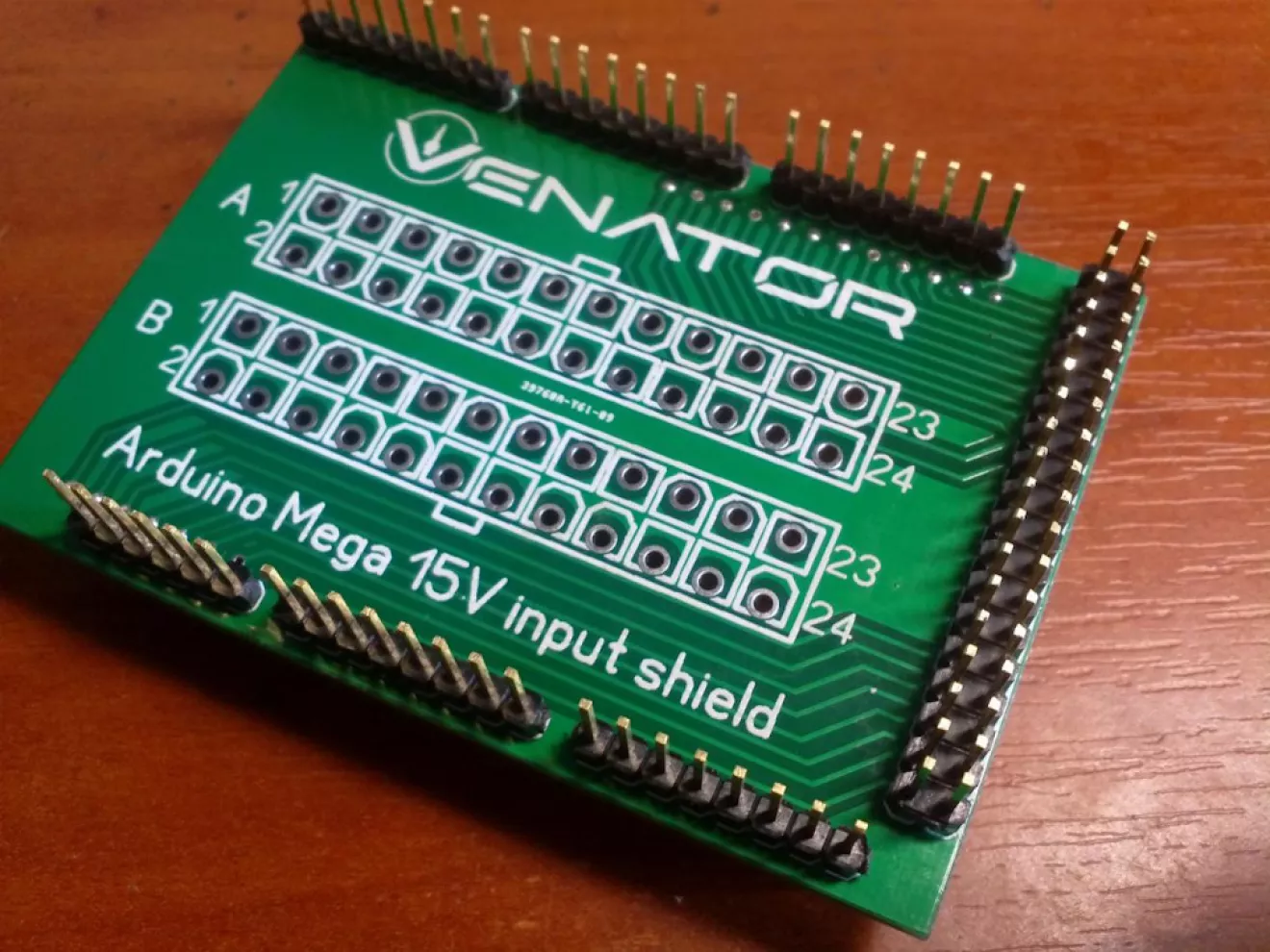

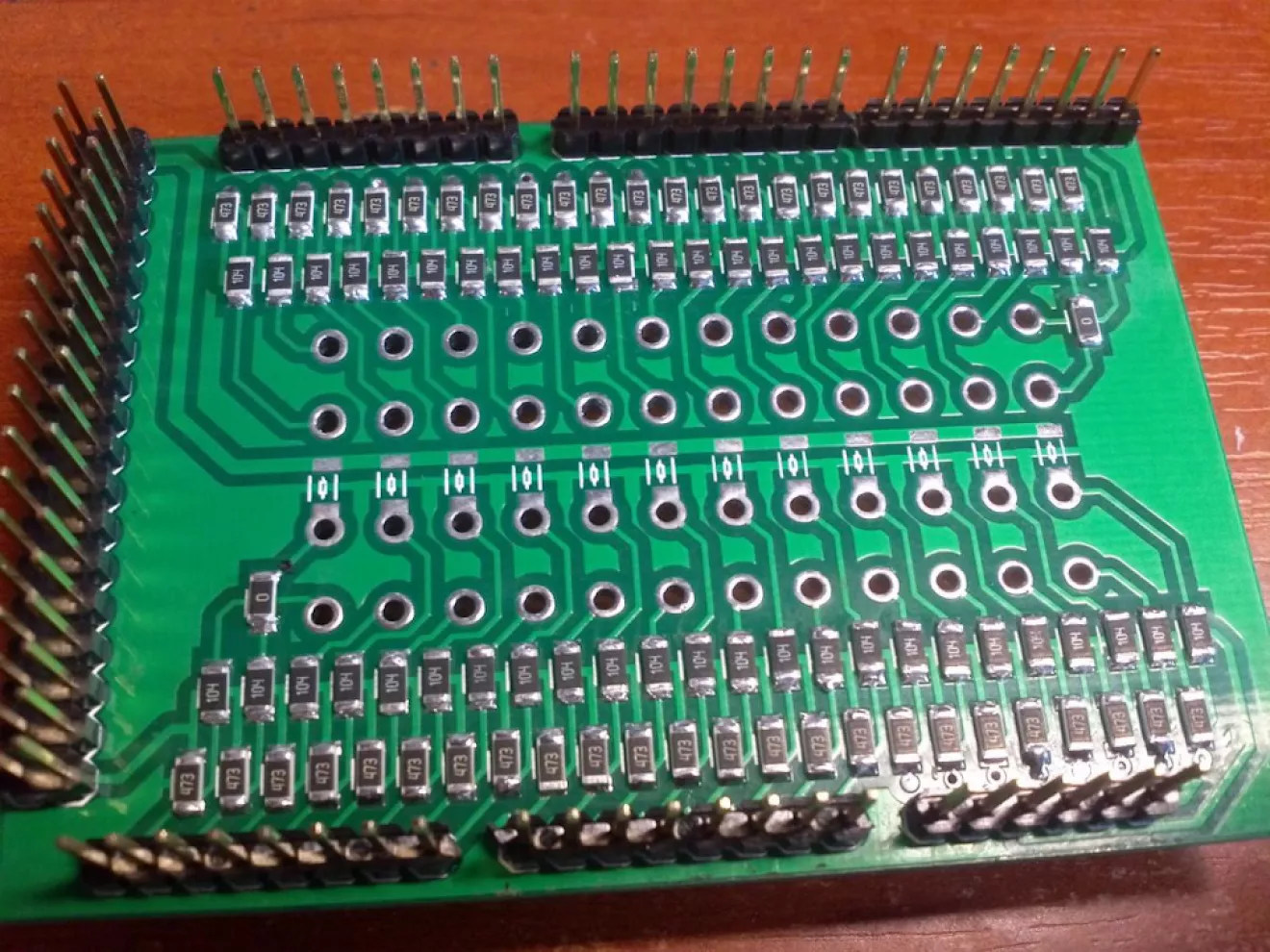

2) Шилд Venator. Разработчики шагнули вперед и уже делают одноплатные блоки, но у меня не такой. Шилд представляет из себя плату с резистивными делителями напряжения. Если руки ровные, в принципе можно сделать самостоятельно.

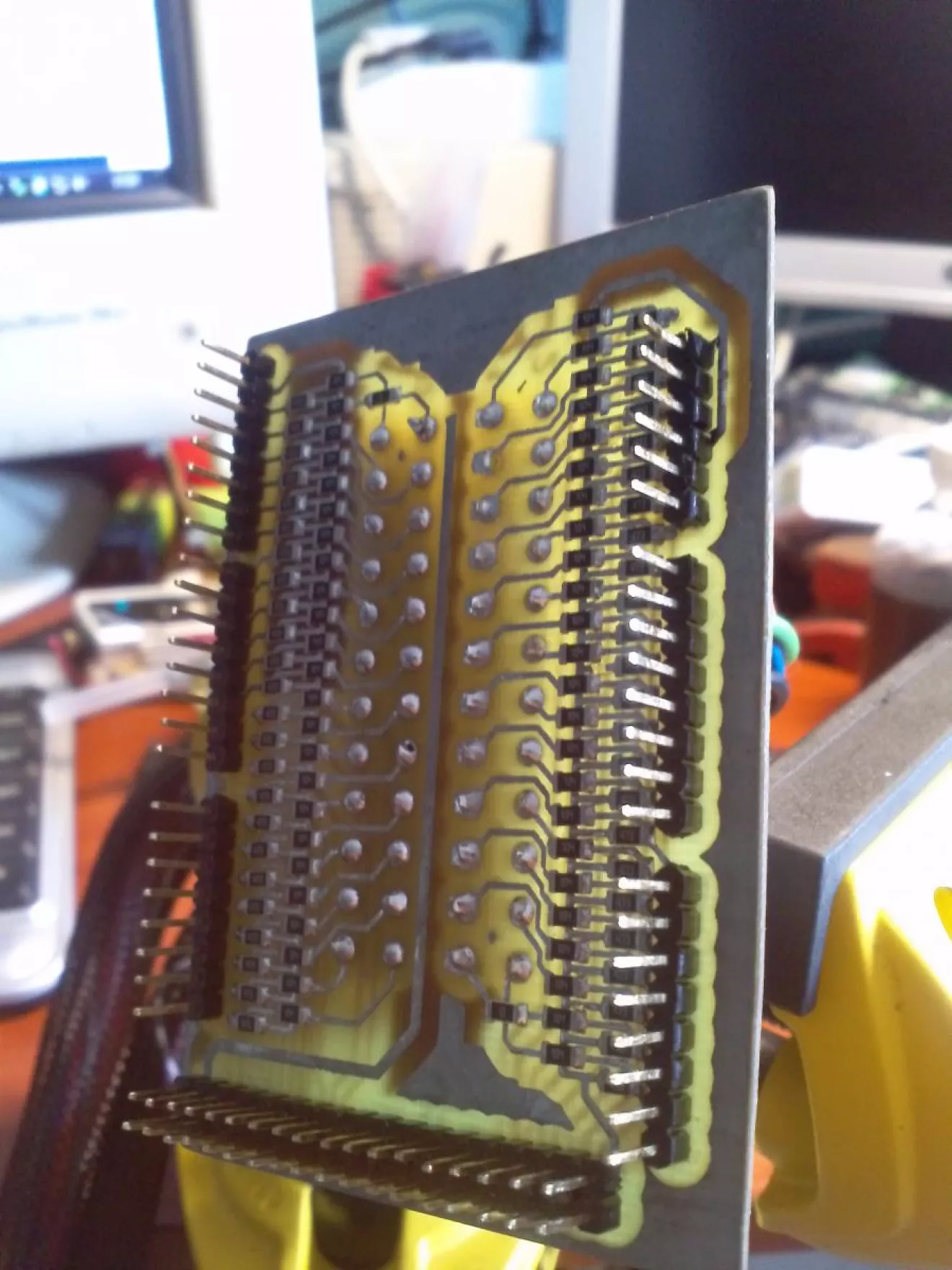

Но мне подвернулся официальный шилд от человека, которому он более не нужен за 150 грн (делать самому было влом и я согласился).

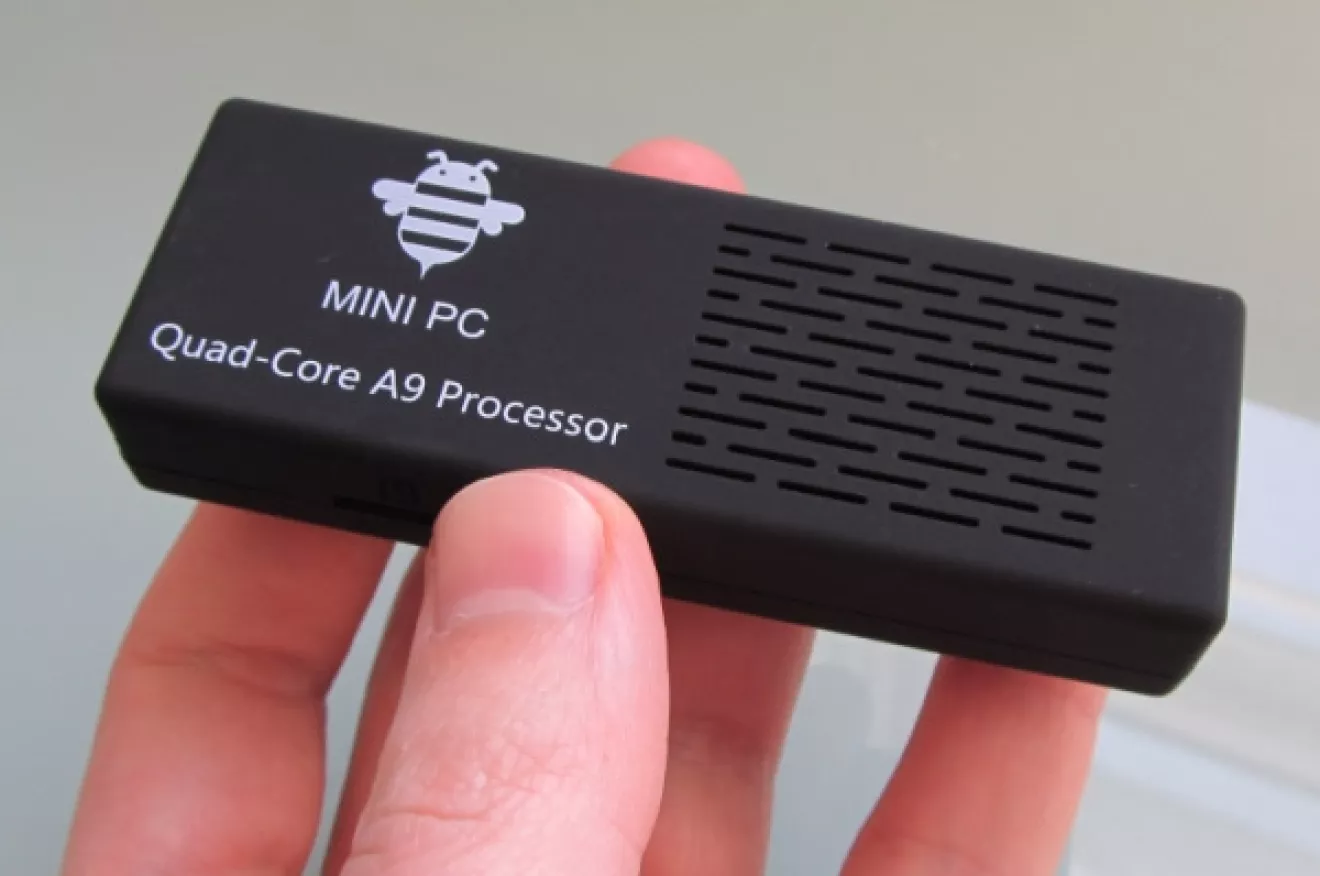

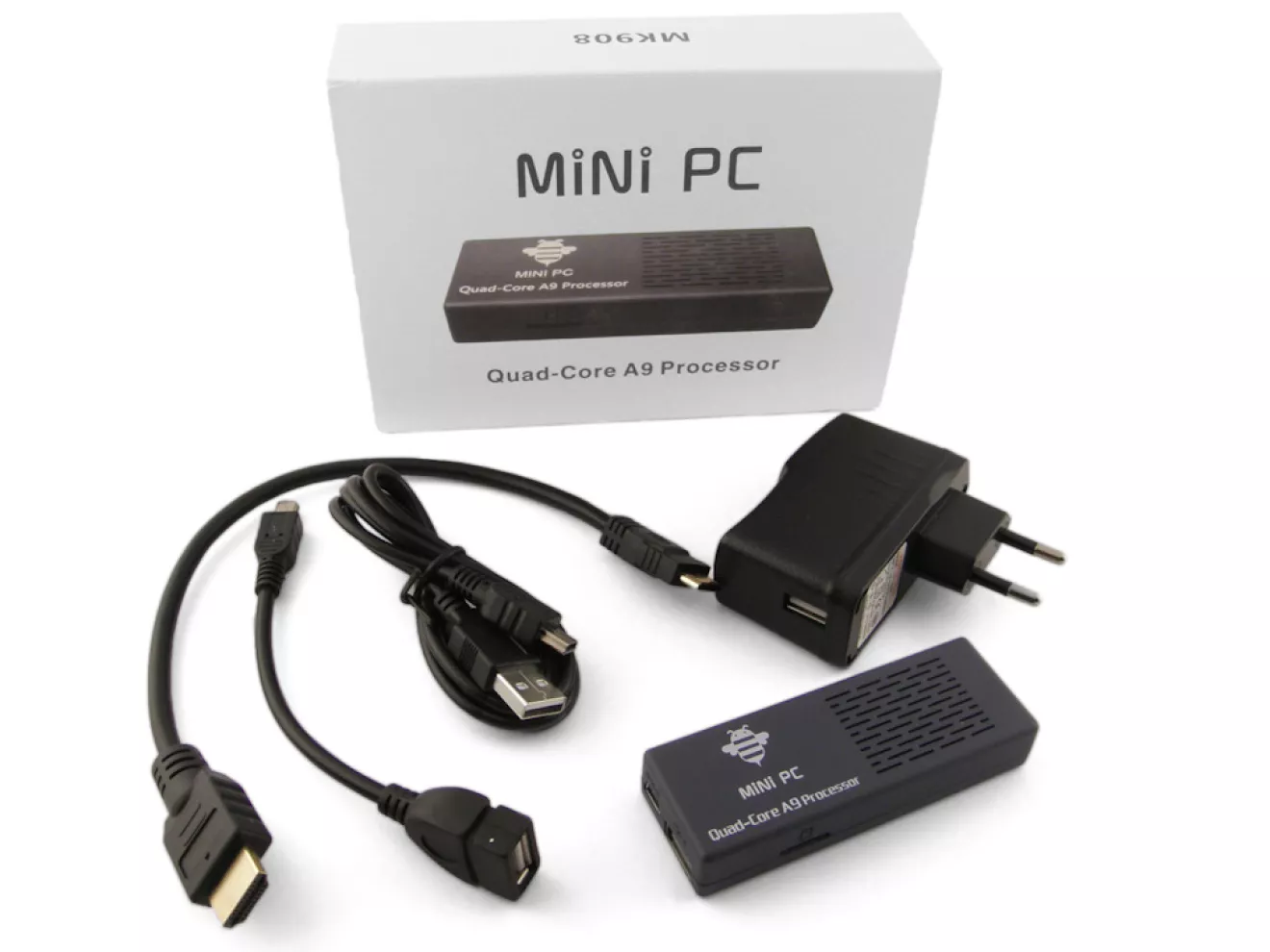

3) Компьютер на базе Android или Windows. Я на просторах интернета нашел и купил за 800 грн ТВ приставку под Android. MK908 RK3188. Производительности более чем достаточно, мега компактный размер, минимальное энергопотребление.

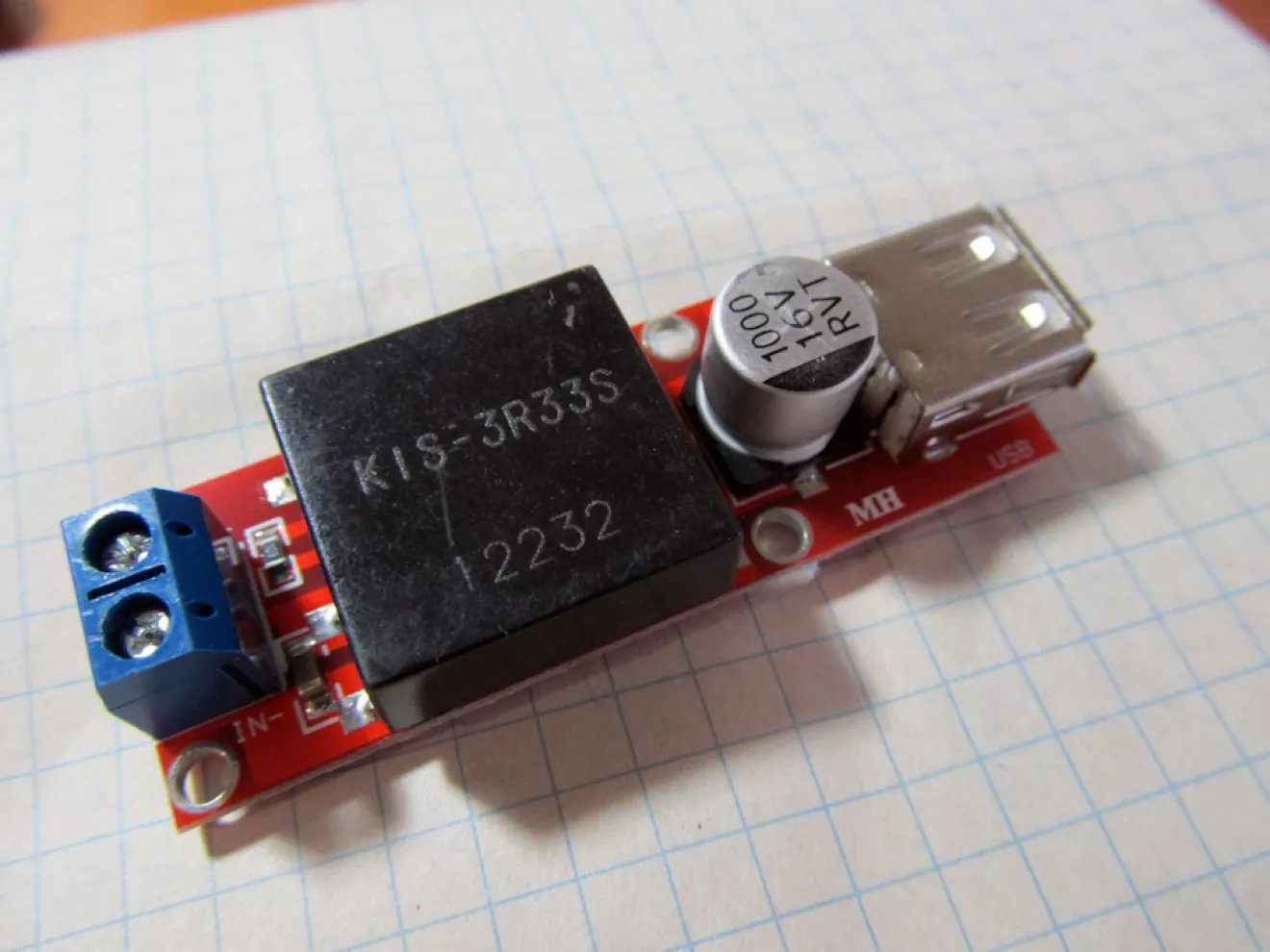

4) Блок питания. Для большинства устройств выше в списке хватает питания 5 Вольт от USB. Рекомендуют, да и я так поступил — купил блок KIS-3R33S. Сразу несколько штук. Регистратор тоже ж надо куда то подключить. А прикуриватель не вариант.

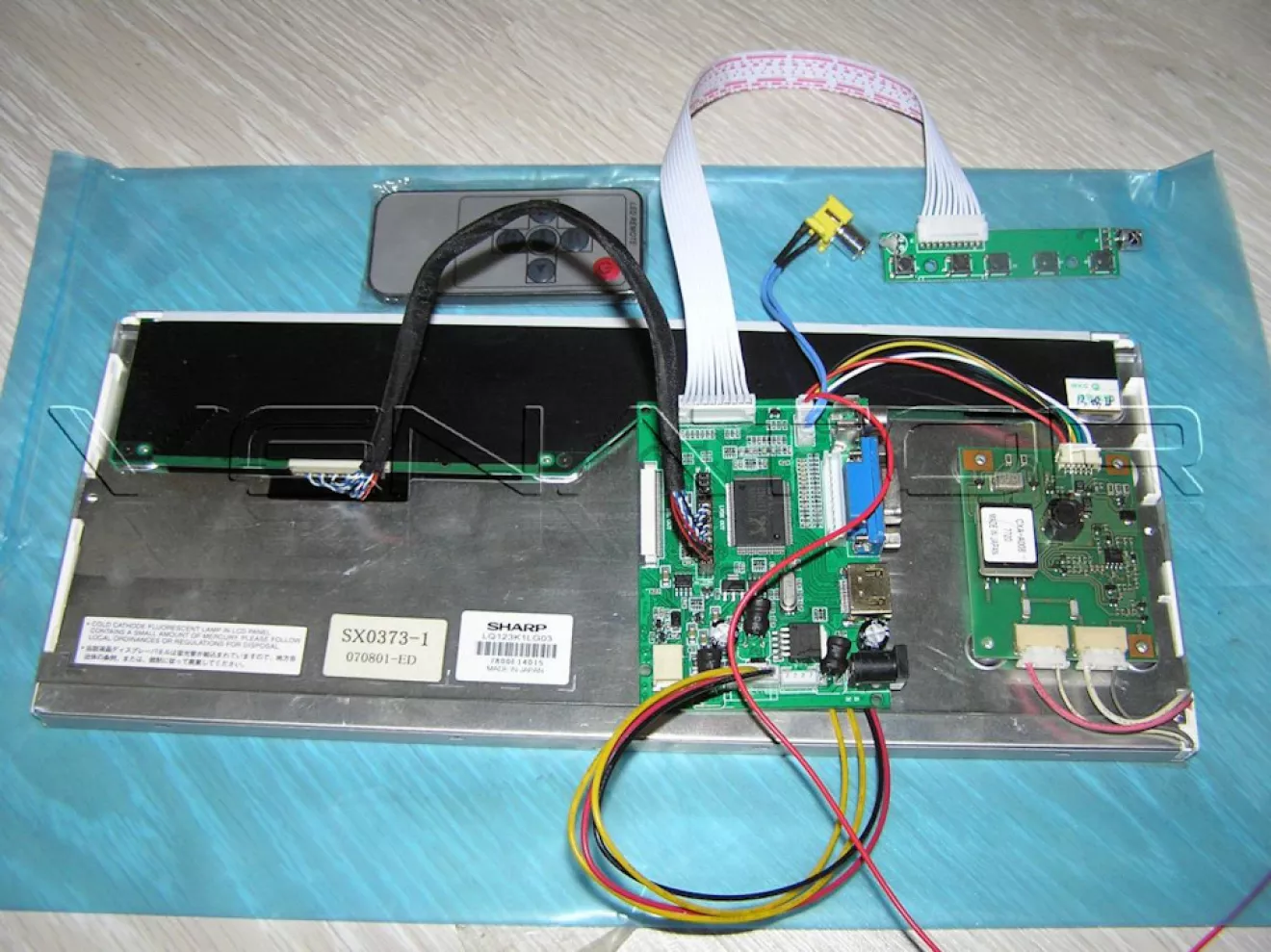

5) Отображение информации. В принципе хватило бы и планшета вместо компьютера и дисплея, но это тоже не мой путь (хотя для тестов я именно им и пользуюсь). Однако в машину буду устанавливать феншуйную матрицу SHARP LQ123K1LG03. Стоит очень дорого и её мне не хватает для полной сборки.

6) Контроллер HDMI+VGA+2AV для матрицы.

Вместе матрица и контроллер стоят в районе 4000 грн.

7) Так же можно поставить реле времени (для задержки отключения) Time Relay Module FRM01.

8) Я использую соединение через USB. Однако можно использовать соединение Wi-Fi (подключать даже несколько устройств, в том числе мобильник). Но я считаю, что беспроводному соединению нет места в важных системах. И все же Wi-Fi Hi-Link — RM04 можно установить. Для него требуется перепрошивка.

На этом список железа заканчивается. Теперь о программной части:

1) Операционная система Android v.4.2.2. Минимум для установки программы Venator

2) Adobe Air — без него не работает программа. Скачать можно официально бесплатно

3) TCP SerPort Auto — нужно для соединения с Arduino через USB

4) Venator — программа отображения.

Если сложности не пугают и желание не отпало — в следующей части продолжим.
