Усилитель Bose покинул чат 🤷🏻‍♂️ Проблема пока не решена.

Всем привет.

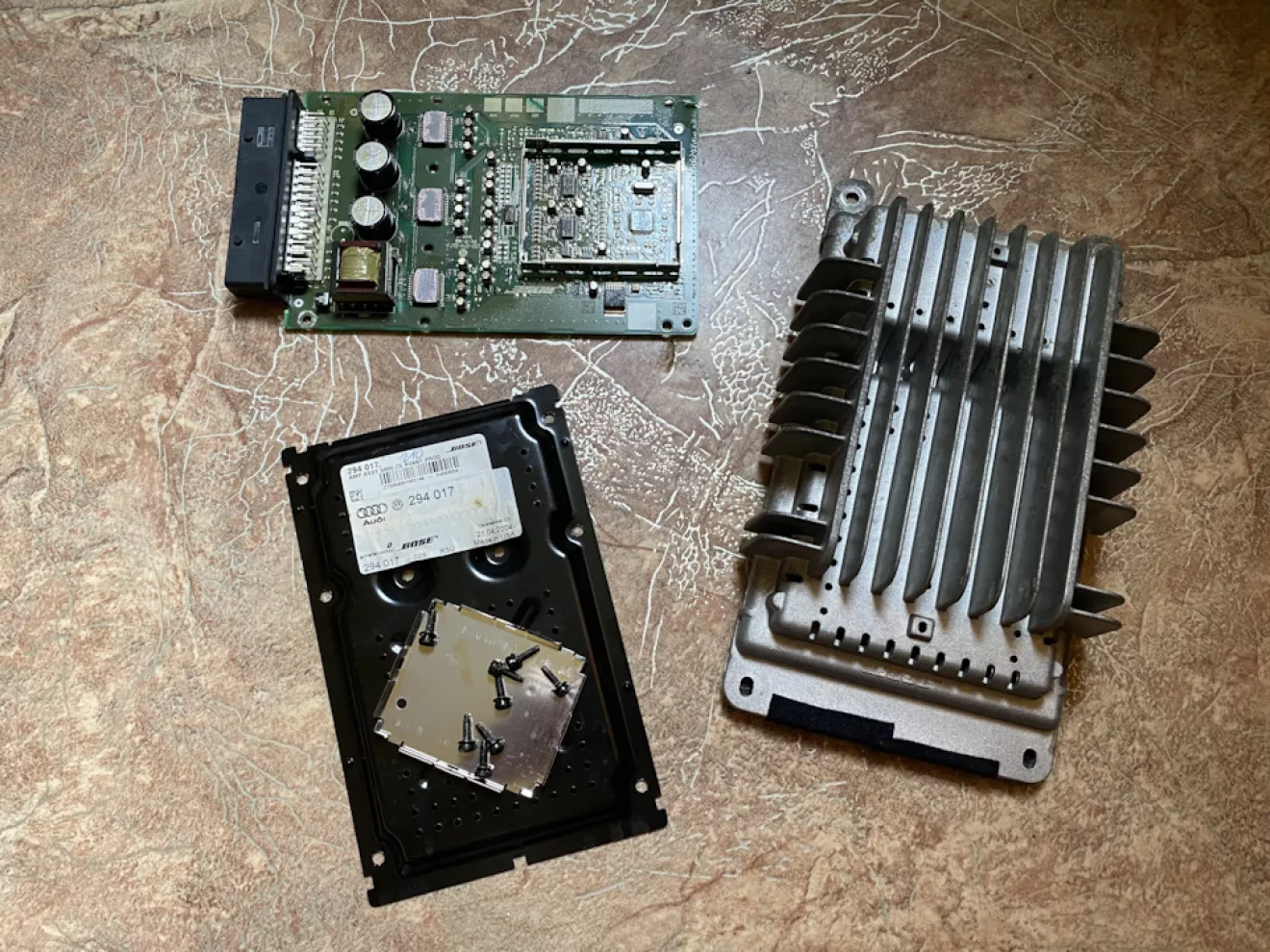

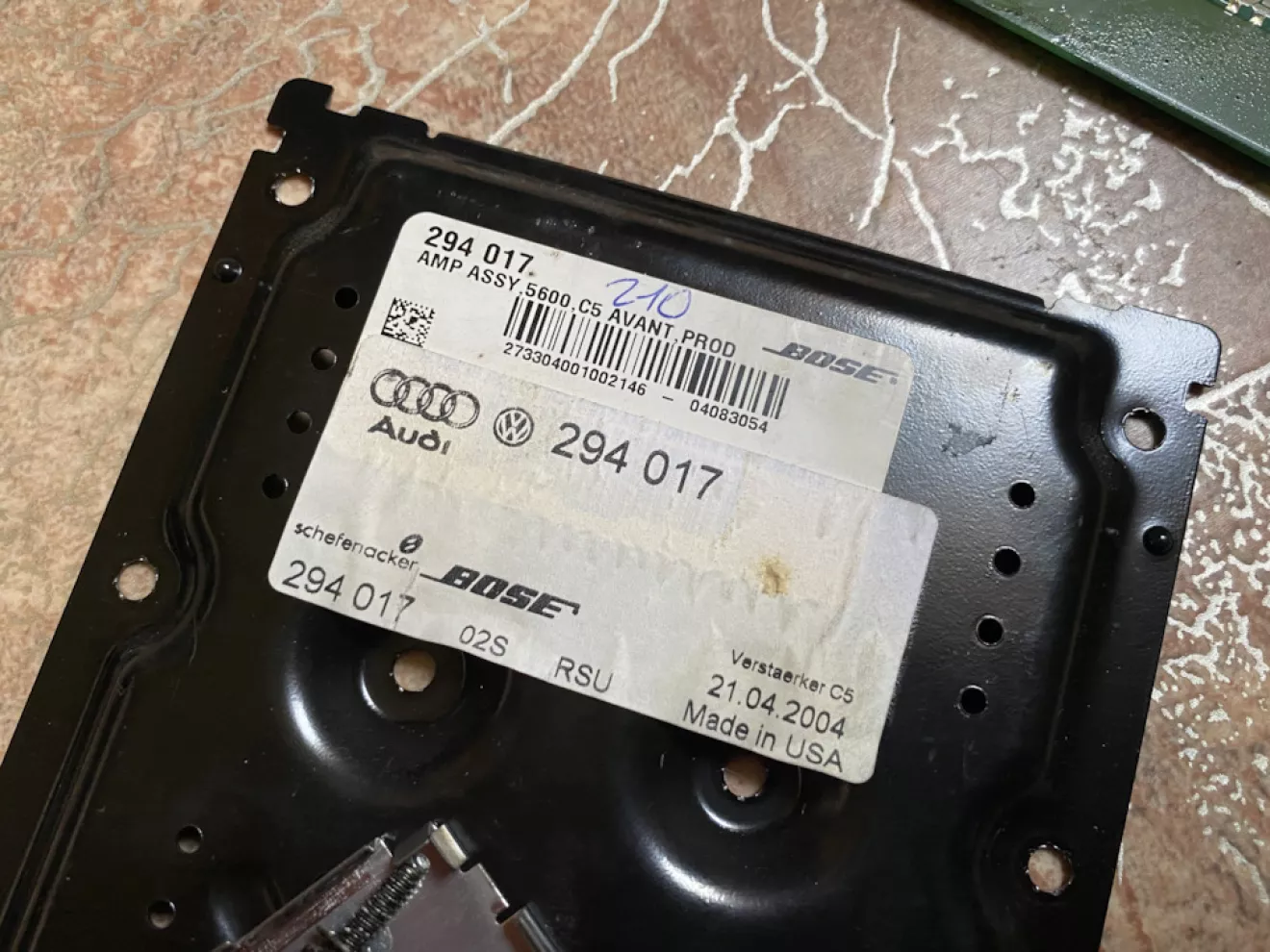

Вчера за минуту снял усилитель, сложного ничего нет. По крайней мере с таким как у меня. Снял разъём, открутил вверху 2-е гайки под 8-ю голову маленькой трещёткой, а низ просто вставляется в паз.

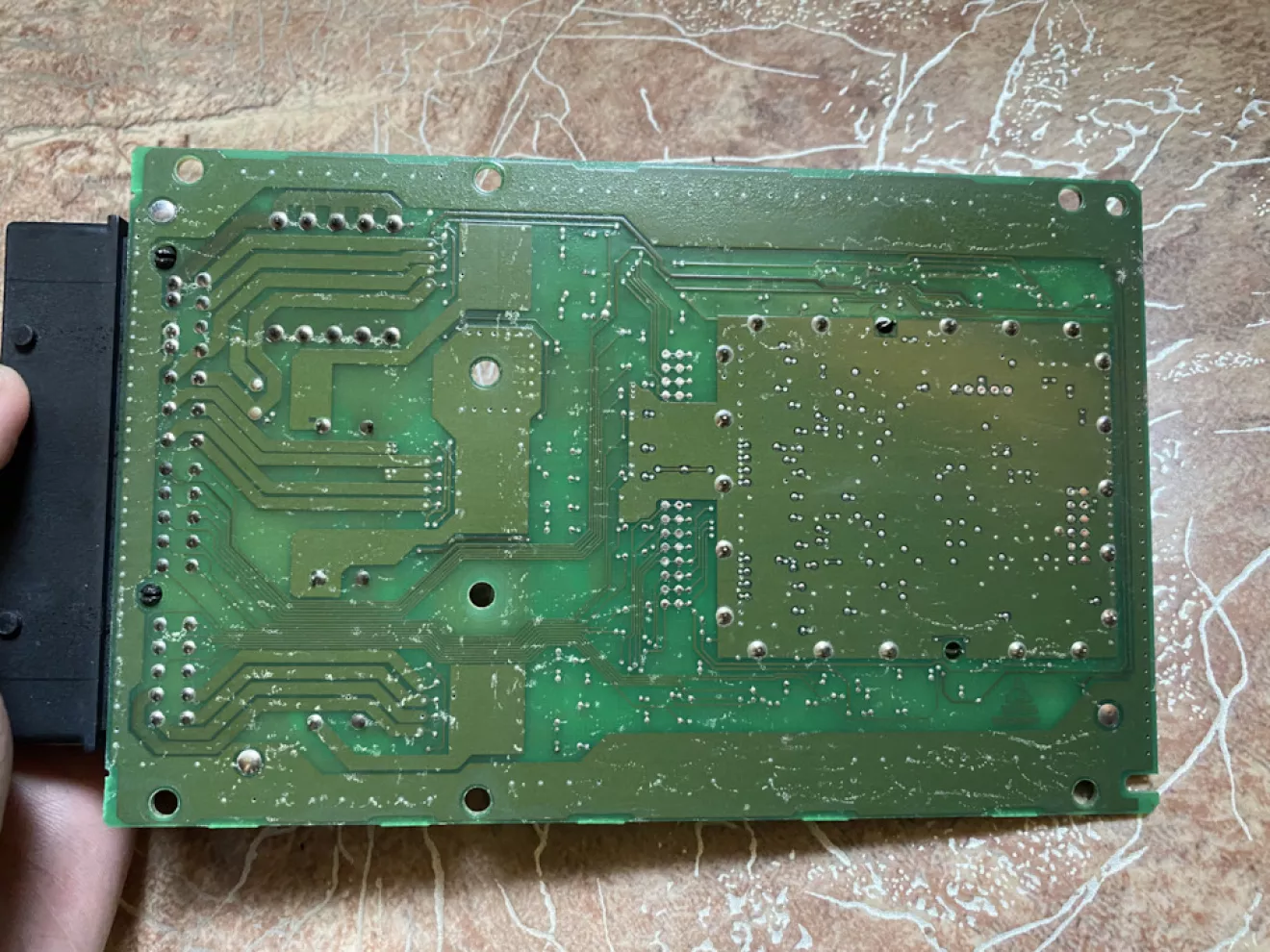

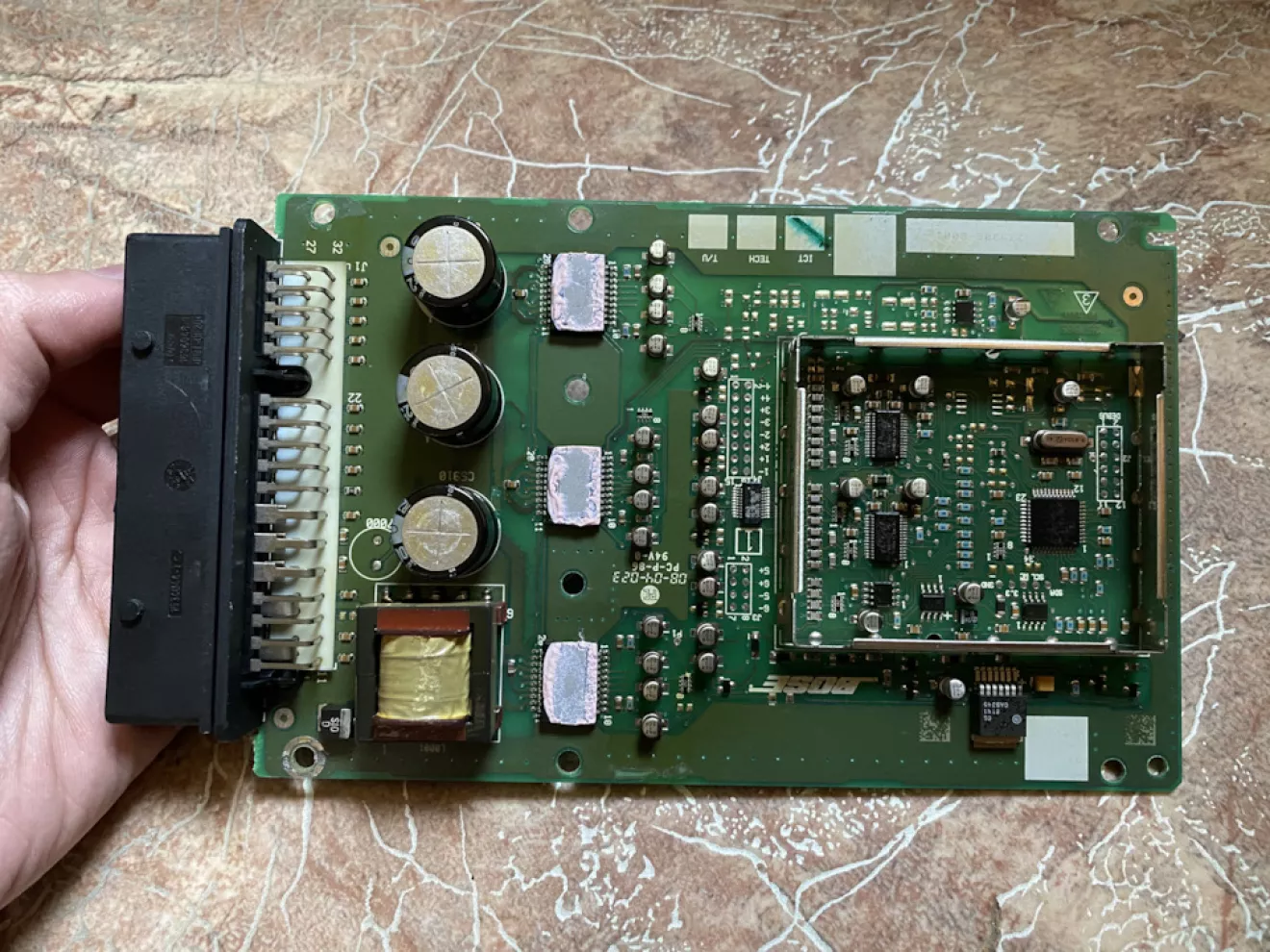

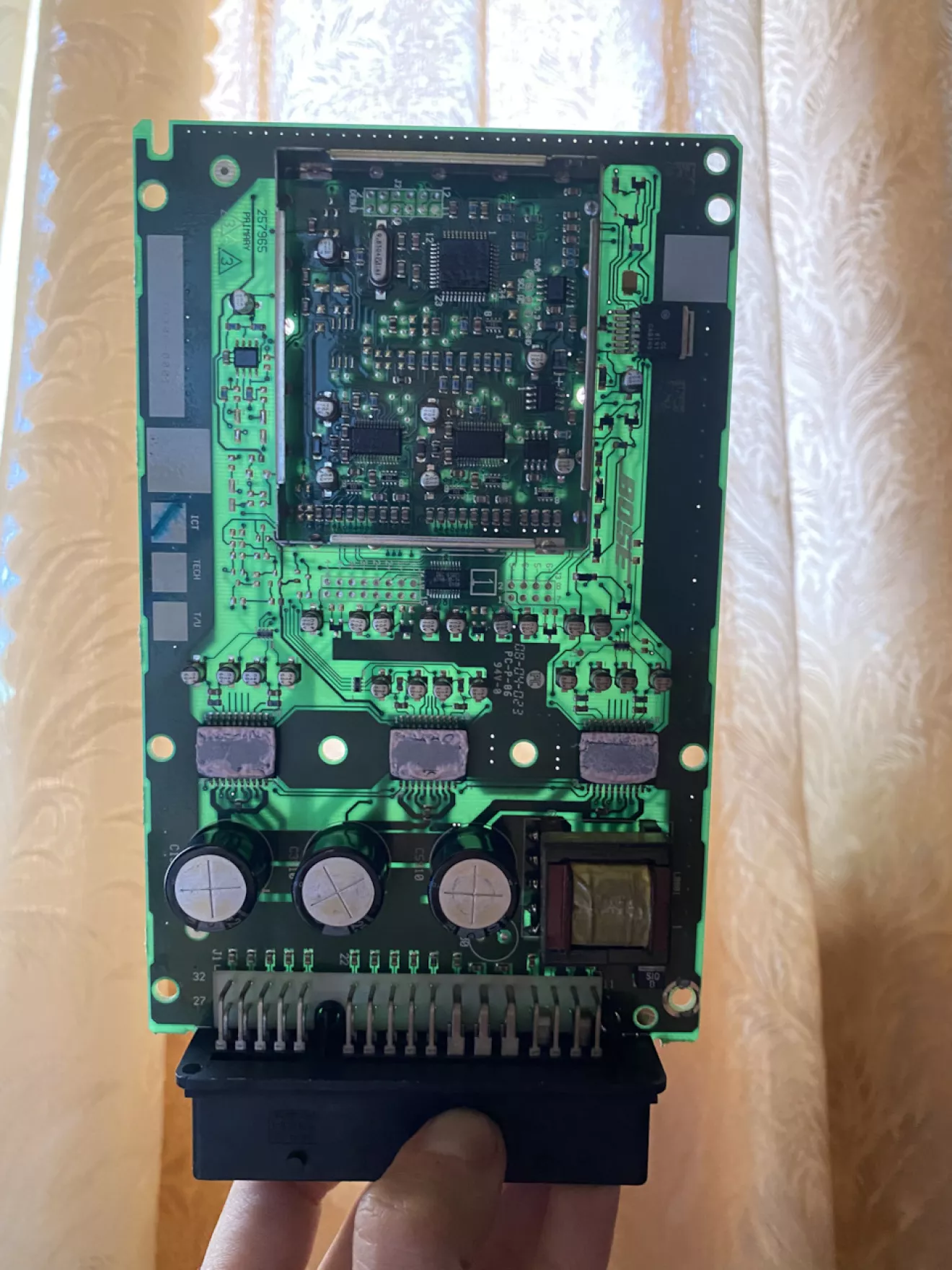

Разобрал и, что увидел ? Да ничего. Абсолютно ничего кроме того, что надо срочно поменять термопасту 😐 Я ожидал увидеть к примеру подгоревшие дорожки или чипы с трещиной 🤷🏻‍♂️

Музыка запитана от усилителя, нет звука в передних динамиках. Иногда левый динамик издаёт различные звуки и по ощущениям они мне напоминают короткое замыкание. Когда стояла другая магнитола, я внаглую врезался в проводку возле разъёмов внизу стоек. Перед играл, но в левом динамике иногда были слышны потрескивания. Особенно при включении/выключении магнитолы, так как основной разъём на усилке был подключен и было питание.
Умудрился даже подружить rns — d с сабом и задними динамиками, а перед подключил напрямую к голове, но решил не играть с огнём и весь колхоз убрал.

На скрутки проводов не обращайте внимание … Штатно стояла rns — e, которую перед продажей сняли и по свински отрезали разъёмы 😐
Разъём квадлок к удивлению они оставили спрятав его за климатом, синий разъём не тронули, только зачем-то отрезали плюсовой провод на микрофон. Возможно хотели взять оттуда плюс, но его там нет как и телефона, который они также спёрли из подлокотника 🤷🏻‍♂️
Зелёный разъём отрезали нахрен под корень и подключили перед с подачей на них питания. Кстати может таким образом и уложили усилитель, так как он был подключен, а из-за подключения переда ему дополнительно подали питание 😐 После покупки авто, долго не обращал внимания на то, что зад молчит и не понимал, что в авто установлена классная музыка Bose и не просто так для красоты есть шильдики на сетках передних динамиков. Не обращал внимания потому, что перед играл и очень жирно, что там сзади было не интересно и только спустя время сел назад и обнаружил сзади тишину, а в заднем подлокотнике ещё и инструкцию нашёл к ешке 🤷🏻‍♂️

Повезло, что в багажнике в нише под сидюшником нашёл этот зелёный разъём, вот только разъёмы синий и зелёный на самом деле чёрные и просто одеты в эти фишки защёлки. Саму защёлку не нашёл. Купил оригинальный разъём квадлок за 15$ ради разъёма с зелёной защёлкой. Недоглядел конечно фотки. Провода в этом разъёме оказались вообще другого цвета и гораздо меньше по количеству, а также присутствовал коричневый разъём с 4-мя проводами для подключения переда. Как понял позже, разъём достался тоже с авто 2004-го, но без системы Bose, поэтому были другие провода и коричневый разъём на перед, а в моём его нет, так как установлена Bose. Ну ладно, хоть защёлка есть за 15$ 😂
Еле зачистил на своём огрызке проводочки и припаял к ним куски проводов. Паял на работе, а вот заехать и припаять нормально все провода сразу в машине некуда было, поэтому пришлось колхозить на скрутки и изоленту 😐
Вчера тщательно изучал проводку, проверял на наличие неправильно соединённых проводов, но ничего.

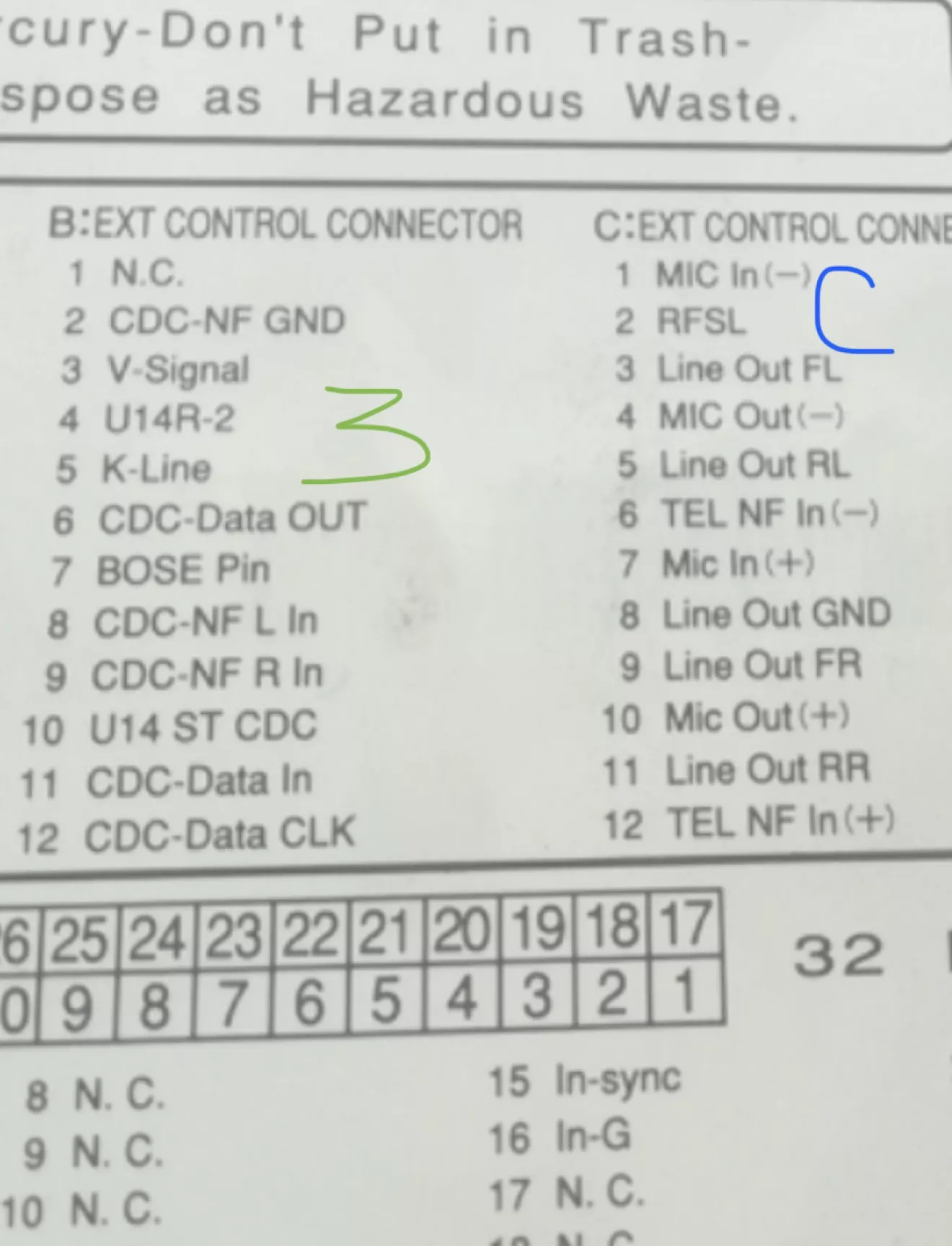

В зелёном разъёме " B " по распиновке подключены пины :
2,3,5,6,8,9,11,12

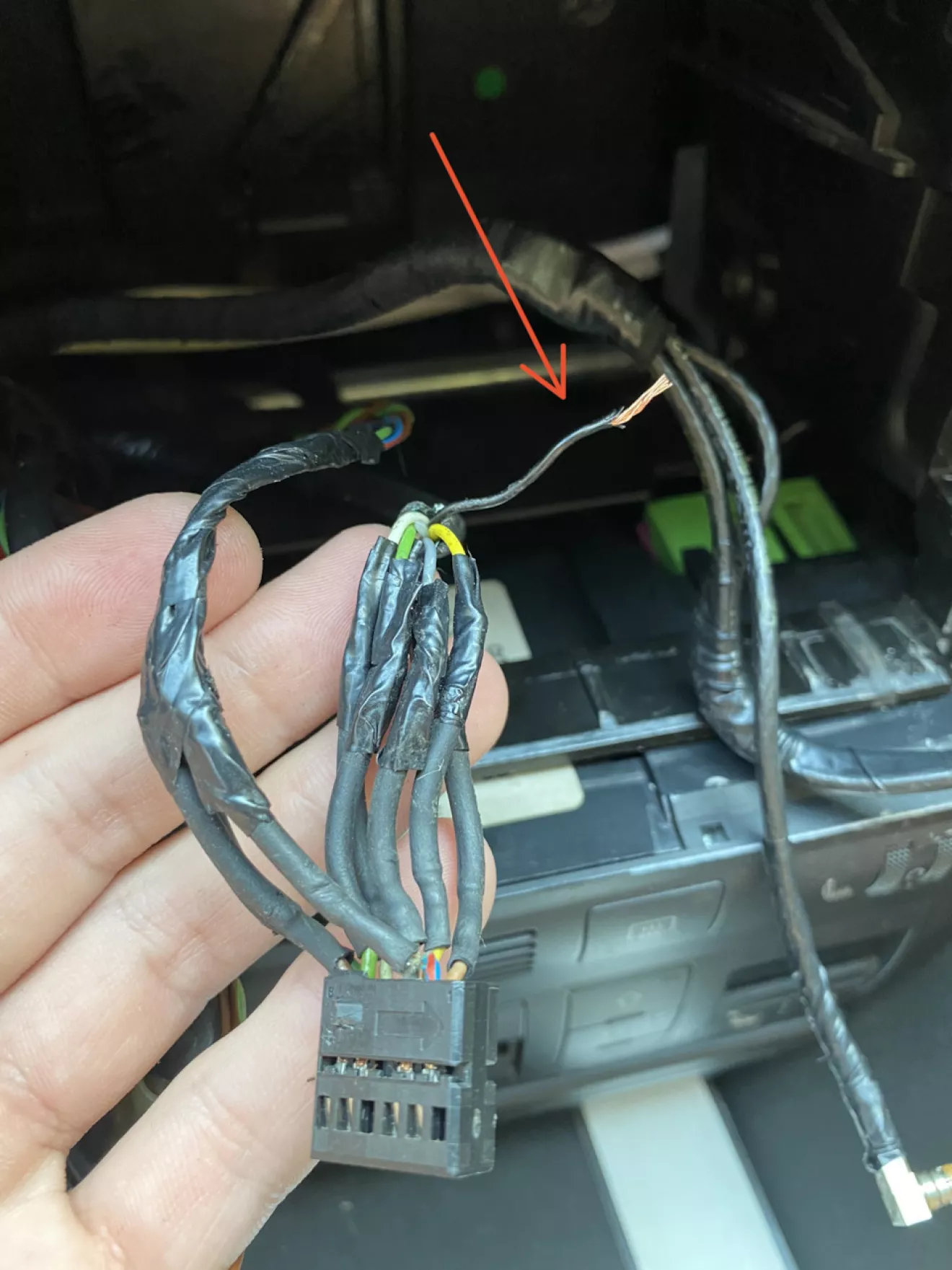

Есть чёрный провод. Долго искал куда он.
Также мне советовали на 7-й пин Bose подать массу. Я это сделал и ничего не произошло. Вспомнил, что ещё давно видел этот чёрный провод на разъёме усилителя.

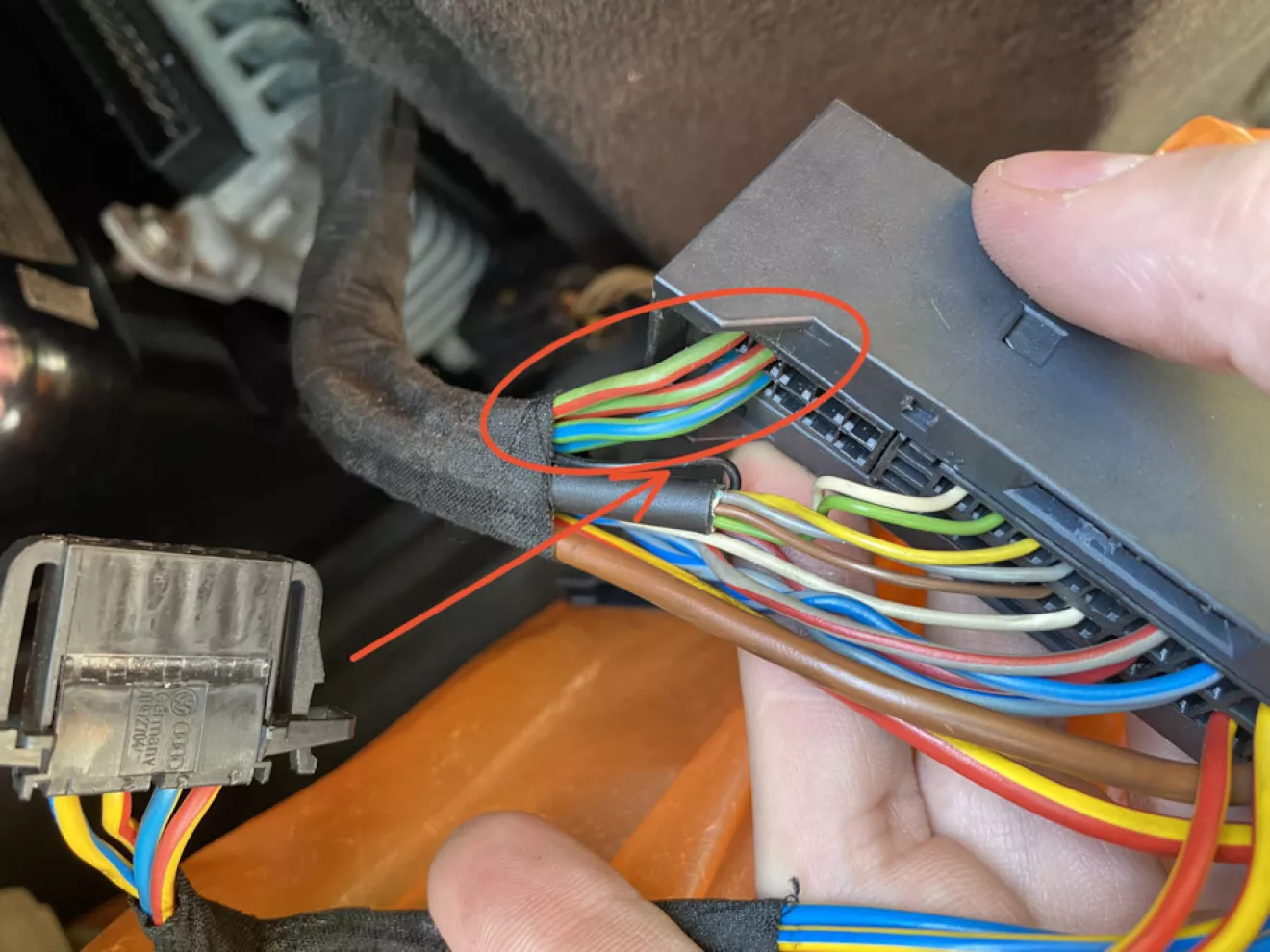

Есть такой, указал стрелкой. Он никуда не подключается. Провод не зачищен и не обкусанный, аккуратно спрятан под изоленту, а она нигде не отклеенная и не перематывалась. Получается, что чёрный в никуда 🤷🏻‍♂️ Значит он служит для какой то опции, которая в моей комплектации не предусмотрена, но проводка шла стандартно на этот год и лишь ненужные пины прятали. С этим проводом успокоился. В овал обвёл провода на передние динамики и лишь спереди на дверных разъёмах меняется их цвет на зелёный с жёлтым.

Ранее мне казалось, что за музыку отвечает синий разъём, так как в распиновке указаны перед/зад, питание и прочее, но оказывается нет. Задние с сабом без изменений играют с отключенным синим 🤷🏻‍♂️
В моём случае видимо запитано всё по другому, и отдельно подключение 7-го пина Bose ничего не даёт, так как это предусмотрено по другому. По крайней мере так думаю. Это как в синем у меня отсутствует 1-й пин на микрофон, а плюс в 7-м есть. На купленном квадлоке также. Видимо массу скрутили внутри жгута.

В общем пока ничего не ясно, буду отдавать усилитель мастеру и расскажу ему всё, что было и как было подключено.
Кодировка в магнитоле установлена правильная. Как положено цифра 9 под систему Bose.
Простите за столько лишнего текста 😁
