Зміна підсвітки блоку кондиціонера (пересвіт блока управління пічкою (БУП) skoda octavia tour, golf 4, passat b5)

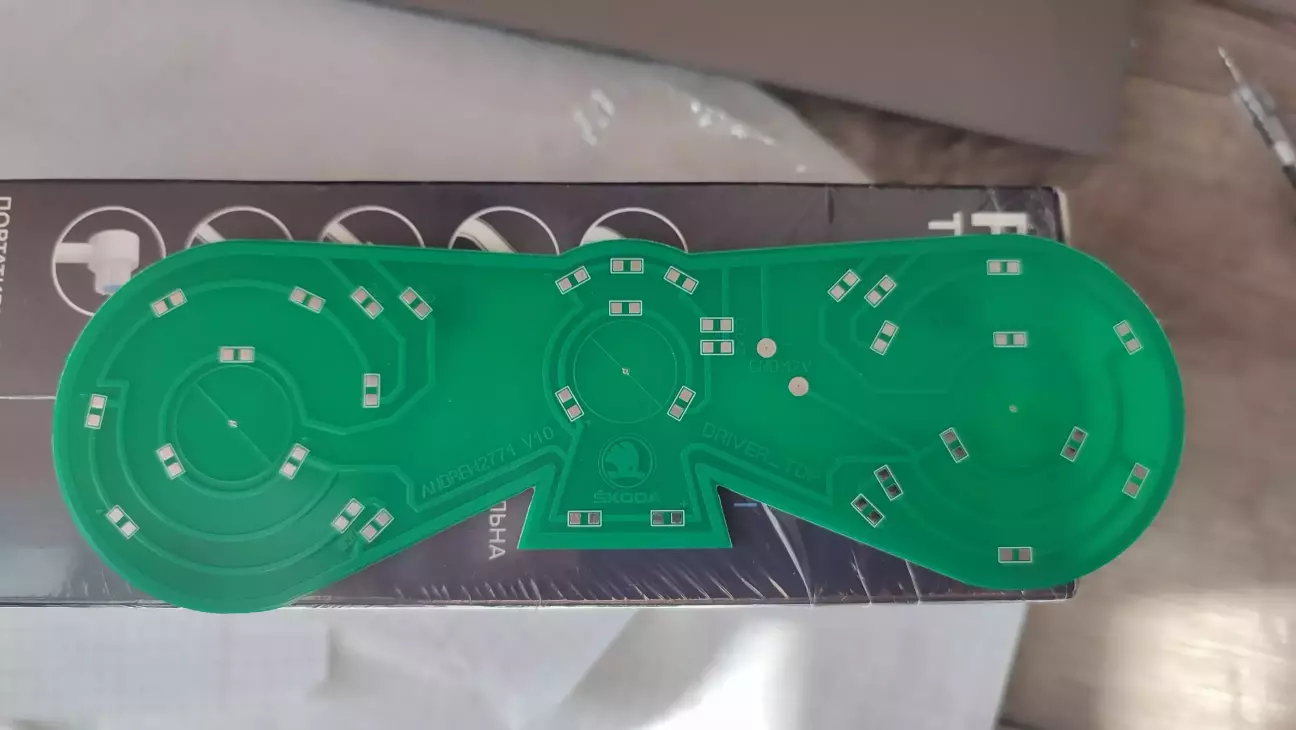

Давно хотілося змінити підсвітку блока керування кондиціонером. Але ми не шукаємо легких шляхів-хочемо виготовити плати.

І от цей день настав (не пройшло і трьох років, а може і пройшло).

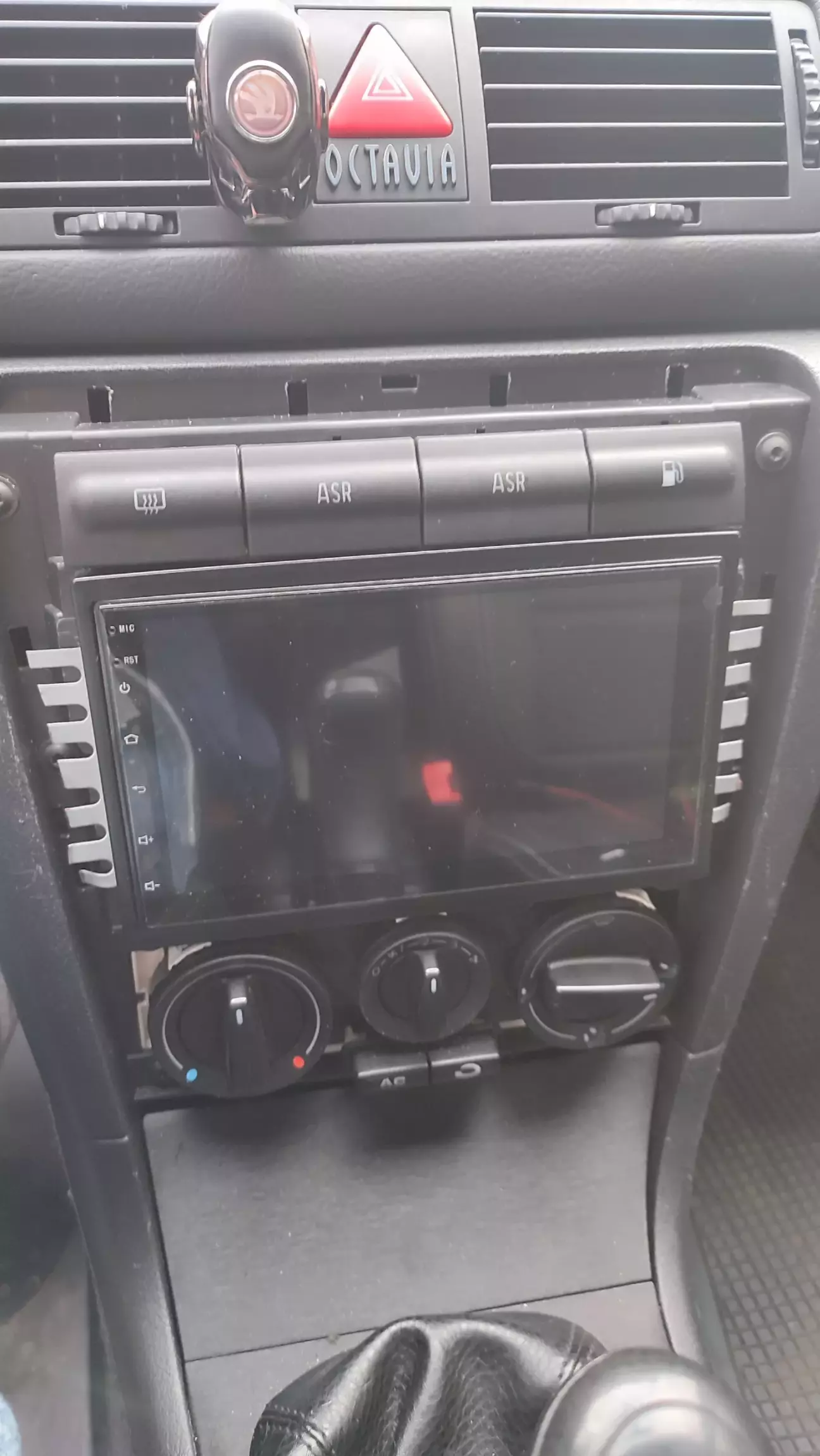

Спочатку треба зняти центральну панель обережно піддівши її знизу коло попільнички.

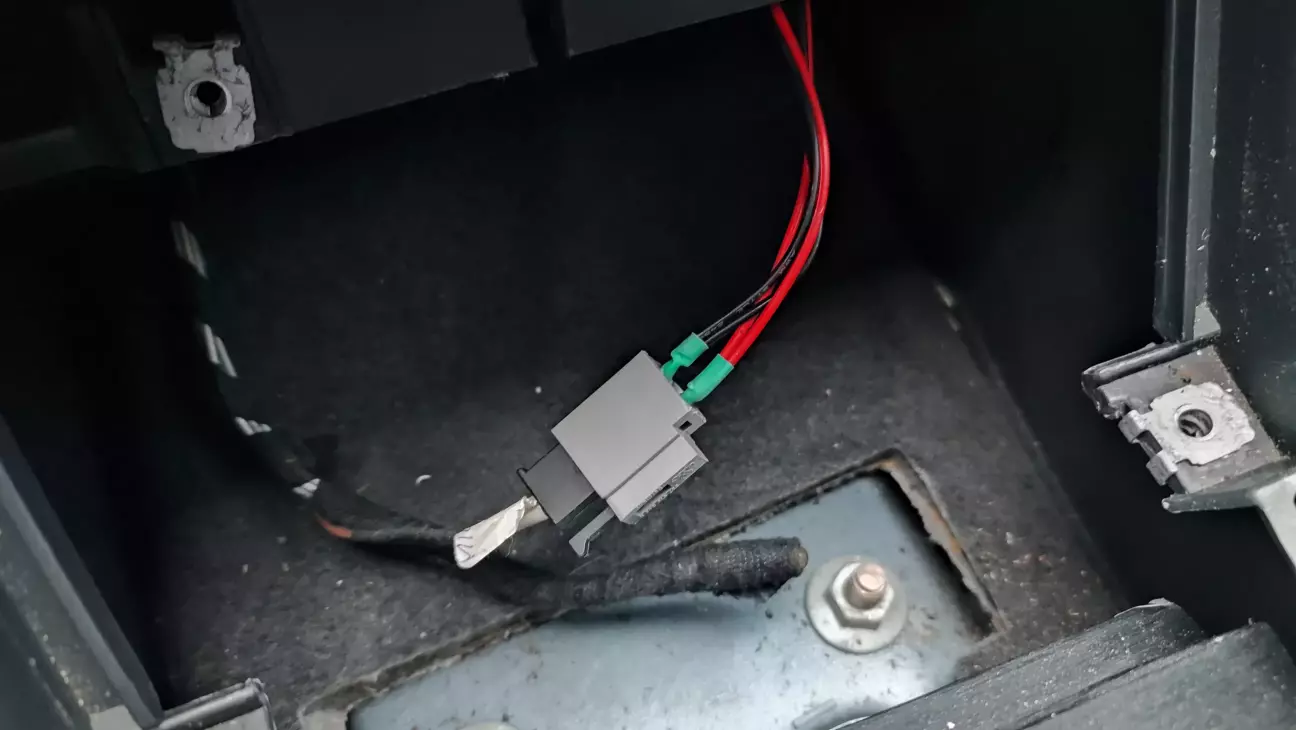

Для доступу до роз'єму підсвітки попільнички - знімаємо її. Для цього потрібно зняти панельку коло ричага КПП і відкрутити 2 гвинти Торкс Т20 під нею, ще 2 гвинти Торкс Т20 вікручуємо відкривши попільничку.

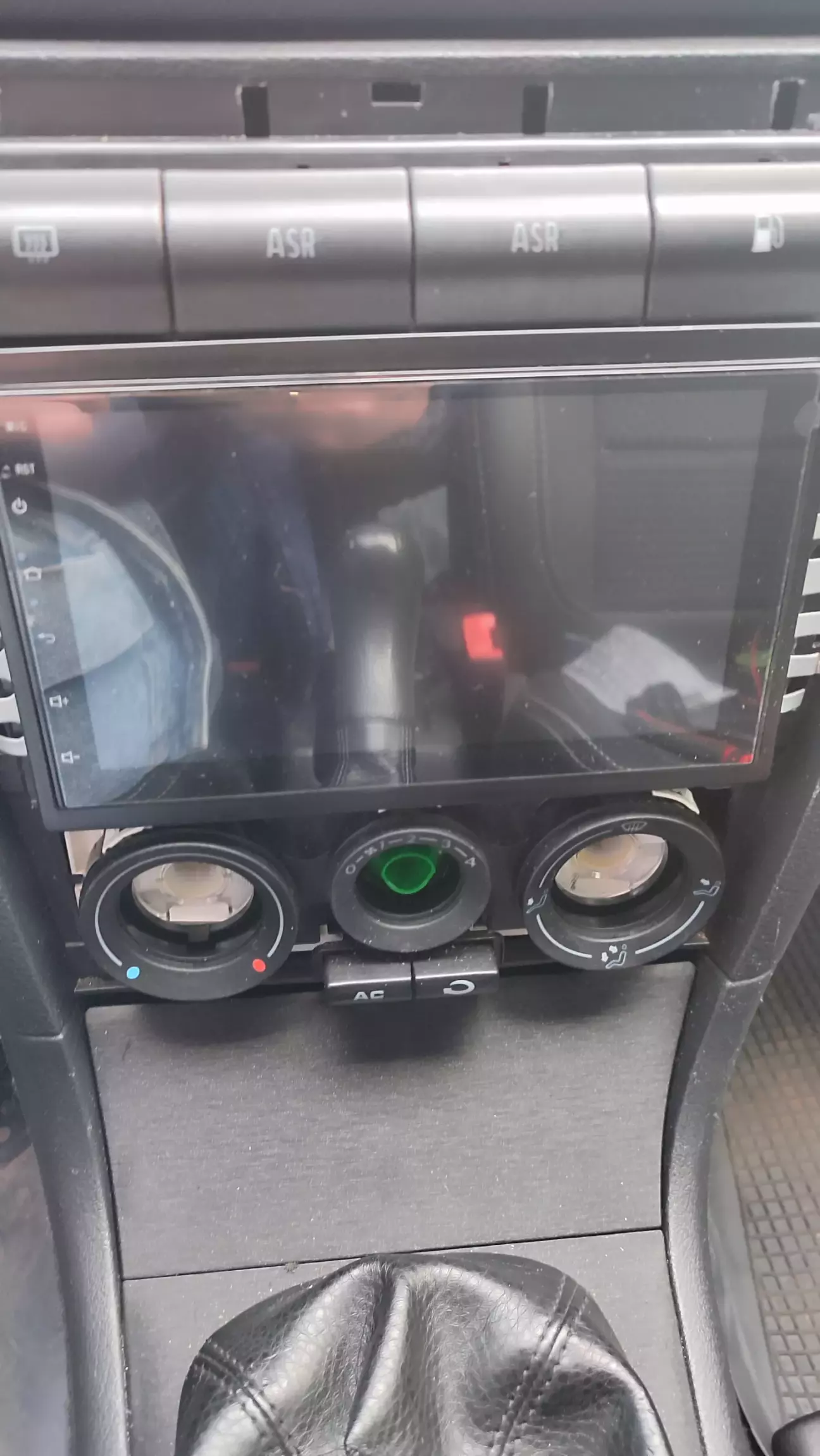

Потім треба зняти крутилки - це було найскладніше (вони зовсім не хотіли зніматися).

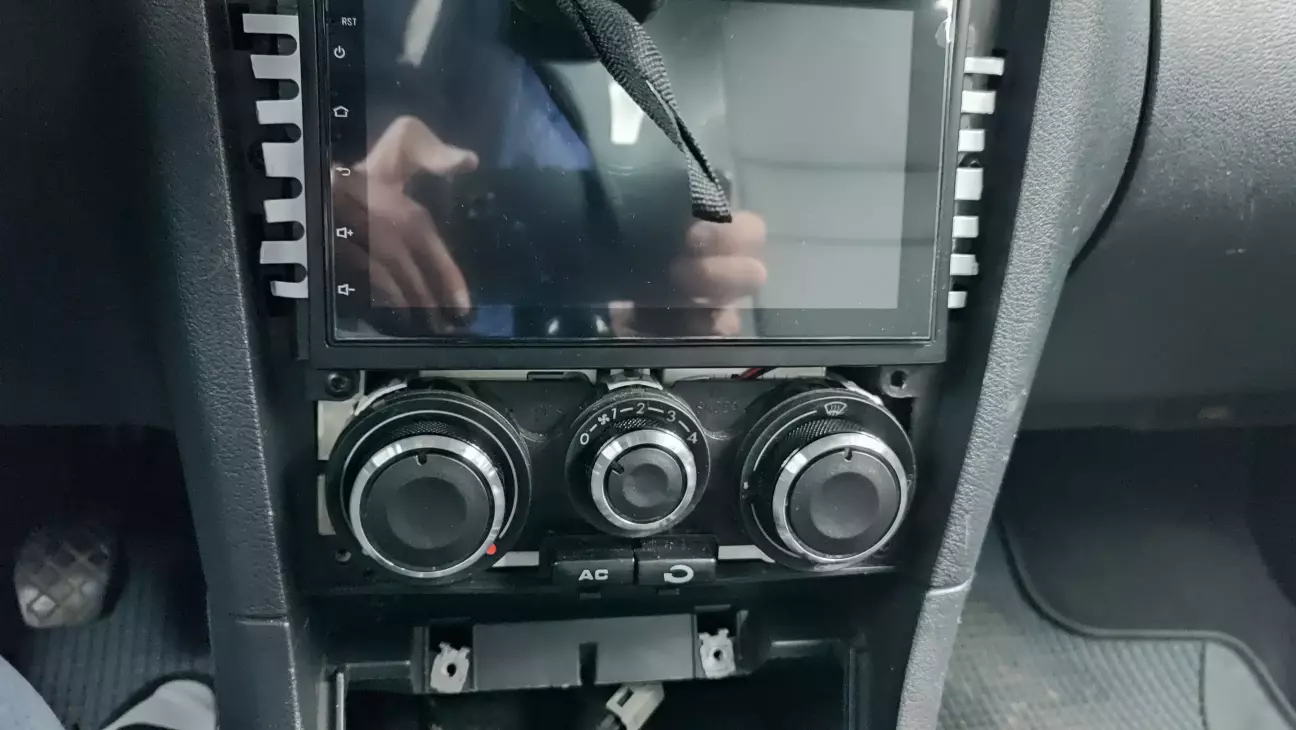

Довелося намотати на плоскогубці добряче ізоленти, щоб зняти крутилки і не пошкрябати їх (все одно пошкрябалися...). Але то не біда, у нас вже підготовлені круглі крутилки з алюмінію і пластику для Golf 4 придбані на ОЛХ за 300 грн.

Далі знімаємо передню панель з символами обережно відігнувши верхні фіксатори і потягнувши вгору і на себе.

Під нею знімаємо прозорий розсіювач, зелений світофільтр та витягуємо лампочку.

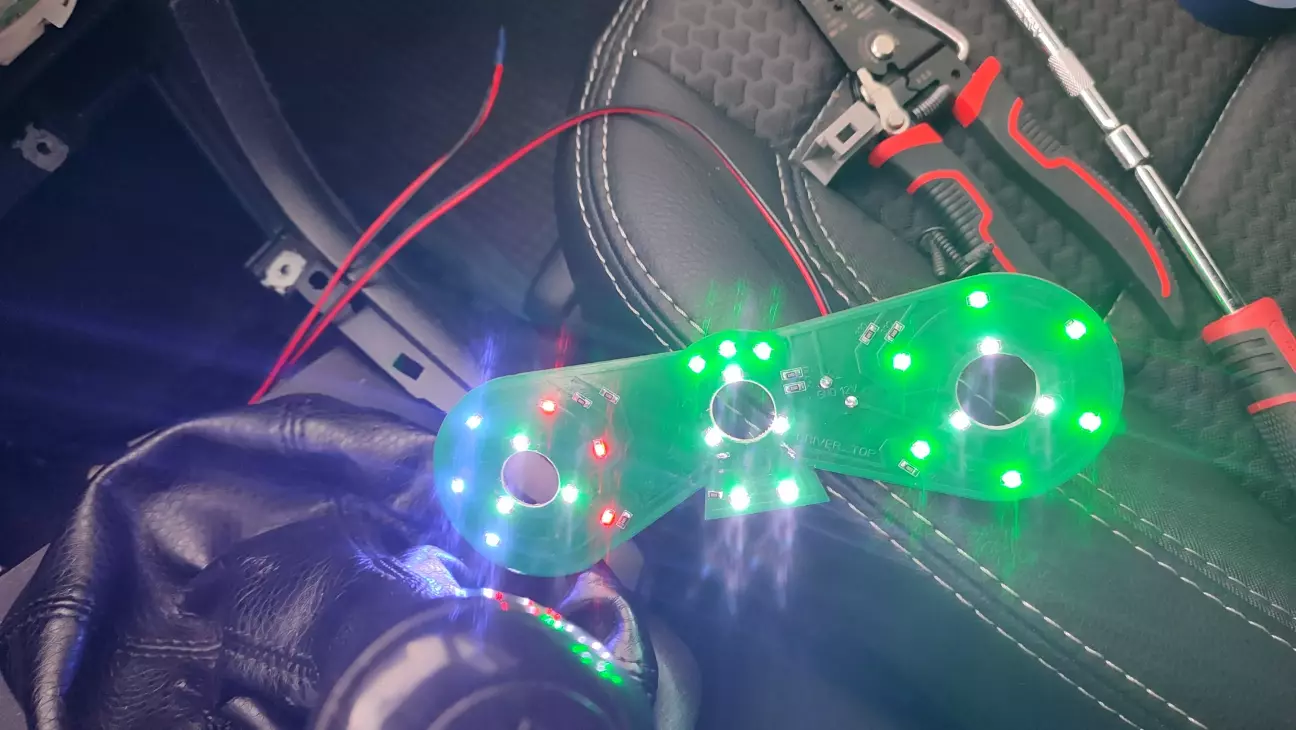

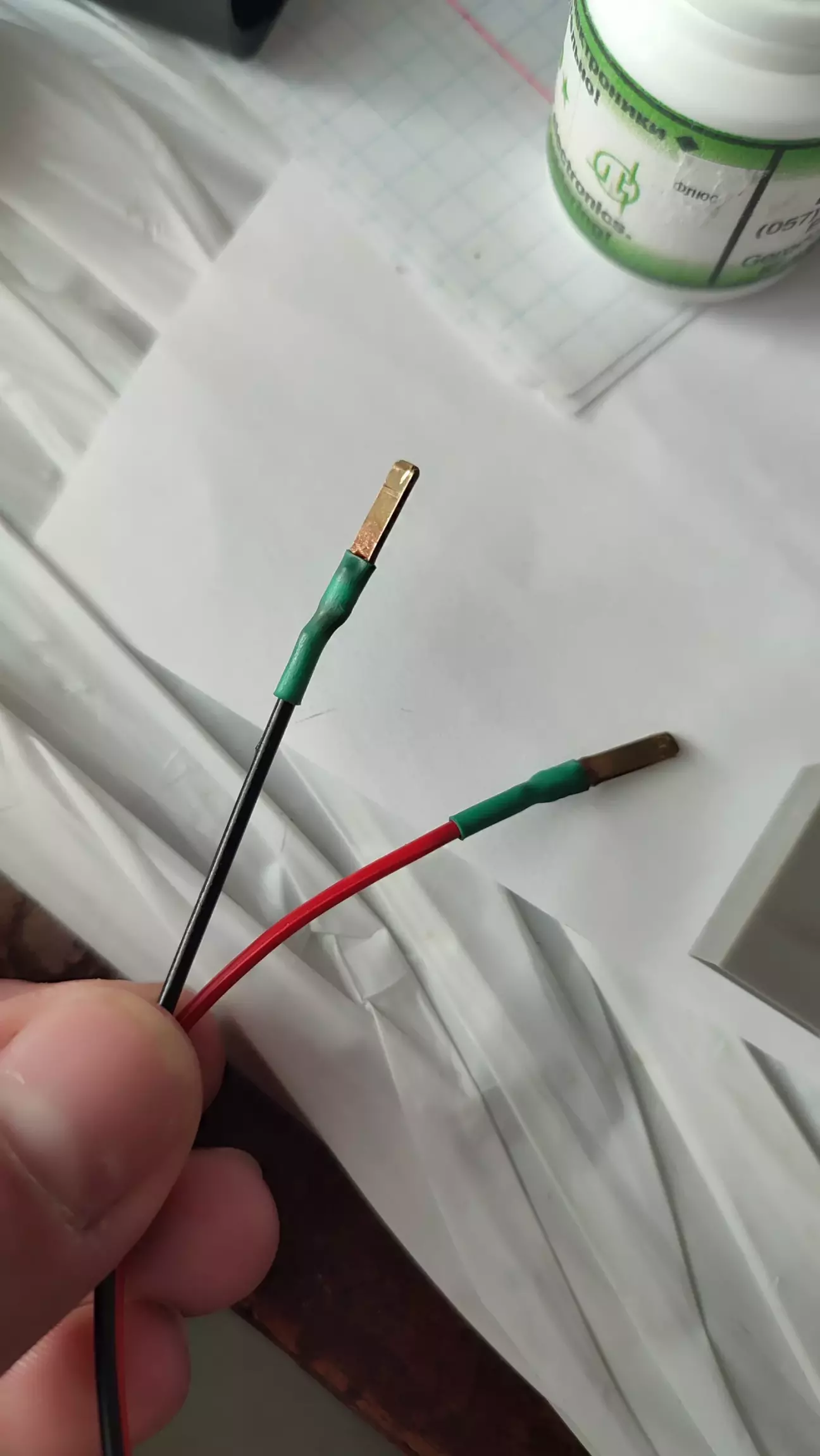

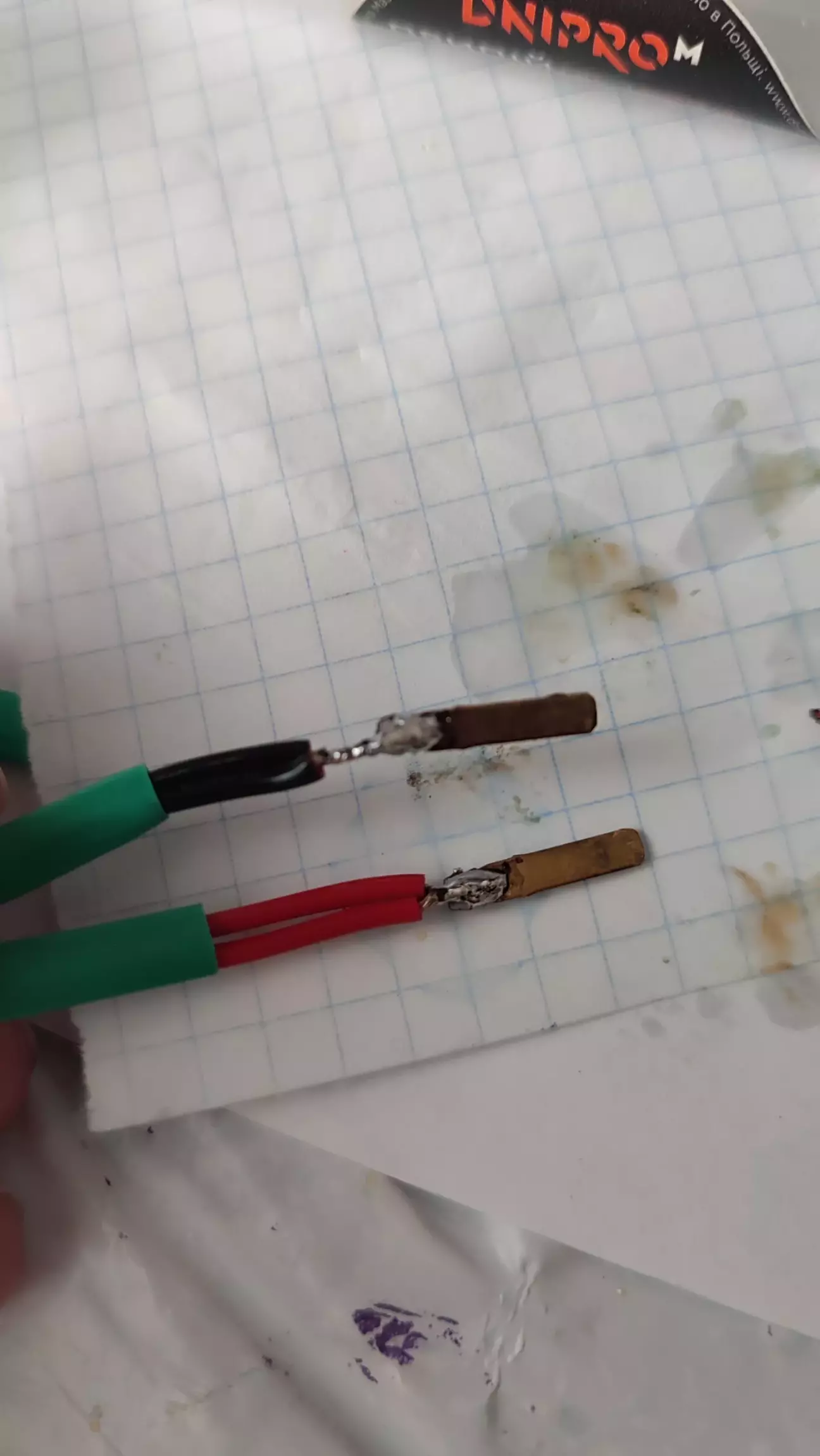

Попередньо дроти від плати було під'єднано до патрона лампи підсвітки попільнички. Розібрали "патрон" лампочки, зачистили металеві пластинки, залудили припоєм і припаяли до них дроти. Вставили назад контакти (плюс має бути коло фіксатора роз'єма).

Для того, щоб завести провода за блок управління пічкою необхідно відкрутити 4 гвинти Торкс Т20 по краях блоку кондиціонера і трохи втопити його всередину торпеди.

Потім повертаємо блок на своє місце. Також на ньому необхідно підготувати поверхню до встановлення плати - демонтувати всі заважаючі елементи (хвилеподібні зачепи для розсіювача в нижніх кутах). Тоді плата сяде максимально глибоко і гарно будуть підсвічуватися кнопки кондиціонера/рециркуляції.

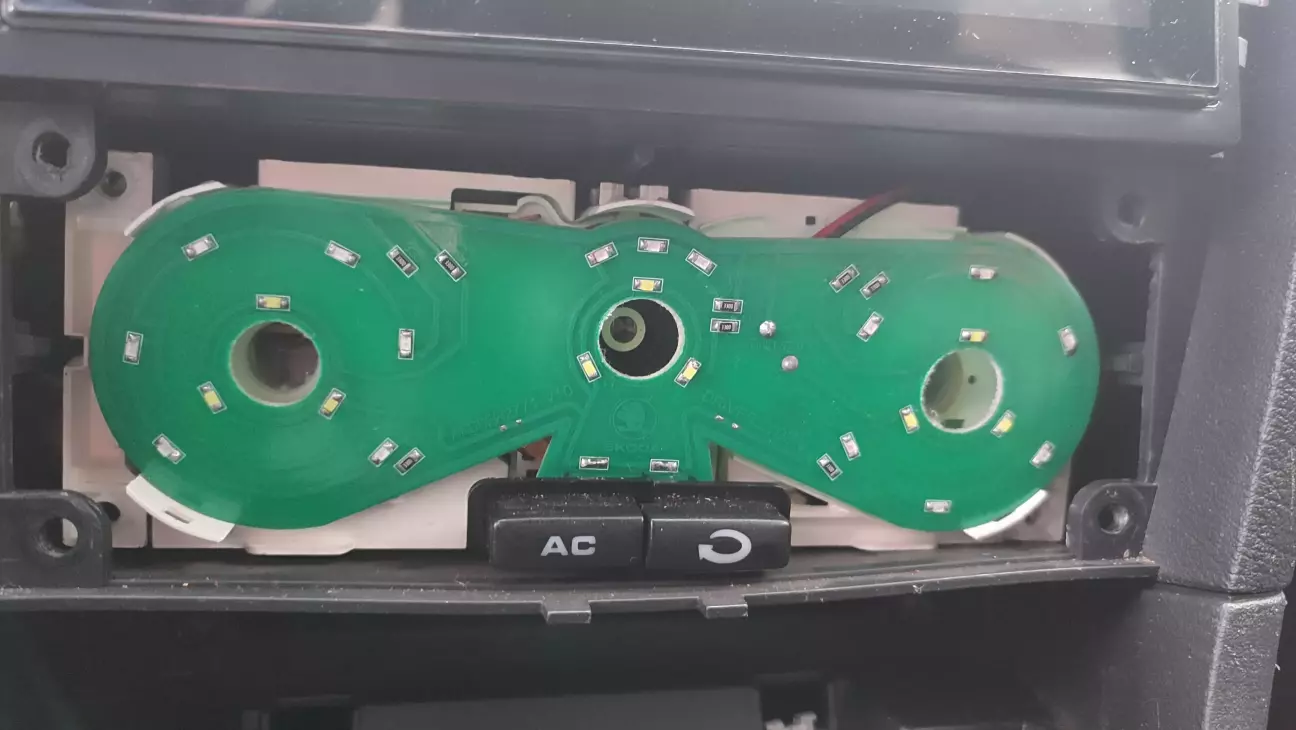

Встановлюємо плату.

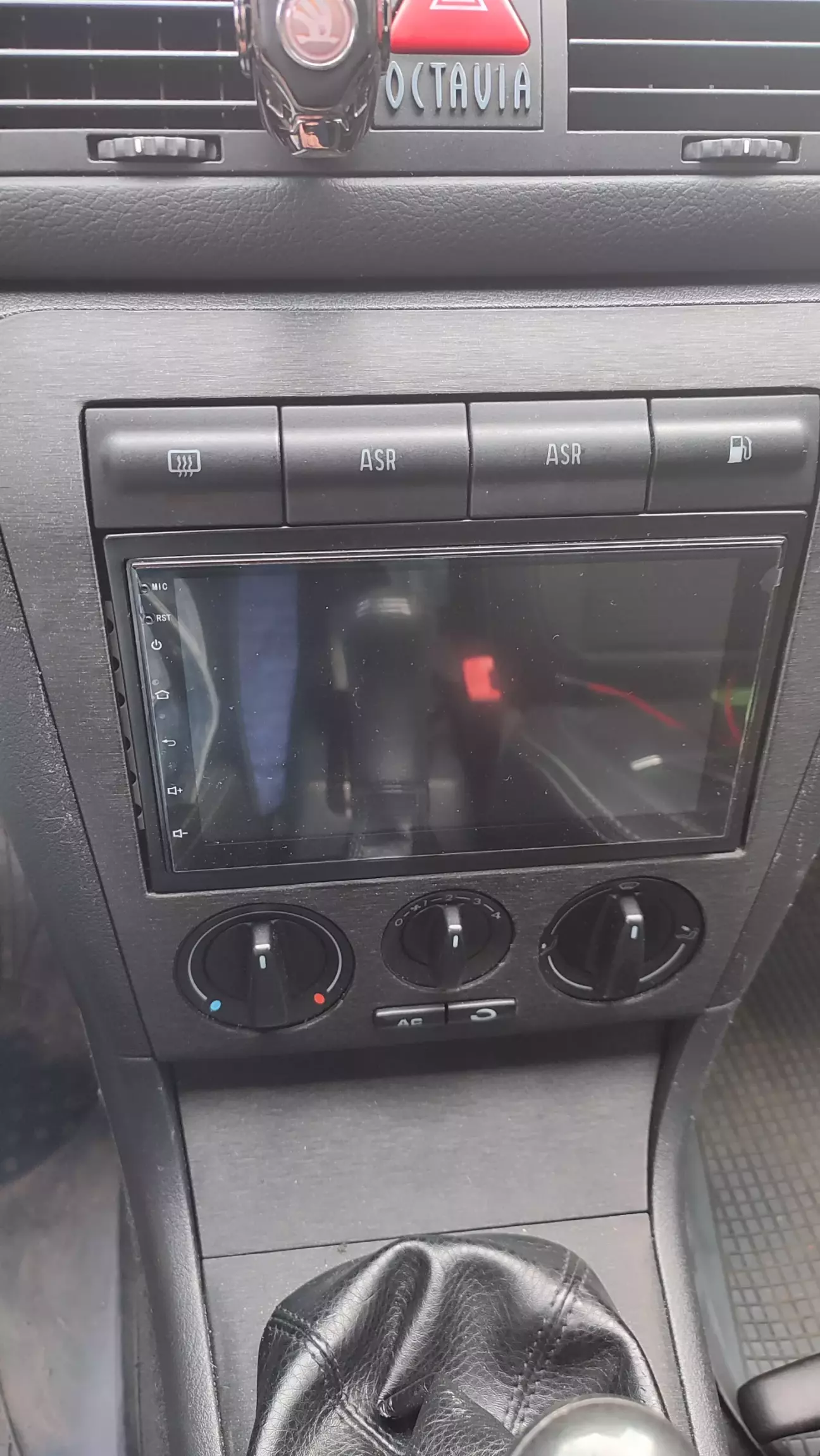

Збираємо БУП у зворотньому напрямку (лише не повертаємо на місце зелений світлофільтр та розсіювач). Підключаємо плату до роз'єму, встановлюємо назад попільничку та передню панель.

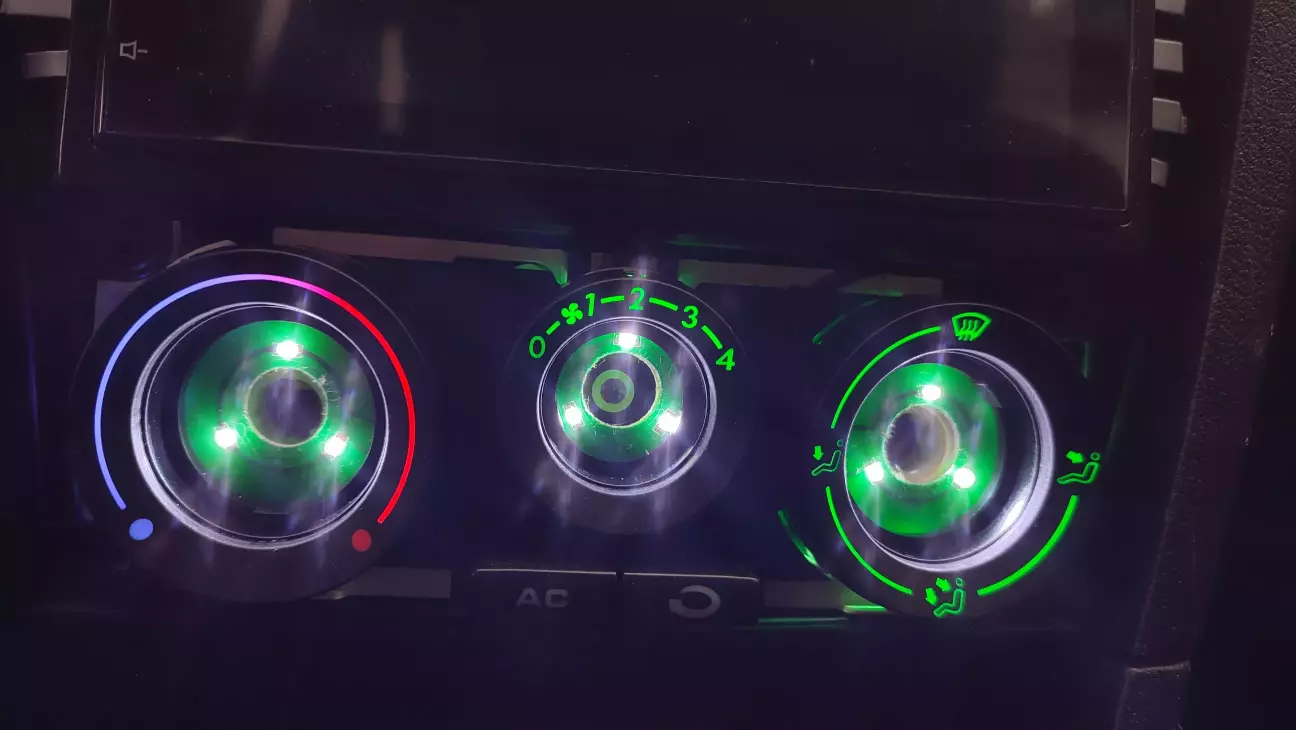

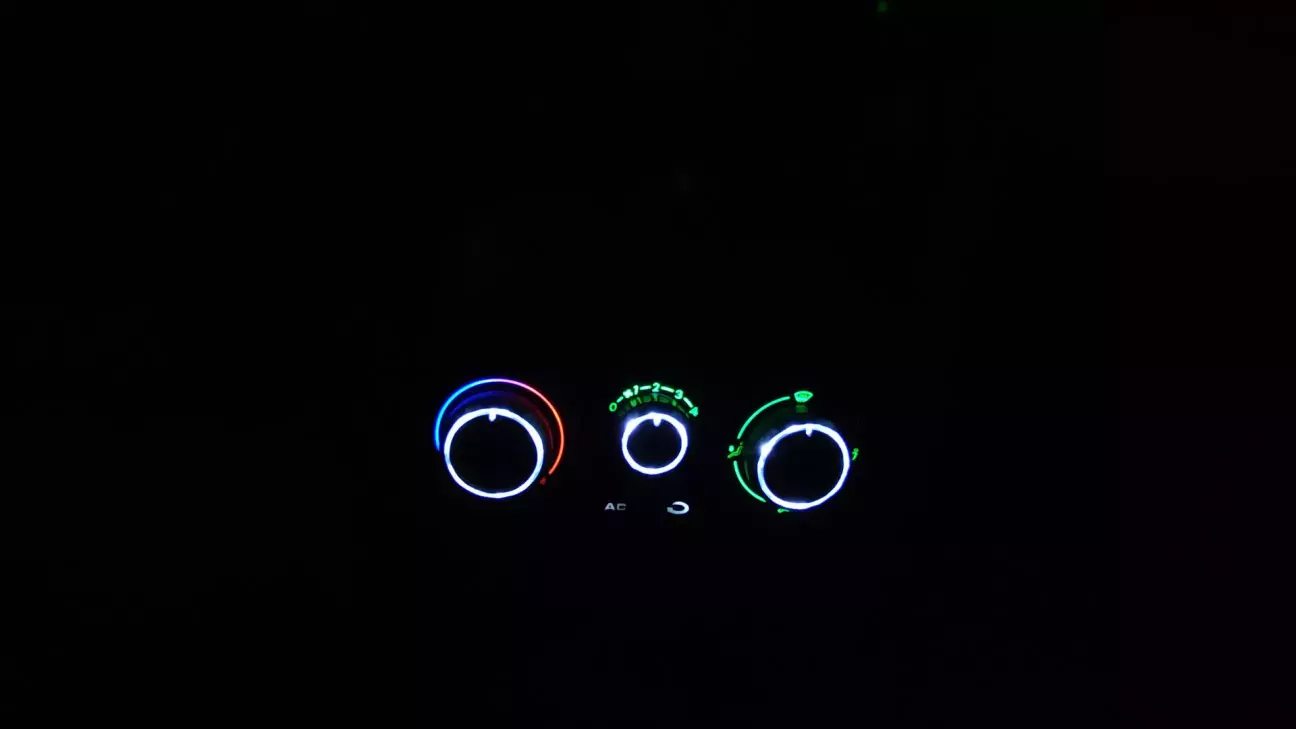

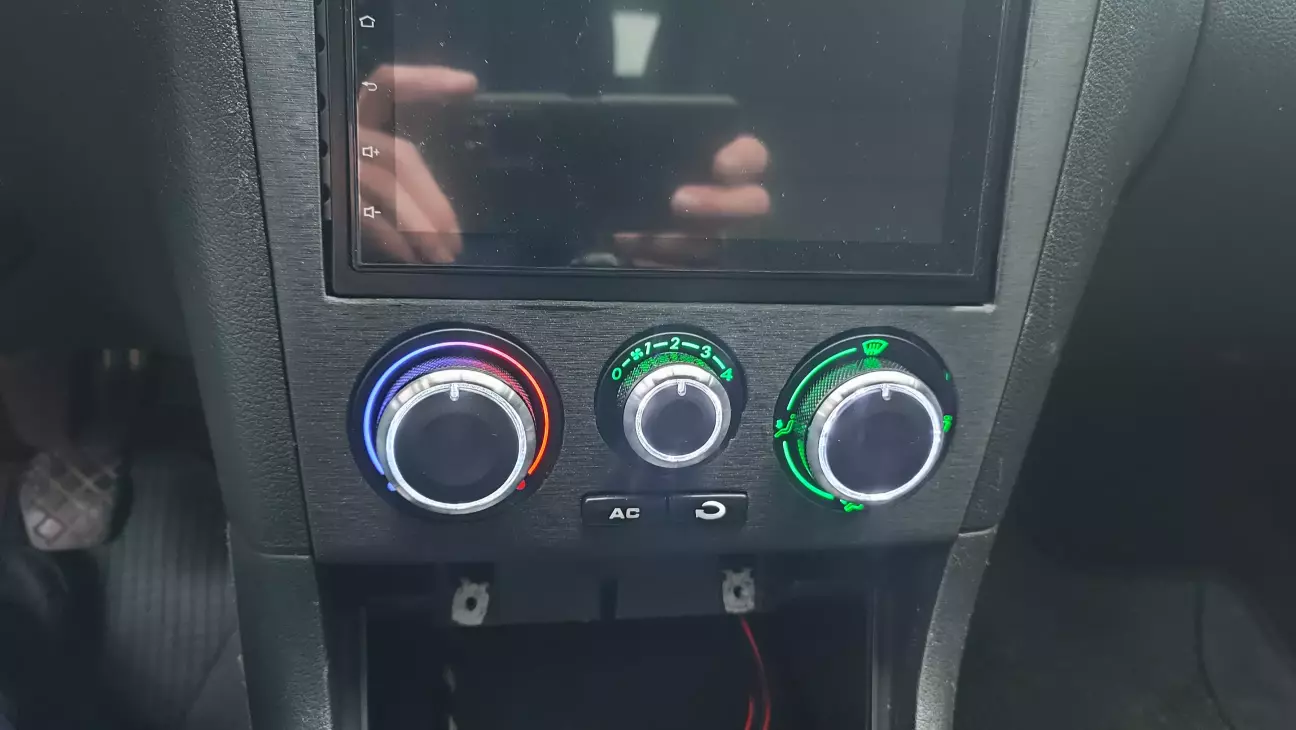

Вмикаємо підсвітку і насолоджуємось результатом👍

P.S. Хто хоче собі подібне - пишіть у особисті повідомлення - ціна 550 грн.

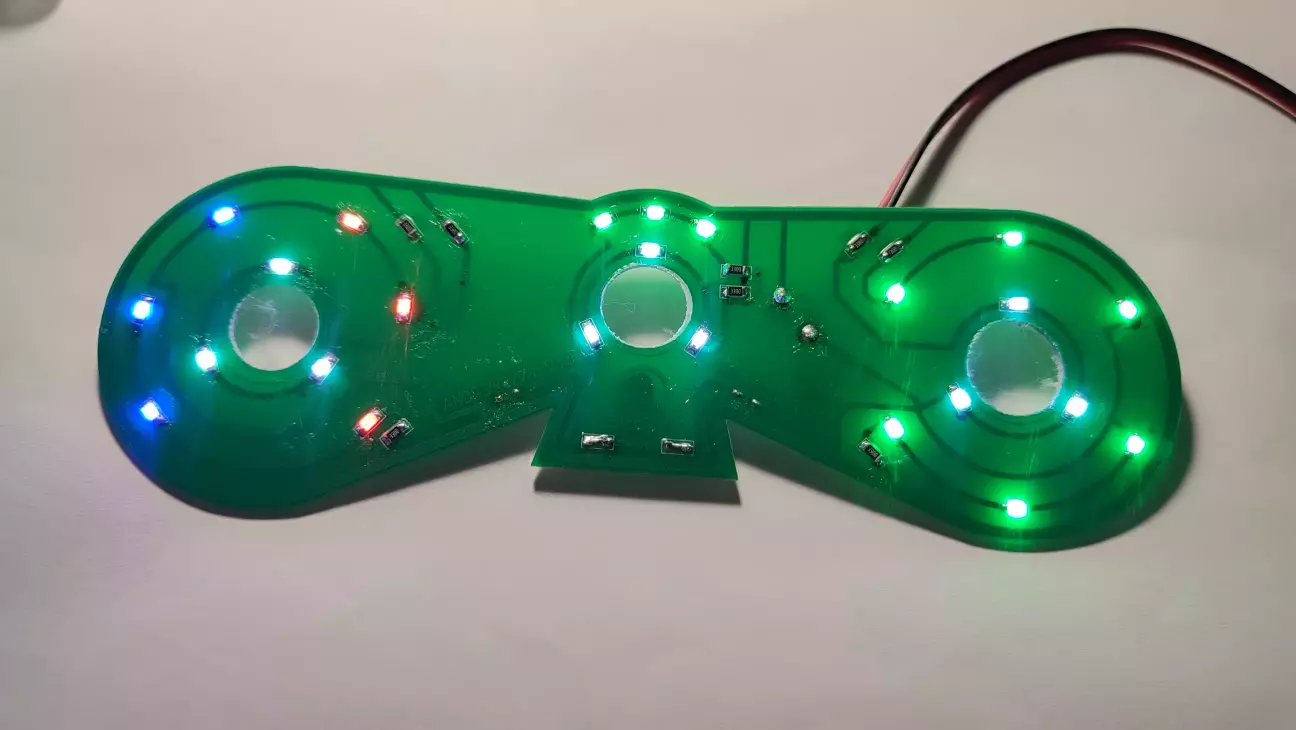

Можливо виготовити різні комбінації з використанням чотирьох кольорів: червоний, зелений, синій та білий. Можливо за окремою домовленістю додати інші кольори (треба замовляти діоди).
