Concert Plus (Blaupunkt)

Так як їжджу в дальні подорожі чи просто нудюся в корках на світлофорах, в салоні нудно самому, з телефона нецікаво слухати хриплу музику, а китаймафони не цікавили, то запалала в душі мрія — встановити рідну Audi-магнітолу.
Потім передумав на користь нерідної, проте штатної для Audi — Concert Plus з A6 C5.
Знайшов повністю справну за $20. Виробник Blaupunkt.

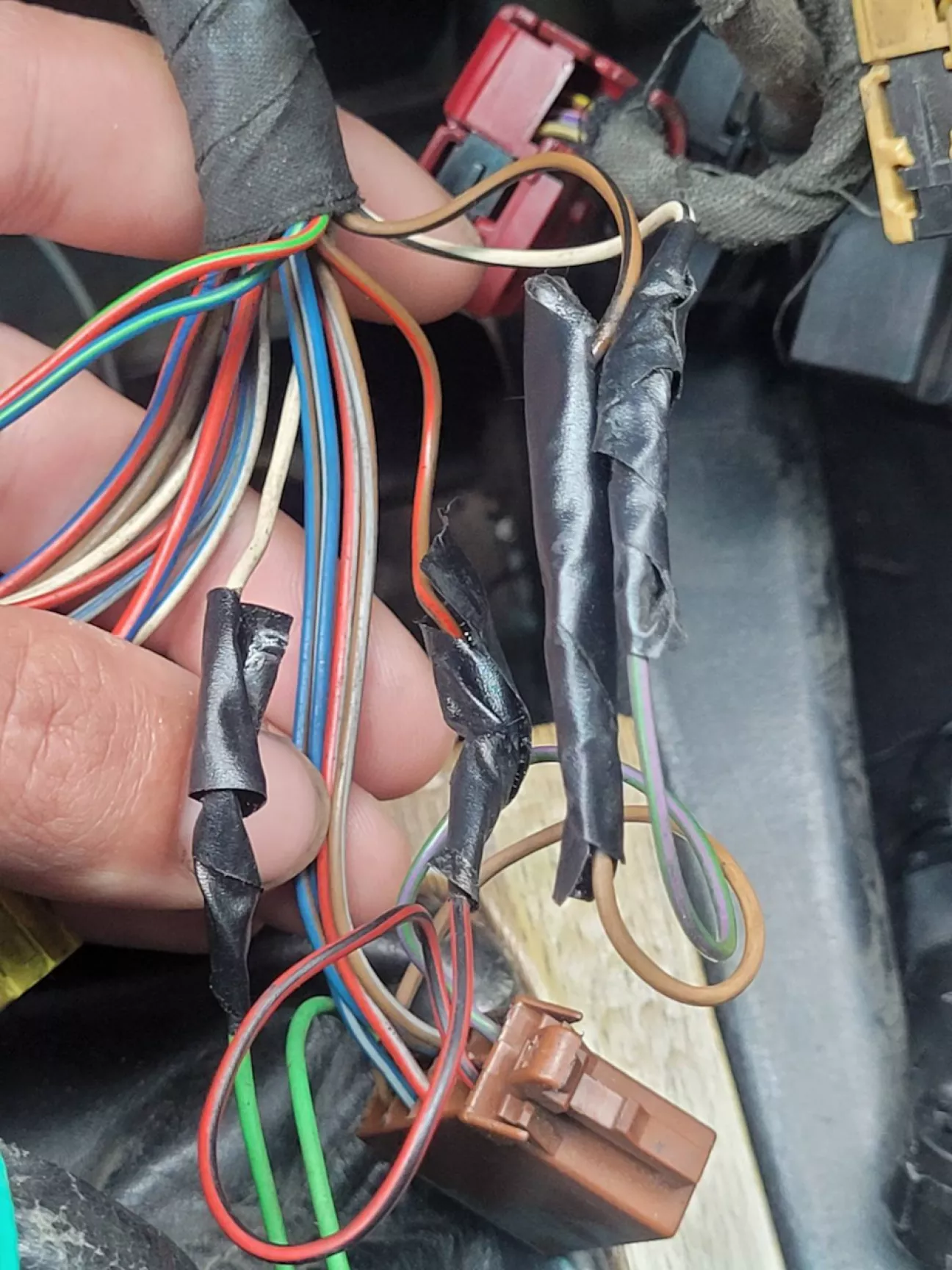

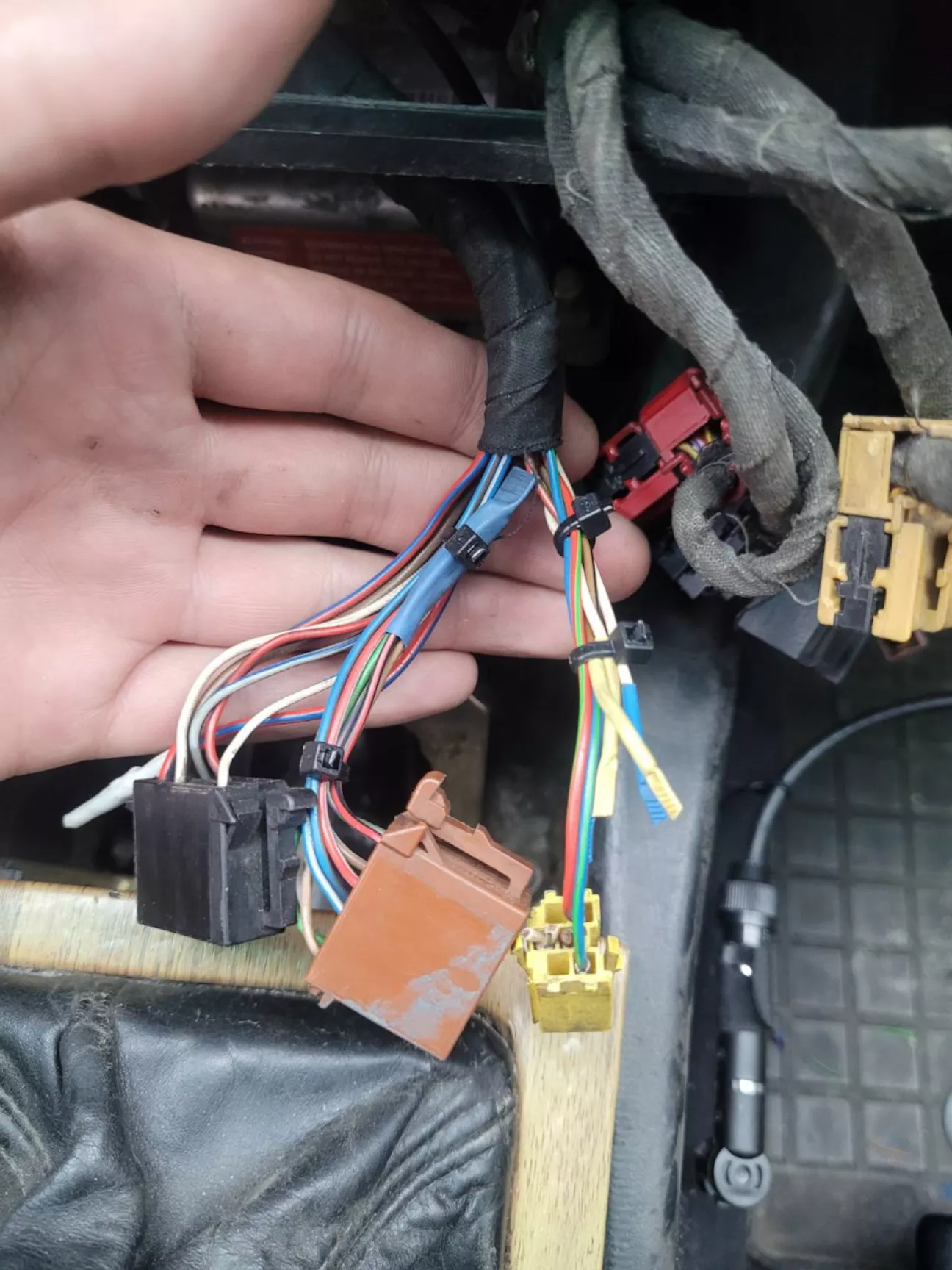

Встановлення дещо змусило занервувати як питаннями "прибрати - не прибирати" деякі піни, так і чималим кілхізом в проводці. Відмінності магнітол С4 та С5 у піні другого плюса у С4 та К-лінії у С5 на тому ж місці.
Далі в фото.

Для "правильного" встановлення необхідно вилучити пін К з чорного роз'єму. На фото вище намалював схему.

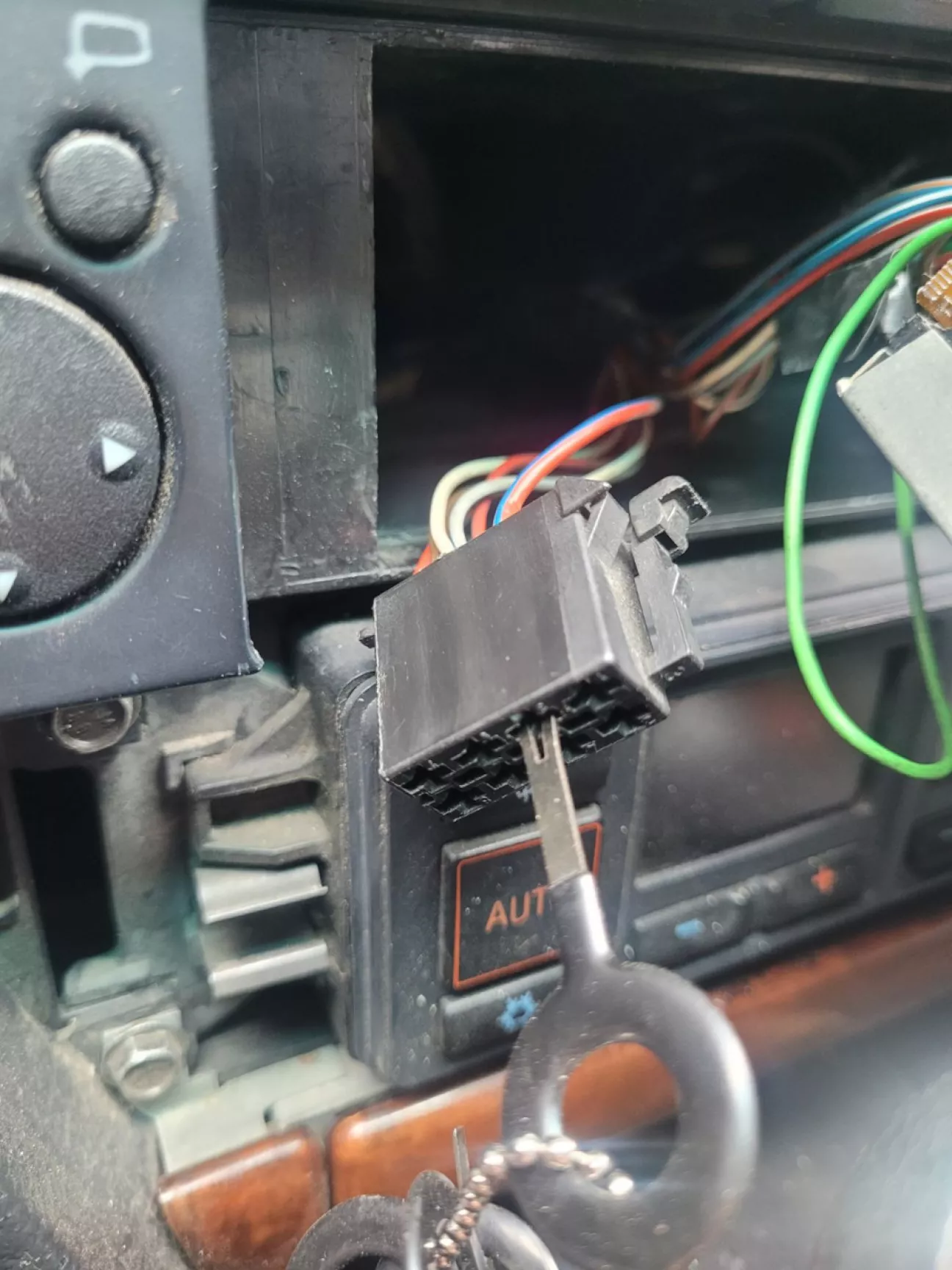

пін витягається скрепкою або розпіновувачем. Використав розпіновувач з Алі, розчарований - тонкий металл, гнеться, ручка незручна.

Спочатку забив болт і поставив мафон як є. Запустилось все, кассета також справно грала. Через пару днів раптово потухла і перейшла в режим SAFE. Ввів код, та через кілька світлофорів та сама фігня. Забив, повернувся до музики з телефону.
Через якийсь час відправив магнітолу товаришу який розбирається в такій електроніці і... справа була в китайському запобіжнику. Він тонший, тому гірше тримався в вусиках. Замінив на оригінальний 7,5А і все запрацювало без вийо.

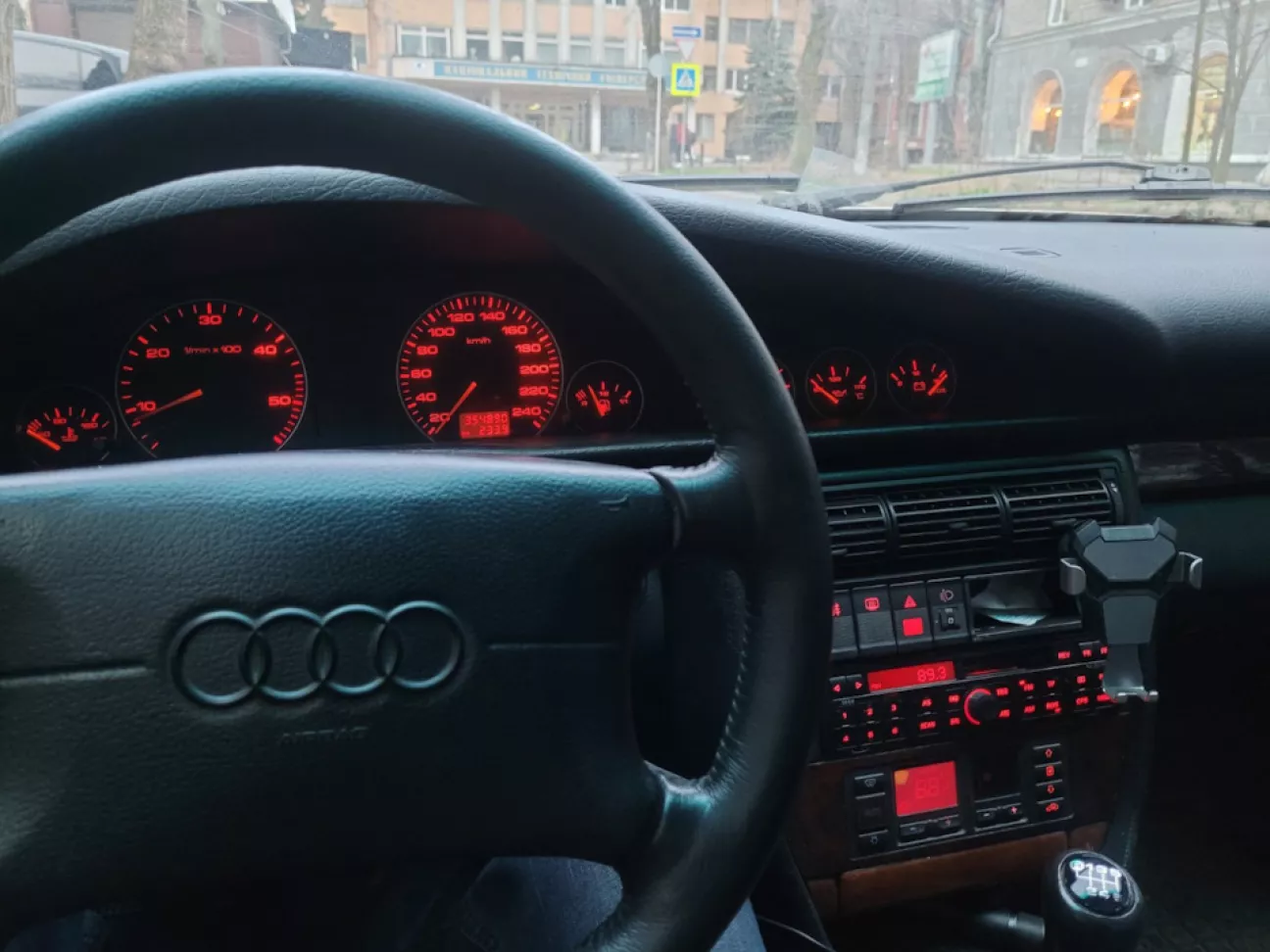

Тепер знову з музикою та радіо)

По заводу опція 8AD — radio "gamma".
Тепер — radio "concert plus".
Також 8RN — sound package (brand sound). Та від оригінальної аудіопроводки лишилось небагато, передні динаміки в картах. Проте, дякую, хоча б як нижні так і верхні.

Невеликий бонус:

Цей допис вилежався досить довго і йому прийшов час долучитися до БЖ.
