🔌 Підключення відеореєстратора до АСС живлення

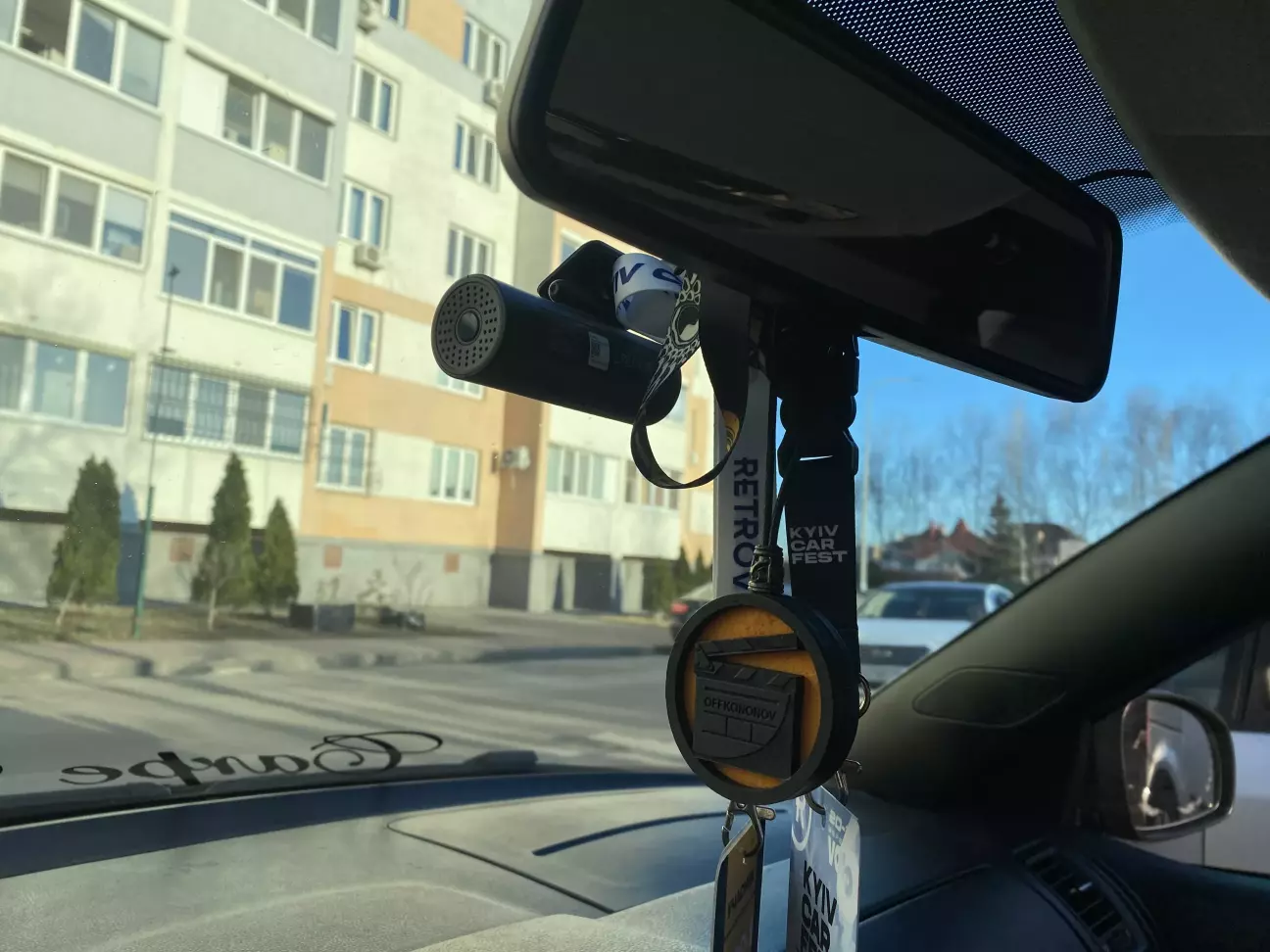

Настав той день, коли набридло кожен раз вмикати кнопку реєстратора на початку кожної поїздки, та й всі ці дроти в салоні перед носом вже набридли. Більшу частини вже прибрав, залишилось всього один (другий - від реєстратора вже сьогодні теж прибрав).

Вирішив зробити нормально: щоб реєстратор вмикався і вимикався разом із ключем запалювання. Тому вирішив підключити живлення до лінії ACC.

Ідея не нова та проста: коли ключ повертається — з’являється живлення, реєстратор автоматично запускається. Коли ключ витягнутий — живлення зникає і пристрій вимикається. Так усе працює автономно, без зайвих кнопок і без ризику посадити акумулятор.

Реалізація виявилась не складною, але з нюансами. Взяв сигнал ACC з проводки магнітоли, але згадав, що живлення самого реєстратора 5V а на АСС - 12V Чат GPT підказав, що можна розібрати прикурювач (як раз в мене є такий зайвий), зняти з нього плату яка і буде «мостом» між 12V на потрібні 5V.

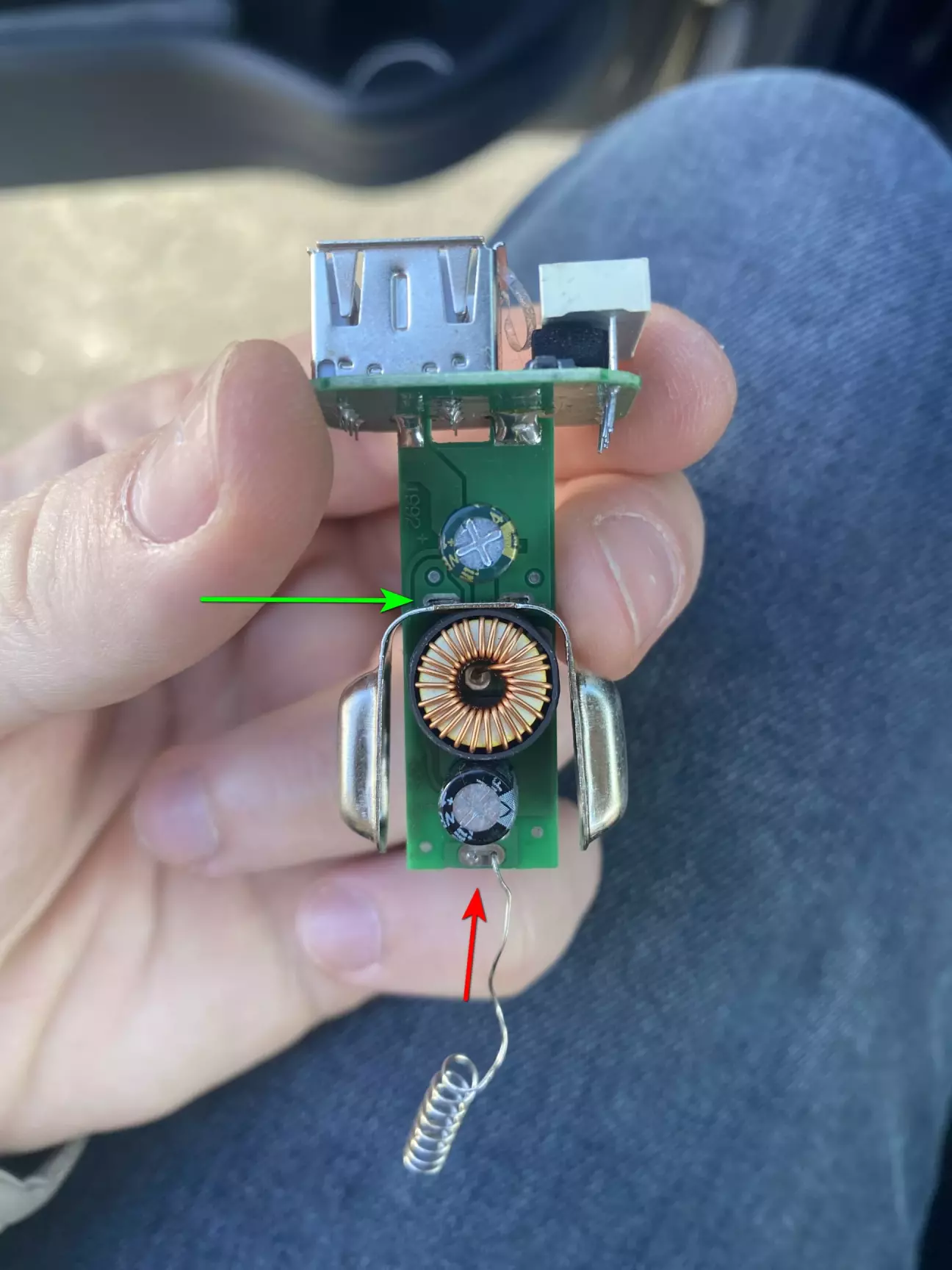

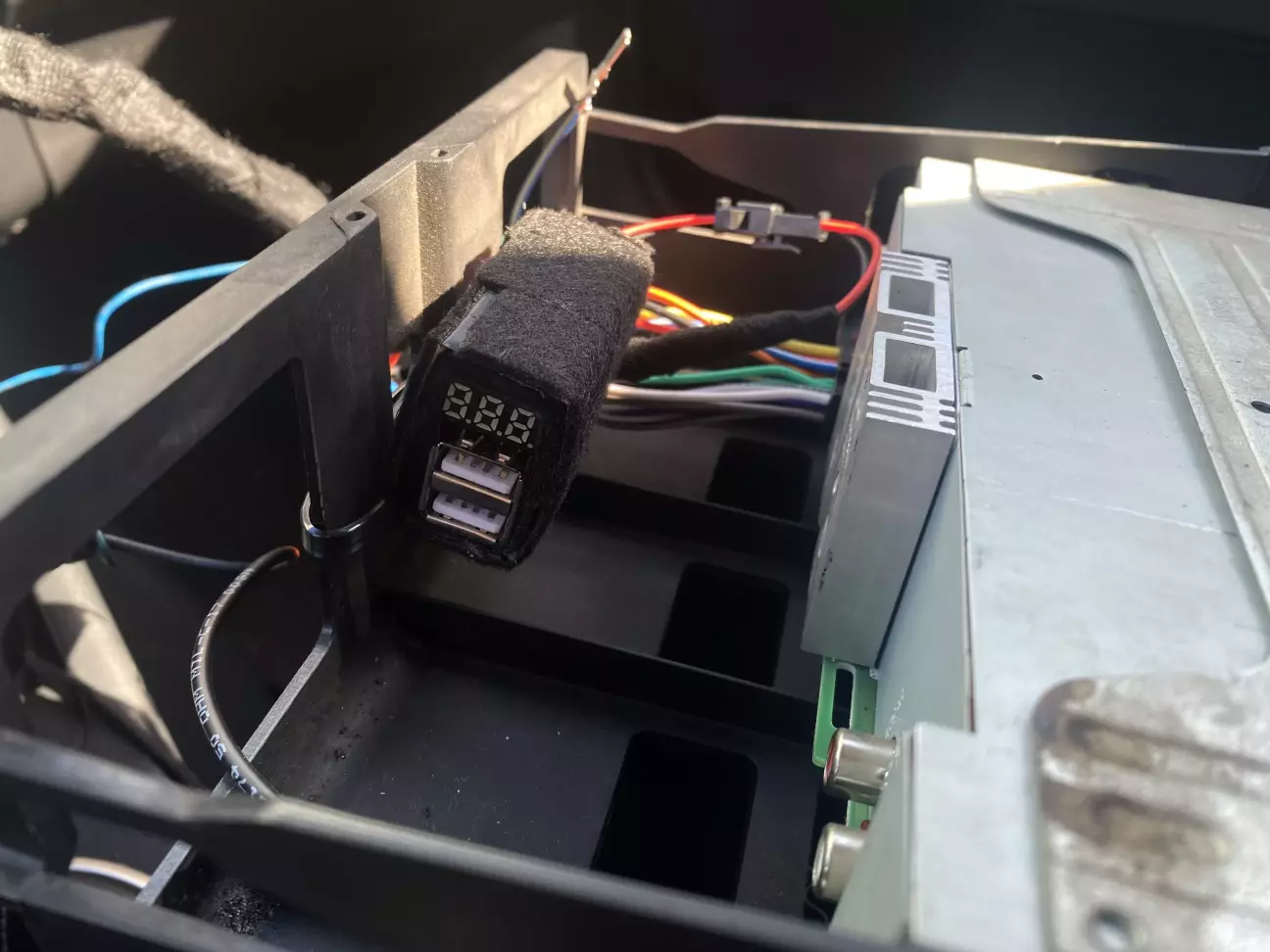

Спаяв вдома 2 дроти на платі прикурювача плюс (червоний) та мінус (зелений), і все готово - 12V → 5V, який і потрібен для реєстратора. «Голу» плату неможна так лишати, тому було зроблена імпровізована невеличка коробка та огорнута в шумоізоляцію (щоб не стрибала по пластику). Його сховав за магнітолою в штатном корпусі, додатково прікріпивши довгим хамутом.

Головний нюанс — не подавати 12V напряму на USB, інакше можна спалити пристрій. Потрібно обов’язково використовувати перетворювач, а також добре ізолювати плату, щоб уникнути короткого замикання. Далі USB від реєстратора просто вставляємо в роз'єм і збираєм все на місце. До речі, тепер ще з'явилось додатковий сховний USB роз'єм на 5V якщо буде потрібно наприкад для заднього реєстратора або ще чогось. Зручно!

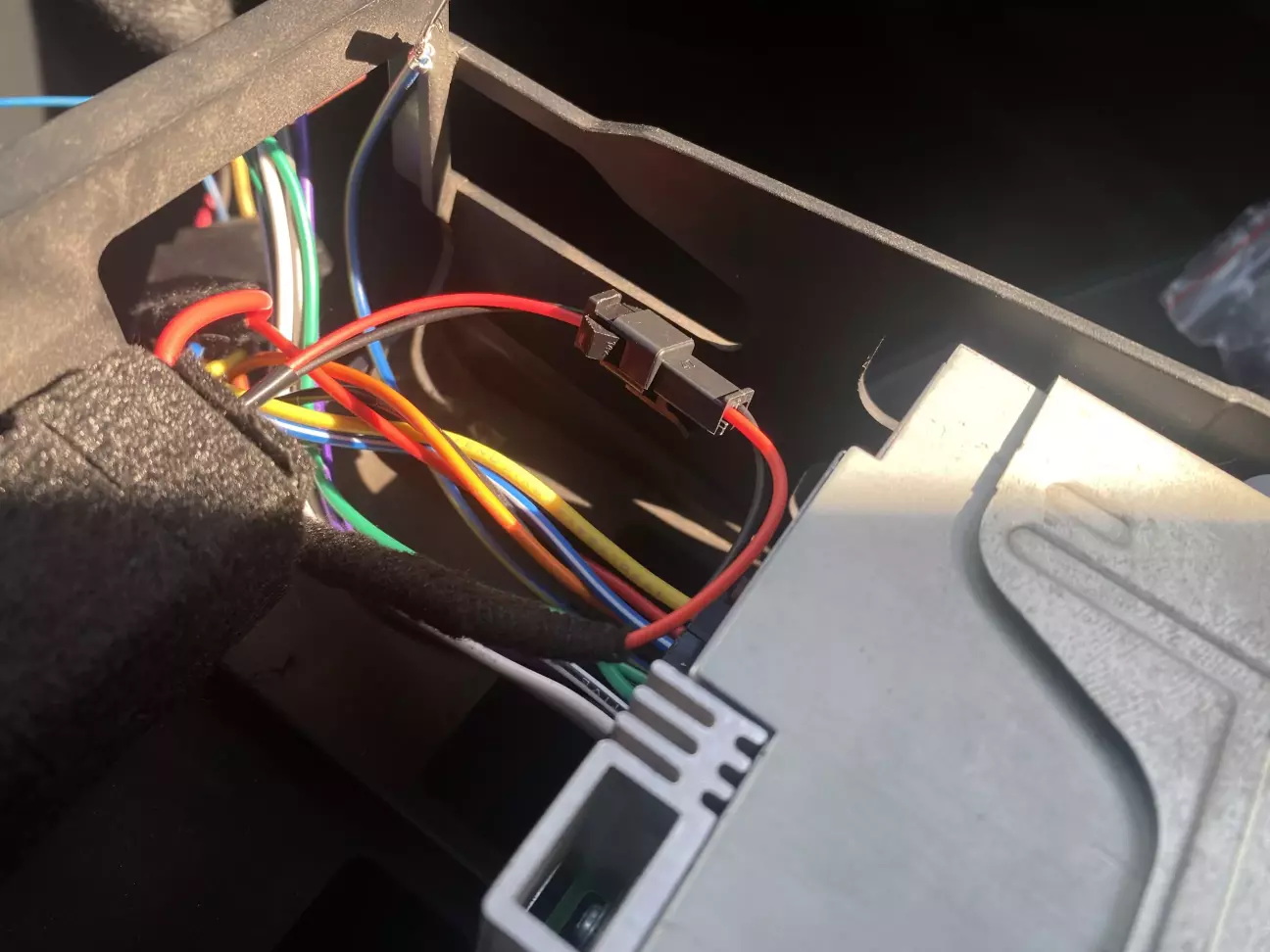

Додатко зробив так, щоб можна було у разі потреби швидко від'єднати плату та все заізолював.

У результаті реєстратор тепер працює повністю автоматично: повернув ключ — запис почався, заглушив авто — він вимкнувся. Мінімум проводів, максимум зручності що і хотів.

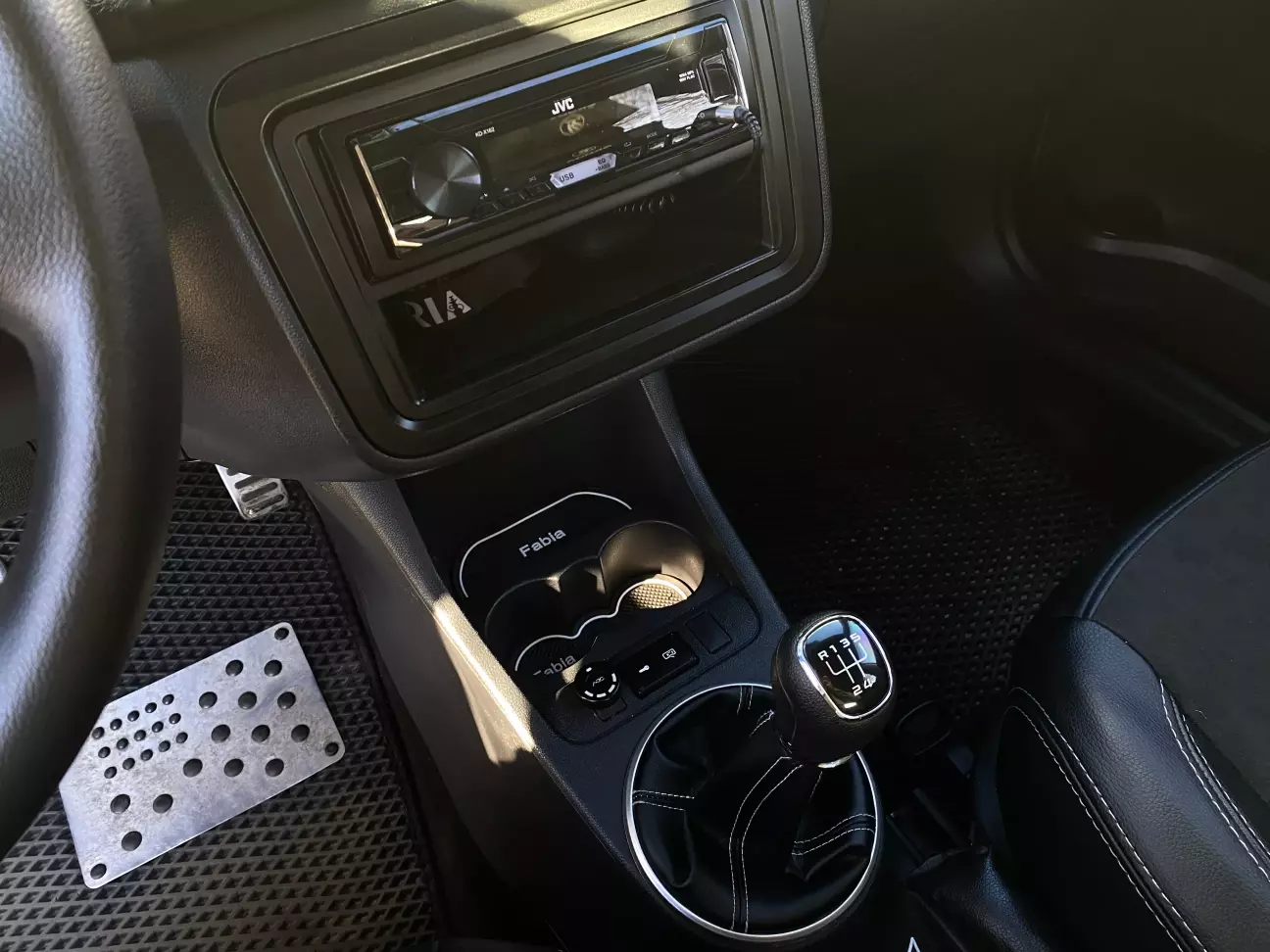

На наступний день повністю прибрав всі зайві дроти, тепер взагалі нічого немає:

Останній дріт був 3.5 від входу магнітоли до перехідника. Як раз вийшло так, що другий порт USB всередині тепер буде живити цей Bluetooth  переходник (ось він в став в нагоді).

Тепер якось навіть пусто 😄
