Встановлення Adaptive Cruise Control with Stop&Go and Lane Centering

Багато власників Ford Escape навіть не здогадуються, наскільки розумним може бути їхній автомобіль. Більшість машин із заводу мають базовий пакет безпеки Ford Co-Pilot360, який вміє гальмувати перед перешкодою та підрулювати в смузі. Але справжня «магія» починається тоді, коли ми додаємо в систему «око», якого не вистачало — радар CCM (Cruise Control Module).

Встановлення та активація радара перетворює базову машину на версію Assist+. Що це дає на практиці?

Основні асистенти на борту після апгрейду:

• Adaptive Cruise Control (ACC) with Stop&Go: Ваша права нога нарешті відпочине. Машина сама тримає дистанцію, сама зупиняється в нуль у заторах і сама рушає далі.

• Lane Centering: Якщо базовий помічник просто відфутболював авто від розмітки, то Lane Centering тримає вас чітко по центру смуги, впевнено підрулюючи навіть у затяжних поворотах.

• Intelligent Adaptive Cruise (IACC): Автомобіль починає читати знаки швидкості (TSR) і автоматично підлаштовує круїз під обмеження. Більше ніяких випадкових штрафів під камерами.

• Evasive Steering Assist (ESA): У критичній ситуації, якщо ви почнете об'їжджати перешкоду, система допоможе вам вивернути кермо максимально швидко та стабільно.

• Predictive Speed Assist: Завдяки «Електронному горизонту» (Electronic Horizon), машина знає про крутий поворот або розв'язку ще до того, як ви їх побачите, і заздалегідь плавно скине швидкість.

У цьому дописі я розберу технічну частину: які блоки задіяні, як правильно встановити радар CCM та які байти в As-Built конфігурації (через Forscan) перетворюють набір заліза на інтелектуального помічника.

Технічні нюанси та підводні камені

1. APIM та Навігація

Для повноцінної роботи адаптивного круїзу (ACC) вкрай рекомендовано мати модуль SYNC 3 з підтримкою навігації (Nav APIM). Навігаційні карти надають дані для функції Електронного горизонту, що дозволяє системі працювати коректно. Якщо у вас базовий APIM без навігації, його заміна має бути першим кроком. Я вже встановив такий модуль раніше, тому рухаюся далі.

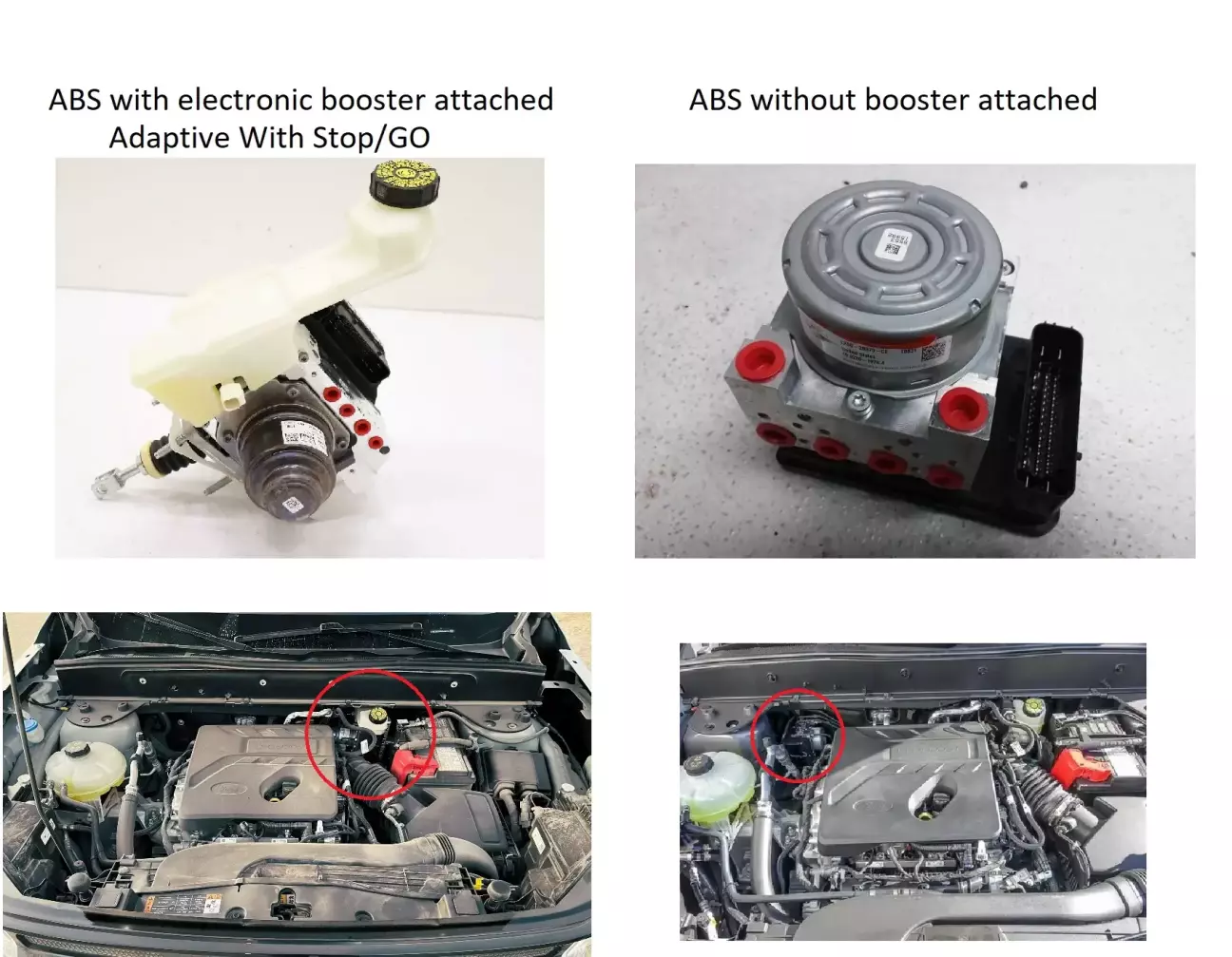

2. Битва підсилювачів: Вакуум проти Електроніки

Автомобілі, що з заводу йшли з адаптивним круїзом, мають електронний підсилювач гальм (EBB). Він забезпечує дуже плавне та точне гальмування. Більшість базових Escape мають традиційний вакуумний підсилювач. На відміну від звичайних бензинових версій із вакуумним підсилювачем, мій Escape PHEV вже має такий електронний бустер.

Ви можете активувати режим Stop and Go на вакуумному підсилювачі. Система буде функціонувати, але саме гальмування до повної зупинки за іншим авто буде не таким плавним, як у заводському виконанні з електронним блоком.

3. Нюанс із ABS та паркувальним гальмом

Оскільки блок ABS на вакуумних машинах технічно не розрахований на стратегію Stop and Go, виникає специфічна особливість: якщо після зупинки на адаптивному круїзі задіяти стоянкове гальмо, система круїз-контролю може вимкнутися з помилкою. Для її повторного ввімкнення знадобиться перезапуск двигуна.

4. Lane Centering (Утримання по центру смуги)

Важливо розуміти: Lane Centering програмно не працює без активованого режиму Stop and Go. Тому, навіть якщо ви маєте зауваження до плавності гальмування на вакуумному підсилювачі, вам доведеться активувати Stop and Go, щоб отримати функцію активного втримання центру смуги.

Доволі довгий час дивився ціни, прикидував список запчастин. В останньому дуже допоміг допис на американському форумі по ескейпам.

Для встановлення системи вам знадобиться набір компонентів, частина з яких залежить від того, чи плануєте ви обмежуватися адаптивним круїзом, чи хочете отримати повний функціонал із утриманням центру смуги.

1. Кнопки на кермо

Вибір кнопок визначає кінцевий функціонал системи:

• LJ6Z-9C888-AB – кнопки для звичайного адаптивного круїз-контролю (ACC).

• LB5Z-9C888-H – кнопки з підтримкою функції утримання центру смуги (Lane Center). Саме цей варіант дозволяє реалізувати автопілот на трасі.

• JX7T-9E740-AC – кнопки з ACC, Lane Center та функцією обмеження швидкості Lim.

2. Дистанційний радар (CCM)

Можна використовувати модулі від різних моделей Ford, оскільки вони програмно сумісні:

• LB5T-9G768-AB – оригінальний радар саме для моделі Escape.

• JX7T-9G768-AD – аналогічний радар від моделей Edge або Explorer (часто легше знайти на розбірках).

3. Кріплення та аеродинаміка

• LJ6Z-14C022-AA – спеціальний кронштейн для встановлення радара на підсилювач бампера.

• LJ6Z-8327H – повітряний дефлектор, який закриває радар та направляє потоки повітря.






• W506855S439 – болти M6 довжиною 20 мм для фіксації кронштейна та радара.

4. Електрична частина

Це найскладніший етап, оскільки він вимагає втручання в заводську проводку:

• WPT-1198 – герметичний роз'єм, що підключається безпосередньо до радара.

• WPT-889 та WPT-890 – роз'єм проводки бампера. Знадобиться, щоб взяти по 4 піни типу мама та папа. Це дозволить підключитися до штатної магістралі без "колгоспу".

• Дроти 22AWG – бажано двох різних кольорів, щоб не переплутати лінії шини даних CAN-bus. Для каншини я придбав дроти з силіконовою ізоляцією, вони дуже гнучкі та добре закручуються.

• Захисна гофра – для надійного прокладання нової проводки вздовж бампера та захисту від вологи й тертя.

• Тканинна та ПВХ ізолента – для прокладання дротів в салоні та підкапотному просторі

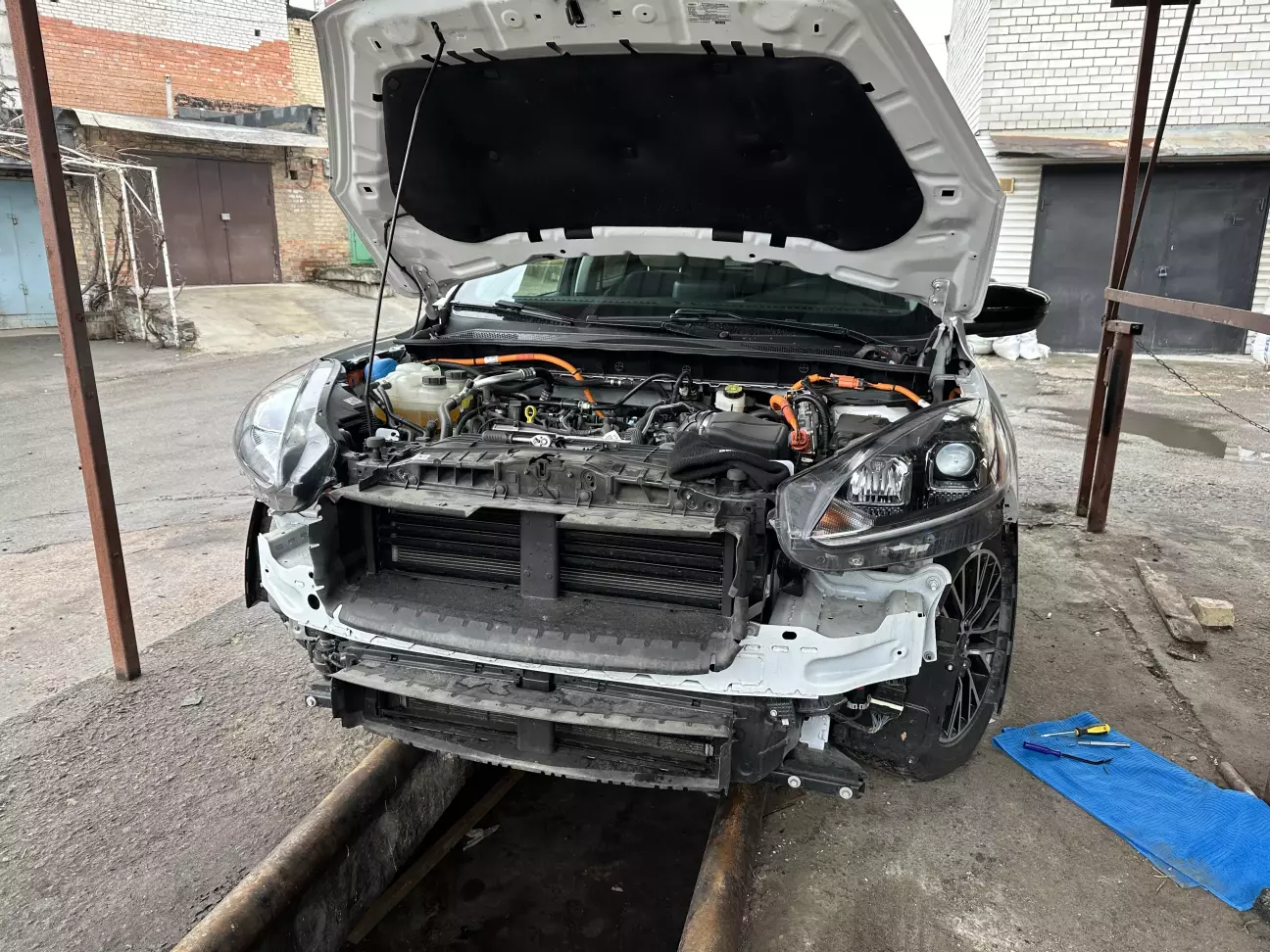

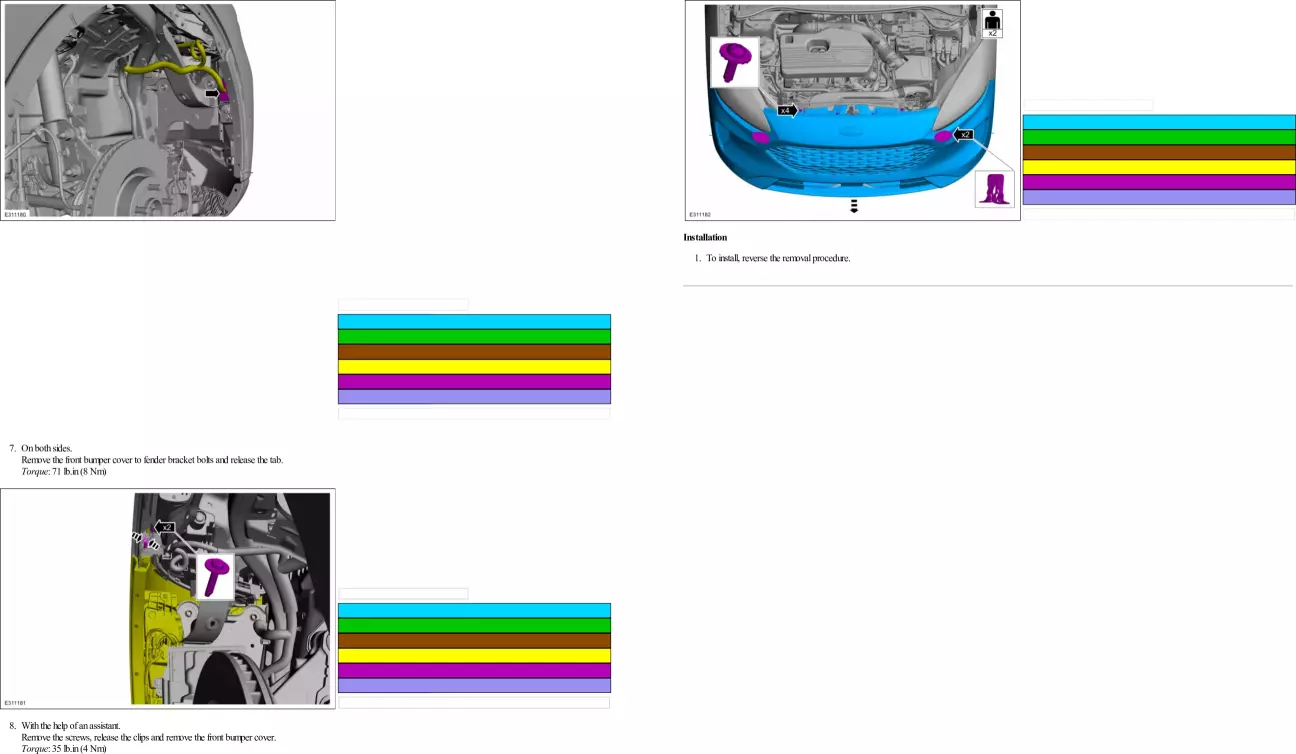

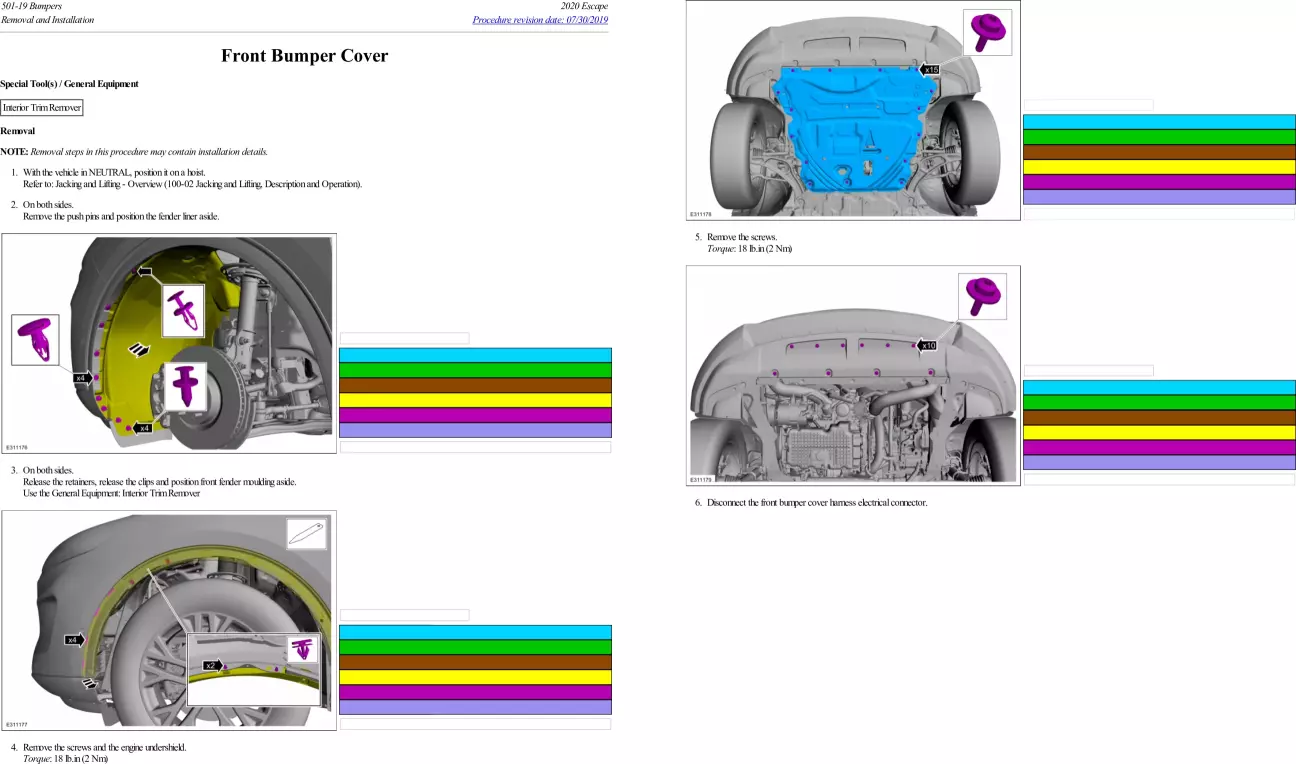

Матеріали та запчастини підготовлені, отже можна починати. Робота починається із зняття бампера. Для цього необхідно попередньо відкрутити захист двигуна.

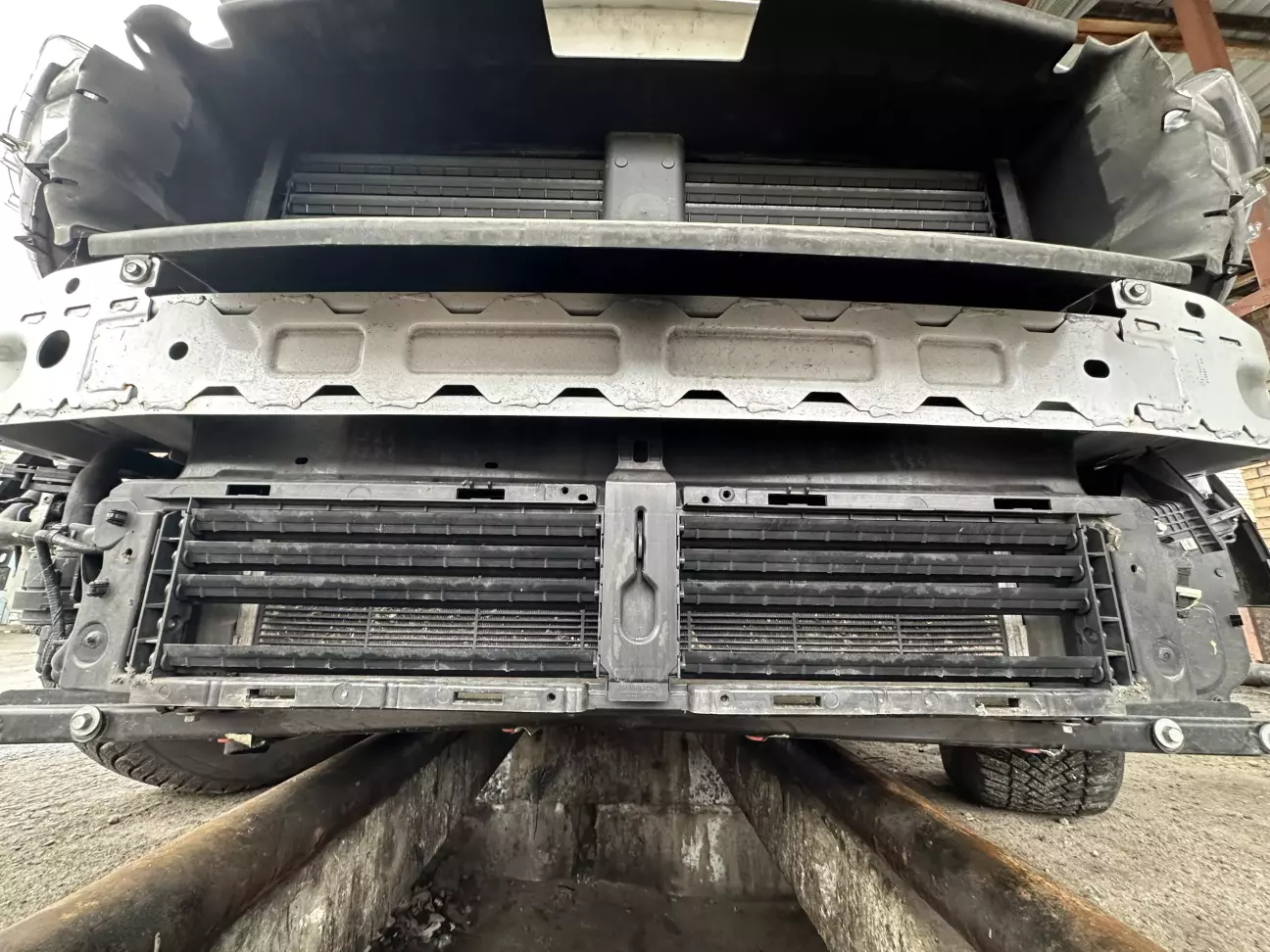

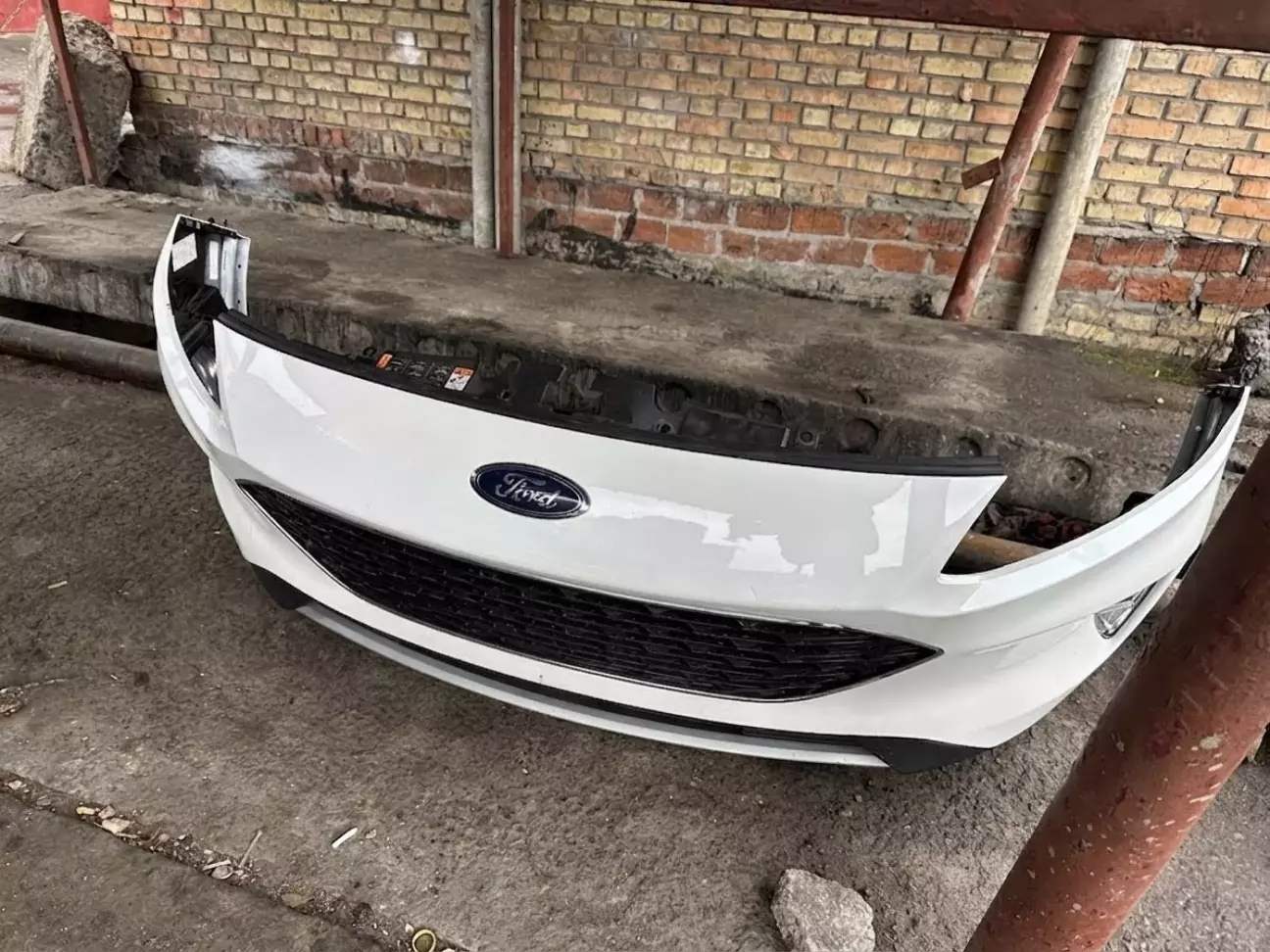

Кілька годин мук — і бампер нарешті знято 🤕.

Чому так довго? Бо захист двигуна тримався на 15 абсолютно різних саморізах. Там був повний набір: і болти на 7 та 8 мм, і «зірочки» (Torx) усіх можливих розмірів. Окреме «дякую» попередньому власнику за такий специфічний «тюнінг» 🤡.

Також чимало часу пішло на відкручування болтів бампера, що заховані під фарами. Щиро проклинаю того довбаного інженера, який це проєктував. Хто так робить?!

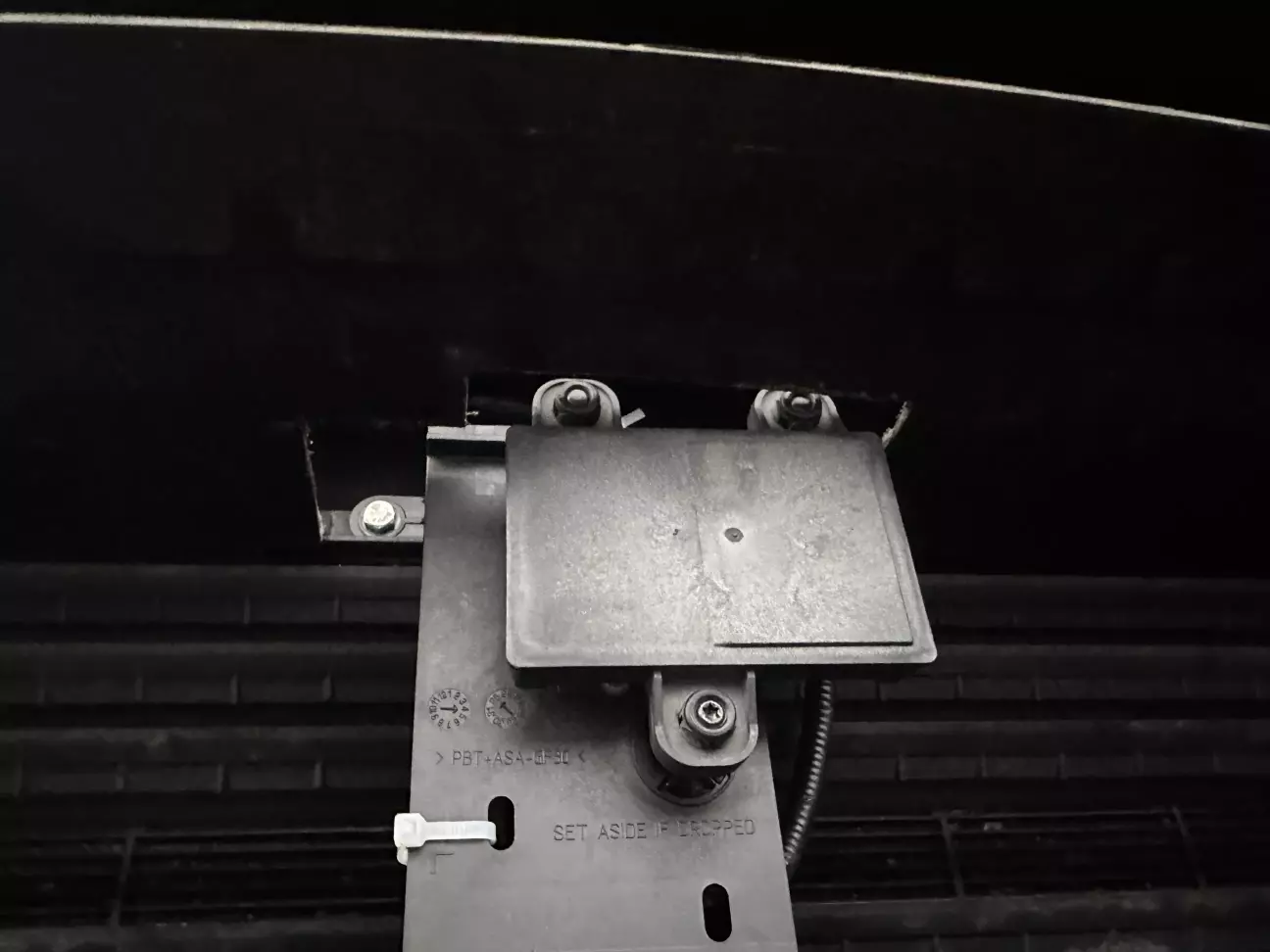

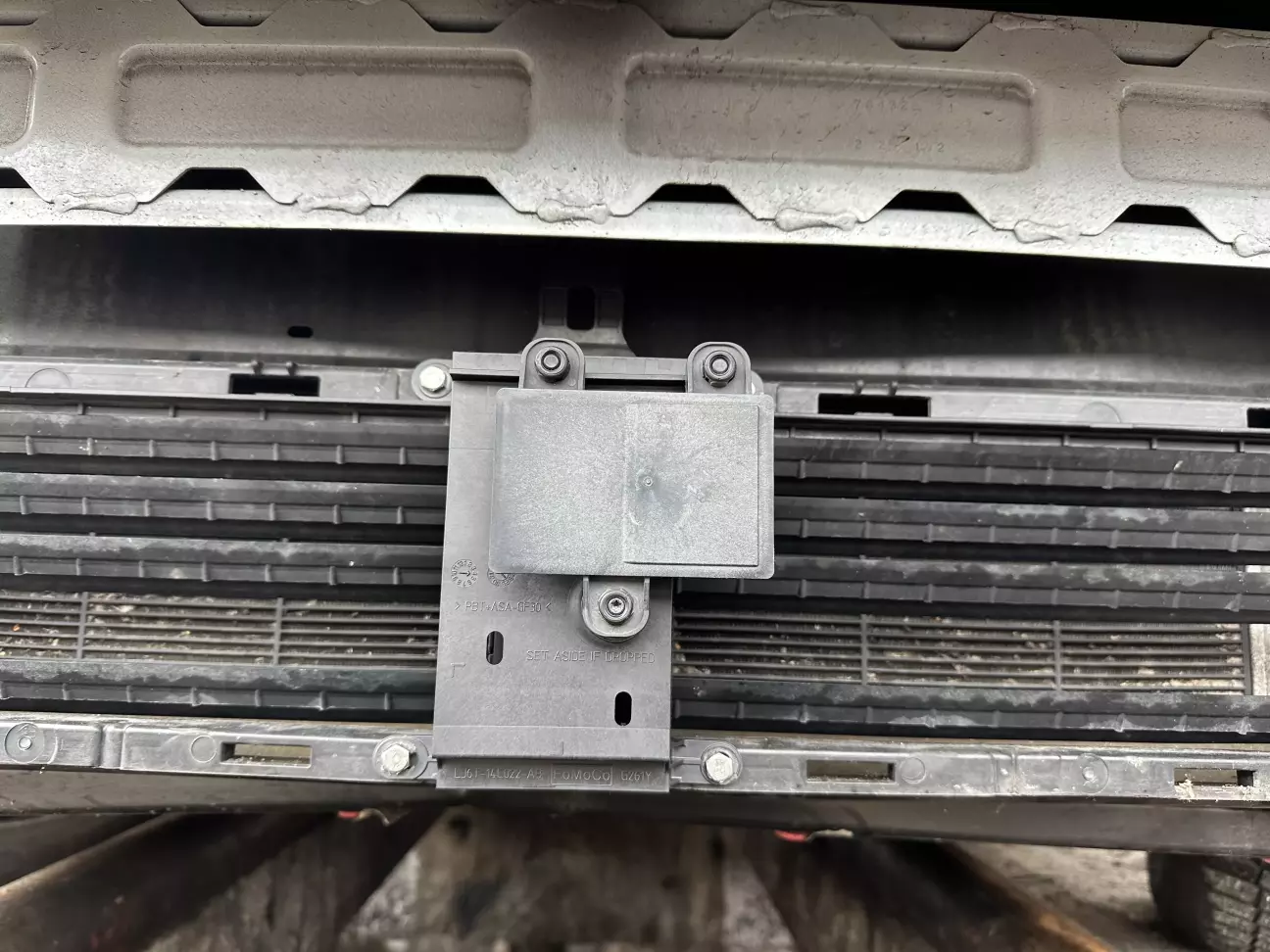

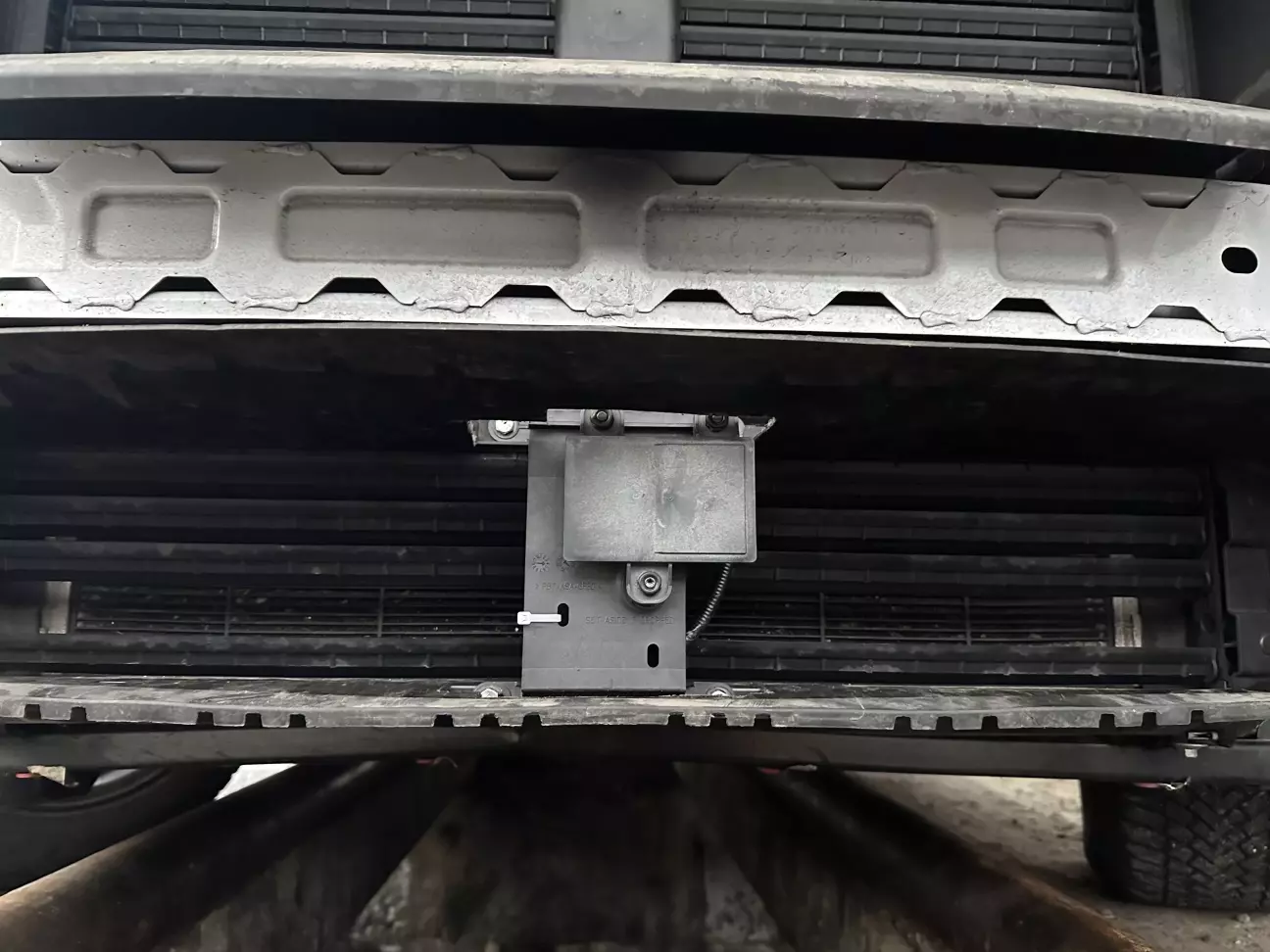

Після епопеї з бампером вирішив нарешті перейти до «найважчого» етапу — прикрутити радар на місце. Робота неймовірної складності (насправді ні), але треба ж колись це дотиснути.

Далі взявся за проводку для радара. Спочатку я планував, що доведеться тягнути Private CAN від радара до камери у лобовому склі та додатково брати живлення з роз'єму C122 (що за переднім правим колесом).

Але зазирнувши в той роз'єм, я був приємно здивований — проводка під радар там уже є! Вирішив перевірити й роз'єм на лобовому. Зняв кришку і — о диво! — там теж присутні потрібні мені два дроти Private CAN. Це суттєво полегшило задачу.

Отже, тепер достатньо лише протягнути CAN та живлення від роз'єму C122 безпосередньо на радар. Тож розпочав виготовлення коси.

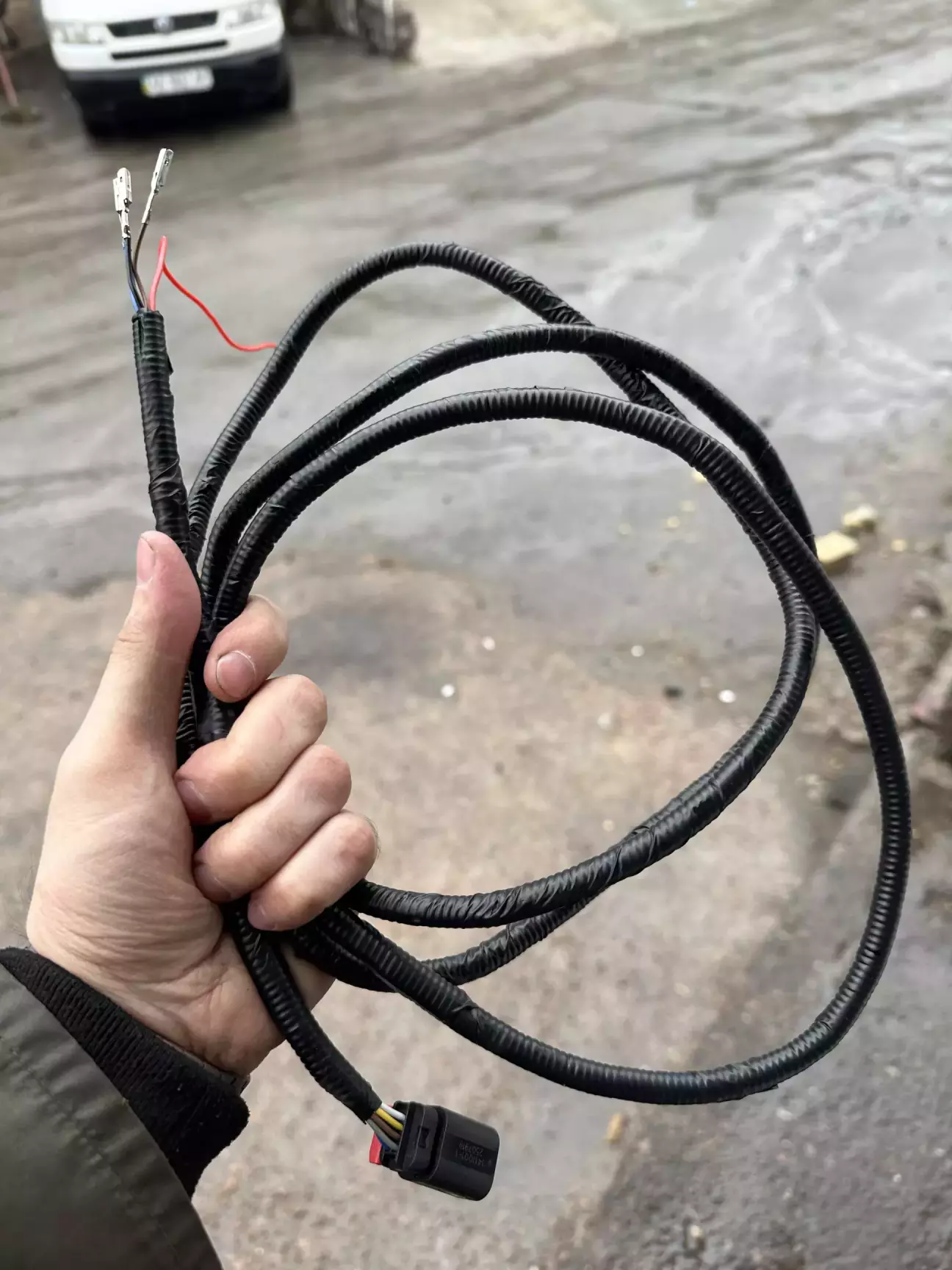

Робив усе «по заводу»: дроти CAN заздалегідь звив удома та обмотав ізоляційною стрічкою. Додав живлення і все разом ще раз огорнув ізоляцією. Далі — у гофру та фінальний шар захисту. Піни (контакти) взяв із заздалегідь купленого донорського роз'єму.

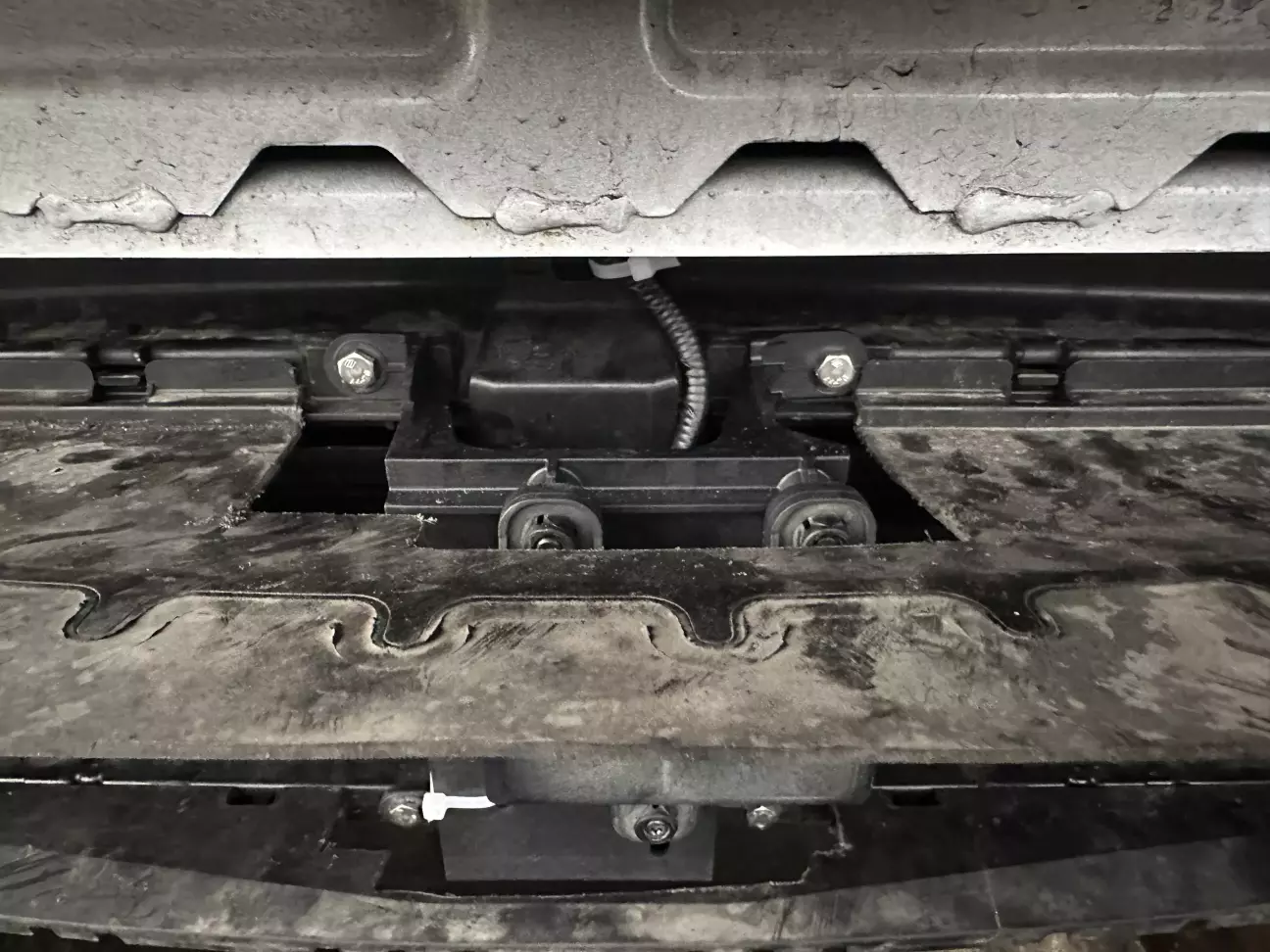

Отже, радар успішно підключено. На вулиці вже сутеніє, а на завтра машина має бути «на ходу».

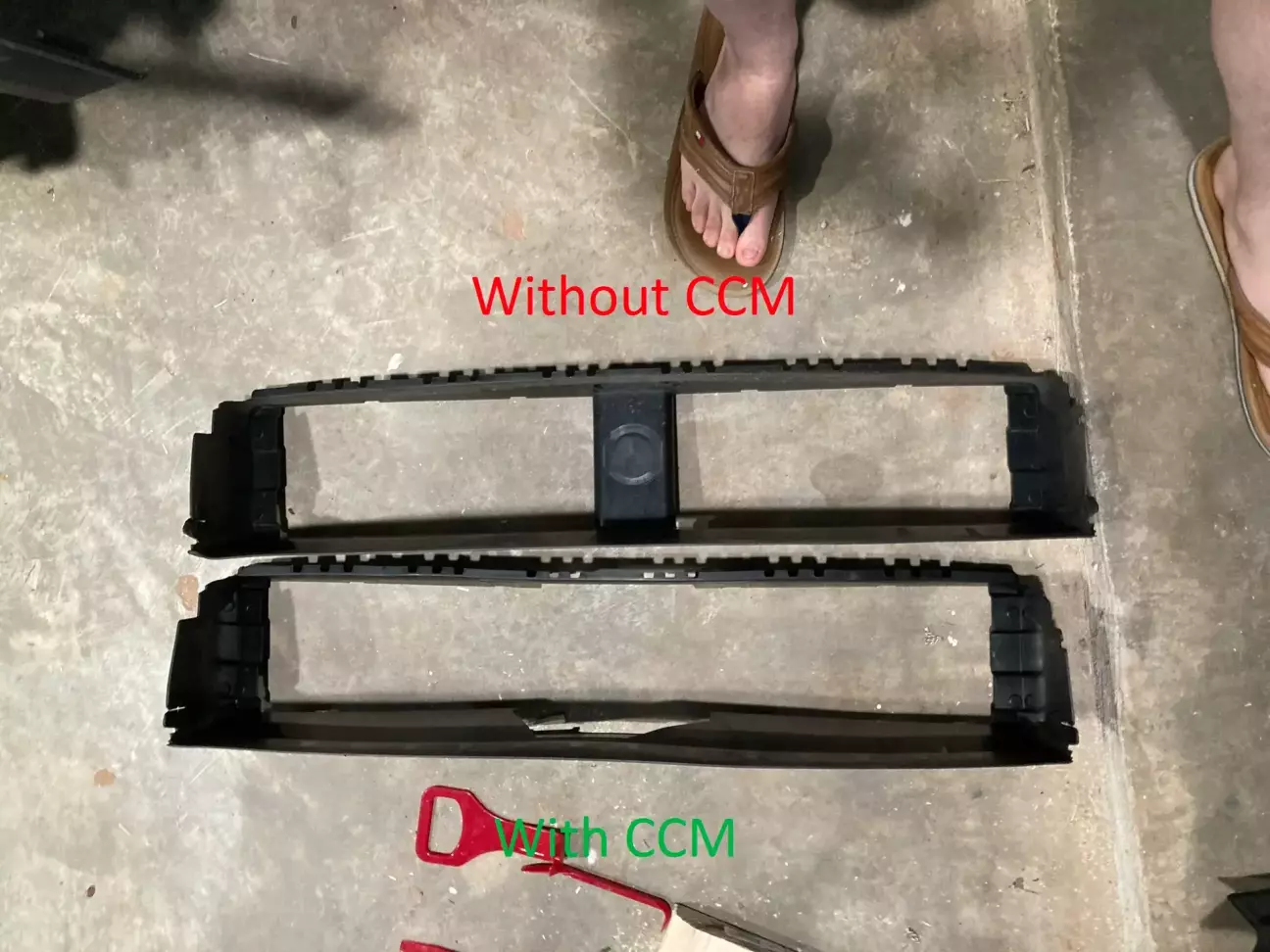

Починаємо збирання з нижнього дефлектора радіатора. Як я вже казав, вони бувають двох видів: для авто з радаром і без. Різниця лише в наявності перегородки по центру. Побачивши цінник у 80–100$ за цей шматок пластмаси, вирішив діяти радикально (як мені і радили самі ж продавці): просто вирізав ту перегородку власноруч.

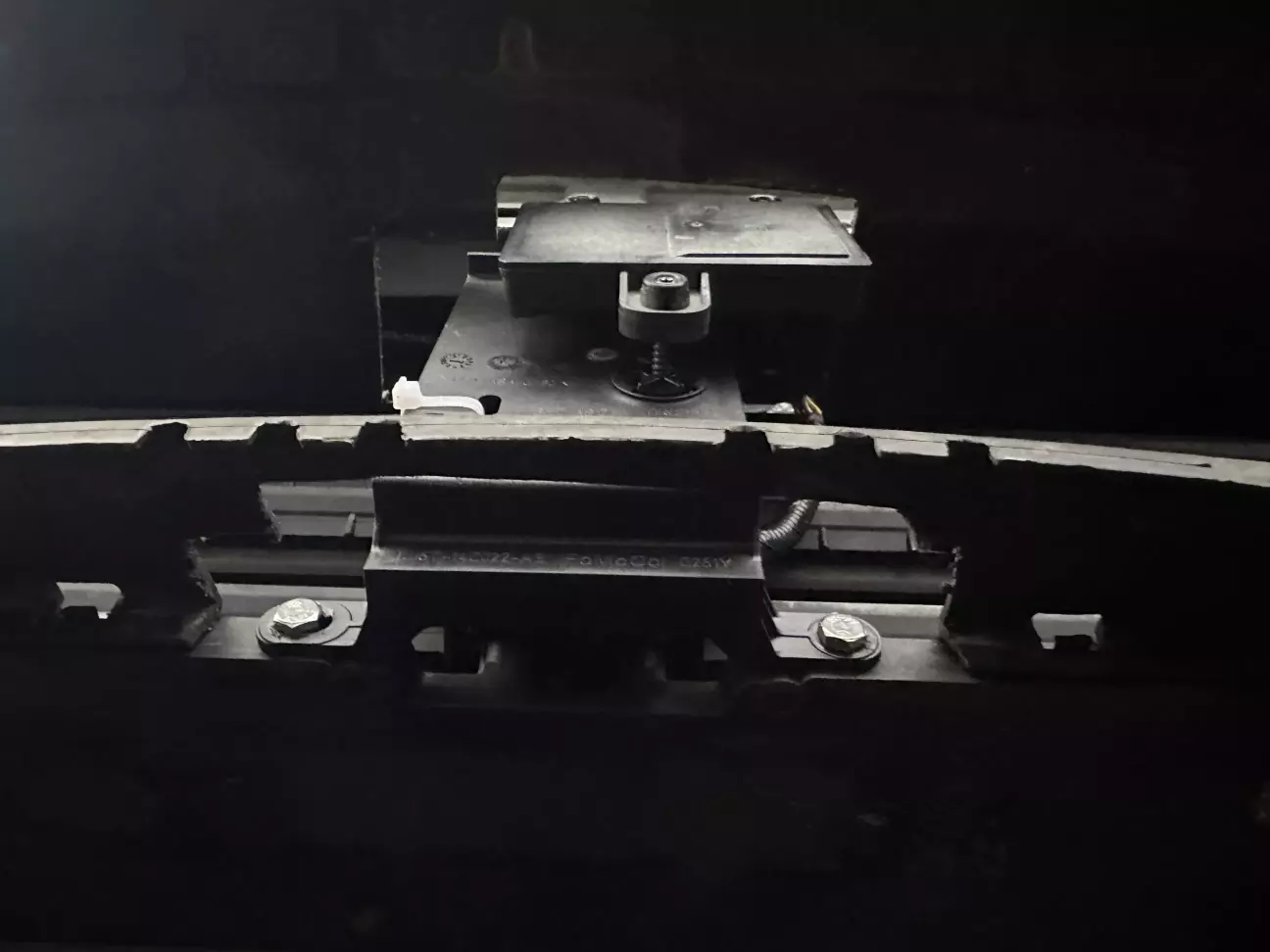

Ось результат виконаної роботи:

Як на мене, вийшло доволі охайно. Далі встановив бампер і закрутив усі болти кріплень.

Вирішив одразу підключити FORScan та перевірити роботу радара. Видалив старий профіль і створив новий (щоб програма заново просканувала всі блоки в системі, а не зчитувала дані з пам'яті).

Радар на зв'язок не вийшов 😐. Спробував сконфігурувати в блоках наявність радара та адаптивного круїзу, сподіваючись, що це допоможе — але марно. Повернув усі налаштування до заводських і пішов додому мізкувати над проблемою.

Добрі люди порадили використати профіль від іншого авто, де цей радар точно є. Шанси на успіх були близькі до нуля (здавалося, що радар просто мертвий), але я спробував профіль від Lincoln Corsair (у нього однакова платформа з Ford Escape). Результат знову нульовий. Навіть підкинув інший радар — теж тиша.

З цього всього я зробив логічний висновок: ну не можуть два радари бути мертвими одночасно! Схоже, проблема в підключенні.

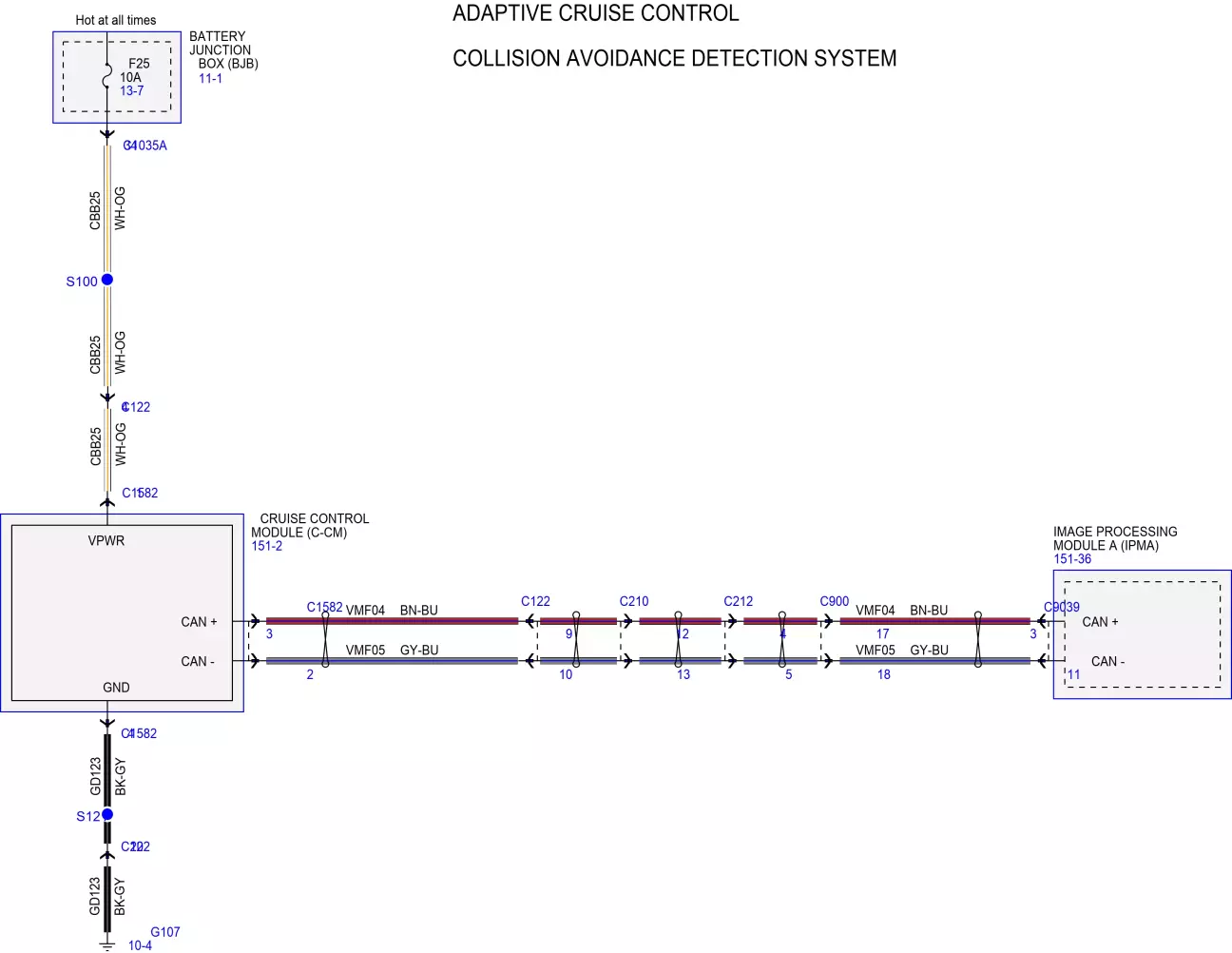

Зробив паузу і за день повернувся до машини. Перевірив підключення радара до роз'єму C122 — там усе чітко, дроти не переплутані. Тож відкрив схему і почав «продзвонювати» кожен роз'єм на шляху від лобового скла до C122.

C900 --> C212: сигнал є. C212 --> C122: сигналу немає.

Отже, щось тут не так. Дивлюся на роз'єм C212 і бачу «чудову» картину: бракує двох пінів. Тобто дротів просто немає на шляху між C212 та C210. Виходить, Ford вирішив прокласти проводку від бампера до салону і далі по салону, але пошкодував 50 см дроту, щоб зробити повноцінну косу підключення 🤡. Економія на сірниках як вона є.

Доступ до роз'єму C210 дуже обмежений — він розташований під ногами пасажира, і працювати з ним практично неможливо. Тому я прийняв рішення тягнути дріт напряму від камери до колеса, як і планував спочатку. Благо, проводку я підготував заздалегідь.

Усе успішно підключено. Перевіряю — і радар нарешті вийшов на зв'язок! 🎉

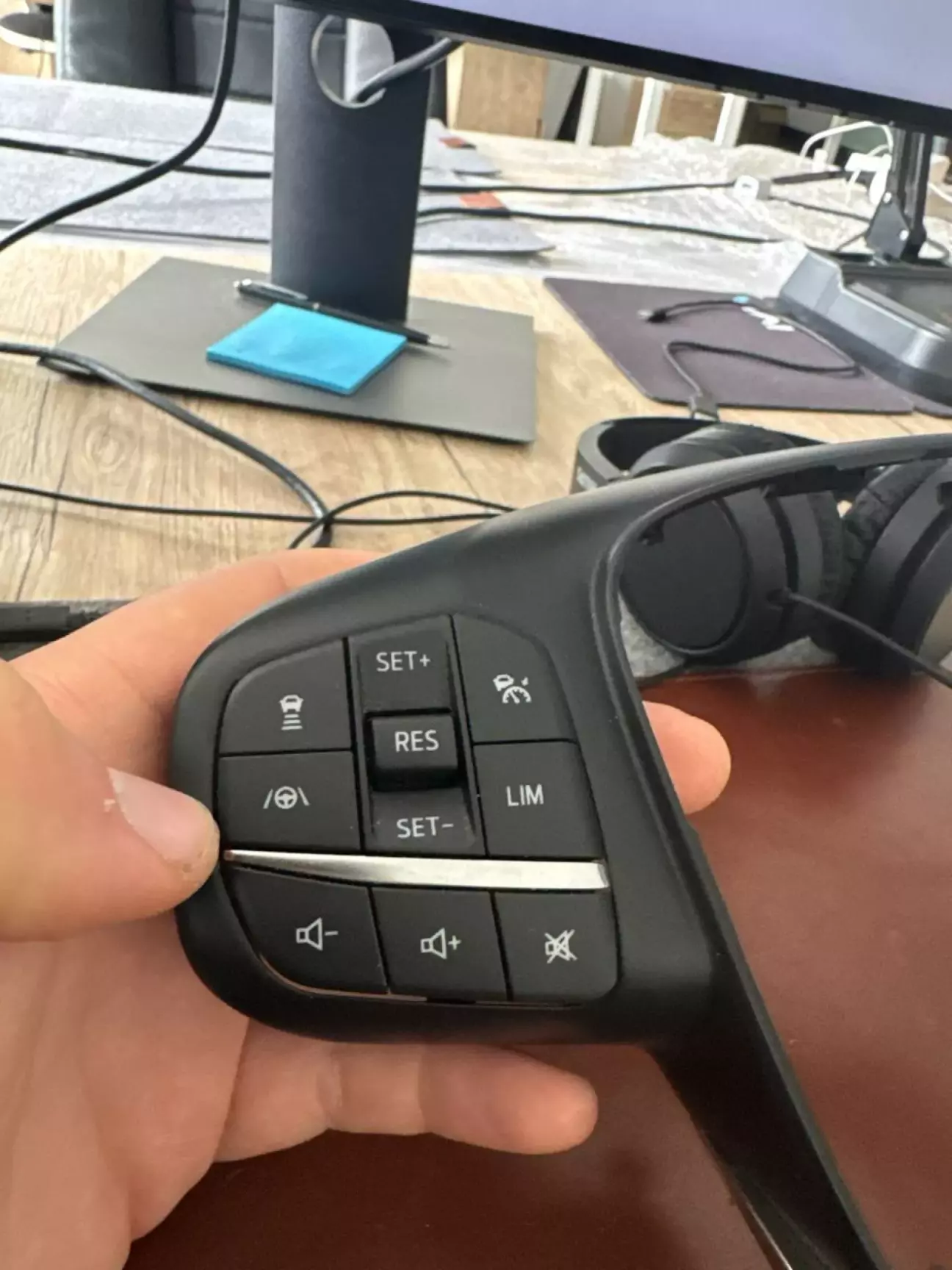

Тепер справа за малим: потрібно повністю зібрати авто, замінити кнопки на кермі та «залити» конфігурацію в усі блоки. Кнопки я придбав заздалегідь — вибрав повну версію з адаптивним круїзом, системою центрування у смузі та функцією LIM (обмеження швидкості).

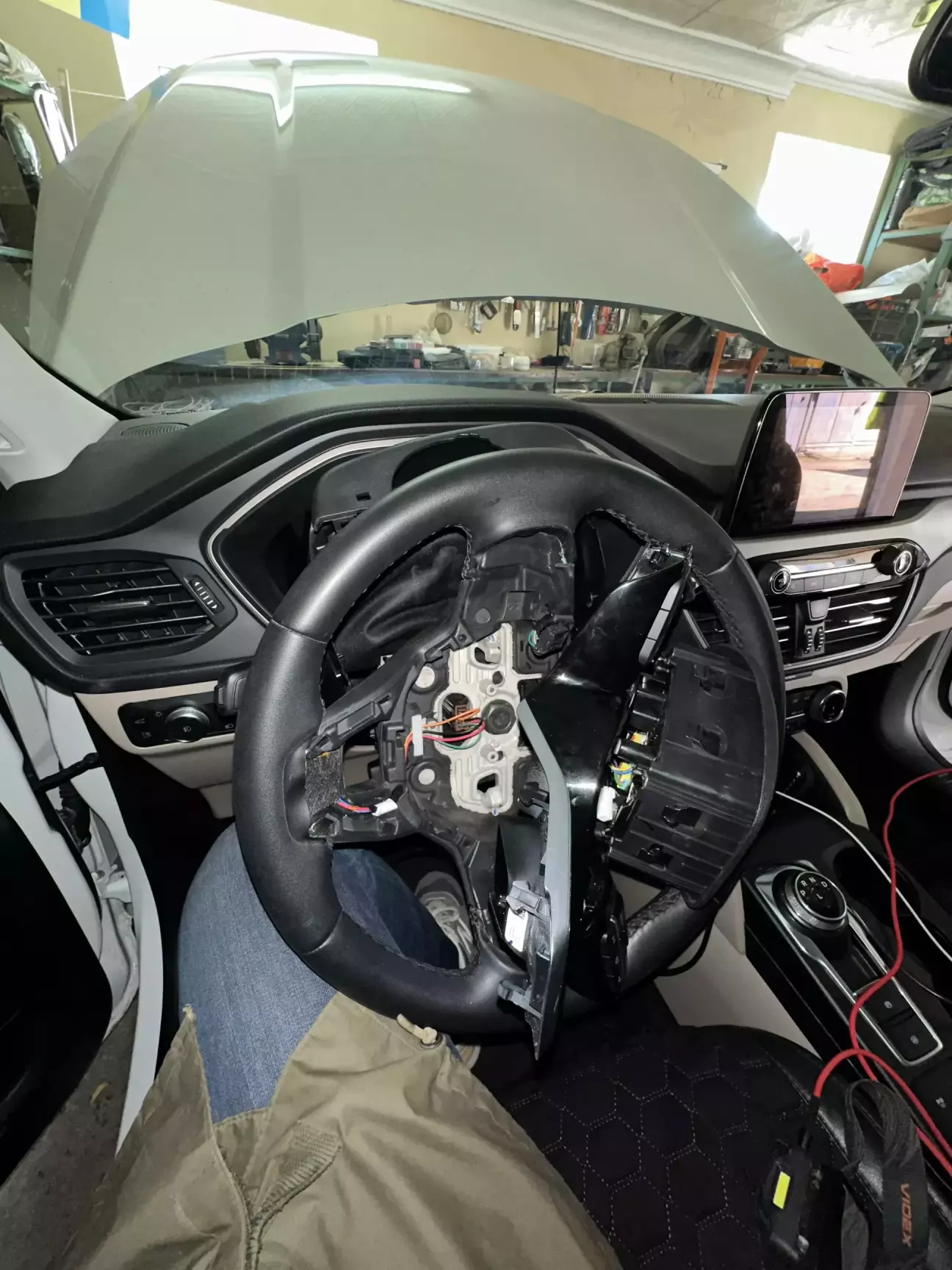

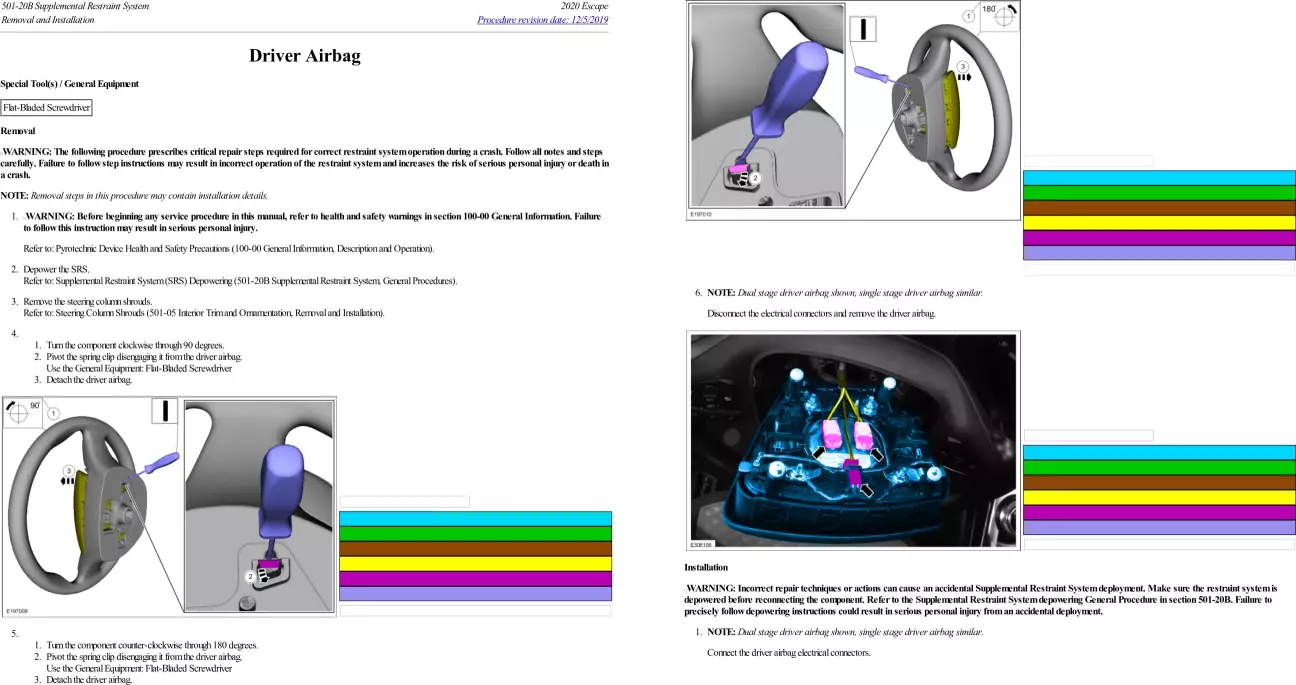

Для заміни кнопок необхідно зняти верхню та нижню кришки кермової колонки, від'єднати подушку безпеки та зняти чорну декоративну накладку. Щоб демонтувати подушку, потрібно повернути кермо на 90 градусів і за допомогою плоскої викрутки відстібнути кліпси кріплення:

Вирішив не від’єднувати контакти від подушки, бо до кінця не розібрався з механізмом її фіксації. Вважаю, що без зайвої потреби цього краще не робити. Проте наголошую: насамперед обов'язково потрібно від'єднати АКБ перед будь-якими роботами із системою безпеки!

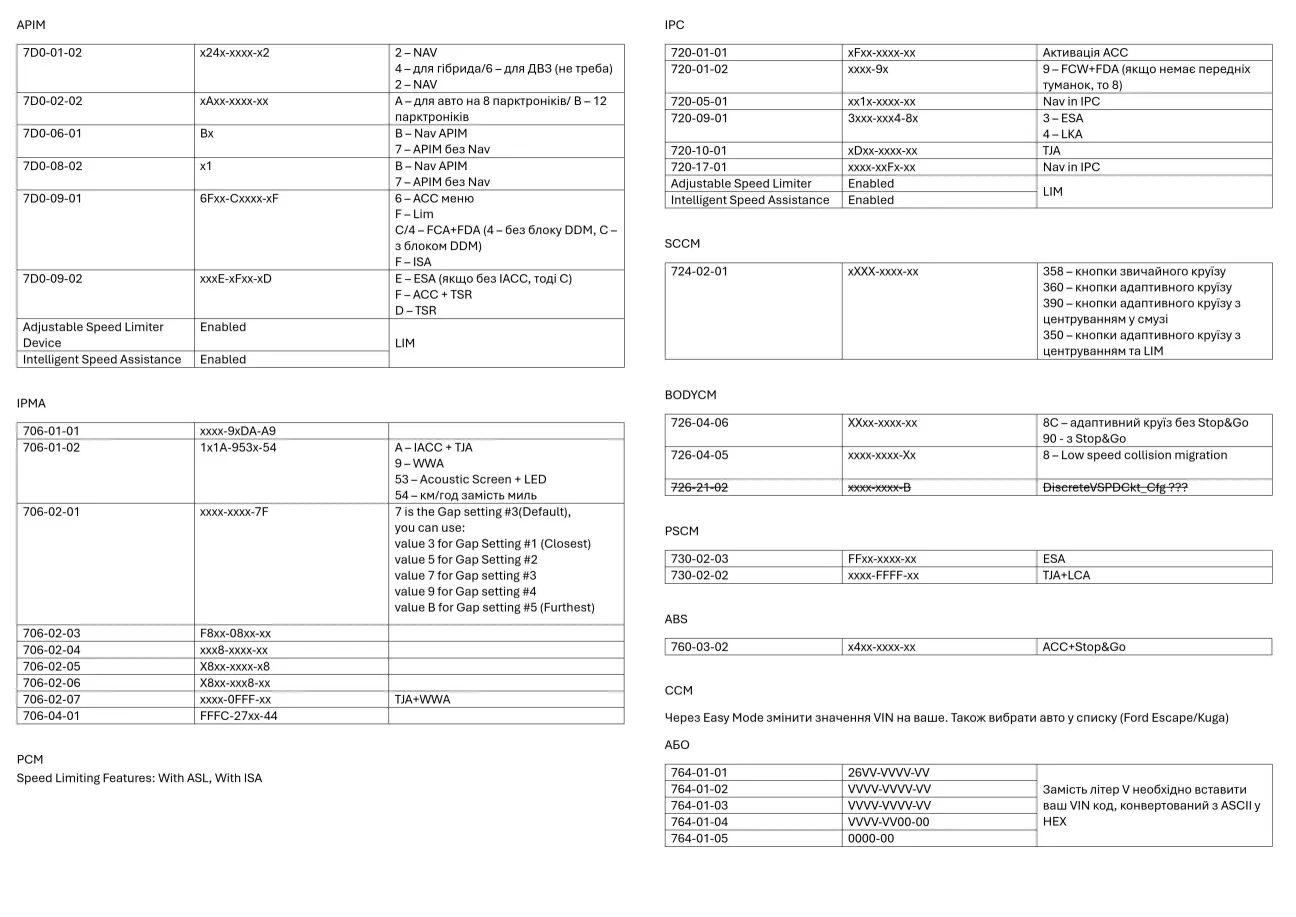

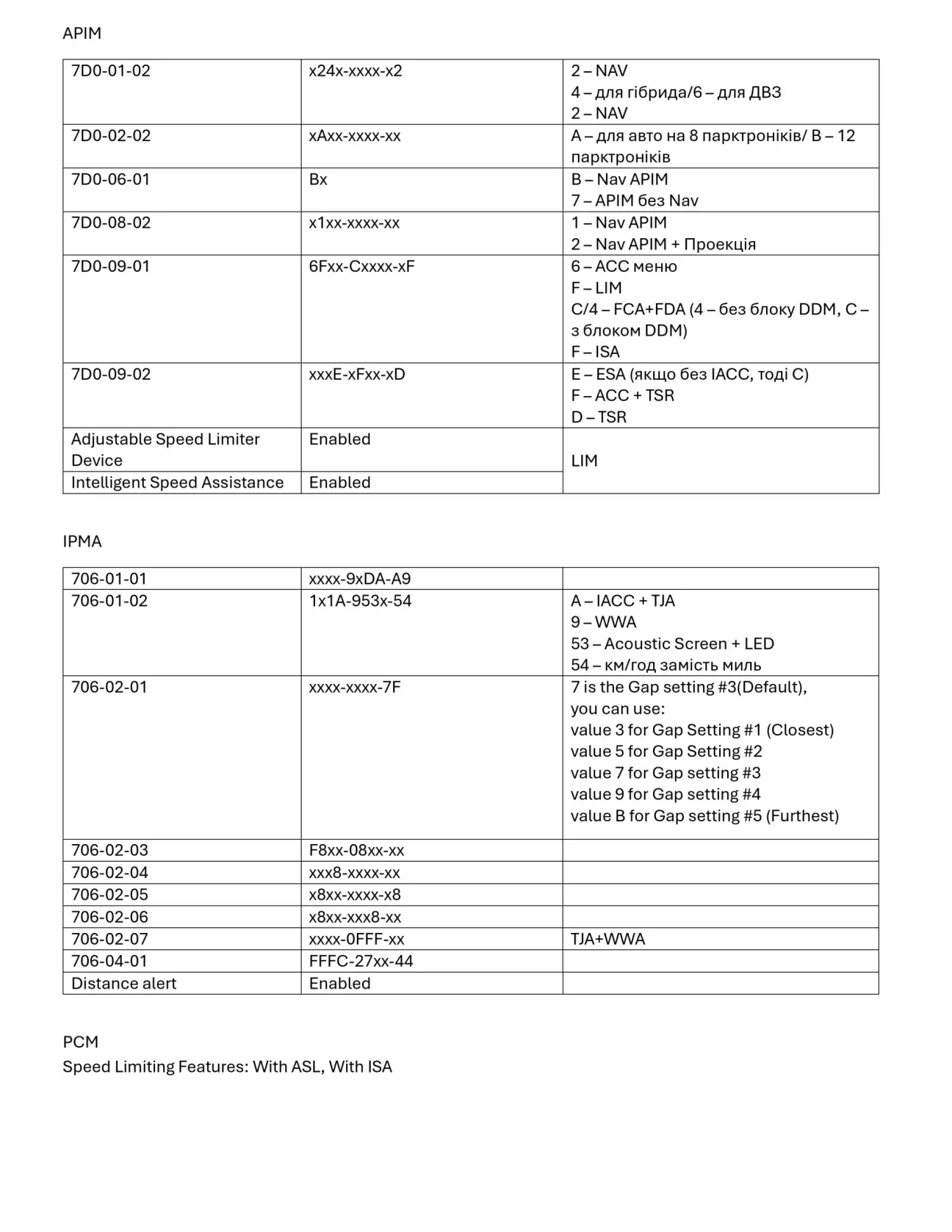

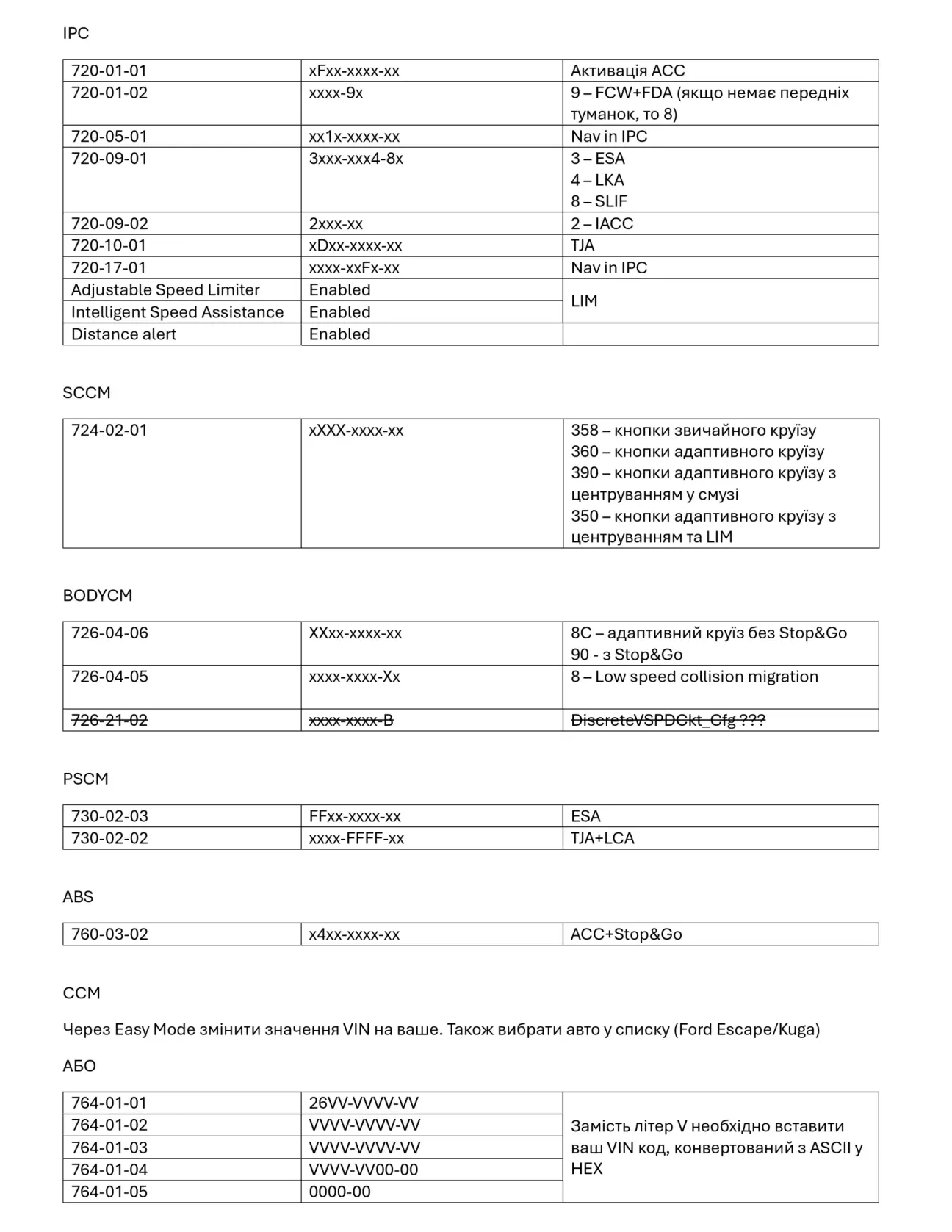

Отже, кнопки замінив, усе зібрав докупи. Настав час правити конфігурацію. Для цього заздалегідь підготував список усіх необхідних змін. Порівнював конфіги від Ford Escape з адаптивним круїзом, а також від Ford Kuga з лімітером швидкості.

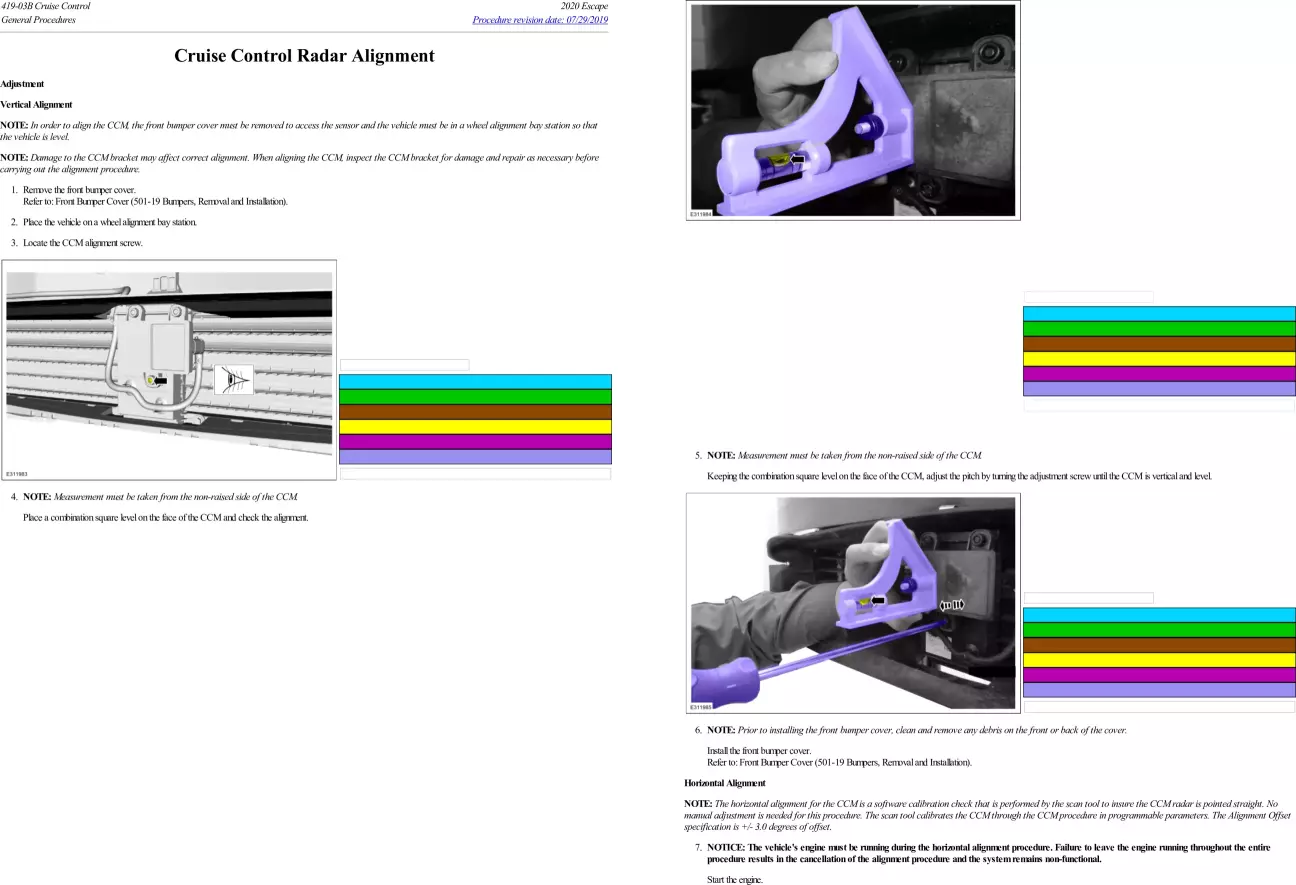

Конфігурацію успішно прописано, жодної помилки в системі немає — отже, можна розпочинати процедуру калібрування радара. Для цього насамперед необхідно виставити його за рівнем відносно горизонту.

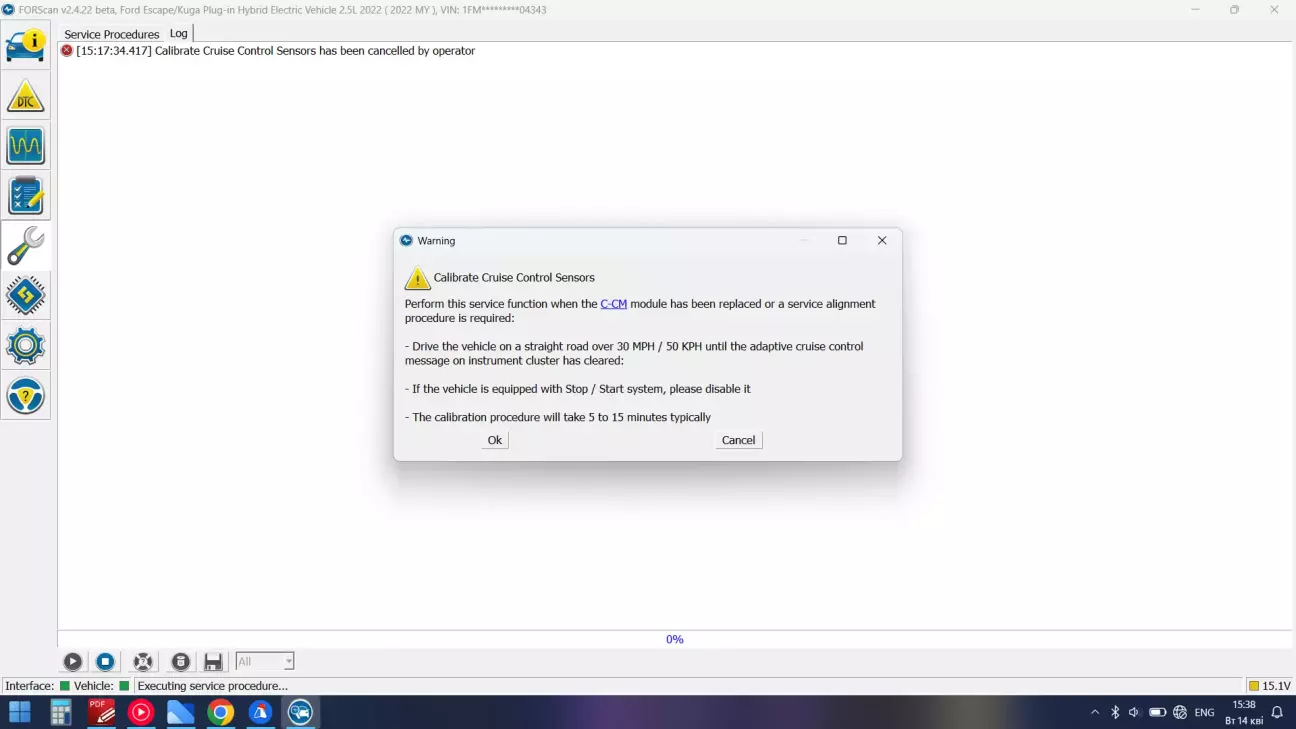

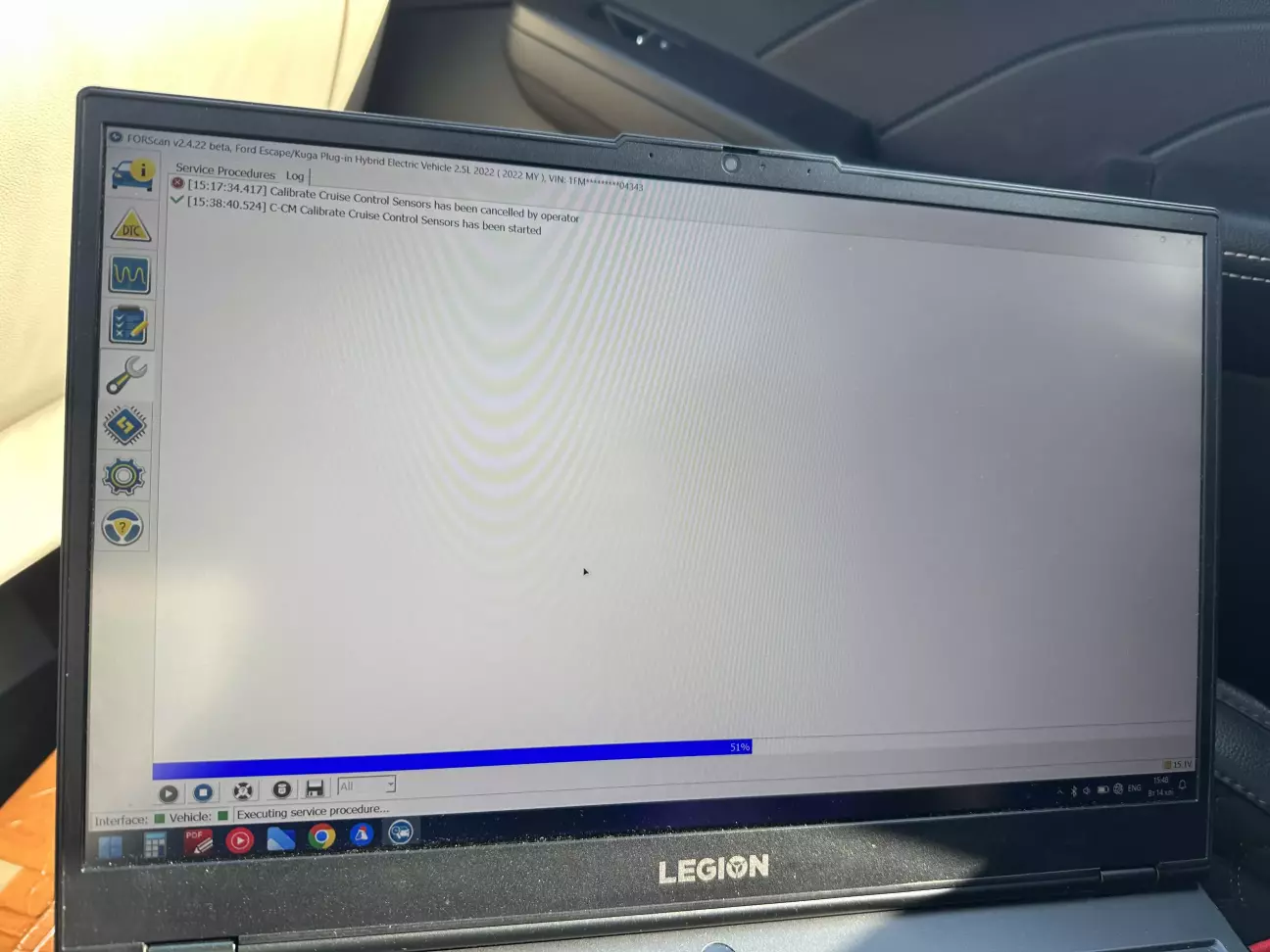

Далі відкриваємо FORScan та запускаємо процедуру калібрування. Програма попередить, що необхідно буде рухатися зі швидкістю понад 50 км/год, а сам процес триватиме від 5 до 15 хвилин.

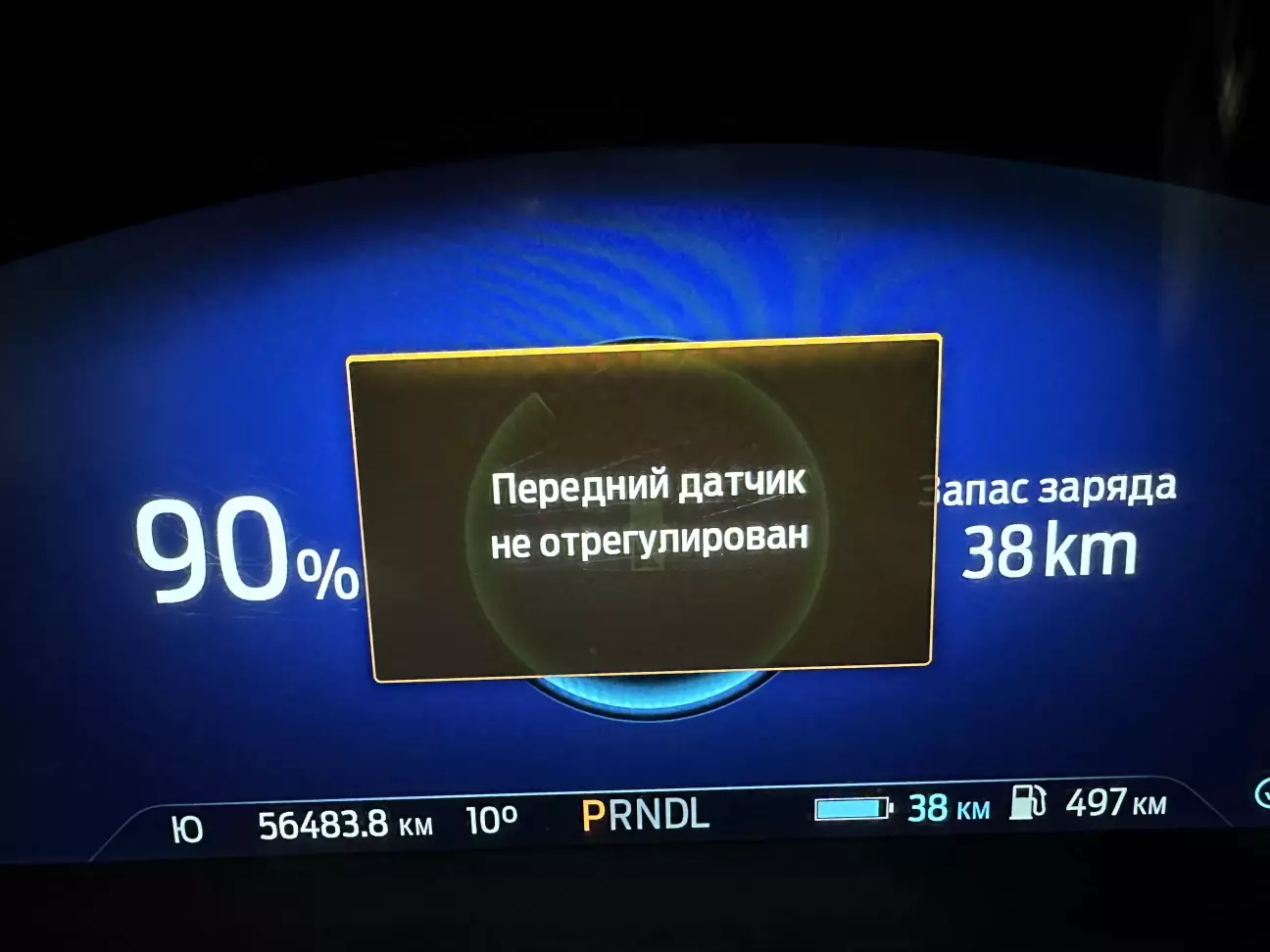

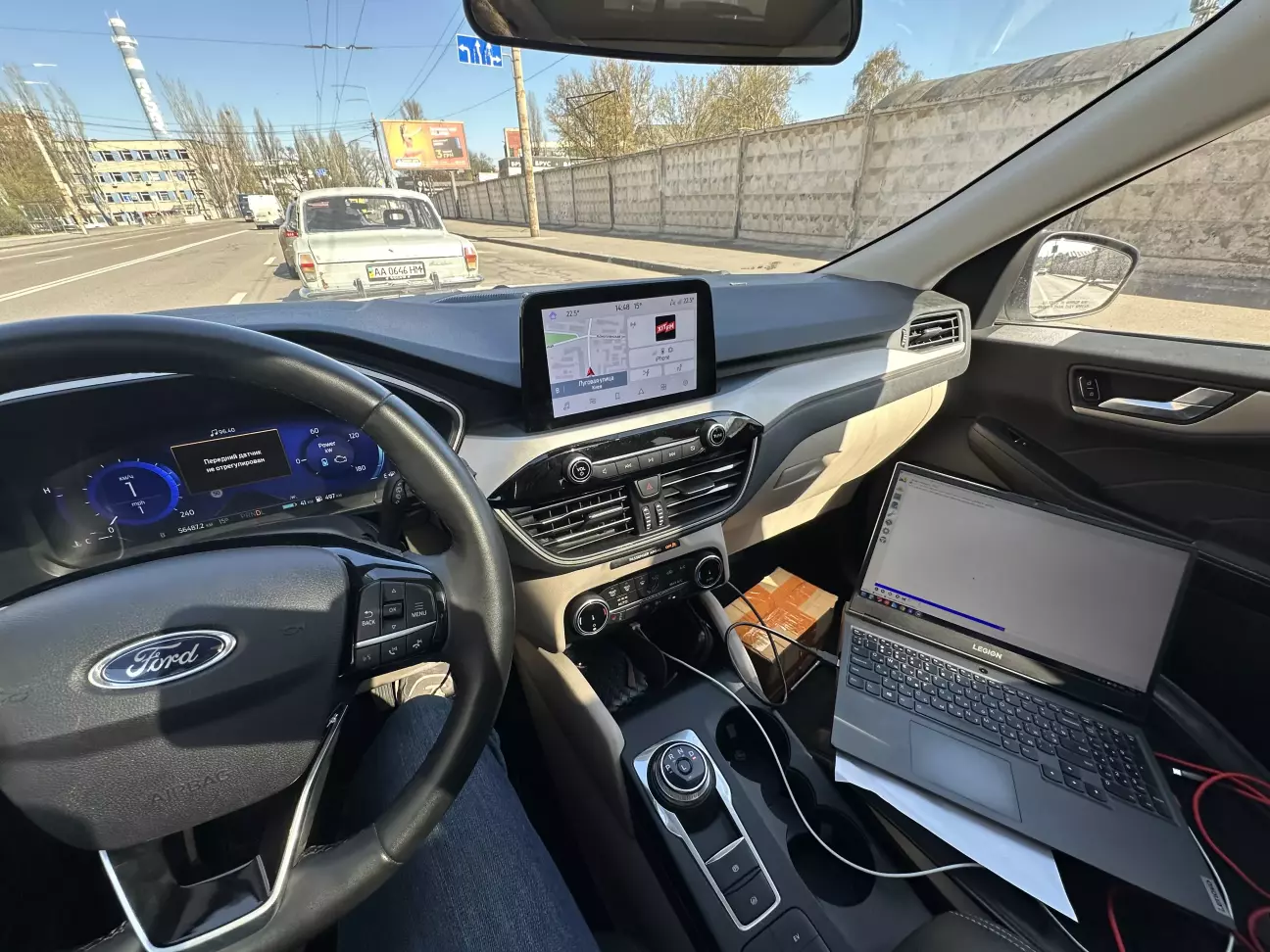

Отже, вирушаємо в дорогу на калібрування. Під час самого процесу на панелі приладів світилося таке повідомлення:

За 10 хвилин радар було успішно відкалібровано, і всі нові асистенти нарешті запрацювали. Тепер отримую зовсім інші враження від автомобіля. Навіть не сподівався, що мій Escape здатен на таке лише завдяки встановленню радара.

Цей апгрейд точно вартував пройденого шляху. Дистанцію до авто попереду тримає стабільно, а в смузі стоїть як вкопаний — величезна різниця порівняно зі звичайним «утриманням» (LKA), яке було до цього. Попереду на Ford чекають серйозні тести в місті та на трасі.

Дякую, що дочитали до кінця! Бажаю всім успіхів у доопрацюваннях.

Слава Україні! 🇺🇦



Ціна питання 150 USD, Пробіг 56484 км.
