23.01 Can Bus для Honda Accord 8 CU/CW / Acura TSX

ВІтаю👋

Для власників Accord 8 CU/CW не є проблемою придбати готовий комплект проводки для підключення андроїд мультимедії, в моєму ж випадку не все так просто, усе що можна знайти на теренах китайських сайтів якесь криве, косе і з купою зайвих проводів, та і майже не підходить для систем Acura TSX Navi 2011-2014, розміщення основних контактів трохи відрізняється від Navi Accord 8/Navi TSX 09-10

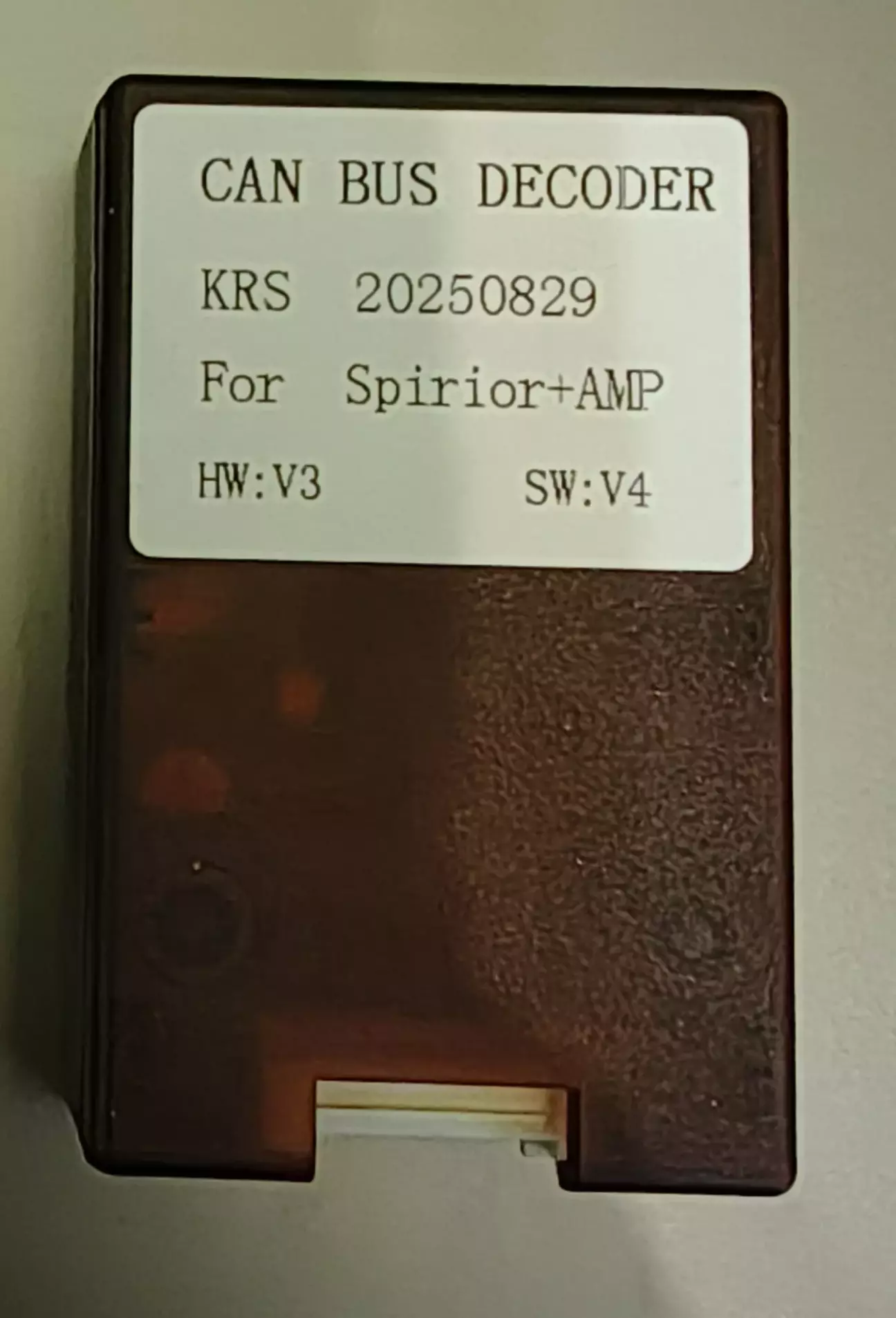

Спершу я замовив 2 різні комплекти, 1 з перехідною рамкою та 2-й з іншою версією can bus декодера

Жодна з оцих двох проводок не встановлюється пін то пін, там багато зайвих конекторів, і то все буде просто бовтатись, таке мене не влаштовує і вирішив створити кастомне рішення, без зайвого трісця

Спершу було створено тестову проводку, тут є фото

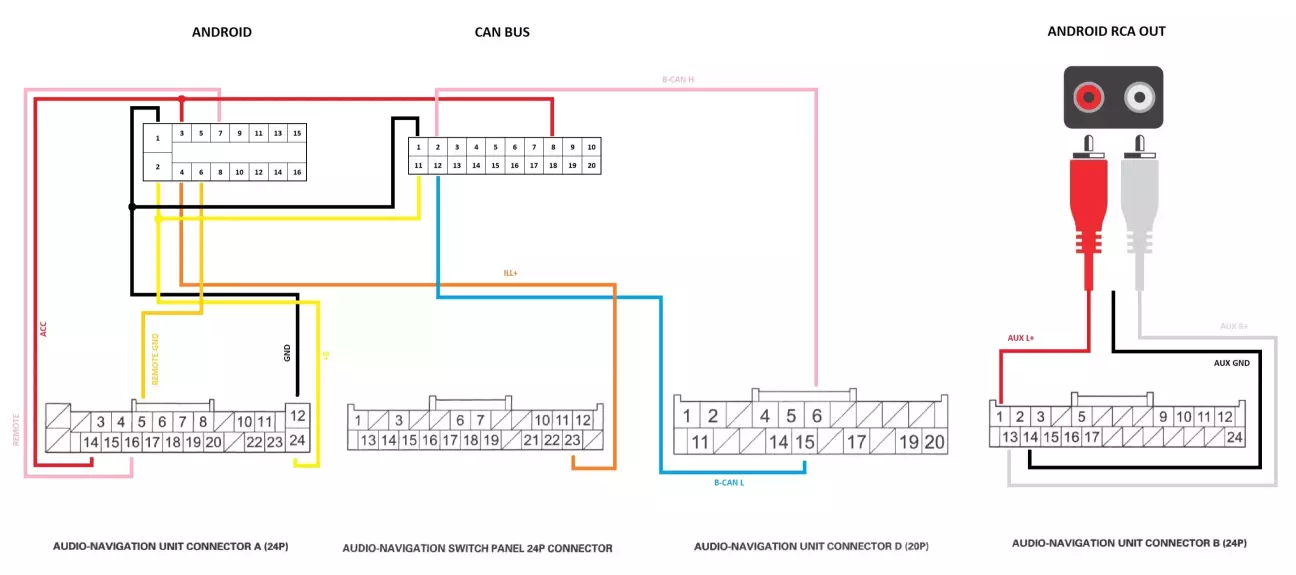

B+, ACC, GND було взято з основної фішки А(24P)

Аудіо входи L+(B1-RED), R+(B13-WHT), GND(B2-BLK) на AUX було підключено в B(24Р) від лінійних RCA RP850 - FRL та FRR

CAN шину підключено з D(20P)

ILL+ від H(28P) - 4 пін (GRY), BACK LT можна взяти з цієї ж H(28P) - 20 пін (LT BLU), його я не підключав, поки камера відсутня, та і цей BACK LT потрібно ще додати з проводки авто в джгут Navi TSX 11-14, зараз він просто "висить"

З таким типом підключення мультимедіа працювала в базовому "бомж" режимі, підсвітка екрану була в 2-х режимах - габарити/світло та вимкнено, без якихось додаткових функцій, живлення вмикалось при увімкненому запаленні, звук подавався на аукс, гучність самого ауксу регулювалась окремо і гучність мультимедії теж окремо, через не підключений кан бас, я так спершу думав😅

Для початку ок, але не ок для подальшого використання

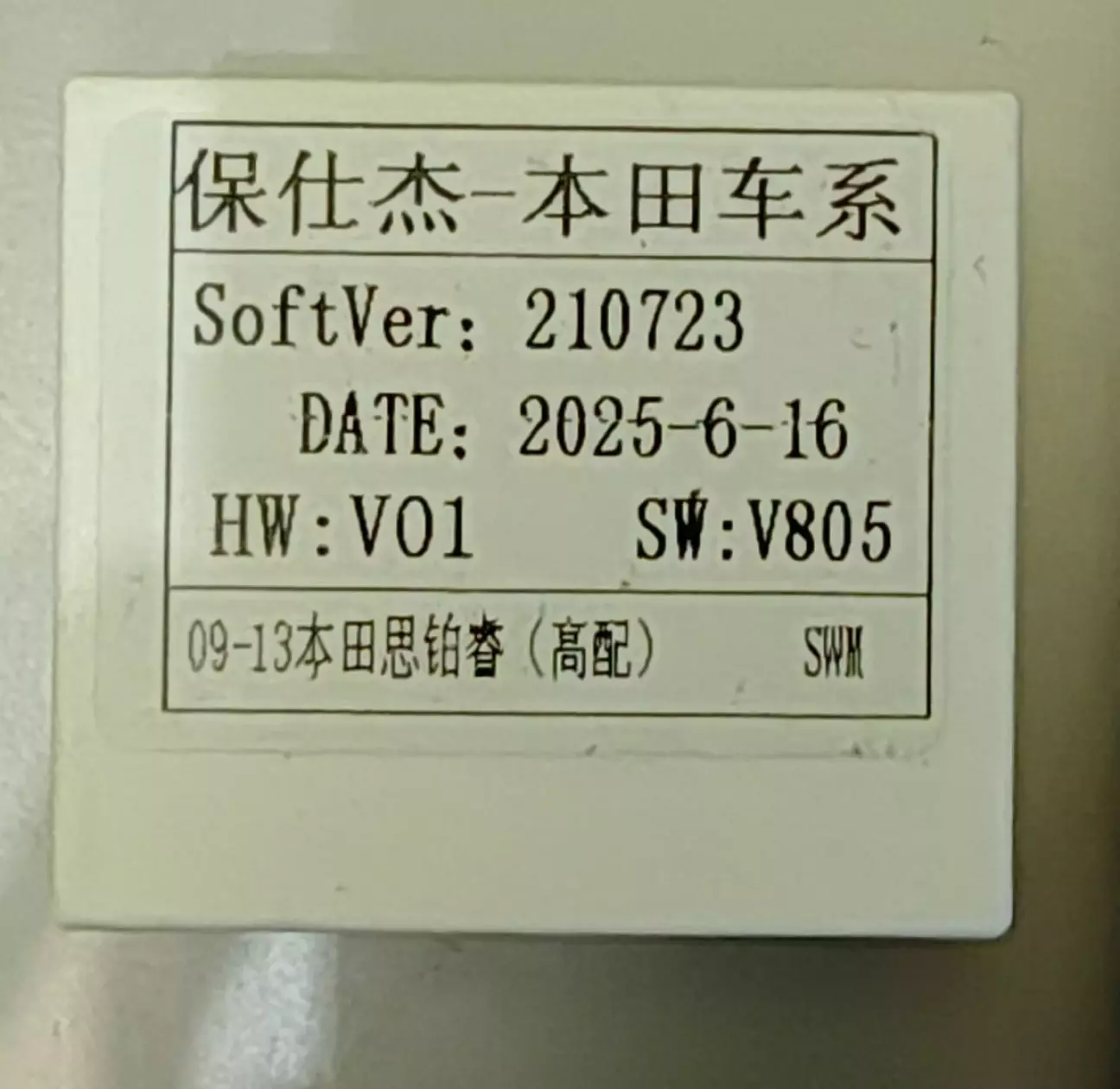

Поспілкувавшись з деякими інсталяторами, було виявлено поки найкращу версію декодера для цього авто

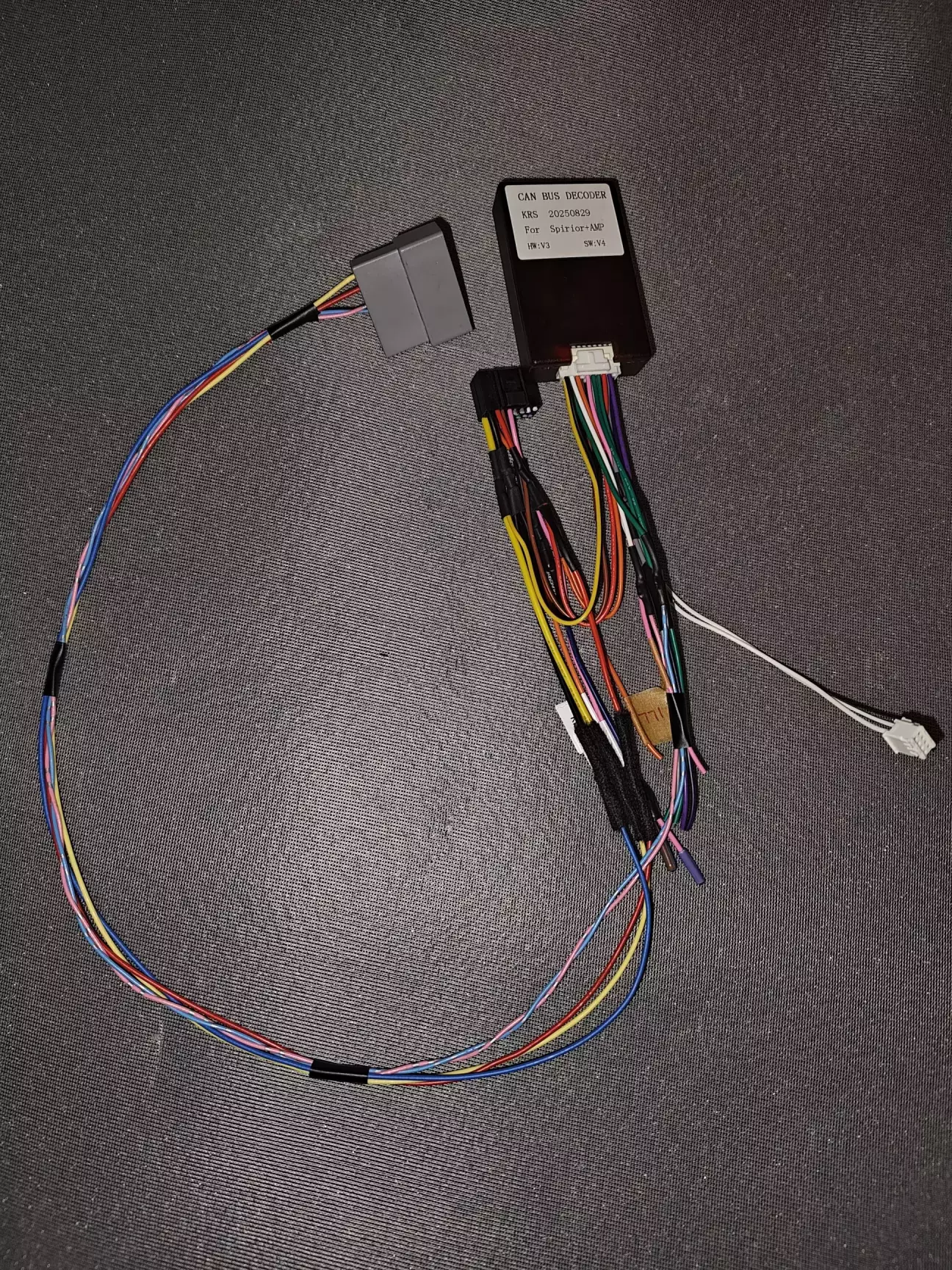

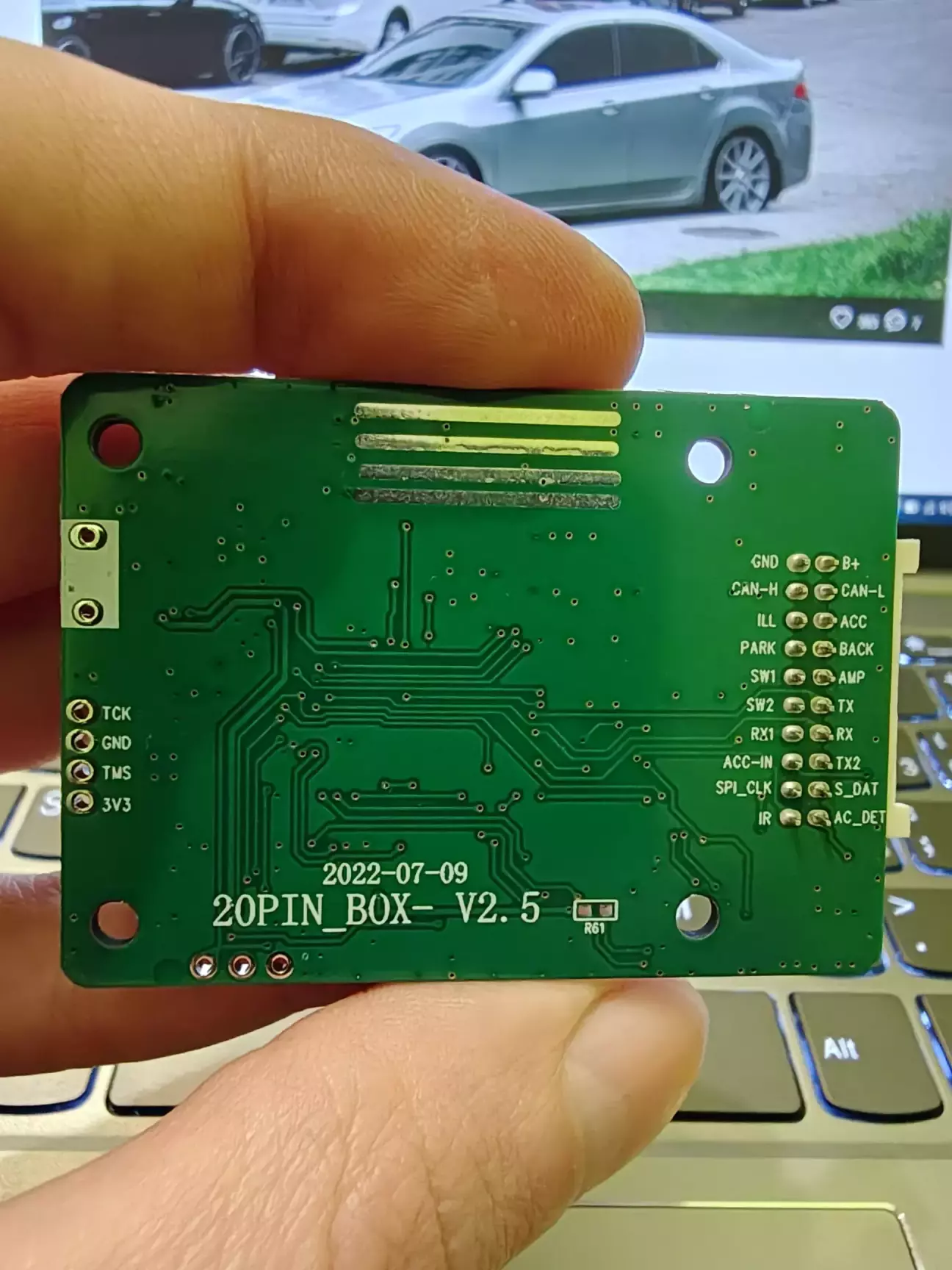

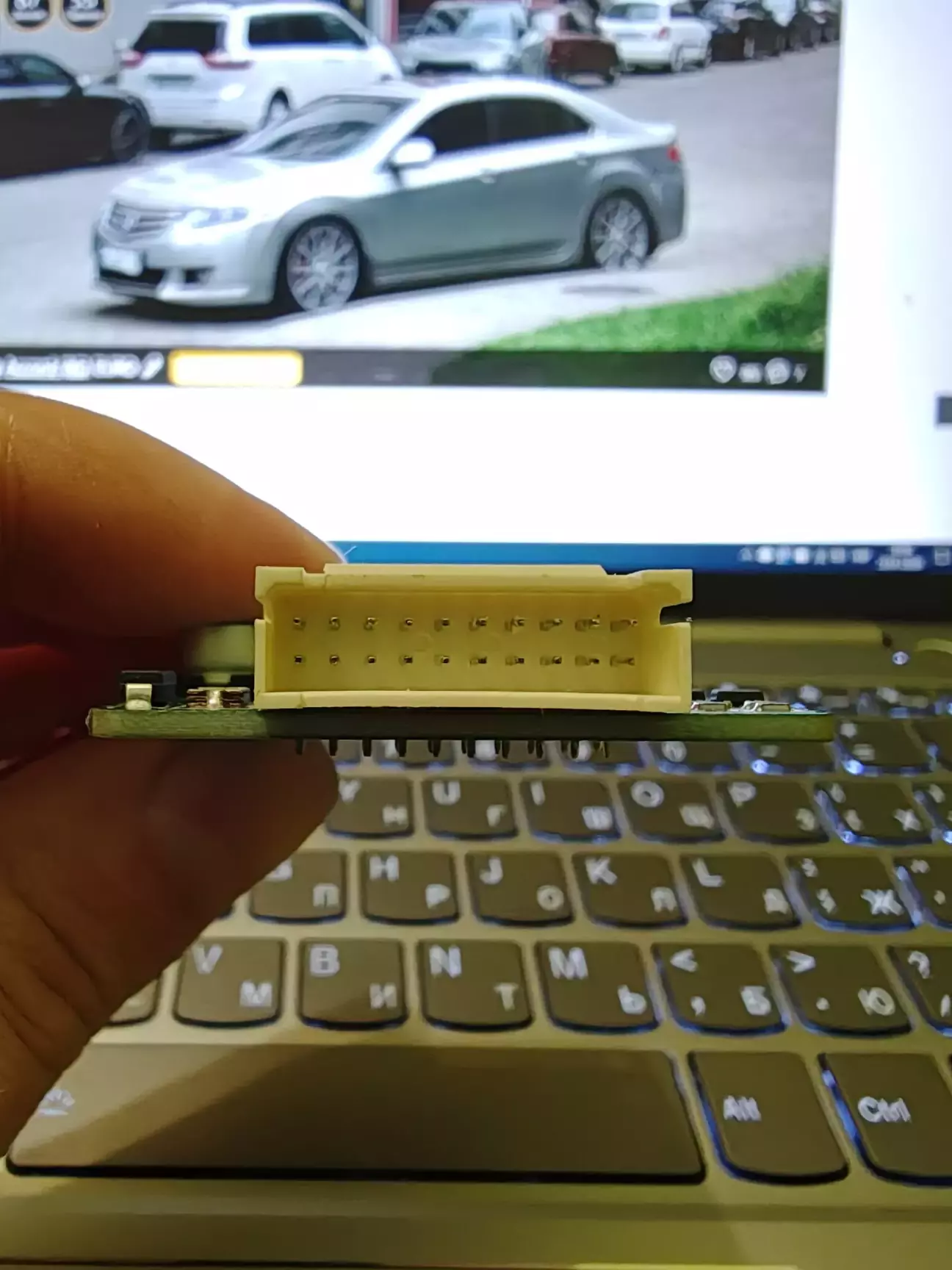

Ще є ось такий декодер BSJ, з ним тестів ще не проводилось, чекаю детальну розпіновку від продавана, але вона наче ідентична до LZ

Якщо з підключенням мультимедії проблем немає, то от як ото законектити сам декодер?

Ніхто конкретної відповіді не давав, всі посилались на різну розпіновку і тд, одним словом точно сказати ніхто не зміг, я ж вирішив все оте затестувати

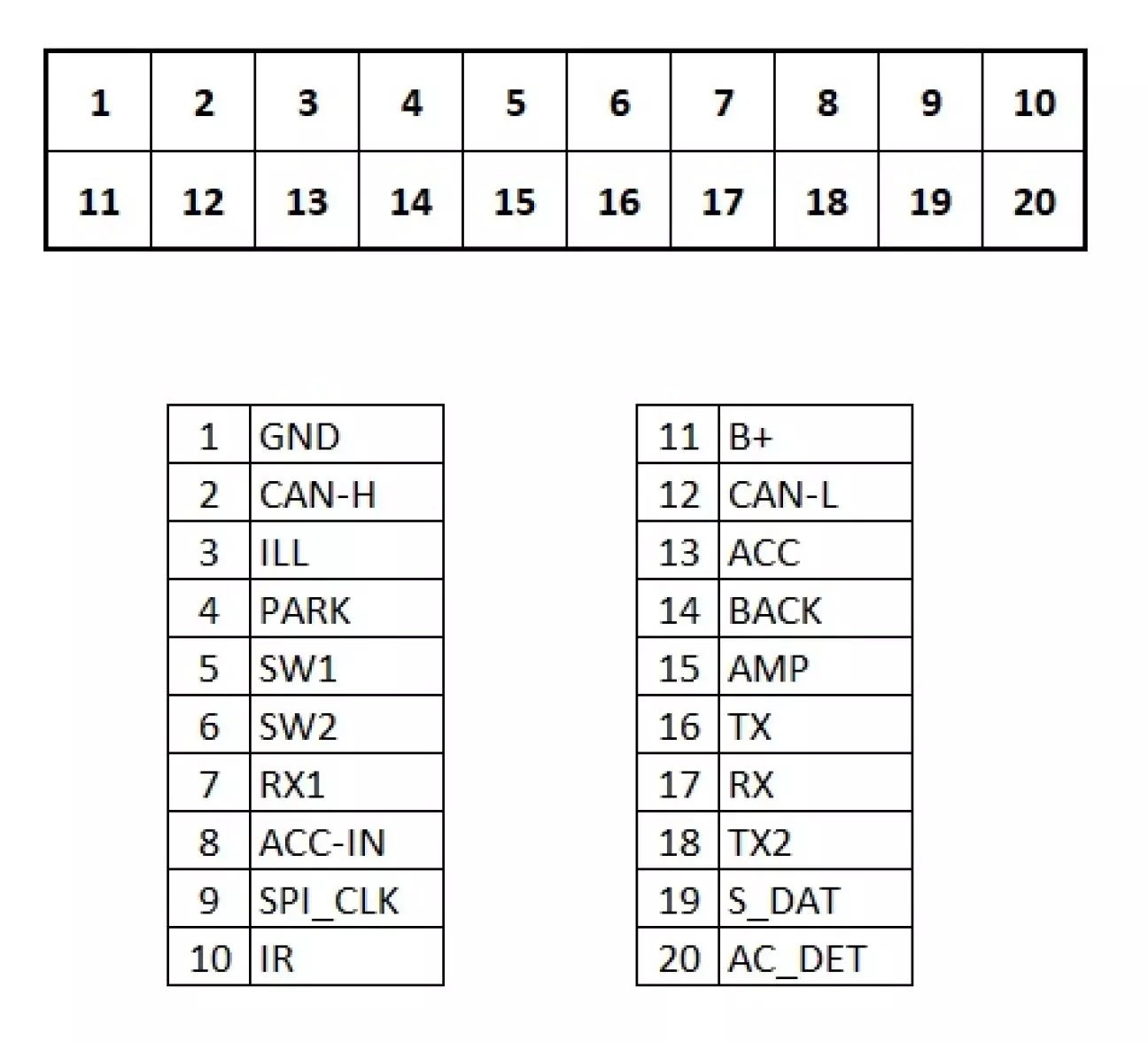

Збивали з пантелику 2 контакти: ACC та ACC-IN, для чого отой другий? це вхід для адаптера чи це увімкнення мультимедії, через кан шину? Куди і як його правильно конектити, це не давало спокою 😬

B+,GND, ACC подаються на магнітолу і аналогічно паралельно на декодер, ACC в ACC-IN, для чого АСС на декодері поки невідомо

Так, з живленням розібрались

З подальшого бажаного функціоналу потрібно, щоб кнопки на кермі при увімкненому активному вході AUX регулювали гучність мультимедії а не рівень сигналу цього входу, бо в даному сетапі звук виводиться саме через аукс, в подальшому це потрібно для керування гучності через зовнішній DSP, який в свою чергу вміє "рулити" "чистою оптикою", використовуючи магнітолу як пульт: кнопки керма -> магнітола -> DSP -> чиста оптика з регульованим сигналом штатними кнопками💪

Умовно, гучність на андроїді вже максимальна, її треба змінювати на самому пристрої, але загальна максимальна гучність ще не на найбільшому рівні, потрібно її прибавити через кнопки керма або енкодер на панелі керування, тобто для збільшення рівня треба цикати і/або крутити в 2-х місцях, це ж ніфіга не зручно

Дуже добре, що система запам'ятовує попередній рівень на кожному джерелі, FM/AUX/DVD/USB і тд,  і при подальшому перемиканні між ними, цей рівень так і залишається, умовно слухав радіо на рівні 5, флешку на 10, диск на 15, воно так і залишається при перемиканні

Переглядом декількох десятків відео було зрозуміло, що кнопки на кермі вміють це без проблем, головне правильне підключення, а от енкодер на панелі - цікаве питання, бо ця інформація поки для всіх невідома, далі роз'ясню

Науковим методом було вияснено, що кнопки з керма не працюють по кан шині, їх потрібно законектити до проводу кей1 або кей2 від магнітоли, в моєму випадку це пін 16 - REMOTE(PNK) в основній фішці А(24Р) та пін 5 - REMOTE GND(BRN) в цій ж фішці, кей1 або кей2 до контакту 16, кей1 або кей2, який залишився, до контакту 5, але простіше просто до GND

Виходить, що наявні кан бас декодери для моєї задумки не потрібні

Мені не цікава інформація про відкриті/закриті двері та індикація цього на екрані мультимедії, а фактично кан шина більше нічого і не розуміє в Акорді

Кнопки керма - через резистивний контакт

Увімкнення камери/задній хід - через окремий контакт

Покази кліматичної системи - через свої окремі контакти

Всі оті контакти мають підключення в готових запропонованих комплектах проводів, тому власники/інсталятори думають що це все працює по кану, але це так не є

Із бажаного функціоналу, який я ще не протестував - зміна рівня яскравості екрану мультимедії, від штатного енкодера на панелі приладів, а не лише режим габаритів та зміна режиму гучності енкодером на панелі управління

Тепер про енкодер/крутилку гучності на панелі

Вона не працює по кану і навіть не резистивно, тому з отим бажаним функціоналом прийдеться пізніше повозитися

Проводка для підключення ver. 2.0

Вирішив не задіювати 2 фішки за ГП, а взяти ці контакти з конектора штатного кольорового екрану, бо навіщо тягнути з 2-х фішок, якщо можна взяти з 1? ☺️

І так, тут все ще підключена кан шина, бо є змога усю оту індикацію повимикати в налаштуваннях балалайки

Якщо в когось виникають думки про січення силових проводів, то вони однаковісінькі в фішці ГП та фішці екрану, так як йдуть з того ж конектора від пасажирського блоку запобіжників

Ця версія теж ще не фінальна, бо відсутні контакти кліматичної системи, які потрібні кан бас декодеру, та не підключено контакт ILL

Планово будуть задіяні усі піни, потрібні для декодера, але при бажанні вже усю індикацію в системі повимикати

Залишкові контакти візьму з фішки А(28Р) блоку клімату

Тобто з джгута проводів, в якому 100500 фішок і кілометри зайвих дротів, ми отримуємо 2 фішки папа, для декодера та андроїда, фішку мама, яка бере сигнали з вільної фішки наві екрану та 28-ми пінового подовжувача від блоку клімату

Якщо додати ще виведення звуку через аукс, його можна під'єднати в декількох місцях, але при наявності DSP це буде зайвим, отримаємо 3 вхідні фішки в моєму варіанті інсталу, або 4 фішки для звичного підключення

Колись будуть встановлені камери 360, чисто в теорії їх має запустити і кан шина, якщо прийдеться тягнути контакт BACK LT, його не братиму з конекторів в штатному ГП, щоб не задіювати зайві перехідники, а просто продублюю, його всерівно потрібно тягнути з заводської фішки авто

Максимально мінімалізував😁

Всім добра та правильного інсталу всяких балалайок✌
