20.01 Інформація про кнопки VSA/CMBS та їм подібні

Вітаю✌

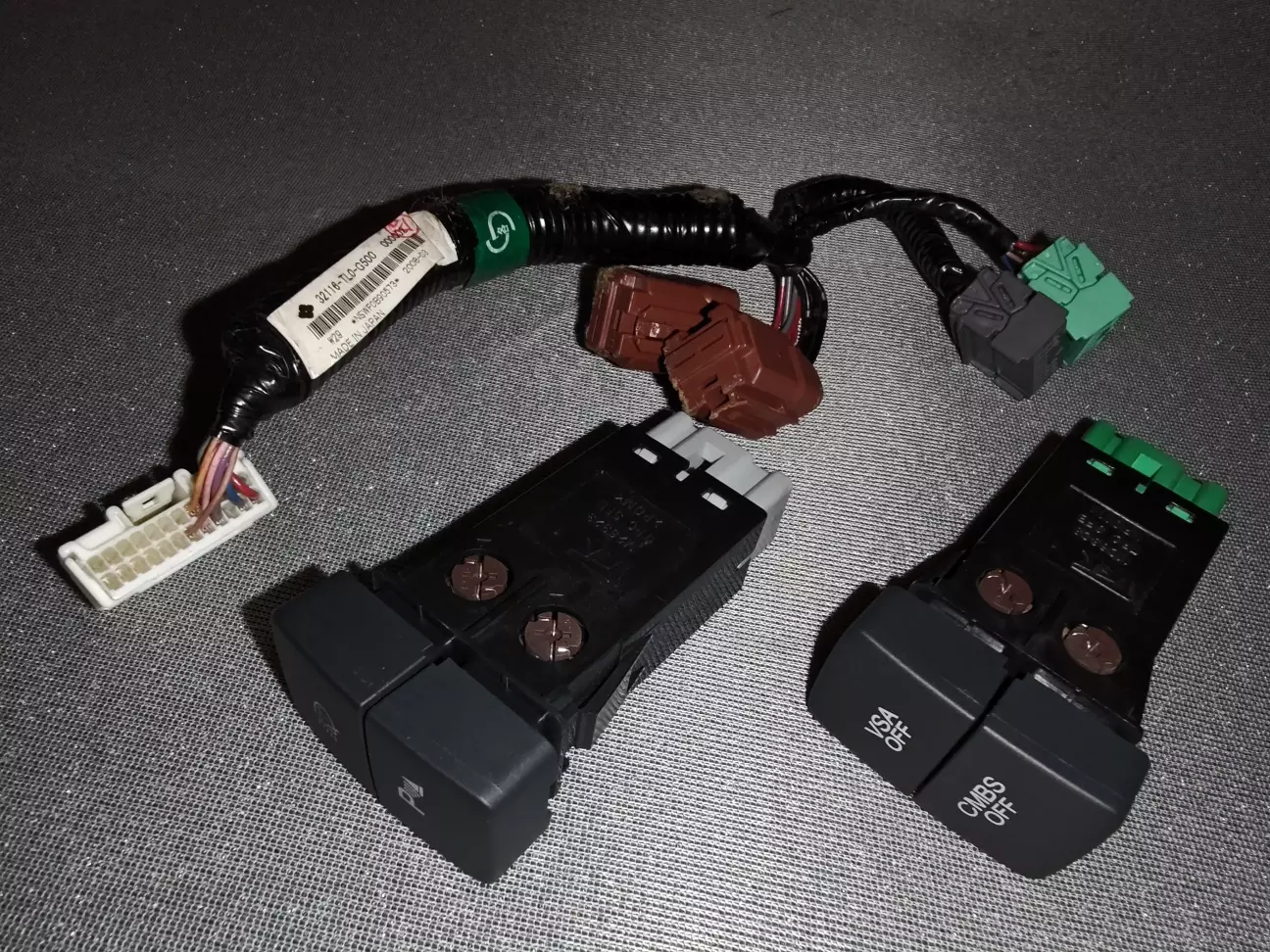

Нещодавно до мене потрапив максимальний блок кнопок від ліворульного дорестайлінгового Executive з Advanced пакетом опцій, за що величезне Дякую @Oleksandr_SL  🤝

В праворуких Exe + Advanced була ще +1 2-х функційна кнопка, про це колись згодом розповім

Самі кнопки мене не сильно цікавлять, бо я їх назбирав вже всі можливі версії, тут можна глянути, а от заводська проводка дуже потрібна😉

Поки уся ота бутафорія встановлена навіть без підсвітки, про функціональну складову взагалі мовчу😶

Вирішено хоча б засвітити😁

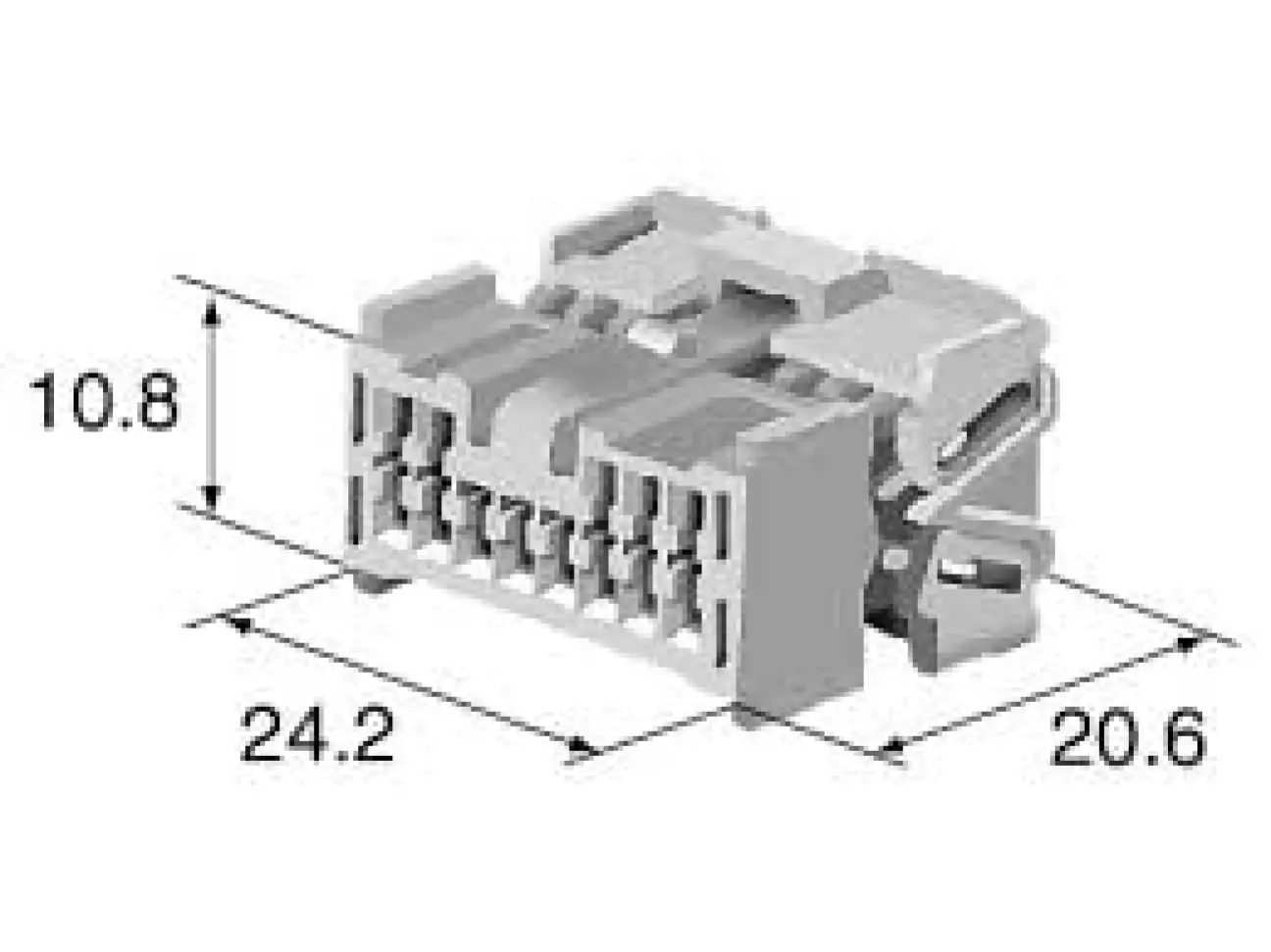

Ще давніше було замовлено 13-ти пінові конектори Sumitomo 6098-2788 для отого всього дійства

Далі гортаємо сторінки мануалів і порівнюємо інформацію з уже наявними деталюхами

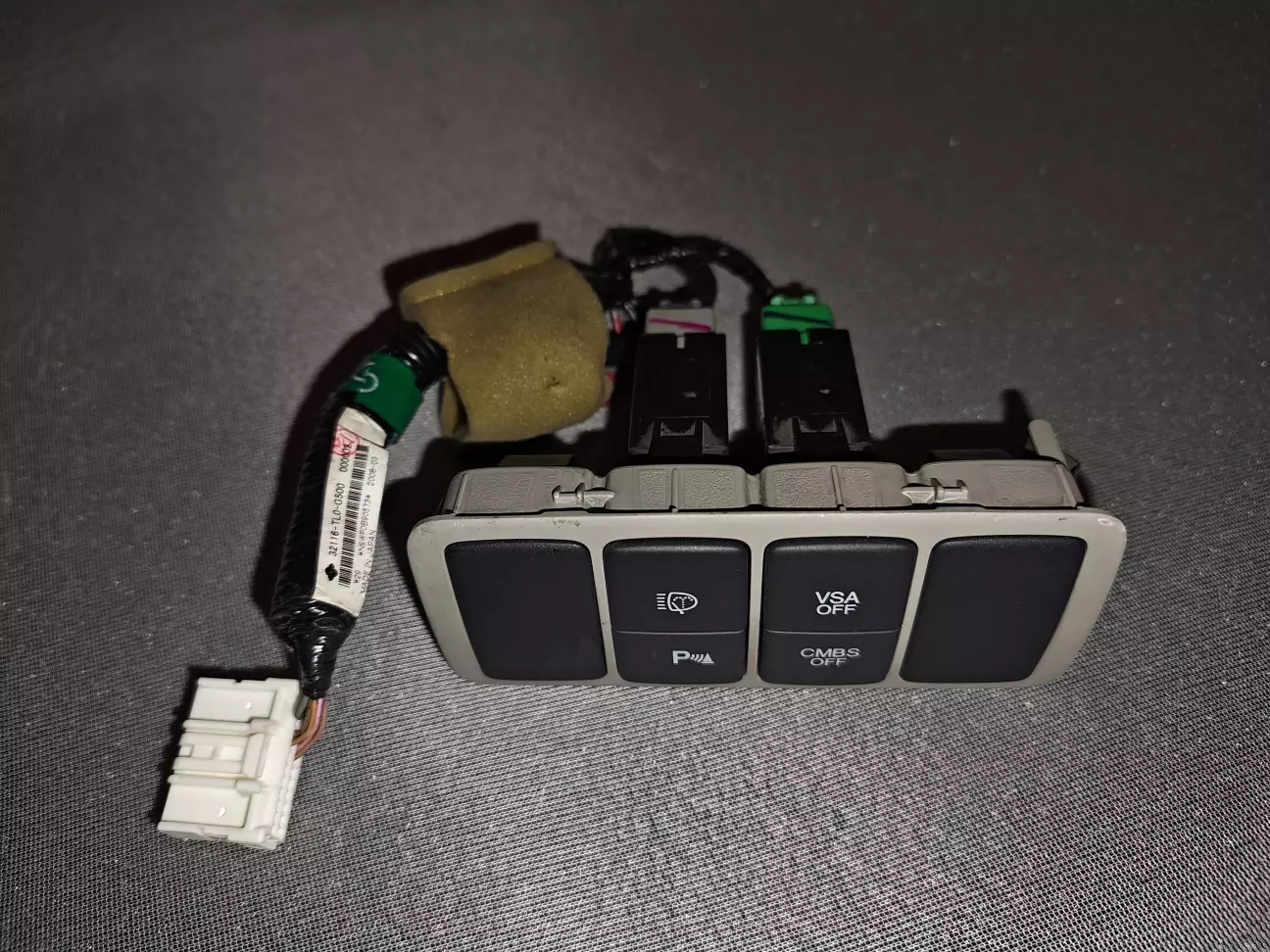

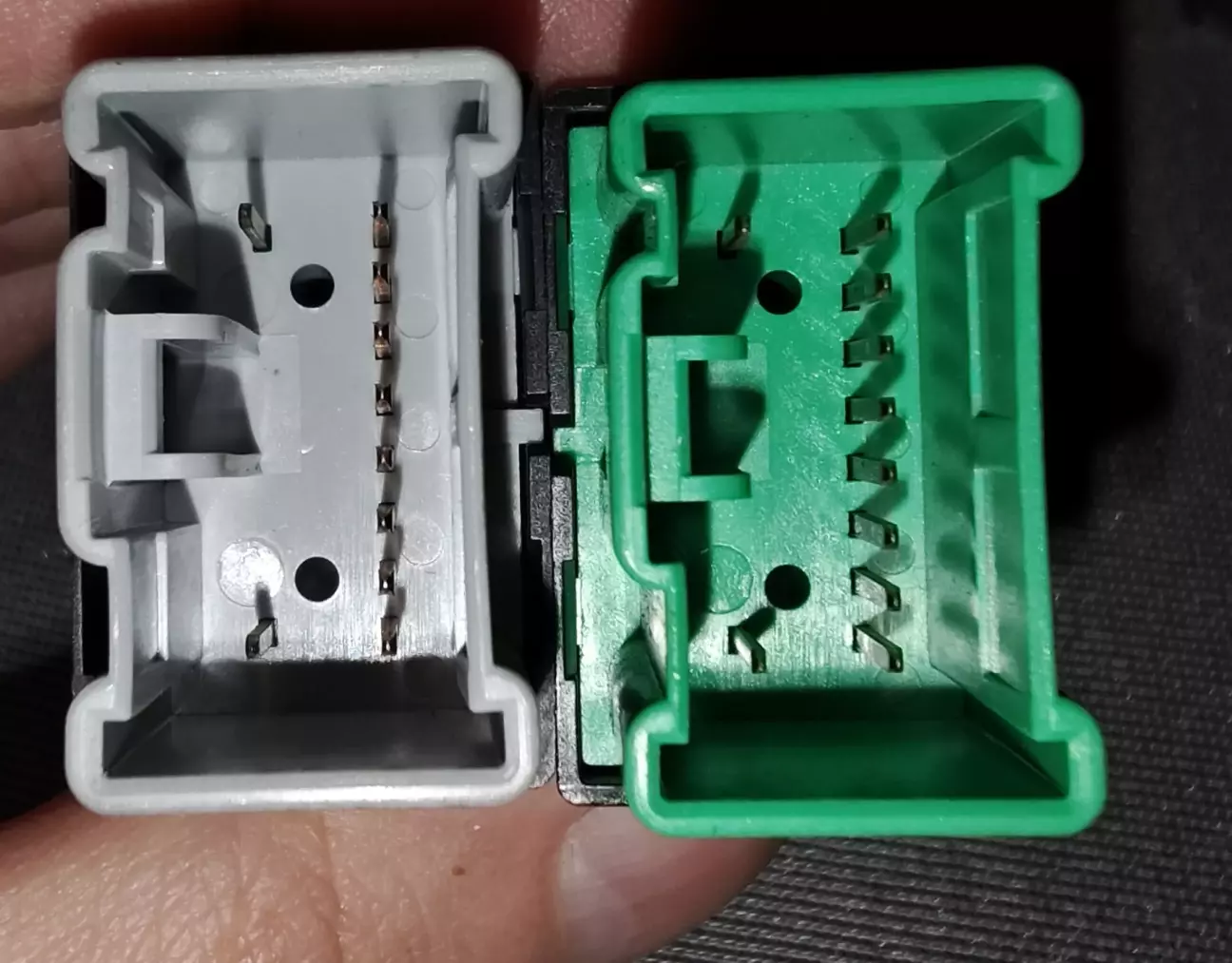

Кнопки

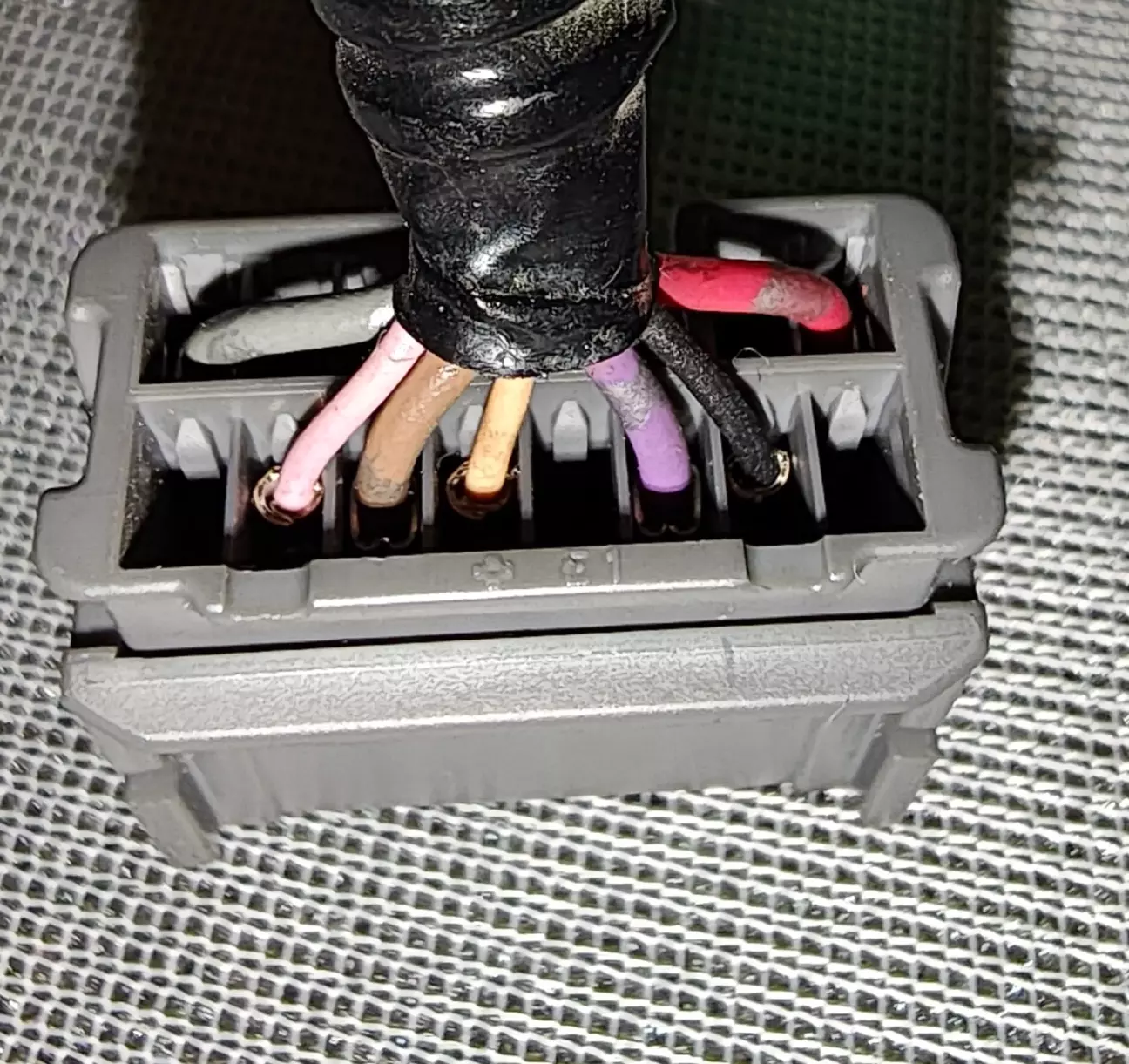

Омивач фар + датчики паркування

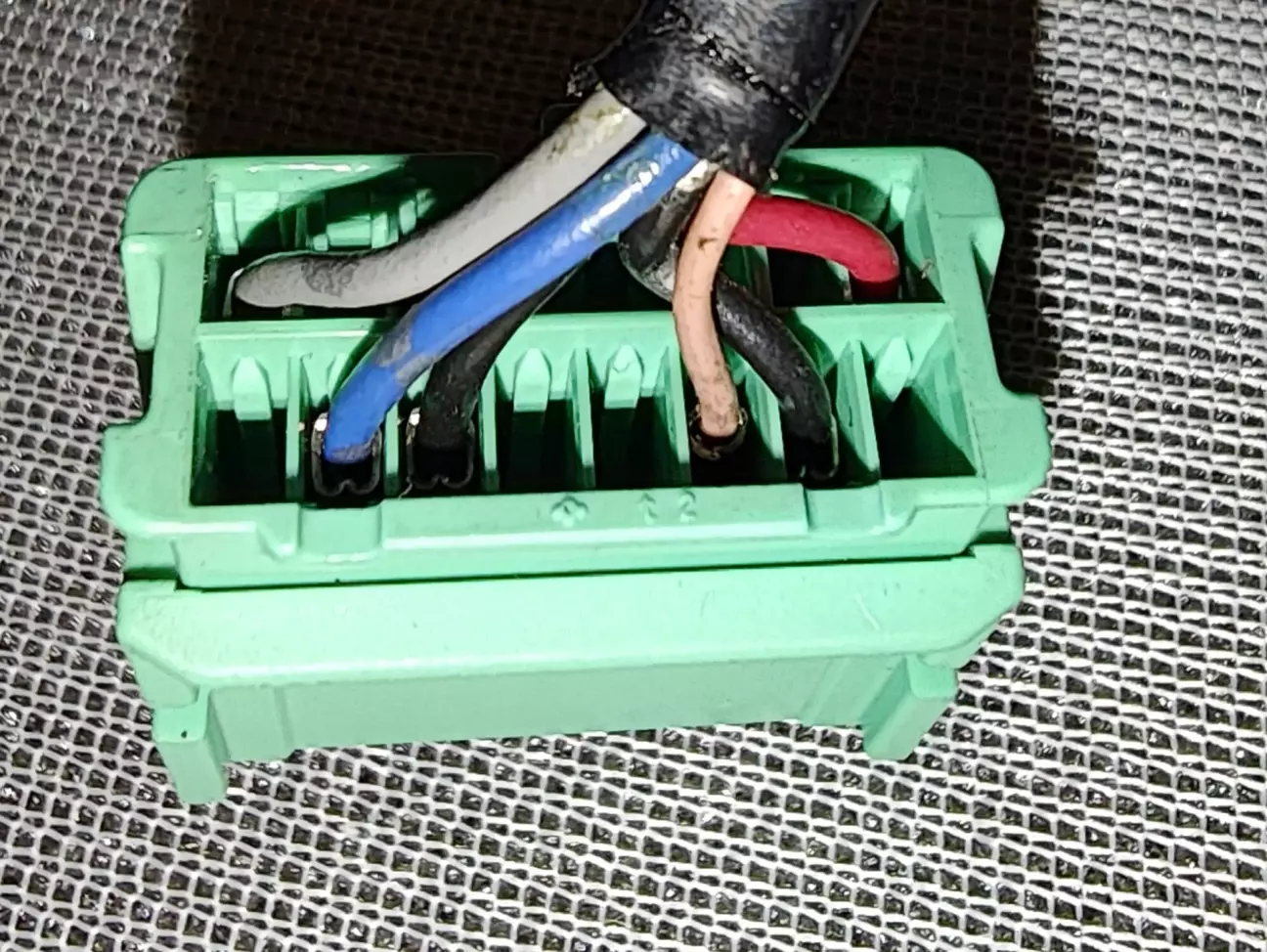

VSA + CMBS

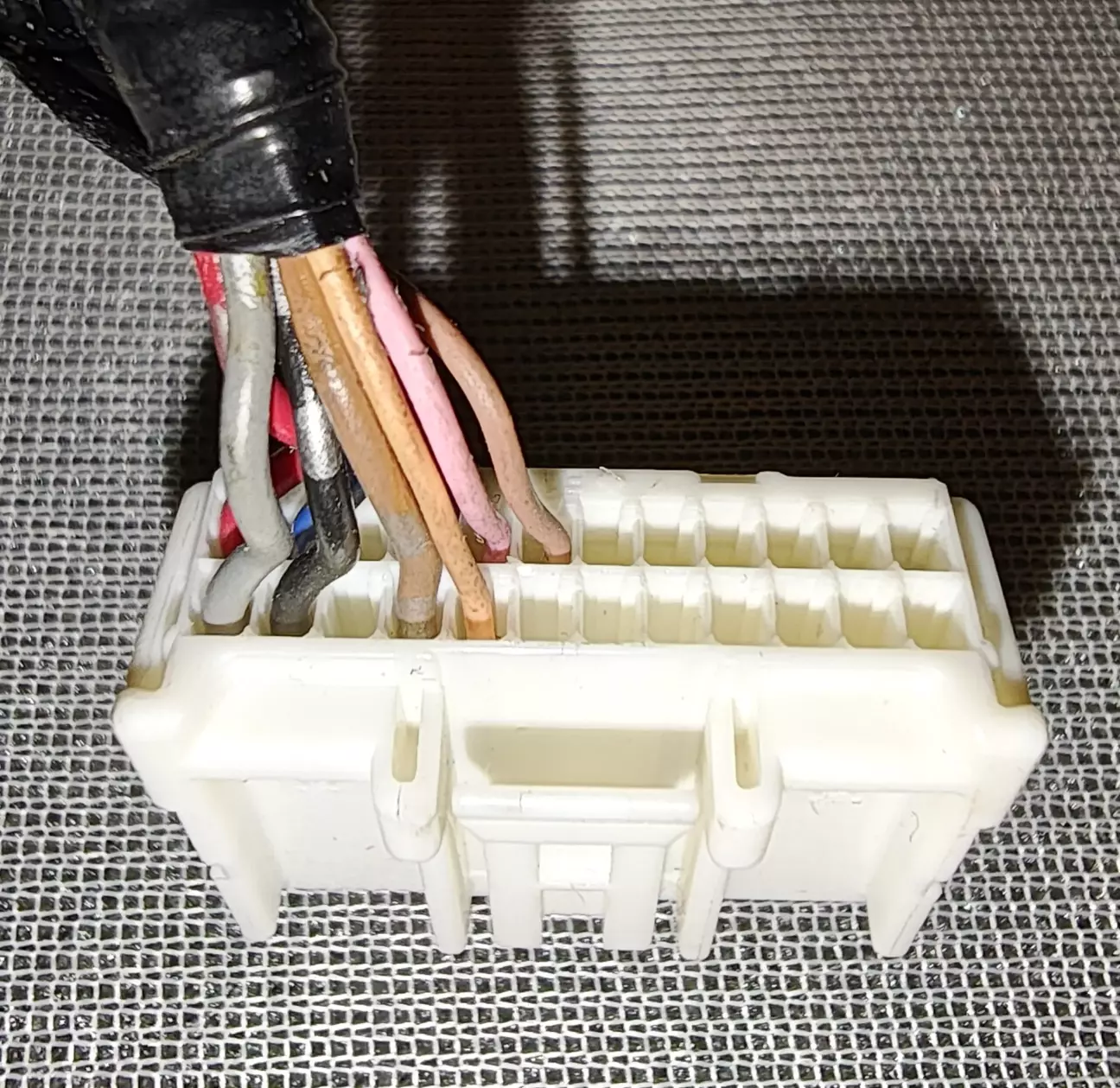

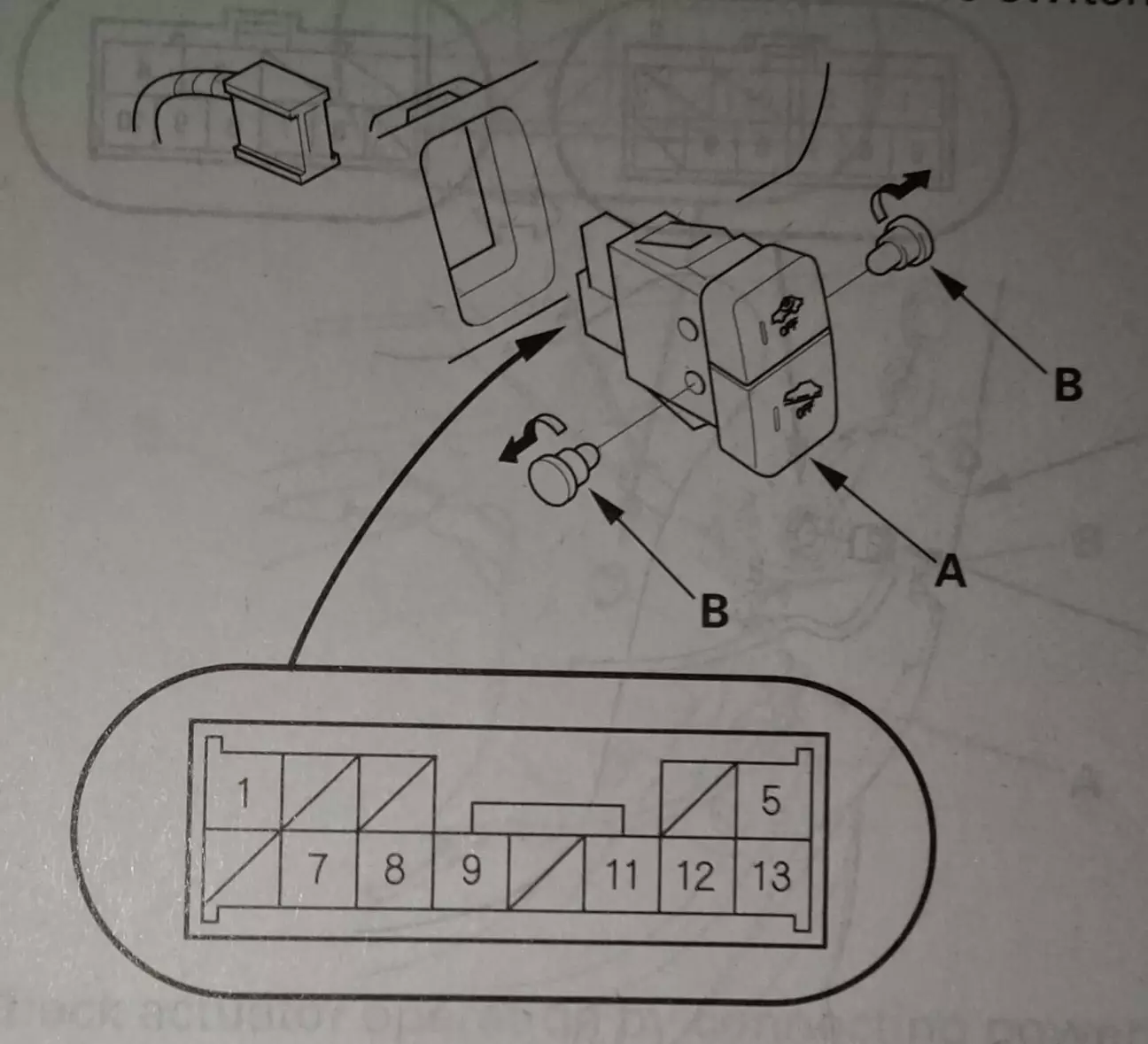

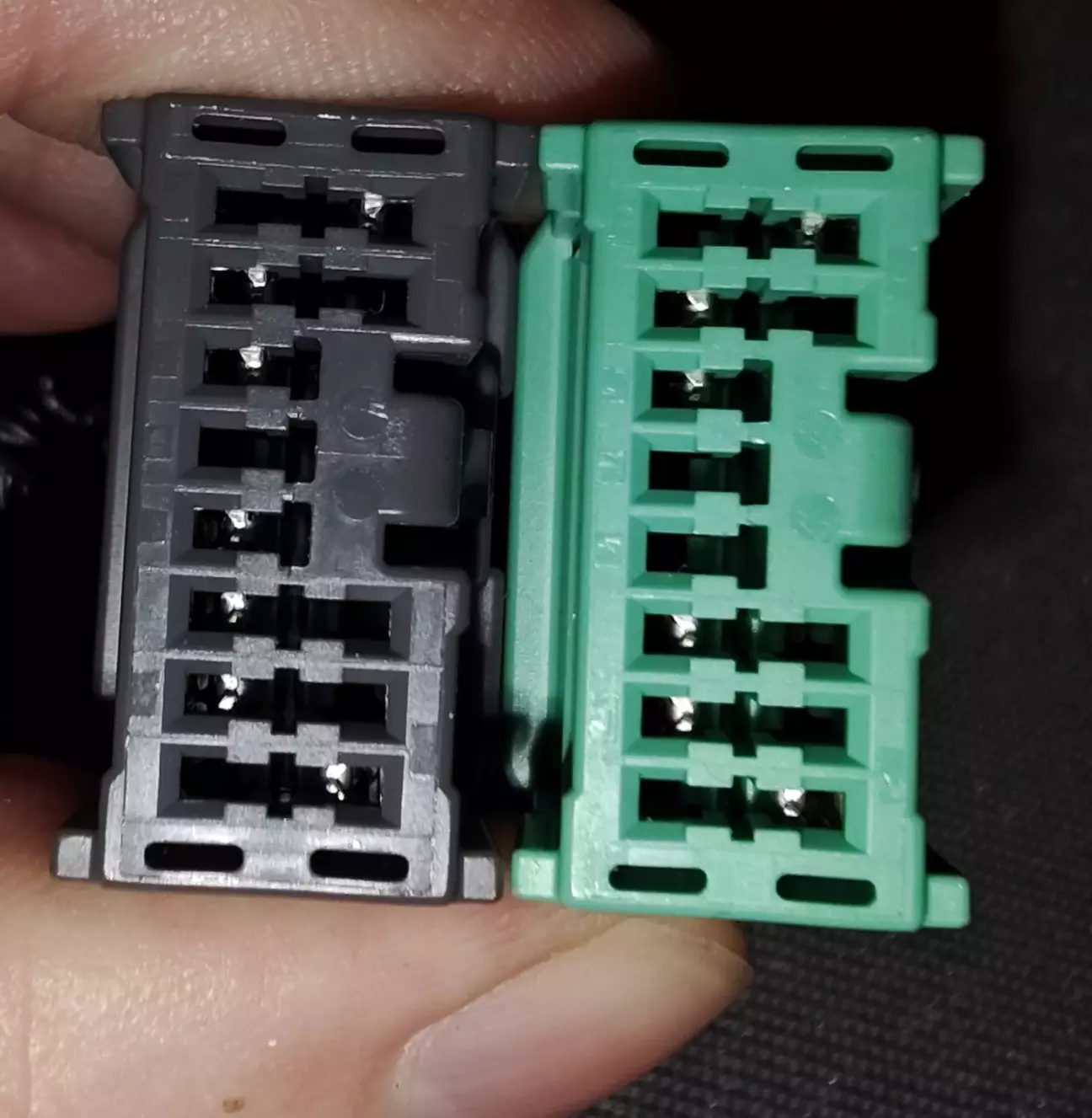

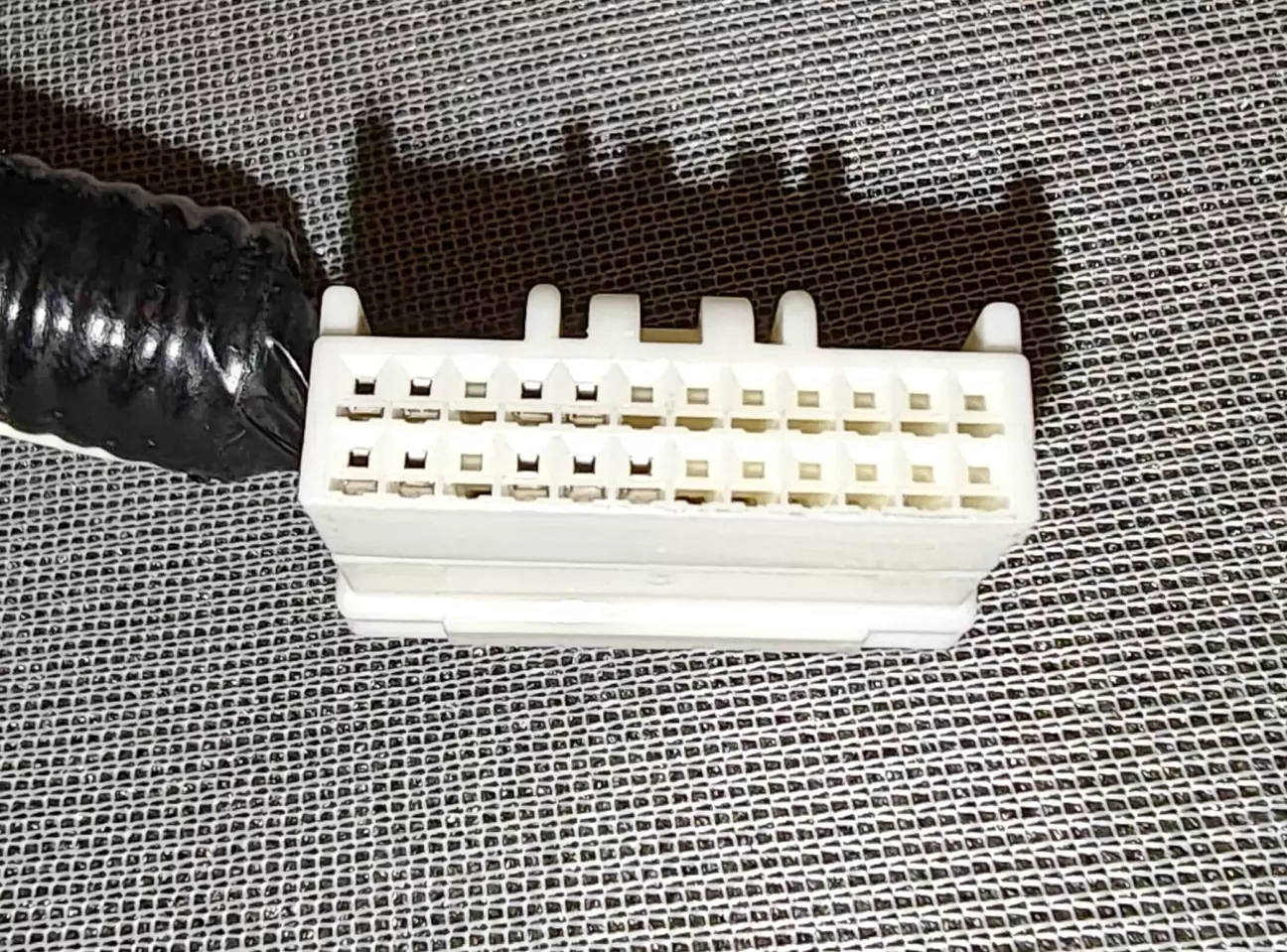

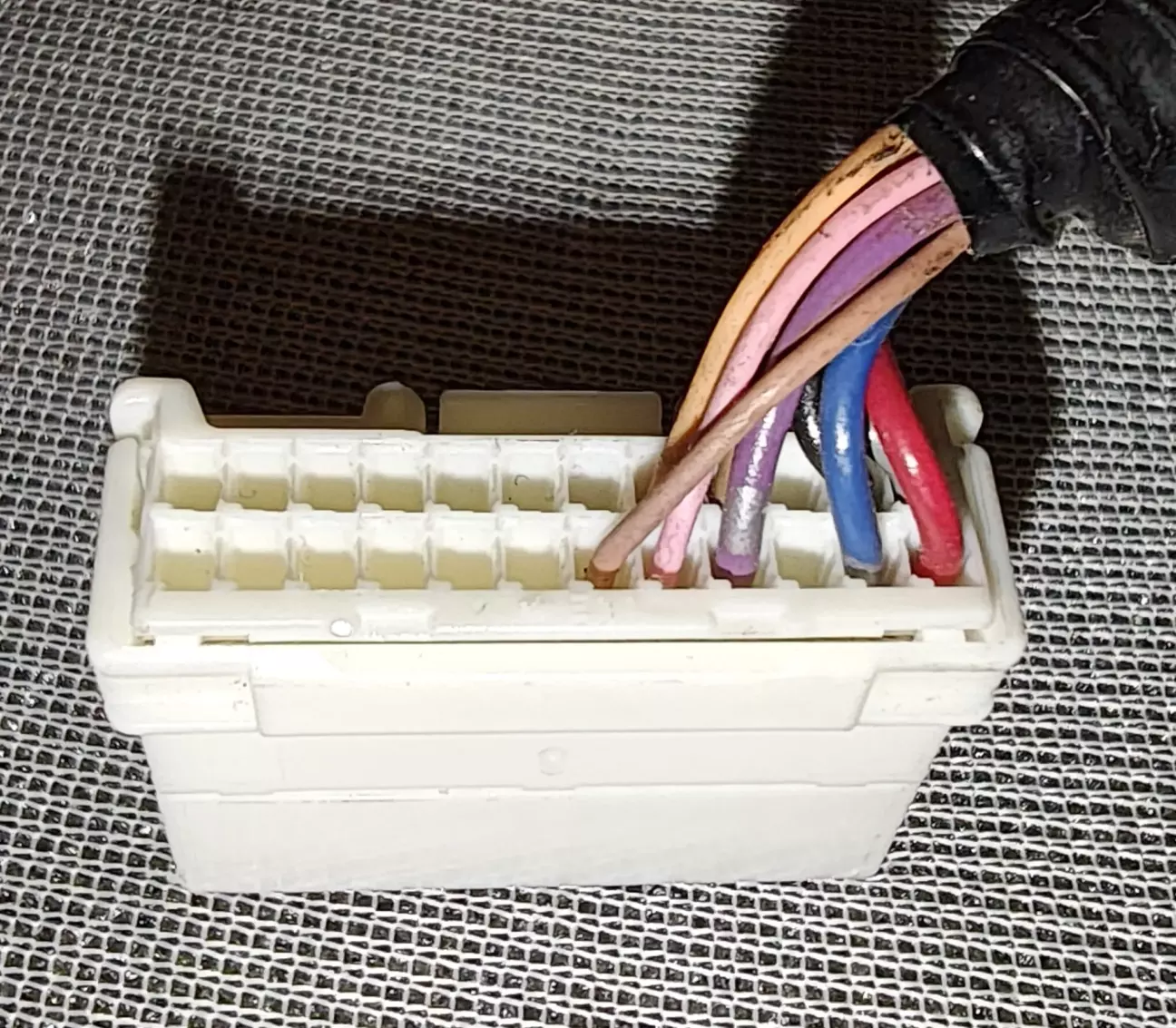

Загальна вхідна фішка

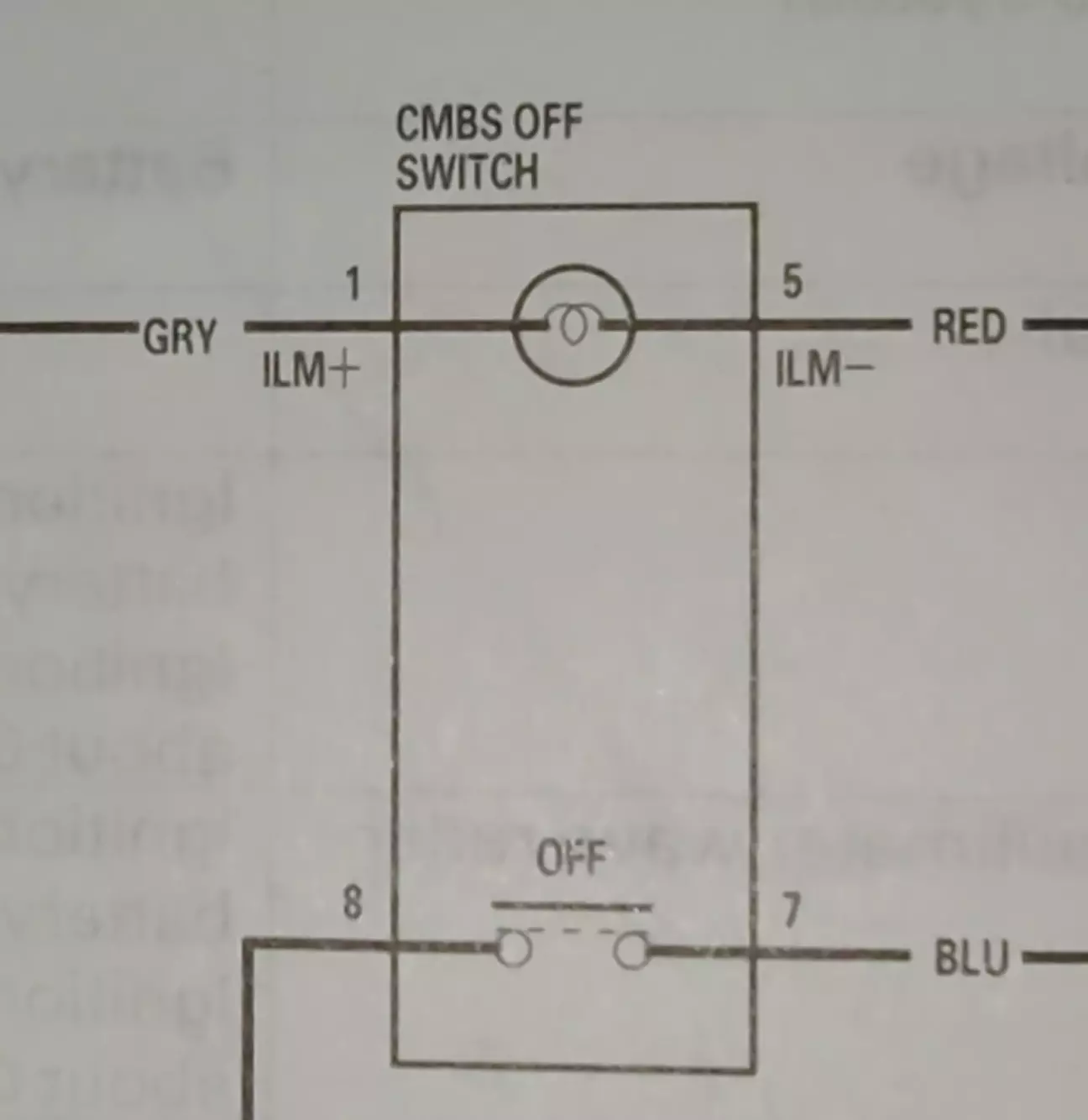

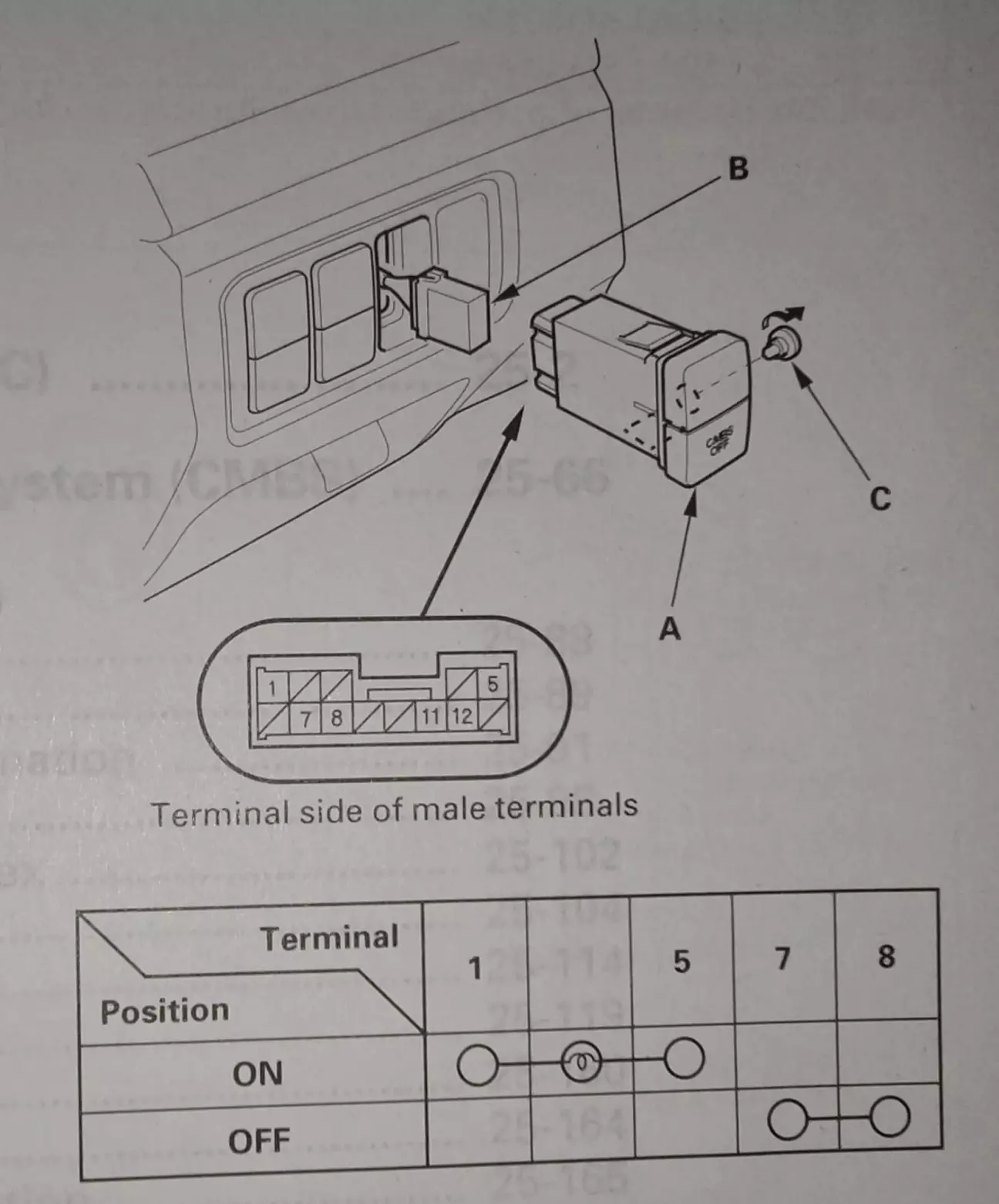

На прикладі схеми кнопки CMBS

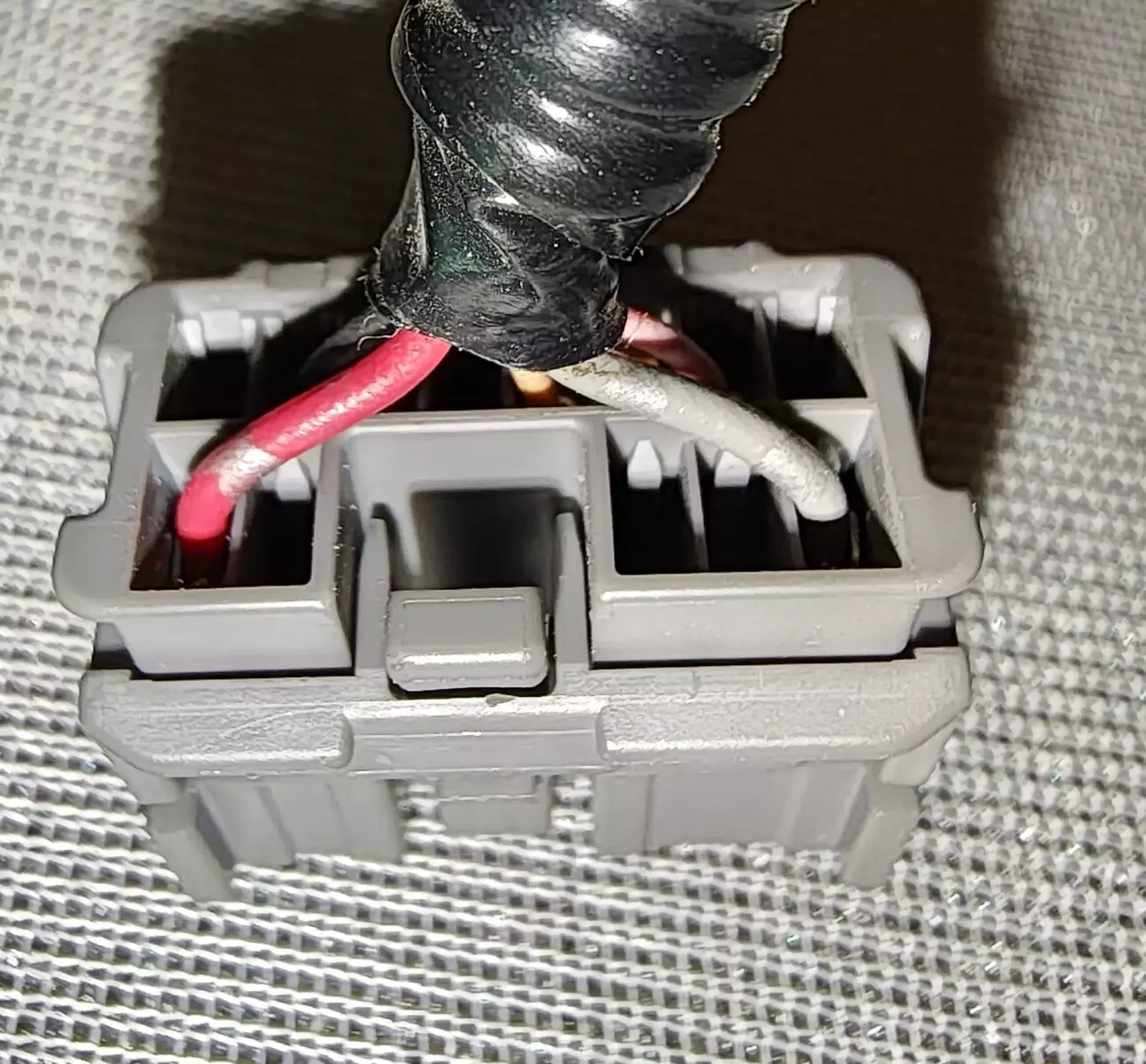

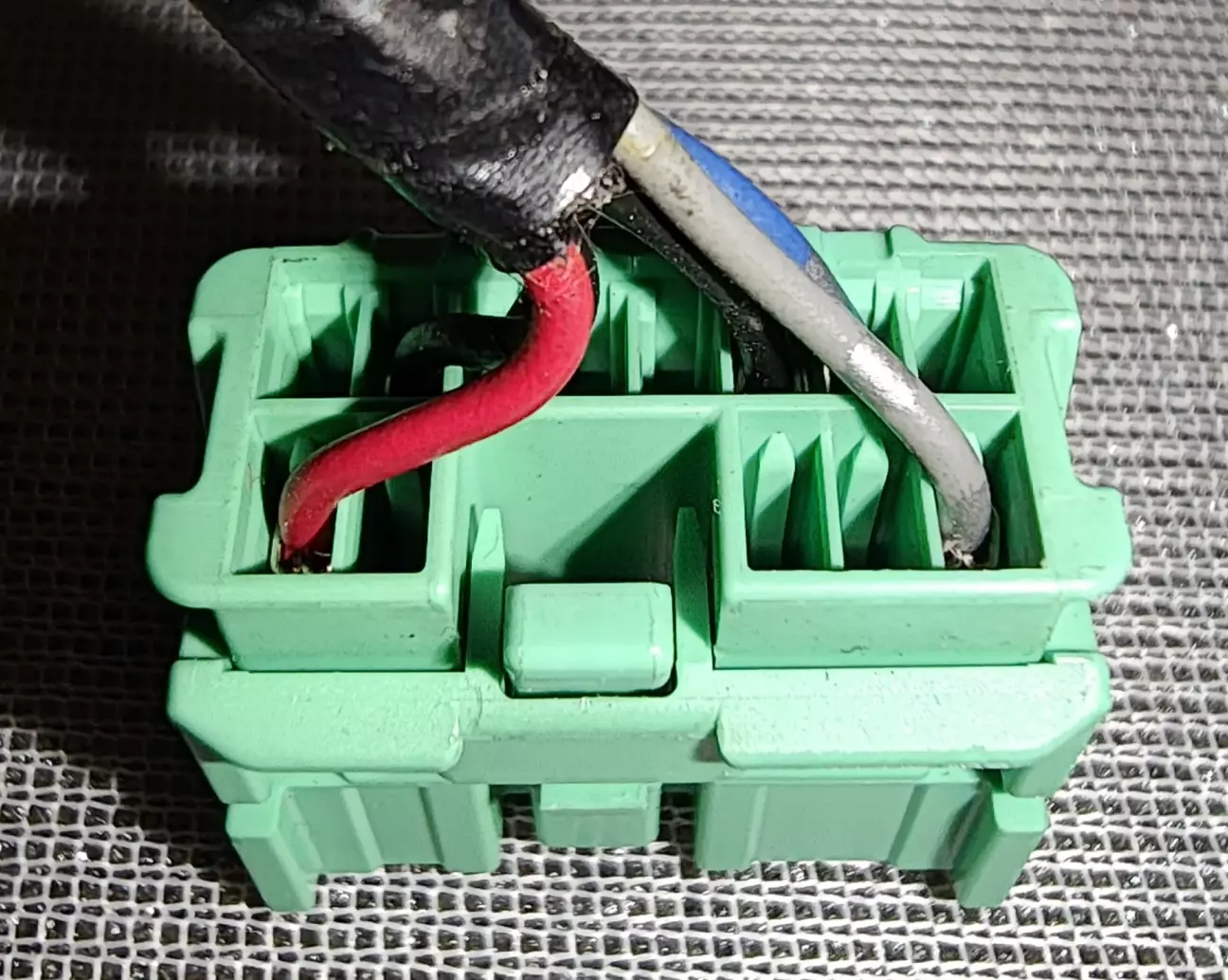

Нас цікавлять сірий та червоний контакти, + та - для підсвітки

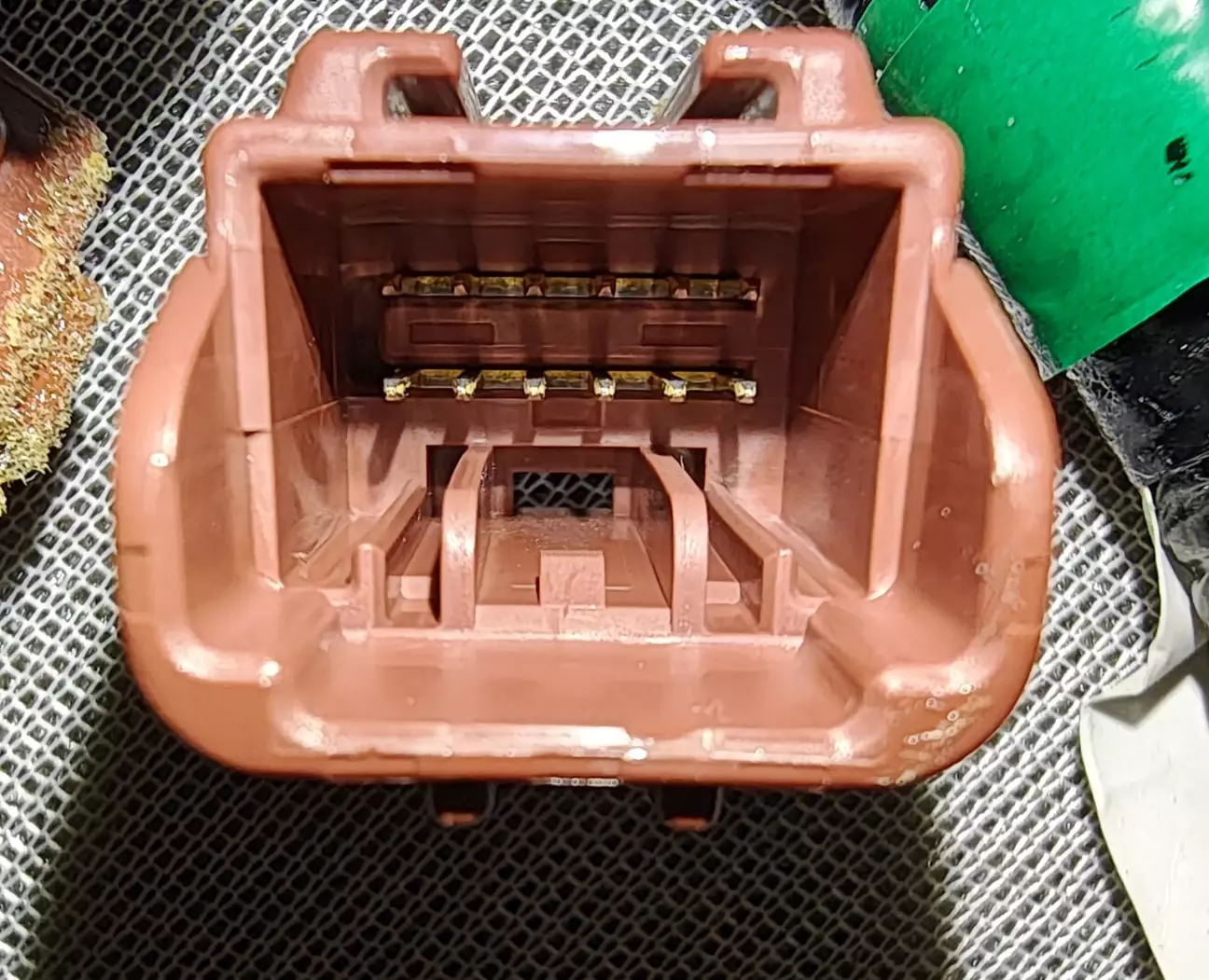

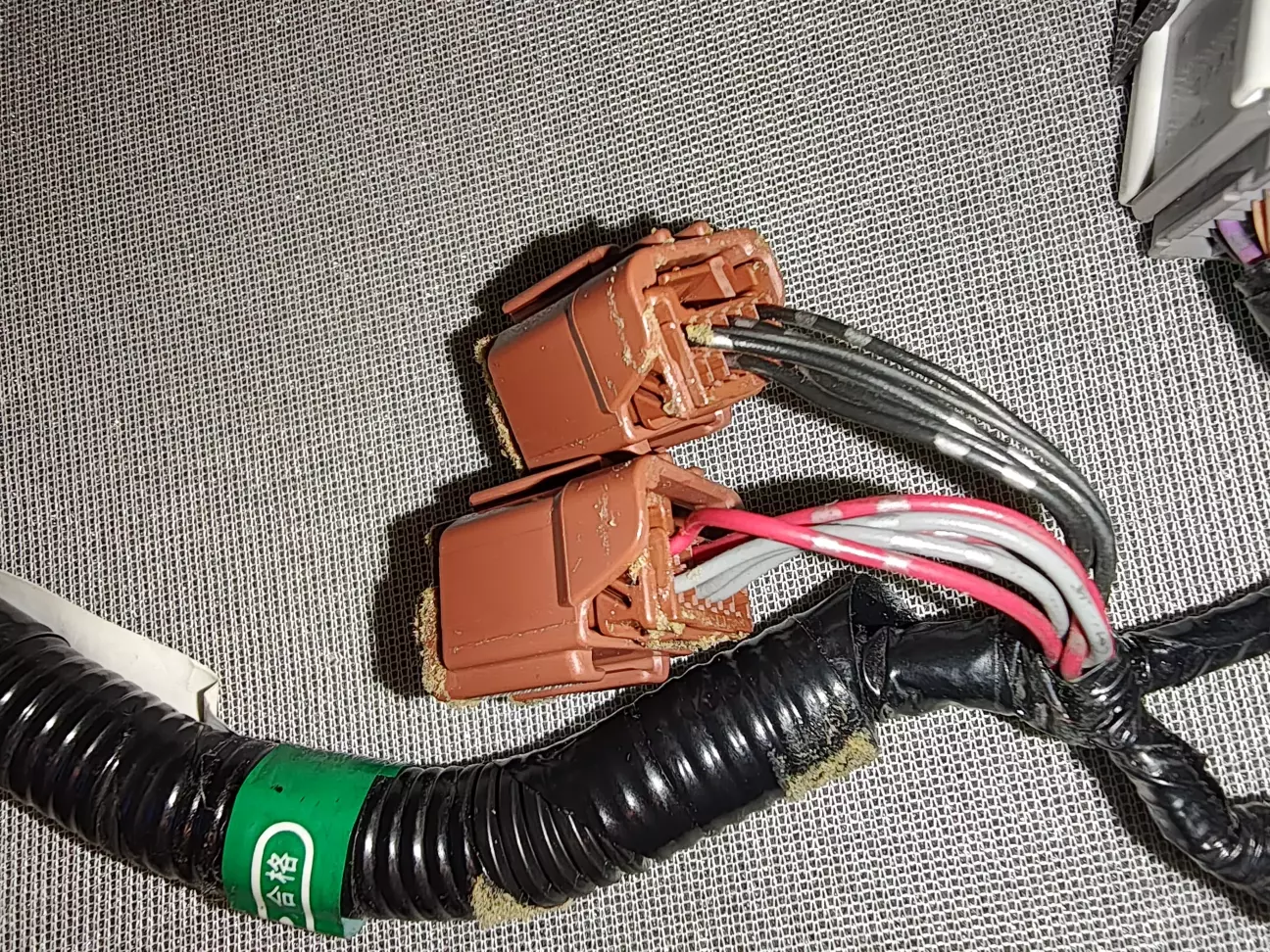

З'єднуються вони в такій ось розподільній коробці

1 контакт вхідний, до 5-ти вихідних

До 1-но функційних 5-ти пінових кнопок ще не добрався, згодом доповню запис, аналогчіно і про 2-х функційні 8-ми пінові зі свіжіших авто

Ок, з підсвіткою розібрались

Тепер справа за ON/OFF та індикатором працюючої функції

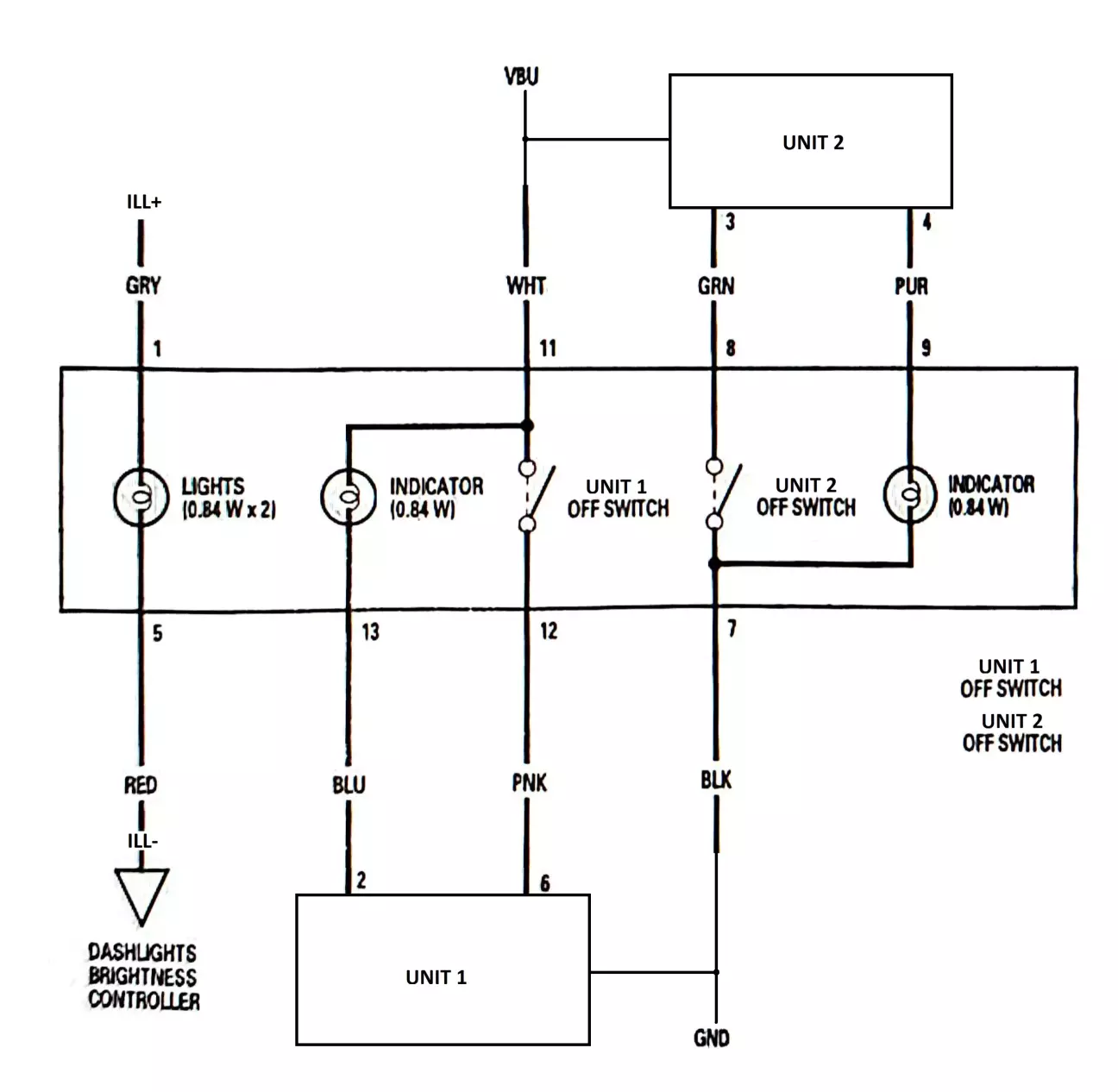

Інформація про єдину 2-х функційну та 2-х індикаторну кнопку в цьому кузові

Як видно з цієї схеми, кнопка може замикати як + контакт, так само і -

Одна з цих кнопок фіксована а друга без фіксації, це залежить від того, яким пристроєм вона керуватиме

UNIT 1 керується плюсом, UNIT 2 - мінусом/землею

Індикатор активної функції вже вмикає сам юніт/девайс, яким керує обрана кнопка

Фіксована/статична кнопка передбачена для простого пристрою, де самою кнопкою замикається контакт в електричному колі і вибрана функція працює, умовно, потрібно щоб засвітилась лампочка, нажав - світить, нажав ще раз - погасла

Не фіксована/динамічна кнопка працює/передбачена для пристроїв, які вже керуються електронікою, нажав - потримав, юніт отримав сигнал, увімкнув функцію та її індикатор - працює, умовна лампочка засвітилась, нажав ще раз, відбулось усе те, що і при попередньому нажатті але лампочка погасла, якось так 😅

Всім добра та працюючих кнопок 🤙

P.S. Фото результату ще нема, по причині відсутності усіх працюючих ОЕМ лампочок, китайські світять паршиво
