Підсвітка дверей Passat B6

Вирішив встановити підсвітку в дверях

Для цього потрібно наступне:

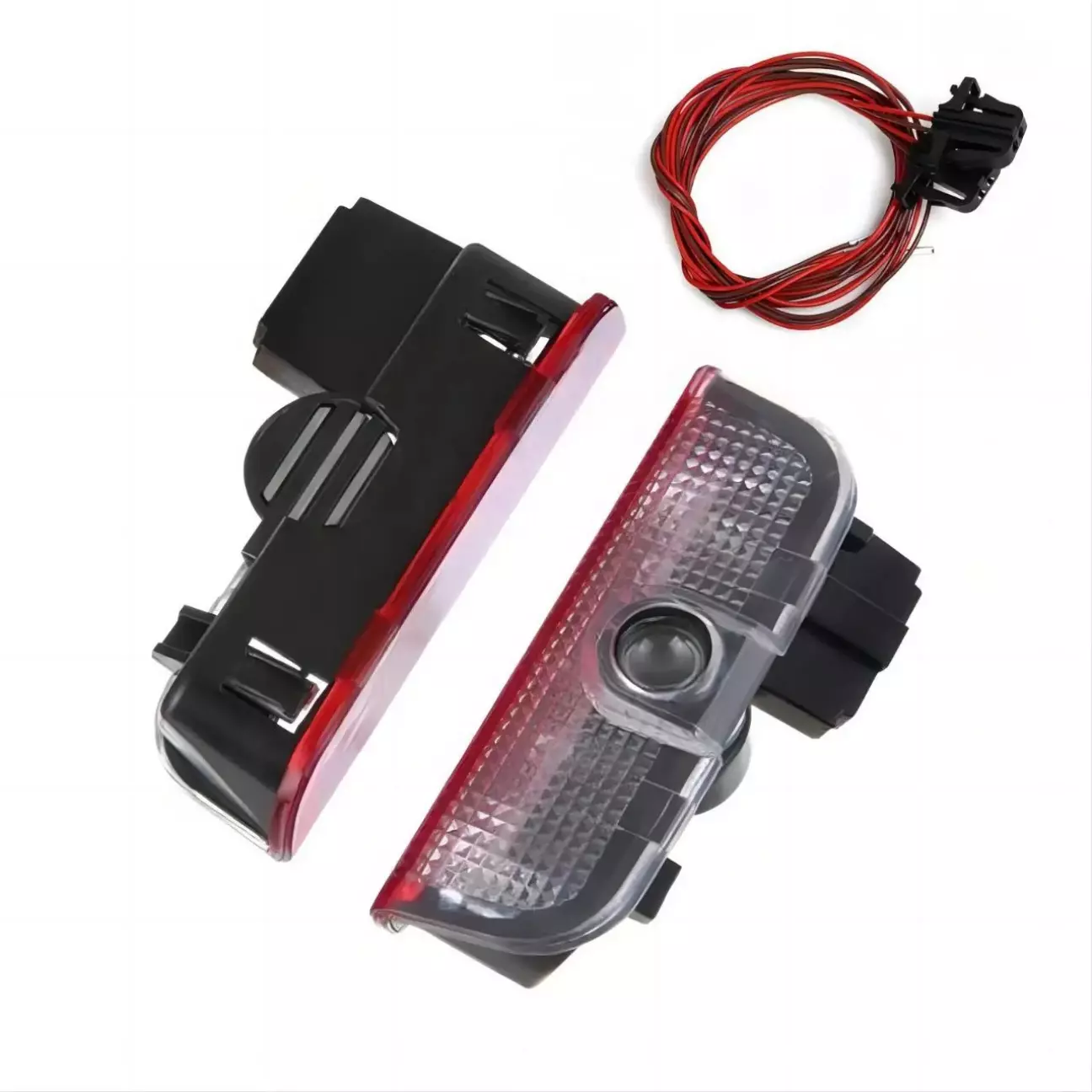

Плафони  в двері - 4 шт (штатні плафони  1K0 947 411 A)

Проводка - 4 шт

Проводка в деталях

Конектор 1J0_971_972

Контакти  сторона 1

N_103_357_06 - січення 0,3

000_979_019_E - січення 0,5

N_103_358_01- січення 0.75/1,0

000_979_019_E - січення 2,5

Задній новий блок

Контакти  сторона 2

N_907_647_01 - січення 0,3

N_907_649_01 - січення 0,5

N_907_649_01- січення 0.75/1,0

Задній старий блок

Контакти  сторона 2

N_103_357_06 - січення 0,3

000_979_019_E - січення 0,5

N_103_358_01- січення 0.75/1,0

000_979_019_E - січення 2,5

Контактування

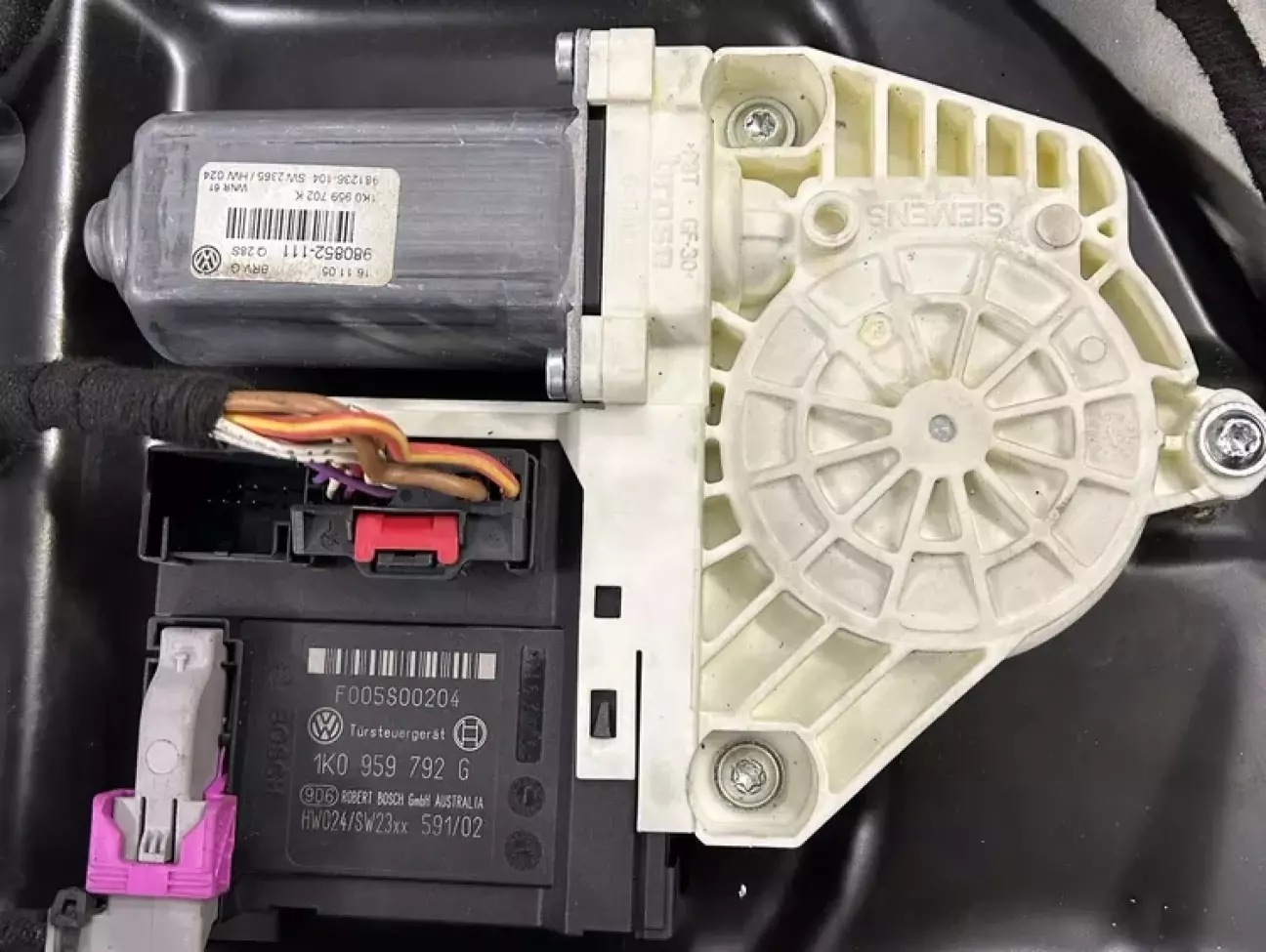

Передні блоки

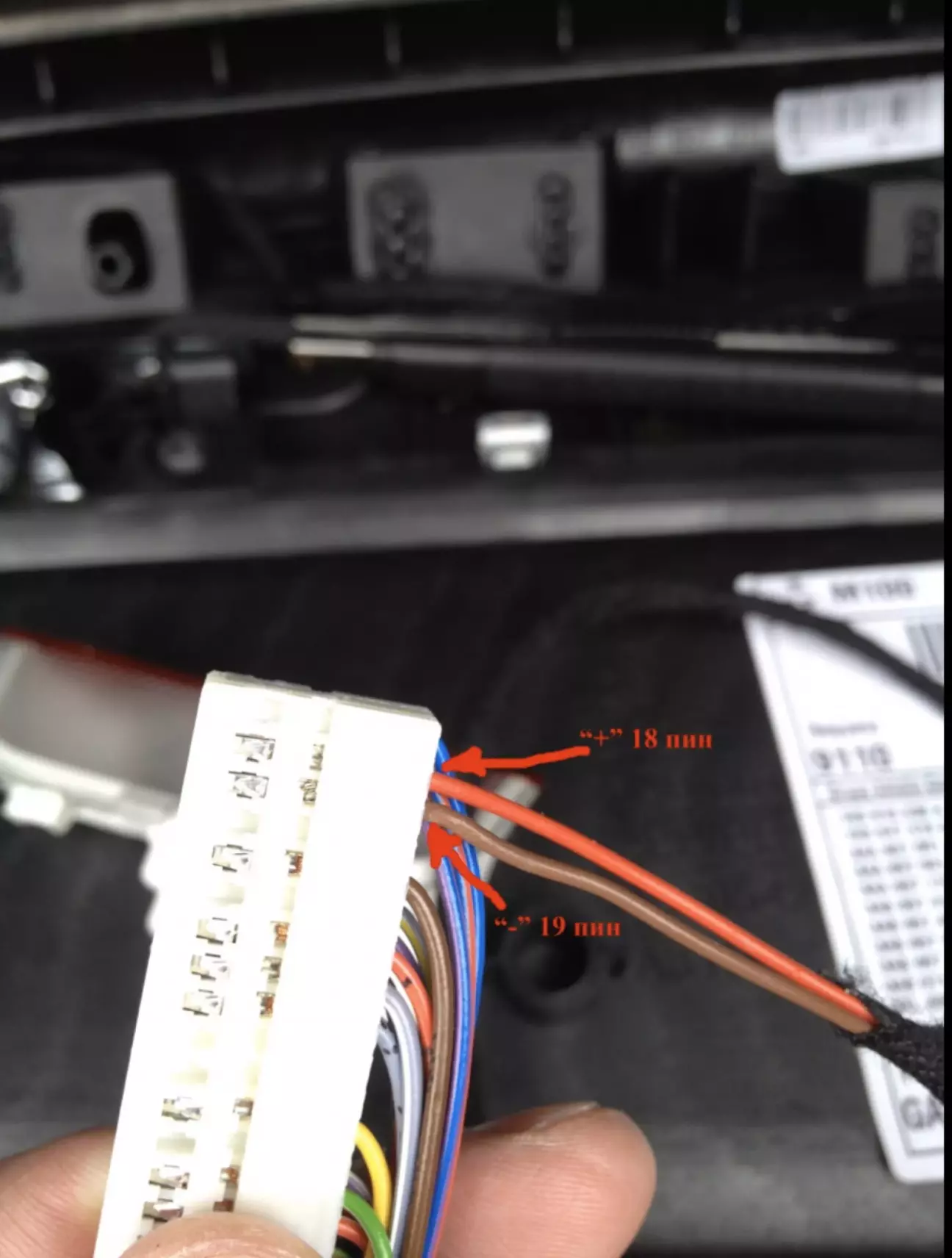

Знімаємо кришку та контактуємо в (18 + ), (19 - ) камеру

Задні блоки

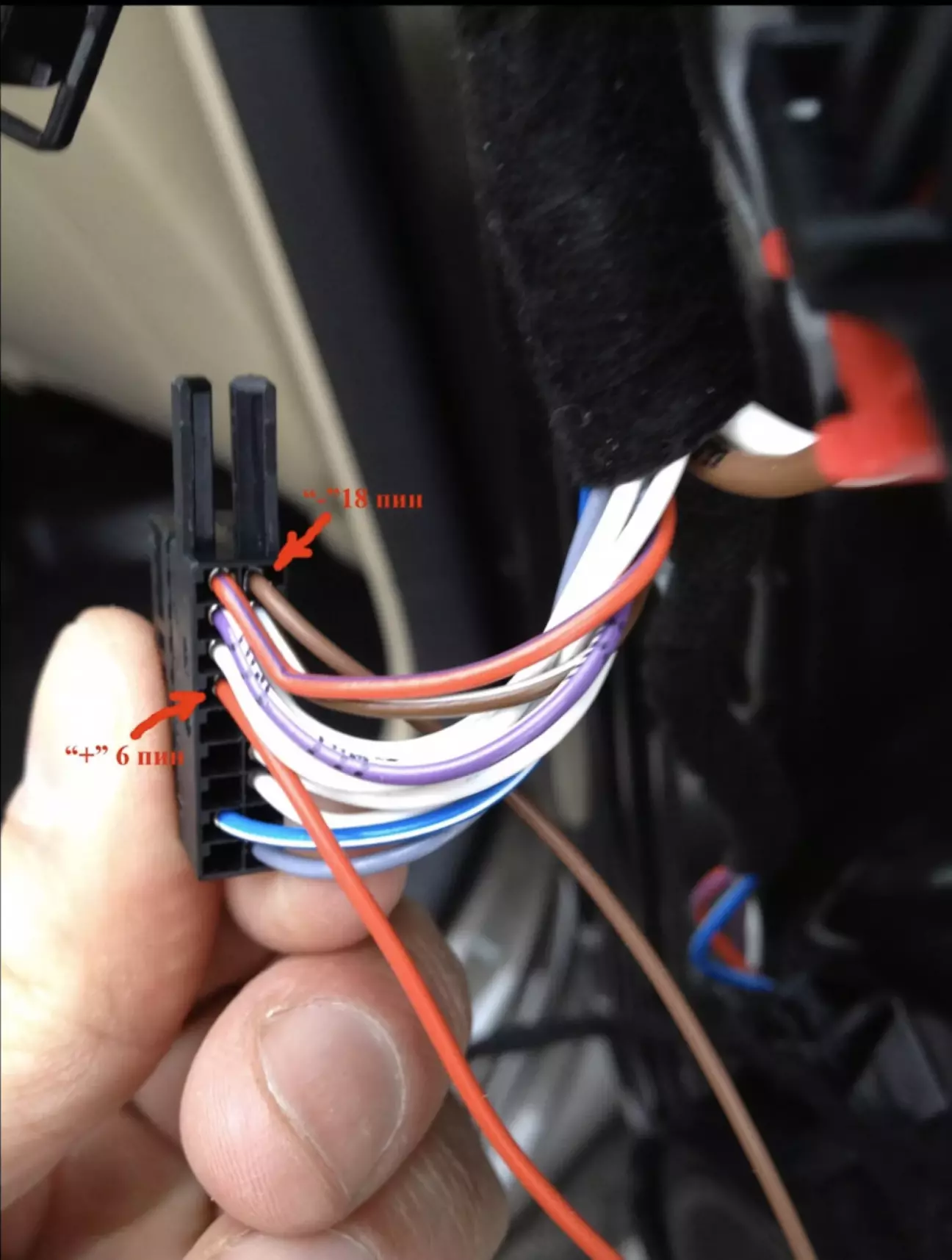

Новий блок

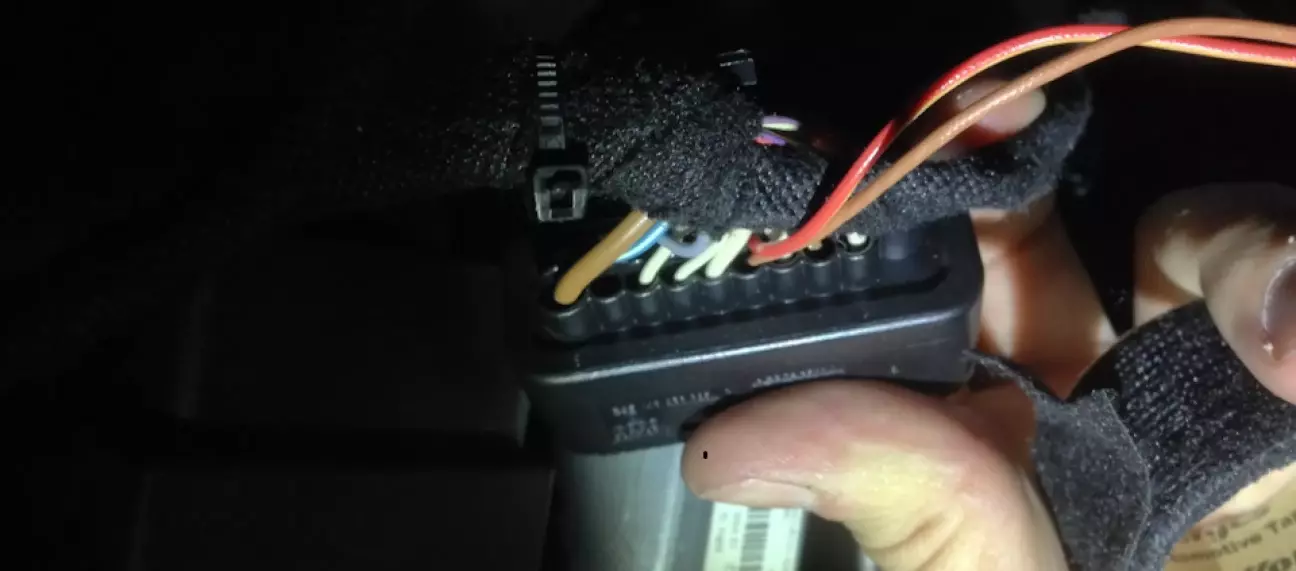

контактуємо в (18 - ), (6 +) камеру

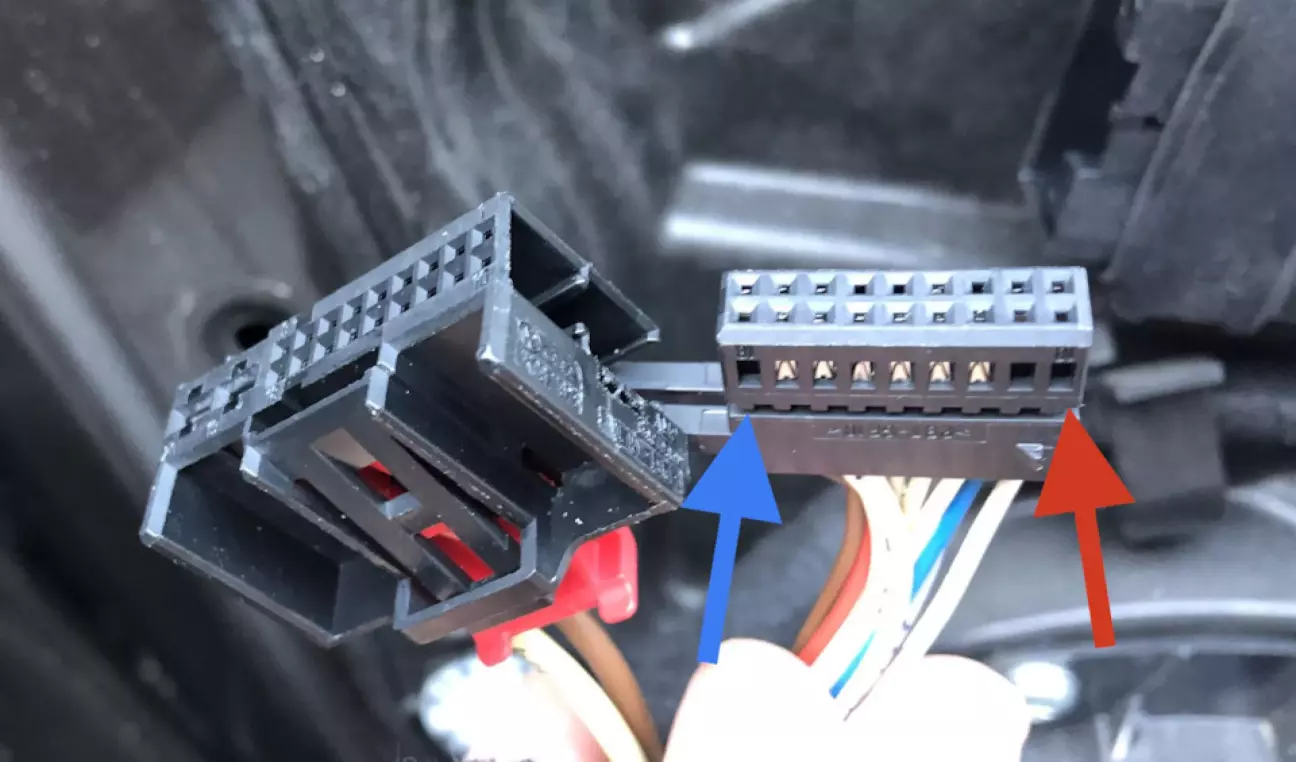

Старий блок

контактуємо в (14 + ), (4 - ) камеру

Кодування

Кодування потрібно змінювати в кожному блоці окремо

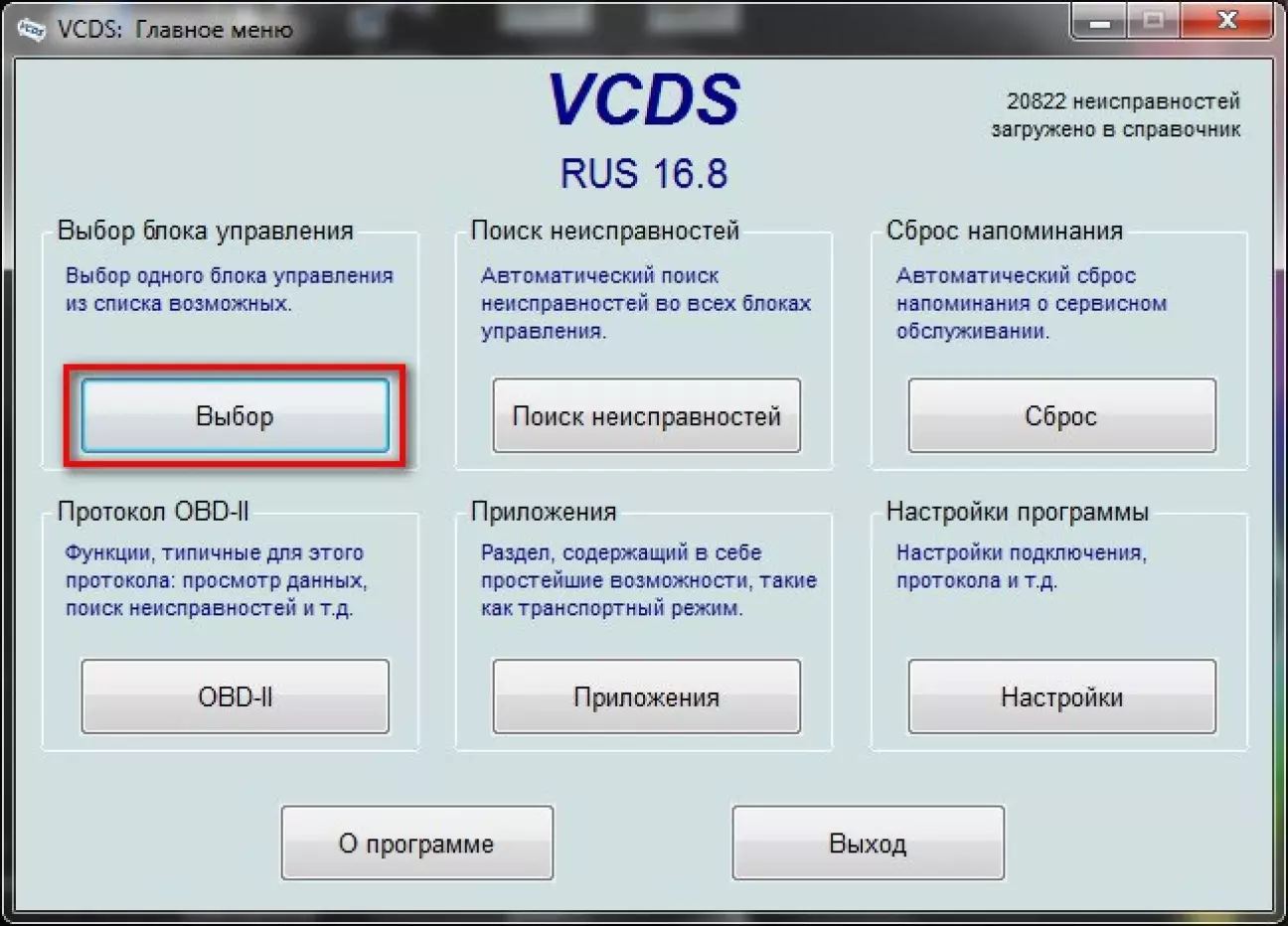

Вибираємо меню блоків управління

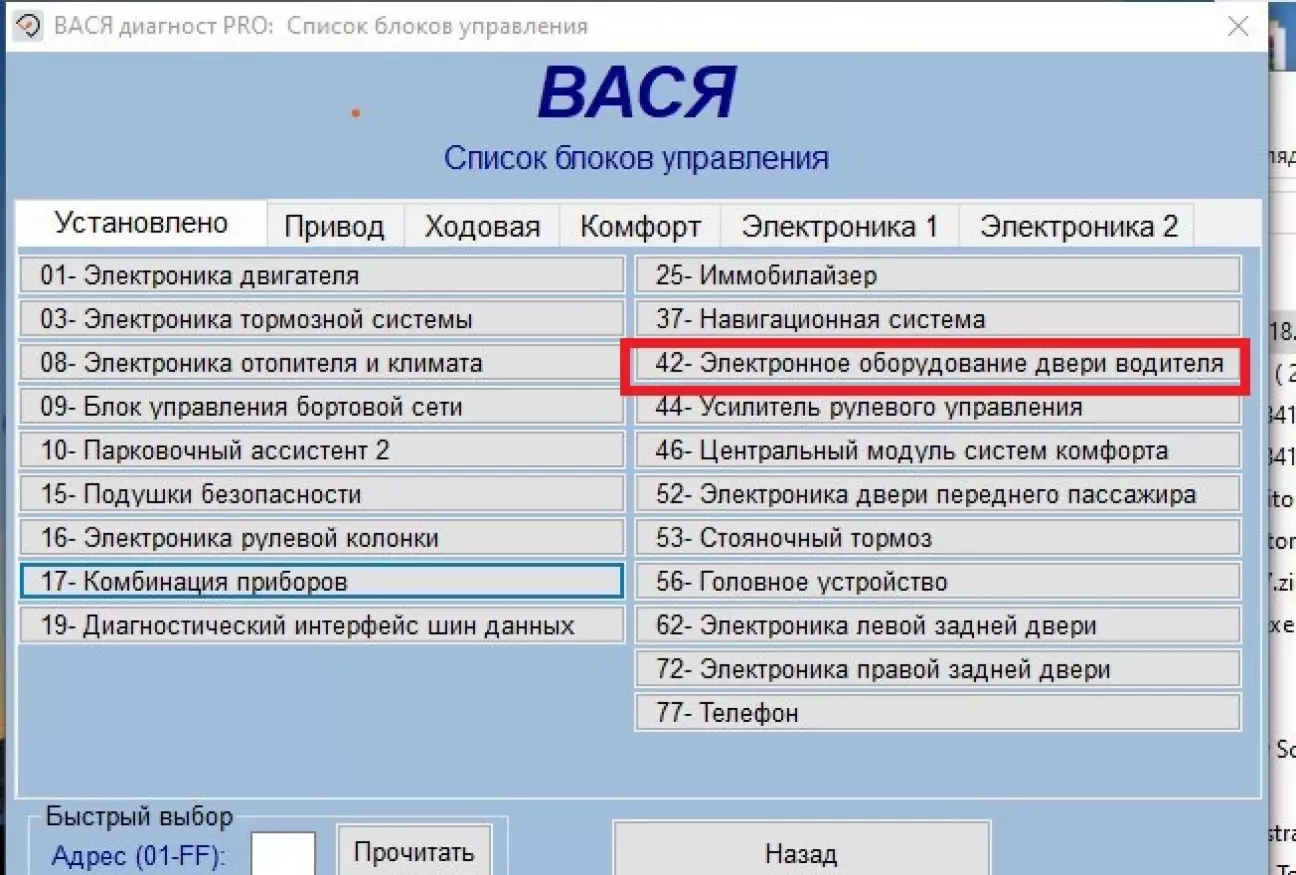

Вибираємо 42- гий  блок  (Водійска дверка)

Кодування

Довге кодування

Байт 2 ,6-тй біт ставимо галочку

Далі та сама процедура

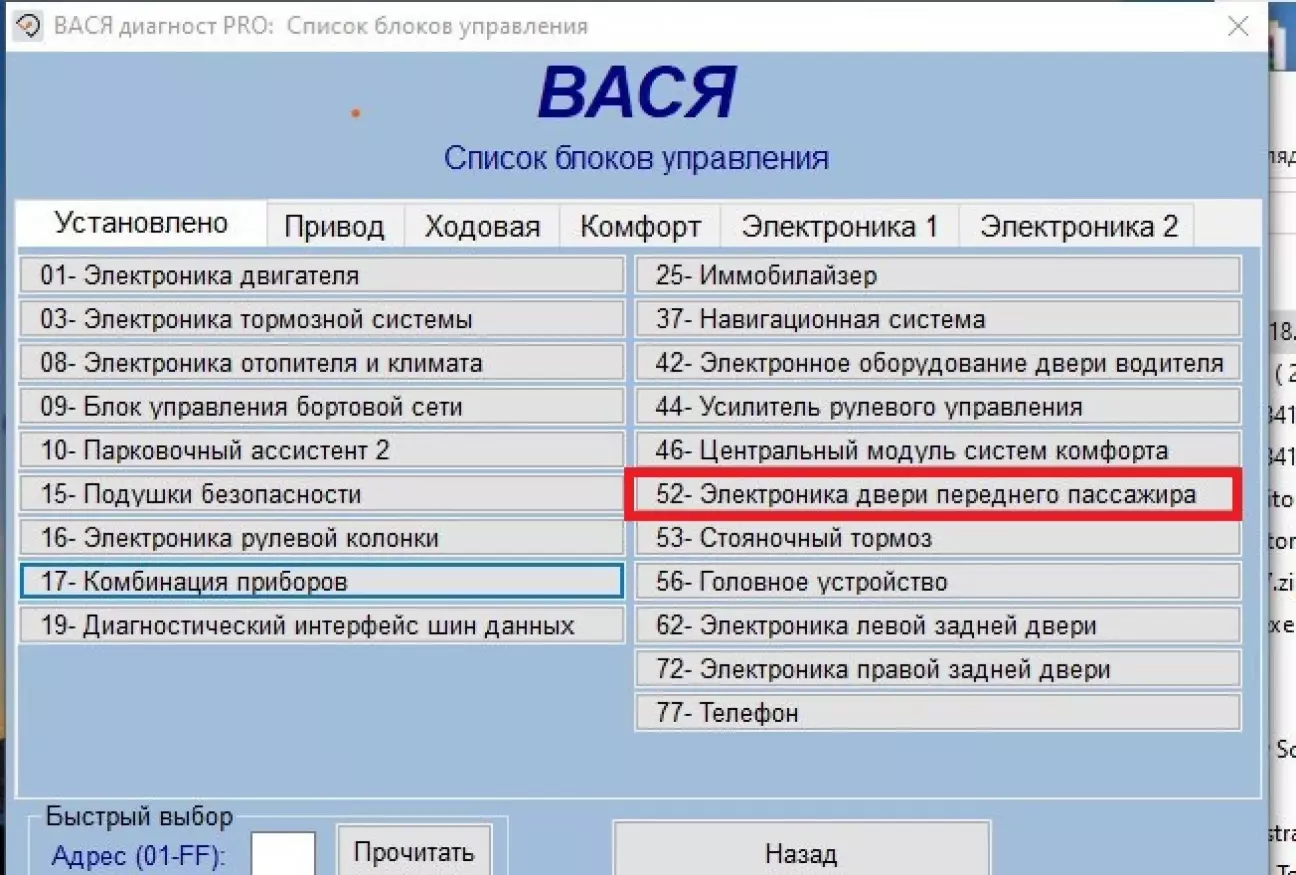

Вибираємо 52- гий  блок  (Електроніка дверки переднього пасажира )

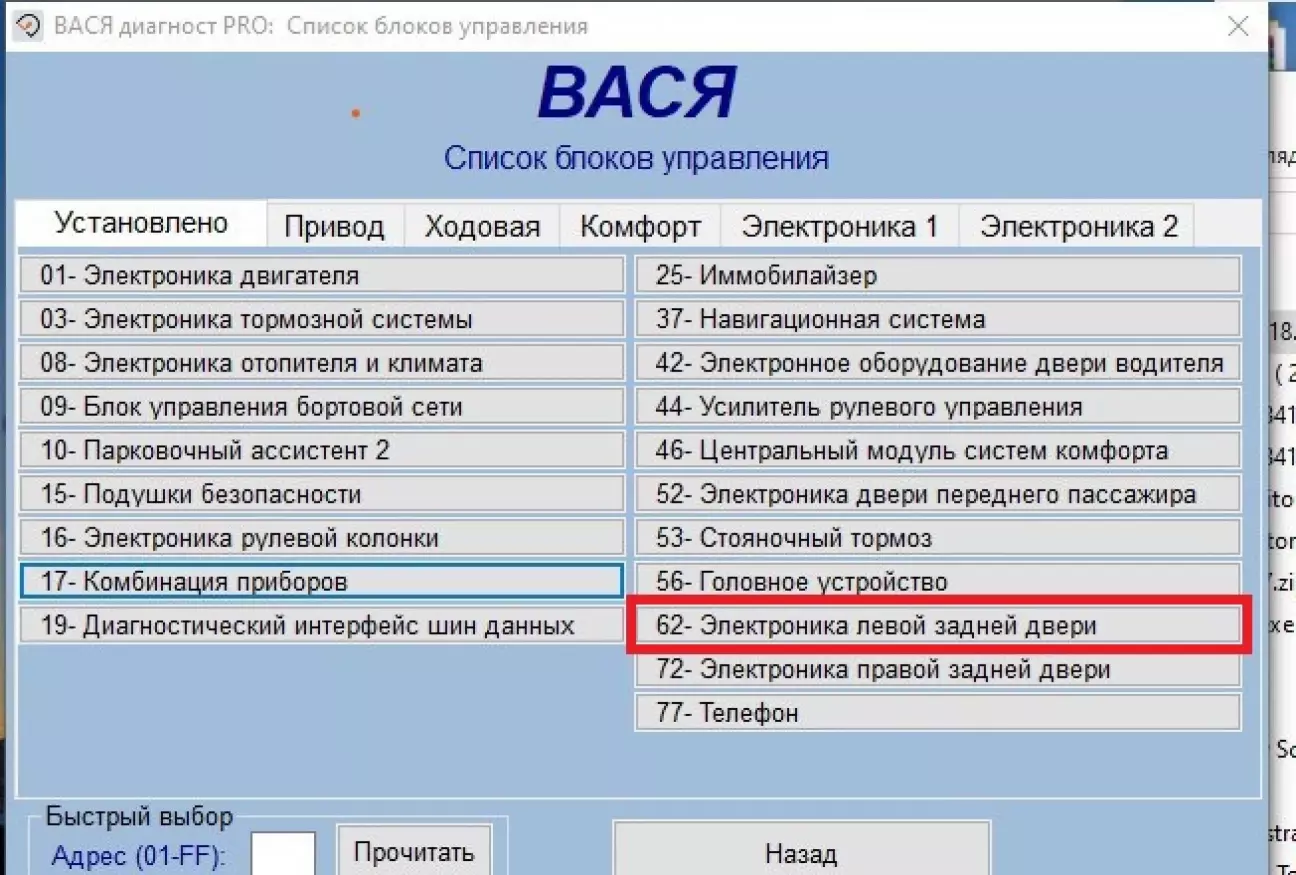

Вибираємо 62- гий  блок (Електроніка лівої задньої дверки )

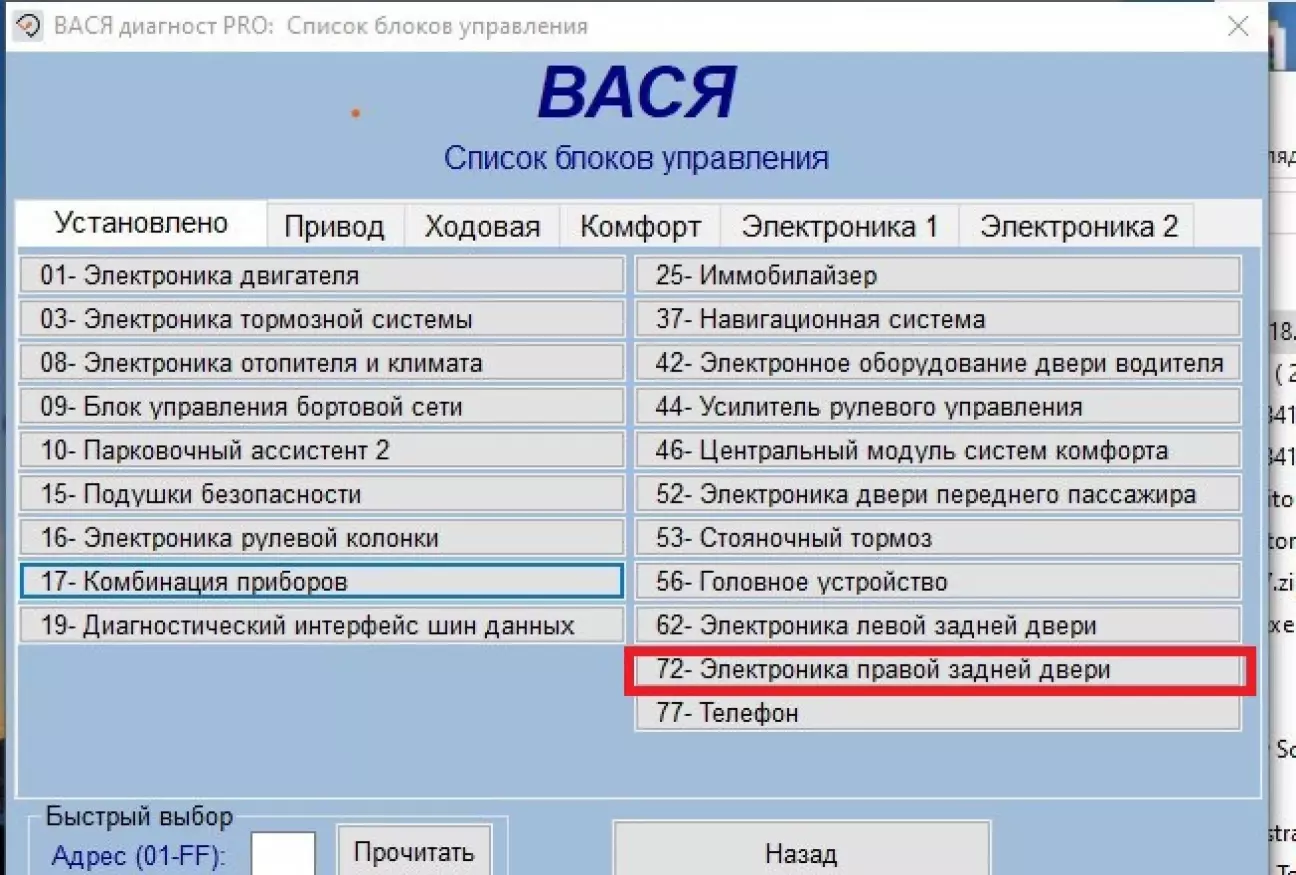

Вибираємо 72- гий  блок (Електроніка прової задньої дверки )

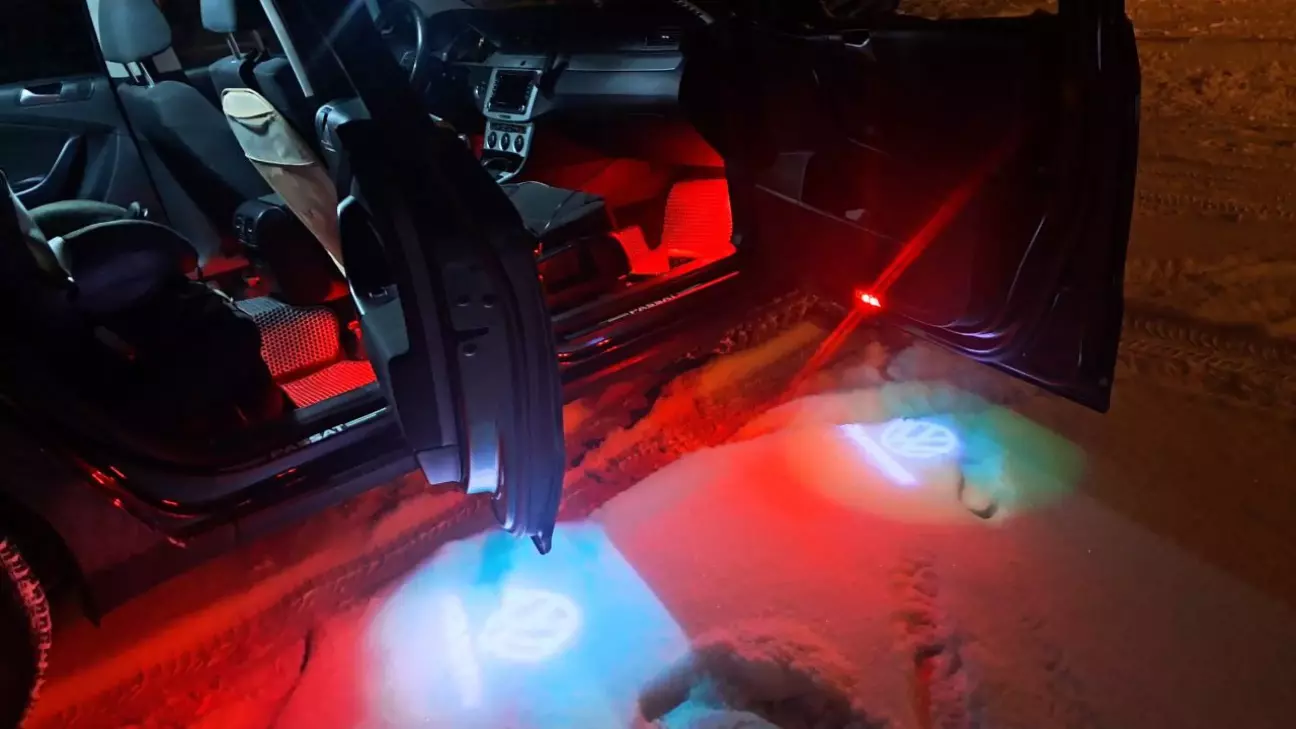

Ну і результат

Не буду розписувати як знімати карти дверей, дану інформацію можна знайти в інтернеті ,
