Зварювальні роботи

Всім привіт. Перед тим як остаточно зібрати двигун потрібно полікувати малого. А малій захворів на карієс.

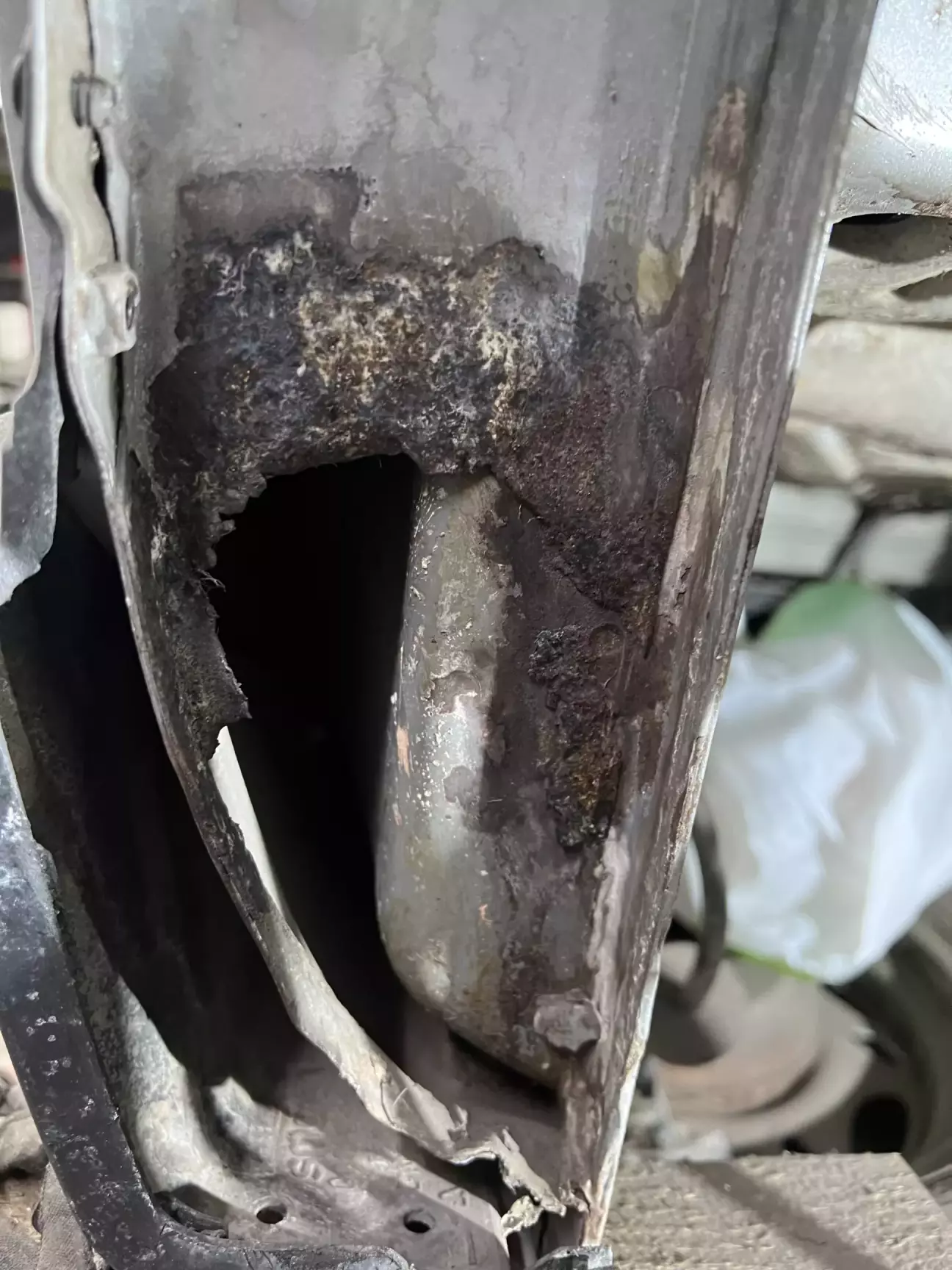

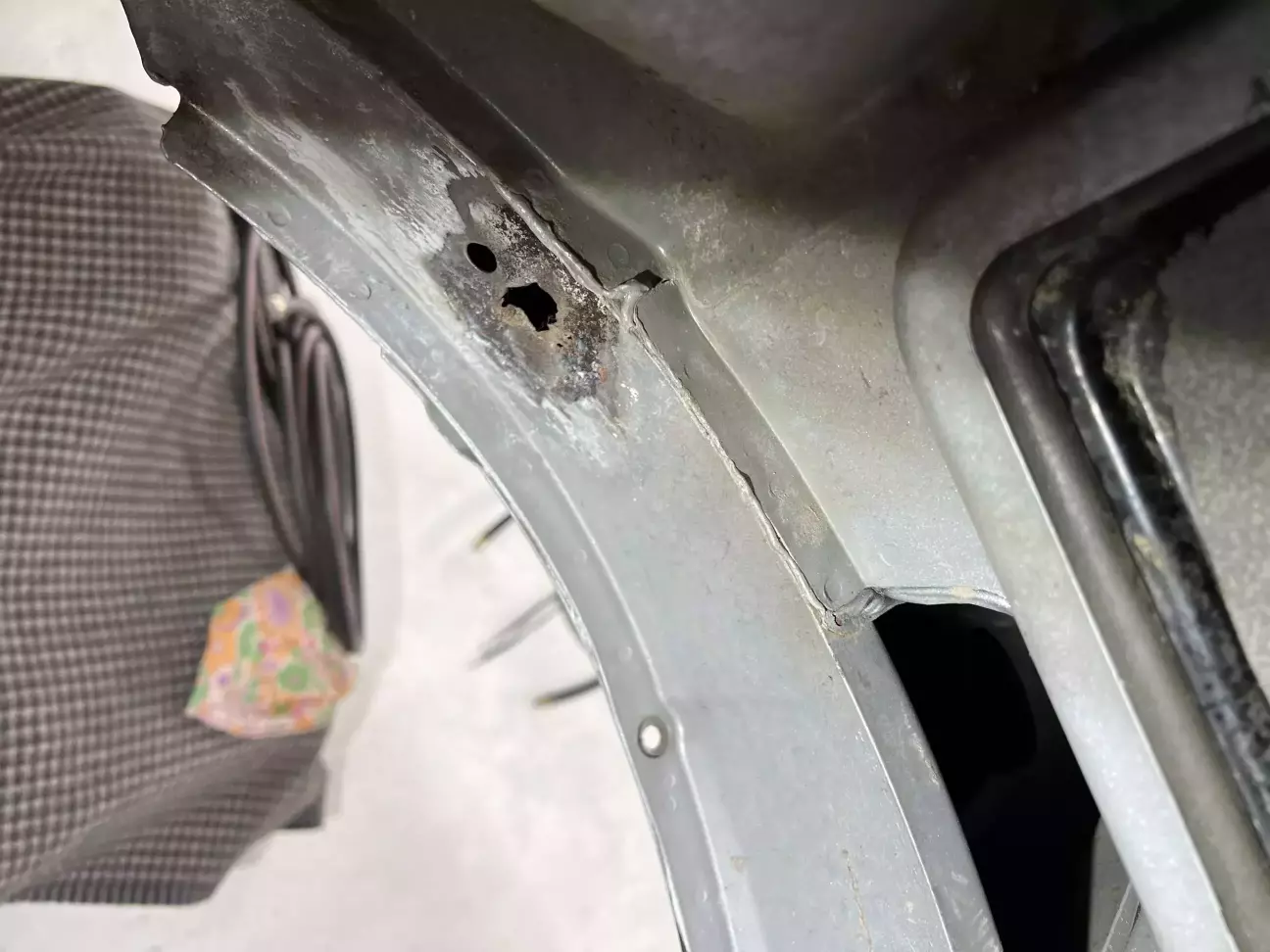

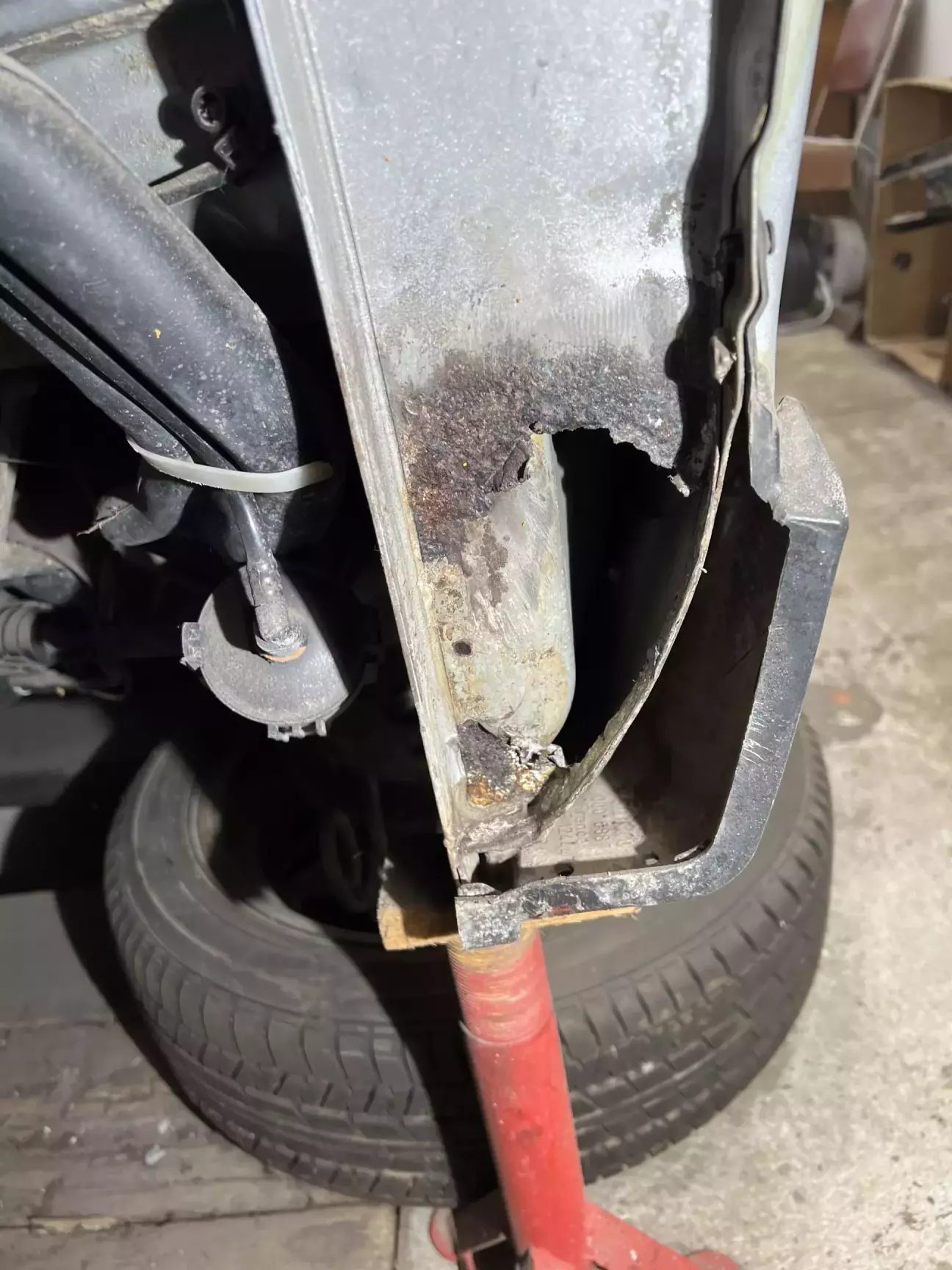

під підкрилками арки і далі по днишу пішли осередки корозії.

Виглядае не приємно но не смертельно.

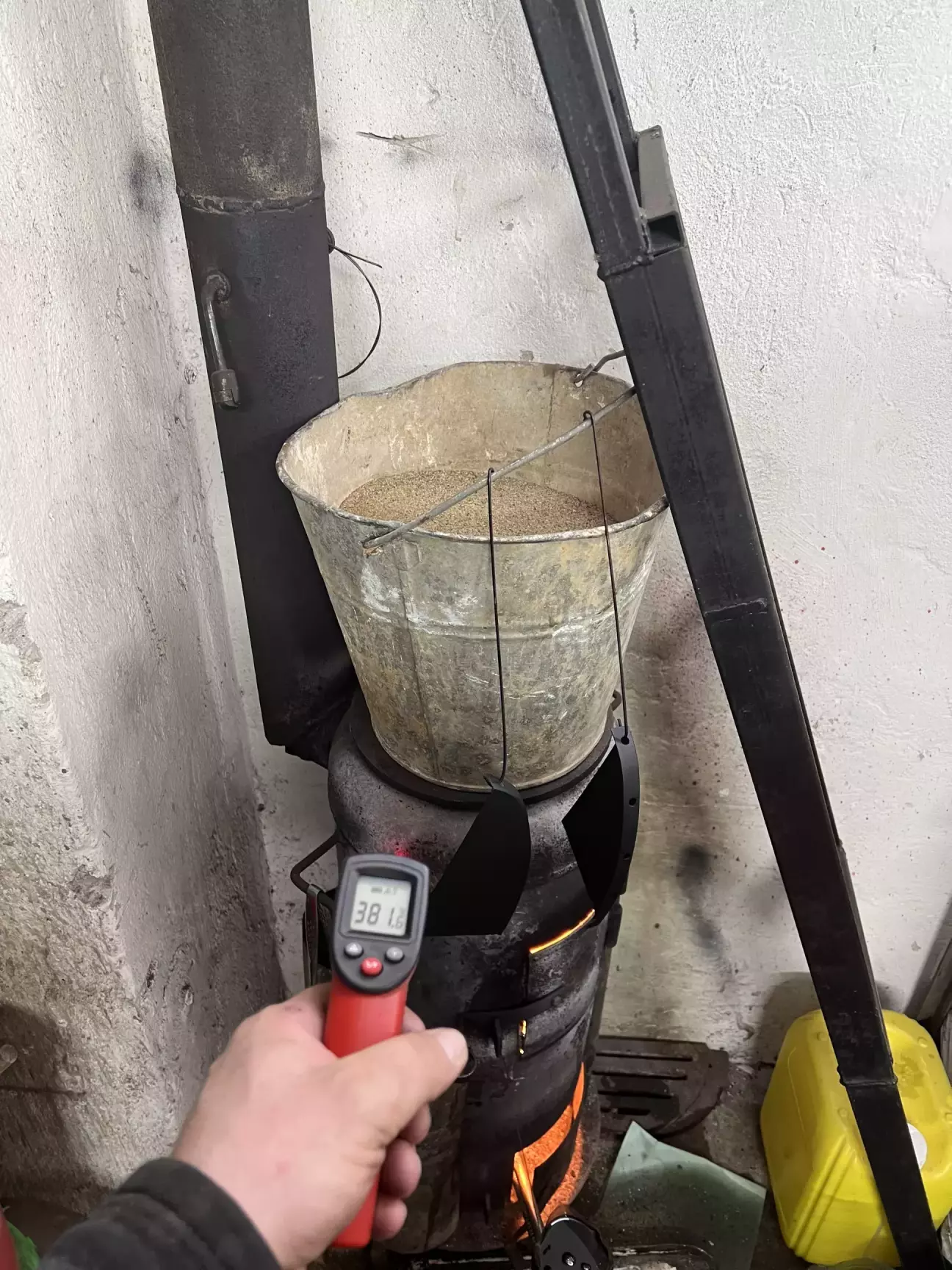

У повному видаленні оксидів мені допоможе мій старий піскоструй.

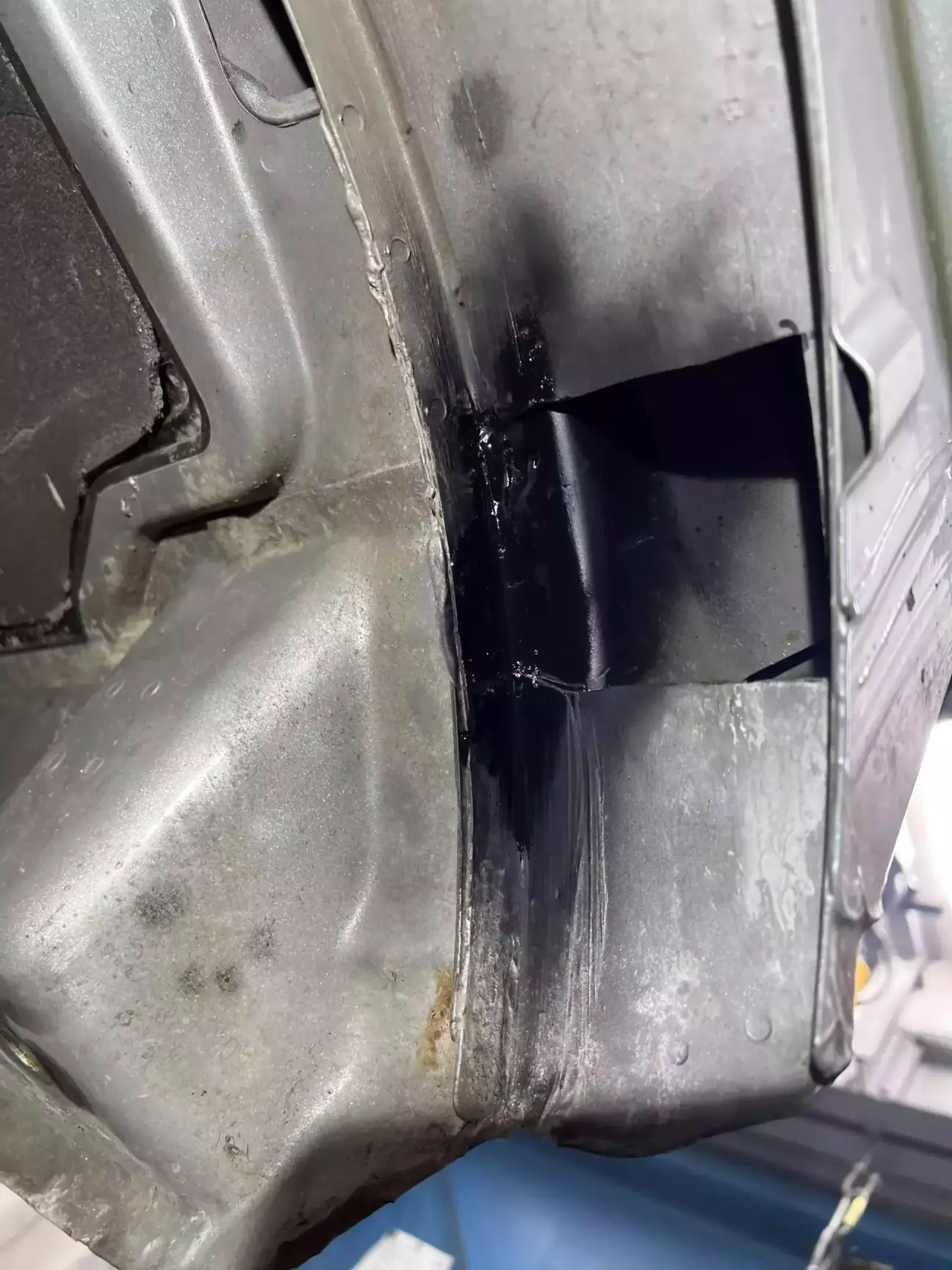

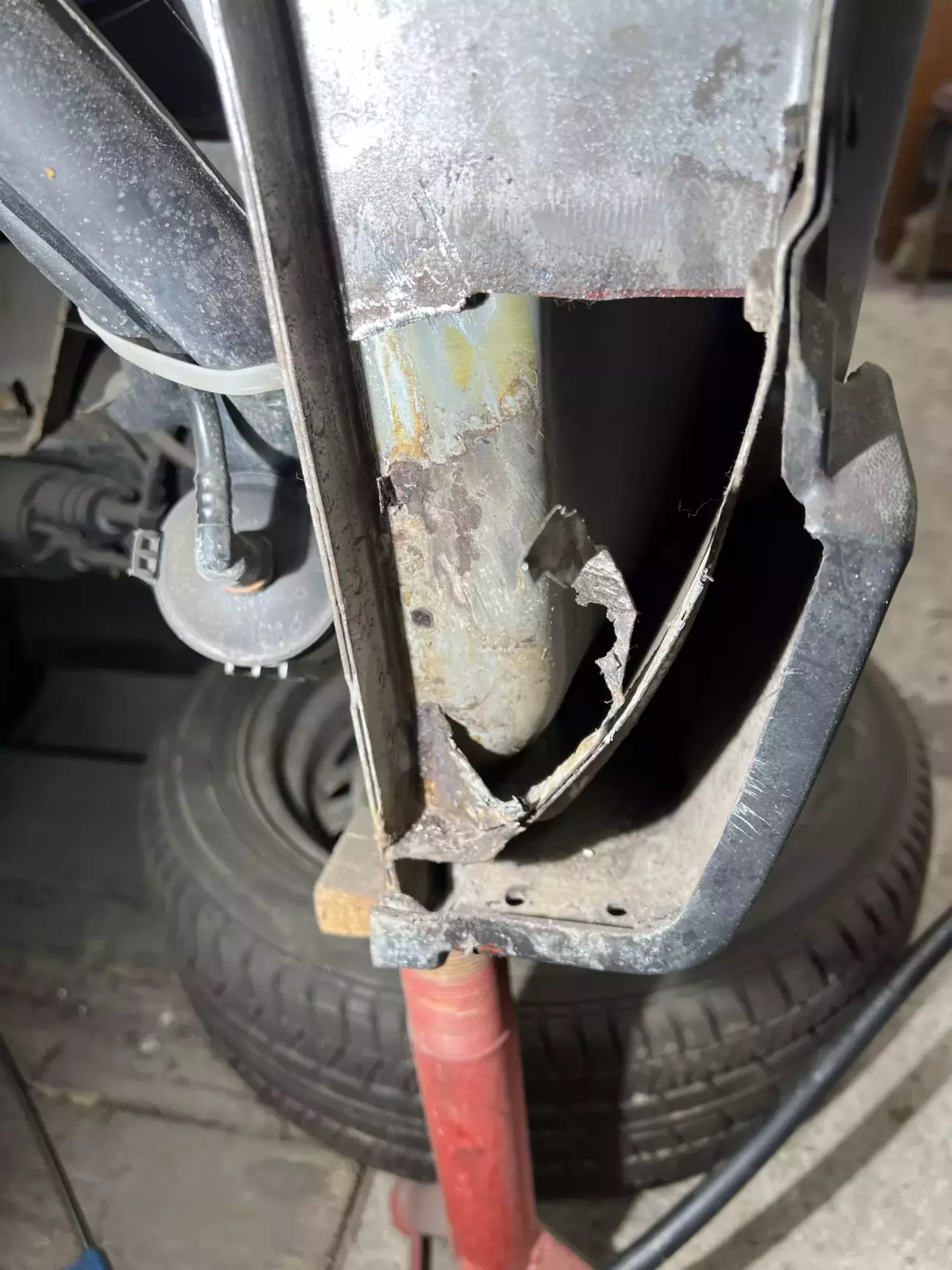

Починаємо видалення ушкоджених частин.

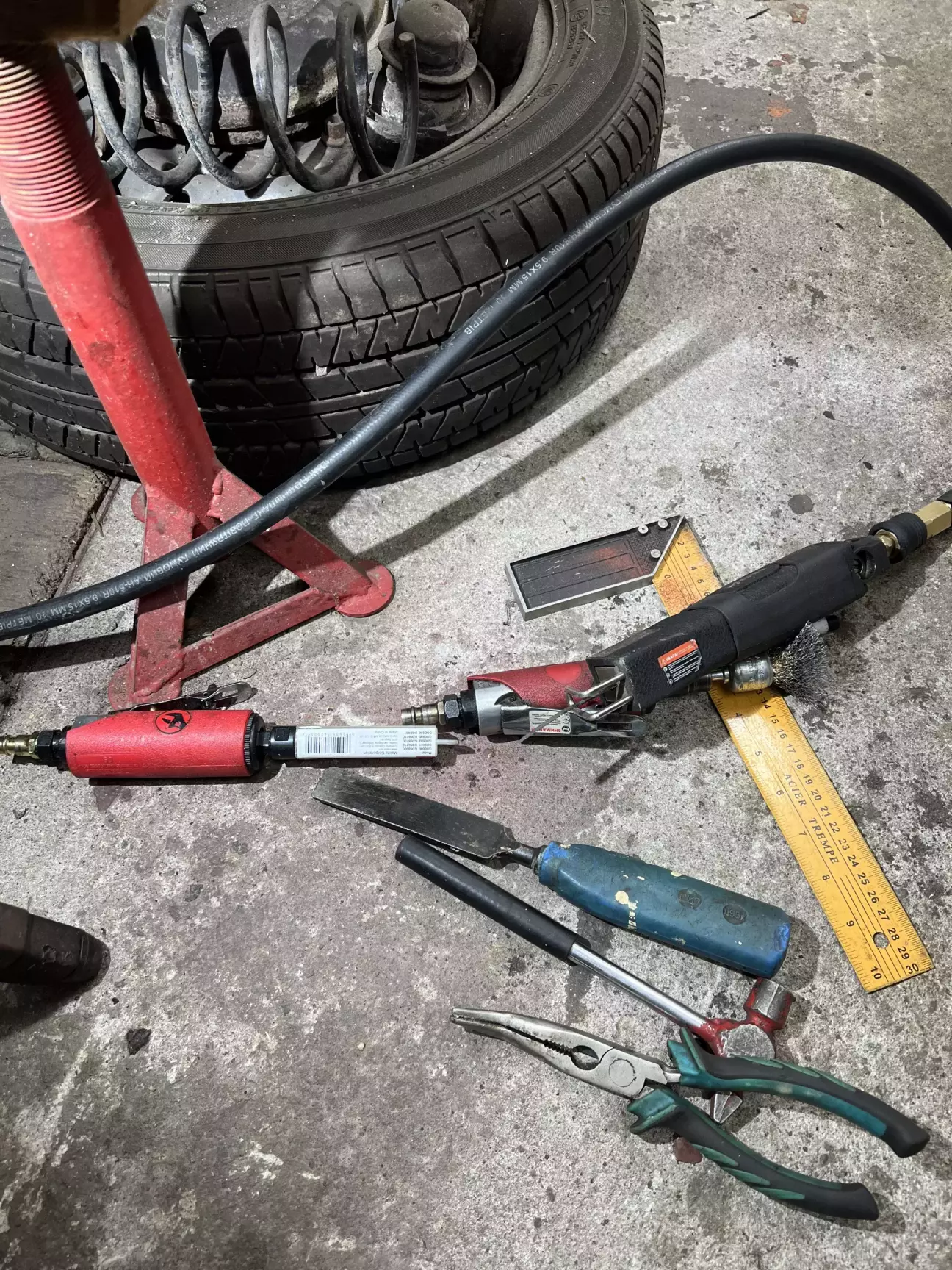

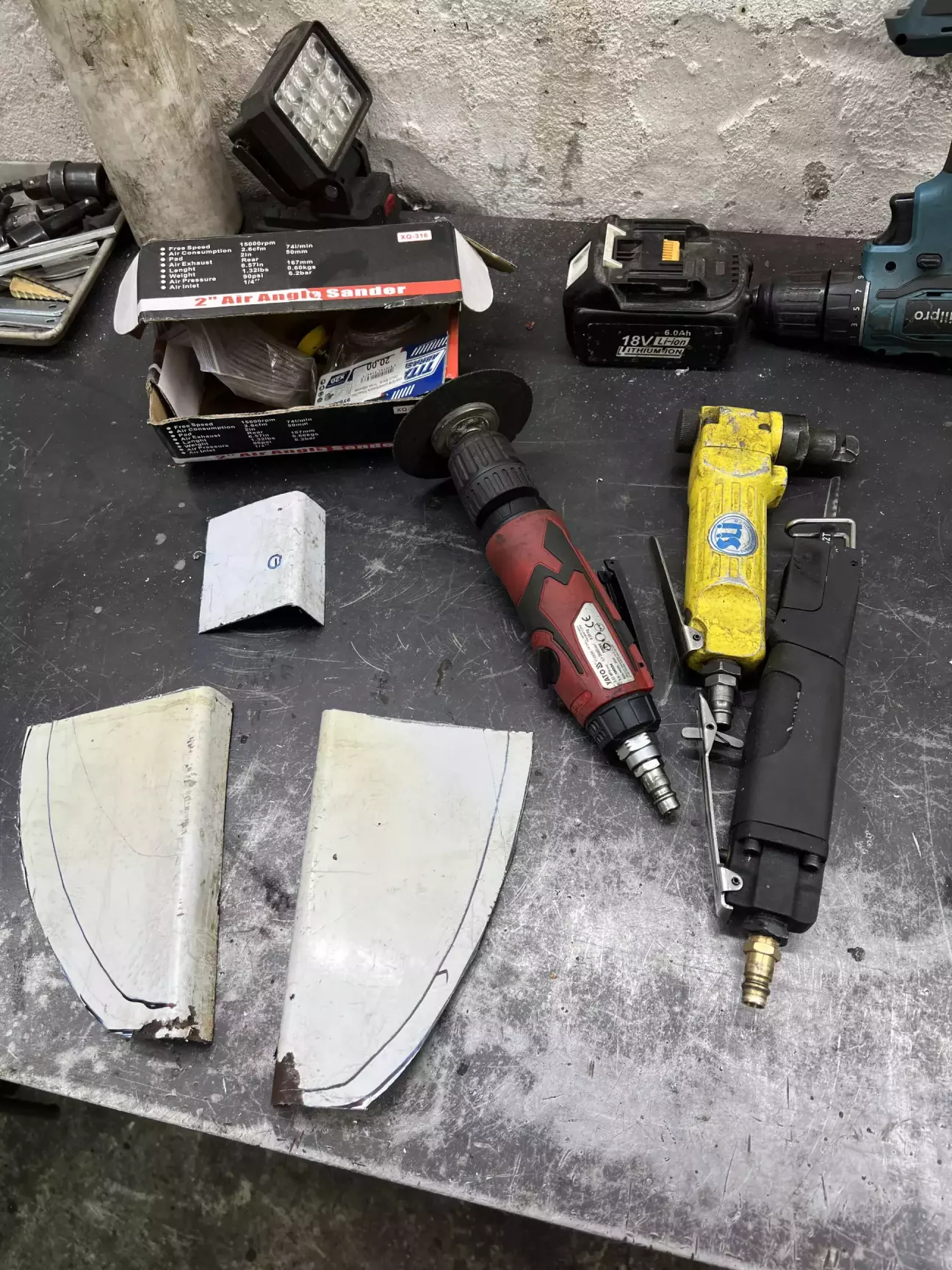

У цьому мені допомагають пневмопилка, фрези та трохи ручного інструменту.

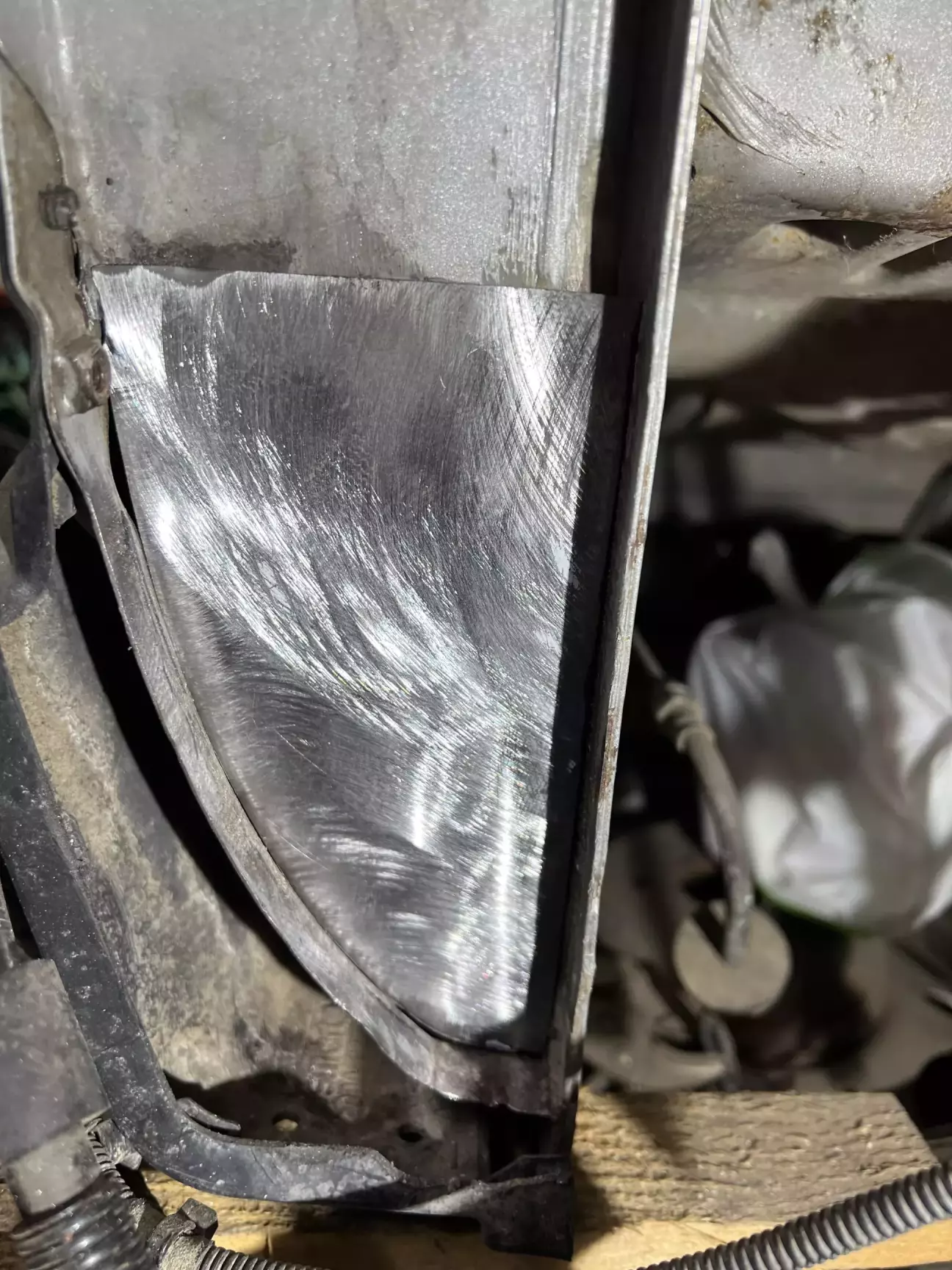

Без особливих надмірностей акуратно видаляємо іржу.

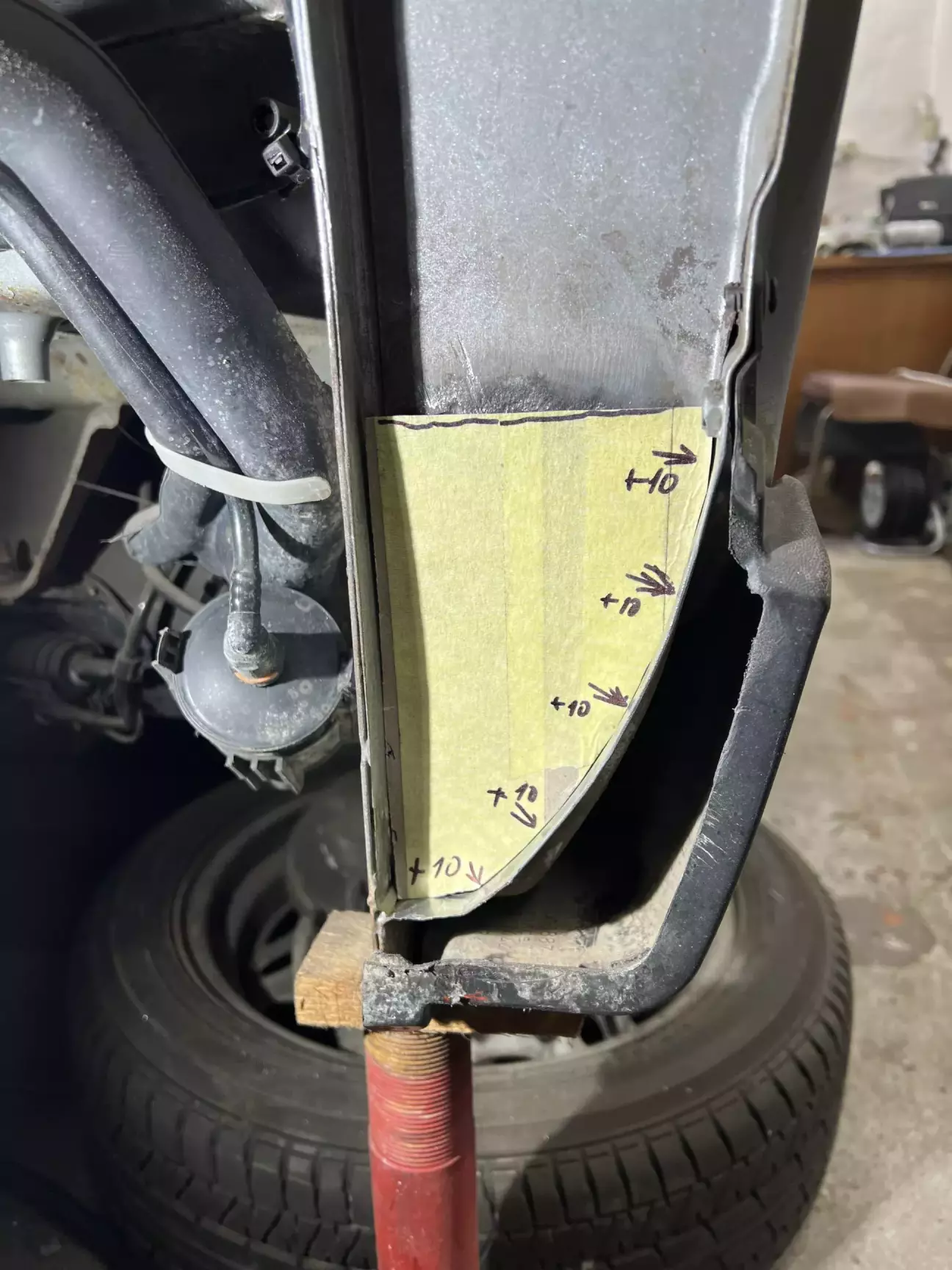

Малярним скотчем знімаємо шаблони латок.

Усі теж операції повторюємо для другої сторони.

Тим часом шукаємо і помічаємо місця для обробки.

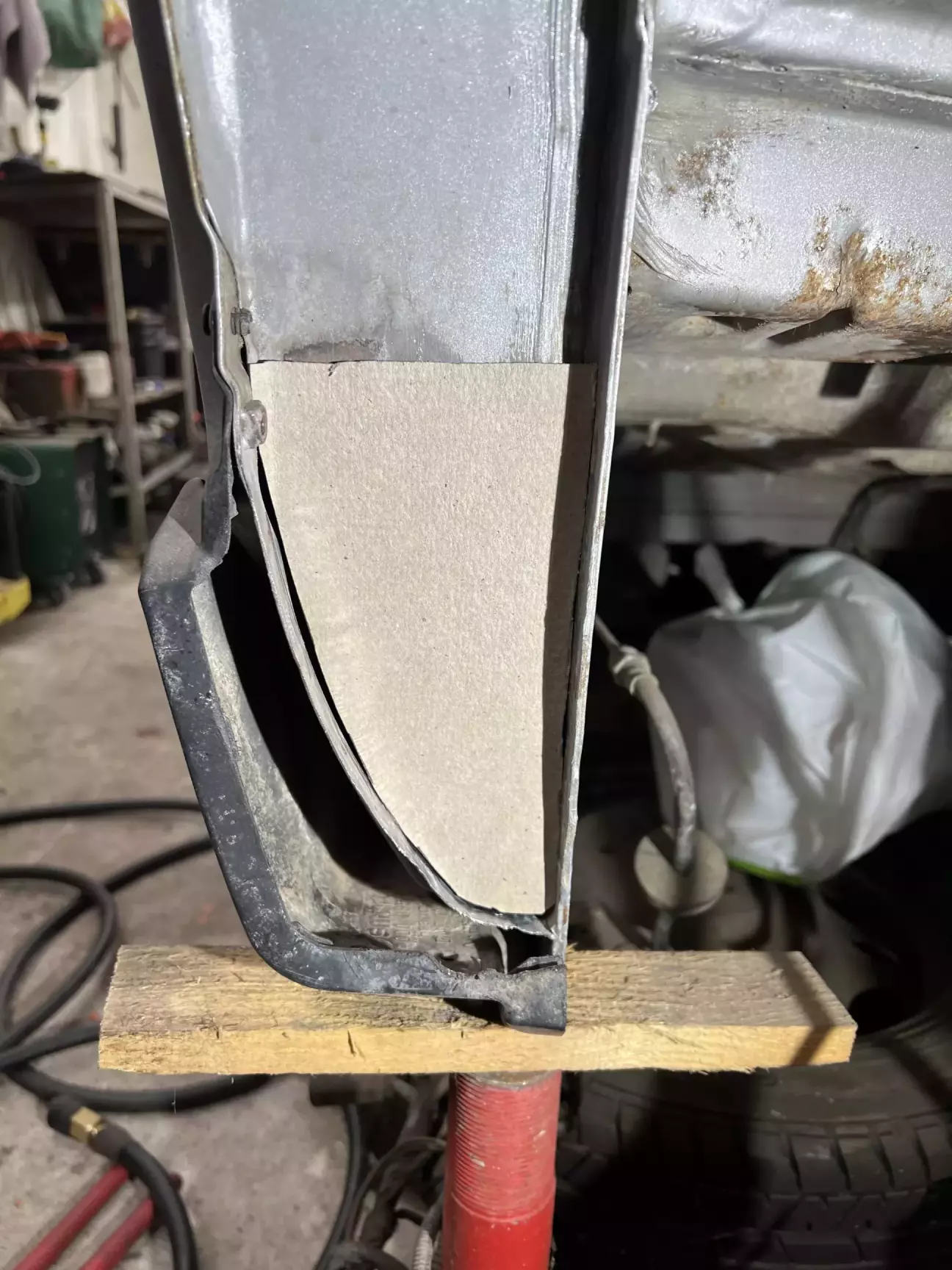

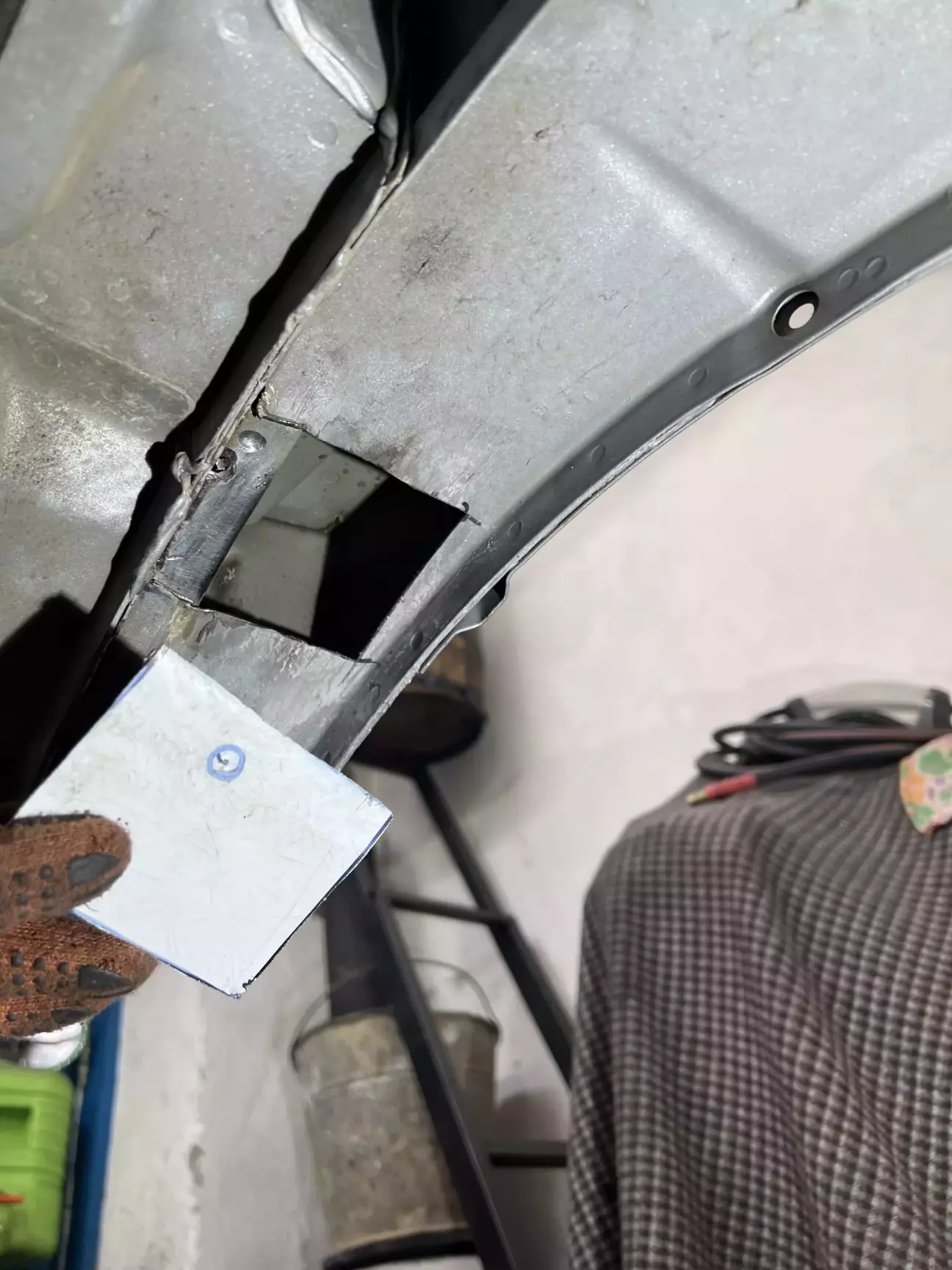

Тут скотч скінчився і зробив картонний шаблон.

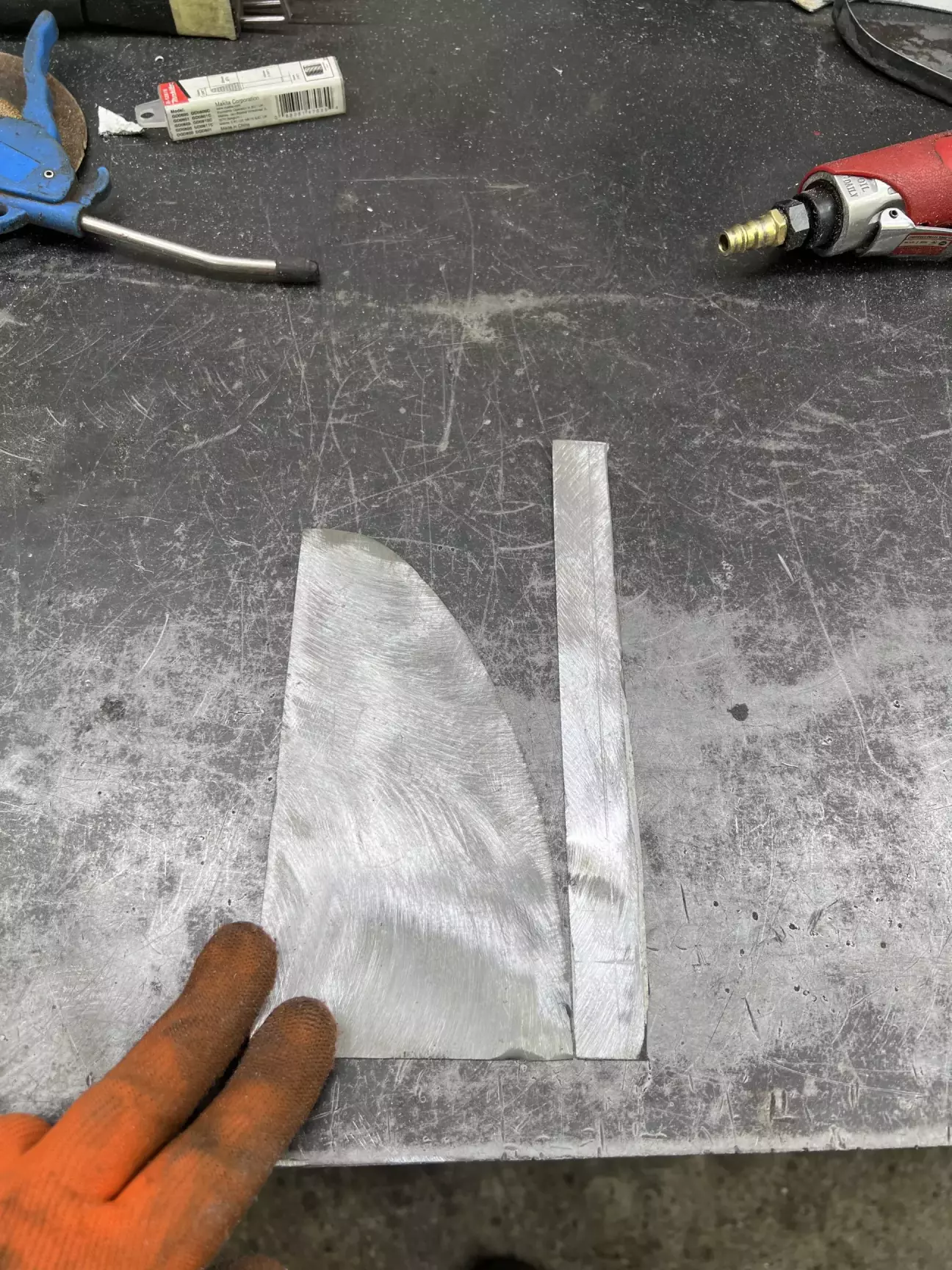

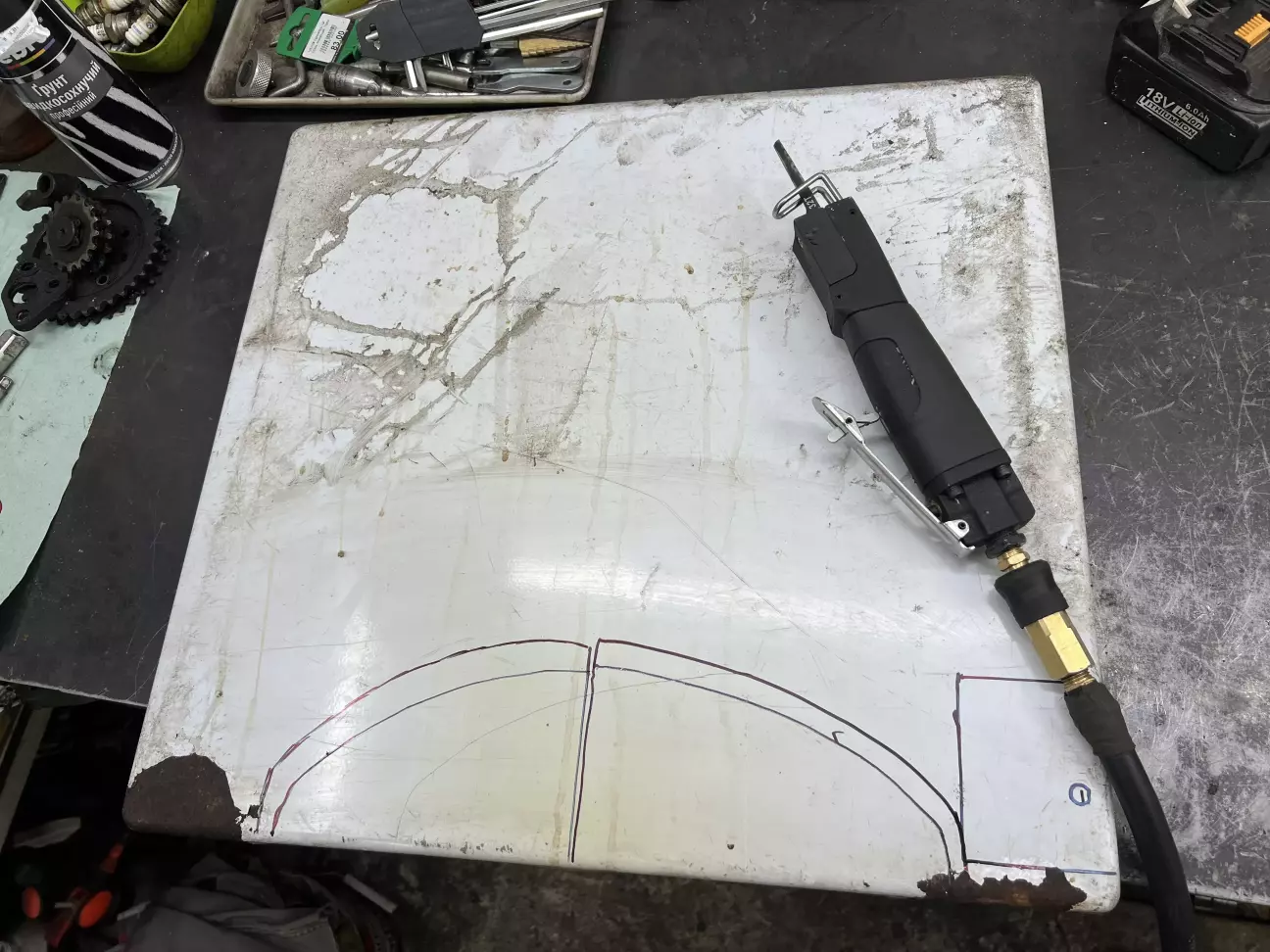

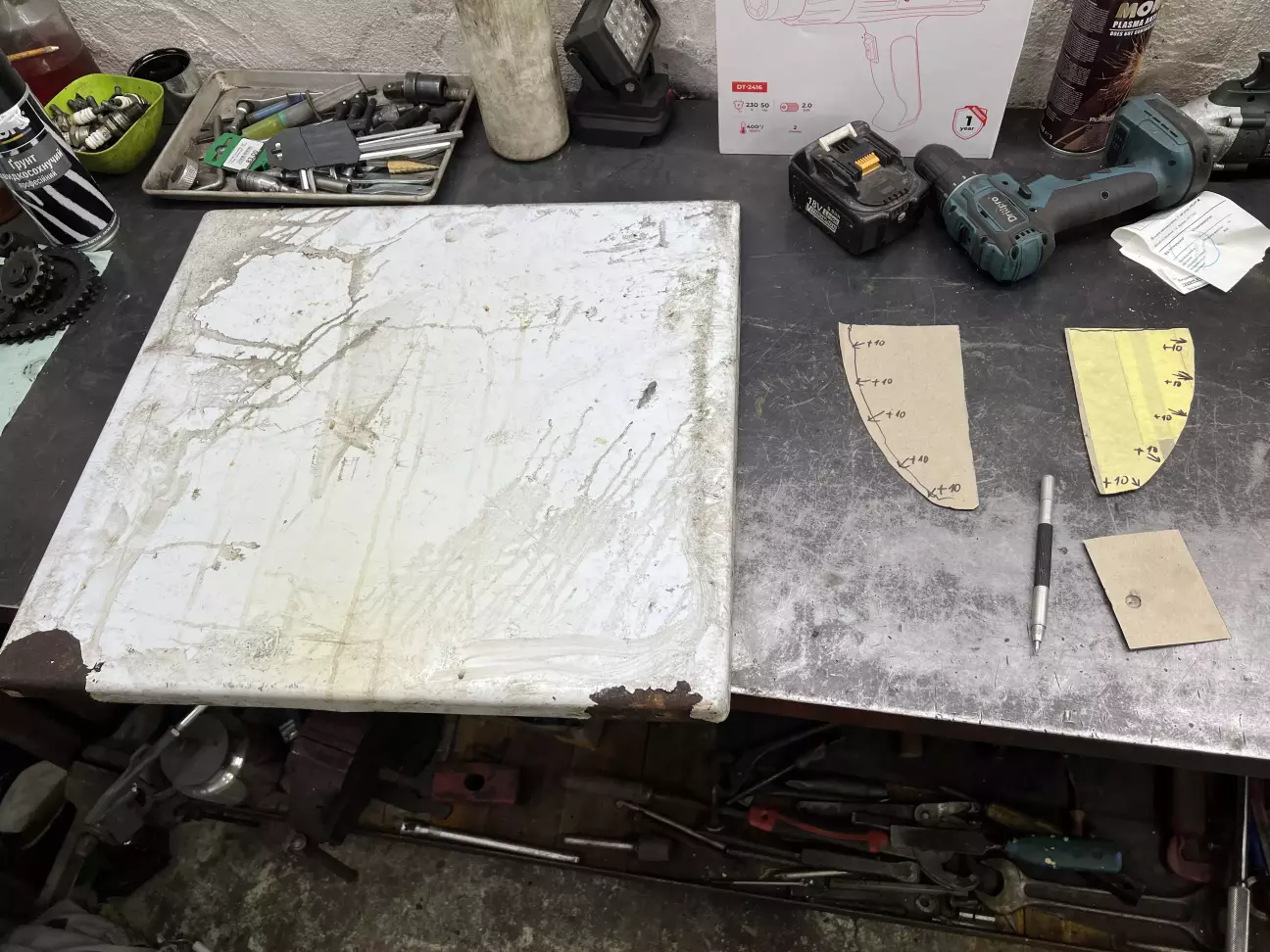

Переносимо шаблони на метал та вирізаємо латки.

Все робимо з невеликим припуском.

Ну і про зовнішній вигляд швів не забуваємо.

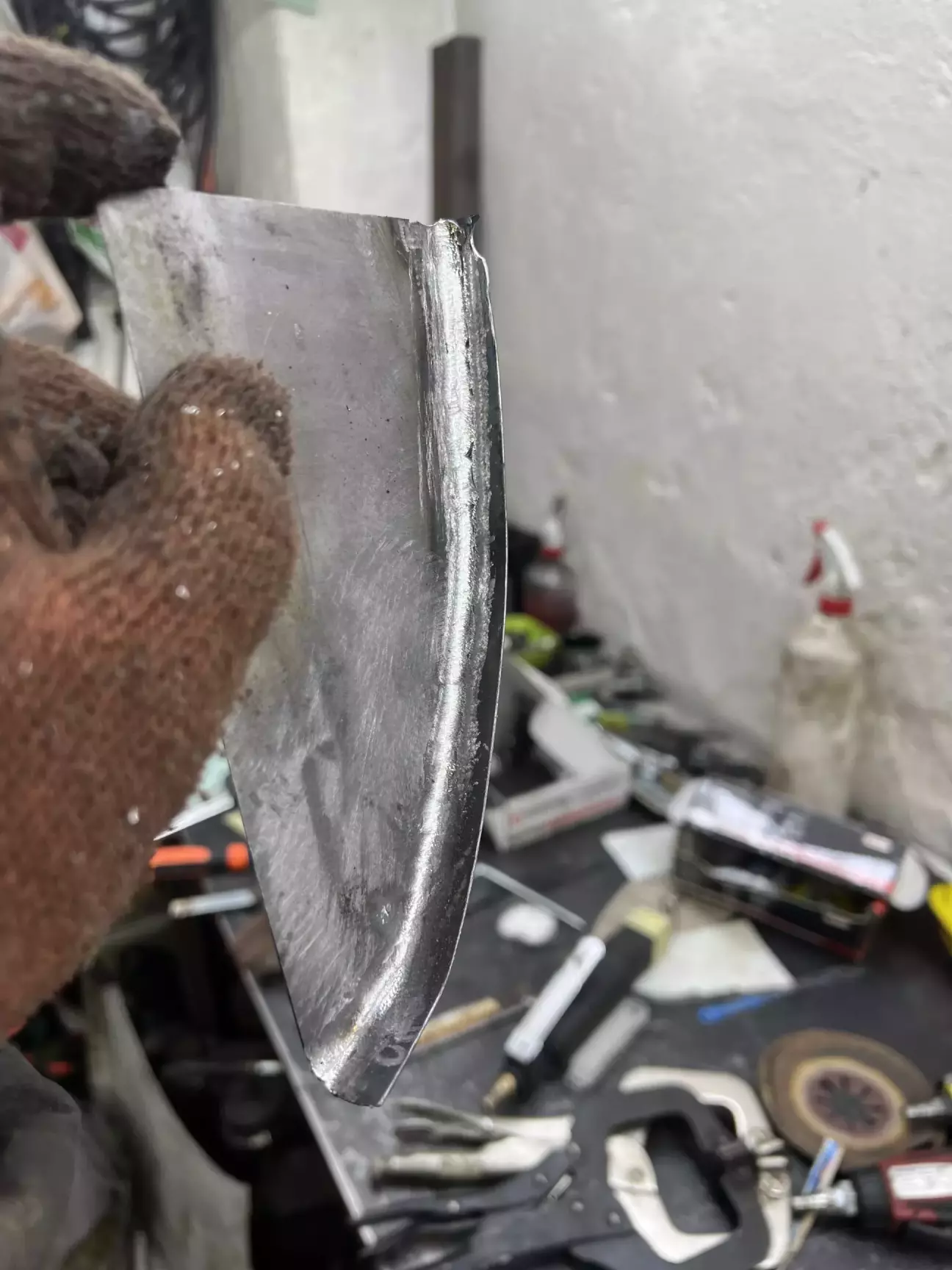

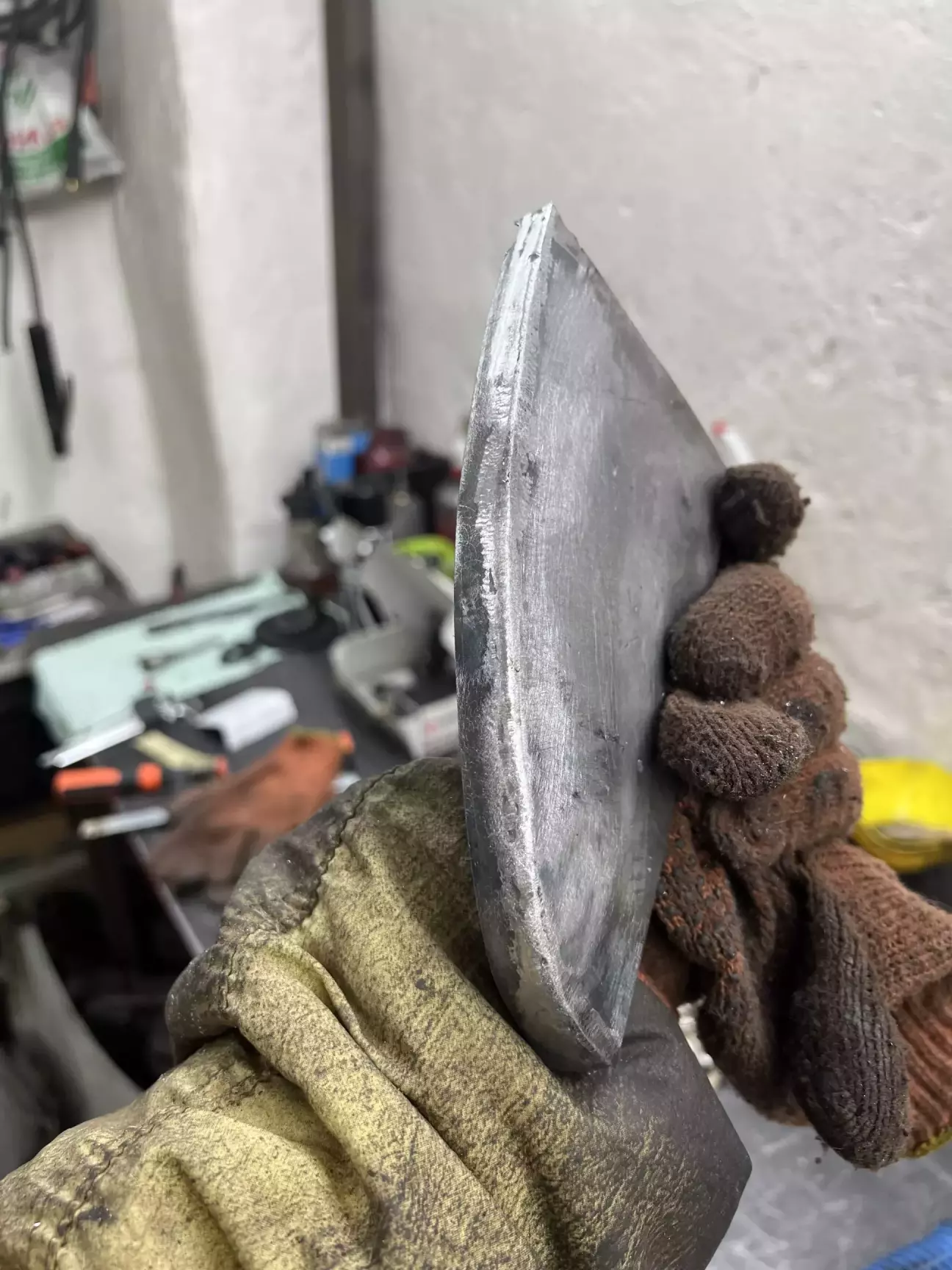

Готова права латка.

Тепер більш докладно виготовлення другої латки.

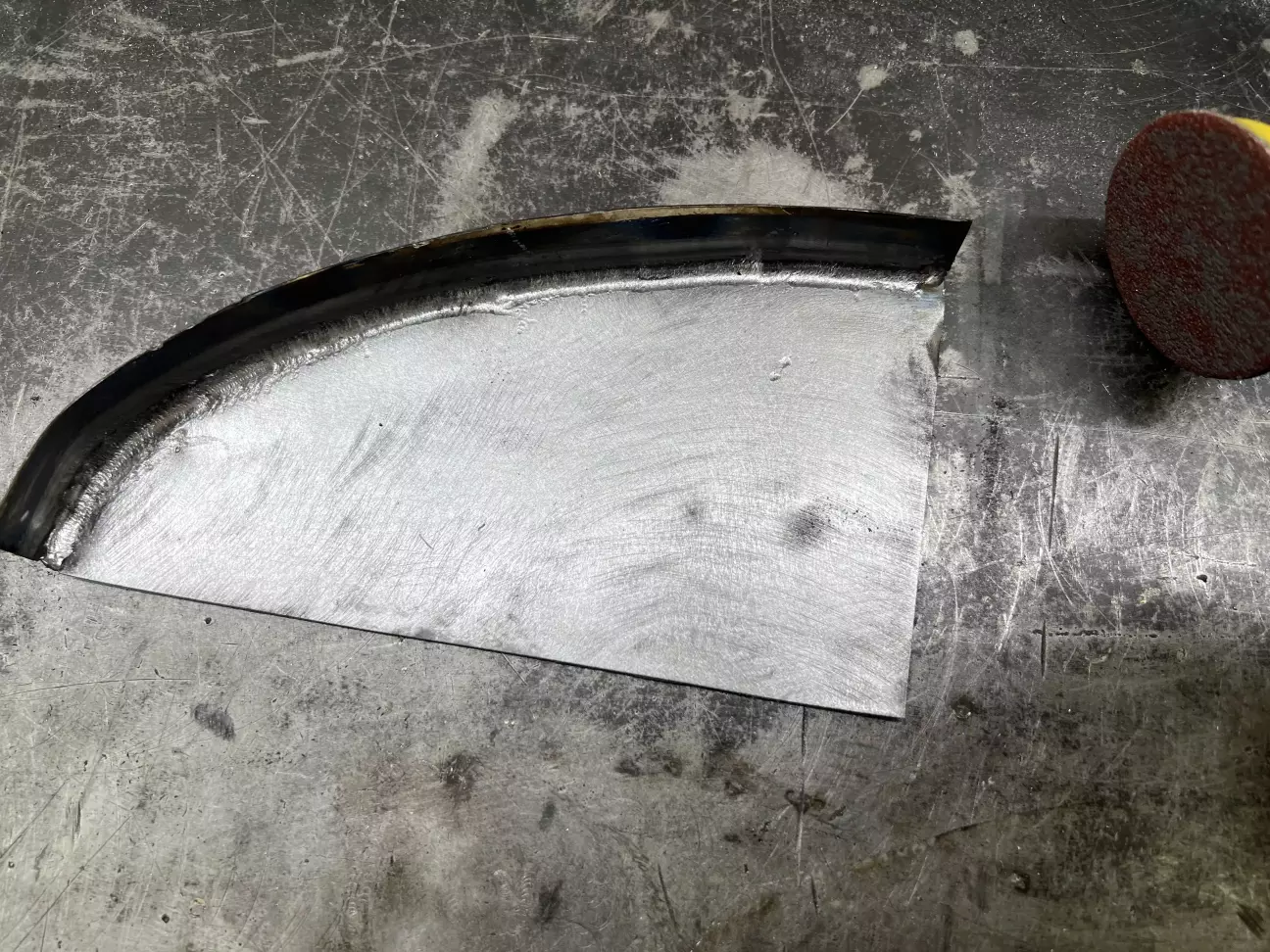

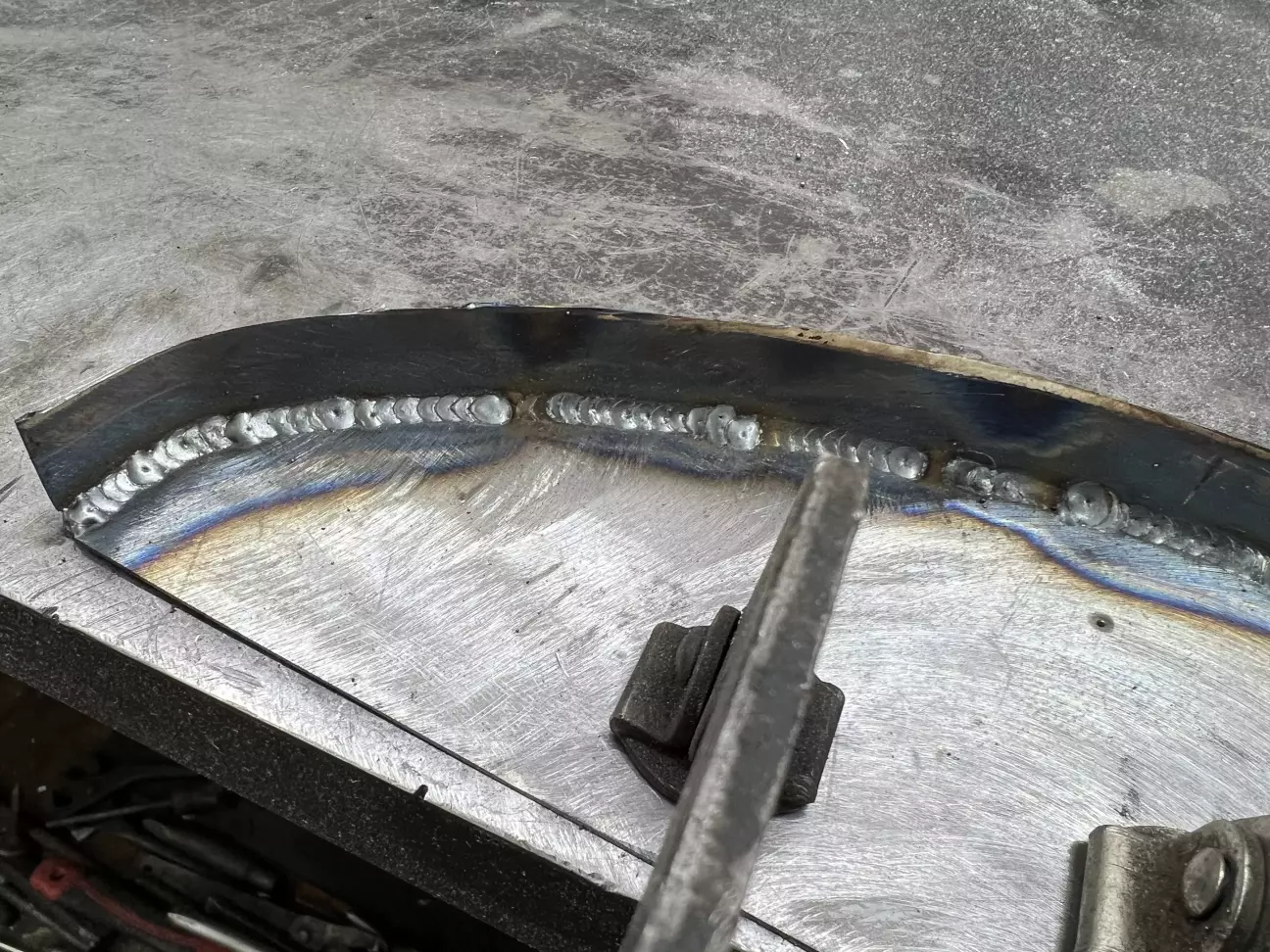

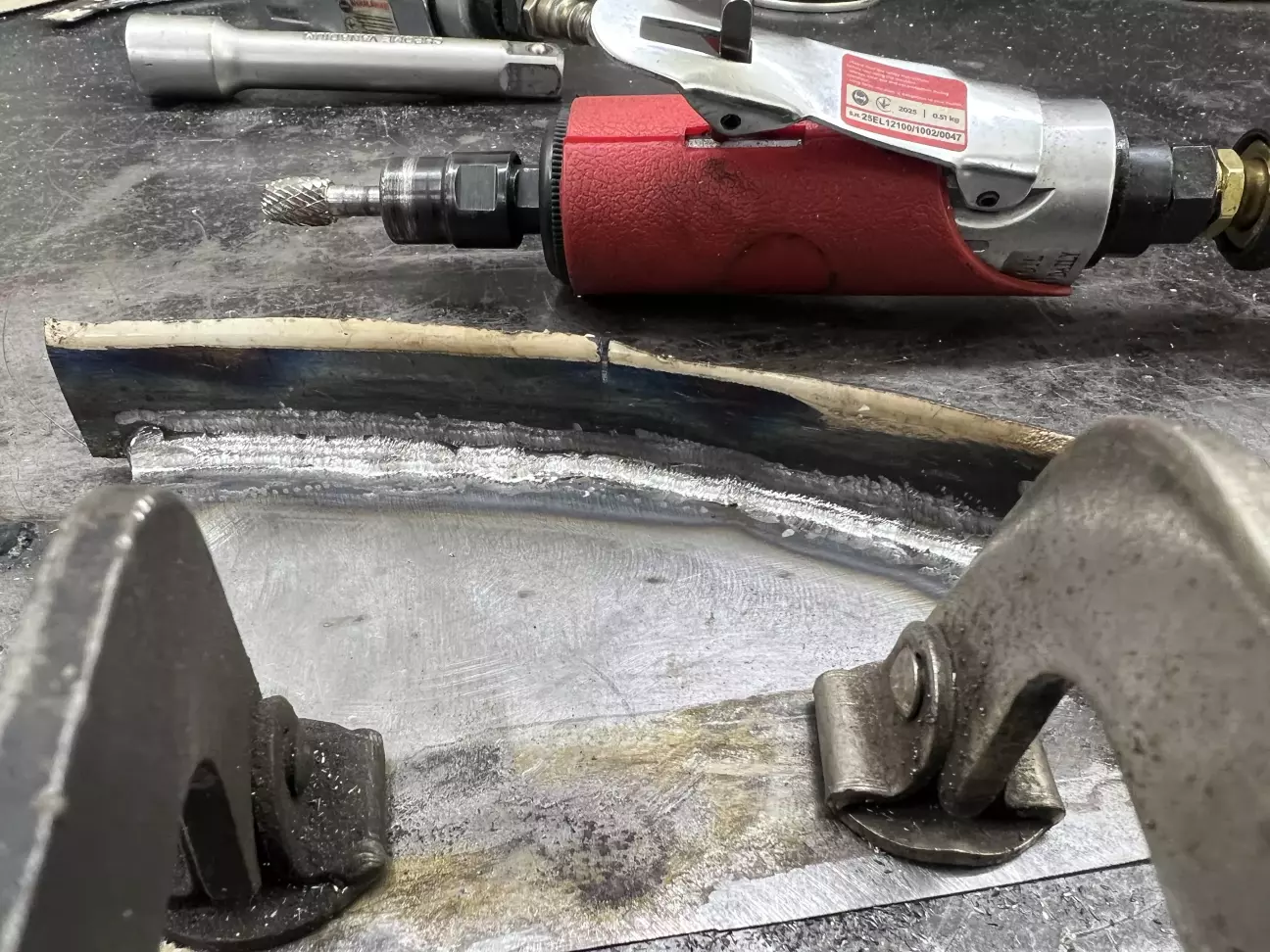

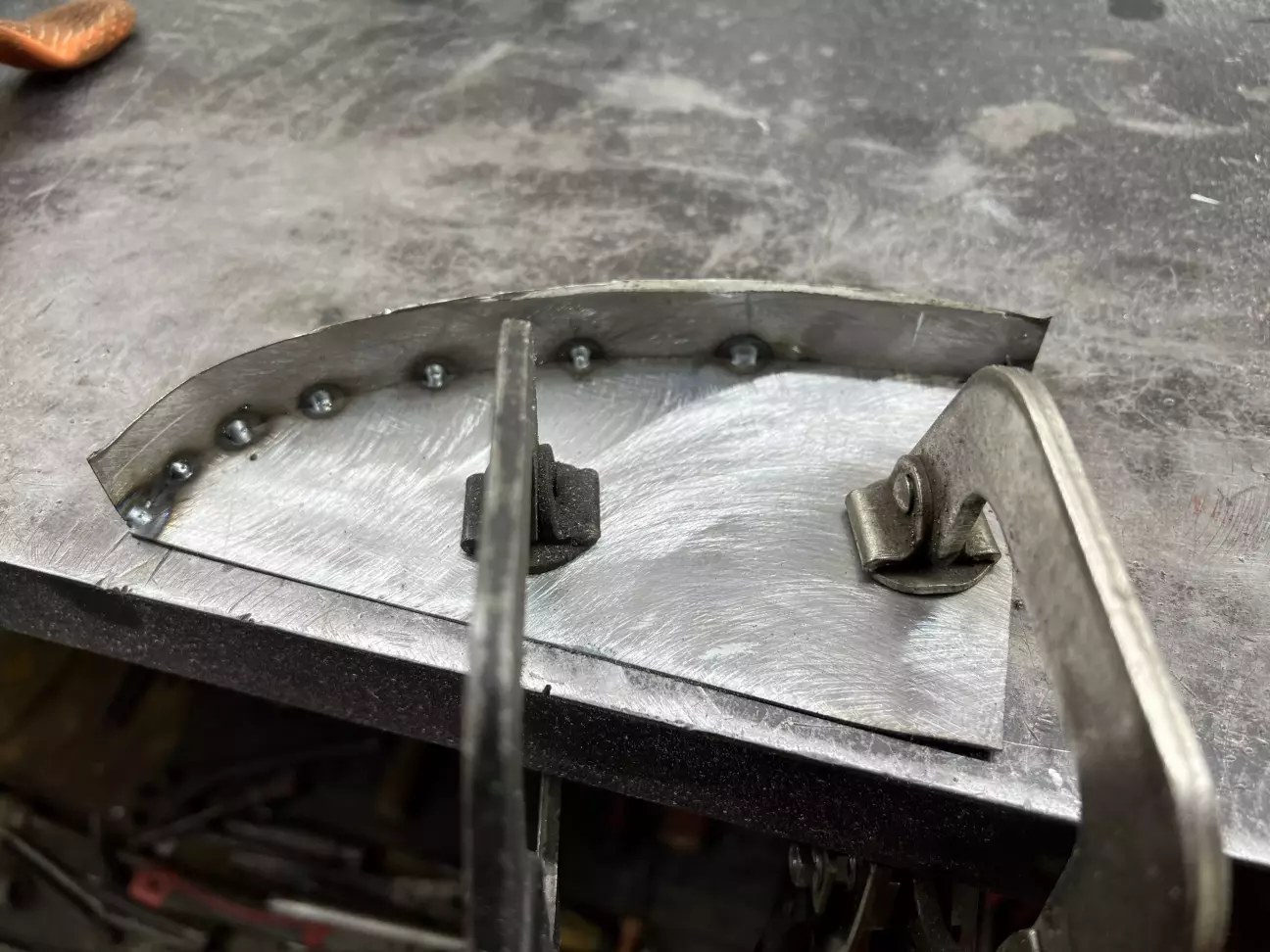

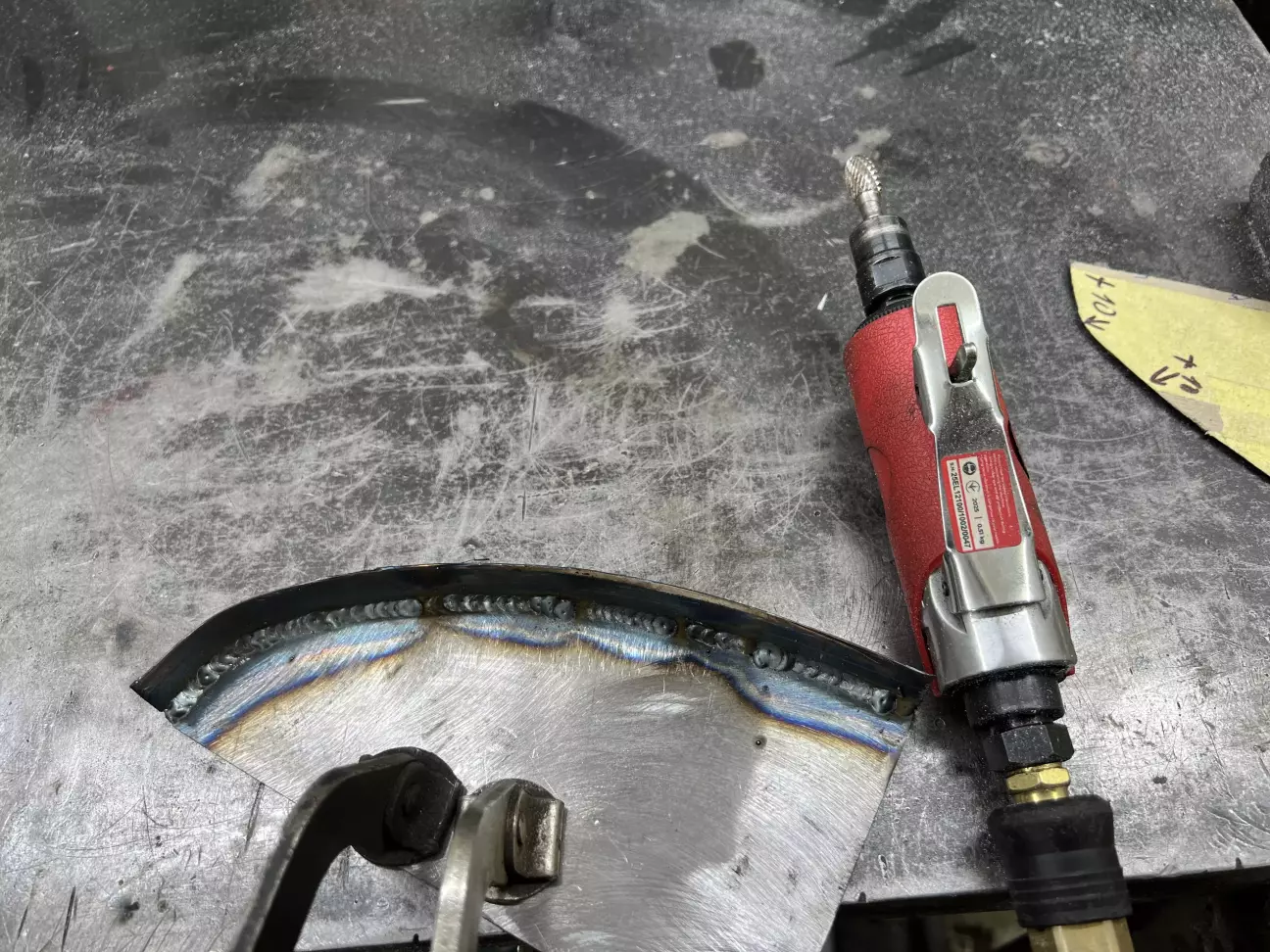

Оскільки форма у нас із вигином, а шринкера та стрейчера у мене немає, робимо із двох деталей.

Думаю процес буде зрозумілий наочно

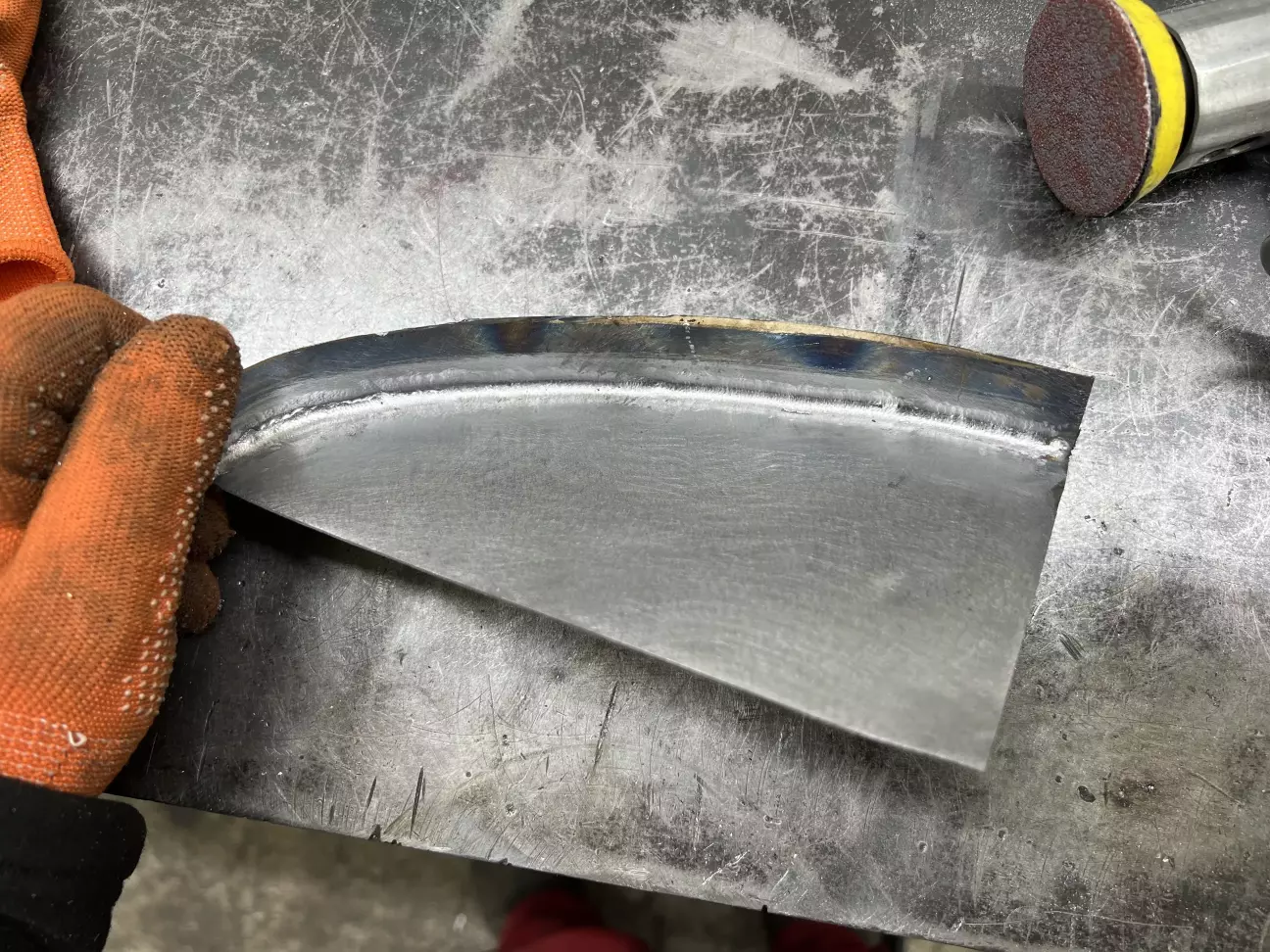

І ось друга латка готова.

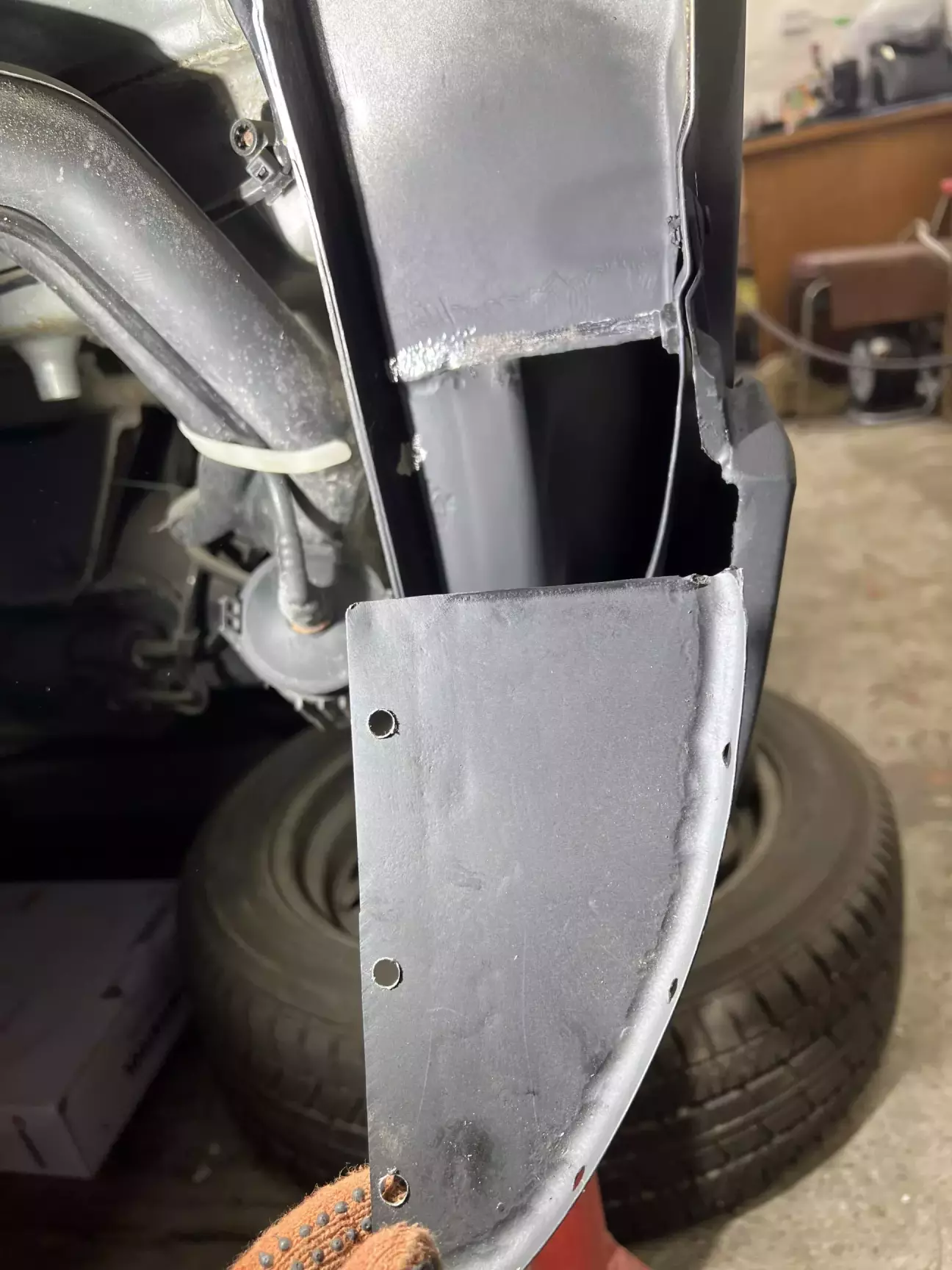

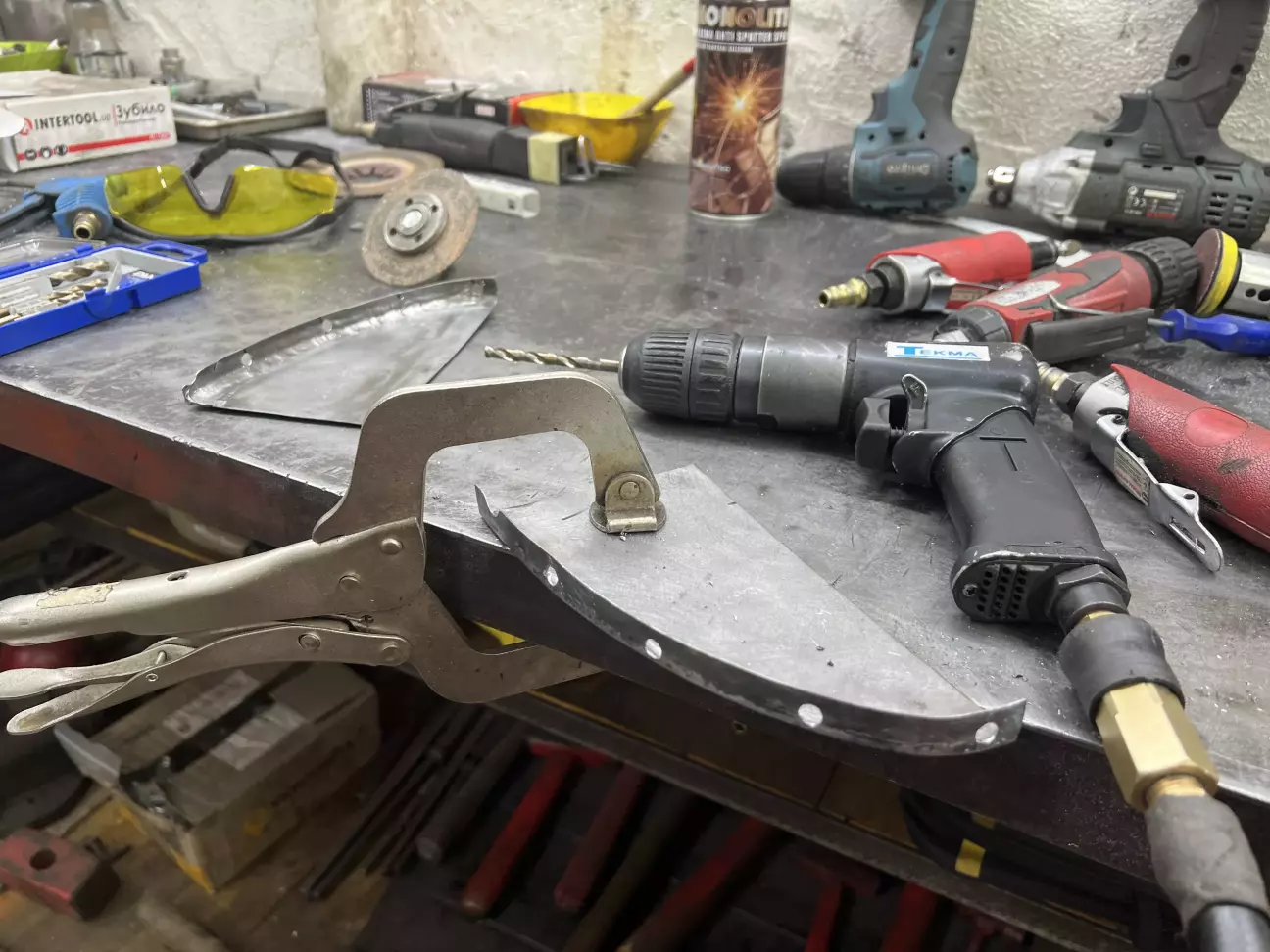

Тепер потрібно приварити електро заклепки.

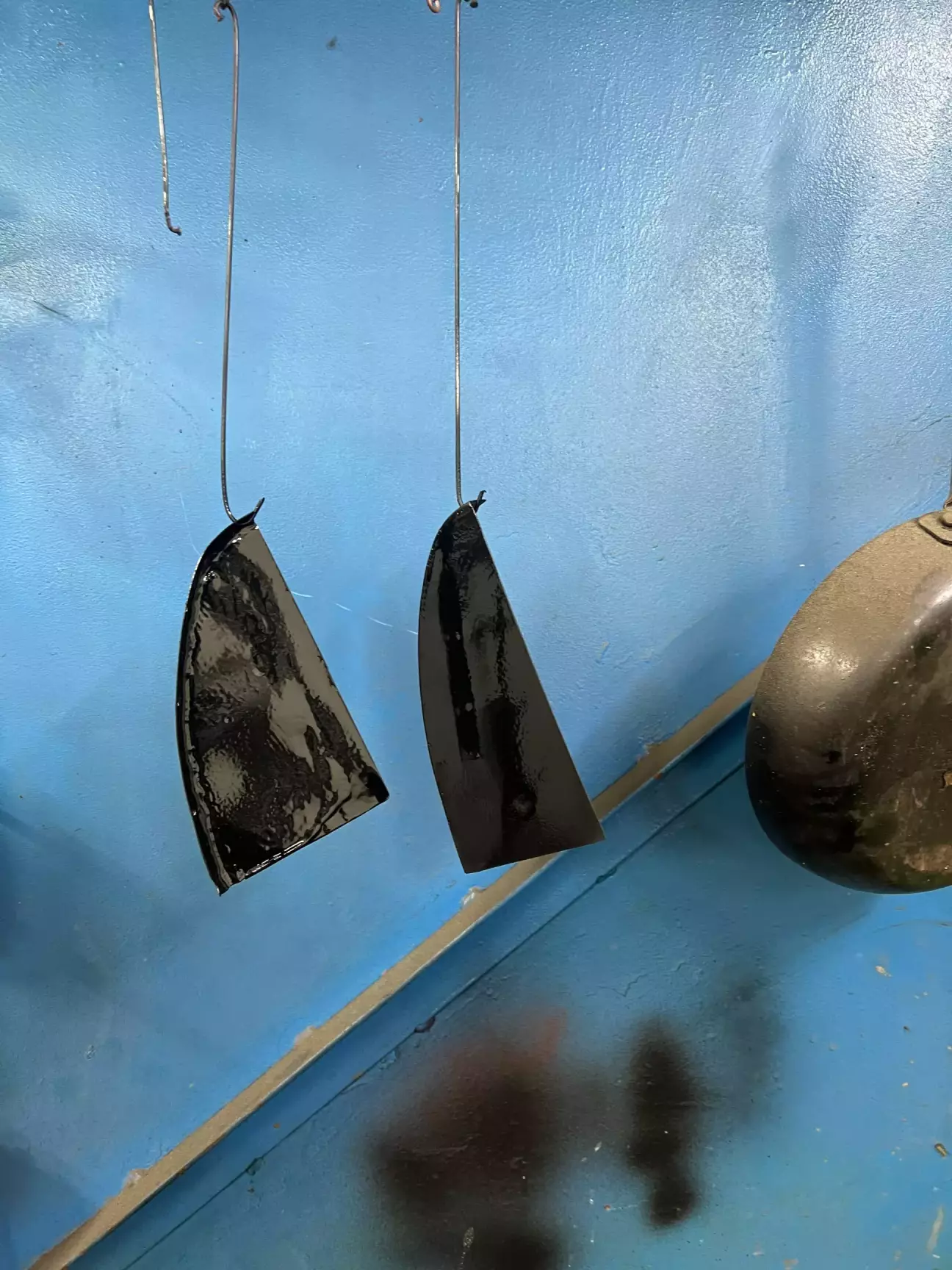

Ну і кочено перед зварюванням все ґрунтуємо.

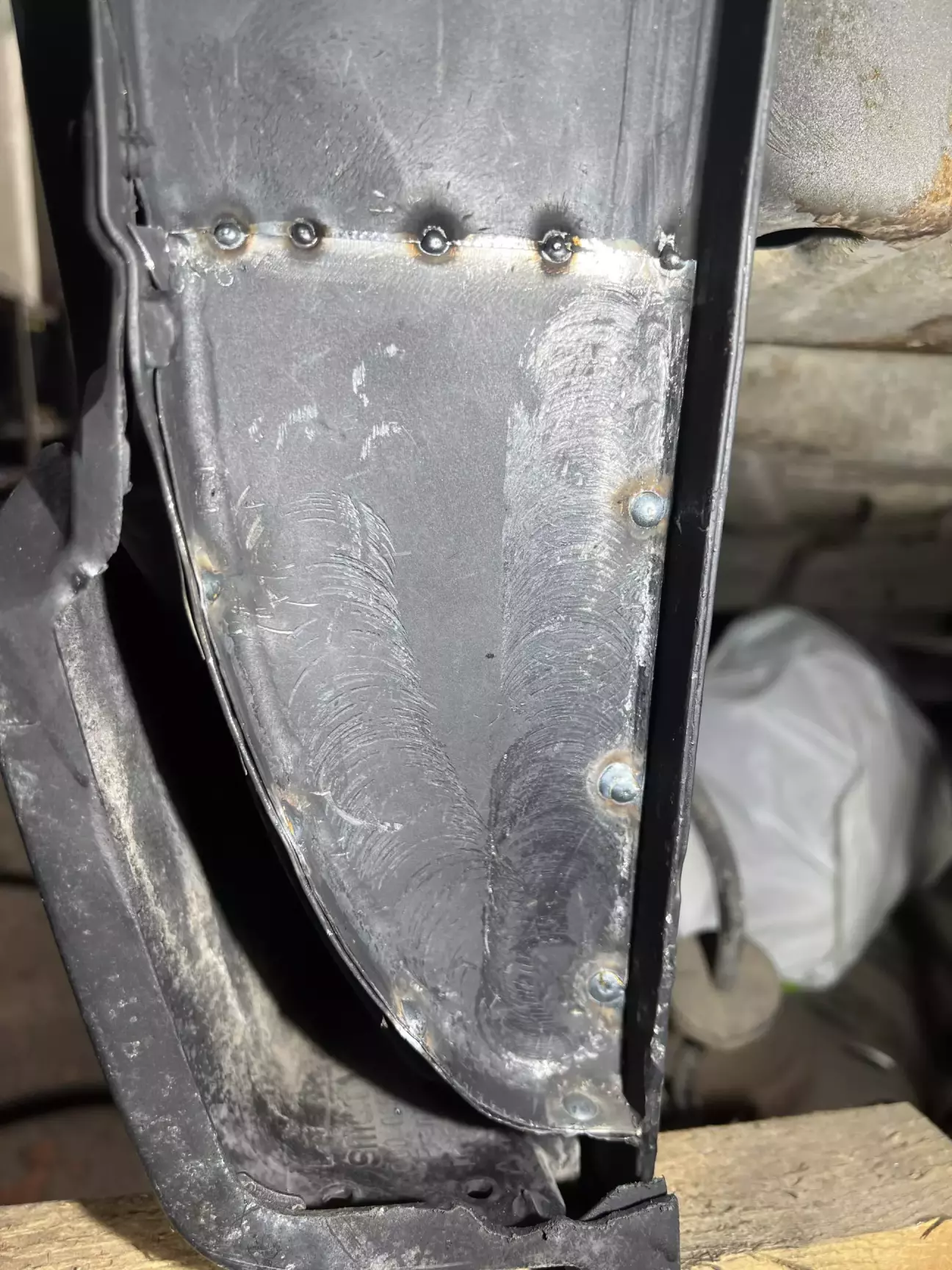

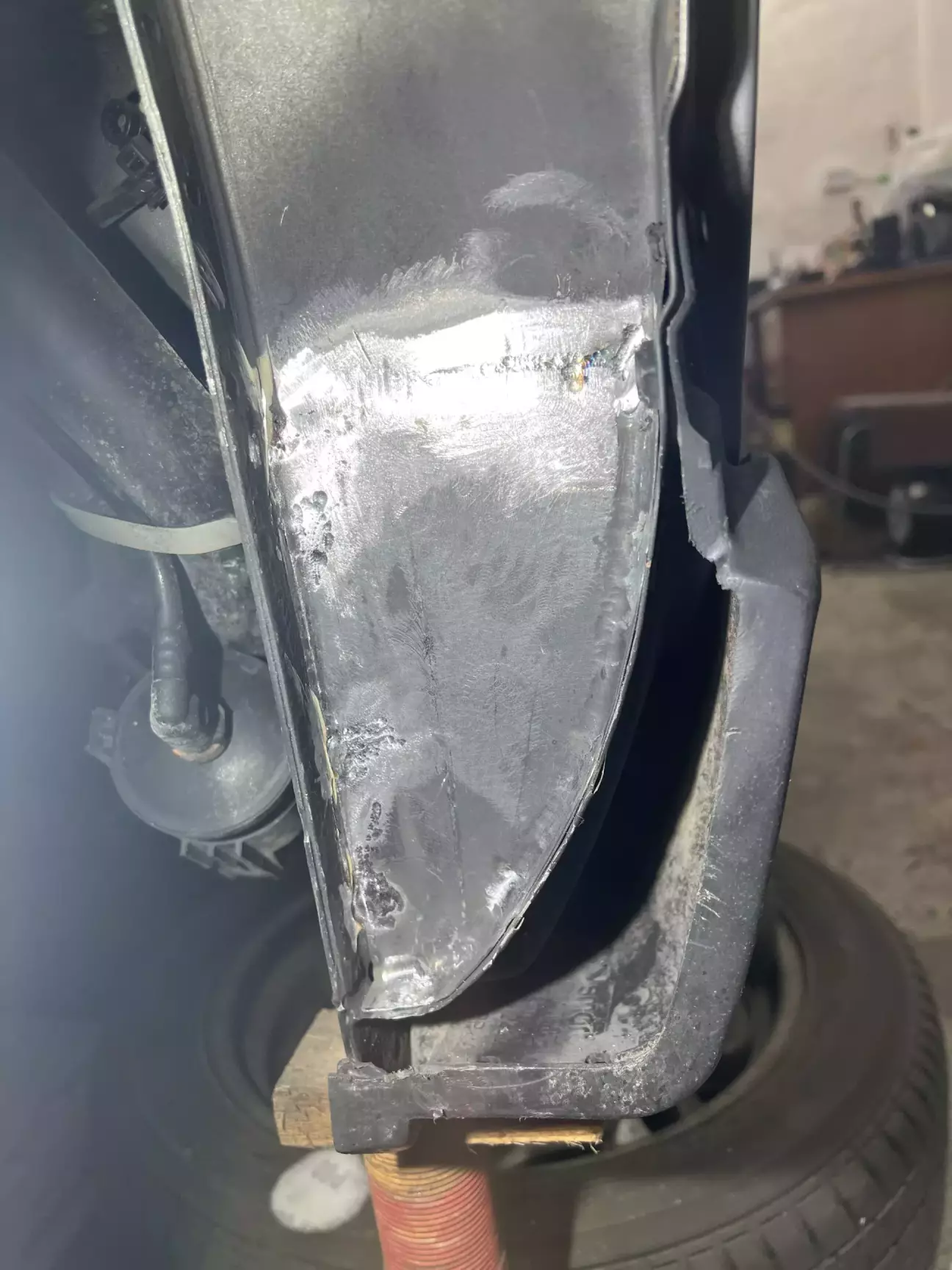

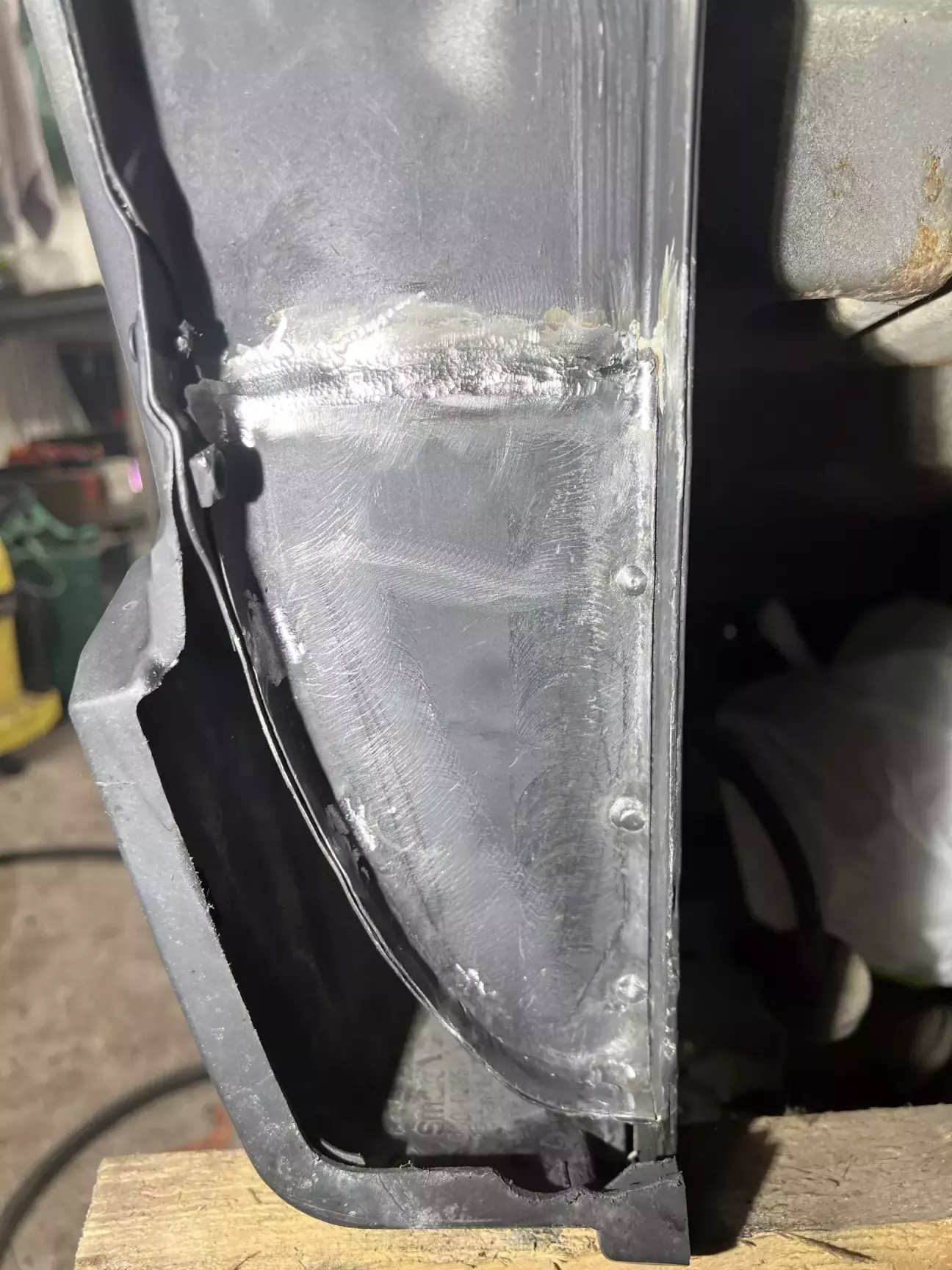

Ось ґрунт запекся і прихоплюємо латки.

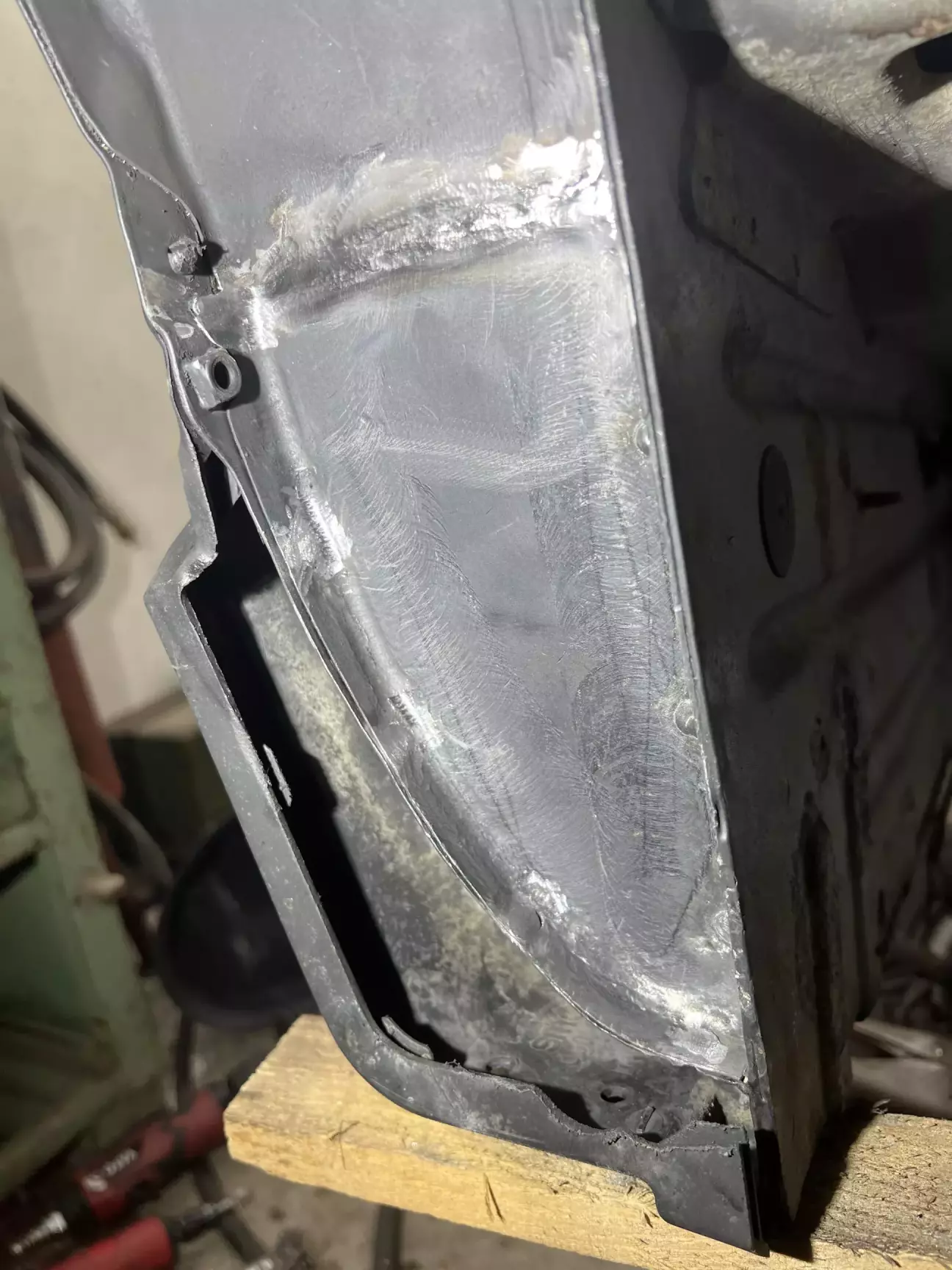

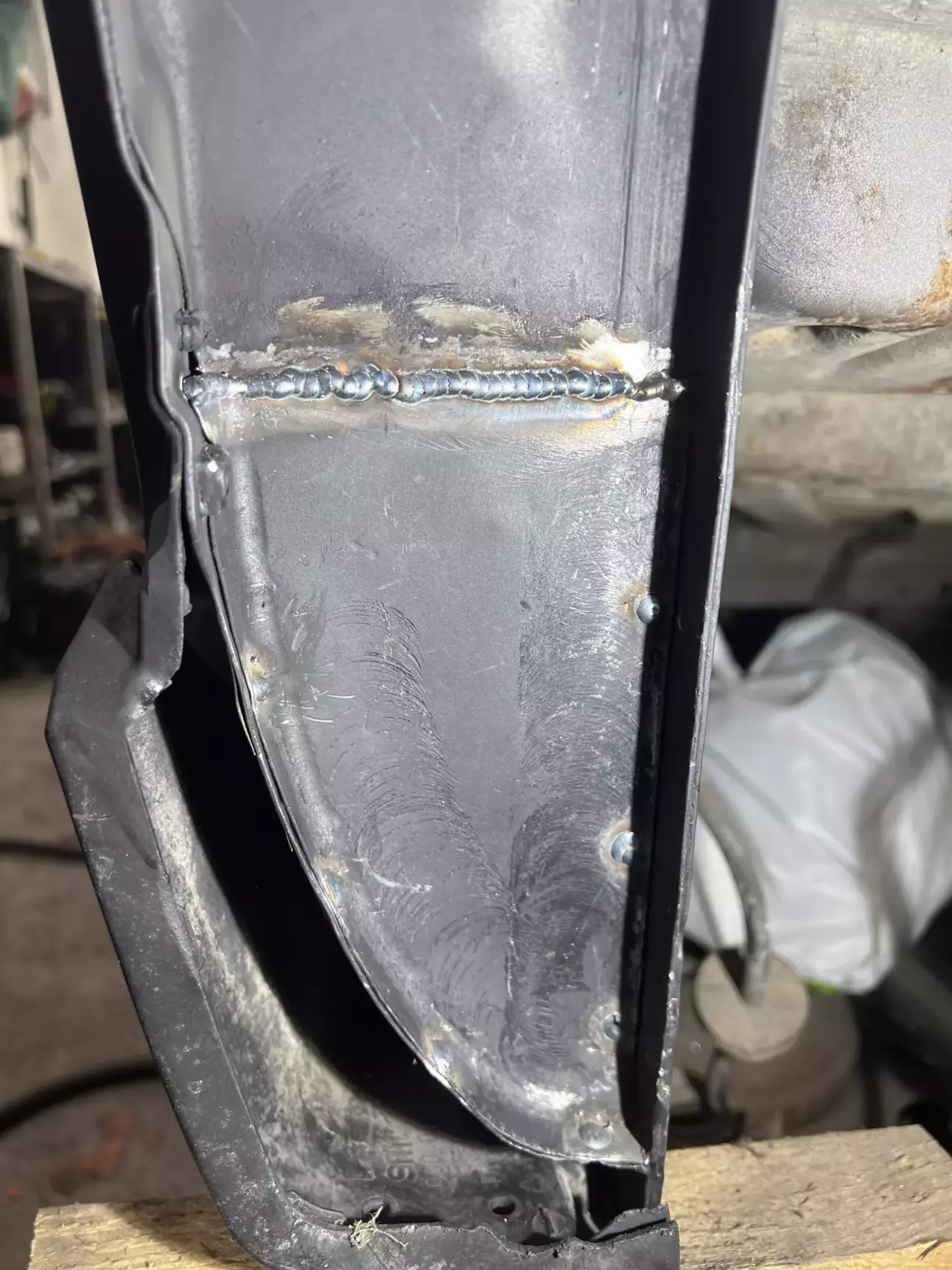

Ну і звісно робимо гарно.

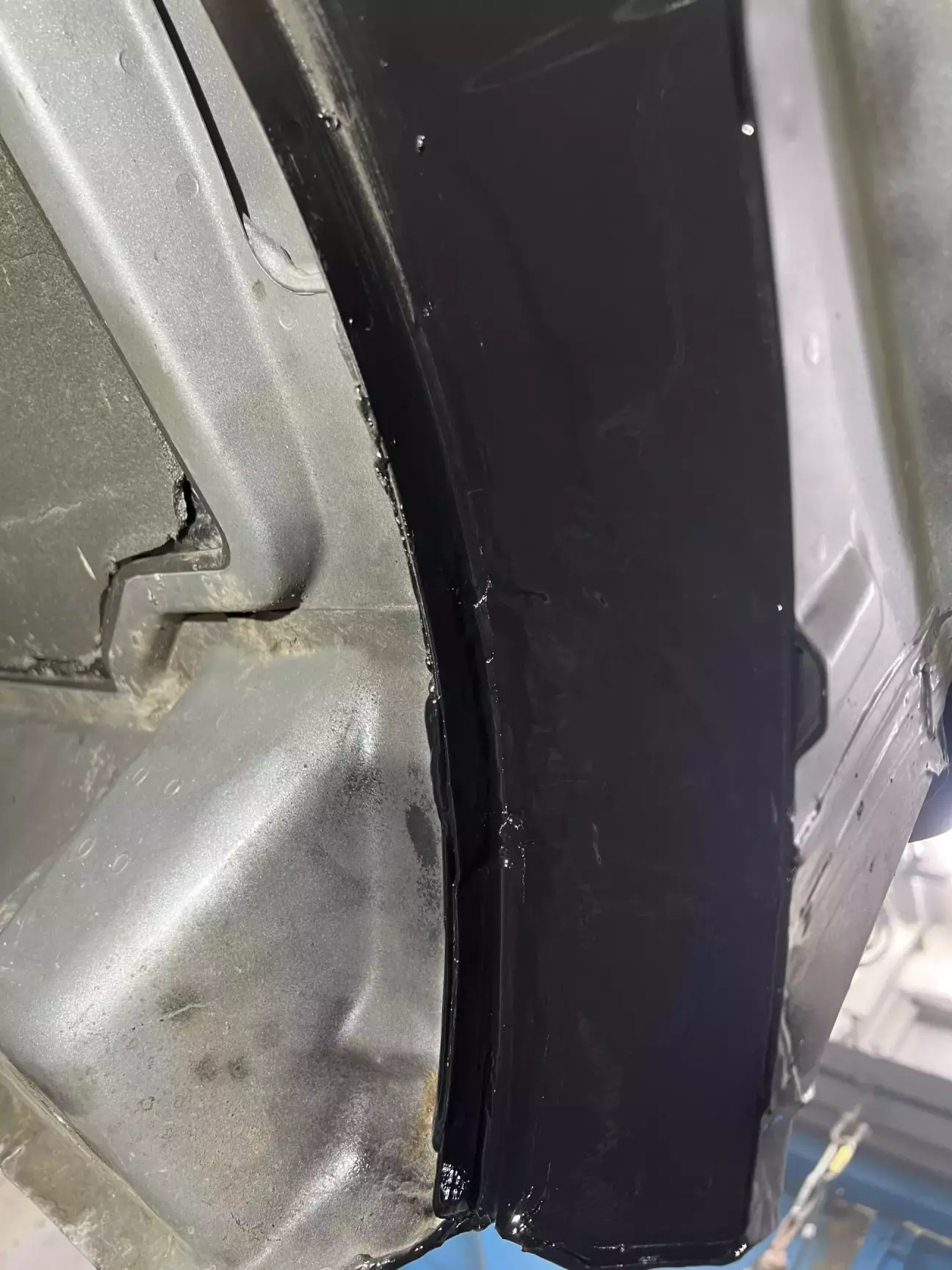

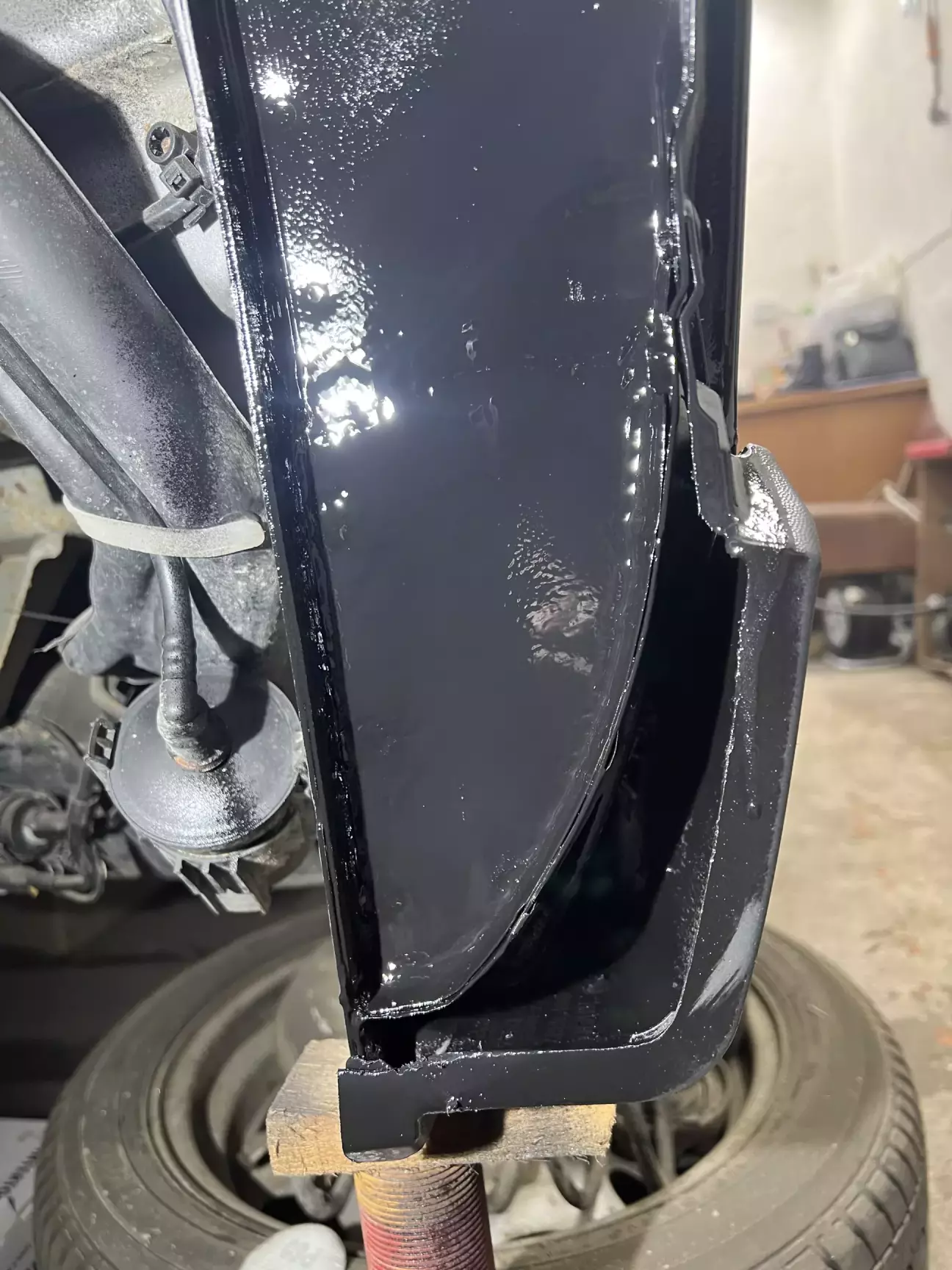

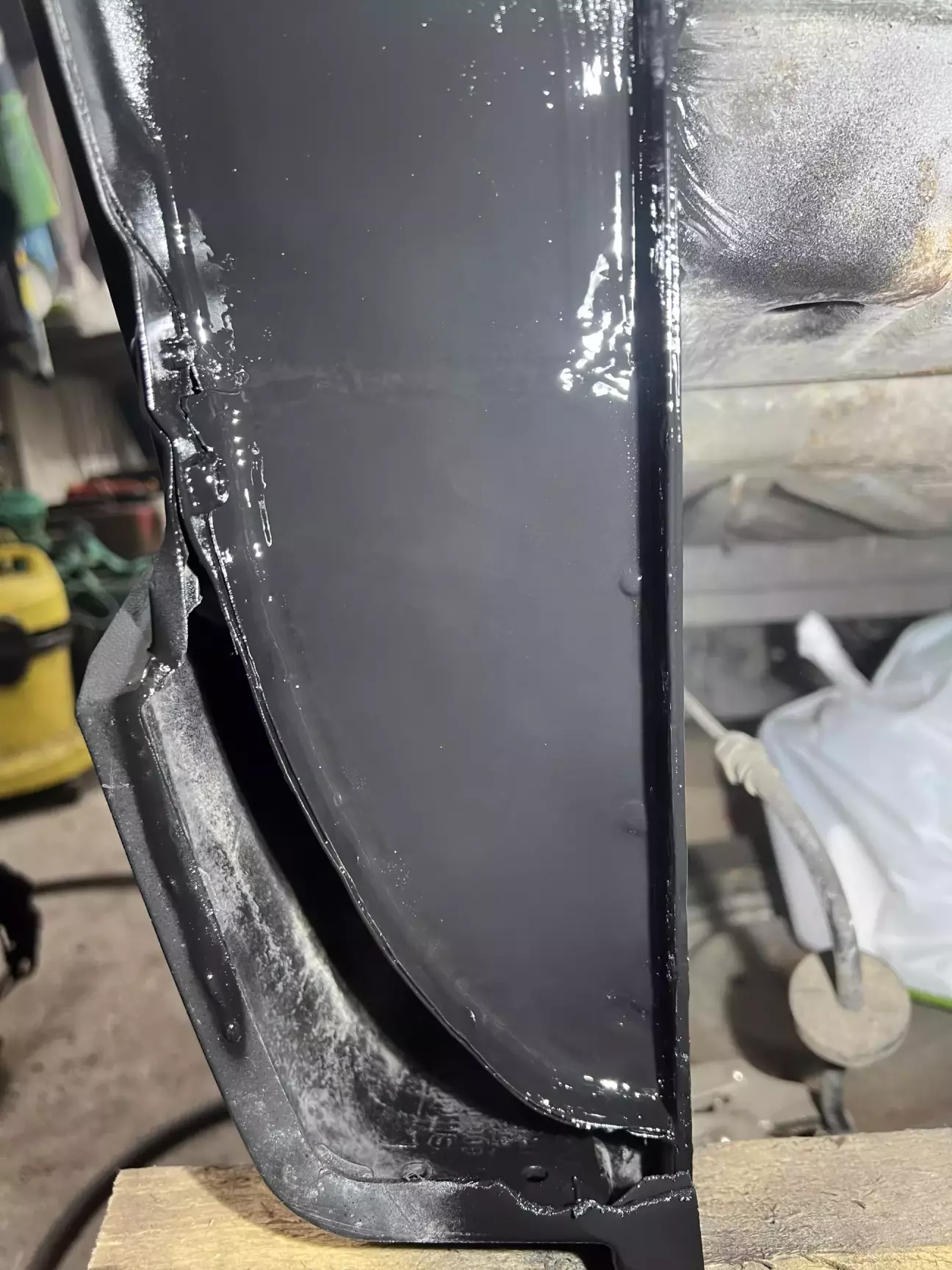

Вдруге ґрунтуємо вже всю ділянку.

Проводимо аналогічну операцію для правої сторони.

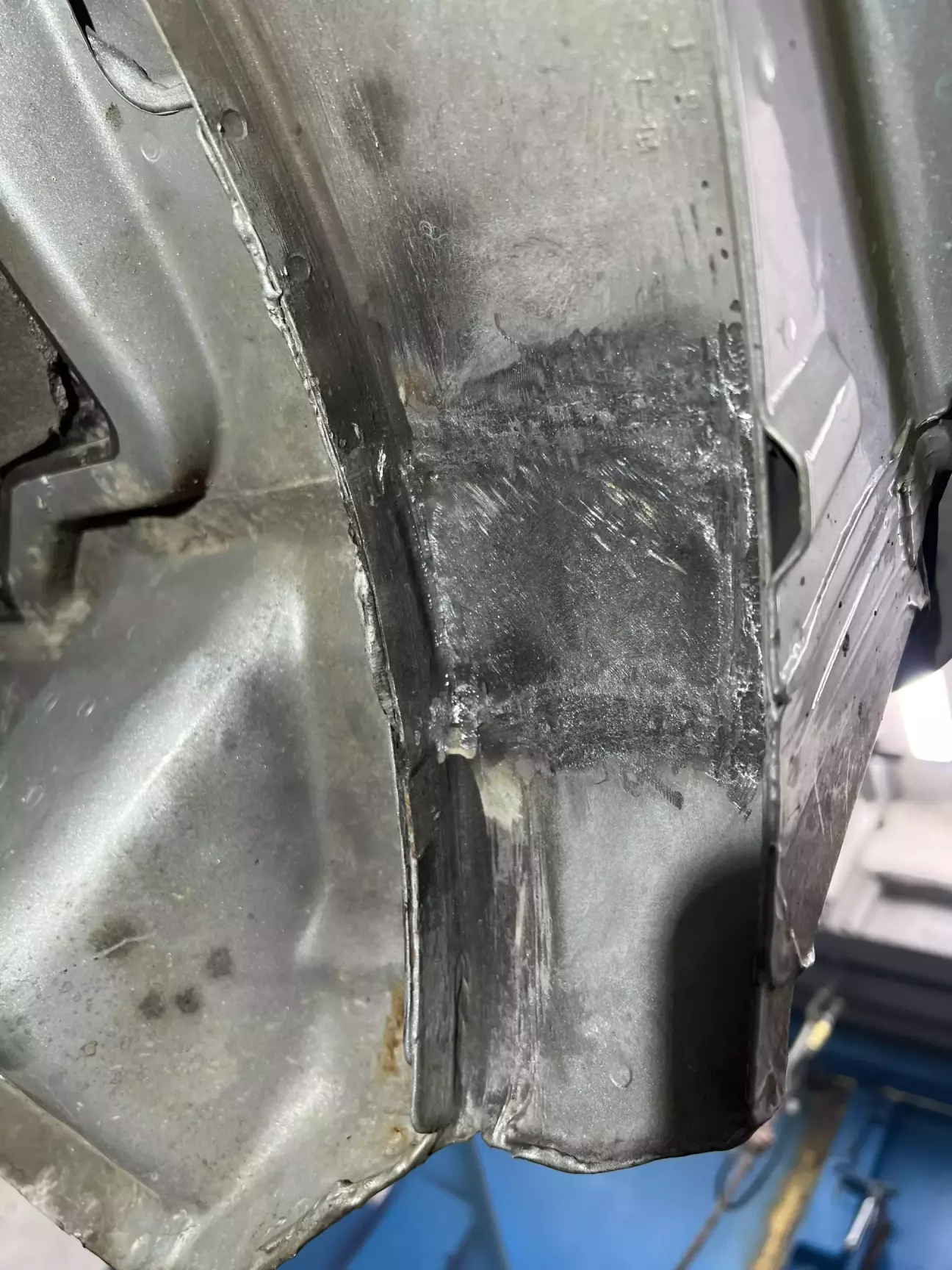

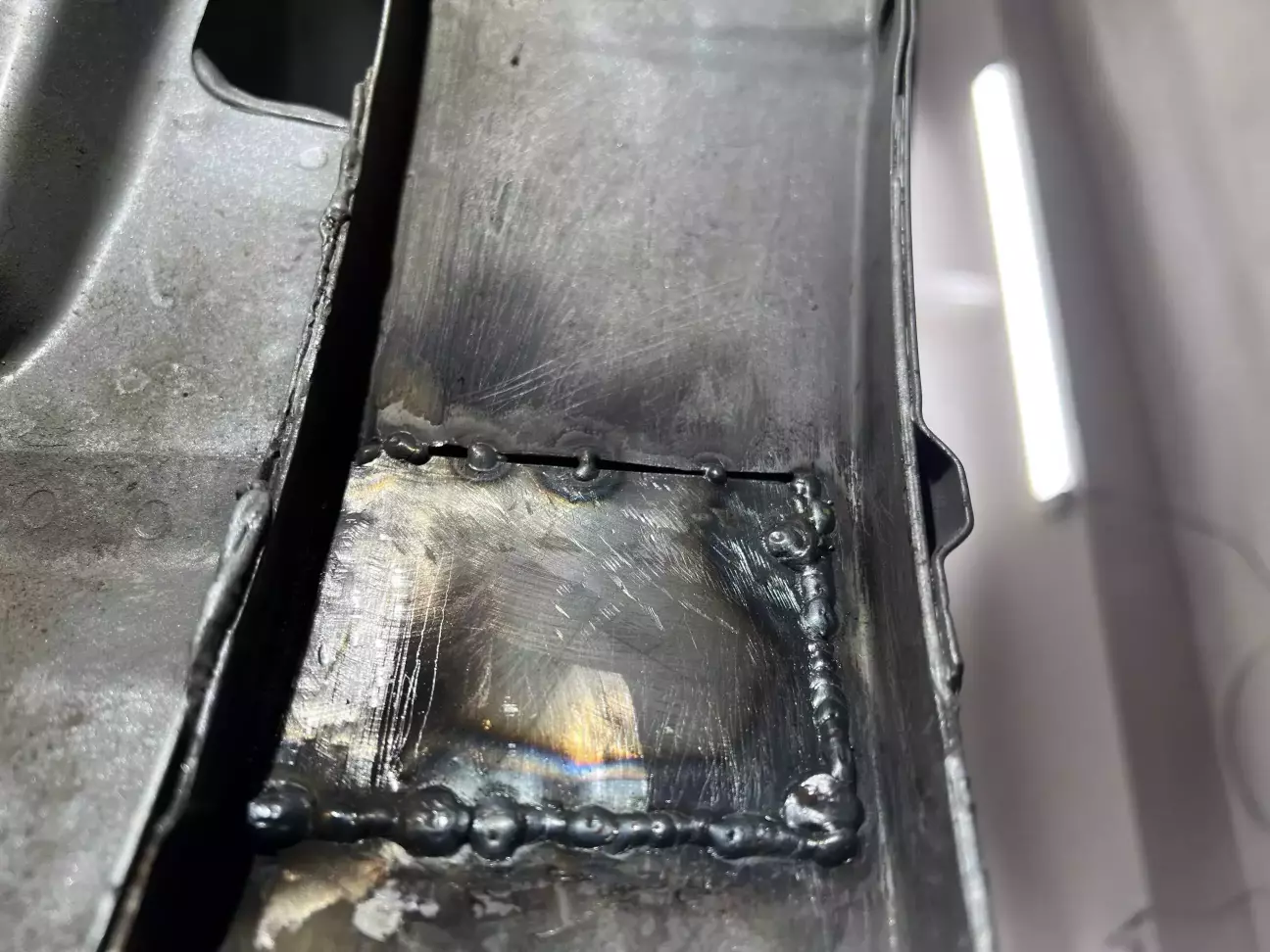

Також якщо вже варимо, то й робимо сзарю всі проблемні ділянки.

Начебто вийшло непогано, далі більше роботи.
