Інтегрований відеореєстратор_фінальне допрацювання

Усім привіт 😎

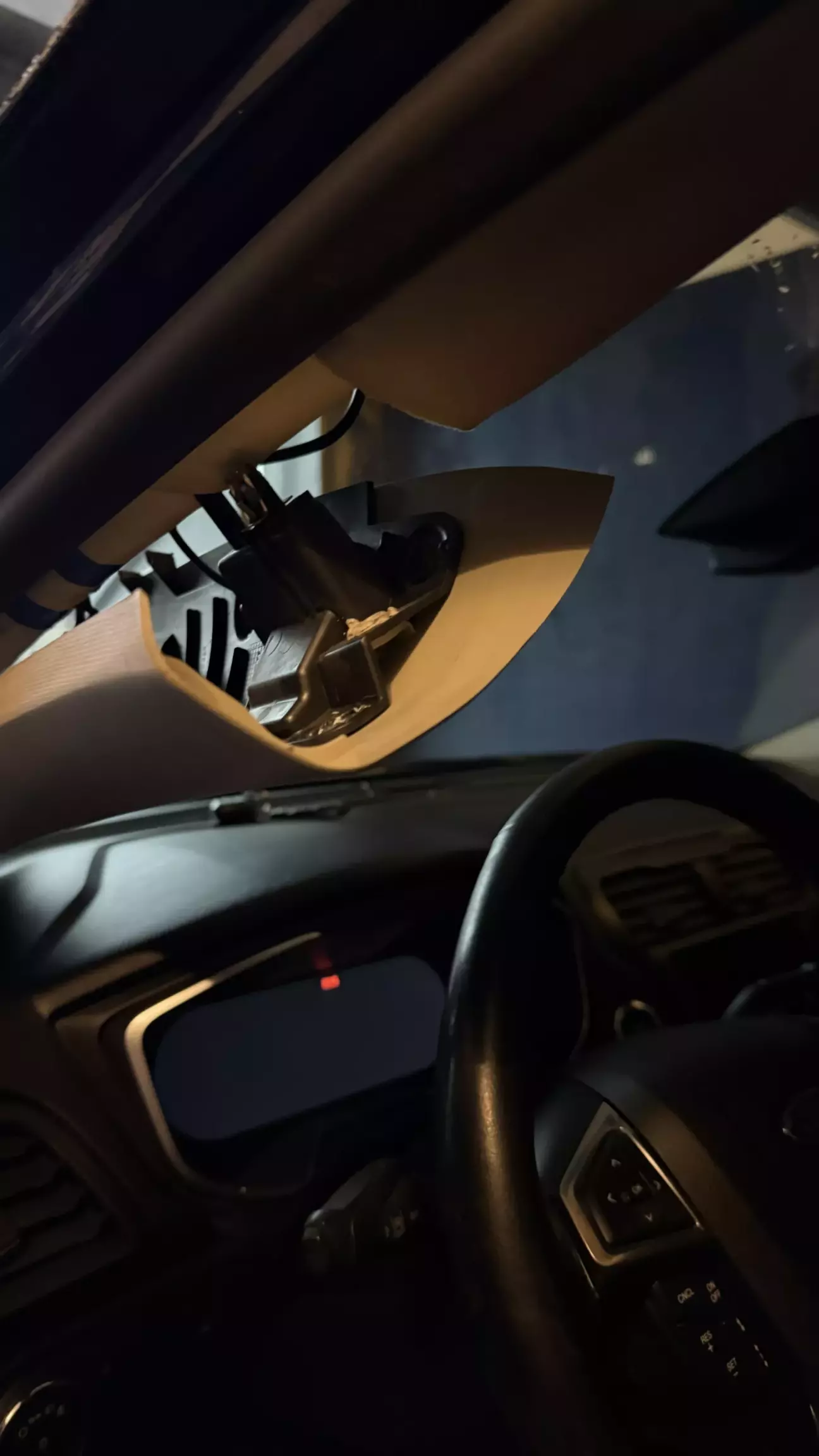

Продовжую тему з установкою прихованого відеореєстратора, який інтегрований у пластик камери LKA. Після попереднього посту мене не покидала думка довести історію до логічного фіналу - а саме додати режим 24h спостереження, щоб камера записувала події навіть тоді коли авто заглушене 😴

З електрикою я як і раніше на «ви» але трохи підчитав, поспілкувався з тими, хто в темі та вирішив братись до роботи😀

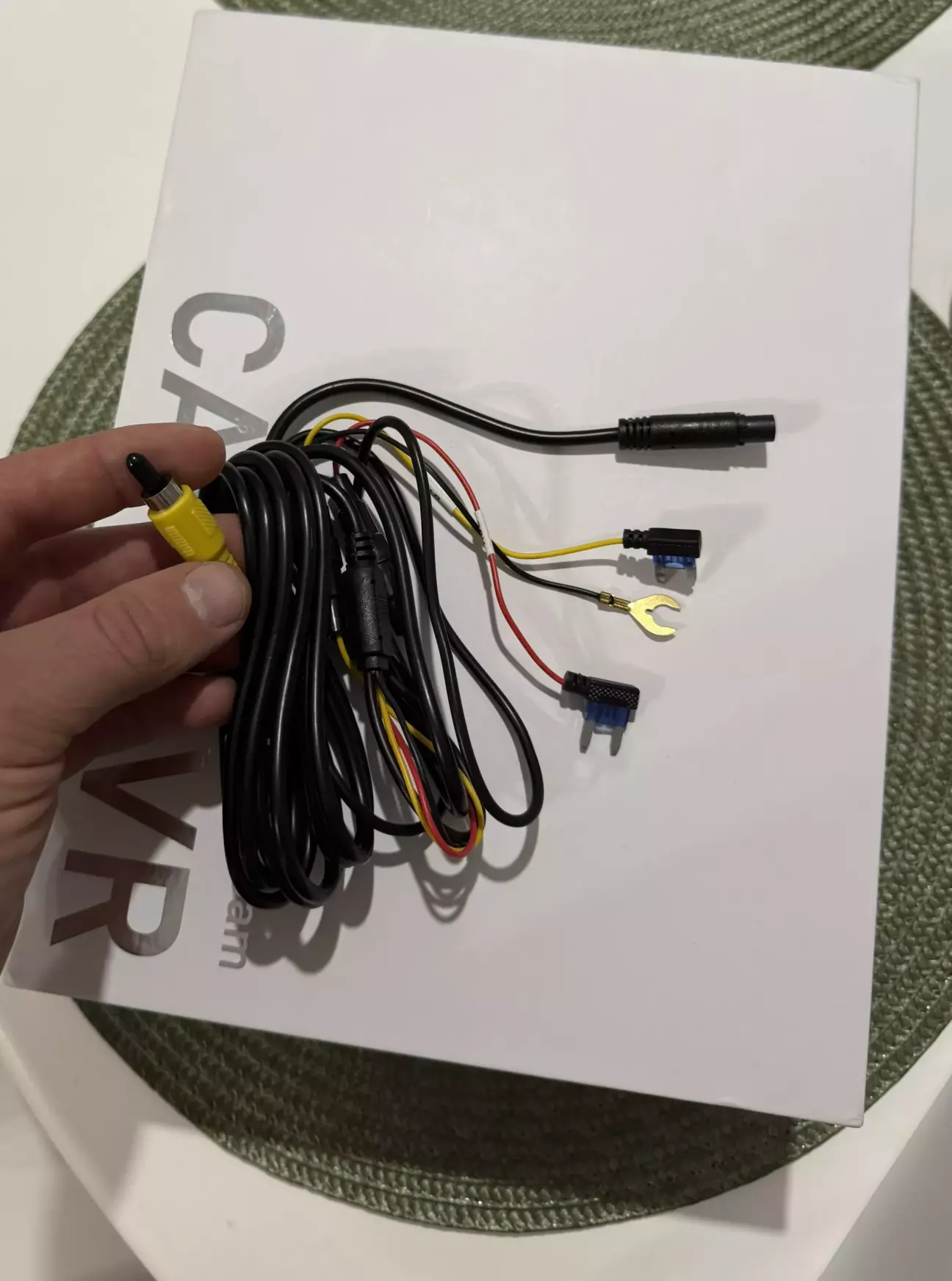

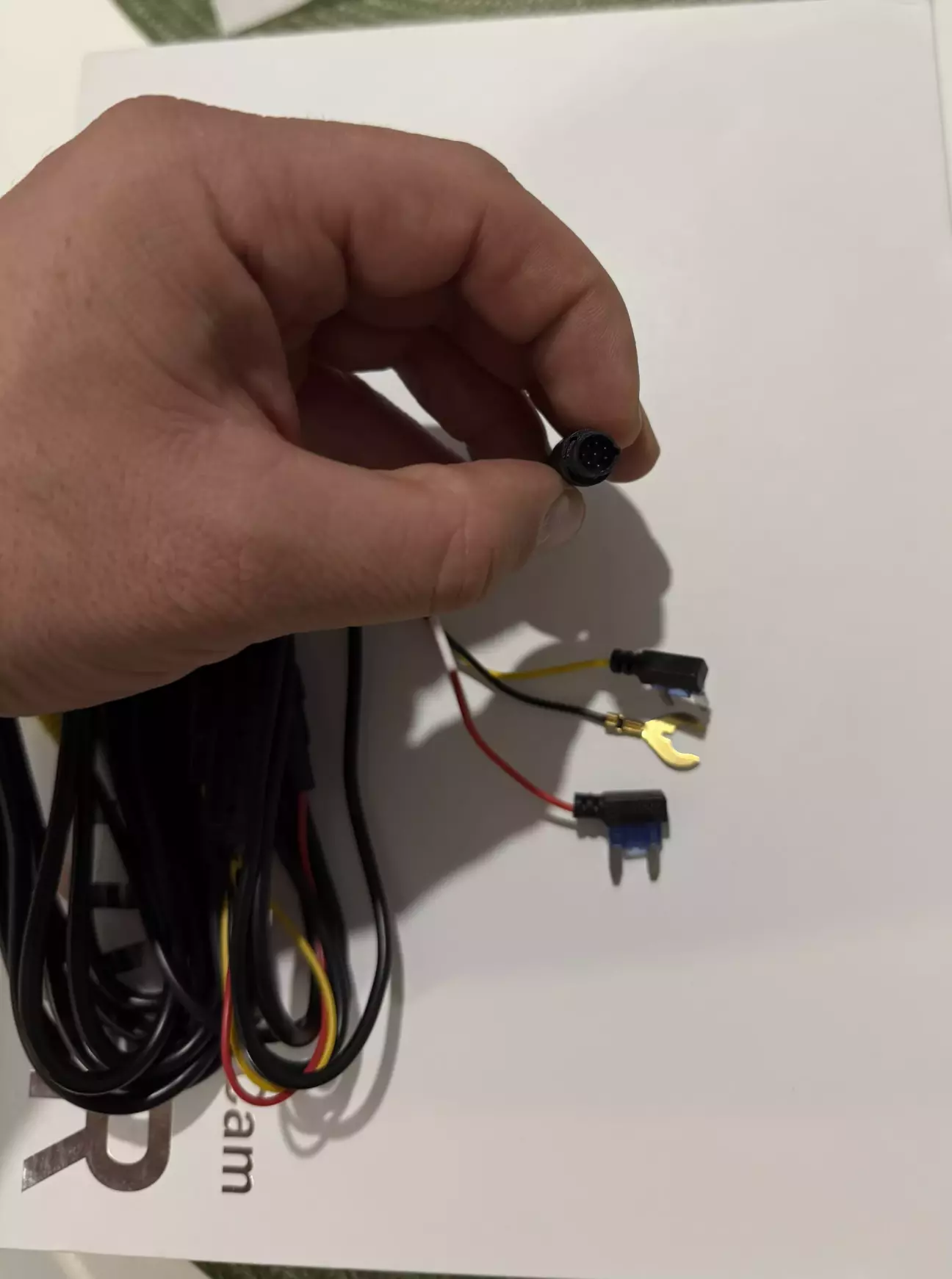

У комплекті до цього «дива» китайської інженерії йшла уся необхідна проводка для підключення через блок запобіжників тож мені залишалось тільки акуратно все реалізувати.

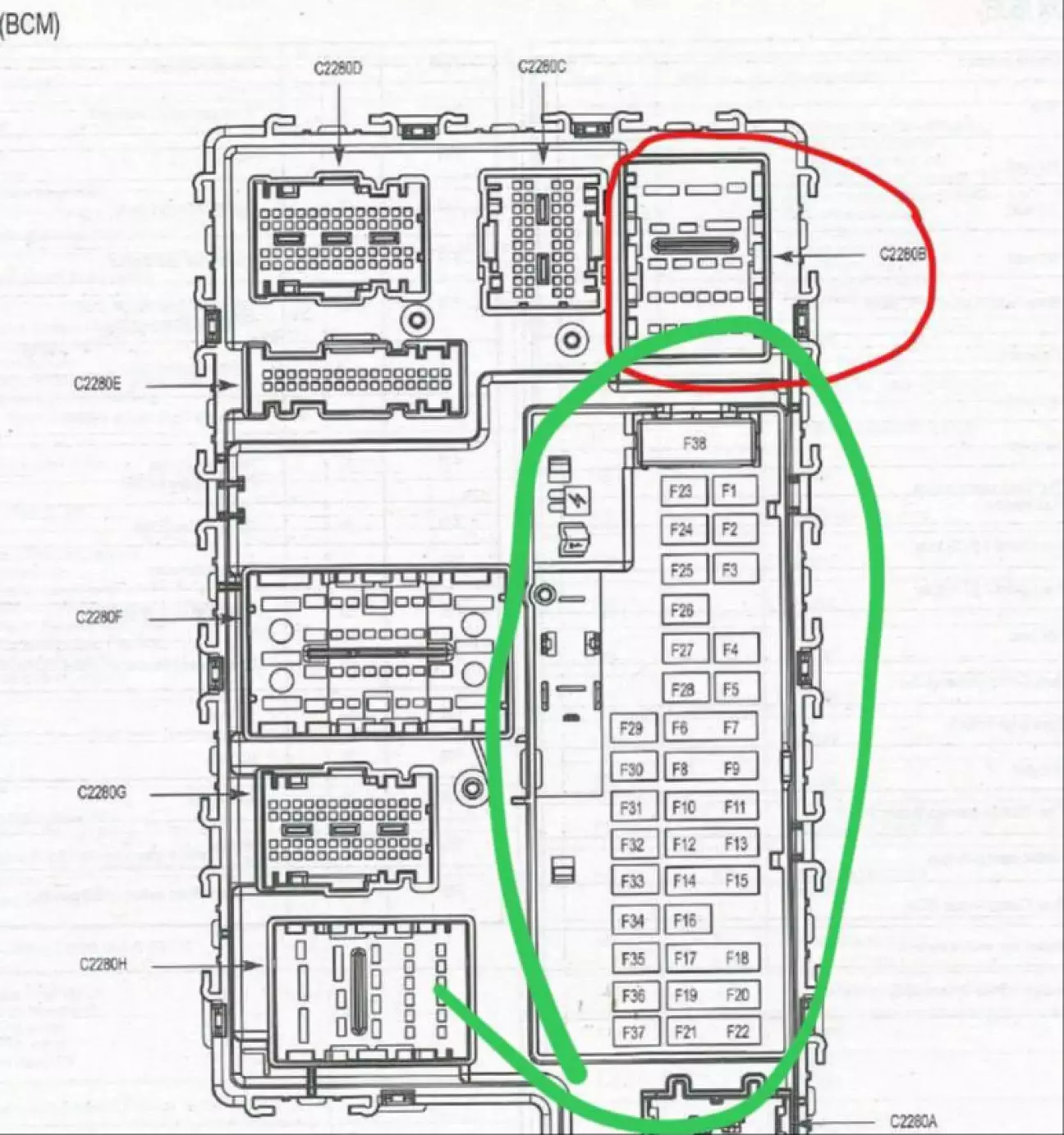

Кому раптом цікаво ось схема запобіжників для FF

Підключення:

- Живлення поставив на запобіжник 36 (альтернативи: 37, 22)

- ACC — на запобіжник 31 (можна також 10, 28, 29, 30)

- Маса - на болт на стійці авто

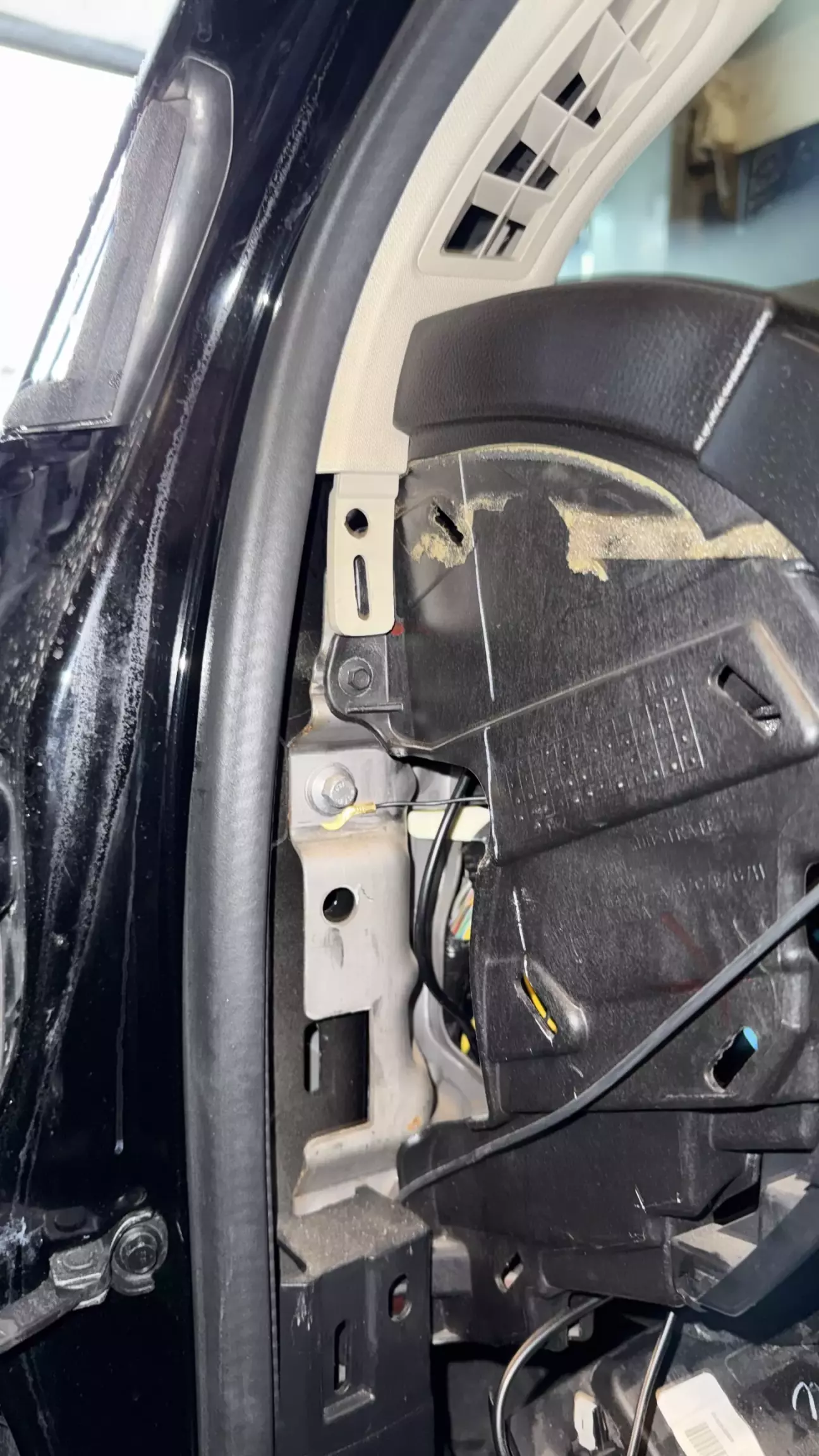

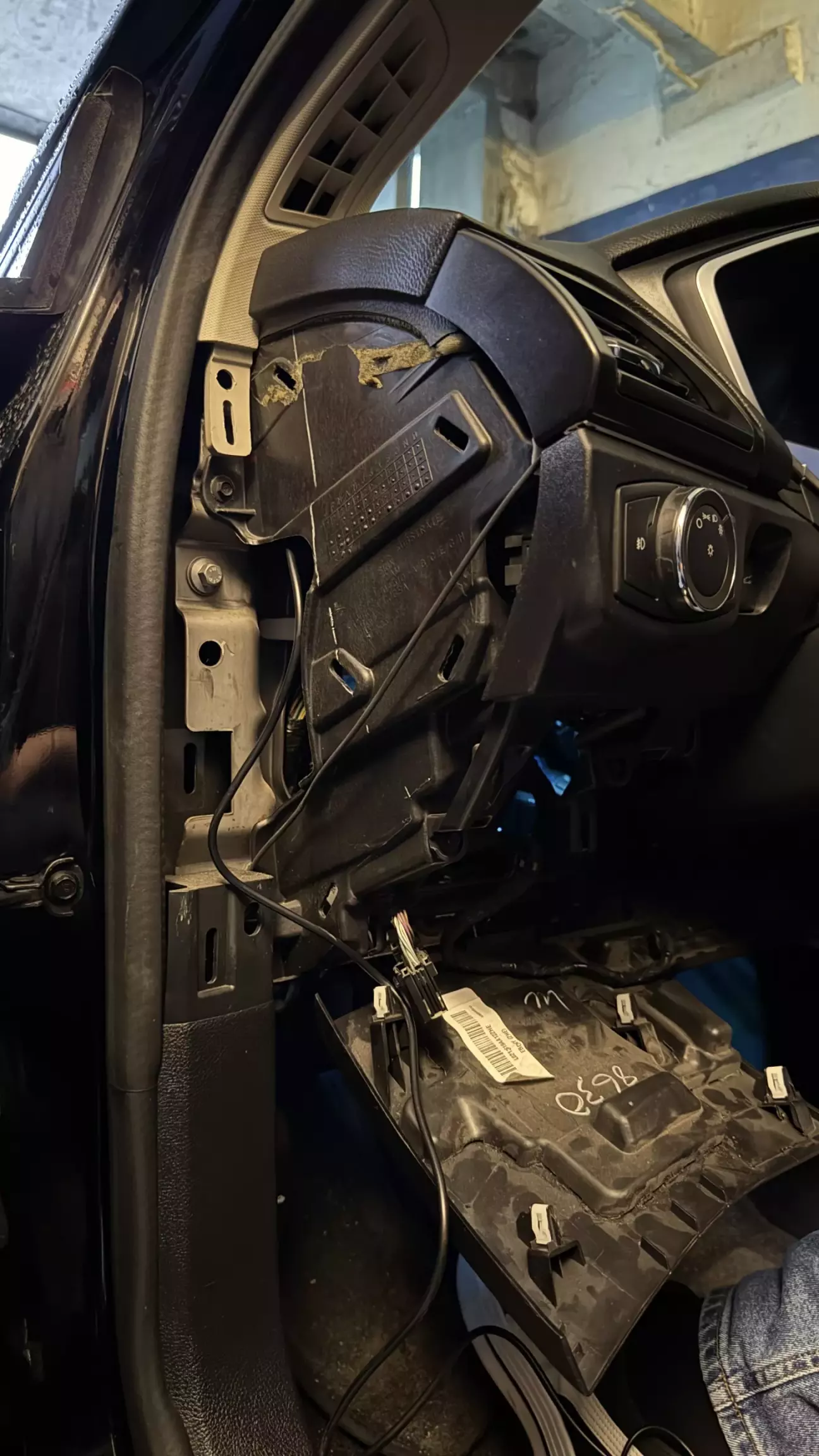

Трішки атмосфери робочого процесу ⬇️

Після усіх маніпуляцій зробив коротку перевірку, чи все ожило так як то було  задумано і зібрав назад.

У результаті функція 24h Parking Monitor запрацювала ідеально. Реєстратор реагує навіть на легкий удар по кузову, що перевірив просто рукою в різних місцях машини.
