2-га підлога в багажник. Встановлення

Всім привіт!👋

Даний допис буде цікавим як власникам VW ID.UNYX, так і власникам VW ID.4!!!

Ще при купівлі авто, вивчаючи питання електричних Volkswagen дізнався, що власники VW ID.4 довстановлюють собі 2-й рівень підлоги, вирівнюючи таким чином підлогу багажника зі складеними сидіннями та отримуючи додаткове місце для зберігання всякого інструменту та приладдя.

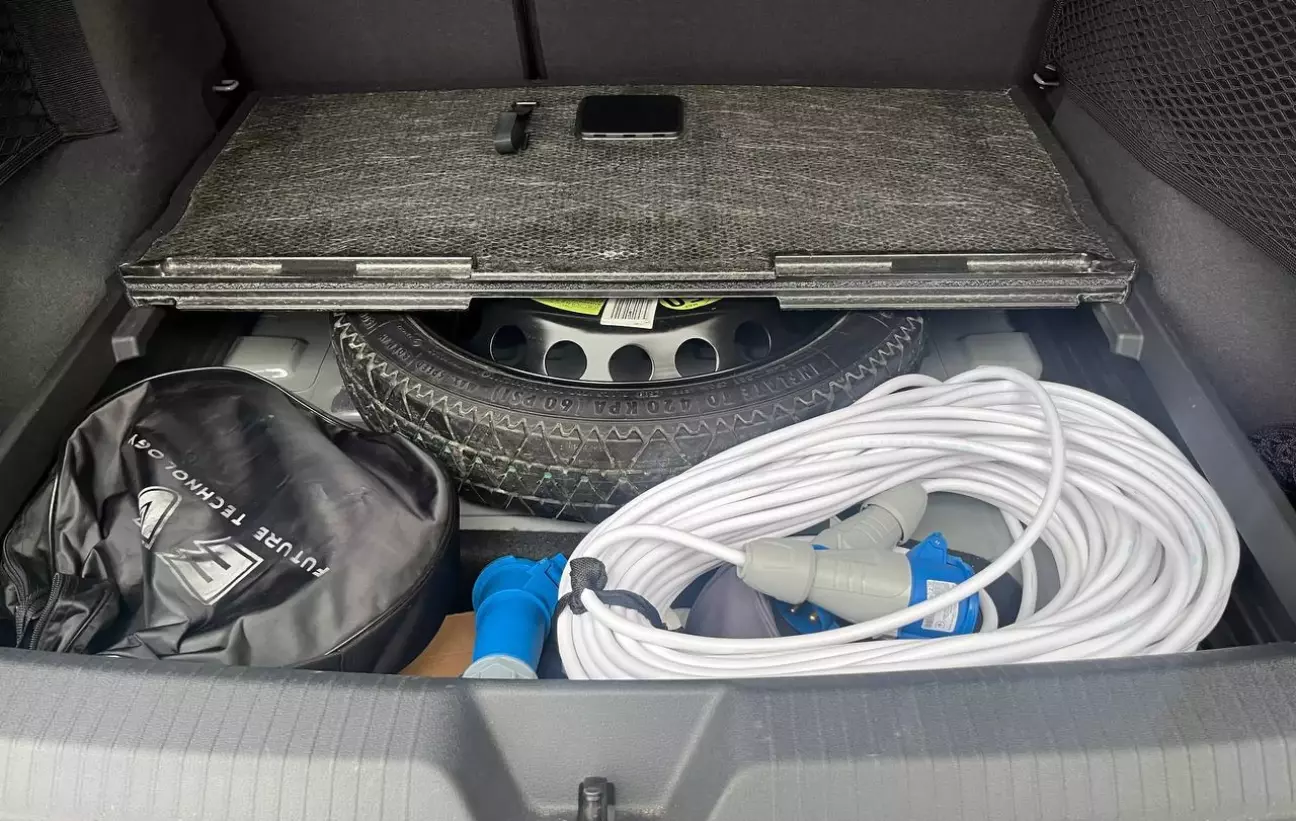

Конкретно мене зацікавив варіант розміщення докатки під 2-м рівнем підлоги. На такий варіант натрапив в одному з ID.4-чатів в Telegram, де власник розмістив під 2-м рівнем підлоги докатку 125/70 R19.

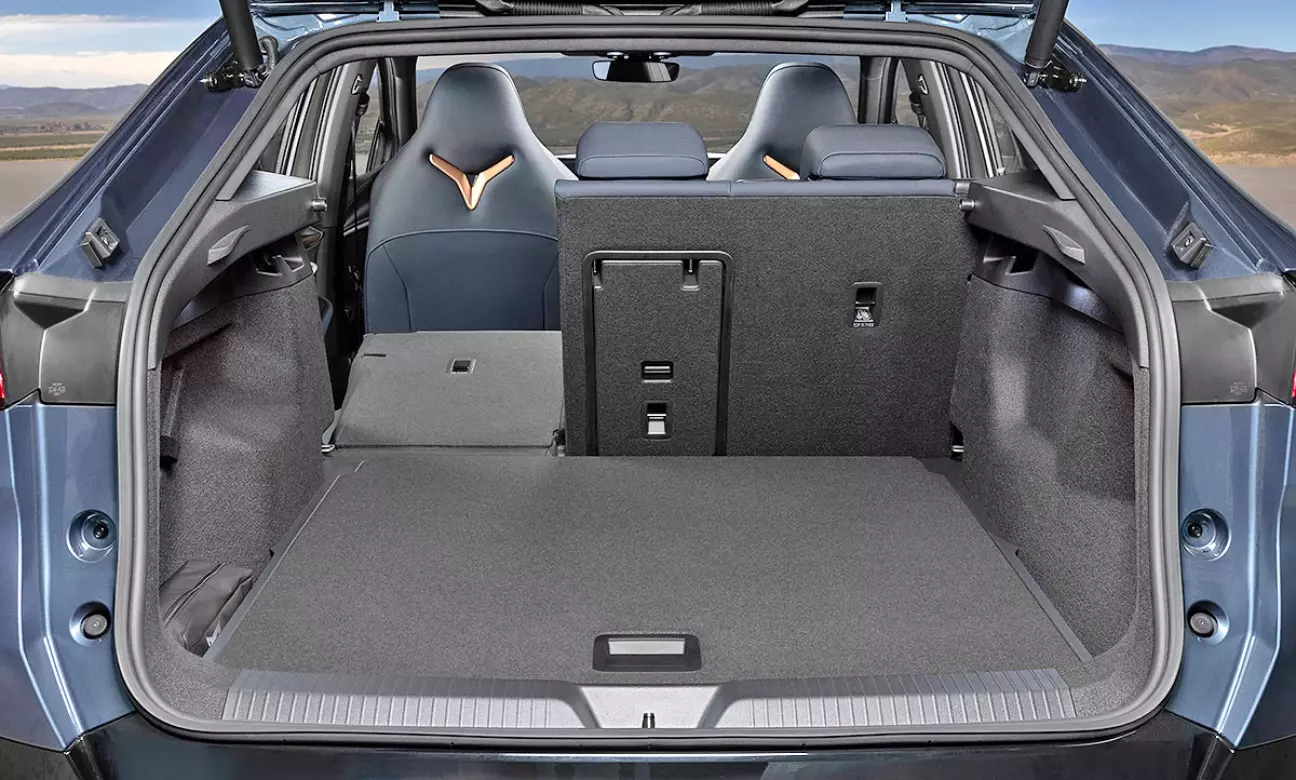

То ж заради отримання додаткової ніші для розміщення докатки та іншого приладдя почав вивчати довстановлення 2-го рівня підлоги на VW ID.UNYX. Переглянув електронний каталог запчастин концерну Volkswagen Group ETKA (Elektronischer Teilekatalog), виявилось що на VW ID.UNYX не втстановлювався 2-й рівень підлоги і як додатковий аксесуар теж не передбачений. Проте, 2-й рівень підлоги є в Cupra Tavascan (брат VW ID.UNYX, який виробляється на тому ж заводі в Китаї для ринку Європи)🙂Так, як кузови у Volkswagen ID.UNYX i Cupra Tavascan однакові, то й 2-й рівень підлоги в теорії мав підійти. Так, як на той момент не знав чи підходить комплект 2-го рівня підлоги з VW ID.4 на ID.UNYX, то вирішив придбати комплект саме від Cupra Tavascan.

Наперед скажу, що комплект таки повністю підійшов, навіть більше, порівнявши розміри елементів 2-го рівня підроги від Cupra Tavascan (VW ID.UNYX) і VW ID.4 виявилось що вони повністю однакові, тобто на VW ID.UNYX підходить комплект 2-го рівня підроги багажника від VW ID.4 (а на ID.4 від Cupra Tavascan)!!! В загальному всі ці комплекти однакові між собою, різниця може були лише у відтінку і матеріалі обшивки полиці 2-ї підлоги.

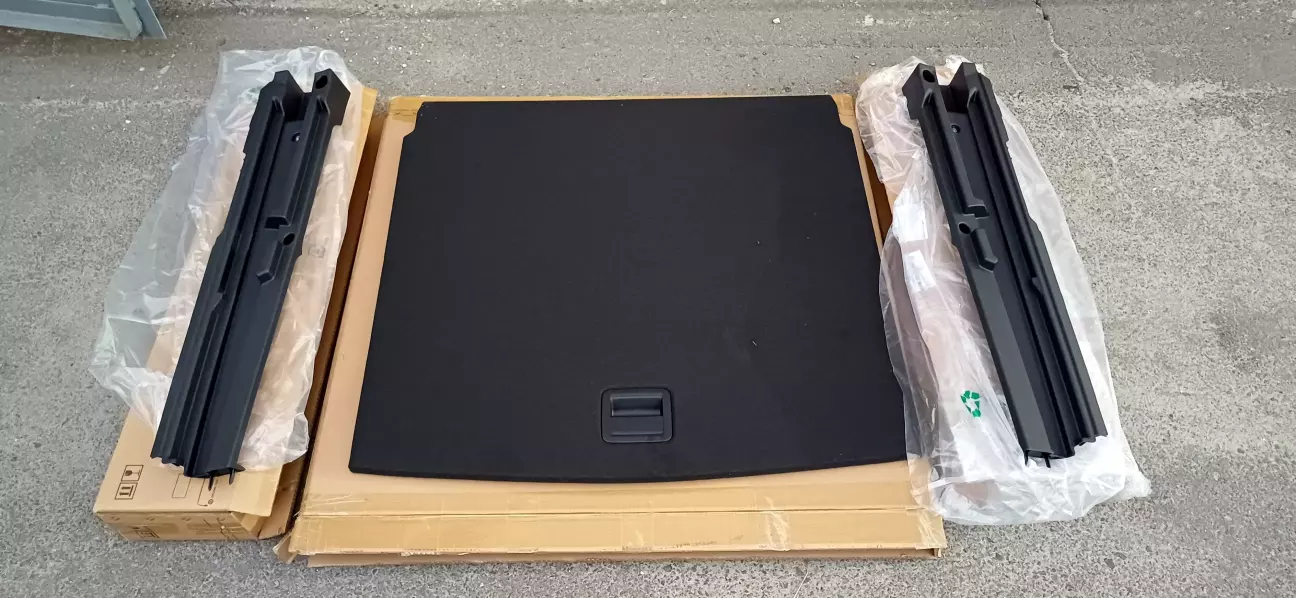

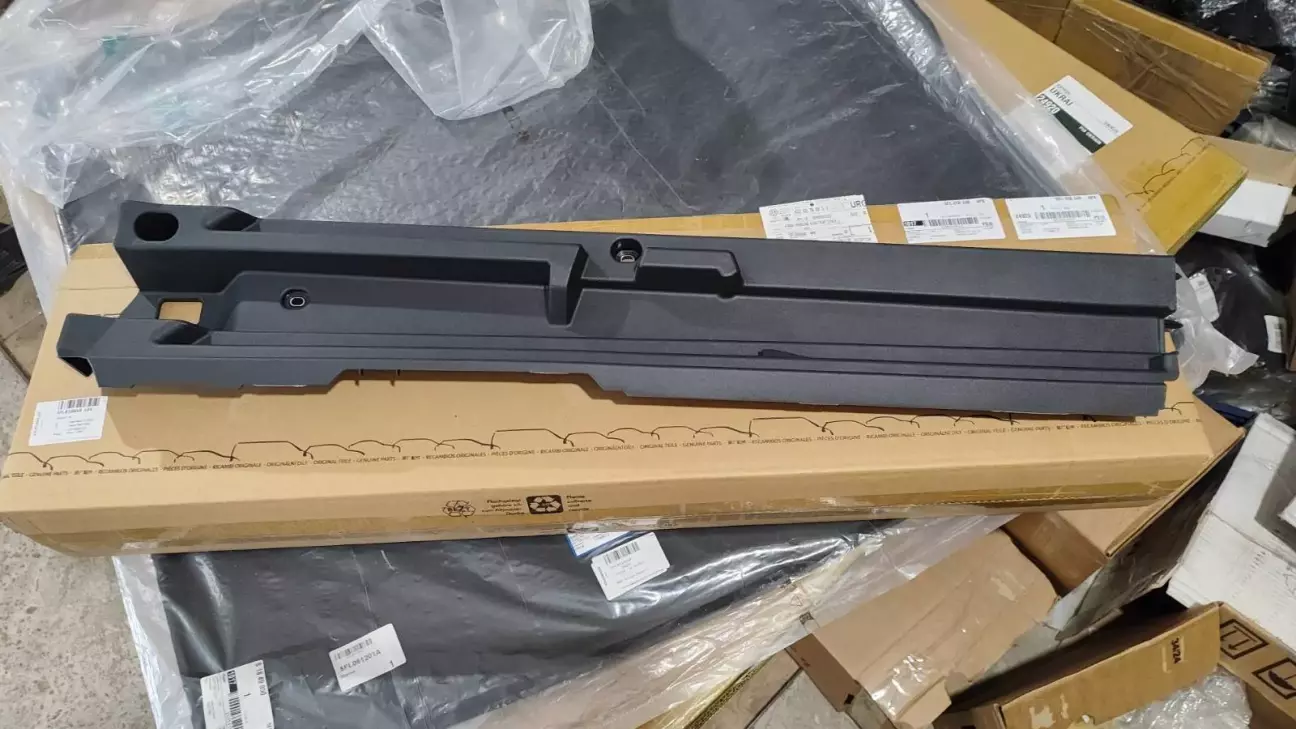

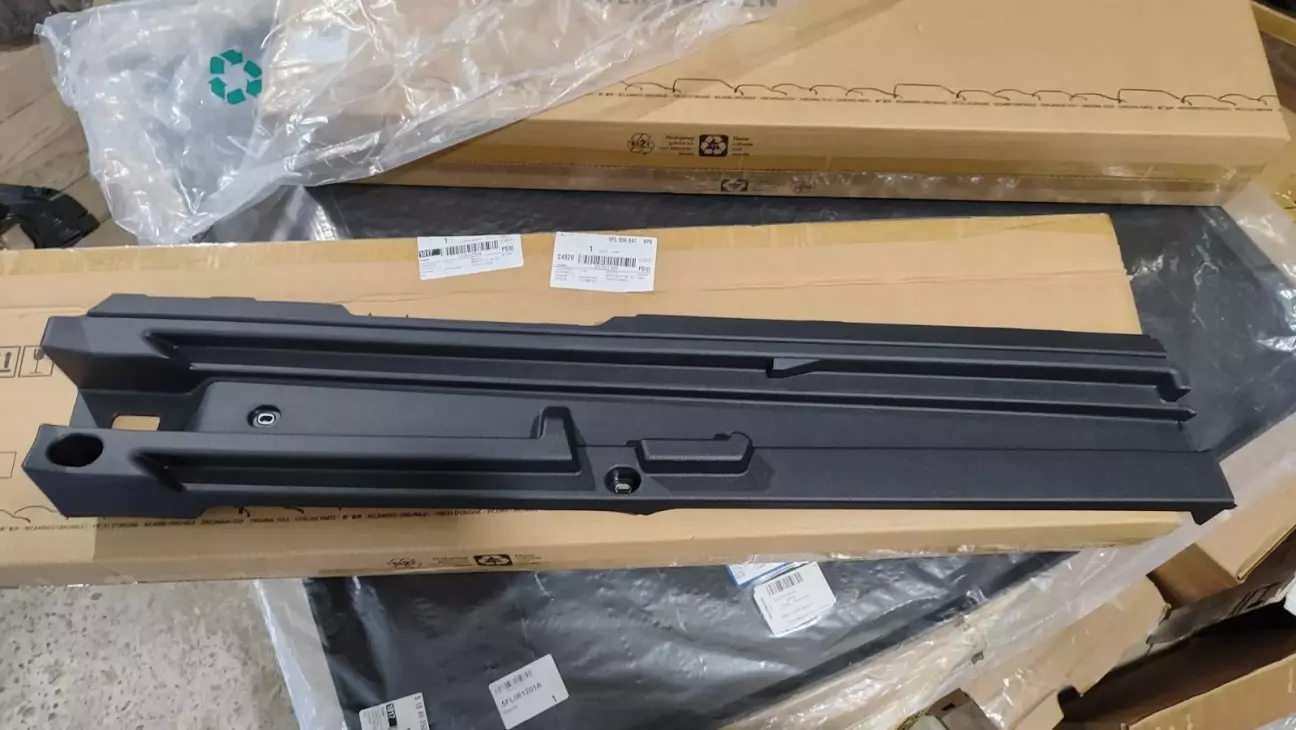

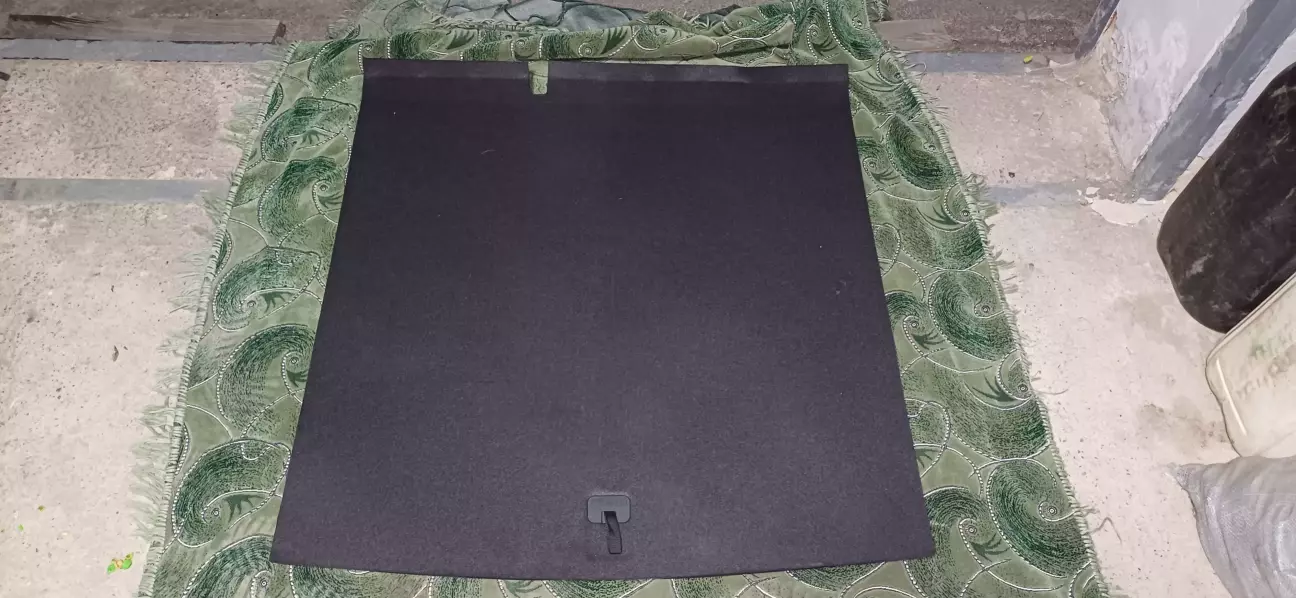

Власне, комплект 2-го рівня підлоги складається з полиці, 2-х пластикових кронштейнів (направляючих) і 6 шт. гвинтів для кріплення.

Тому для тих хто в пошуках, вказую парт-номери комплекту 2-го рівня підроги багажника:

Cupra Tavascan

5FL 858 855 CA9 – полиця 2-ї підлоги;

5FL 858 848 4PK - кронштейн (направляюча) ліва;

5FL 858 847 4PK - кронштейн (направляюча) права;

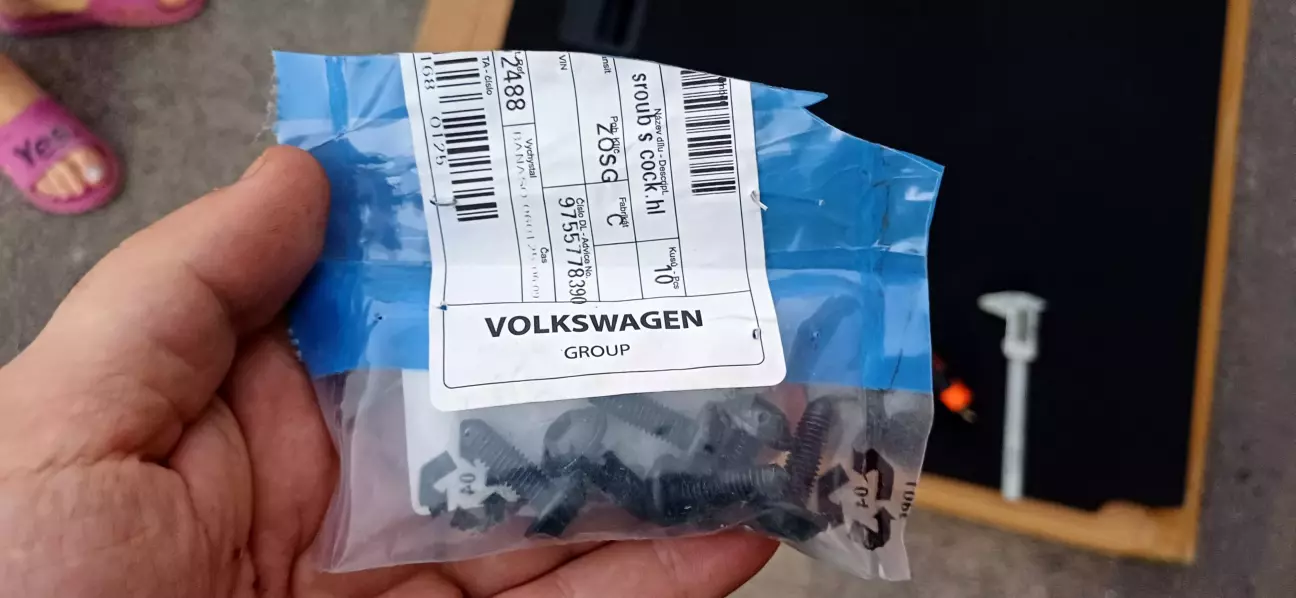

N 107 511 01 - гвинт M6X20 під TORX (6шт.);

Volkswagen ID.4 (Європа)

11A 858 855 B CA9 або 11A 858 855 C CA9 - полиця 2-ї підлоги;

11A 858 847 B 4PK - кронштейн (направляюча) ліва;

11A 858 848 B 4PK - кронштейн (направляюча) права;

N 107 511 01 - гвинт M6X20 під TORX (6шт.).

Volkswagen ID.4 (США)

11K 858 855 A CA9 - полиця 2-ї підлоги;

11K 858 847 - кронштейн (направляюча) ліва;

11K 858 847 - кронштейн (направляюча) права;

N 107 511 01 - гвинт M6X20 під TORX (6шт.).

Volkswagen ID.4 Crozz (FAW-VW, Китай)

11G 858 855 6DI або 11G 858 855 A 6DI - полиця 2-ї підлоги;

11A 858 847 A 8W8 - кронштейн (направляюча) ліва;

11A 858 848 A 8W8 - кронштейн (направляюча) права;

N 107 511 01 - гвинт M6X20 під TORX (6шт.).

Volkswagen ID.4X (SAIC-VW, Китай)

11D 858 855 9L4 або 11D 858 855 A 9L4 - полиця 2-ї підлоги;

11D 858 847 4PK - кронштейн (направляюча) ліва;

11D 858 848 4PK - кронштейн (направляюча) права;

N 107 511 01 - гвинт M6X20 під TORX (6шт.).

Промоніторивши декілька інтернет-магазинів запчастин на предмет купівлі, найкращу пропозицію по ціні і терміну доставки під замовлення з Європи запропонував магазин KSPARTS. Рекомендую цей магазин, замовлення виконали як і годиться. Після цього ще декілька разів скуплявся в цьому магазині запчастинами які мало хто міг запропонувати!

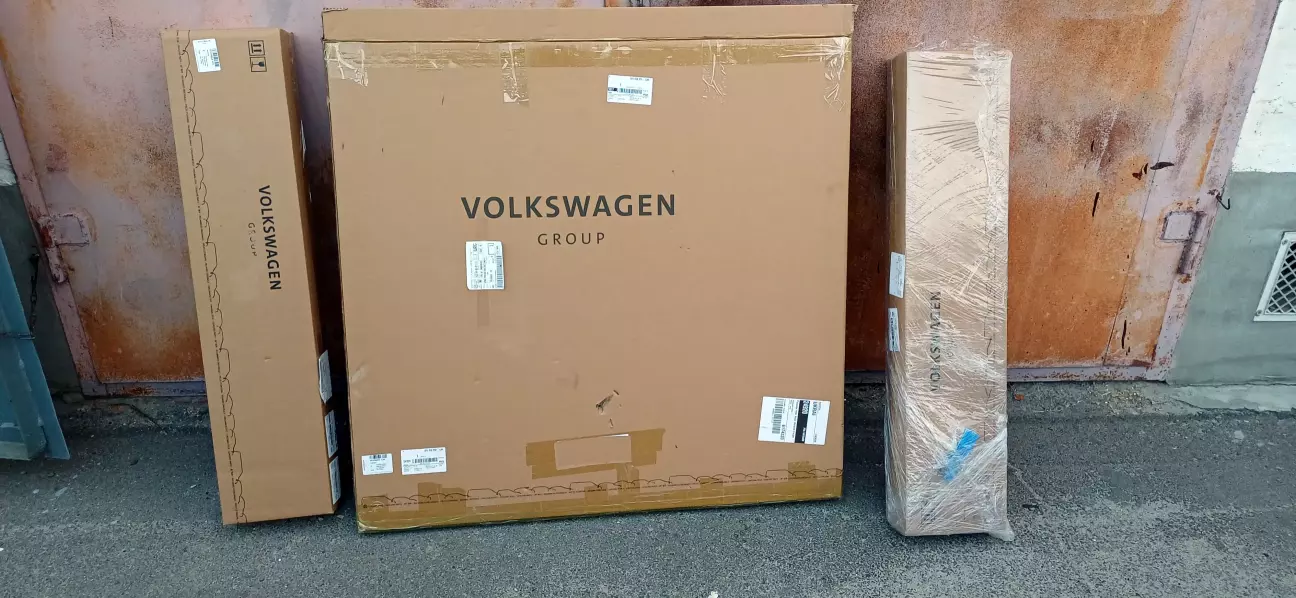

Замовляв комплект 2-го рівня підлоги ще в березні, по ціні вийшло дорого, адже замовляв новий комплект:

2га підлога – 5FL 858 855 CA9 - 8242грн.
кронштейн (направляюча) ліва – 5FL 858 848 4PK – 2928грн.
кронштейн (направляюча) права  – 5FL 858 847 4PK – 2928грн.

гвинт M6X20 – N 107 511 01 -  6шт. по 25грн. =150грн.

В сумі - 14248 грн.

Додатково ще замовив гумовий килимок від Cupra Tavascan в багажник під 2-й рівень підроги – 5FL 061 201 A – 5402 грн.

Монтаж 2-го рівня підлоги доволі простий. Для встановлення потрібні такі інструменти:

• Гострий канцклярський ніж;

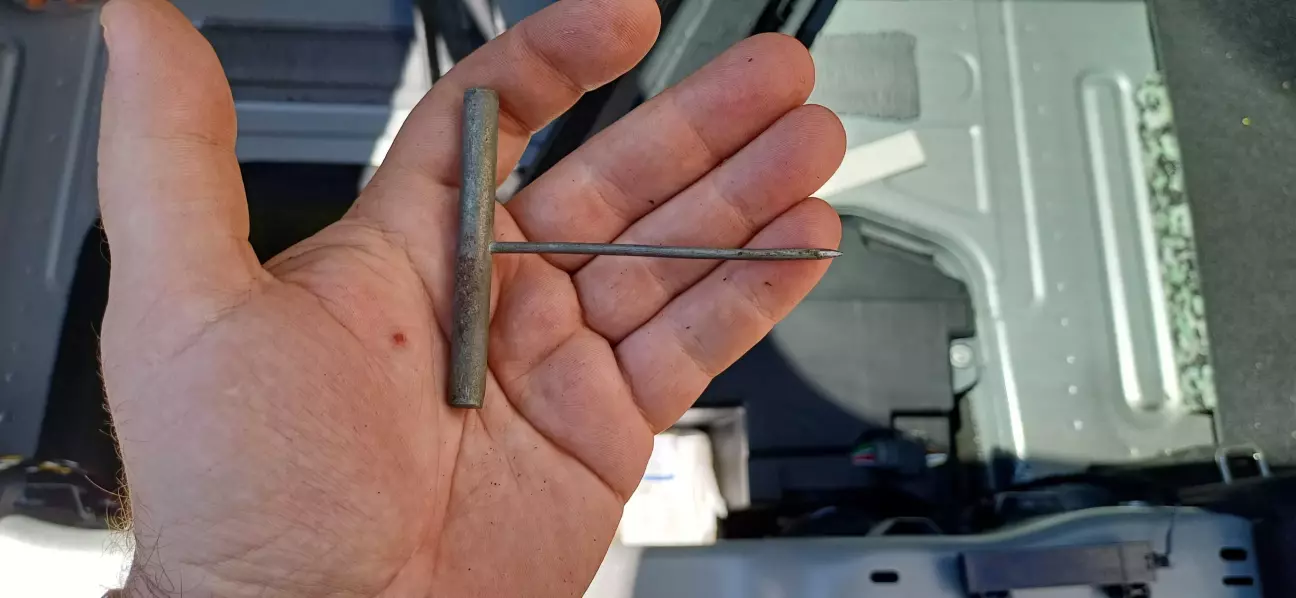

• Шило;
• Викрутка або ключ Torx Т-30;
• Рулетка або лінійка;
• Маркер або олівець для розмітки.

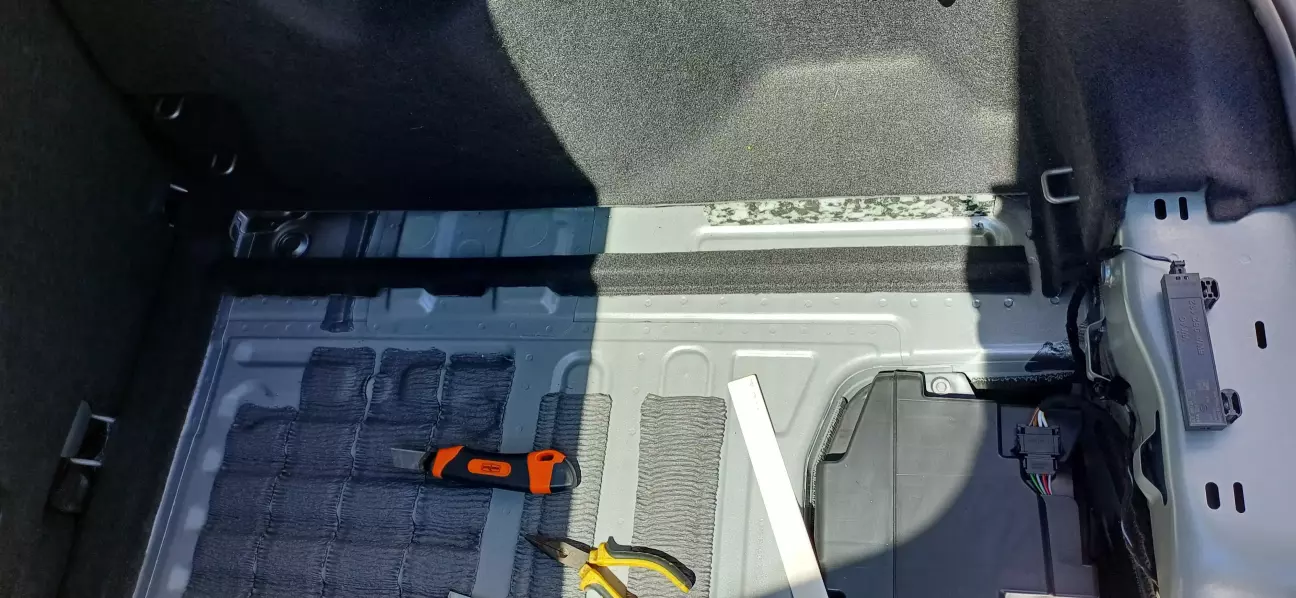

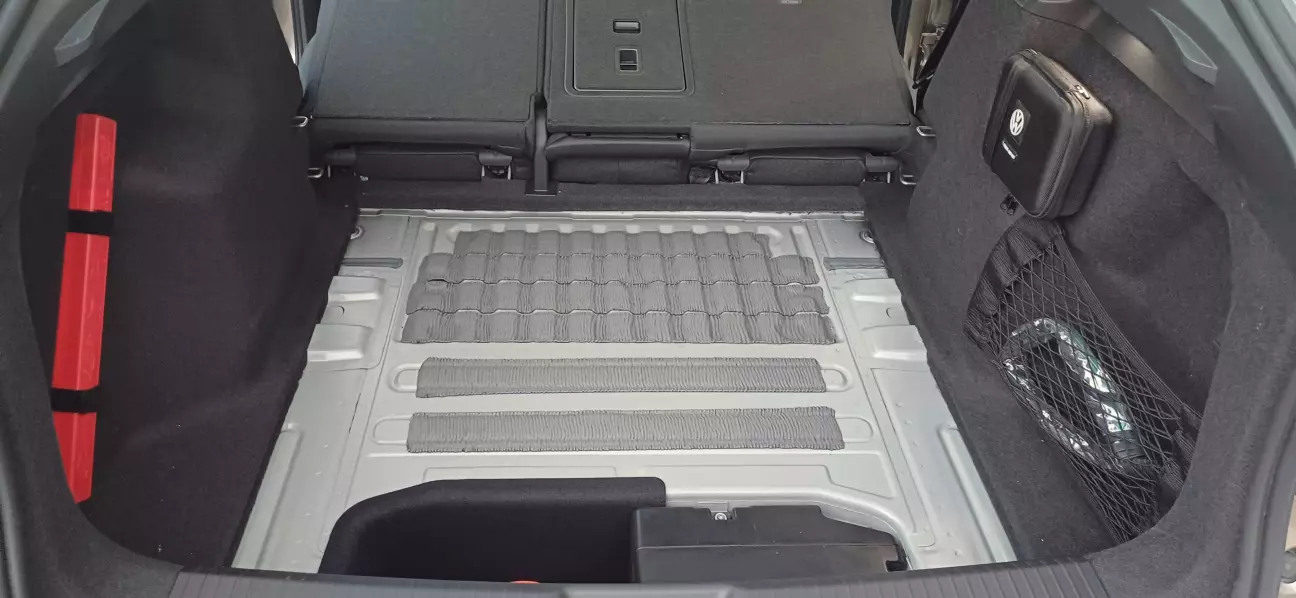

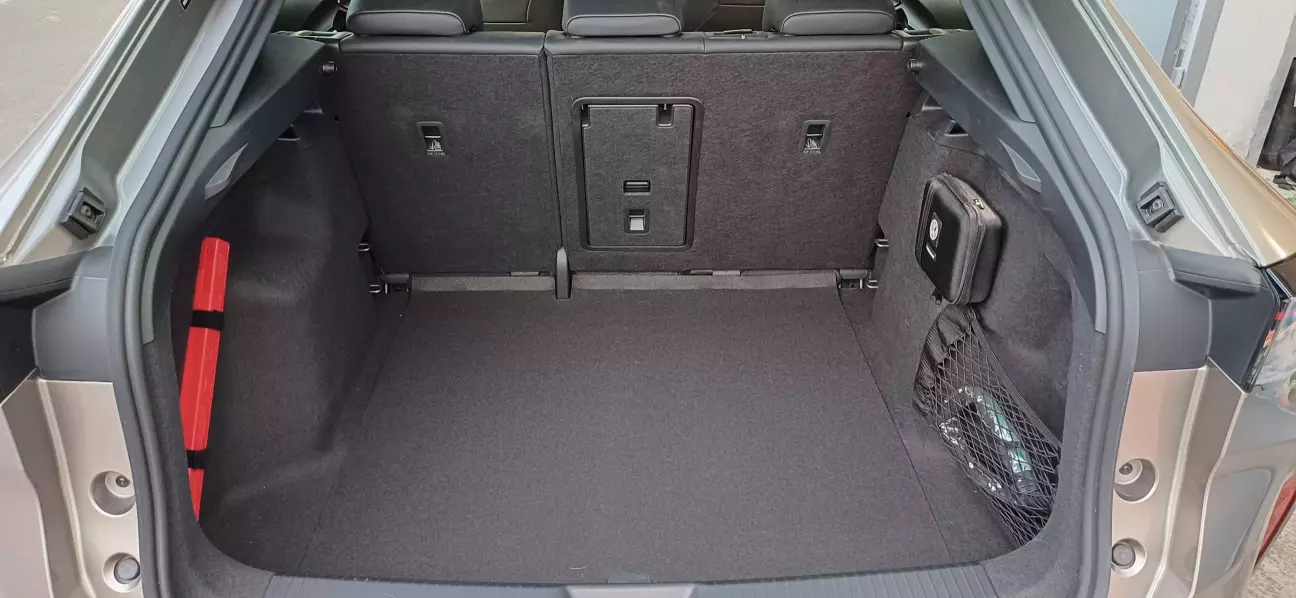

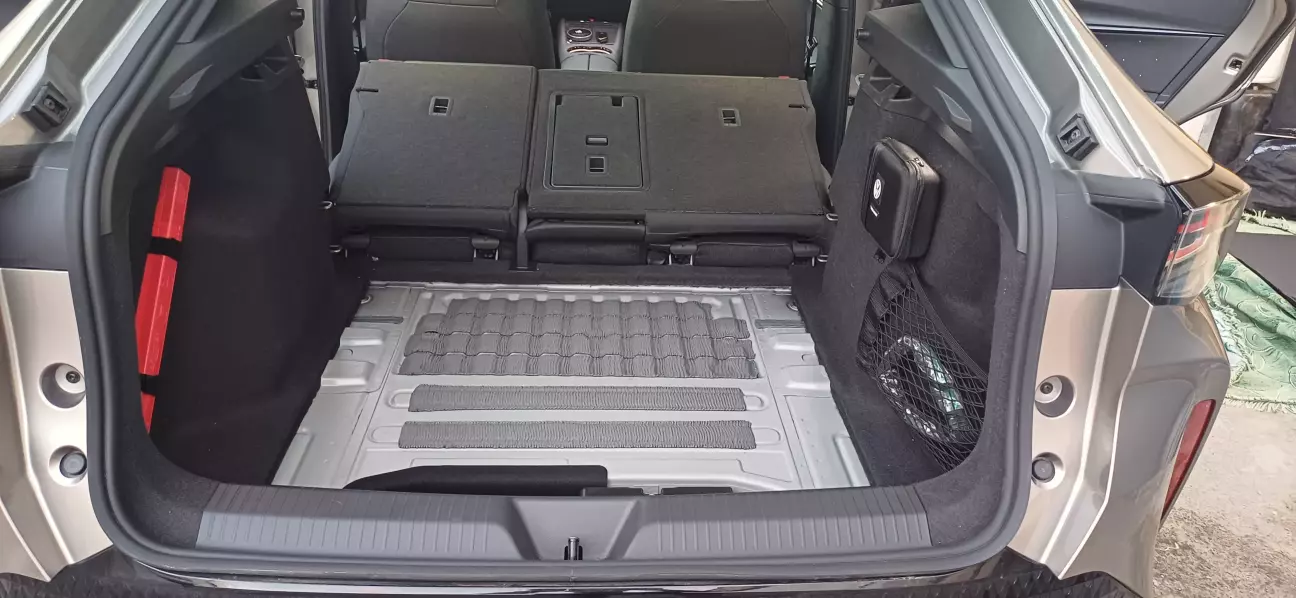

Спочатку треба зняти рідну обшивку багажного відділення (1-шу підлогу багажника), скласти задні сидіння та зняти верхню полицю багажника, щоб був хороший доступ.

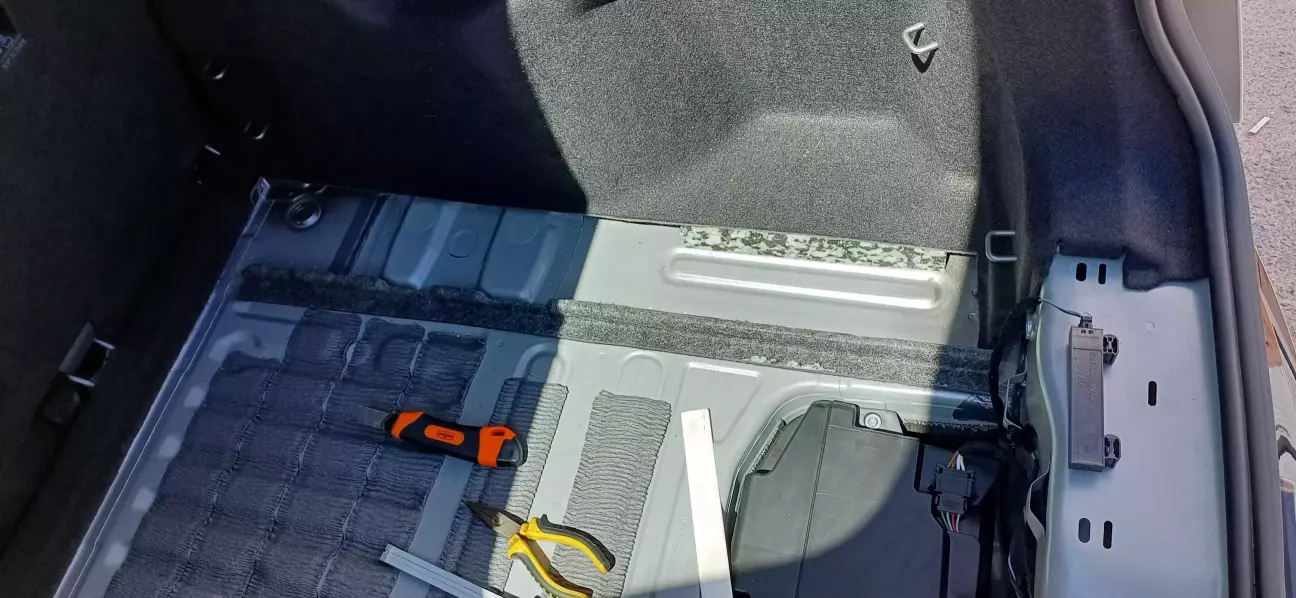

Щоб встановити дві бічні кронштейни (направляючі) для  2-ї підлоги багажника, краї штатної бічної обшивки багажника потрібно вкоротити (обрізати) канцелярським ножем приблизно на 3 см.

Щоб встановити бічні кронштейни (направляючі), в бічній обшивці необхідно зробити по 5 отворів з кожного боку.

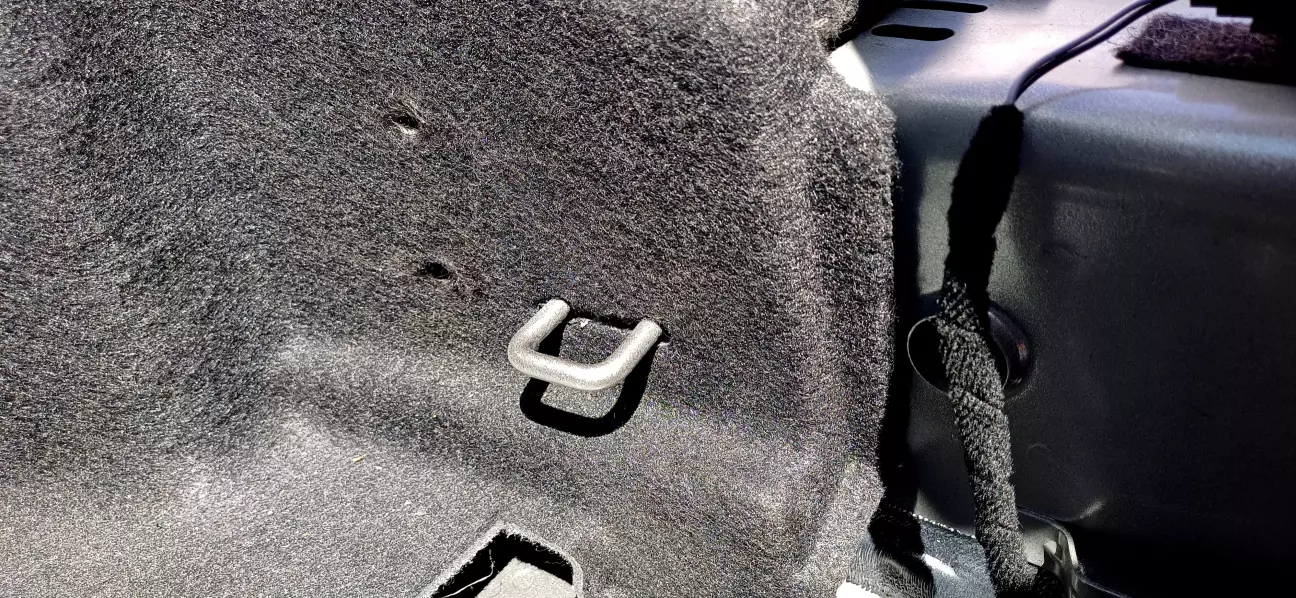

Спочатку потрібно зробити 2 отвори біля нижнього краю кришки багажника, оскільки саме там потрібно вставити два направляючі штифти бокового кріплення.

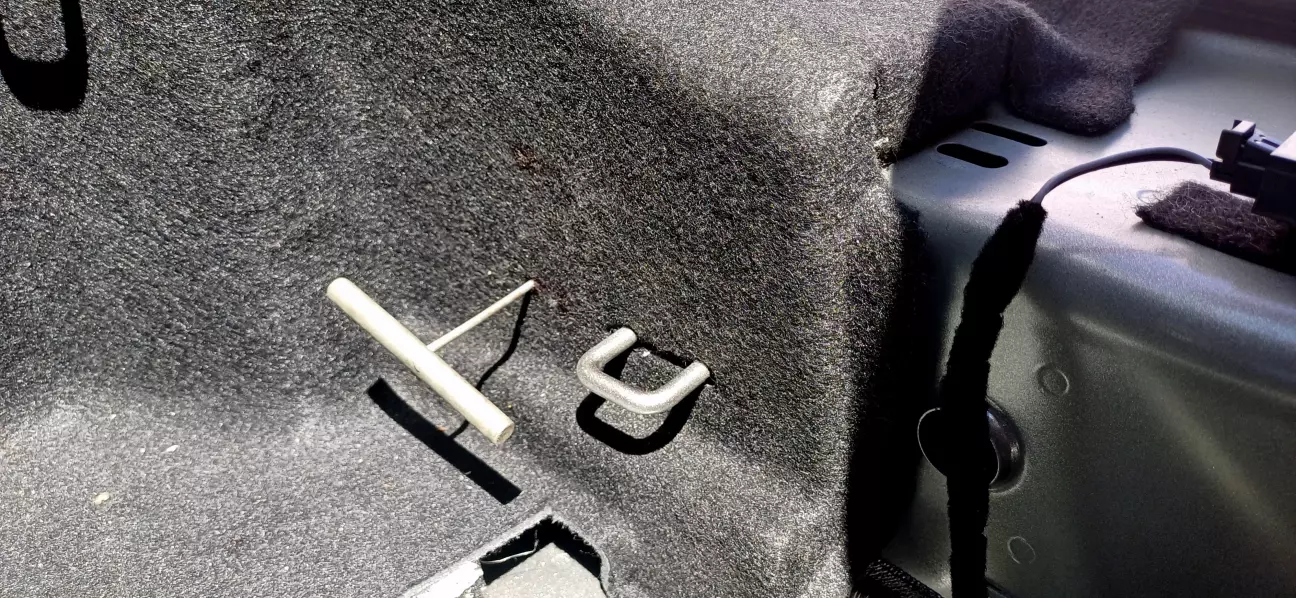

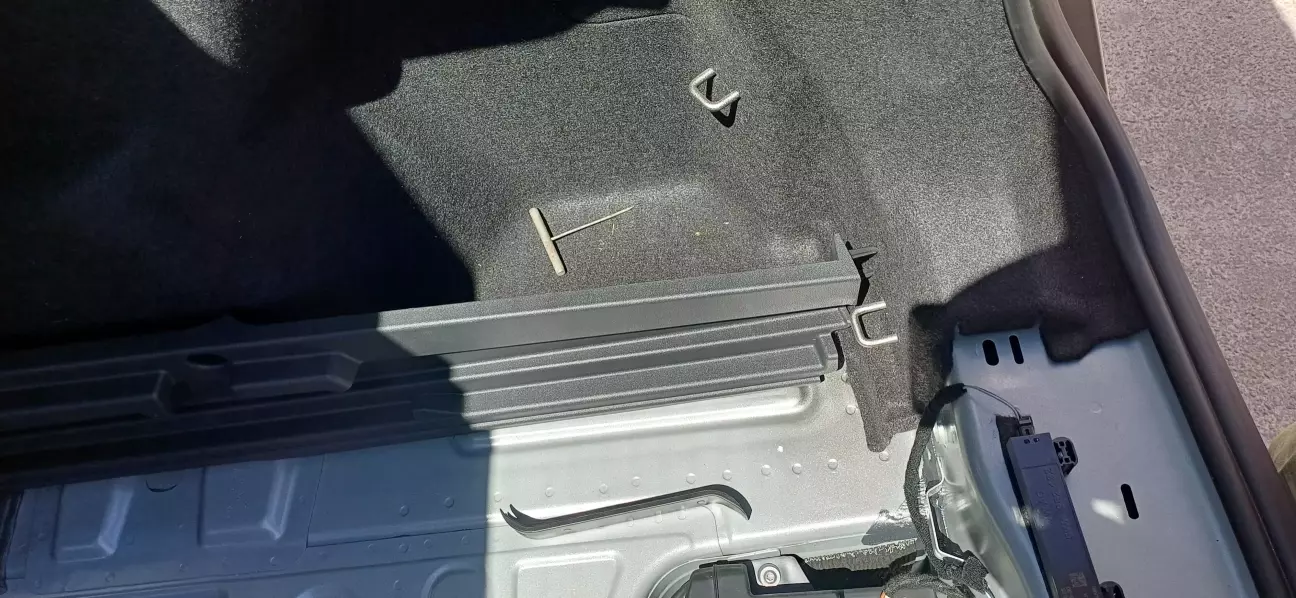

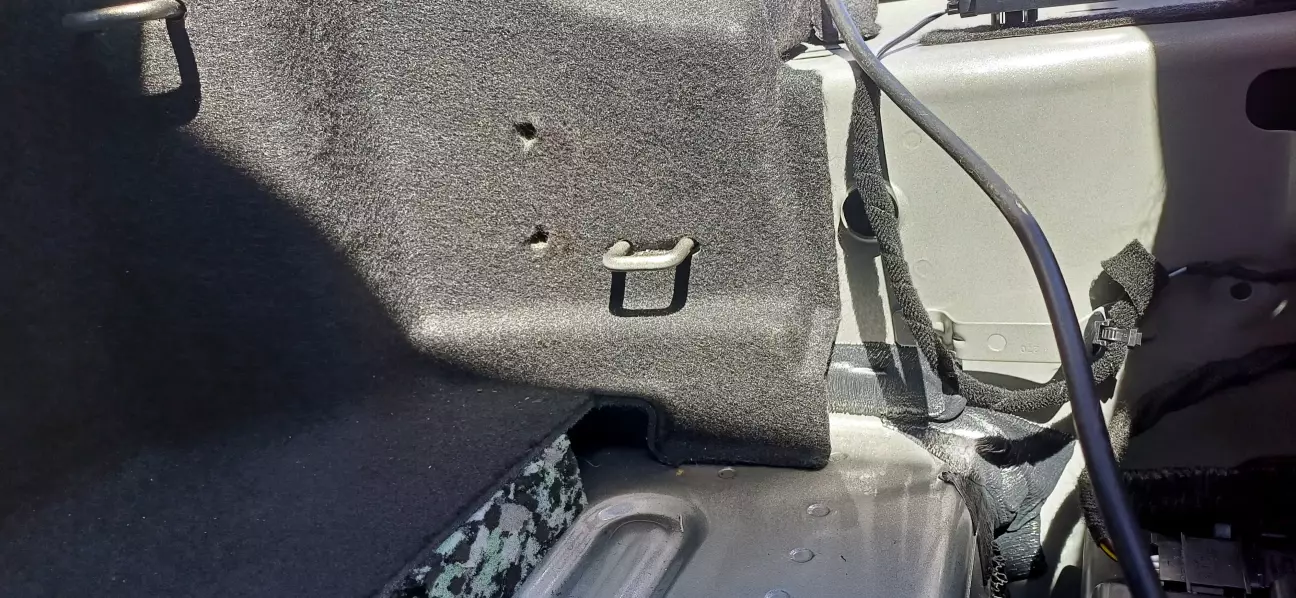

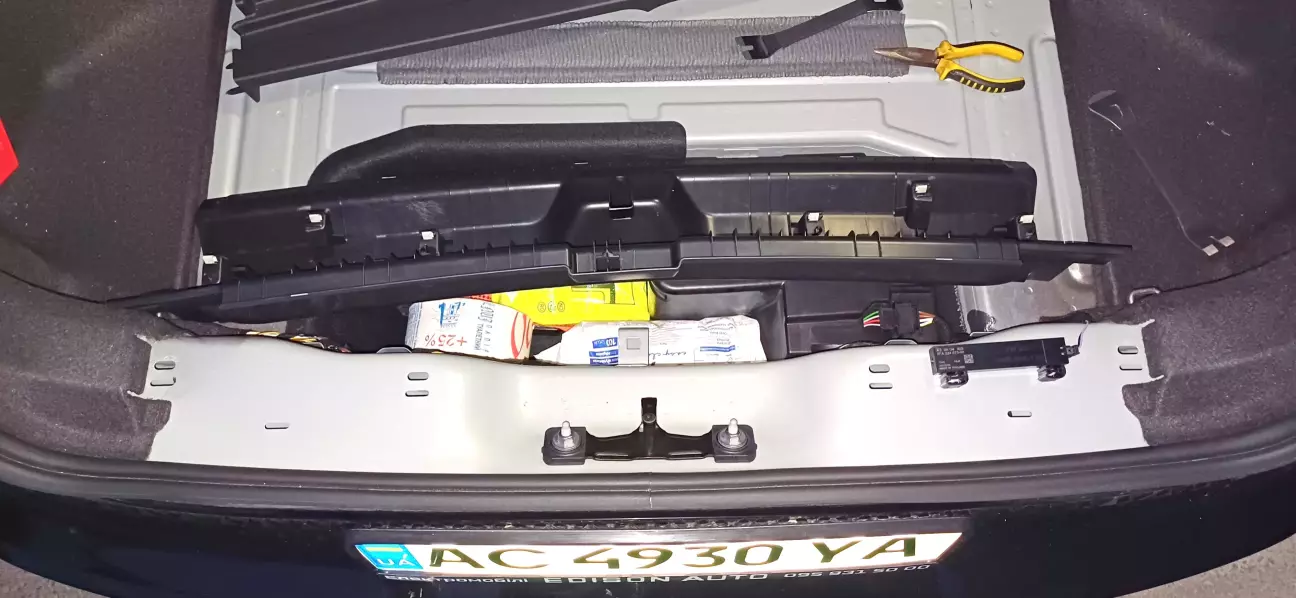

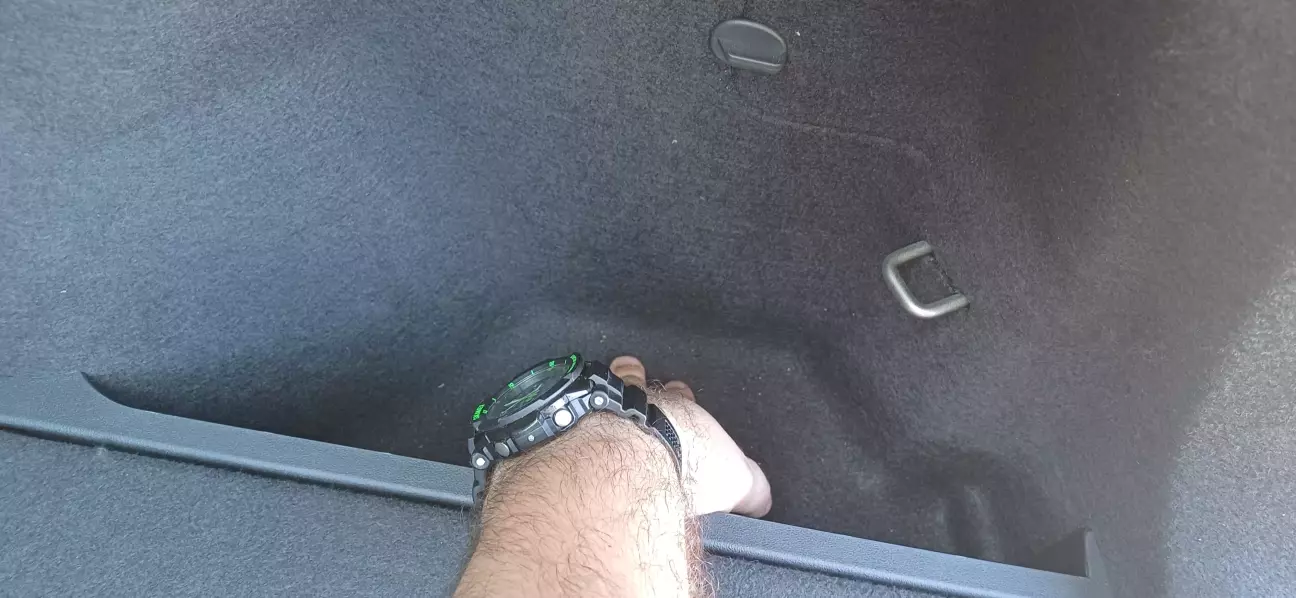

Обидва отвори розташовані приблизно за 3 см від зовнішнього краю вушка для кріплення вантажу. Для визначення отворів, я приставив кронштейн (направляючу) і маркером позначив приблизні місяця. Після цього взяв шило і "методом тика" визначив точні місця отворів😄 Додатково ще зняв пластикову накладку панелі замка, без накладки можна трохи припідняти бічну обшивку і більш точно пробити отвори. Після пробиття отворів шилом, розширив їх канцелярським ножем.

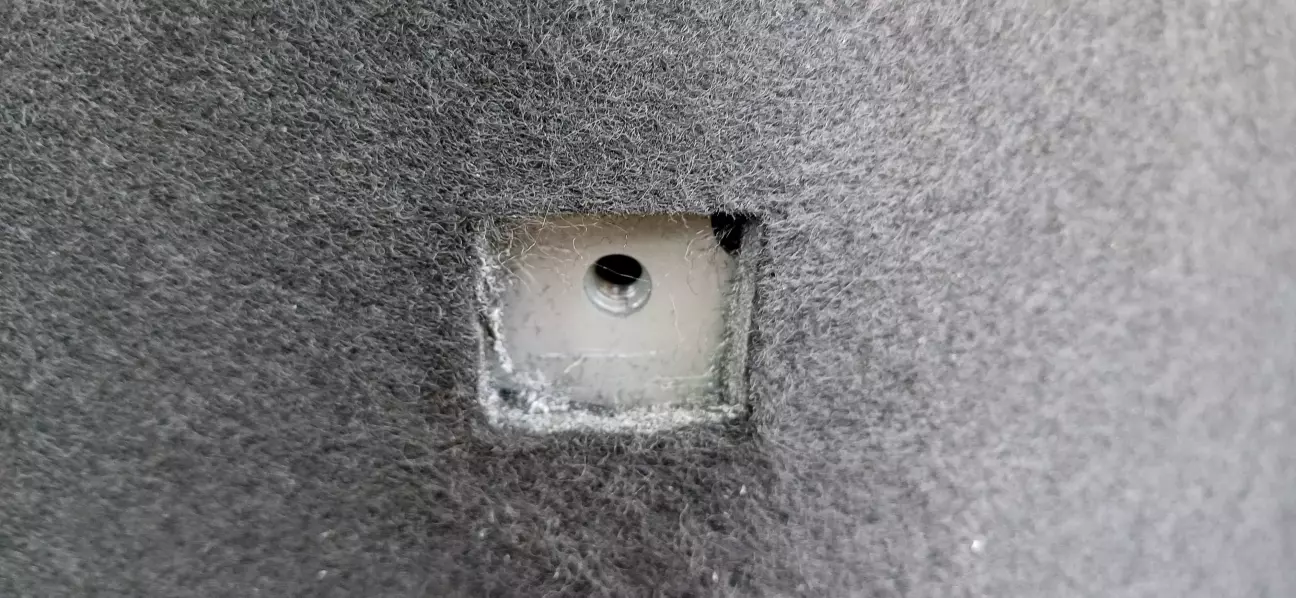

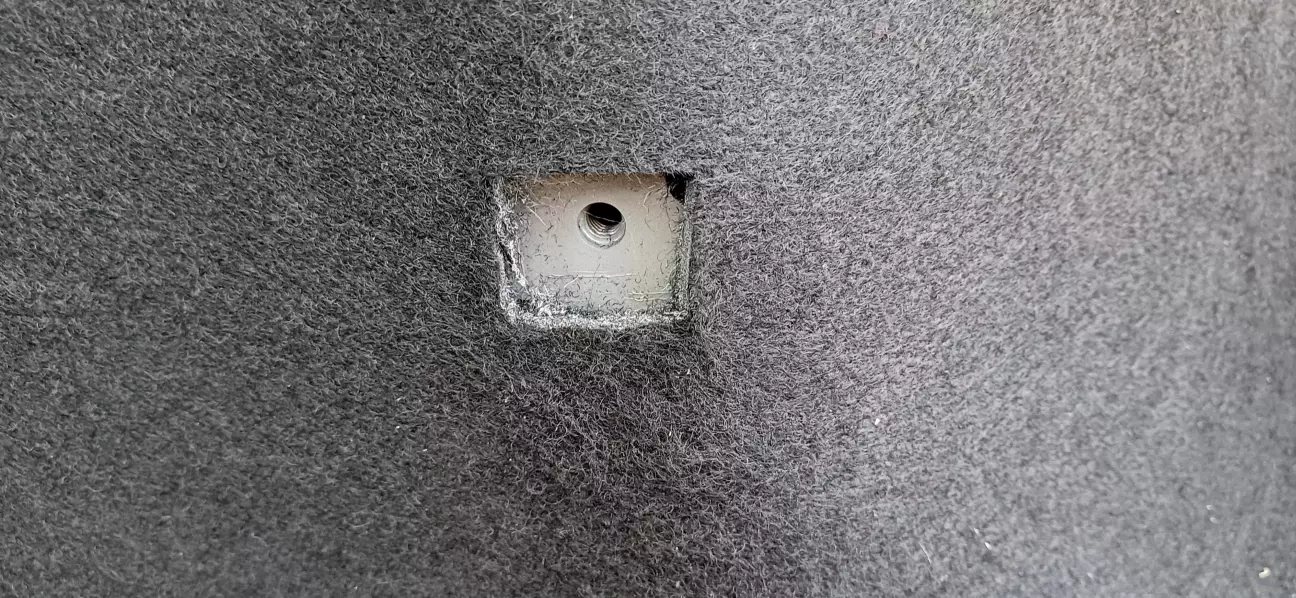

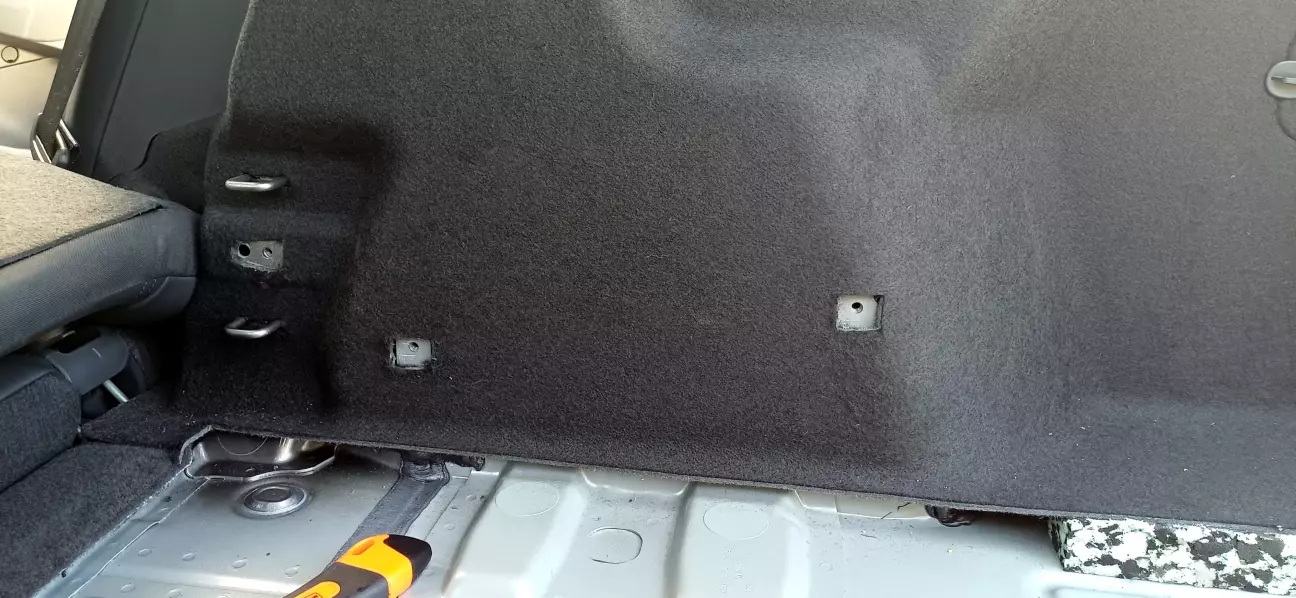

Далі, вставивиши направляючу штифтами в отвори, припасовуєм її і маркером позначаємо три інші отвори, в які будуть закручуватись гвитни. Після розмітки потрібно вирізати в бічній обшивці отвори розміром 2х2 см, так як кріплення кронштейну (направляючої) має безпосередньо прилягати до металу, інакше будуть зазори.

Отвір, який найблище до сидінь, треба зробити ширшим, так як там також вставляється ще один направляючий штифт.

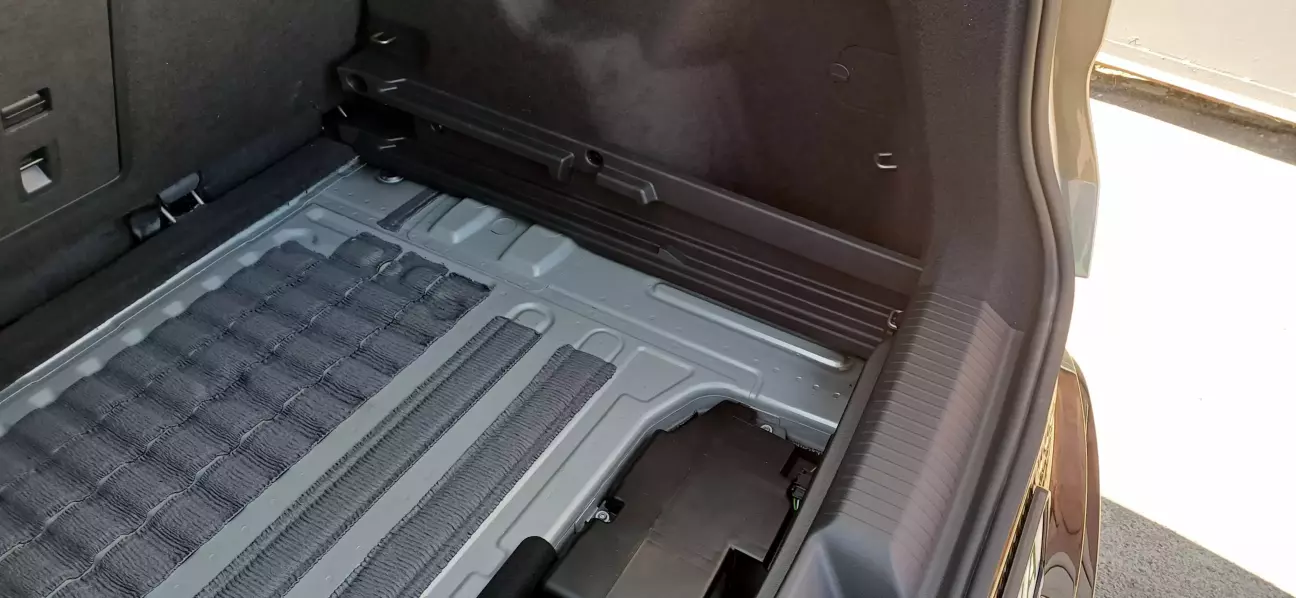

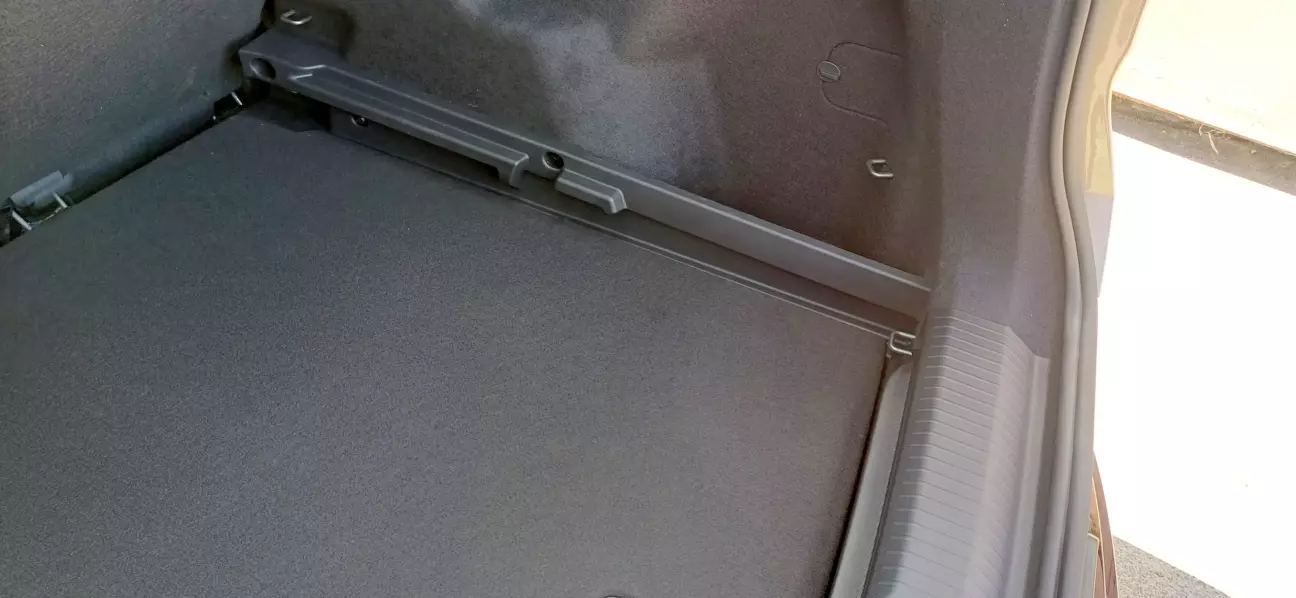

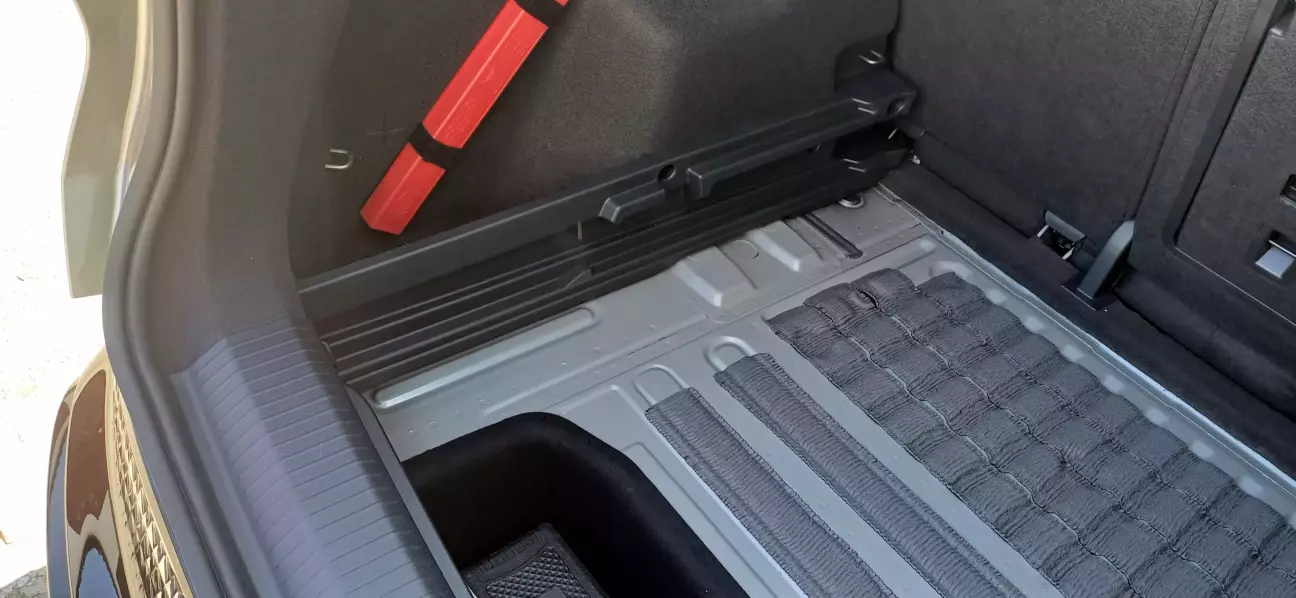

Ну і завершальшим етапом кронштейн (направляючу) потрібно зафіксувати 3-ма гвинтами під Torx (N 107 511 01) з кожного боку. Після того, як обидва бічні кронштейни (направляючі) будуть прикручені, можна встановити полицю 2 рівня підлоги.

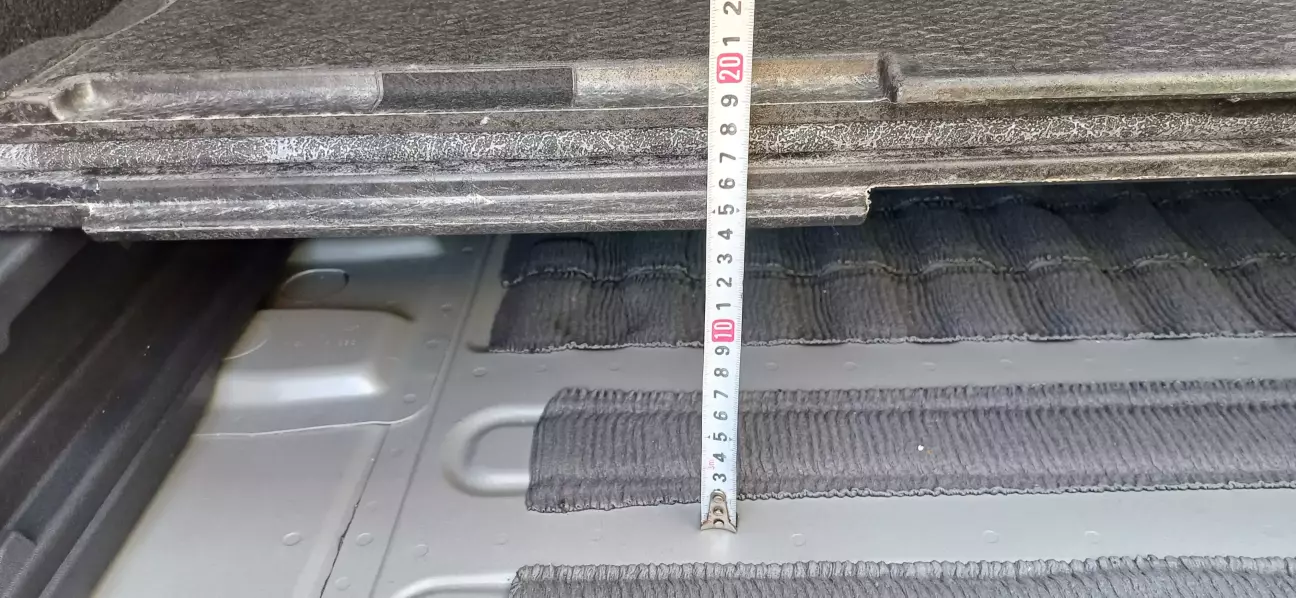

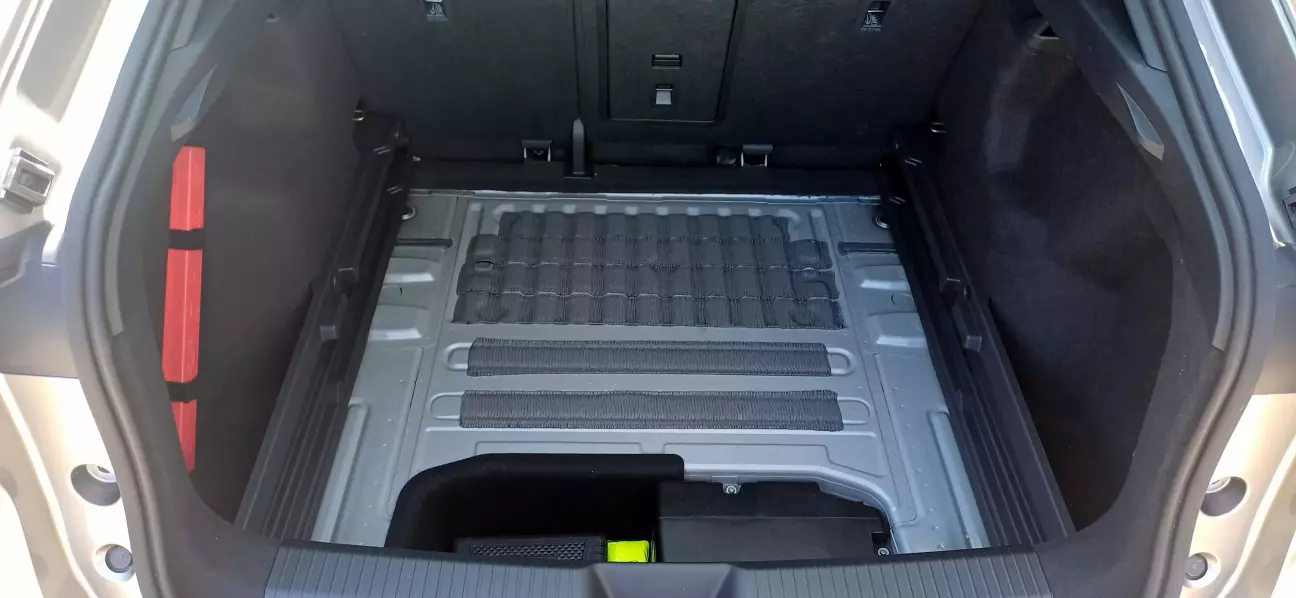

Рідну полицю (нижнього, 1-го рівня) можна залишити! 2-й рівень підлоги передбачає її використання за призначенням, але я її вийняв, так як вона груба і забирає частину внутрішнього об'єму ніші яка утворилась з встановленням 2-го рівня підлоги. Замість рідної полиці купив тонкий карпет щоб постелити замість рідної полиці.

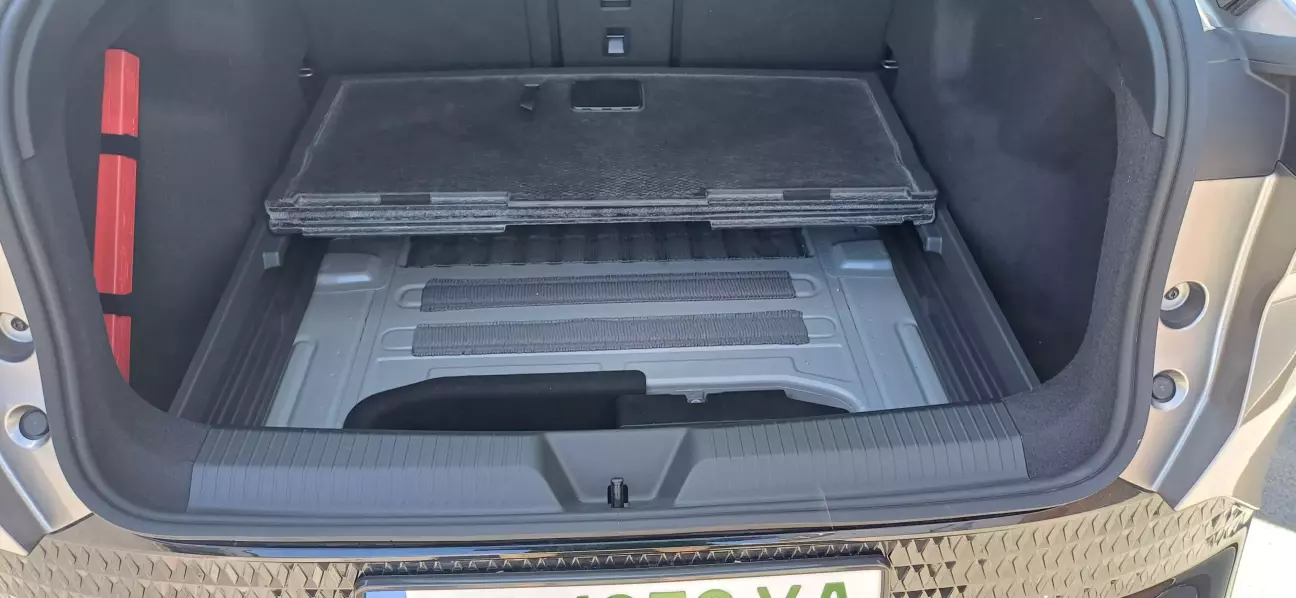

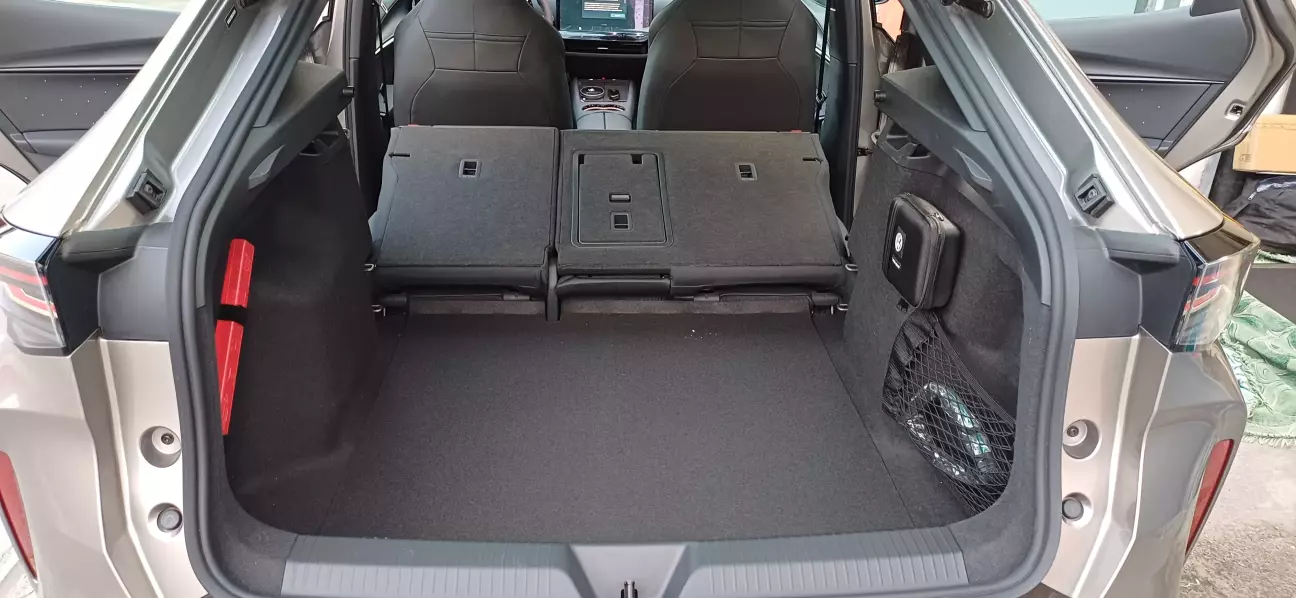

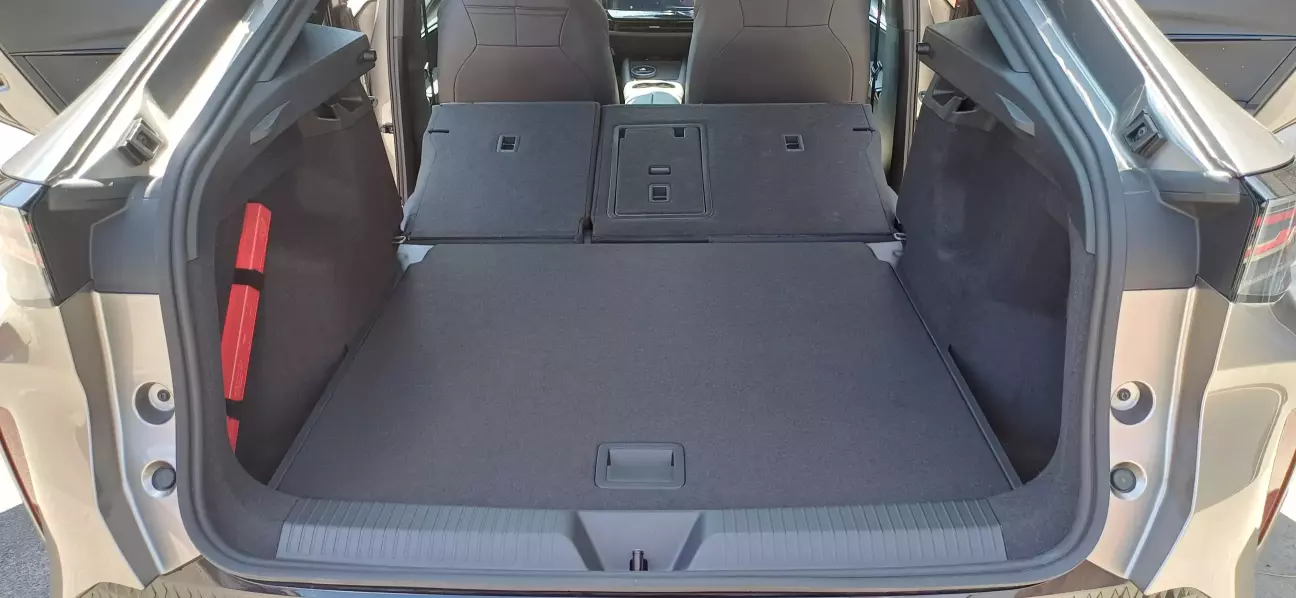

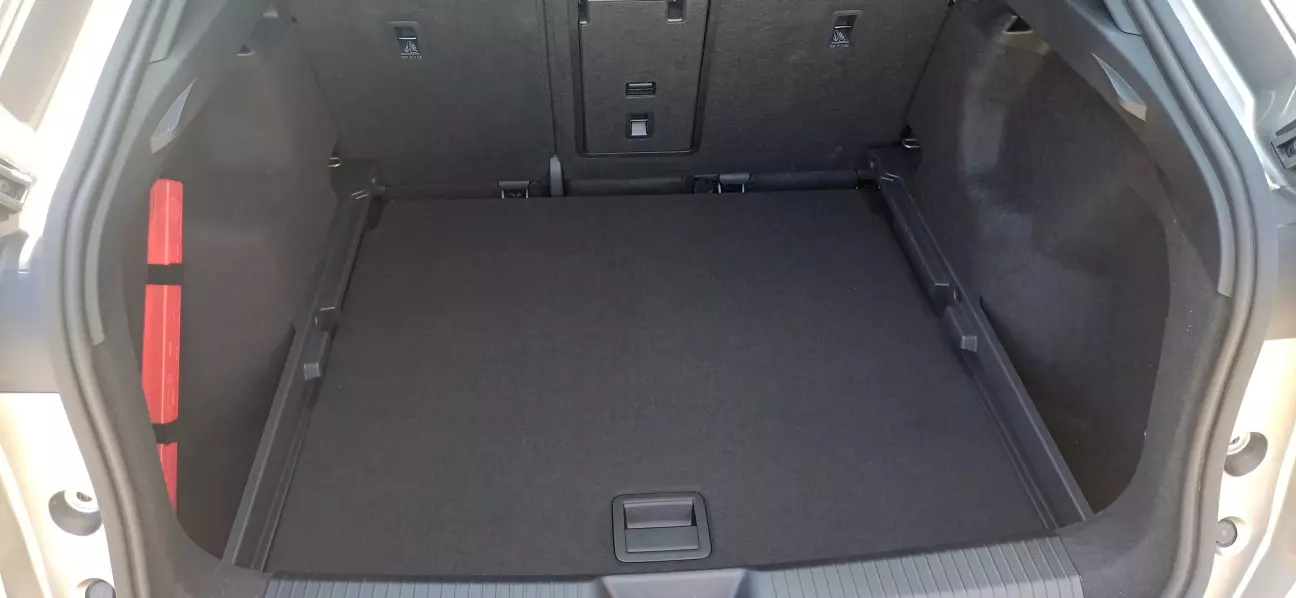

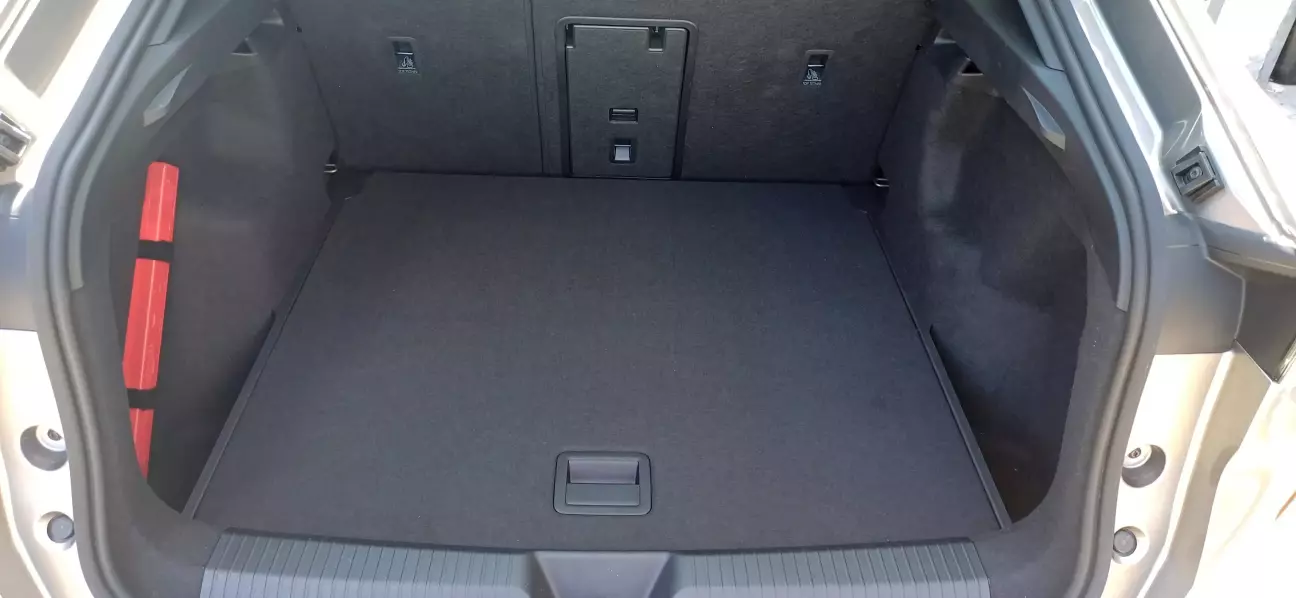

Ну власне 2-й рівень підлоги встановлений😎

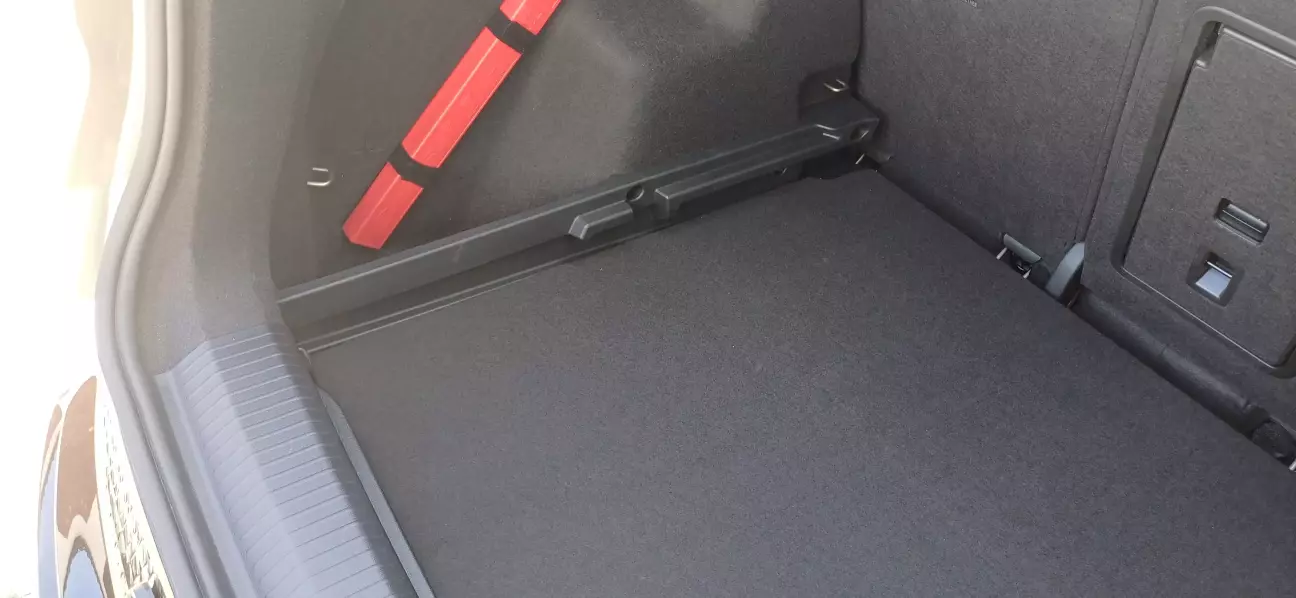

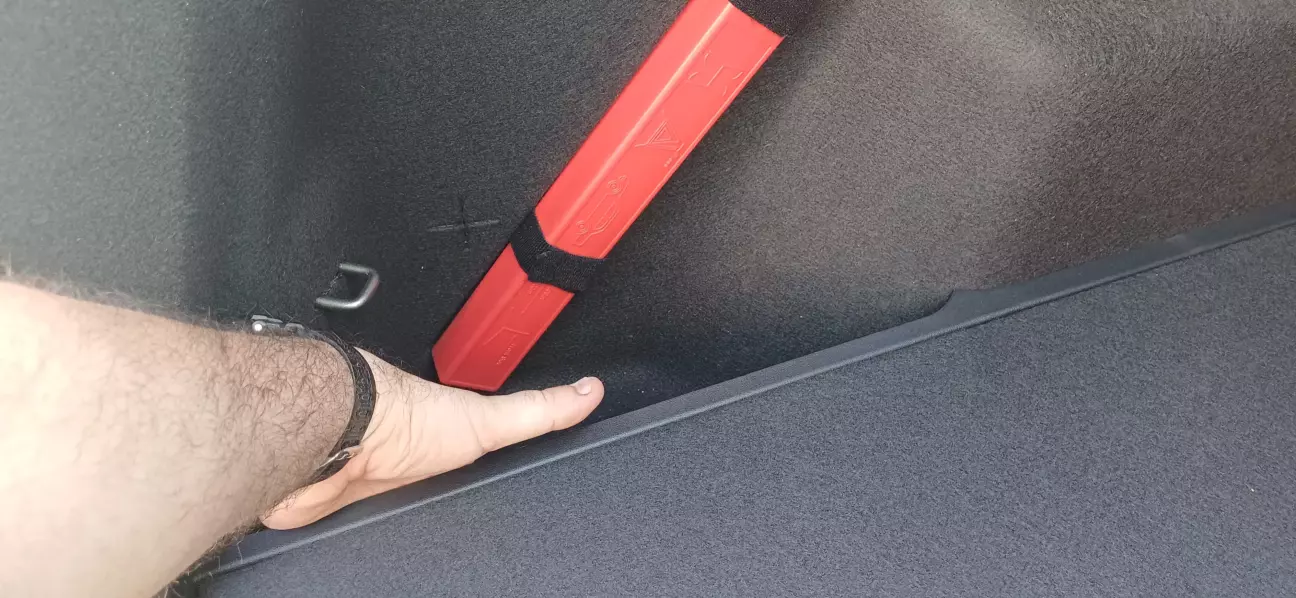

Бонусом, через встановлення кронштейнів (направляючих) бокові ніші обзавелись бортами і перетворились на кармани, що дозволяє туди запихувати будь-що не боячись що воно повипадає

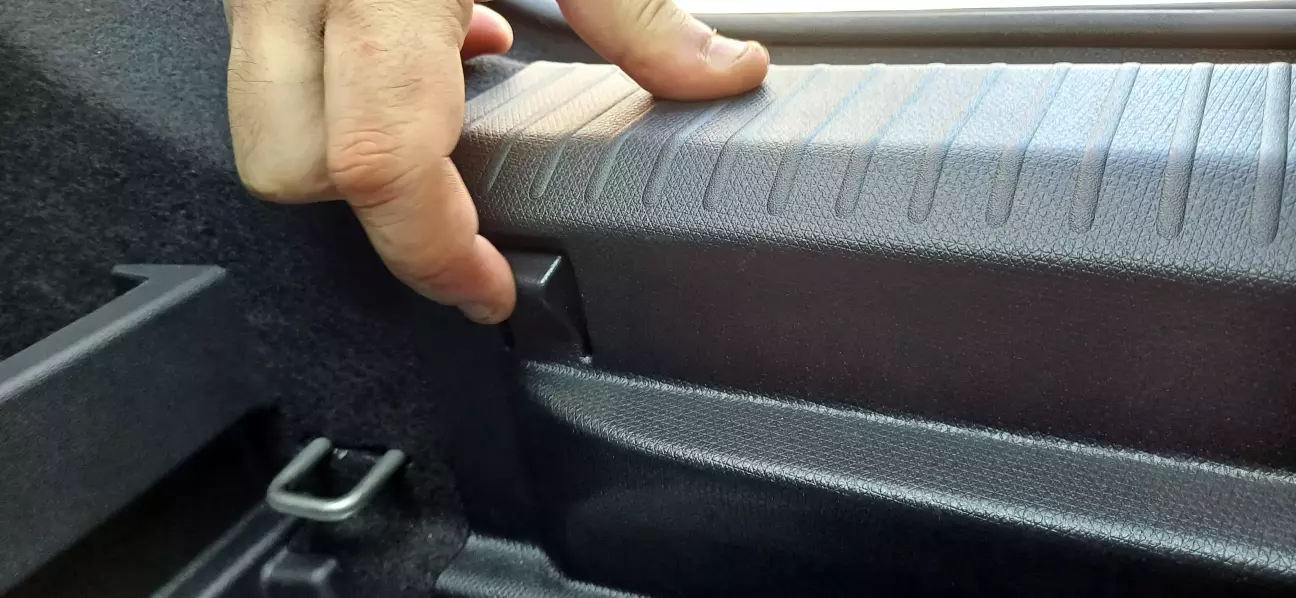

Також направляючі і полиця 2-го рівня підлоги спроектовані таким чином, що саму полицю можна трохи опустити, в разі необхідності покласти в багажник щось габаритне.

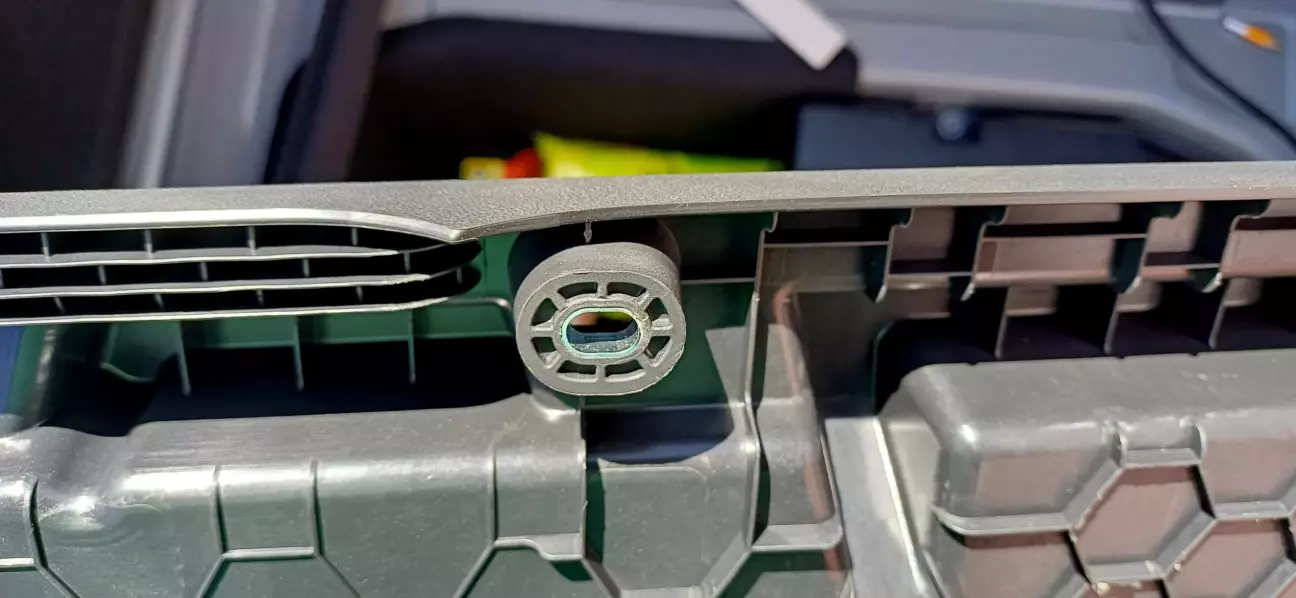

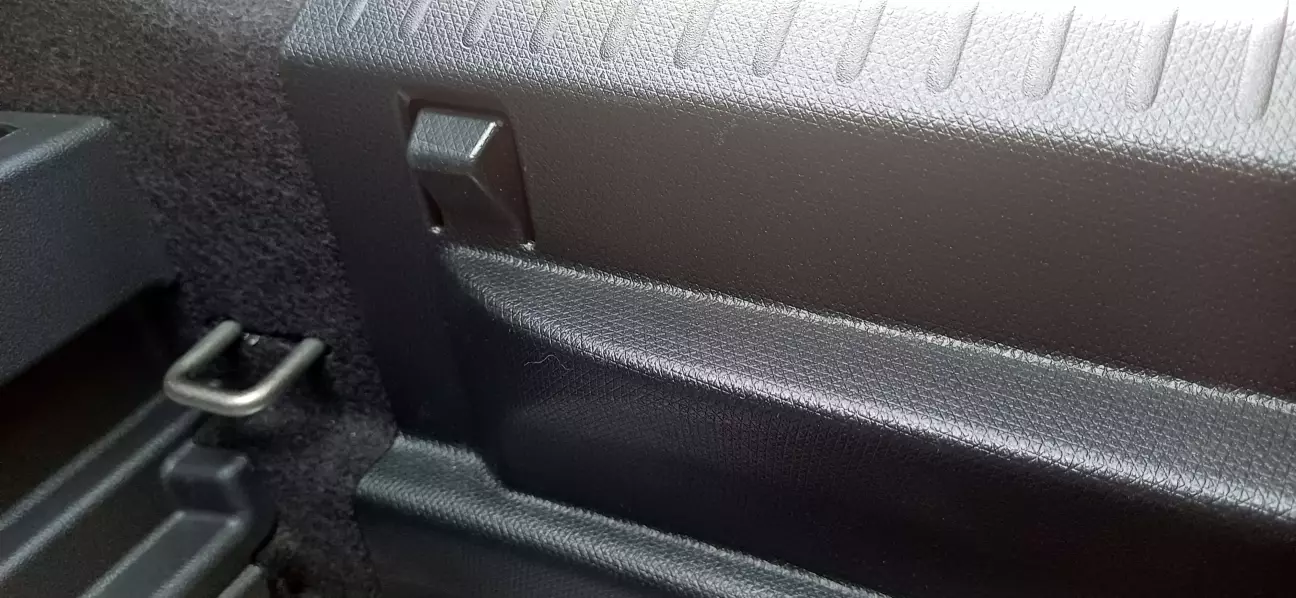

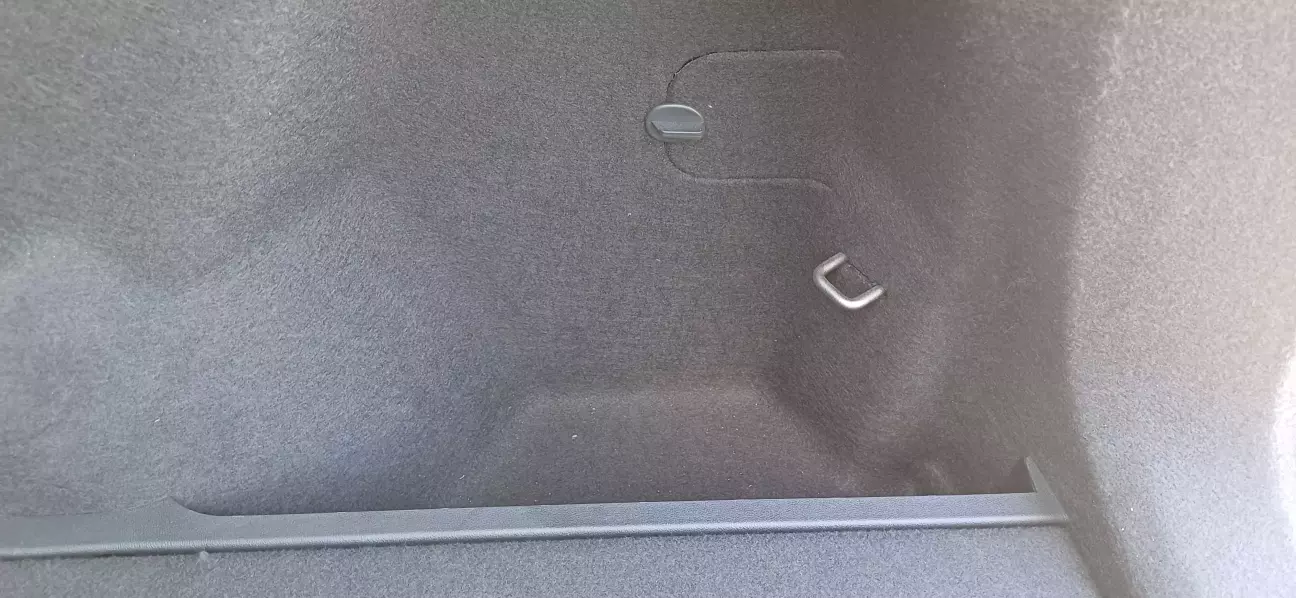

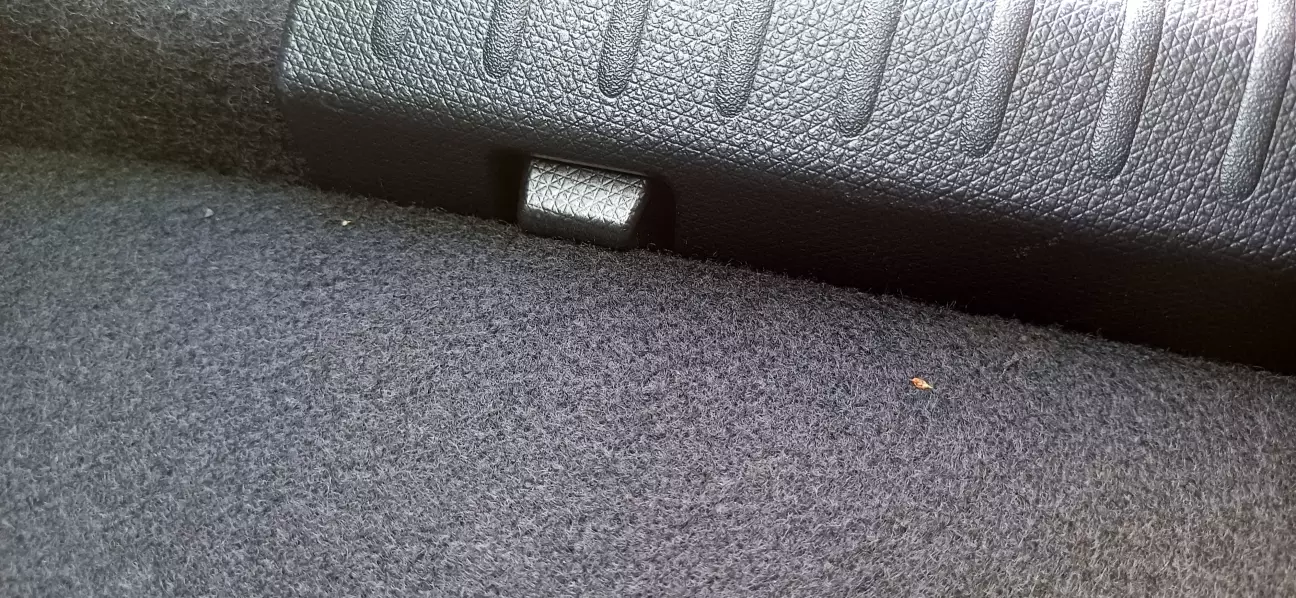

Пановле власники Volkswagen ID.UNYX, якщо ви не знаєте що це за фіксатори на пластиковій накладці панелі замка👇

То виявляється, що це фіксатори для полиці 2-го рівня підлоги😀Отак, хоч на Volkswagen ID.UNYX не передбачений 2-й рівень підлоги, але отвори і різьба в кузові, а також фіксатори полиці в Юніксі вже присутні😃

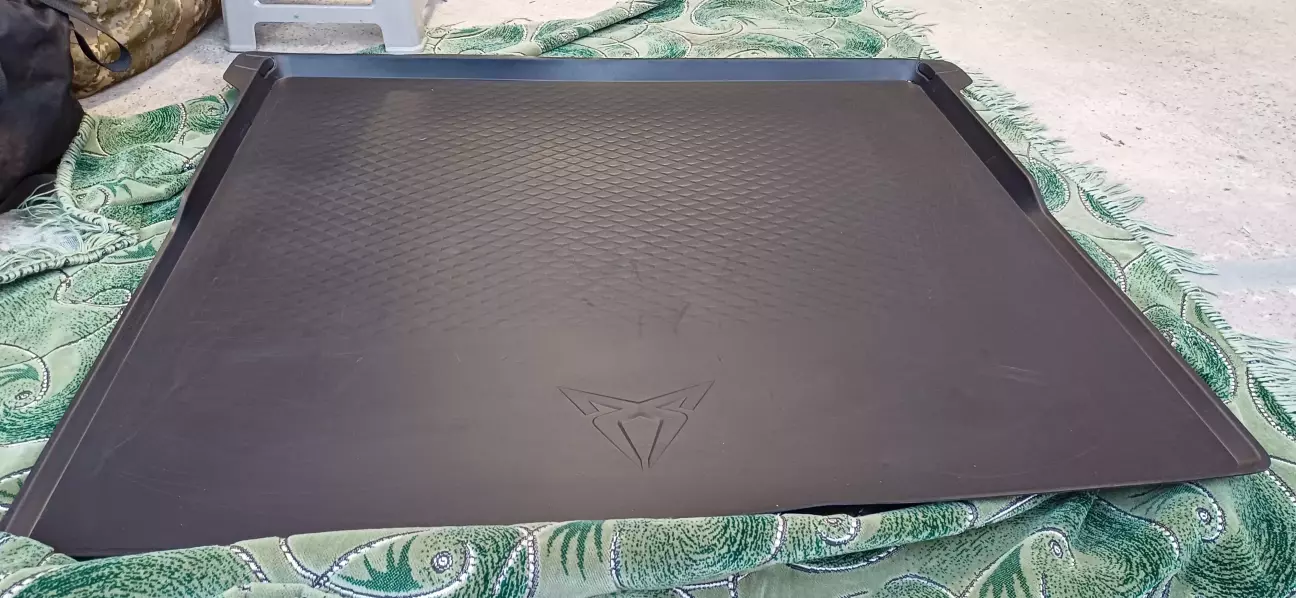

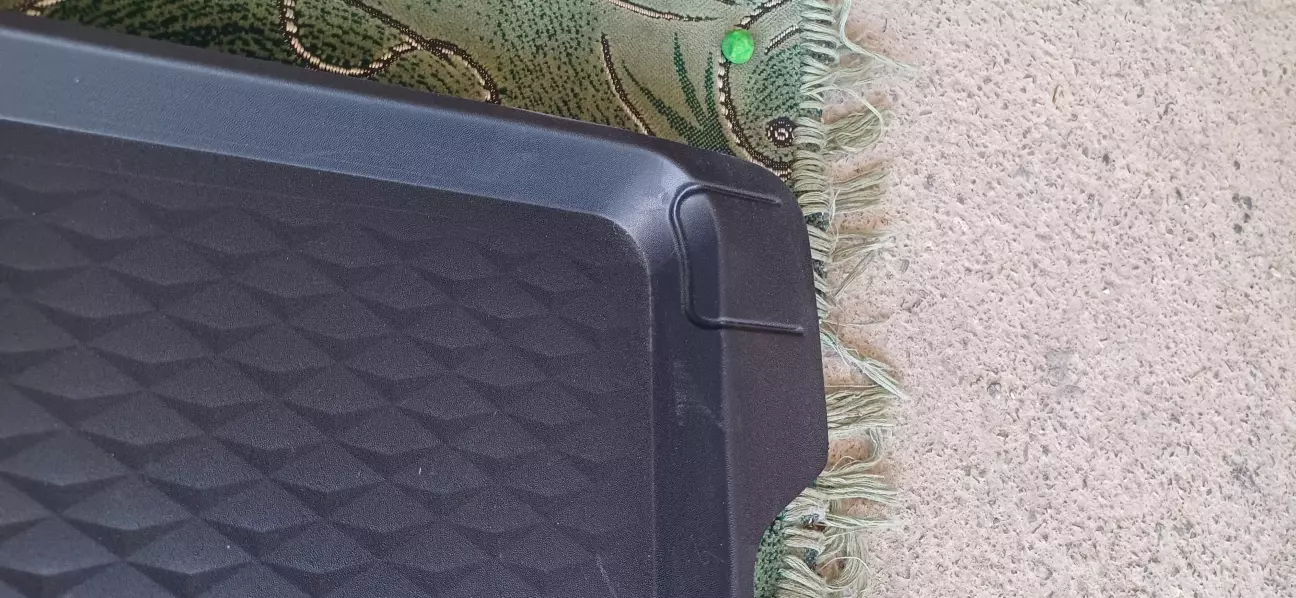

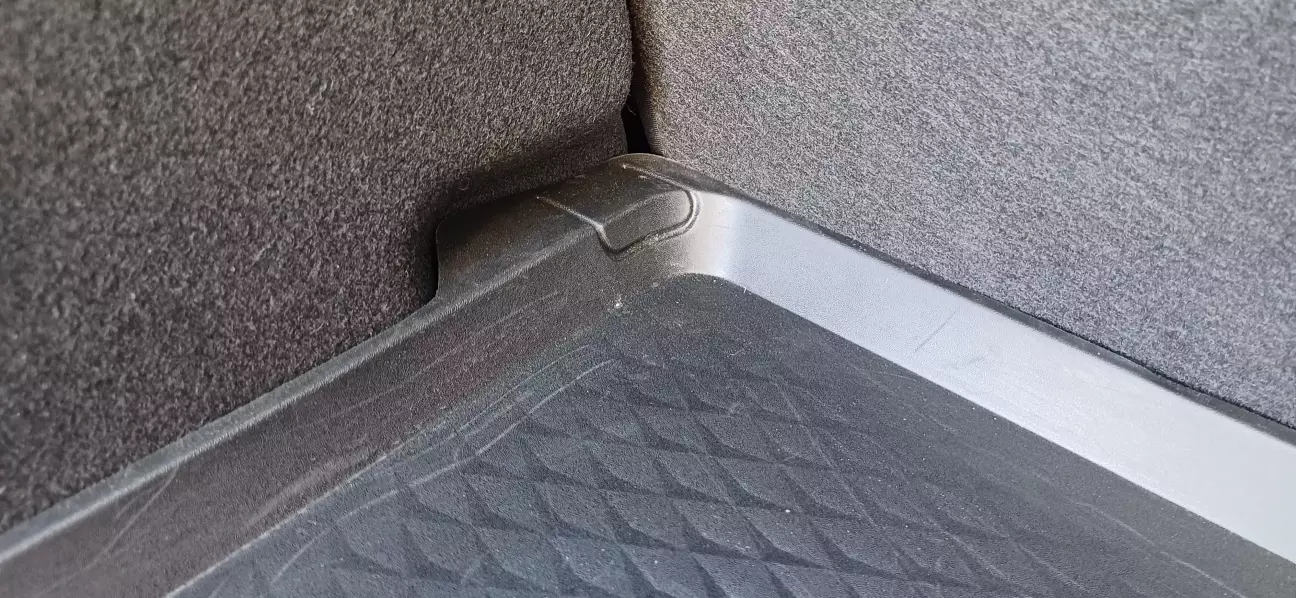

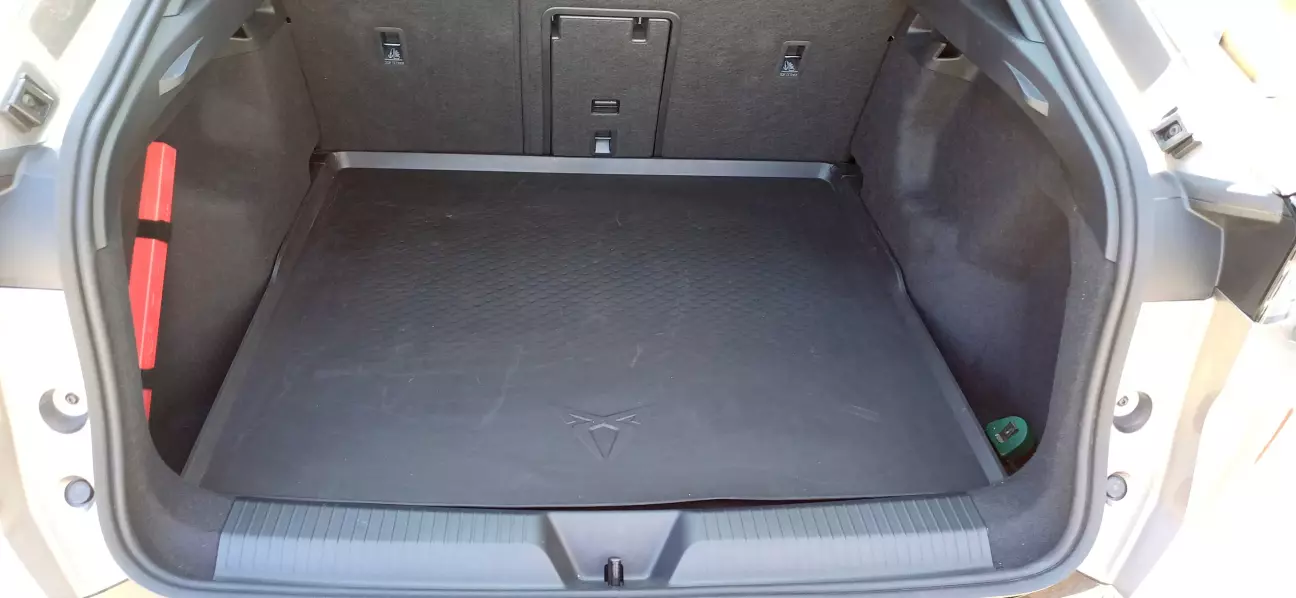

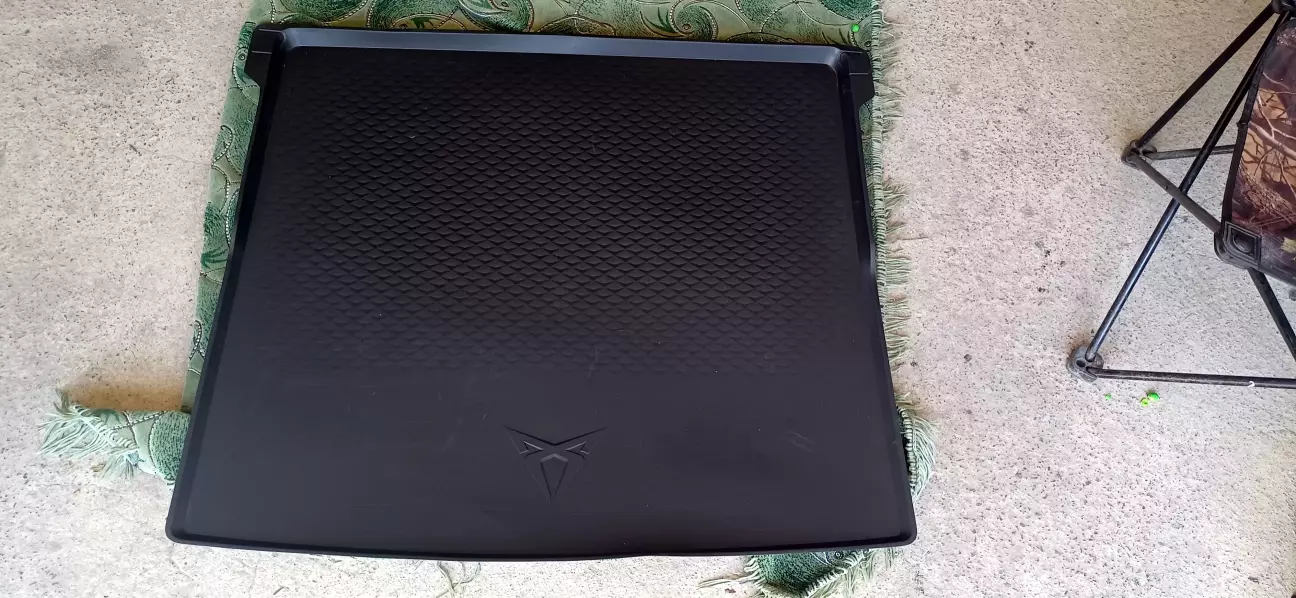

Ну і на кінець - килимок! Під 2-й рівень підлоги він трохи інший чим звичайний. Я вирішив придбати оригінальний (ОЕМ) від Cupra Tavascan

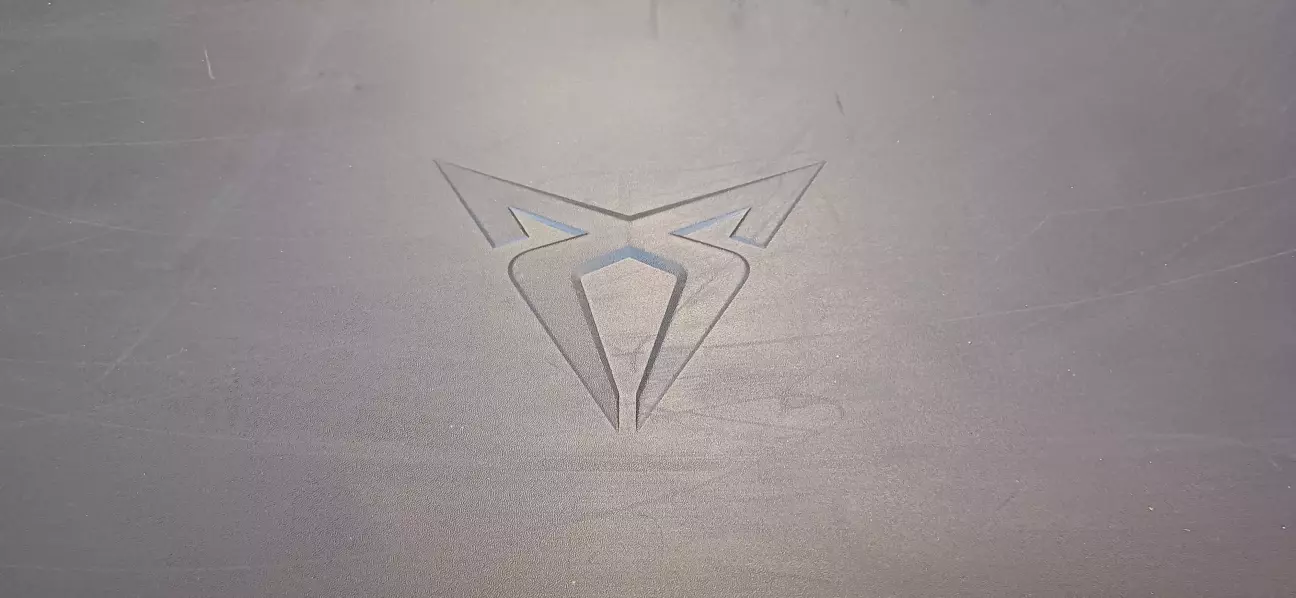

(5FL 061 201 A), ціна - 5402 грн. Він мені соподобався саме дизайном (ромбіками😊)

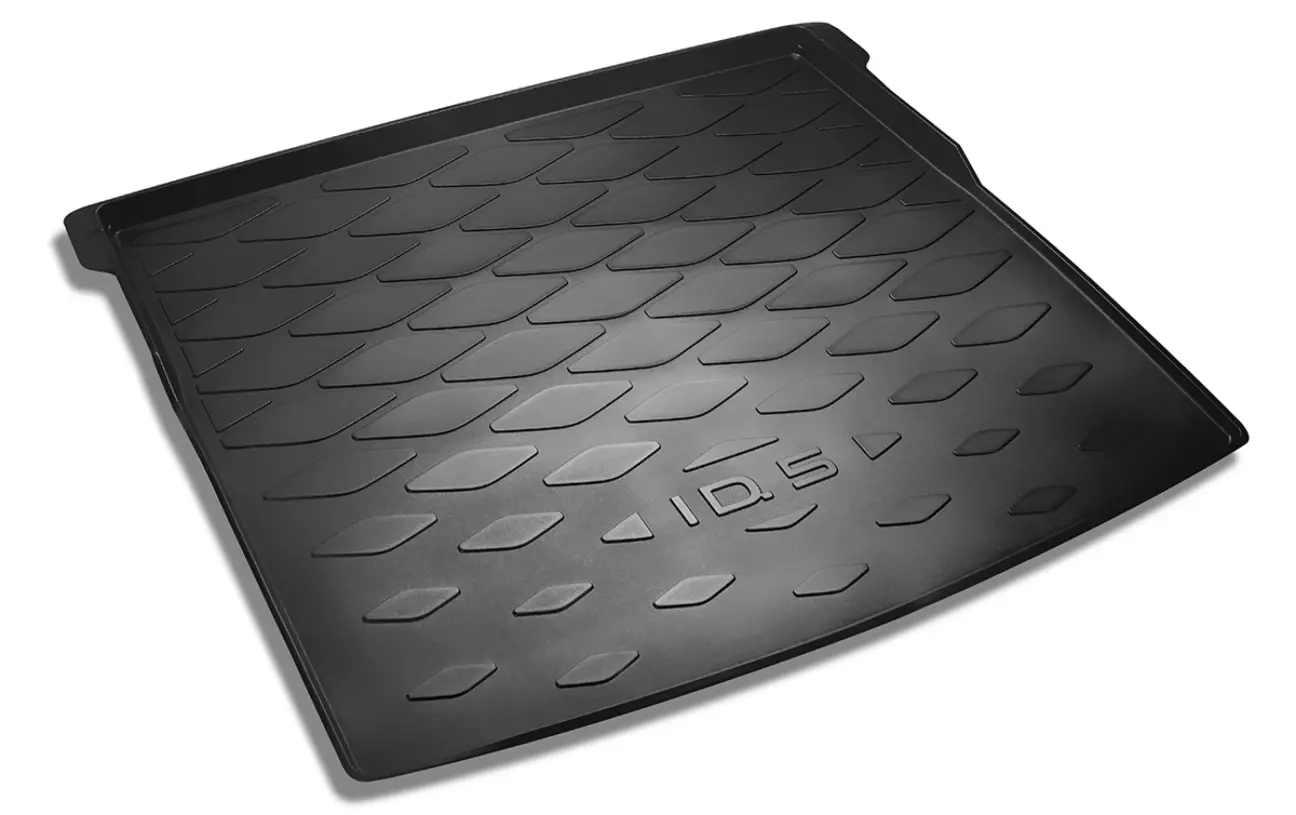

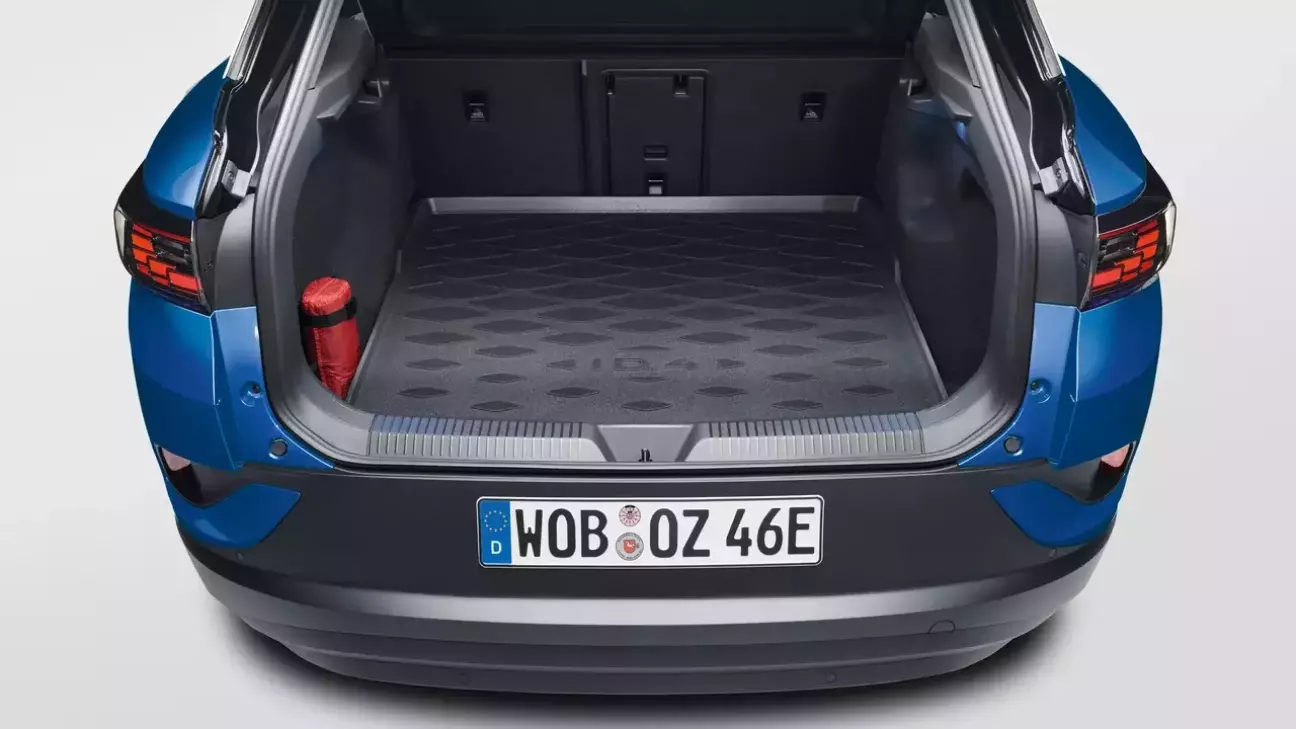

Також непогані штатні килимки є у Volkswagen ID.4/ID.5:

Гумовий Volkswagen ID.4 - 11A 061 160 A; Volkswagen ID.5 - 11E 061 160;

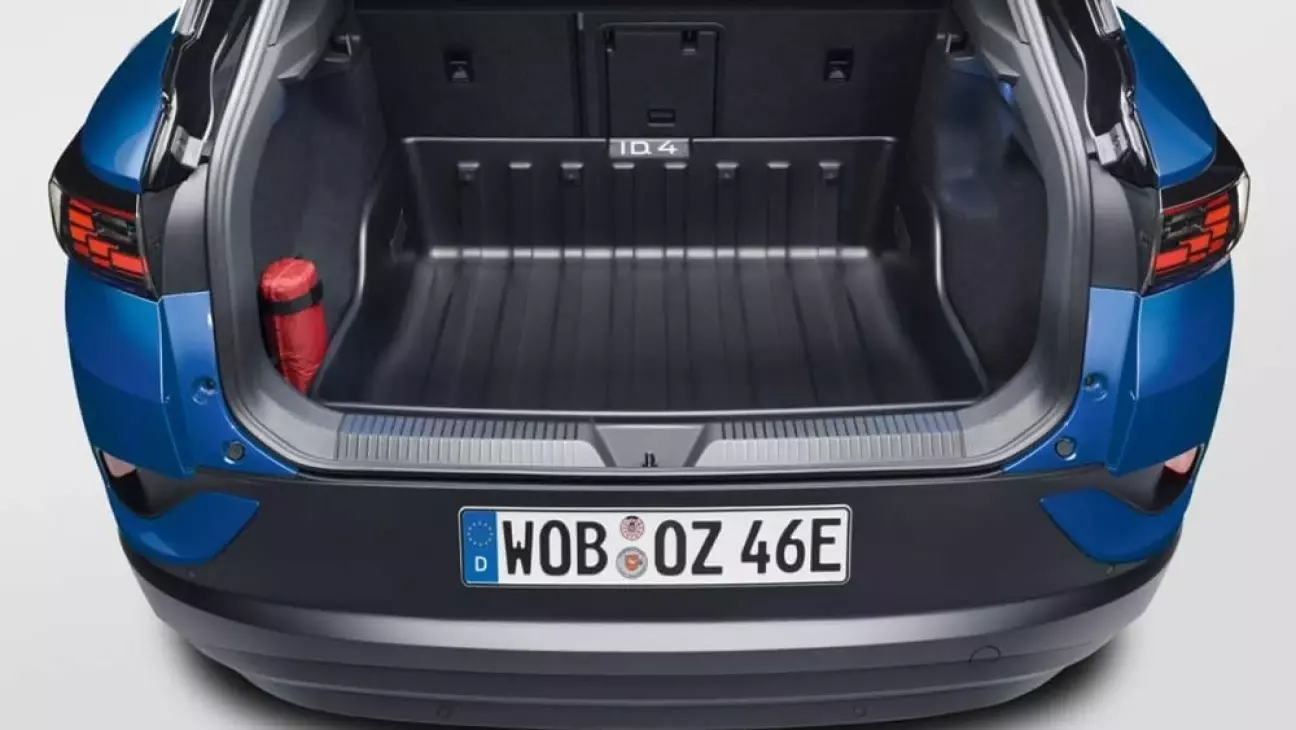

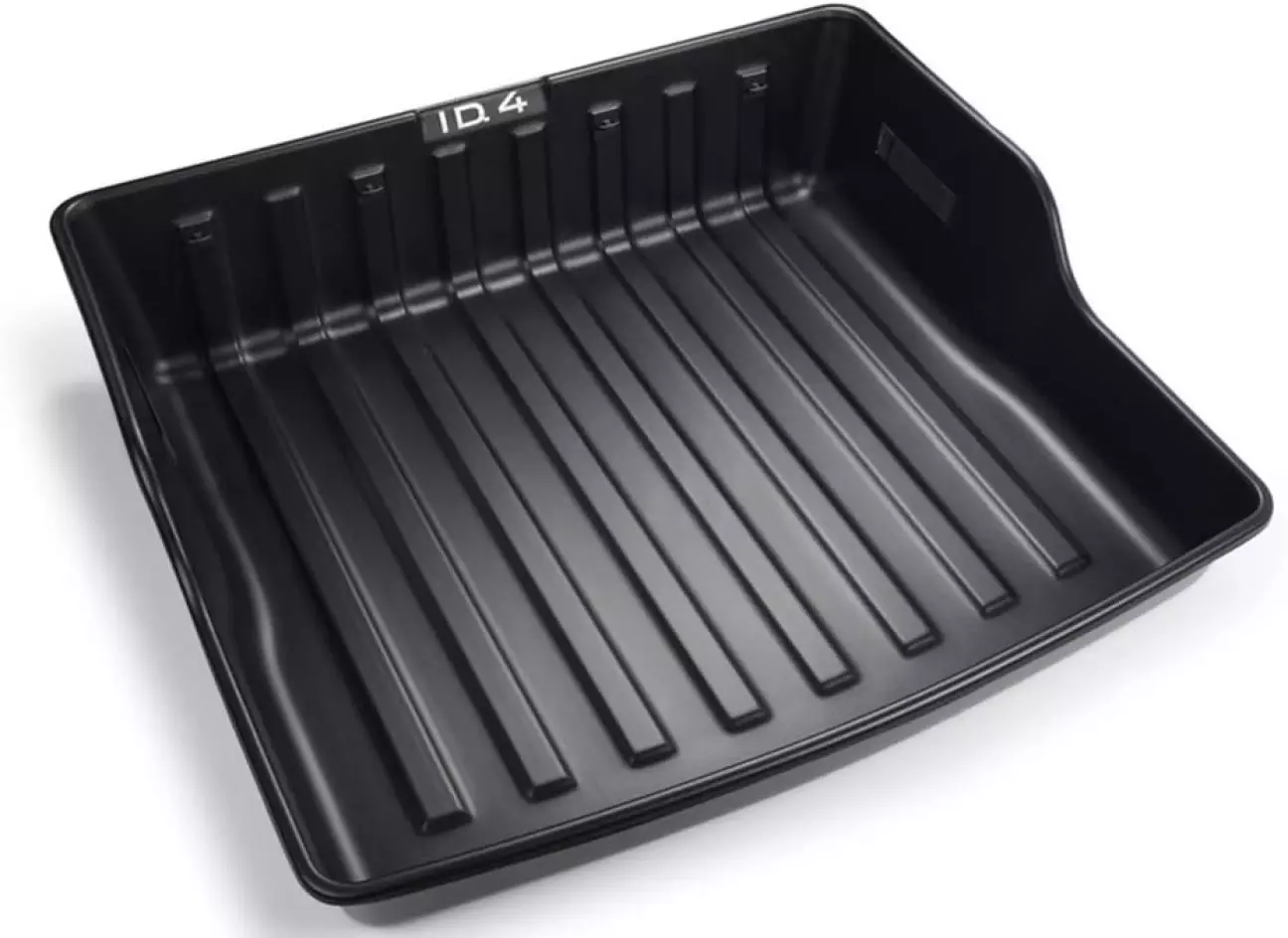

А є ще отаке, офіційно називається "піддон", але я його називаю "корито"😁

Volkswagen ID.4 - 11A 061 162; Volkswagen ID.5 - 11E 061 162;

На цьому поки все!

Далі буде...😉
