Топова бездротова зарядка в Jetta mk7. Продовжуємо мірятись Ваттами

Останнім кроком до позбуття дротів по передньому ряду сиднь в салоні, як я вже казав, мала стати бездротова зарядка в ніші для телефона

По заводу, така розкіш доступна для власників SEL і SEL Premium комплектацій. Ну як розкіш, чув багато скарг на те, що зарядка ця по факту нічого не заряджає, тому одразу націлився на топовий варіант серед можливих для цієї машини, хоча ціна, порівняно з барахлом з Алі - відрізняється ну прямо дуже суттєво. Ця зарядка встала мені щось в районі 8+ українських шекелів

Отже, її величність, 6VA035502

Почнемо з кінця - тести в бойовому режимі

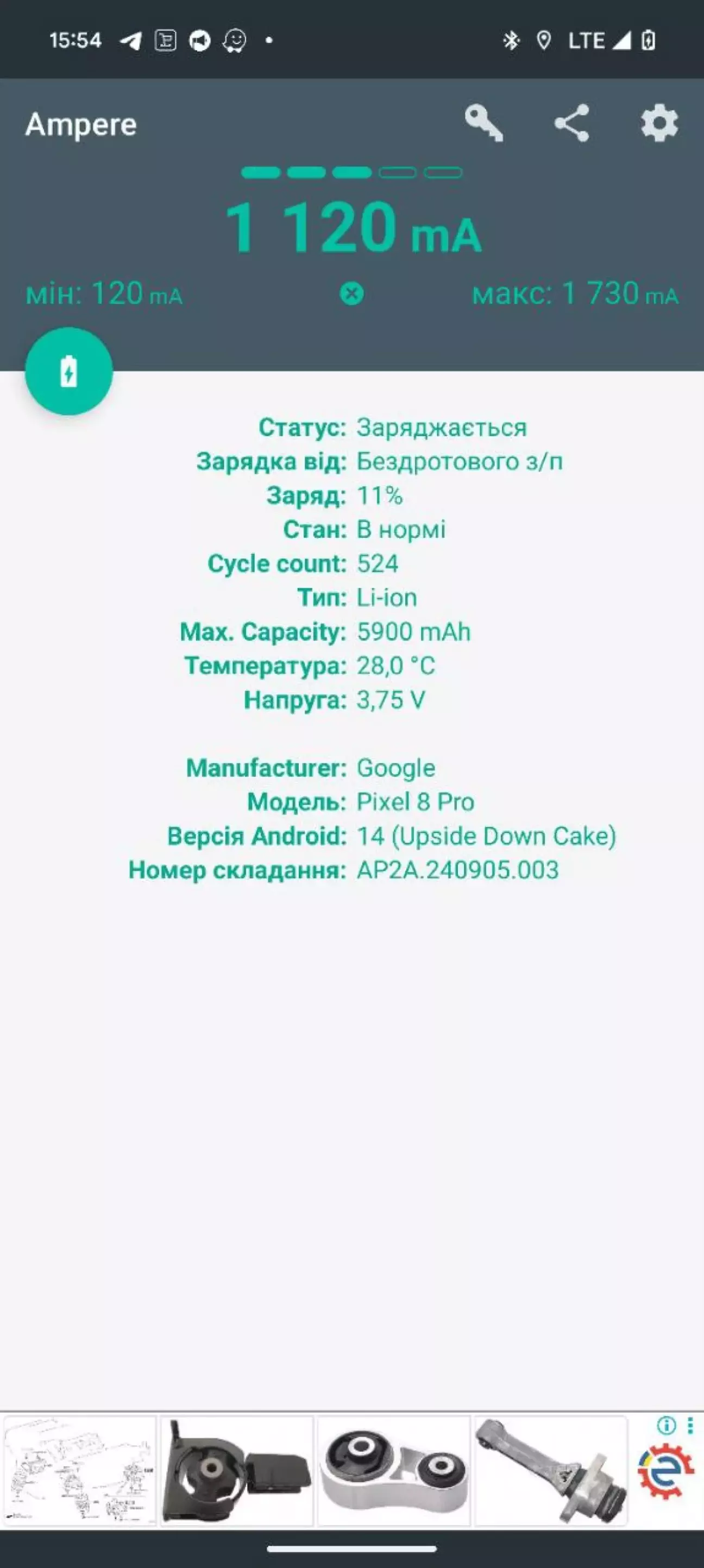

(Насправді не зовсім бойовому, оскільки під бездротову зарядку в нішу потрібен інший килимок - 17B863328B82V). Проте результат навіть на штатному килимку має бути вже показовим. І ось, на тестах бездротова зарядка показала себе наступним чином:

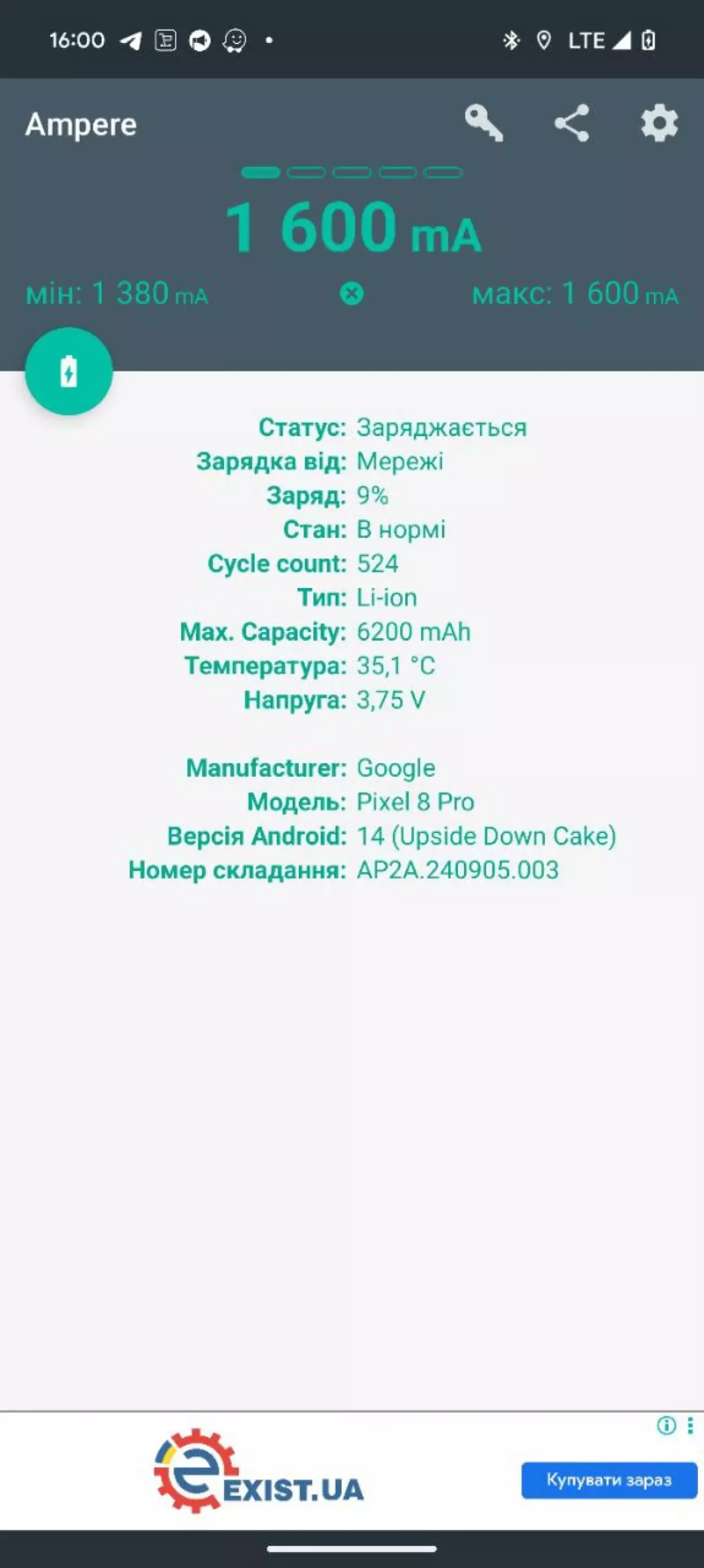

Для порівняння, замір тим же софтом зарядки з прикурювача:

Маємо пікові 6,48 Вт та 6 Вт відповідно. Середні показники будуть вищими, все ж у класичної дротової зарядки Що не дивно - свою роль грають позиціонування телефону на площадці, електромагнітні завади, килимок не призначений для роботи з цією фічею тощо, бездротова зарядка менш стабільна за визначенням, див від неї не чекаємо

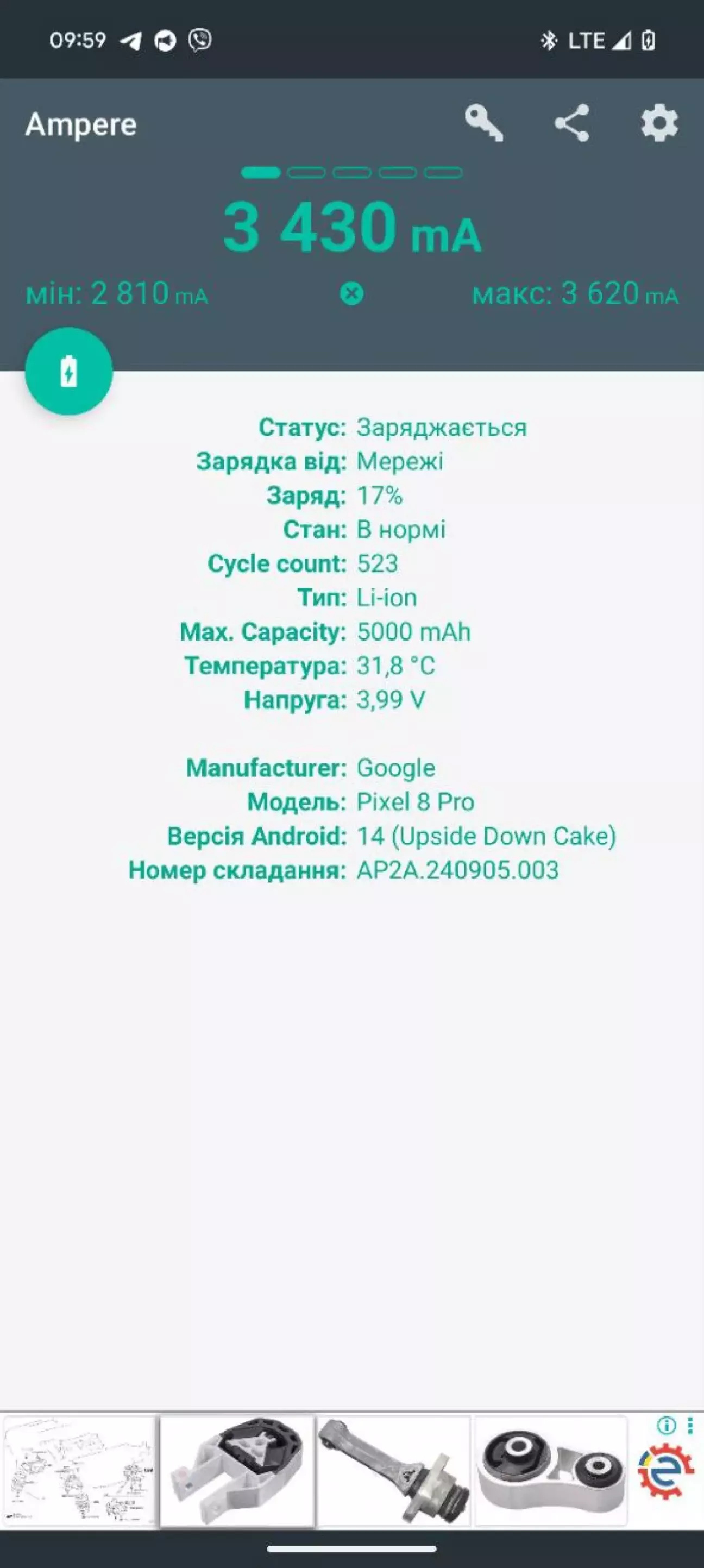

Для порівняння, ось замір зарядки тим же софтом вдома від блочка, який здатний видати до 65 Вт

Тут ми можемо вже говорити про чесні 15 Вт, які переварює телефон (нагадую, в усіх замірах використовується Google Pixel 8 Pro, апарат сам по собі досить вимогливий до зарядних пристроїв і просто плюне вам попередженням в лице, якщо ви сунете в нього китайський шнурок за 50 гривень увімкнутий в блочок котрий дістався ще в спадок від бабусі з Nokia. А якщо ви це попередження проігноруєте, то на зарядці у вас телефон просто буде повільно розряджатись)

Всі 3 заміри робились (як ви і самі бачите) на приблизно однаковому рівні заряду, і за проміжок в 2 хвилини

Окремим дописом в майбутньому зроблю замір вже з новим килимком

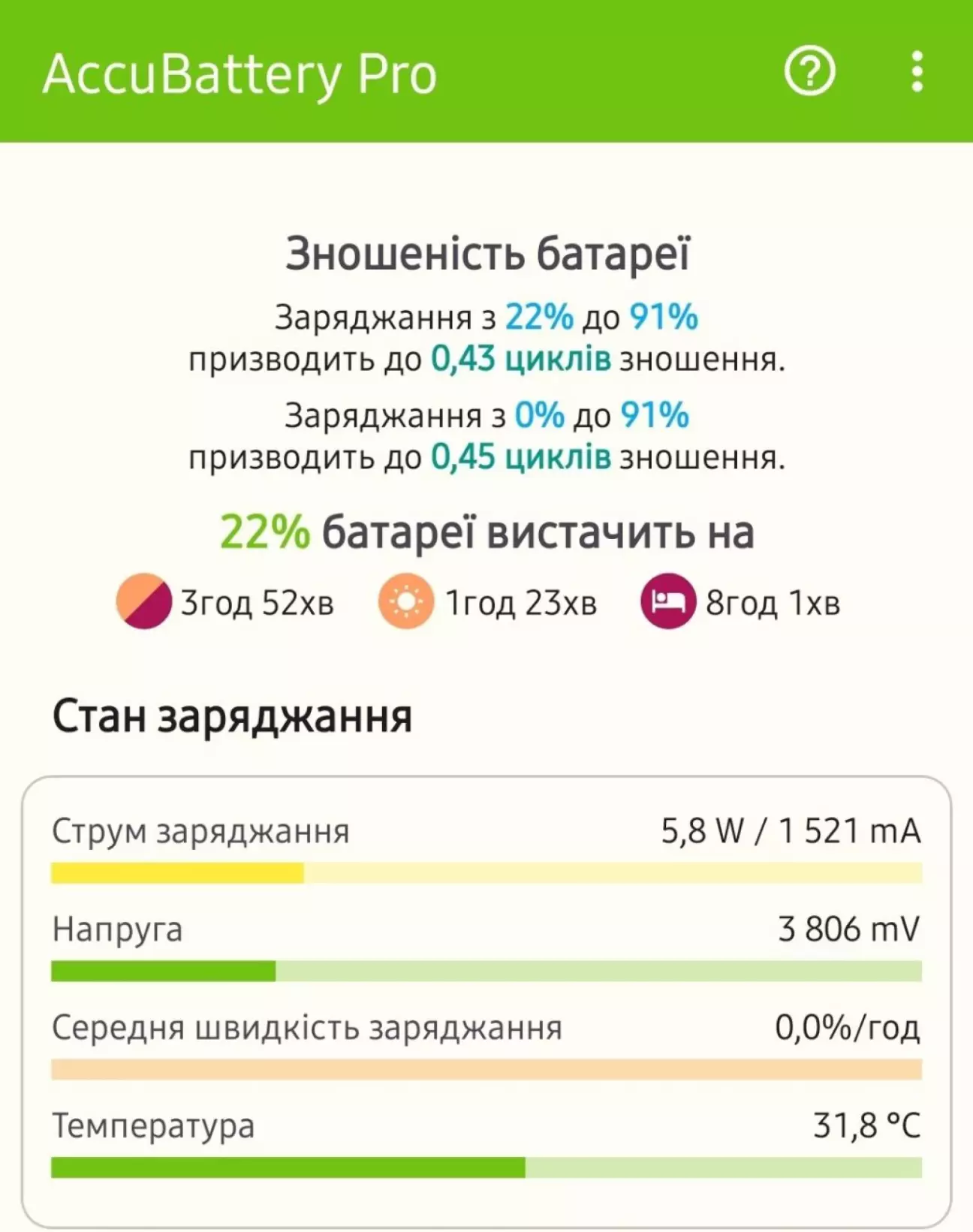

Вобщем. Так чи інакше, а бездротовий і дротовий тракти в моїй машині показали себе досить пристойно, будем юзать. Не зарядка вдома звісно, хоча @ivmulder тут поділився тим, що видає його домашня бездротова зарядка на 15 Вт:

Ну і результат - фактично в межах того, що видає 6VA035502

Ідемо далі - монтаж

Для встановлення бездротової зарядки нам знадобиться:

• 4B0971978B - фішка для підключення зарядки
• 2 метри 0.5 дротів (по метру різного кольору)
• 17B863328B82V - новий килимок
• 6VA035502 - сама зарядка (бажано)

По-перше, треба добратись до мультимедіа і зняти її. Це, насправді, буде найскладнішим етапом роботи

Коли доберетесь до фішки мультимедіа, виймаємо сірий блок контактів з фішки і запіновуємо в нього 2 дроти - в 5 пін та в 11 пін (вони пронумеровані)

Розпіновка однакова для Composition Colour, Composition та Discovery Media, MIB Regio

Далі - тягнемо ці проводи, які ми запінували, по торпеді вниз, через блок клімату і поличку для телефона під заглушку бездротової зарядки. Сама заглушка виймається пластиковими лопатками без жодних проблем

І от, коли ми опинились під заглушкою - збираємо проводку до купи і пінуємо фішку 4B0971978B (піни на ній також пронумеровані):

1 пін фішки - 12 В

2 пін фішки - 5 пін сірого блоку контактів фішки мультимедіа
3 пін фішки - 11 пін сірого блоку контактів фішки мультимедіа
4 пін фішки - маса
5 пін фішки - опціонально, йде в блок BCM, але оскільки на своїй шкурі поки не зробив цього - тут не пишу

Масу і 12 В брав з прикурювача

@Markella має запінований 5 пін в BCM, каже, що вся роль цього блоку в плані бездротової зарядки - щоби показувати на мультимедіа сповіщення про те, що зарядка йде, або, що телефон криво лежить

Ідемо далі - кодування

Ідемо в блок 5F, Адаптації

interlink_box_pmw - installed

interlink_box_wireless_charging - installed

Усьо

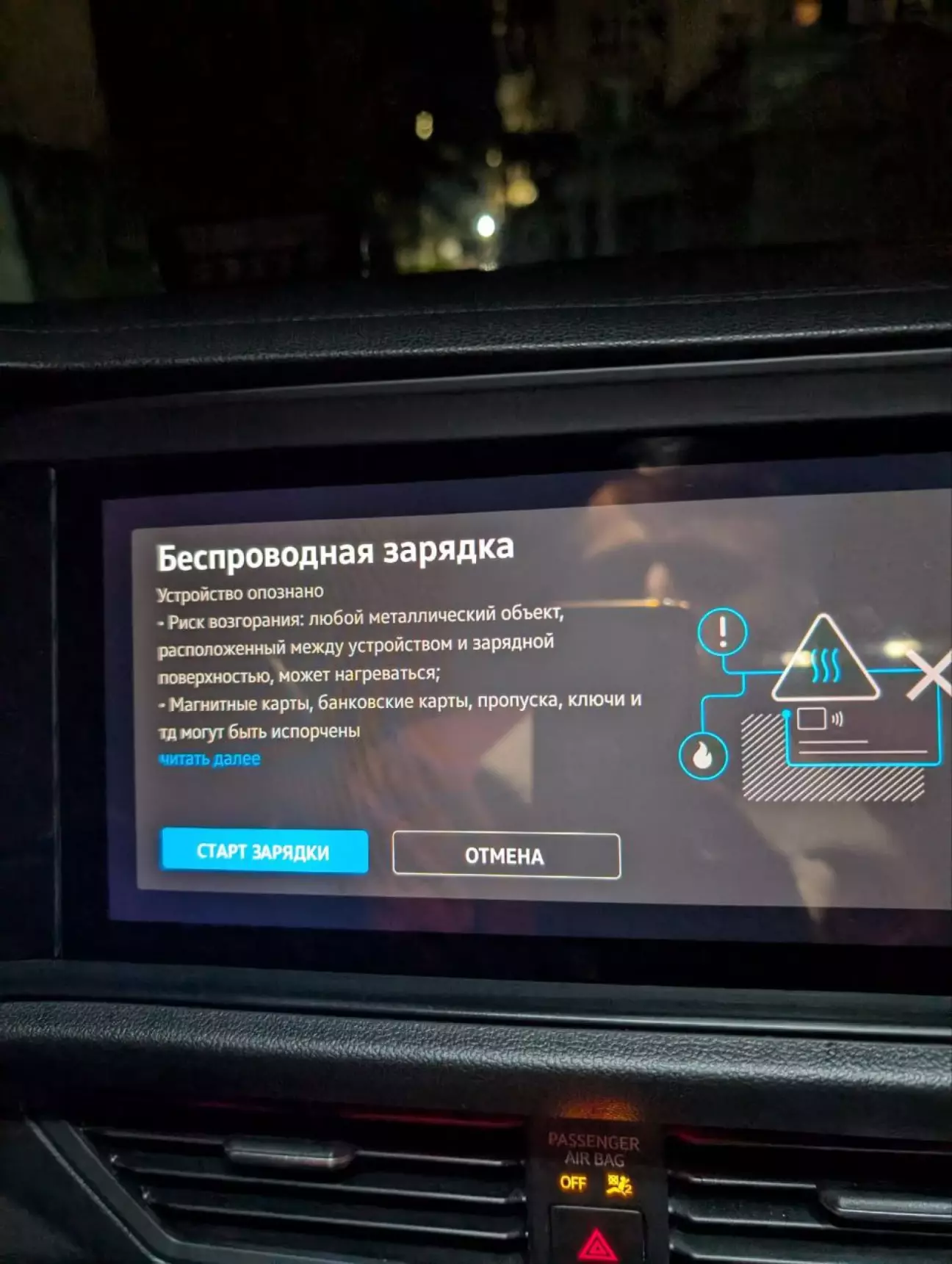

Кладемо телефон на площадку:

І відкриваємо шампанське на честь ще одного ретрофіту
