Всім привіт, мене весь час напружував вигляд нашого (убогого (ІМХО)) щитка приладів
Минав час, доки доробляв різні проекти і тут випадково натрапив на маркетплейсі на послуги з виготовлення шкал, людина пообіцяла зробити.
Для дослідів був куплений на розбиранні щиток приладів із бензинової машини

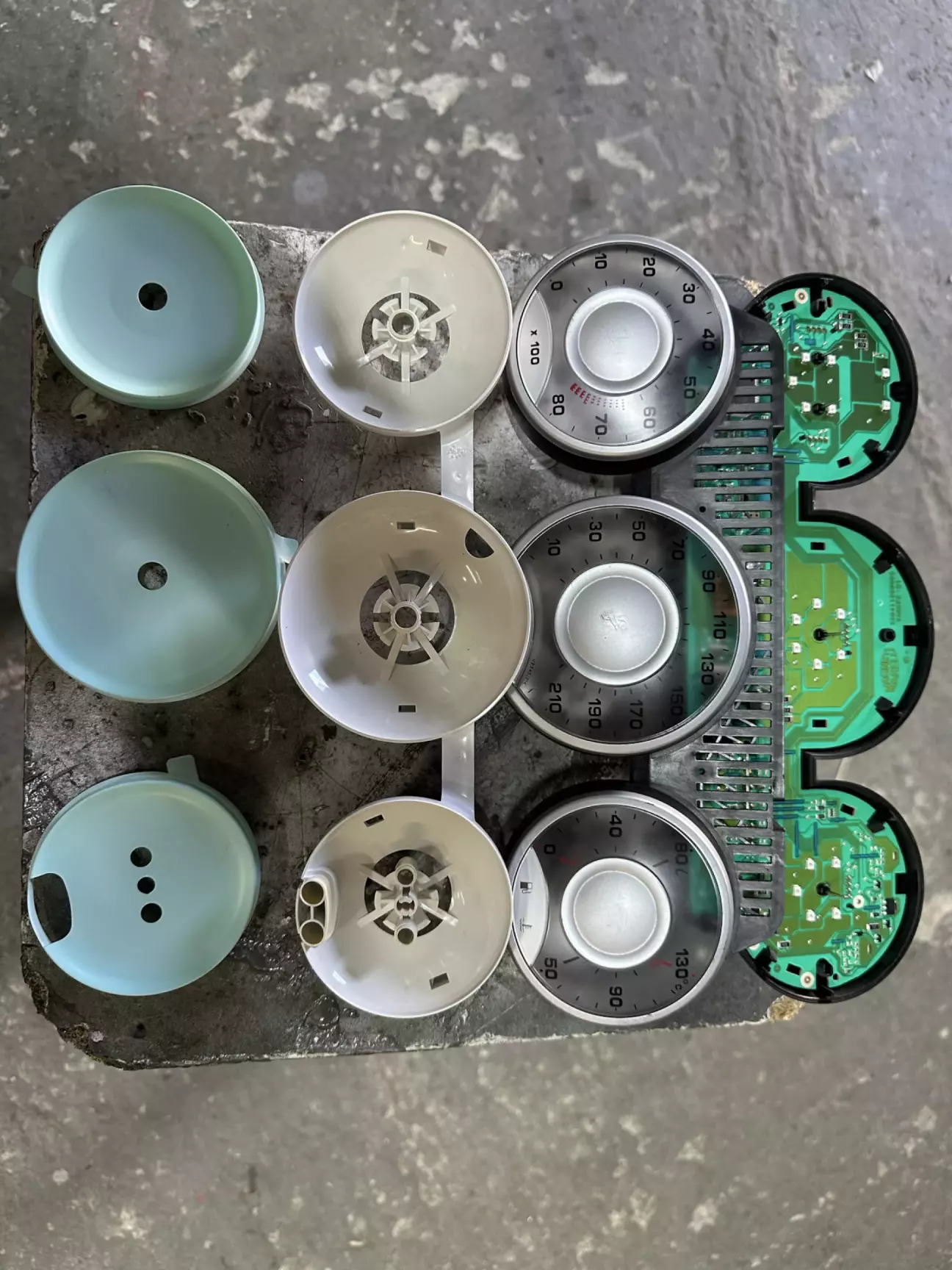

Так виглядає рідний щіток в розібраному стані

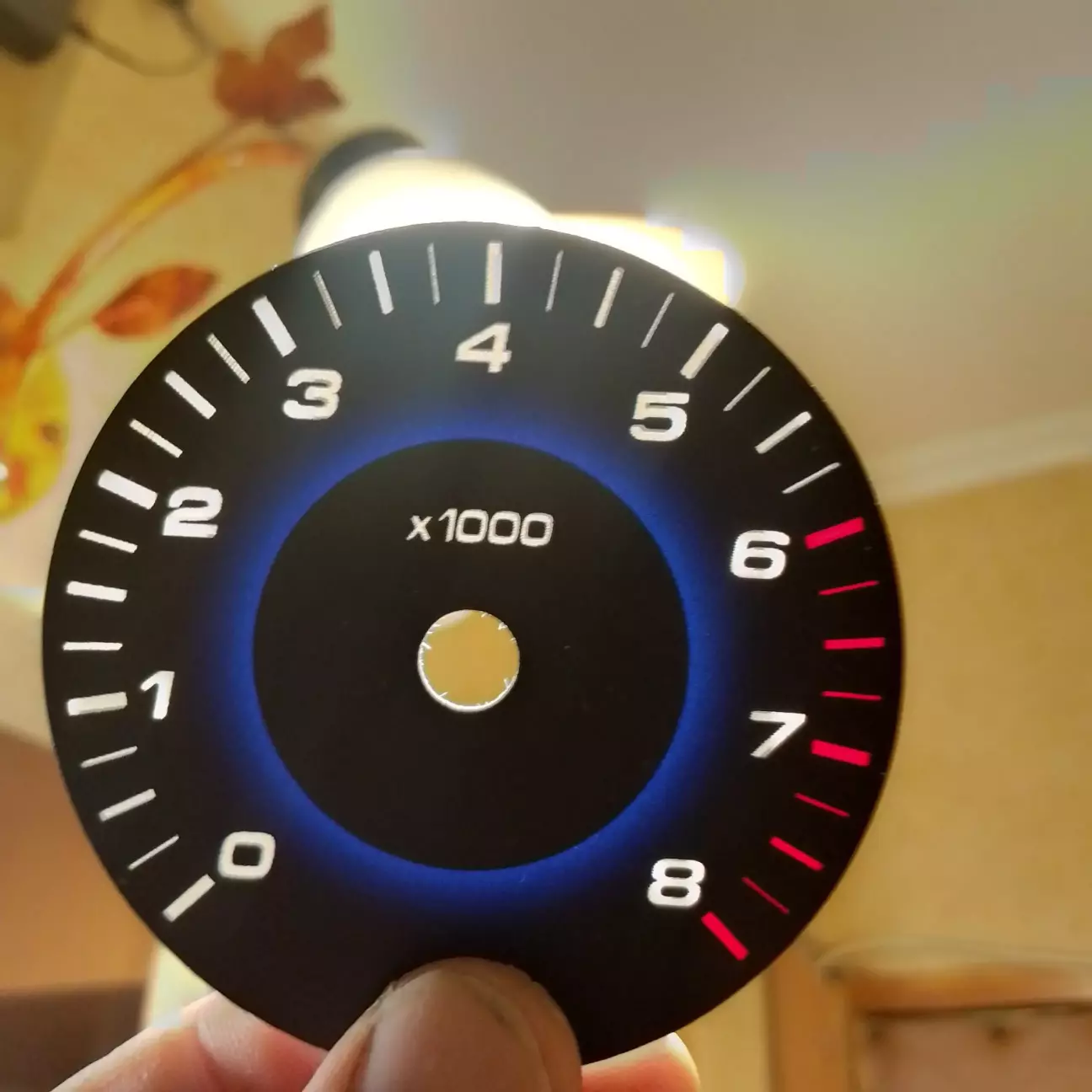

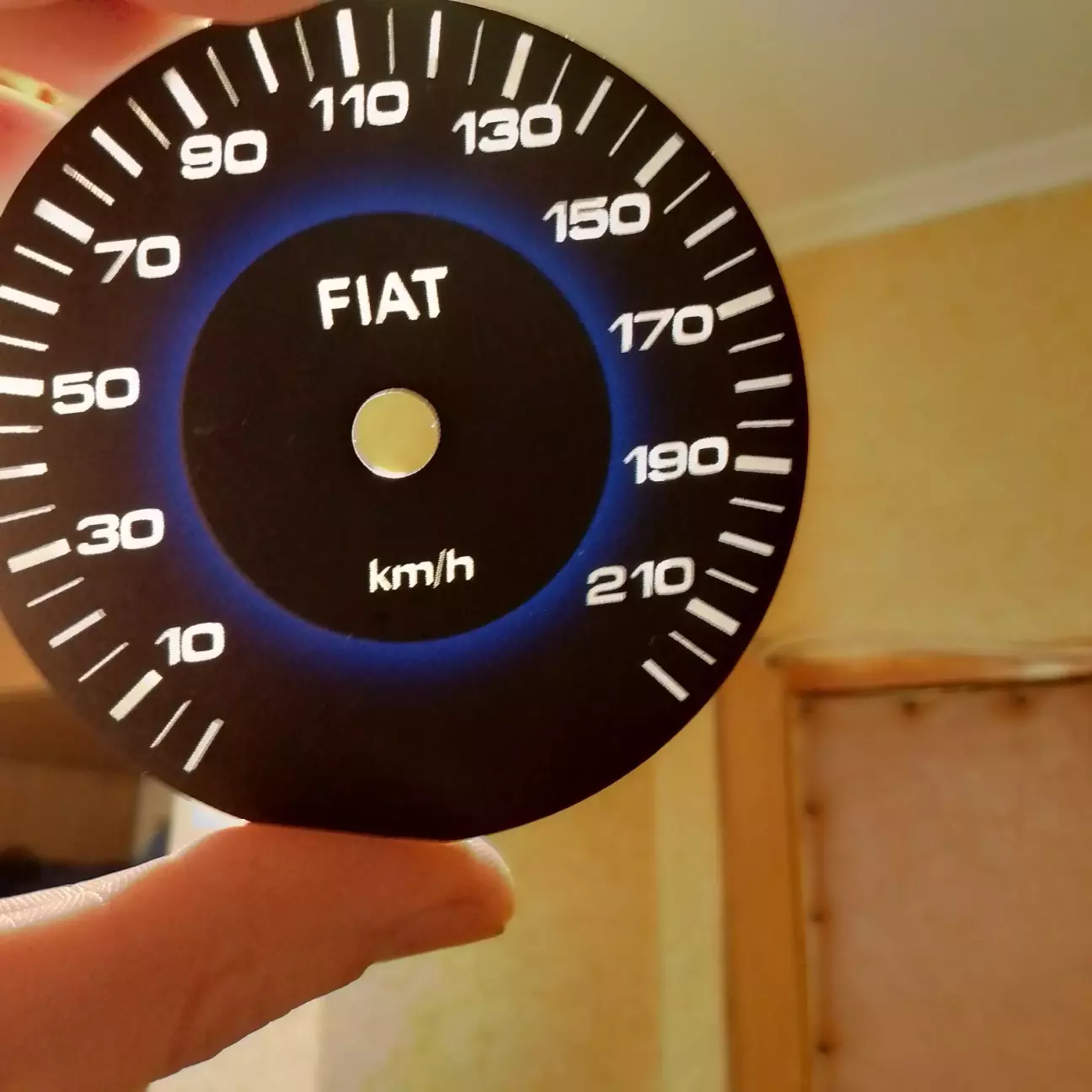

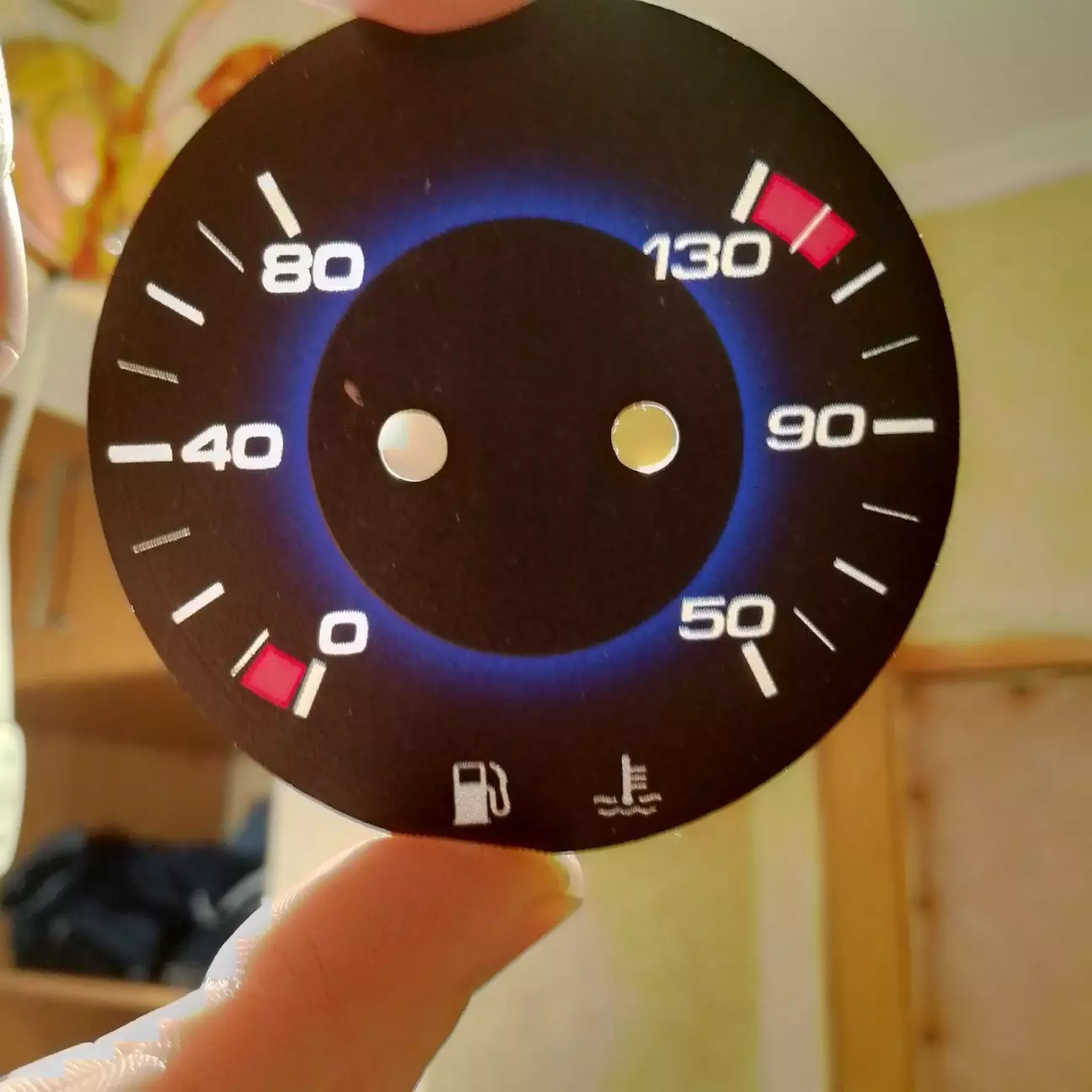

На маркетплейсі знайшов оголошення про виготовлення шкал на щітки приладів різних авто, і погодив вигляд самих шкал

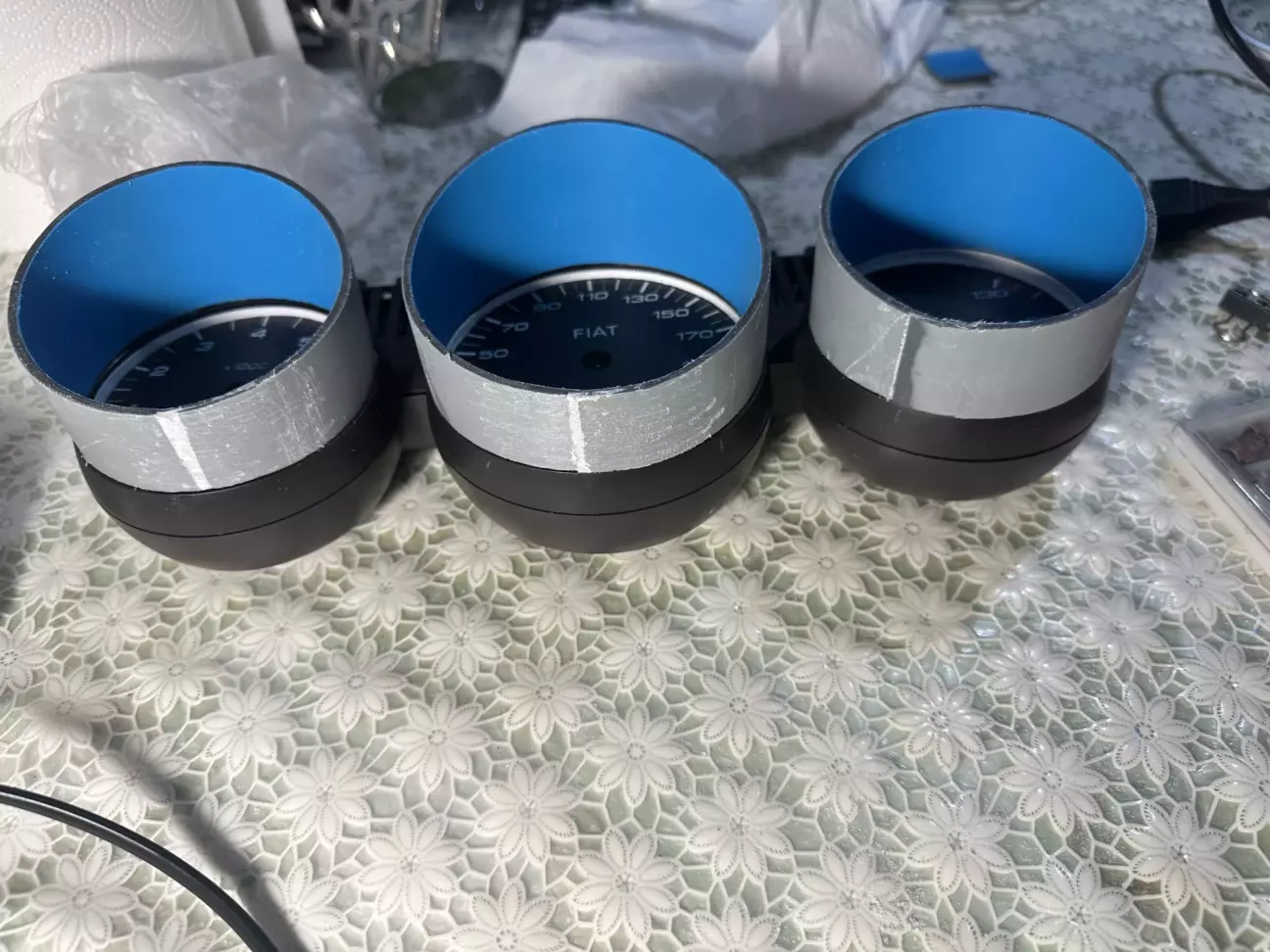

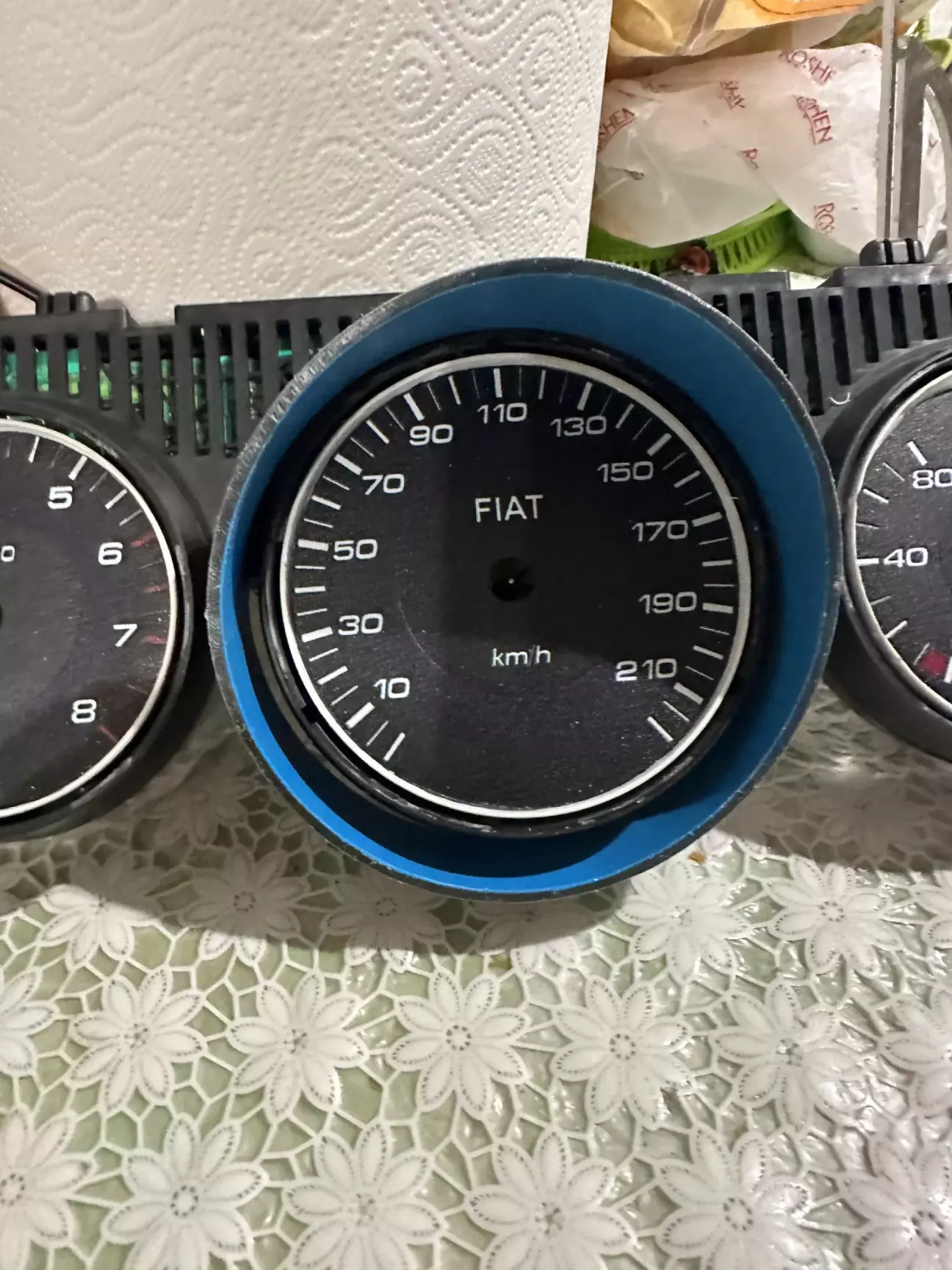

Тепер треба було поставити ці шкали та виготовити козирки під них, для цього взяв на роботі шматок каналізаційної труби

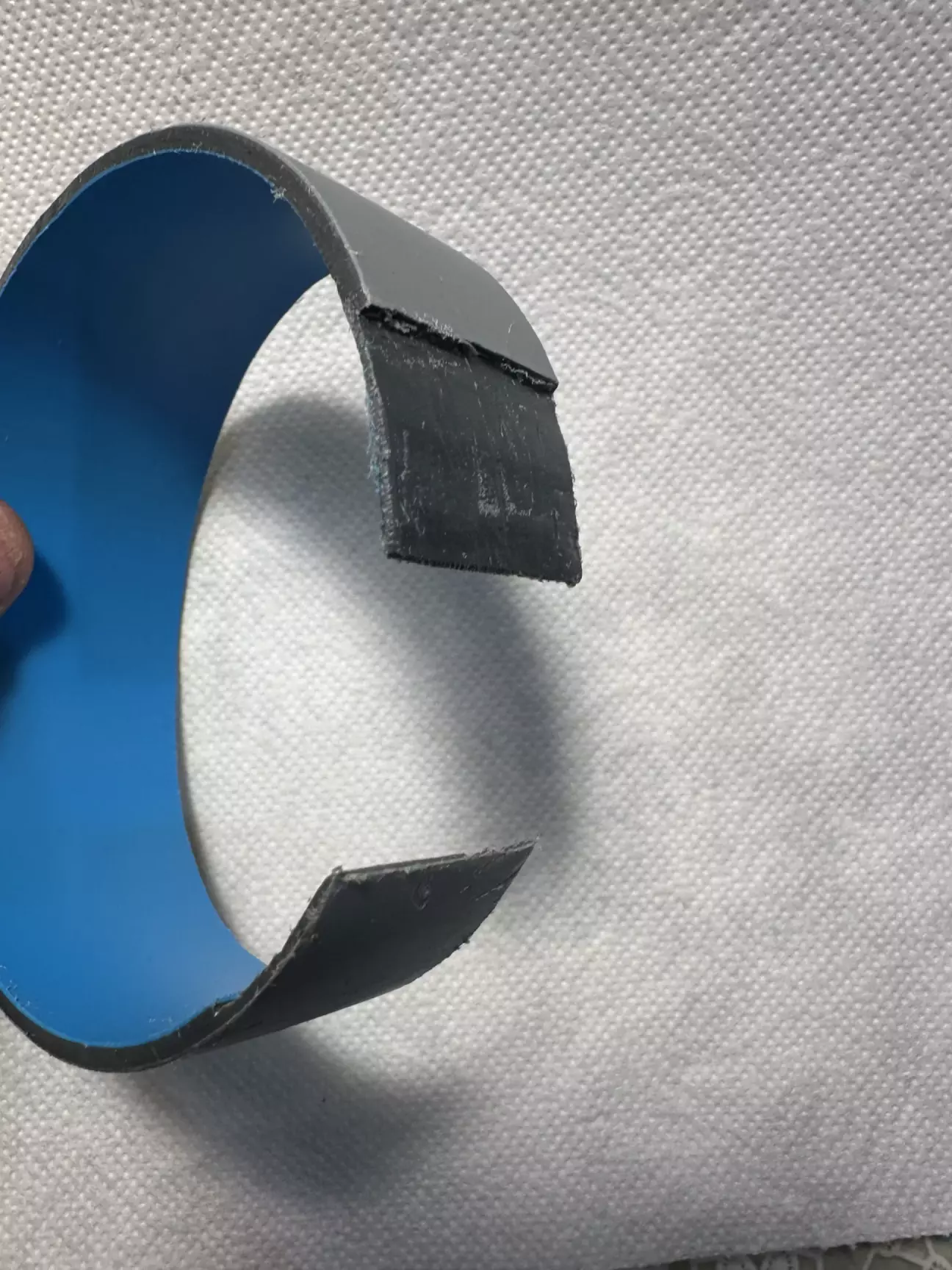

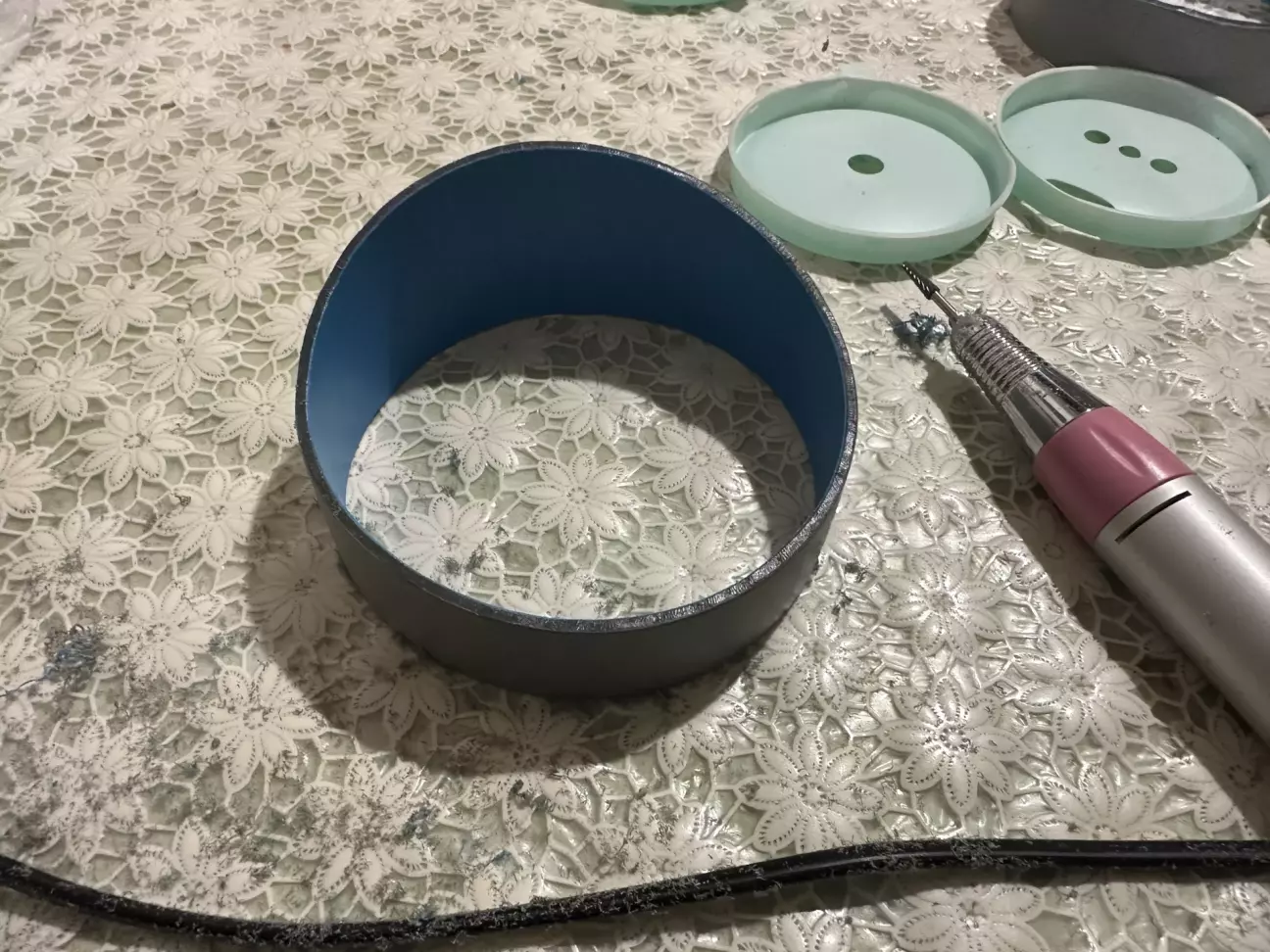

Вирізав такі сигменти з замками для проклеювання

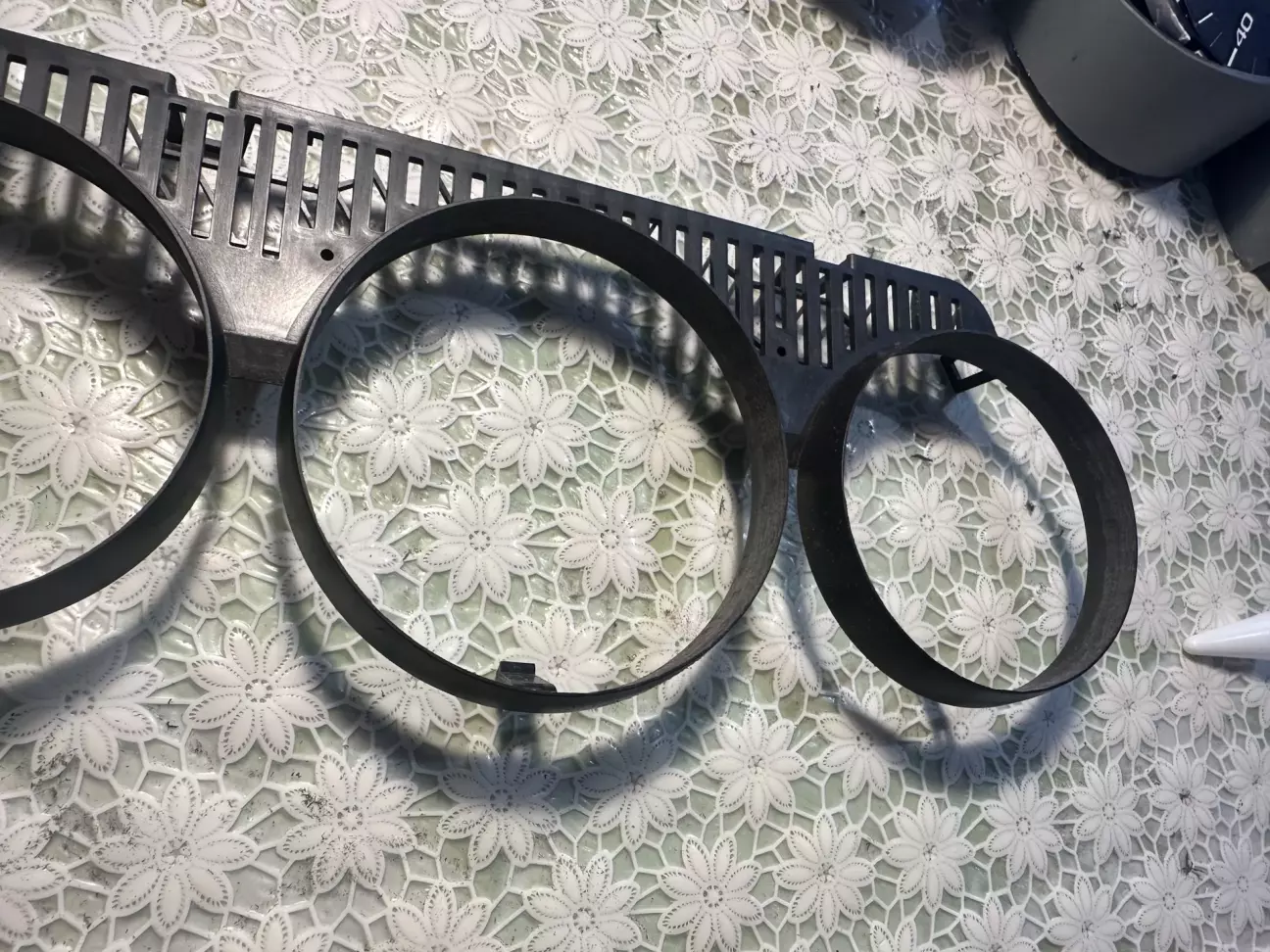

Рамку рідного щитка доробив збільшивши внутрішні отвори

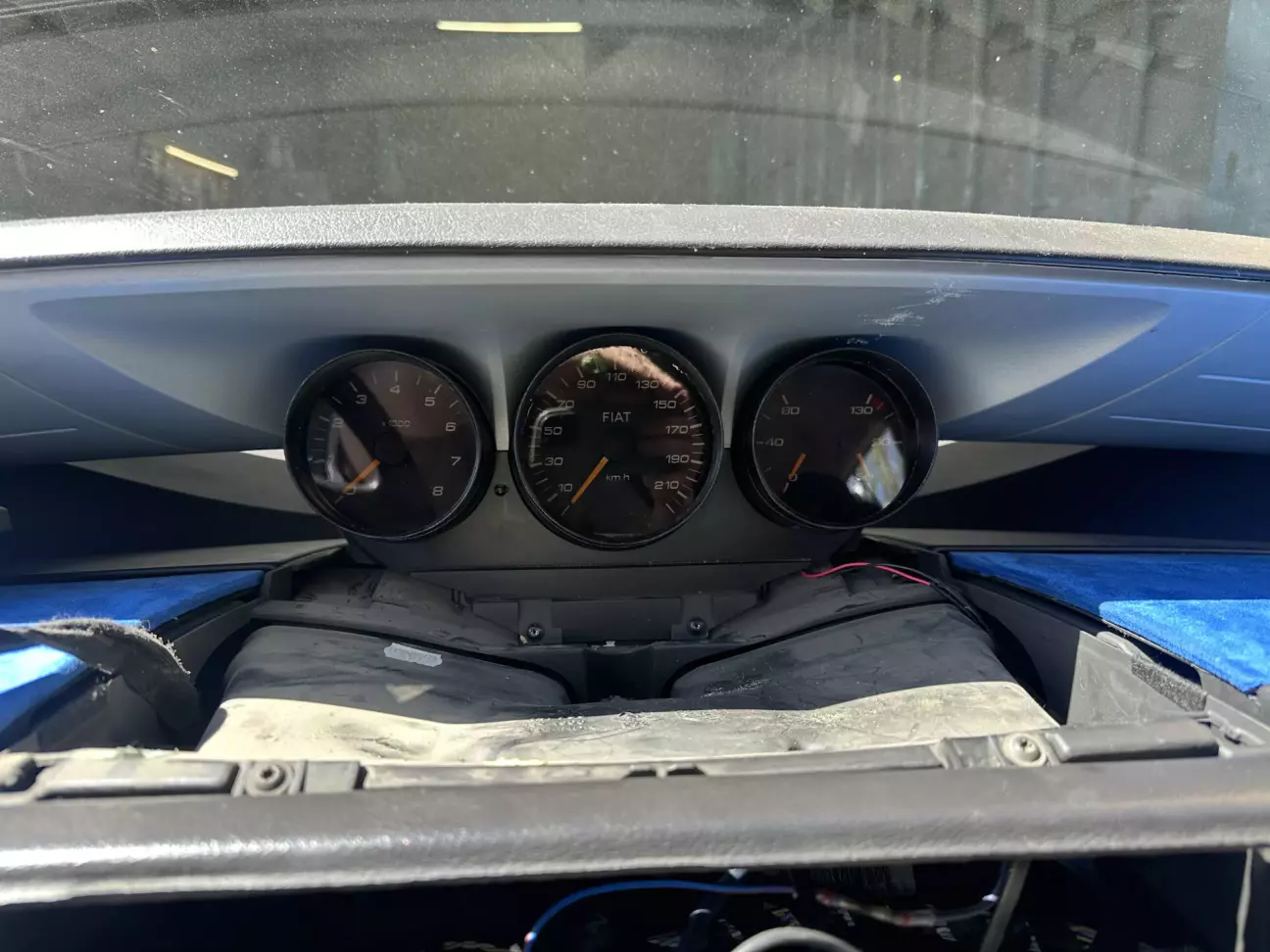

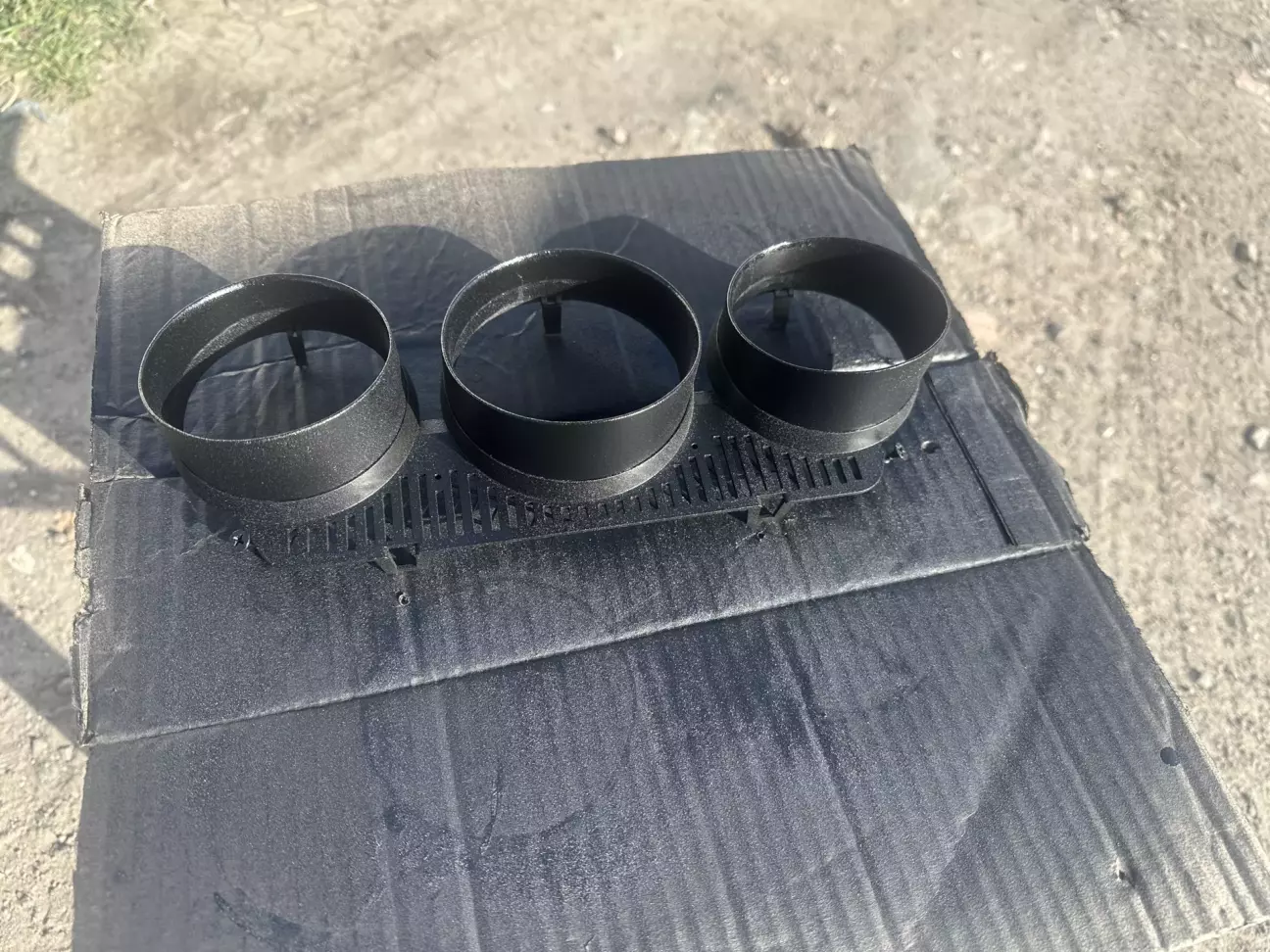

Все зібрав і пофарбував структурною фарбою під пластик
Тепер настав час переходити до пересвічування приладів.

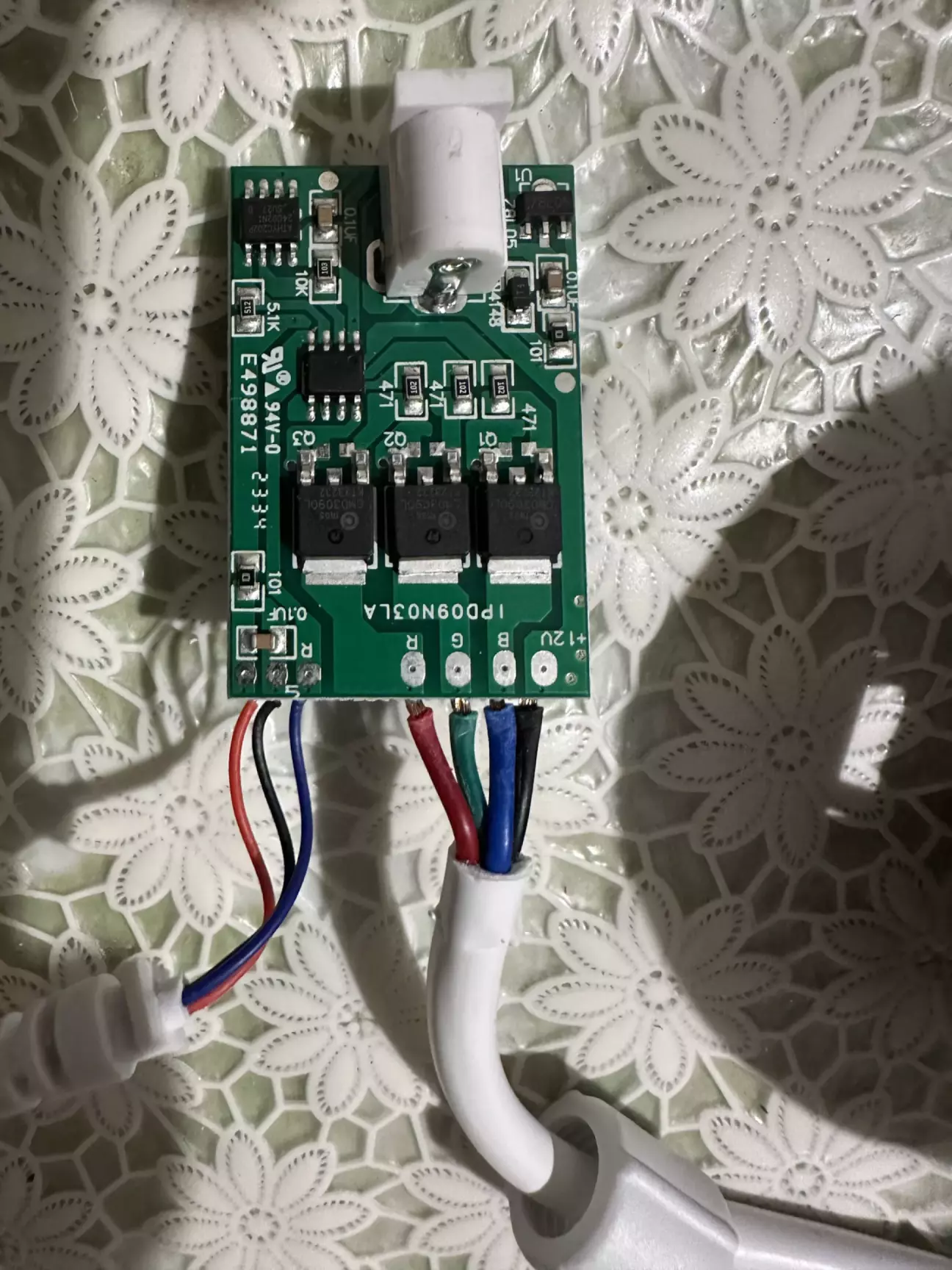

Купив в магазині RGB стрічку з пультом керування для підсвічування шкал і насипом світлодіодів для підсвічування стрілок. Стрілки купив з мерседесу

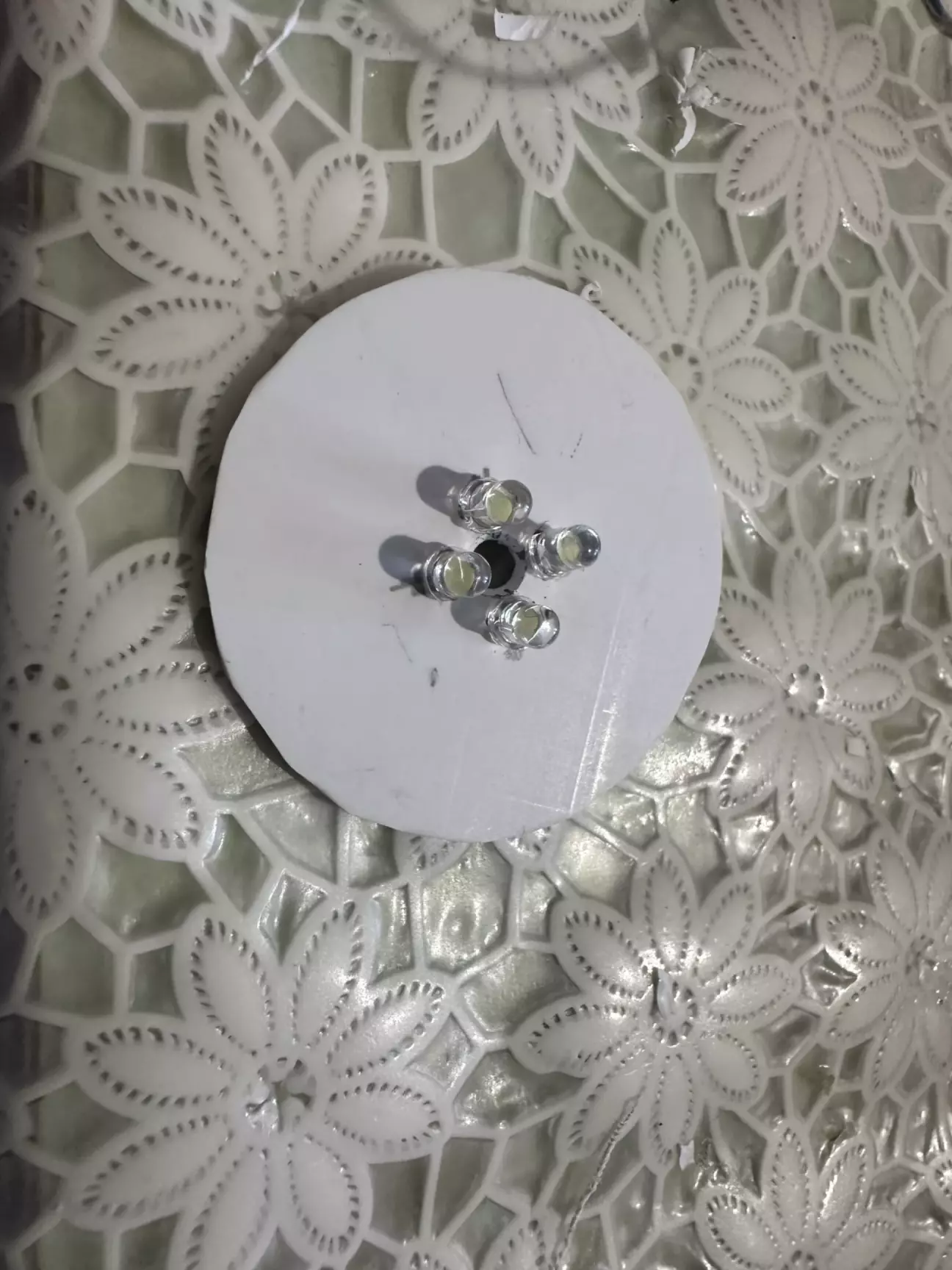

Вирізав з пластику перетинку і впаяв в неї 4 білих світлодіода послідовно

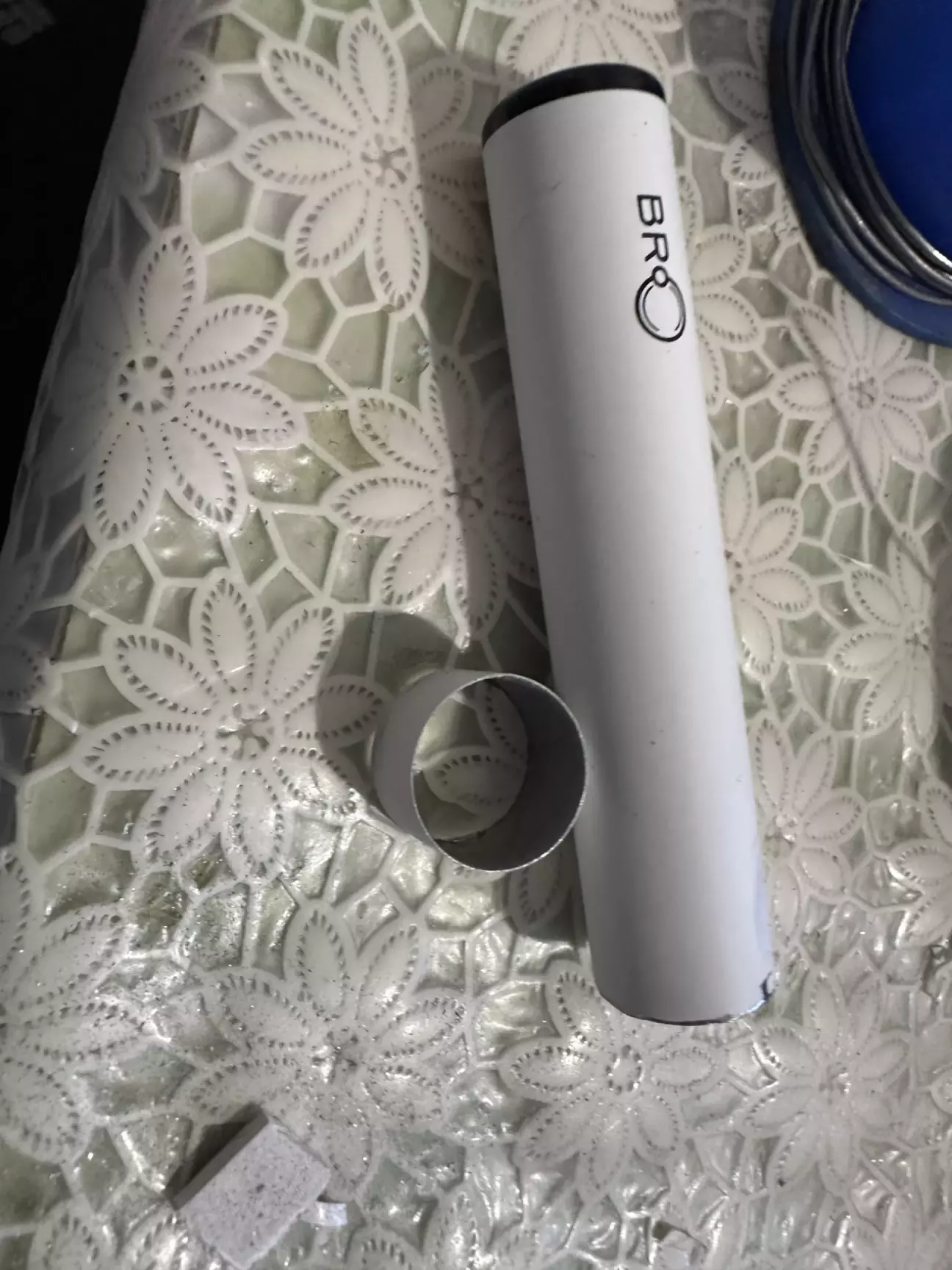

Щоб не було засвічування з корпусу електронної цигарки вирізав трубку

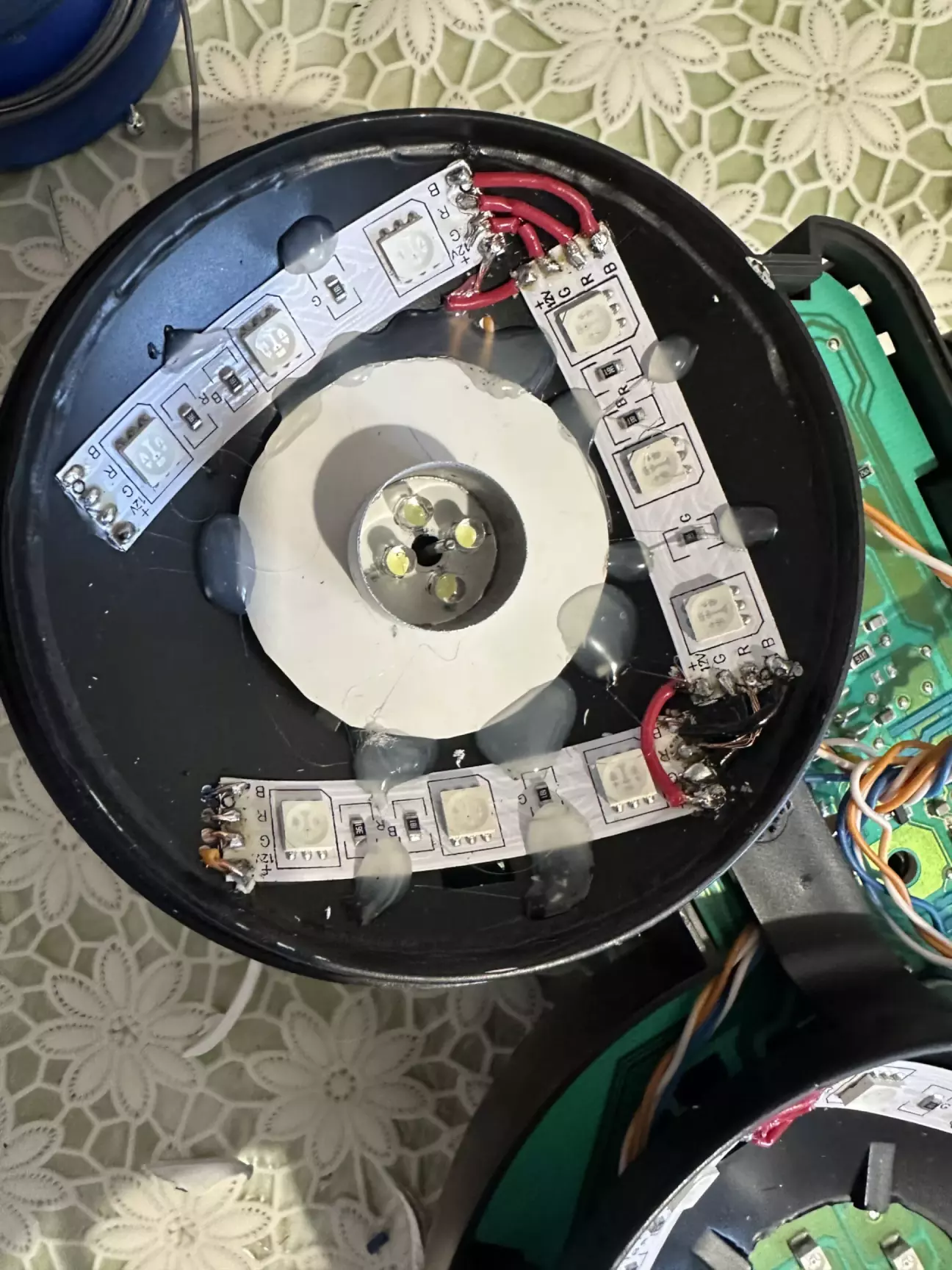

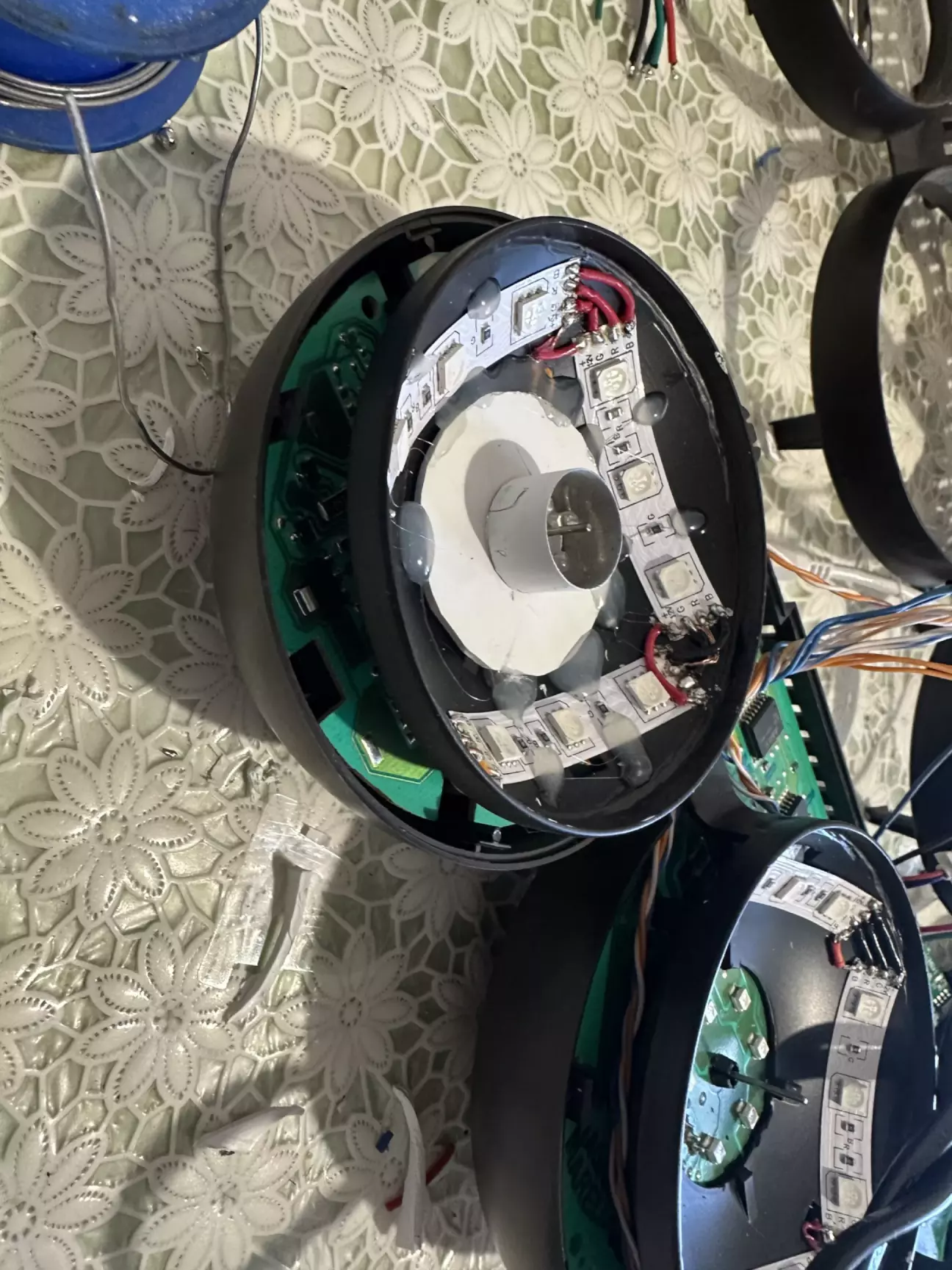

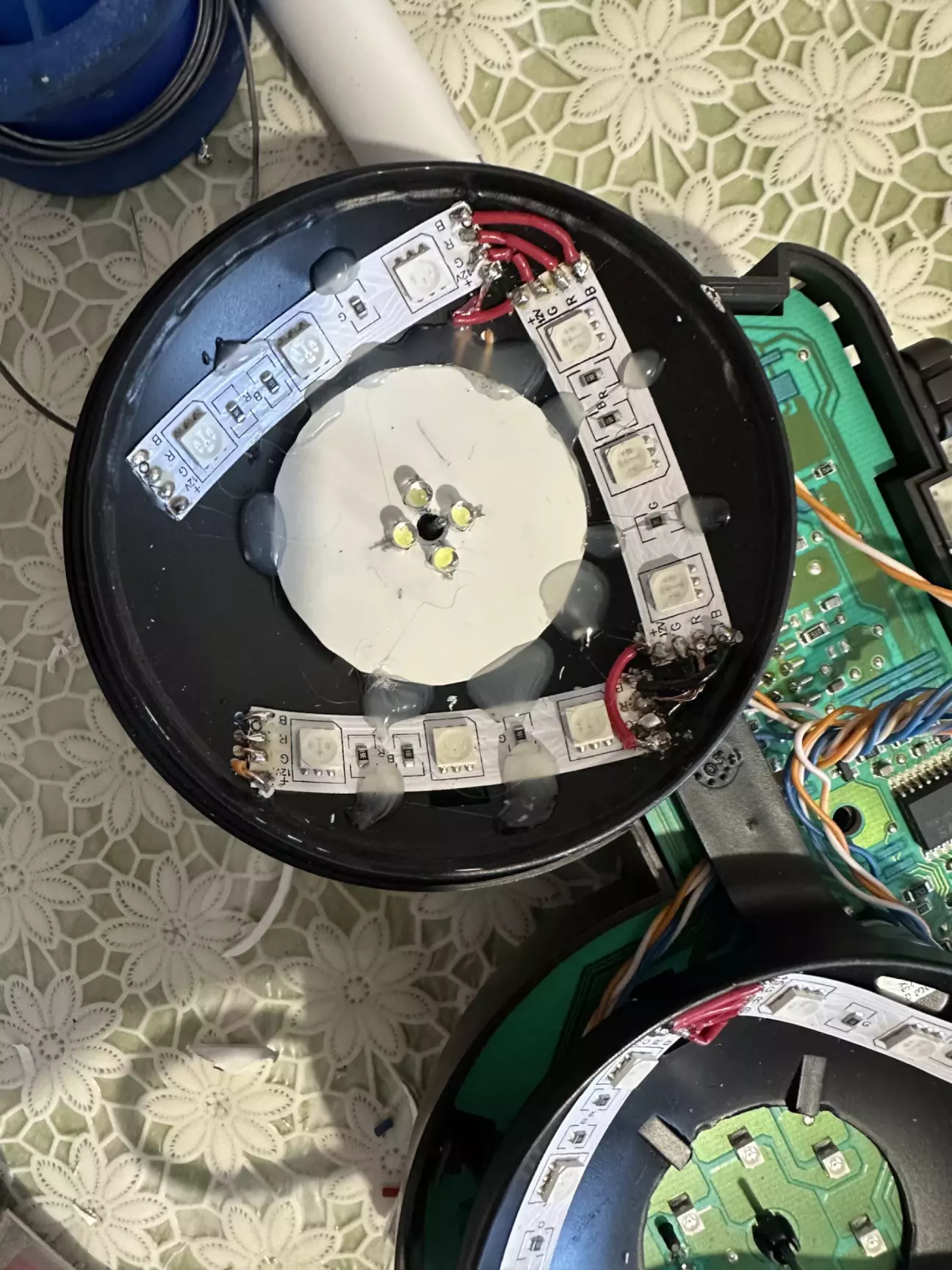

Приклеів 3 шматки стрічки і світлодіоди для стрілок
Захистив стрілку від пересвічування
Стрілки трохи підрізав

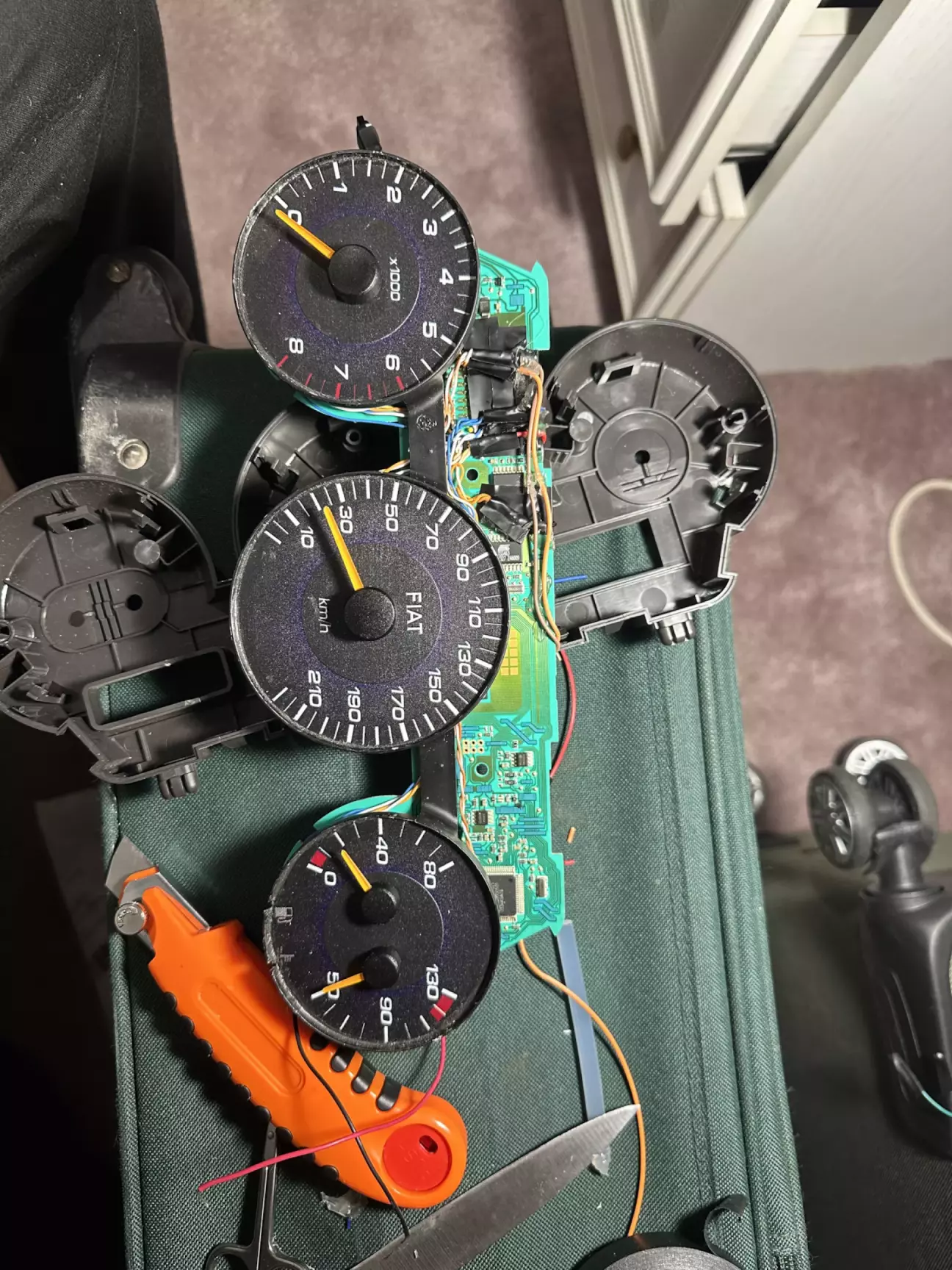

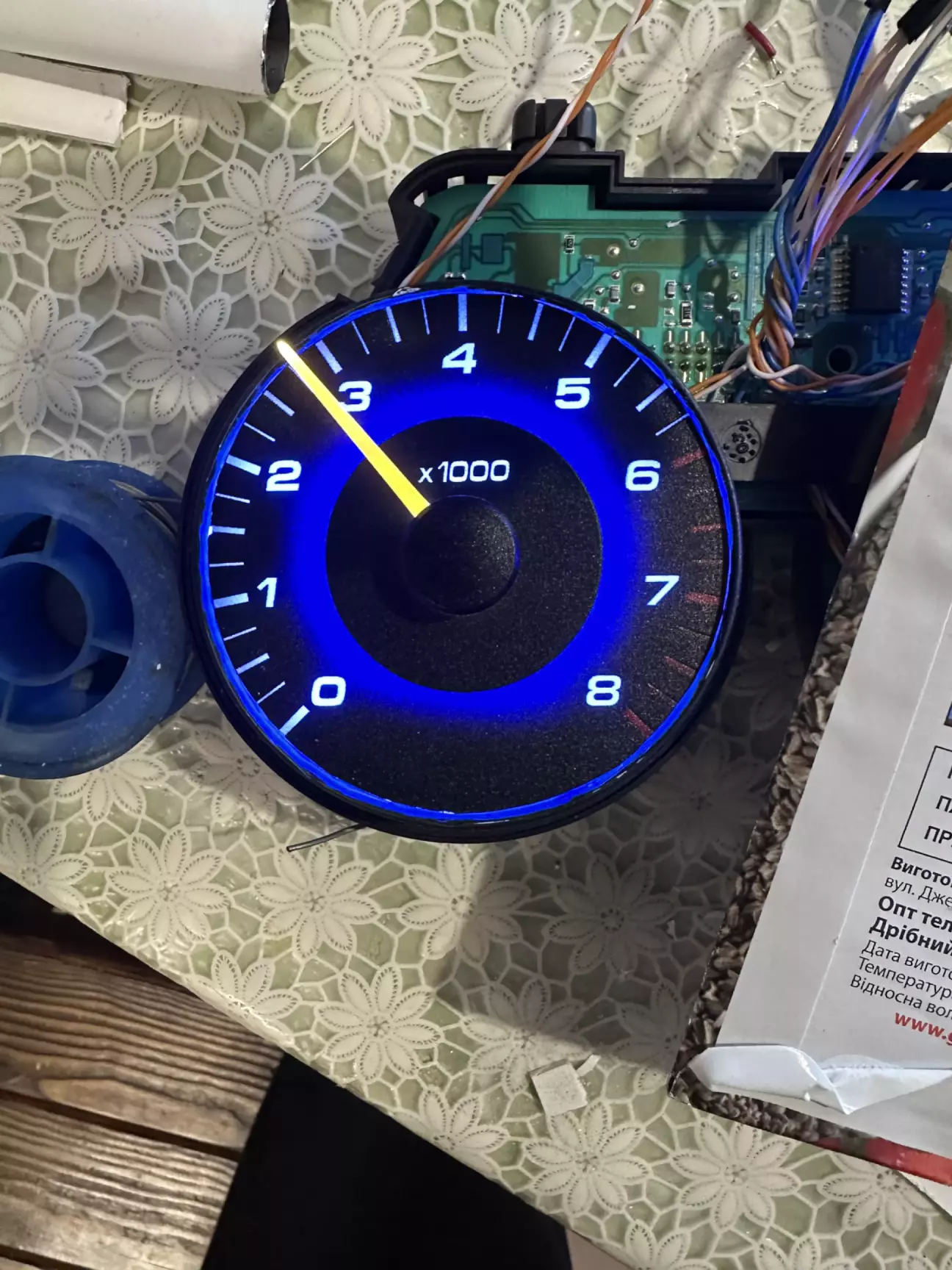

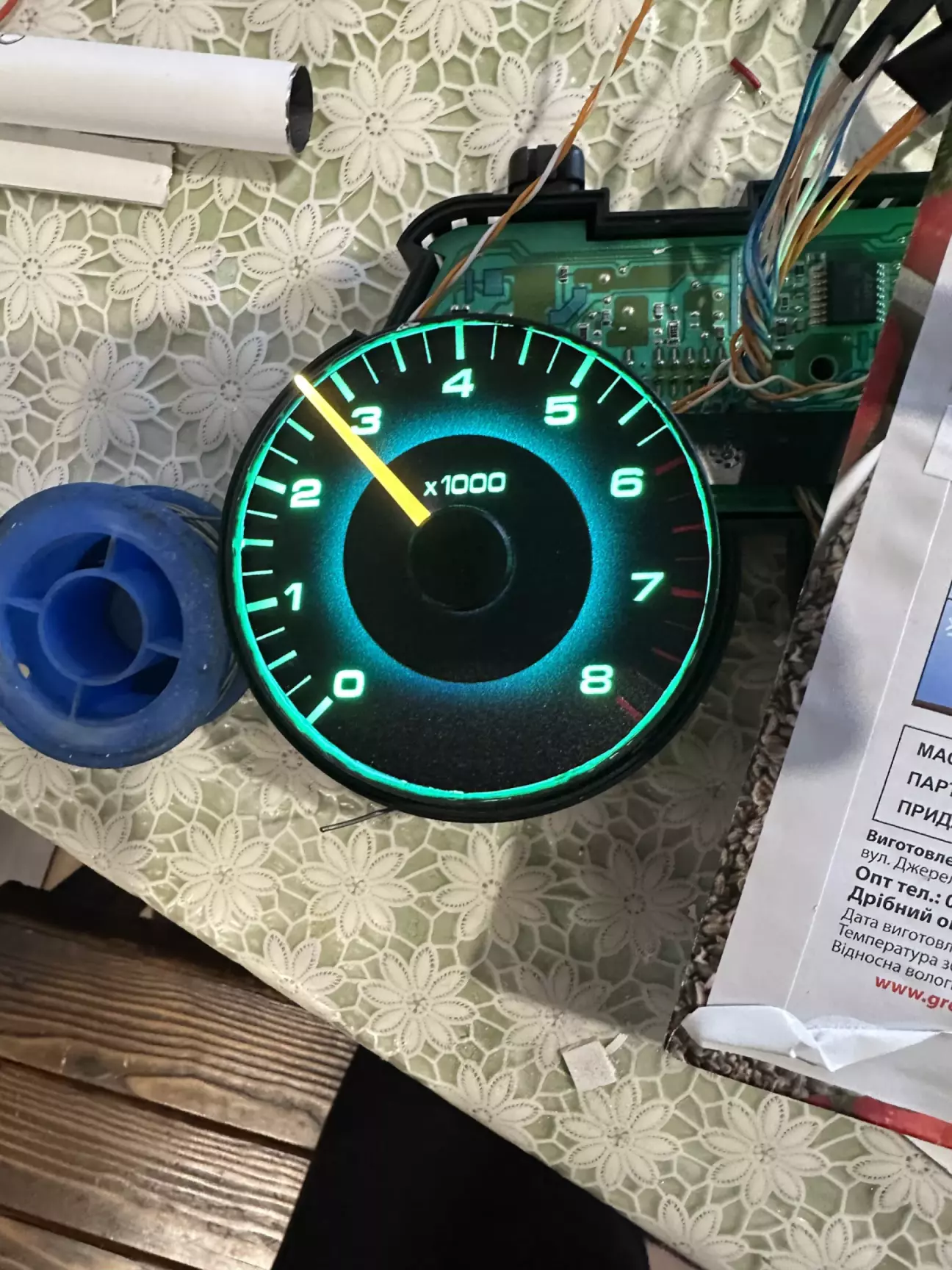

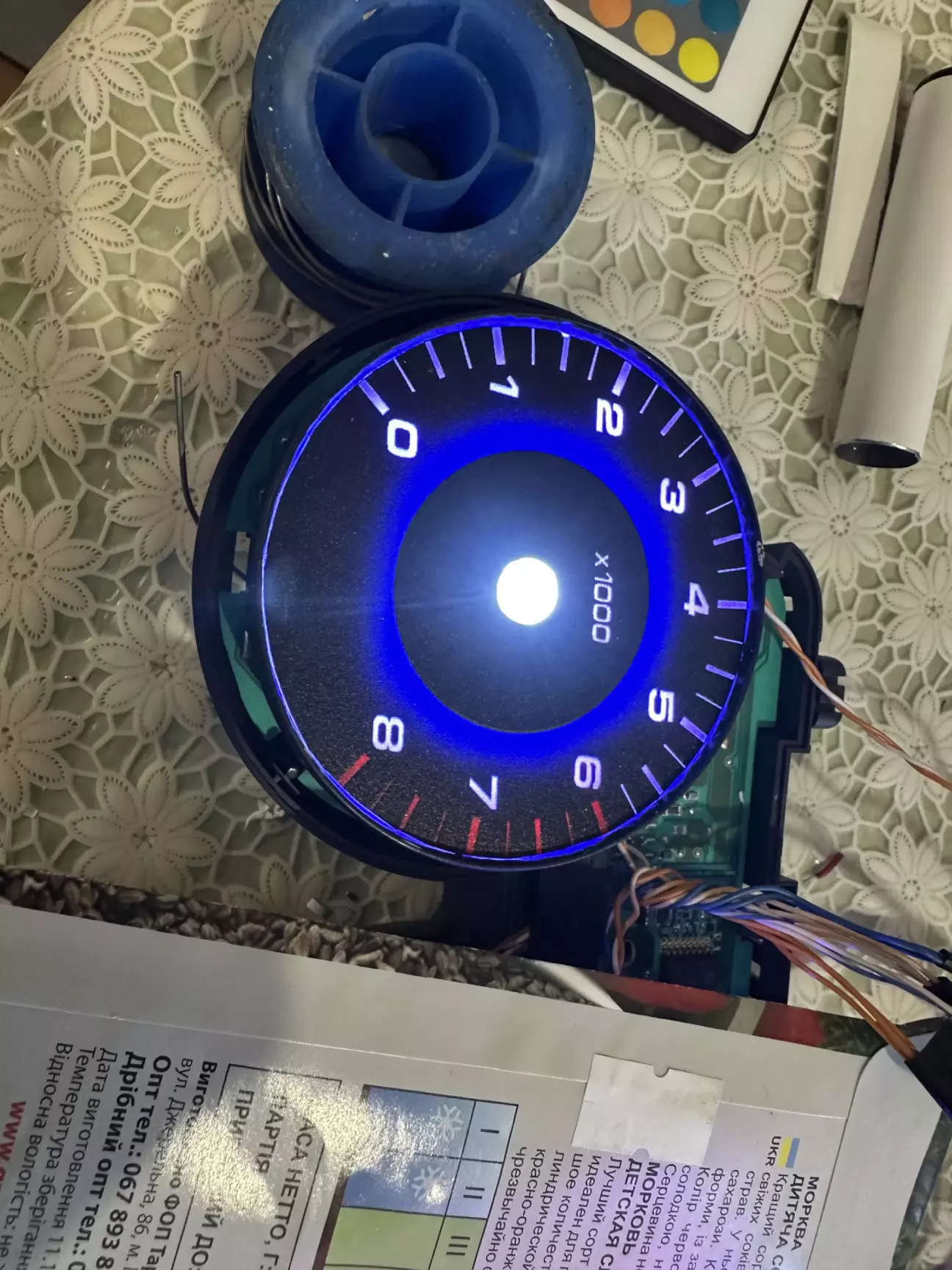

Так виглядає зібраний.

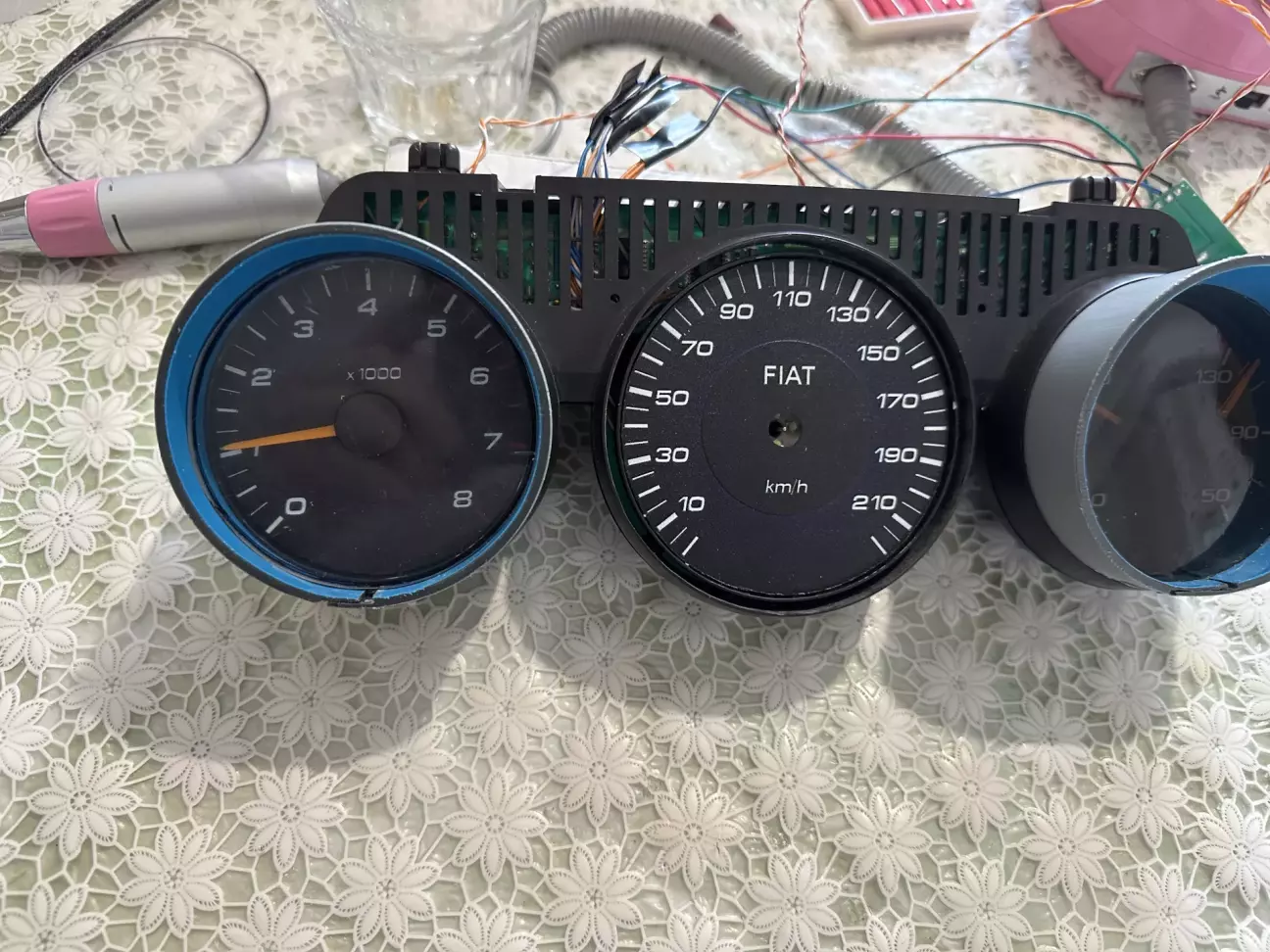

в якості захисного скла для шкал використав захисний пластик для зварювальної маски

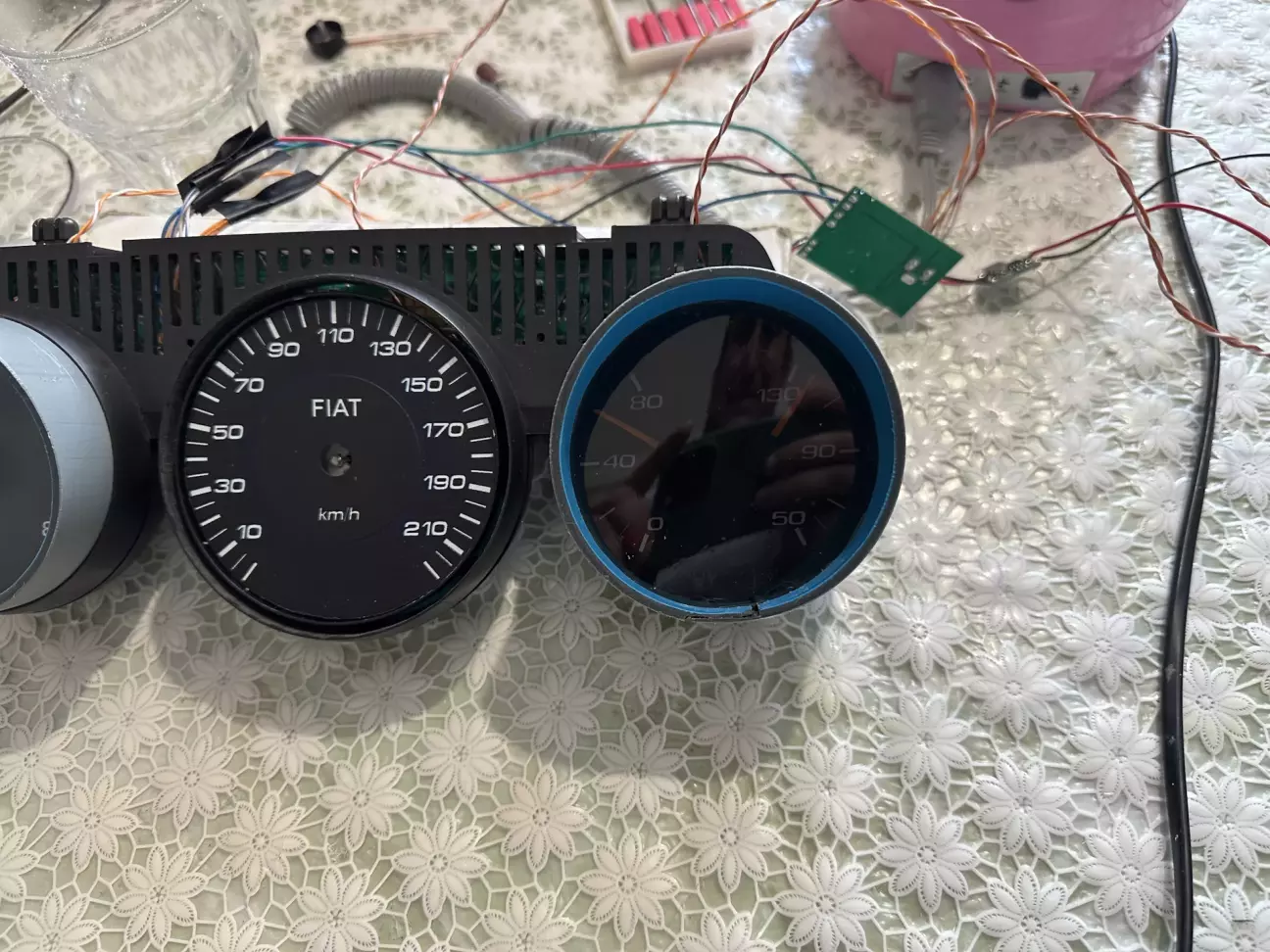

Зліва прозоре скло, по середені без скла, справа скло затоноване плівкою
З плівкою взагалі жирно виглядає

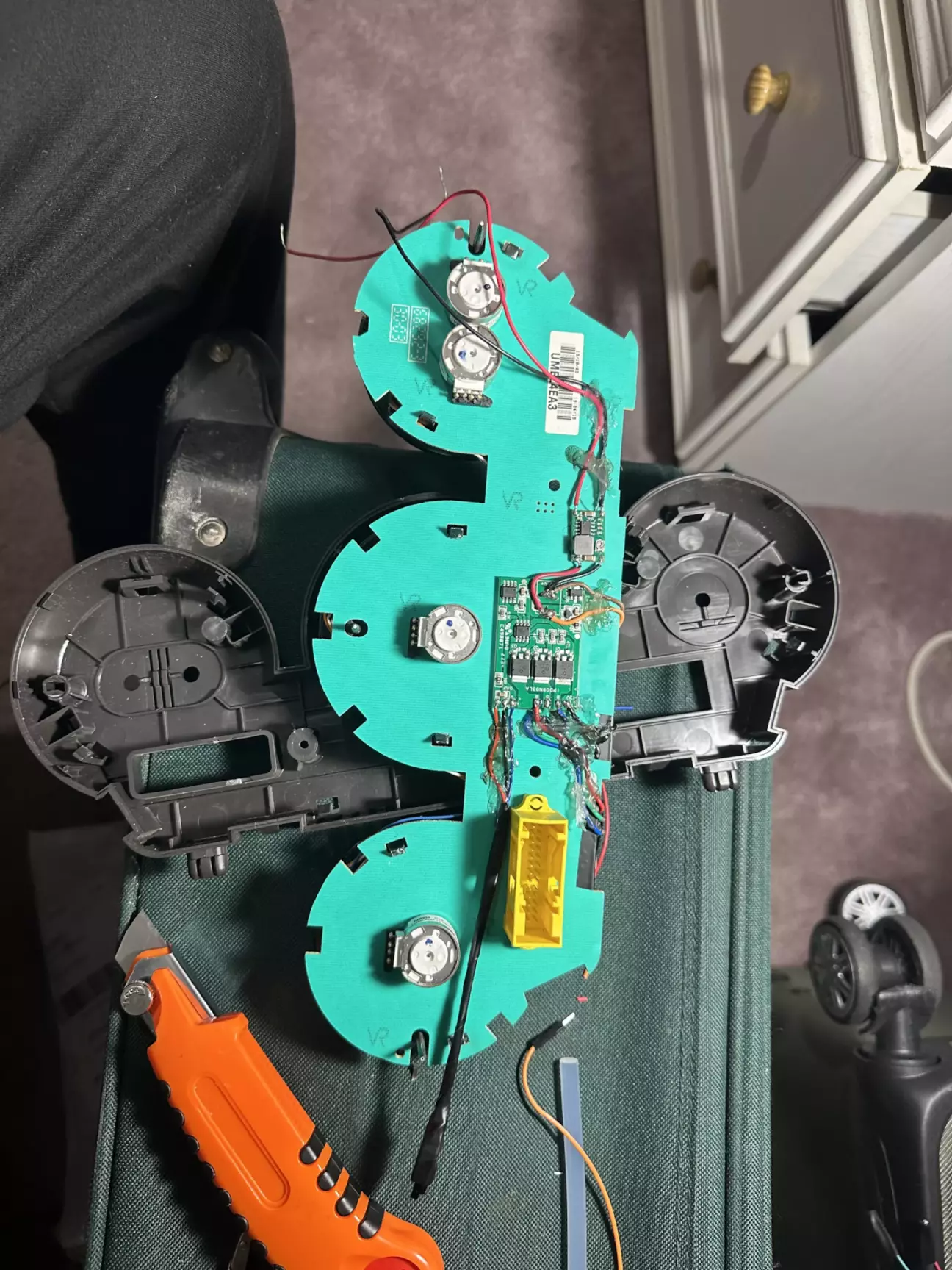

Всі компоненти приклеів сзаду на плату
Додатково додав плату яка обмежує напругу до 12в щоб не псувати диодів

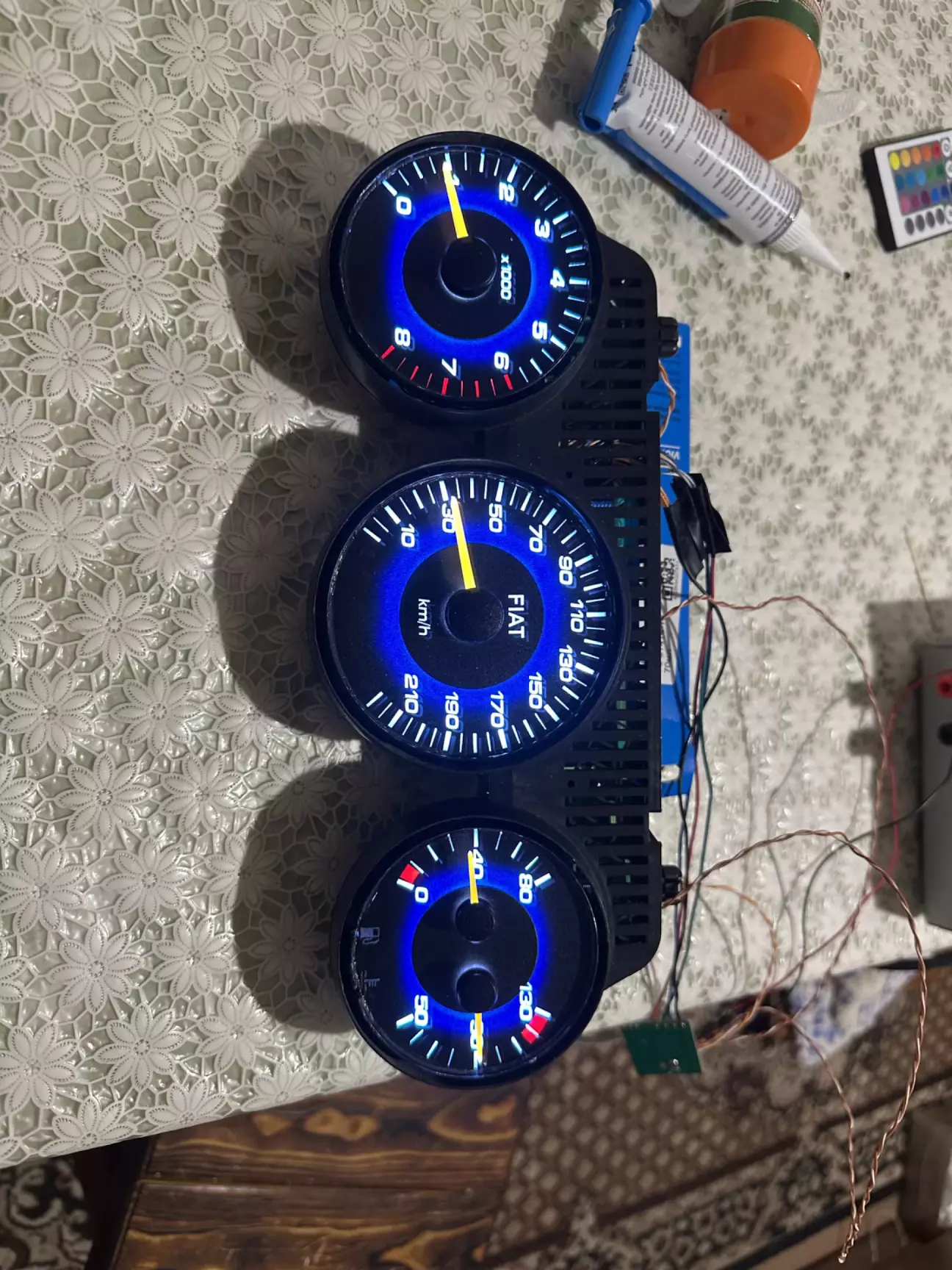

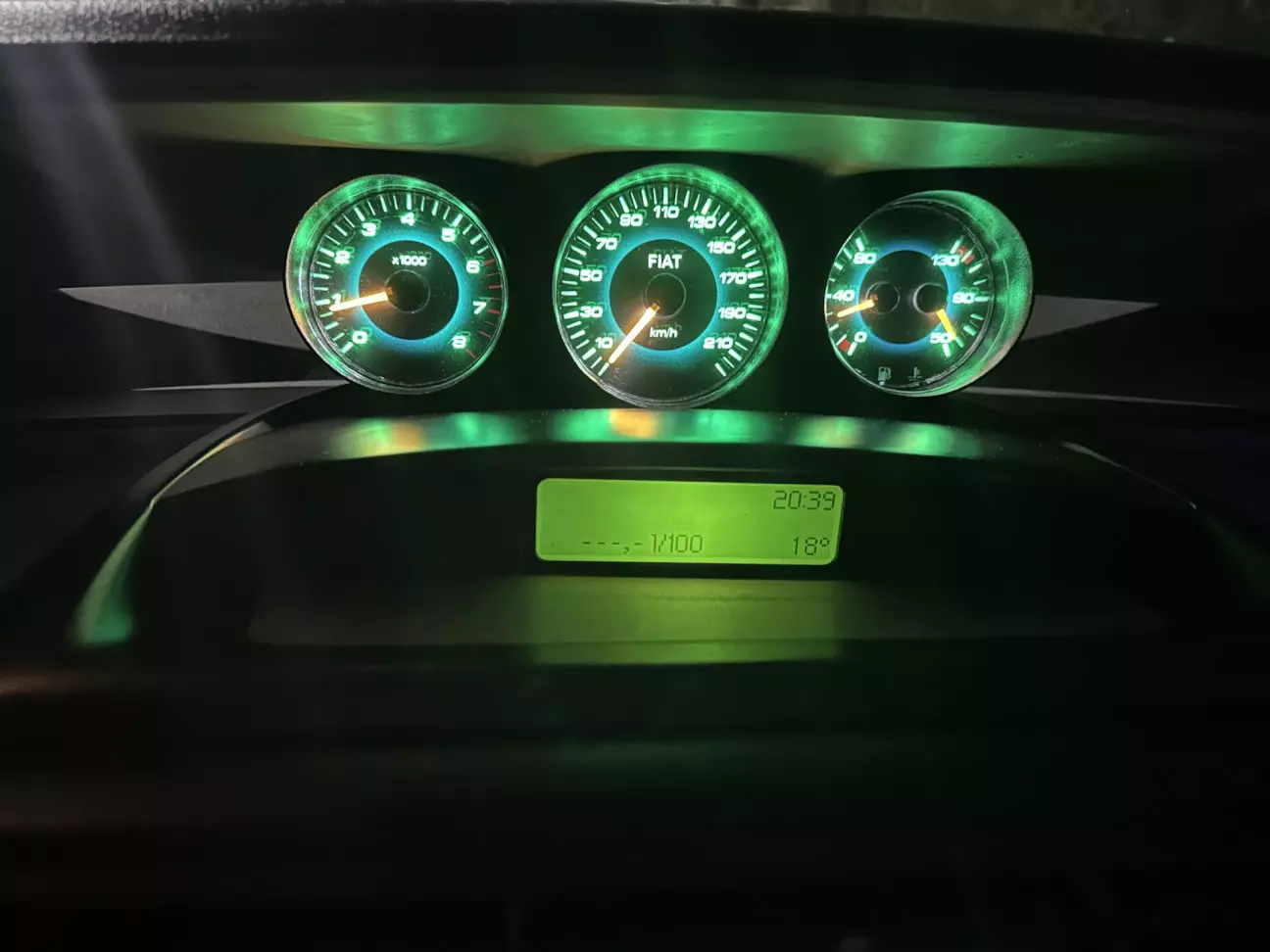

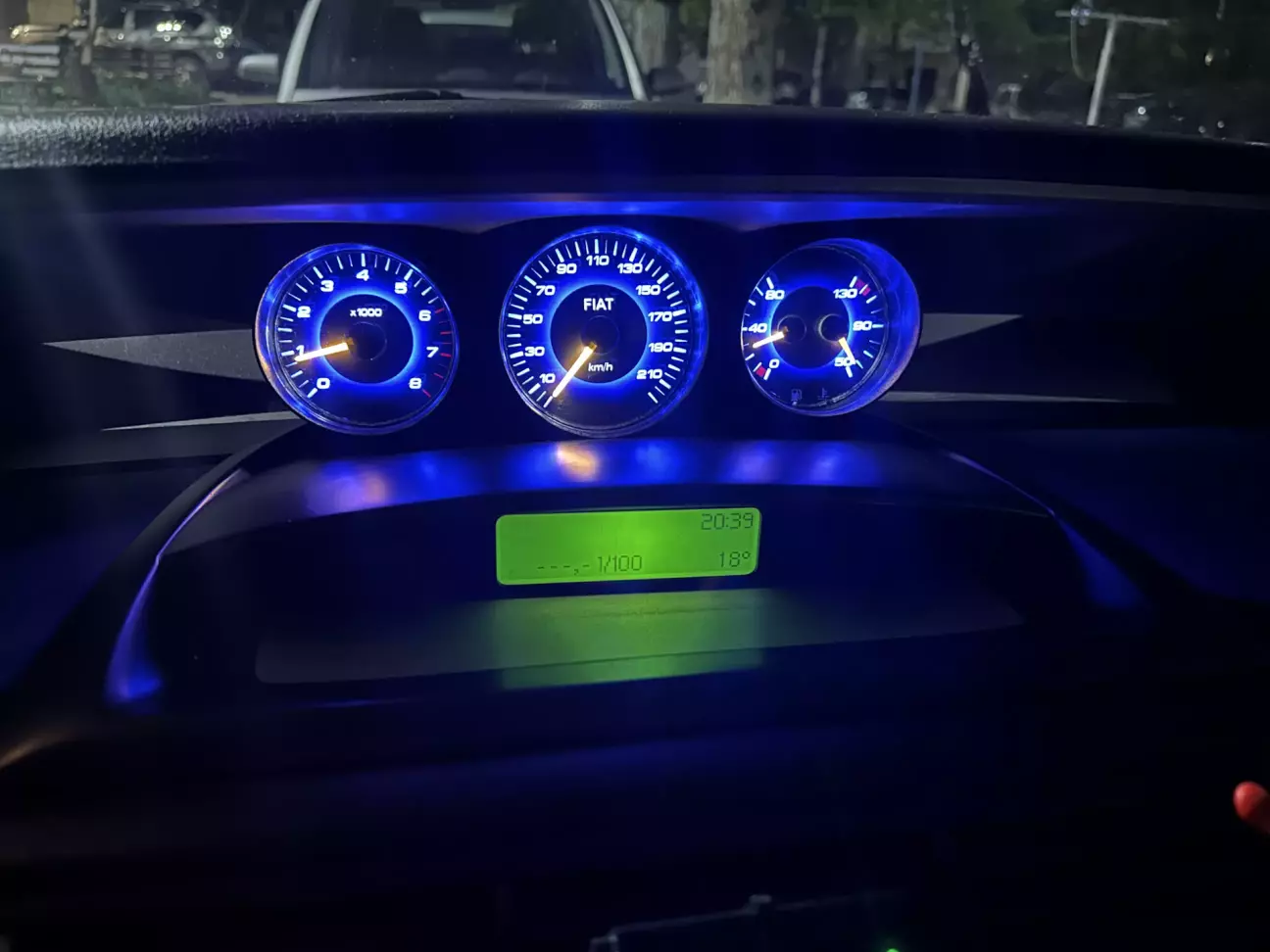

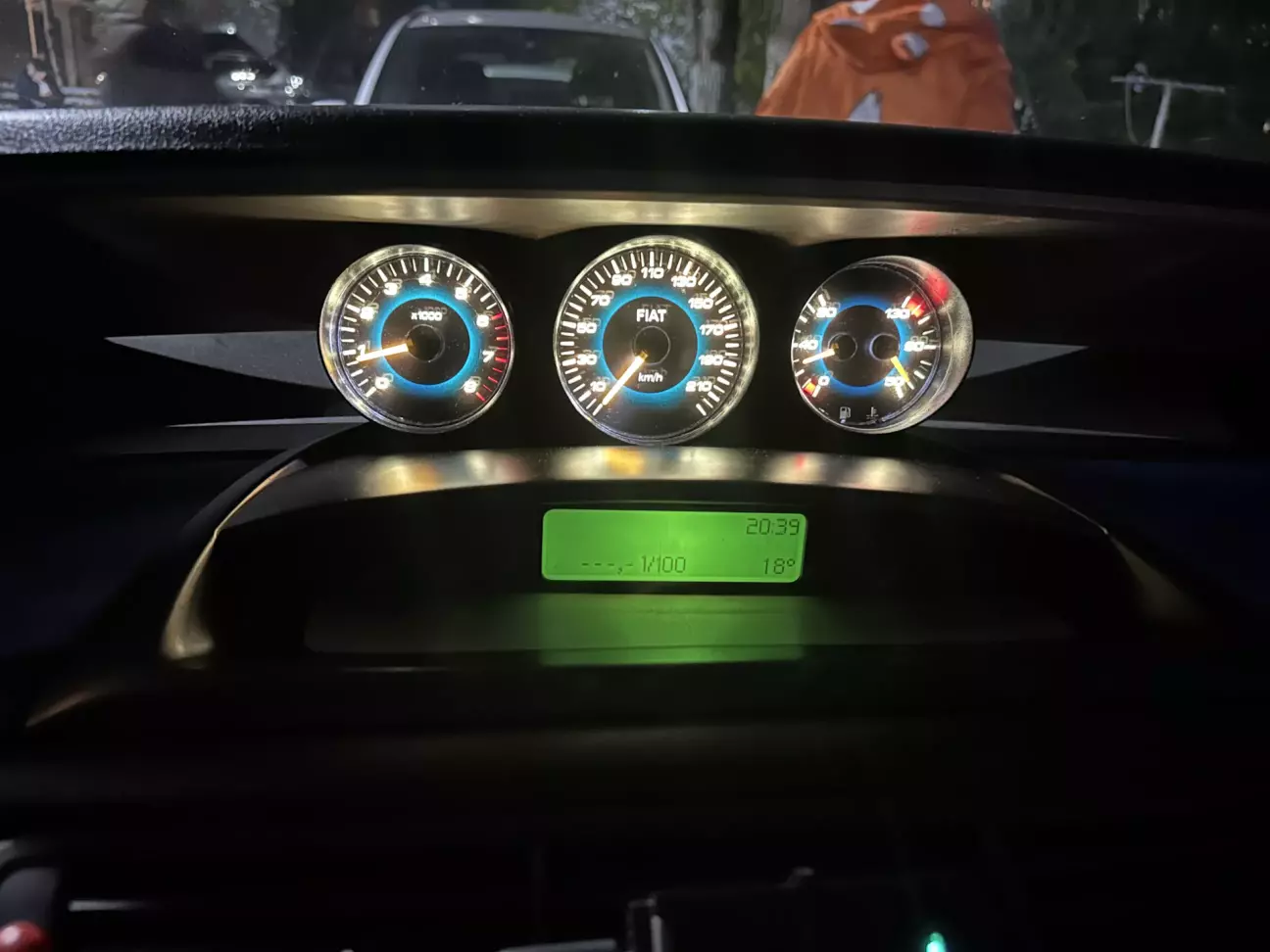

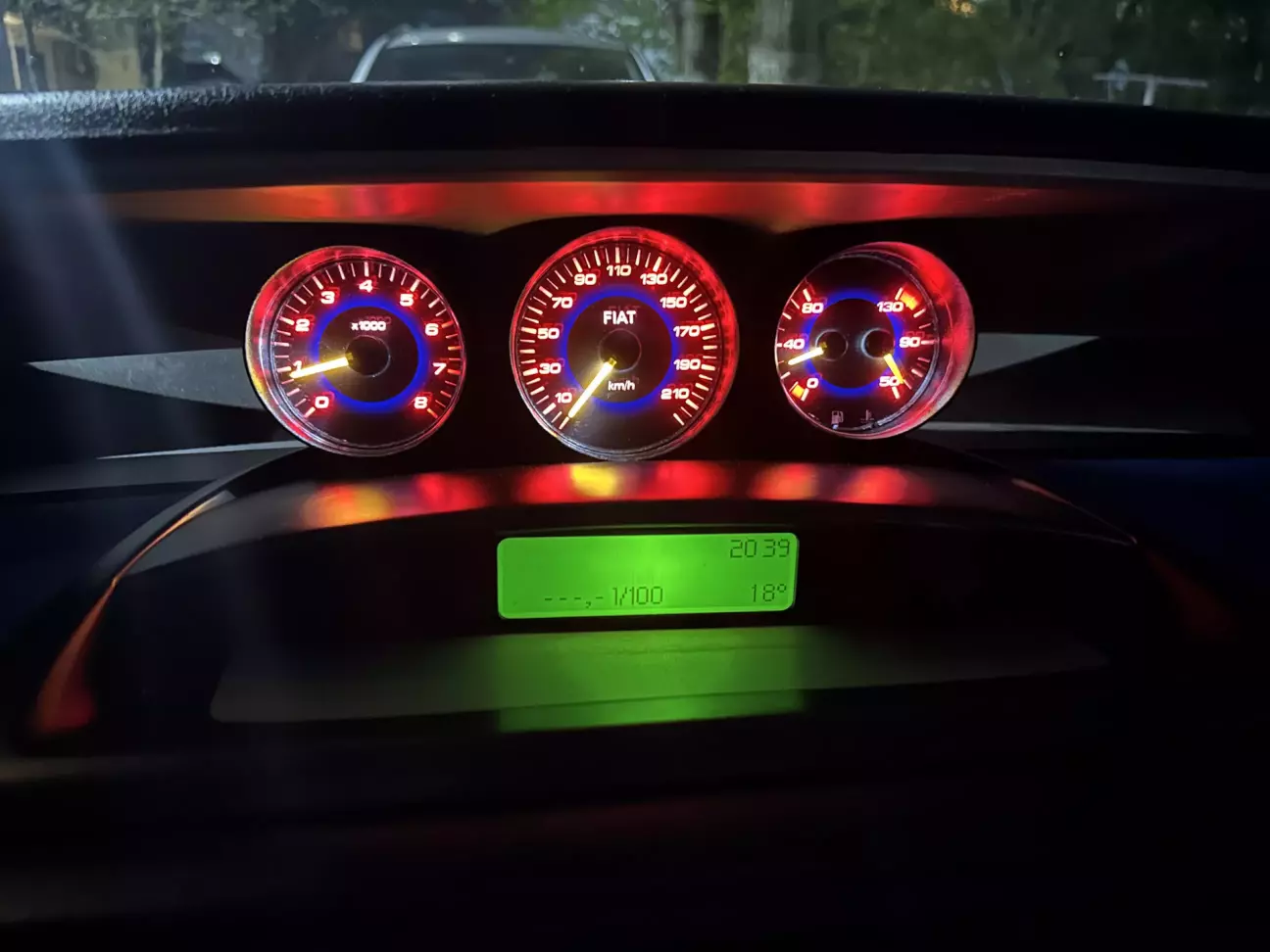

Так мені більше всього подобається
Підключив так що підсвітка щитка починає світитись коли двигун заведений.
дякую за увагу!
попереду ще багато цікавого, не перемикайте!
