Встановлення LED rgb підсвітки ніг та додаткового USB роз'єма у штатне місце

Всім привіт. Ще з моменту як встановив підсвітку в Renault дуже хотілося поставити і в Тігго. То часу не було, то поки замовив, поки приїхала з Аліку. Потім знову брак часу і ось нарешті знайшов трохи часу і вирішив нарешті встановити.

Для початку треба трохи розібрати салон, знаяти центральний тонель, та нижню частину торпедо під кермом

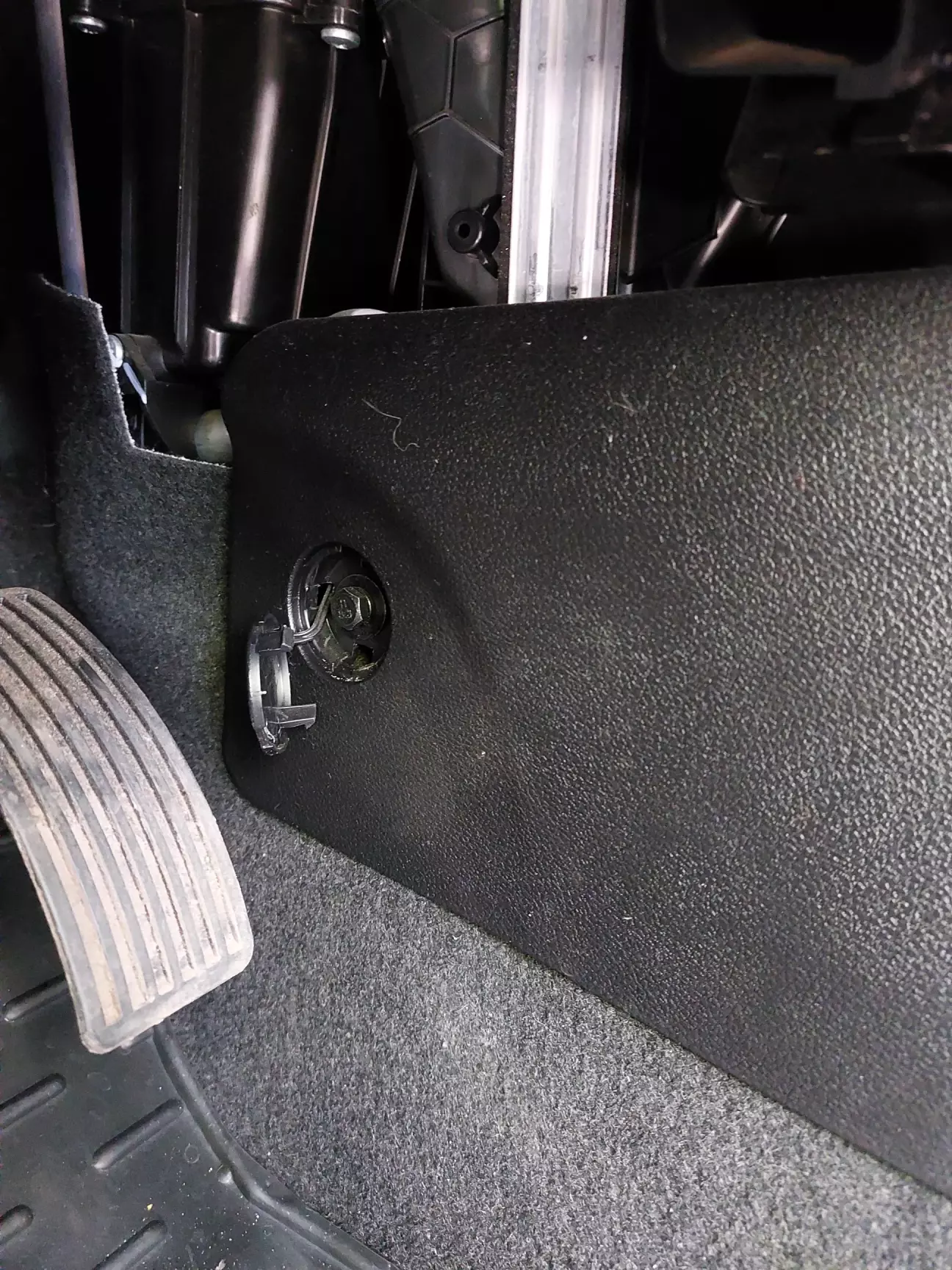

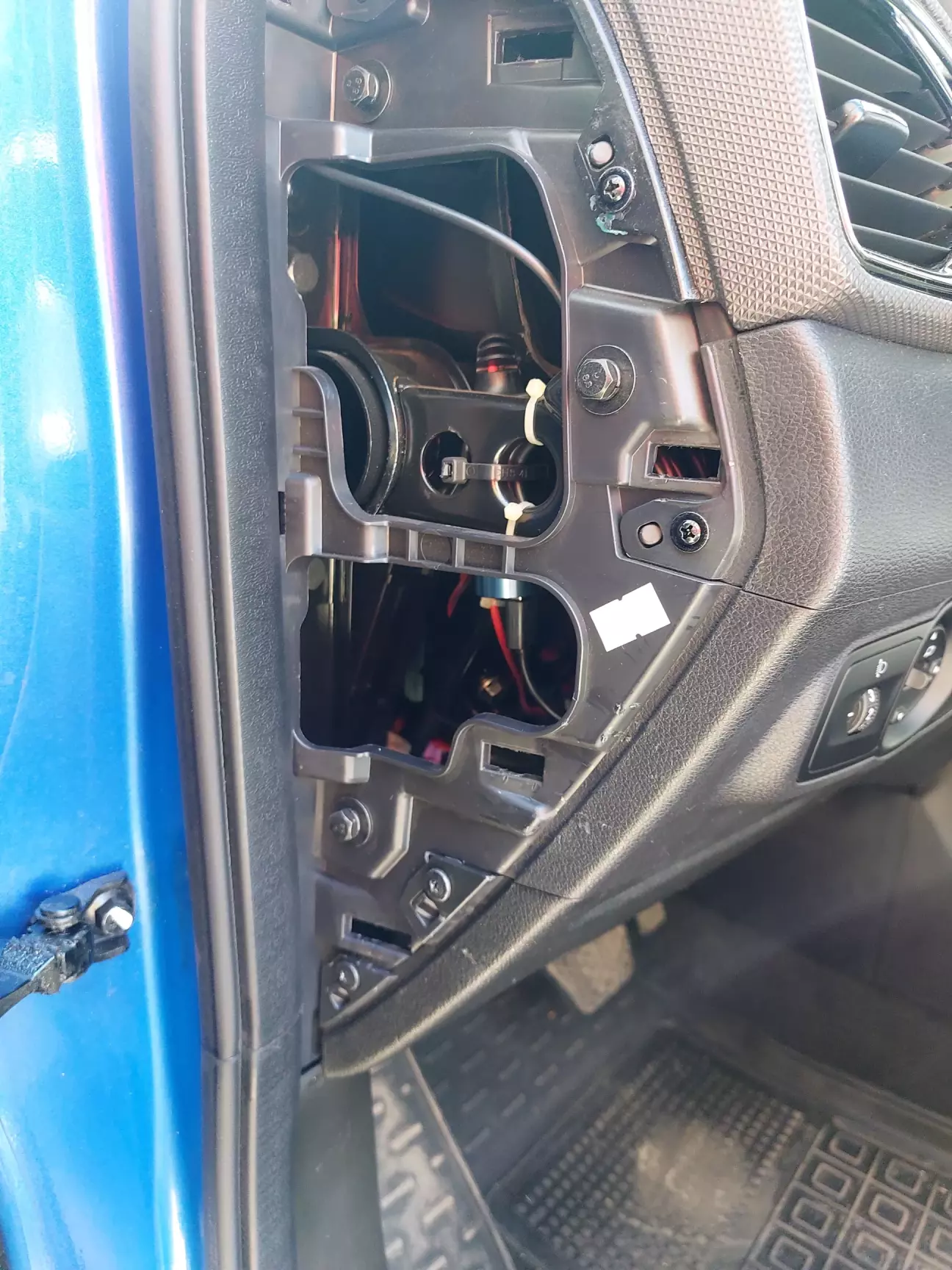

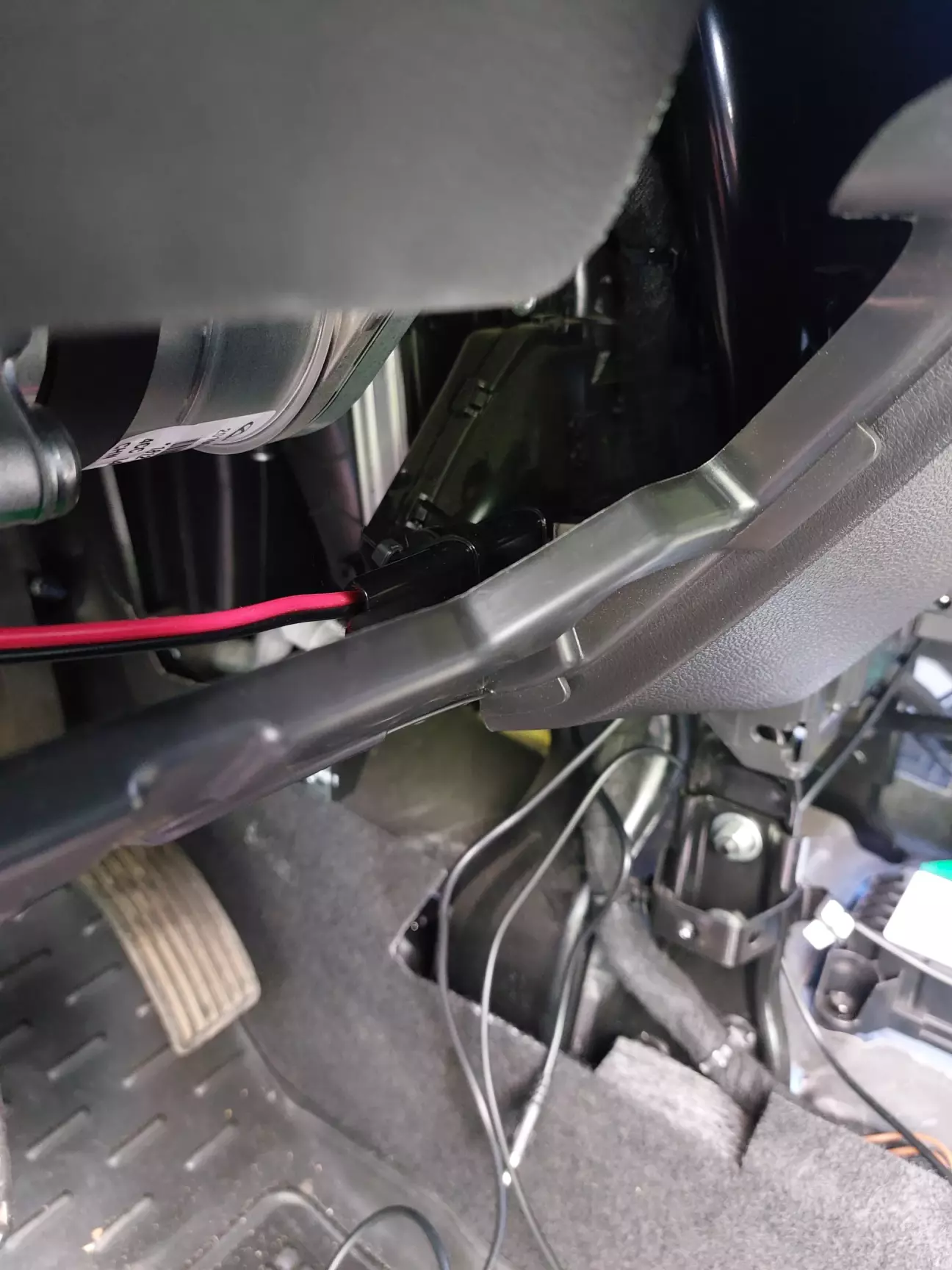

Зняв бокову кришку, там у мене стоїть доп розетка до якої під'єднаний реєстратор і вона заживлюється після ввімкнення запалення, так треба  підключати і підсвітку.

Як знімати кришку та нижню частину панелі я вже розписував в записі про підключення реєстратора.

Тут розкажу як зняти центральний тонель. Треба зняти бокові накладки під торпедою, Прибрати заглушку та відкрутити болт

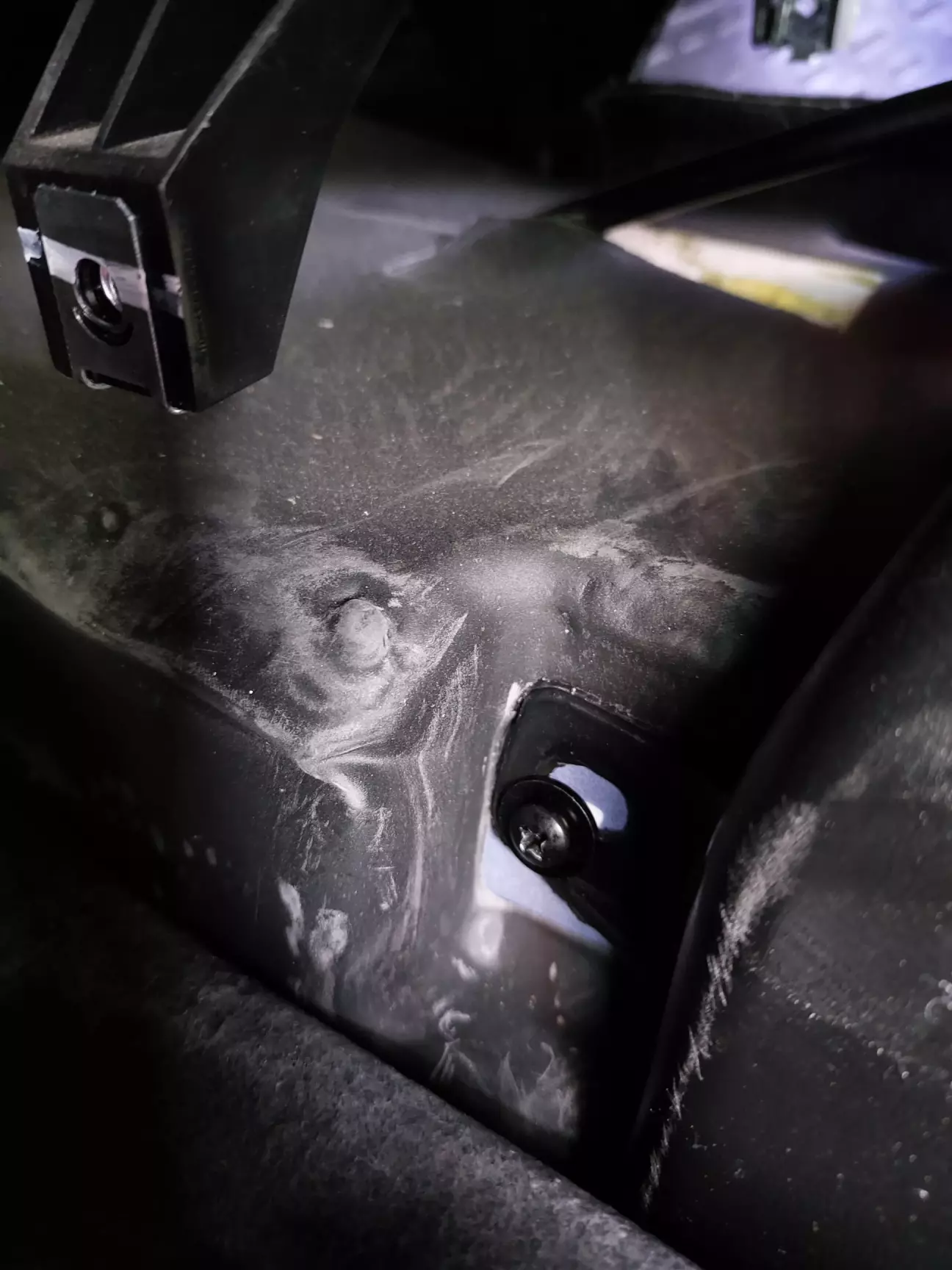

Потім здвигаємо сидіння назад і посередині тонелю по центру бачимо ще шуруп

І так з двох боків якщо що.

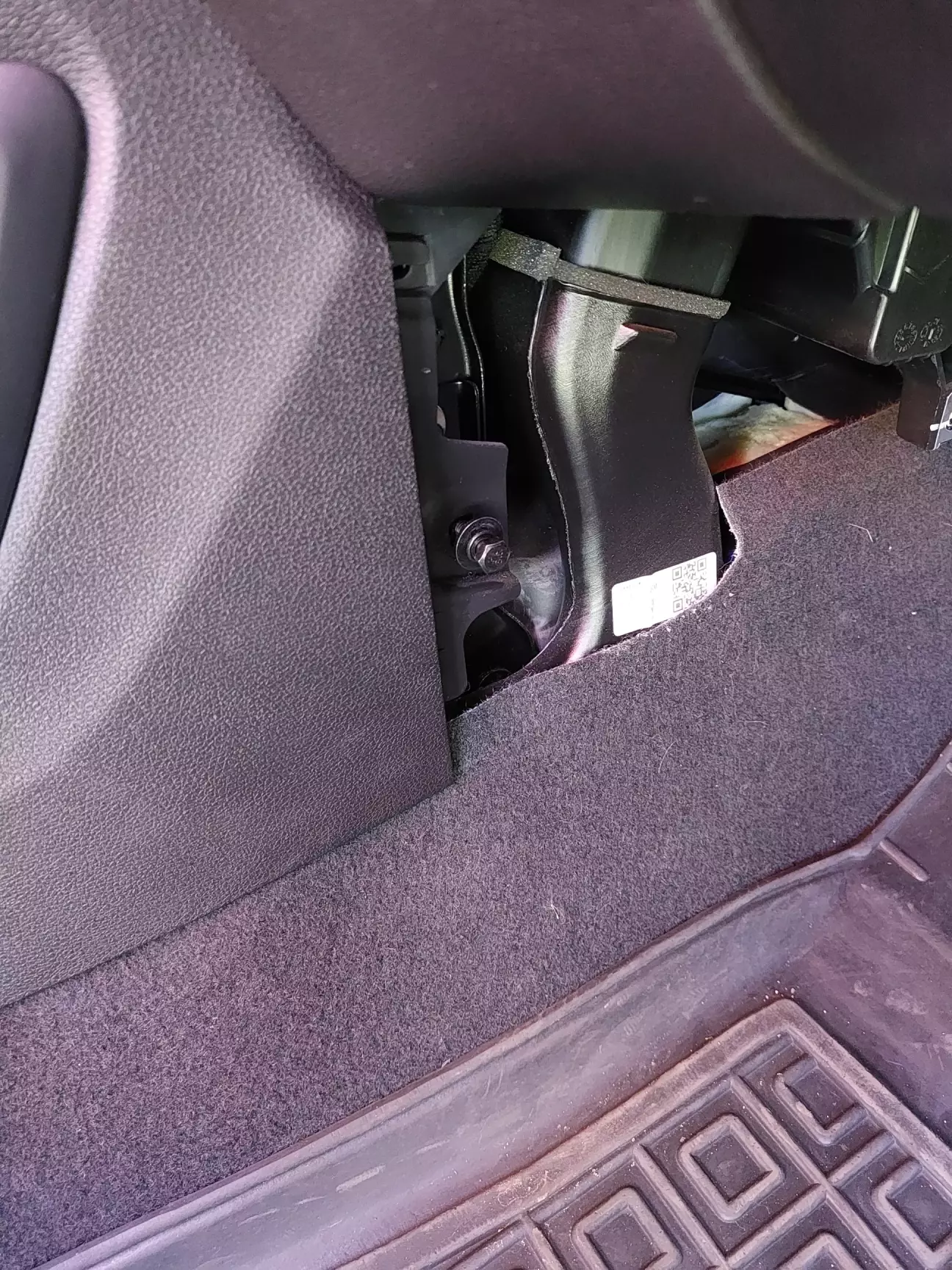

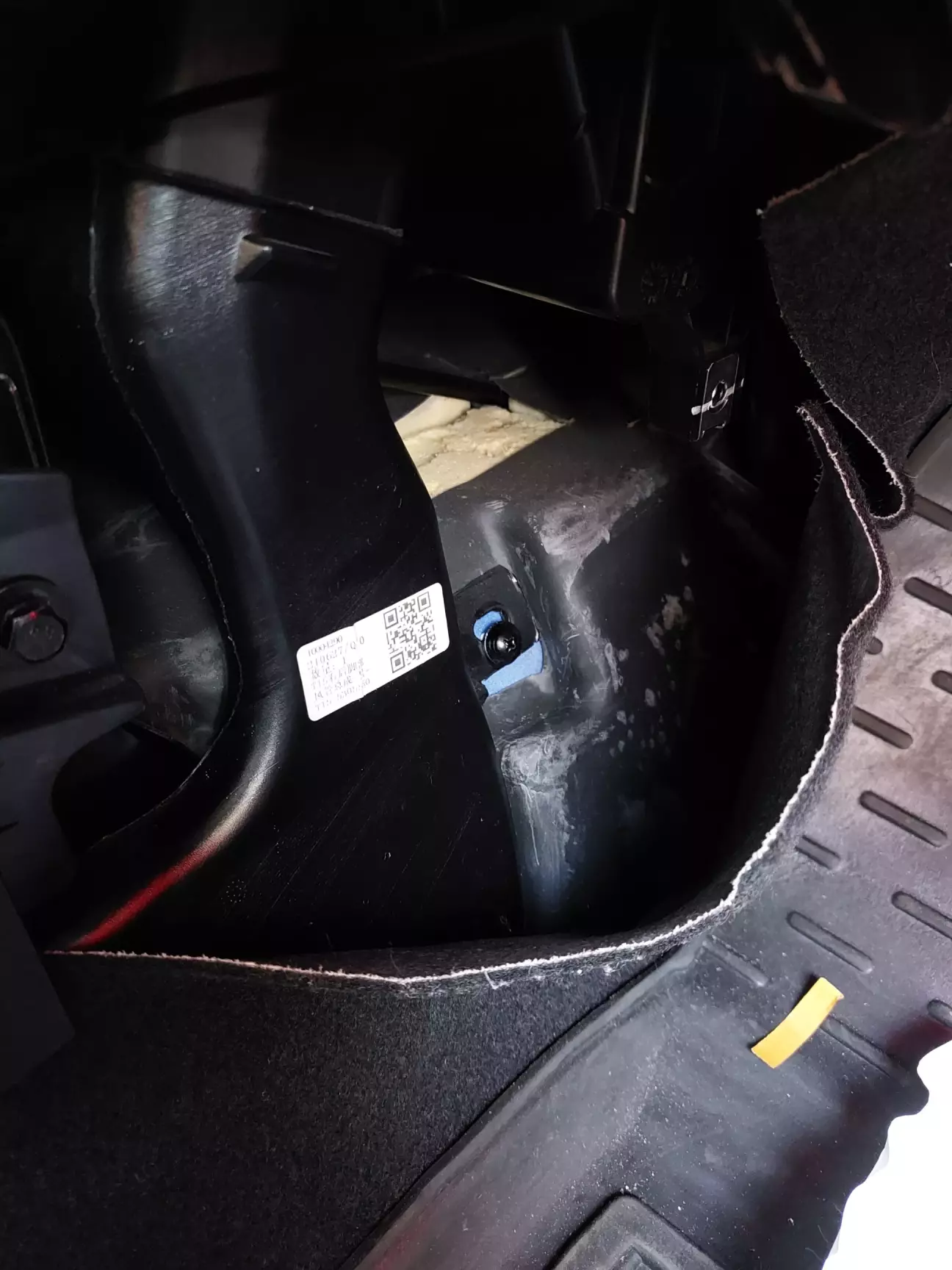

Далі коли зняли передні бокові накладки там ще по одному болту

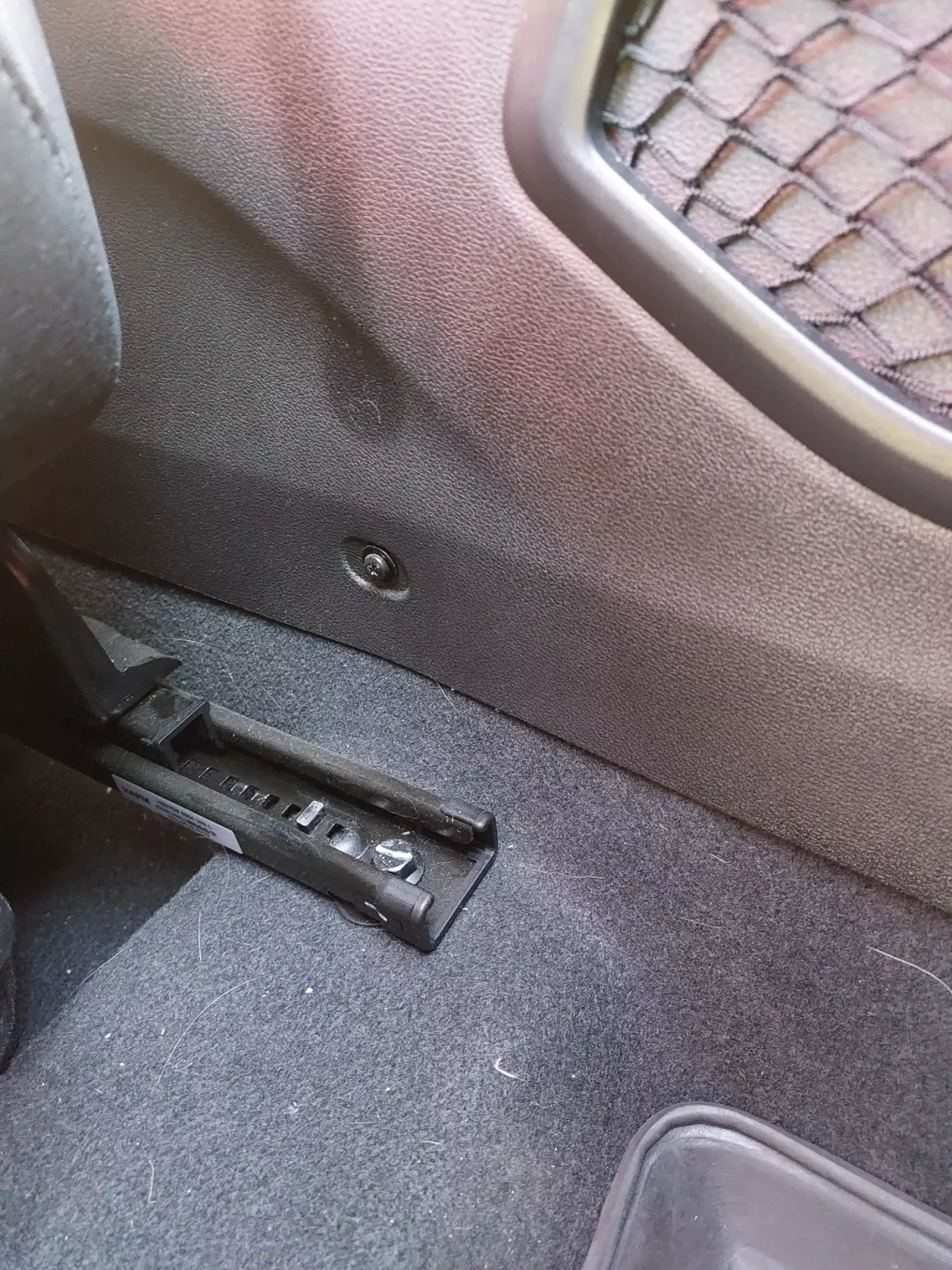

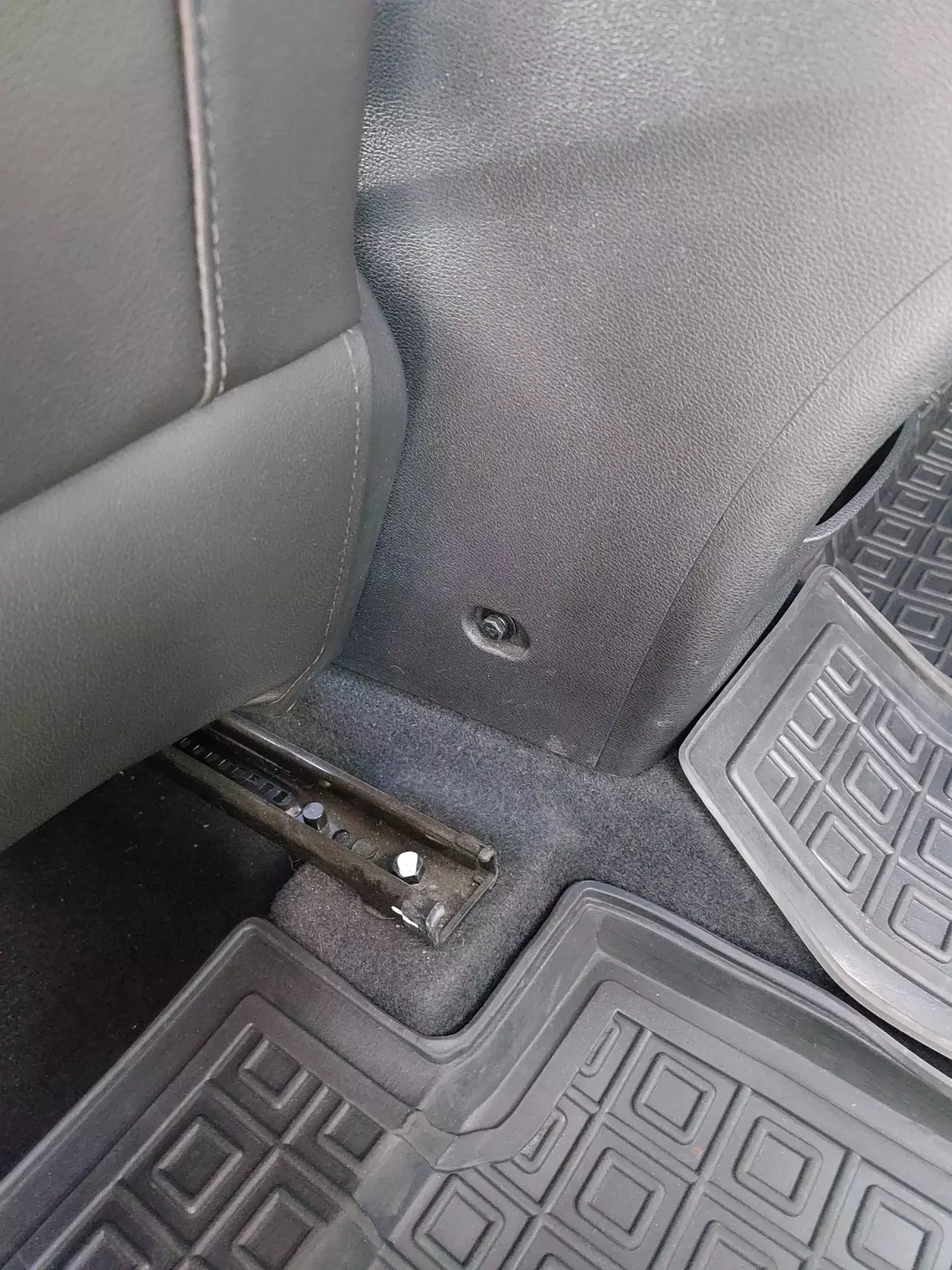

Далі здвигаємо сидіння максимально вперед і позаду збоків ще по одному болту

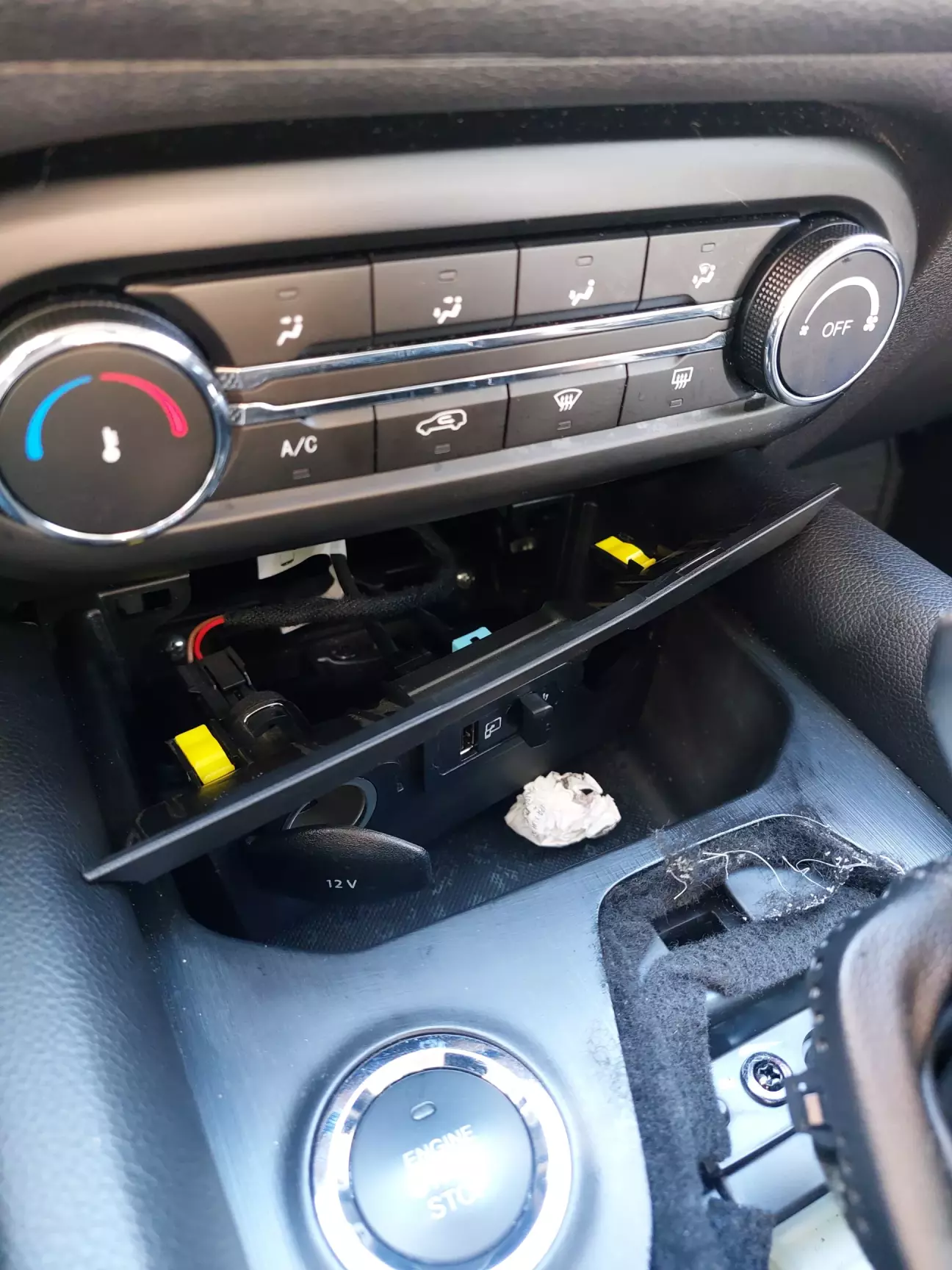

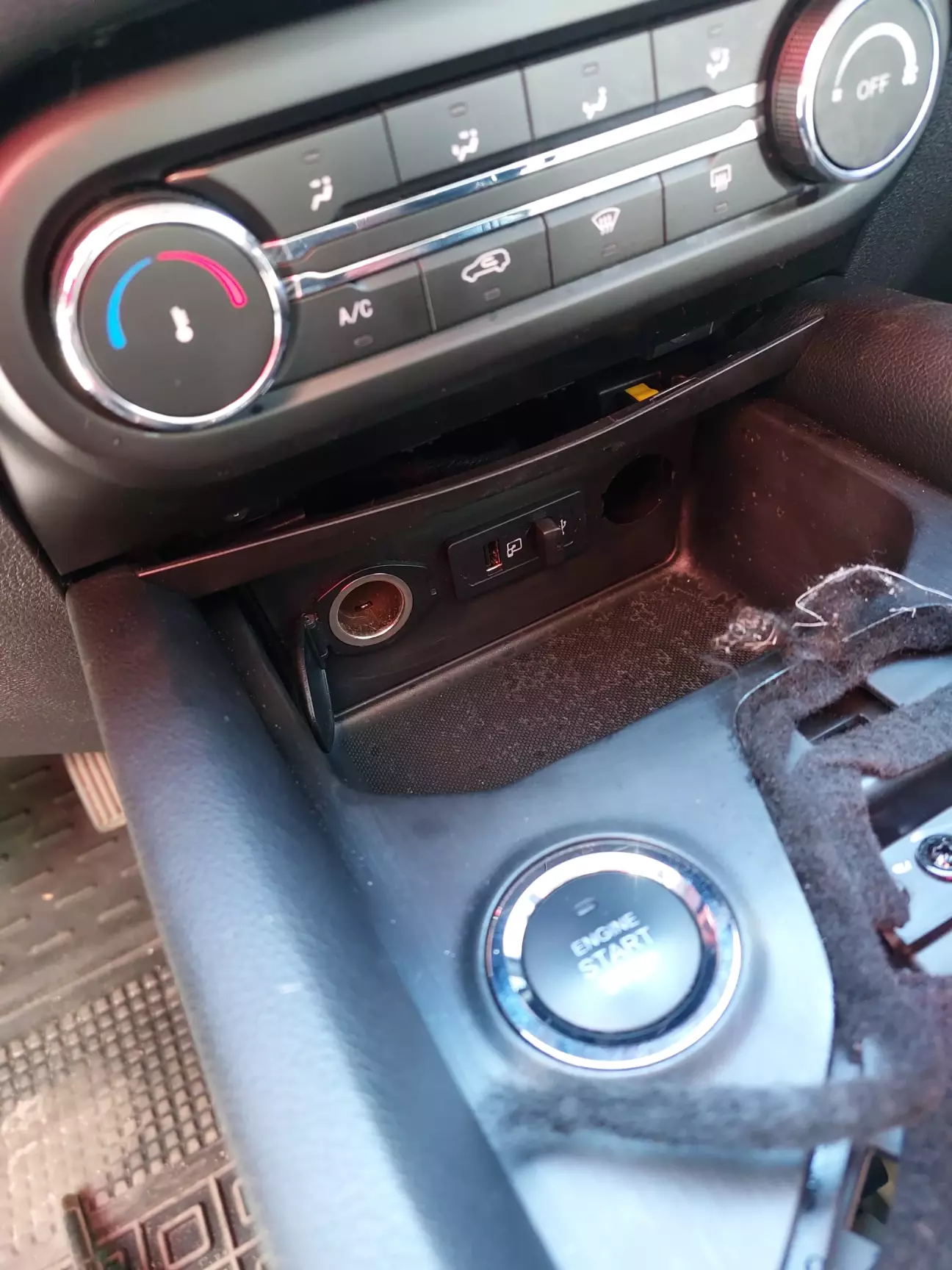

Далі треба витягти панель з юсб роз'ємами та розеткою прикурювача.

Чіплявся пальцями зверху і тягнув на себе, верхня частина виходить легко, далі треба якимось правдами та не правдами витягати й нижню, зняв заглушку з правої сторони і туди заліз пальцем і теж тягнув похитуючі. Якимось таким чином і витяг

Дуже туго та плотно там сидить і дуже мало місця аби туди підлізти.

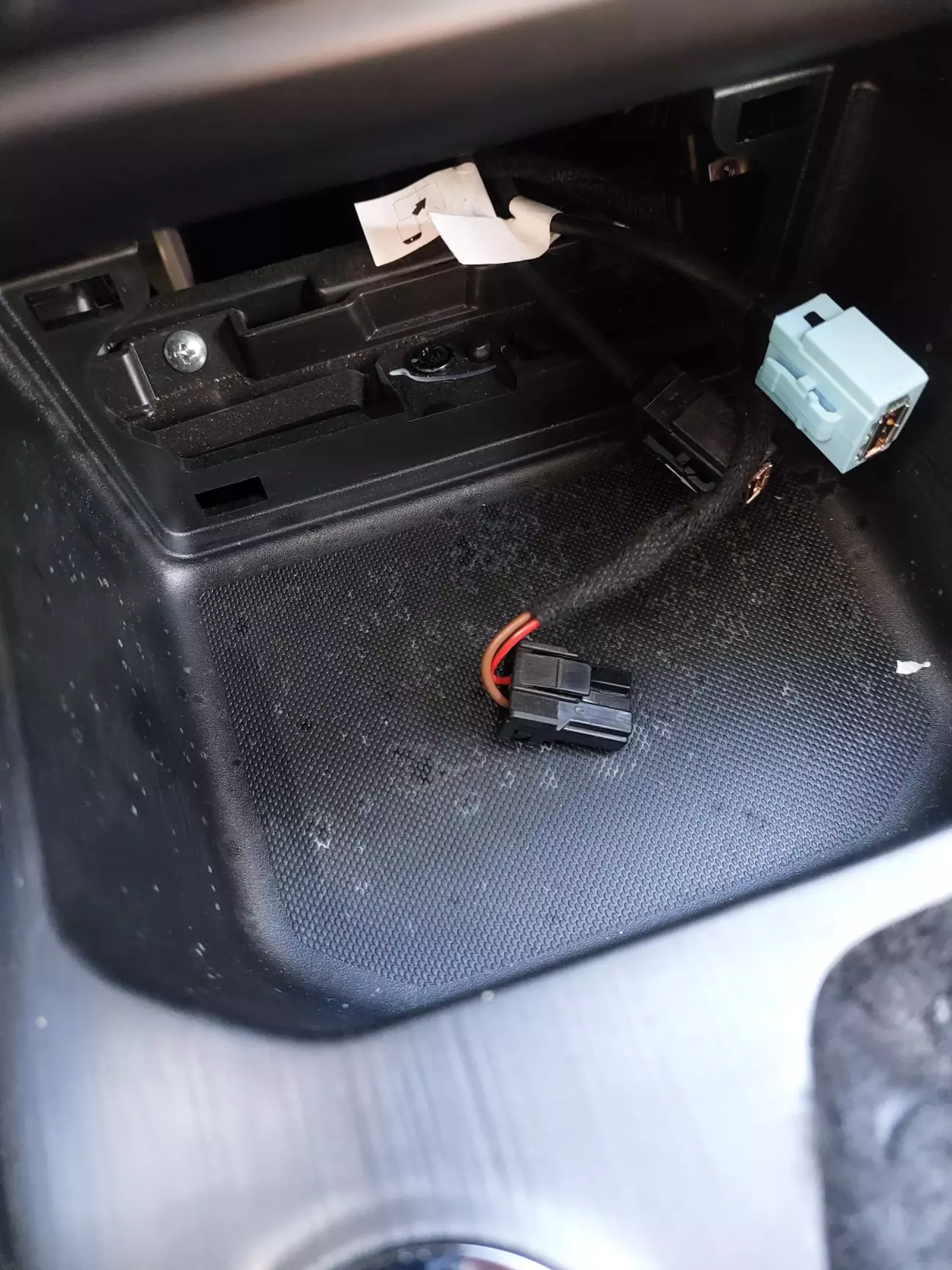

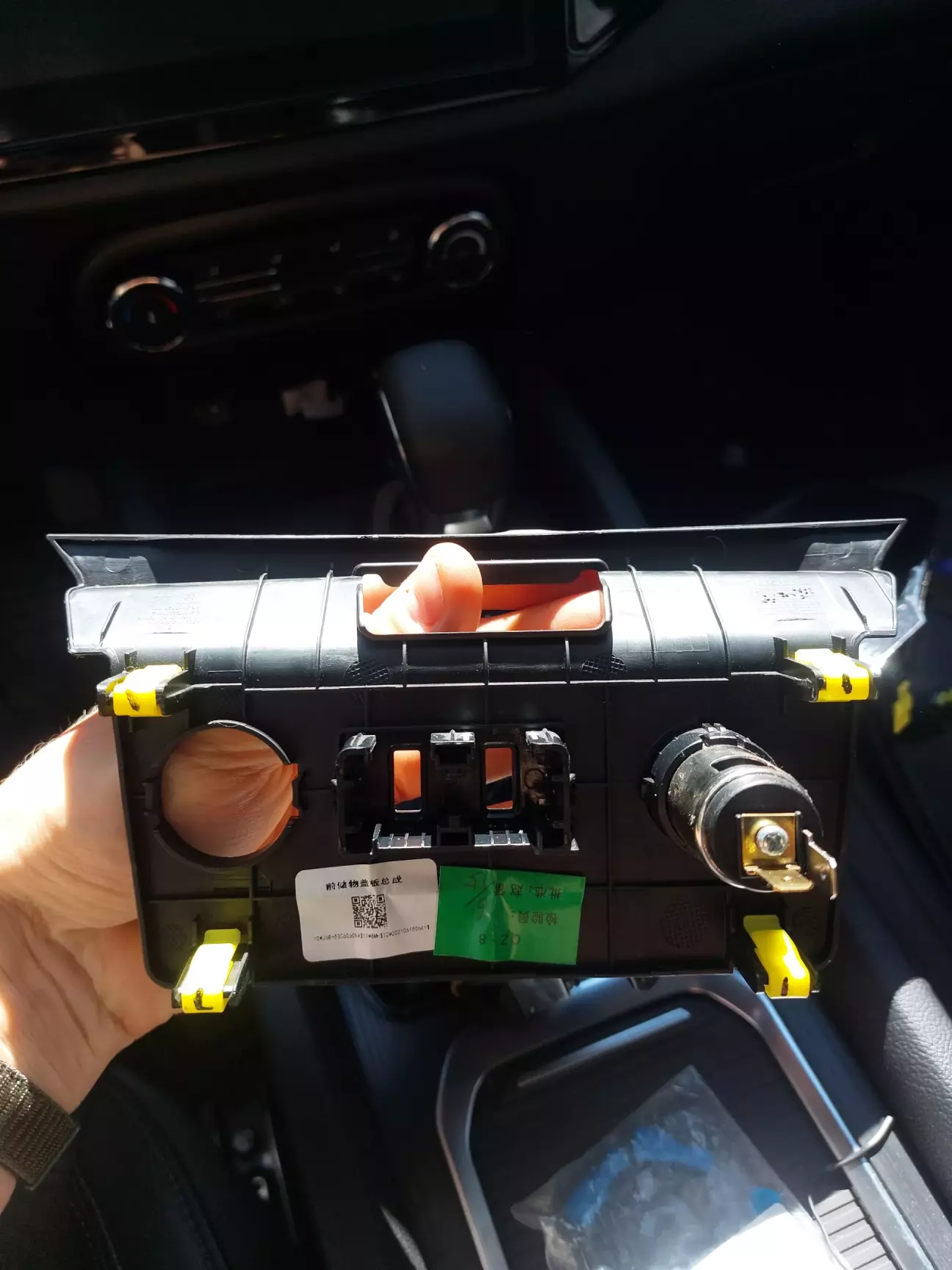

Від'єднав роз'єми від прикурювача та двох юсб. І от такий вид має позаду, кріпиться на 4 кліпси

За цією накладкою ще два сріблясті шурупи в торці зліва та справа, їх також викручуємо

Далі ще зняв накладку навколо куліси кпп щоб була змога підлізти та від'єднати роз'єми та задля того аби витягти сам тонель. До речі щоб його витягти треба ще перевести кулісу у драйв, витягти вгору попередньо від'єднавши всі роз'єми і потім знову перевести кулсу у паркінг та заглушити авто.

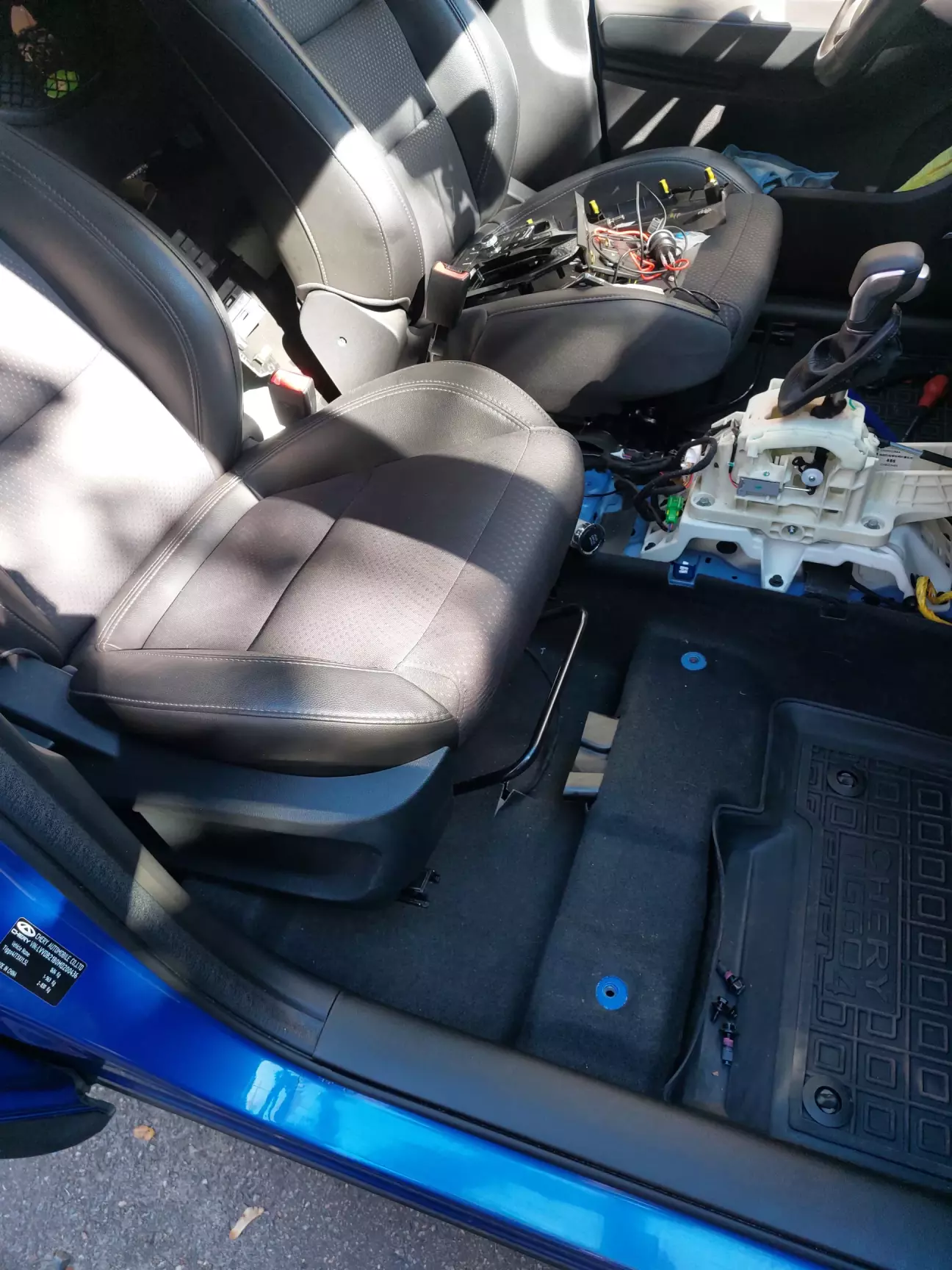

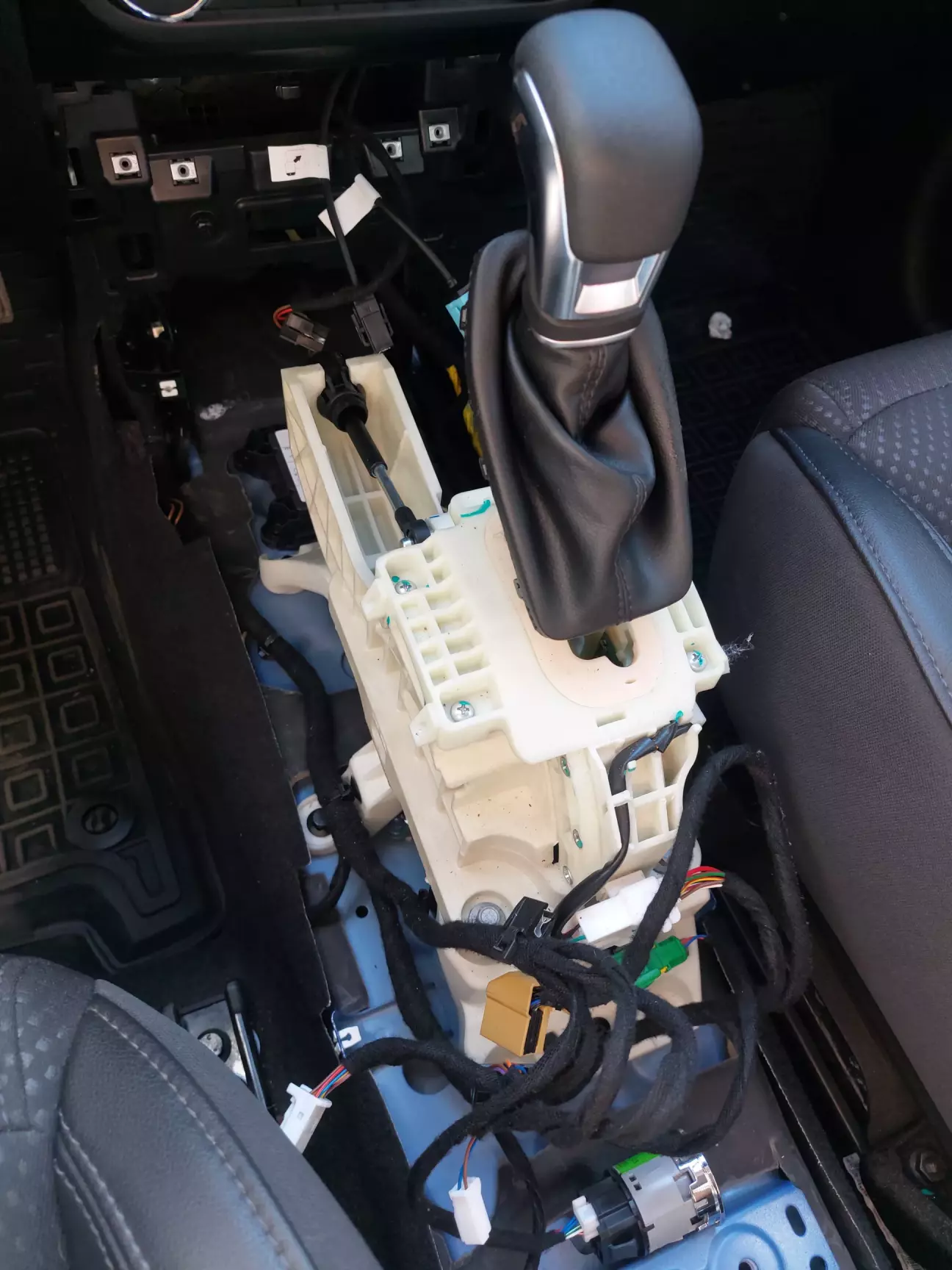

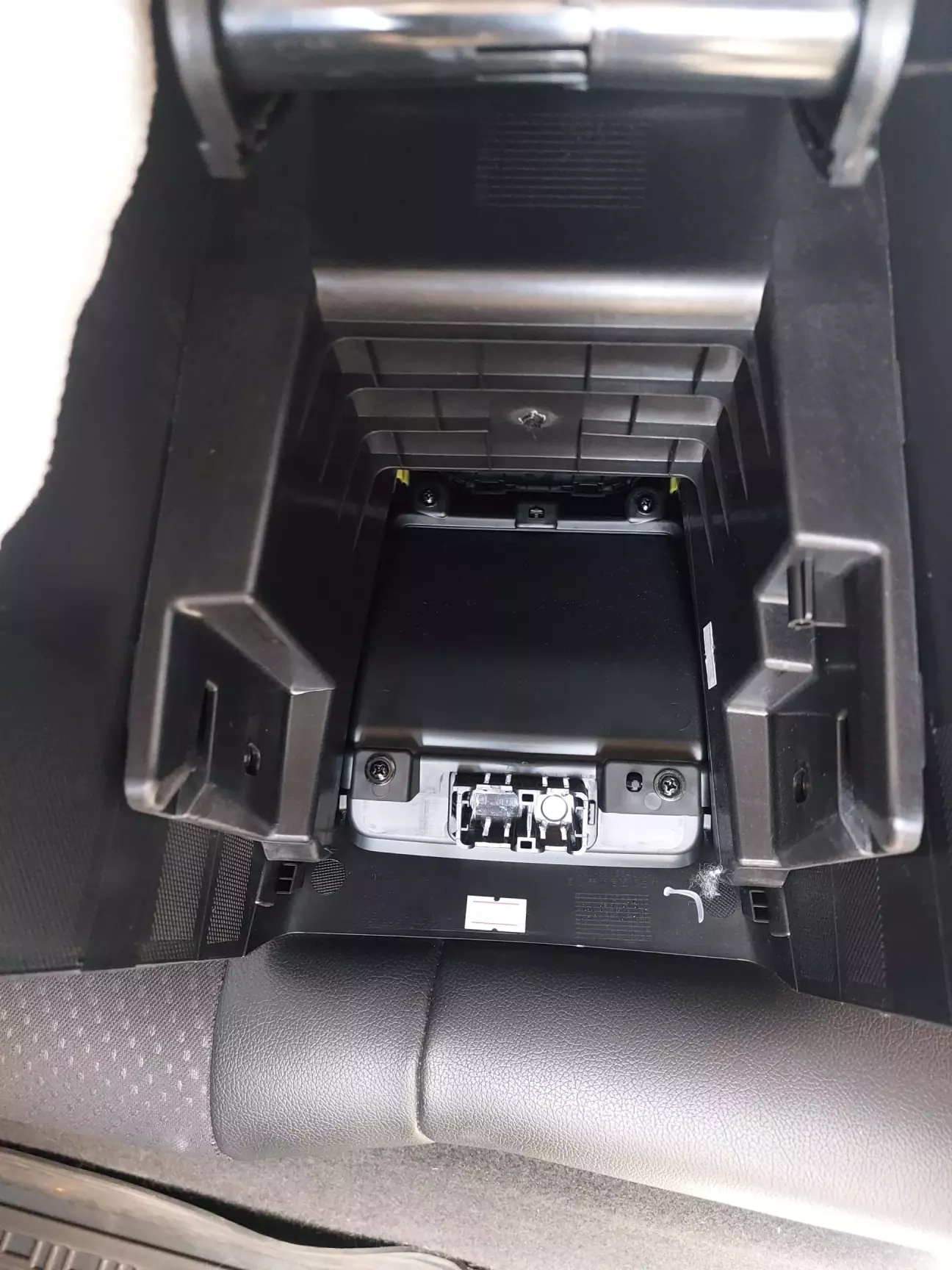

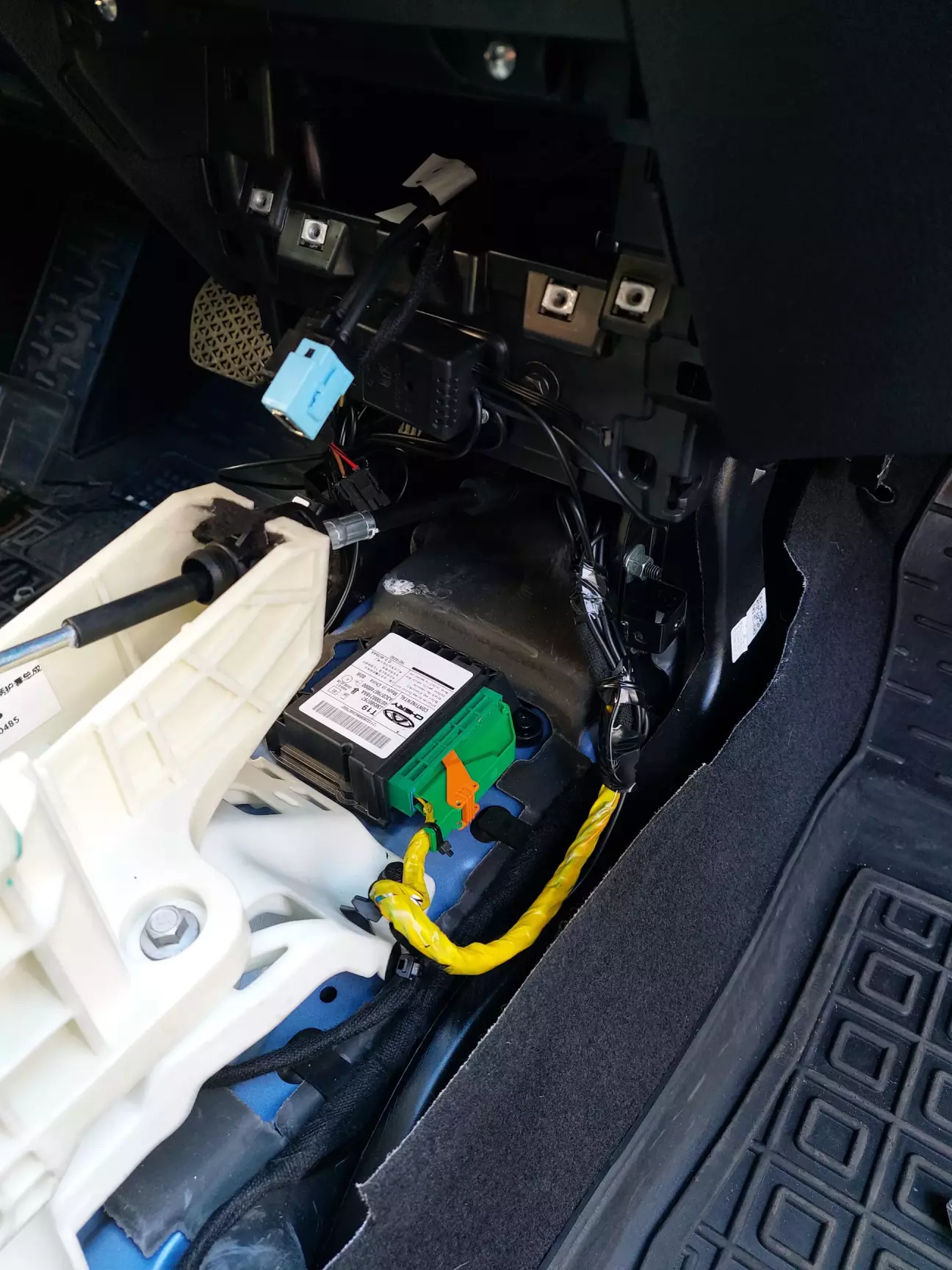

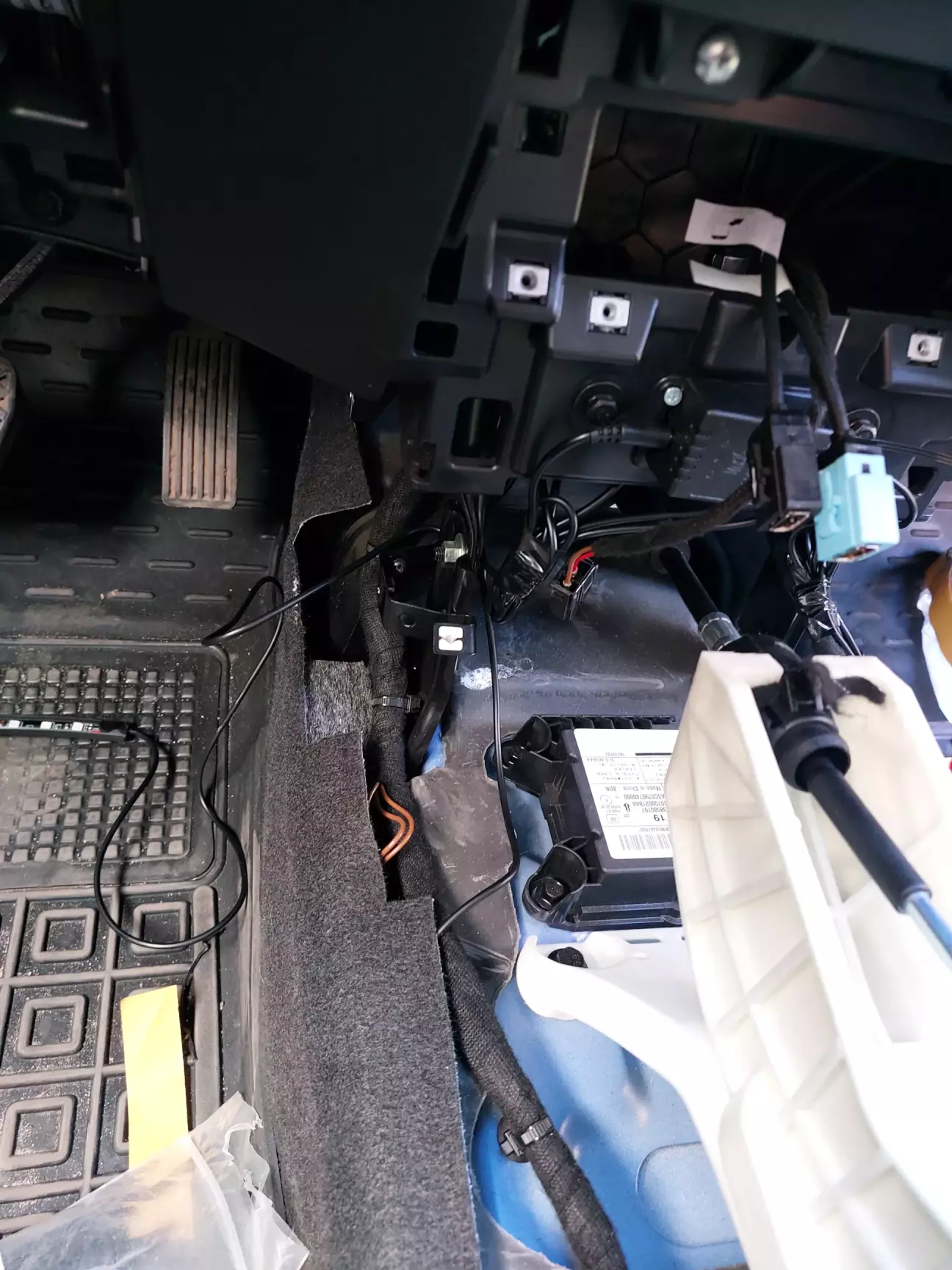

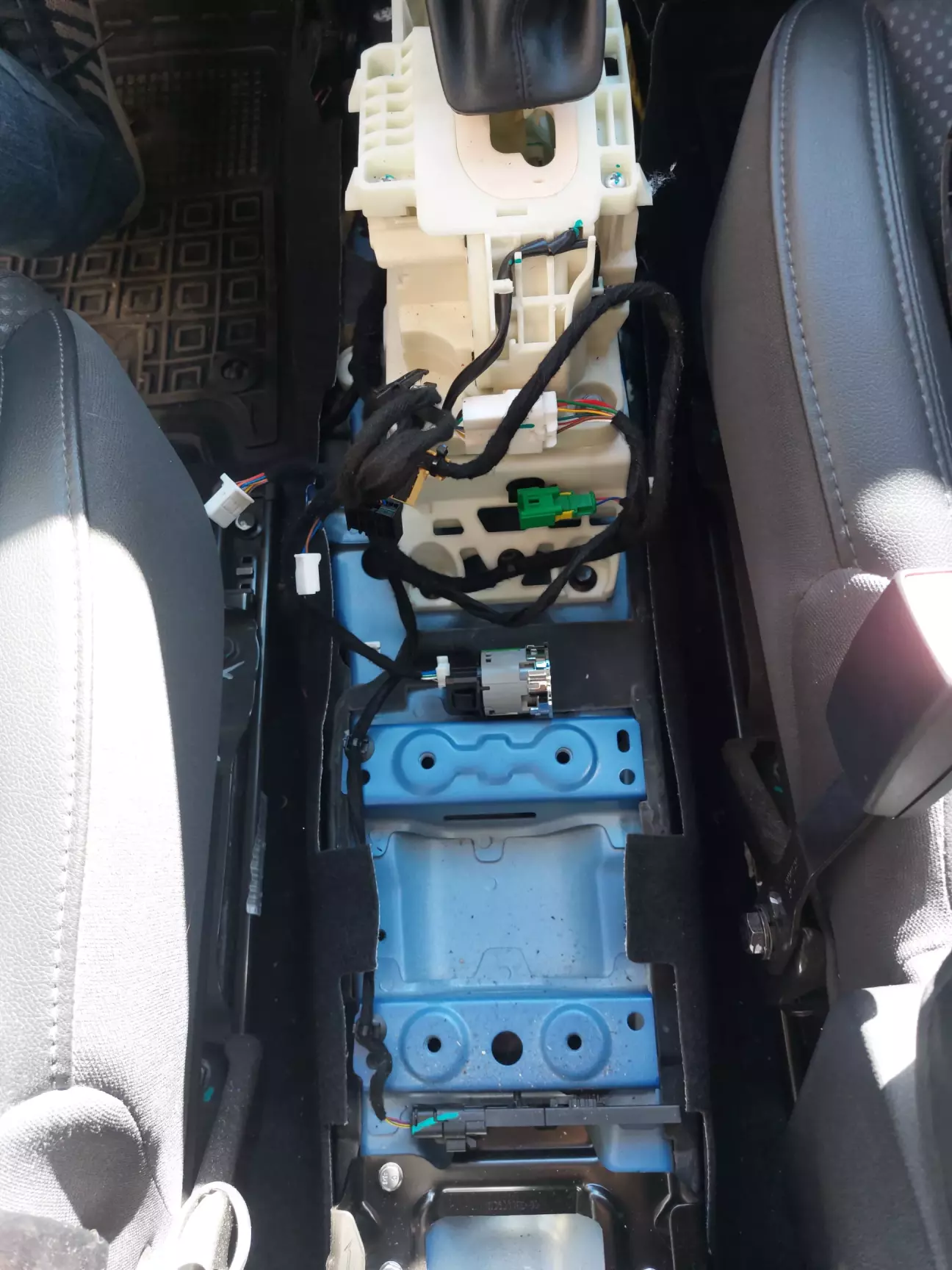

Ось такий вигляд маємо зі знятим тонелем

До речі, якщо будете запускати авто, зрозуміло що повинна бути під'єднана кнопка запуску двигуна, а також перед запуском треба під'єднати кнопку стоянкового гальма, бо  після того як я все зібрав вискочила помилка на приборці і спершу машина не хотіла вимикати ручне гальмо, потім наче адаптувалася, помилка зникла, побачила кнопку і почала працювати. Щоб цього уникнути не запускайте авто з вимкненою кнопкою ручного гальма.

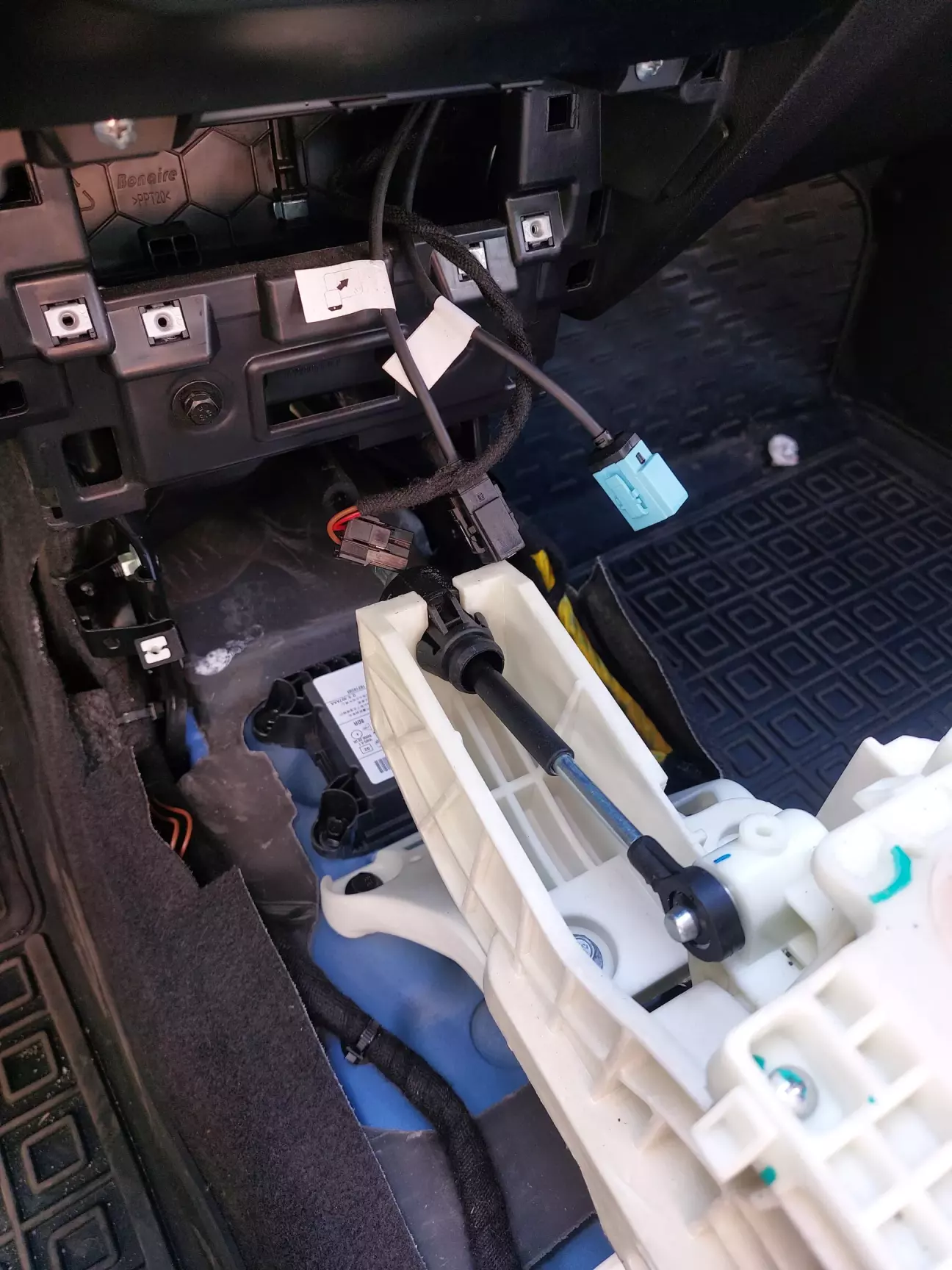

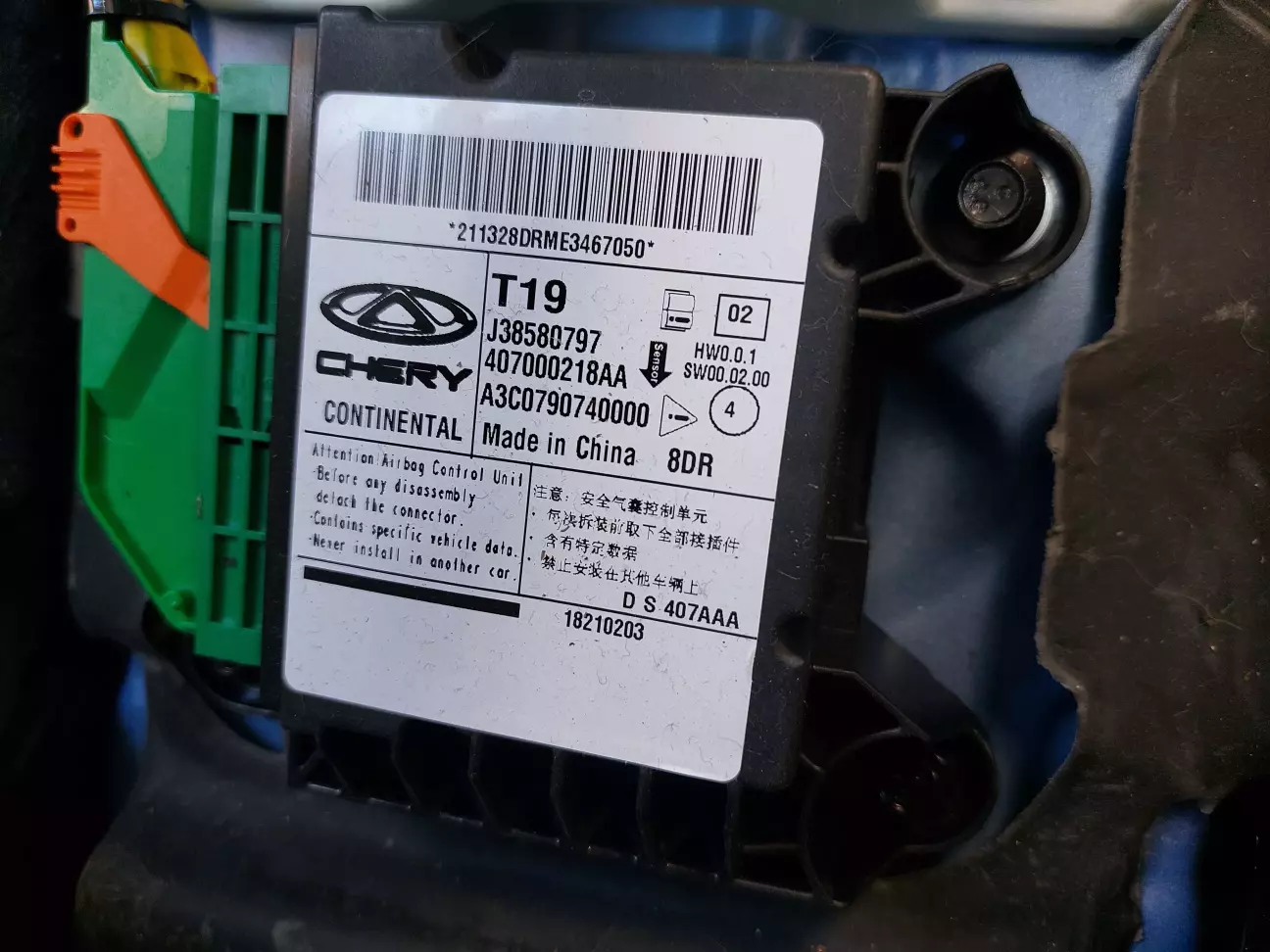

Ось такий блочок стоїть під тонелем

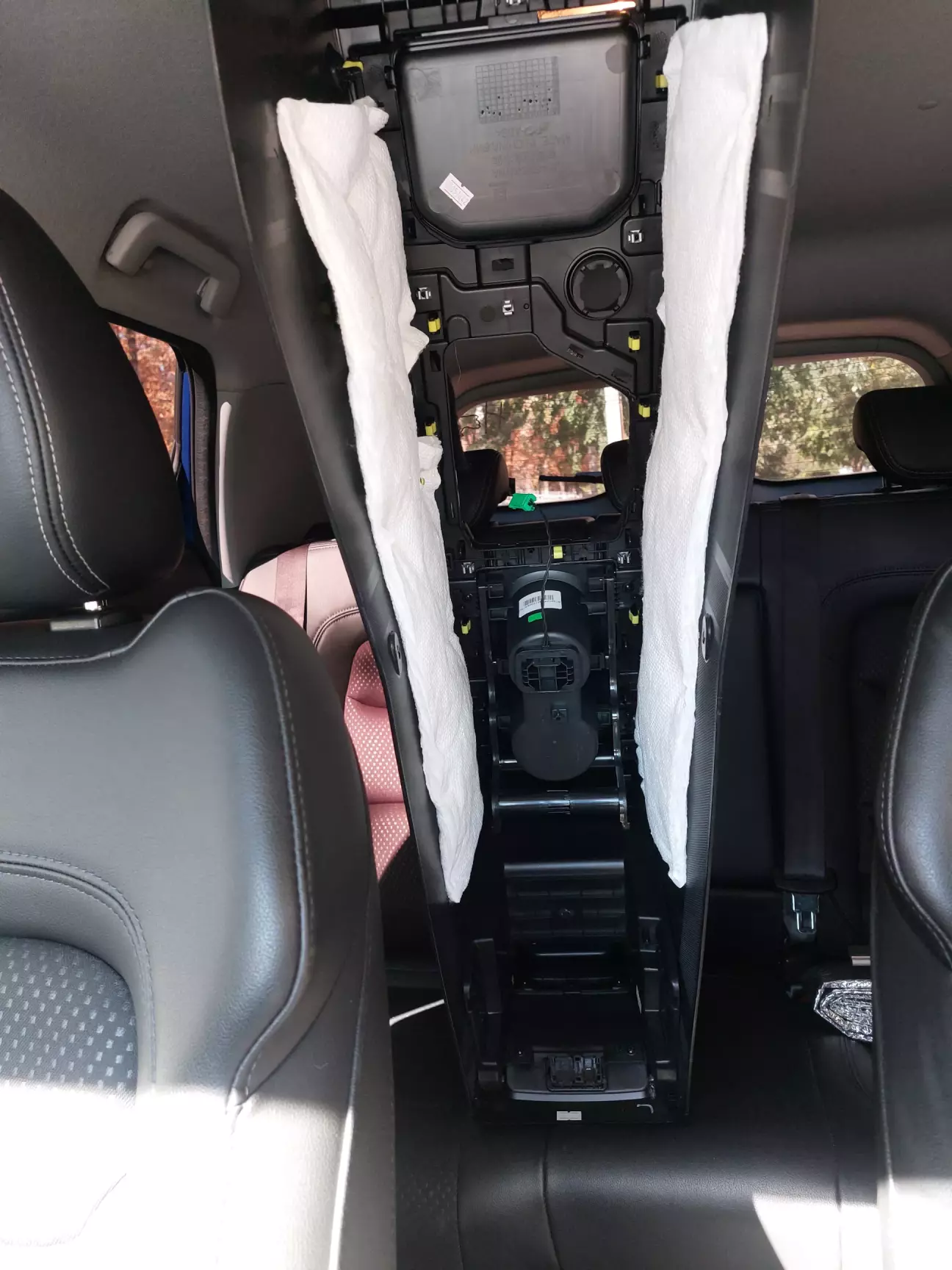

А ось так виглядає тонель зсередини

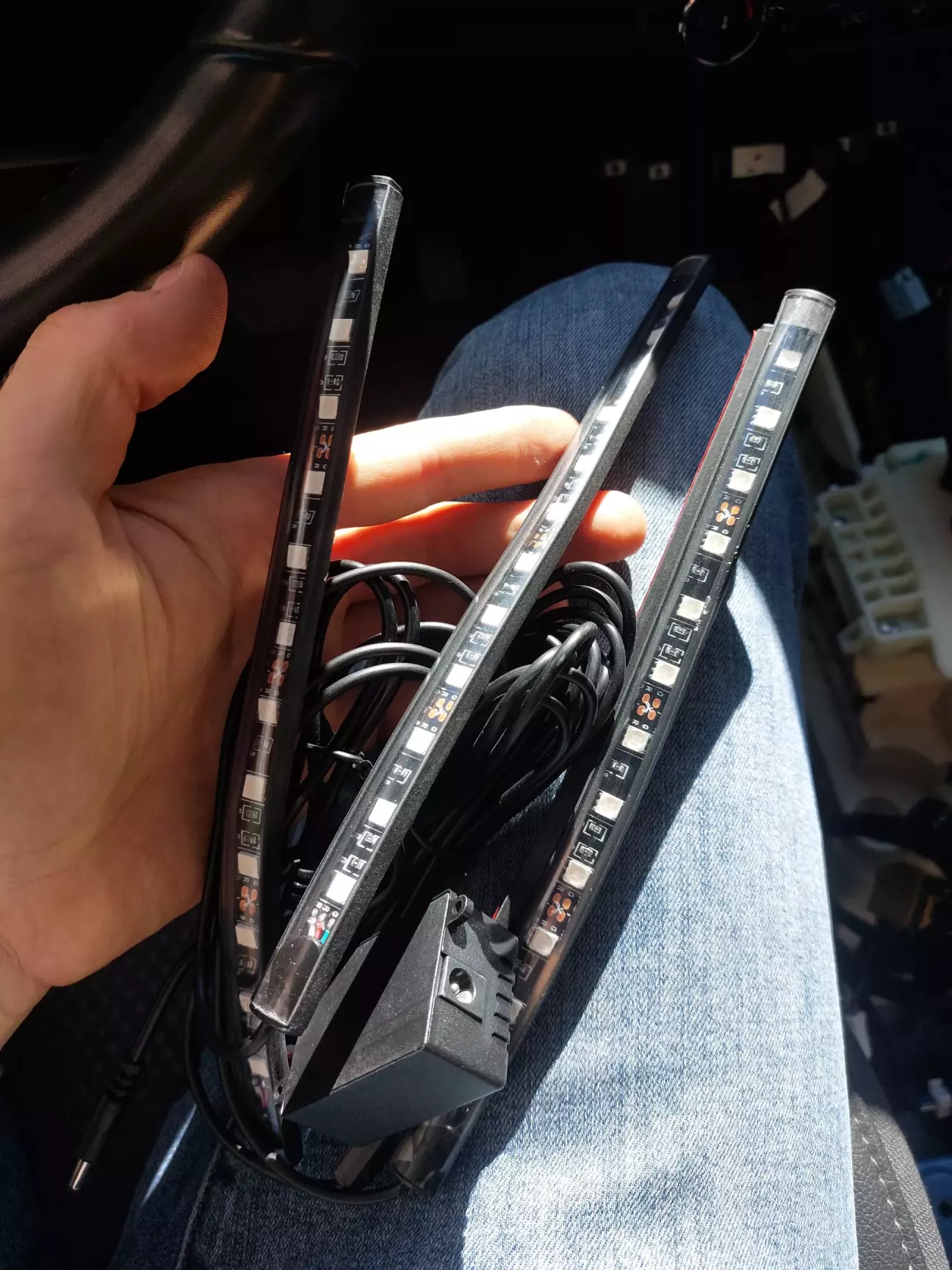

Теперь можеме перейти саме до підключення. Ось такий в мене комплект, має блок керування від якого іде 4 дроти на кінці яких лед підсвітка

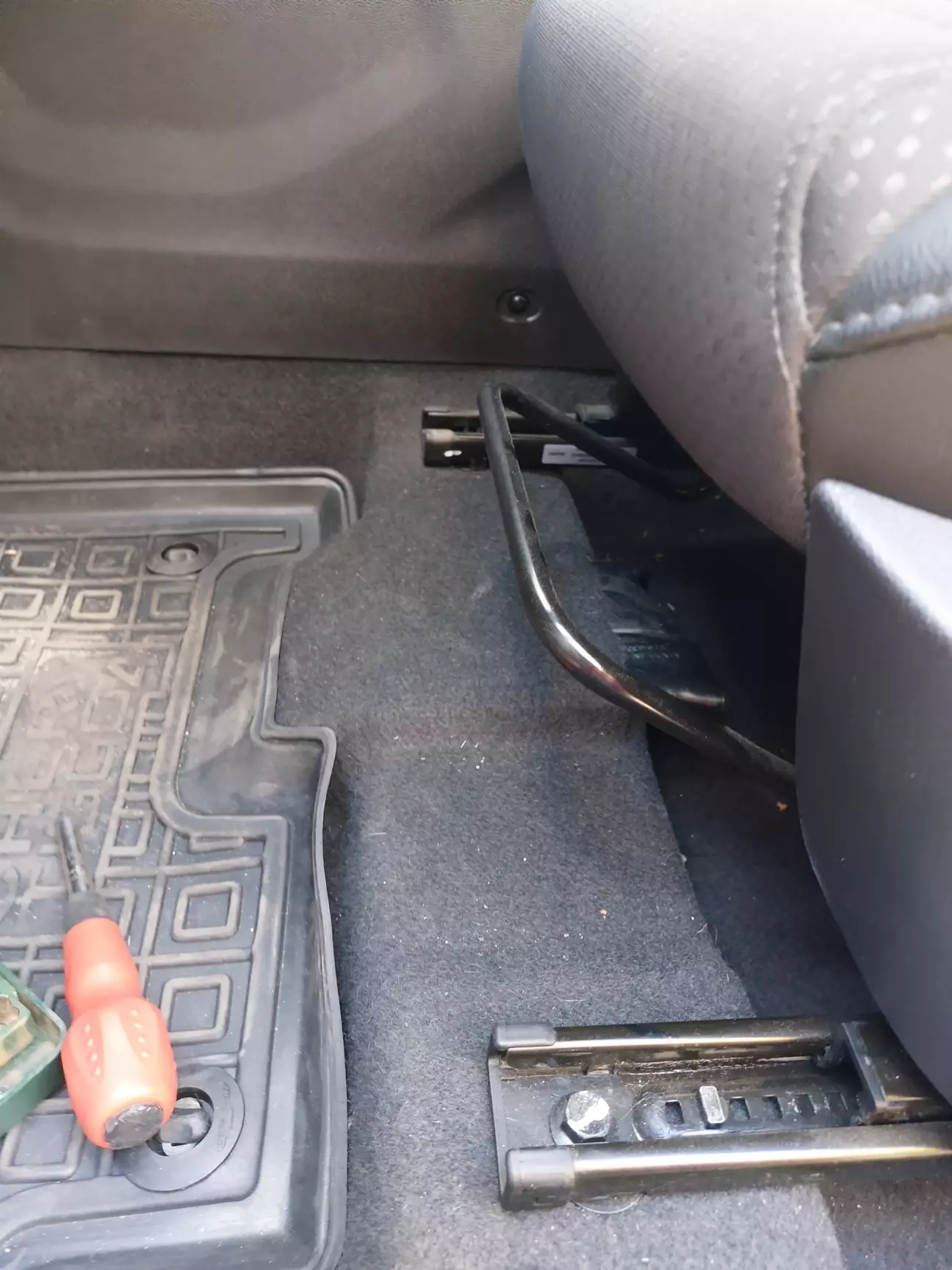

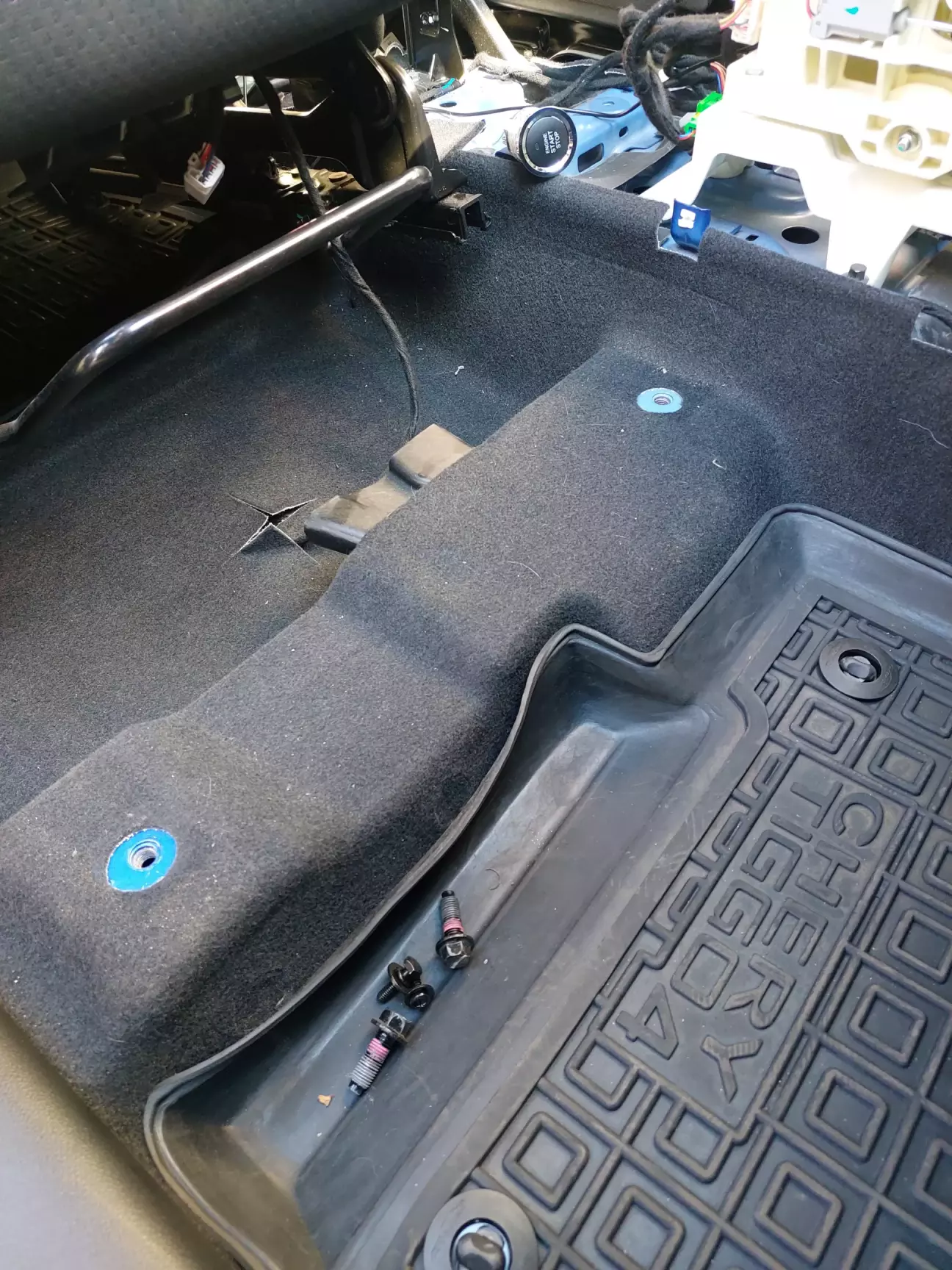

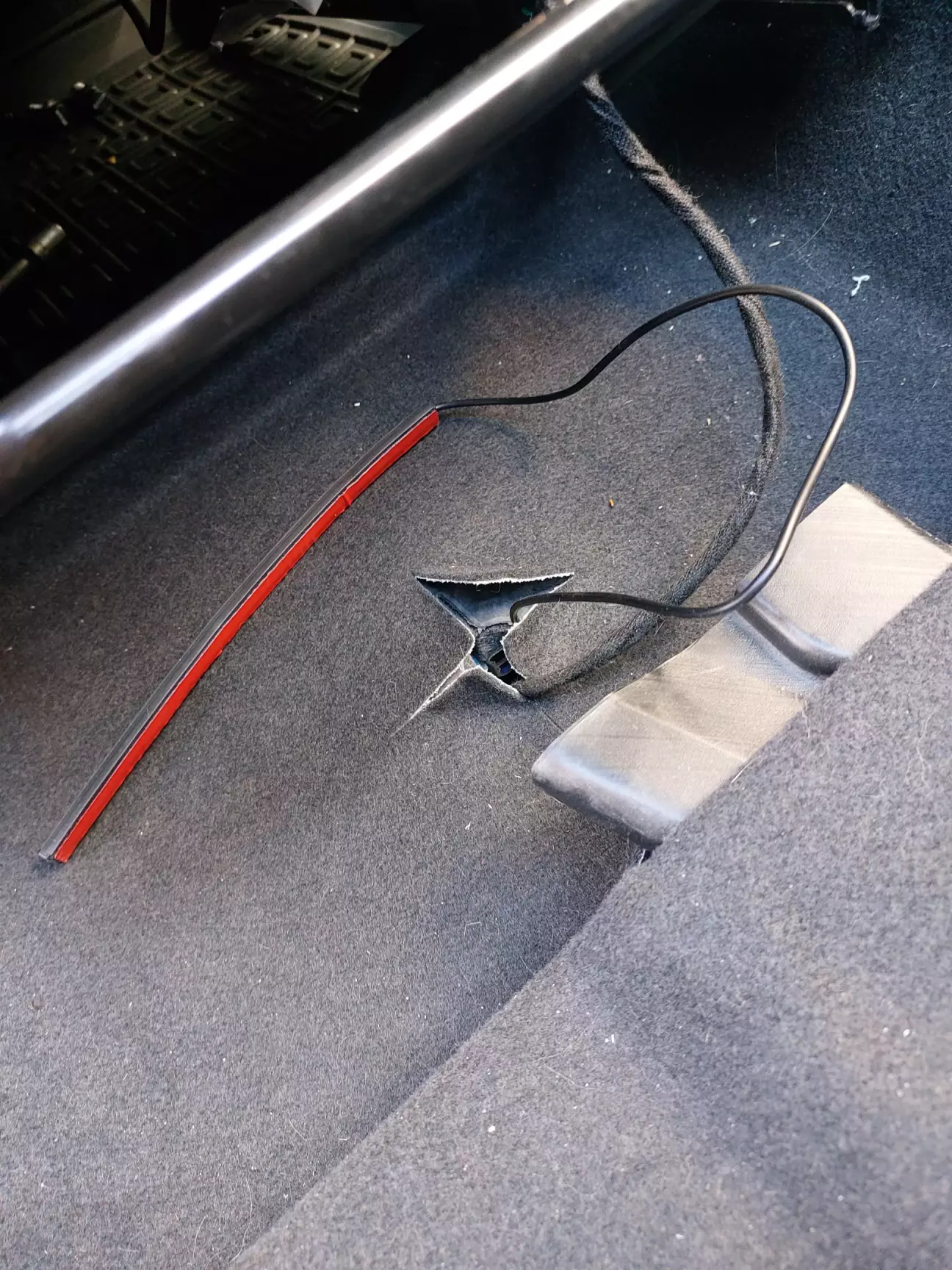

Щоб провести дроти до задніх сидінь я як і на реношці відкрутив сидіння щоб можна було від тонелю під підлогою провести дроти

Так зробив з обох боків

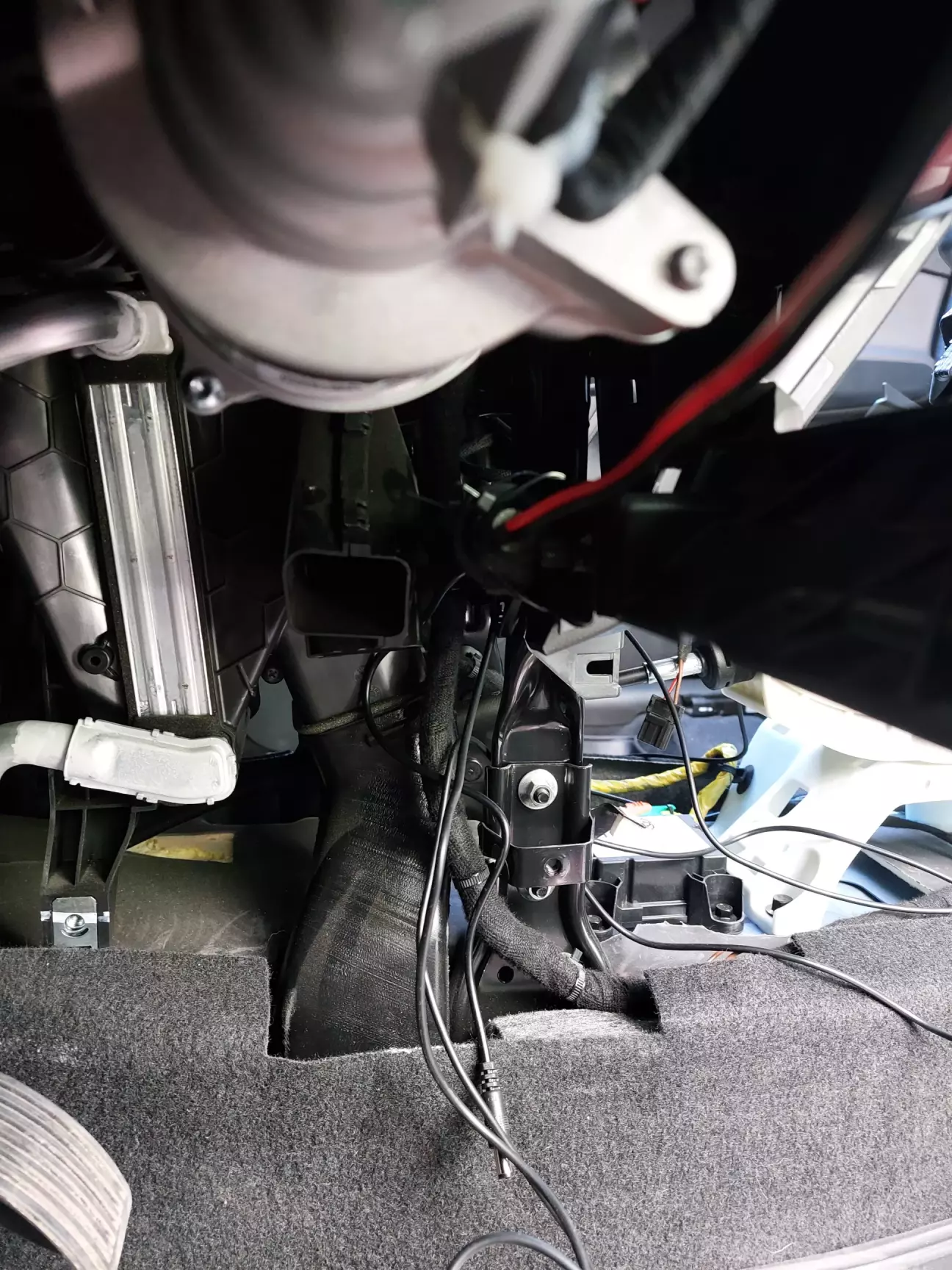

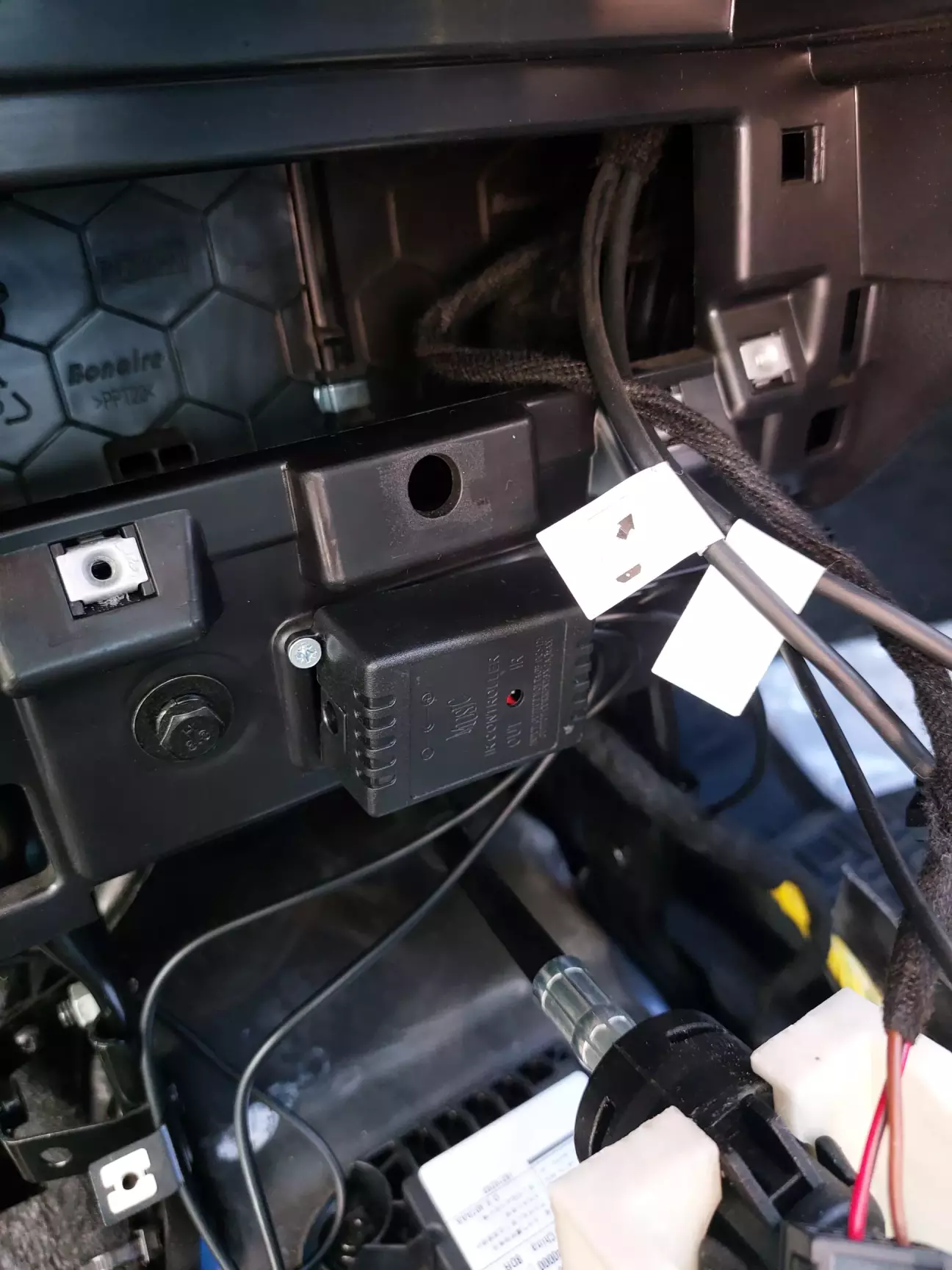

Сам блочок прикрутив двома маленькими саморізами до внутрішньої нижньої частини торпеди яка закривається тонелем

Трохи ближче від лівої стійки до нижньої частини торпеди переніс USB розетку щоб дістав дріт і там її закріпив.

Далі по вкладам дроти до підсвітки, де треба підв'язався до штатної проводки, де було багато зайвого склав у жгут та також підмотав все щоб не теліпалося.

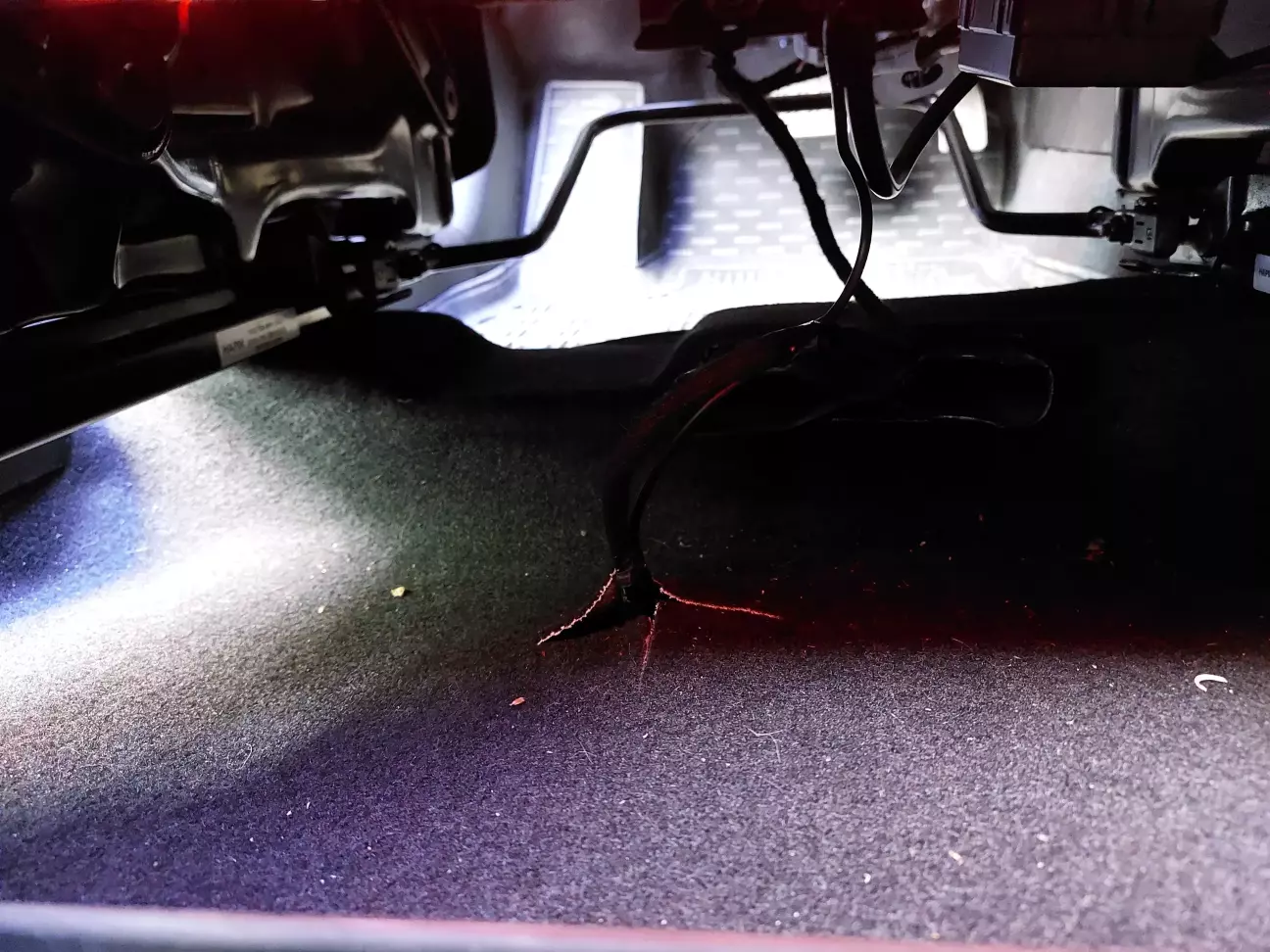

Під сидінням дроти також підв'язав до рідних дротів аби не теліпалися, а самі лед лєнти приклеїв знизу сидінь

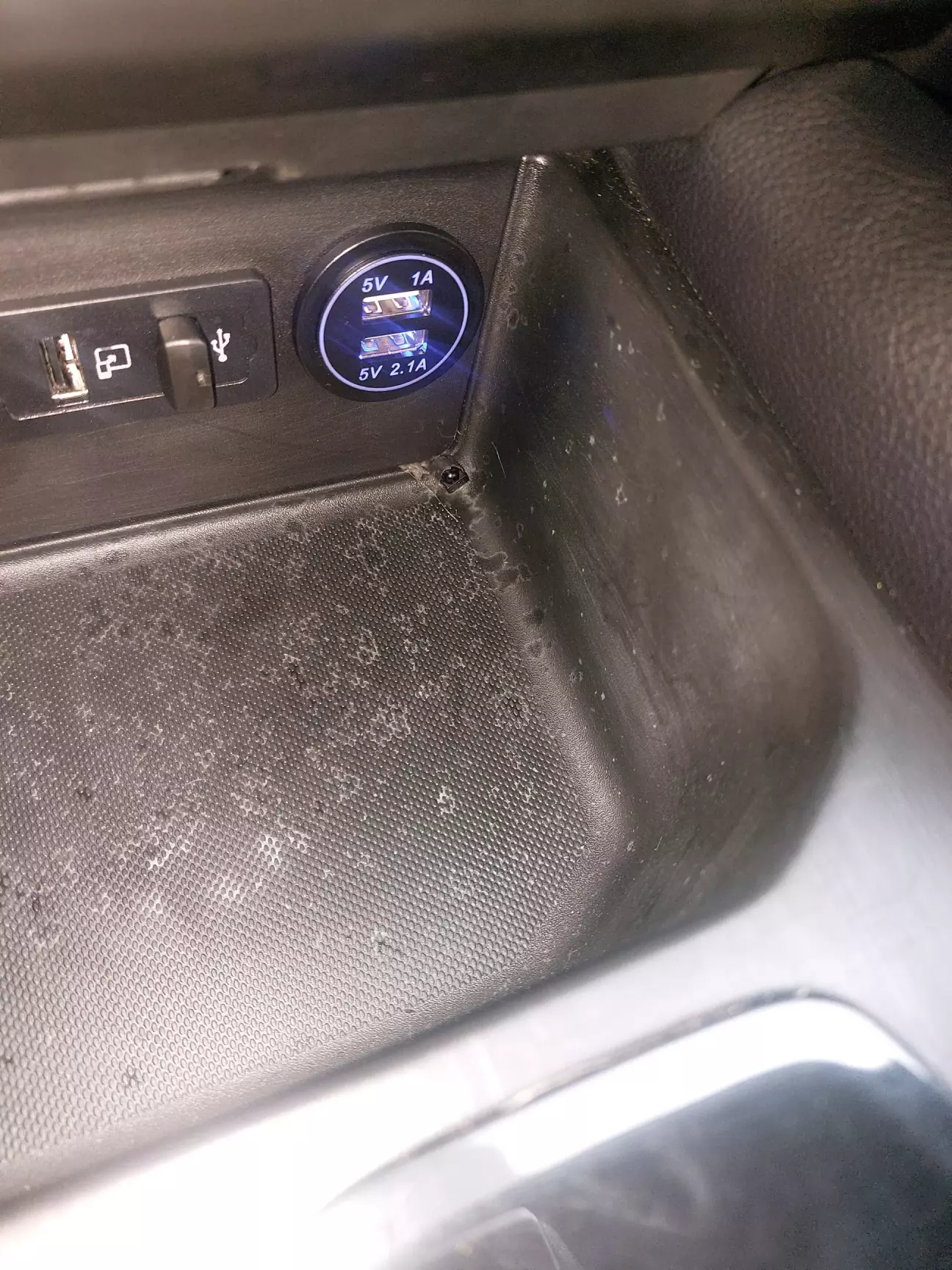

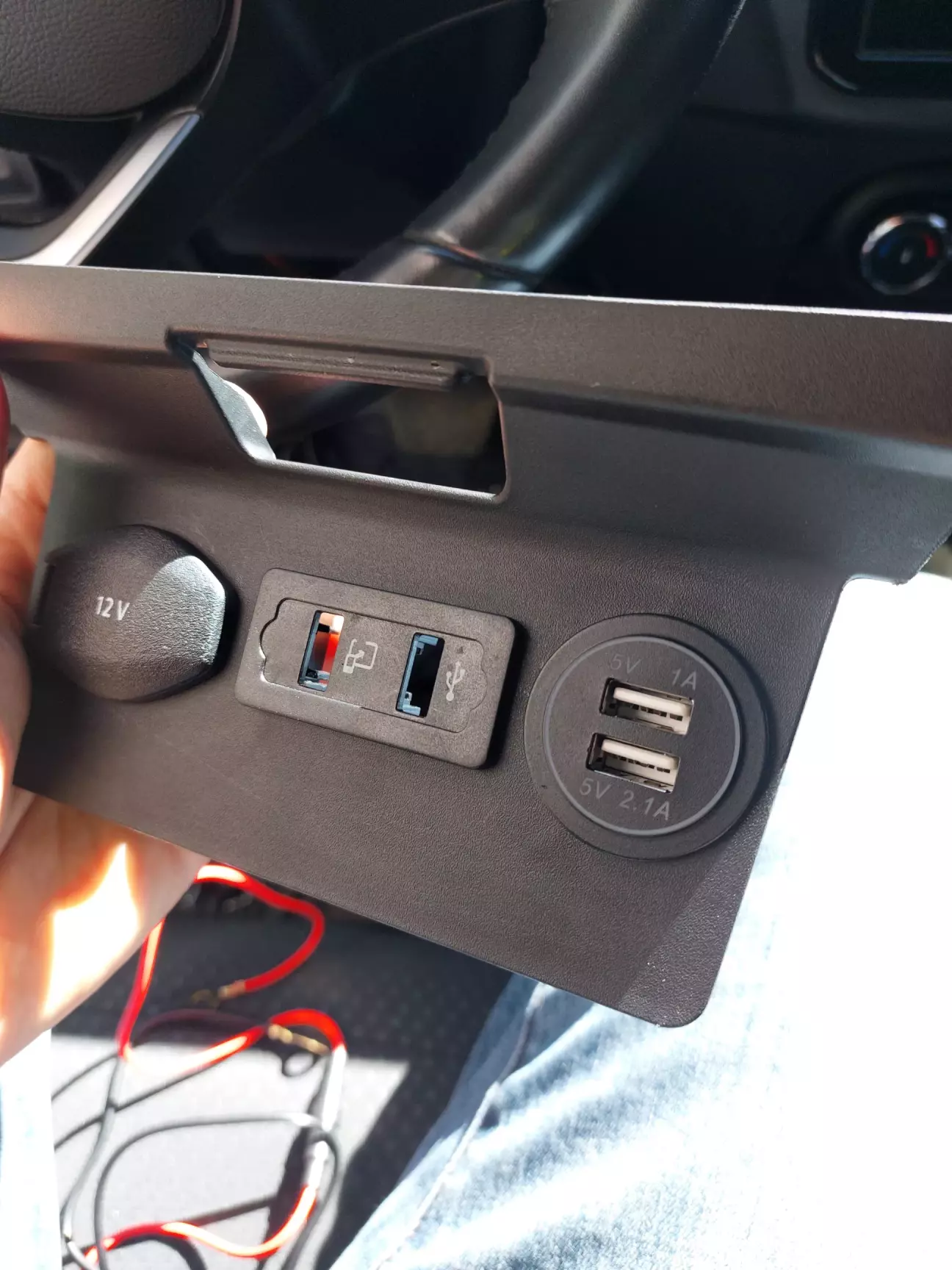

Вцілому з підсвіткою майже закінчив. Поки все  розібрано вирішив також встановити доп розетку з USB роз'ємами замість заглушки з правої сторони від прикурювача. Замовялв на Аліку приблизно за 160грн. Щільно вкручується  в місце замість заглушки, навіть не потрібно фіксувати кільцем

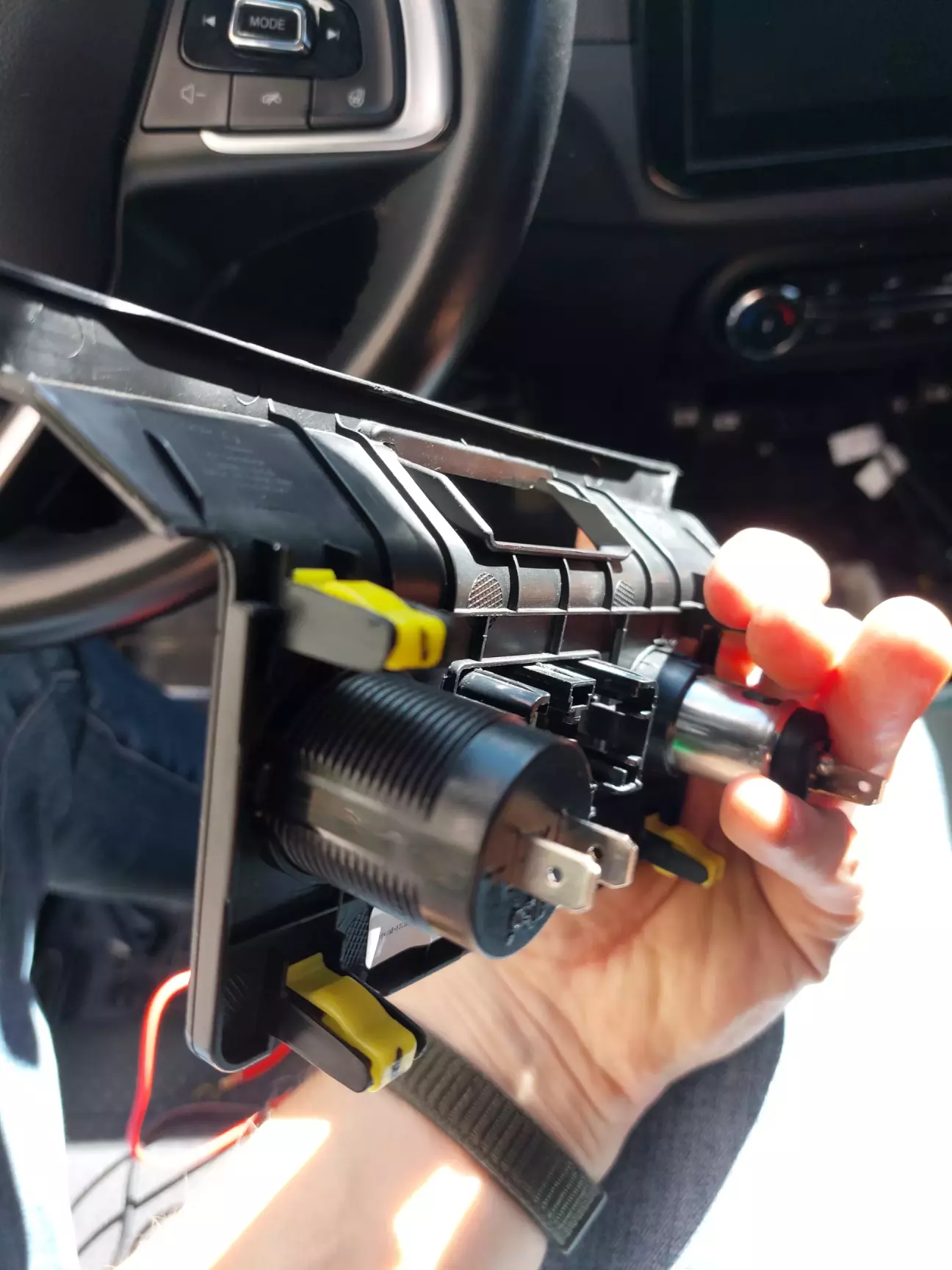

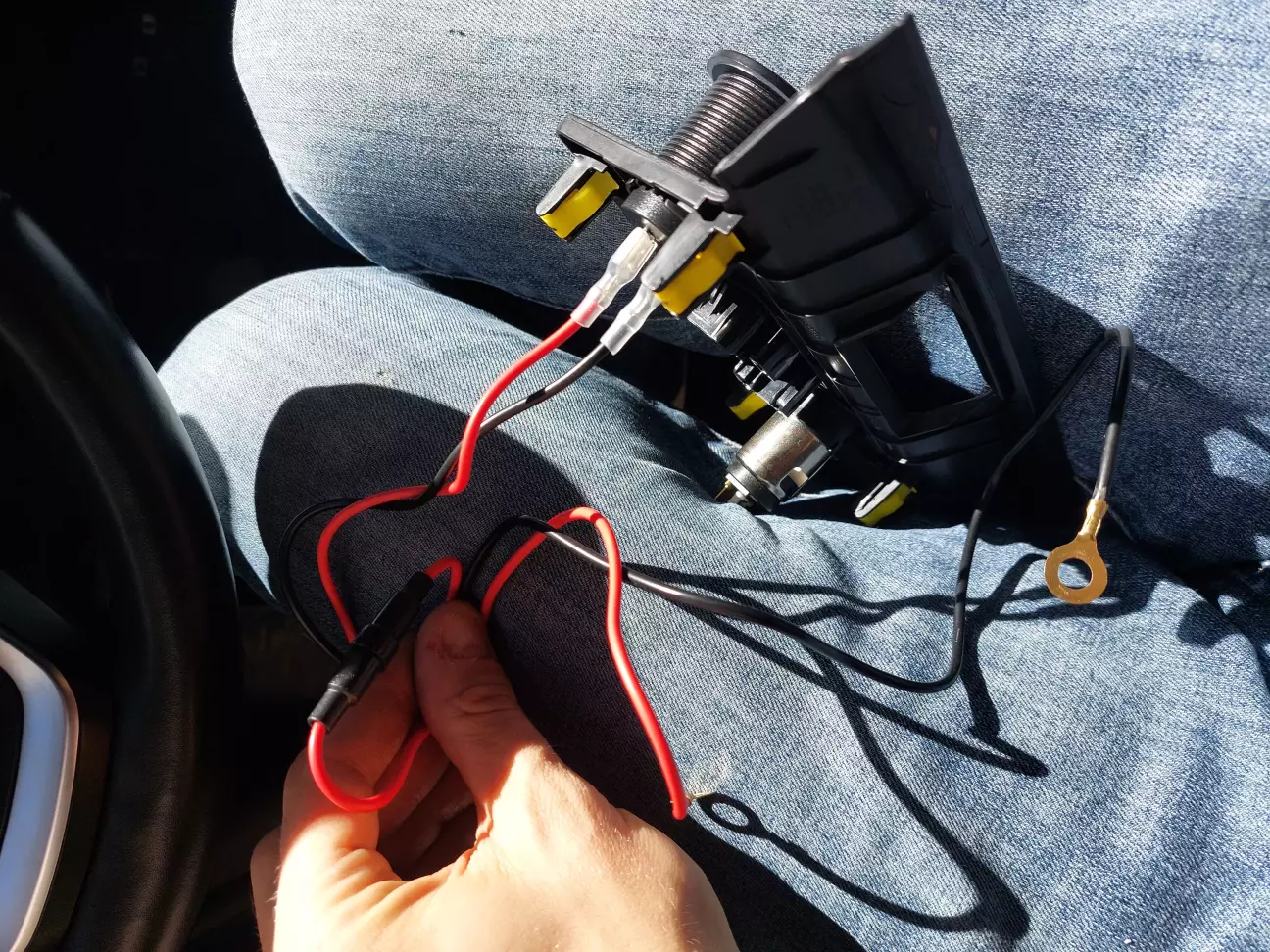

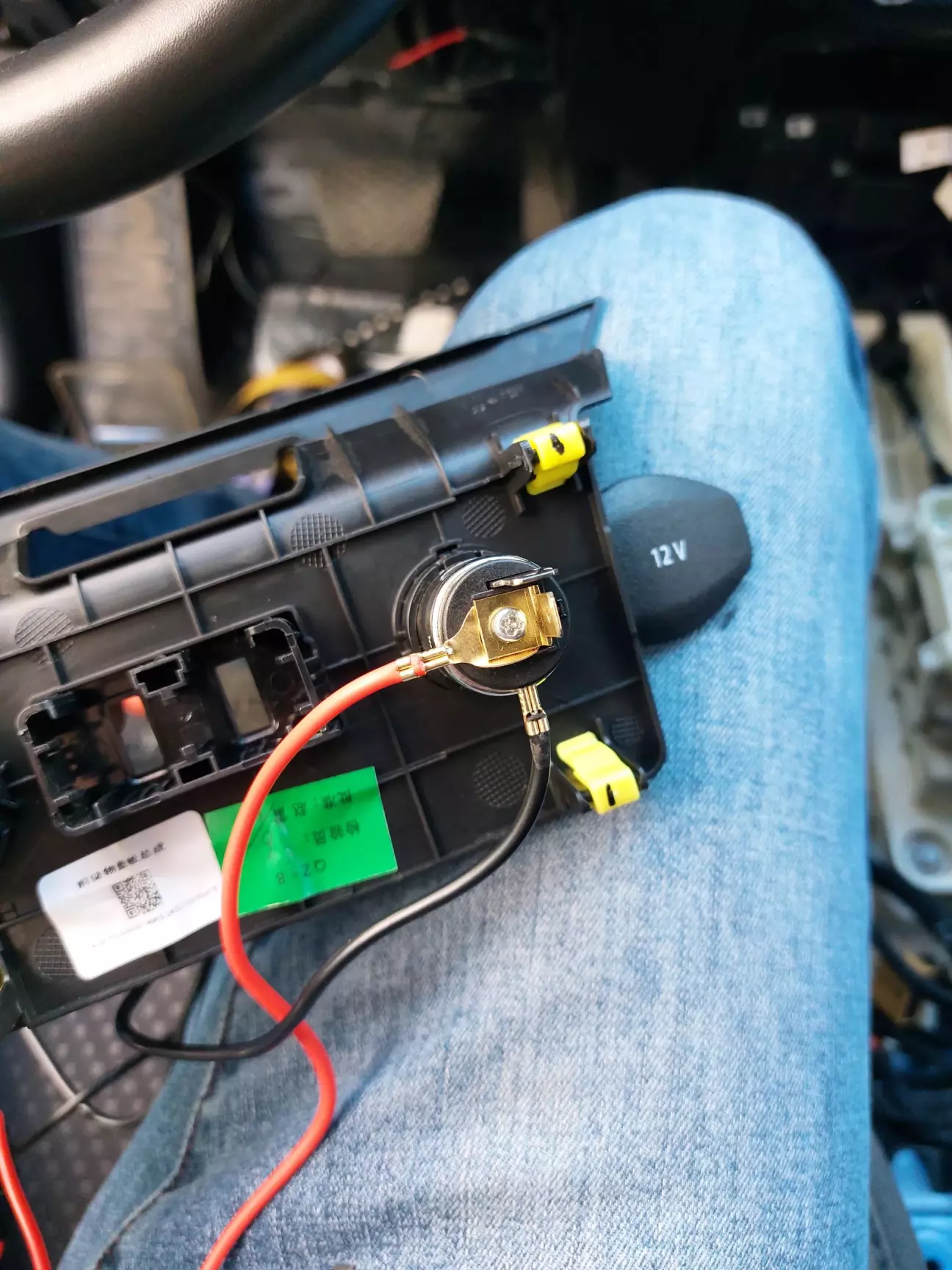

Думав як під'єднати. Бачив, що дехто підключав під кермом на пряму, на плюс та мінус, але негативною частиною того є те, що розетка буде постійно ввімкнена і якщо щось забути то буде висаджувати акумулятор, плюс там є маленька лампочка підсвітки яка також  з часом добре для акумулятора не зробить. Тому подумав, подивився на розетку прикурювача, розібрав її та зрозумів, що можу під'єднатися до неї і перевіривши, що струм надходить на неї тільки після ввімкнення запалення.

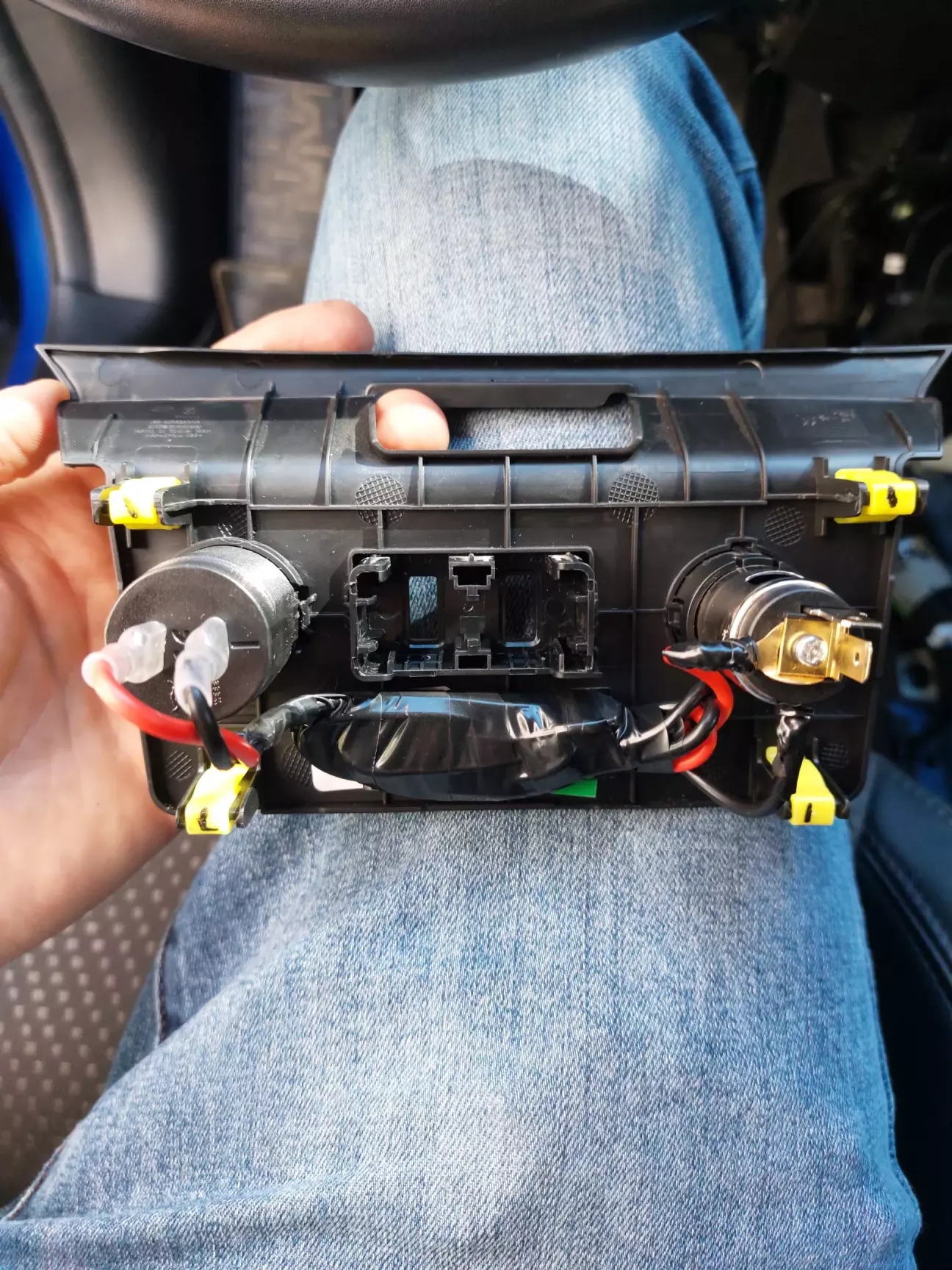

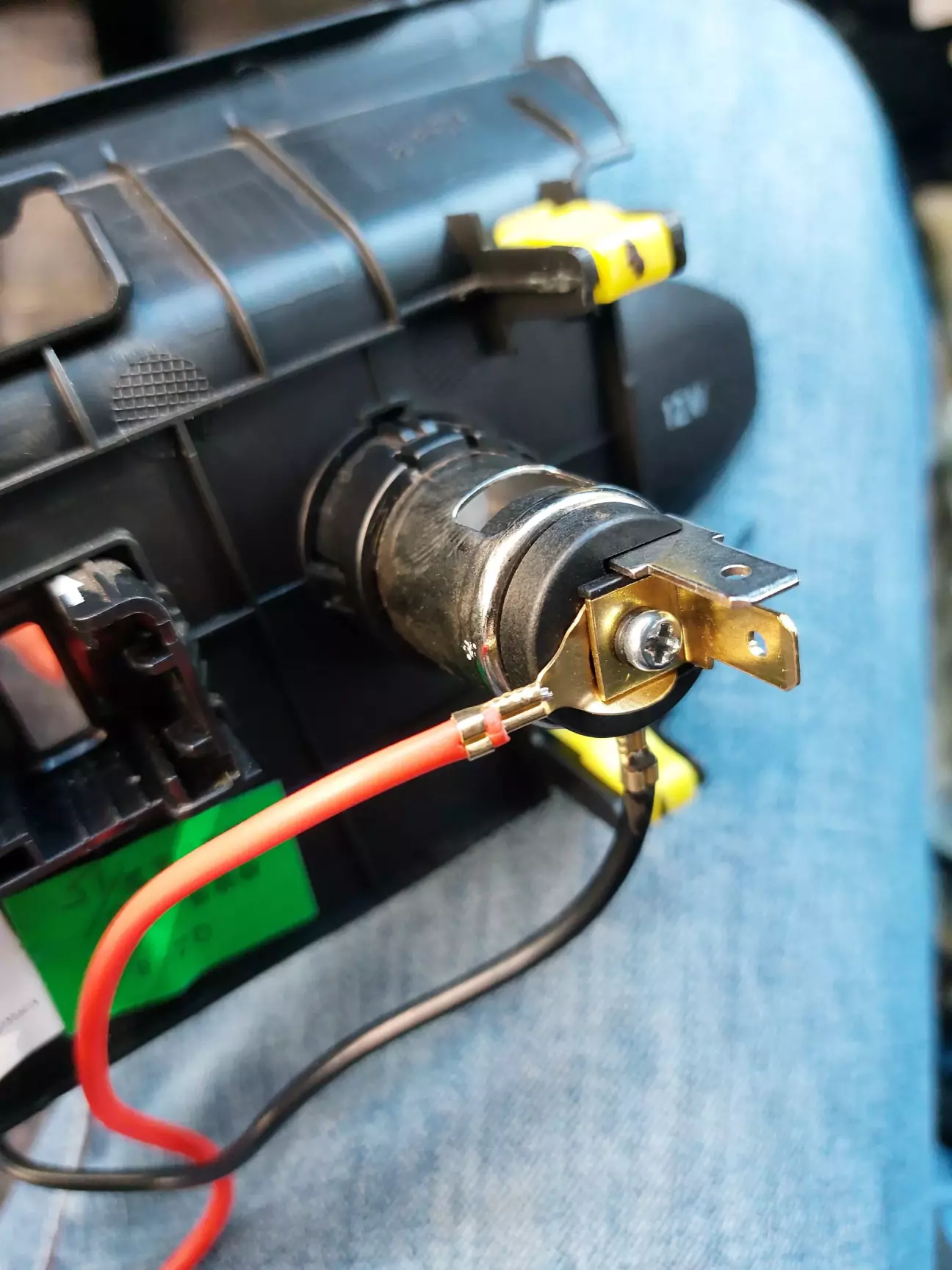

Ось таким чином вийшло

Рештки клєм додатково заізолював

Далі все збираємо в зворотній послідовності.

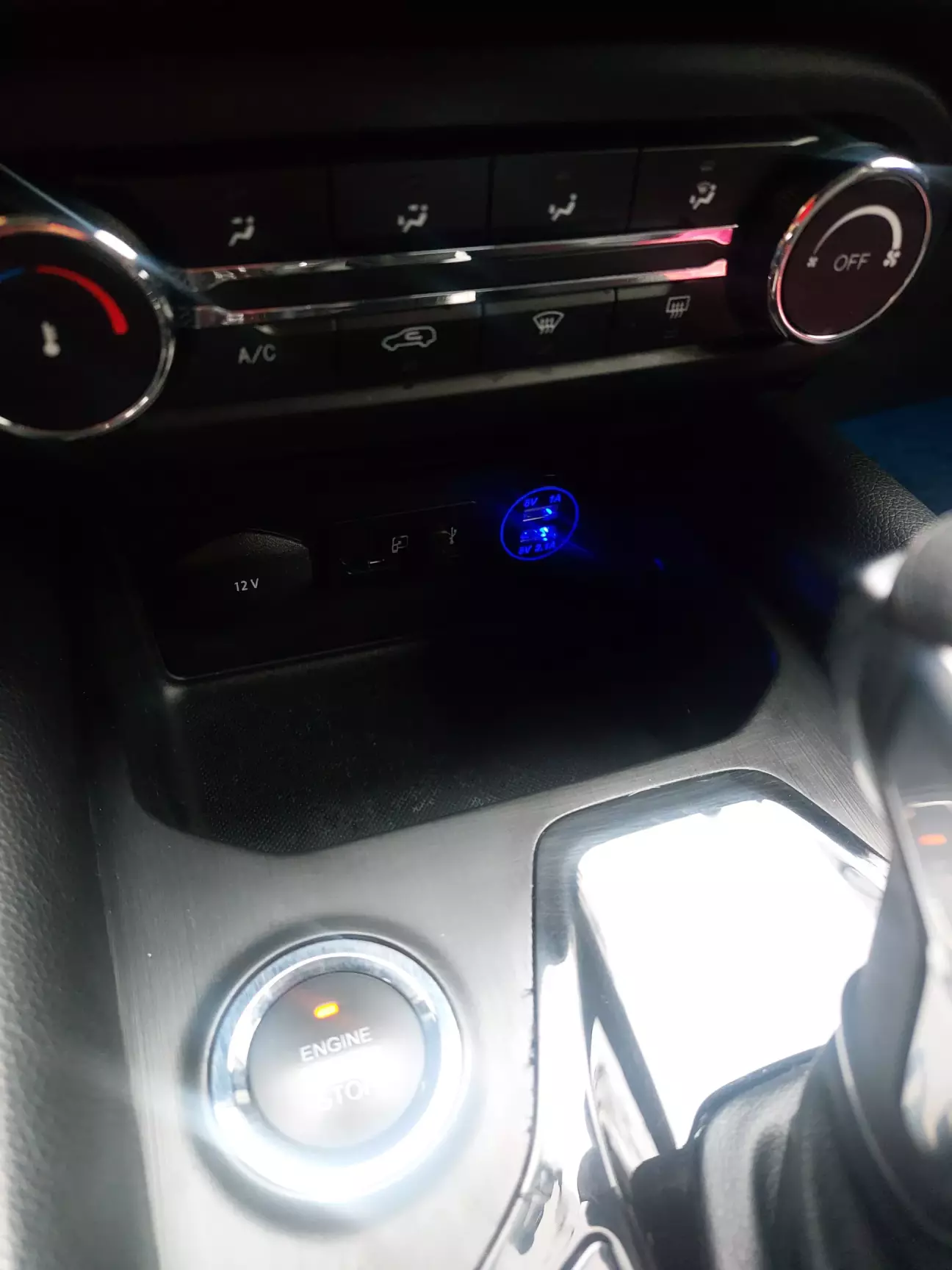

Поставив заглушку на місце, приємно та не набридливо підсвічує.

А там у самому низу в правому куточку лампочка керування Ледами через пульт

Її там майже не видно. А оці всі плями, це через те, що пролився освіжувач повітря і саме з цієї частини, з цього пластику плями взагалі не захотіли вимиватися. Не знаю чим спробувати відмити.

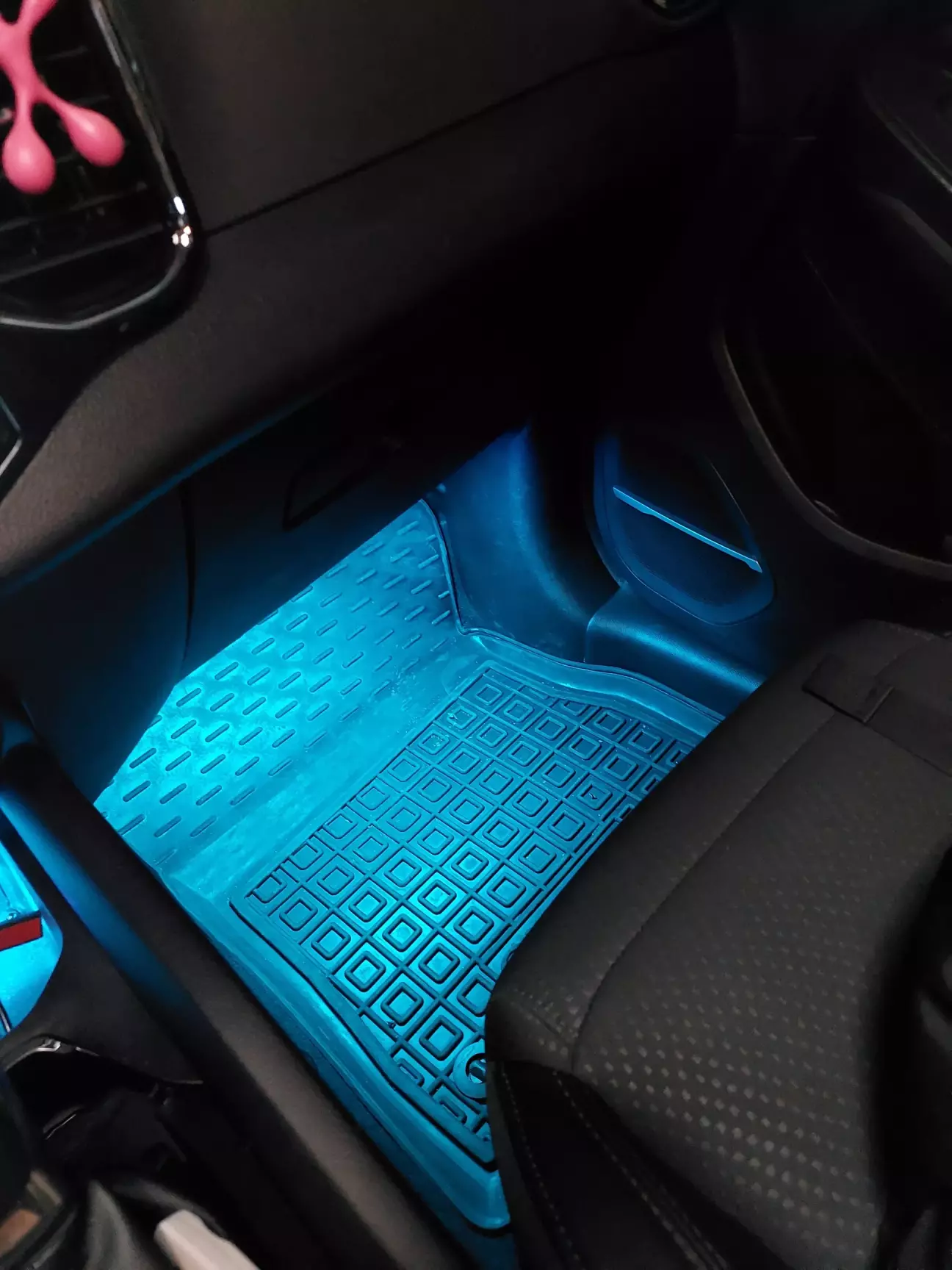

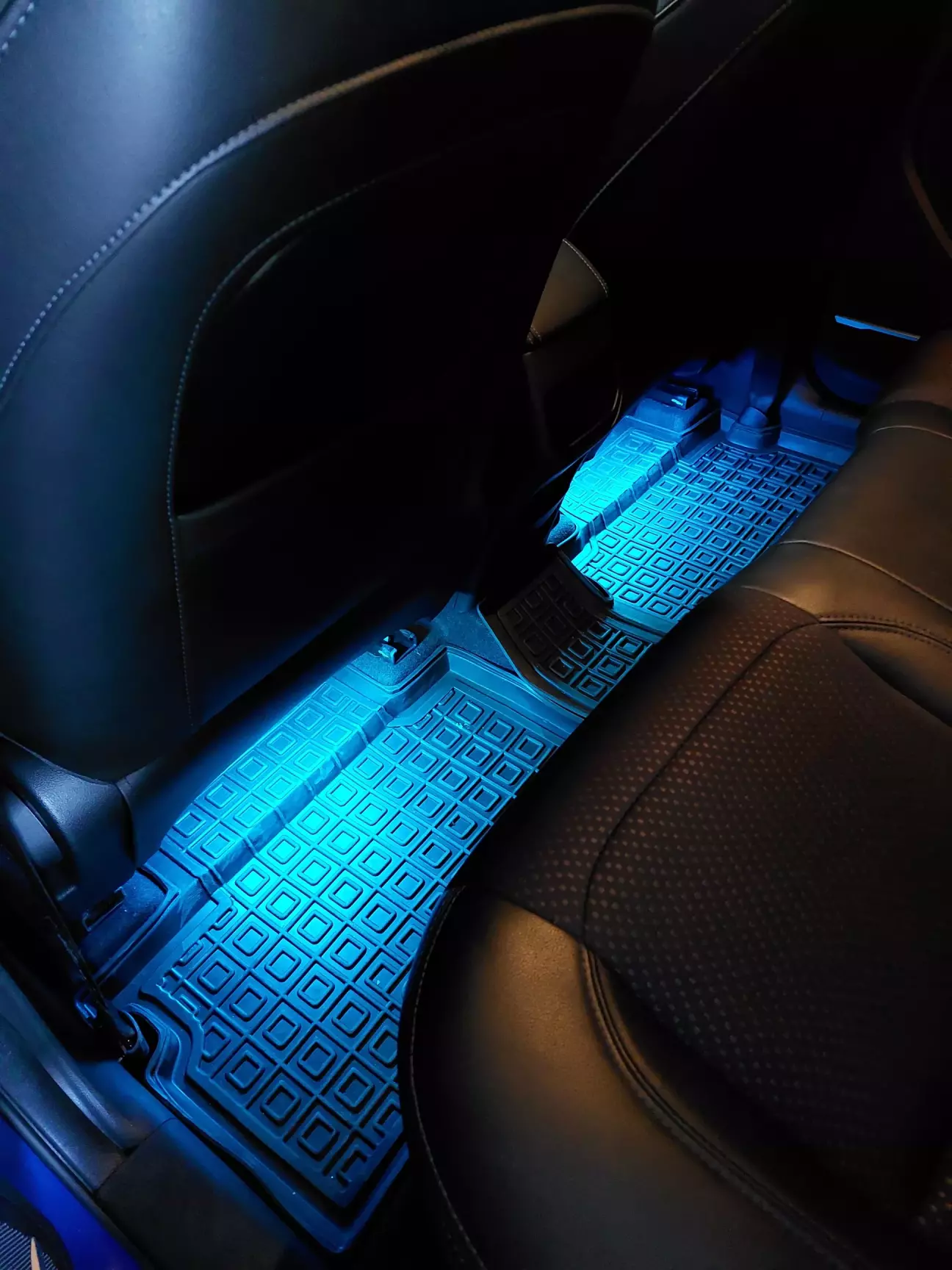

Підсвітка працює, стало прикольніше. Обрав такий колір наразі, а взагалі можна будь який, хоч мигітливий різними кольорами під музику.

Підсвітку купляв приблизно за 150грн теж на аліку

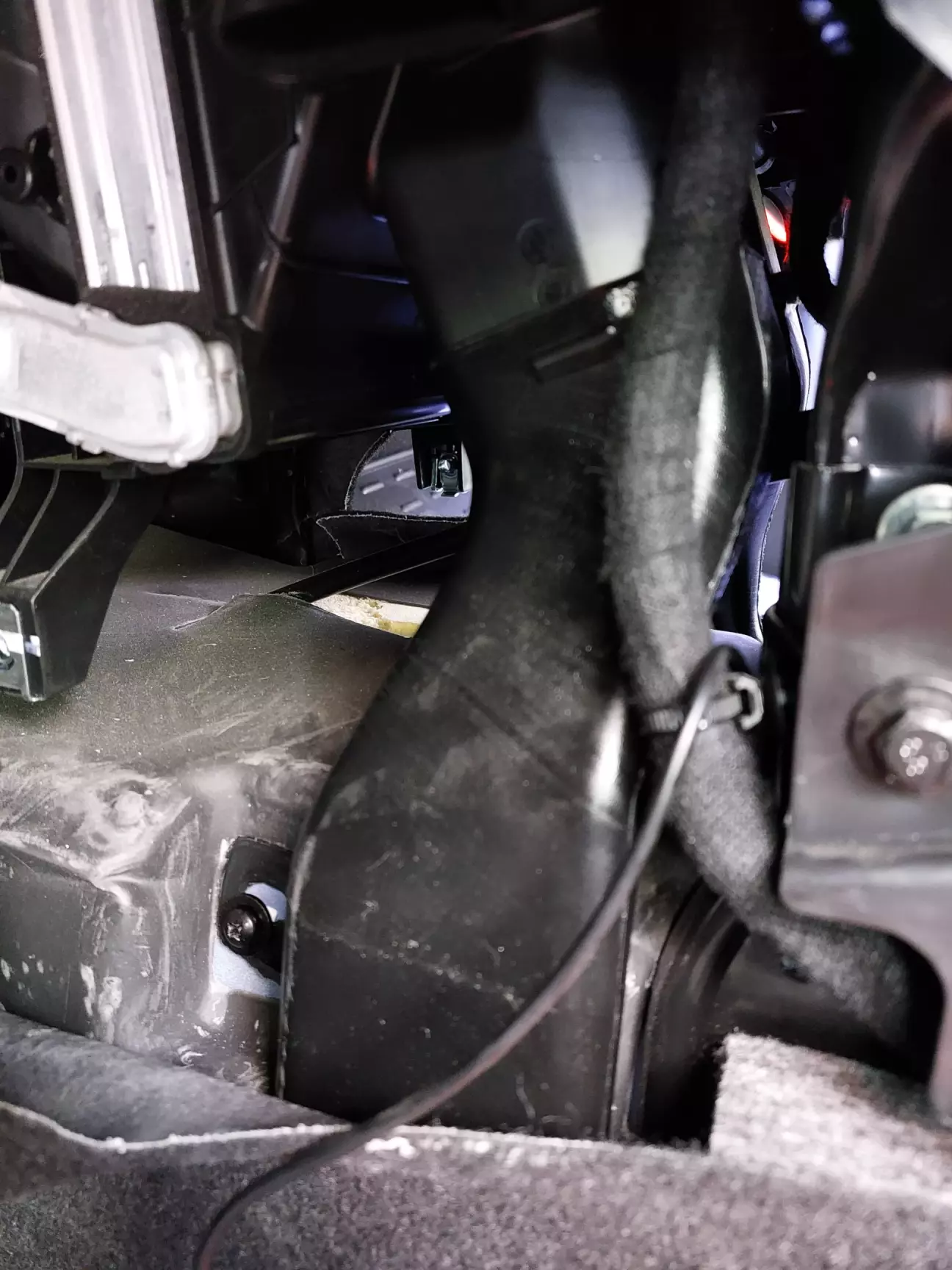

Ще піддивився, що можна трохи підняти воздуховоди до ніг задніх пасажирів трошки вище, таким чином прибрати втрати на з'єднанні і більше повітря буде йти до задніх пасажирів.

Таким чином зробив все що хотів, в темну частину доби тепер кайфово кататися з підсвіткою =)

Ціна питання 310 UAH, Пробіг 19467 км.
