22.09 OEM Acura TSX Navigation System

Вітаю🖖

Після появи цього комплекту, запис про пасхалочку , все це було заінсталено через кастомну косу з основним, але в той час і урізаним функціоналом

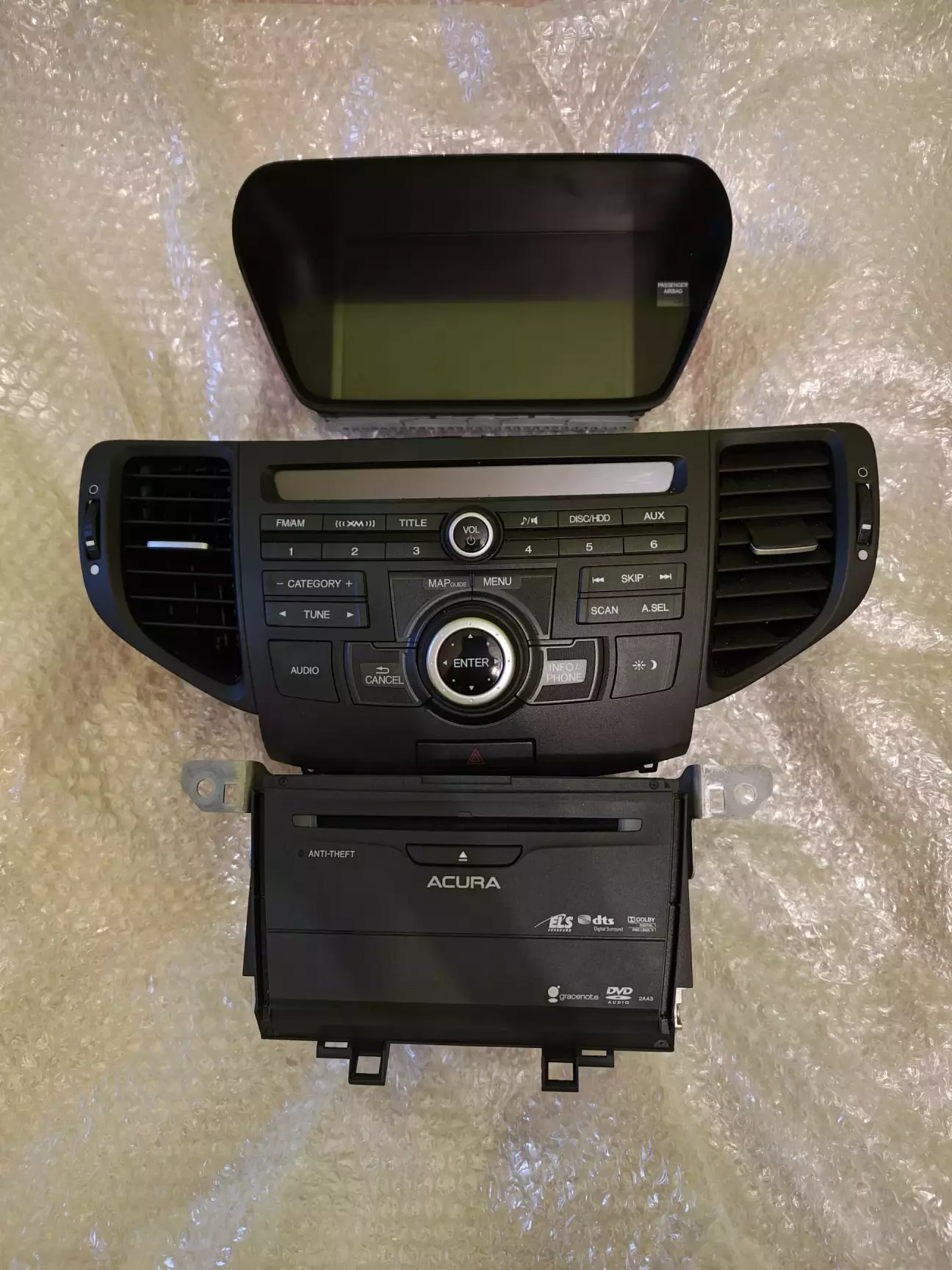

Зібрав всі потрібні елементи та нарешті вирішив все це встановити

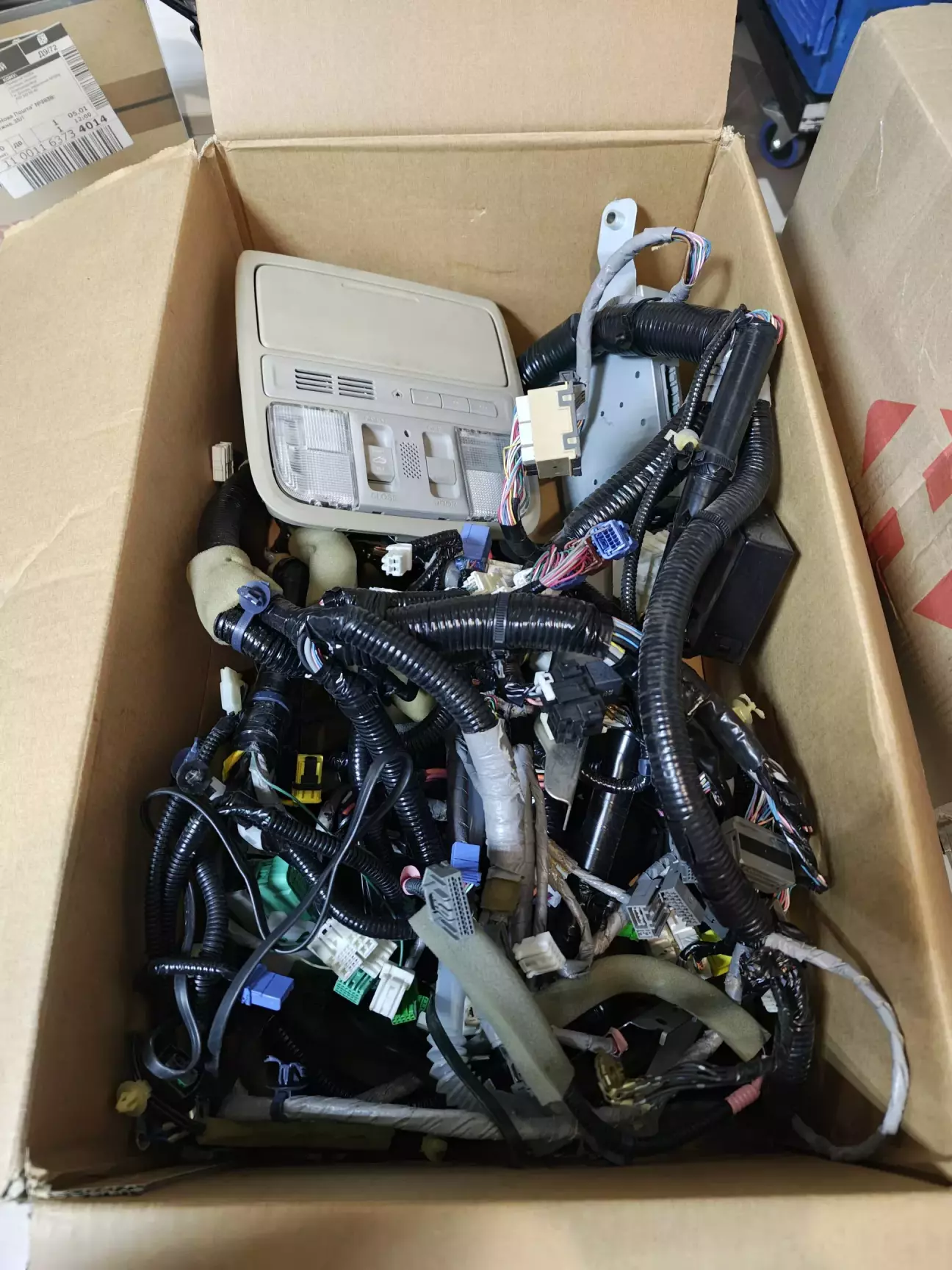

Ото все трісця🤣 знято з седана ТСХ 2011-го року

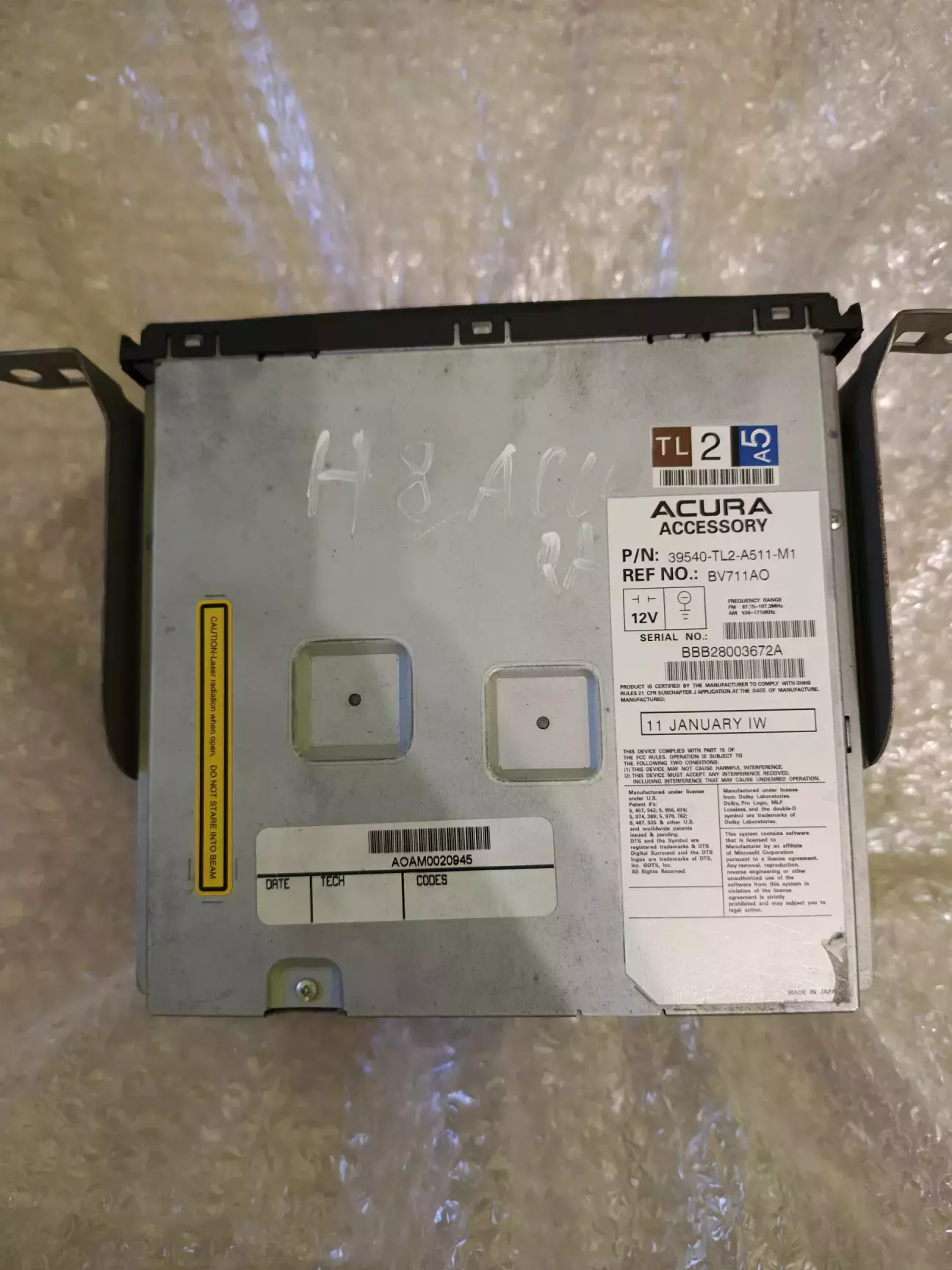

Головний пристрій/чейнджер/магнітола - ГП

В рестайлового ТСХ їх є багато номерів, як мінімум знайшов 10 всяких різних, потім зупинились пошуки😂

З основного це 2 ринки - ЮСА та Канада, як відрізнити по номеру хз, не скажу бо не знаю, нема потреби🤪

Про різницю ринків пізніше

39540-TL2-A511

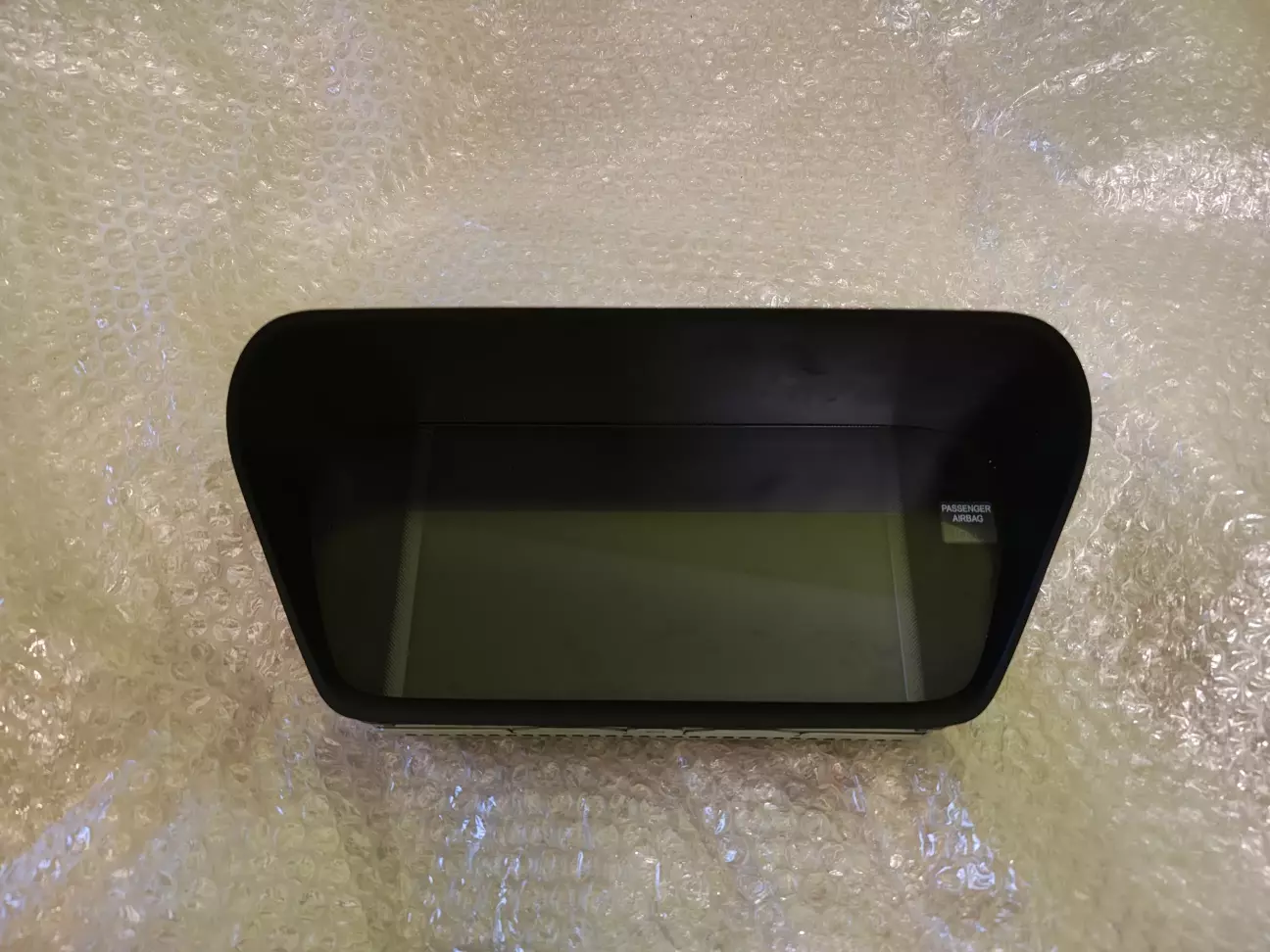

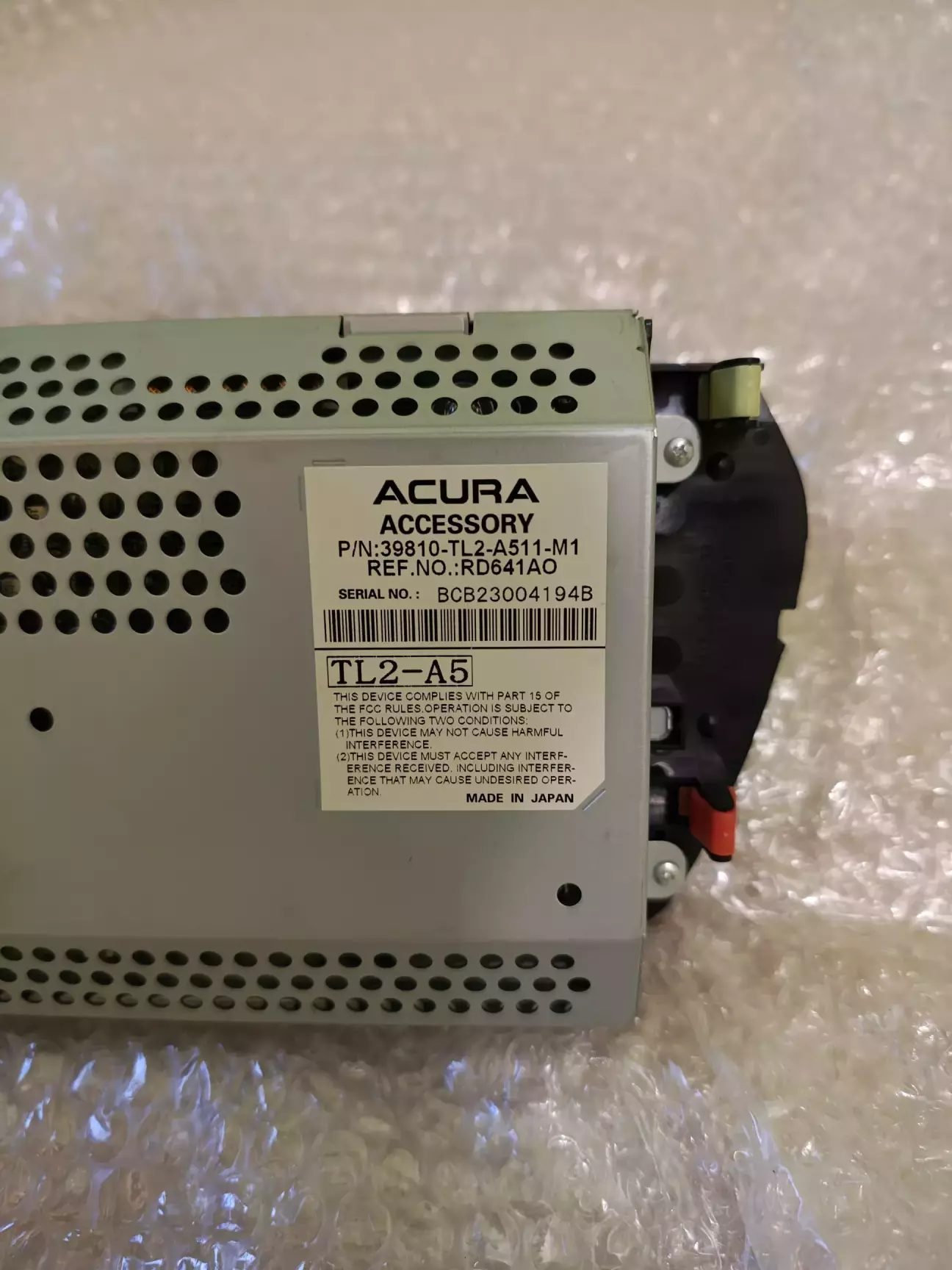

Дисплей

39810-TL2-A511

Всі вони взаємозамінні, головне щоб було від ТСХ з 2011-2014 років, CU чи CW теж не важливо, номер ніякого значення немає

ТСХ з Канади матиме іншу піктограму подушки безпеки пасажира

Панель керування

Розборщики її часто називають магнітола😶

Тут номер теж значення немає жодного, головне рест і все, можливо підійде і від Спіріора чи JDM, але ви їх в нас не знайдете🙃

Відмінність від дореста та Хонди панелі в кількості та функціоналі кнопок

Основне є

Тепер про підключення

Кастом та заводський шлях

Кастом рішення "обкатано" 5 місяців, політ чудовий, на "сухий кінець" теж піде, при тому що можна зробити апгрейд кастомної проводку до 100% функціоналу

Тепер про правильне встановлення

Потрібно 2 проводки мінімум, а 5 це в ідеалі

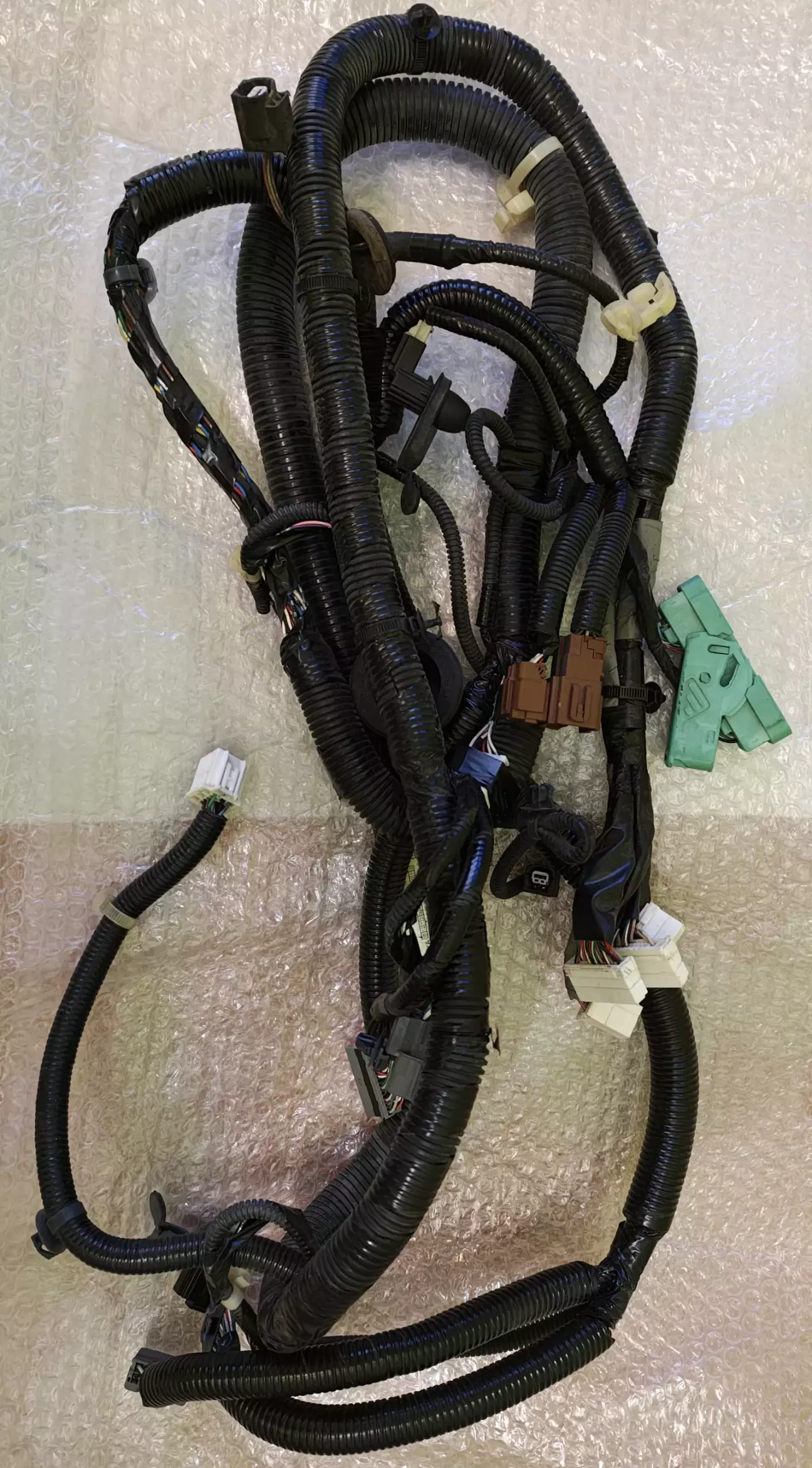

Підторпедна проводка

Якщо у вас седан, краще від седана, якщо універсал, то логічно що і проводка від такого ж типу кузову, щоб нічого там зайвого не переробляти, все одно гроші платити, то краще зразу придбати потрібну

Прекрасний сайт з пошуком номерів вам у поміч😉

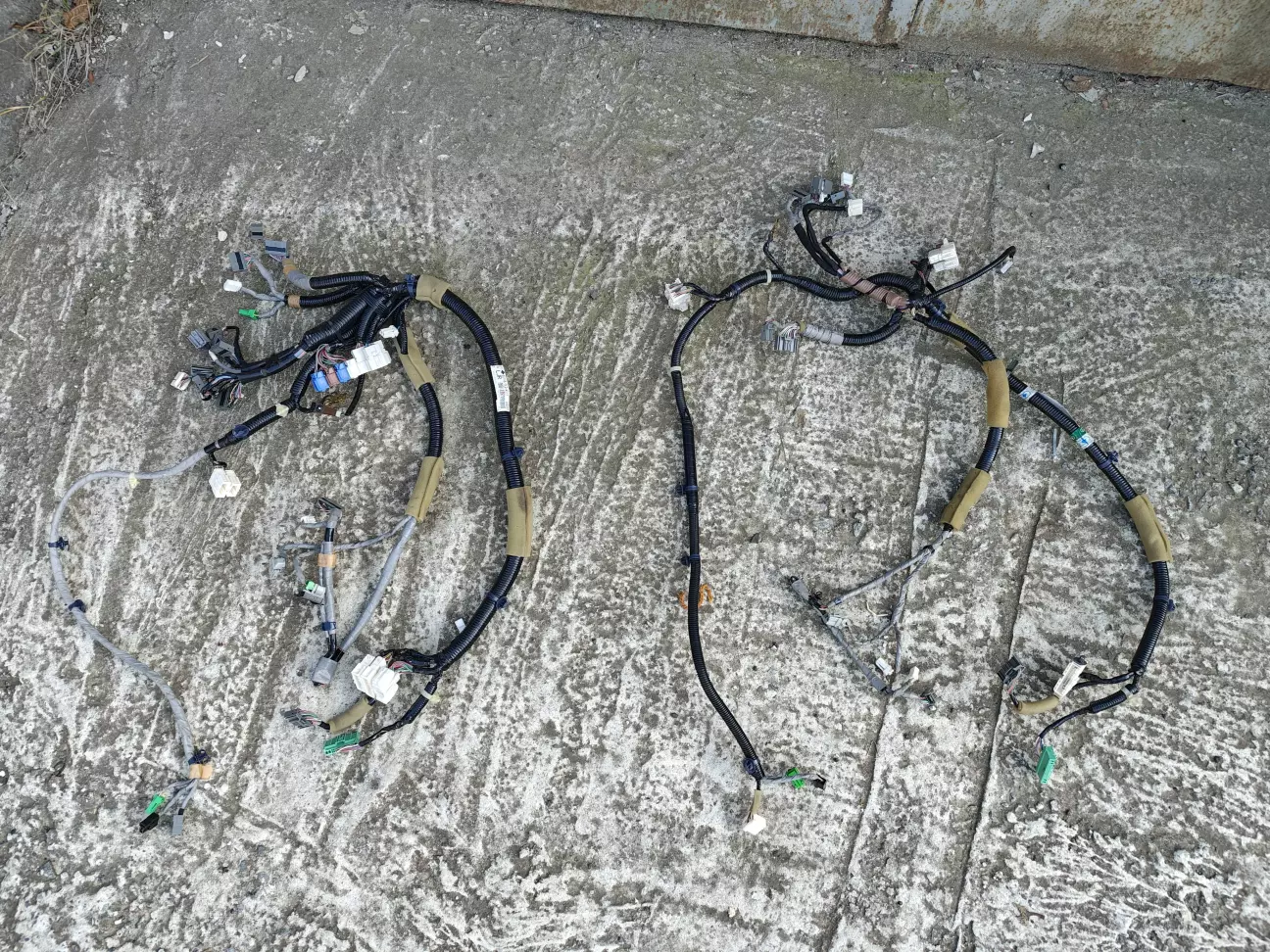

Ліворуч Акура, праворуч Акорд з Premium Audio

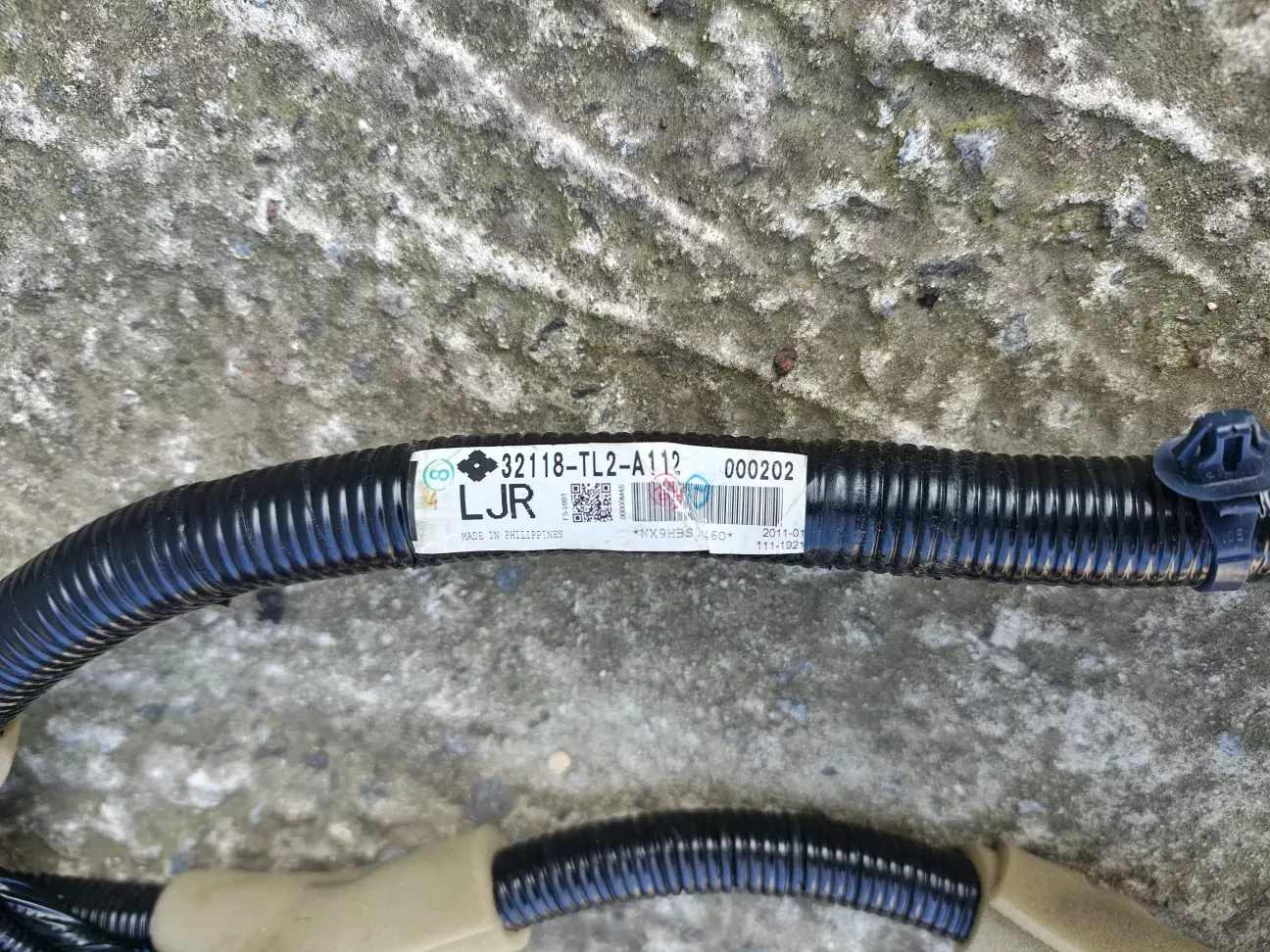

32118-TL2-A112

Acura TSX CU2 Tech Package 2011-2014

Тут все болт-он, нічого переробляти не потрібно, за умови, що і датчик мікроклімату теж від ТСХ присутній

Він 5-ти контактний, в Акорда 2-х, то ось ці 3 зайві контакти на датчик світла, він в Акури реалізований по іншому

Режим AUTO в Акорда працює по CAN шині, в TSX через MICU пасажира та реле

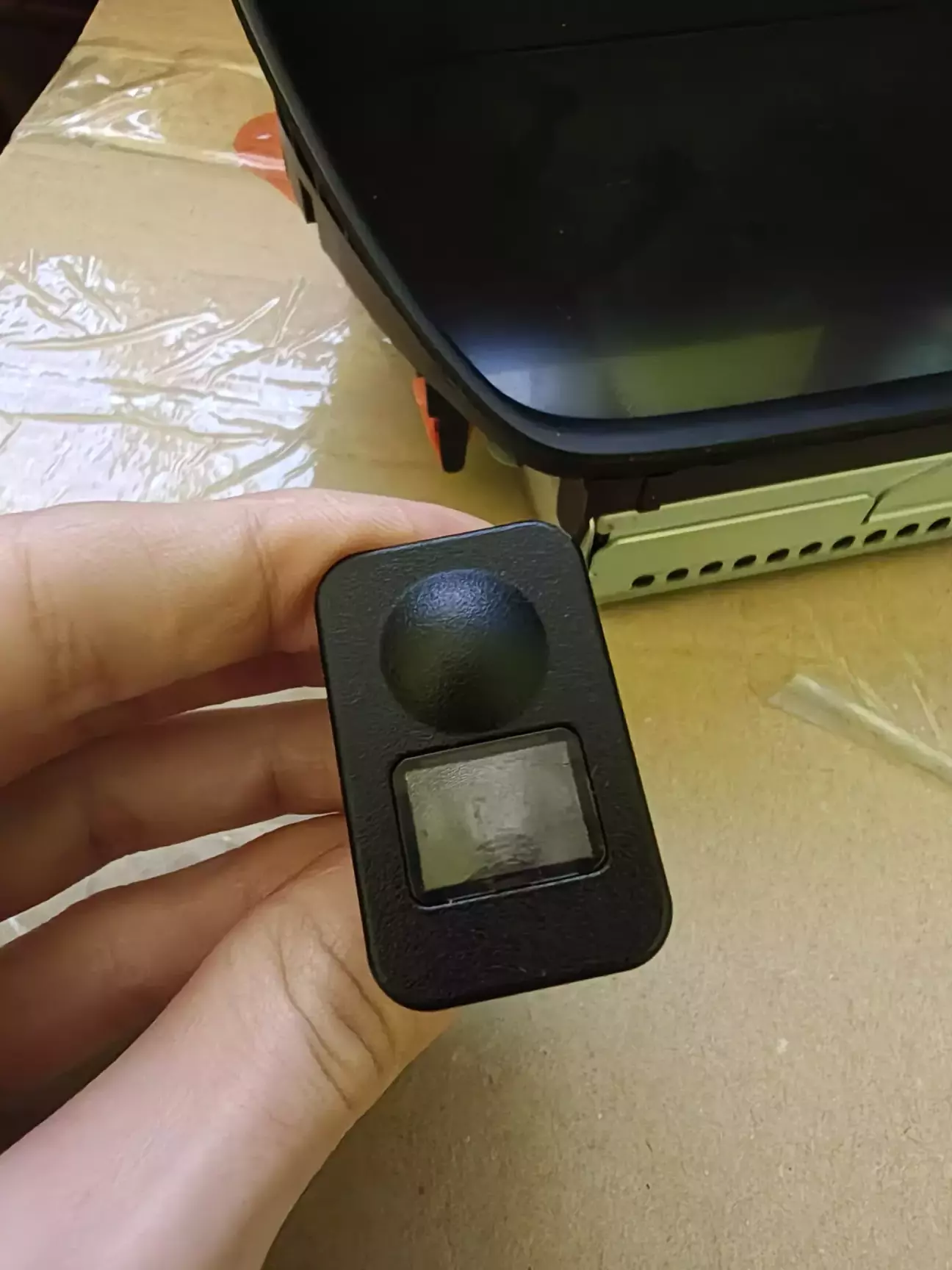

Датчик Акура

Тут все

Знімаємо свою проводку та на її місце інсталимо від Акури

Можна ще викинути блок USB, який під підлокітником, тут він вже вбудований в ГП

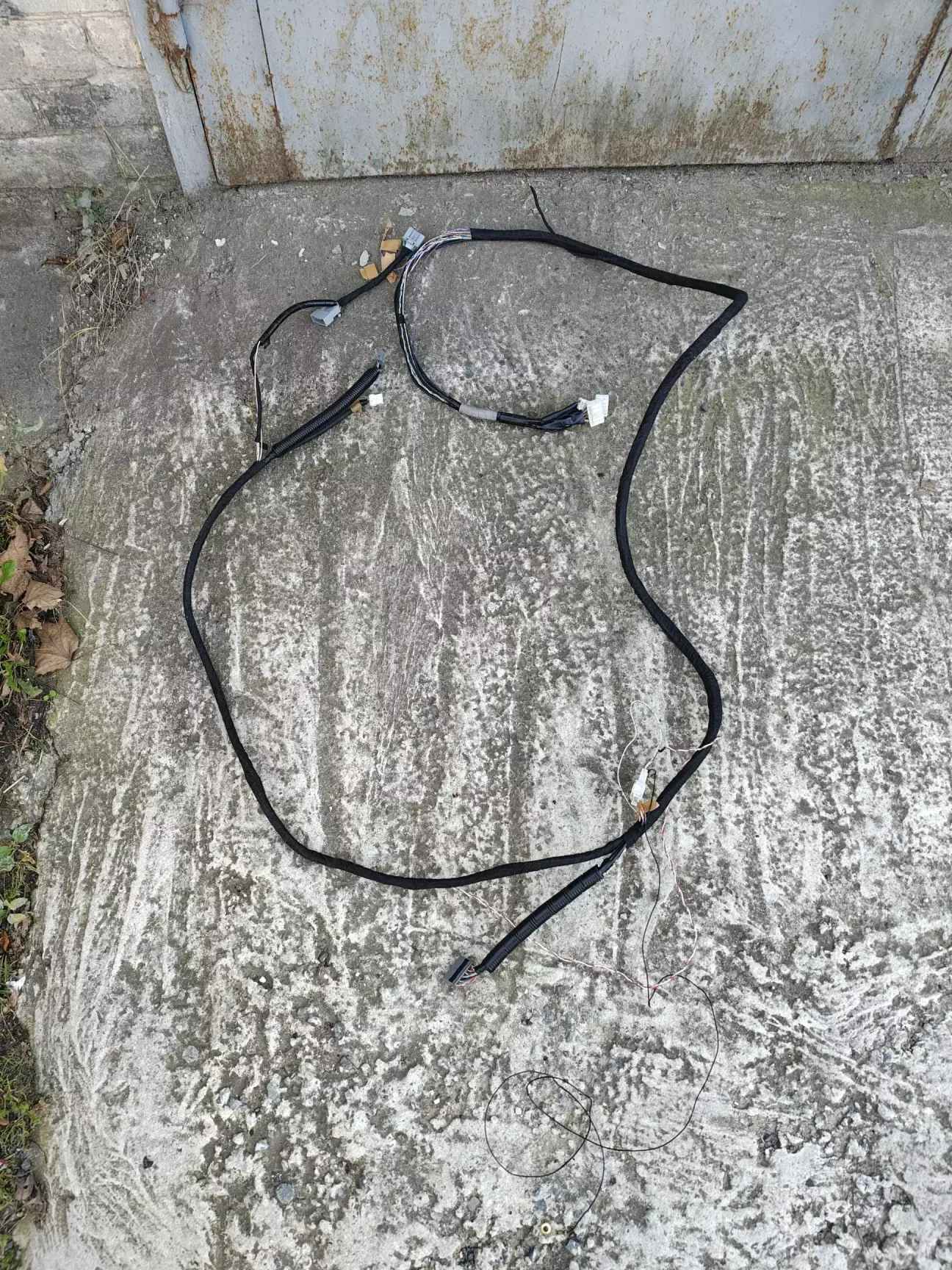

Проводка правого порогу

Рекомендую шукати її оригінальну а не крафтити

В цій проводці багато екранованих проводів, вони досить тоненького січення але жорсткі в середині, альтернативи я не знайшов, та і не шукав😜

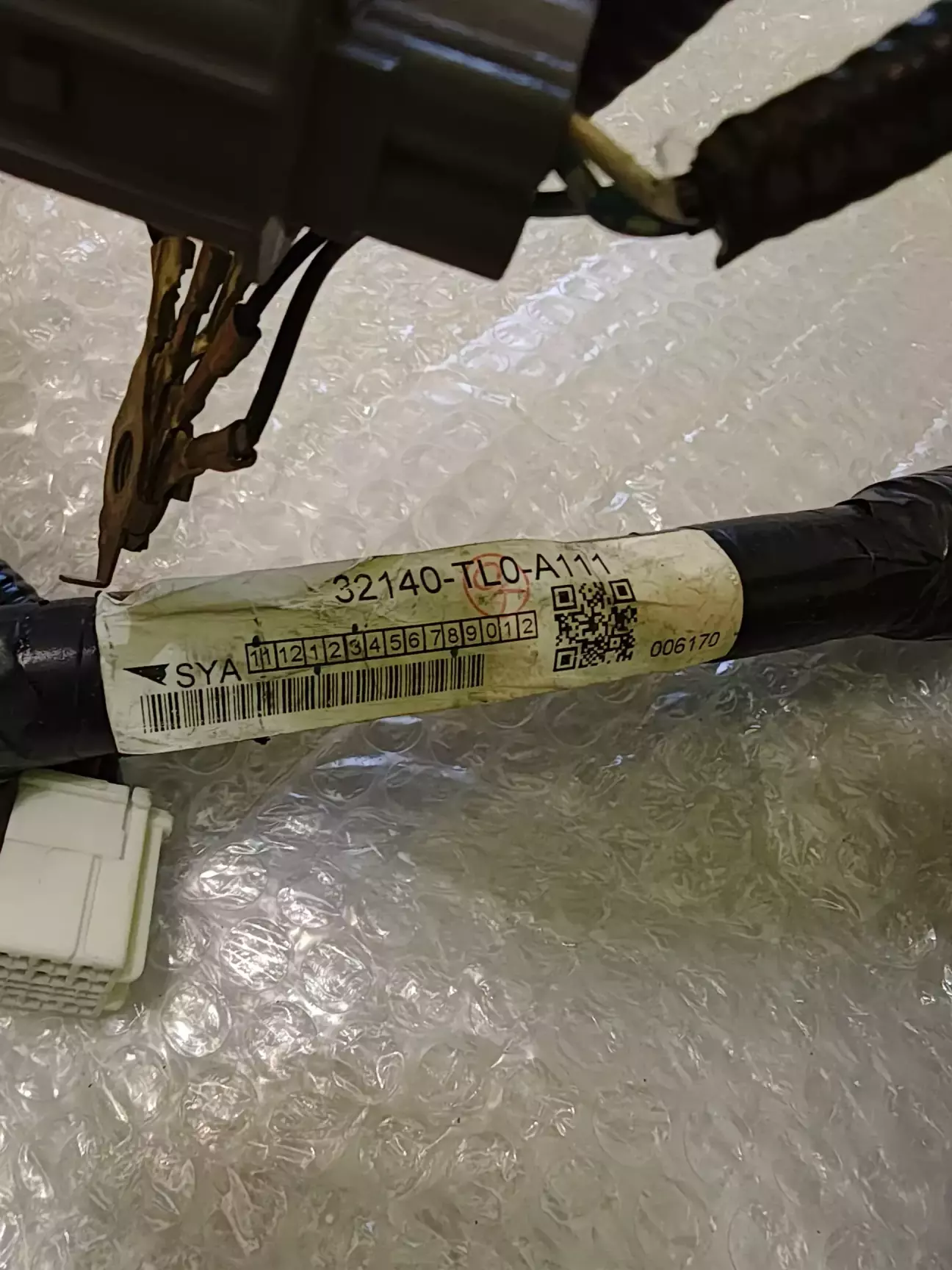

32140-TL0-A111

Спершу хотів встановити це все в замін стокової, але там занадто багато нюансів, вирішив вирізати все зайве та залишити основне

В ній залишились всі екрановані проводи, сигнальні звукові, на кожен канал окремо, проводи з фішкою на камеру, та ще всяка біліберда😁

Ага, і вона потребує мінімального втручання для реінсталу

Вхідний аудіо сигнал в нас вже з нової підторпедної проводки йде, але от вихідний (на динаміки) та живлення на підсилювач залишилось частково в старій а частково взагалі без контакту

То от, плюс живлення та вихід на центральний динамік потрібно "допиляти"

Це все гарненько розмістилось поруч з сток косою

Можливо ото все колись разом буде в гофрі з штатними дротами🙄

Так, дві проводки основні є, тепер про 3 залишкові

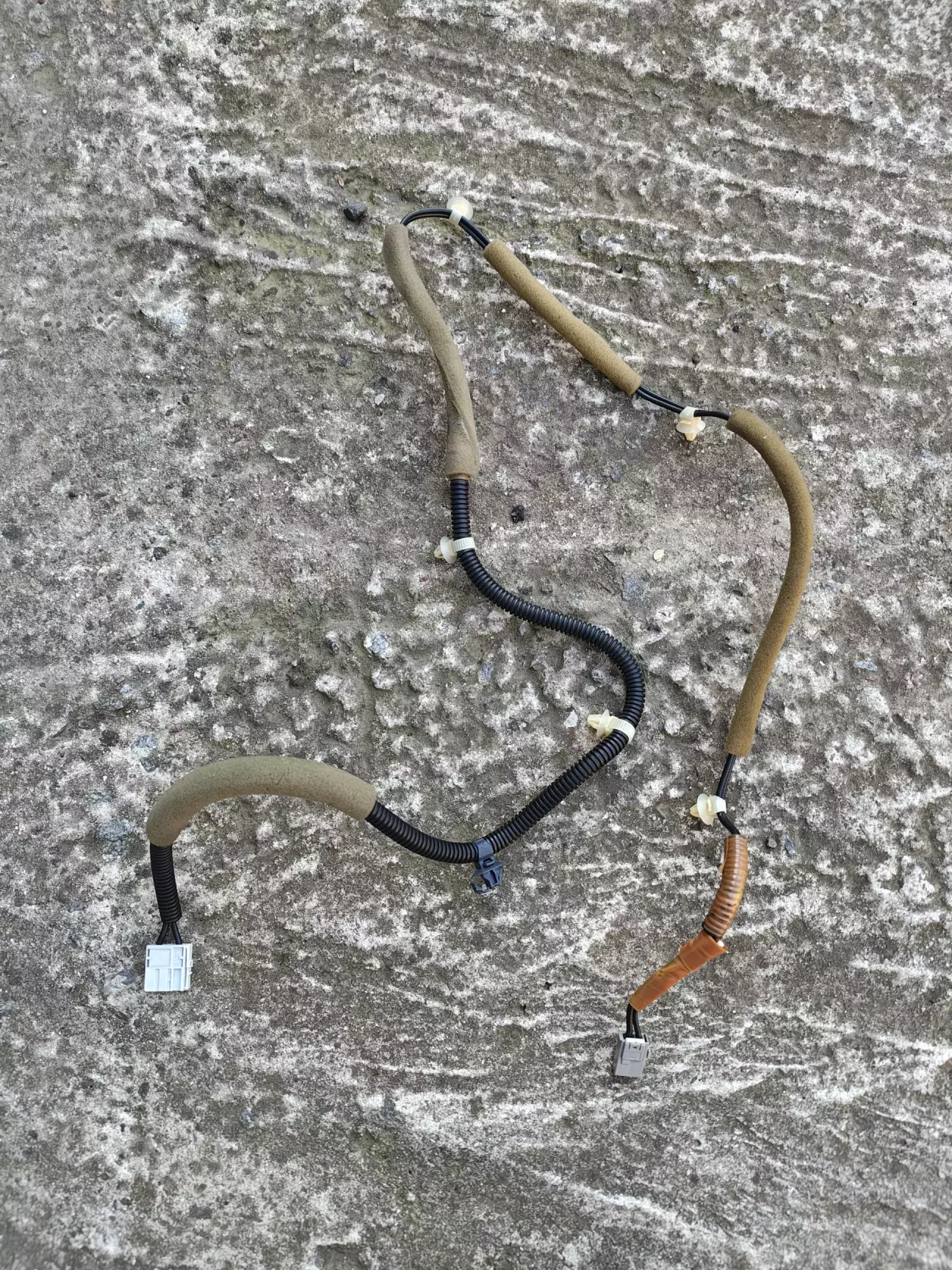

Проводка активного мікрофону

Все залежить від обраного вами плафону

Мені ж дістався від того ж ТСХ-а з Home Link-ом, який в моїх реаліях безкорисний

Тому встановлюю як тимчасове рішення

Проводка камери

Тут в мене поки пауза, щодо камери є інші задумки😉

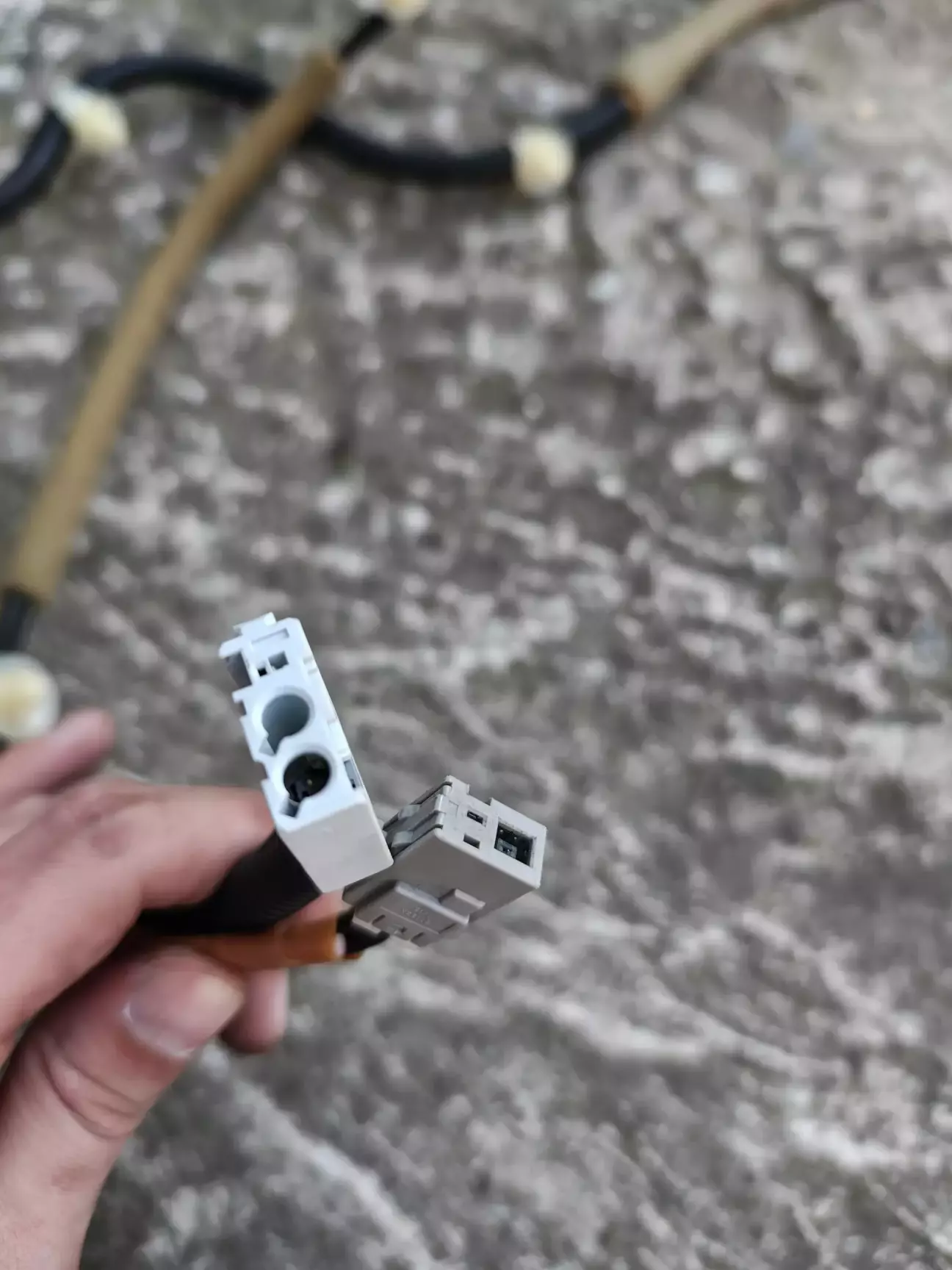

Антена на радіо

В Акури зовсім інша фішка аніж в Акорда

Більшенька в ГП, меньшенька для подовження сигналу від заднього скла, яке слугує антеною для радіо

Дякую @Nik_Kh за фото розміщення того з'єднання 🤝 , поки в тебе розібраний салон, це було вчасно😄

З цікавого ще XM модуль, в моєму випадку з AcuraLink-ом

На нього є теж свої хотілки, але про це вже згодом, хоча давно затизерив одну штукенцію, яка досить тісно з цим пов'язана

До цього тизеру ніяк не дойдуть руки, але все буде😉

А, ну і ще GPS антена

В мене є як оріга так і алішна, обидві працюють однаковісінько

Кого бісить, чи біситиме час очікування появи GPS сигналу, а це від 10 і до безкінечності хвилин, зажимаємо одночасно MAP+MENU+INFO і вуаля

Не плутати з переходом в сервісне меню комбінацією CANCEL+MAP+MENU

І на закінчення запису, бо ж на початку про різницю ринків Канади та ЮСА згадував

Але ні, про це вже в наступному бортовику😬 про підсилювач, кнопки керма та блютуз

Всім добра🤙
