Renault Fluence (ІІ покоління)

Перепідключення ДХВ згідно заводської схеми + активація ДХВ у приборці за допомогою EcuTweaker

Я їжджу на Renault Fluence, Chery Tiggo 4
Харків, Україна

Всім привіт. Ще в тому році на швидку я підключив ДХВ через реле ДХВ, але з часом почав помічати, що після довгої роботиДХВ починають на мить вимикатись і одразу вмикаються з певною періодичністю. В якийсь час замінив реле на інше нове. Спочатку все було добре але з часом знову почалось те саме. І якось блукавши інтернетом  натрапив на запис щодо підключення ДХВ та його активацію, щоб працювало так як задумано з заводу. Виявилося, що блок з запобіжниками під капотом  у мене вже стоїть рестайлінговий, оновлений і в ньому в певному роз'ємі є 2 контакти які відповідають за вмикання лівого та правого ДХВ.

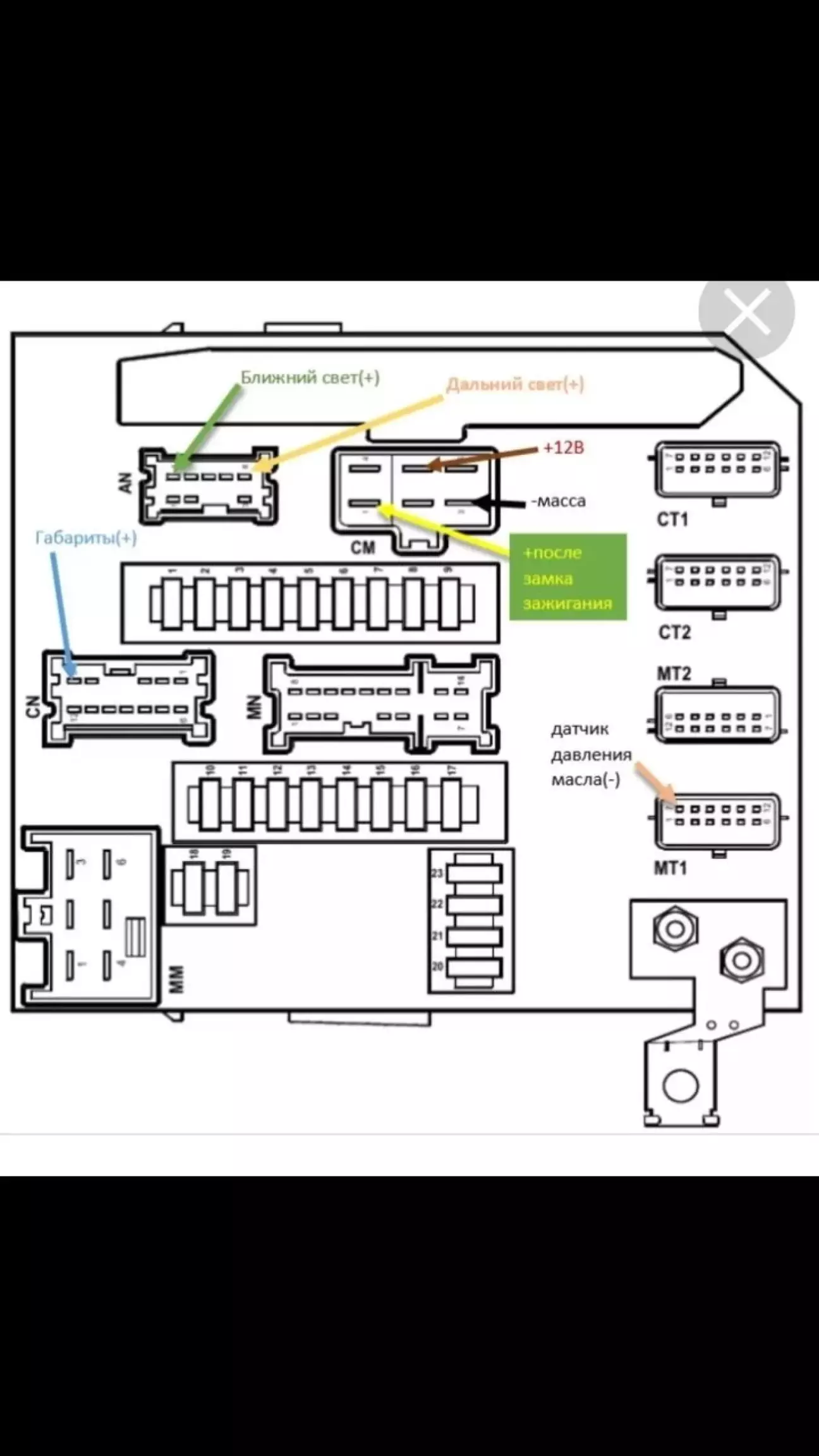

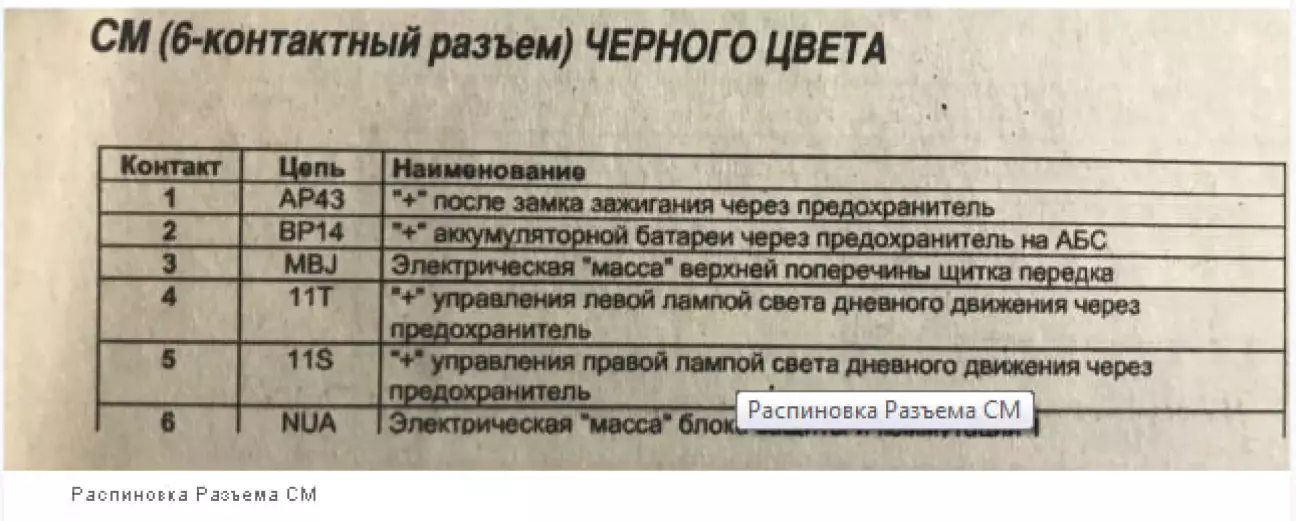

Потрібний нам роз'єм СМ і в ньому контакти 4 та 5, в колодці вони порожні.



На ці два піни приходить плюс після запуску двигуна і так само зникає після вимкнення. А також після активації ДХВ на приборці можна в налаштуваннях або вмикати, або вимикати ДХВ на весь час як функцію, саме цими контактами вона й керує.

На схемі ці контакти називаються 11Т та 11S



Стосовно самого підключення. Довелося знову зняти бампер, тому що треба перепідключити ДХВ, додати 2 нові дроти саме на контакти 11Т та 11S. Для цього докупив 2 дроти білого та зеленого кольору, це у мене буде плюс лівого та плюс правого ДХВ. Чорний мінусовий дріт у мене вже є, його я навіть не чіпав. Другий червоний дріт також у мене є і це буде плюс від габаритів. Коли зняв бампер і розкрутив дроти і роз'єми додатково перевірив який контакт за що відповідає. З мінусом все було зрозуміло, а от 2 останні плюс на ДХВ були у меня з'єднані в один. Розкрутив і перевірив, що один контакт дає 100% світла, контакт буде йти на блок на роз'єми 11Т та 11S від кожної ДХВ. А другий контакт плюсовий який дає 50% світла я з'єднав їх разом від першої та другої ДХВ так привів також у блок. Спочатку я все скомутував на бампері.

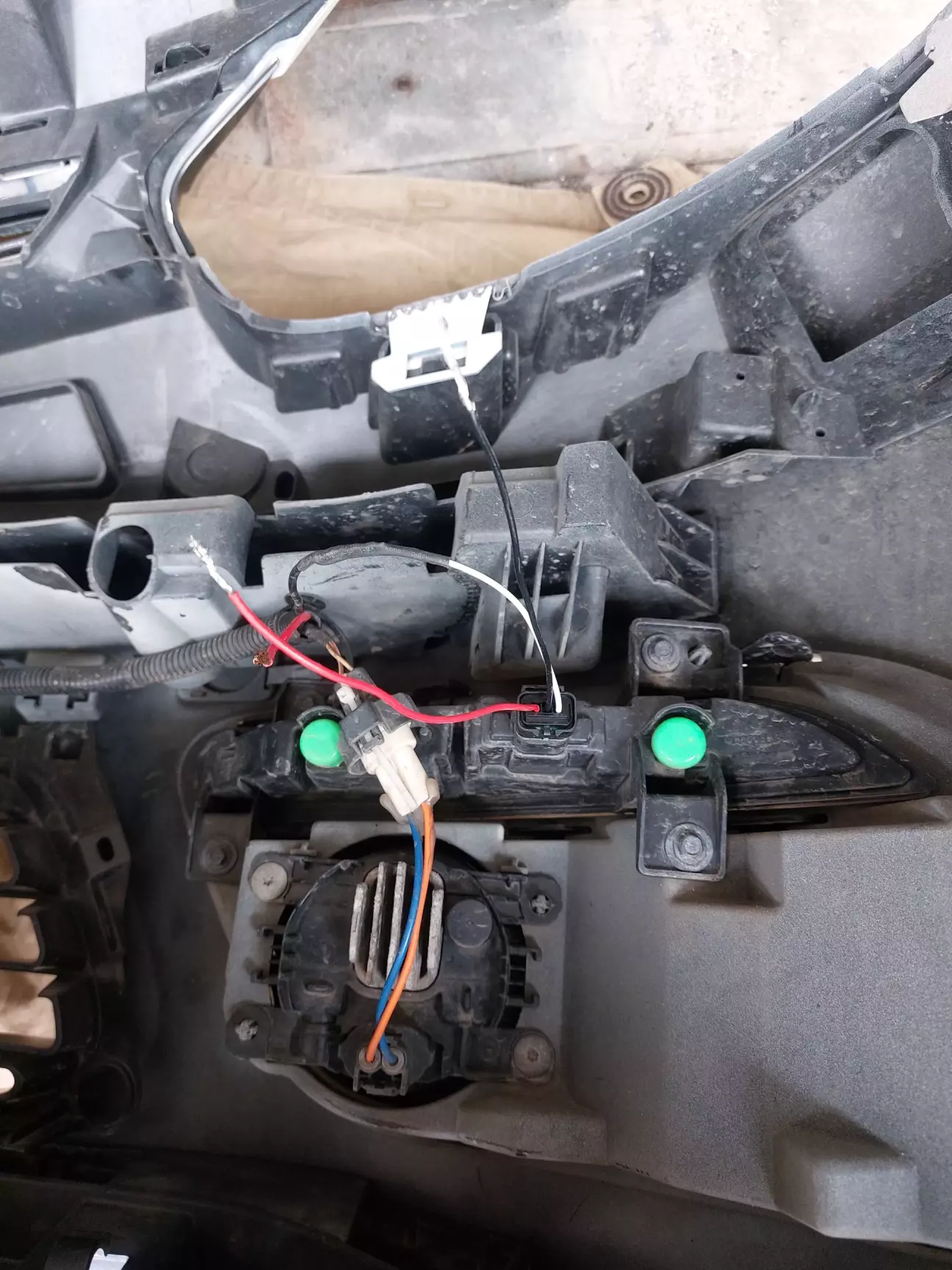

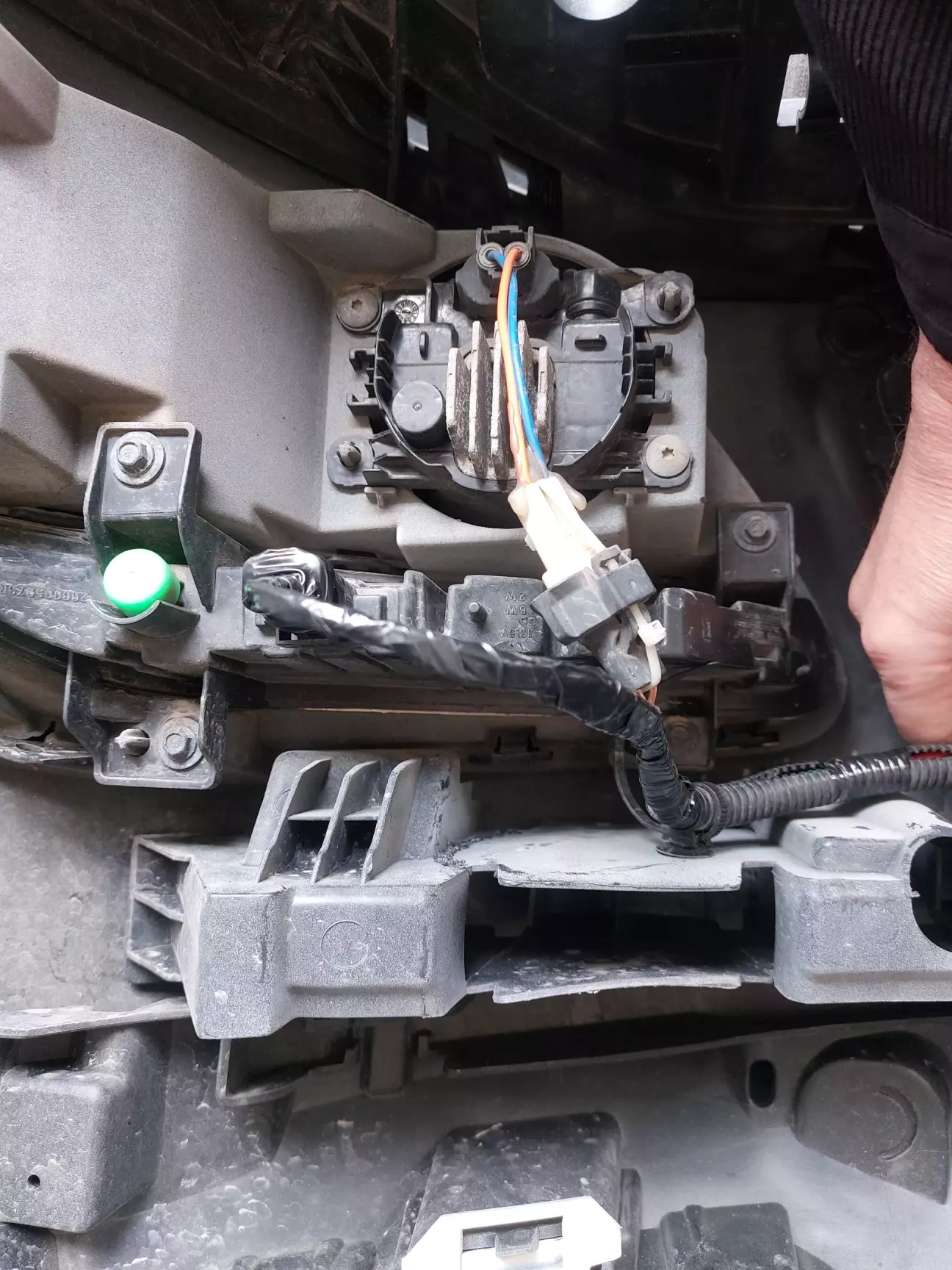

Роз'єм на ДХВ: Білий дріт це мінус, чорний по центру це 50% і червоний з іншого боку це 100%.

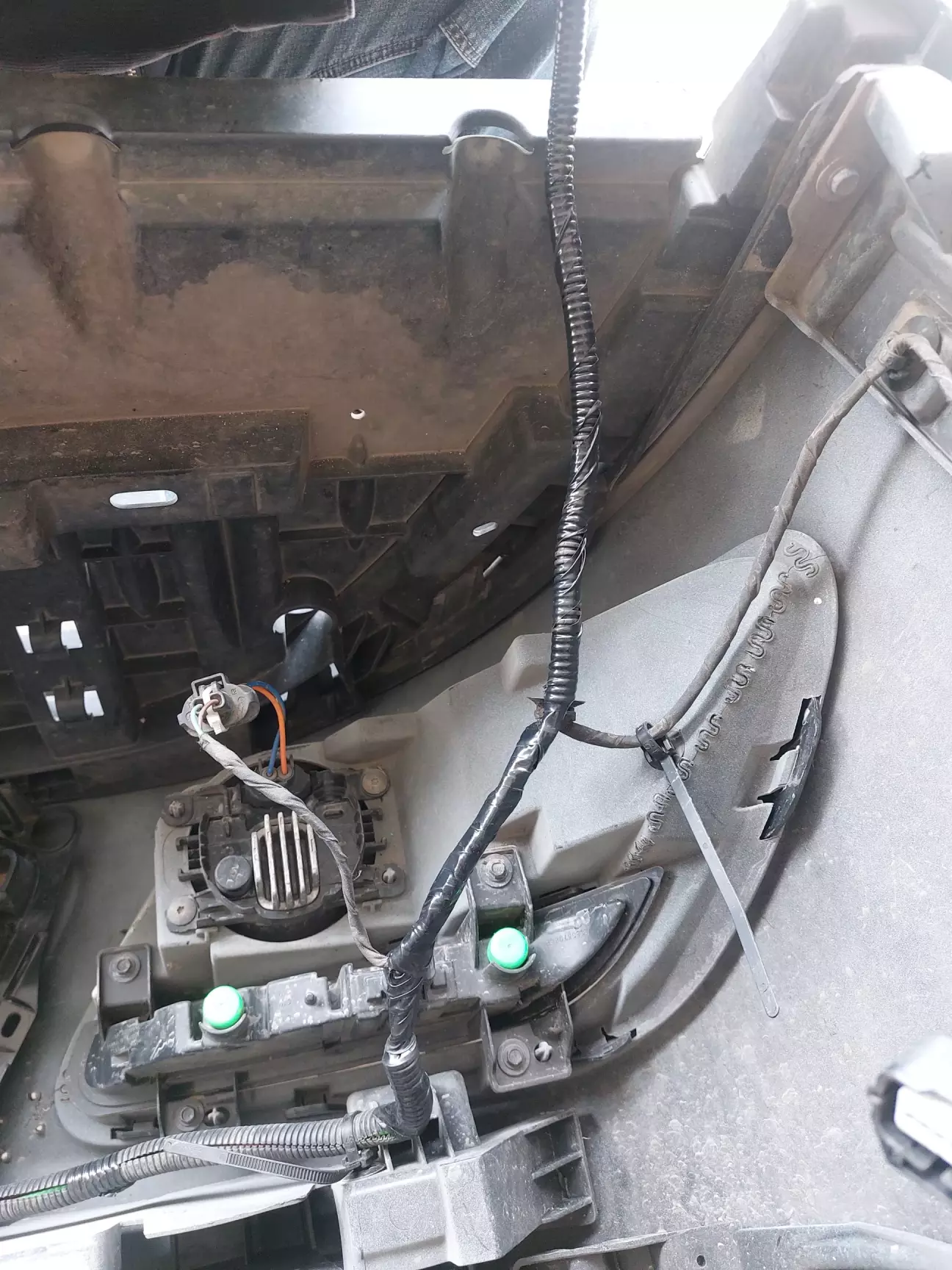

Все підключив, закинув у гофру, заізолював



Провів до лівої сторони, також все з'єднав і отримав такий от вигляд



Також купив новий 4-ри контактний роз'єм, бо у мене тут був на 3 контакти. Знову забув його сфоткати, та там нічого цікавого немає, звичайний вологотривкий.

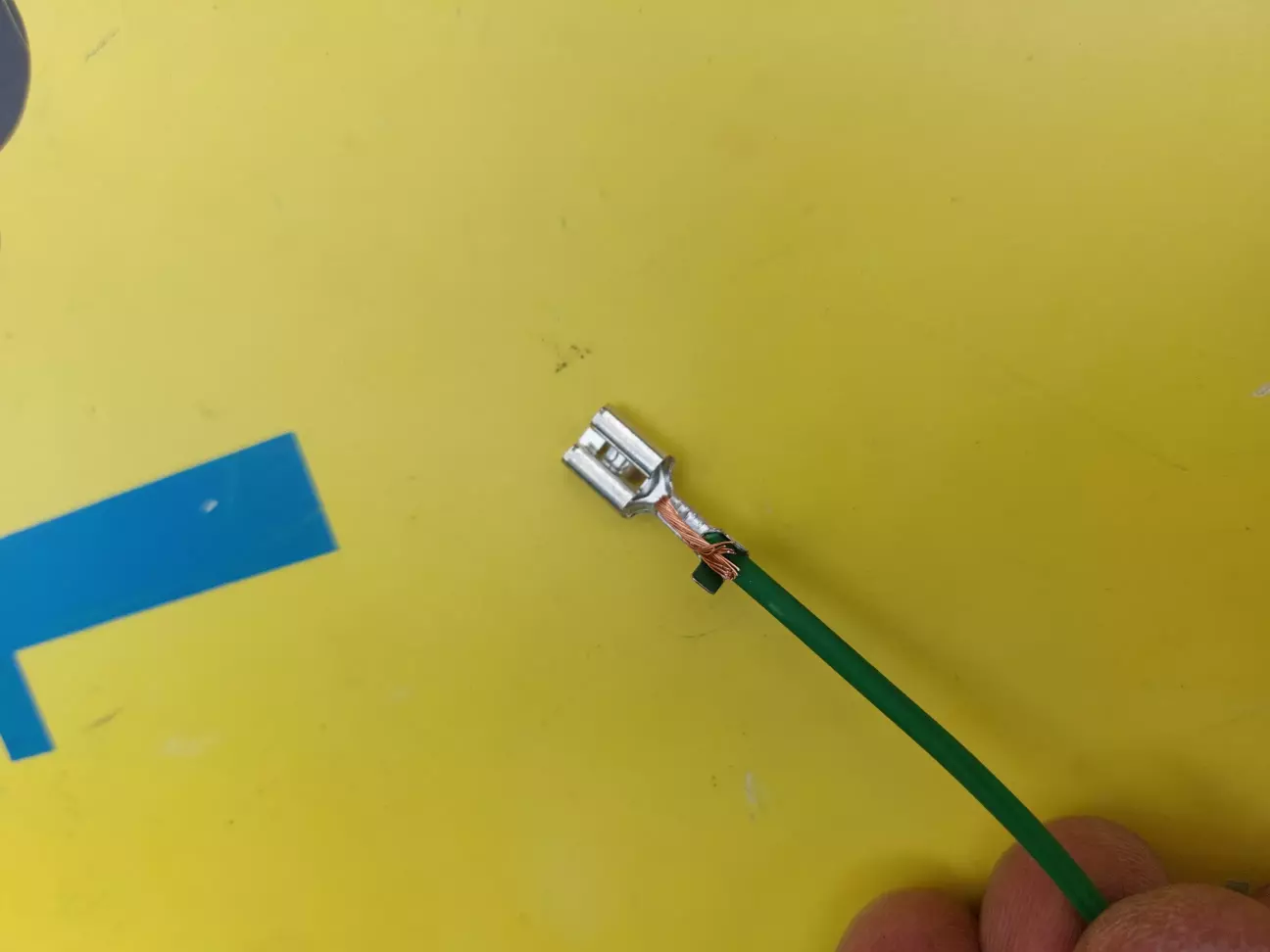

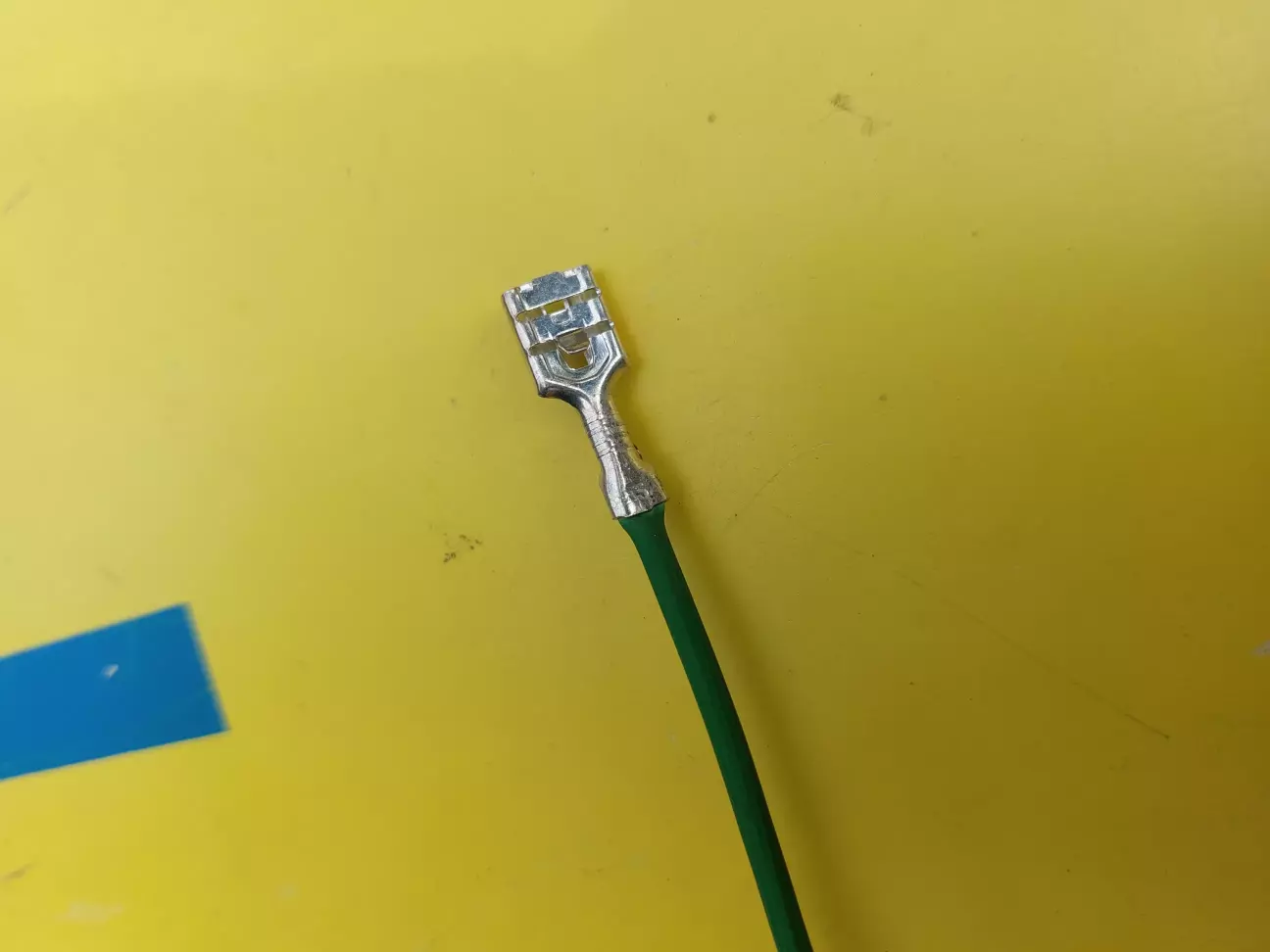

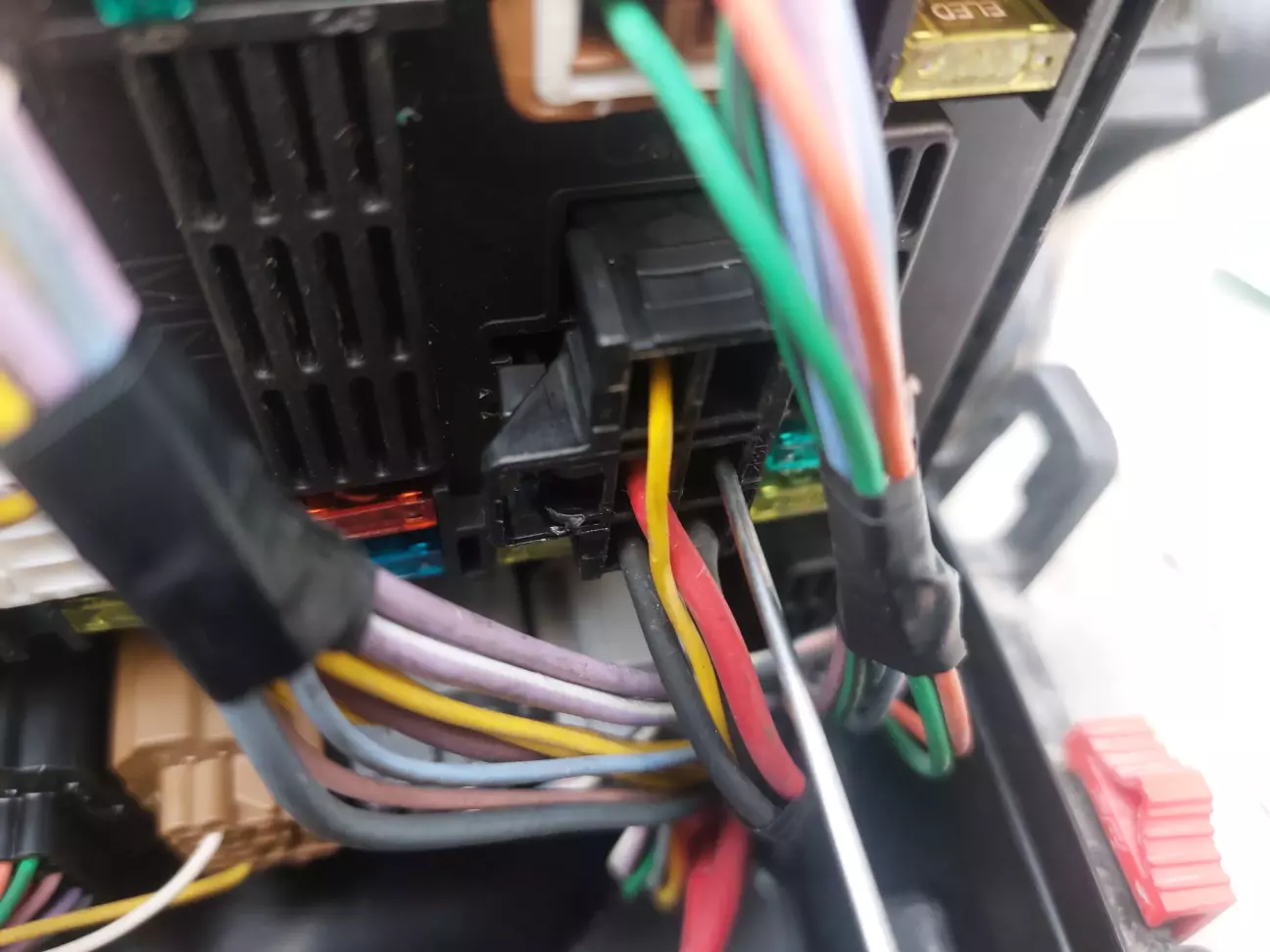

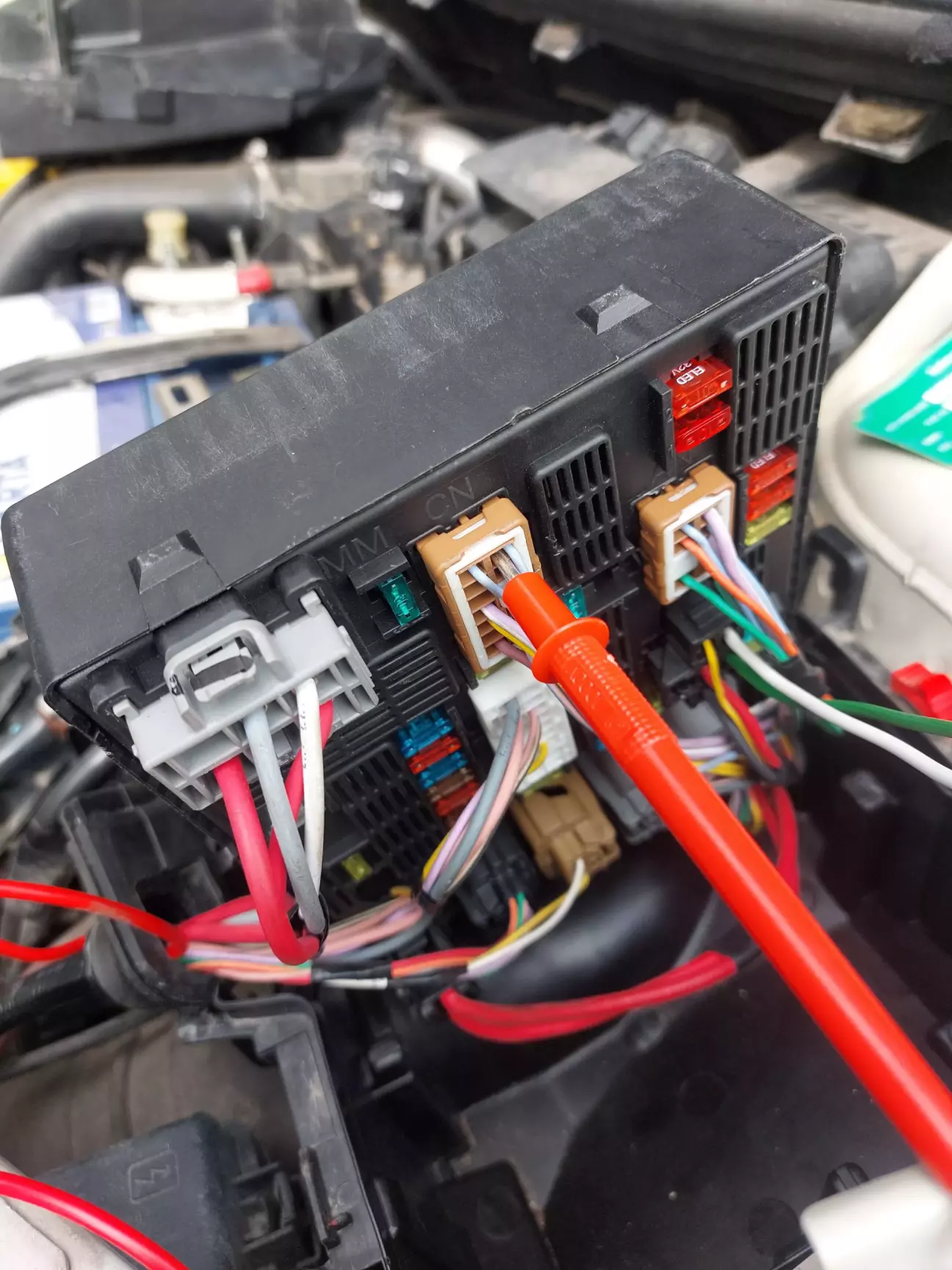

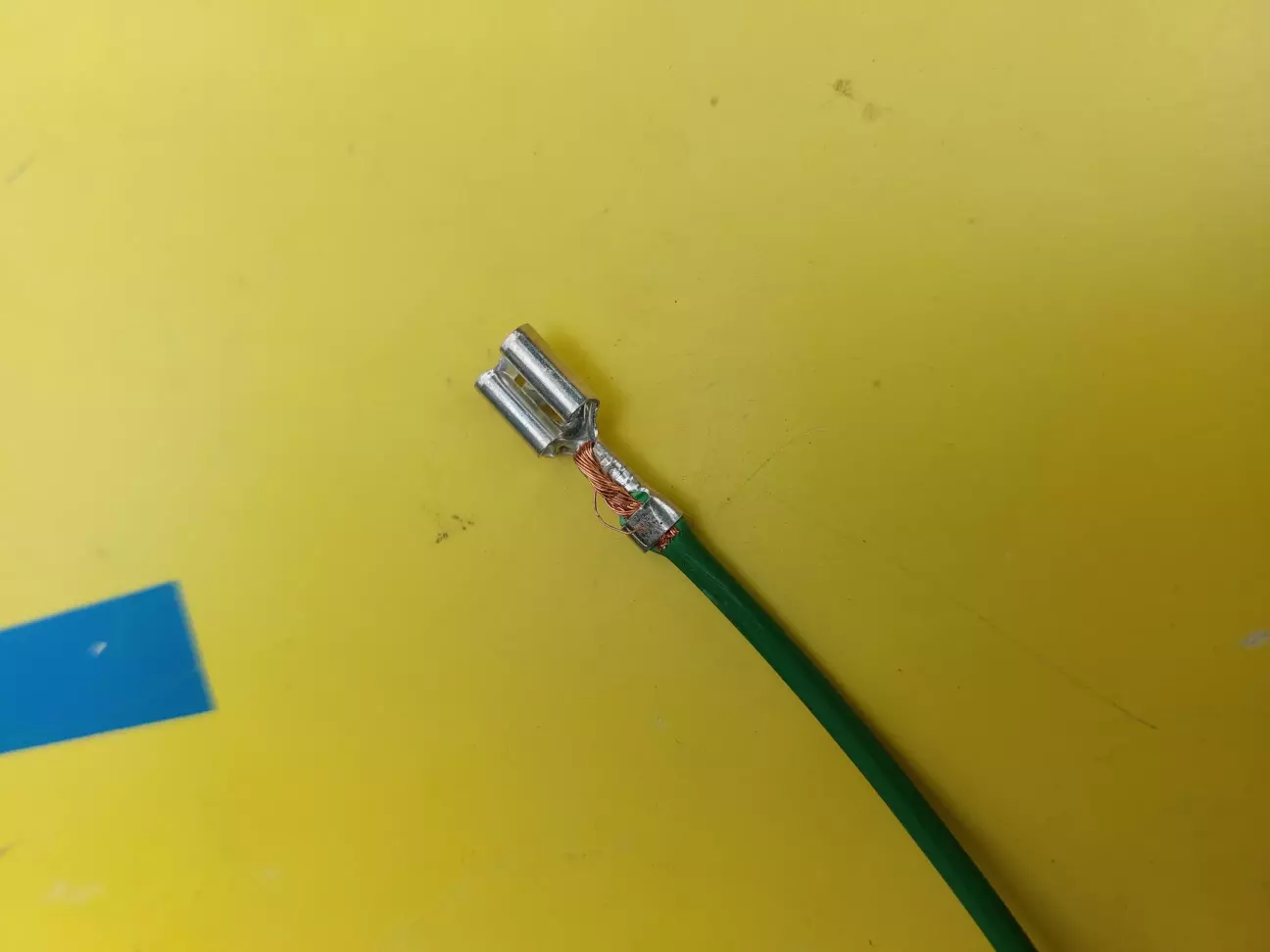

Далі підключення у блоці. В колодці роз'єму СМ треба  підключити вільні контакти 4 і 5. 4 контакт у кутку  це плюс на ліву ДХВ, 5 відповідно плюс на праву ДХВ. Купив звичайні 2 піни типу мама великого розміру. Стали туди як рідні. Спочатку обжав дріт, потім вставив у колодку











В цьому ж роз'ємі є ще й 2 мінусові контакти, але мені не вдалося витягти пін з мінусовим дротом з колодки, щоб переобжати на новий пін з додатковим дротом, тому мінусовий від ДХВ у мене як і раніше іде поза блоком одразу на планку на АКБ. Може колись перероблю.

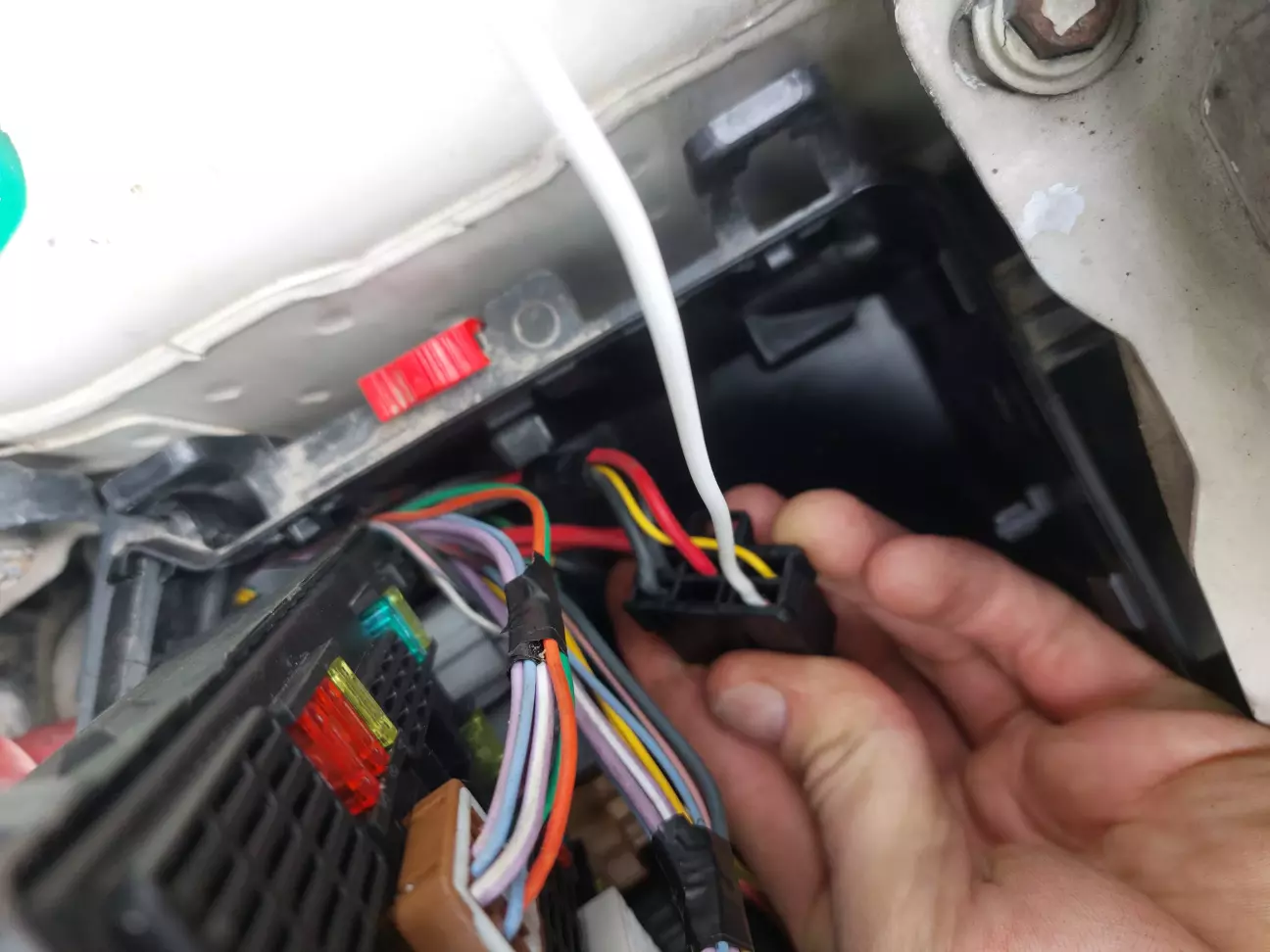

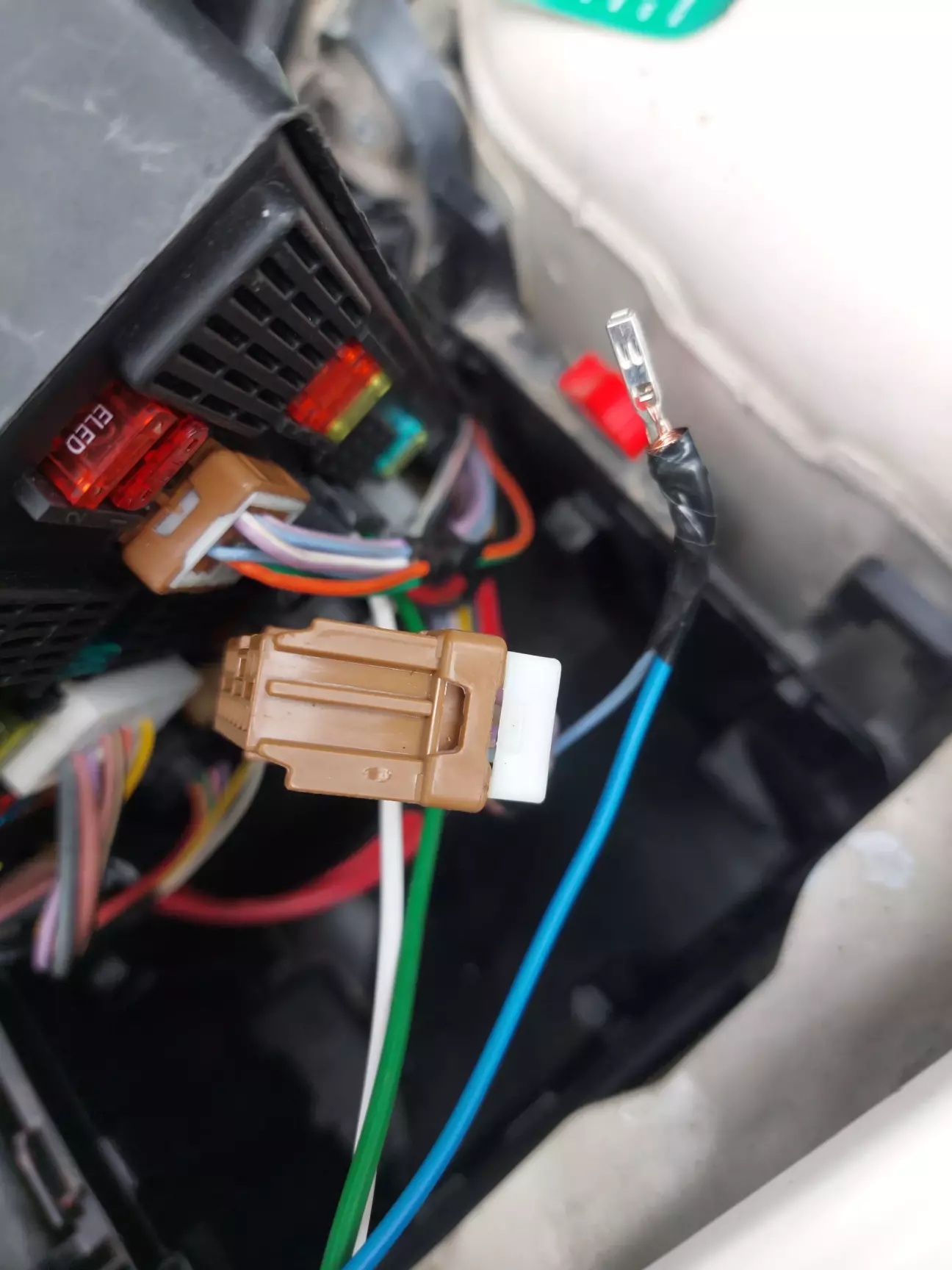

І лишився ще плюс на габарити. Цей плюс я буду брати також  в блоці на роз'ємі CN у правому верхньому куті блакитний дріт.





Розпінував цей роз'єм, витяг потрібний пін, до нього додав новий дріт, що піде на плюс 50% на ДХВ

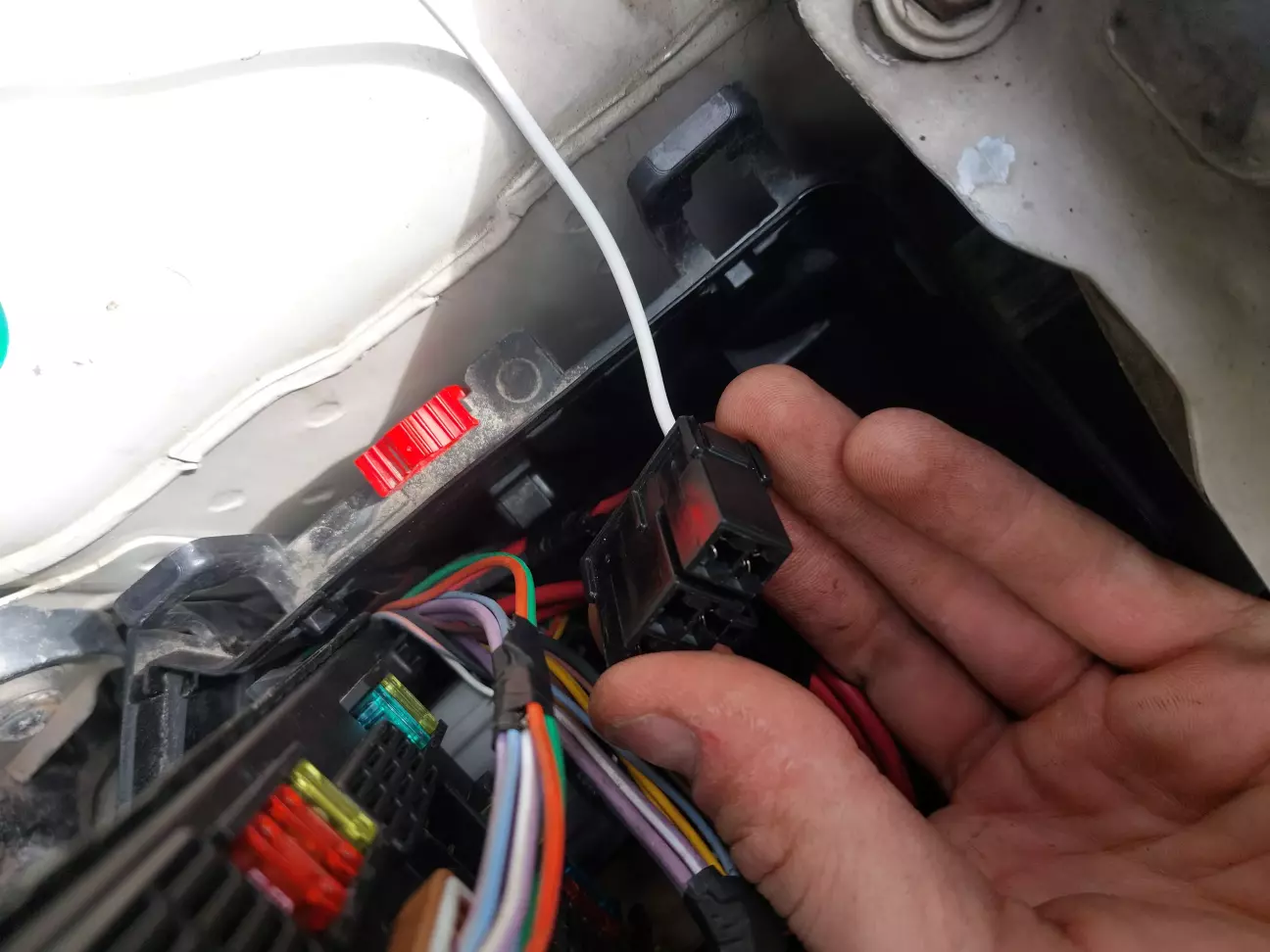

зібрав цей роз'єм як було і вставив на місце.


Вивів всі дроти зблоку, провів у гофрі до місця де приєднується бампер та крило, все під'єднав на другу частину роз'єму на 4 контакти. Тепер там як і було 2 роз'єми, на ДХВ та на туманки і все просто та швидко можна від'єднати при потребі.

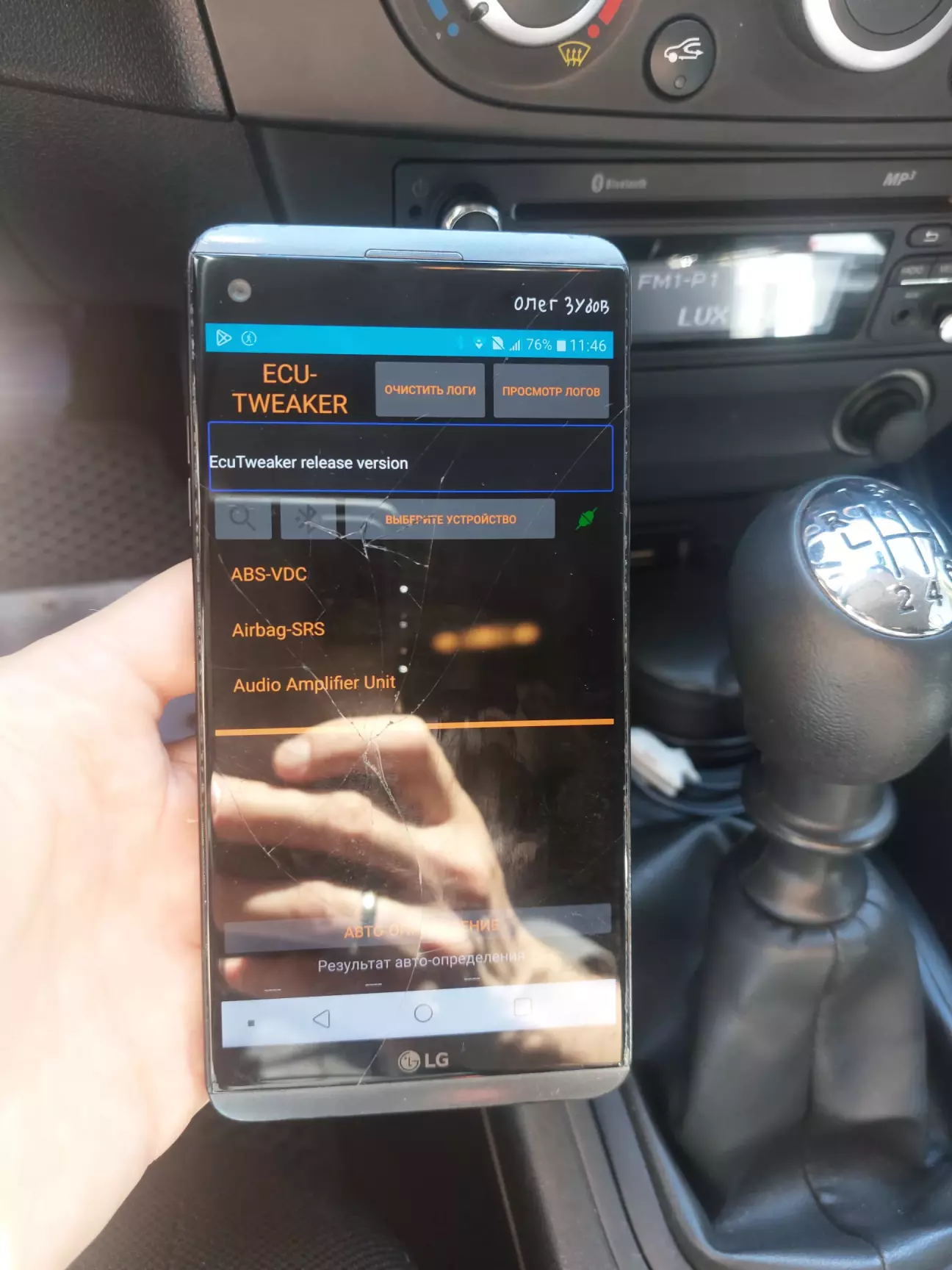

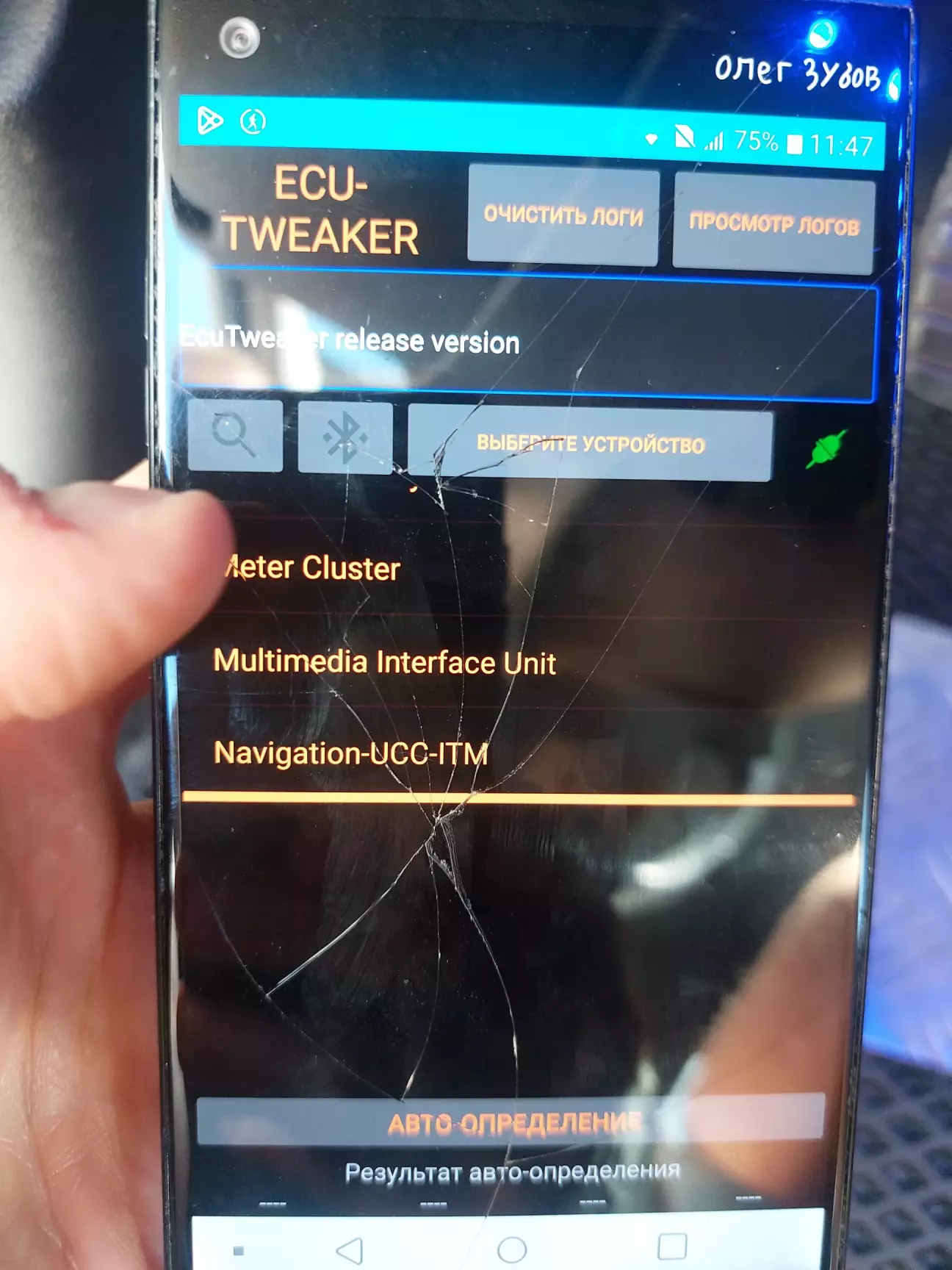

З механічною частиною закінчили, тепер треба активувати в приборці. Для цього через ELM  під'єднуємося до авто за допомогою додатку  EcuTweaker.

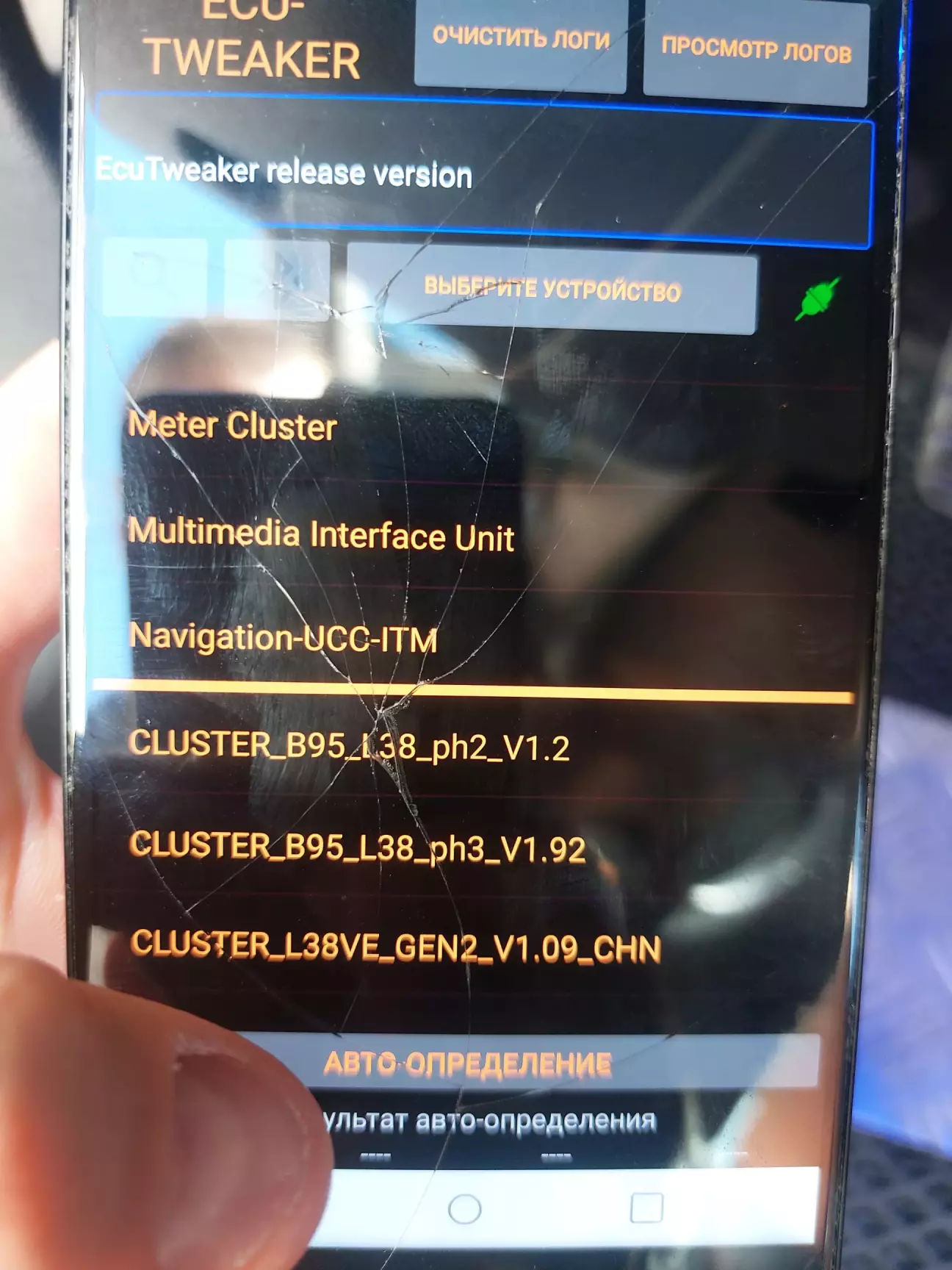

У списку знаходимо розділ Meter Cluster

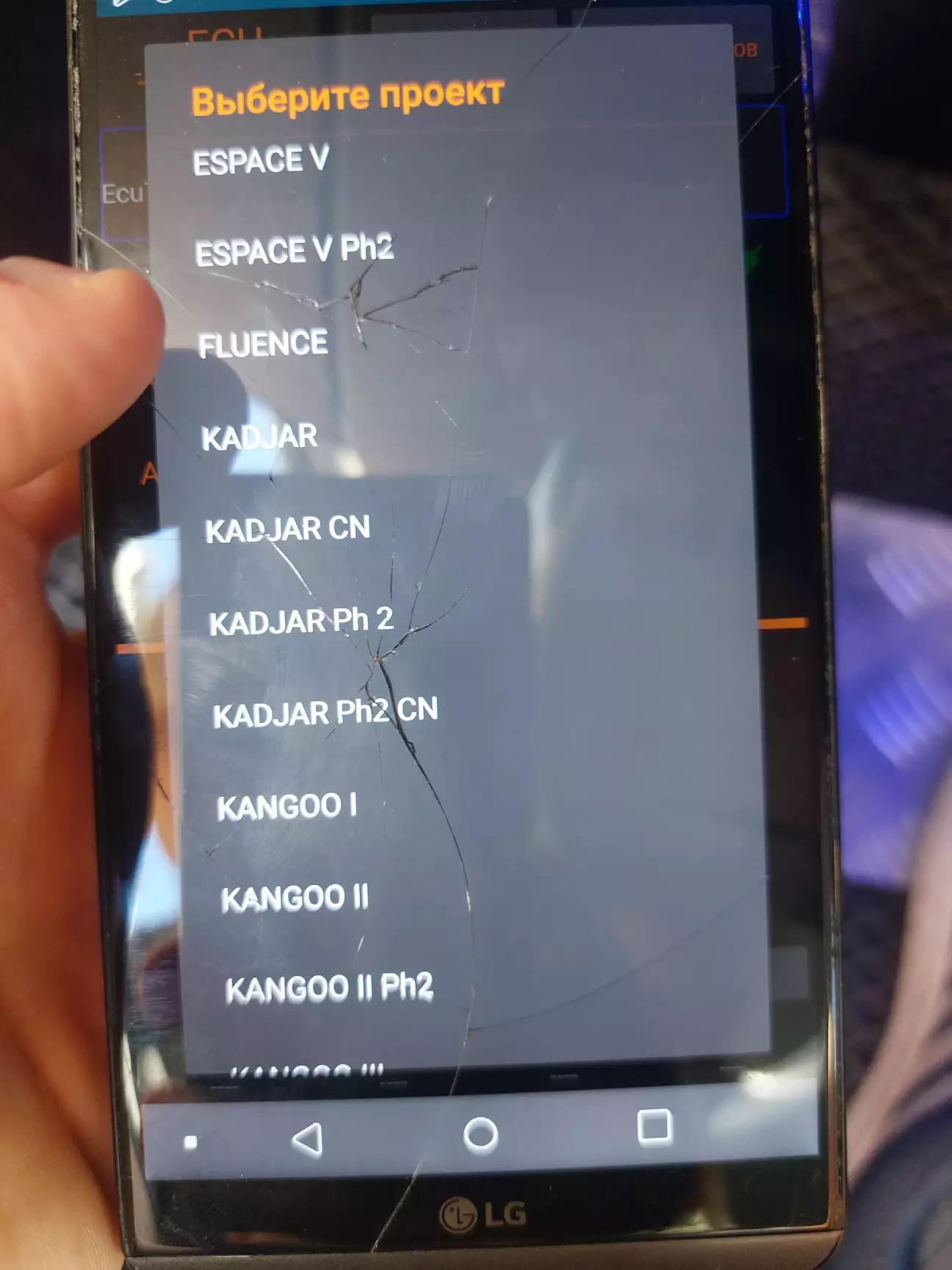

Обираємо наше авто. в моєму випадку Fluence.


Натискаємо автоопределение

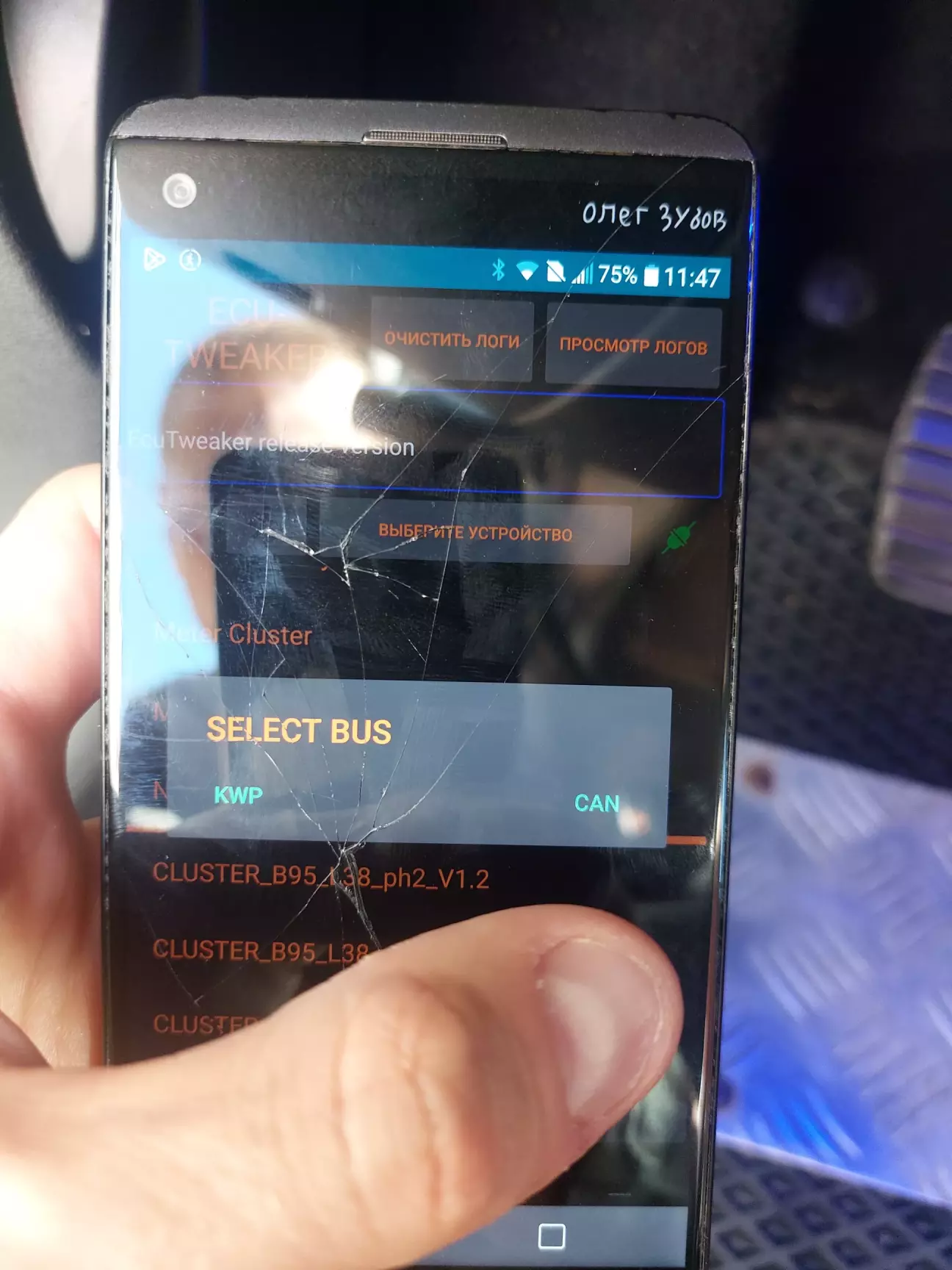

Далі CAN



Обираємо знайдений блок

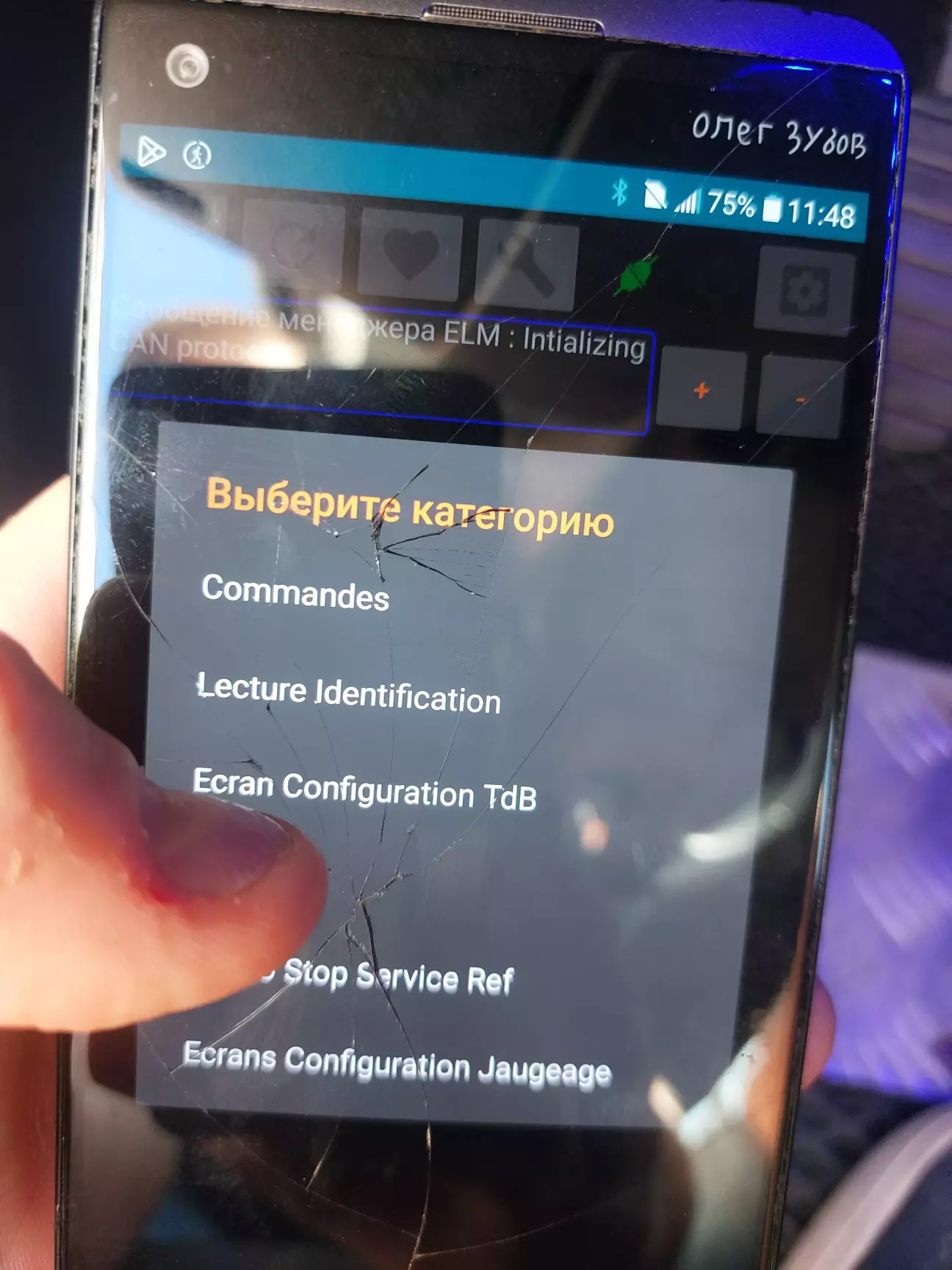

Заходимо в під меню Ecran Configuration TdB

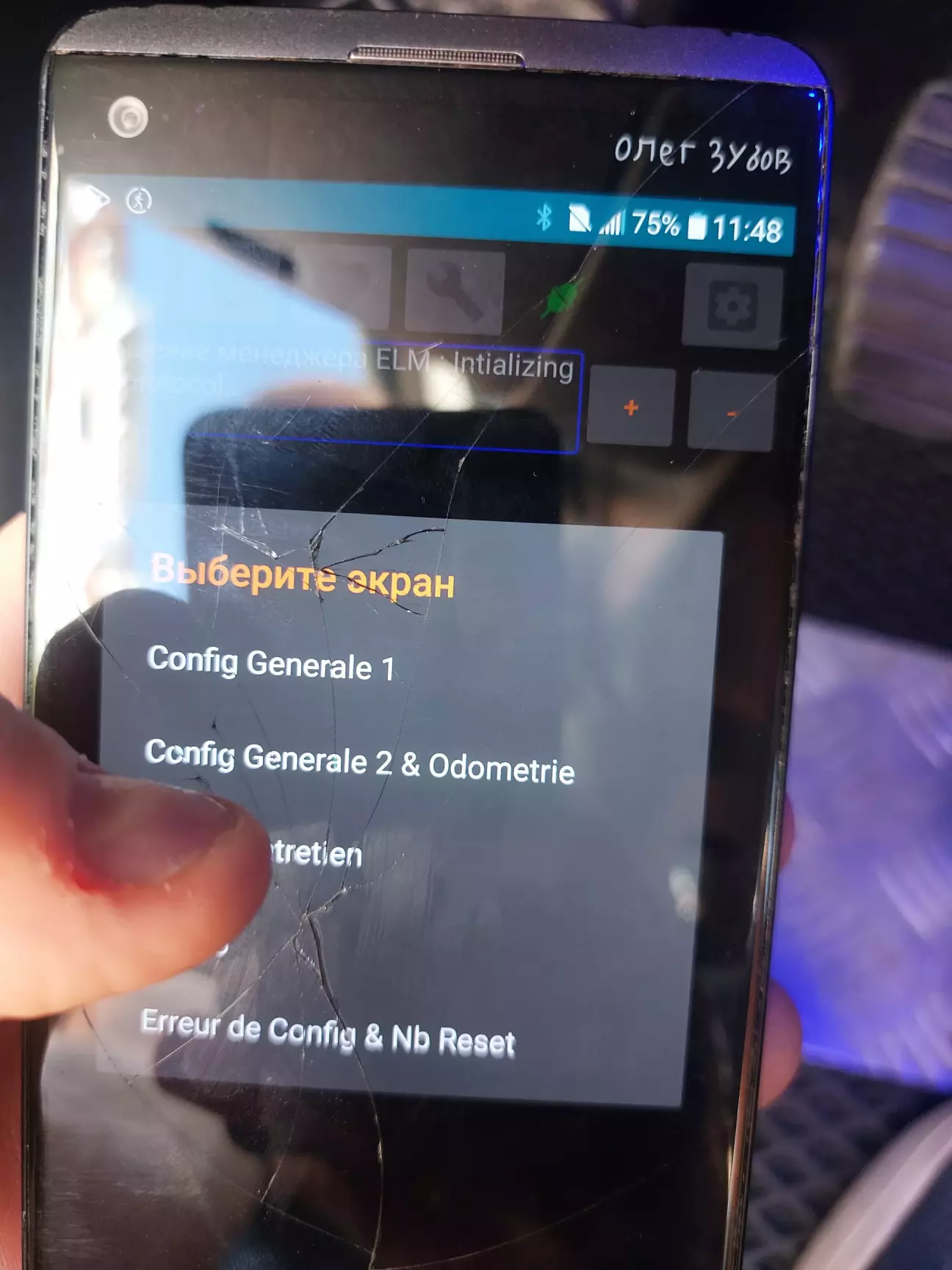

Далі Config Generale 2 & Odometrie

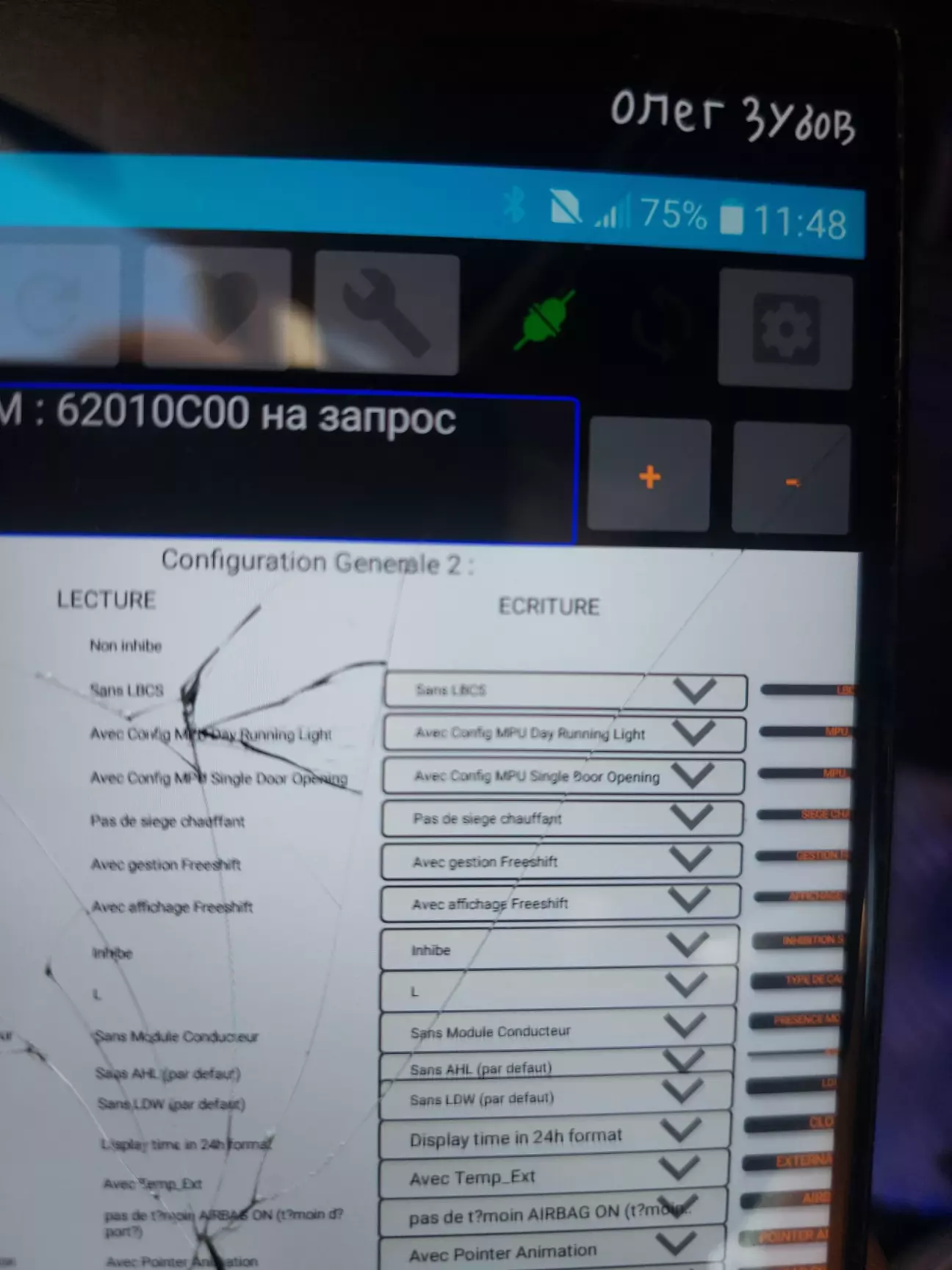

Потрапляємо в наступне меню

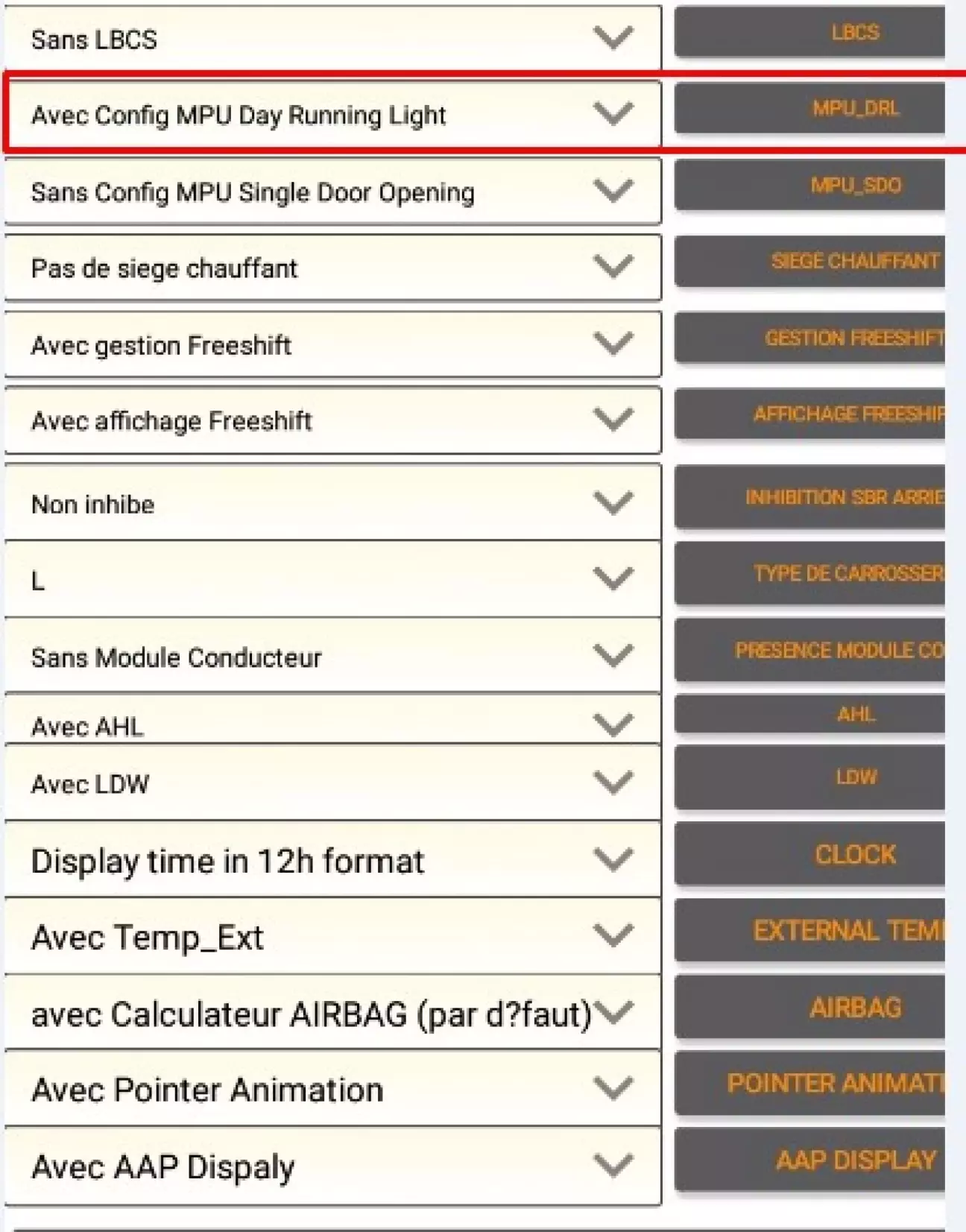

Нам потрібен 2 пункт Avec Config MPU Day Running Light



На скріні він вже активний, а так потрібно натиснути справа на кнопку MPU та натиснути знизу на велику кнопку Prise en compte descjnfigurations

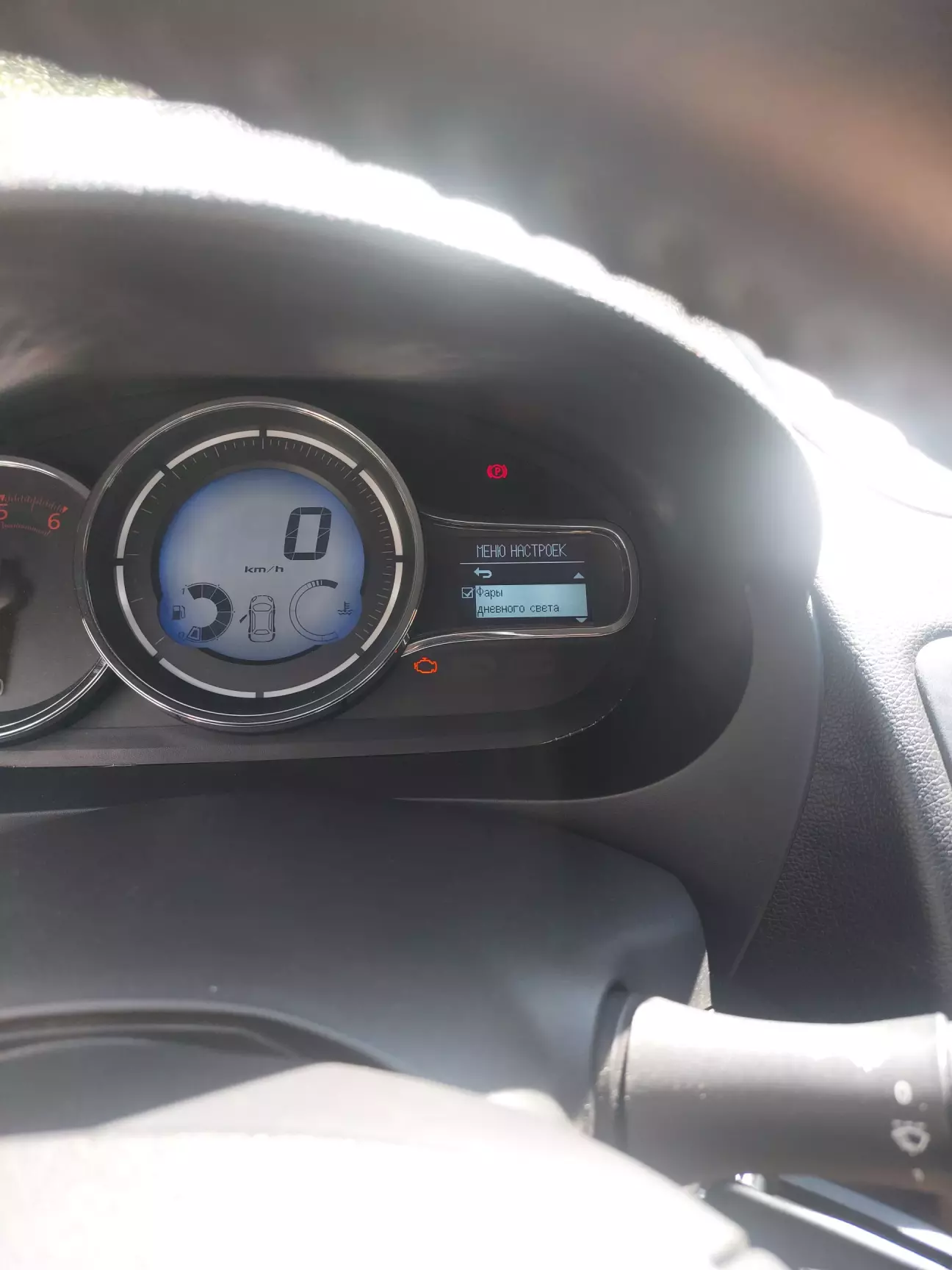

Після цього приборна панель перезавантажиться, виходимо з додатку, заходимо в меню налаштувань в приборній панелі та вмикаємо функцію ДХВ


І все, після всих цих маніпуляцій маємо працюючі ДХВ. Запускаємо авто, вони працюють, вмикаємо габарити, вони притухають на 50% і працюють в режимі габаритів. Якщо вимкнути функцію ДХВ у приборці то після запуску авто вмикатися вони не будуть, а от при вмиканні габаритів також будуть вмикатися на 50% в режимі габаритів.


Вцілому задоволений =)


Ну і трохи фоточок двух досить різних автівок зі своїми плюсами та мінусами. Високий паркетник, проти великого седану, бензиновий атмосферний двигун, проти турбо дизеля, варіатор проти надійної 6 ти ступеневої механіки. Такі різні і кожна по своєму прикольні.











По додаткових витратах, новий роз'єм на 4 контакти коштував 80грн, 2 дроти по 3 метри обійшлися в 60грн, ще й лишилося. Термоусадка 20грн, але половина лишилася. 4 піни - 20 грн але використав лише 2. Та моток ізолєнти = 40грн, вона теж лишилася.


Всім дякую, може комусь буде корисно. Миру, спокою і щоб наші коняки не ламалися =) Всім добра

Реклама
Знижка 10% за промокодом!

Ціна питання 220 UAH, Пробіг 218588 км.
Опубліковано: 22 вересня 12:58
3 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Я їжджу на Renault Fluence
Привіт. А в тебе ДХВ оригінальні? Чого питаю - я купував їх на Аліекспрес і в них по-ходу трохи інша логіка роботи: 2 плюсові контакти, але при подачі +12В на один з контактів - 100% яскравості. А при подачі на інший - 50% яскравості. Якщо подати напругу на обидва плюсові контакти - то світити буде на 100%. Тобто штатна логіка притухання ДХВ при включенні габаритів, не спрацює.
25 вересня 11:05
rj_tommy
Привіт. А в тебе ДХВ оригінальні? Чого питаю - я купував їх на Аліекспрес і в них по-ходу трохи інша логіка роботи: 2 плюсові контакти, але при подачі +12В на один з контактів - 100% яскравості. А при подачі на інший - 50% яскравості. Якщо подати напругу на обидва плюсові контакти - то світити буде на 100%. Тобто штатна логіка притухання ДХВ при включенні габаритів, не спрацює.
rj_tommy, Привіт. Так все правильно, так і повинно бути. Є окремий мінус, то зрозуміло. Є один плюс той що дає 100% яскравості, підключається окремо через блок на кожну ДХВ свій пін в роз'ємі. а другий плюс, що дає 50% я об'єднав разом два ДХВ і один загальний дріт підключив також в блоці на плюсовий контакт який з'являється після включення габаритів. І якщо активовано в приборці робота ДХВ, то після включення габаритів, плюс на основних контактах де 100% зникає і з'являється на той дріт, що підключили на габарити і тоді вони починають працювати у пів сили як габарит.
25 вересня 15:26
rj_tommy
Привіт. А в тебе ДХВ оригінальні? Чого питаю - я купував їх на Аліекспрес і в них по-ходу трохи інша логіка роботи: 2 плюсові контакти, але при подачі +12В на один з контактів - 100% яскравості. А при подачі на інший - 50% яскравості. Якщо подати напругу на обидва плюсові контакти - то світити буде на 100%. Тобто штатна логіка притухання ДХВ при включенні габаритів, не спрацює.
rj_tommy, У мене диезляка 2013 року, рестайлінг, у тебе бачу бензин та я гадаю, що блок повинен бути плюс мінус такий самий, я про блок запобіжників під капотом. Ти його відкрий, підніми і подивись знизу на роз'ємі СМ є в блоці 2 піни до яких можна підключитися. Якщо вони є, а в роз'ємі порожньо, то можна буде спершу активувати в приборці, мультиметром перевірити чи з'являється там плюс після запуску двигуна і тоді можна буде підключити штатно.
