Встановлення Android системи замість штатного дисплея

Вирішив я собі встановити Android систему в додаток до штатної. Чому саме Android - вона мені здається зручнішою ніж штатна з додатковим функціоналом який на мій погляд полегшує життя.

Так як діагоналі штатого дисплею було трохи замало, намій погляд,

придивлявся до системи вбудованої в 10 дюймовий дисплей (є і 12 але то вже забагато).

Основними критеріями були підтримка додаткових опцій (камери, dvr тощо) та наявність 4G модуля для встановлення сім карти.

Вибір пав на цей варіант

Списавшись попередньо з продавцем та уточнивши всі необхідні деталі, було зроблено замовлення і після місяця очікування отримав свою мультимедіа.

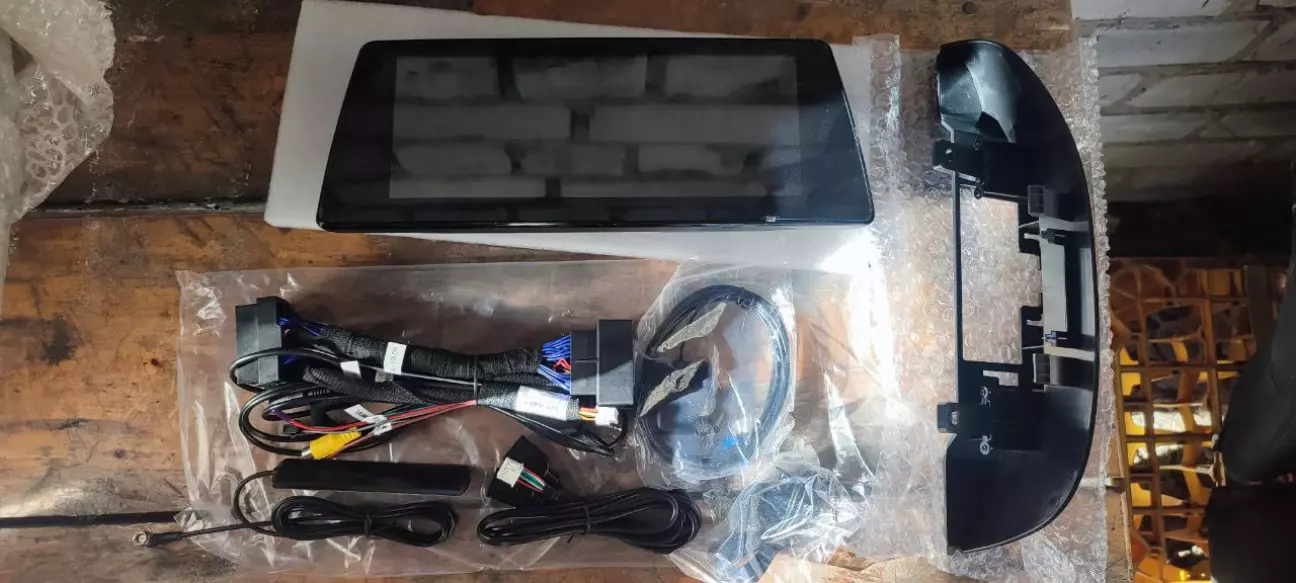

Нічого особливого, стандартний набір з усім необхідним (для початку)

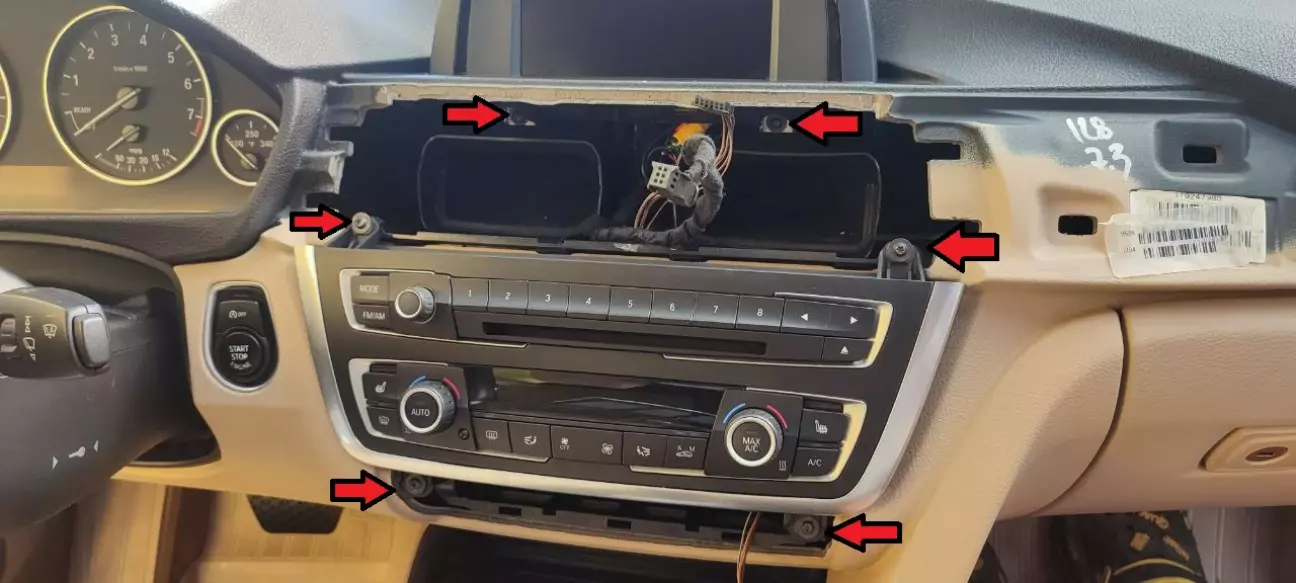

Переходимо до процесу встановлення. Знімаємо центральну накладку з повітроводами та відкручуємо дисплей та блок клімату.

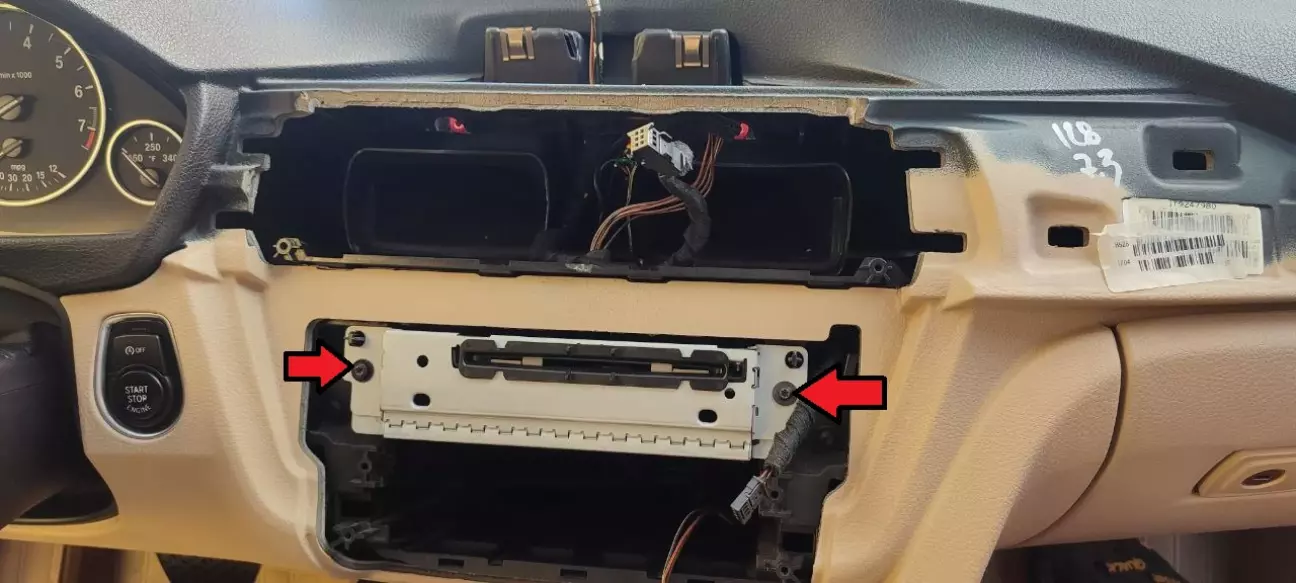

Далі відкручуємо рідну магнітолу

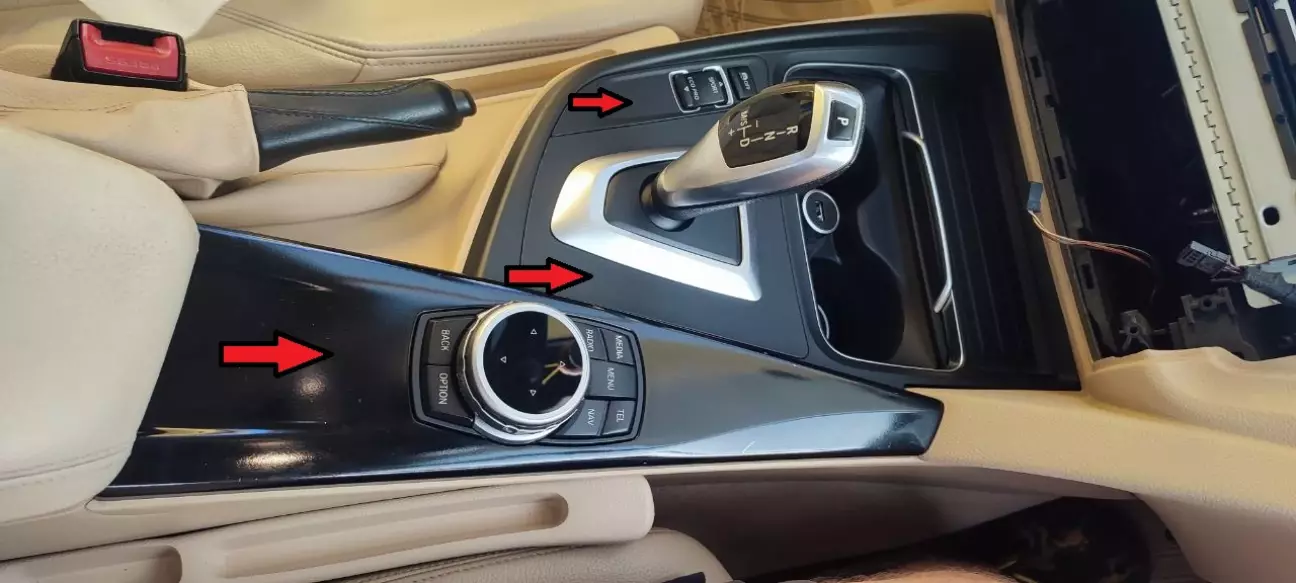

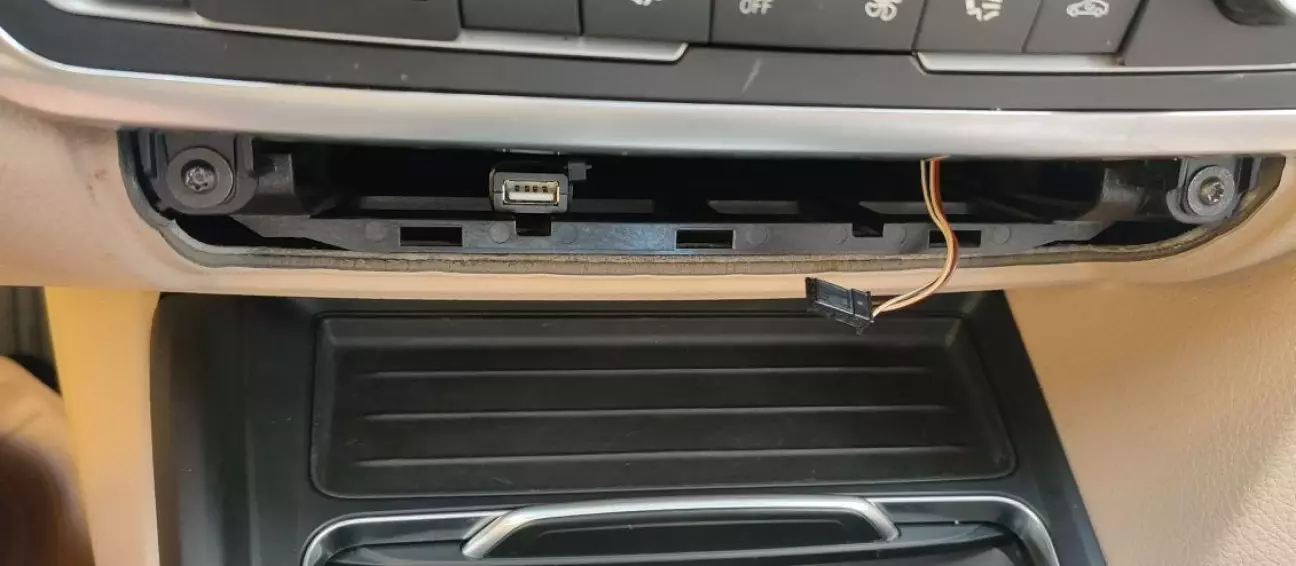

Для прокладання AUX кабелю необхідно зняти накладку з джойстиком та підстаканник (його до речі будемо трохи модифікувати).

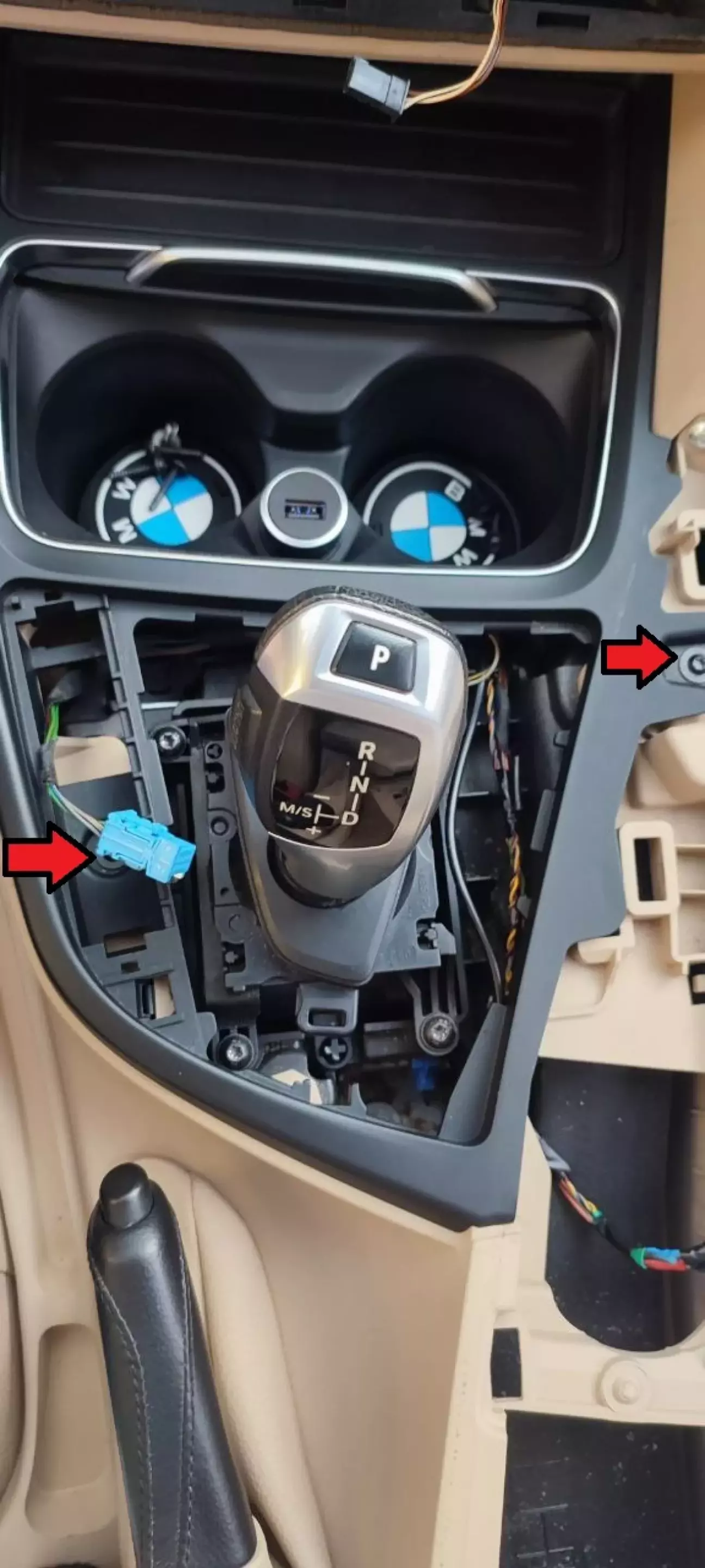

Далі відкручуємо сам підстаканник він тримається на 2х гвинтах

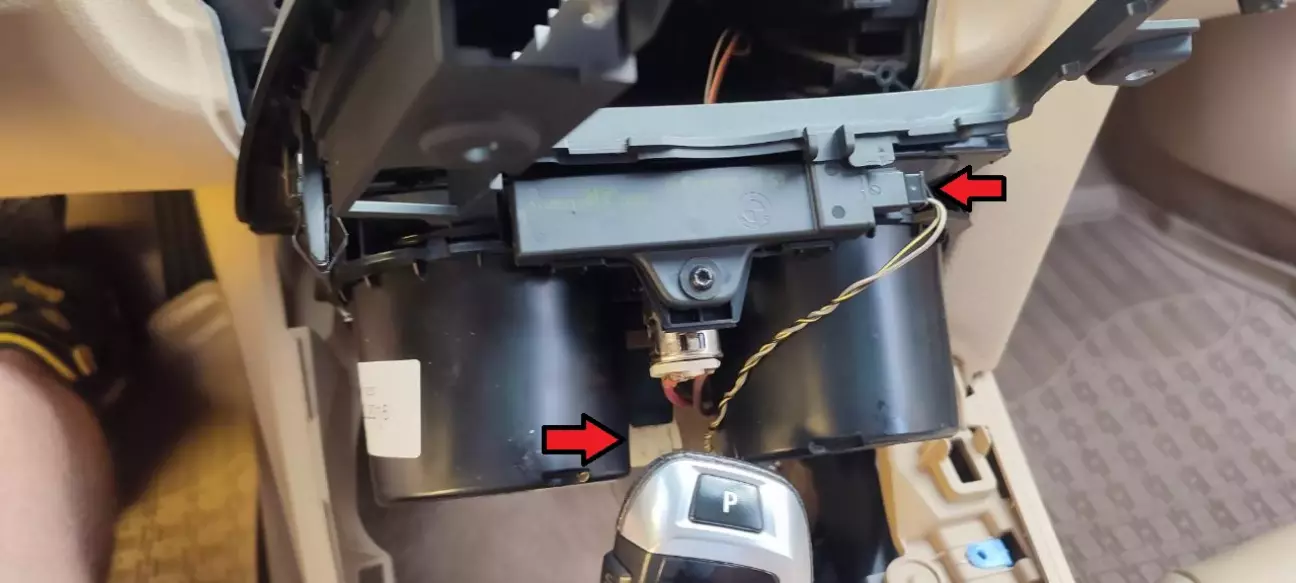

Після цього тіднімаємо його вверх від'єднавши прикурювач та зчитувач ключа

Сам підстаканник я модифікував.  Так як я не палю то прикурювач мені ні до чого, тому було прийнято рішення встановити туди USB який буде підключено до магнітоли для можливості завантаження файлів на магнітолу та прослуховування музики з флеш носія.

Попередньо був підібраний та замовлений сам USB

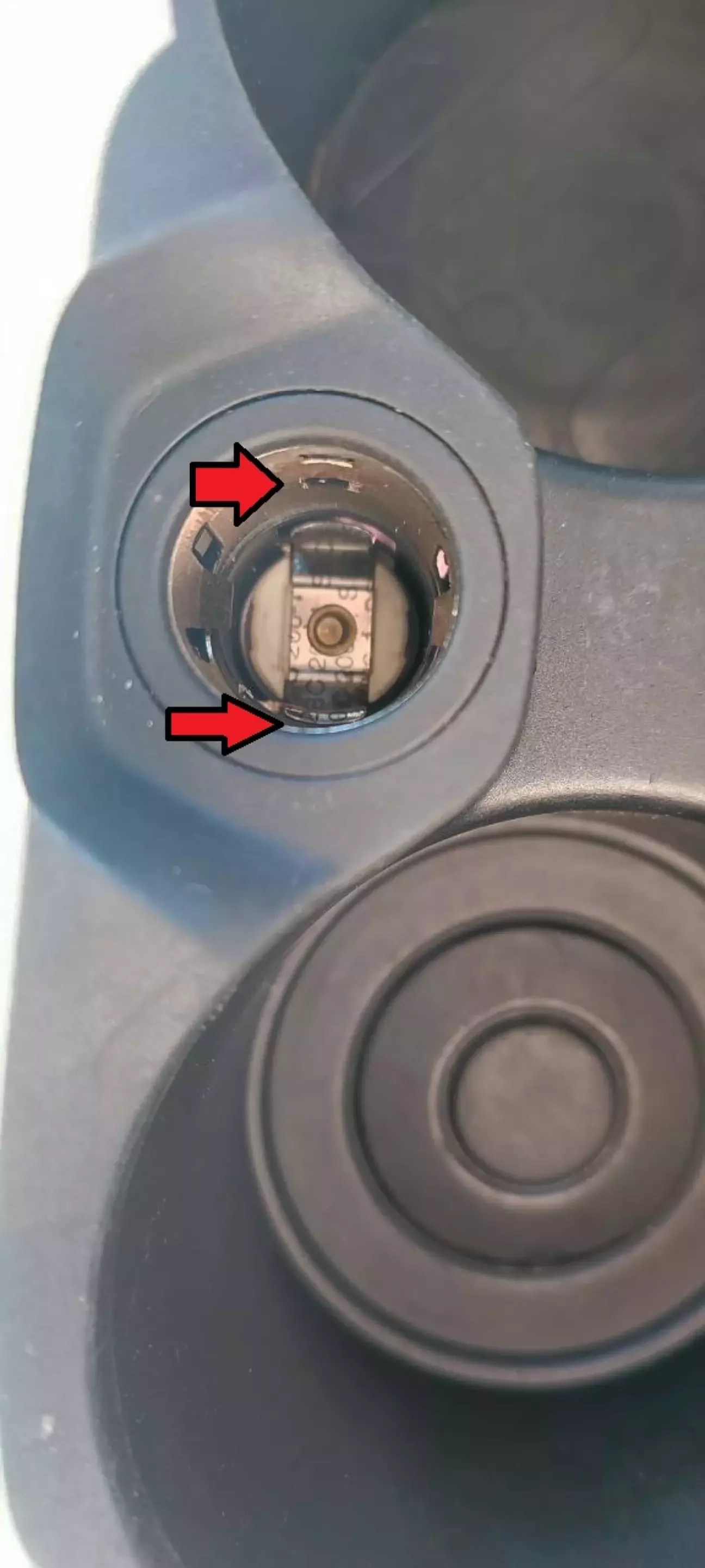

Сам прикурювач тримають два фіксатори які треба натиснути з середини і прикурювач вийметься назовні

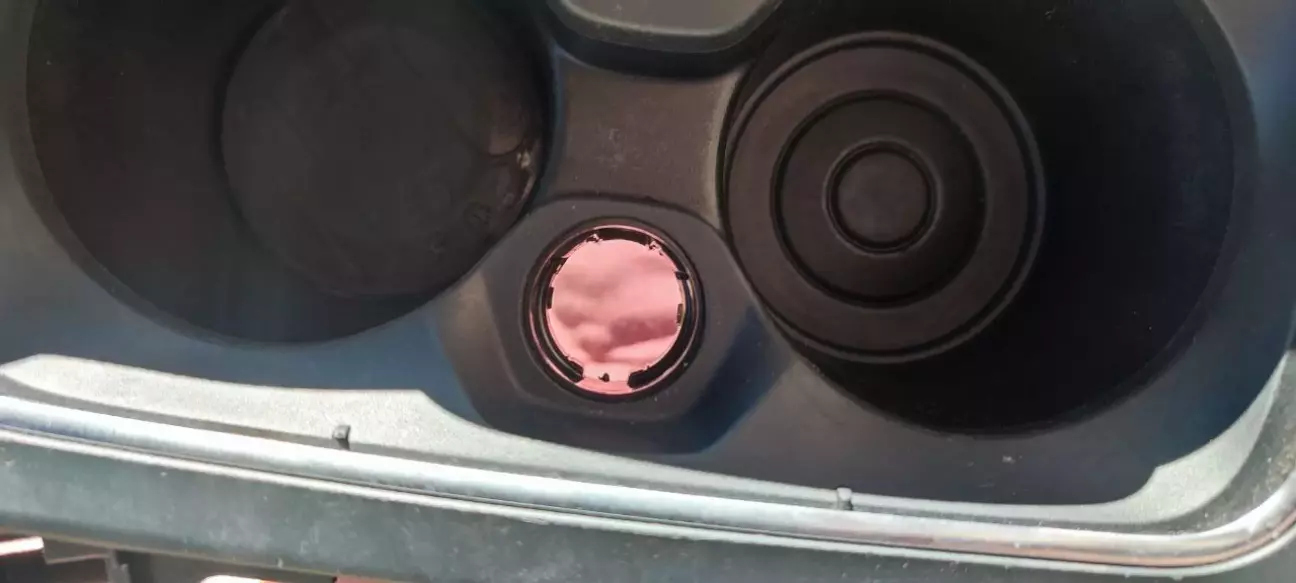

В отриманому отворі довелося трохи відігнути пластик

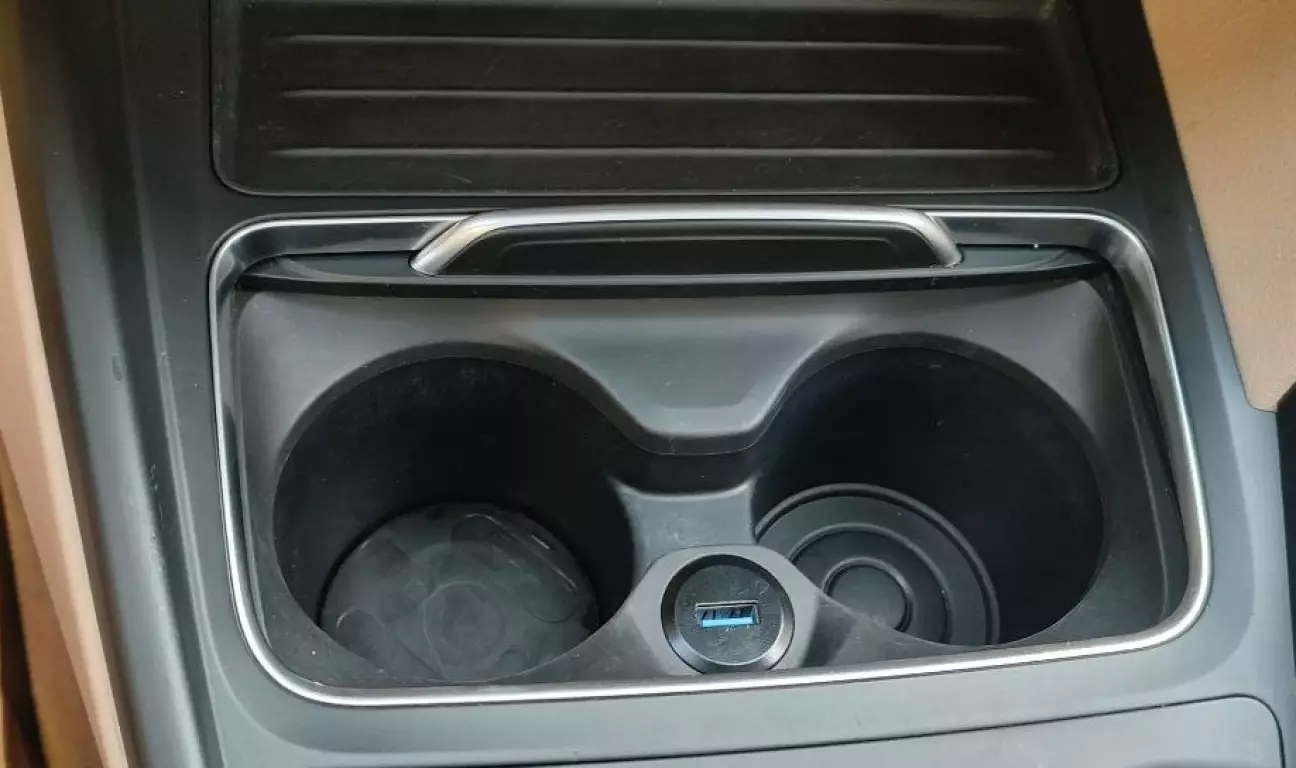

Після чого встановлюємо придбаний USB перехідник

Можливості зафіксувати гайкою без зрізання пластику немає, тому вирішив залишити так бо зайшов він дуже туго та на мою думку нікуди не подінеться вже, а там побачимо))

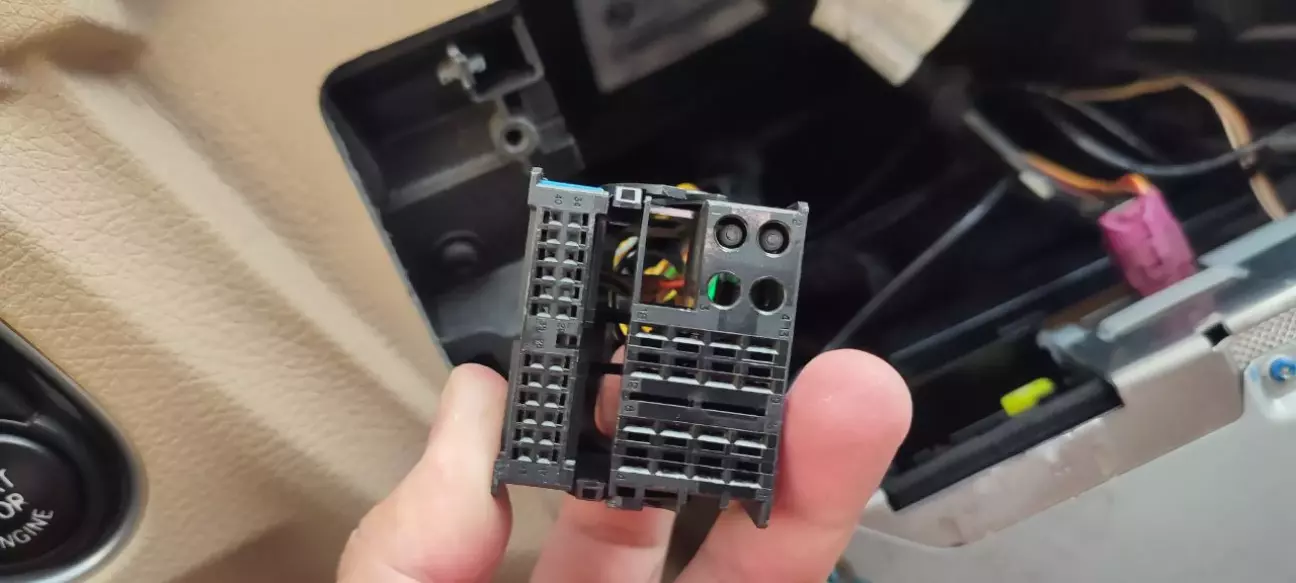

Далі робота з дротами) від магнітоли відєднуємо основний роз'єм

З якого потрібно буде переставити в перехідник оптику

З нею потрібно бути обережним та нечіпати зовнішню частину пальцями

У продавця можна запросити інструкцію по встановленню де буде все детально описано, тому зупинюсь виключно на декількох моментах.

Антени GPS та 4G вирішив ставити в торпеді

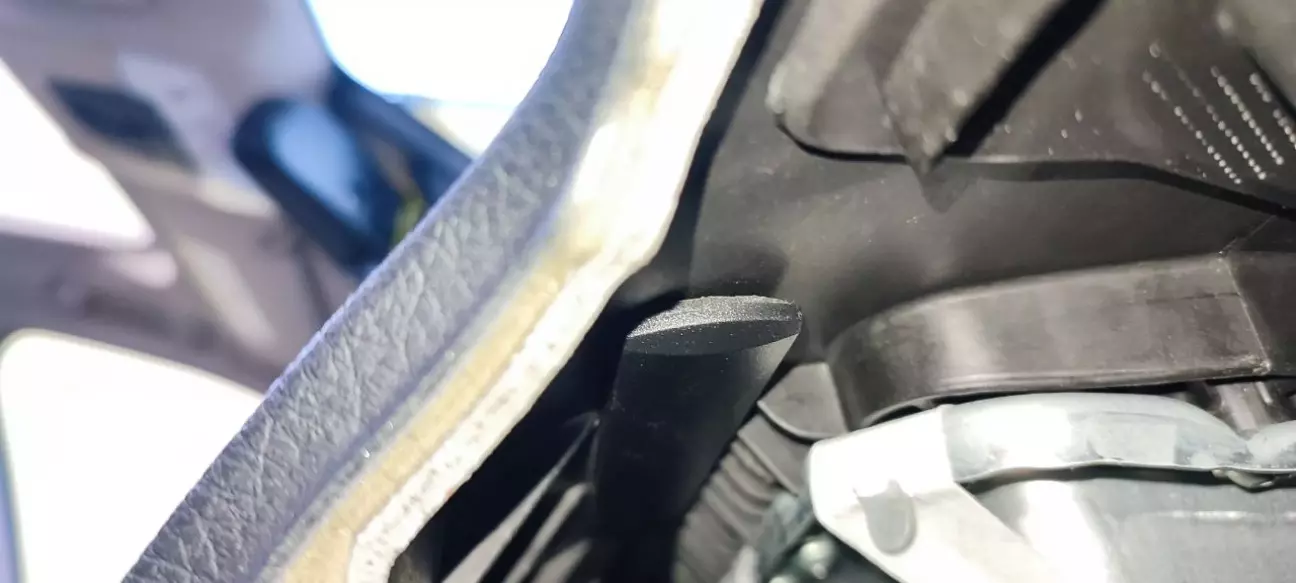

4G стала в районі пасажирського повітроводу

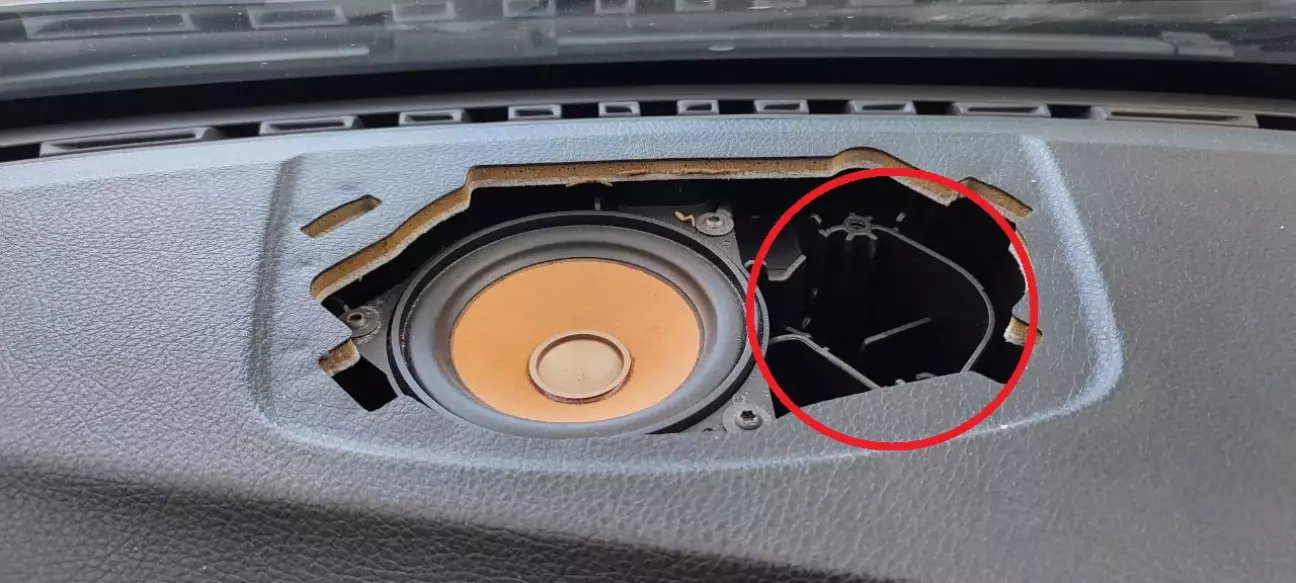

А для антени GPS наче навмисно було місце біля центрального динаміку

Зробив з пластику перехідну пластину і антена стала наче на своє місце

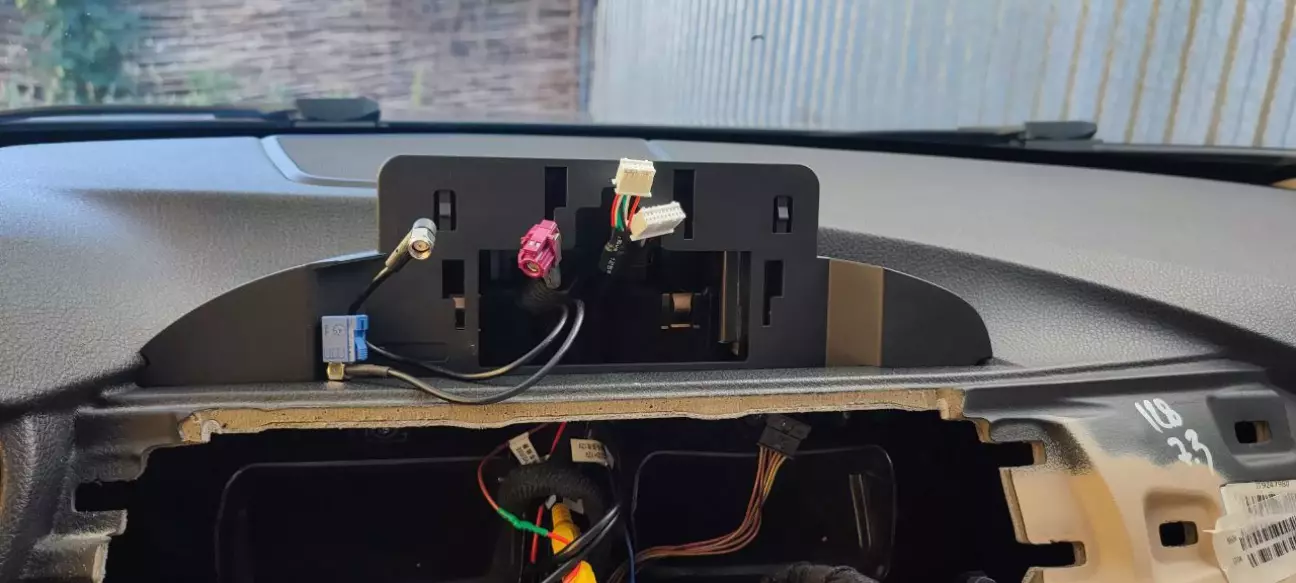

Далі виводимо всі дроти через перехідну рамку яка йде в комплекті та прикручується на місце штатного монітору

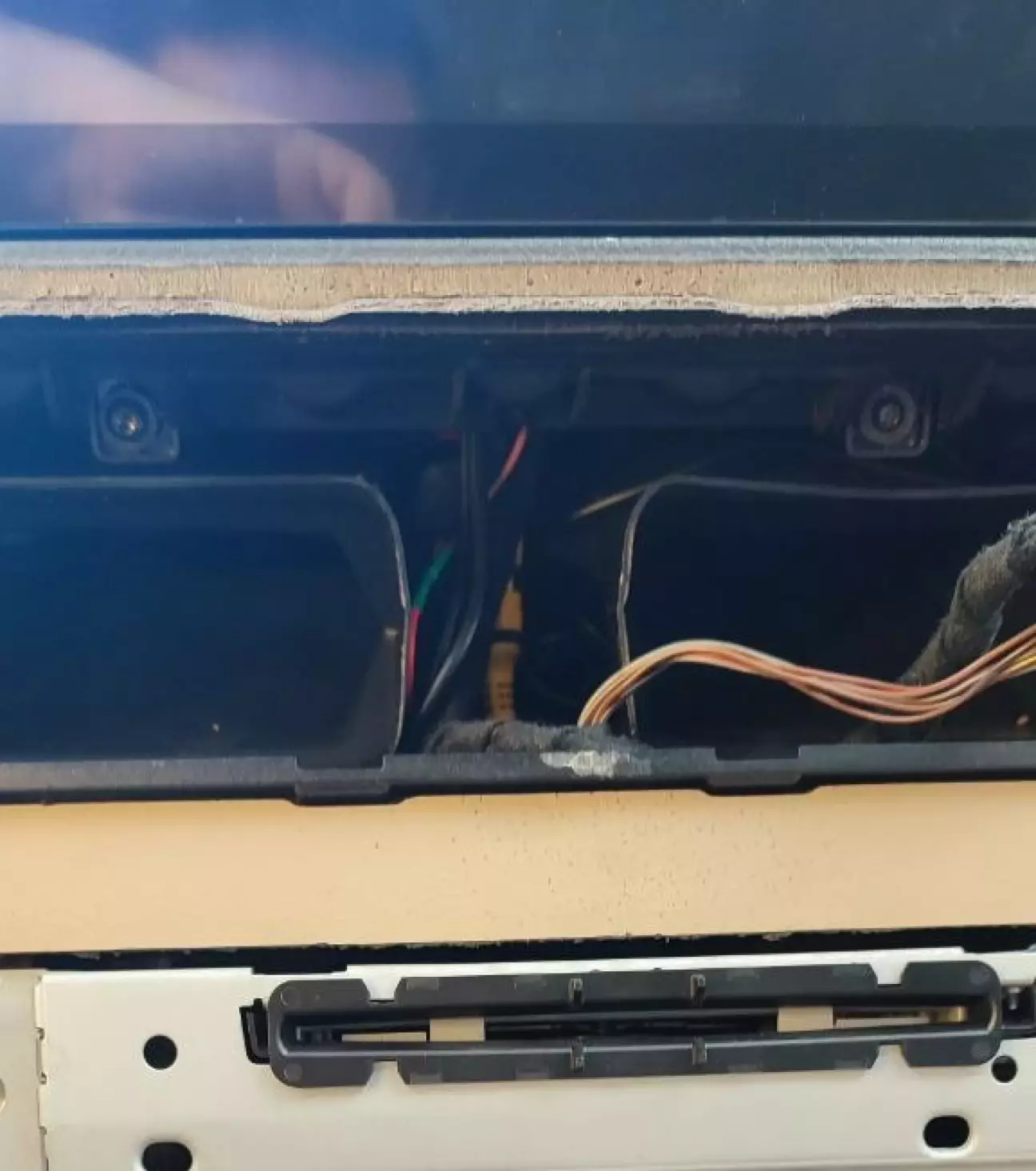

Підключаємо все до нового дисплею встановлюємо в рамку його, а дроти акуратно пакуємо між центральними повітроводами

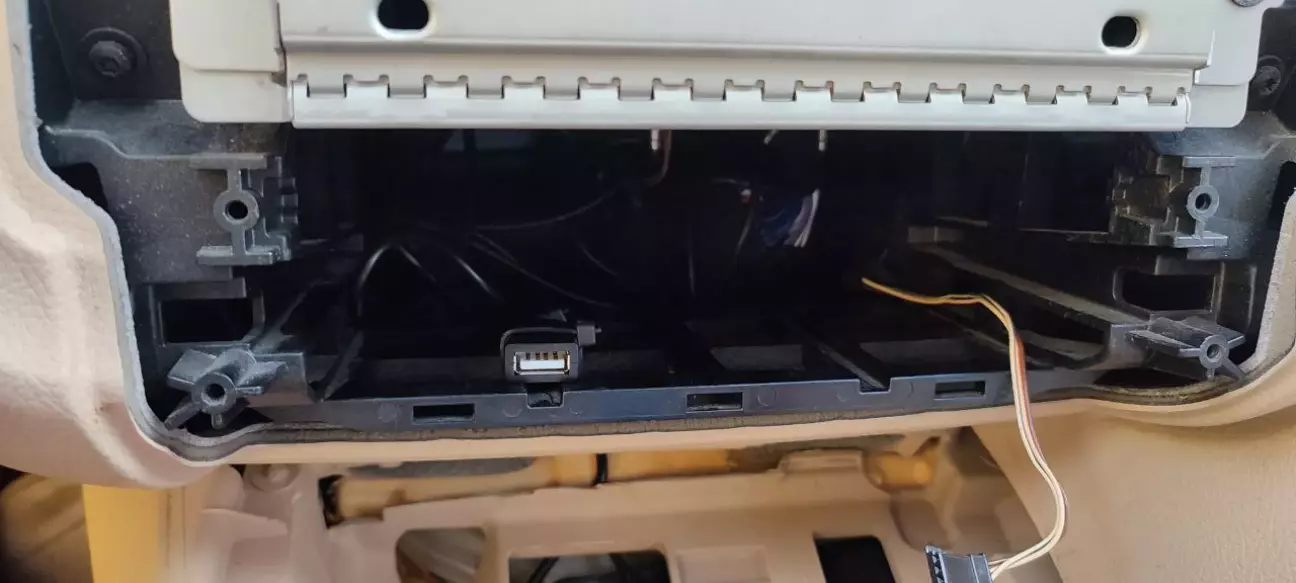

Від дисплею спускаємо 2 USB роз'єма, один піде на перехідник інший закріплю під мультимедіа в майбутньому планую підключити до нього реєстратор

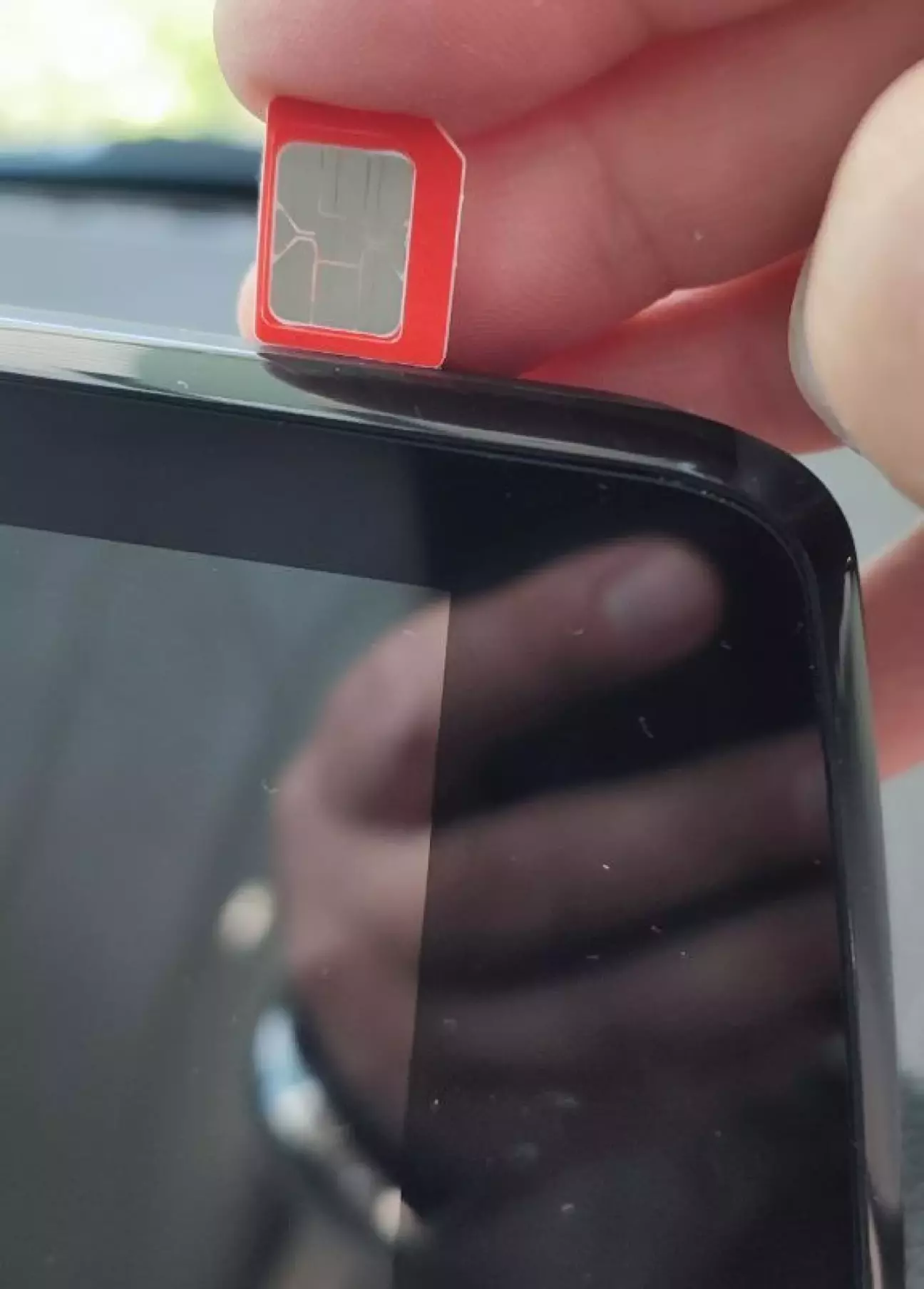

Також треба звернути уваго на те як вставляється сім карта, для мене чумусь здається не типово бо зазвичай зрізом в низ, а тут навпаки, зрізом догори.

Після цього збираємо все в зворотному порядку

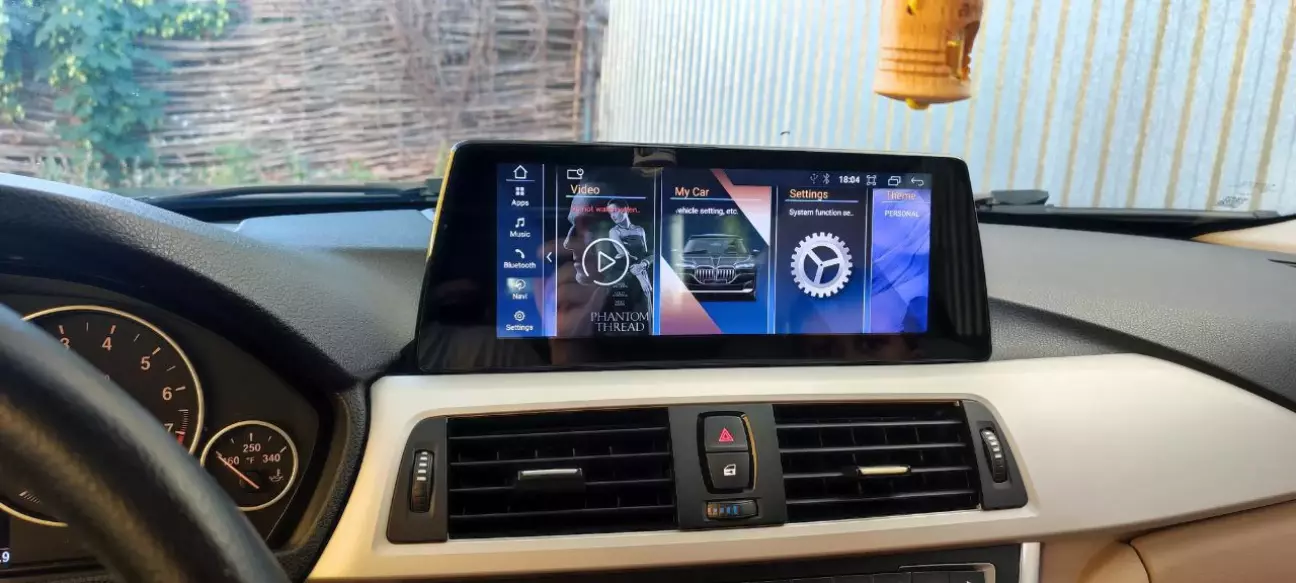

Та насолоджуємося результатом
