EU поворотники+ Частина 4. Фінальна версія контроллера.

Вітаю!

В мунулому дописі EU поворотники+ Частина 3. CAN bus reciever готовий! я розповідав про успіхи в написанні повністю робочого скетчу та зібраного прототипа.

Відтестованого в машині, де все працює як очікується.

В коментарях до того допису користувачі надихнули мене спробувати зробити плату для пристрою.

Мені було страшно це починати, адже єдиний досвід з виготовлення плат що я мав - це вручну лаком по текстоліту копіюючи з журнала Радіо 86 року в дитинстві)))

Але це цікаво, дуже цікаво.
Тому я вирішив спробувати.

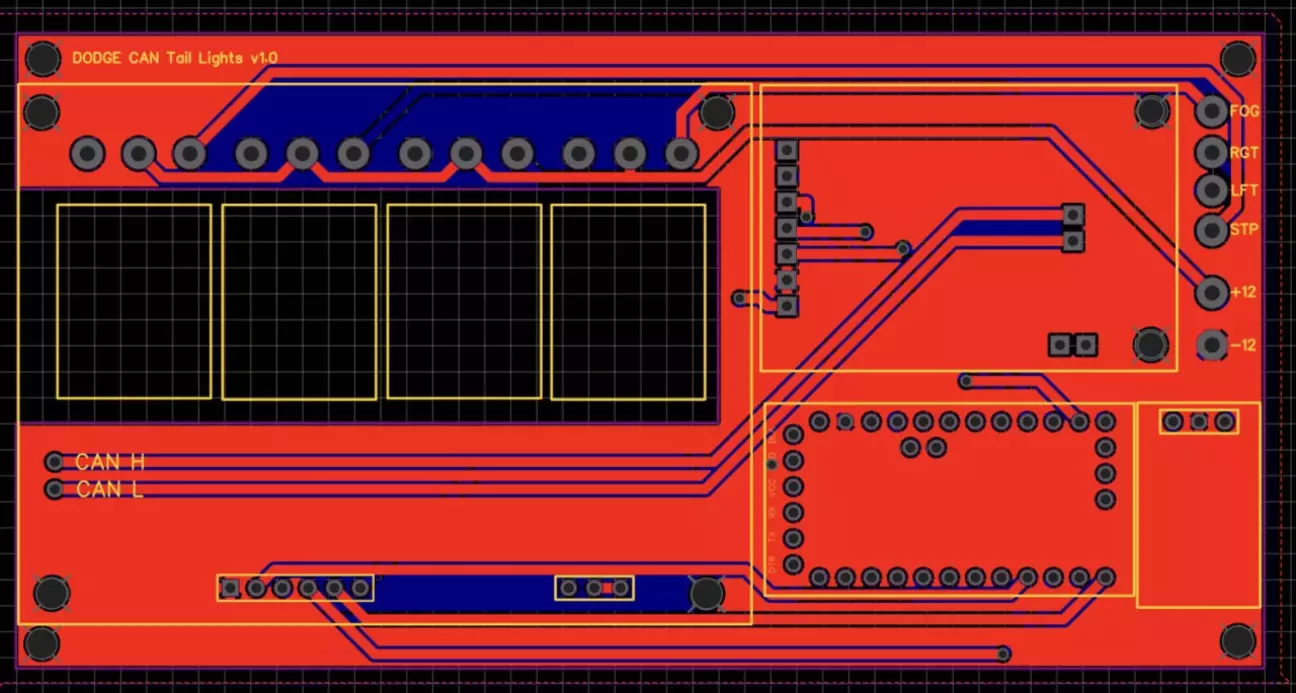

Зареєструвався на EasyEDA, глянув індуськийх пару роліків на ютубі і вуаля:

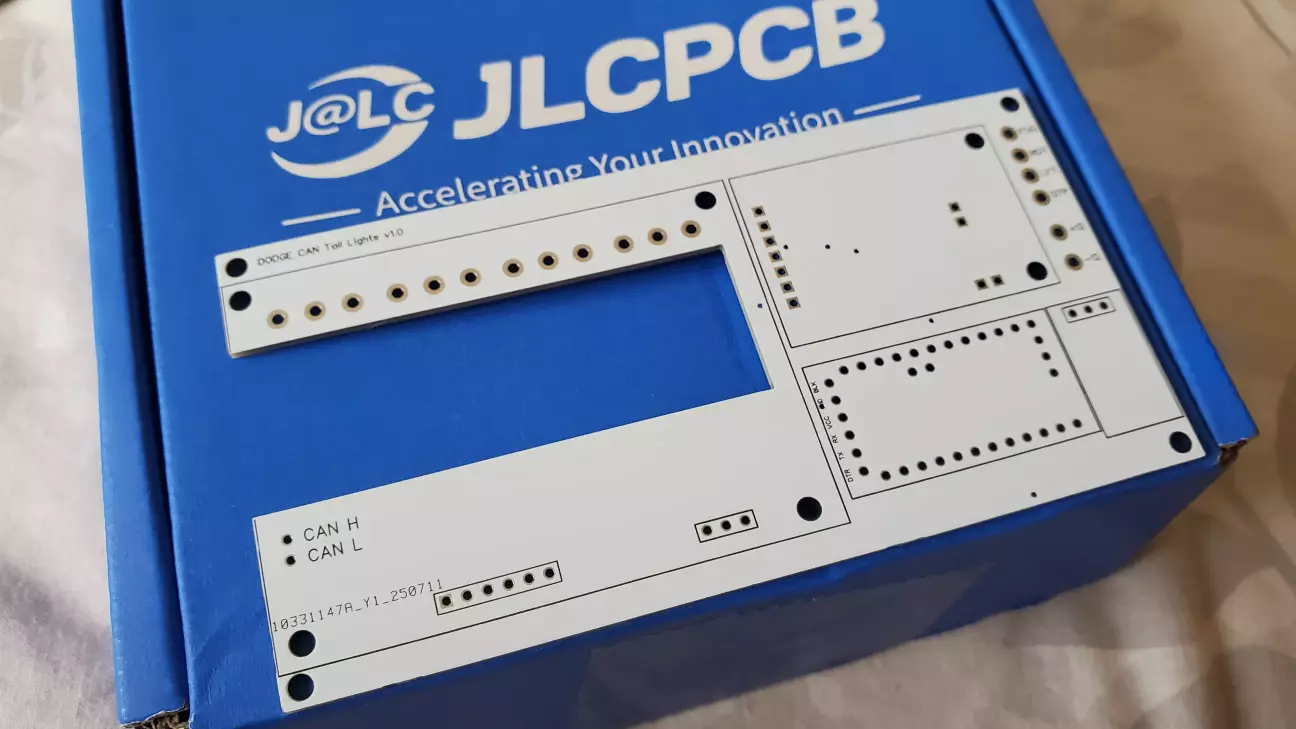

Замовив одразу з EasyEDA і через пару тижнів отримав плати.

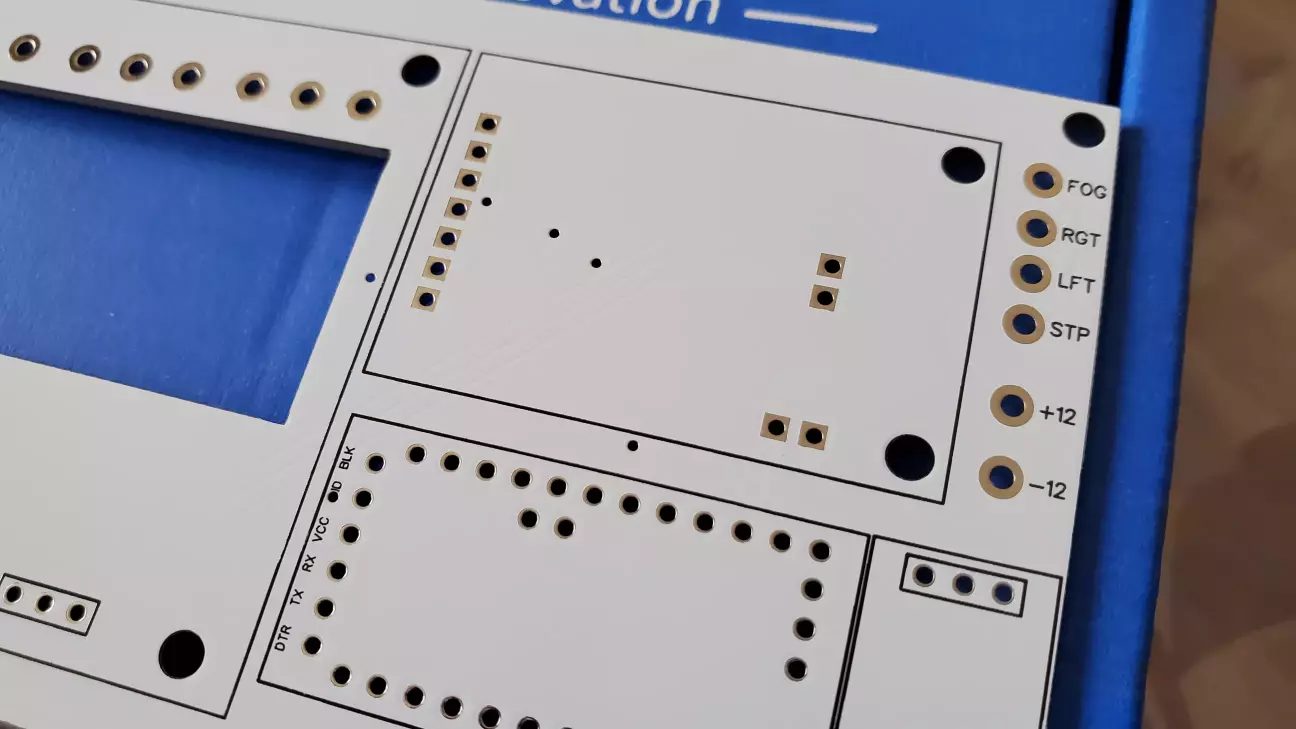

Якість виготовлення мене вразила!!! Як це фетишно-красиво :)

Я не міг уявити що зможу щось зробити з такою точністю.

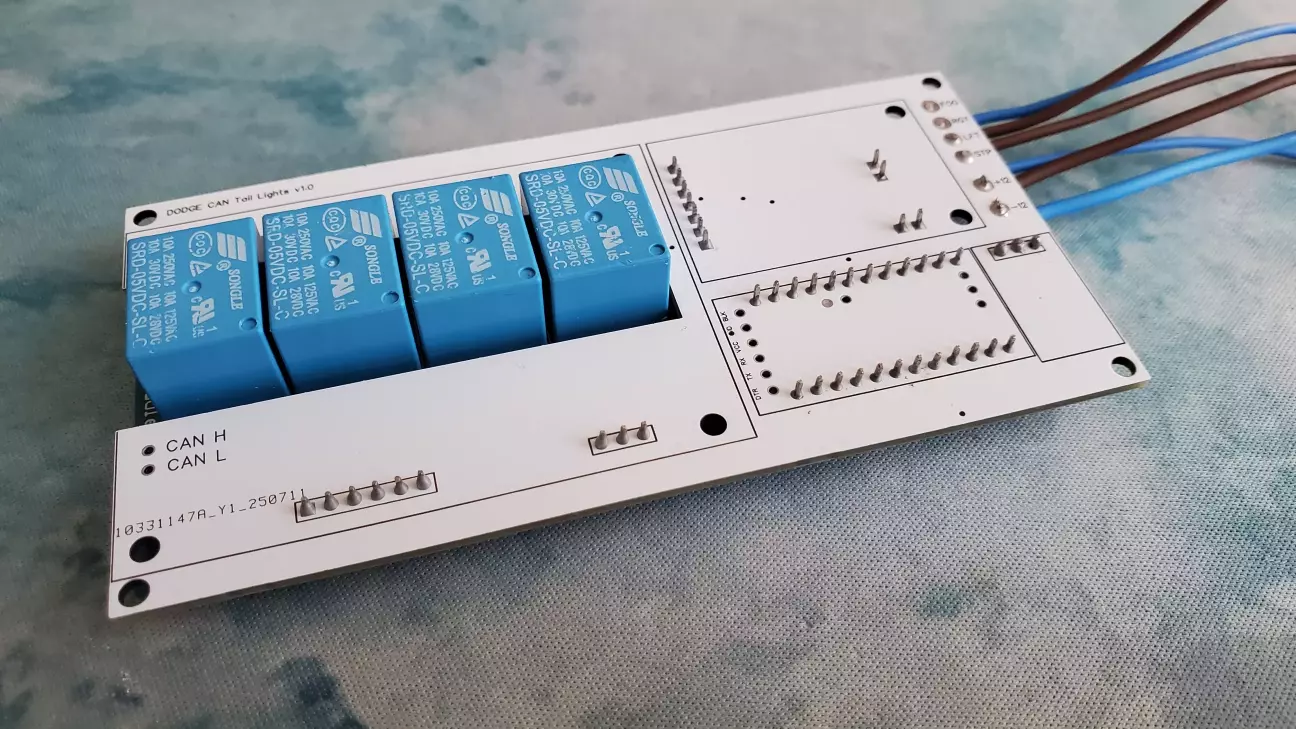

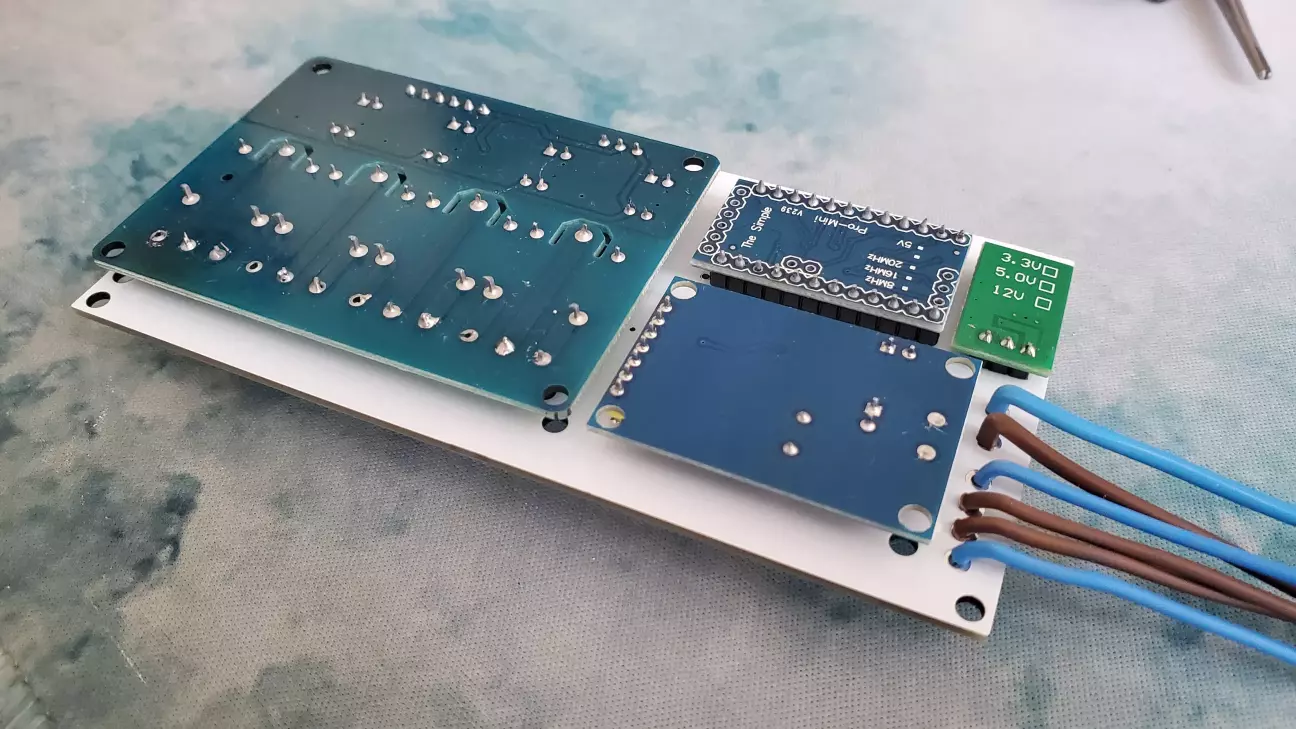

Далі почав збирати

На диво :) помилок не було, розводку та всі розміри розрахував і вказав правильно.

Так, це дуже проста плата, але і досвіду попереднього не мав.
Тому я задоволений :)

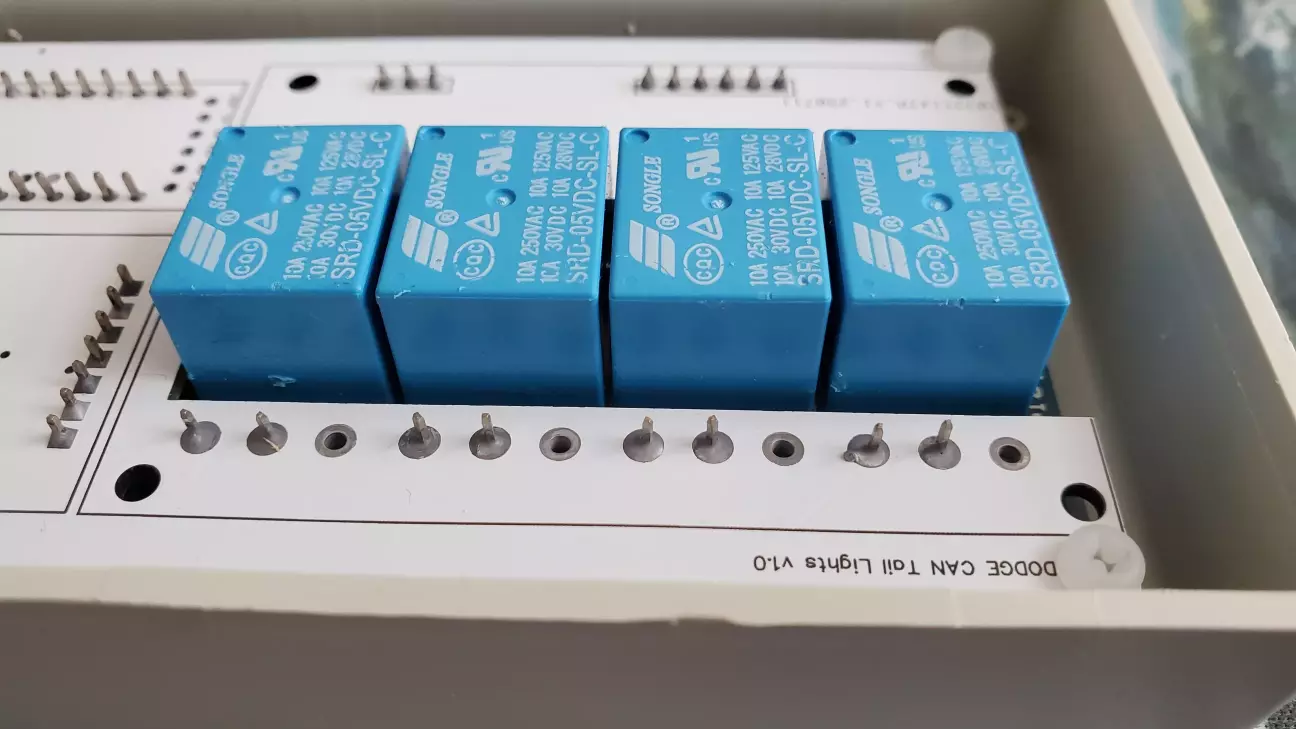

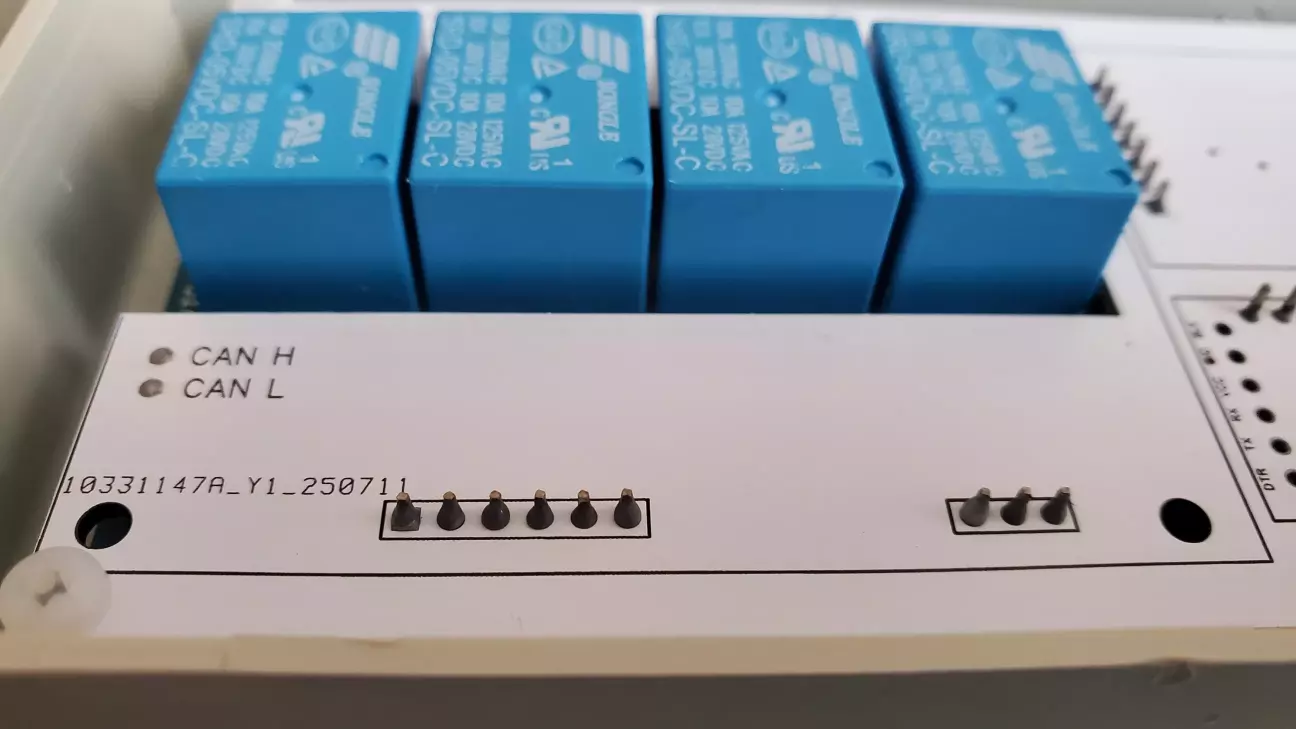

Якість пайки також вдалось зробити на мій погляд гарною

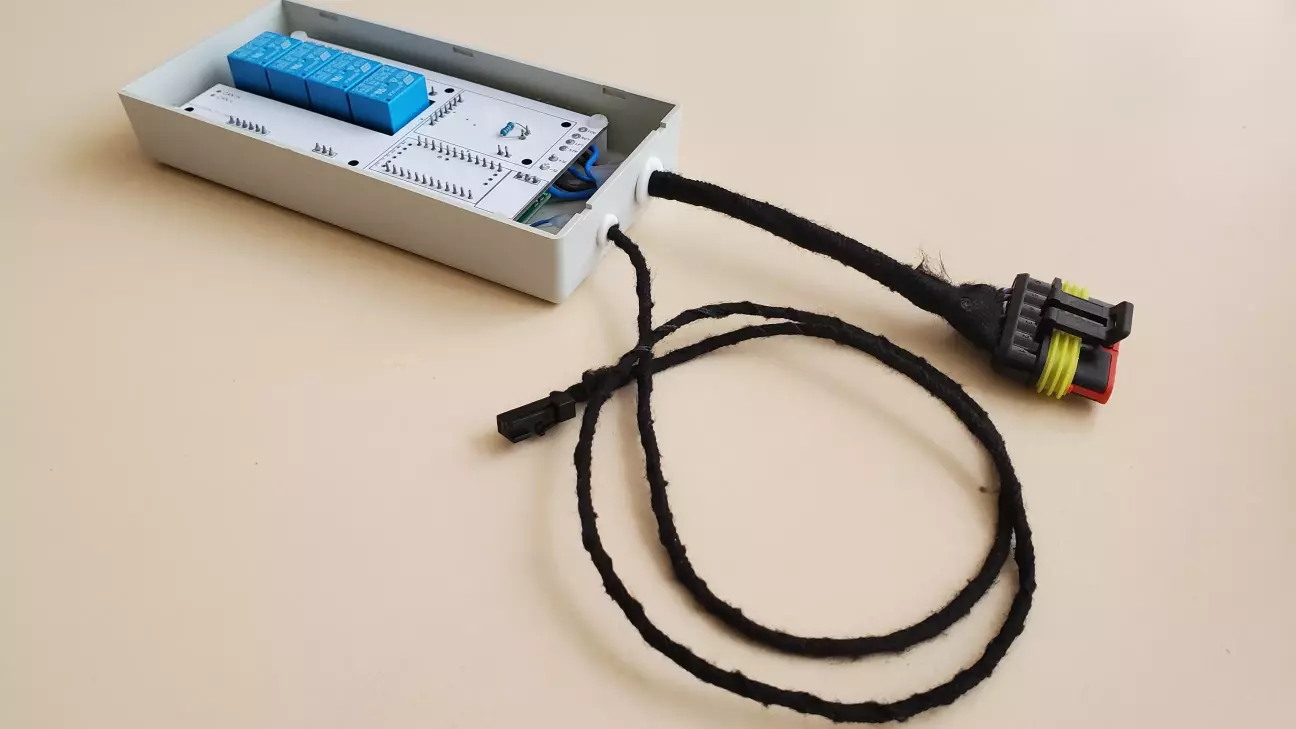

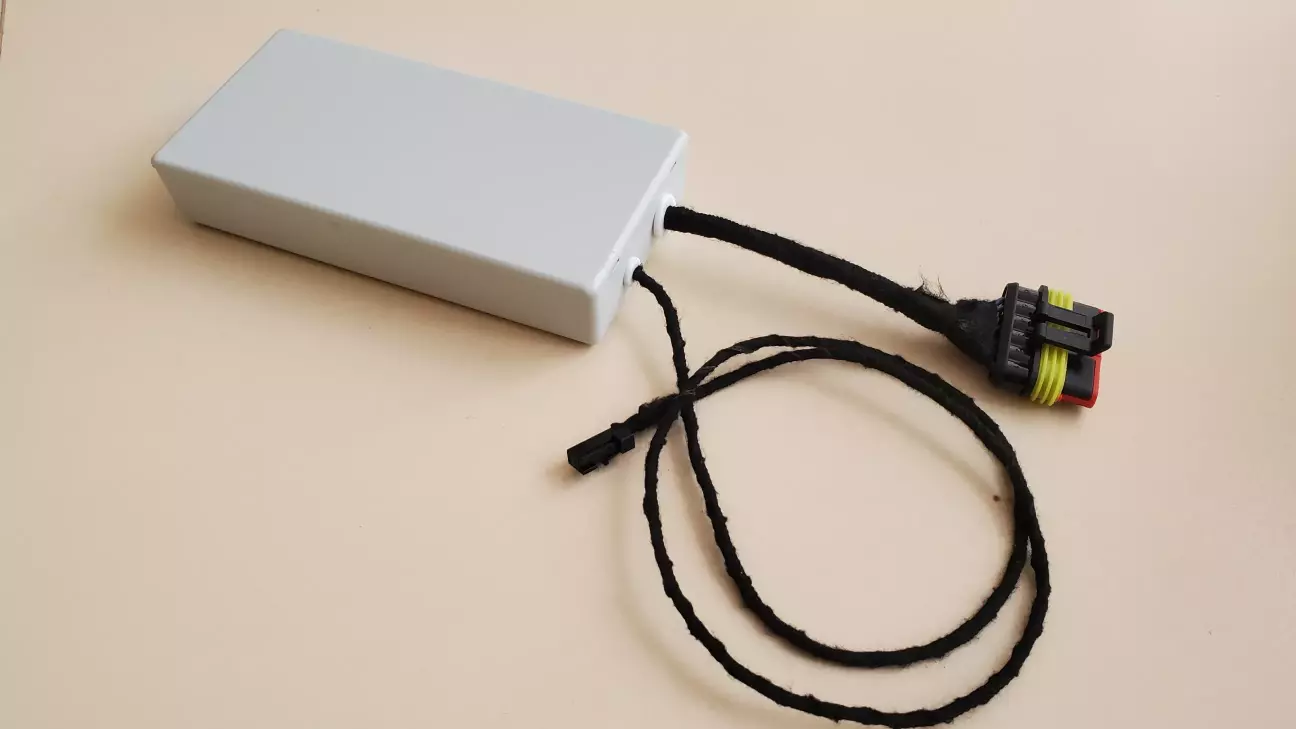

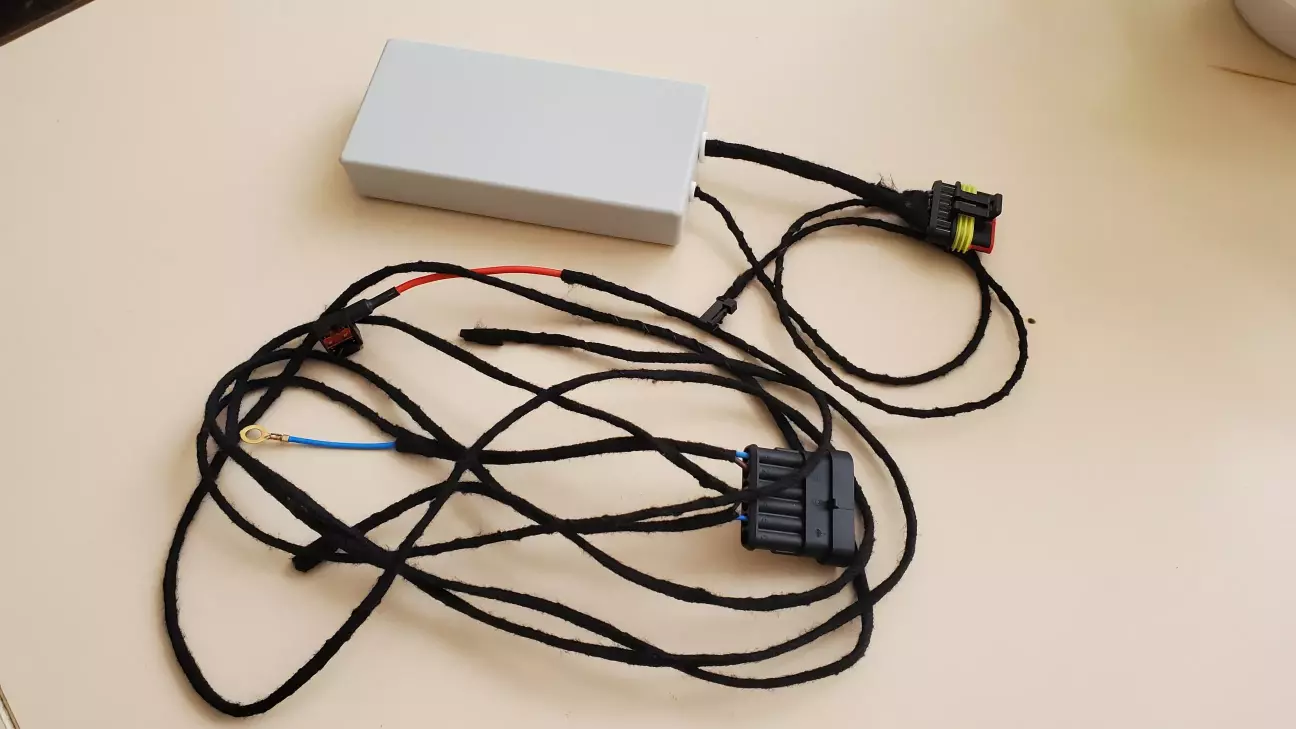

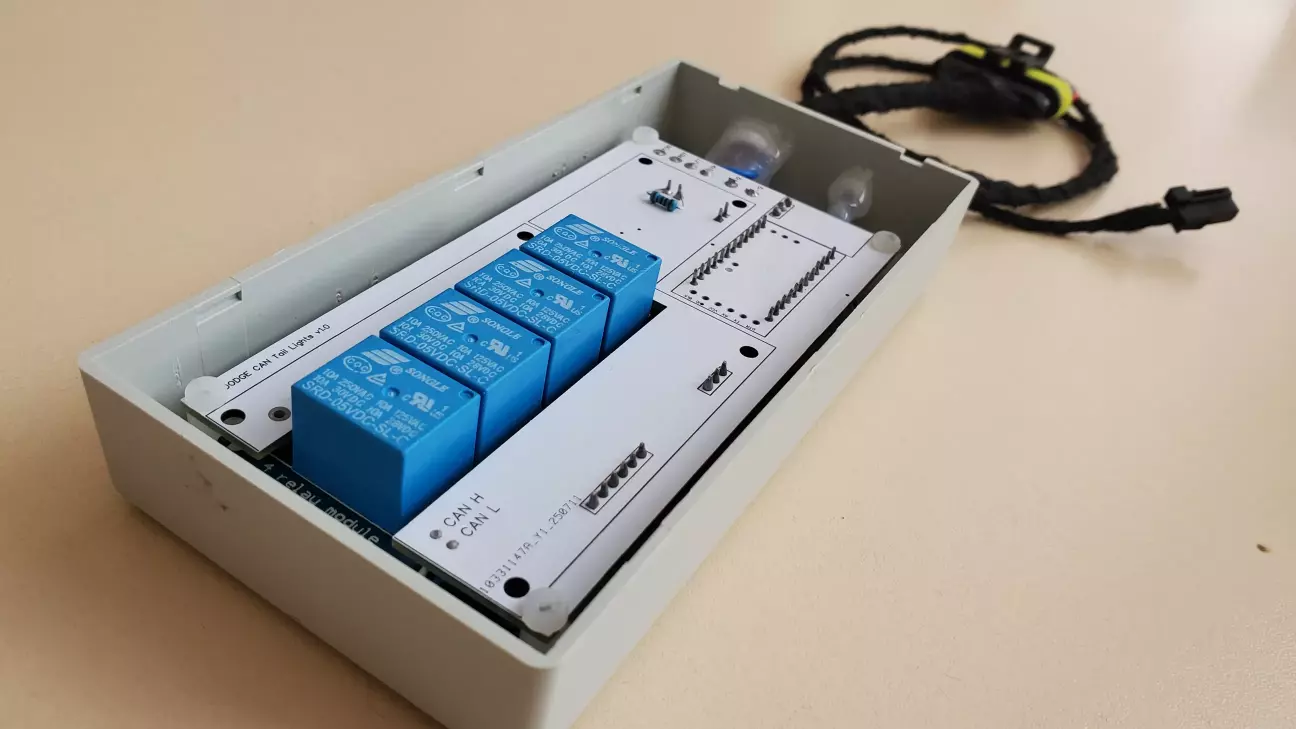

Далі розміщуємо все в корпусі та додаємо дроти для підключення живлення та розводки по ліхтарям. Дроти обгорнув "електроскотчем" щоб виглядало максимально "по заводу" + додатковий захист.

Все "болтон".

Живлення береться з блоку запобіжників багажника, через подвоювач запобіжника.

Маса з кузова.

На кожен ліхтар йде по два дроти +поворотника та +стоп.

Окремо буде йти задній ПТФ. Як реалузувати ПТФ є розуміння.

Також оновив генератор CAN пакетів на роботу з ПТФ для перевірки ресівера.

Краса!

Плани на наступні кроки.

• Купити ПТФ.
• Купити задній ліхтар, розібрати його, скопіювати плату з секцією де буде поворотник та стоп.
• Виготовити свої плати з жовтою та червоною секціями + обманка контролю ламп.

Щоб знову ж таки, зробити готове рішення де можна купити набір, і користувачу буде потрібно лише розібрати ліхтар та встановити мою плату + підключитись до CAN хаба заводським роз'ємом.

Поки так. Цікавий досвід, все що я тут роблю - це вперше. Від КАН сніфінга, до розробки простенької плати.

Нравицця!

Сподіваюсь, далі буде вже з платами ліхтарів продовження.
