Існує доволі рідкісна опція, яка входить до М-пакету - упор для лівої ноги. Може саме тому в ETK я не зміг знайти її номера.

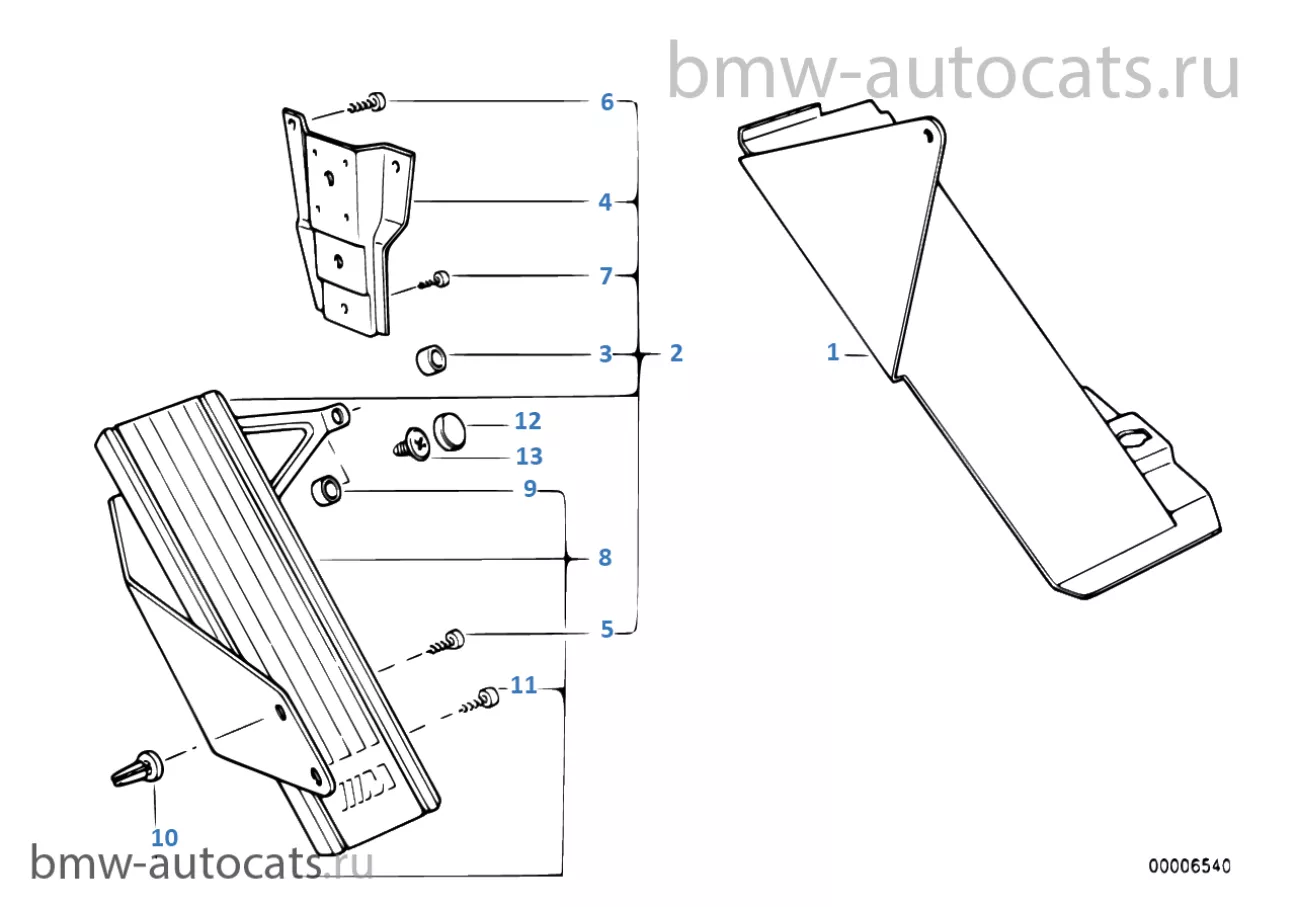

Упор для ніг

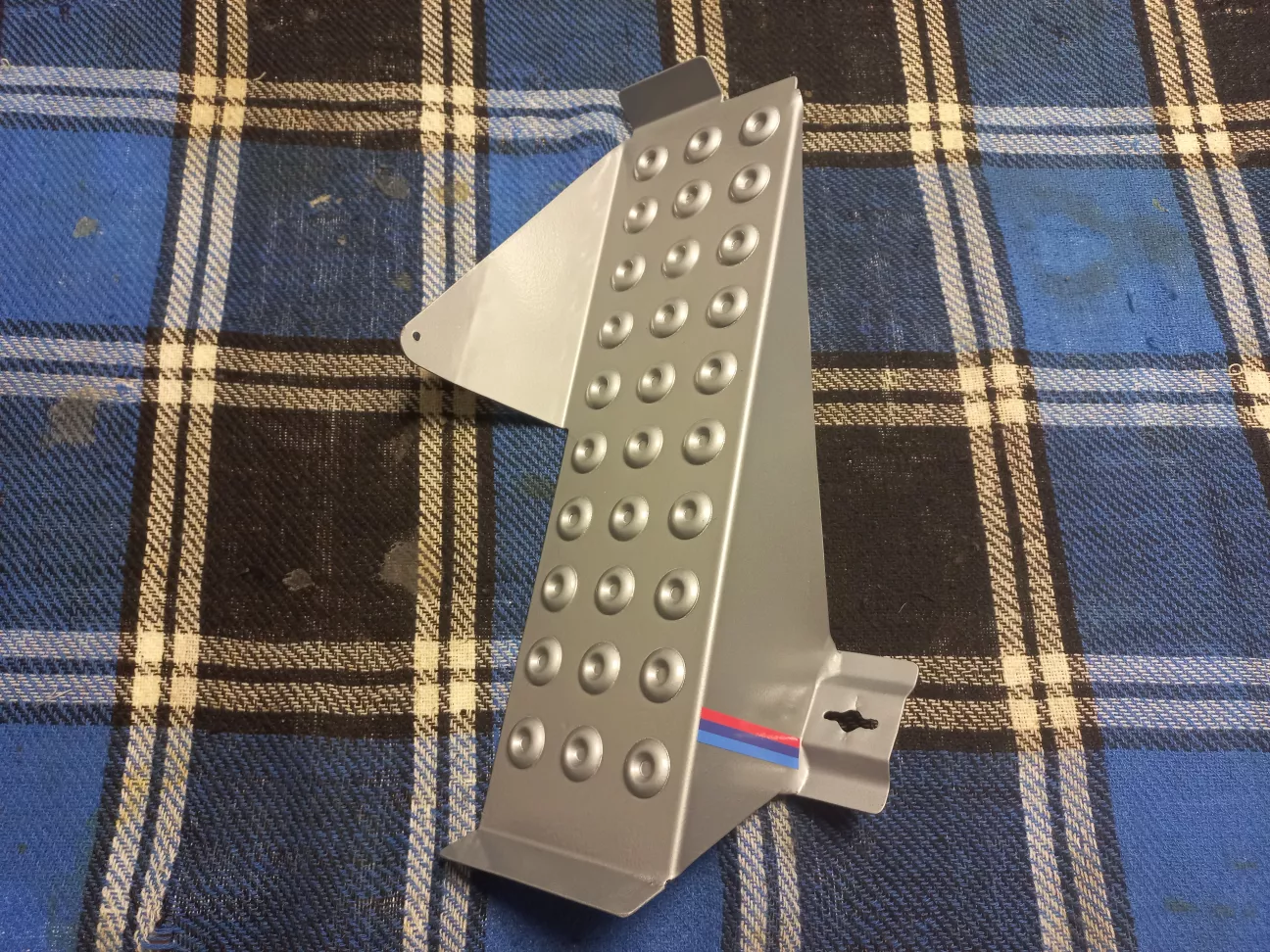

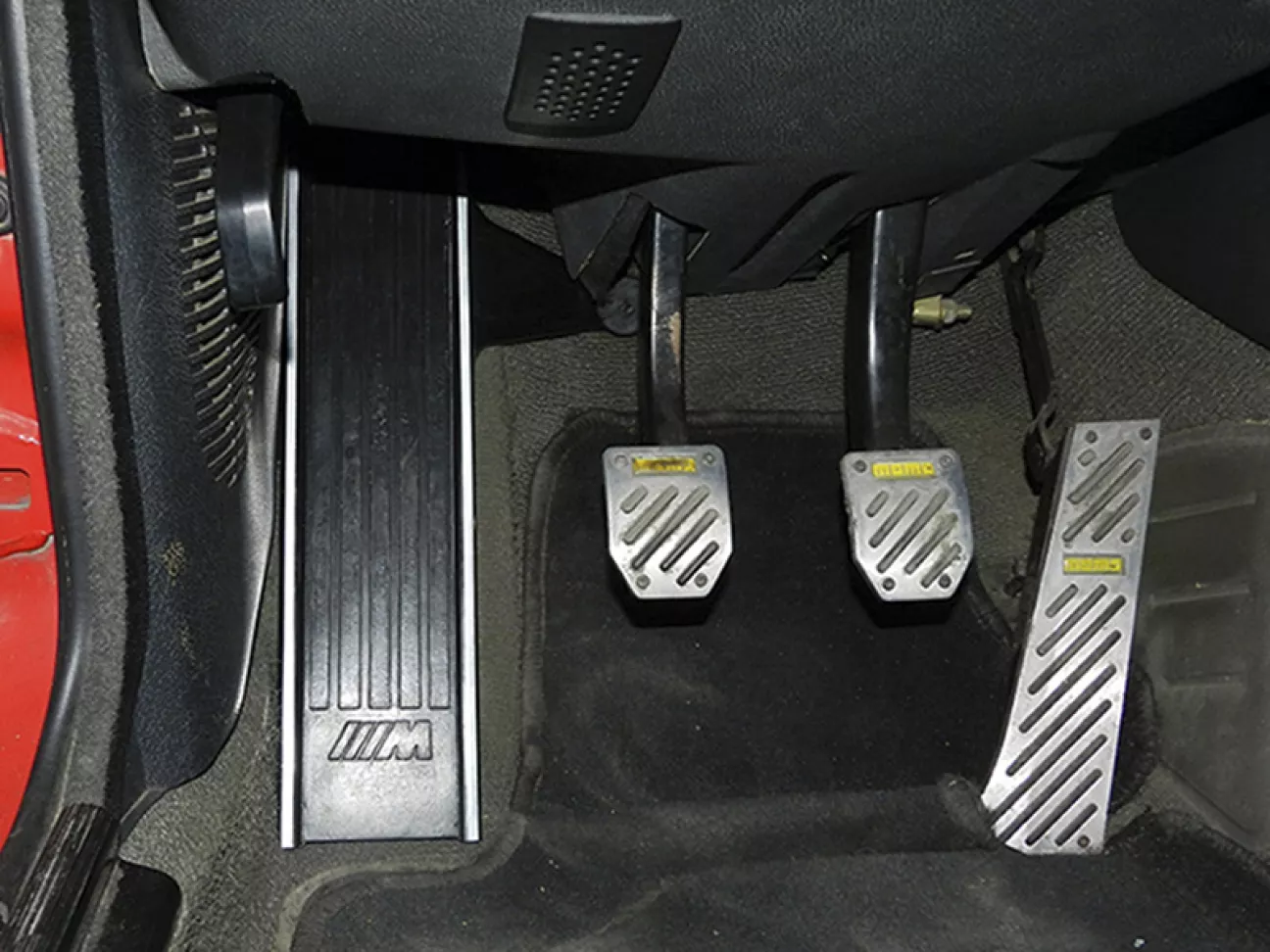

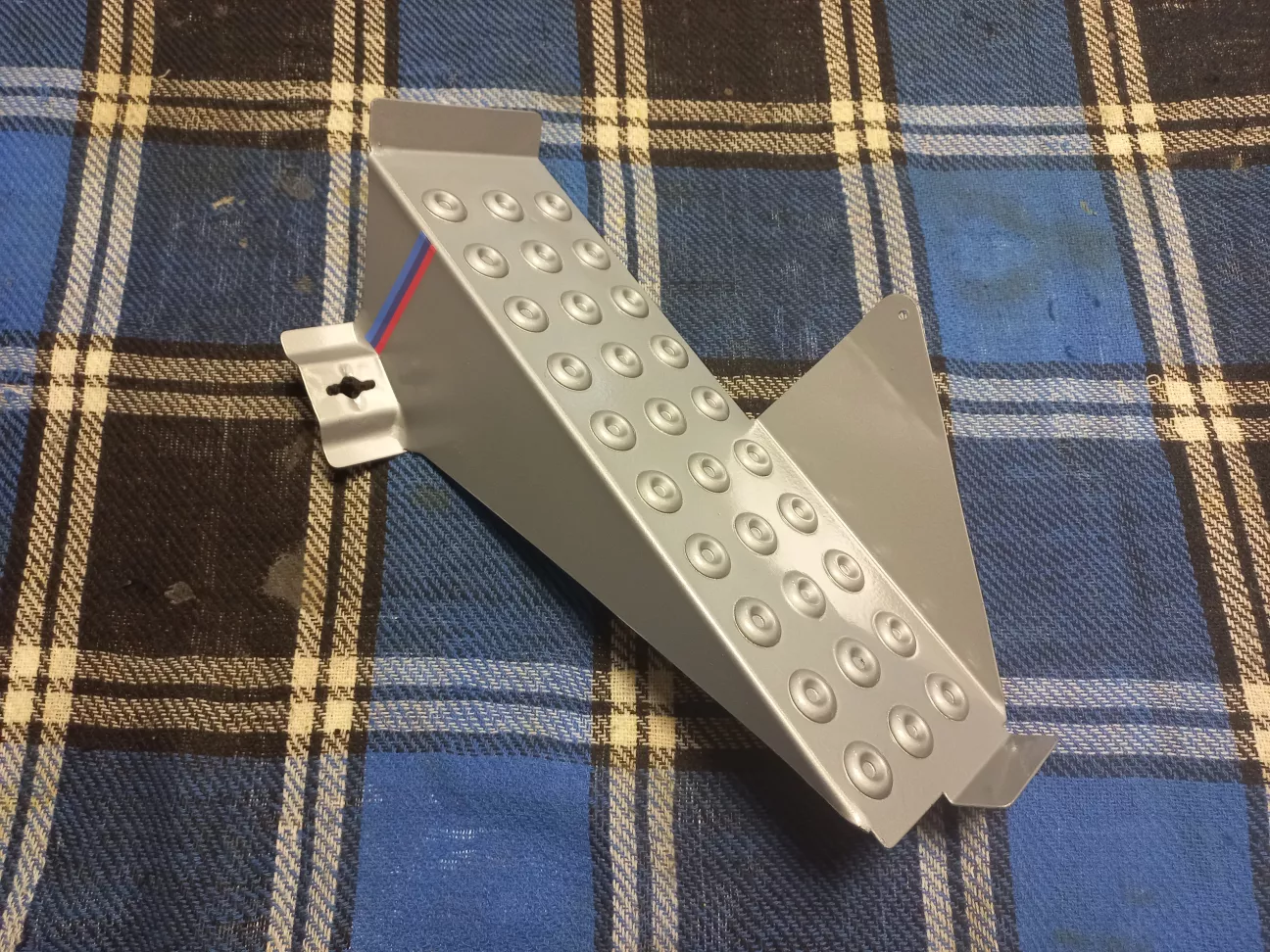

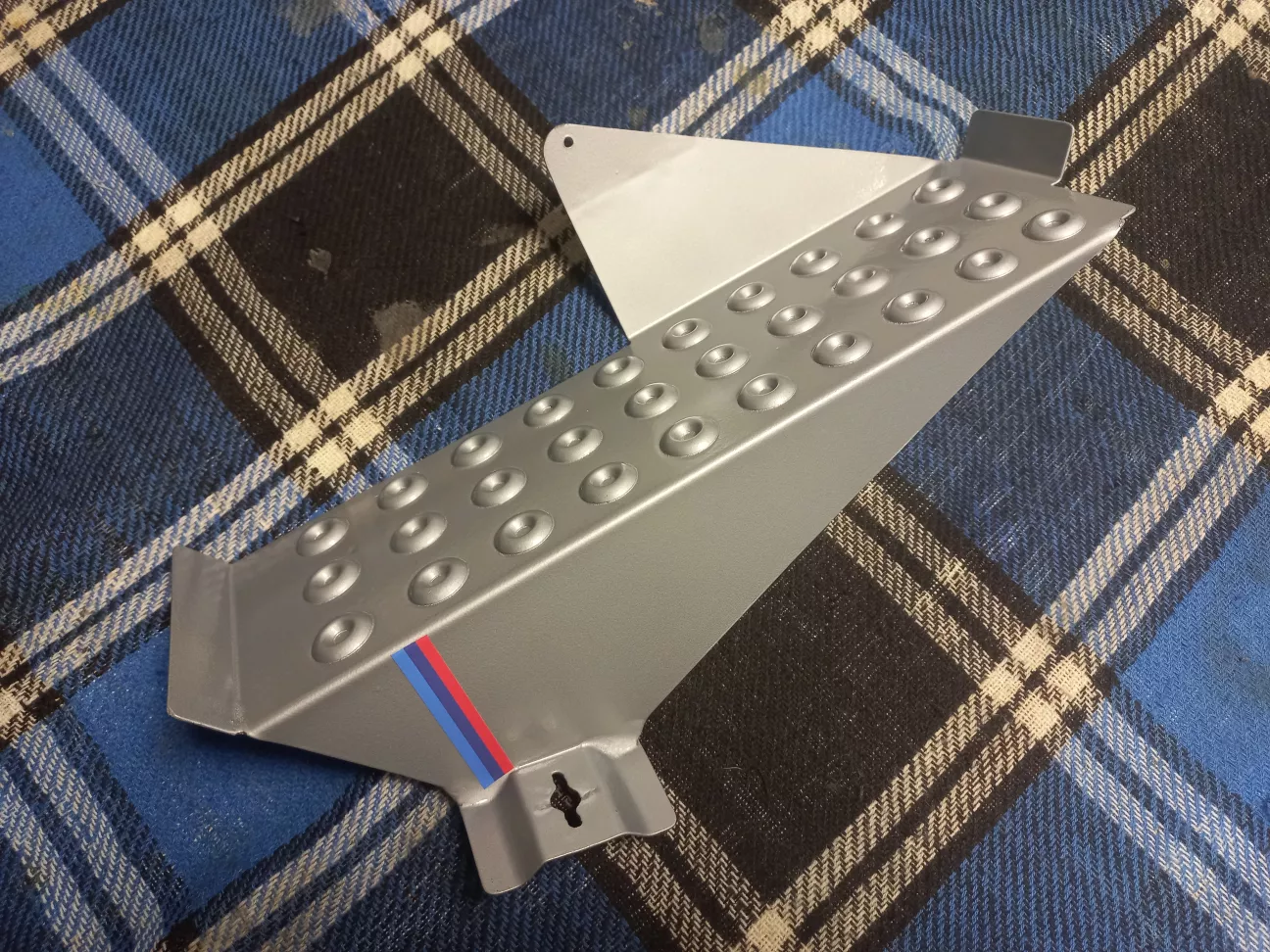

Деталь №1 - упор для ніг. Номеру нема. Якщо хтось його знає, буду вдячний за інформацію. Ця площадка була в М-пакеті до рестайлінгу в 1987 році.

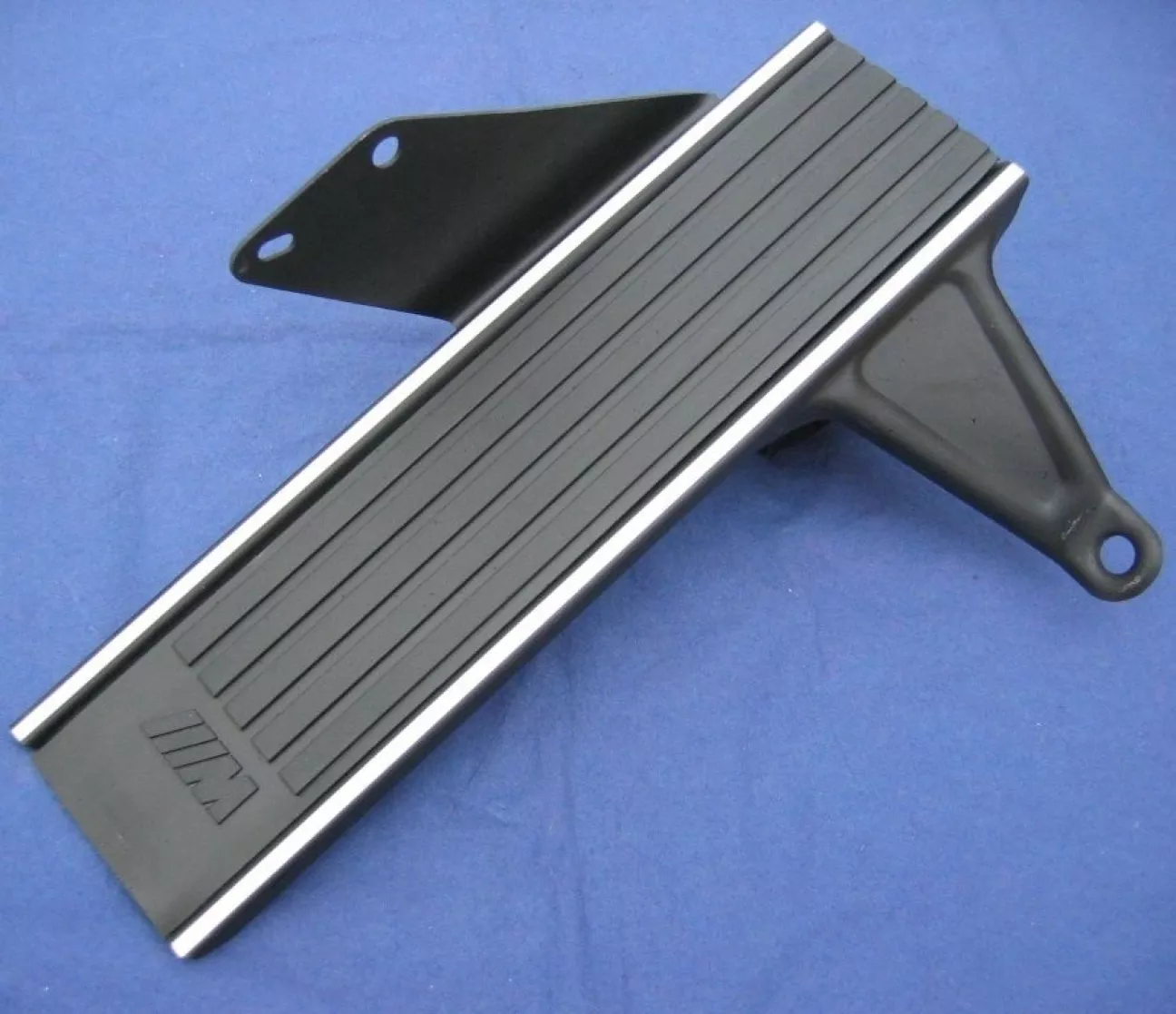

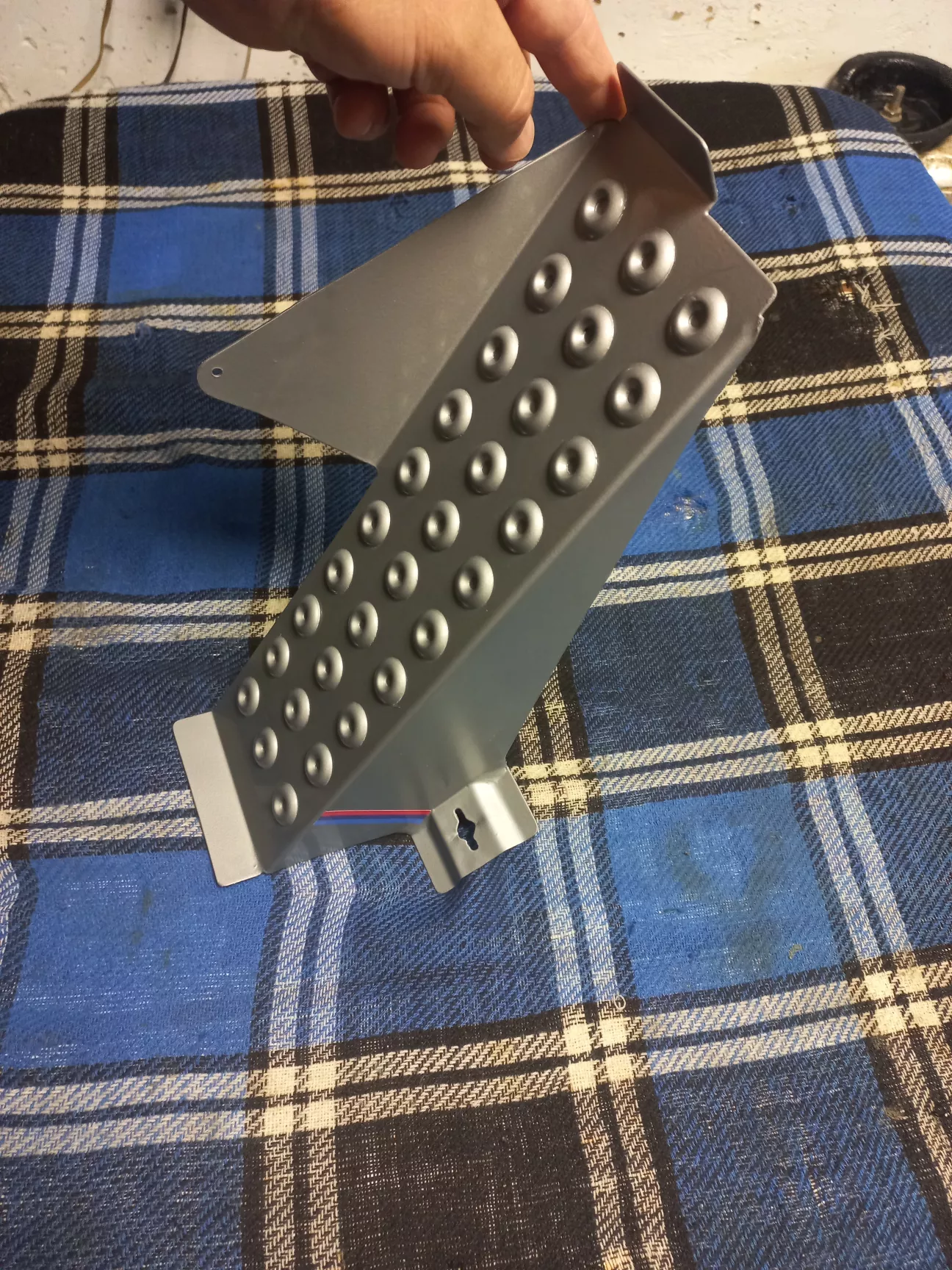

Деталь №8 - комплект дооснащення упора для ніг (51 47 2 231 604). Цей комплект був в М-пакеті після рестайлінгу. Але в ETK він чомусь є тільки для кабріолетів для американського ринку. Може це чергова помилка... Вже не доступний до замовлення.
Упор для ніг

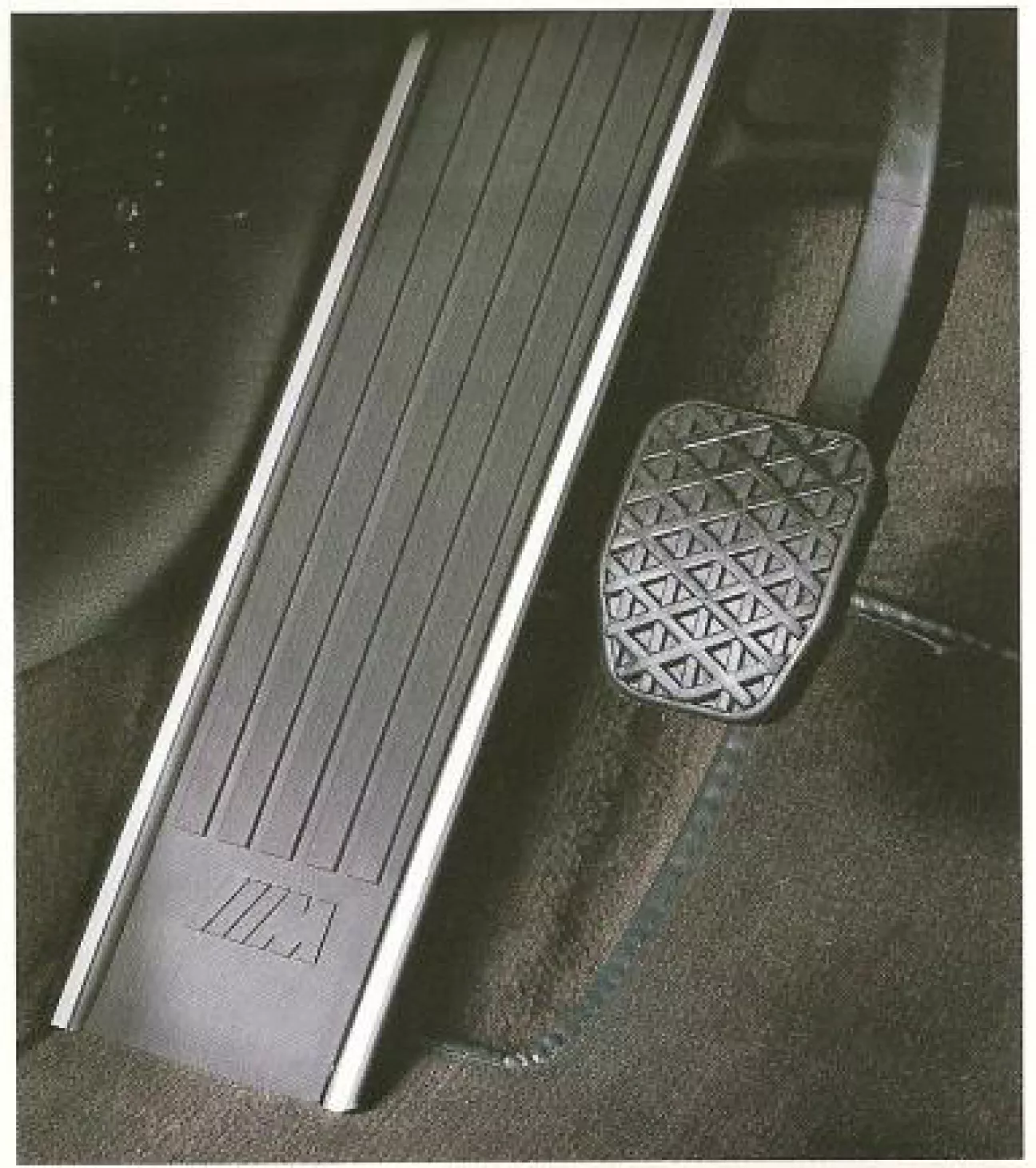

Фото з інету

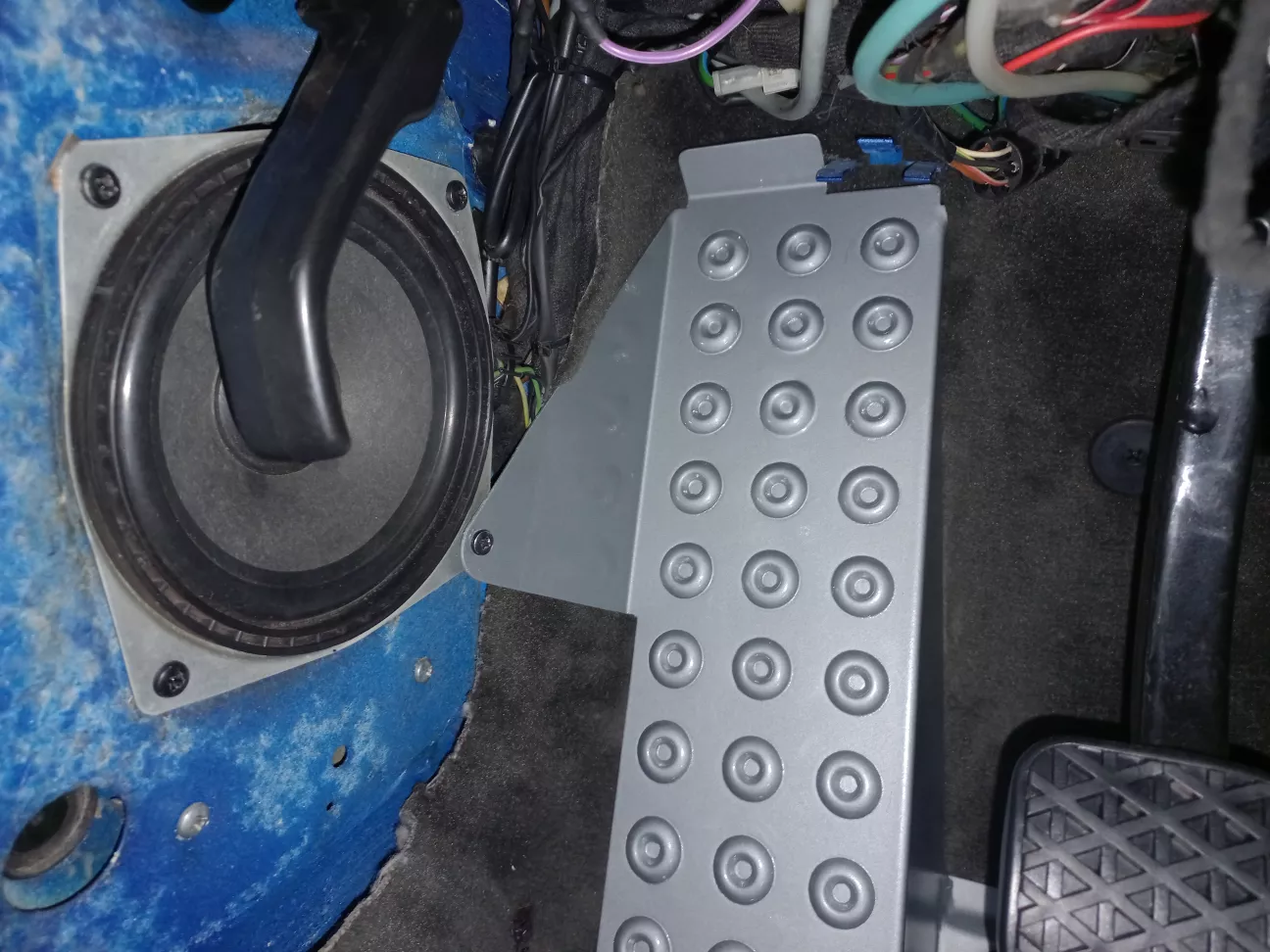

Ця площадка відрізняється кріпленням. Вона фіксується разом з кріпленням лівого переднього динаміка, кронштейна блоку центрального замка, та упору педалі зчеплення. Ці всі деталі також показані на схемі, хоча я про них вже писав у відповідних розділах, тому не буду повторюватися. Тим більше, що в мене ранній варіант упору.
Отже, повертаюсь до свого варіанту.

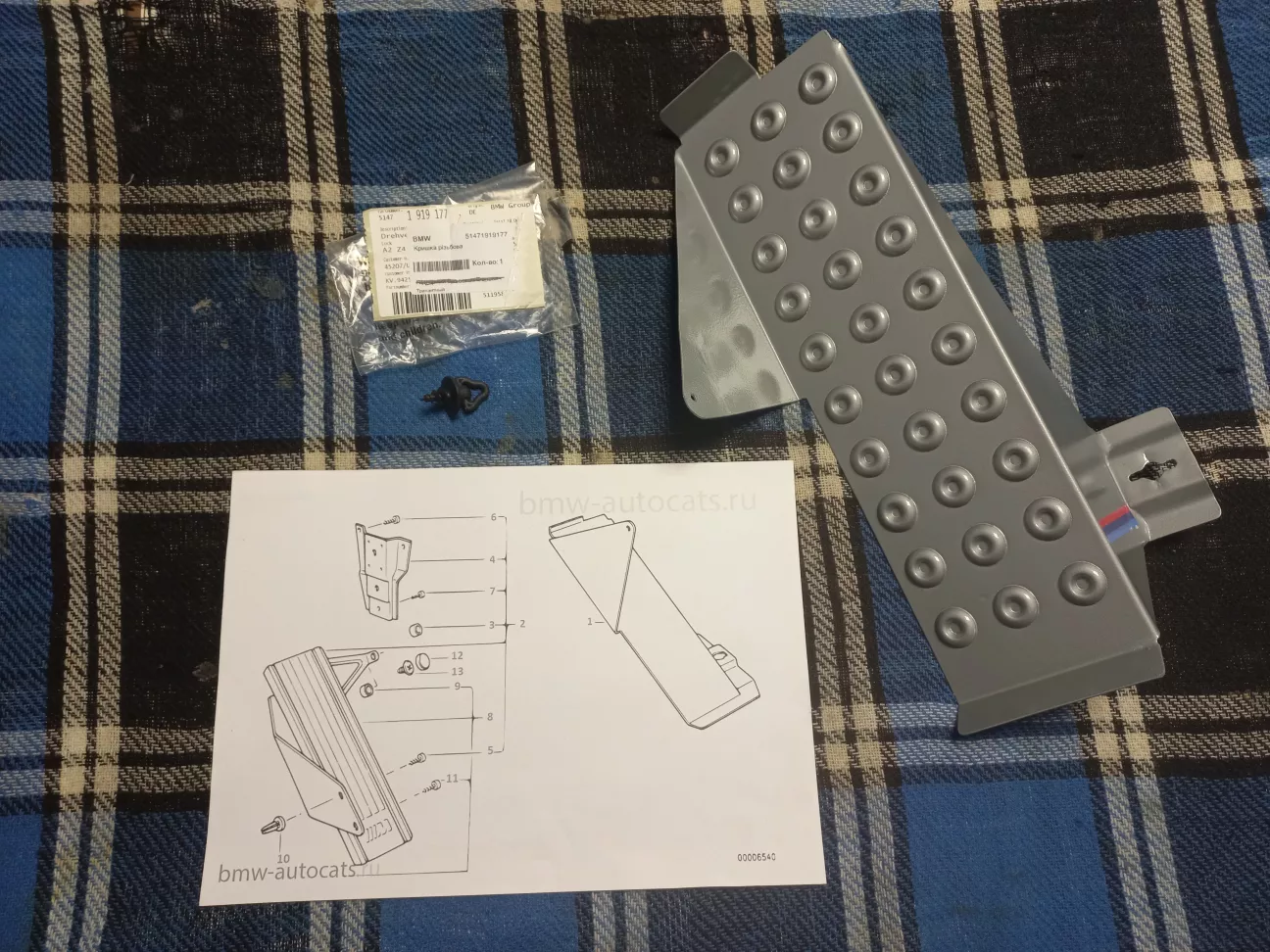

В ETK чомусь не вказана кліпса для кріплення упору. Її видно на фото з інету.


Це кліпса для фіксації оригінальних килимків.


Деталь №5


Деталь №1

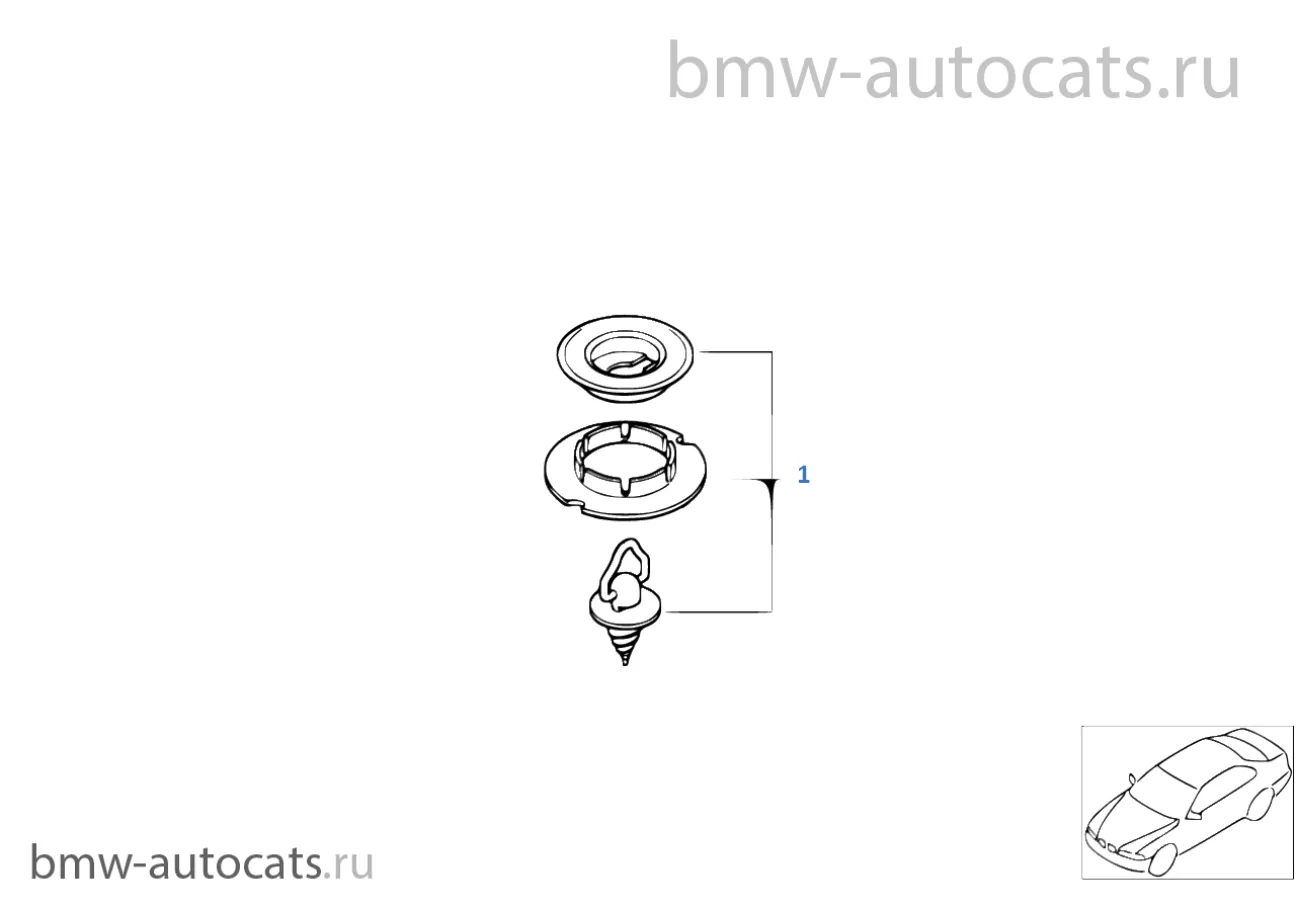

Я теж вже про них писав у відповідному розділі. Але ця кліпса для ворсових килимків, тому складається з трьох деталей - кліпса та дві шайби. Для фіксації упору пластикові шайби не потрібні, тому окремо саму кліпсу можна замовити по номеру з розділу дооснащення та аксесуарів - для гумових килимків. Там шайби також не використовуються.

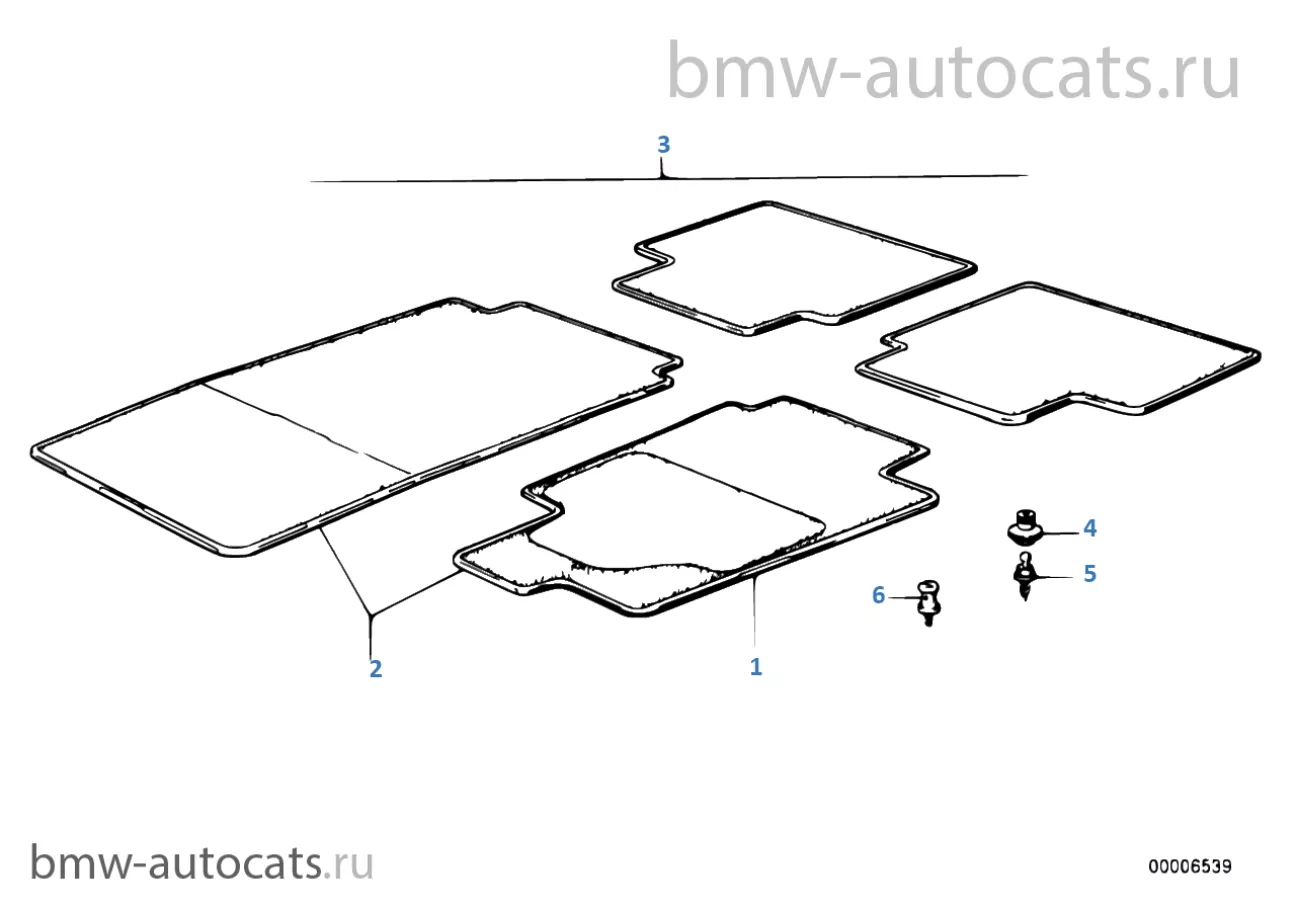

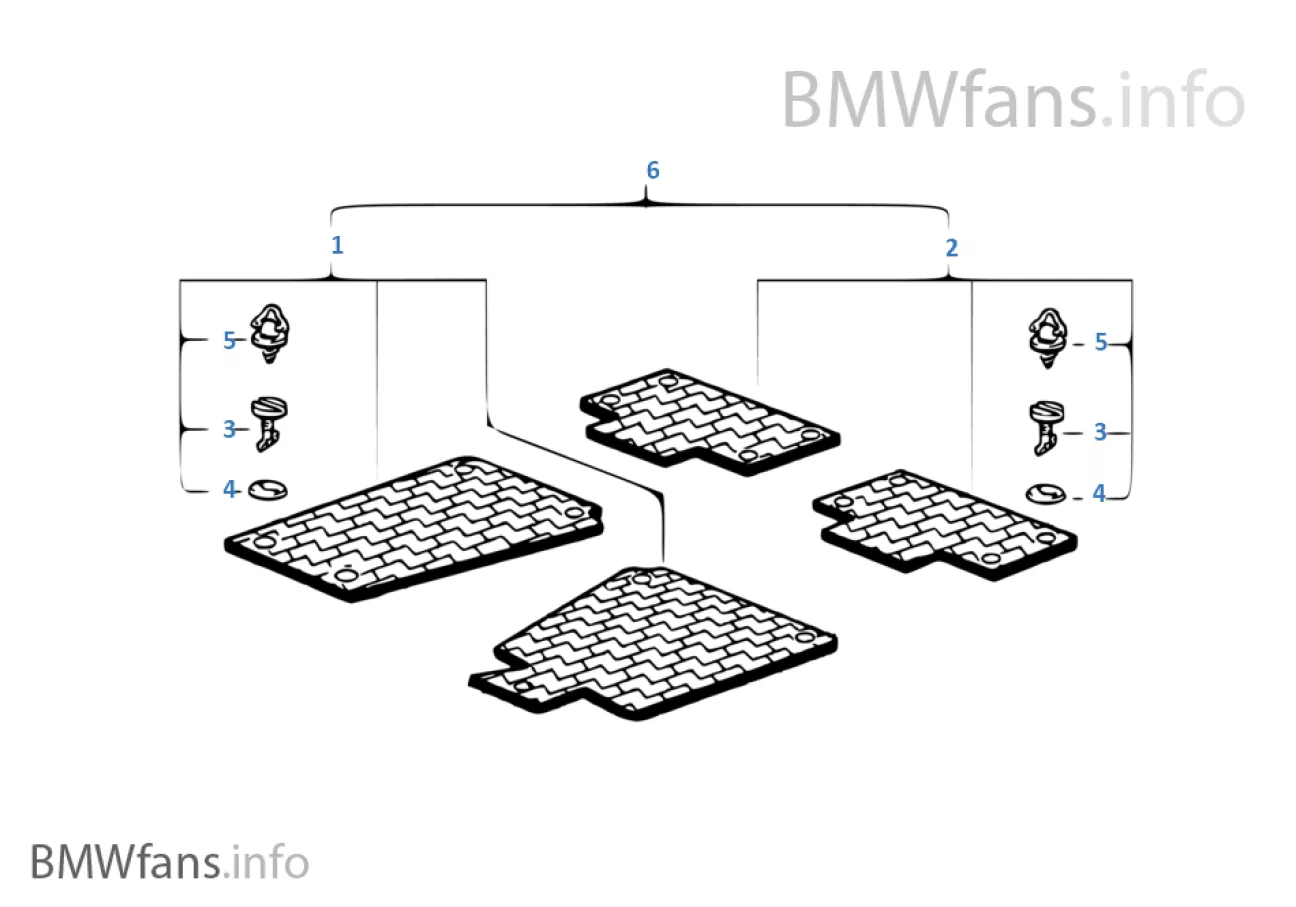

Гумові килимки

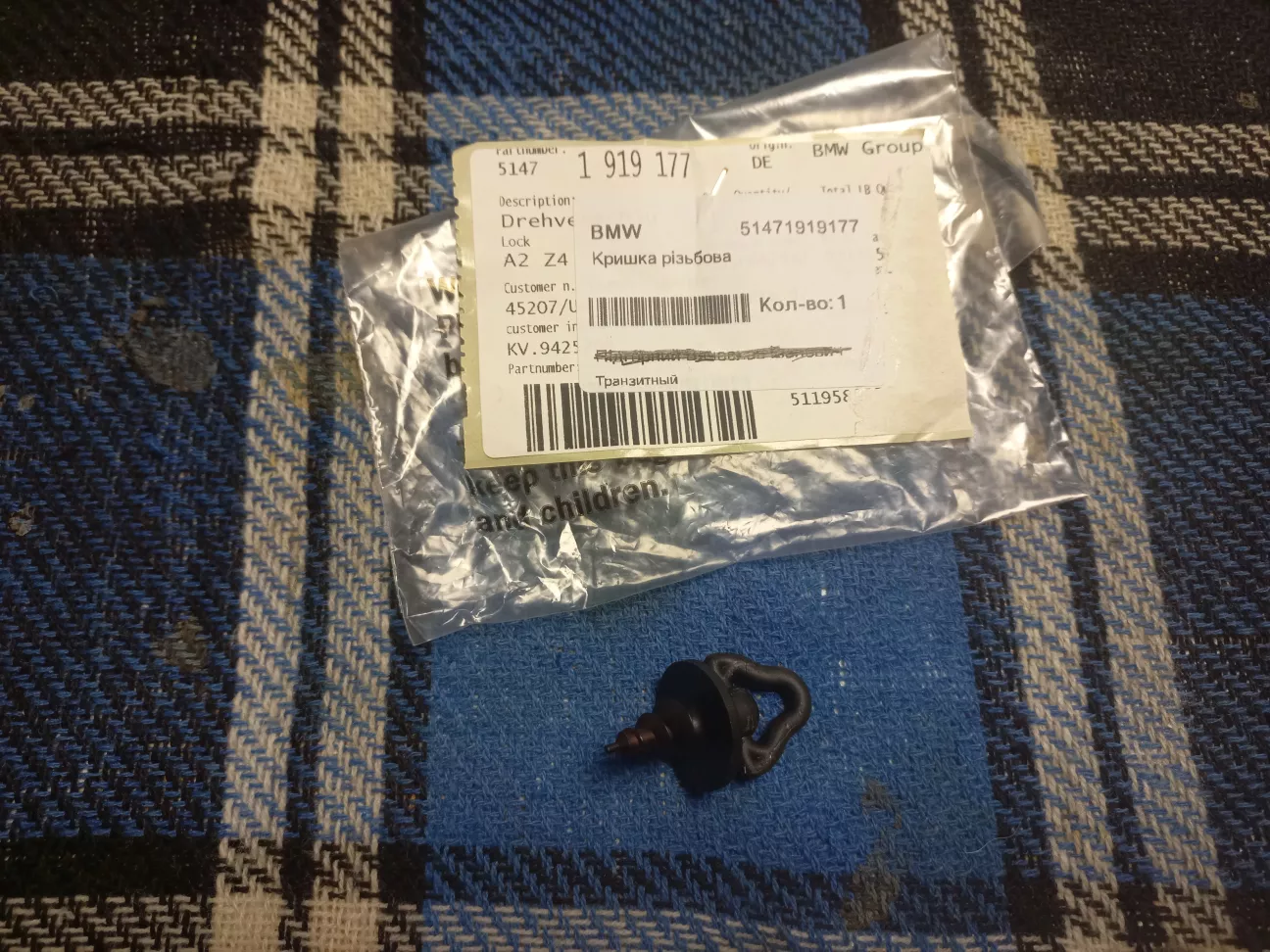

Деталь №5 - різьбова кришка SCHWARZ (51 47 1 919 177) - 1 шт.


Кріплення ранньої варіанту упори простіше - кліпса в килим, та саморіз лівого переднього динаміка.

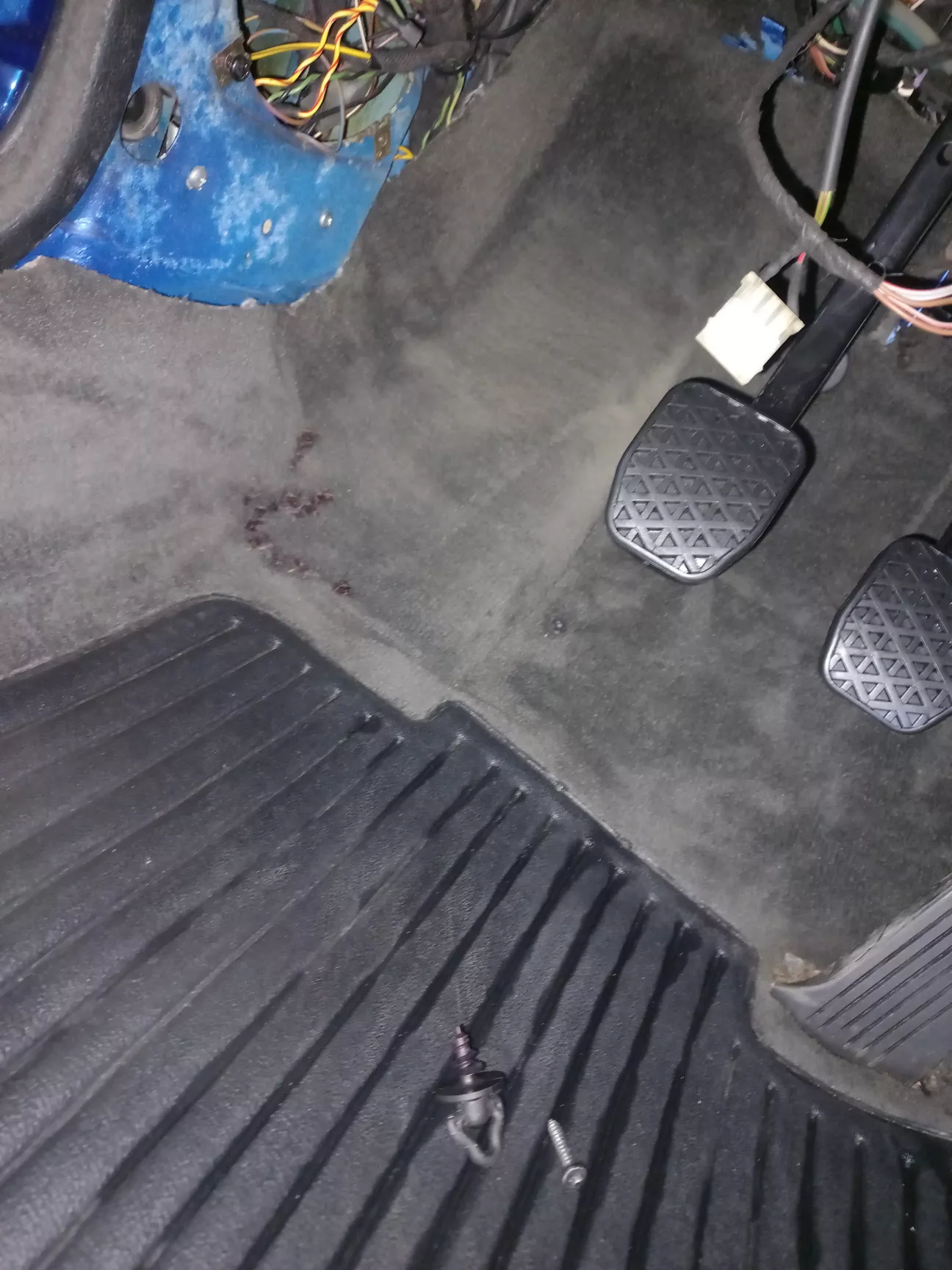

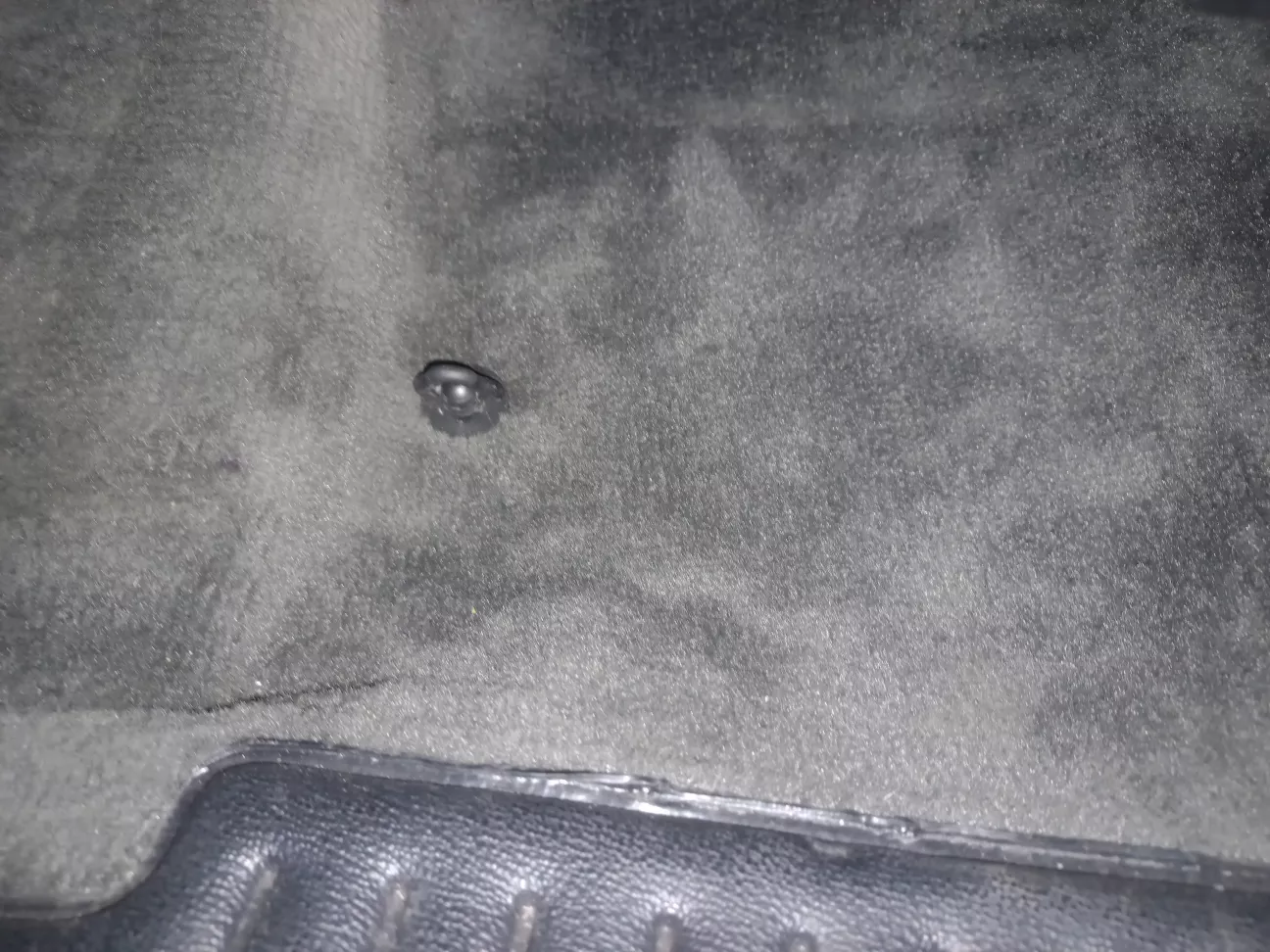

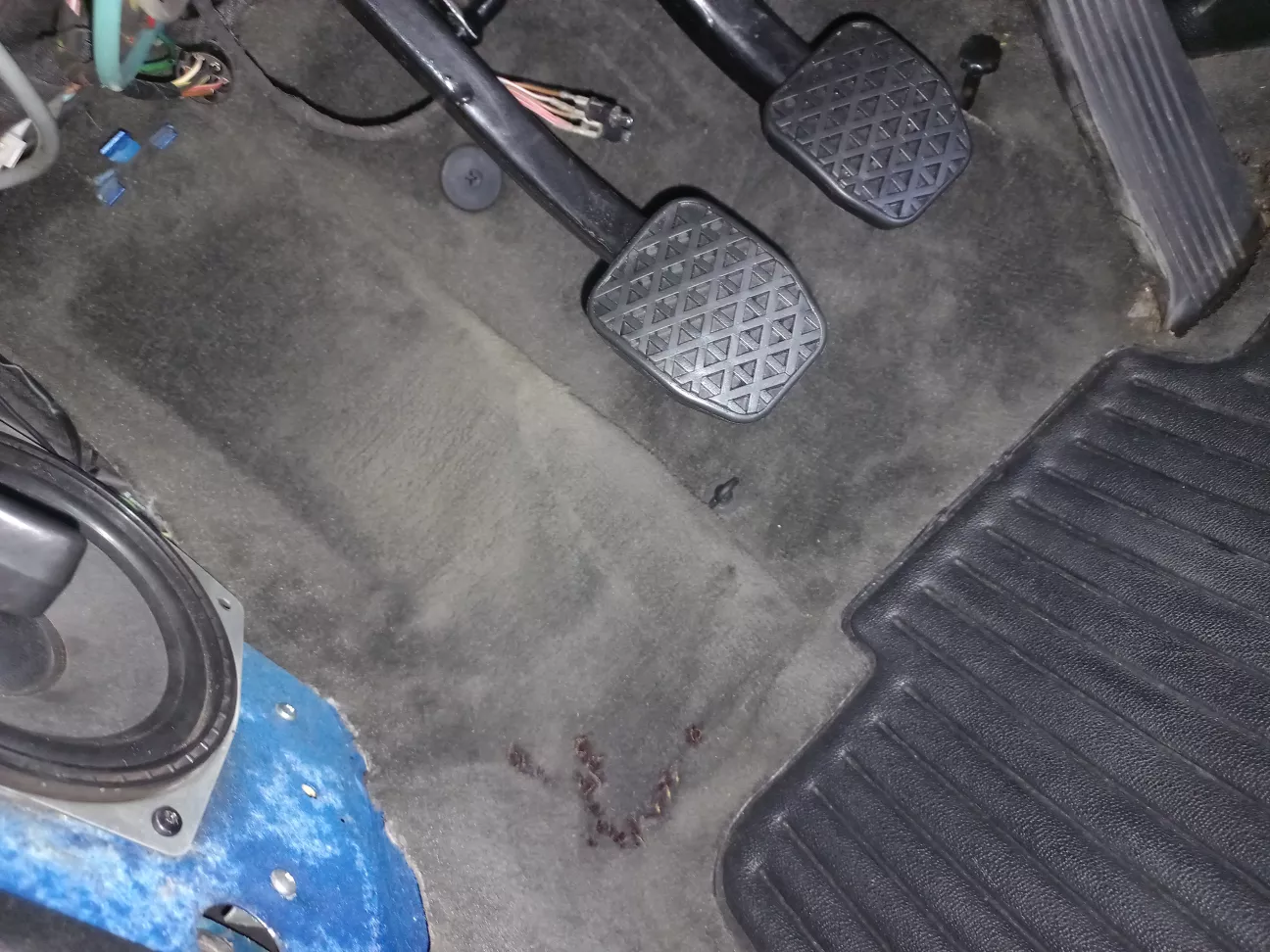

Відмічаємо місце установки кліпси та закручуємо її в килим.

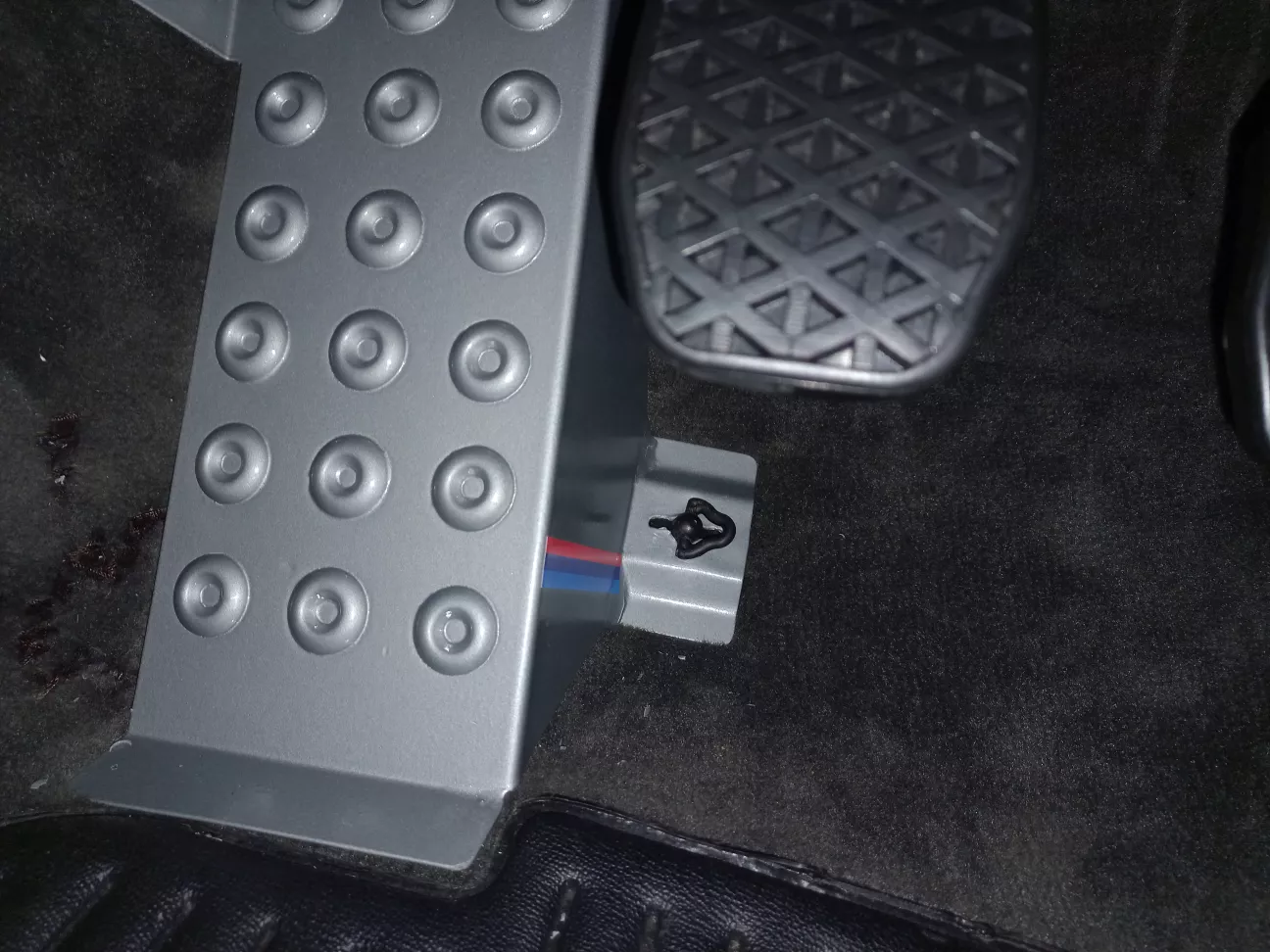

Надіваємо упор отвором на кліпсу, повертаємо її на 90 градусів та фіксуємо нею упор.

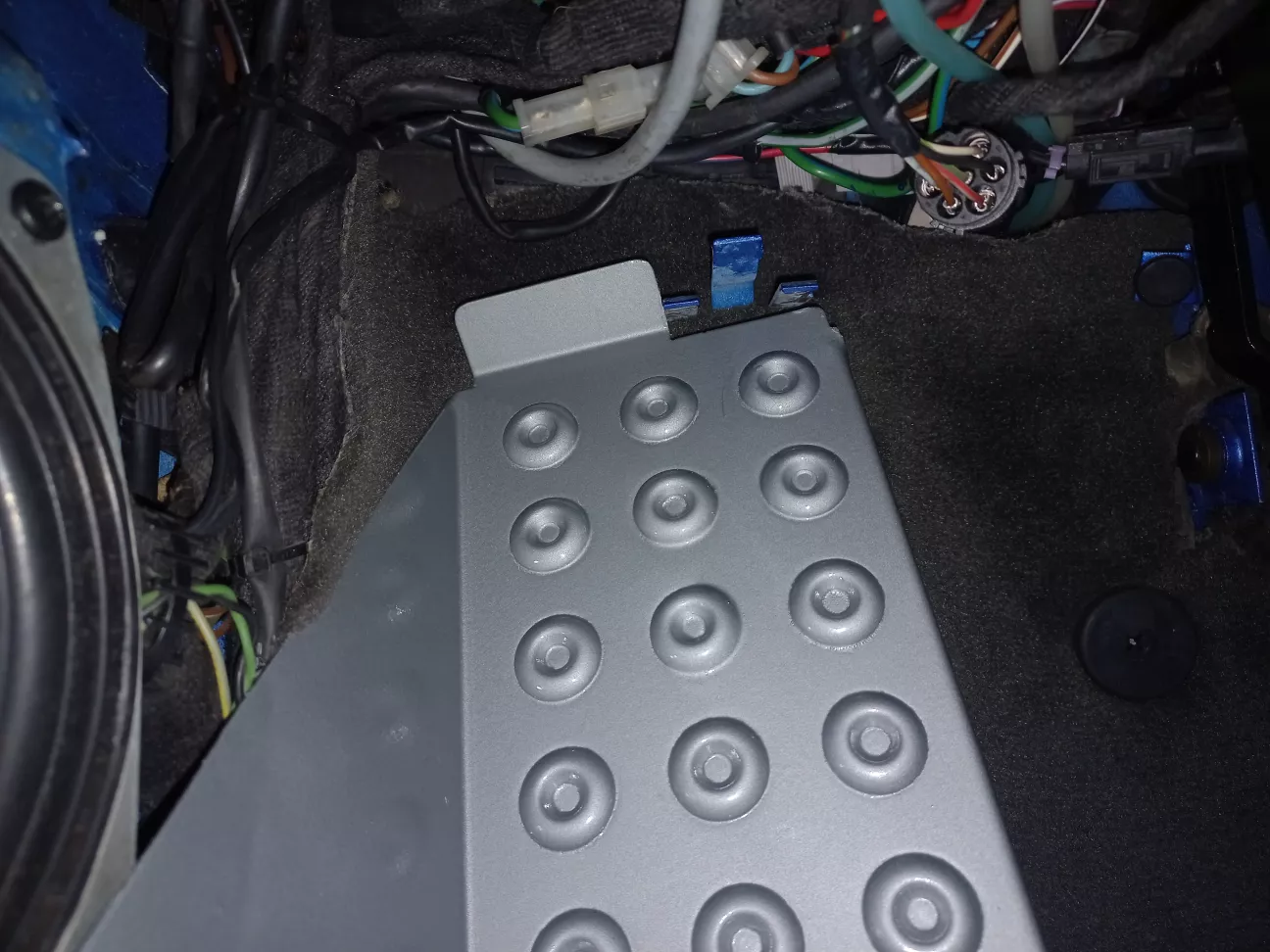

У верхній частині упор щільно стає до металевого кронштейну для кріплення підрульового щитка.

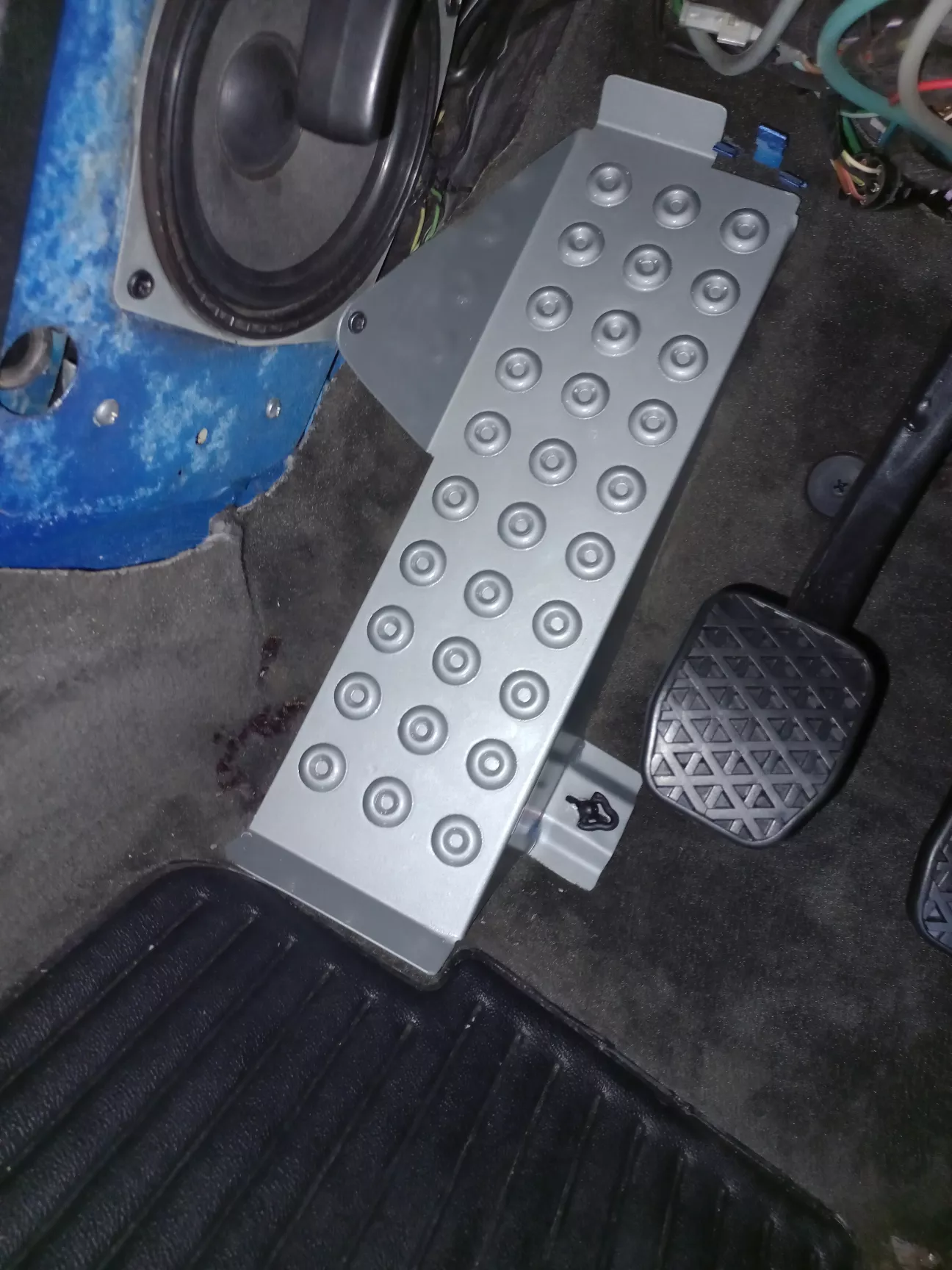

Та прикручується саморізом разом з лівим переднім динаміком. Саморіз можна не прикручувати, адже ним прикручується ще і щиток динаміка. Я прикрутив, щоб краще зафіксувати упор.

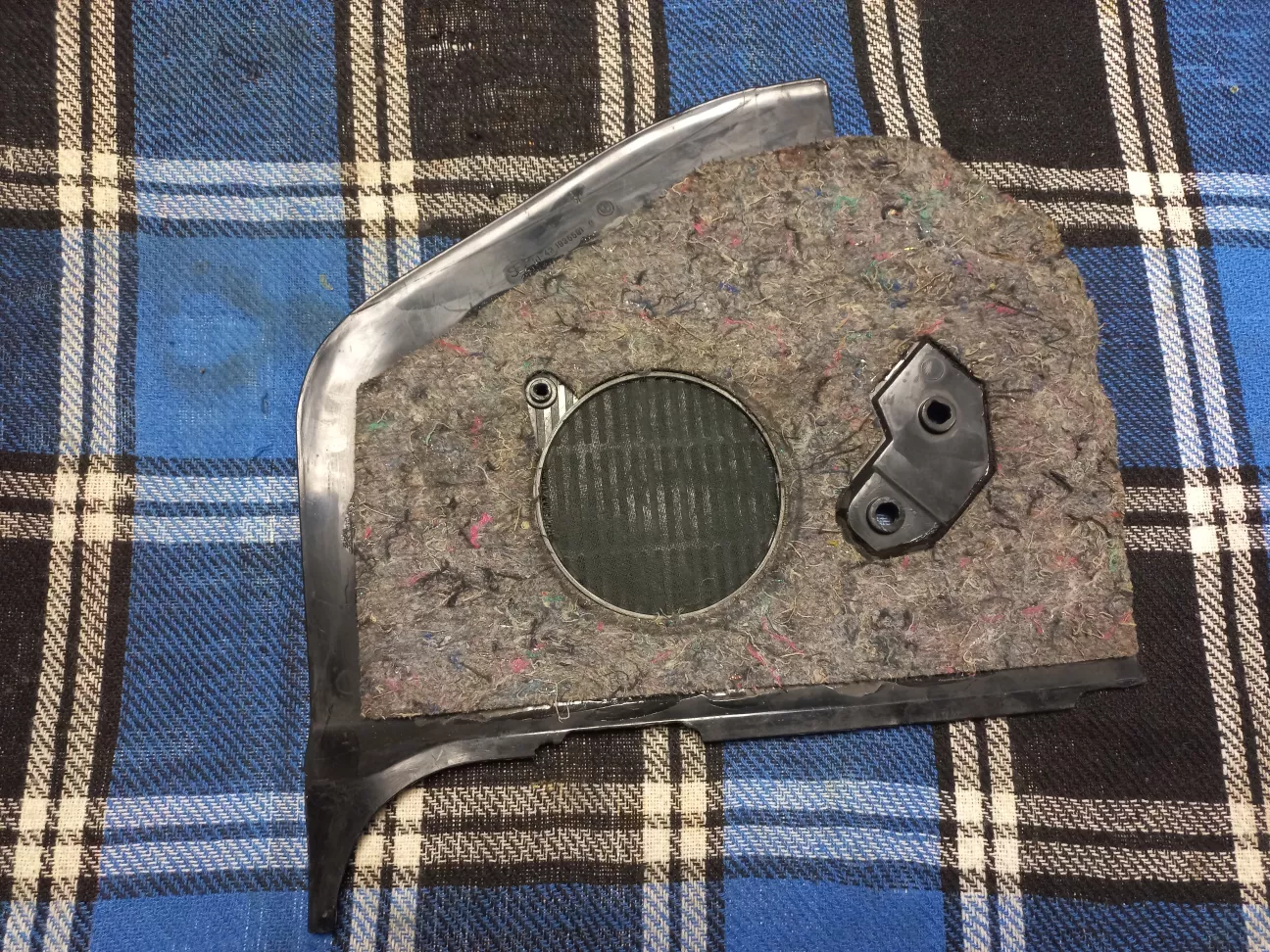

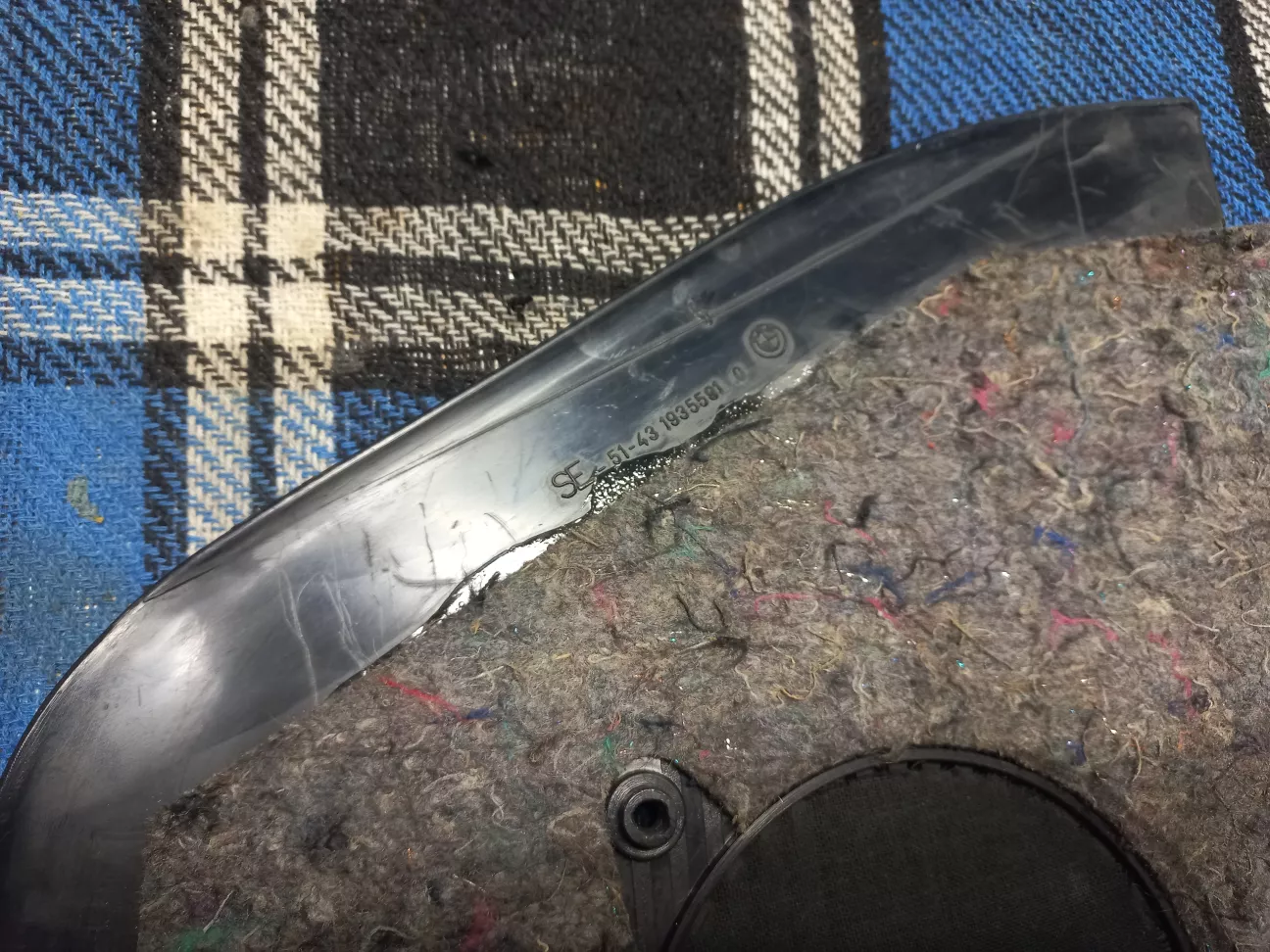

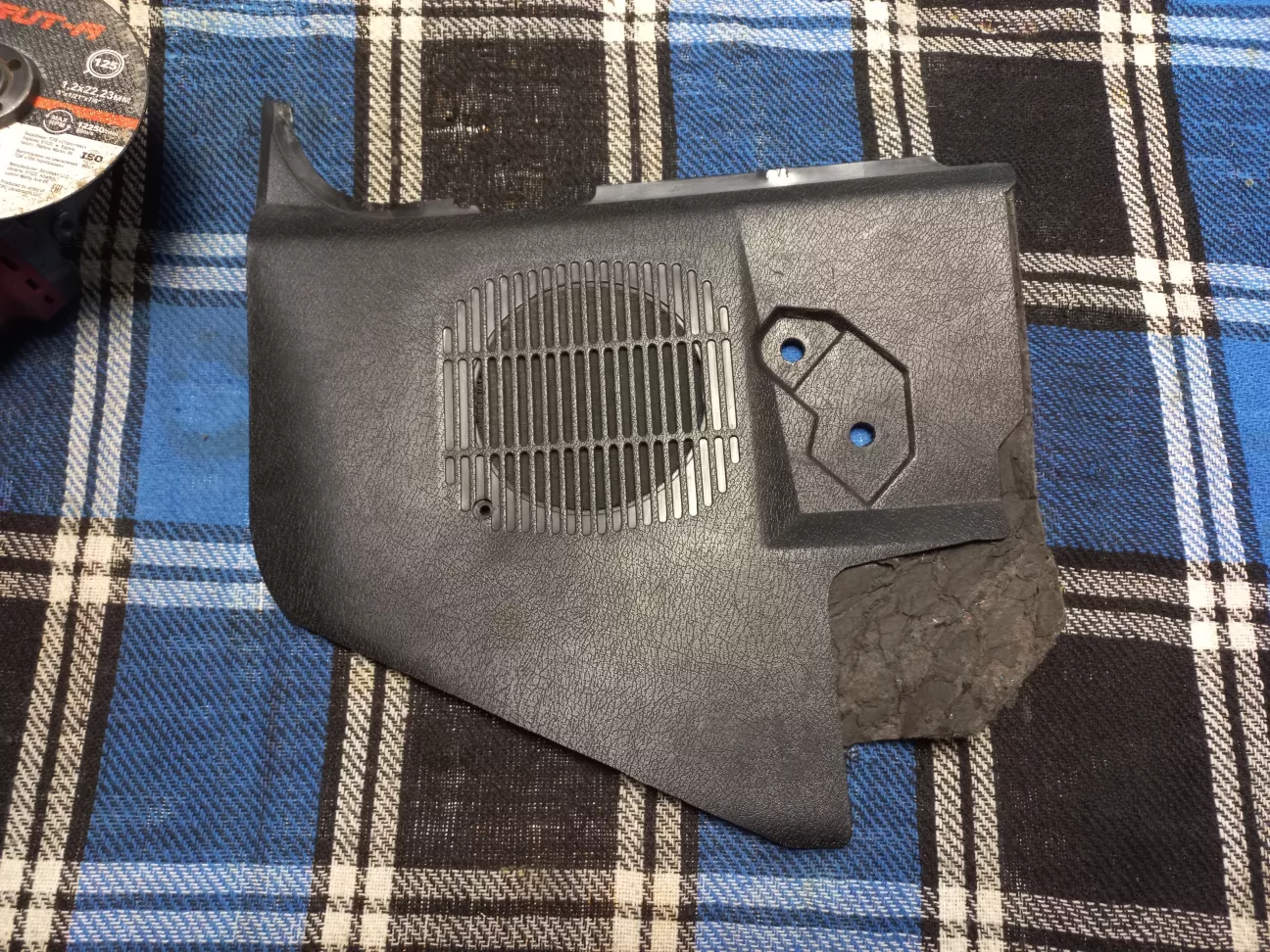

Далі потрібно відкрутити ручку відкривання капоту, щоб встановити пластиковий щиток динаміка. Але тут виявилось, що щиток зовсім не поміщається, бо упор йому суттєво заважає... Уважно придивившись до щитка, я помітив на ньому лінію, яка була дуже схожа на лінію для відрізу по формі упору...

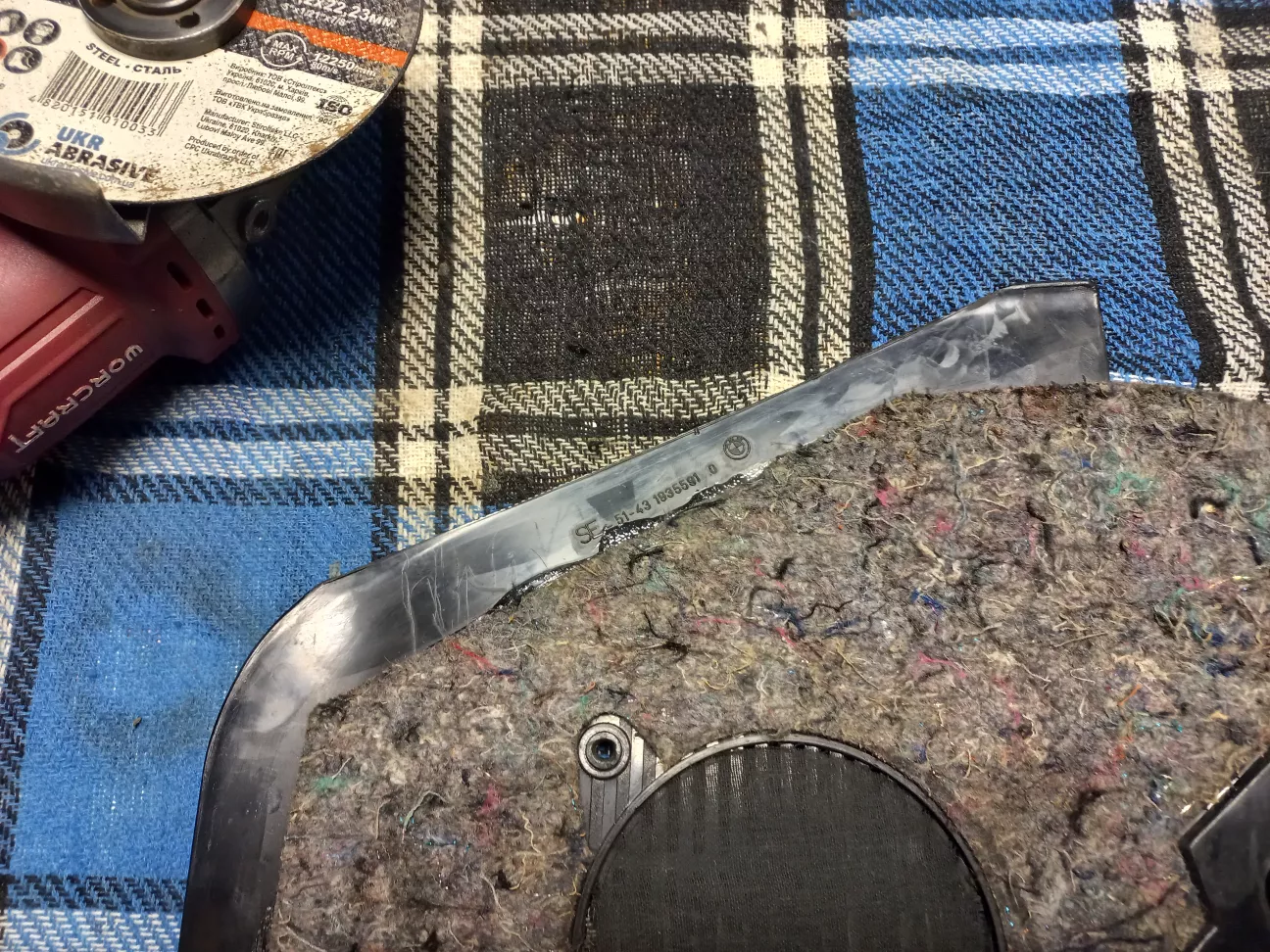

Іншого варіанту я не бачу, тому підрізав щиток по цій лінії.



Після цього він чудово став на своє місце!


До речі, потім я подивився оригінальну інструкцію EBA, - і там таки написано, що це і є лінія відрізу для обох варіантів упору. Тож все правильно. Також там написано, що для самих ранніх машин з ворсовим щитком динаміка, нічого підрізати не потрібно.

Прикручуємо щиток саморізом разом з упором та динаміком. Встановлюємо ручку відкривання капоту та ущільнювач дверей.


Залишається тільки встановити нижній підрульовий щиток.

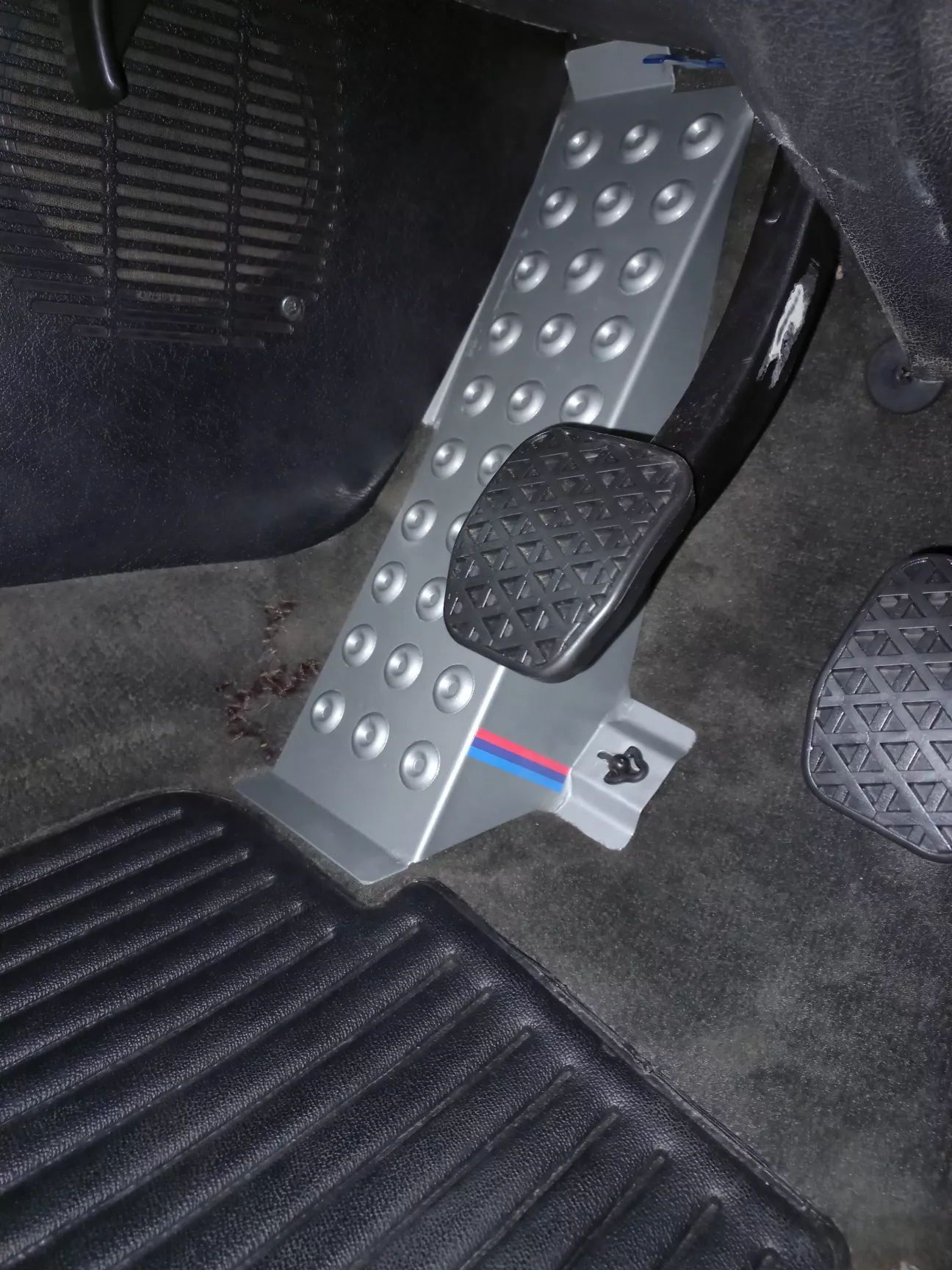

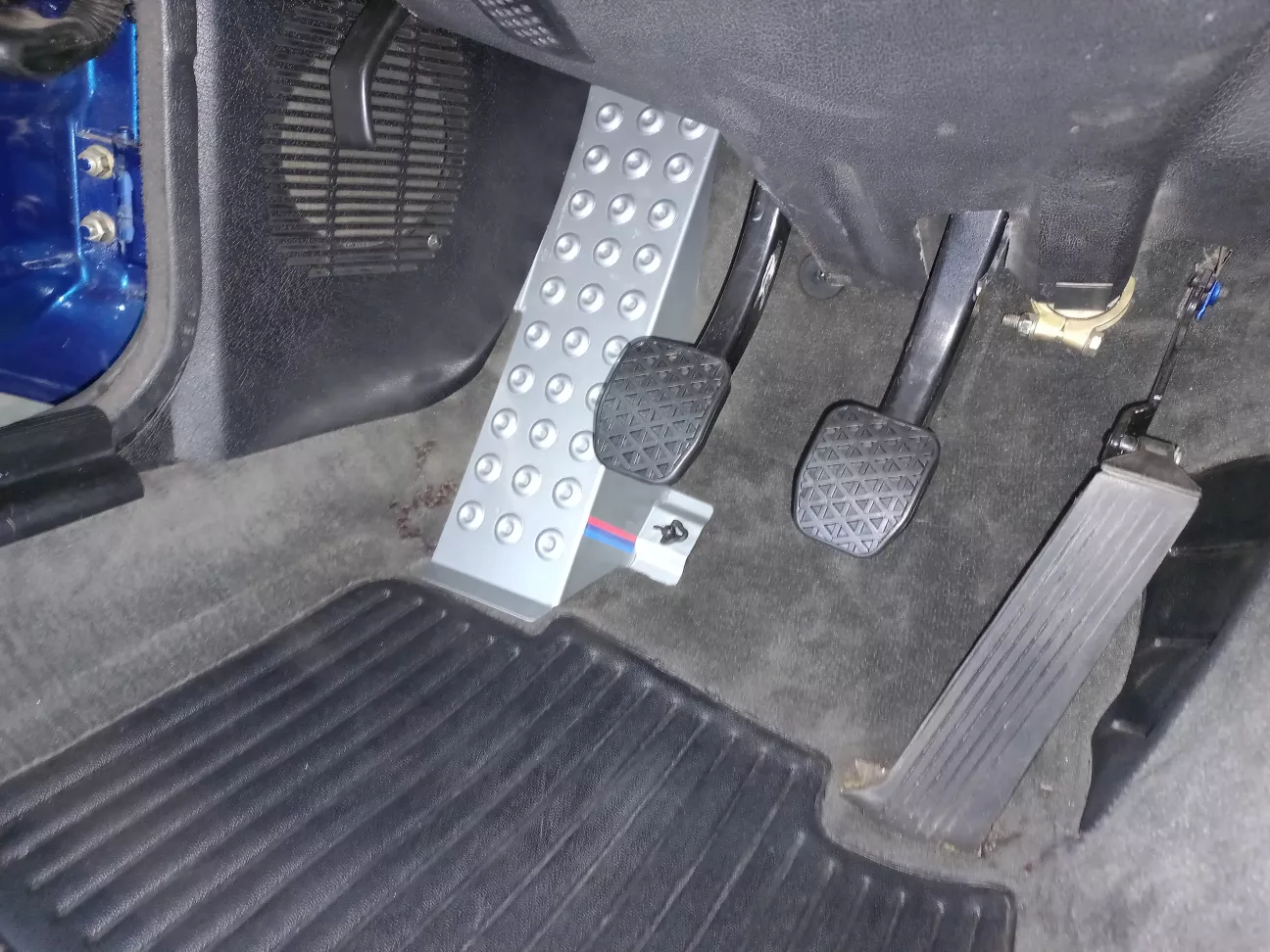

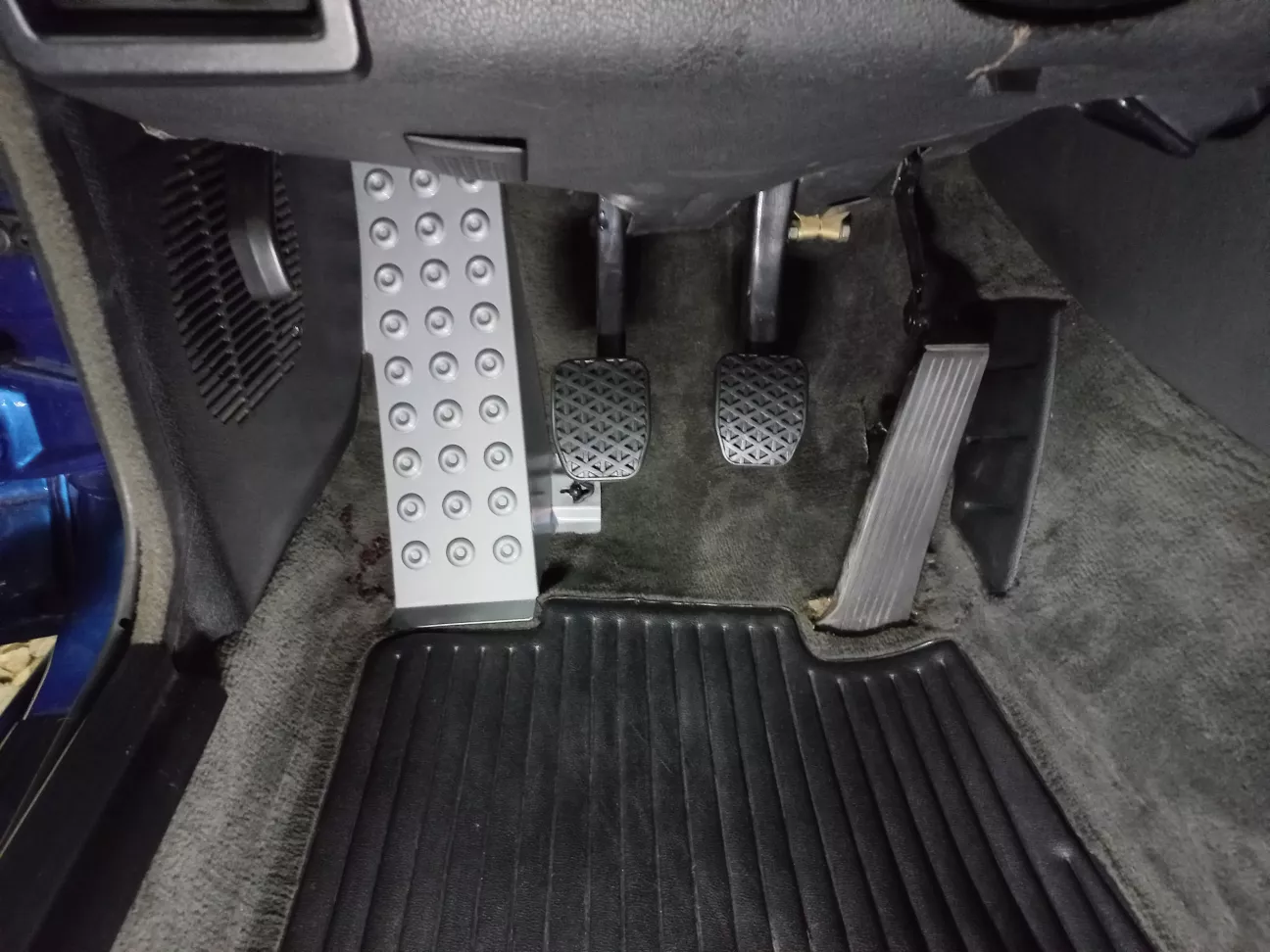

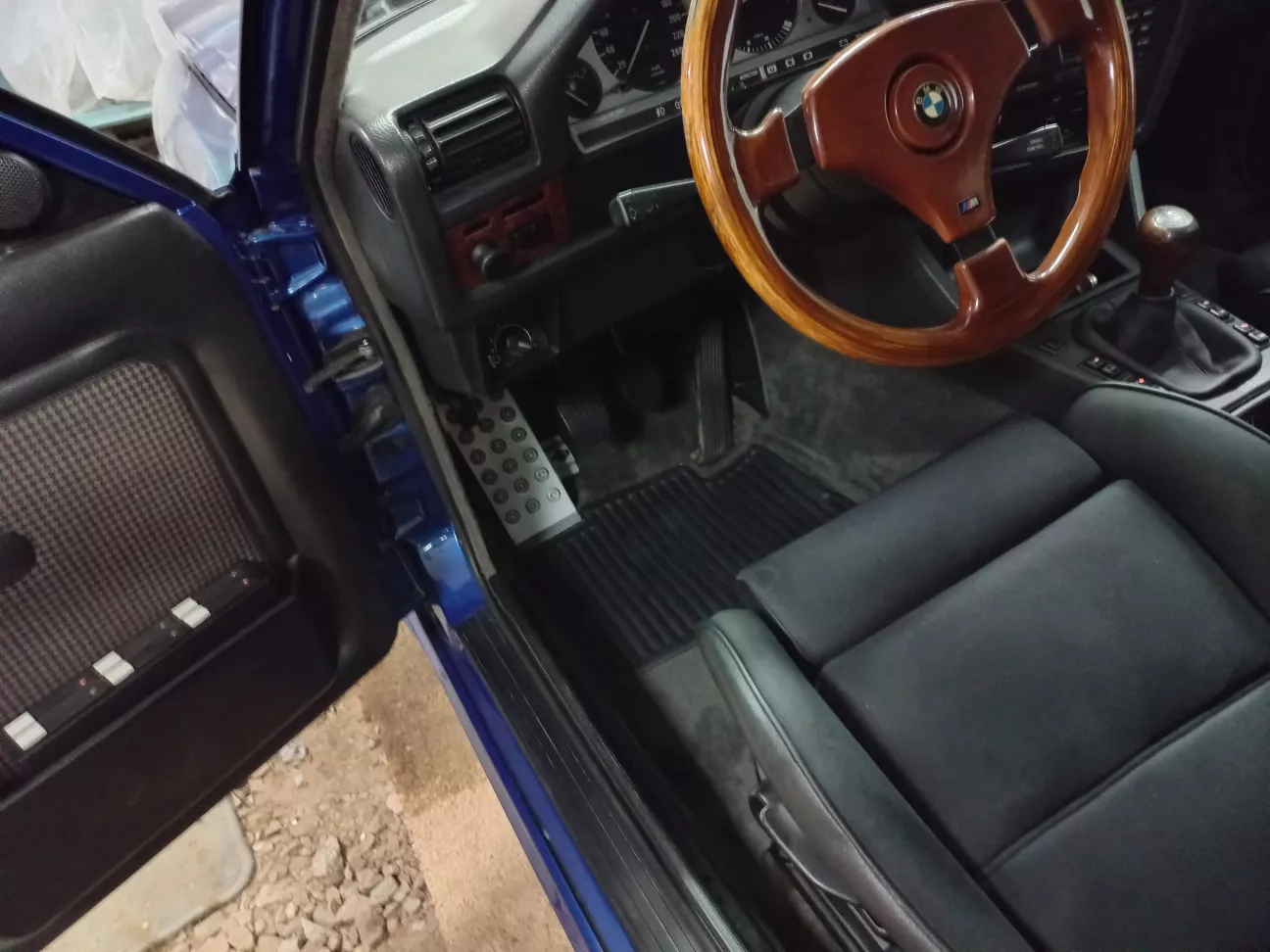

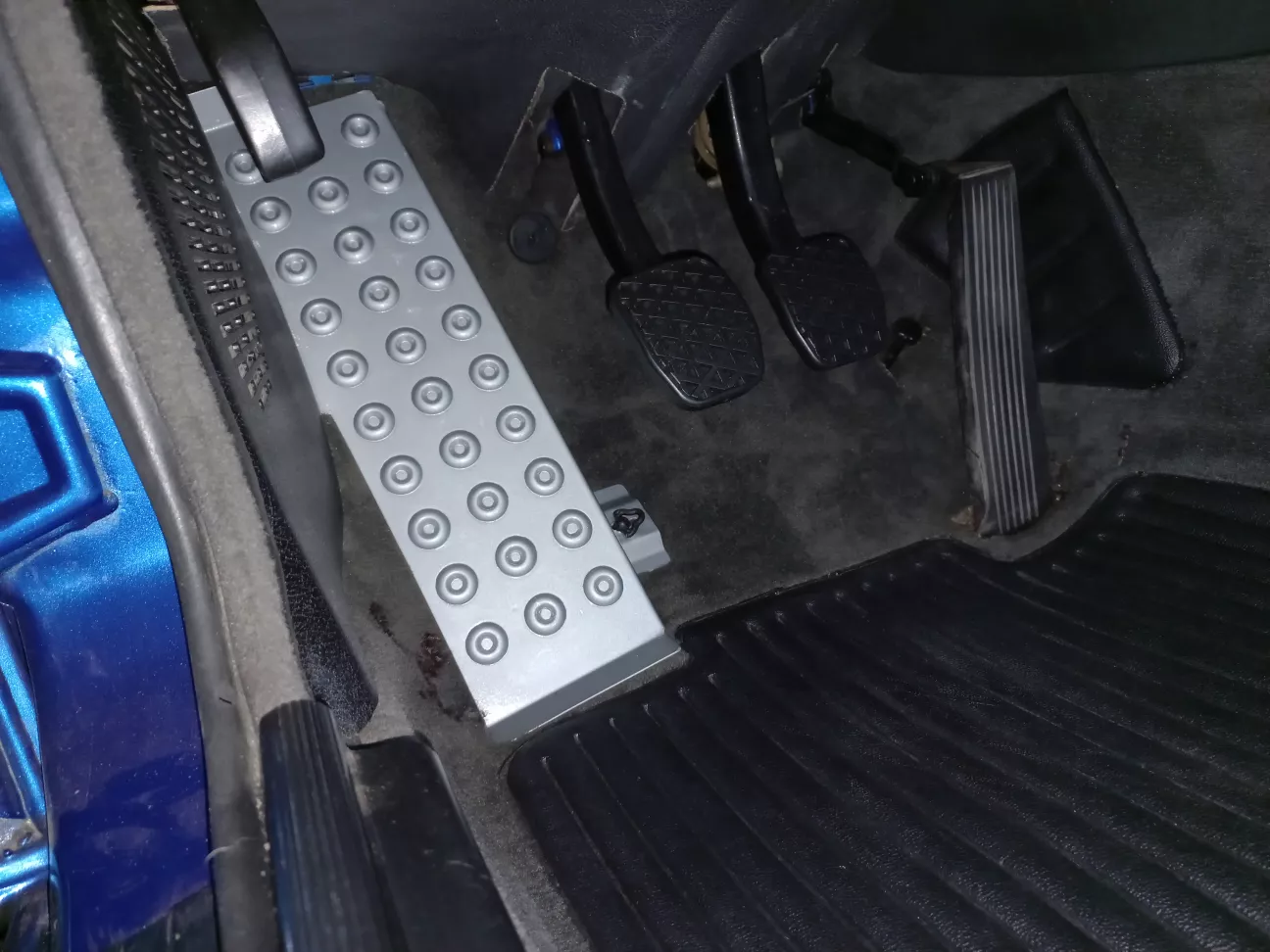

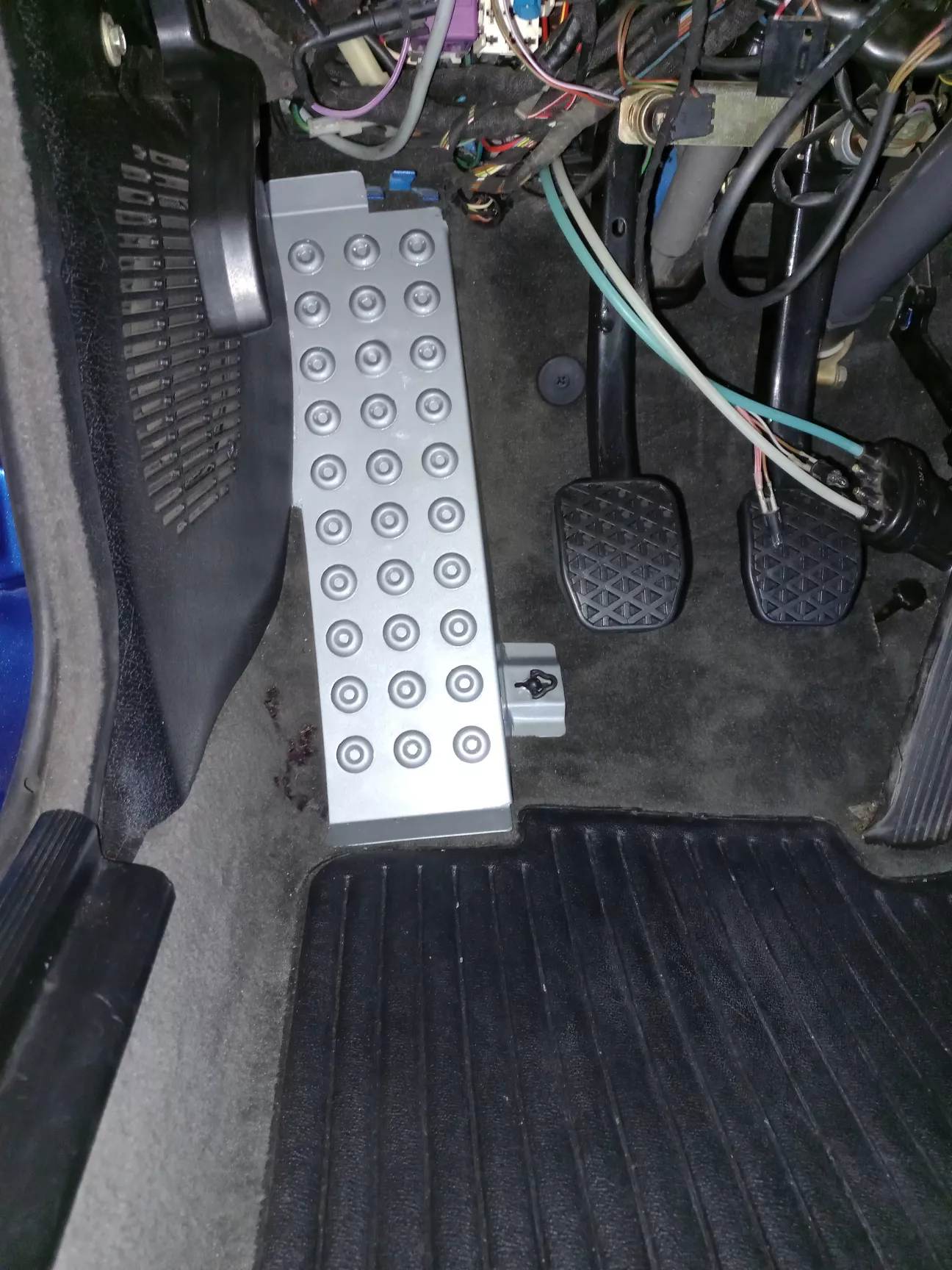

Упор для лівої ноги встановлено. Ще один "плюс" до комплектації "full" ;)




Доволі зручна штука. А враховуючи, що килим в мене самий ранній, - бел чорної накладки під ліву ногу, то ще й практична штука - тепер килим не буде так забруднюватись в тому місці.


Але тепер потрібно замовляти оригінальні ворсові килимки, бо гумовий з е34 частково накриває упор, і трохи заважає. Ну, то й на краще - може тепер швидше куплю їх! :)




P.S.
Просто для інформації.
Аналогічний упор є і для E28, але судячи по фото, він відрізняється формою та розміром, і на E30 не підійде.

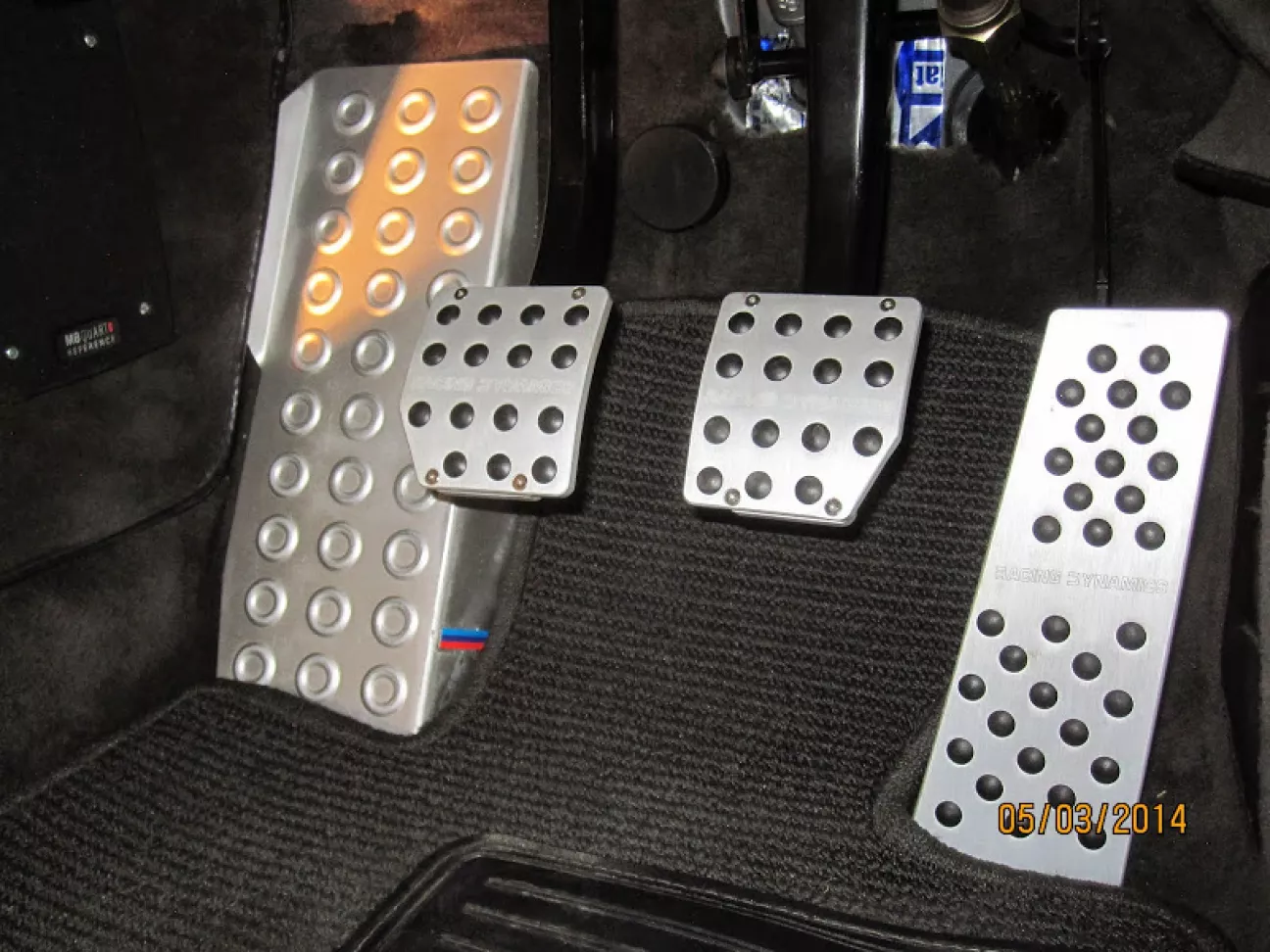

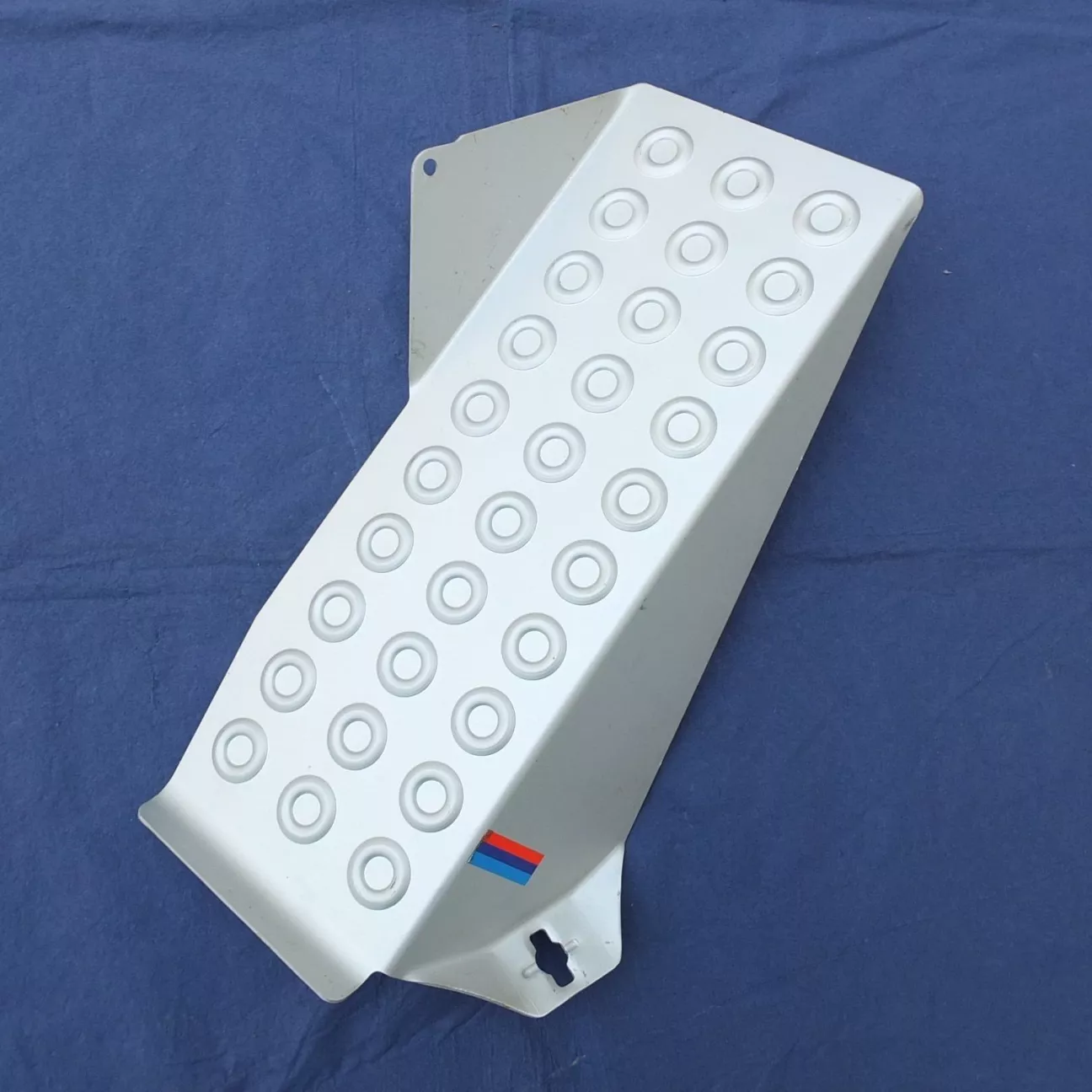

Фото з інету:



Хоча, я часто зустрічав інформацію, що упори для E30, E28 чи навіть для E24 однакові. Схоже на те, що це помилка.
