Мультимедія Topway TS10S. Керування.

     Після встановлення, стало питання полегшення керуванням мультимедія, без відволіканнь (з цим і смарфон прекрасно справляється) від водіння.

Те, що в нас є підрульовий джойстик, це звичайно плюс. Щоб подружити його з ГП потрібен CAN-BUS адаптер, їх повно на алі, але то не наш метод.

В результаті вивчення даної теми було прийнято рішення зробити той адаптер самостійно. Звісно куди ж тут без допомоги інтернетів, там майже все є, якщо гарно пошукати.

Для цього потрібен якийсь розумний девайс, паяльник і трохи по-програмувати, що б той розумний девайс став ще розумніший і робив те, що нам треба, а не жив своїм життям.

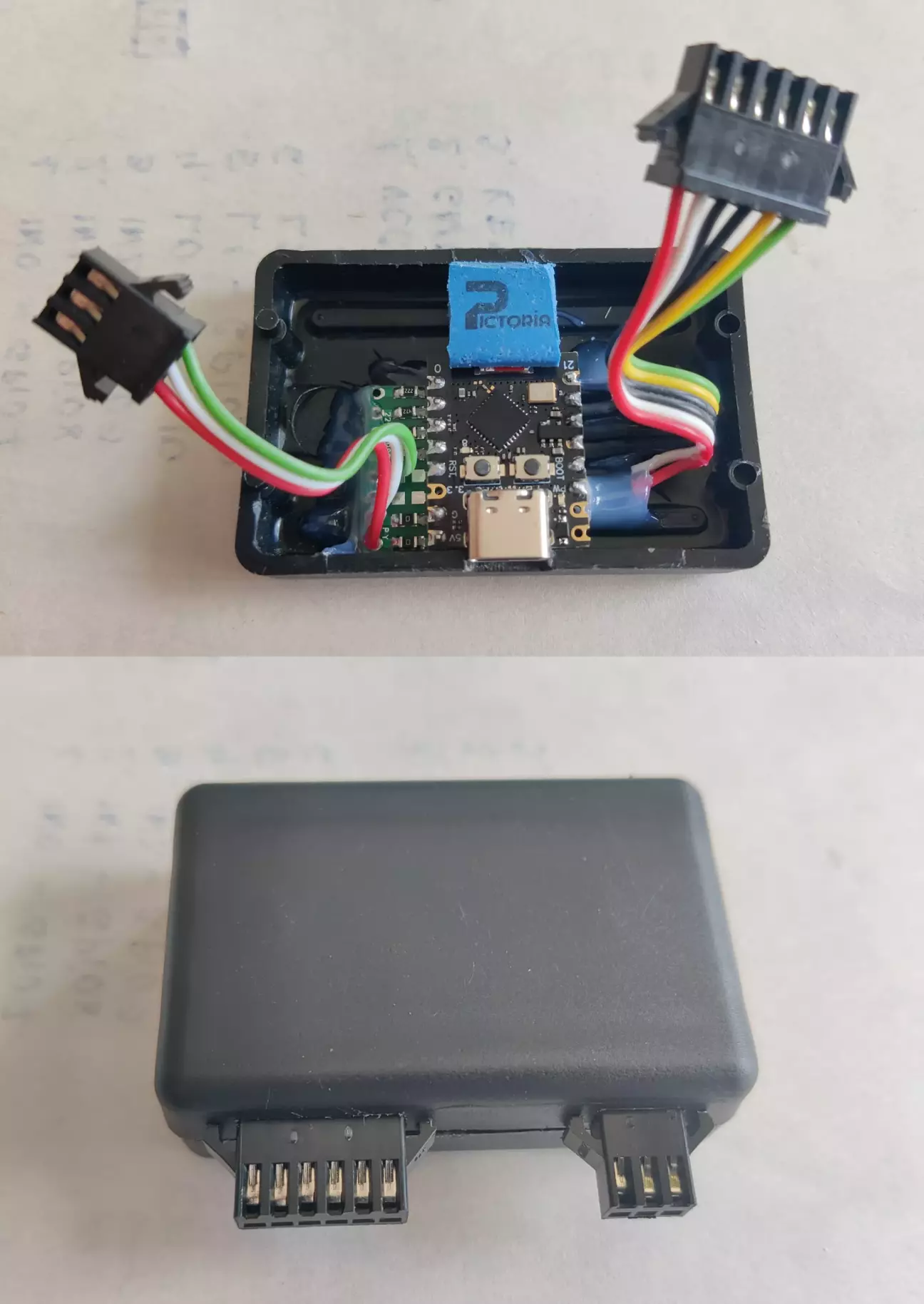

ESP32 c3 super mini, конектори, проводочки і корпус - аля CAN-BUS адаптер готовий. Для підключення нам потрібні 6 проводів з роз'єму годинника і Key1 або Key2 з магнітоли, ну і живлення.

Підключив, працює, звісно не з першого разу, але то робочі процеси.

Підрульовий є, і вже дружить з ГП, але я не знаю, яким то треба бути піаністом, що б їм користуватись. Залишив я з того джойстика тільки три кнопки: Vol+, Vol- i Mute (тут сказати нічого, зручно).

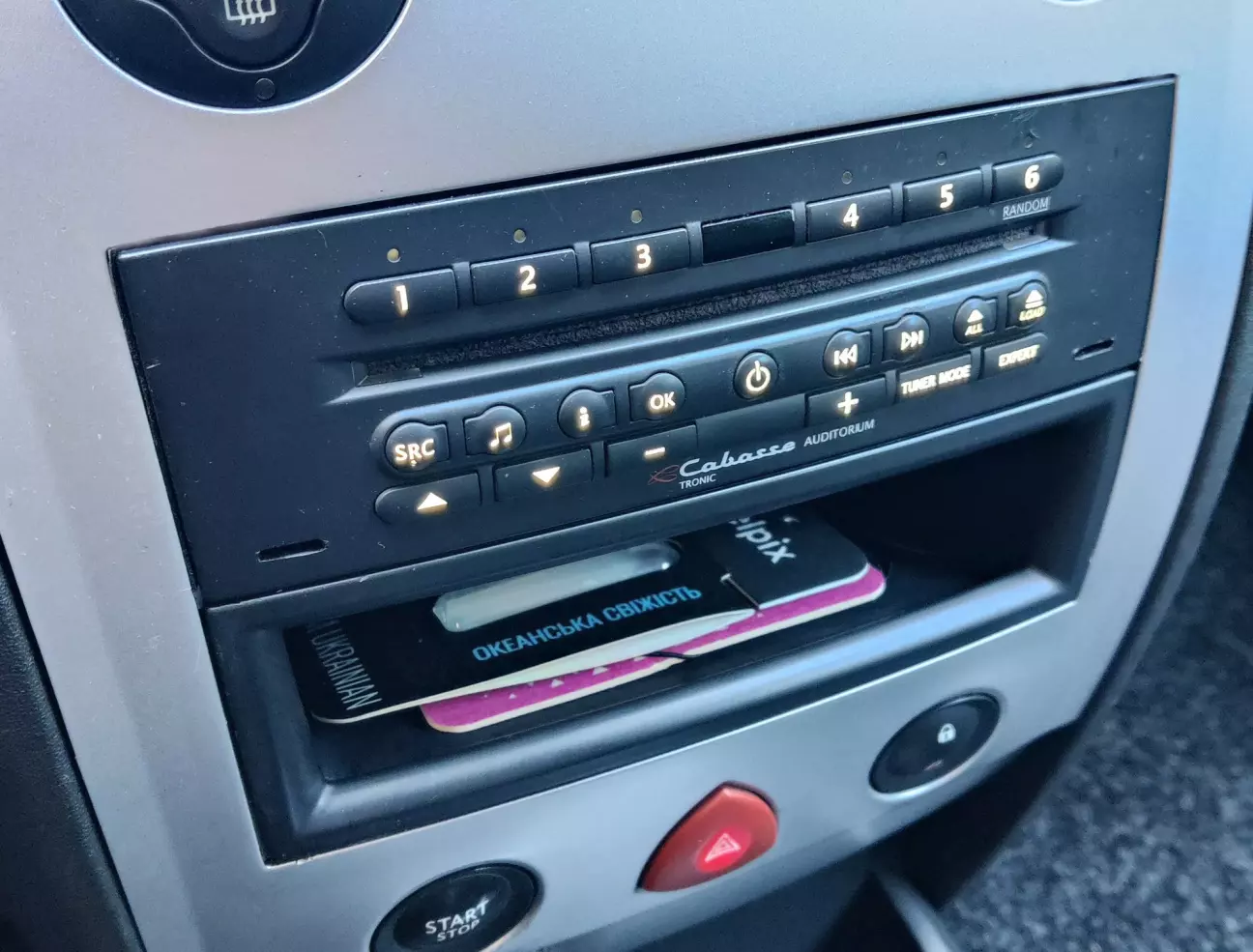

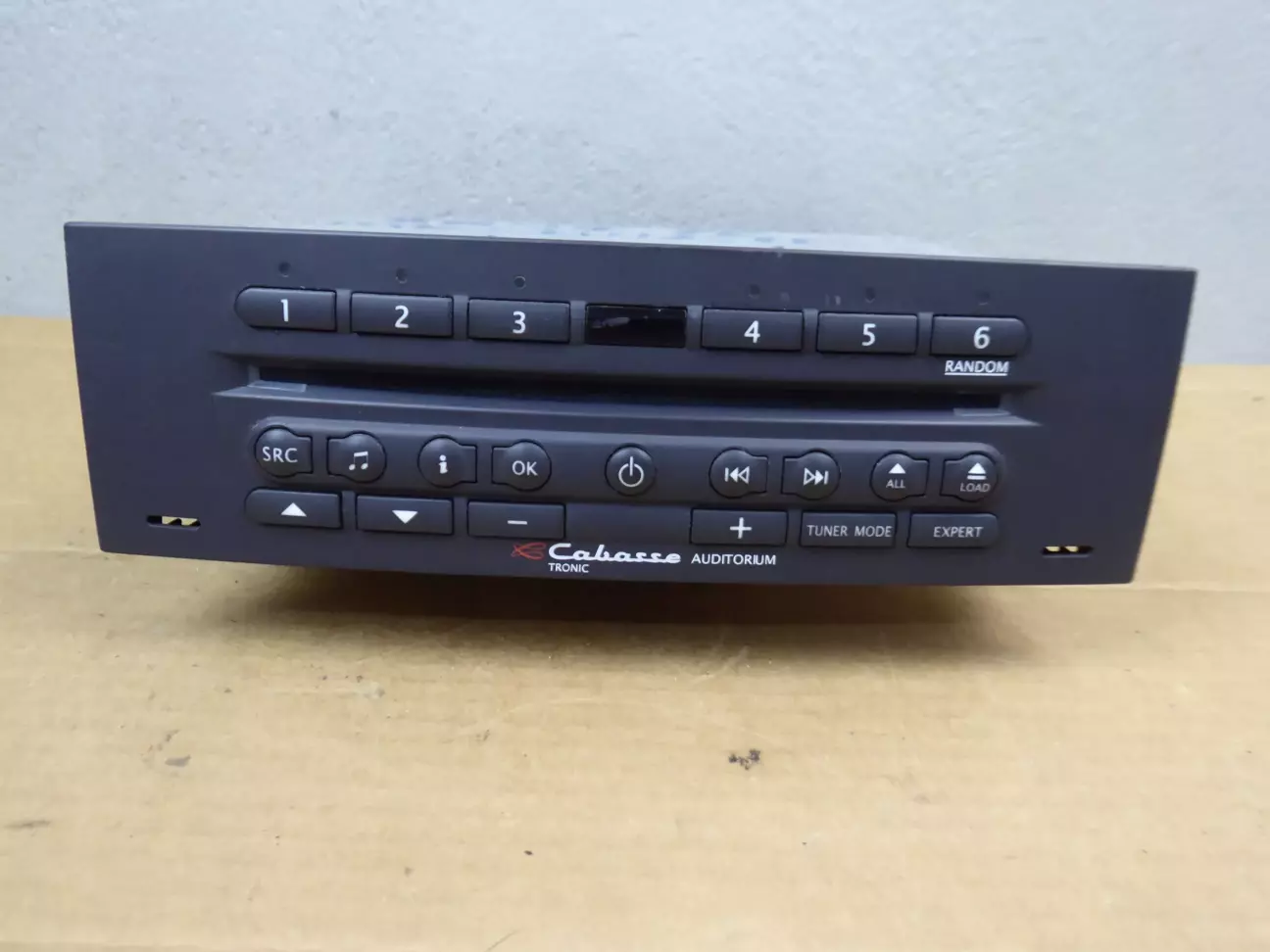

Стояла в мене до цих апгрейдів 2-DIN JVC KW-R920BT. Тепер потрібно було повернути поличку (була навіть ідея поставити дві полички, але воно не стає) і щось над поличкою. З готових варіантів, можна поставити рідну магнітолу, в якості заглушки, панель під рідний додатковий дисплей, або додаткову панель керування з алі. Так і їздив з "диркою" над поличкою пару тижнів в розумах. Але, якось натрапив на рідну меганівську магнітолу з якоїсь модної комплектації:

Сподобалась достатньою кількістю кнопочок, які можна задіяти для керування ГП. Звісно хотілось ще й крутілку, але і так ок.

З панелькою добряче попрацював паяльником, перепаяна підсвітка з помаранчевої на білу, виведені контакти потрібних кнопок. Тепер треба розширювати функціонал CAN-BUS, все те саме тільки розумний девайс треба побільше - ESP32 якраз вистачило на підрульовий + 10 кнопочок з панельки.

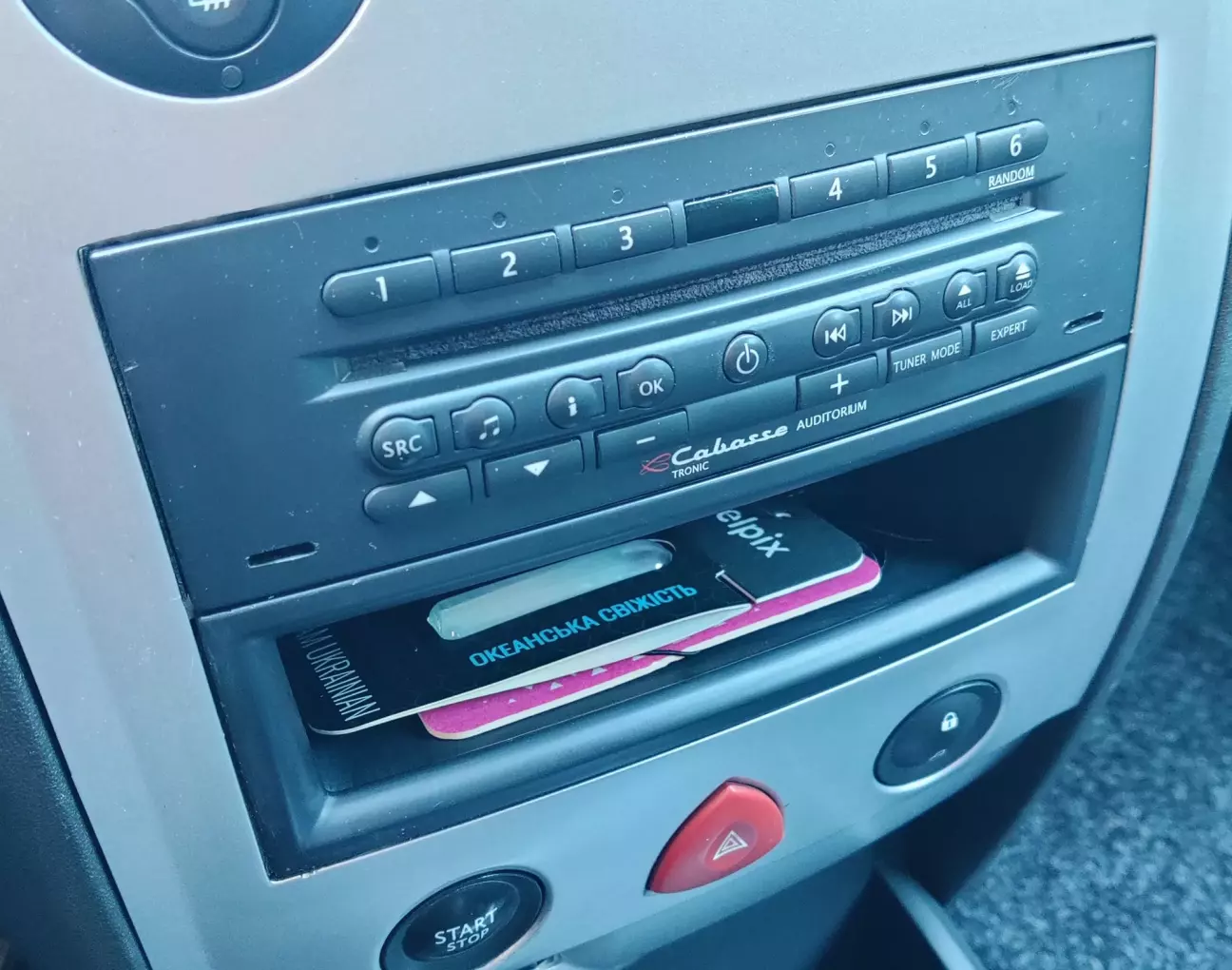

Підсвітка парцює, вмикається як і вся інша, але поки без регулювання яскравості, в процесі.

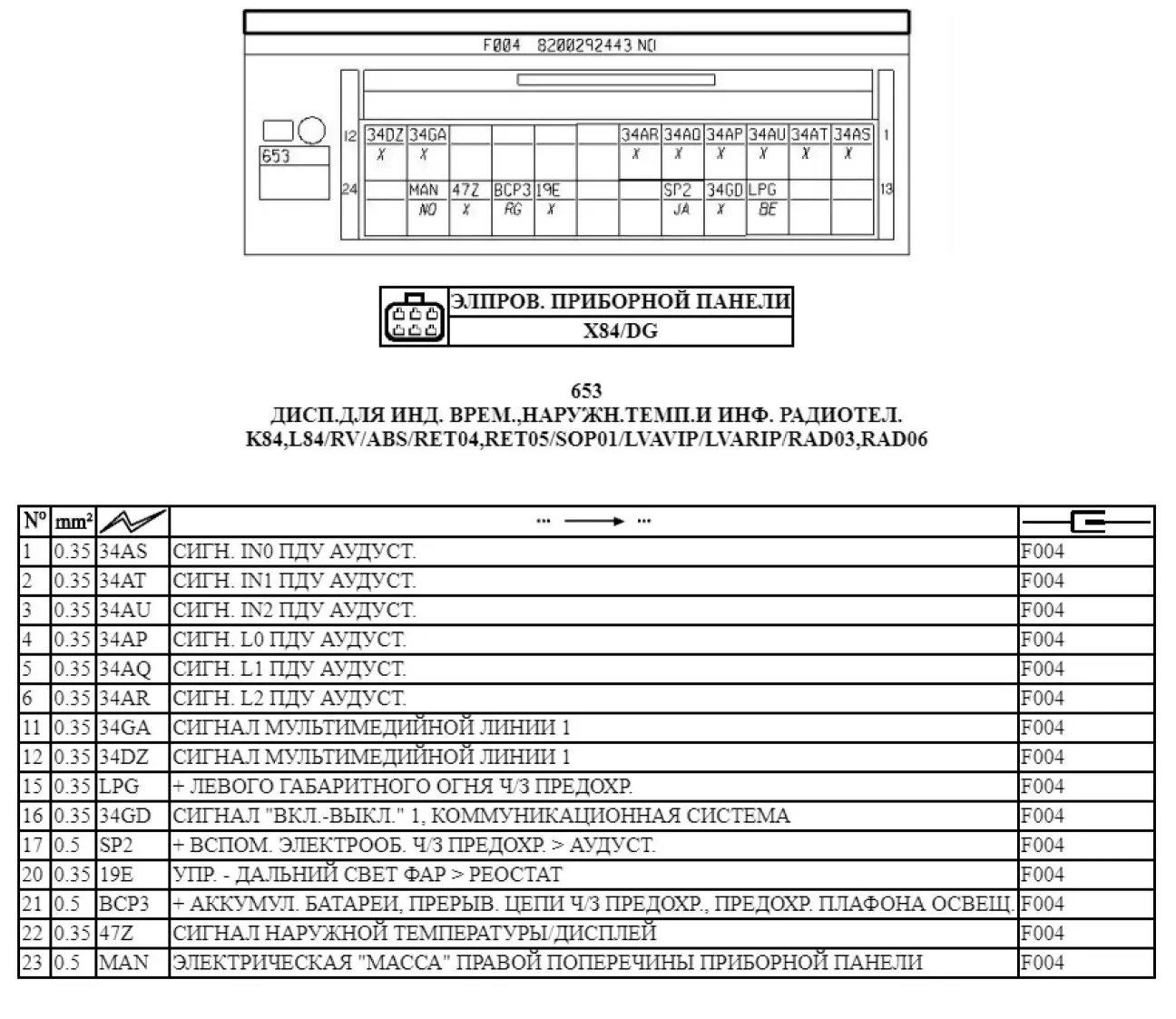

Може хто знає якої форми сигнал на контакті 20 (19E УПАРВЛЯЮЩИЙ > РЕОСТАТ ) роз'єму доп-екрану, як раз він відповідає за регулювання яскравістю підсвітки панелей.

Шо ще? Іде камера, приїхали порвані динаміки...
