Запис 84: Lane assist . Camera 2Q0 на Jetta 7. Кодування: зняття захисту та генерація SWAP коду

Я їжджу на Volkswagen Jetta VII
Суми, Україна

В цьому дописі ми підключимо та активуємо SWAPи в камері.

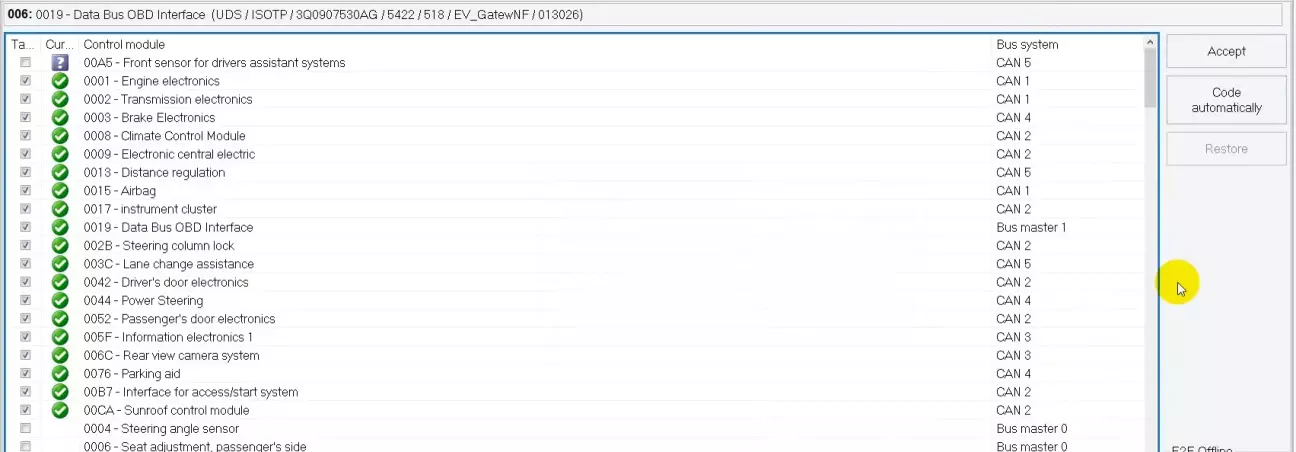

Спочатку в блоці gateway 19 ставимо галочку навпроти нового обладнання А5 - камера асистентів водія.

6 Coding - 603 Coding Bus Master:

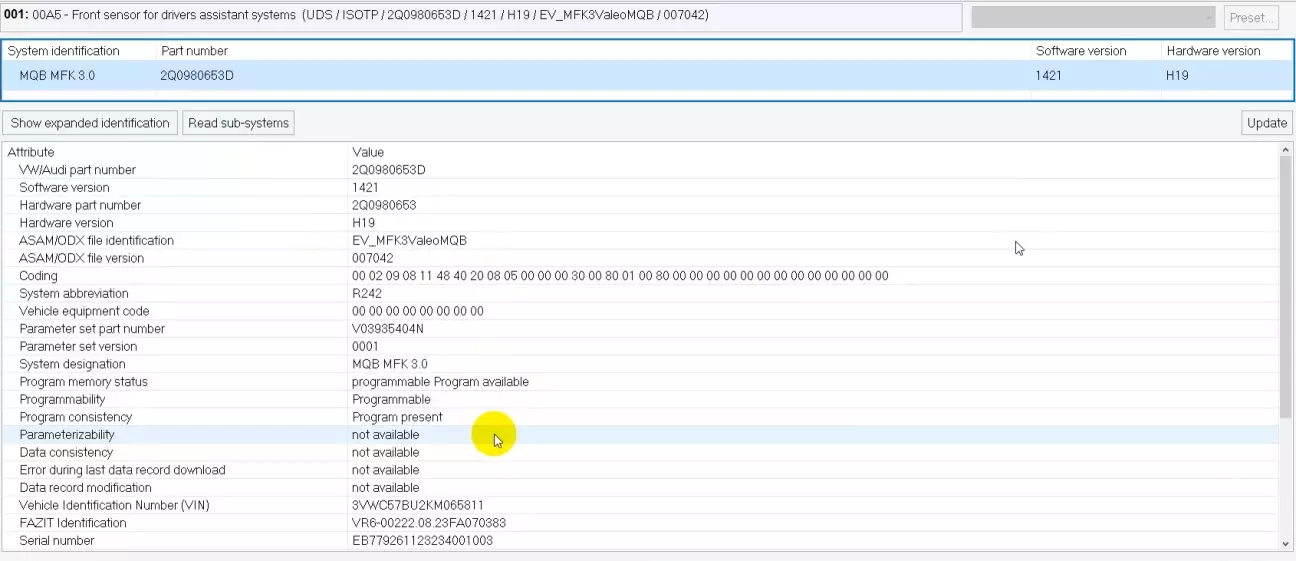

Тепер можемо роздивитися більше детально піддослідного:


System designation:    MQB MFK 3.0
Software version:    1421
Hardware version:    H19
VW/Audi part number:    2Q0980653D
Hardware part number:    2Q0980653

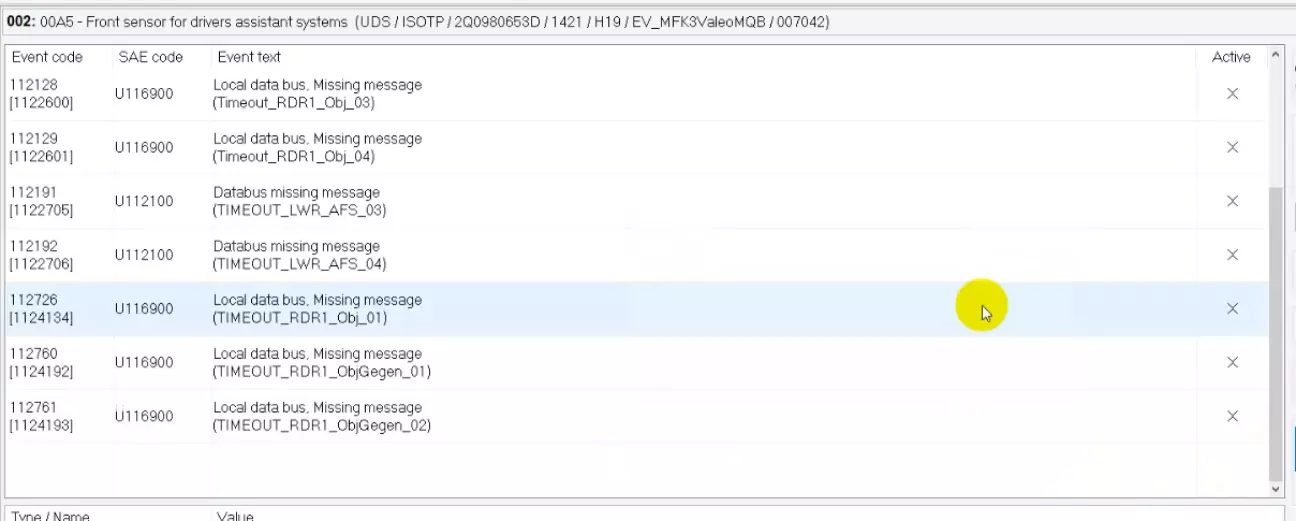

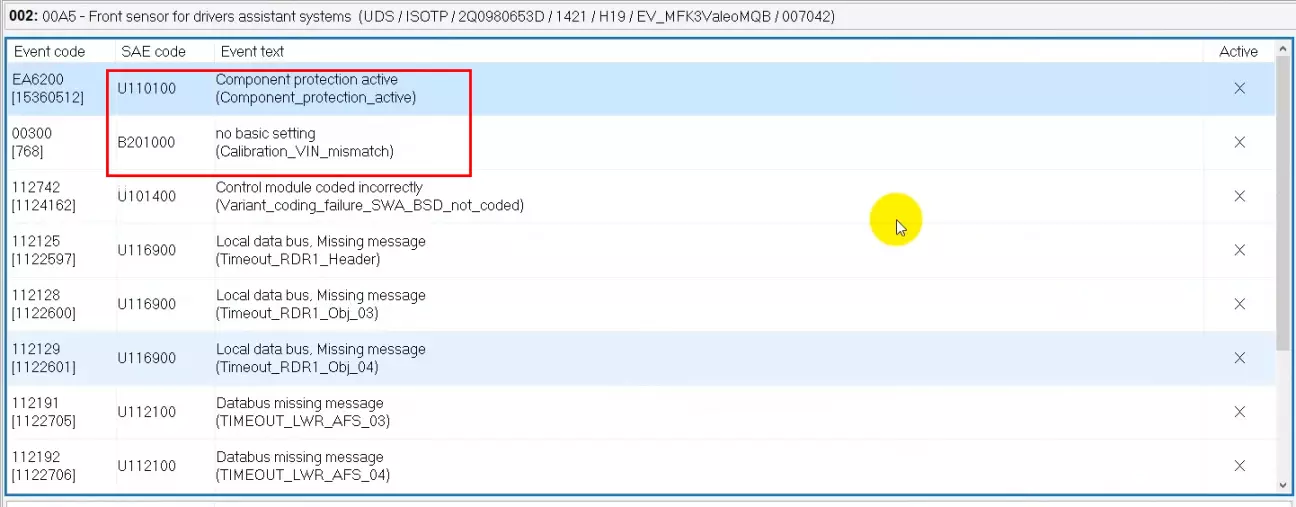

Звісно маємо купу помилок, найголовніші з яких - увімкнений захист компонентів та калібрування.




На відміну від камери 3Q0, камера 2Q0 для розкриття свого повного функціоналу потребує активації SWAP кодів. У мережі є відповідний калькулятор з генерації цих кодів, але щоб камера їх прийняла треба, що вона мала певний специфічний public key - "A62C69..."

То ж першим ділом, я пішов перевірити його значення, а раптом...

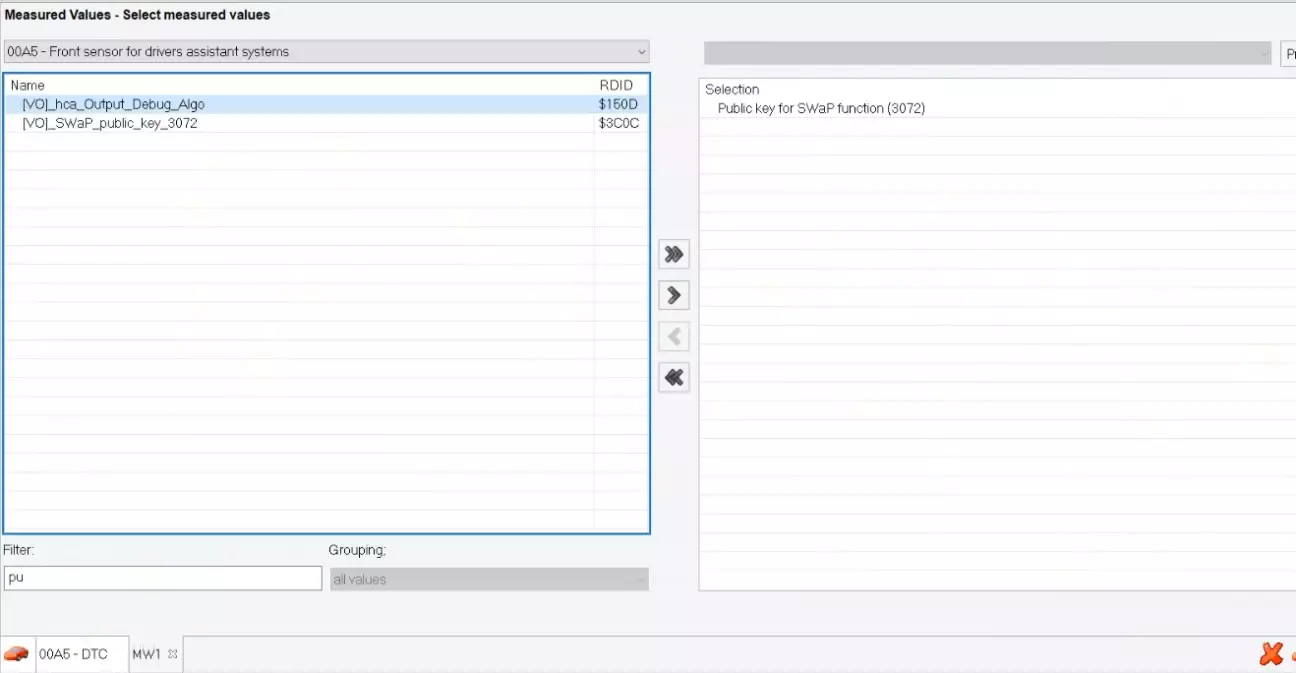

A5 module > 03.Measured values > Public key for SWaP function

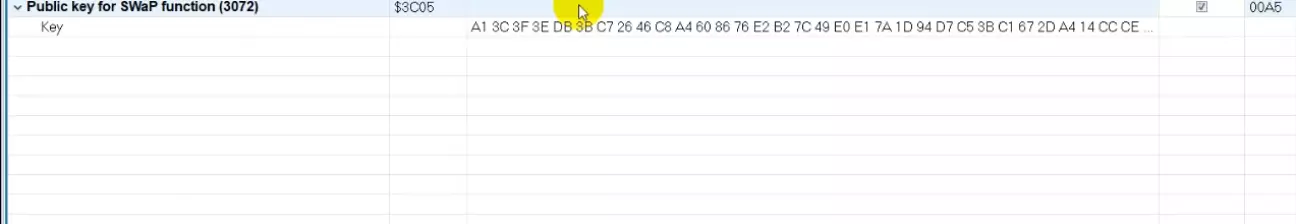

Як то кажуть, номер не пройшов:

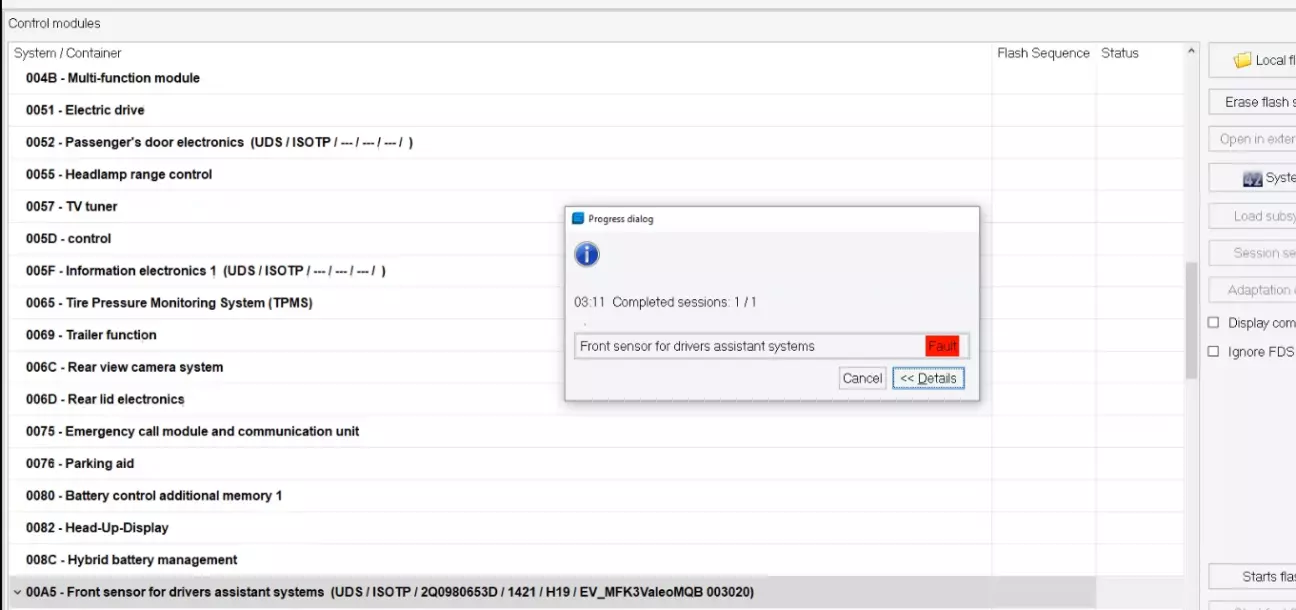

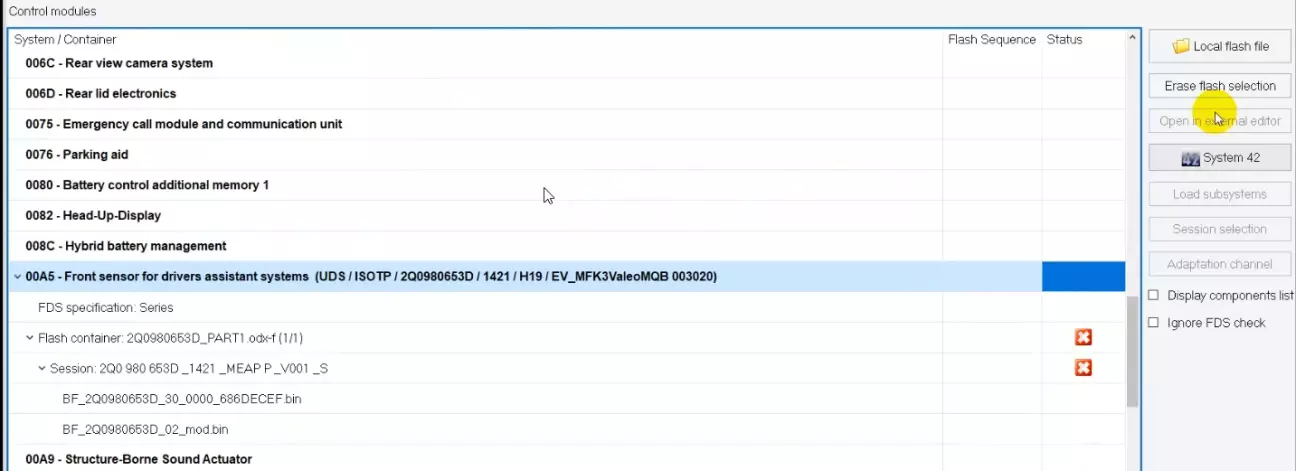

То ж поки камера в захисті компонентів, треба зробити маніпуляцію з частковою прошивкою, щоб ключ змінився на той, що нам потрібно:

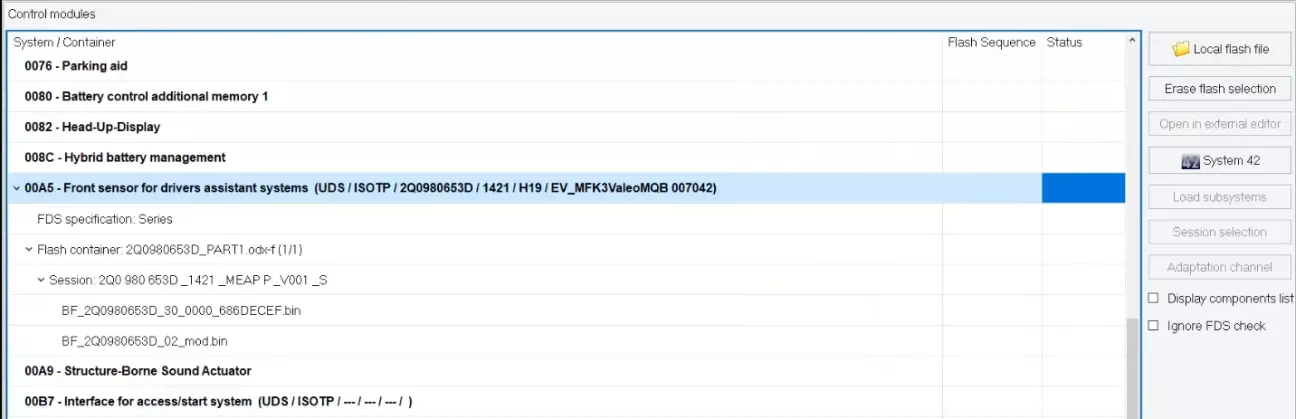

  • Спочатку прошити файл 2Q0980653*_PART1.odx-f відповідної версії прошивки. Ця частина містить модифікований блок 02 з повної прошивки. У результаті виникне помилка, і камера застрягне в режимі прошивки.

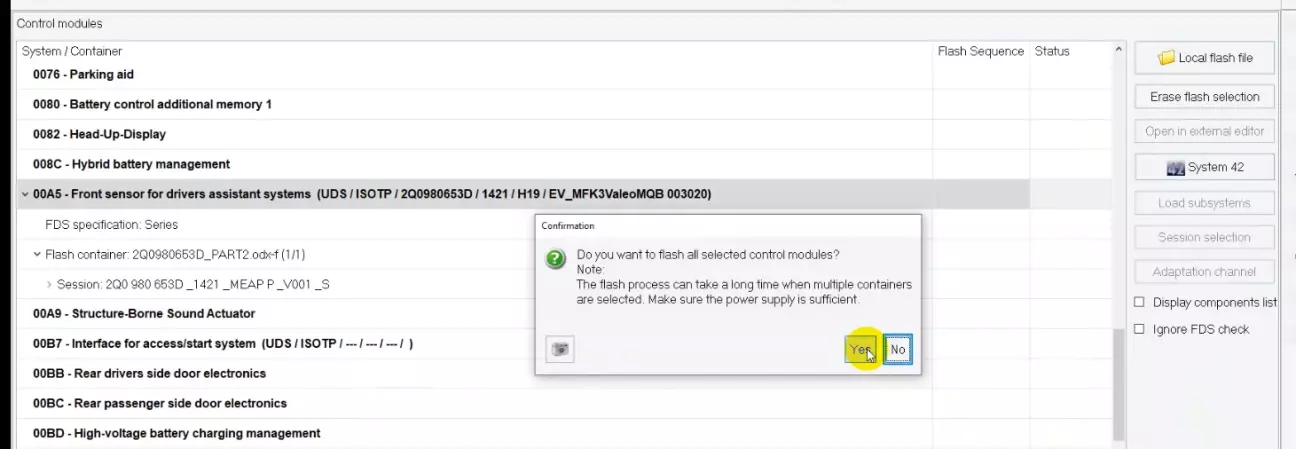

  • Потім прошити файл 2Q0980653*_PART2.odx-f. Ця частина містить блок 04 прошивки. Камера має повернутися до звичайного стану.

У мережі радять прошивати новим червоним адаптером 6154A та на версіях не нижче ODIS-E 17, ніби з адаптером 5054 та ODIS-E 12.2 прошивка не вдасться. Підтвердити не можу, шив червоним.

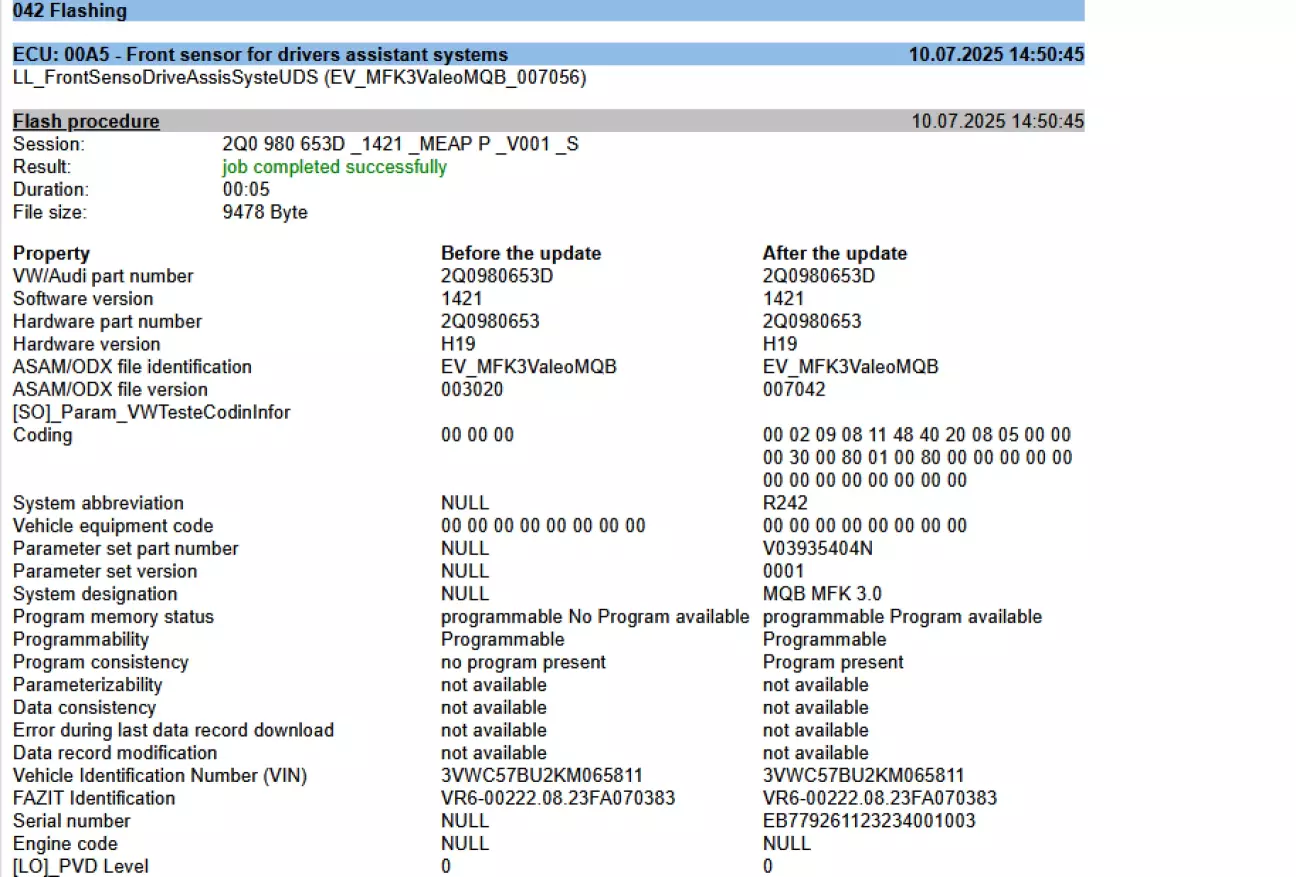

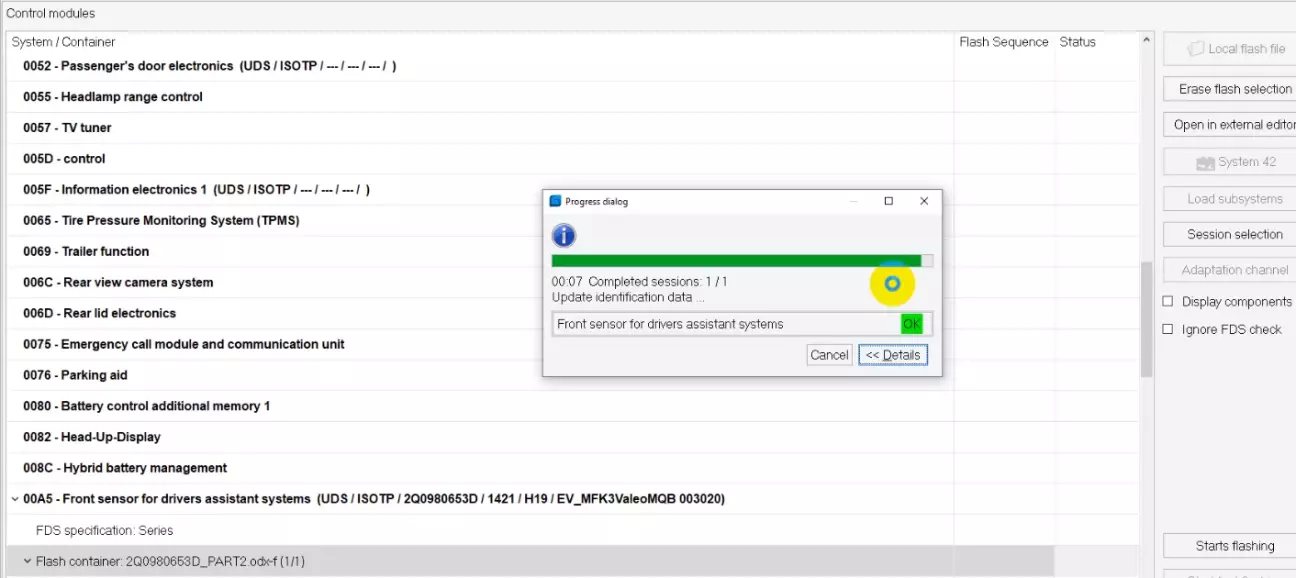

Як бачимо, після прошивки другої частини, все ОК.





Тепер треба зняти захист компонентів. То ж закриваємо ODIS-E та переходимо до ODIS-S.


Онлайн доступ купляв як завжди в vw-geko.com

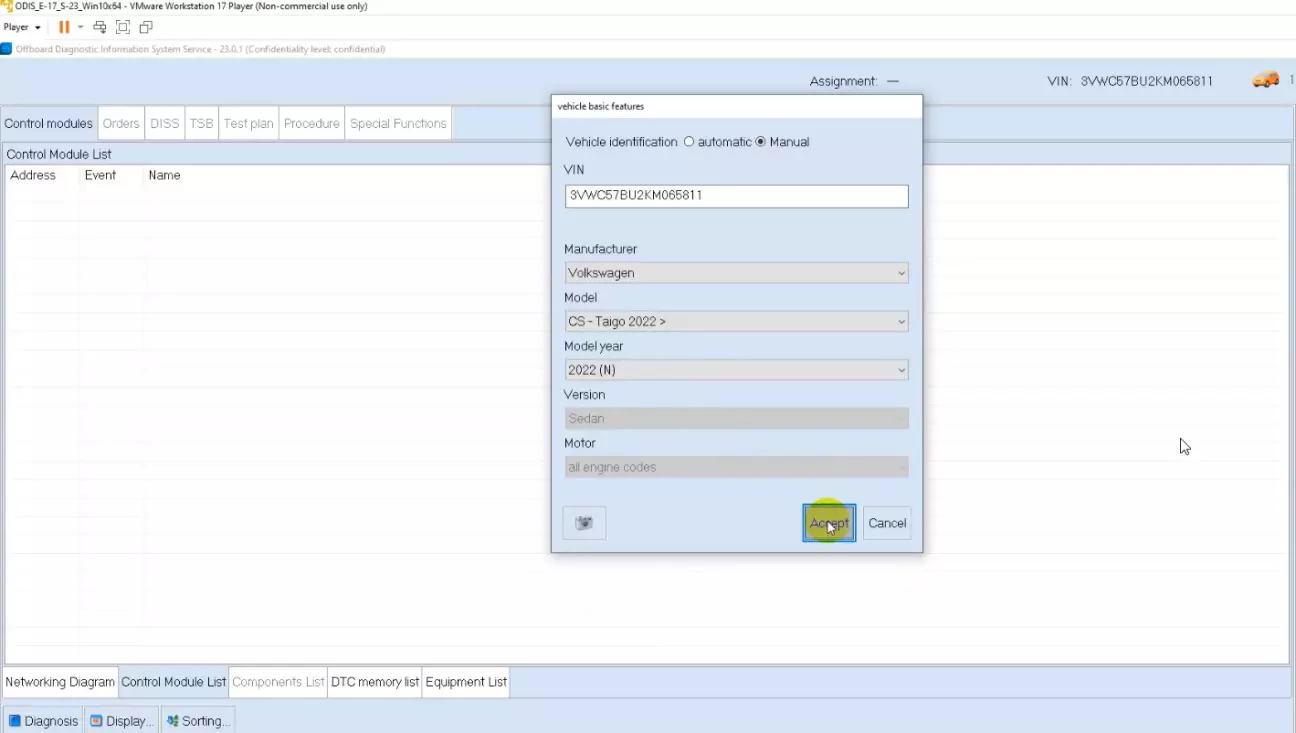

Щоб під час діагностики програма побачила нашу камеру, треба обрати проект авто, що мало цю камеру з заводу, я зупинився на VW Taigo 2022:

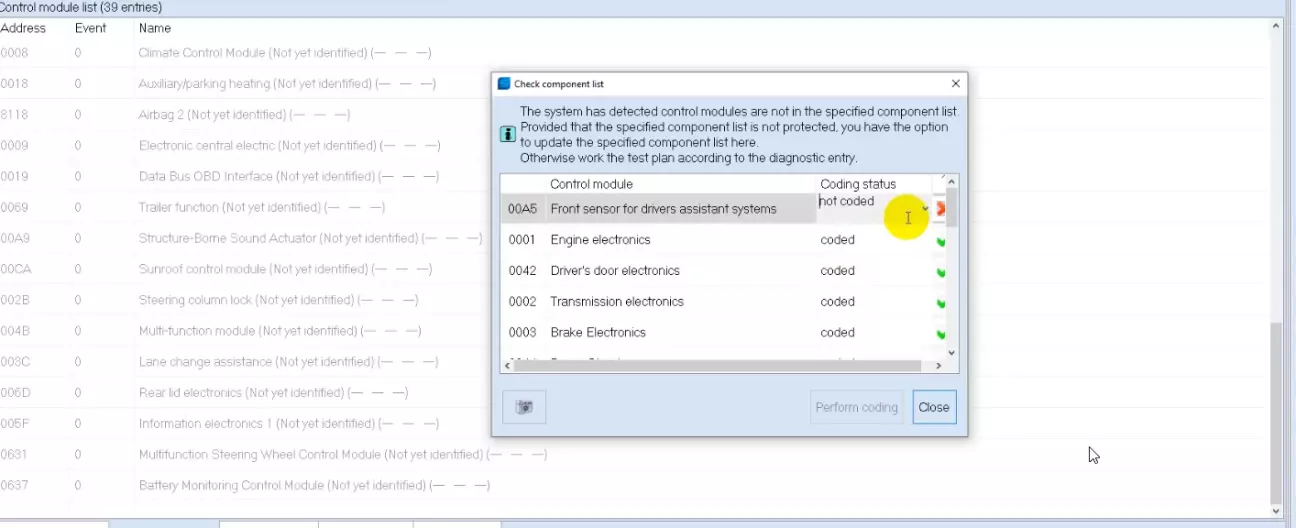

Раптом забули в гейтвеї додати камеру як нове обладнання, то в цьому діалоговому вікні обираємо coded:

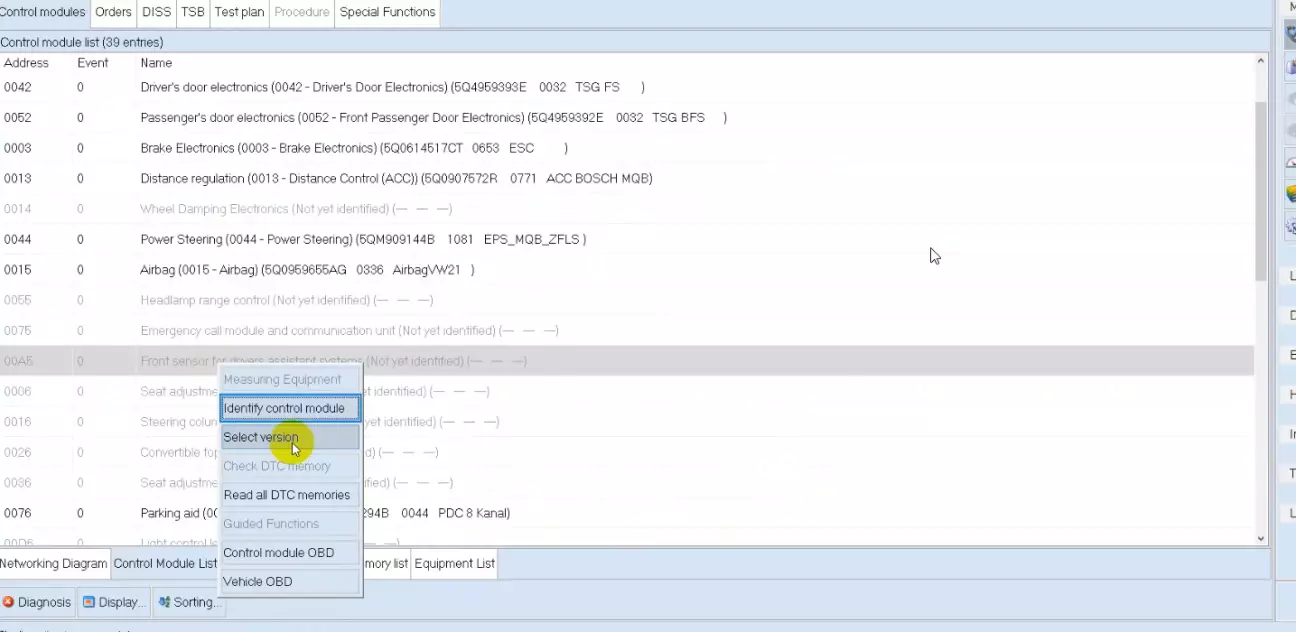

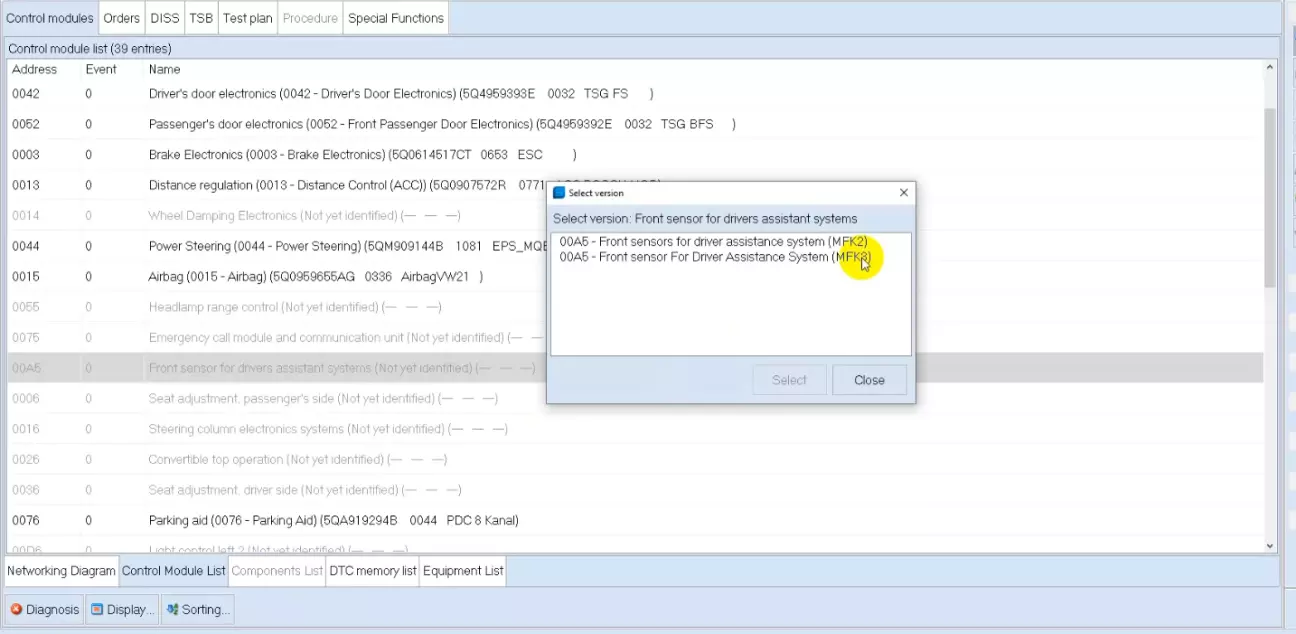

Якщо камера в списку блоків лишилася неактивною, то треба вказати її версію: MFK3

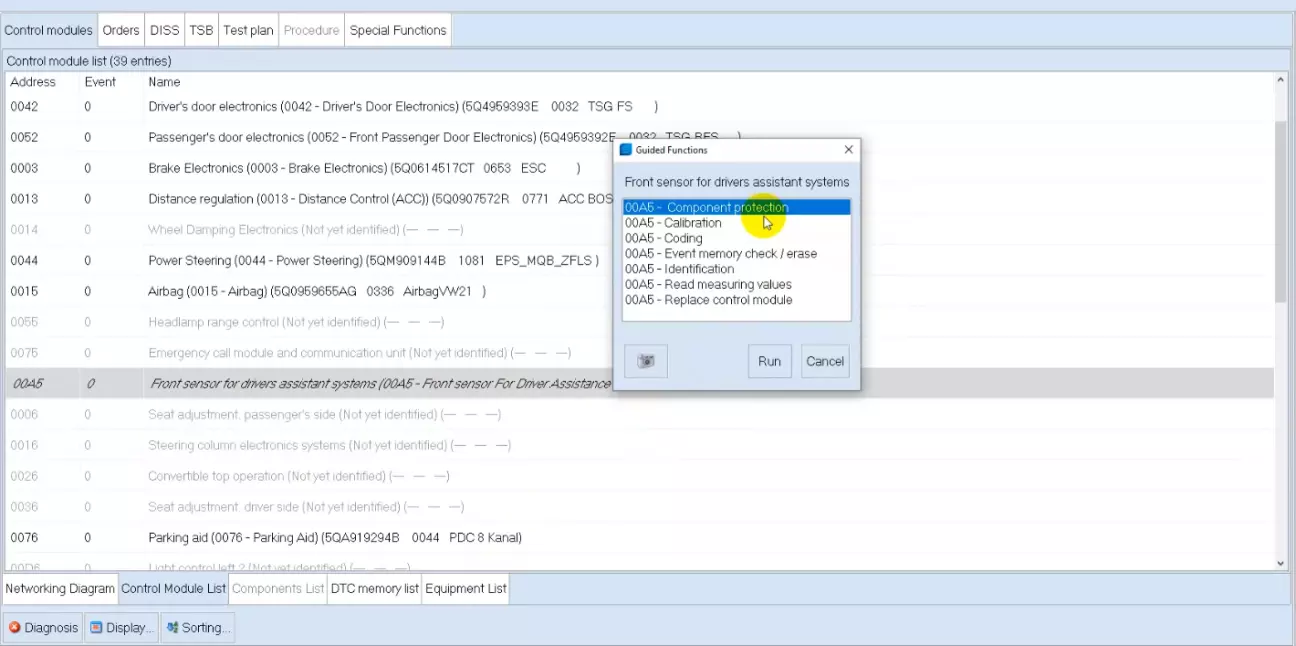

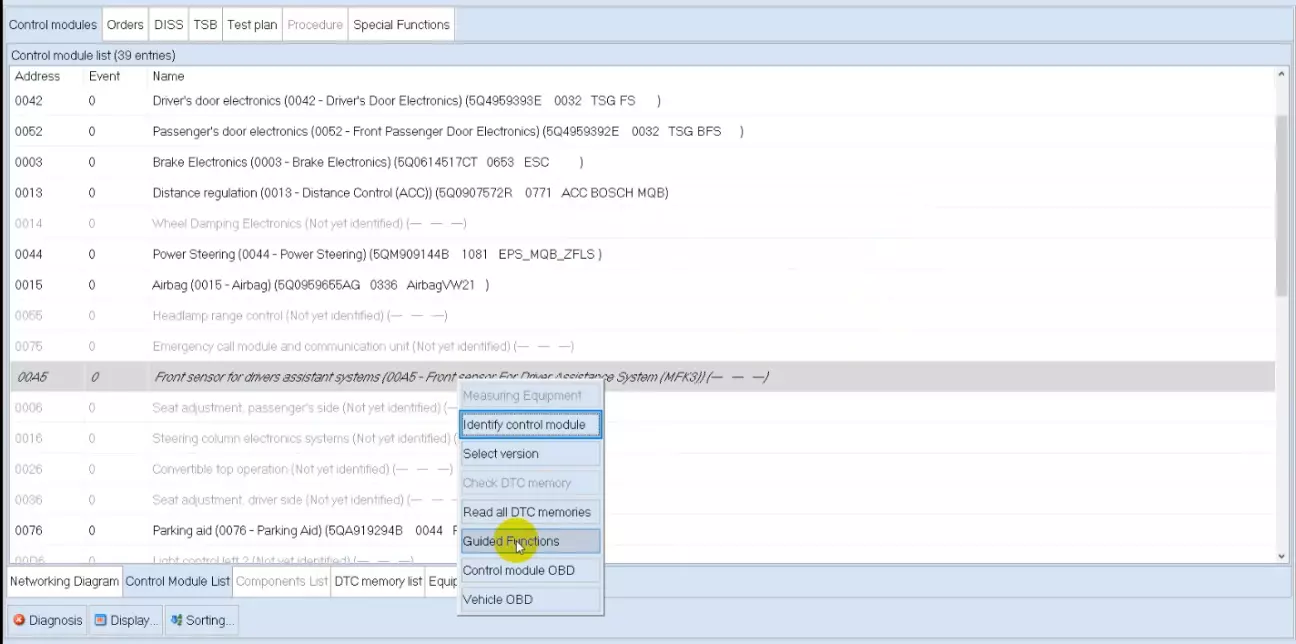

Тепер у списку обладнання камера активна, і через контекстне меню переходимо до Керованих функцій: Guided functions - Component Protection:






Тепер треба прив'язати ключа до відповідної позначки на кермовій колонці і просто пройти по всім діалоговим вікнам, що запропонує програма:

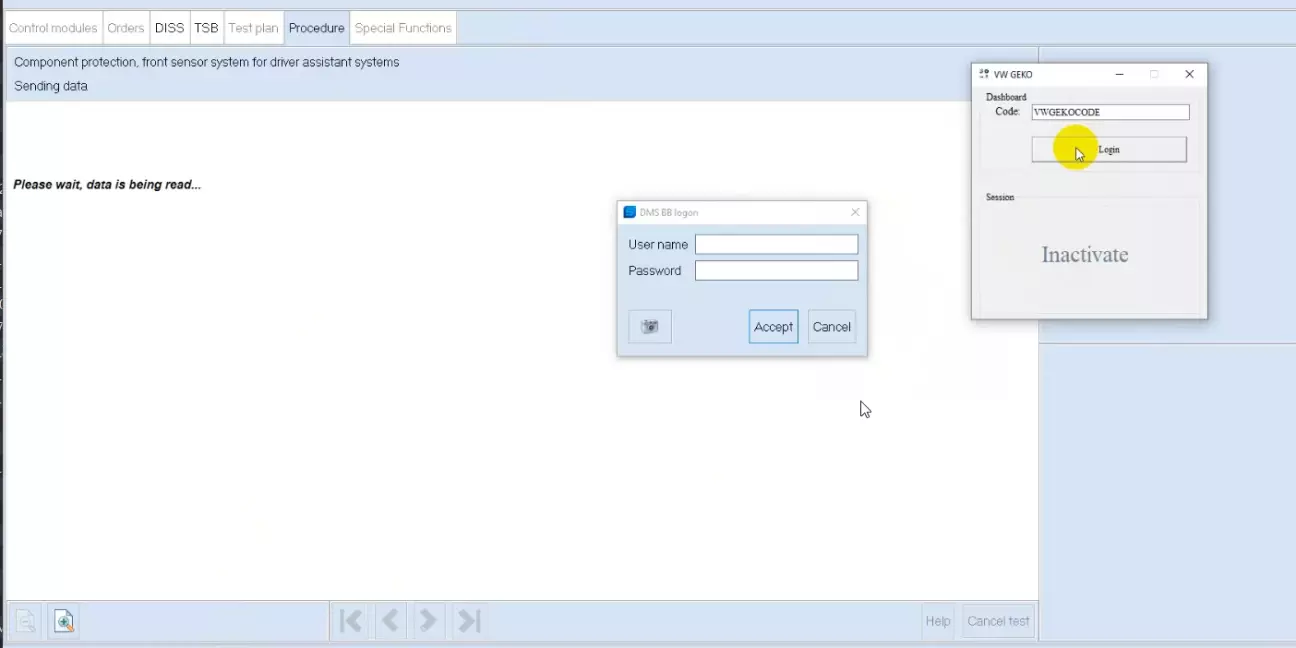

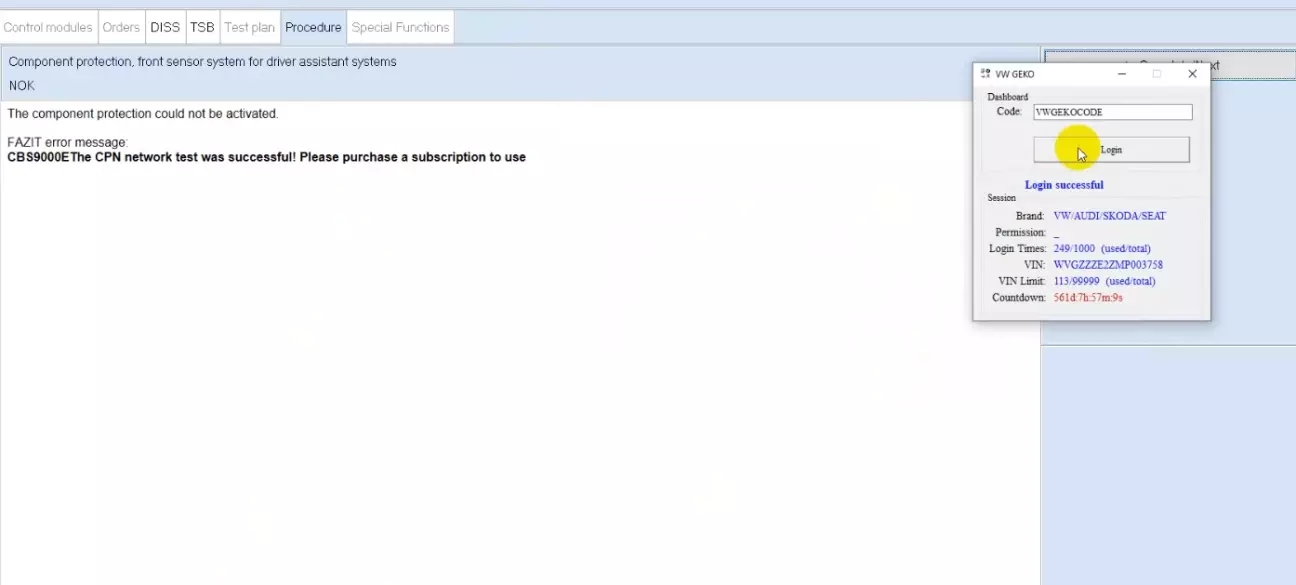

Спочатку перевіряємо з кодом-пустишкою VWGEKOCODE, що сервер-онлайн і можна купувати доступ. Тиснемо кнопку LOGIN у додатку GEKO, коли в ODIS-S з'явиться вікно логіну. В результаті має бути повідомлення, про справність мережі:

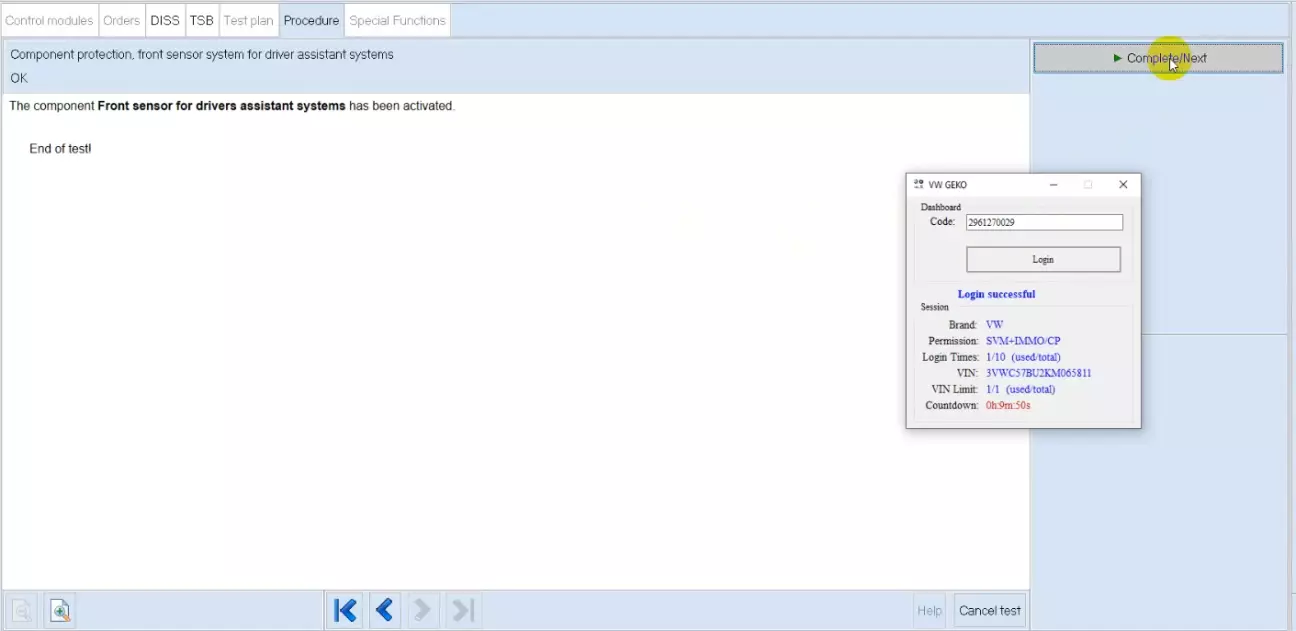

Тепер можна сплатити 30 євро за 10 хвилин доступу і зняти захист. Вікно свідчить про успішність операції:




Перевіряємо, що помилка по захисту відсутня:




Наступним кроком, треба перевірити, що public key змінився. Рекомендую вимкнути-увімкнути запалювання і з нової сесії це перевірити. Якщо не змінився, то ще є час знову пройти процедуру зняття захисту (не важливо, що вже знятий, ODIS-S дозволяє це зробити ще раз).

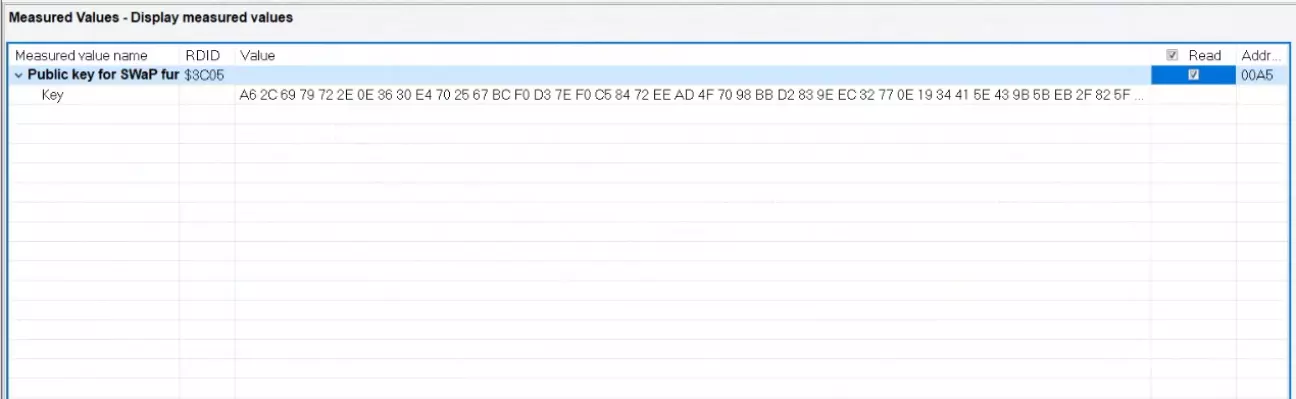

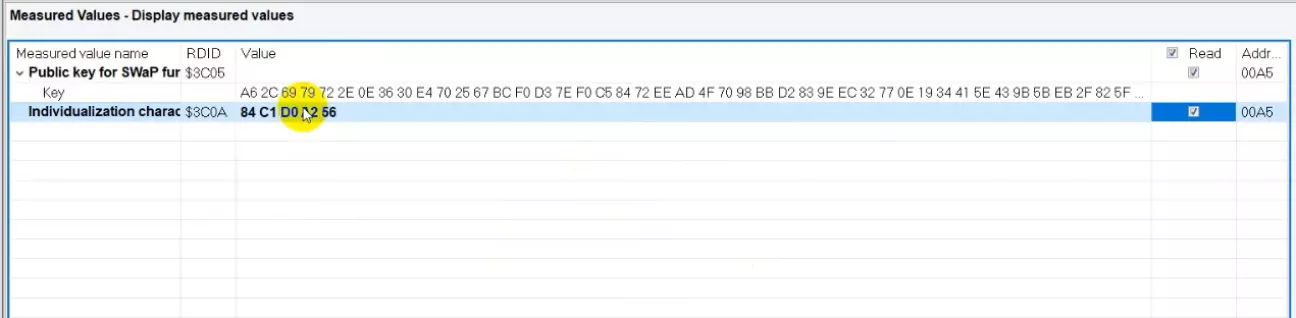

Як бачимо, на мене чекав успішний успіх. Ключ тепер "A62C69..."

Можна переходити до генерації SWAP ключа.

Камера 2Q0 підтримує наступний список FEC кодів

  • 100E1000 - покращене утримання в смузі руху (aLDW) - актуально для audi

  • 100E1100 - зарезервований

  • 100E1200 - зарезервований

  • 100E1300 - зарезервований

  • 100E1400 - зарезервований

  • 100E1500 - зарезервований

  • 100E1600 - розпізнавання об'єктів на шляху

  • 100E1700 - розпізнавання пішоходів (FCPW)

  • 100E0F00 - розпізнавання дорожніх знаків (TSR/VZE)


Камера навчилася розпізнавати дорожні знаки, зокрема: обмеження швидкості, заборону в’їзду, заборону обгону, зняття обмеження швидкості, а також інформаційні таблички.


Отже, сам процес:

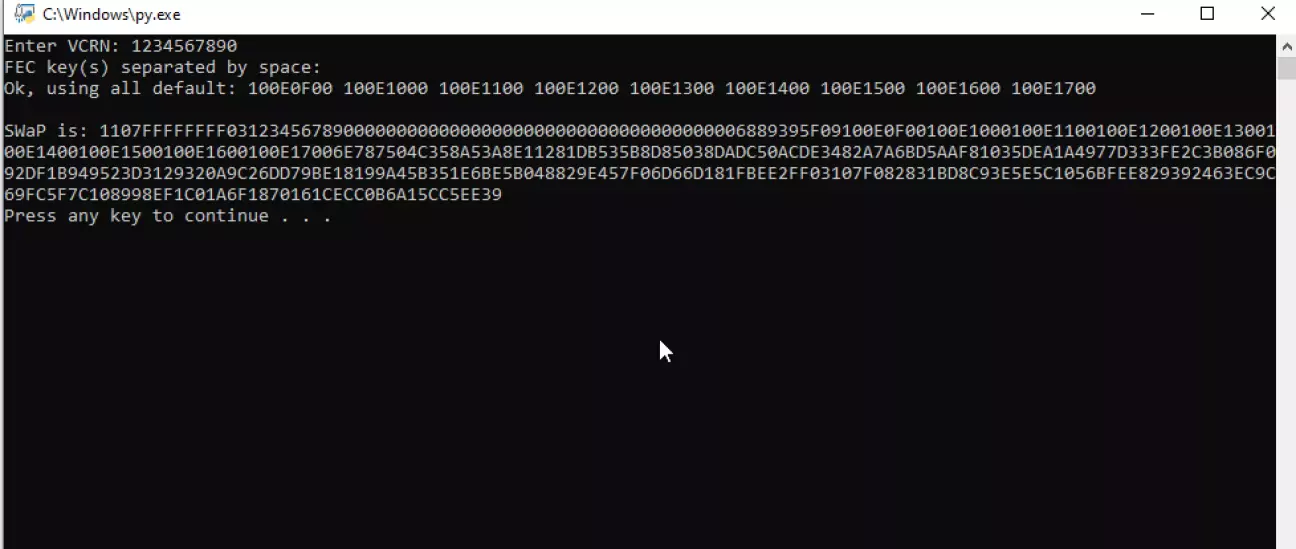

Генеруємо ключ SWaP за допомогою скрипту FecCalc.py.  Калькулятор написаний на python, то ж для функціонування скрипту необхідно, щоб у вас був встановлений дистрибутив python.


В якості вхідних даних для скрипту знадобиться наш VCRN-номер (Individualization characteristic) та список FEC-кодів (якщо натиснути Enter під час запиту на введення FEC, то за замовчуванням підставляються всі).



A5 module > 03.Measured values > Individualization characteristic






Отриманий SWAP треба тепер передати в камеру. Діємо за схемою:

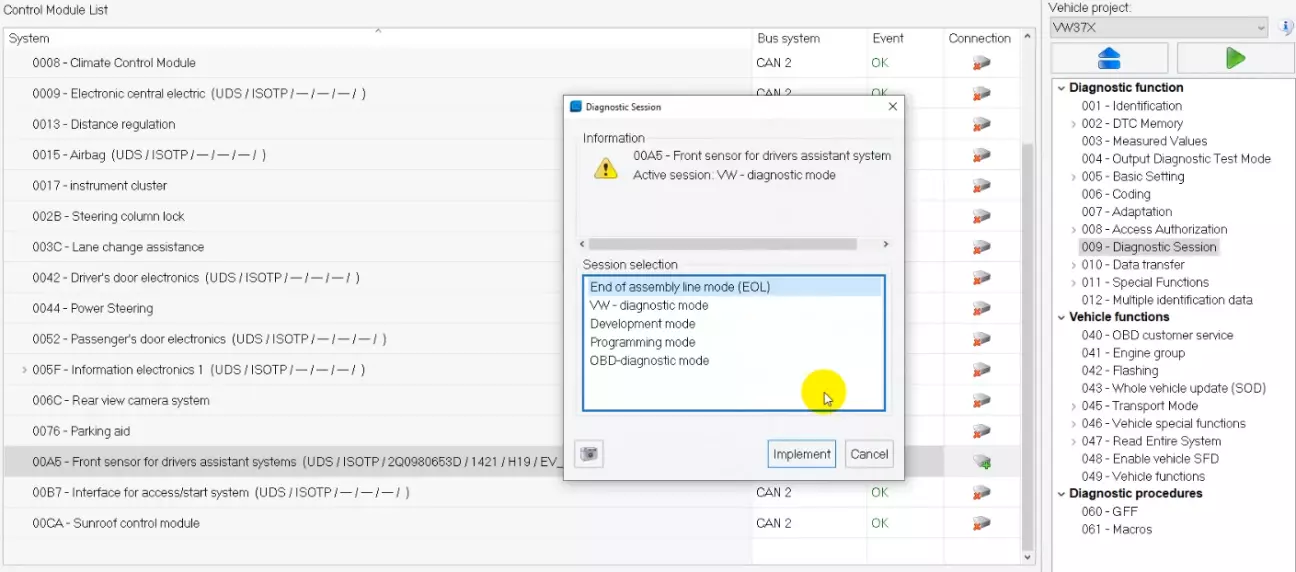

  • Блок 009 - Діагностичний сеанс → Режим при сході з конвеєра (EOL)

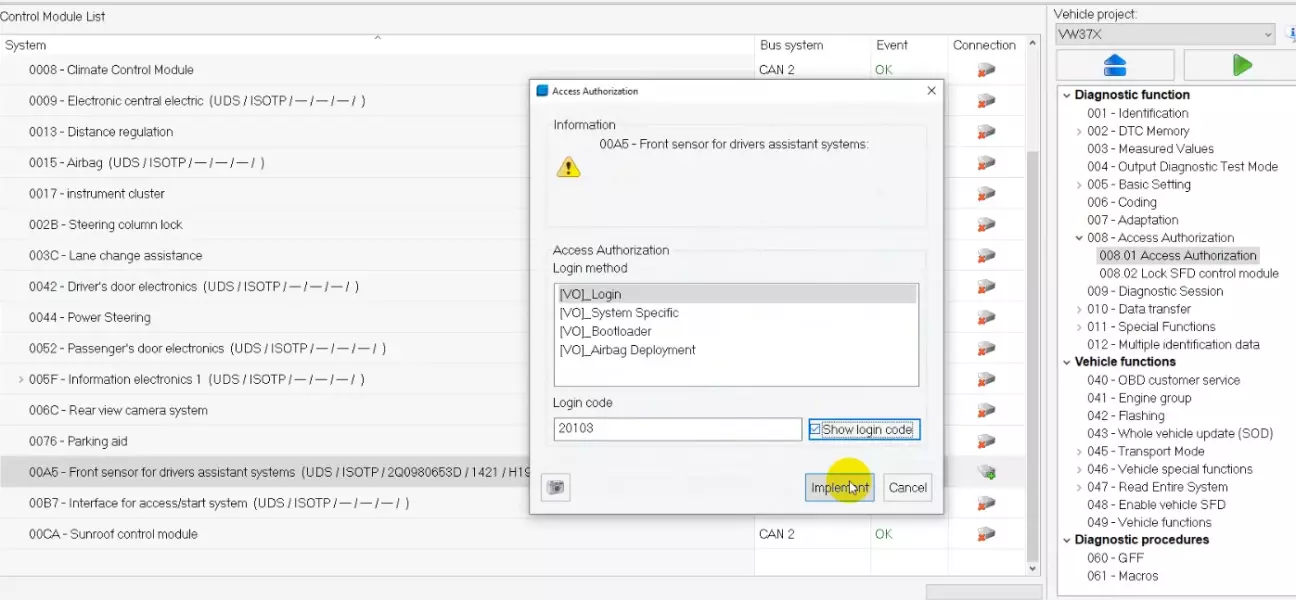

  • Блок 008 - Право доступу → код 20103

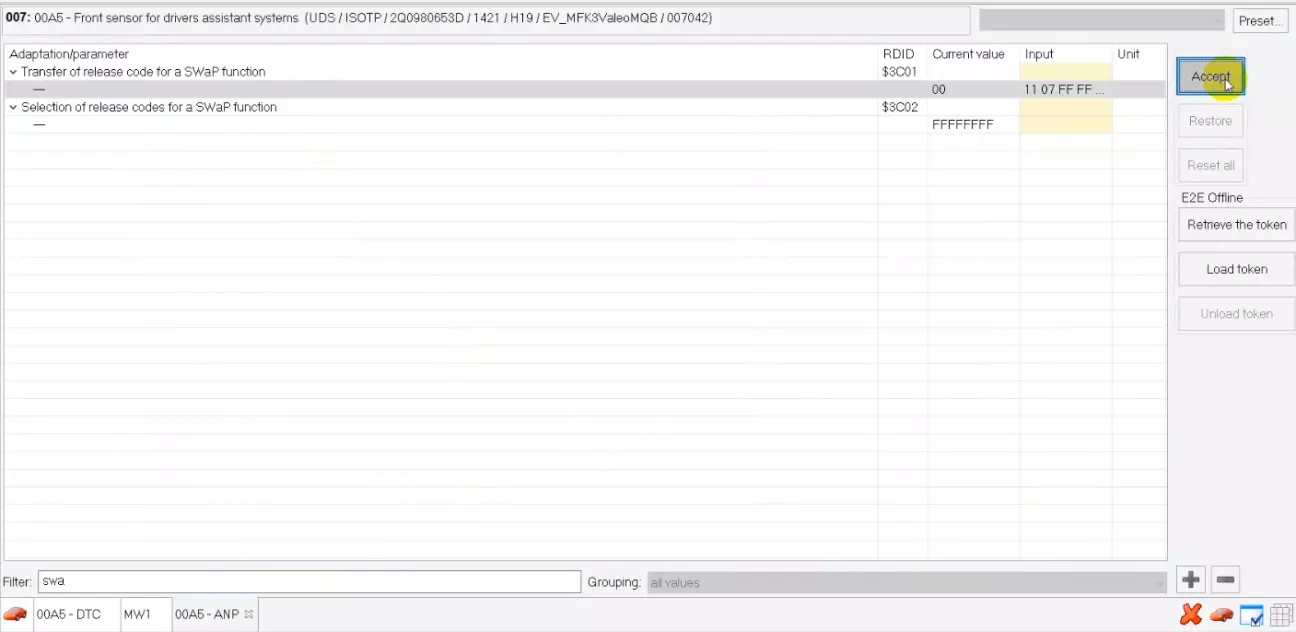

  • Блок 007 - Адаптації → Передача коду розблокування функції SWaP → введення згенерованого коду в поле «Введення даних»

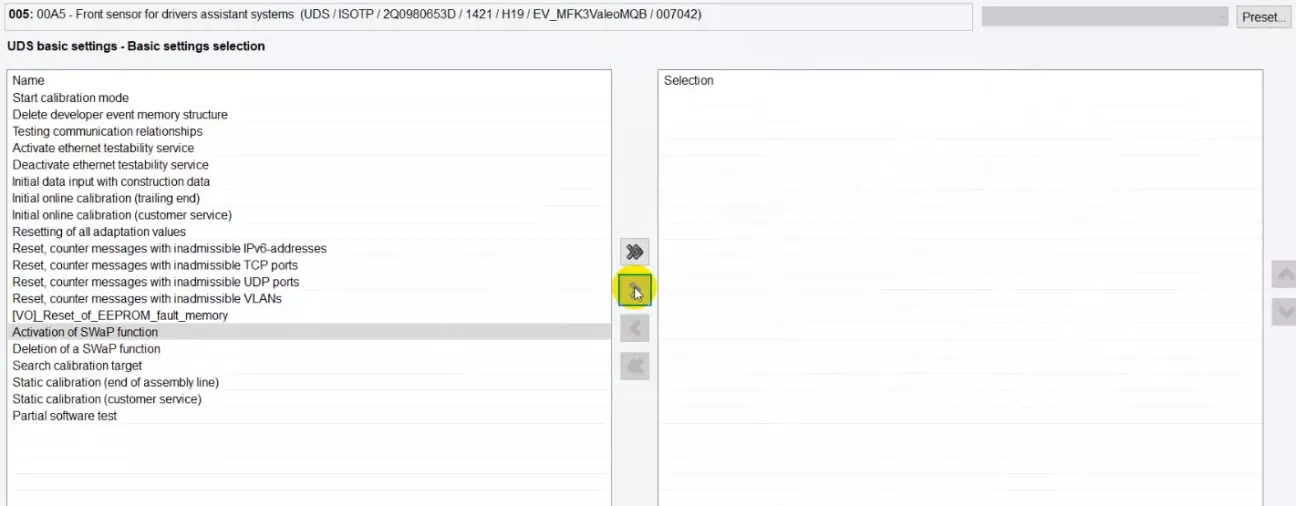

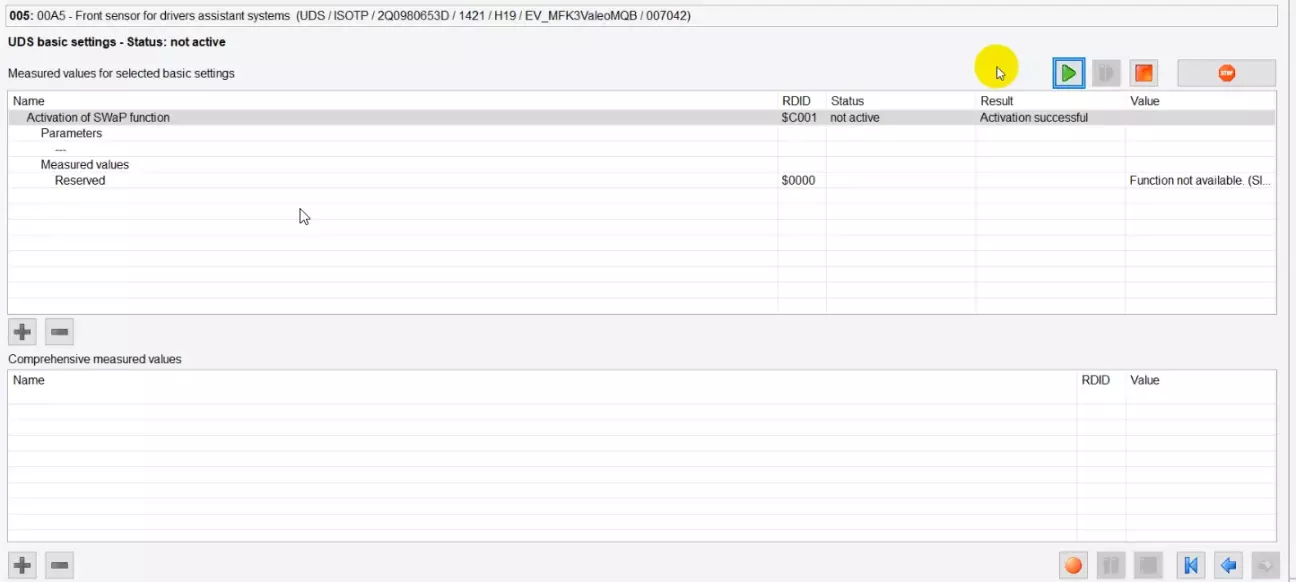

  • Блок 005 - Базова установка UDS → Розблокування функції SWaP

  • Блок 003 - Вимірювані величини → Статус усіх функцій SWaP

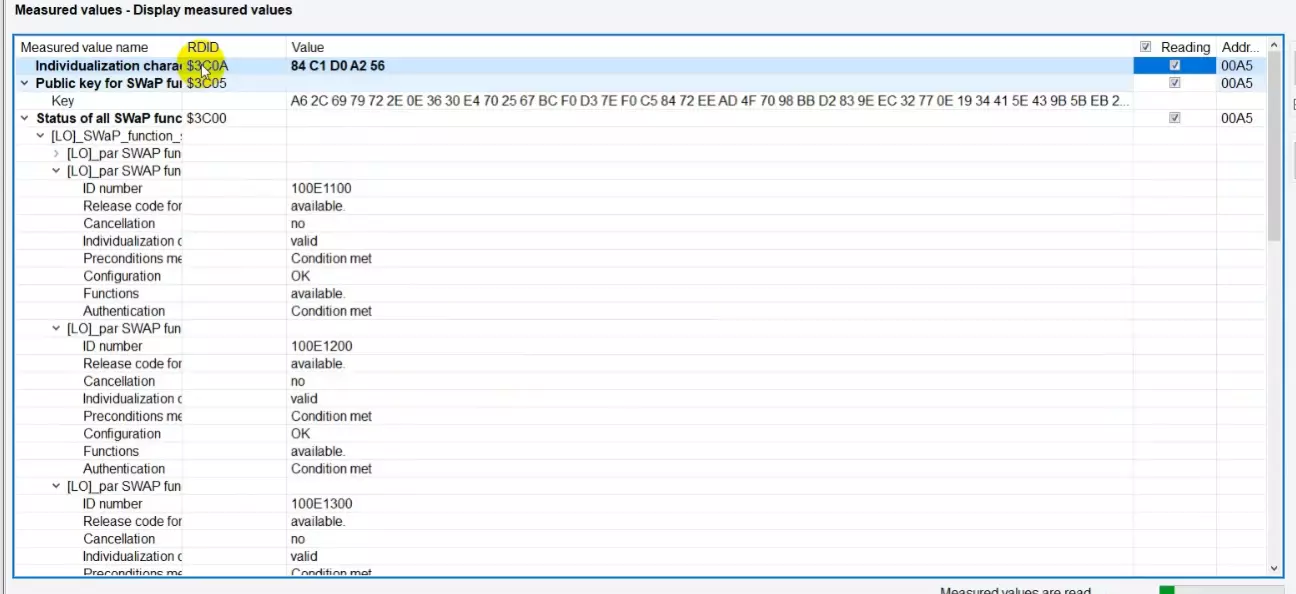

Перевіряємо "Status of all SWaP" у вимірюваних величинах. Усі статуси мають бути доступні.




Тут хочу зробити ремарку.

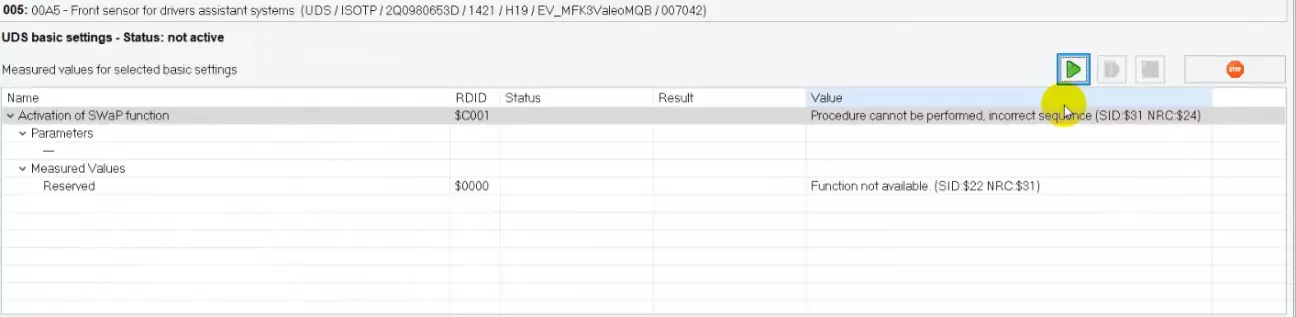

Оцей крок Базова установка UDS → Розблокування функції SWaP  мені не вдалося виконати на ODIS-E 17 та адаптері VNCI6154, декілька разів пробував перегенерювати свапи і отримував помилку - Процедура не може бути виконана:




Як крок відчаю, я спробував повторити те саме з ODIS-E 12 та адаптером VAS5054A. І тут мені відразу ця операція вдалася.


На цьому етапі камера готова до кодування та заливки параметрії. Допис вийшов занадто об'ємним, то ж винесу в окремий, бо там теж є нюанси.



SWAP-калькулятор та прошивки для отримання необхідного public key, виклав на диск
