Запис 83: Lane assist. Camera 2Q0 на Jetta 7. Монтаж. Епізод 1

Я їжджу на Volkswagen Jetta VII
Суми, Україна

Відразу перепрошую, але цей досвід буде описано в 3х частинах. Дві з них за монтаж і одна за кодування.


Спочатку я не планував встановлювати камеру асистентів, тим паче актуальну 2Q0. По заводу на SEL комплектації була присутня стара камера 3Q0. Але є в нашій тусовці схиблених джетоводів один пан (не буду тицяти пальцем - @Symbol ), який цей тюн давно собі виношував, і навіть запланував заміну скла під це діло. мене заміна скла зупиняла. Тому і камера особлива не цікавила.


Але час іде, і китайці запропонували рішення на основі монтажного комплекту камери асистентів від VW ID3.

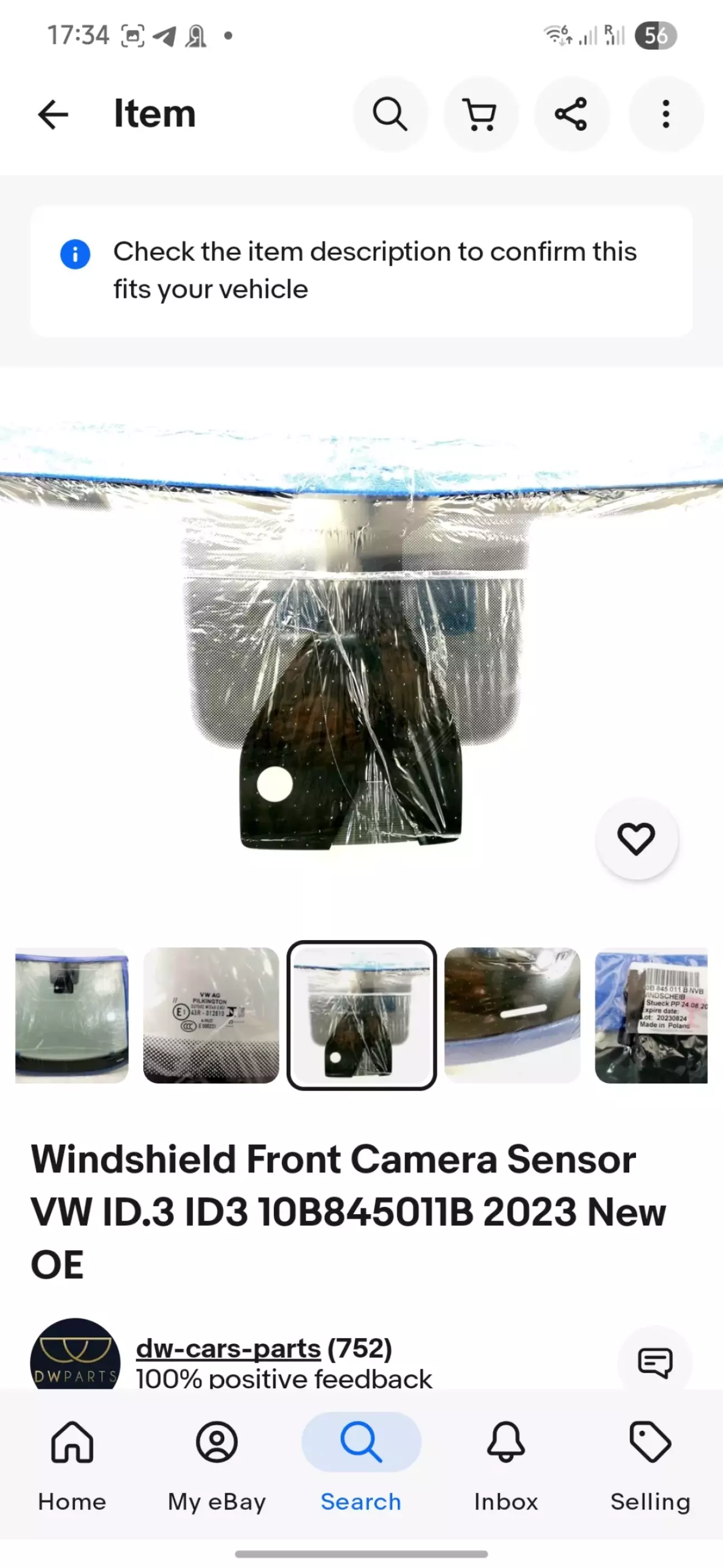

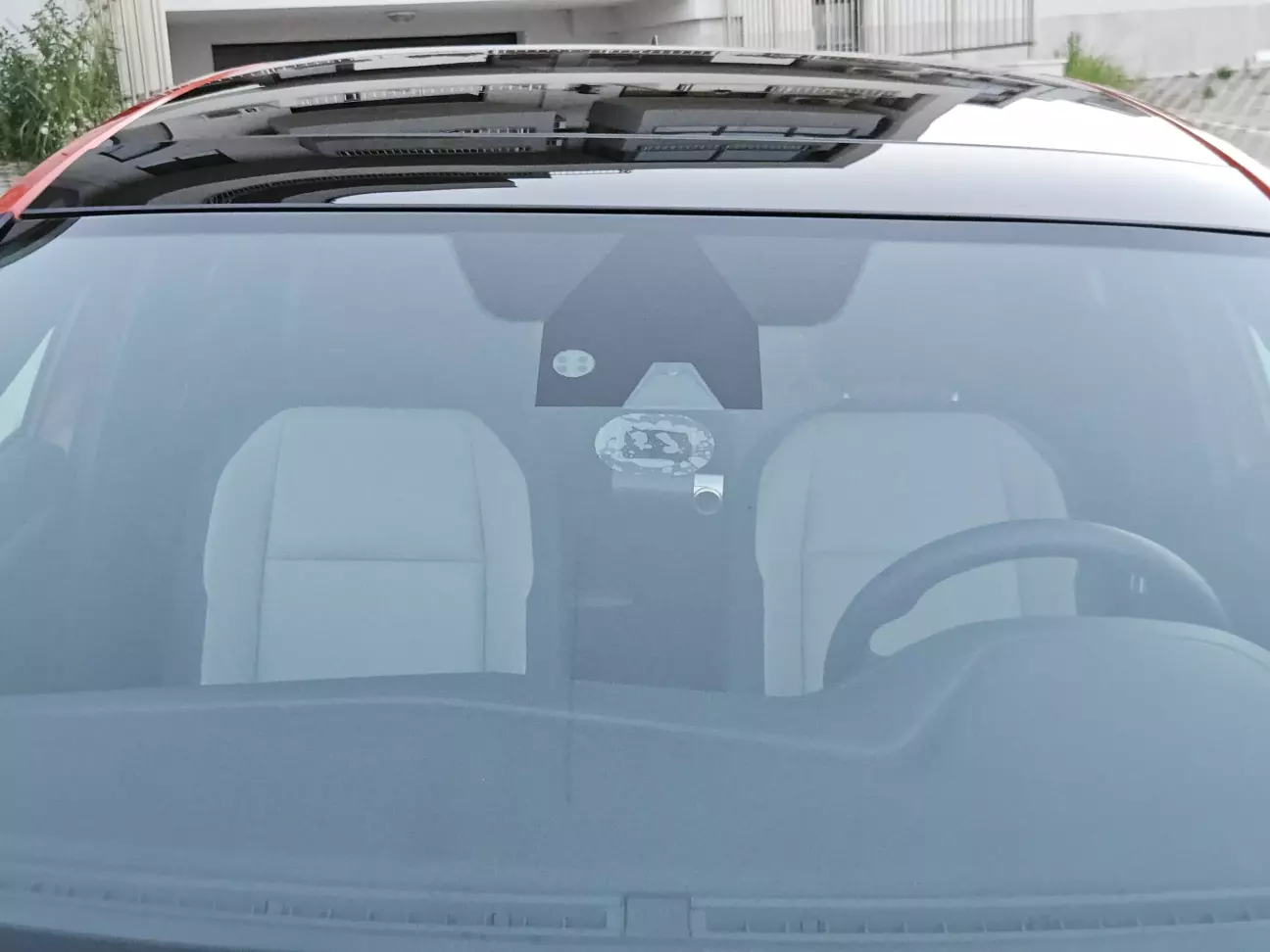

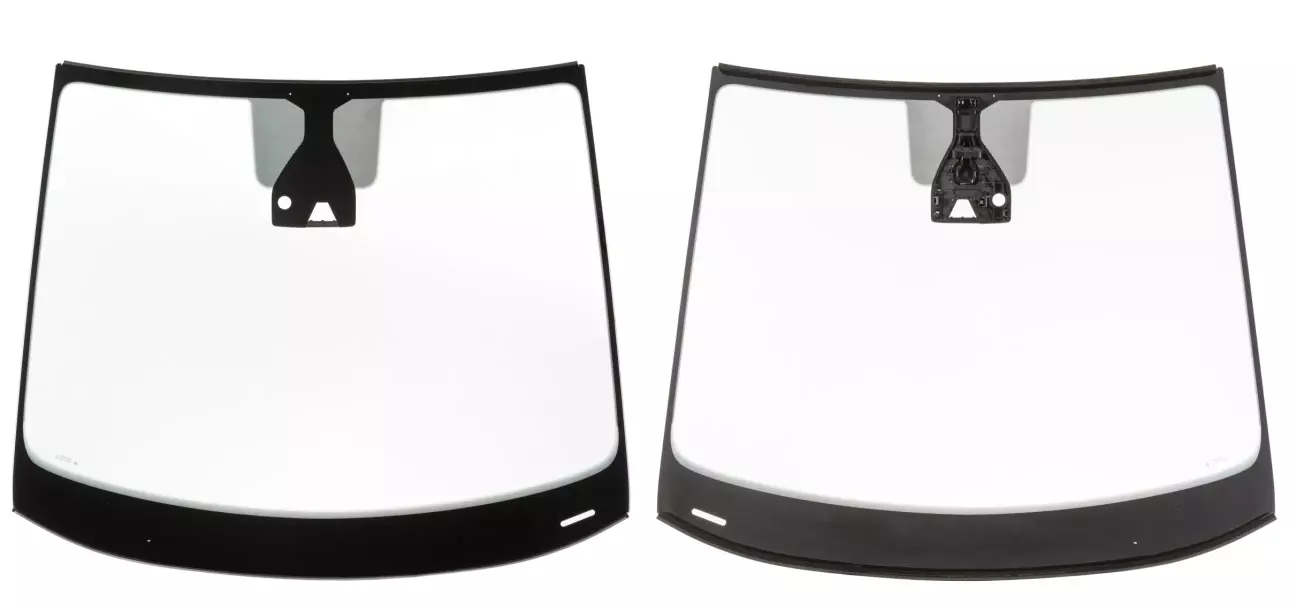

Лобаш ID3 виглядає наступним чином:




Як бачимо, тут камеру асистентів виробник розмістив під салонним дзеркалом, то ж можемо відтворити таке розміщення і на нашій джетті.

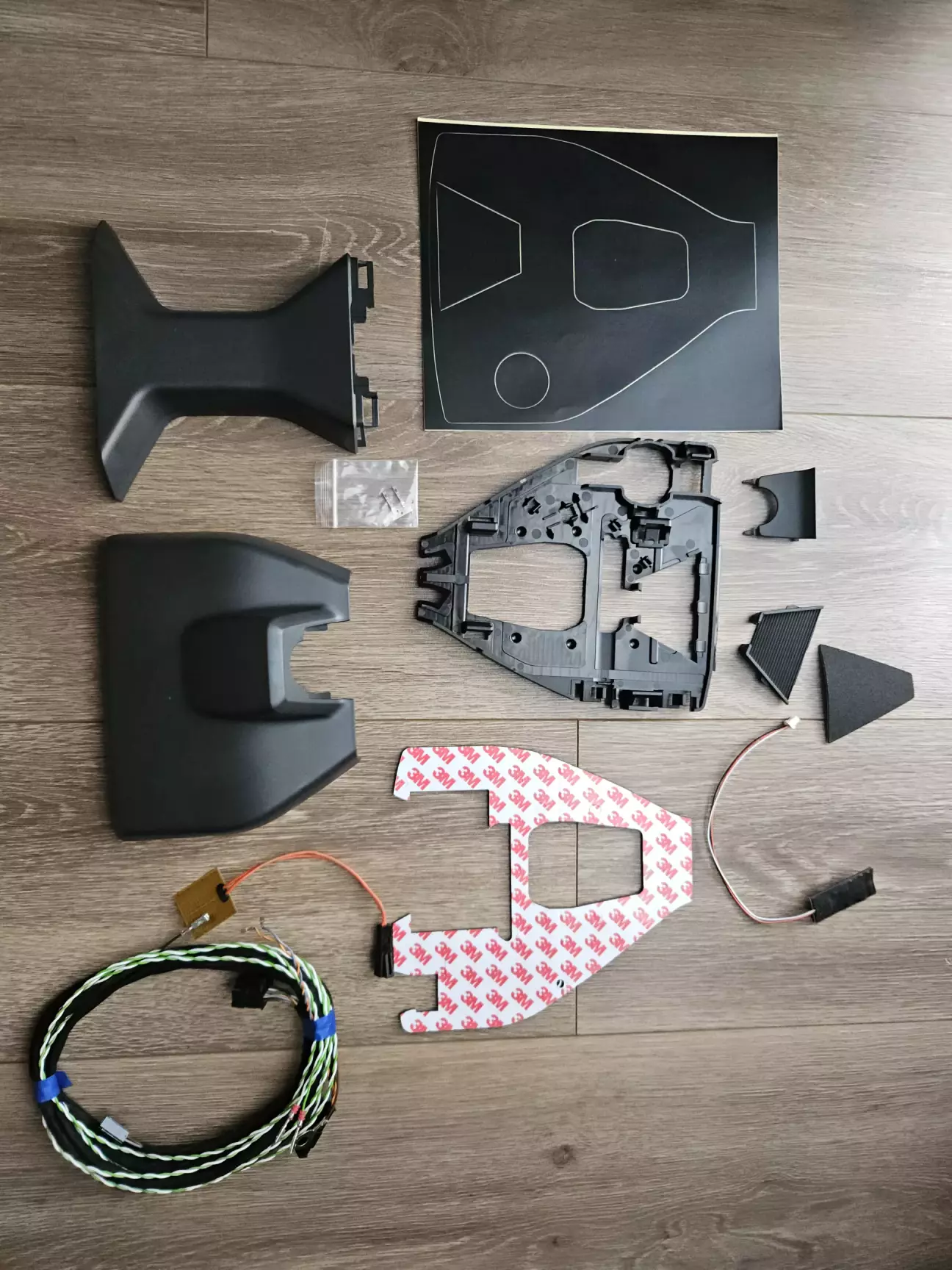

То ж на Алі був закуплений монтажний комплект пластику: тиць.


В чому його великий плюс порівняно з іншими пропозиціями, то це наявність коси дротів з правильним піном в блок запобіжників, та дротів до радару.




Піни для фішки радару вже з гумовими ущільнювачами:

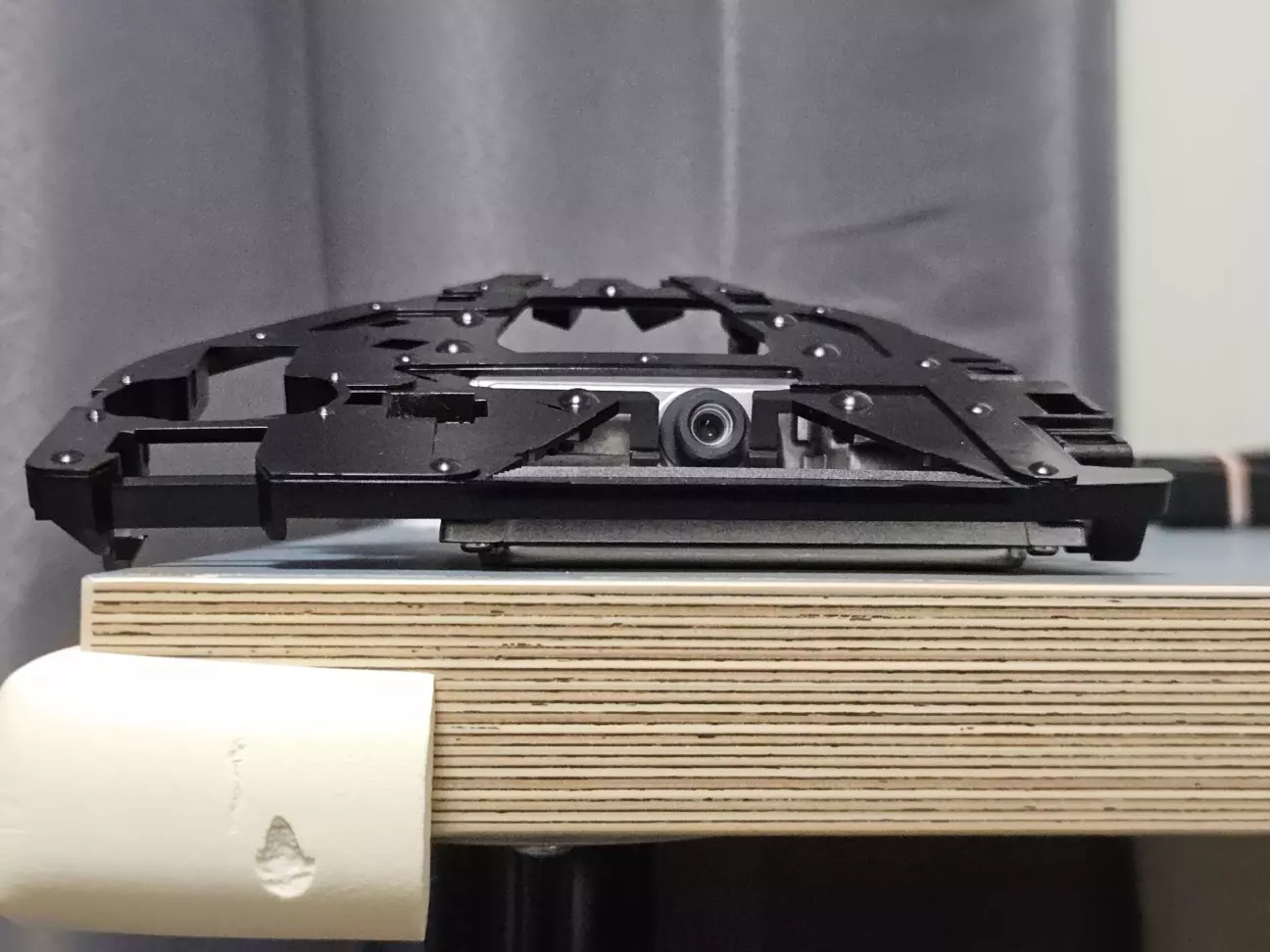

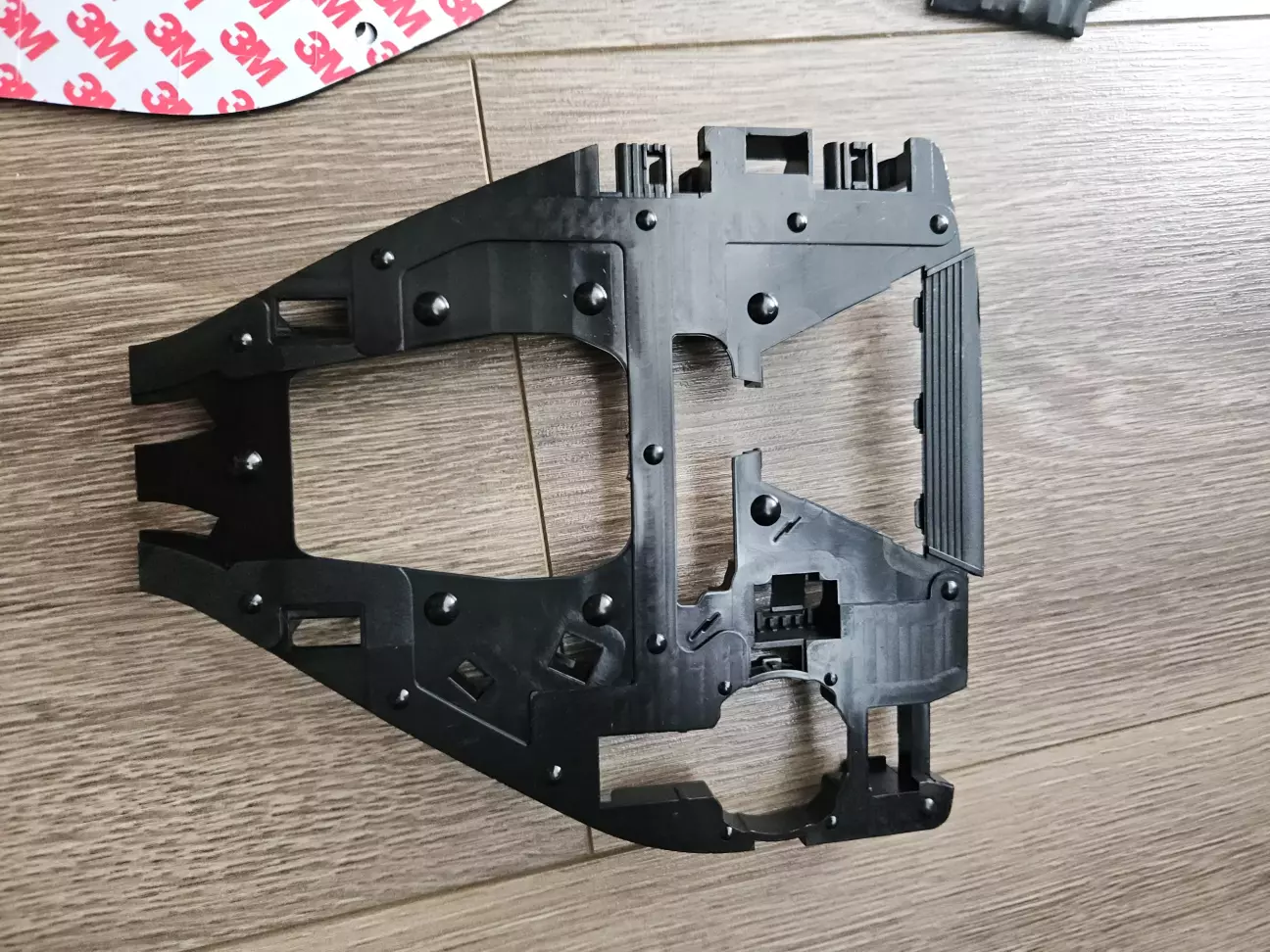

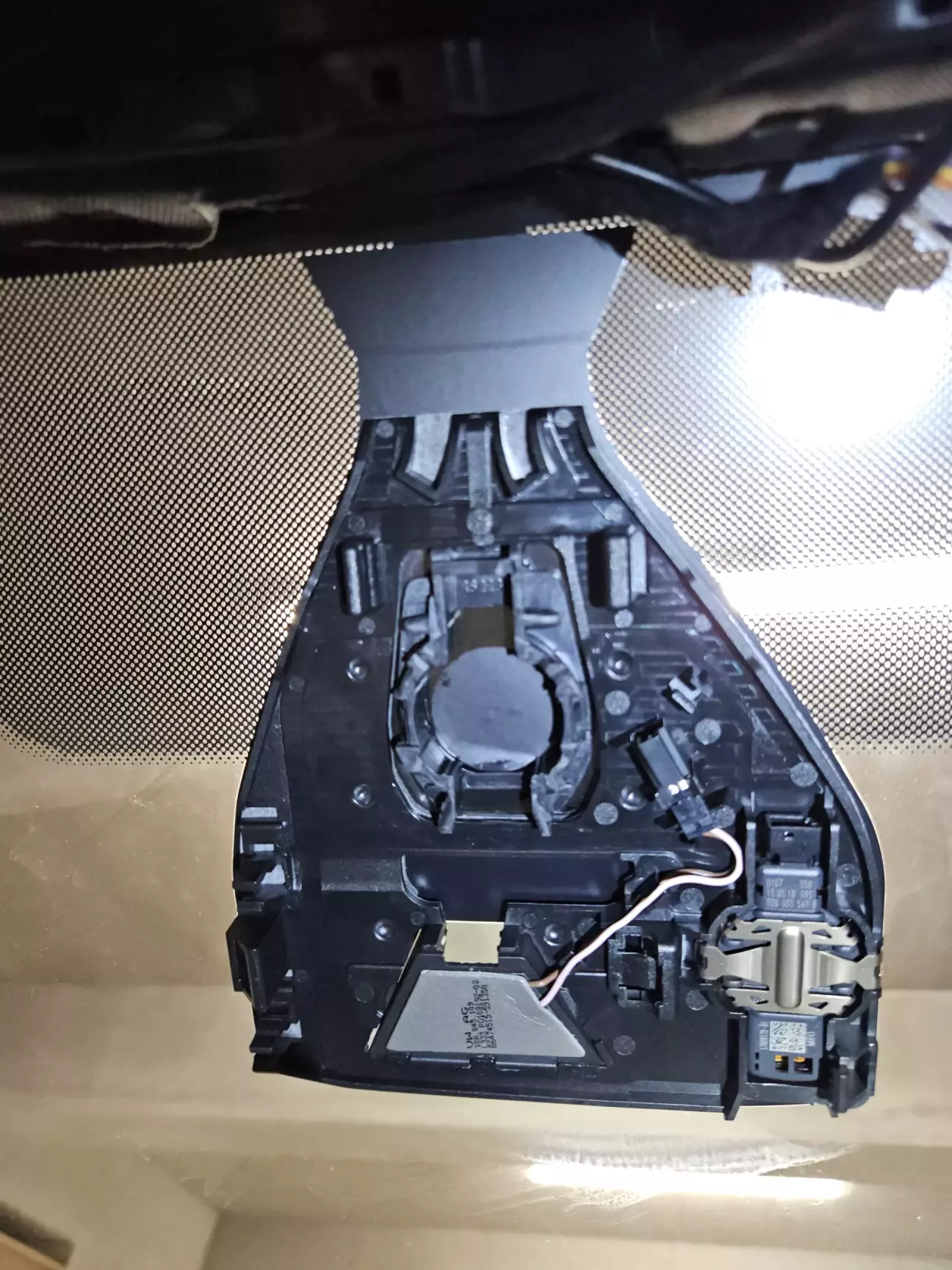

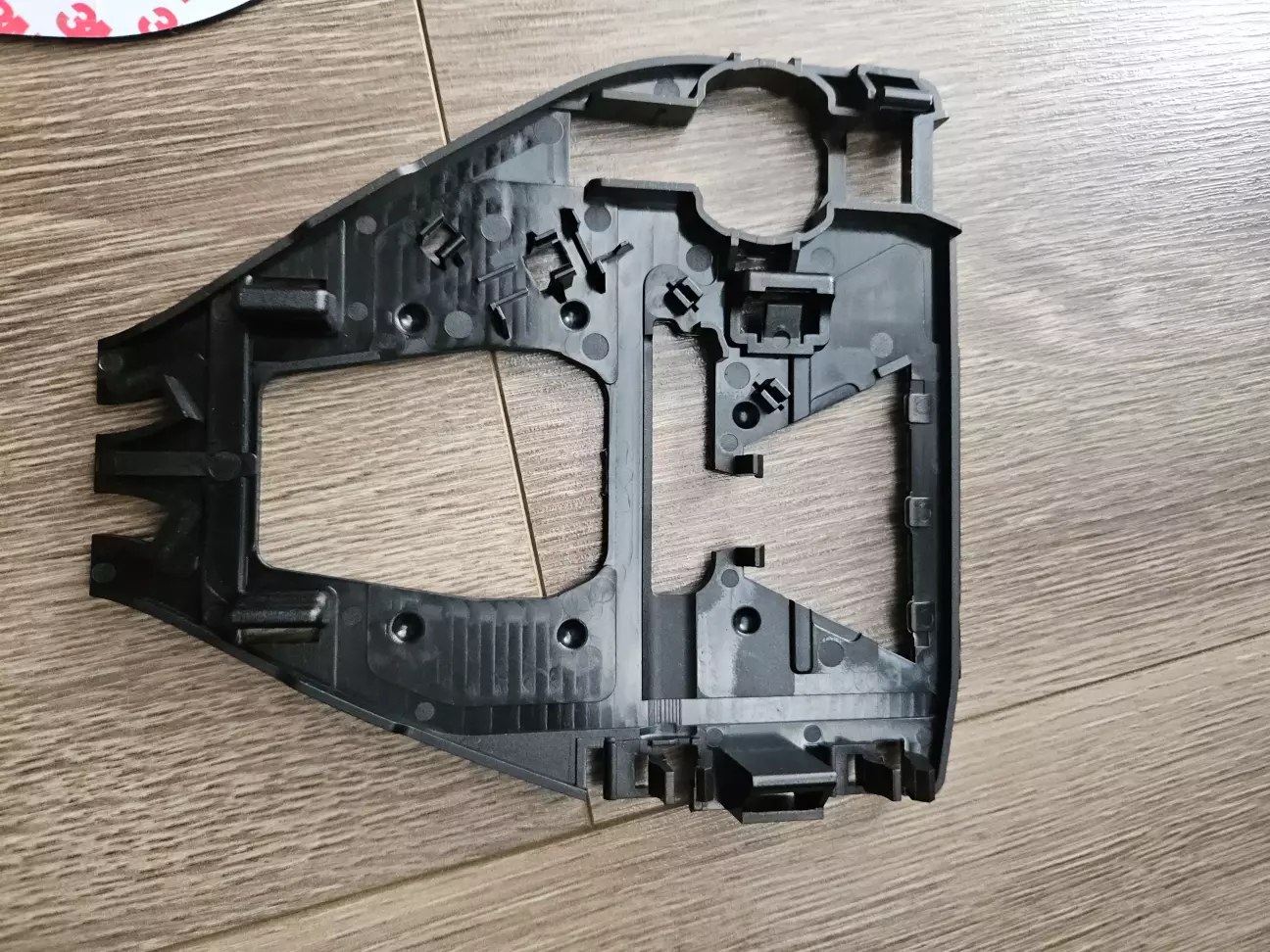

 Монтажна пластина на лобаш зблизька:






А от мат підігріву зони камеру одразу на смітник:

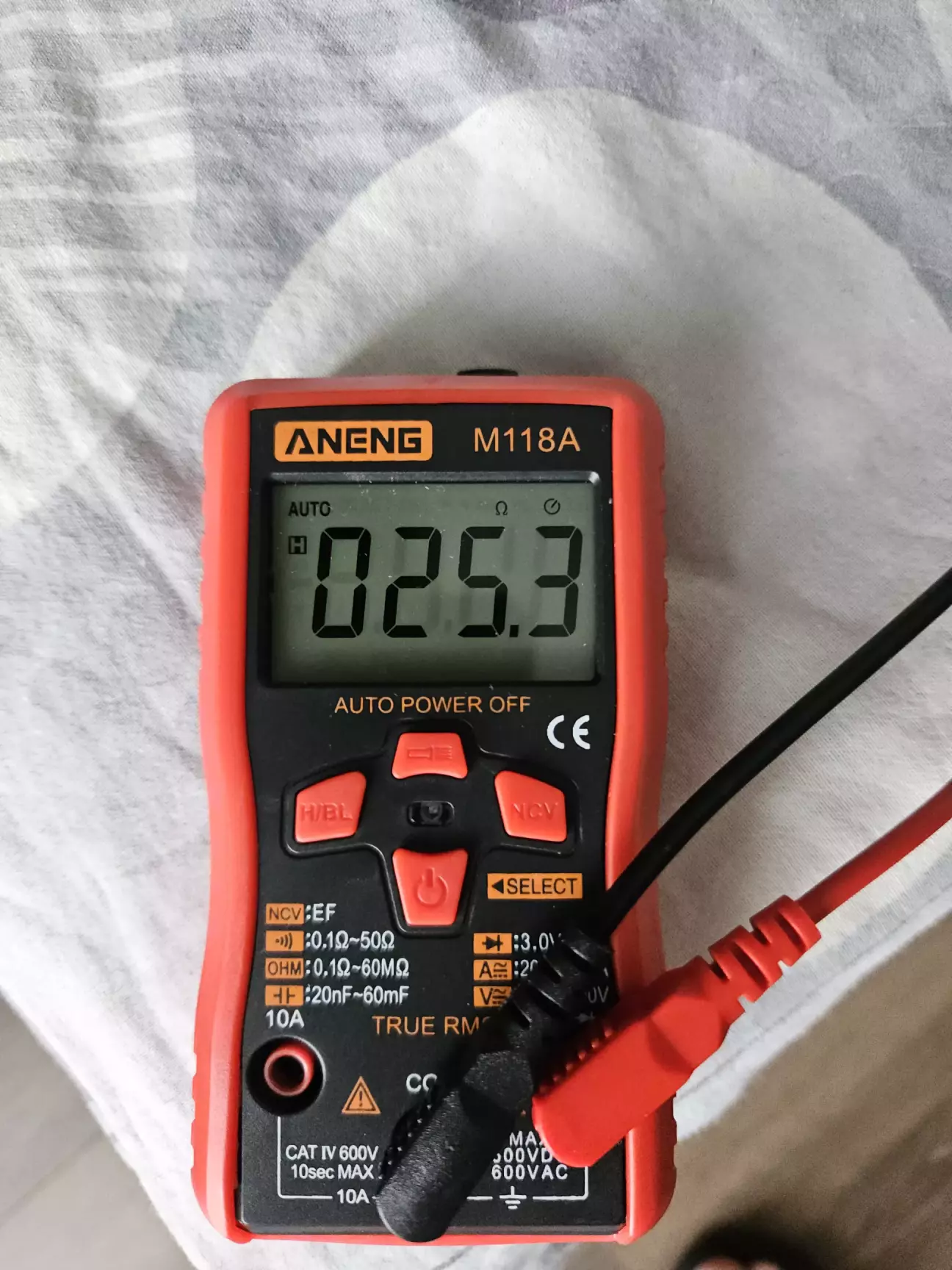

25 Ом - це робочий опір мату для камери 3Q0, з камерою 2Q0 він буде давати помилку.


Окремо фото облицювання камери не зробив, але поділюся номерками:


10D 868 437

10D 857 593 B

10D 857 185


То ж додатково треба закупити:

  • камеру, як не дивно: 2Q0 980 653 D
  • гелеву подушку під датчик світла/дощу: 8U0955609 - рекомендую тут. Гарної якості і дешево. Менш 2х не беріть! Або тільки якщо ви сильно впевнені в своїх скілах.
  • мат підігріву з правильним опором: 10A845109
  • фішки мама-папа з пінами для подовження проводки до датчику світла/дощу: 1-968700-1B та 1C0973119B:

Подивимося на ці скарби ближче.

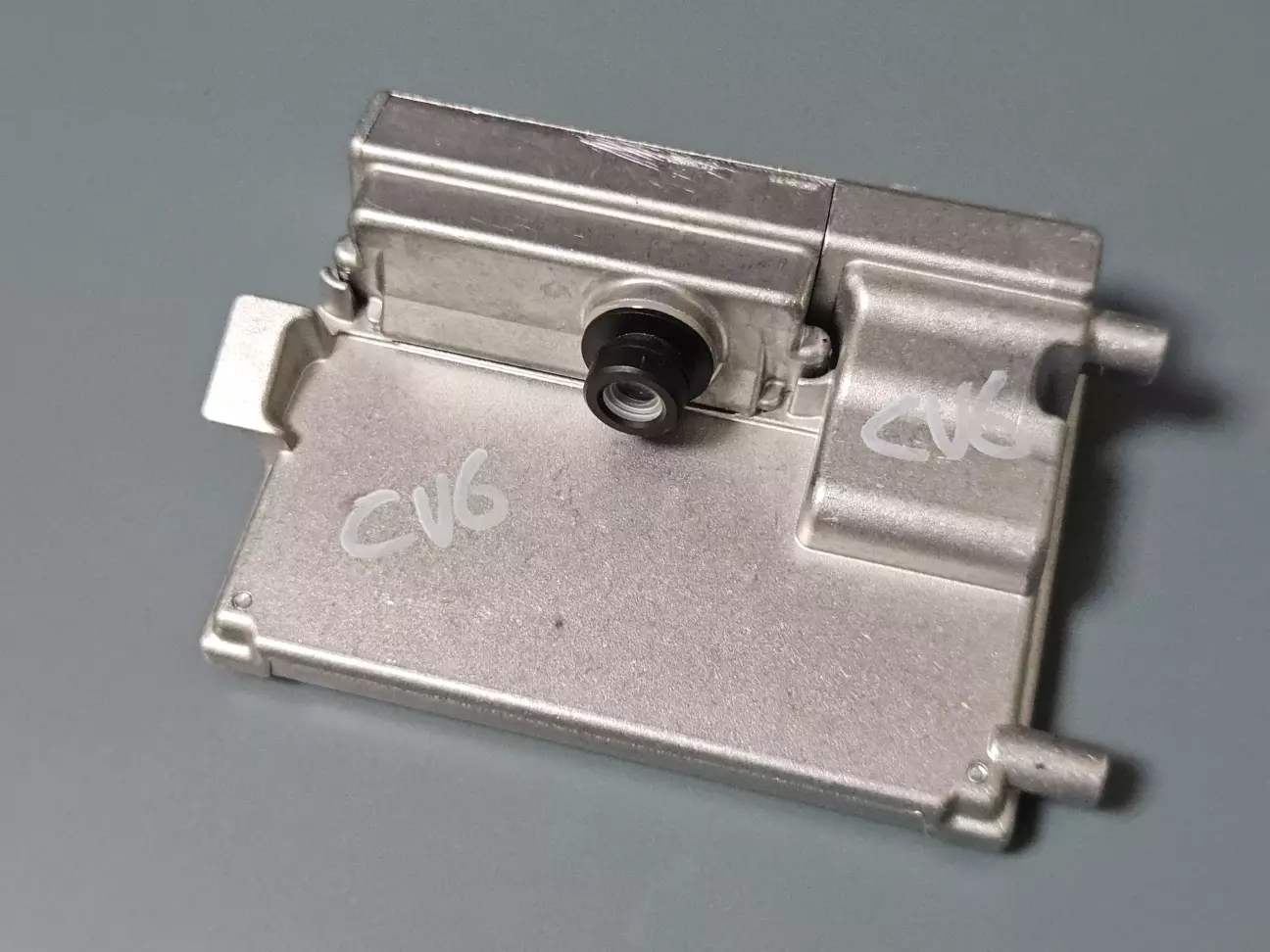

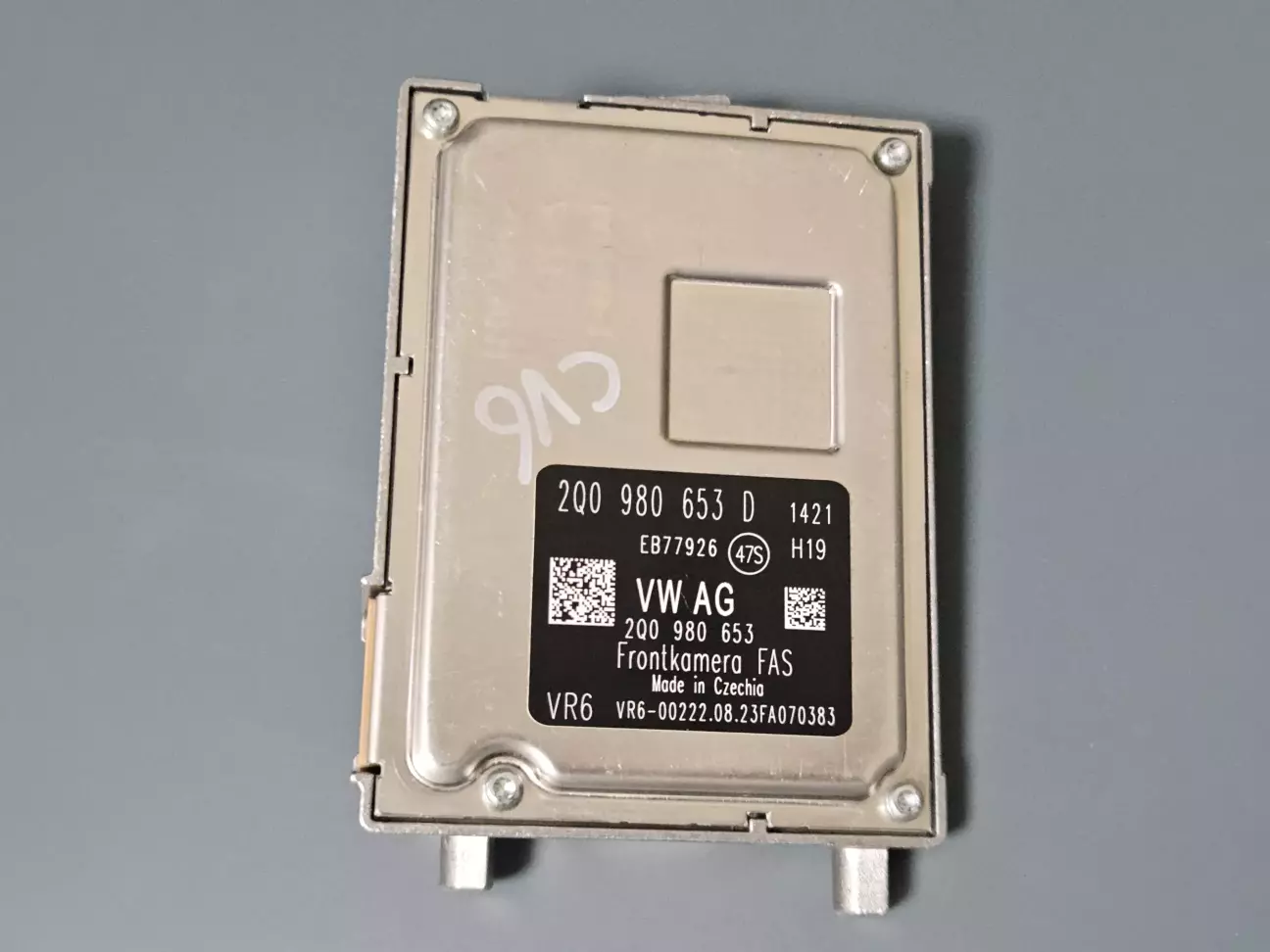

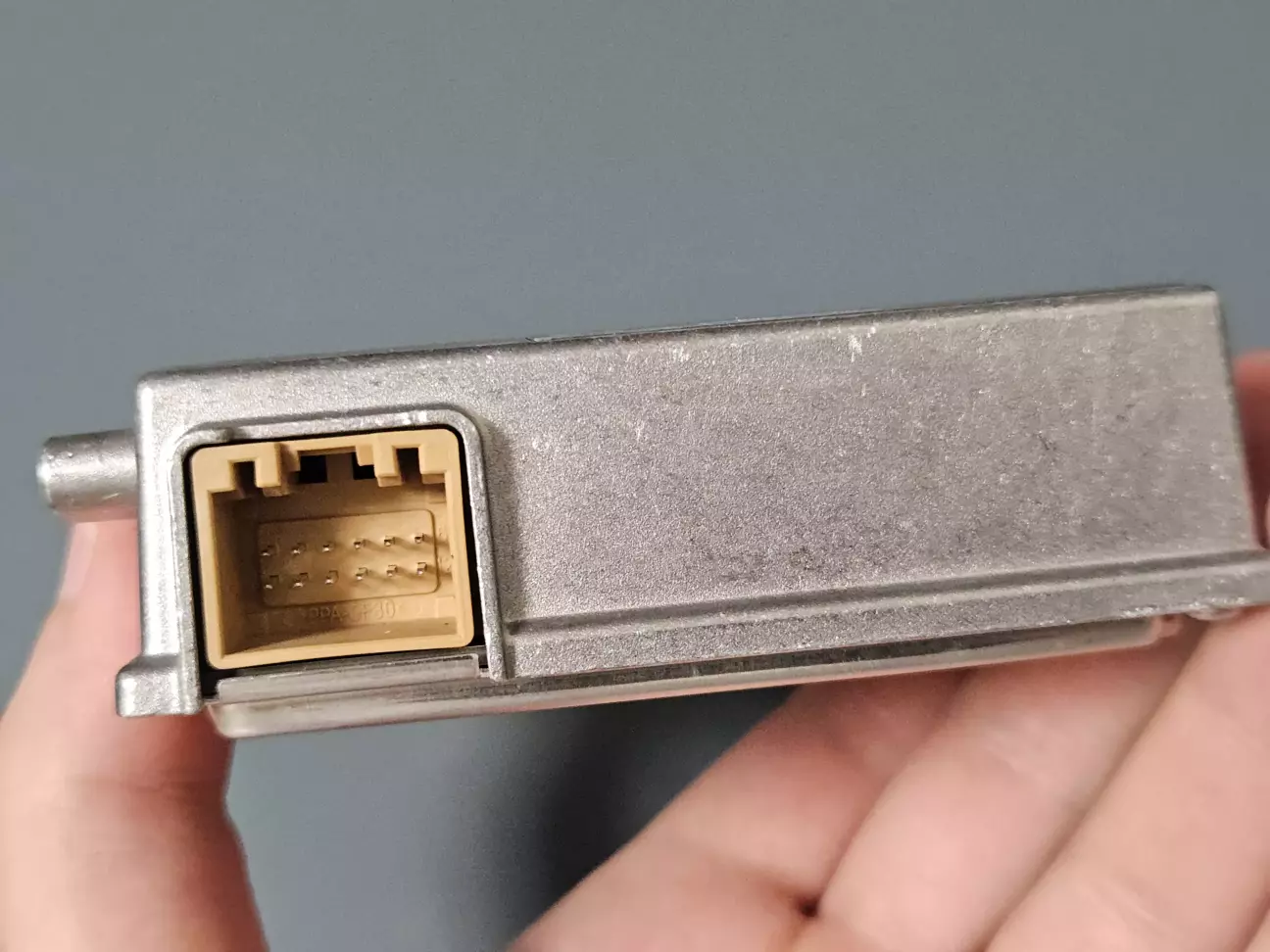

Камеру брав з найбільш актуальною прошивкою: 1421 на H19 залізі.

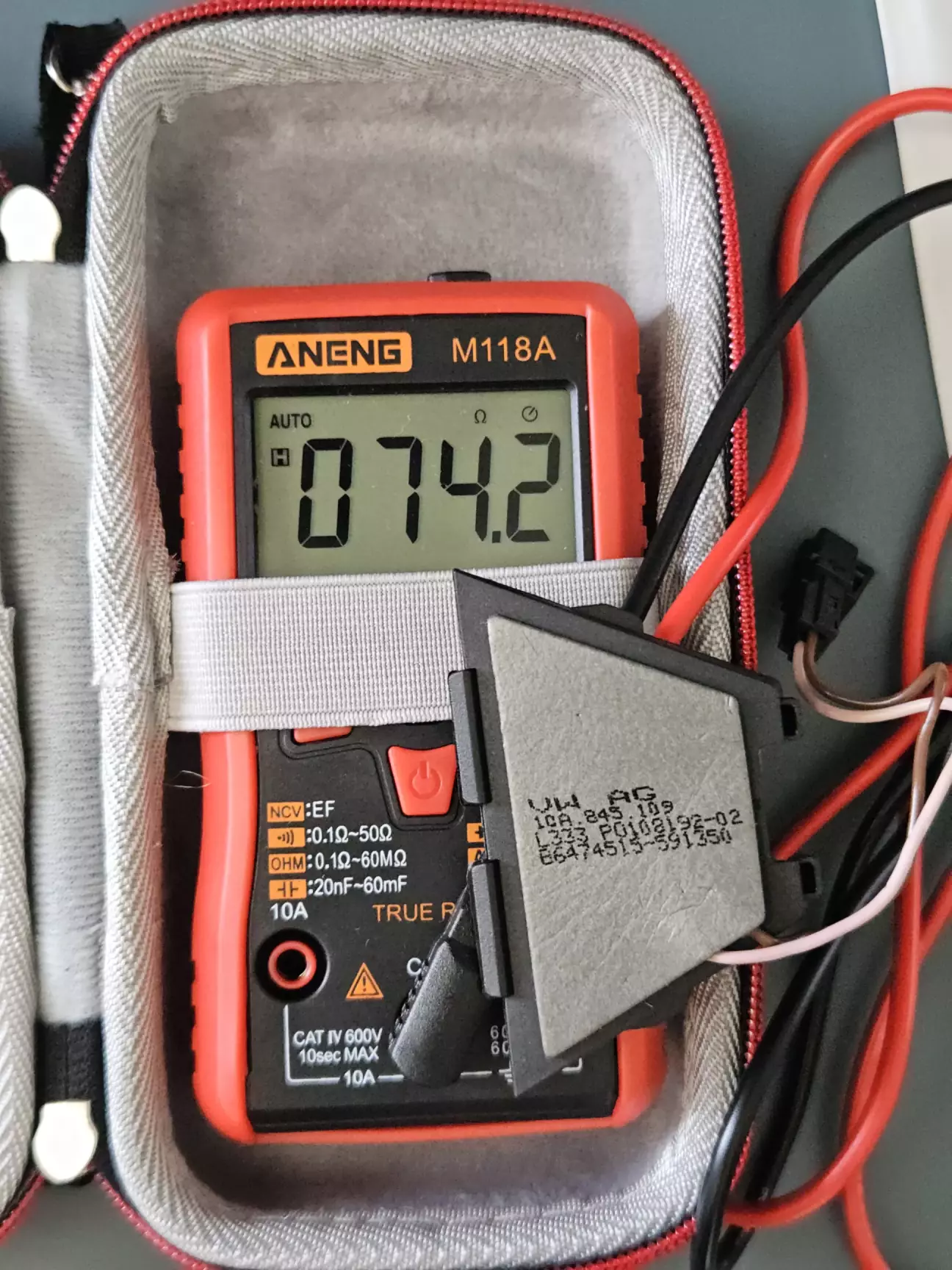

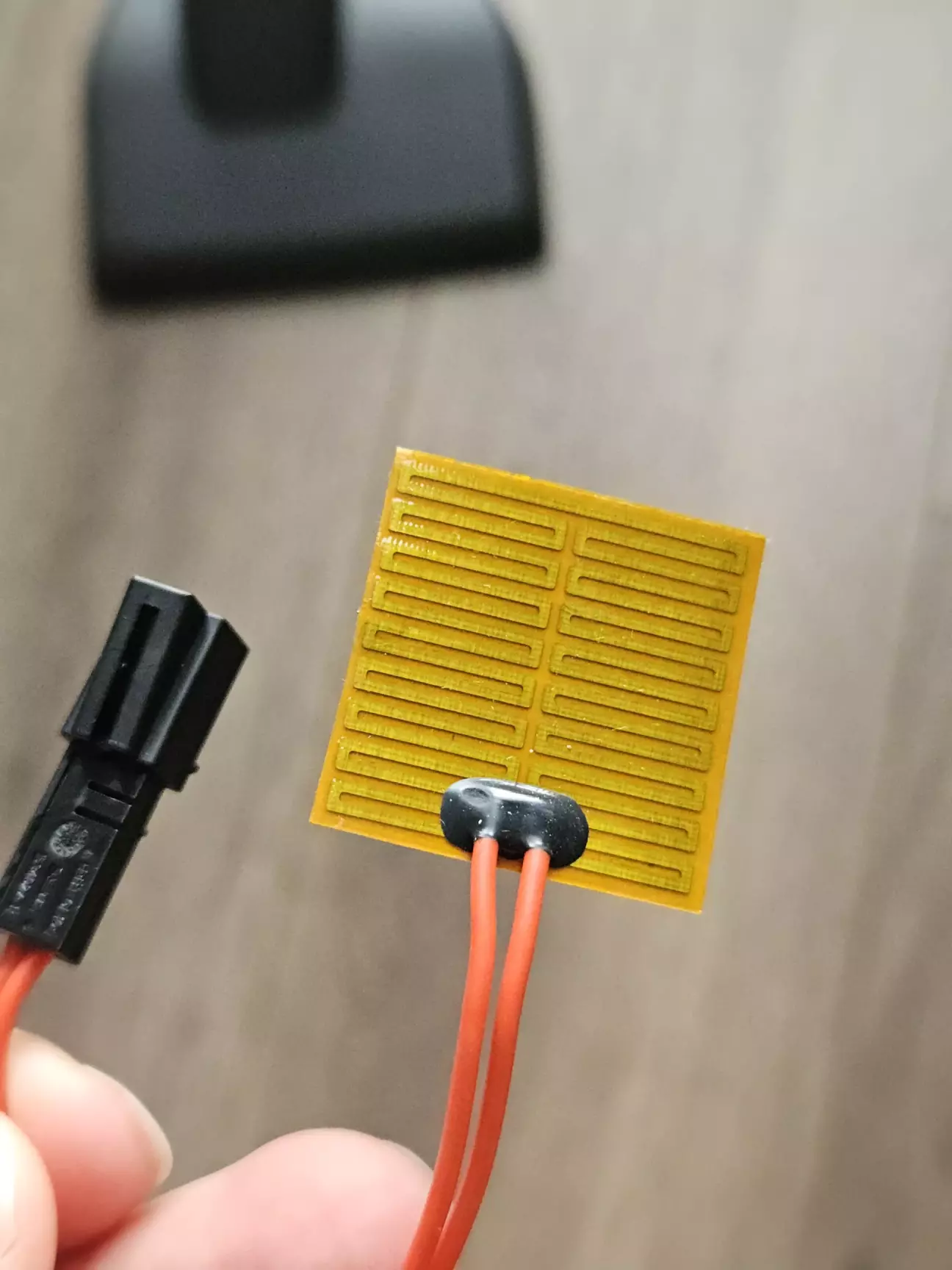

Мат підігріву. Наміряв 74 Ом.

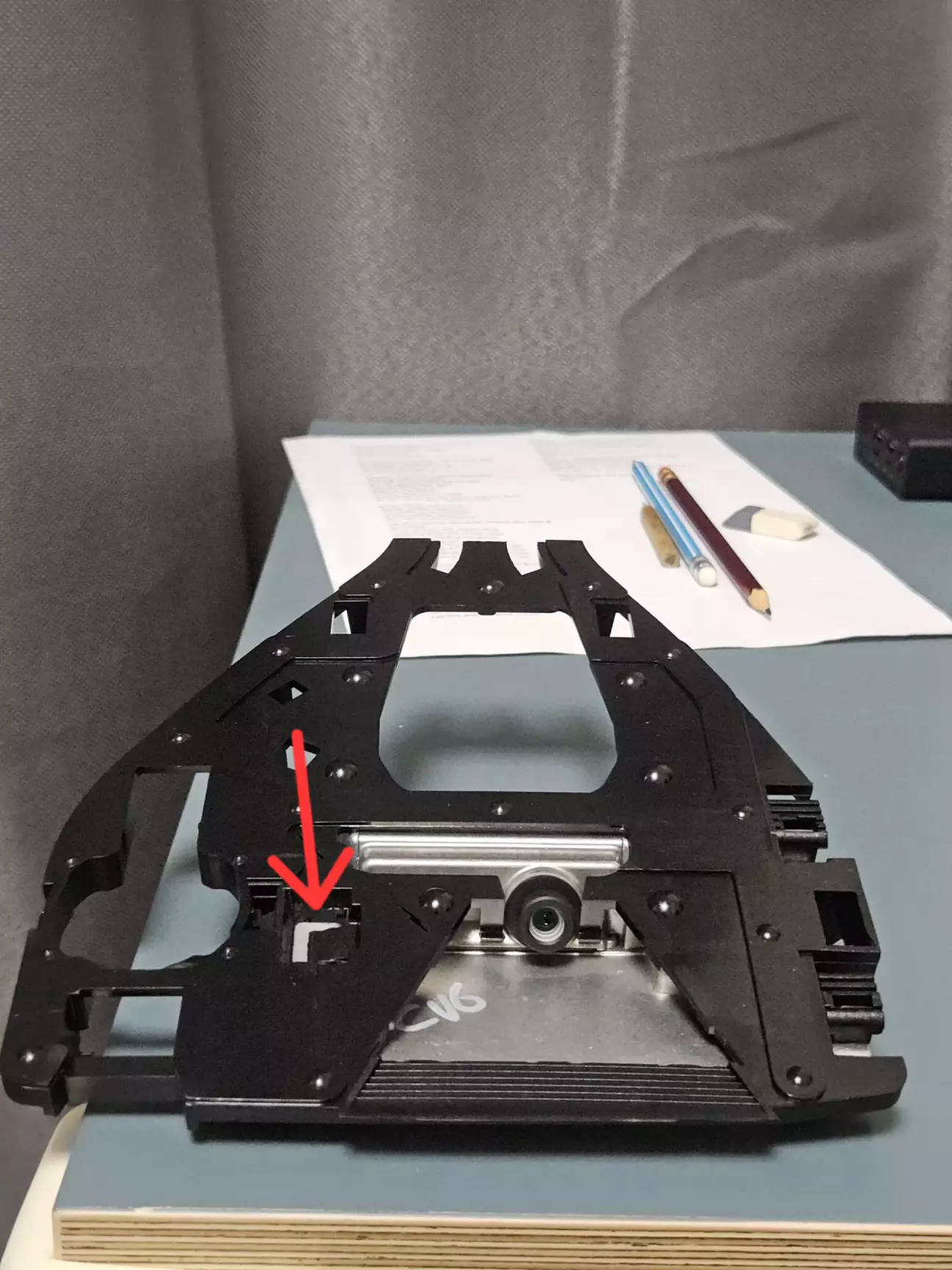

Ознайомившись з монтажною пластиною, було зроблено висновок, що одне з кріплень камери, треба доробити, в саме зрізати напливи пластику на одному з посадкових кріплень для камери. Інакше камера буде висіти під кутом.

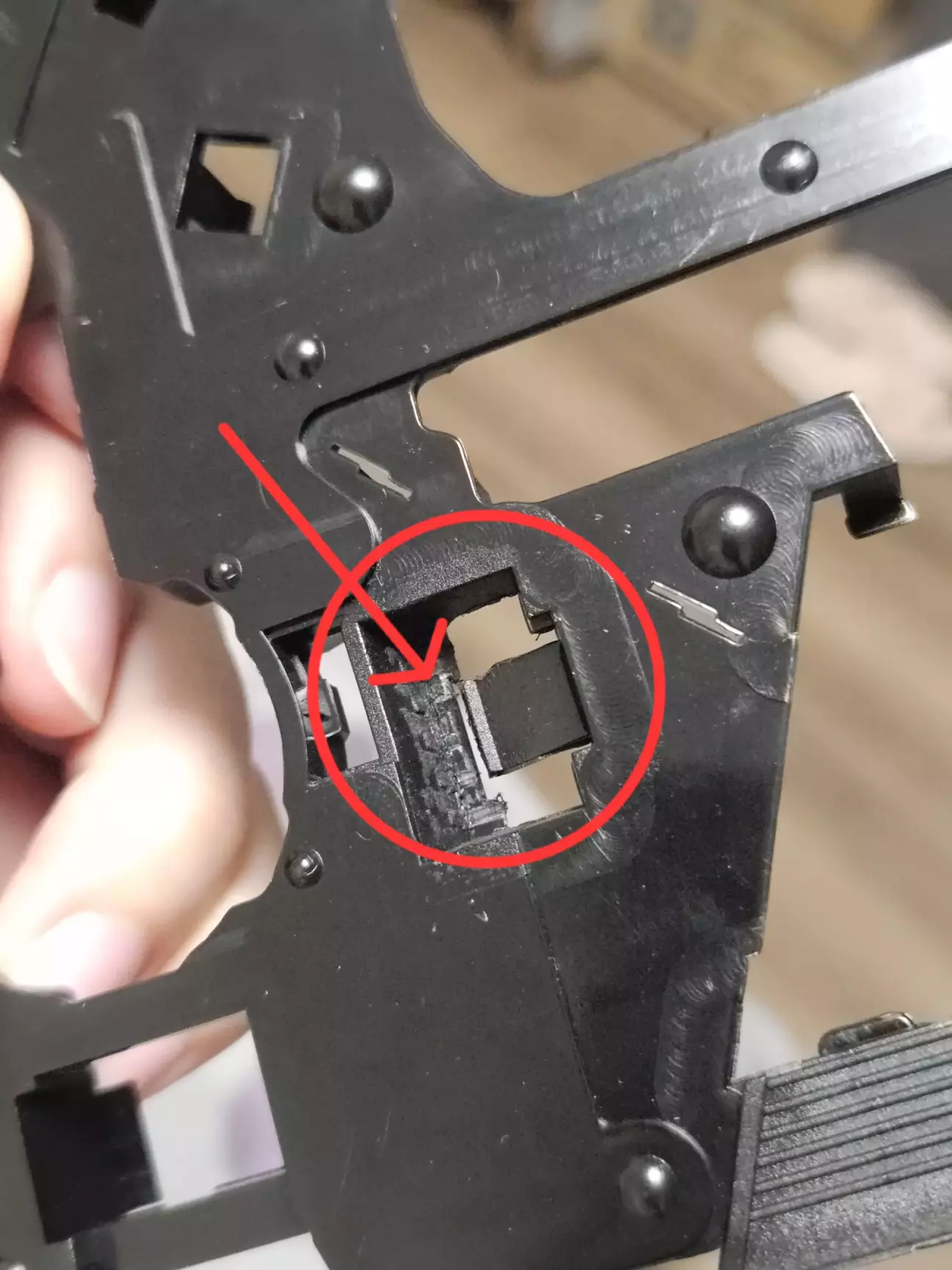

На фото місце виділив червоним, тут вже я сточив:







Тепер рівно.

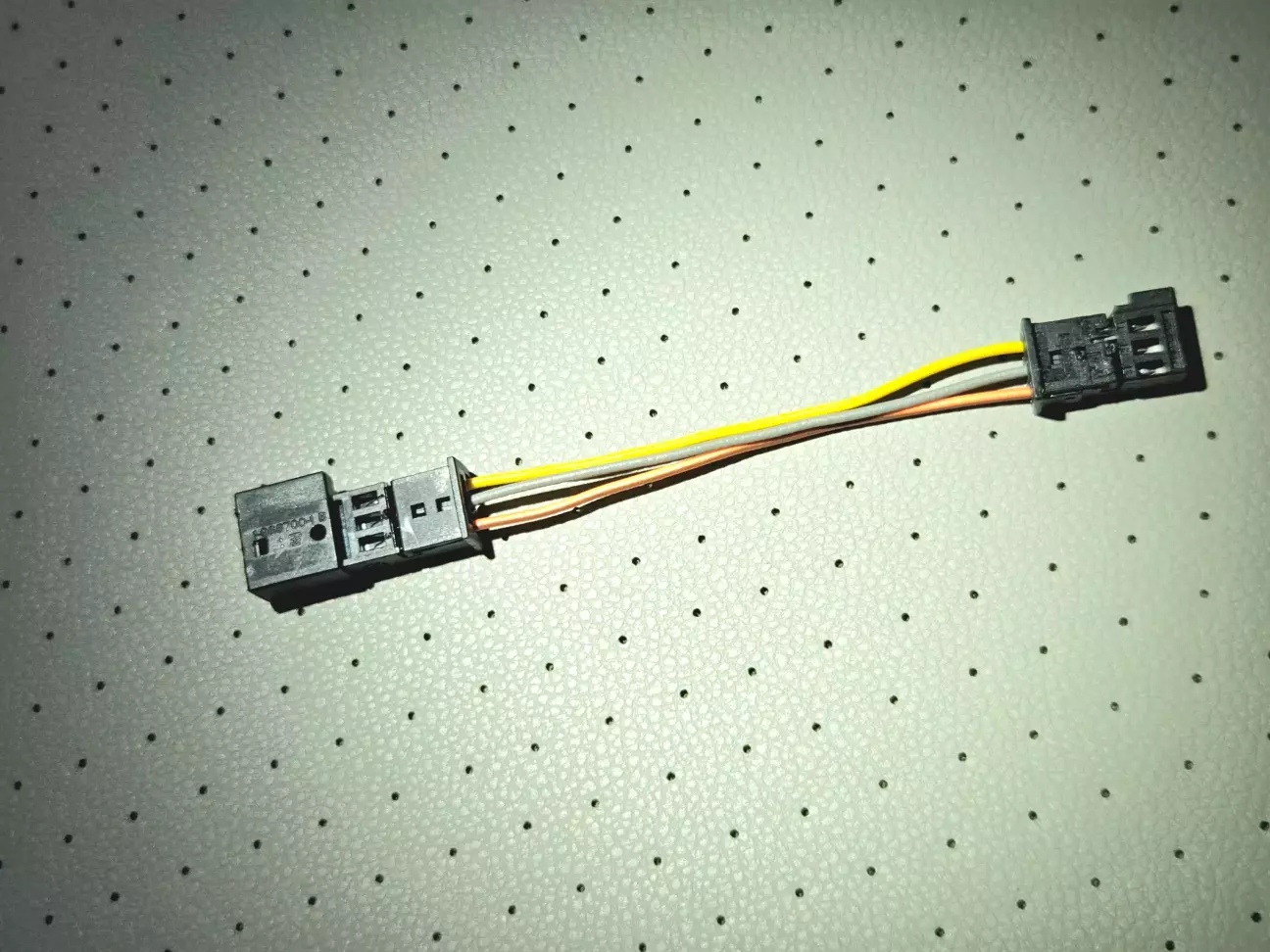

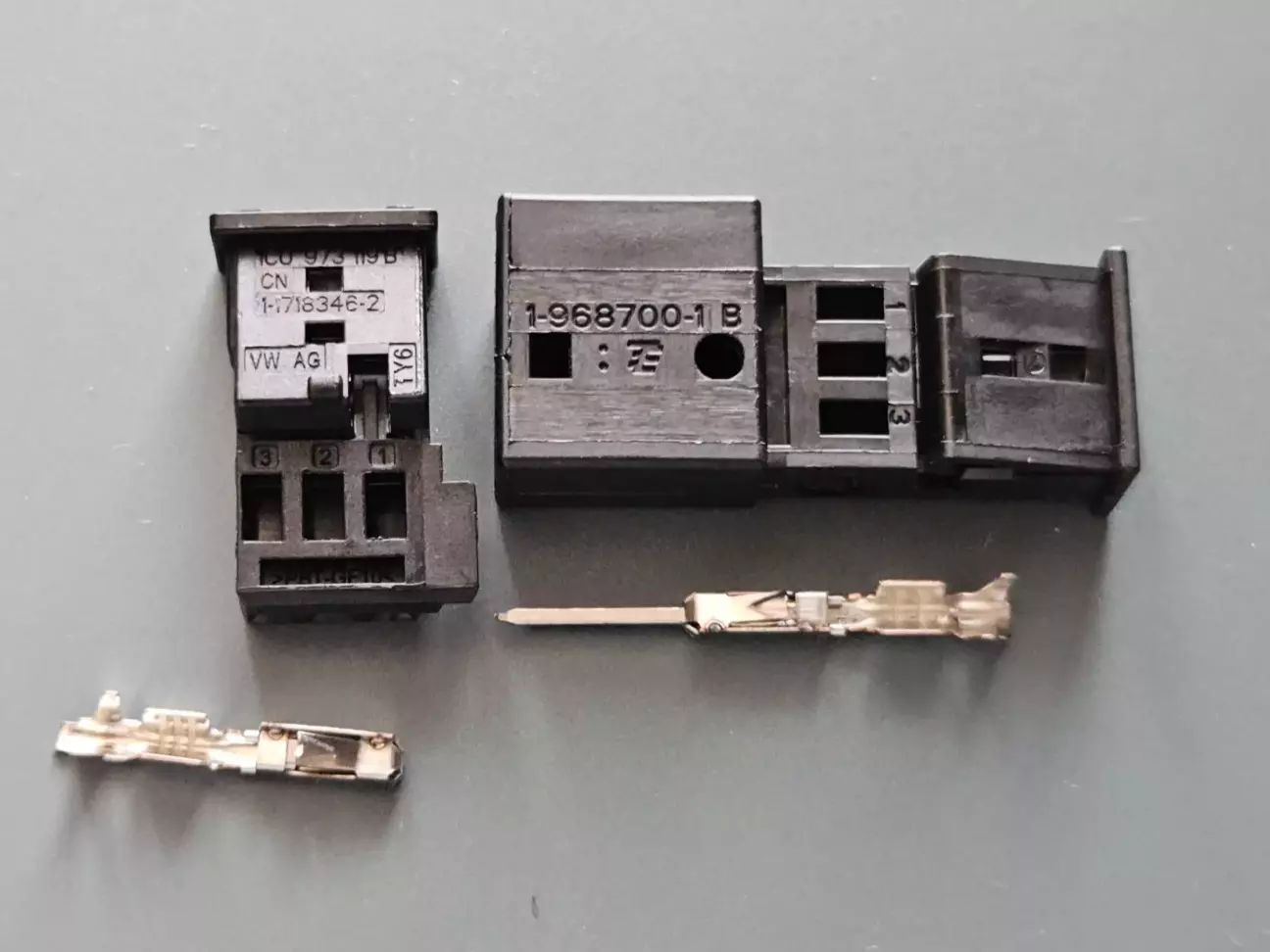

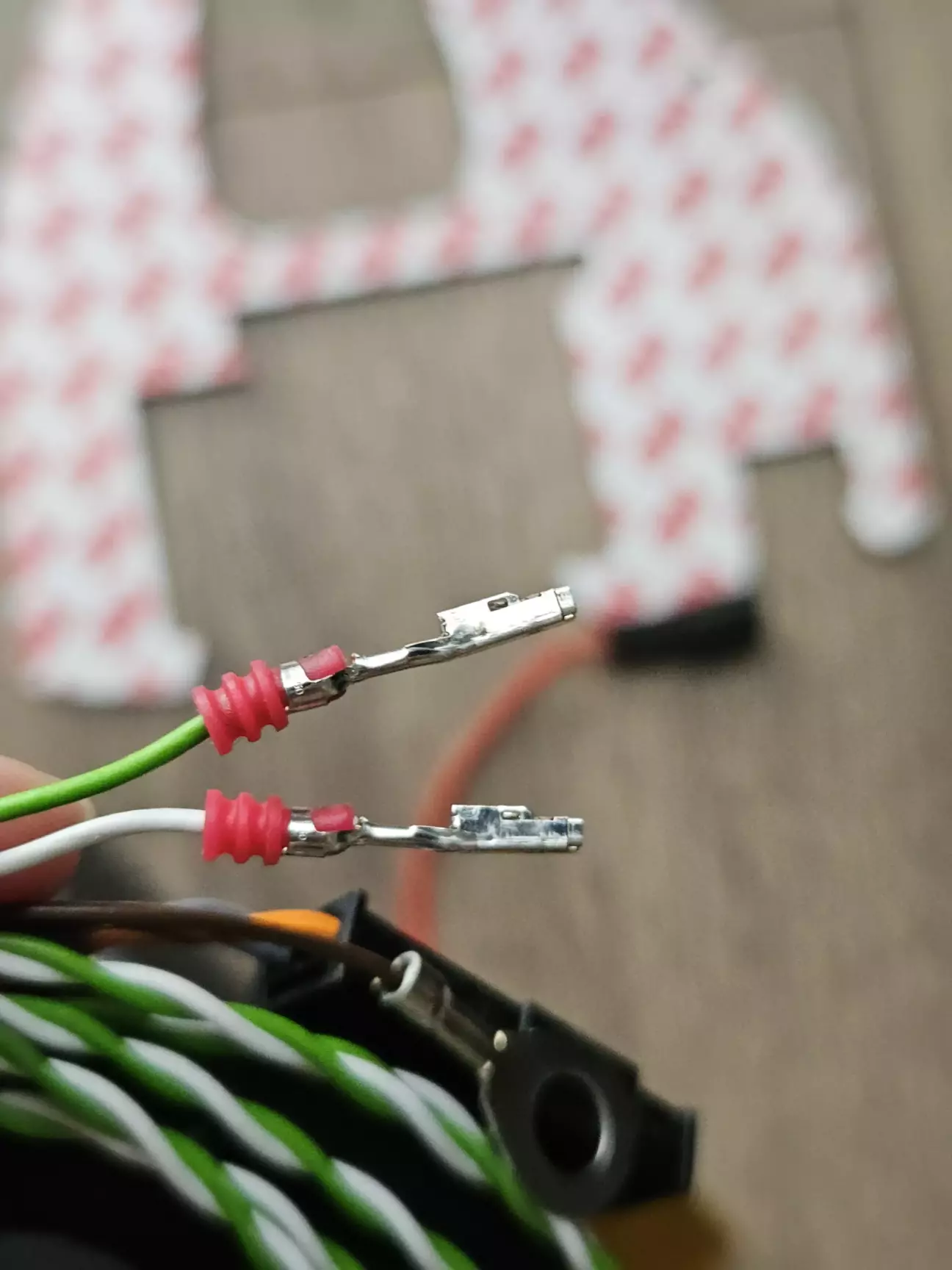

Зробив подовжувач для датчику світла/дощу:





Тепер можна приступати до прокладання проводки.

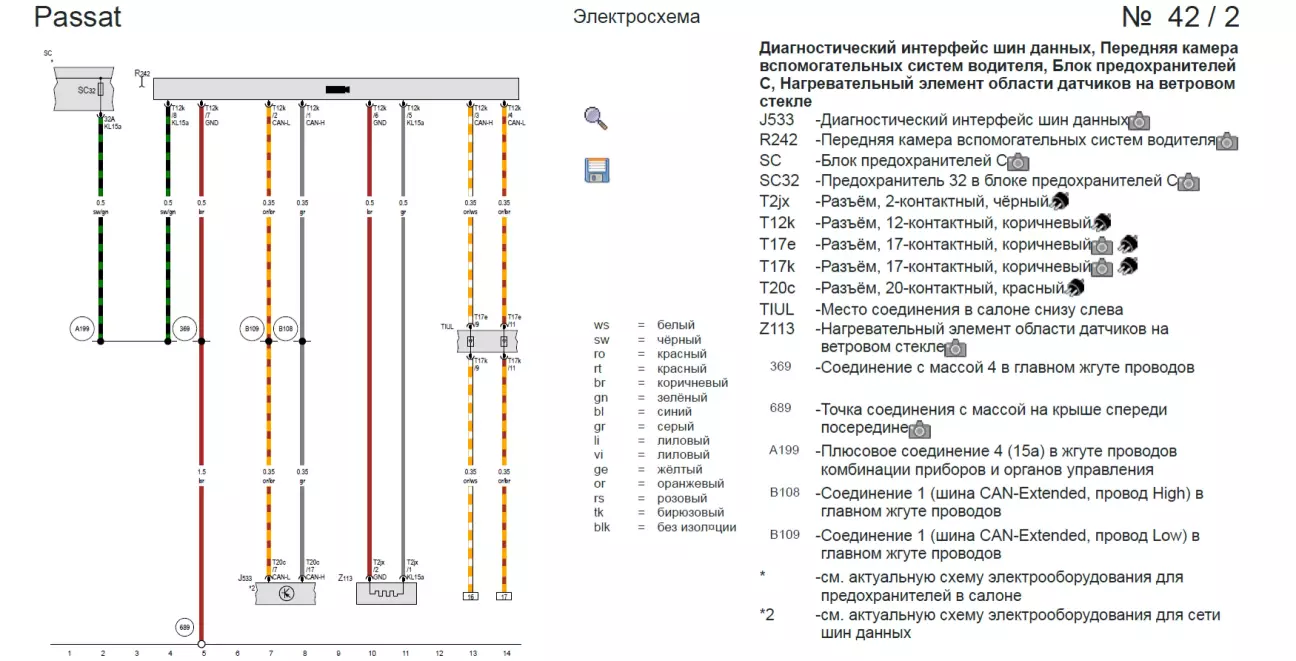

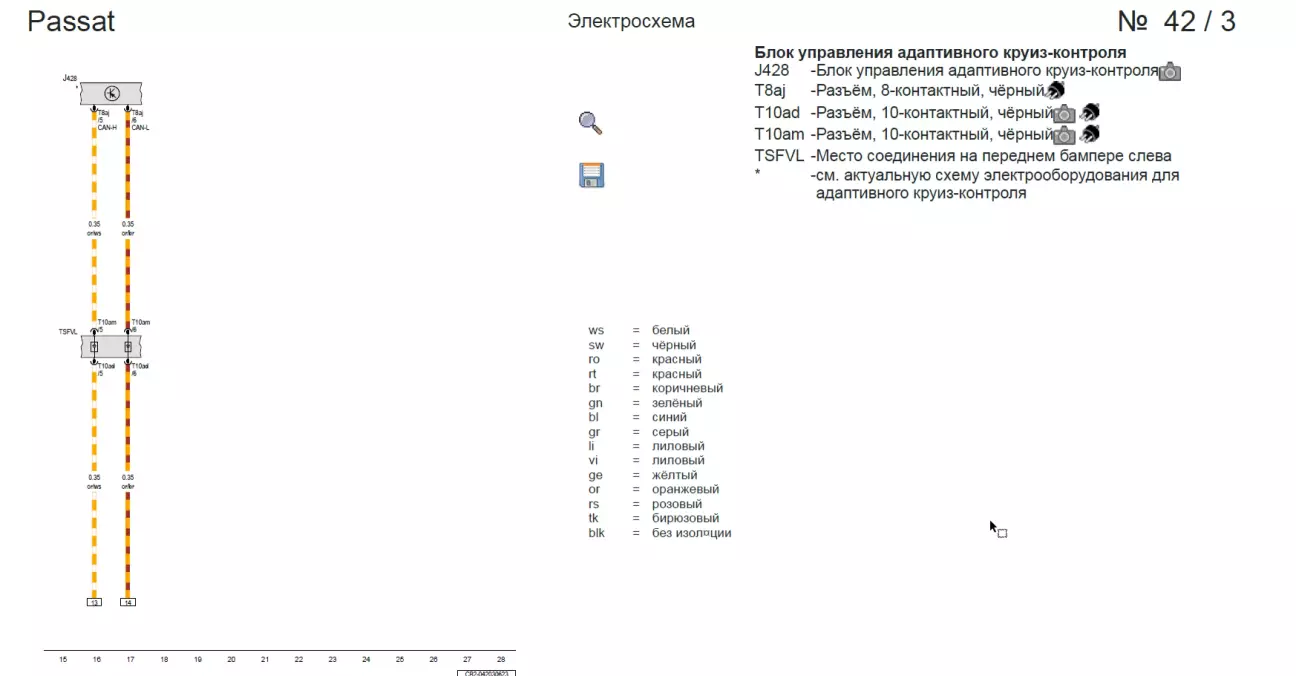

Спершу, як завжди, читаємо електросхеми, наприклад нам підійде від Passat B8 від 2022 року, коли замість 3Q0 камери почали встановлювати 2Q0.







Завантажив на диск: https://drive.google.com

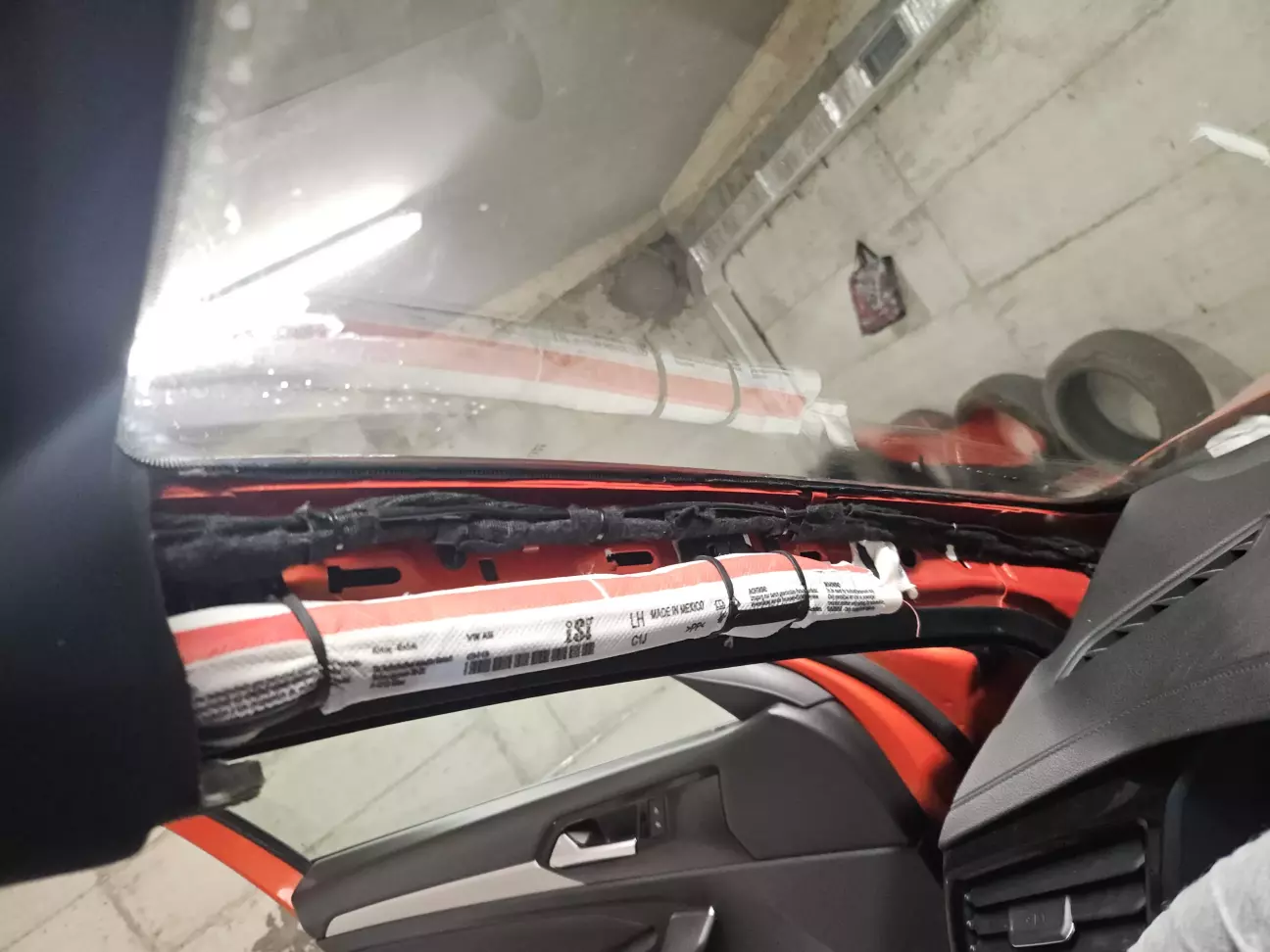

Наступним етапом стало проведення проводки під стелею. Зняв штурманський плафон і за допомогою проволоки протягнув дроти до стійки. Далі по стійці вниз до ніг водія.

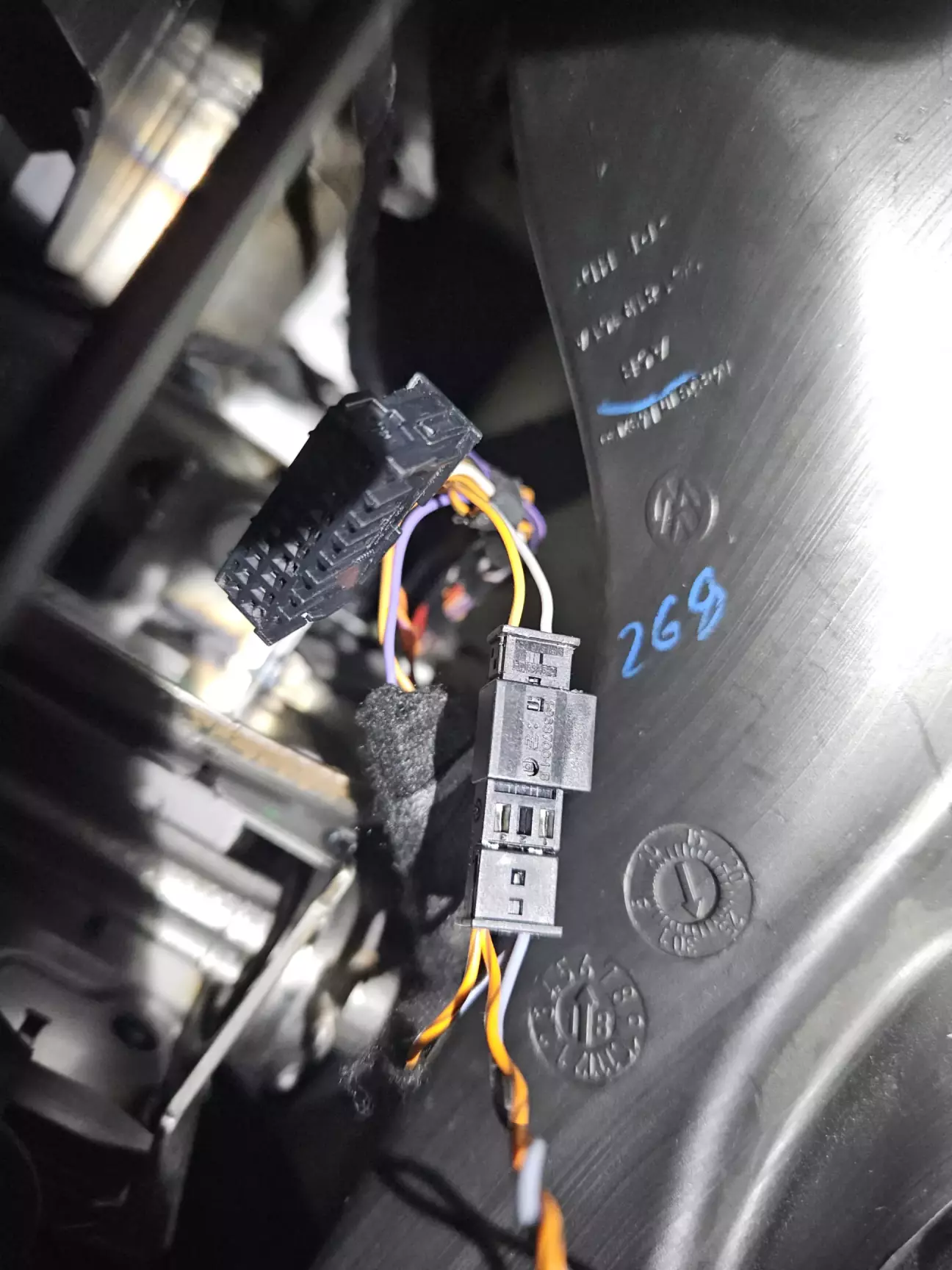

І підключився паралельно розгалужувачем до фішки гейтвею. Розпіновувати цю фішку - це ще той адок. Місця там катастрофічно мало, доступ лише лежачи на спині, поклавши голову на педалі.




Але це квіточки, попереду ще треба завести пін в блок запобіжників. Номер піну: A0155450426.

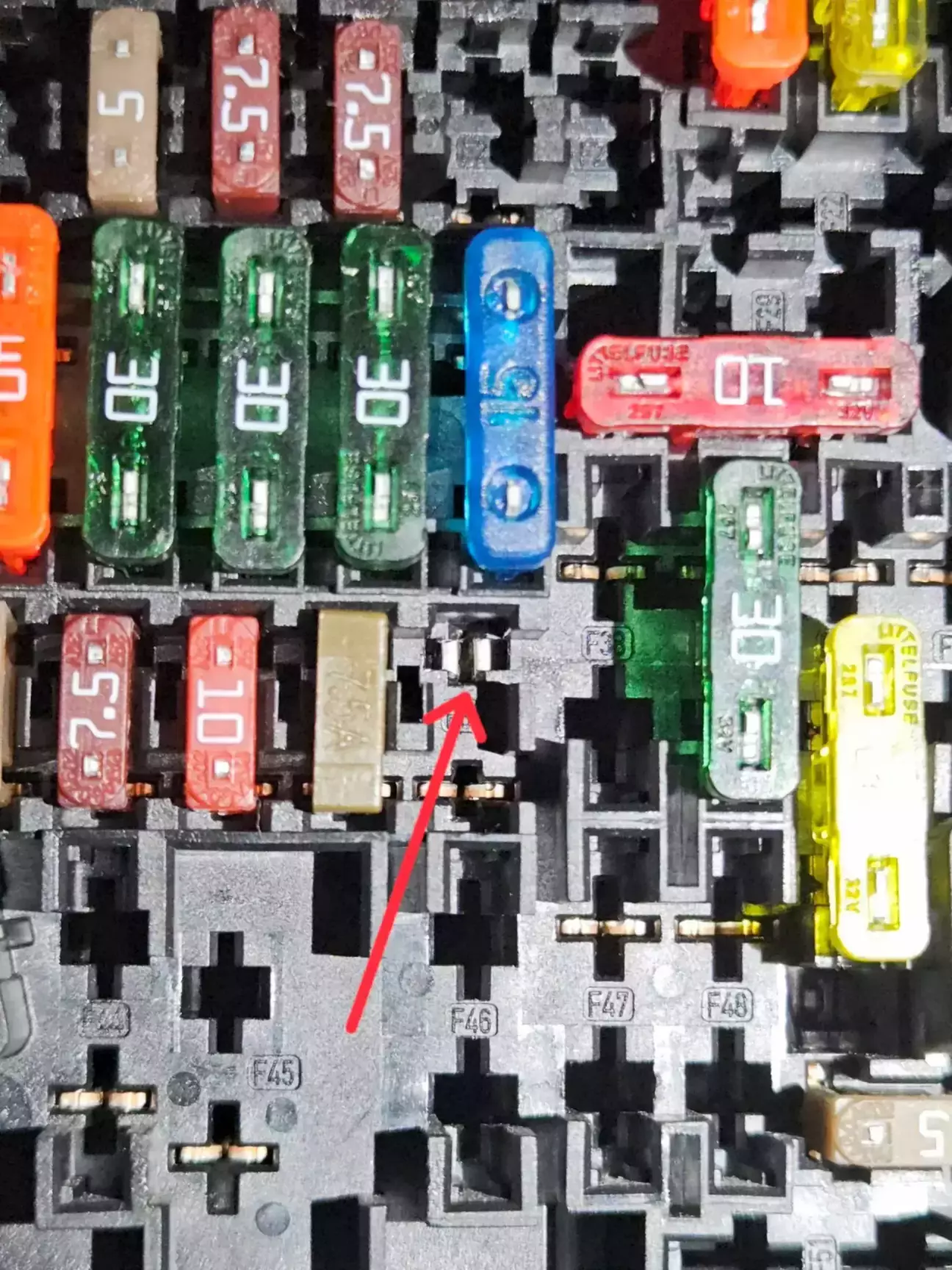

Живлення я запланував взяти з колодки запобіжників F37, там живлення з'являється по запаленню і колодка в мене була вільна.

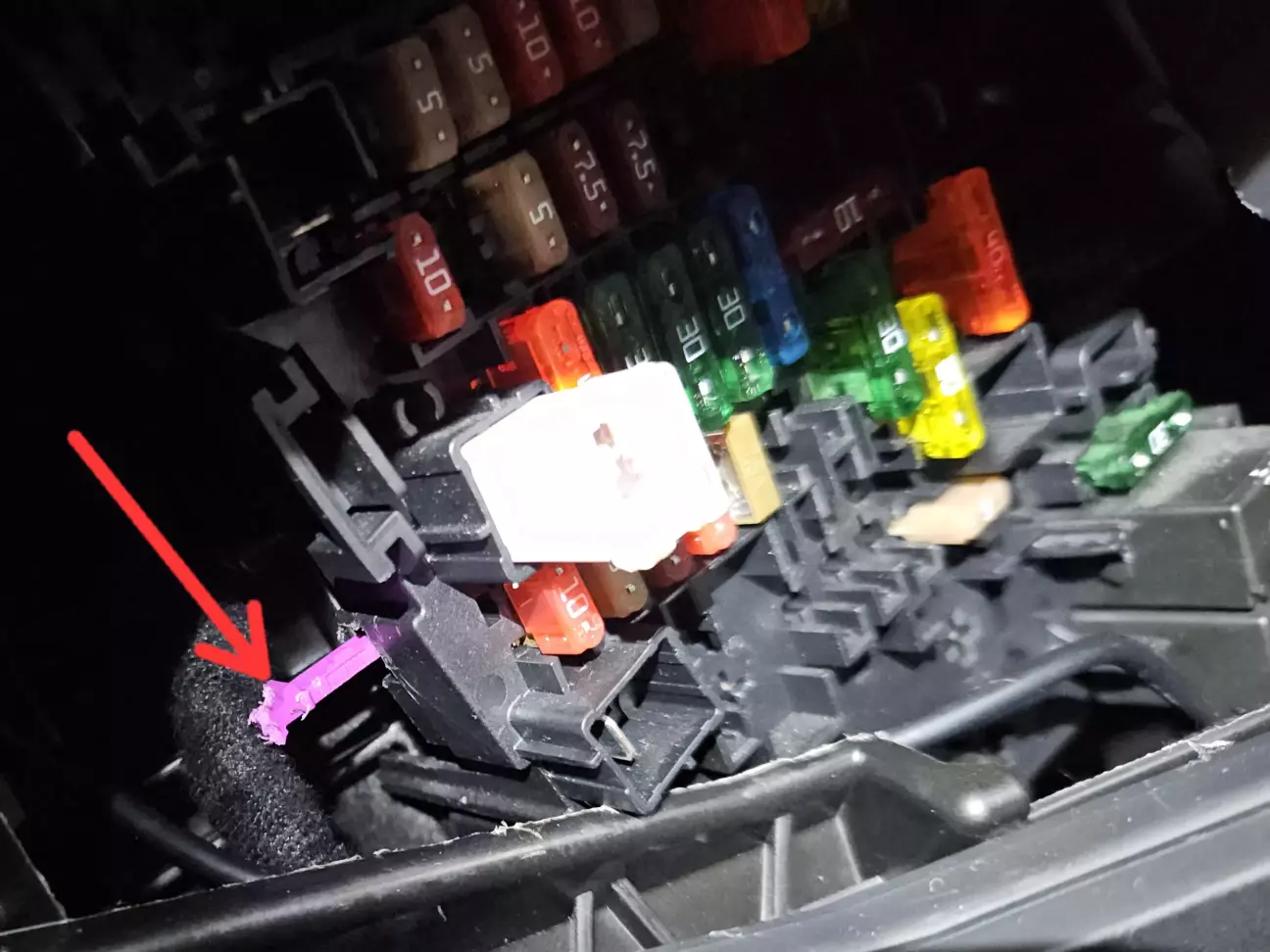

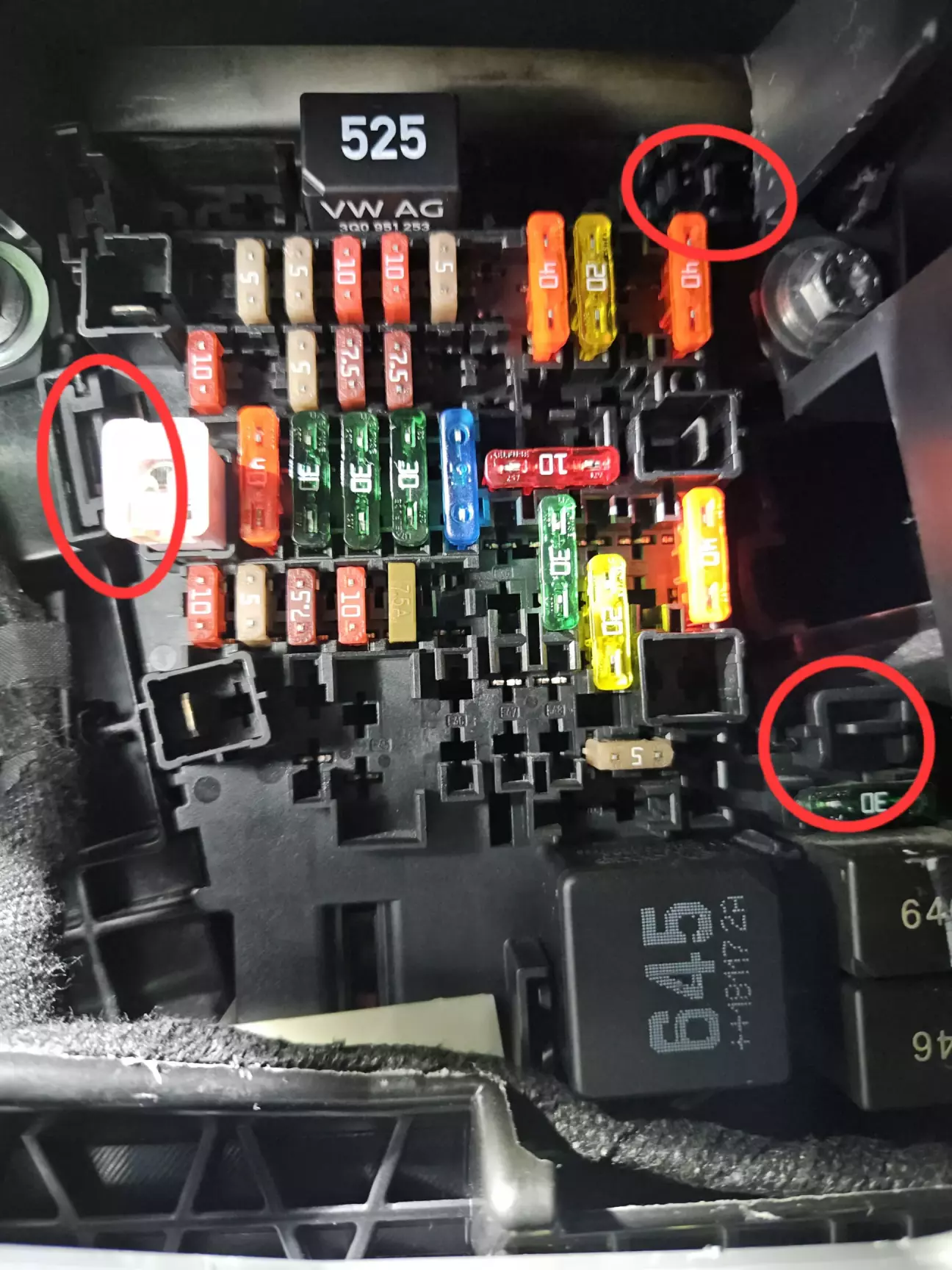

Просто вставити пін зі зворотного боку блоку - не вийде, бо колодки там мають замок. Пластикова рожева пластина:

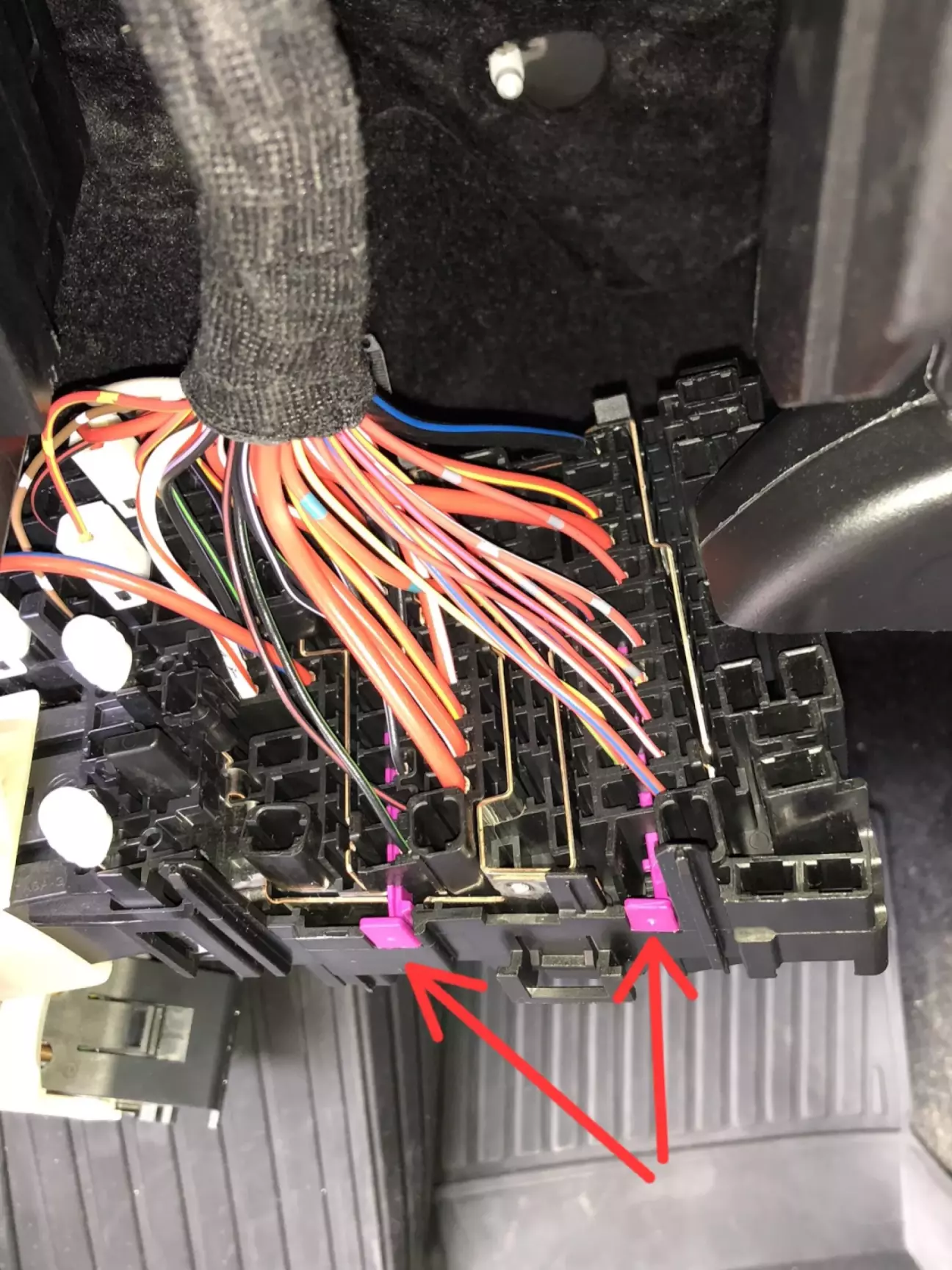

Щоб мати можливість її посунути, треба трохи витягти блок запобіжників зі своєї ніші. Тримається він на трьох пластикових защіпках:




Отже, відтискаємо защіпки і тягнемо блок трохи на себе і вниз. Щоб було більше простору , рекомендую витягти велике реле 645.


Трохи пововтузившись, матиму можливість витягти замок тонкою викруткою:




Тепер можна всунути пін зі зворотного боку в колодку, закрити замок, та всунути весь блок назад на його місце.

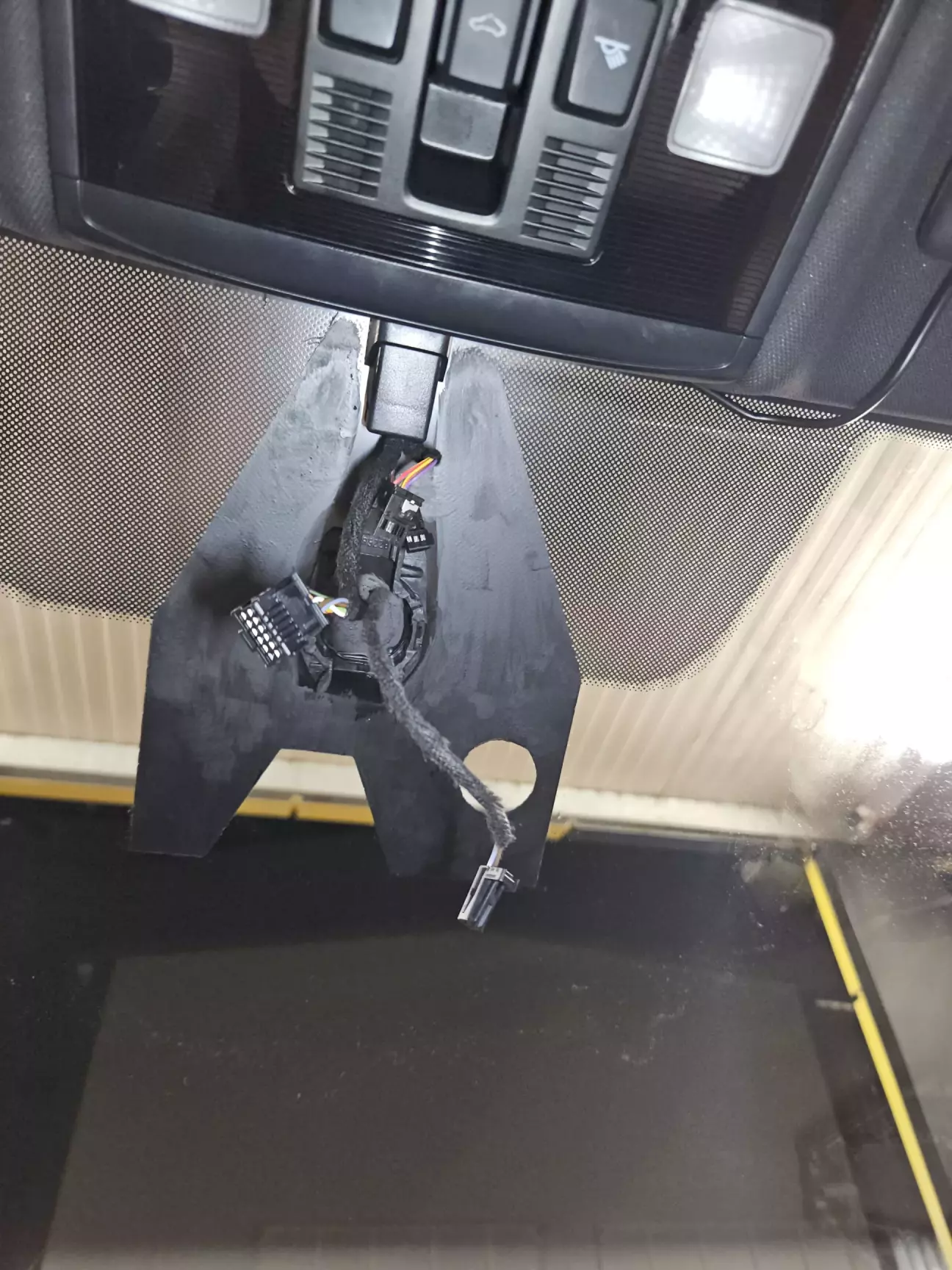

Проводка на даному етапі готова. До радару поки вирішив не тягнути, просто замотав та сховах за пластиком в ногах.



Наступний етап, це монтаж на скло монтажної пластини.


У комплекті з Алі ми маємо чорну плівку для наклеювання на скло, лист 3М скотчу та саму монтажну пластину.

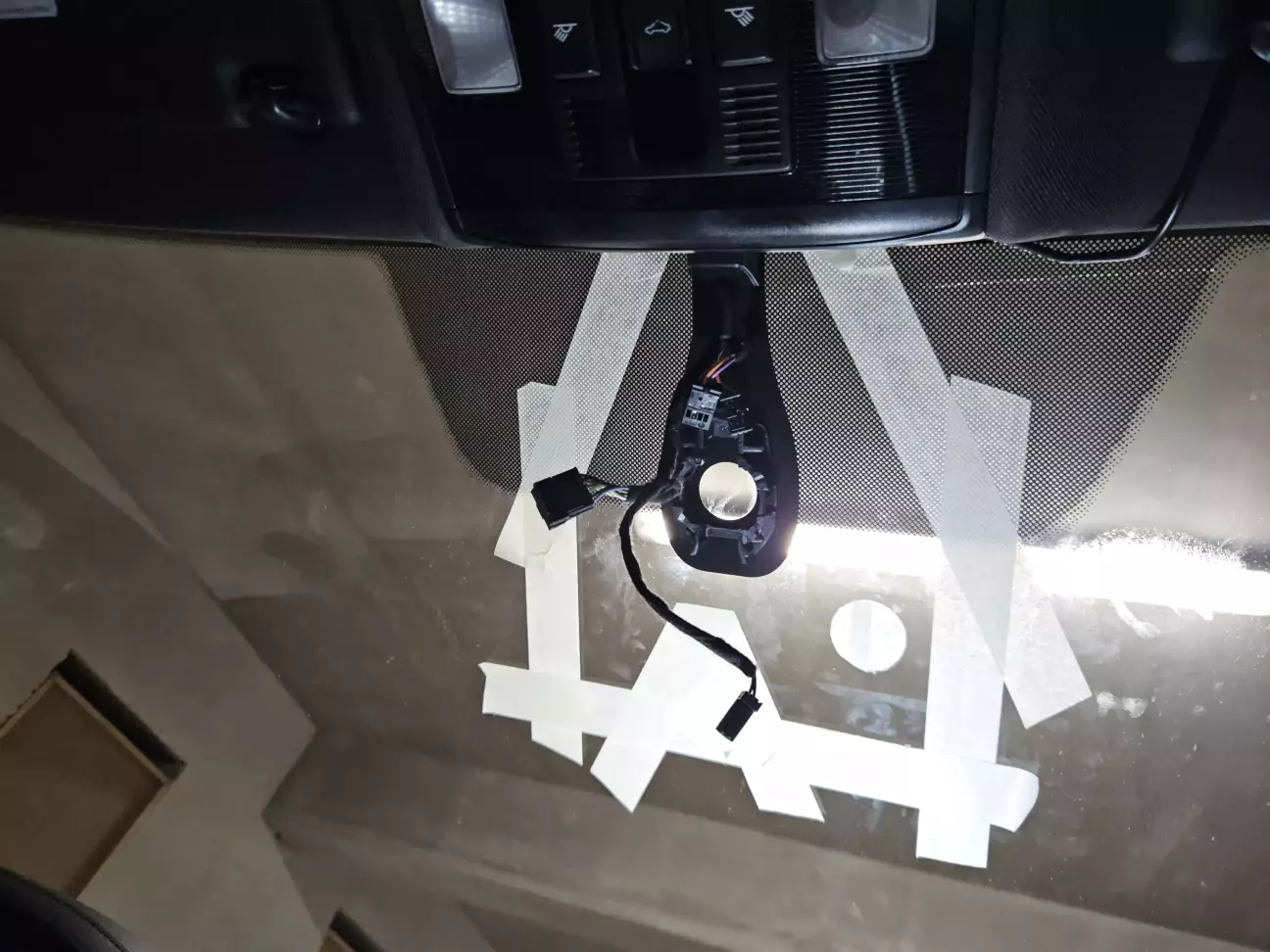

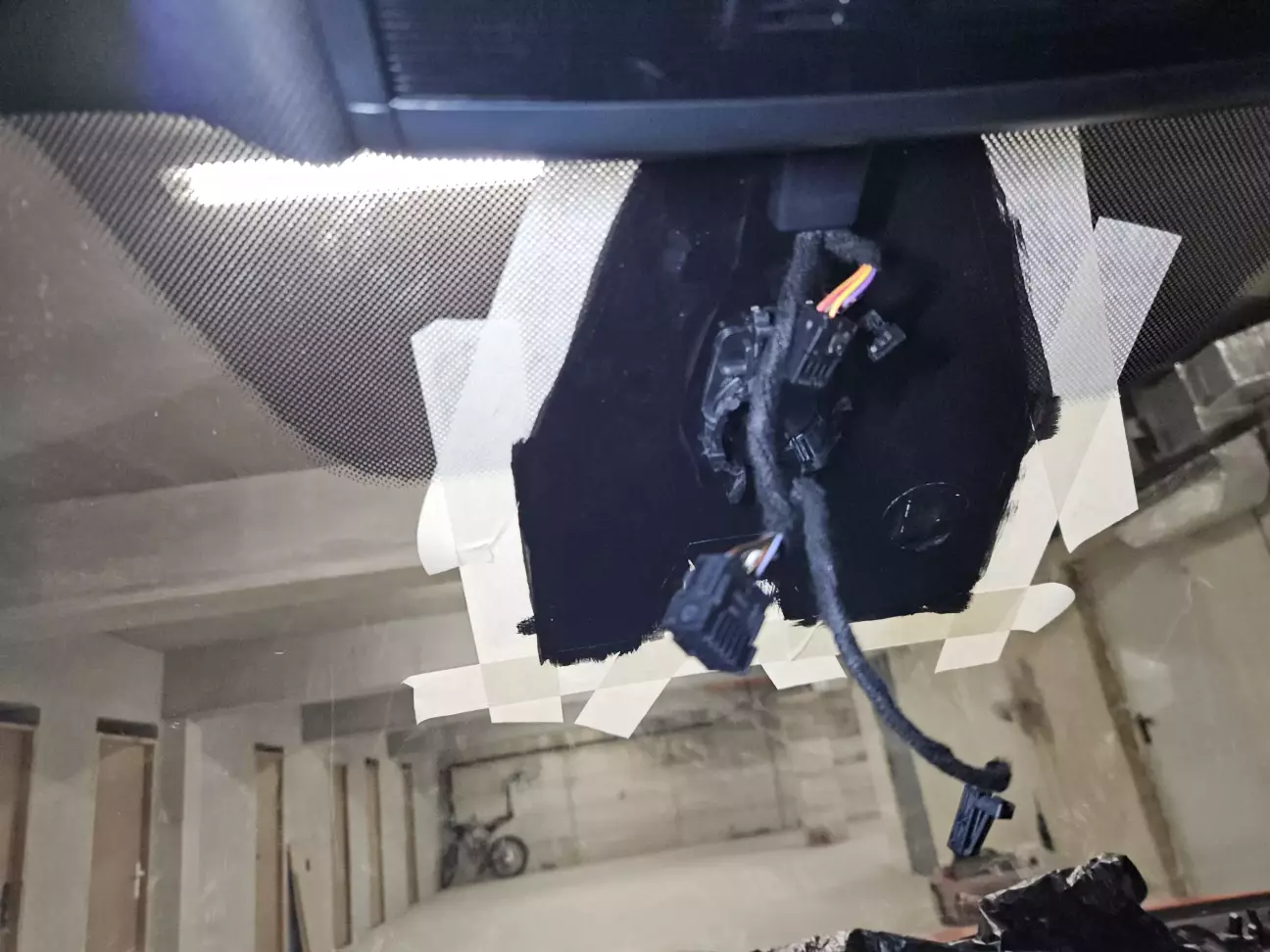

За задумом, клеїмо спочатку чорну плівку до скла, потім на скотч монтажну пластину і притискаємо до плівки. План надійний як швейцарський годинник, подумав я. І швиденько все це реалізував:






За пару днів плівку почало підривати зі сторони датчику світла/дощу. І в результаті вся та сторона відклеїлася від скла.



То ж наступною серією мало бути купівля праймеру для вклеювання автоскла та проведення відповідних малярних робіт.

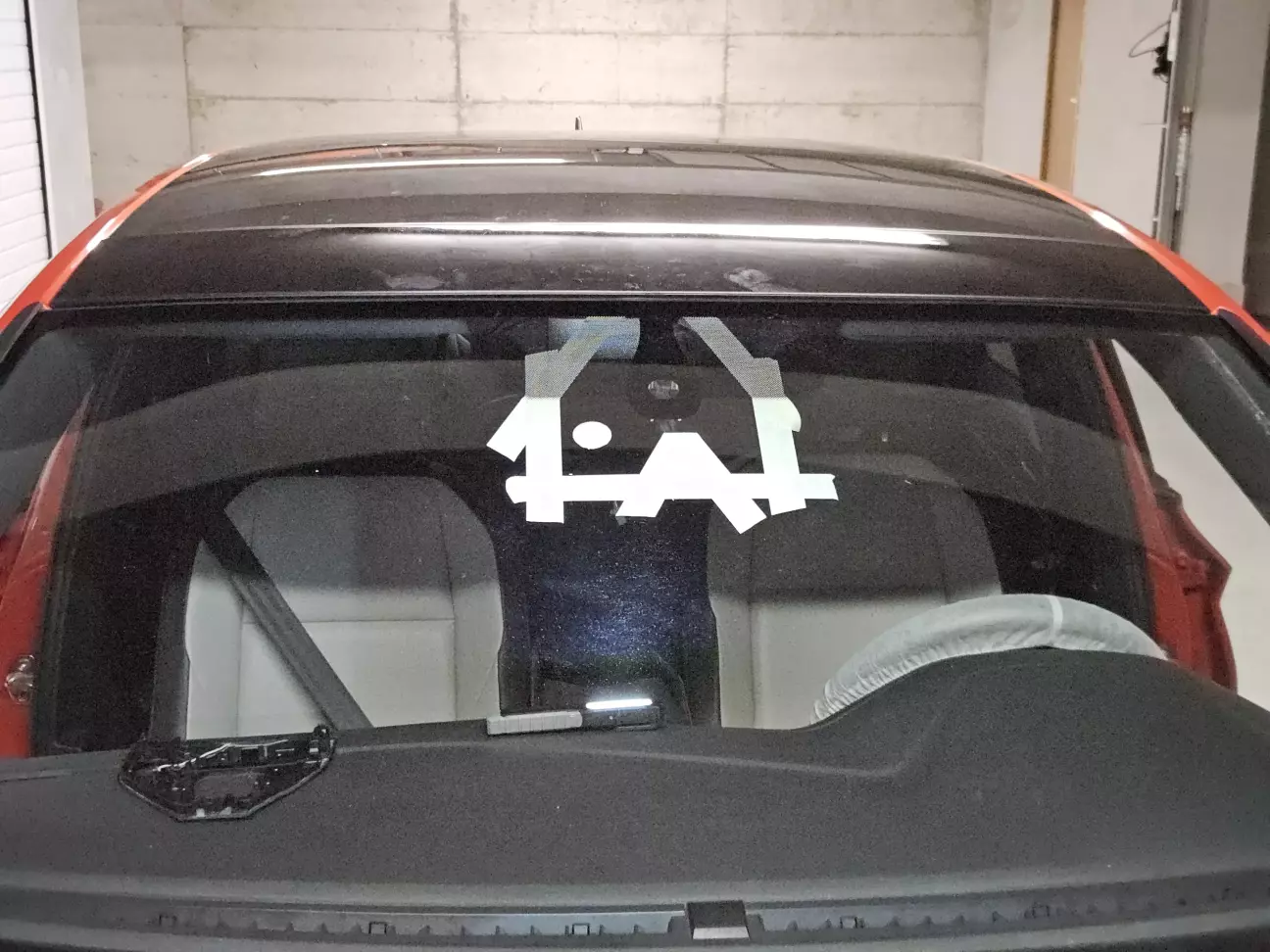

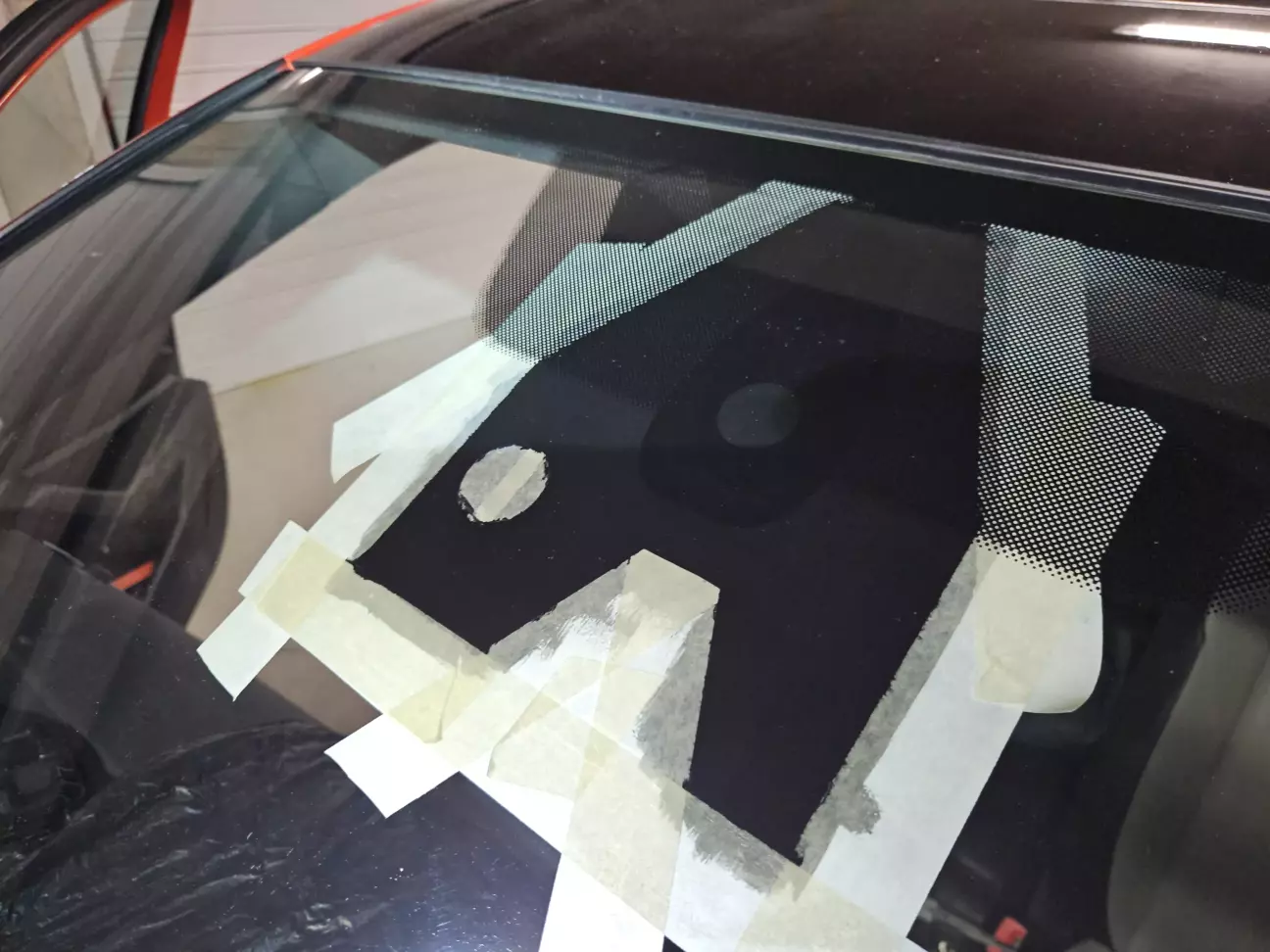

То ж беремо лінійку, малярний скотч і робимо маску:






Тепер зафарбовуємо праймером. Спочатку я взяв у тюбику з поролоновим аплікатором: Liqui Moly:




І виявився розчарованим. Він досить рідкий, погано зафарбовує. Із-за цього фарбувати доводиться в кілька шарів, чекаючи поки попередній висохне. Це призводить до того, що аплікатор засихає і стає все гірш придатним для нанесення кожного наступного шару. Але якось нафарбувався:

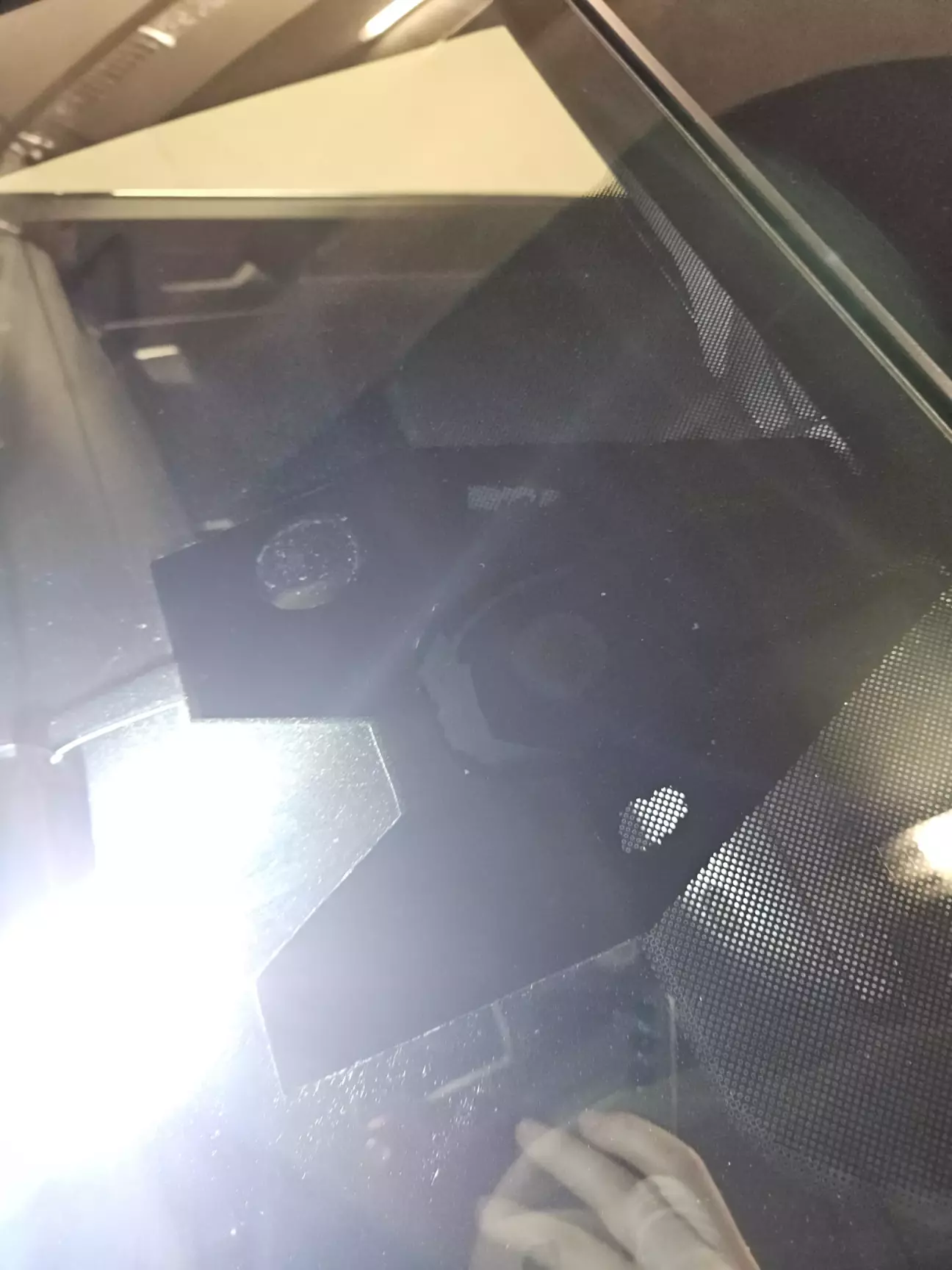

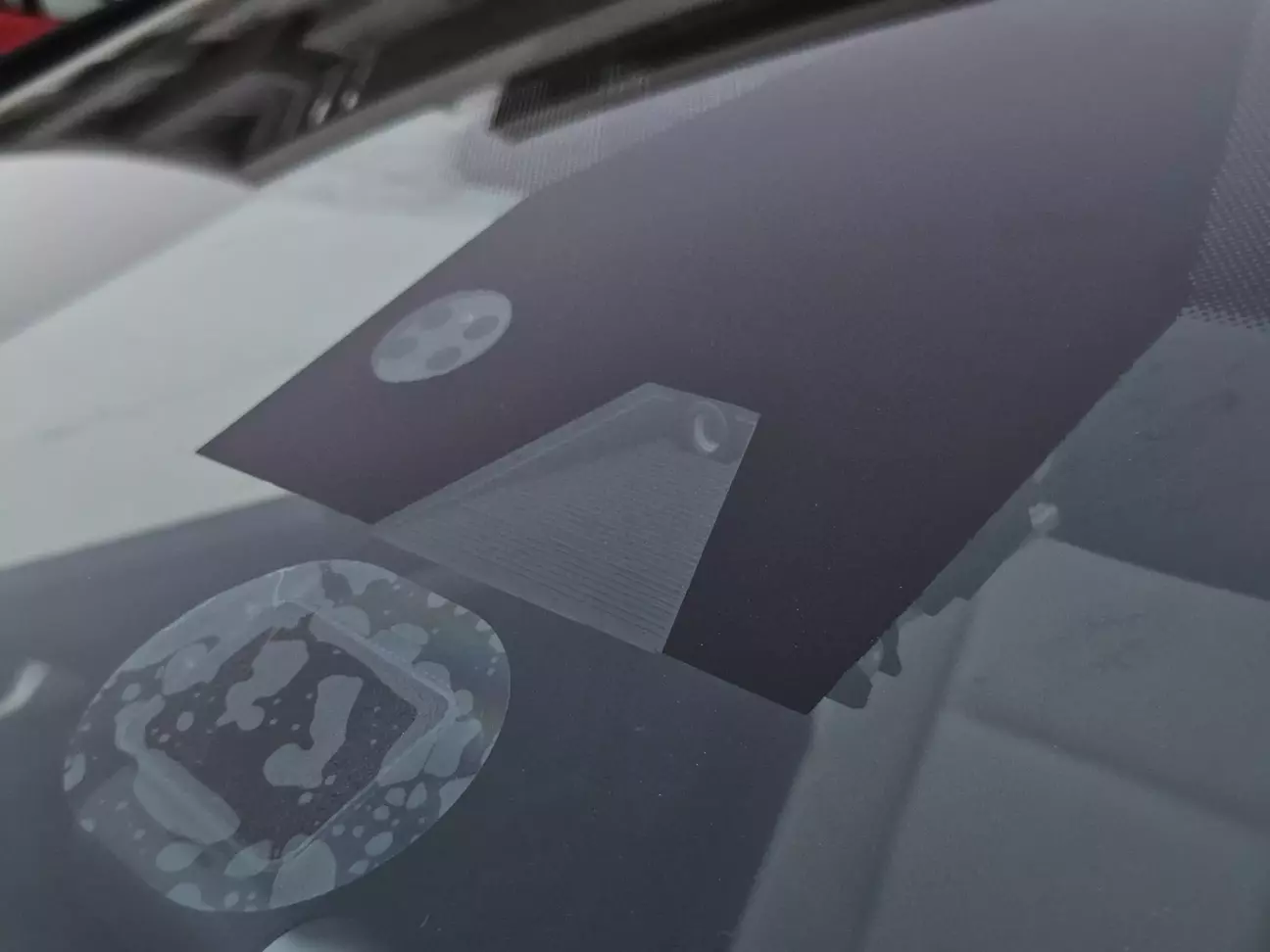

Знімаємо малярний скотч і за допомогою гострого канцелярського ножа підрівнюємо межі, де праймер попідтікав:

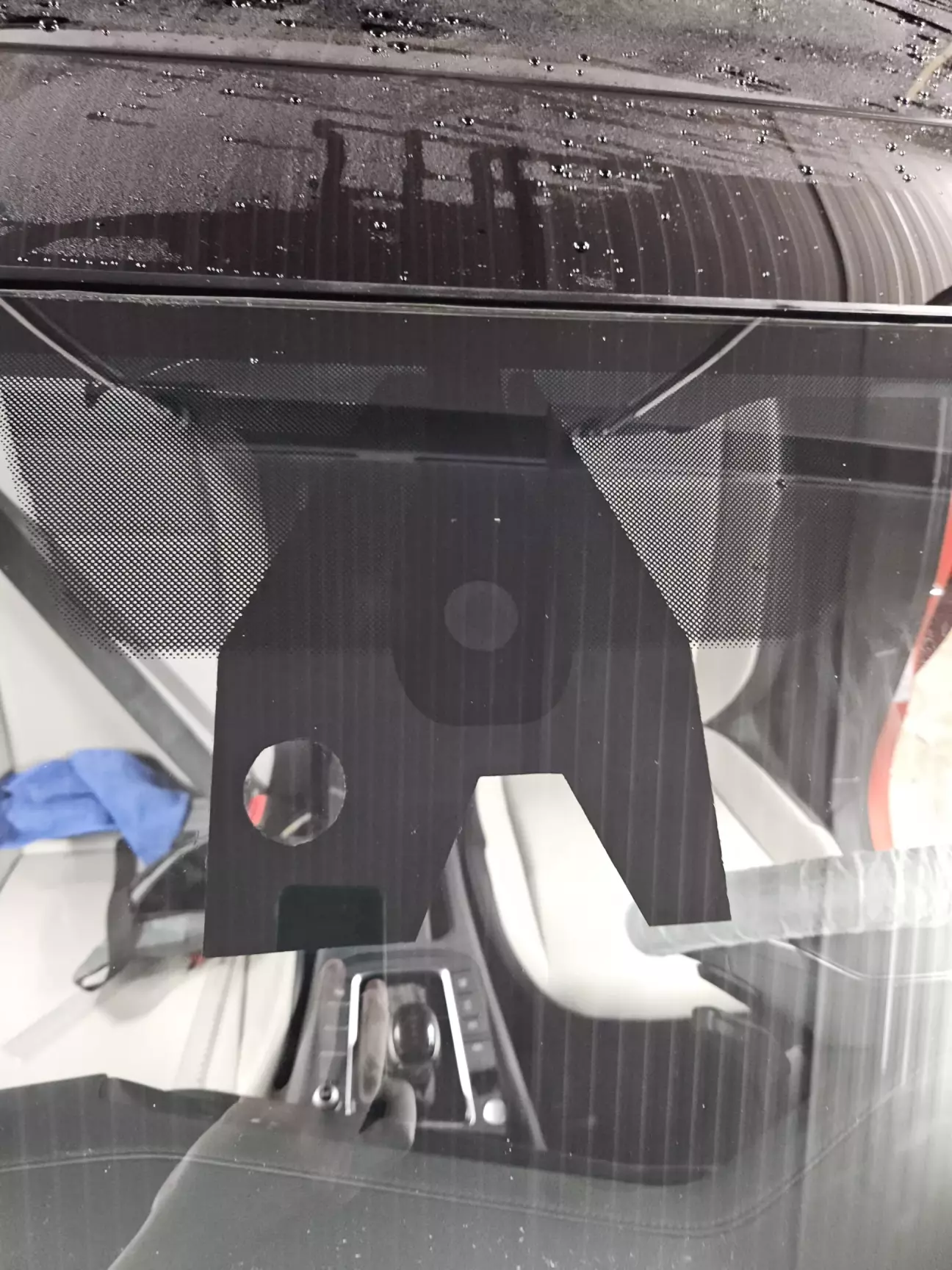

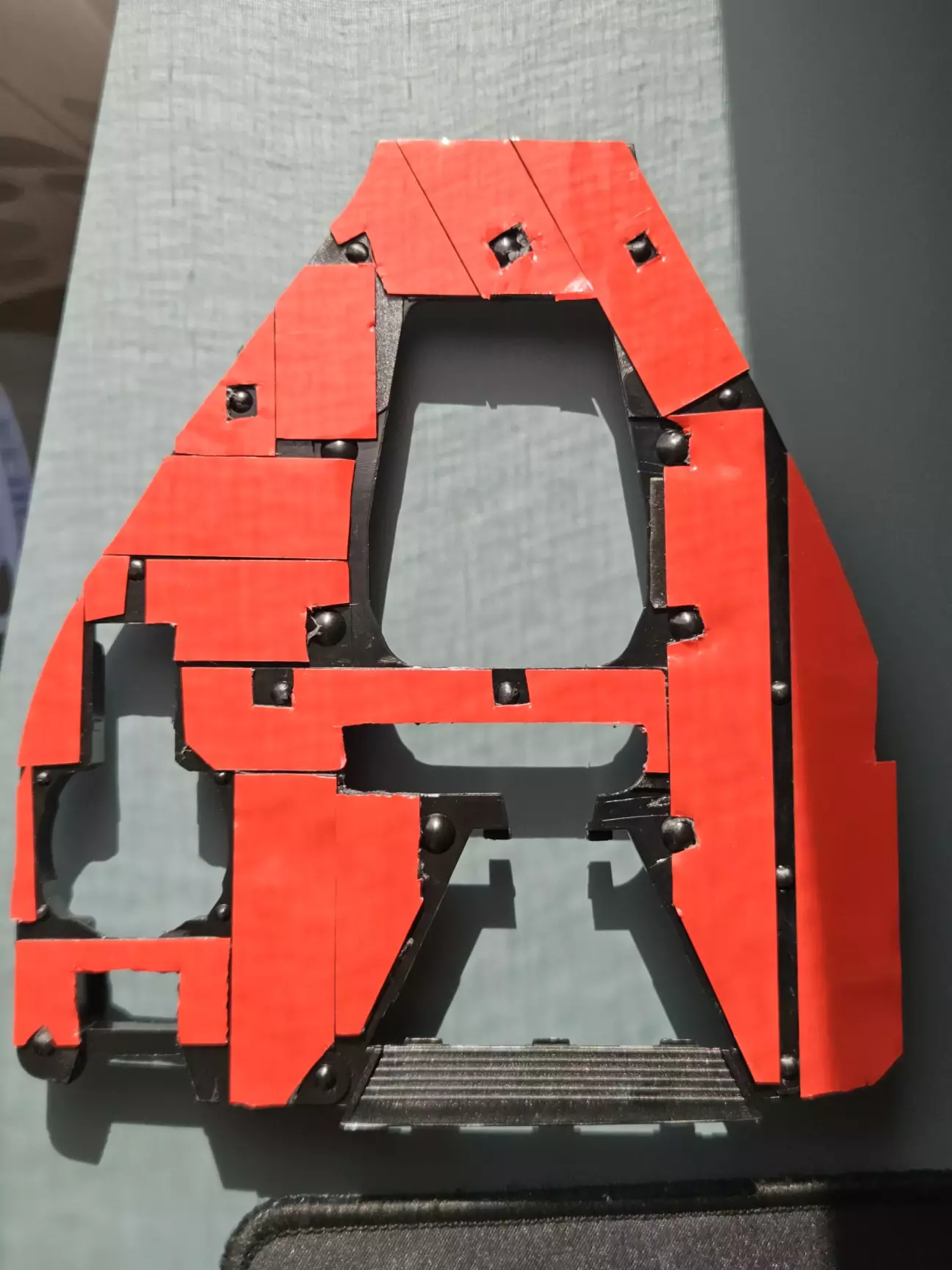

Тепер відчищаємо від залишків старого скотчу монтажну пластину, клеїмо новий, та знову монтуємо на скло. Здавалося б фіналочка, але ніт.


За добу відклеїлася тепер вже ліва частина. Кріпити не на 3М скотч, хоча і з подібними характеристиками, була погана ідея.


Знову відриваю пластину, зачищаю залишки старого скотчу, і на моє роздратування, разом із залишками скотчу, знімається і шар праймеру в тих місцях, де вже з заводу є шовкографія:




Це фіаско, братан! - подумав я.

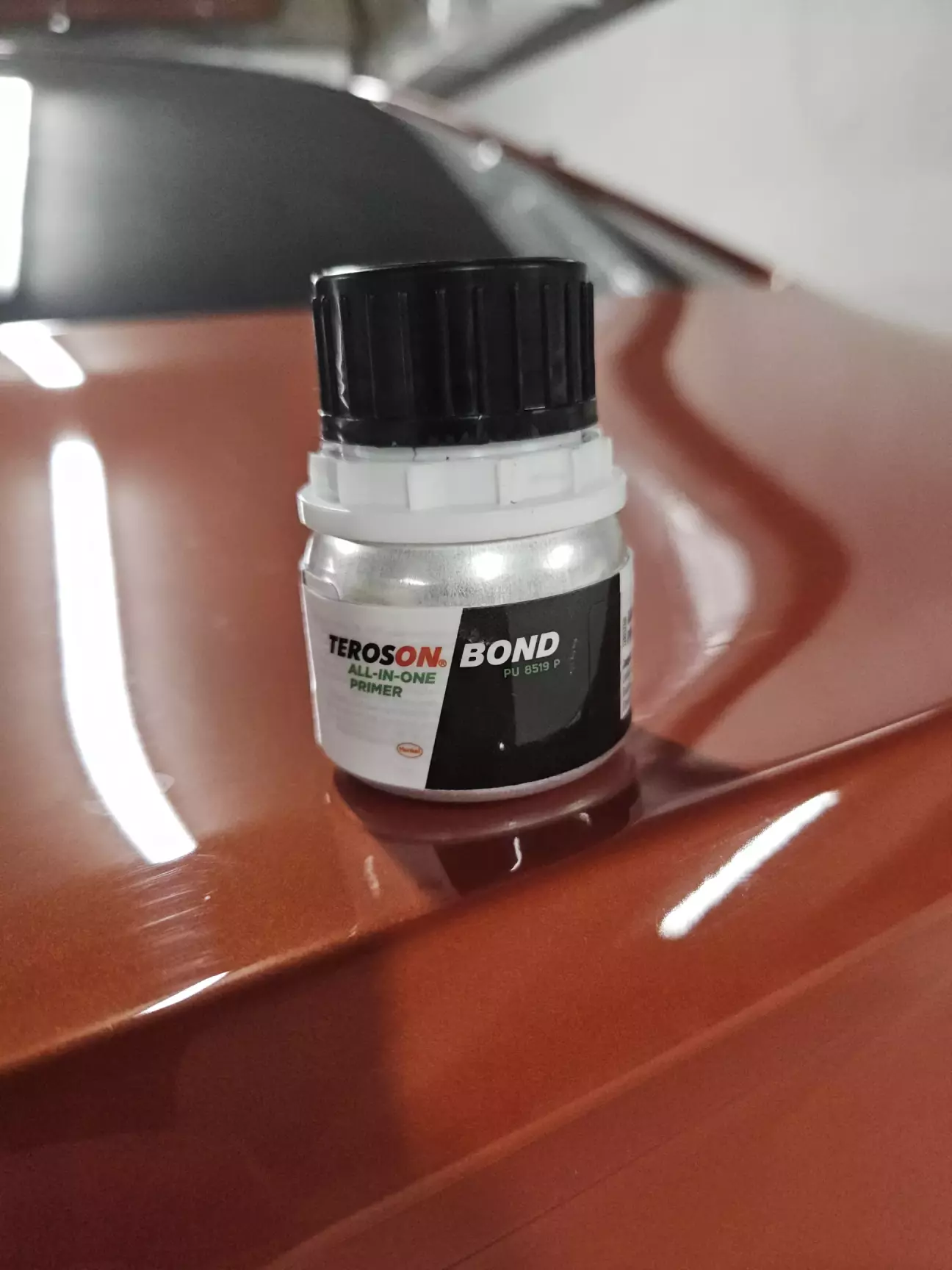

Знову таримся праймером, бо в тюбику одноразовий і після розкриття не придатний для використання повторно. Знімаю шар старого праймеру, де знімається (просто механічно шкрябаю, з чистим склом, до речі, адгезія пречудова). І наношу новий праймер. В цей раз куплений був Teroson Bond:




Густий, зручно наносити пензлем. Цим праймером я прям дуже задоволений.


З пластини знімаю розчинником старий скотч і клею 3М на піні, топ, що доступне в лінійці:

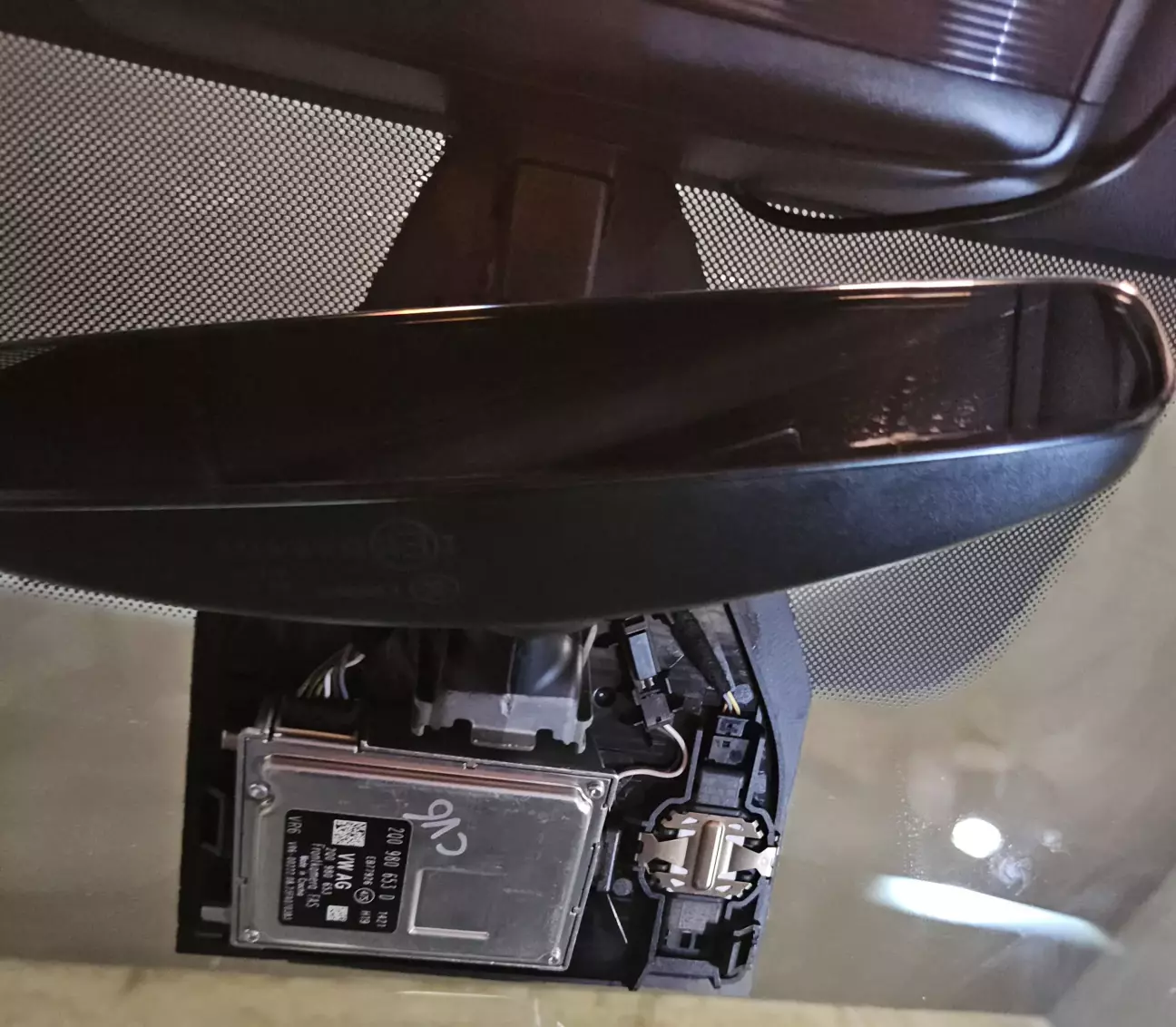

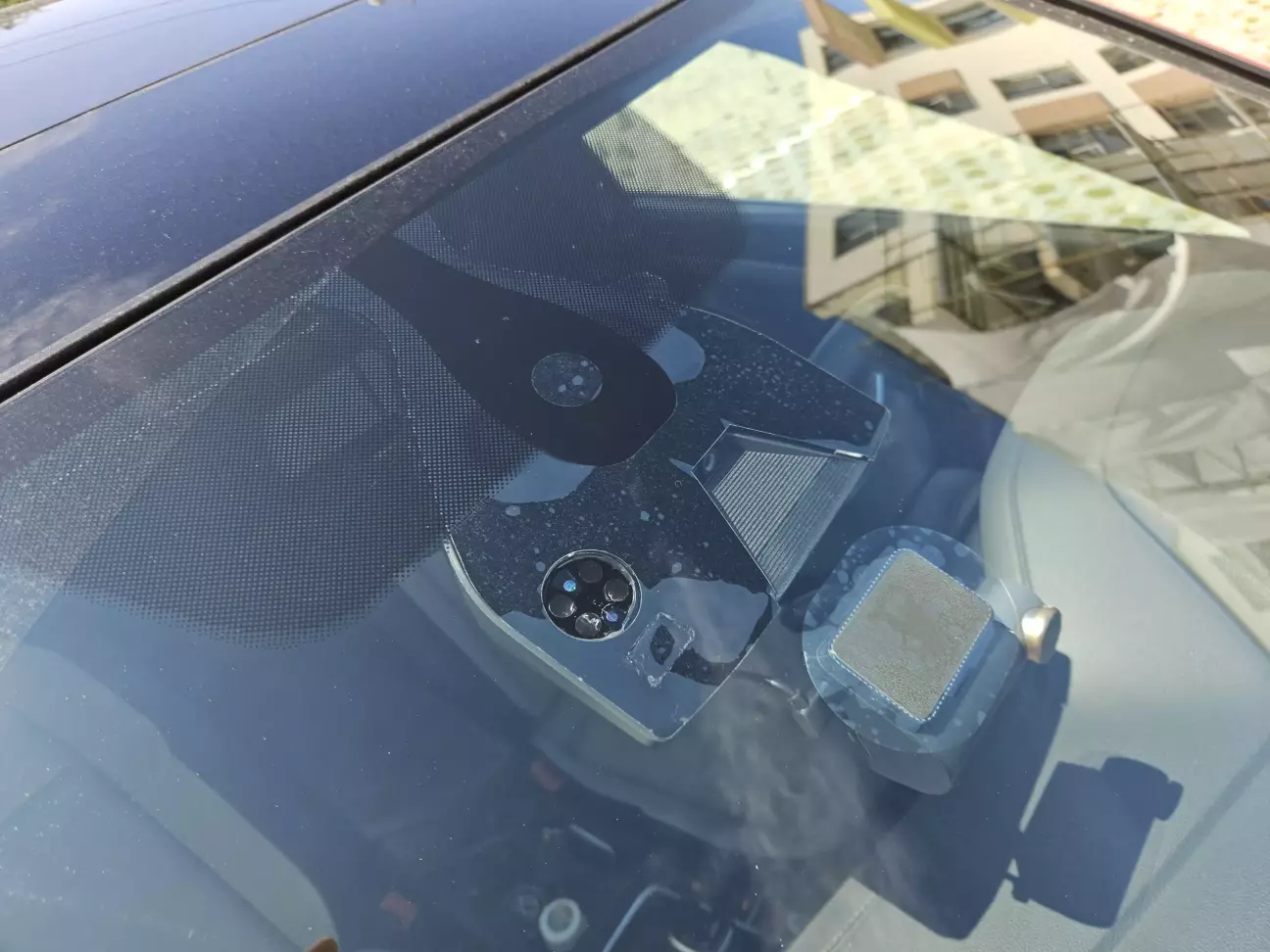

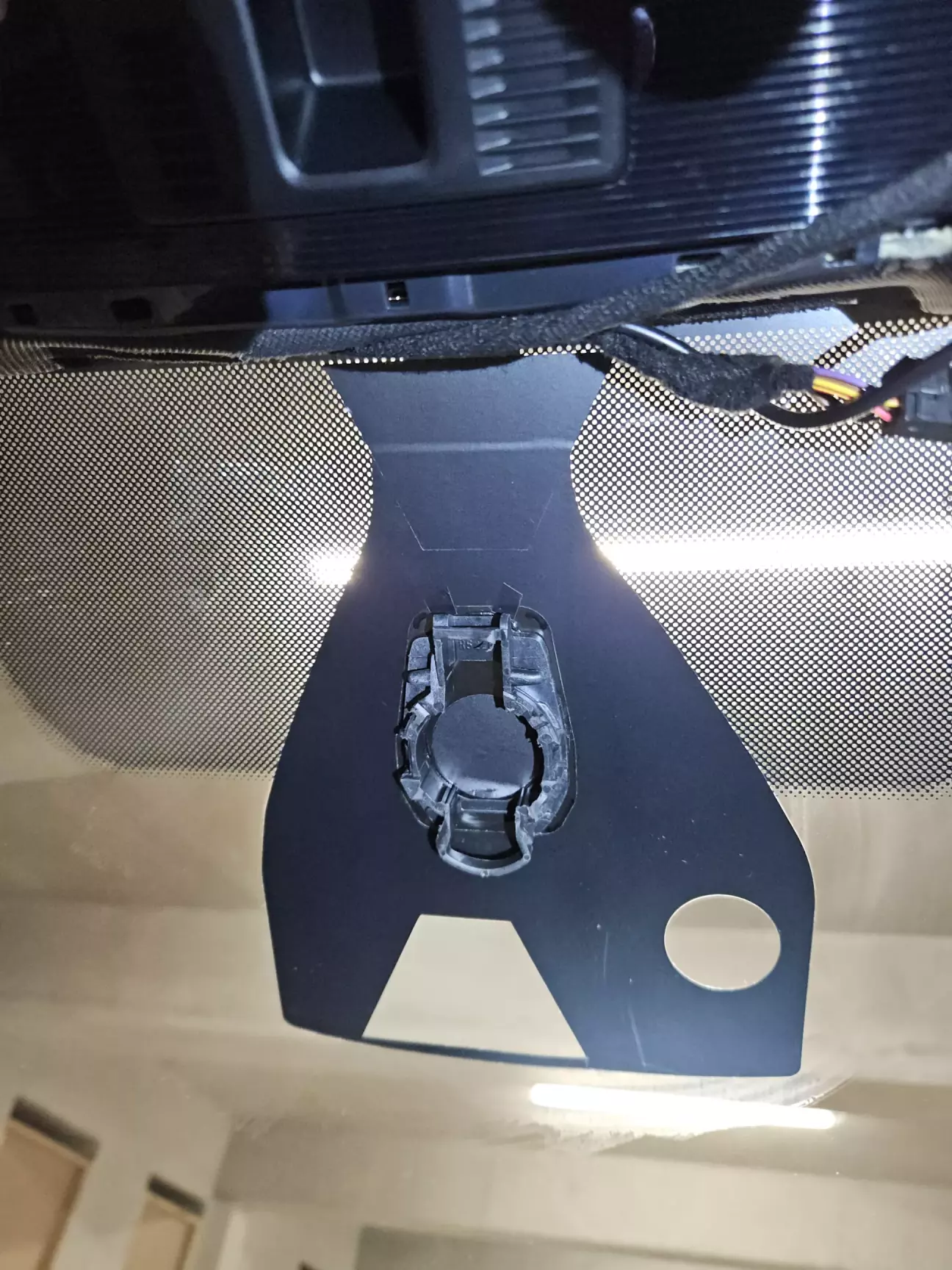

Чекаю добу після монтажу пластини на скло і чіпляю камеру. Пройшло дві доби, поки тримається, сподіваюся, це вже фінально:










Ціна питання 250 EUR, Пробіг 62123 км.
