Ford Focus III ST (Покус)

Шумоізоляція передніх дверей і заміна динаміків

Я їжджу на Ford Focus III ST
Львів, Україна

Захотілось трішки зробити тиші в салоні і нарешті встановити динаміки ще з минулого фокуса :)


І так, щоб зняти дверну карту треба:

  • відкрутити два гвинта під дверною картою головкою на 7.
  • далі, над замком закривання дверей вище є заглушка - її знімаємо і викручуємо гвинт, треба бита зірочка, Torx.
  • Аналогічно знімаємо на куті карти червоний світловідбивач. Під ним ховається ще один такий гвинт - викручуємо.
  • Далі де ручка відкривання дверей теж є заглушка - її треба зкраю продавити і вона вилізе. Витягуємо її і відкручуємо гвинт.
  • Знімаємо срібну/чорну/карбонову декоративну накладку збоку на ручці де блок кнопок. Пластиковою лопаткою, починаємо піддівати зі сторони де замок.
  • Тією ж лопаткою піддіваємо блок кнопок і витягуємо його, натискаємо на язичок штекера і ховаємо блок кнопок аби не поцарапався)
  • Далі тією ж лопаткою або руками і прикладаючи зусилля відриваємо дверну карту від дверей - кліпси знаходяться по периметру. Відривайте по черзі, але після відриву всіх кліпс не спішіть тягнути на себе карту.
  • Відмикаємо всі коннектори і дверну карту можна знімати. Не з першого разу вийде зняти конектор дверної ручки - там язичок і на нього треба натиснути, тоді все виходить. Зусиль прикладати не треба взагалі.

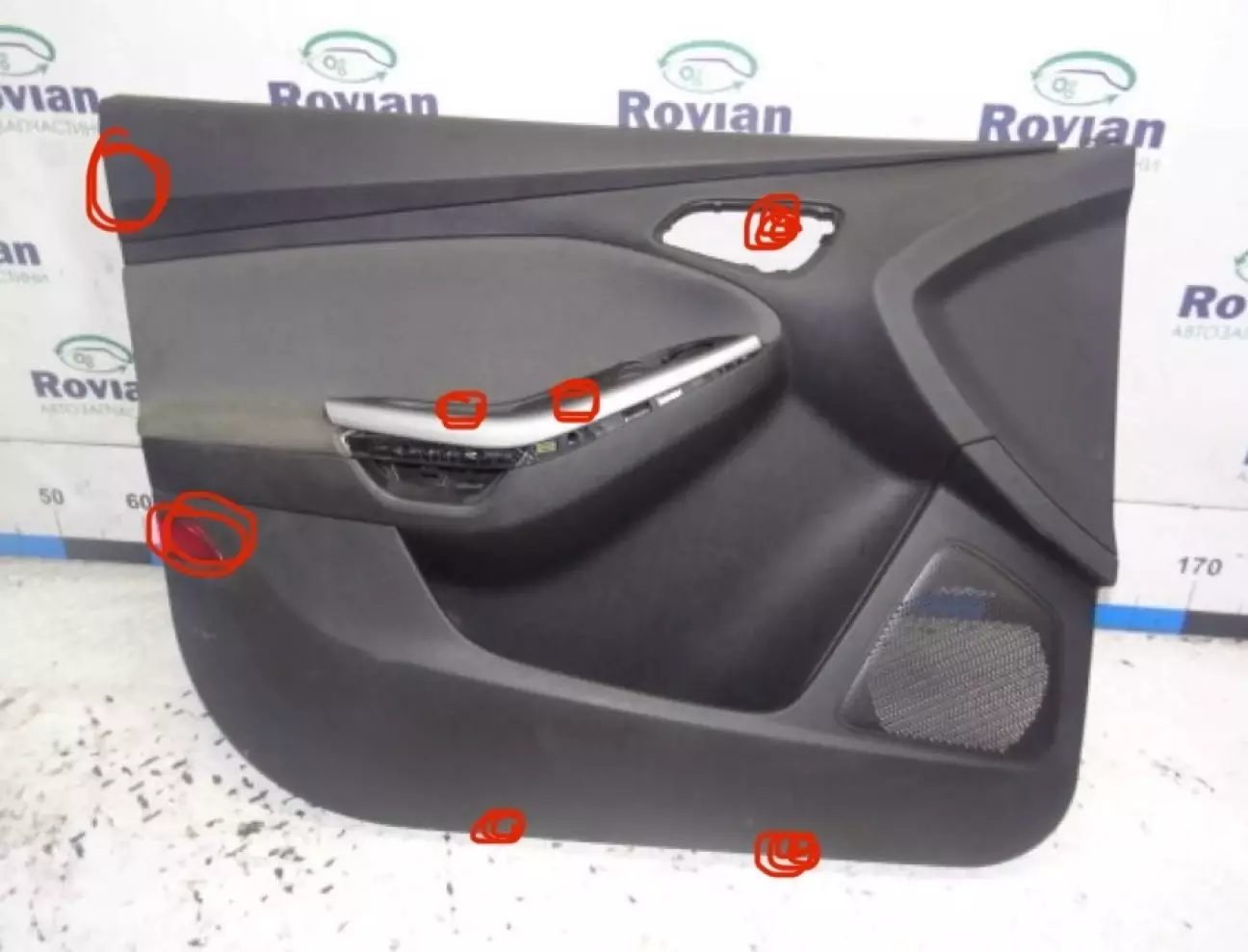

Всі гвинти які тримають дверну карту

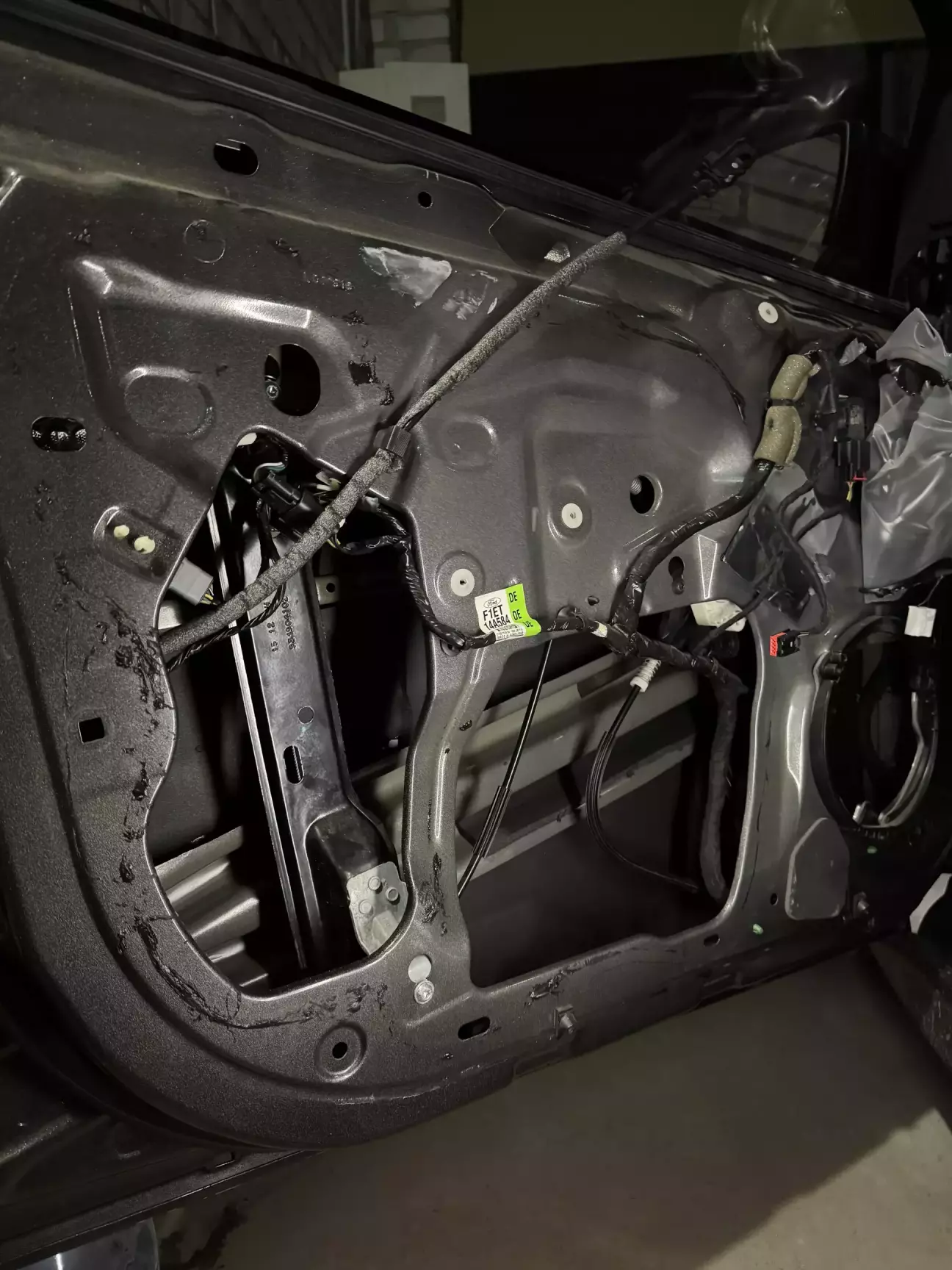

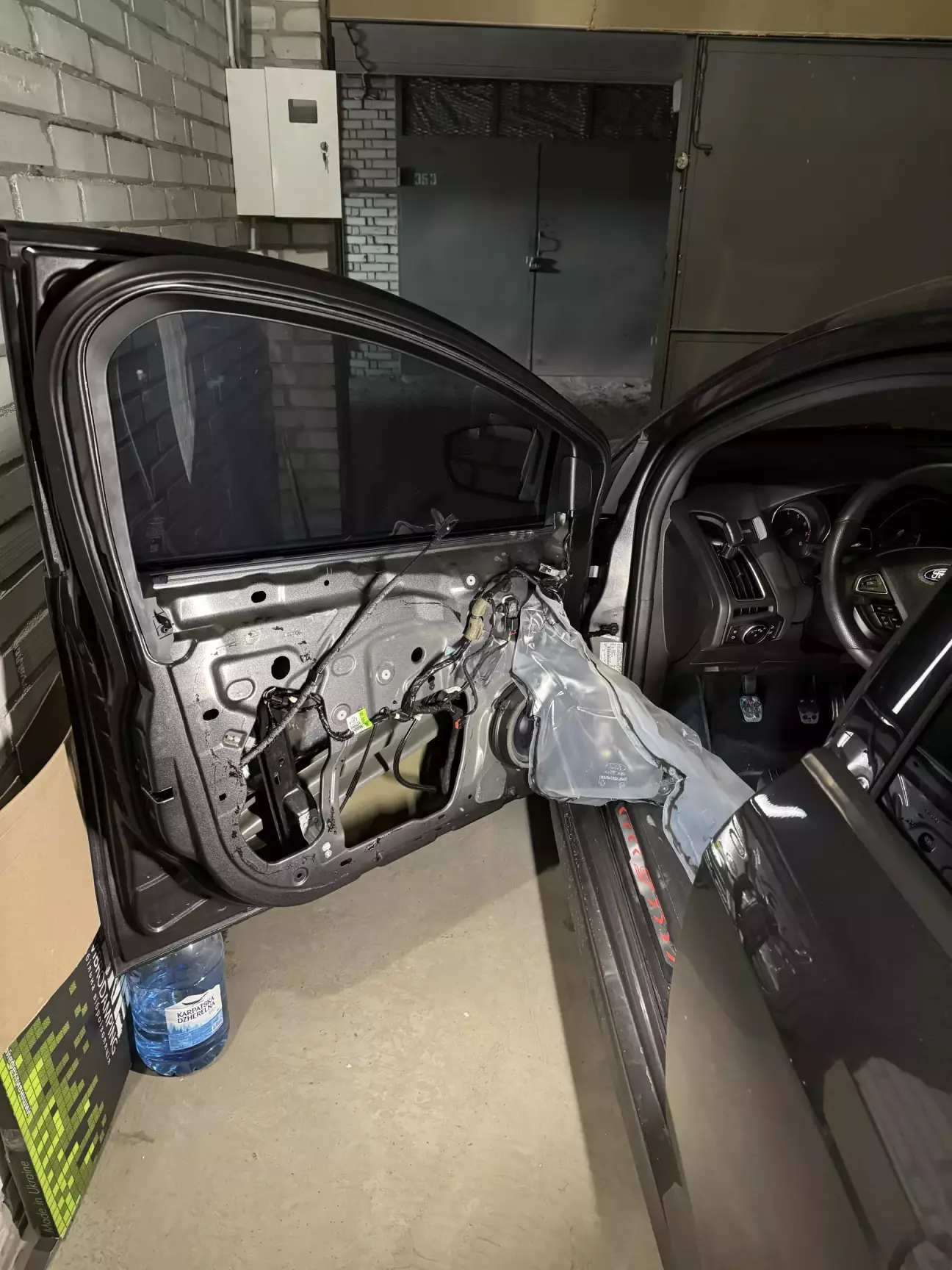

Знімаєм карти

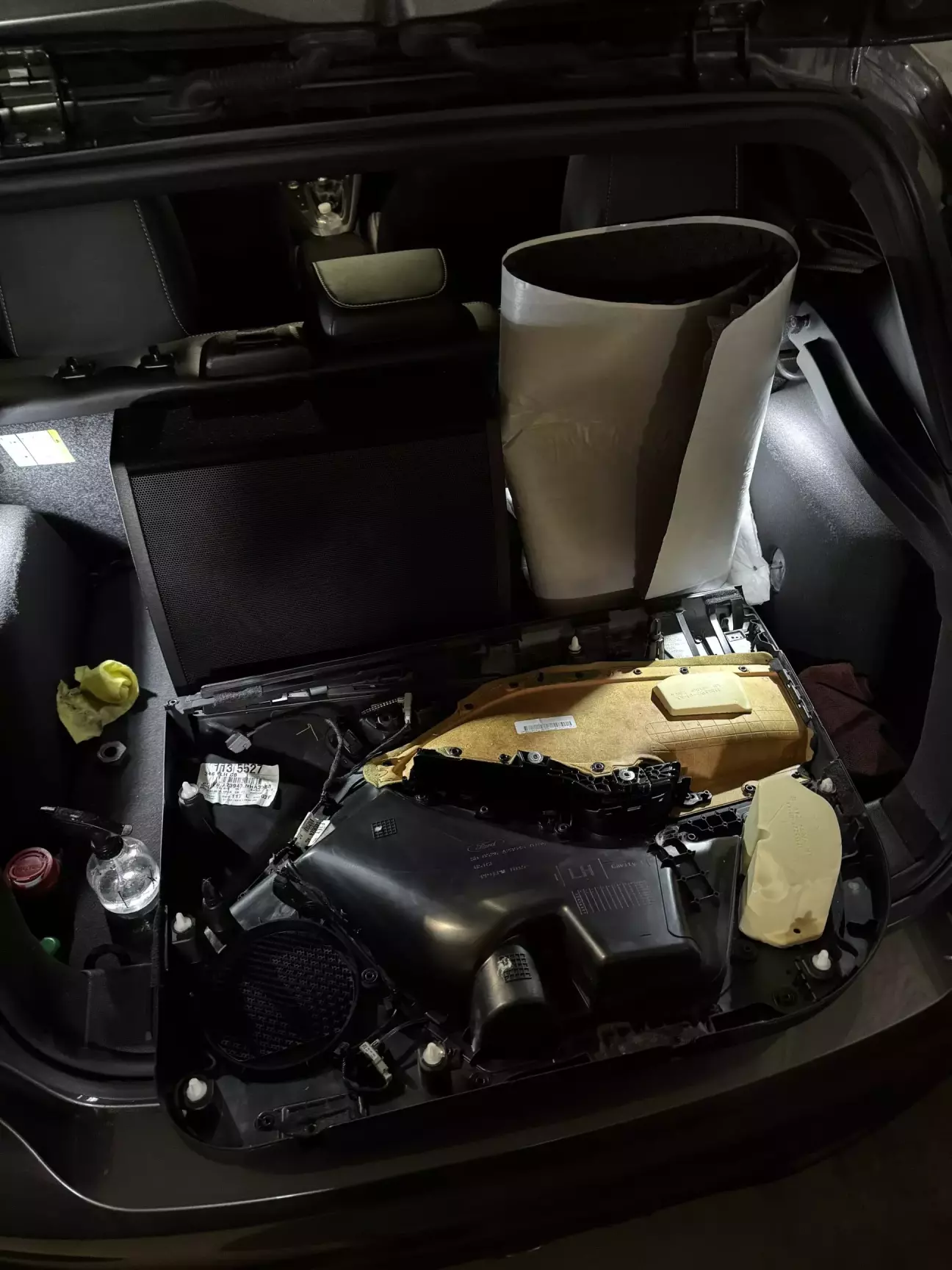

Підготував робоче місце - встелив лист шумки в багажник і на ньому вже підготовлюю дверну карту. Щоб не царапалась і не ковзала.

Лекал не мав, але мав досвід виконання цієї процедури на минулому Фокусі 3 "2л атмоовочі на ПШ"😁 Тому аналізуючи минулі провтики, трішки замірів лінійкою і основні листи шумки/вібри в кожну зону двері були готові. Захисне покриття з них стало лекалами для іншої дверки. Двері робив по черзі - спочатку водійська, потім пасажирська.

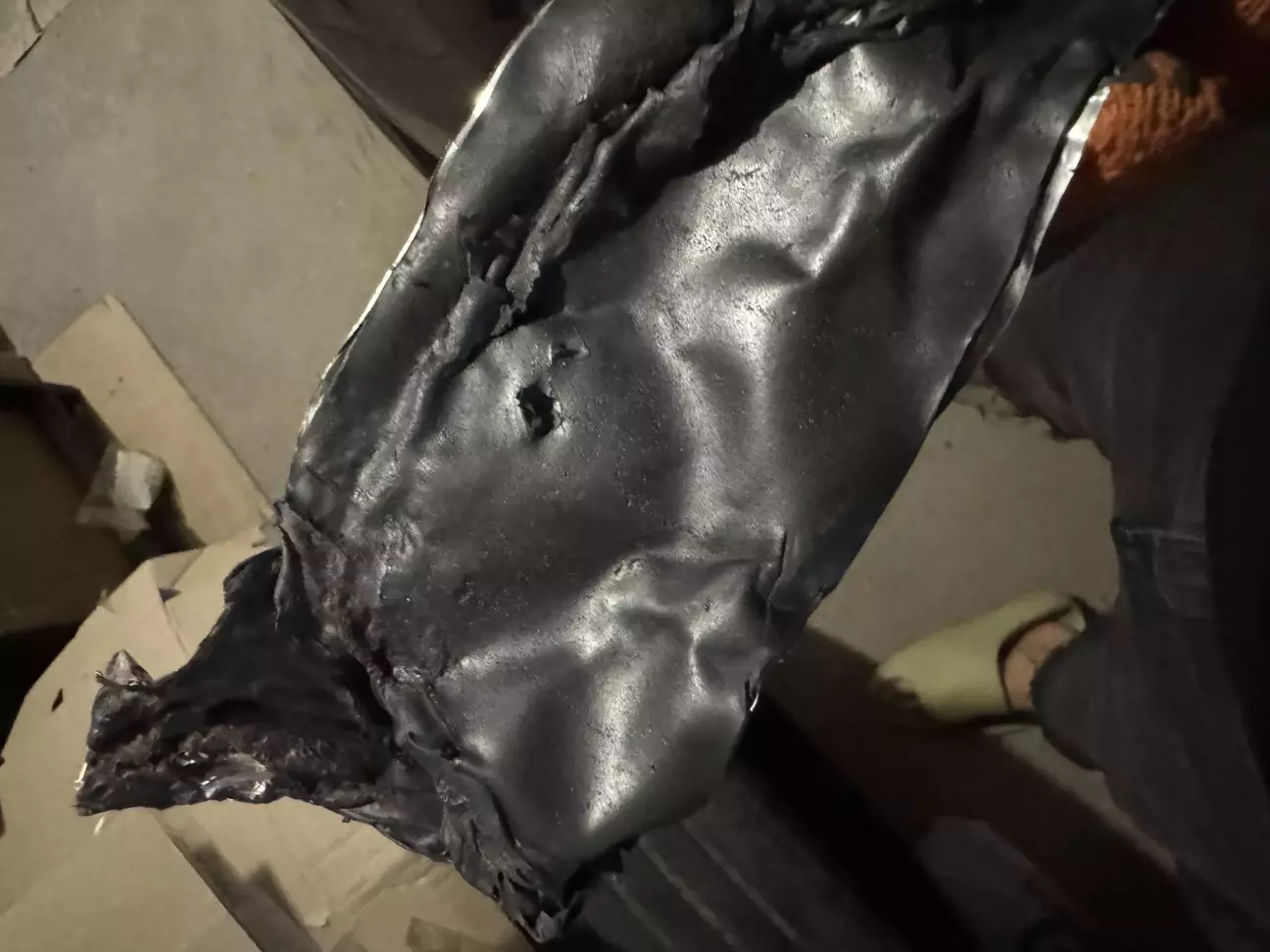

Рідна віброізоляція яка сама по собі відклеюється😁

Матеріали:

  • віброізоляція Acoustics Extreme 2мм лист 700х500 на одну дверку якраз.
  • шумоізоляція Acoustics Каучук Soft 10мм 1000х500 - також один лист на дверку
  • на дверну карту Acoustics Sound Wave 15мм один лист аналогічних розмірів на одну дверку.
  • антискрип Acoustics (тряп'яний)
  • прикаточні ролики: звичайний і подовжений, від тих же Acoustics
  • антисилікон
  • пару тряпок
  • канцелярський ніж
  • тряпчані рукавиці (для захисту рук від порізів об метал в дверях)

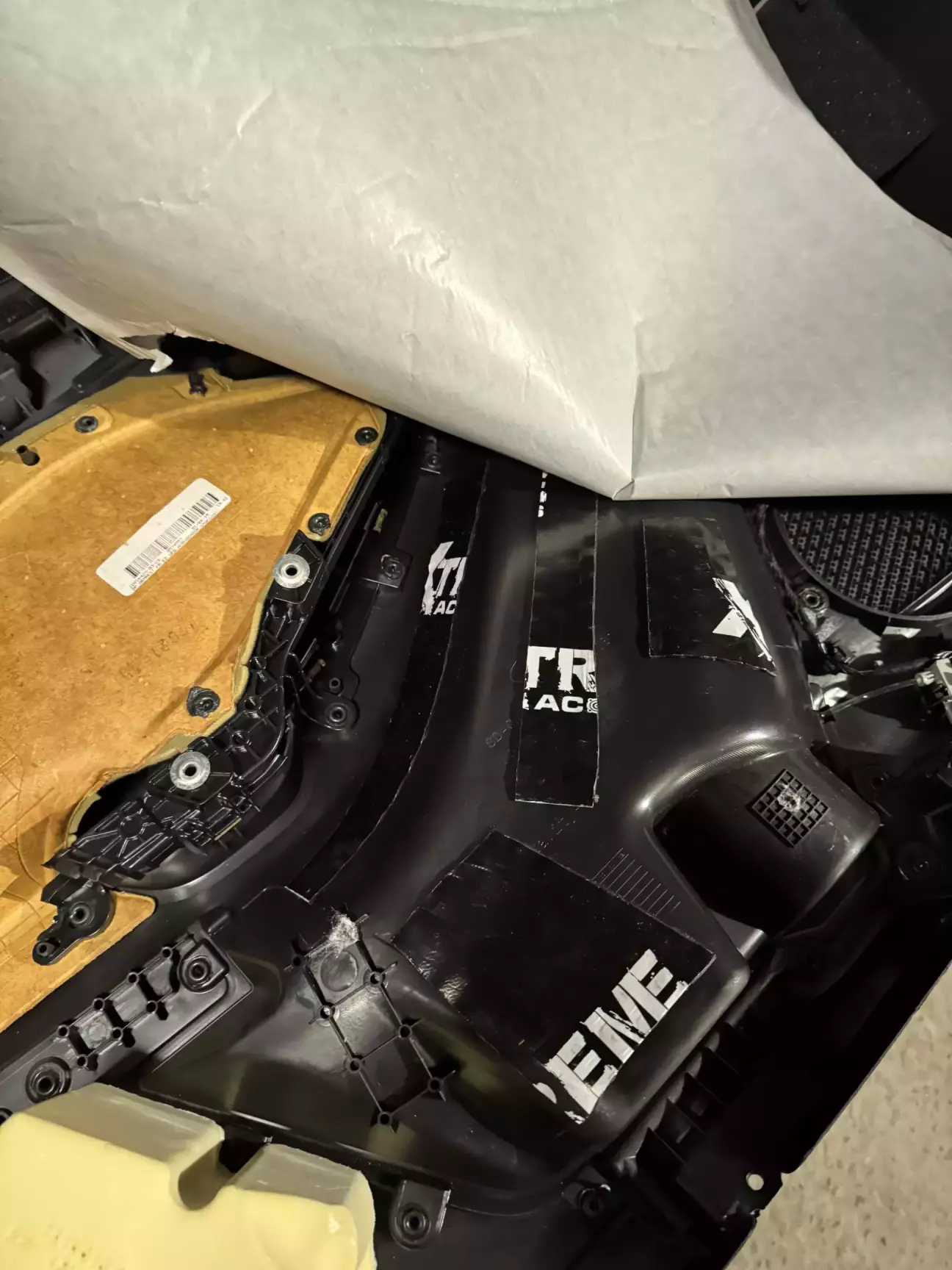

Часткова віброізоляція дверної карти в місцях суцільних і рівних площин. Вони мають властивість резонувати і додавати призвуки, що спотворюють звук.

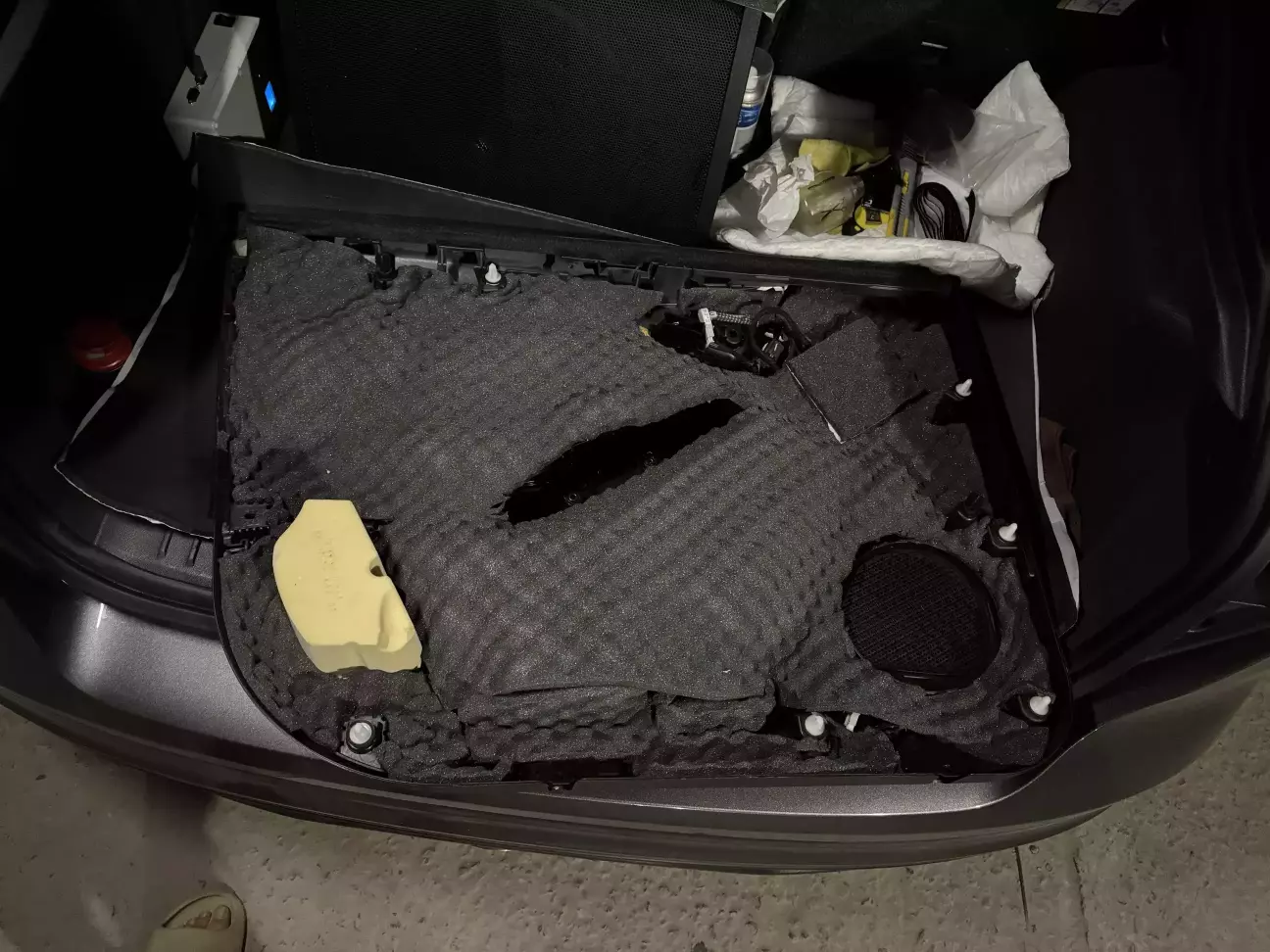

Шумоізоляція карти + антискрип кліпс

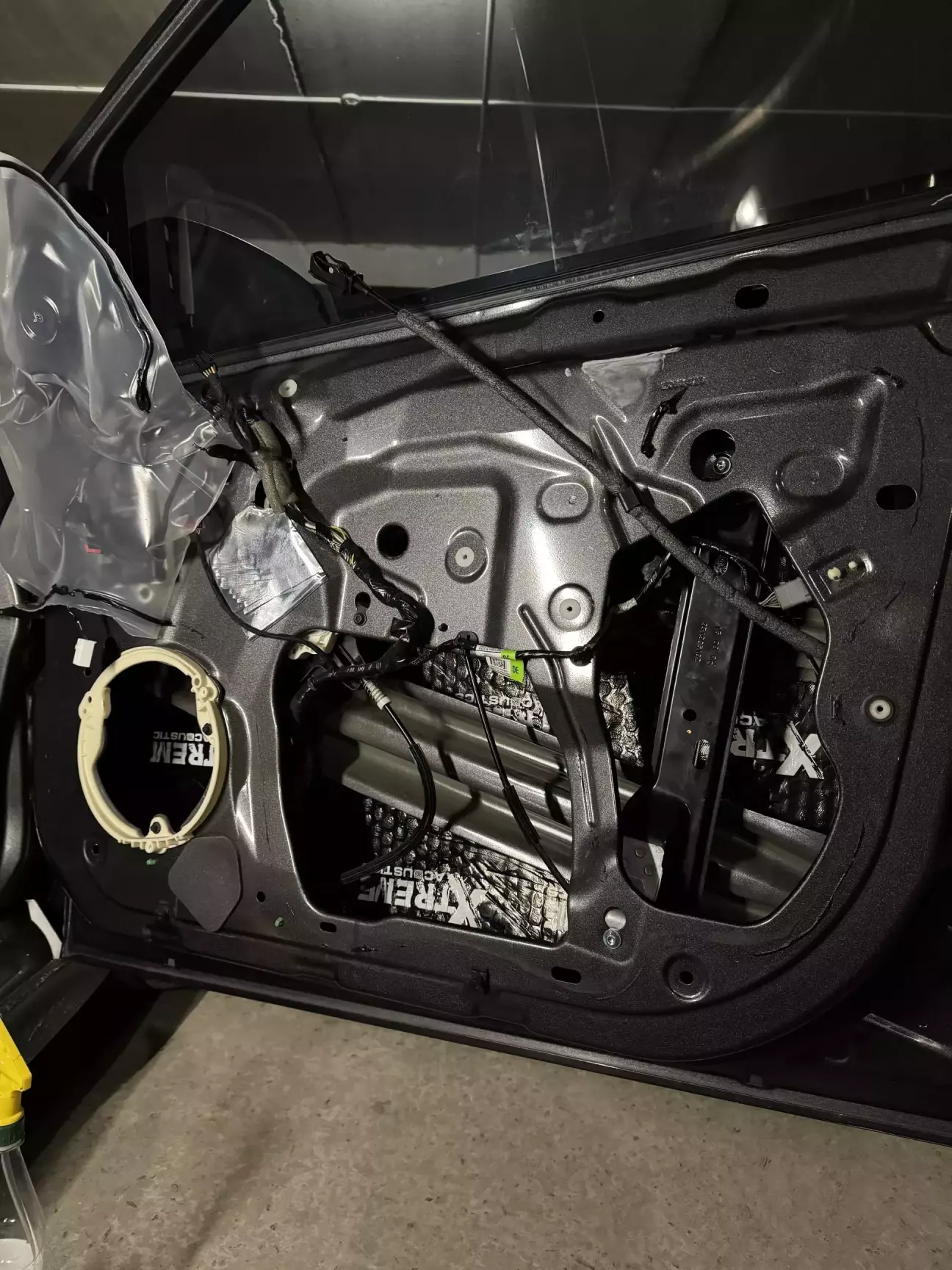

Прикатана віброізоляція

Проклеєно шумоізоляцією поверх віброізоляції

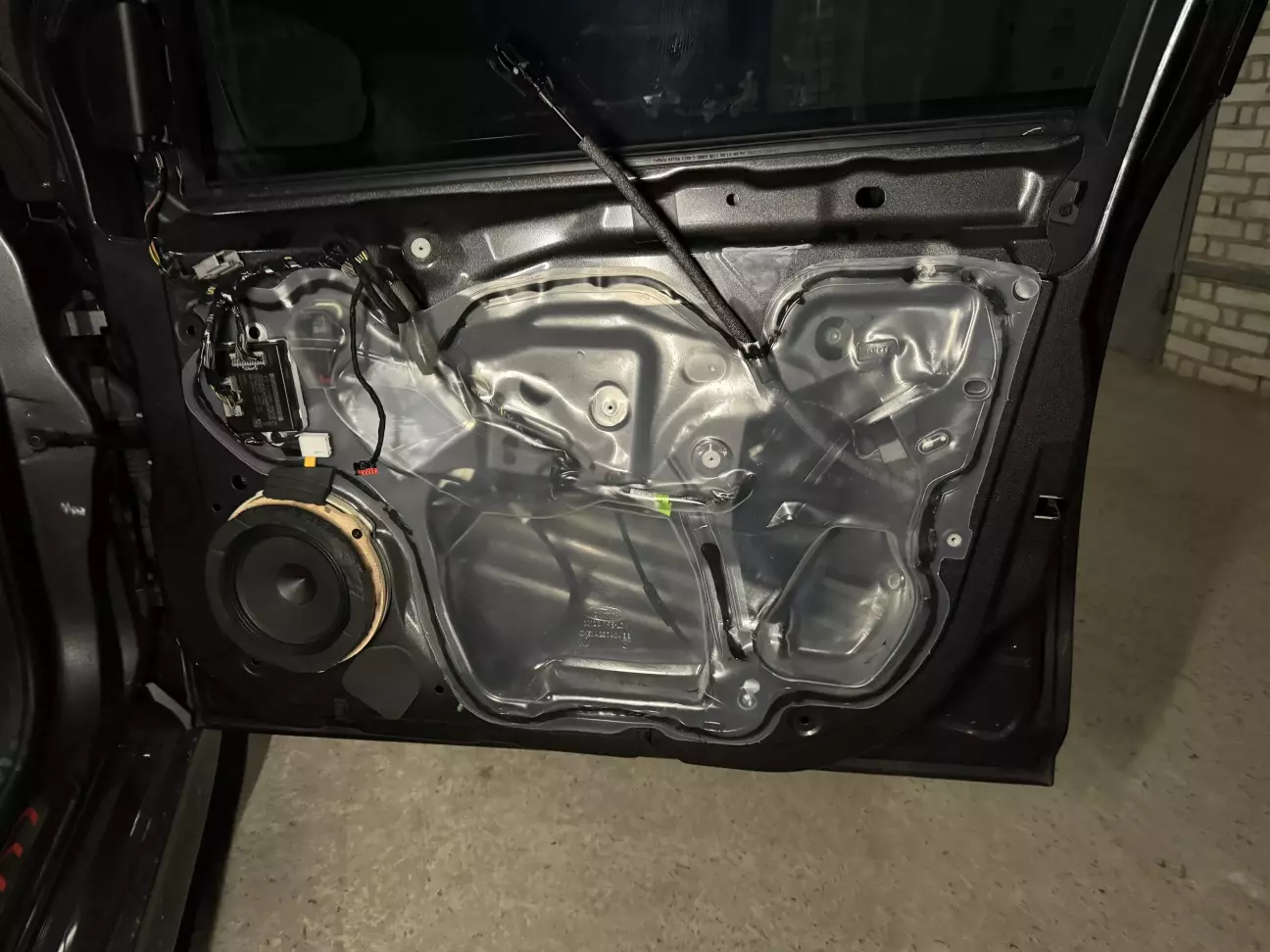

Закрив назад рідною целофанкою і замінив динаміки на Audison Voce AV6.5 з кросовером на 3кГц (другий порядок). Припаяв кастомний конектор XT30, рідний лишив.

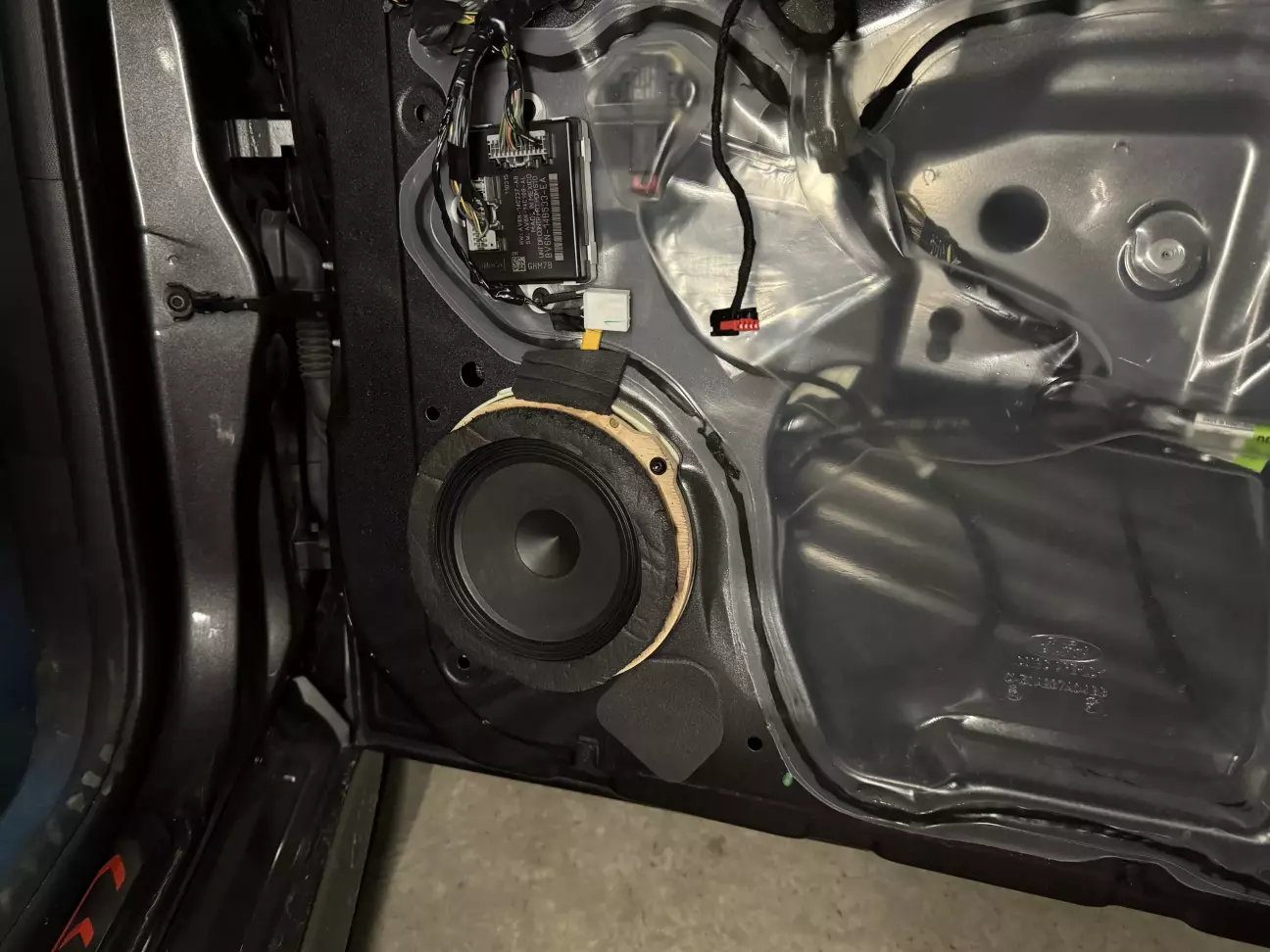

Встановлено через проставку з ущілюнювачем як до дверей, так і до динаміка

Результат



Окрім зменшення рівня шуму в салоні, пропала каша і бубніння на низьких частотах. Бас став чіткіший, має гарний швидкий панч без призвуків, грає низько і чітко без бубніння в районі 100-140 герц - це відбувається в стоковому варіанті і це печально😁. Динамік Audison Voce AV6.5 має дещо нижчу резонансну частоту і менший еквівалентний обєм, через що бас став глибший, порівнюючи з штатними Sony. Також використаний кросовер дозволяє динаміку грати до 3кГц (а він це вміє ефективно і рівно) - що згладжує "яму" яка присутня через штатні кросовери і їх частоти зрізу твітерів і динаміків Соні. Тому - всім хто хоче покращити якість аудіосистеми в авто - починати спочатку треба з шумоізоляції!


ЛАЙФХАК :)


Щоб різати вспінену шумоізоляцію треба канцелярський ніж. Щоб до нього не лип клей і ти міг нормально її різати, час від часу пшикай на ніж силіконове мастило. Це самий годний лайфхак, повір😁 Бо я як придумав цей лайфхак - здивувався наскільки це вийшло корисно. Бо інакше будеш після кожного різу мити ніж в антисиліконі. Замучаєшся😁



Схожі компанії

«Garage1.01»

"Garage1.01" Встановлення лінз, тюнінг та ремонт фар у Полтаві. Автомайстерня з досвідом понад 19 років  ⚡ Встановлення лінз, ремонт оптики, тюнінг фар, реставрація та ремонт фар в Полтаві✨ Полірування та бронювання оптики, ремонт корпусів та заміна скла фар✨ Центр встановлення, автоелектрик, встановлення додаткового обладнання✨ Встановлення автосигналізацій, центрального замка, автозапуску✨ Встановлення...

Ціна питання 4000 UAH, Пробіг 130000 км.
Опубліковано: 28 липня 02:03
11 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Я їжджу на KIA Sportage (3G)
По вібропоглиначу, плям супер демократично 1 лист не двер. В мене 2,5 на двер вийшло. Єдине, цей софт не потрібно було в двері клеїти, бо він не має вологостійкого шару і може відвалитися з часом. Також ви не заклеїли технічні отвори, а залишили штатну плівку. Не принципово, але ефект би був ще крашій.
28 липня 16:59
Я їжджу на Ford Focus III ST
Comik
По вібропоглиначу, плям супер демократично 1 лист не двер. В мене 2,5 на двер вийшло. Єдине, цей софт не потрібно було в двері клеїти, бо він не має вологостійкого шару і може відвалитися з часом. Також ви не заклеїли технічні отвори, а залишили штатну плівку. Не принципово, але ефект би був ще крашій.
Comik, моя думка така, що заклеювання віброю отого технічного отвору то більше ведмежа послуга самому собі аніж реальний профіт. Шар вібри і шумки на зовнішній частині дверей вже дає 80% результату. 20% результату ціною ускладнення доступу в дверну нішу (в разі поломки склопідйомника або ще чогось) і збільшення ваги дверей ще на х2 по кількості вібри (а петлі не вічні). Та й насправді вже ефект колосальний. Залишились ще задні двері і мені вистачить. Зайва вага даній машині зашкодить, а подальший профіт по шумці дістанеться вже не такою смачною ціною😅
30 липня 01:46
Я їжджу на Ford Focus III ST
Comik
pokus_lv, заклеювання віброю замість штатної плівки тих отворів більше не для шумки, а для створення умовного об'єму для роботи динаміка. В вашому випадку там не х2 буде. А для мін шумки, дійсно, буде достатньо.
Comik, про обєм для динаміка згоден, так. Бо дверна карта на достатній гучності вже вібрує. А це не хороше акустичне оформлення для будь-якого динаміка)
30 липня 18:21
Я їжджу на Mazda CX-9 (1G)
Доброго дня) Цікавить чи ця звукоізоляція водовідштовхувальна?
28 липня 10:23
Я їжджу на Ford Focus III ST
Нінзя
Доброго дня) Цікавить чи ця звукоізоляція водовідштовхувальна?
Нінзя, що таке водовідштовхувальна шумоізоляція?) Це вспінена шумка типу яка не вбирає воду? Вона насправді і не буде то робити, в неї не така структура як у губки😅 Існує технологія поклейки, але це в випадку коли клеїш шумо-віброізоляцію на місця де вже є рижики. Їх перед поклейкою треба повністю законсервувати і обробити. А коли ти клеїш суто на фарбу то шумоізоляція ніяк не вплине.
28 липня 12:37
Я їжджу на Ford Focus III ST
Нінзя
Доброго дня) Цікавить чи ця звукоізоляція водовідштовхувальна?
Нінзя, продовжу попередній коментар бо не вліз😁 Сама віброізоляція каучукова вже є герметичною, якщо вона прикатана - під неї вода не потрапить.
28 липня 12:39
Я їжджу на Mazda CX-9 (1G)
pokus_lv
Нінзя, продовжу попередній коментар бо не вліз😁 Сама віброізоляція каучукова вже є герметичною, якщо вона прикатана - під неї вода не потрапить.
pokus_lv, аа ну за віброізоляцію я зрозумів. Вона якщо добре прикатана то нічоно страшного не буде. Я за ту звукоізоляцію яка із паралоноподібного матеріалу, на внутрішню сторону карти яку ви приклеїли. Я чого питаю, вона ж як губка буде вбирати вологу, якщо немає захисту від вологи.
28 липня 14:08
Я їжджу на Ford Focus III ST
Нінзя
pokus_lv, аа ну за віброізоляцію я зрозумів. Вона якщо добре прикатана то нічоно страшного не буде. Я за ту звукоізоляцію яка із паралоноподібного матеріалу, на внутрішню сторону карти яку ви приклеїли. Я чого питаю, вона ж як губка буде вбирати вологу, якщо немає захисту від вологи.
Нінзя, це не є критичним сильно, в неї так, пориста структура але втягувати воду вона сильно не здатна. В неї багато ізольованих отих бульбашок і в них вода не потрапить. Це не губка, внутрішня структура дещо інша. Та й в мене авто в сухому гаражі. Під дощем не стоїть. Якщо турбує волога то так, є шумка покрита "каучуковою" глазурю, тобто водонепроникна повністю😅
1
30 липня 01:40
Я їжджу на KIA Sportage (3G)
Нінзя
pokus_lv, аа ну за віброізоляцію я зрозумів. Вона якщо добре прикатана то нічоно страшного не буде. Я за ту звукоізоляцію яка із паралоноподібного матеріалу, на внутрішню сторону карти яку ви приклеїли. Я чого питаю, вона ж як губка буде вбирати вологу, якщо немає захисту від вологи.
Нінзя, є така сама у цього виробника, тільки з абревіатурою PU. Має вологонепроникний шар. Подивіться в моєму бж запис по шумці дверей. Якраз плівка на дверях і захищає saundwawe від вологи.
30 липня 08:10
