BMW 3 series (E30) (Тень Интеллигенции)

Гідроблок ABS

Я їжджу на BMW X5 (E53), BMW 3 series (E30)
Крюківщина, Україна

Гідроблок ABS

Отже, - проблема з гальмами.
Забігаючи на перед, скажу, що я сам собі її створив, а потім мужньо з нею боровся! )))

Після прокачування, гальма були, але погані, "ватні" якісь. Вирішив я їх "прокачати" в екстремальних умовах - на ходу, різким гальмуванням. На диво, це наче спрацювало! Гальма ставали кращими, а десь після 3-4 разу, навіть почали блокуватися колеса. Я вже зрадів. І тут десь на 5 чи 6 раз, педаль різко провалилася... мабуть щось таки репнуло! - подумав я )

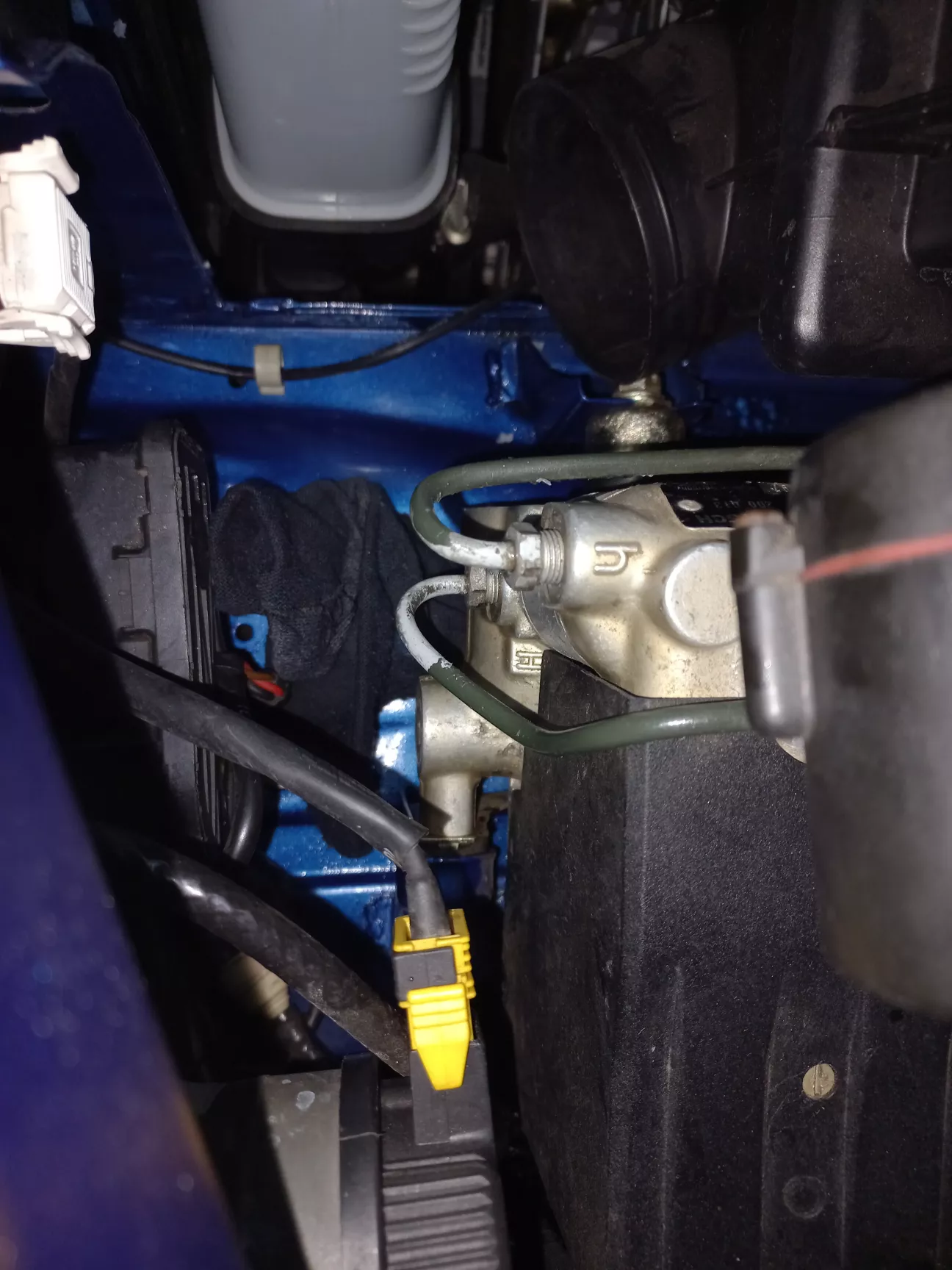

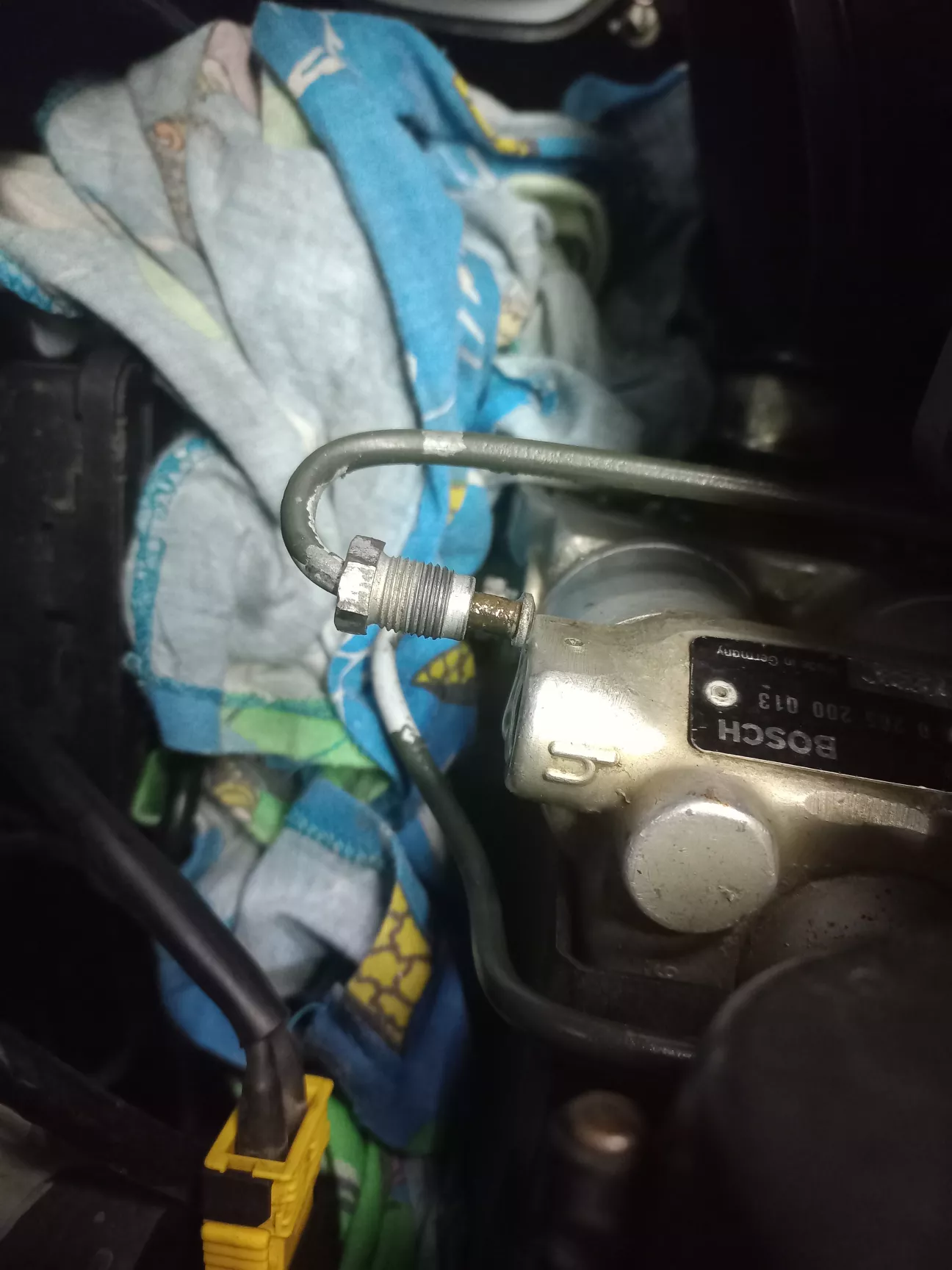

І не помилився - з під лівої фари струмком лилася гальмівна рідина... Відкрив капот - тече з гідроблоку ABS, з вихідного штуцера заднього контуру гальм (h).

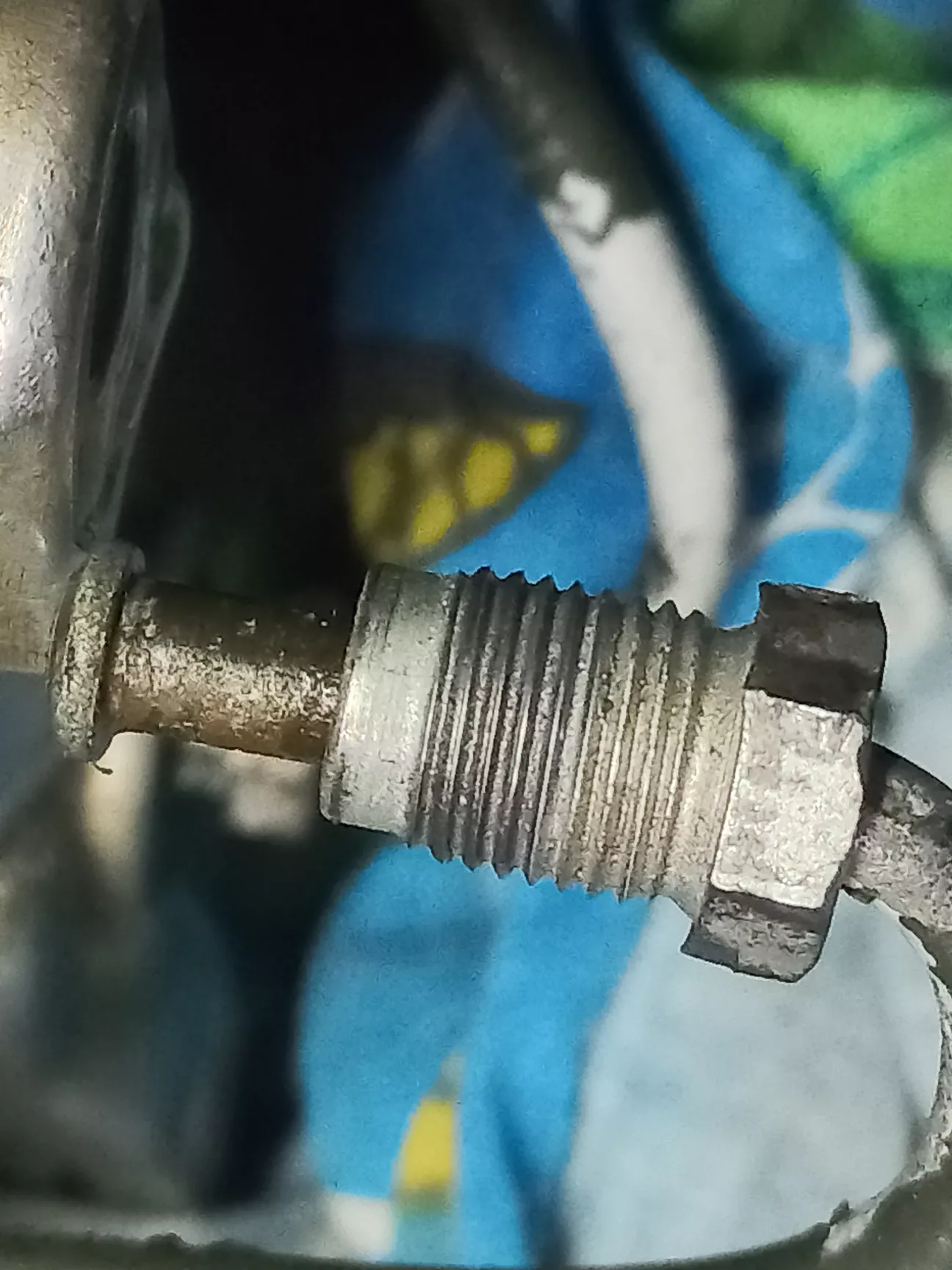

Заїхав в гараж, спробував підтягнути штуцер, - не вийшло. Тоді я згадав, що при збірці, саме цей штуцер туго закручувався, але тоді я не надав цьому значення. А, даремно. Викрутив його, на вигляд з різьбою наче все нормально.

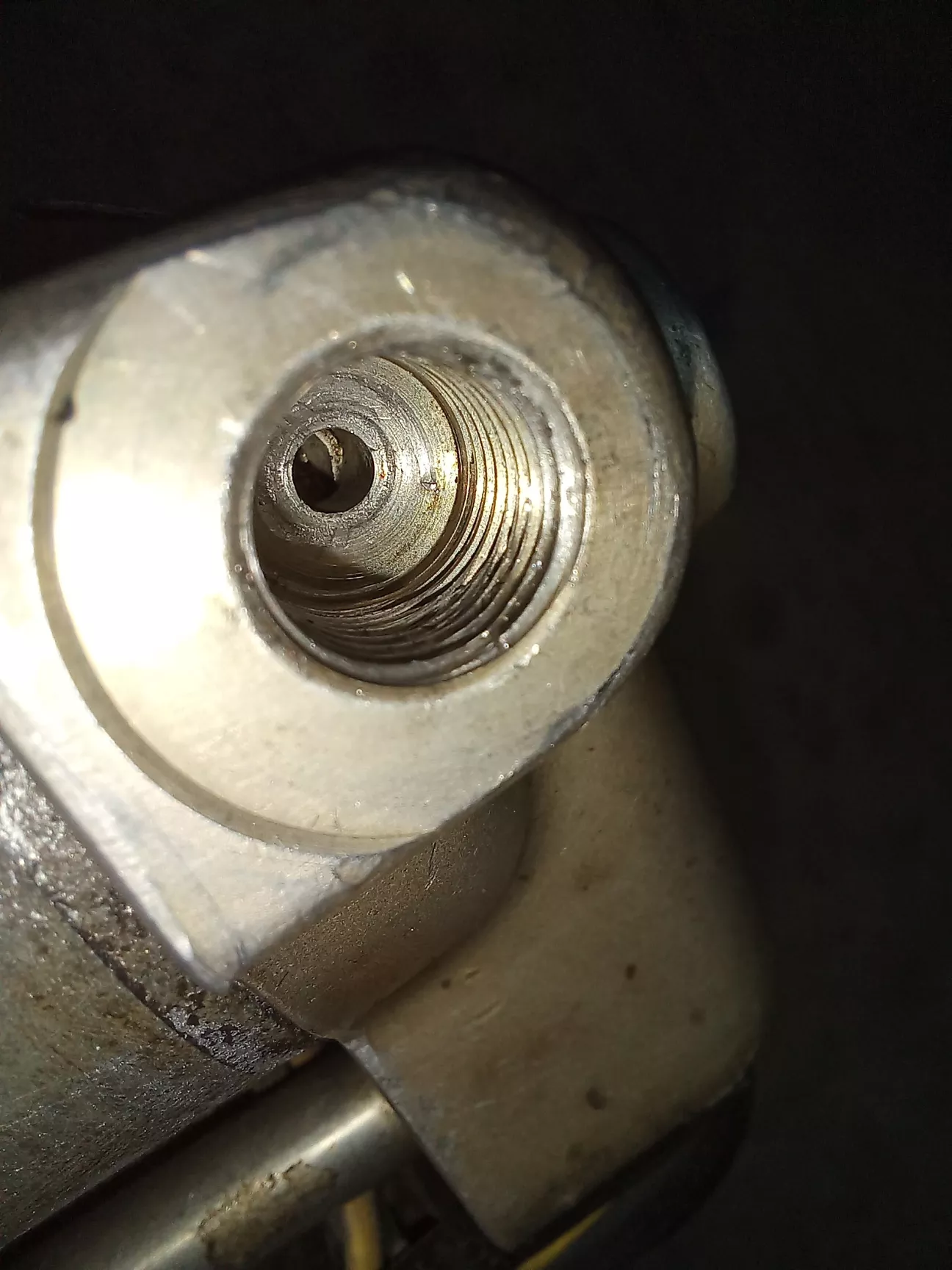

Але закрутити я його вже не зміг - різьба в гідроблоці вже була пошкоджена. При збірці я його закрутив з перекосом, воно деякий час тримало, але при екстренному гальмуванні таки не витримало... Спробували по місцю пройти різьбу метчиком M10x1, - після цього штуцер закрутився, трубка зафіксувалась. Але при натисканні на педаль гальмівна рідина вже не била фонтаном, а просто витікала через пошкоджену різьбу. Фіаско. Я запоров гідроблок. ((


Зняв його, і стало зрозуміло, що тут потрібно або нарізати нову різьбу M12, або шукати інший гідроблок.


Ще був варіант встановити "пружинку" - китайський ремонтний комплект для відновлення різьби. Я його вже майже купив, але щось воно мені не вселяло довіри... ще й в гальмах.
Варіант з нарізанням різьби під адаптер M12x1/M10x1 мені теж не дуже подобається, - якщо дрібна металева стружка попаде в середину, то як її потім вичистити? А якщо вона піде по трубках в супорти?....
Тому почав шукати інший гідроблок. На щастя, виявилося, що вони не дорогі, і їх є багато в продажу, тому, що вони мало кому потрібні. Отже, я купив на автошроті гідроблок ABS (по ціні китайської "пружинки"). По "легенді" продавця, він був привезений з Польщі і дуже давно лежить на складі. Номер точно такий же - BOSCH 0 265 200 013.

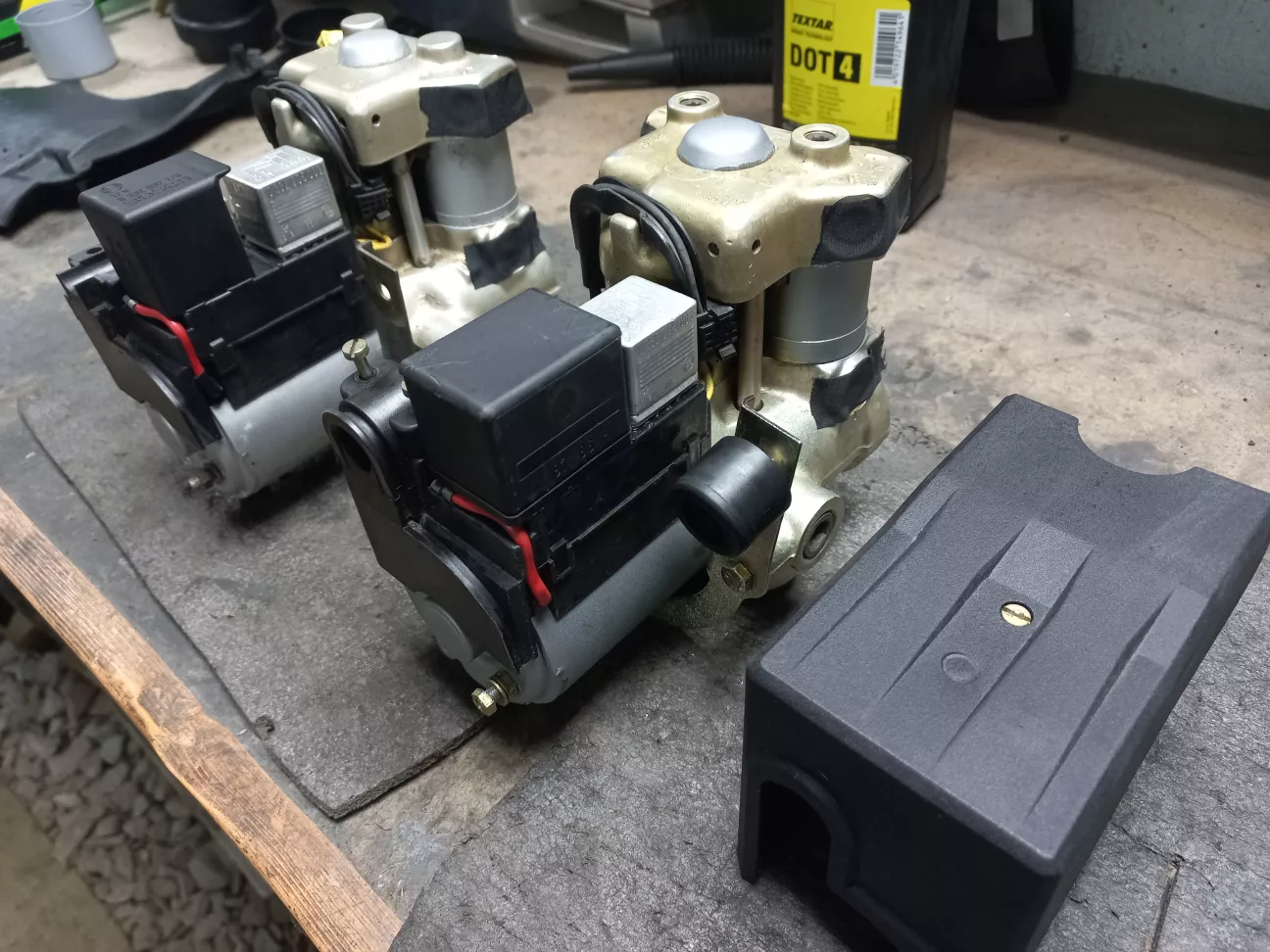

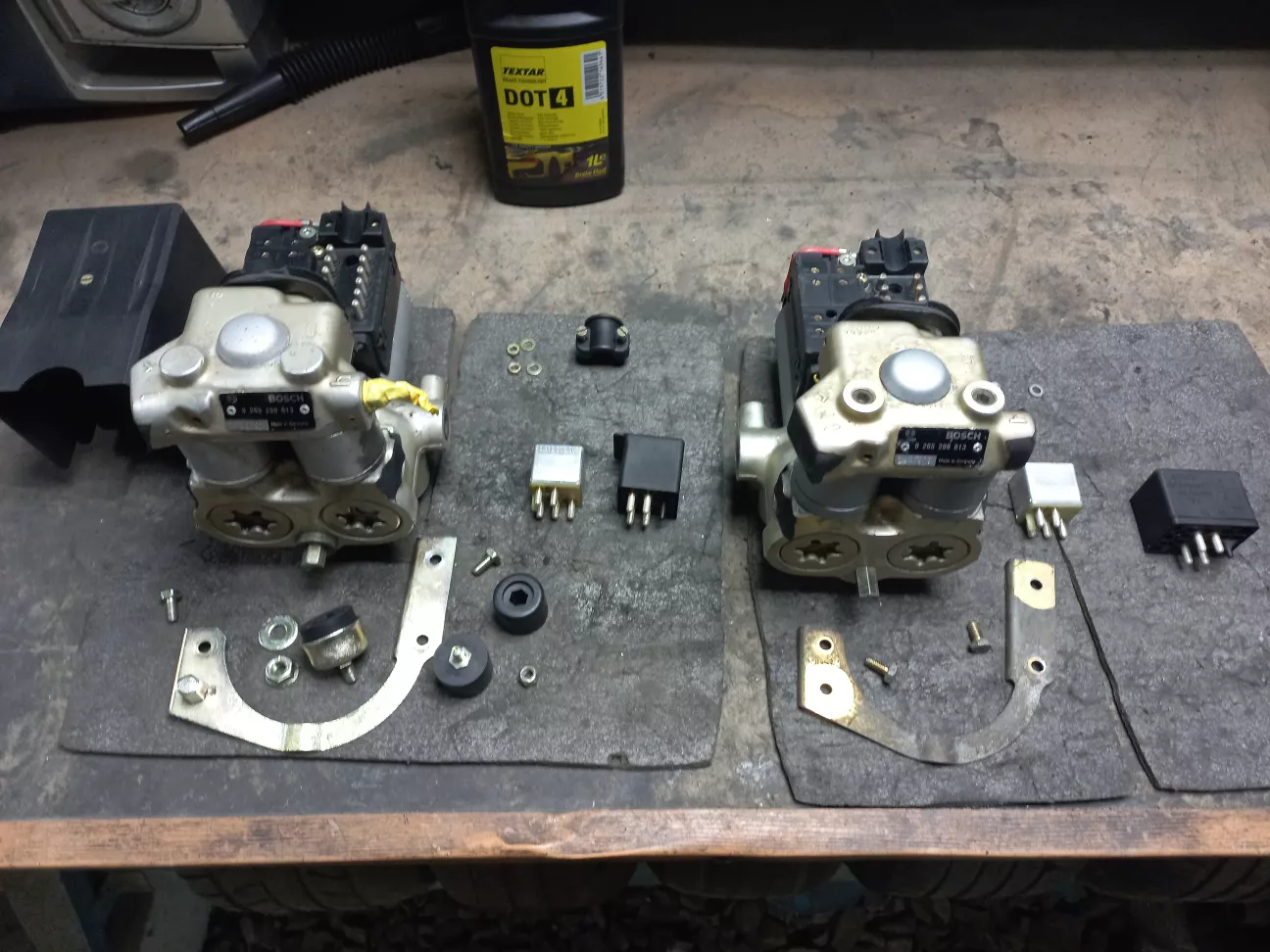

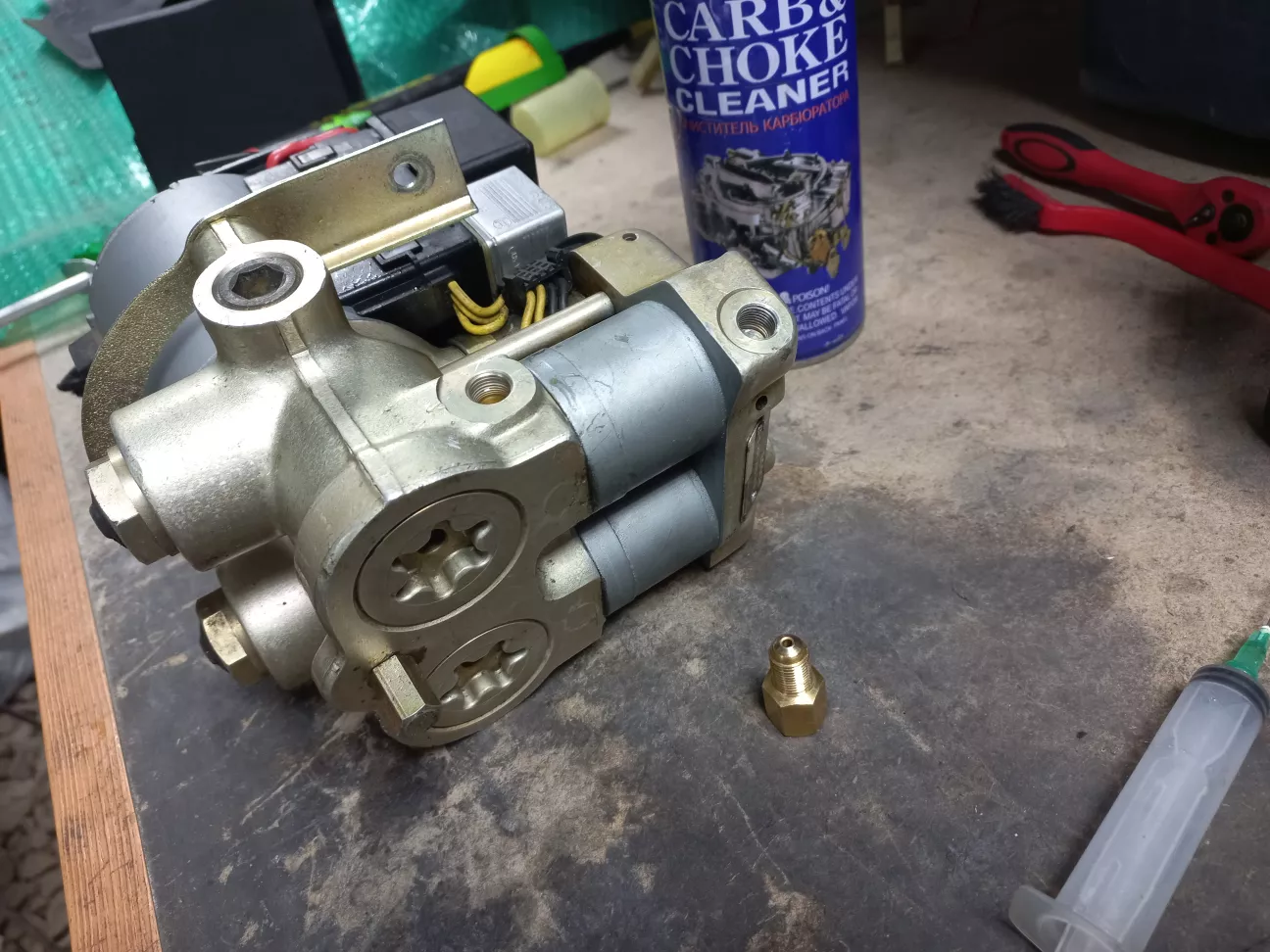

Трохи розібрав, помив, почистив, пофарбував.

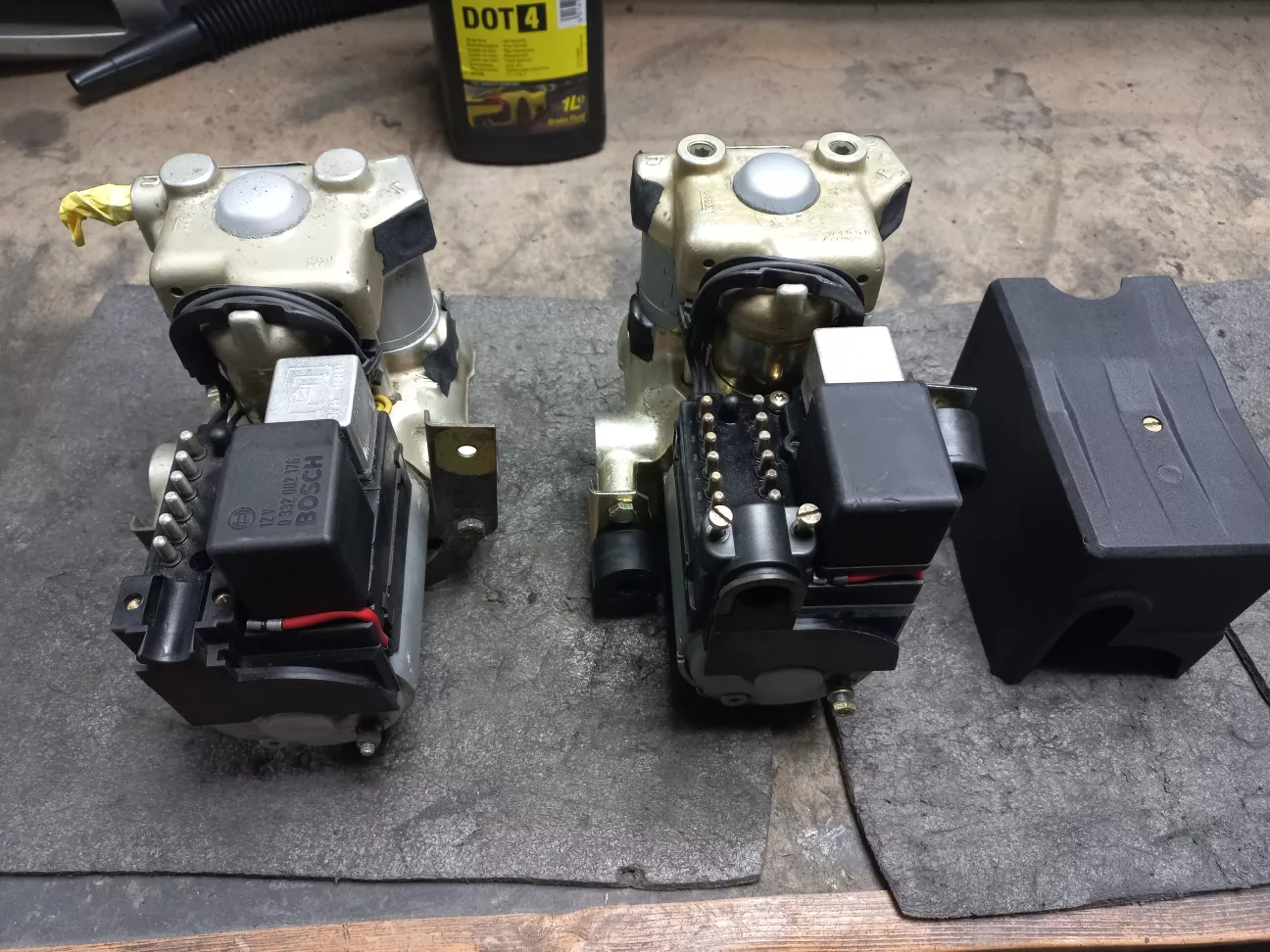

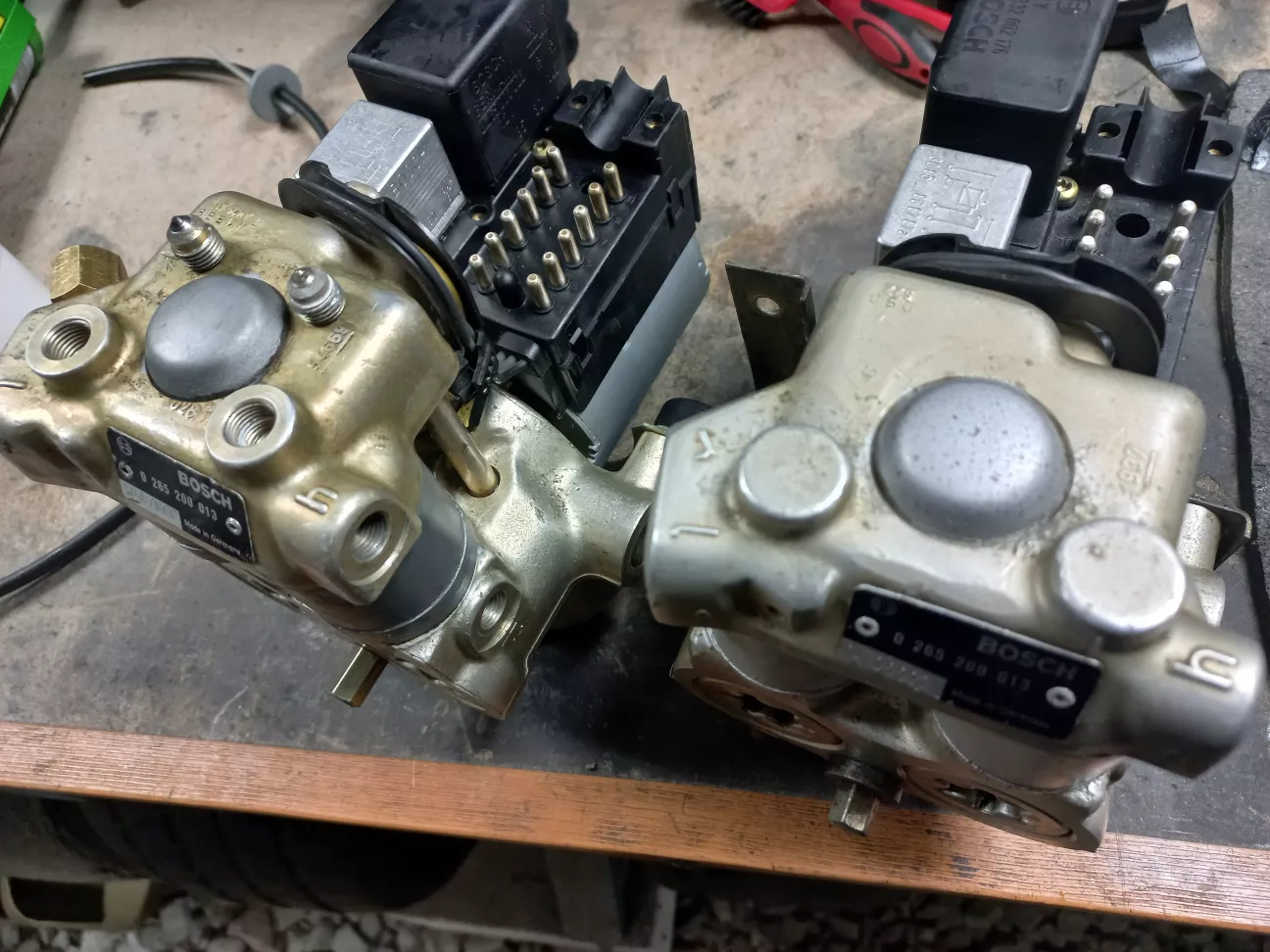

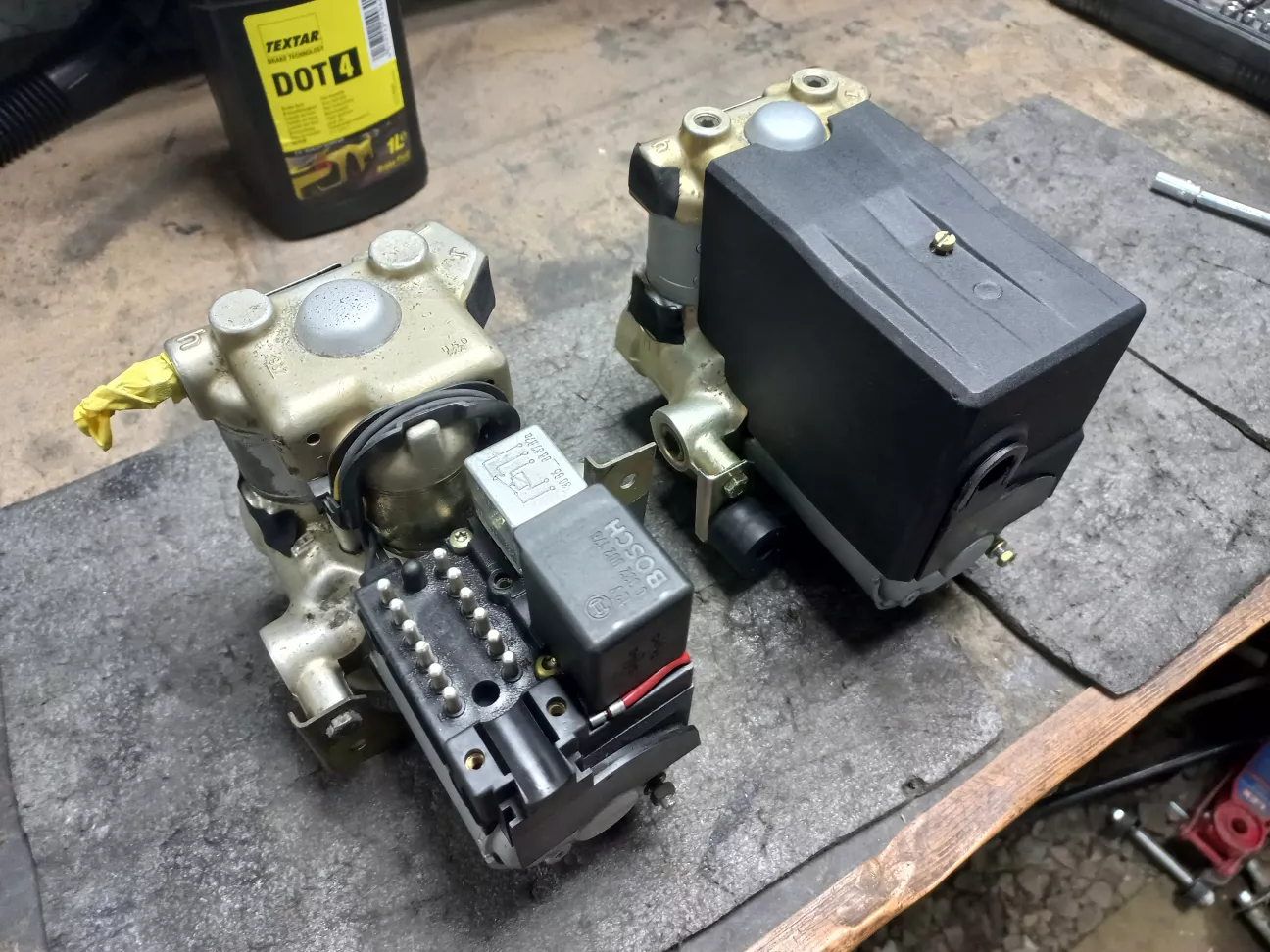

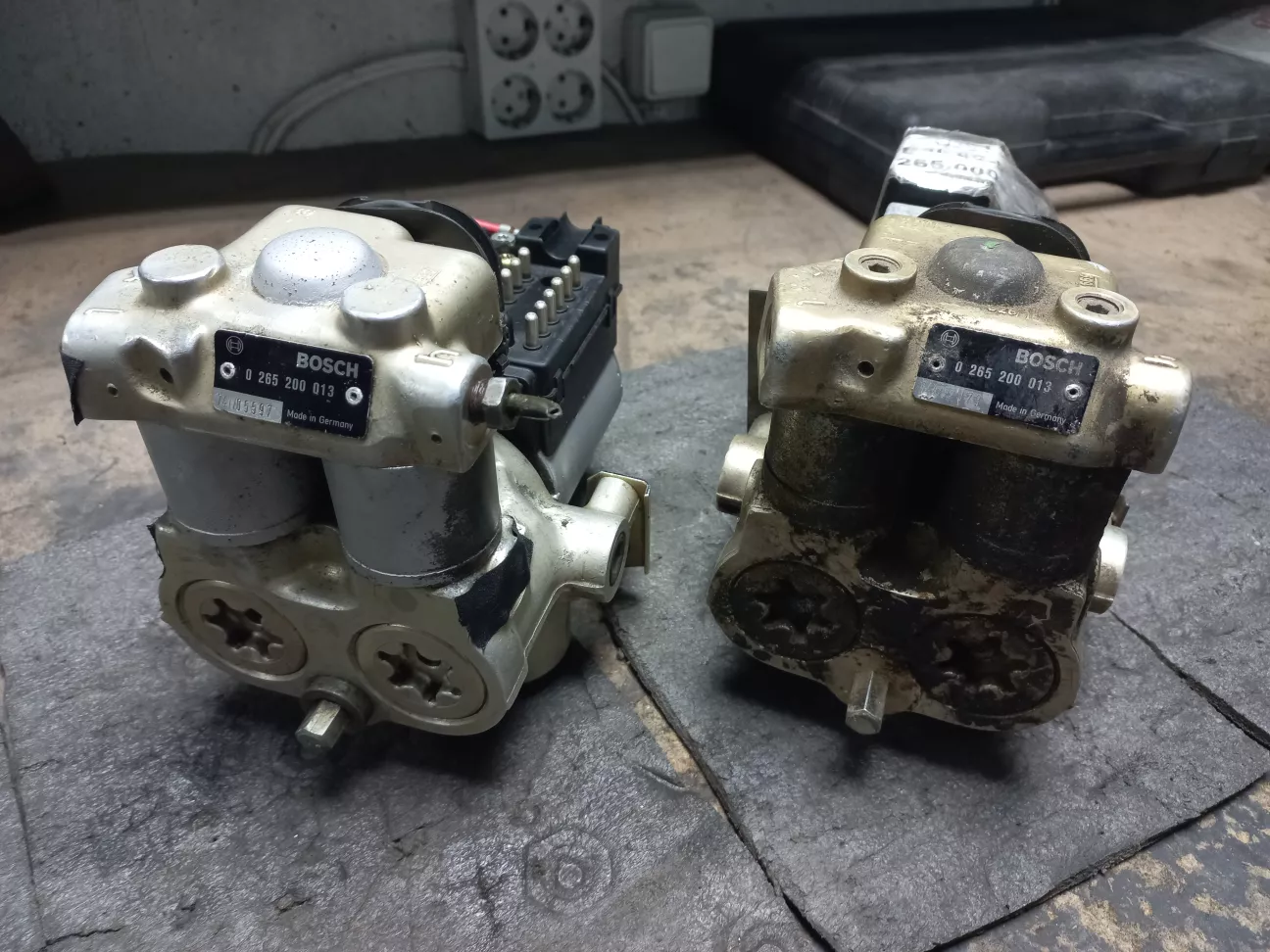

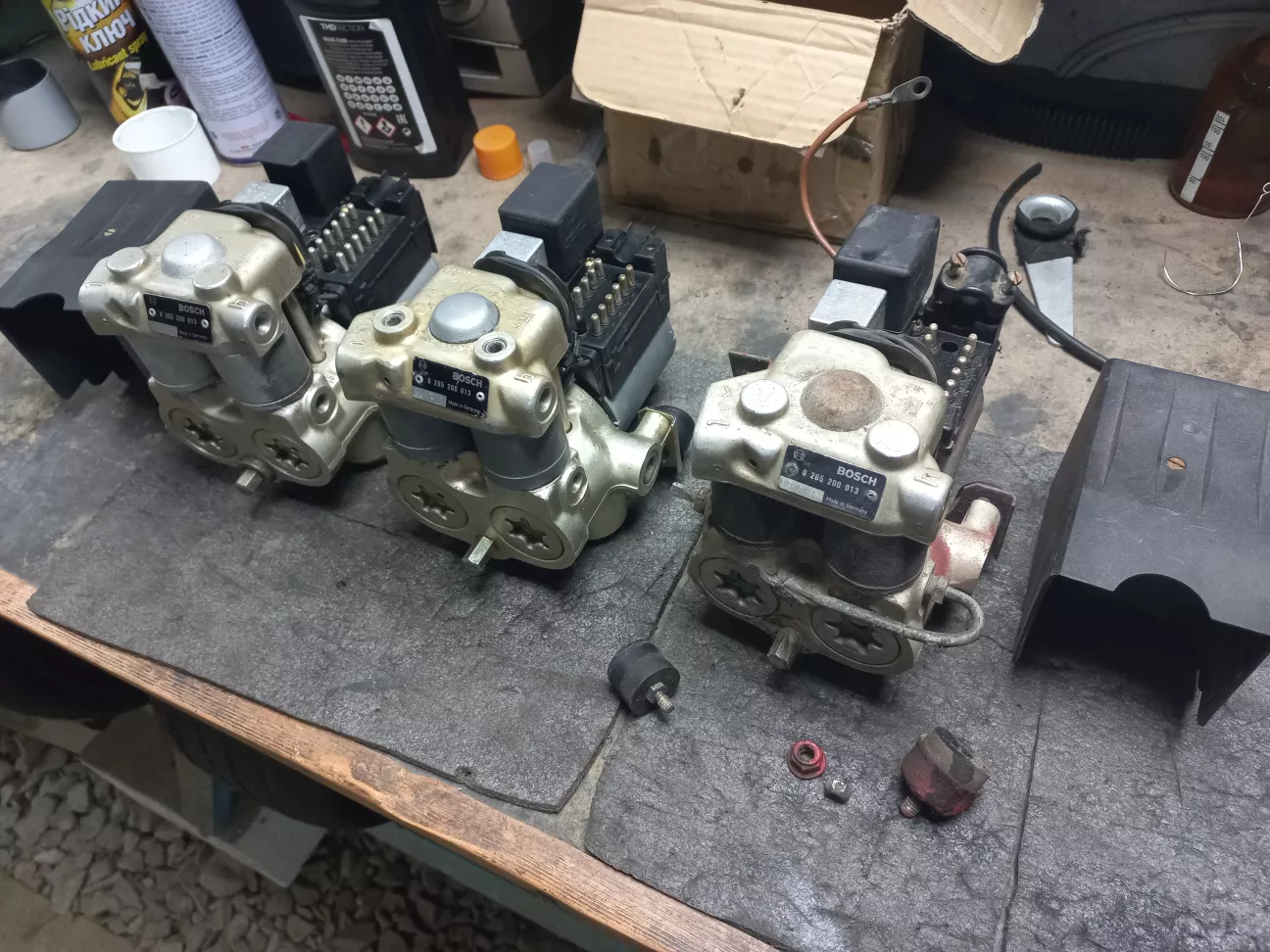

Хоч номери однакові, блоки мають деякі не значні відмінності.

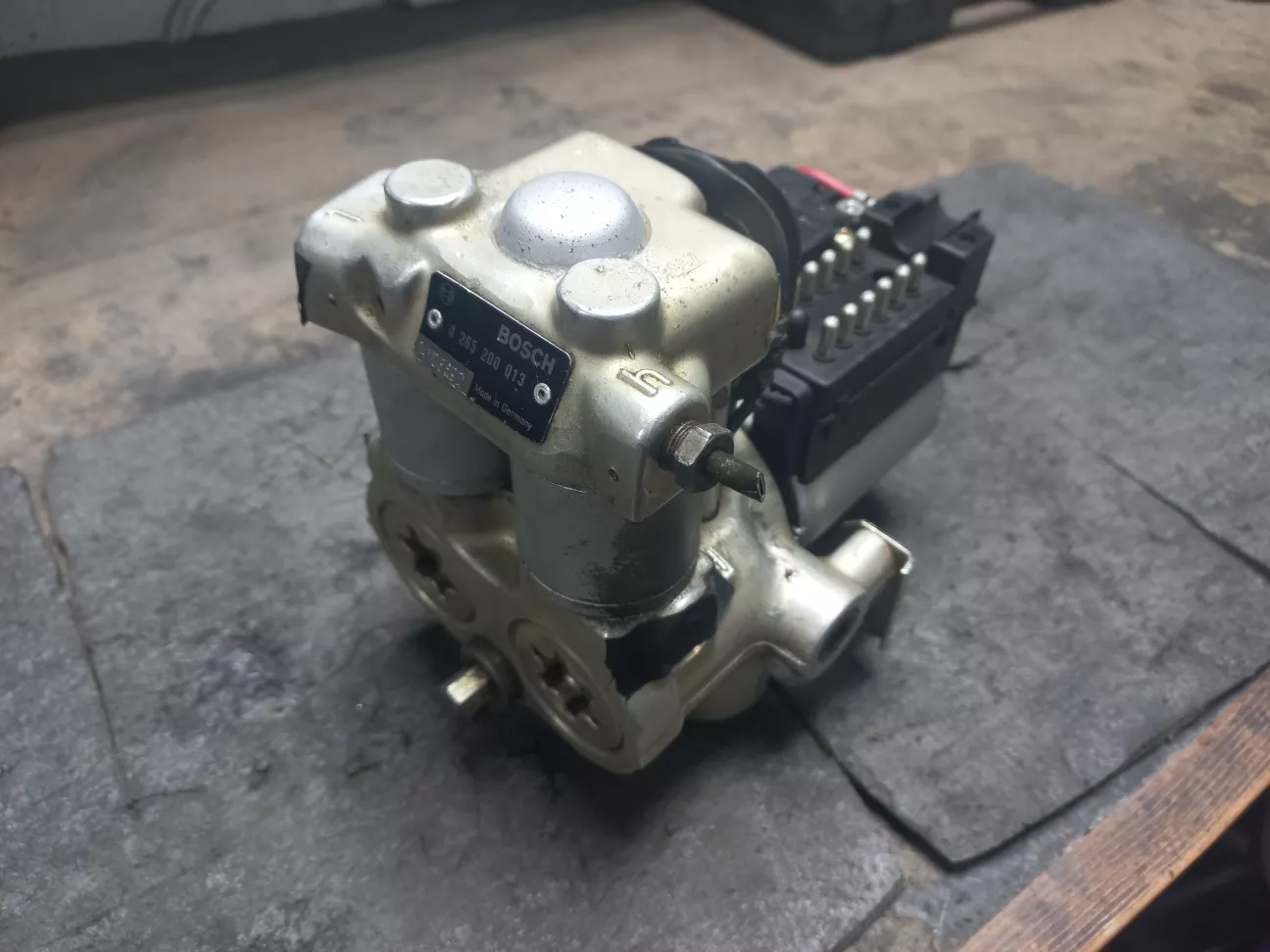

Готовий до установки.

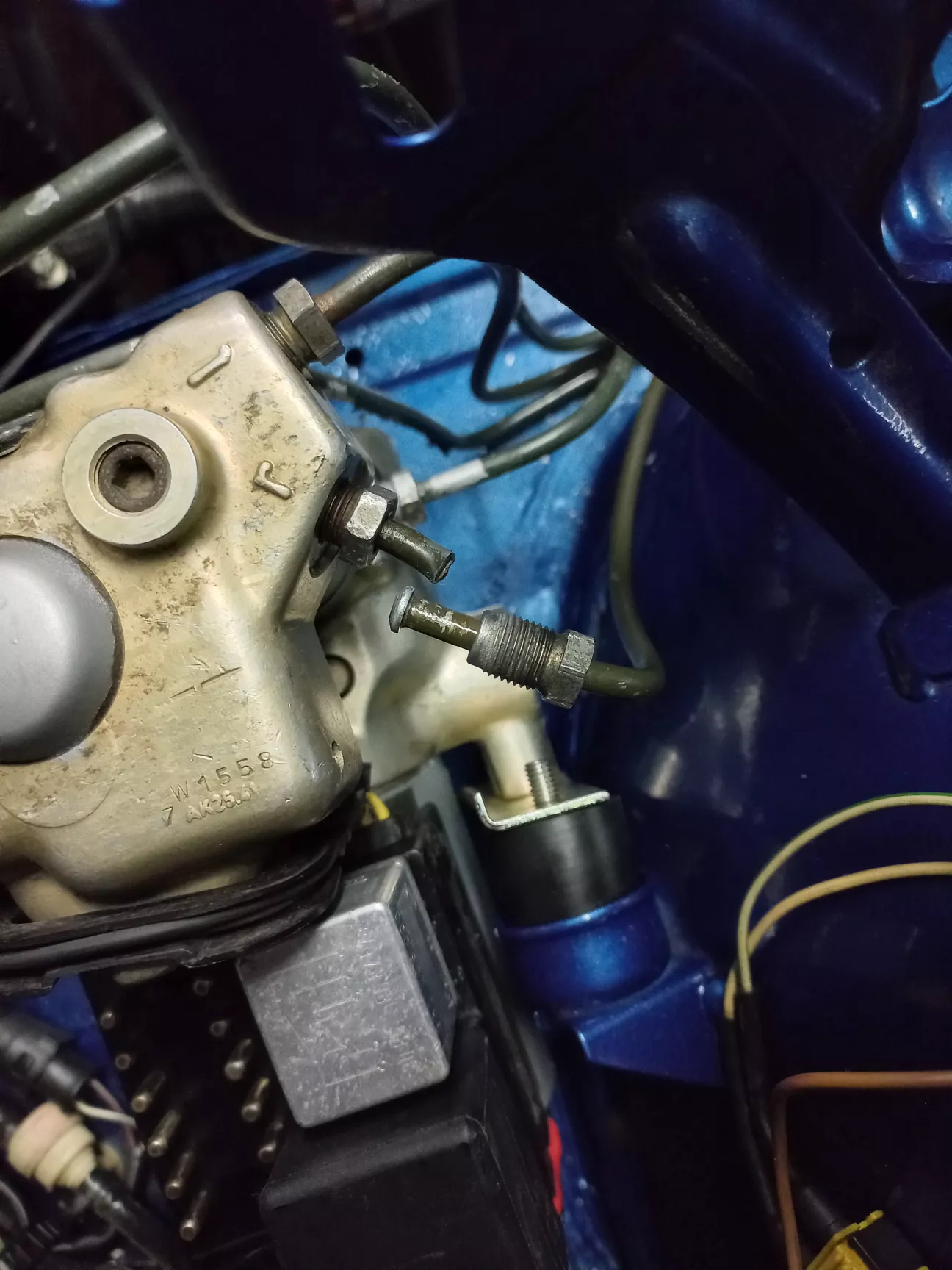

Я встановив гідроблок, і тут знову в мене щось пішло не так з різьбою! Тепер проблема була на вихідному штуцері переднього правого контуру гальм (r). Він ніяк не хотів закручуватися! Хоча обламаний штуцер закручувався вільно.

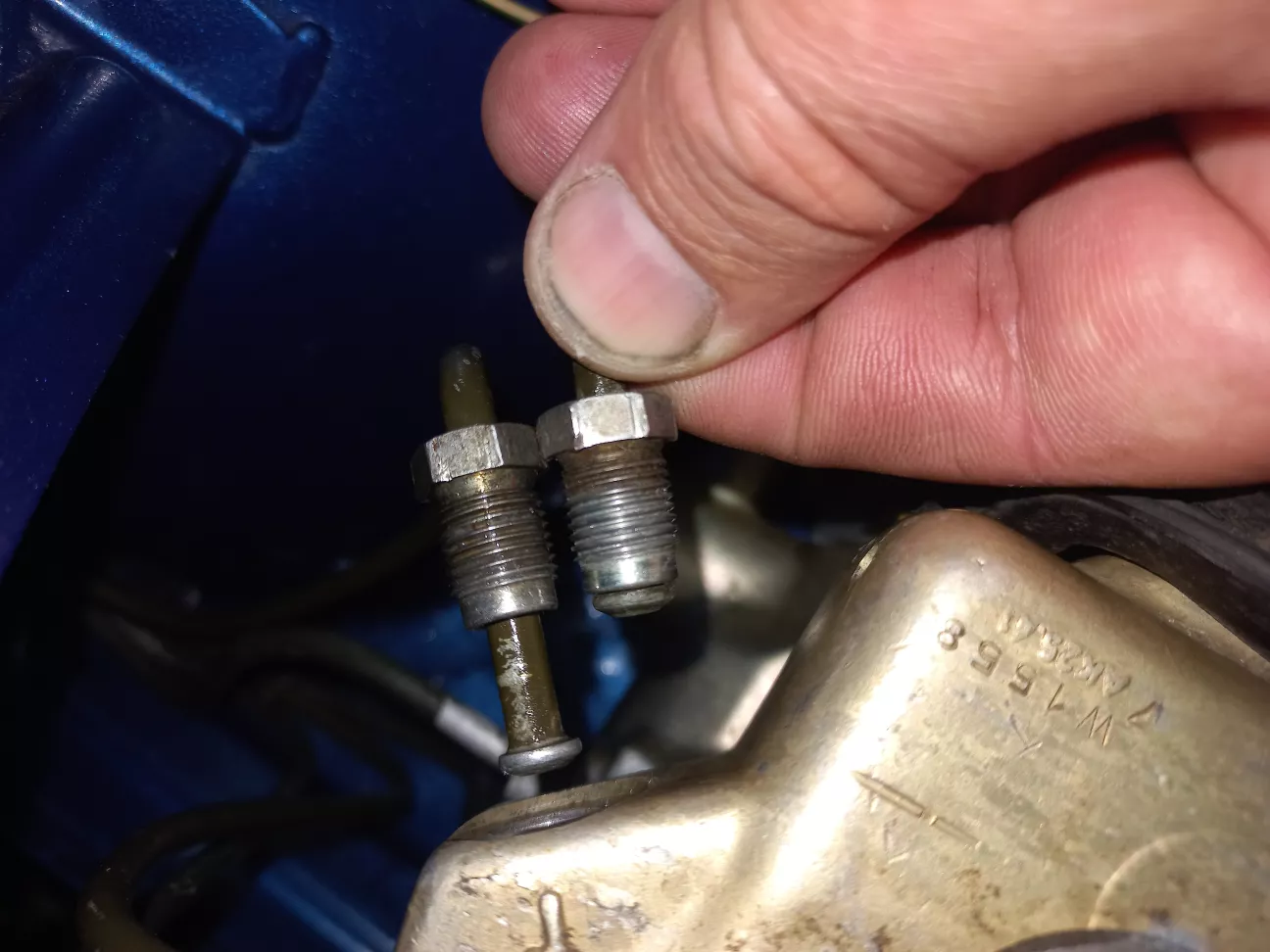

Різьба на обох штуцерах нормальна.


Я не знаю в чому була ця проблема, може то в мене руки криві... ))) Але дуже не хотілося запороти ще один гідроблок. Тому, промучившись два дні з тим штуцером, я вирішив замовити адаптер (чи в цьому випадку, скоріше, проставку) M10x1/M10x1.
І це спрацювало! Проставка легко закрутилася в гідроблок, а штуцер легко закрутився в проставку. Я не розумію, чому воно не закручувалося без проставки, але маємо те, що маємо! :)



Отже, гідроблок встановлено і підколючено. До речі, перед установкою, я продув компресором всі гальмівні трубки, щоб повністю замінити гальмівну рідину, бо вона була на вигляд дуже темна. Тому потрібно заново прокачувати всю систему. Починаємо прокачувати - і ні-фі-га! Гідроблок не прокачується. Зовсім. Ніяк. Його то я, з дуру, не продув.
Знов знімаю гідроблок! )) Пробую продувати його компресором - не продувається. І тут я згадую ті слова продавця, що повинні були мене насторожить - "давно лежить на складі". Стара гальмівна рідина в ньому засохла в смерть.

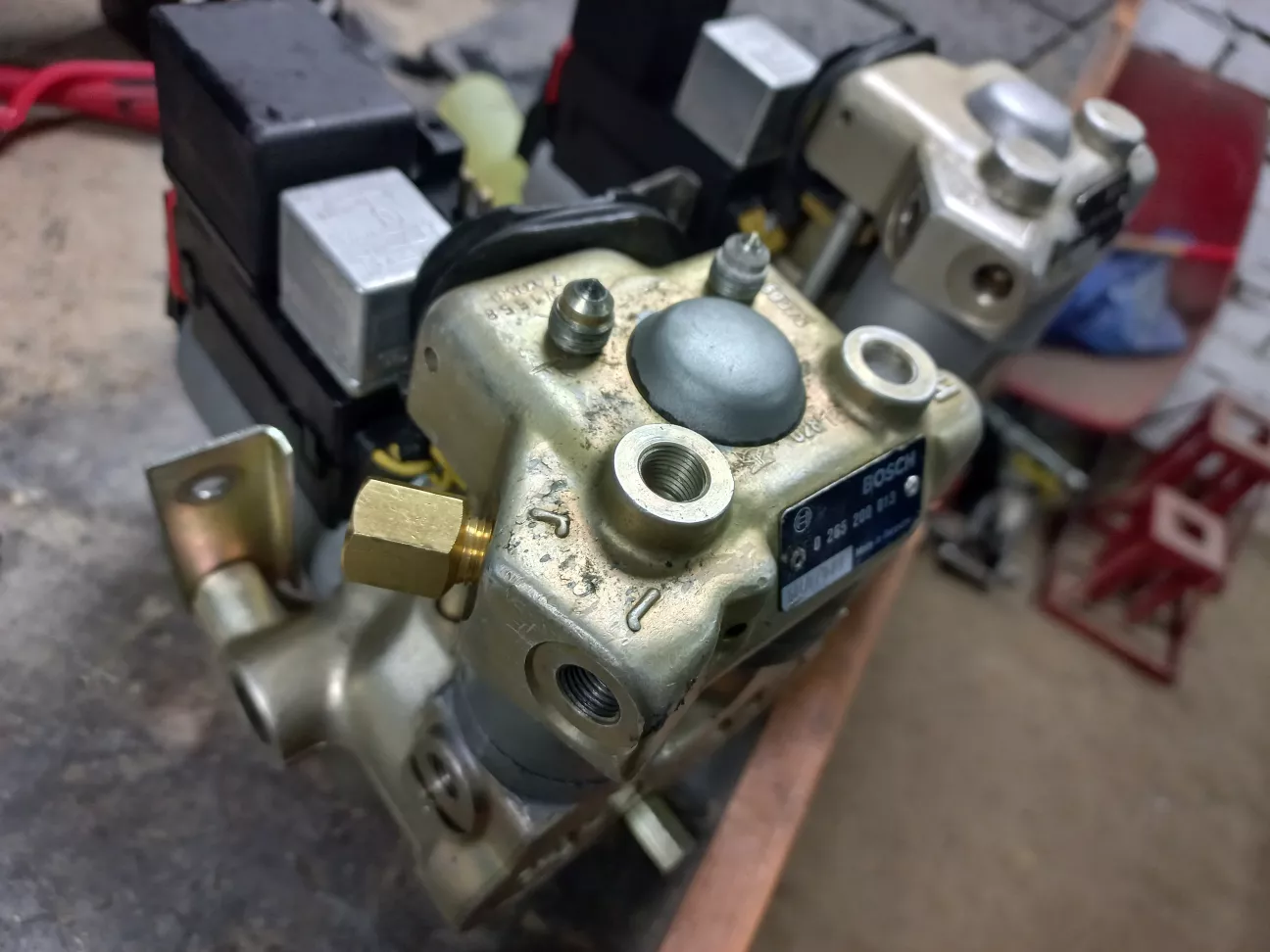

До речі, про відмінності - цей блок має зверху ще якісь два додаткові виходи (чи входи), які закриті різьбовими заглушками. Я думав, що вони "паралельні" зі стандартними виходами, але вони не продуваються. Цікаво, для чого воно зроблені?




Після відмочування гальмівною рідиною, залитою зі шприца, задній контур і передній лівий контур почали продуватися. А передній правий контур я декілька днів заливав і гальмівною рідиною, і очисником карбюраторів, і розчинником - ніякого результату.


От така халепа!

Я вже почав думати, щоб спробувати розібрати цей гідроблок, щоб прочистити. Хоча він на вигляд не дуже розбірний. Знайшов відео в інтернеті. Але подивившись це відео, я зрозумів, що краще мені цього не робити, бо наврят чи я його потім зберу назад... )) Там 100500 всяких дрібних деталей. Ще й інструмент треба специфічний.
Може комусь знадобиться.



Отже, - шукаю третій гідроблок ABS! ) Але, бажано, робочий! ))
І тут мені трохи пощастило. Одноклубник будує машину під спорт/дріфт, тому він повністю відключив гідроблок, бо йому ABS не потрібна. Але ще недавно він працював. Потрібно просто його зняти з машини. Домовились, зняли. Гідроблок точно такий, як був у мене раніше, з тим же номером, і без тих додаткових штуцерів.
"Властелін ABS" )))


Все продувається, гальмівна рідина в ньому свіжа. Знову чистка, мийка, фарбування.

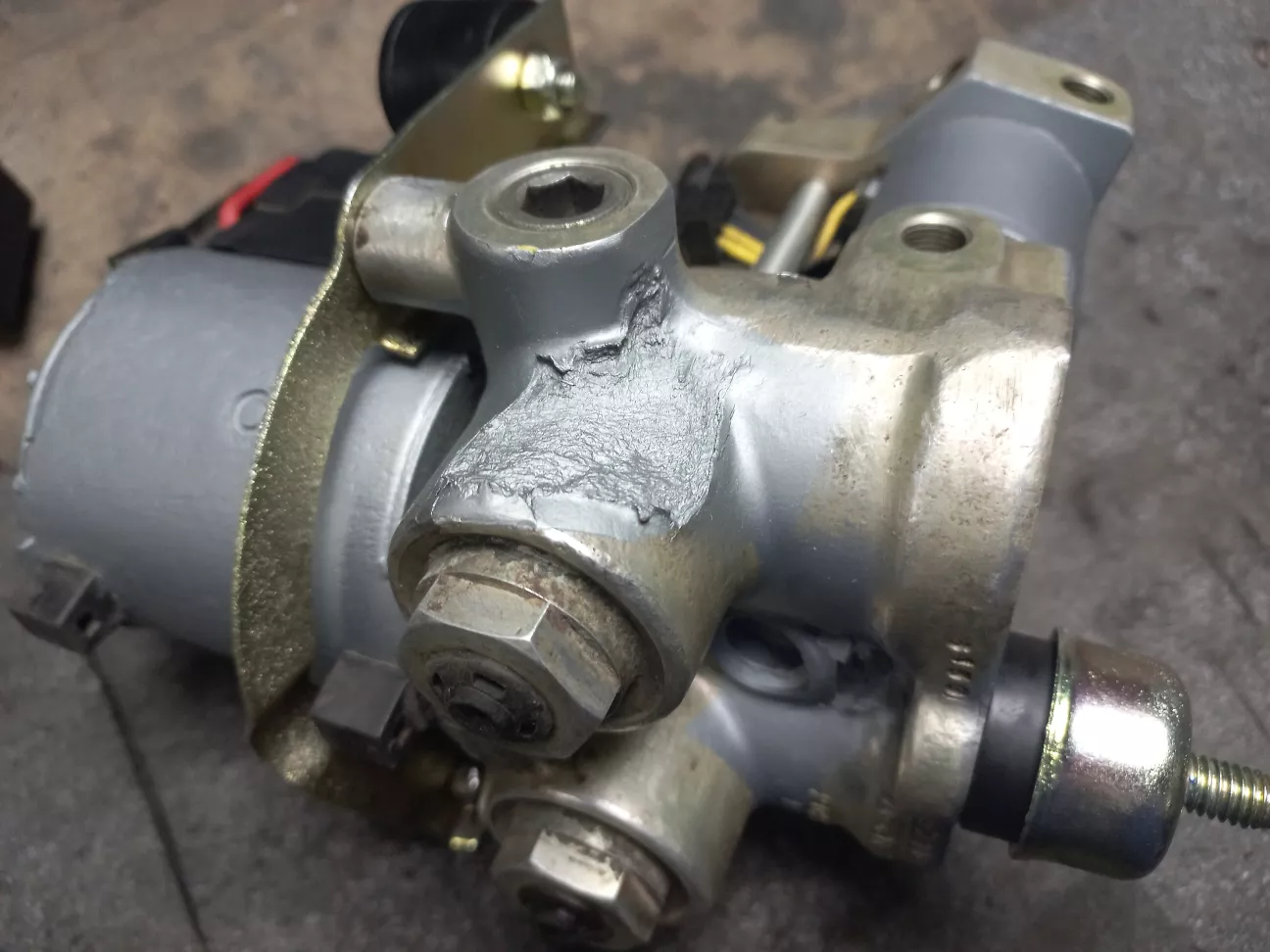

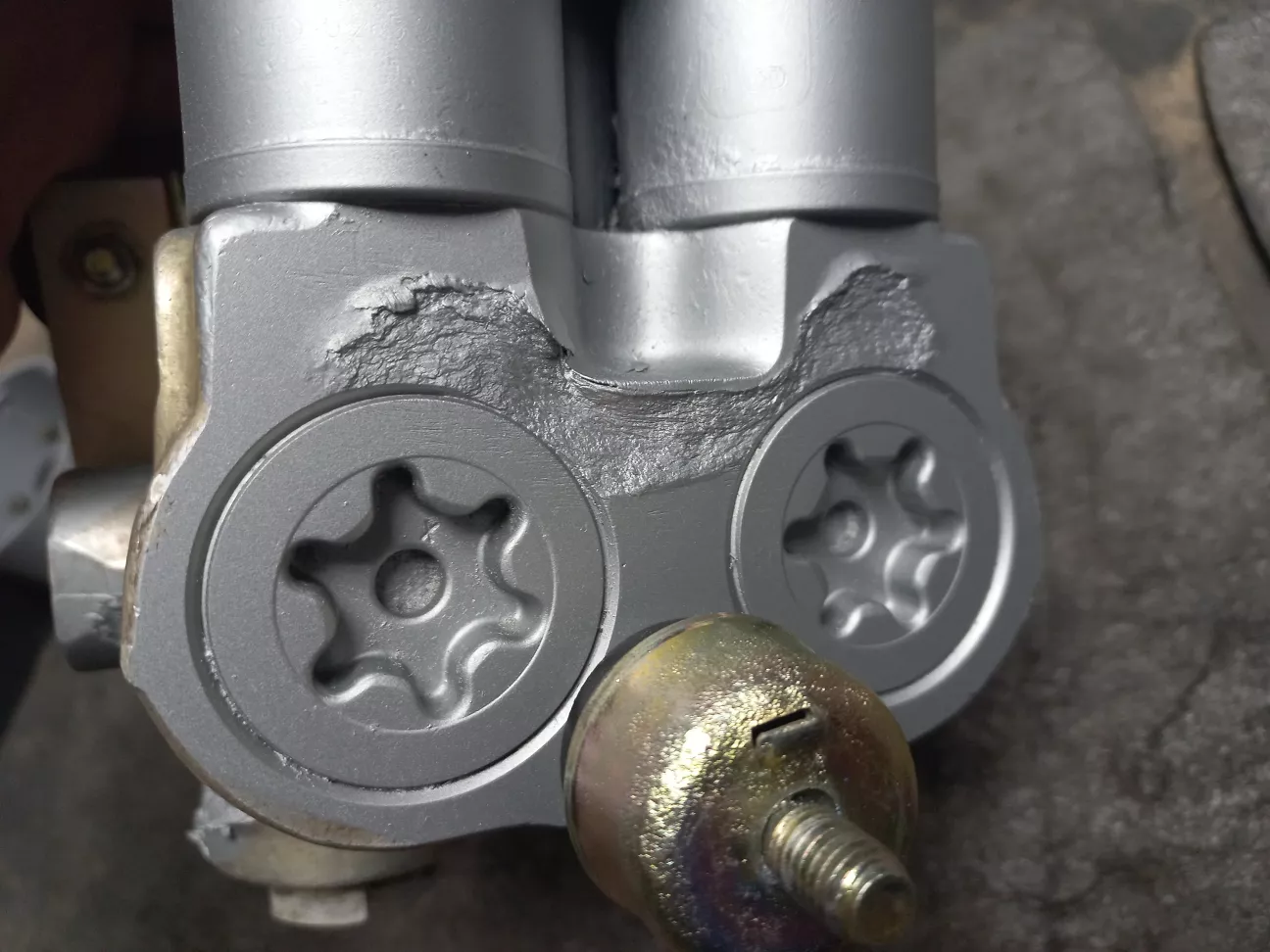

Але є один нюанс - якась жахлива корозія алюмінієвого корпусу! Просто в порох. Не знаю від чого це. Я вичистив її, та покрив цинком. На щастя, вона не наскрізь! ))

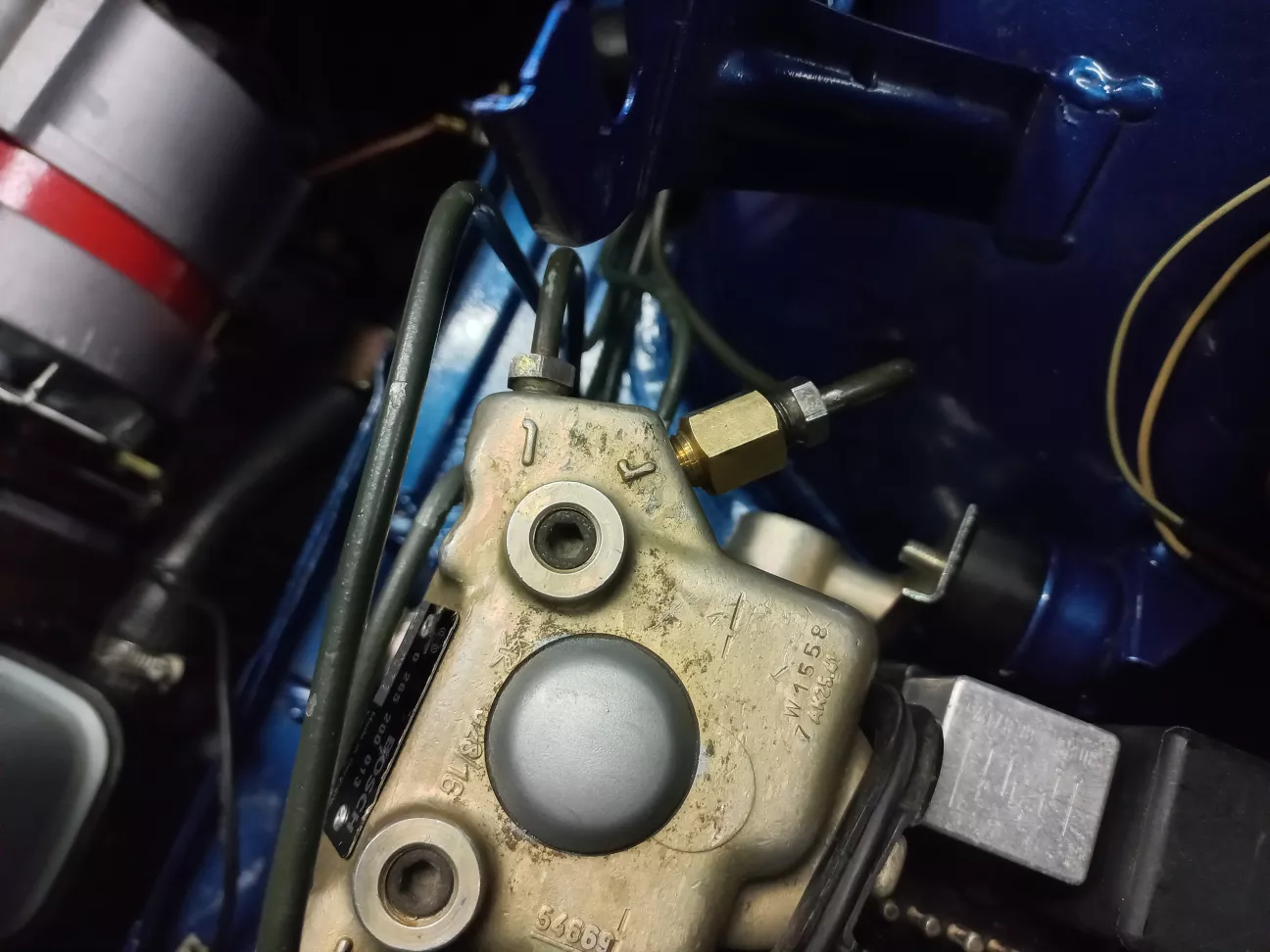

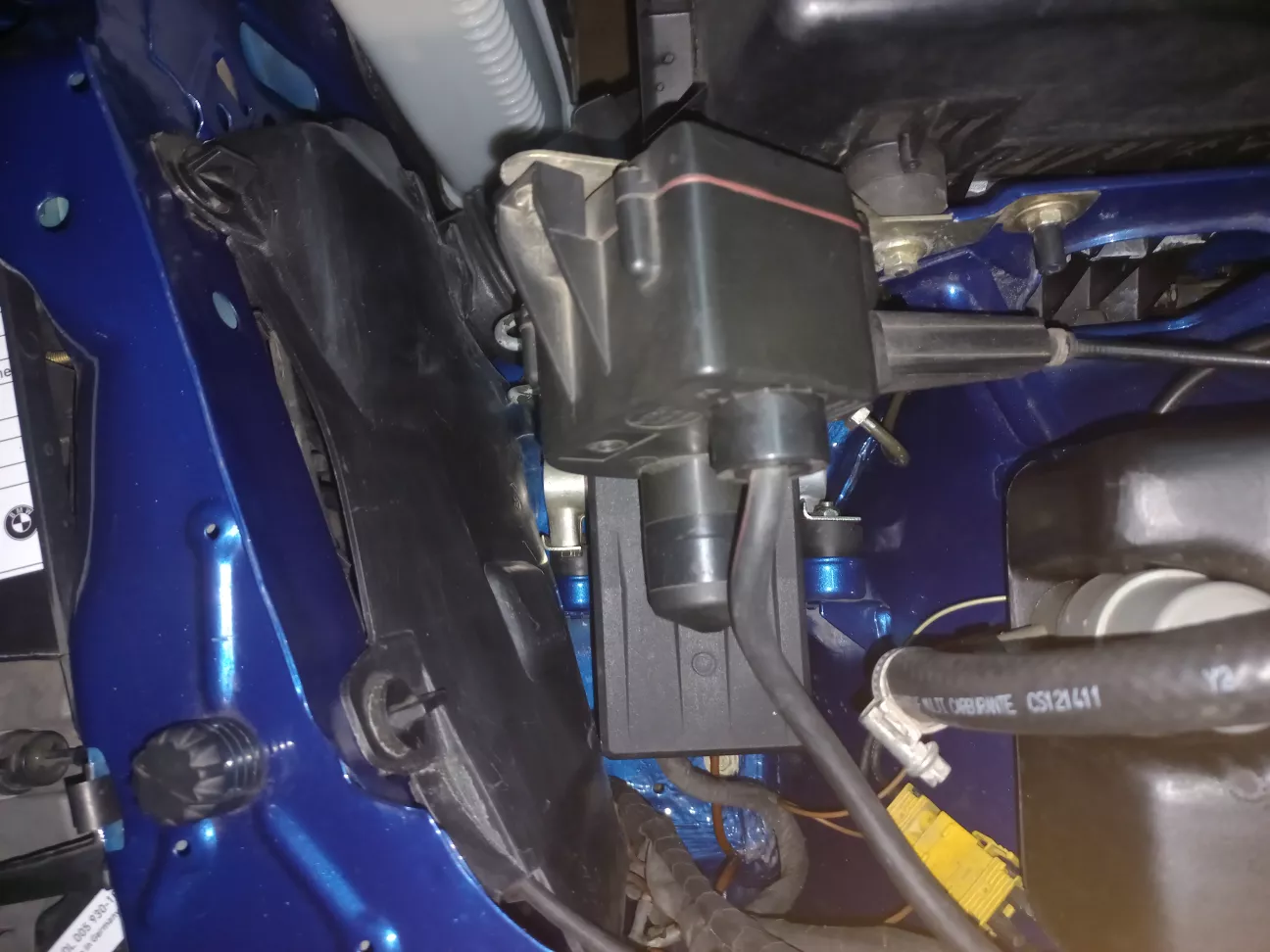

Встановлюю третій гідроблок ABS. І ви думаєте, що на третій раз все пройшло добре? Звичайно, що ні! ))) Знову та ж сама проблема з штуцером переднього правого контуру! Він не закручуються. Це просто треш вже якийсь! Але ж в мене вже є чудодійна проставка! З нею все закрутилося без проблем!. Така от хитра штука! ))


Прокачували дуже довго. Спочатку гальма були "ватні". Потім знову декілька проїздів з різкими гальмуванням, і знову прокачка. В решті решт, гальма стали кращими, і навіть почала працювати ABS! Тепер вона в мене не просто є, а ще і працює! )) Може через це мені все ж гальма здаються слабкуватими, бо раніше, без ABS воно гальмувало значно різкіше! )) А може я просто вже звик до кращих гальм в Е53... Трохи поїжджу, а там побачим, як воно буде гальмувати... ;)


От так от я "розважався" останні декілька тижнів! ) Тепер потрібно таки заїхати на стенд розвалу/сходження.

Опубліковано: 17 липня 12:07
8 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Я їжджу на BMW 3 series (E46)
Абсолютно те саме було з блоком DSC у мене. Що не робив, а йшло якось не по тій різьбі, що треба. Годин 7 промучився але в кінці таки переміг всі штуцера. Якось після того трогати його не особо хочеться 😂
1
29 липня 09:13
Я їжджу на Smart City
Я не дуже зрозумів, що це за проставка і як вона працює? Якщо це свого роду перехідник, який вкручується в отвір, вже в цей перехідник вкручується штуцер, то тоді ж отвір має стати менше в діаметрі і різьба 10 не закрутиться...
17 липня 12:18
roma-rex
Я не дуже зрозумів, що це за проставка і як вона працює? Якщо це свого роду перехідник, який вкручується в отвір, вже в цей перехідник вкручується штуцер, то тоді ж отвір має стати менше в діаметрі і різьба 10 не закрутиться...
roma-rex, я теж не розумію як вона працює ))) але по факту через неї все закручується нормально. Без неї - хоть умри, воно не йде по різьбі і очкую знов її запороть.
Це адаптер, тільки з однаковими наружною і внутрішньою різьбами. Отвір однаковий, Чого він має буть меншим? просто по наружі адаптеп більший - під ключ на 14, а не на 11, як штуцери.
17 липня 12:29
Я їжджу на Smart City
TheGlory
roma-rex, я теж не розумію як вона працює ))) але по факту через неї все закручується нормально. Без неї - хоть умри, воно не йде по різьбі і очкую знов її запороть.Це адаптер, тільки з однаковими наружною і внутрішньою різьбами. Отвір однаковий, Чого він має буть меншим? просто по наружі адаптеп більший - під ключ на 14, а не на 11, як штуцери.
TheGlory, а, я зрозумів, я просто не так її собі уявляв. Уважно роздивився фото.
Я просто чогось вирішив, що воно прямо одне в одне вкручується. Але в випадку цієї проставки виходить, що треба відгинати трішки трубку на ті декілька см.
17 липня 12:56
roma-rex
TheGlory, а, я зрозумів, я просто не так її собі уявляв. Уважно роздивився фото.Я просто чогось вирішив, що воно прямо одне в одне вкручується. Але в випадку цієї проставки виходить, що треба відгинати трішки трубку на ті декілька см.
roma-rex, ну то воно ж одне в оде і вкручується. Спочатку замість штуцера в блок вкручується адаптер, а потім в адаптер вже вкручується штуцер трубки. Так трубки ж не жорстко стоять, вона вільно відхиляється. На крайняк можна підігнуть трохи.
17 липня 13:18
Я їжджу на Smart City
TheGlory
roma-rex, ну то воно ж одне в оде і вкручується. Спочатку замість штуцера в блок вкручується адаптер, а потім в адаптер вже вкручується штуцер трубки. Так трубки ж не жорстко стоять, вона вільно відхиляється. На крайняк можна підігнуть трохи.
TheGlory, та просто мій інженерно збочений мозок спершу намалював картину, що ця проставка-адаптер (її різьба червоного кольору на схемі) - вона вкручується в різьбу самого блока (зеленого кольору) і вже всередину адаптера вкручується штуцер (його різьба жовта). В моїй уяві - цей адаптер - це як циліндрична гайка, наскрізь полога, у якої різьба з обох боків - зовнішня і внутрішня.
Чорне - це сам корпус блока
І от я не міг збагнути, як вона може бути одного діаметра)
17 липня 13:48
