Mitsubishi Outlander PHEV (outlander)

відкриття моторизованої задньої кришки (ляди) ногою

Я їжджу на Mitsubishi Outlander PHEV, Mitsubishi Grandis
Україна

disclaimer: трохи колхоз, але то був більше proof of concept, ніж production :)


ось такий датчик

https://vi.aliexpress.com/item/1005007010611535.html

wiring:

  • чорний - маса
  • зелений - кнопка (робить КЗ при спрацюванні)
  • червоний - постійні +12v
  • жовтий - кабель ignition (коли машина "заведена / включена")

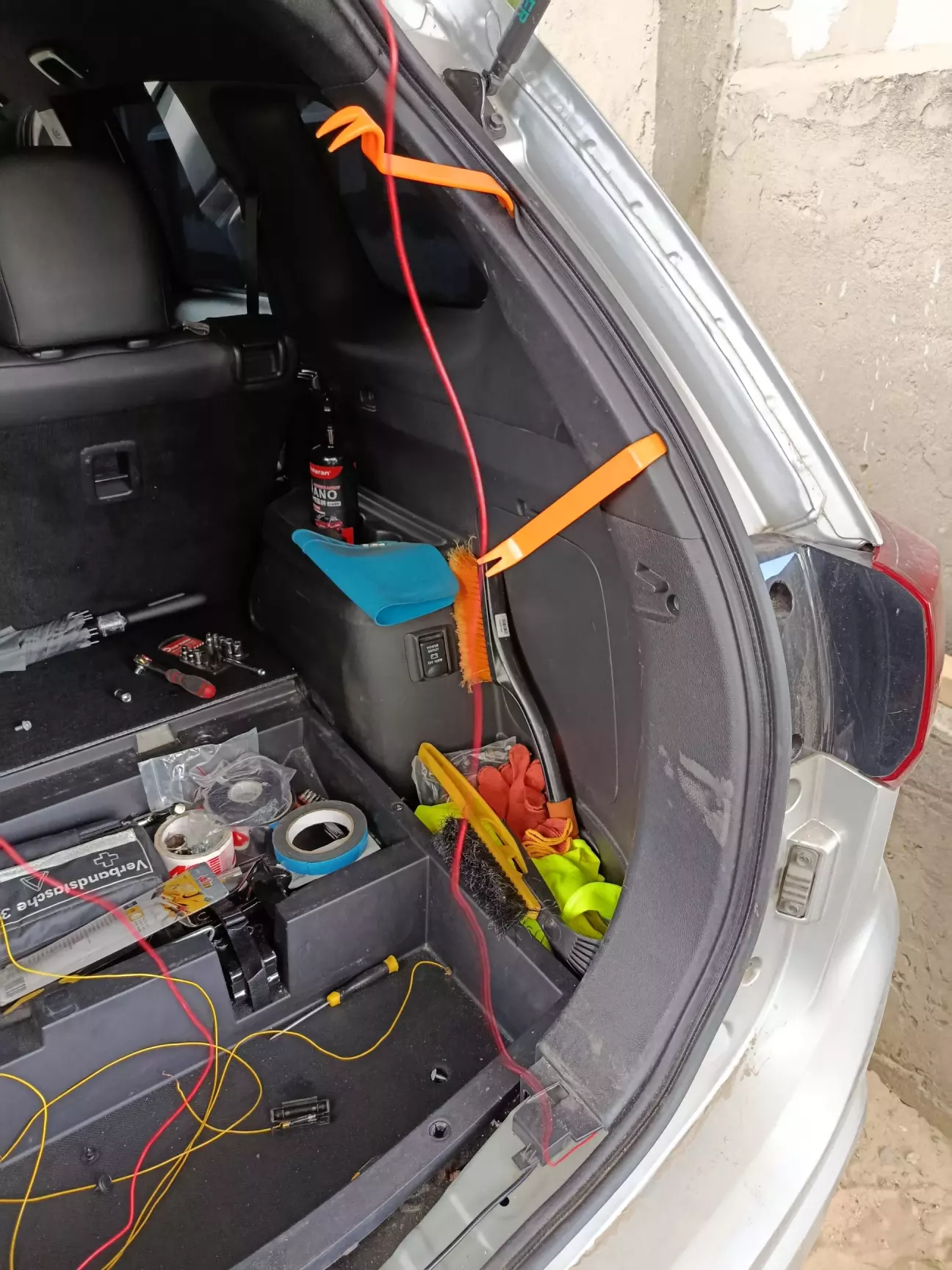

зняти пластики:

  • з правої сторони ляди (протилежна від актуатора).
  • сама ляда (де механізм)
  • накладку бампера

жовті пластикові лопатки будуть в нагоді.

це дуже просто, але краще обережно, щоб потім не гнати на автобазар за кліпсами ;)

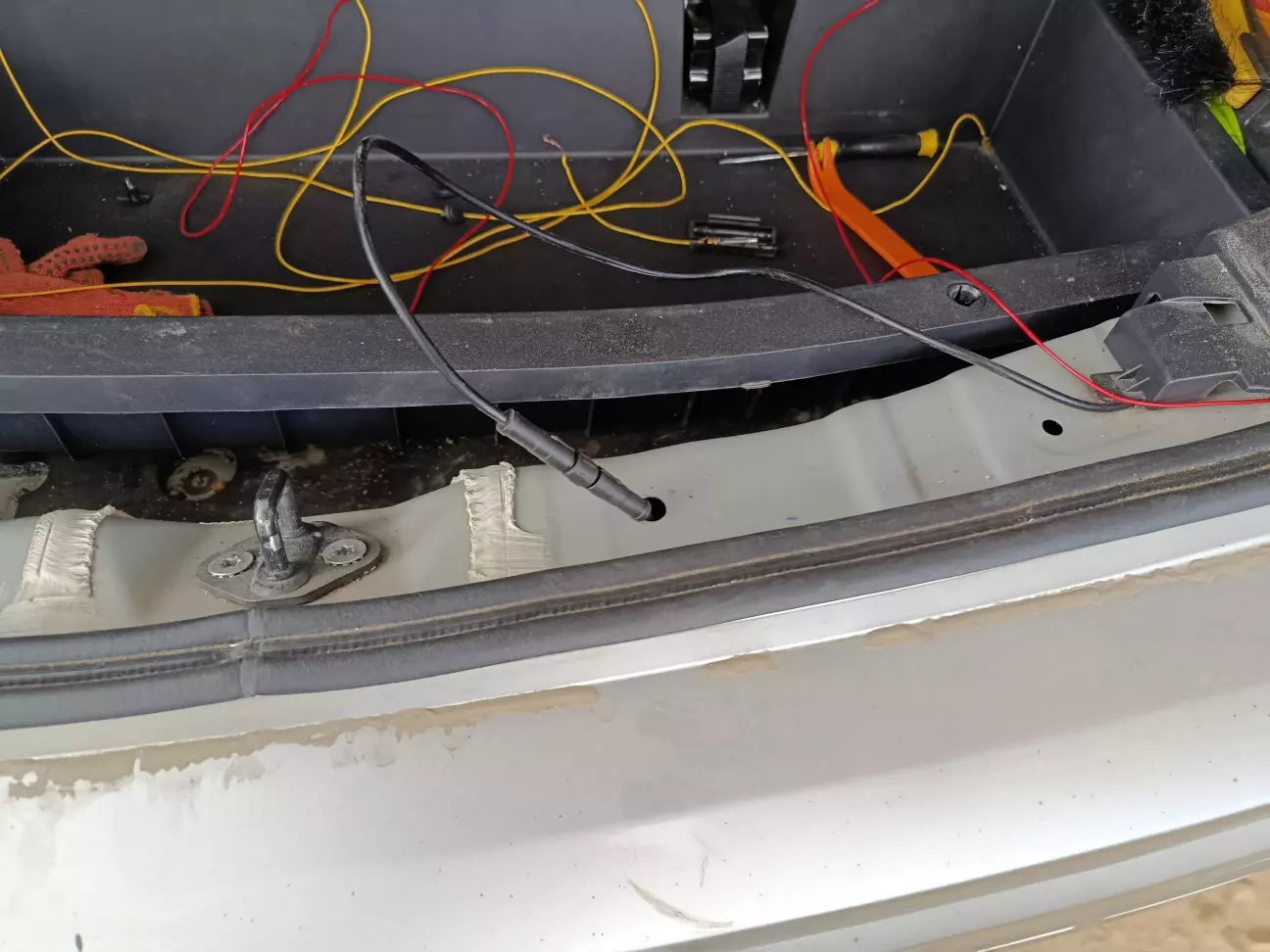

на металі бампера - 4 отвори під кліпси. у мене одна кліпса була зламана, то я пропустив кабель датчика через неї.

але краще просвердлити окремий отвір.


пропустити кабель датчика - до низу бампера

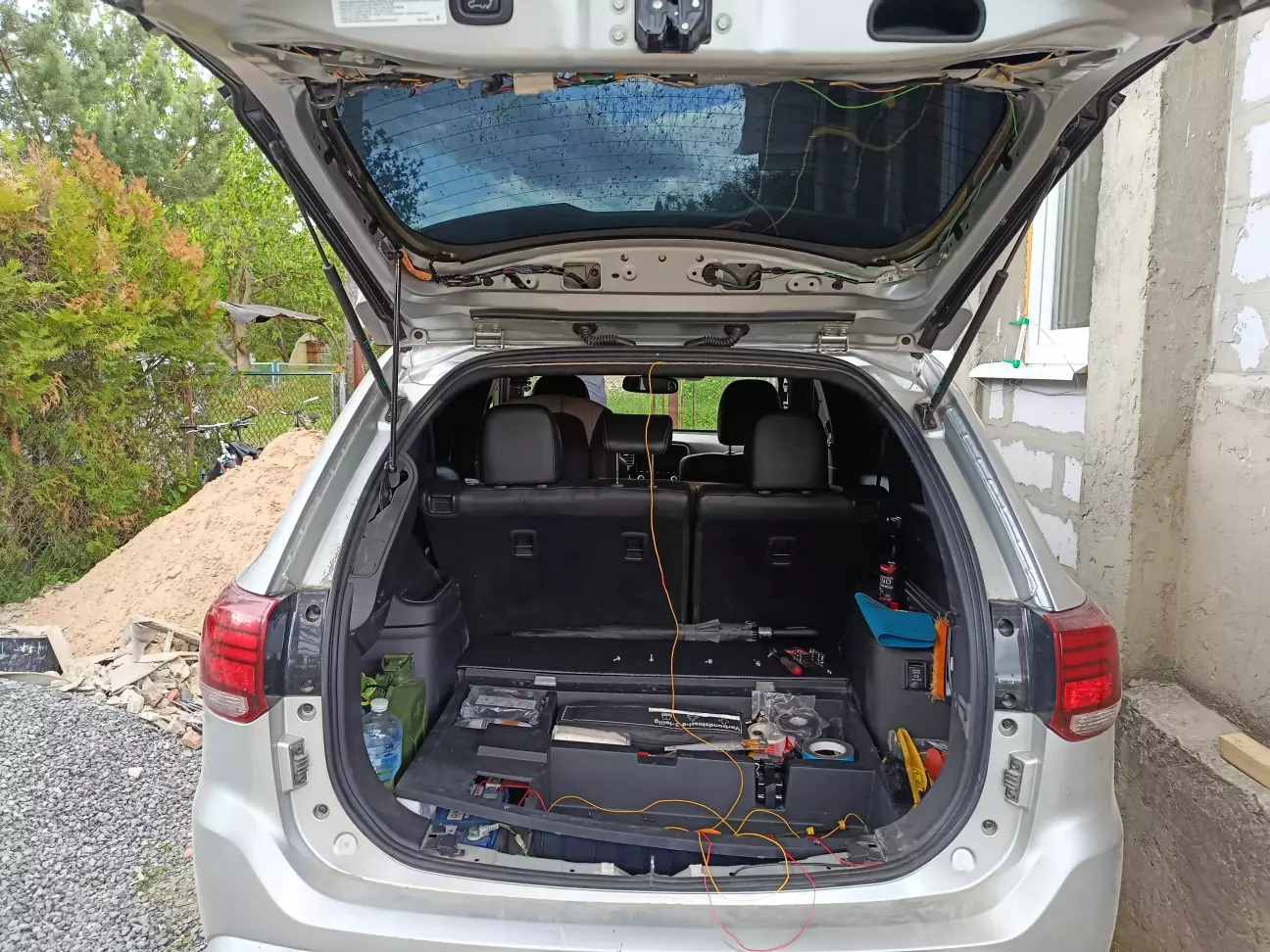

спочатку я затягнув усі кабеля до ляди, сподіваючись що знайду десь там +12v (наприклад, з плафону).

але ніт. там хитрі 12v.

тому в ляду треба прокладати лише ЗЕЛЕНИЙ провід.

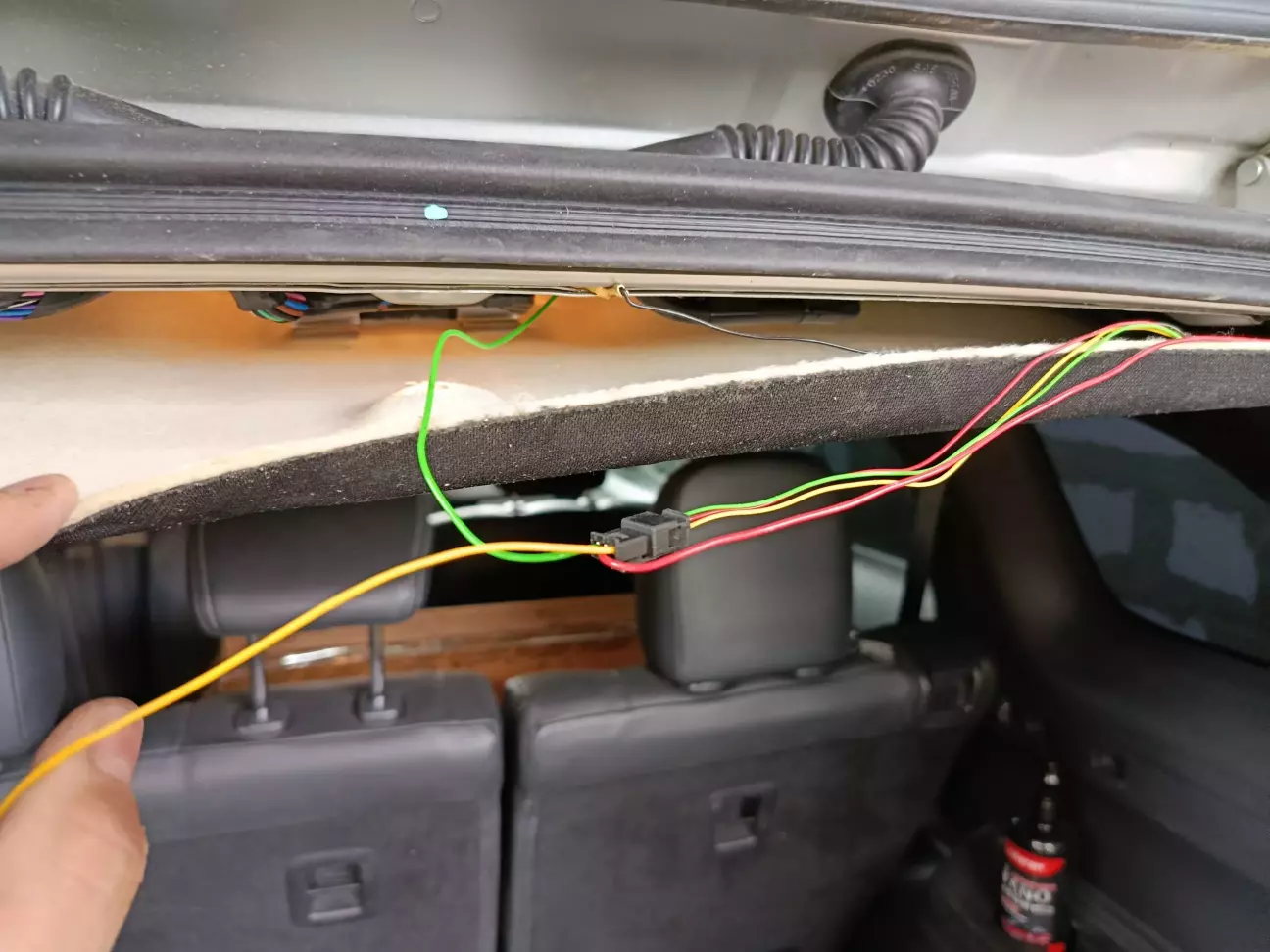

прокласти провід в ляду по стійці



було влом тикатись штеккером через гофру, то я розрізав дроти і потім зібрав назад.

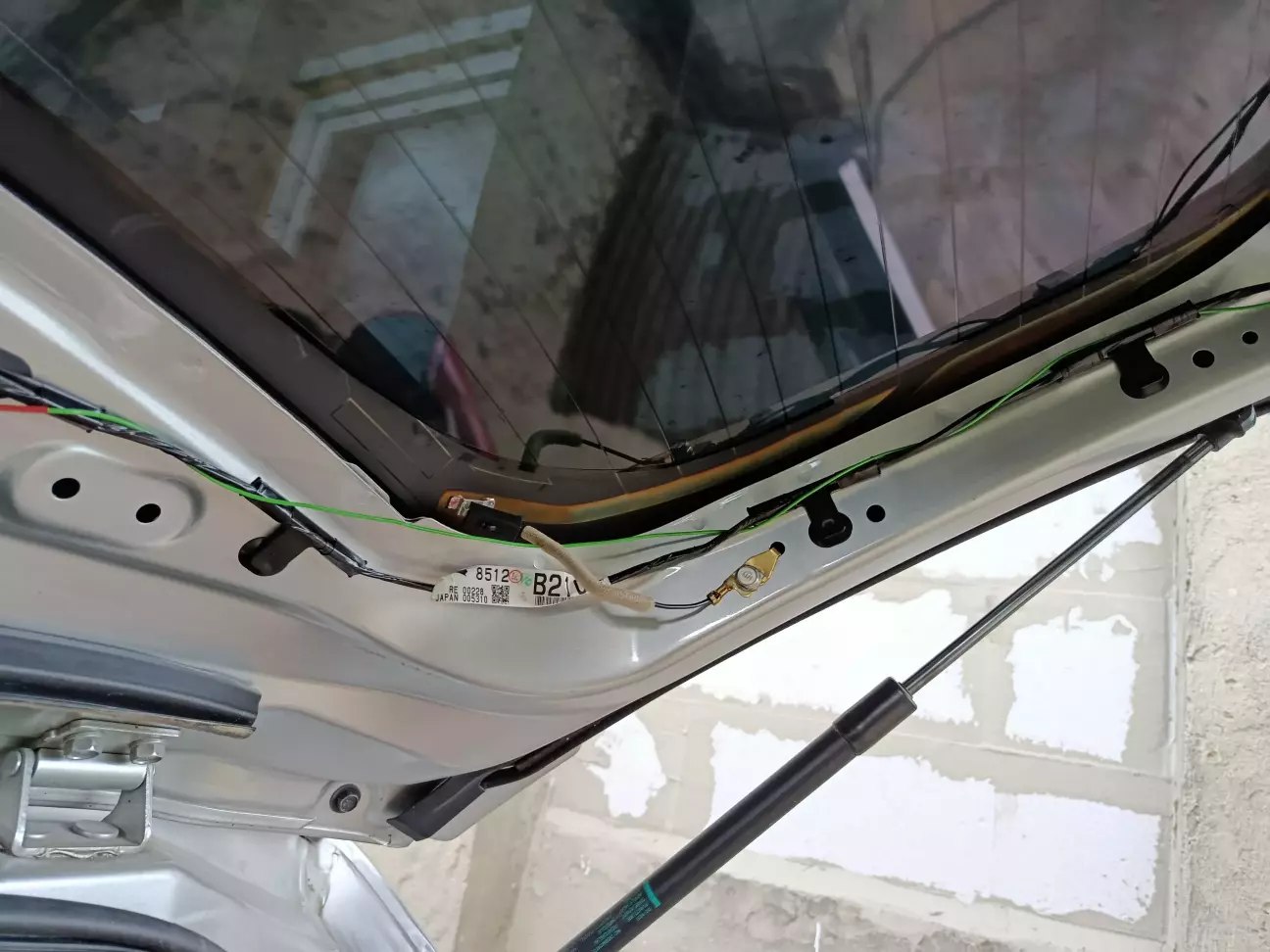

чорний провід - приєднав до кузова трошки розжавши метал (на фото видно)

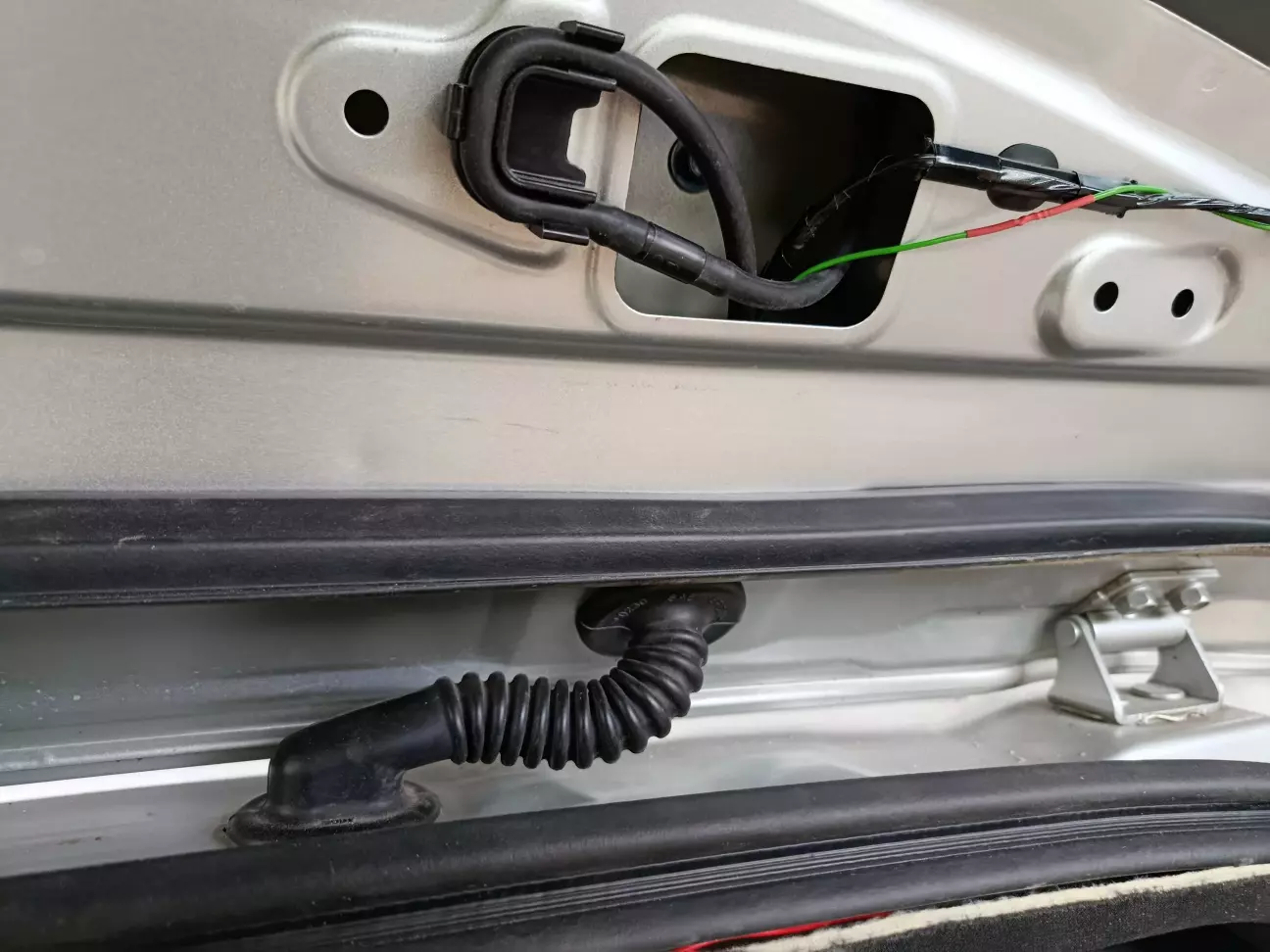

пройти гофру між кузовом та лядою



зелений провід - в ляді



прокладання провода



прокладання провода

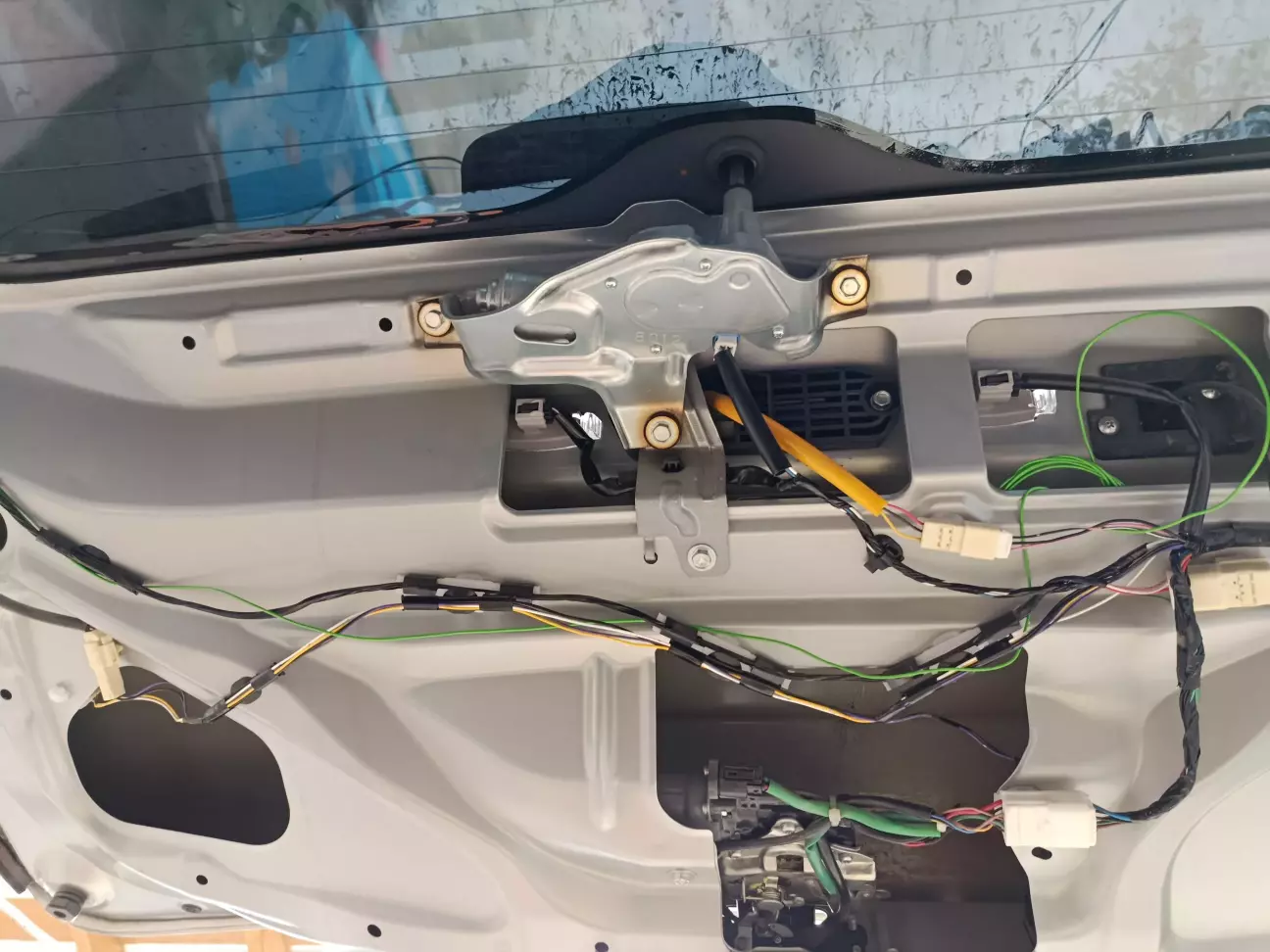

далі, шукаєм штекер з рожевим, чорним та чорно-білими дротами. це - кнопка ВІДКРИТТЯ.

я спочатку думав, що кнопка над номером і кнопка закриття - один тріггер, але ніт. вони різні.

кнопка над номером більш універсальна: вона і закриває і відкриває.


потрібний нам провід - чорно-білий

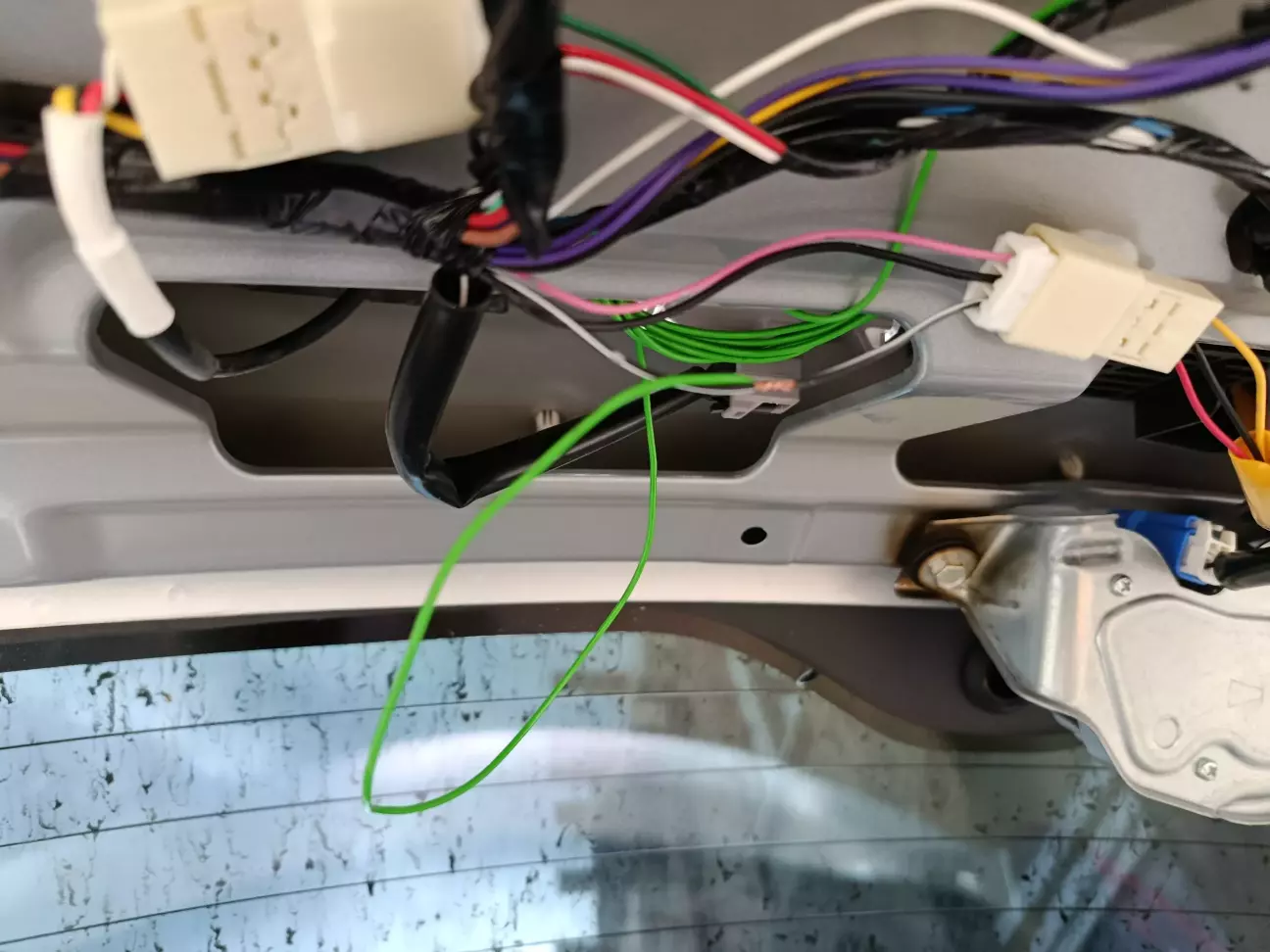

зелений - до чорно-білого



ще раз disclaimer: це - proof of concept.

в ідеалі треба ставити нормальну "проходну" кліпсу.



раз я не знайшов +12v зверху, то повернувся до низу і кинув наш червоний дріт до АКБ.

це безпечно, бо на датчику є окремий запобіжник.

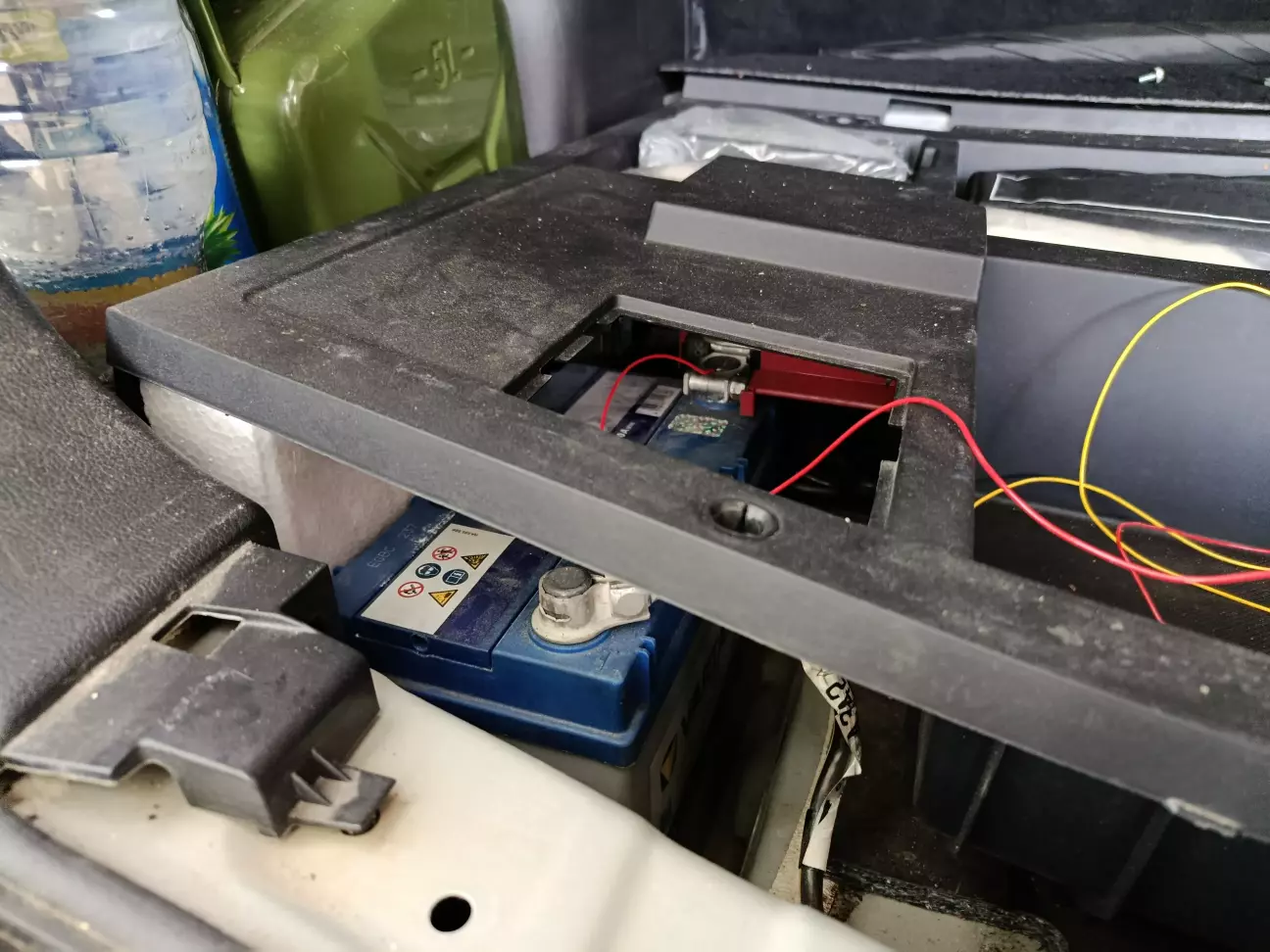

берем живлення прямо з плюсової клеми АКБ



далі дуже бажано взяти кабель з ignition. інакше випадковий miss detect датчика і ляда почне відкриватись на ходу.

це і плюс і мінус: коли машина "заведена" (включена), то відкрити "з ноги" не вдастся.

але суть датчика: вертаєшся з магазину с повними руками пакетів. машина - на стоянці. закрита. навряд чи вона заведена.

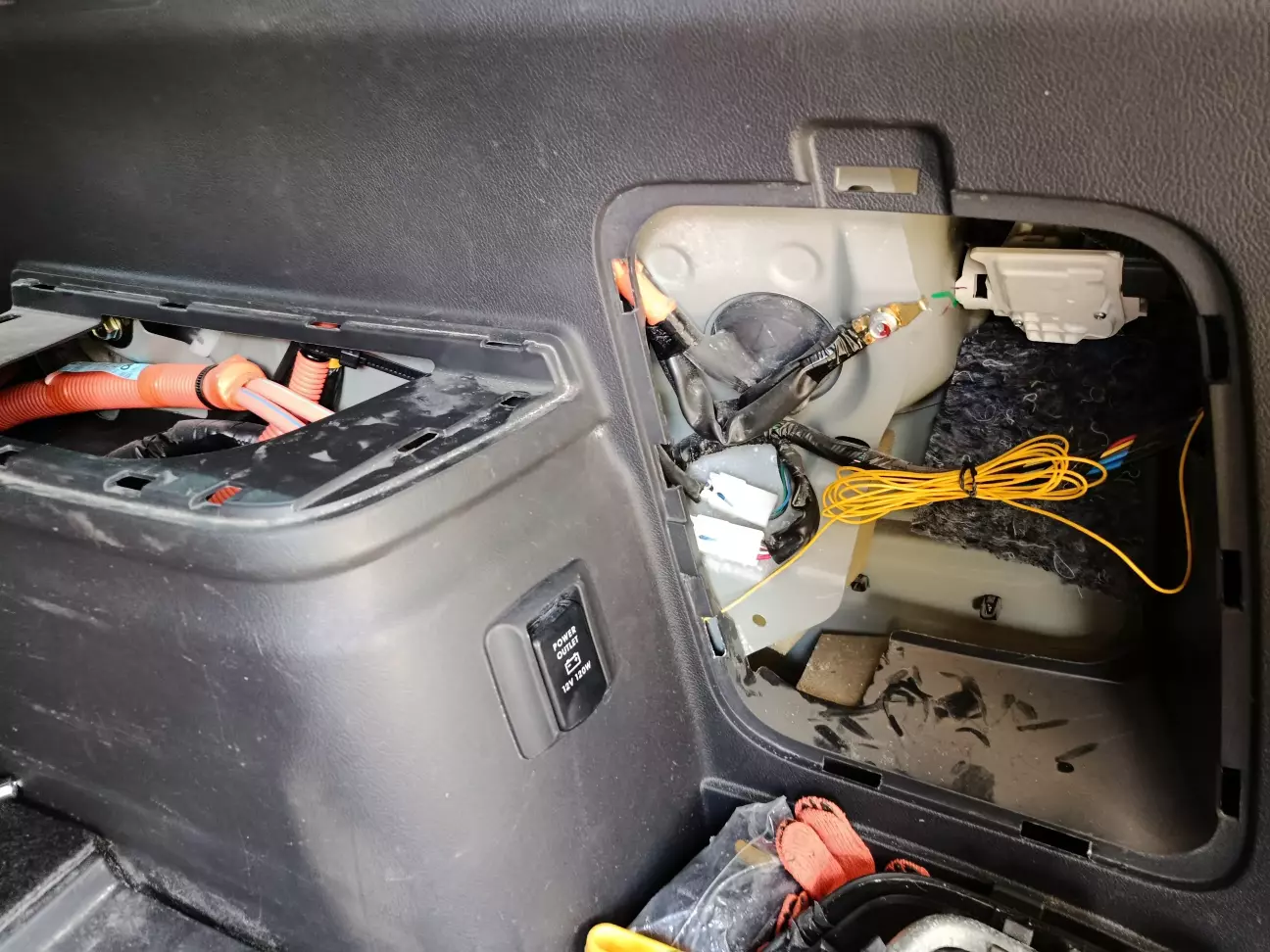

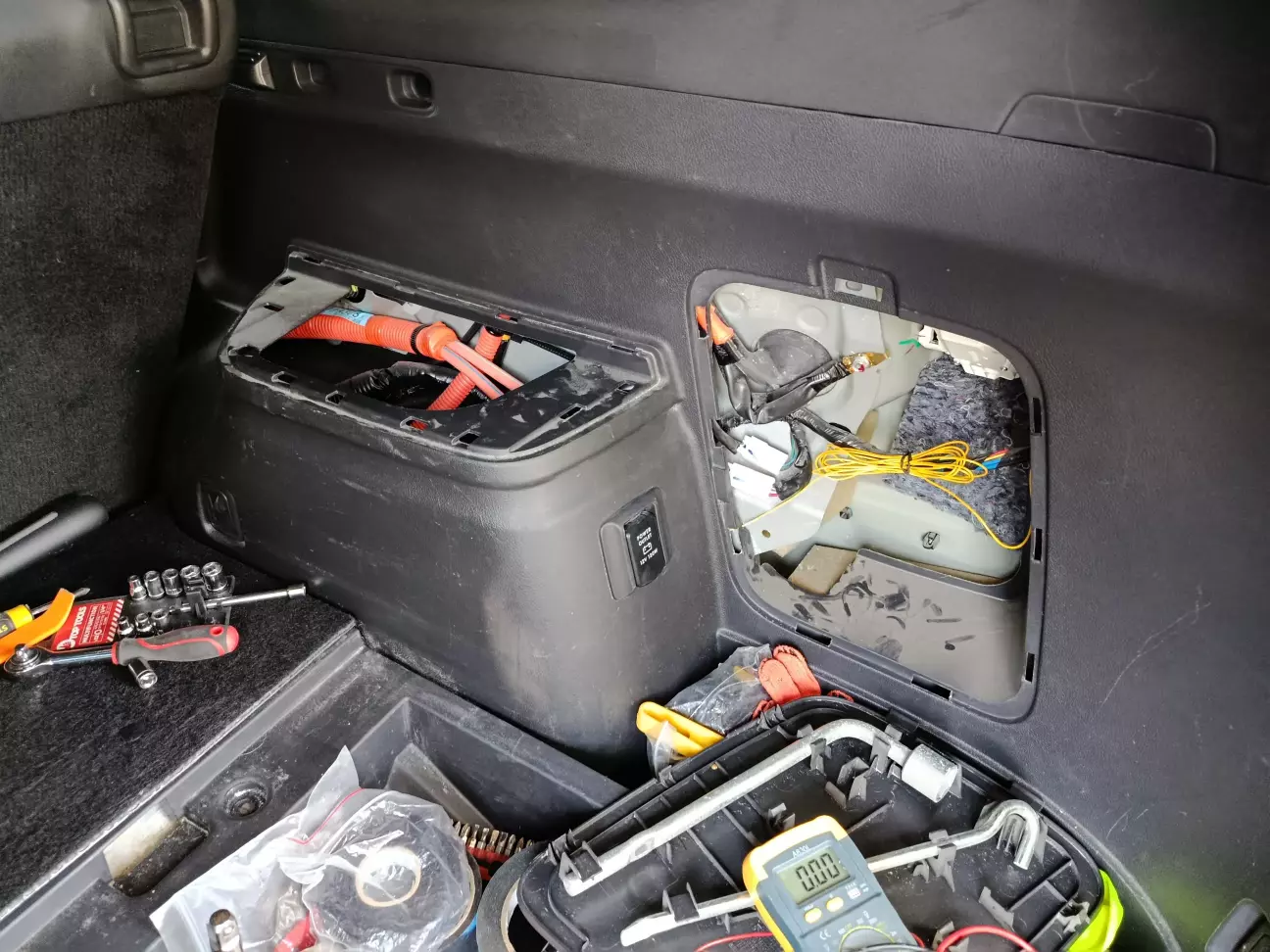

найпростіший ignition в тому місці - прикурювач/utility outlet.




там просто: 2 проводи. один - маса, другий - живлення прикурювача.

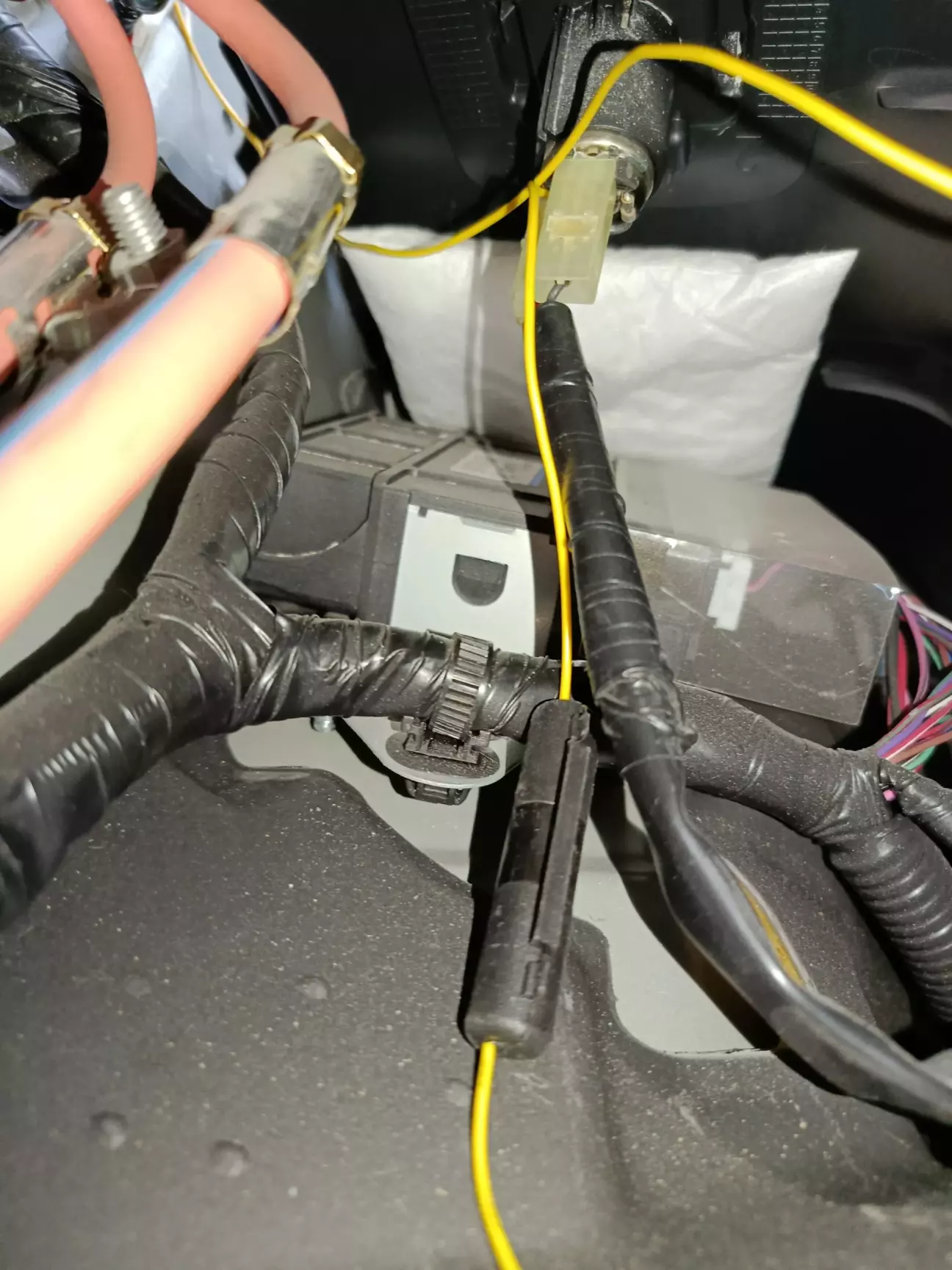

наш жовтий провід - до ignition




легкий cable management

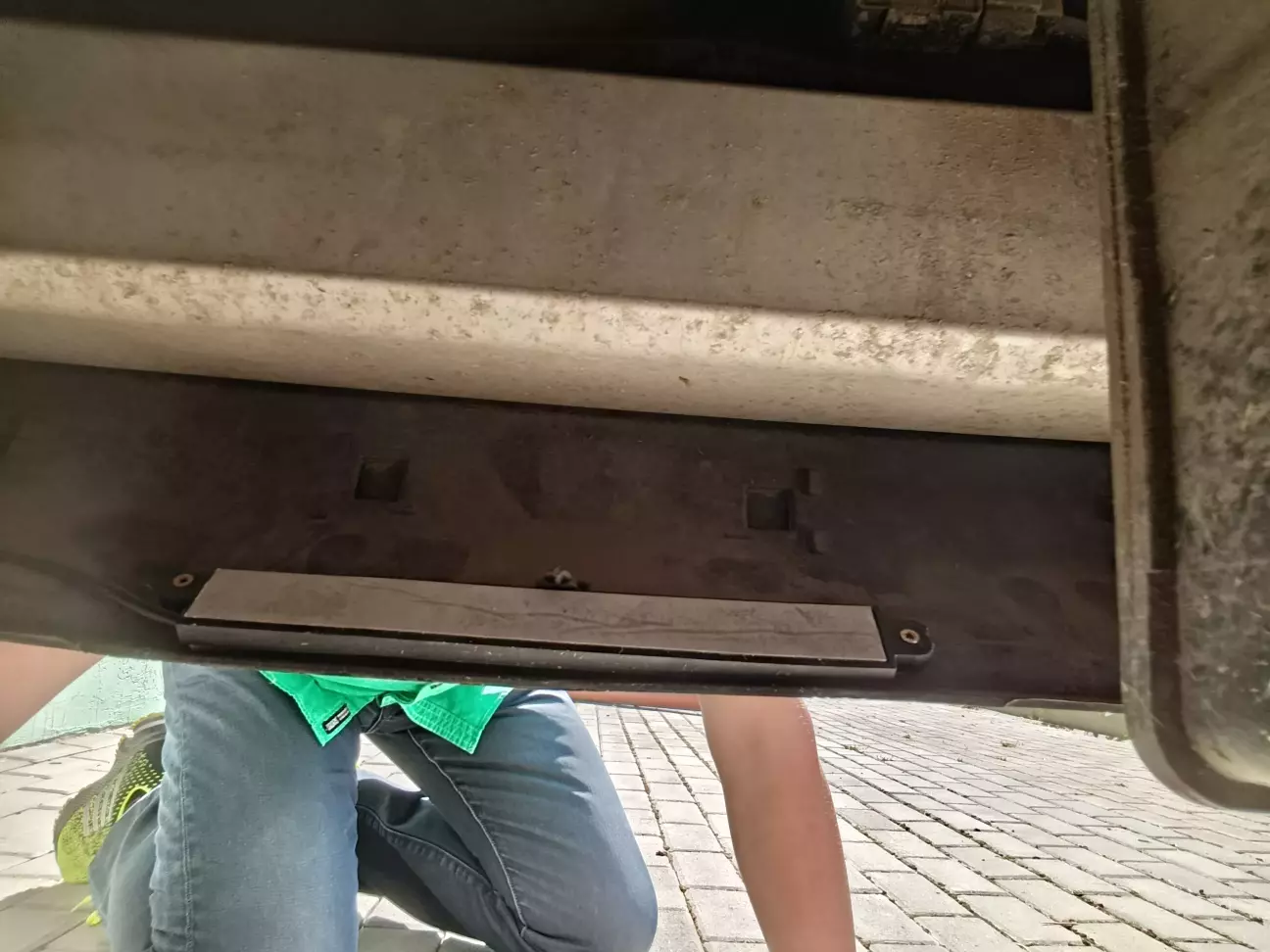

датчик я розмістив ВСЕРЕДИНІ бампера (не зовні, а на внутрішній стороні).

чутливість - достатня.



працює - десь на 90% якісно.

бувають моменти, коли доводиться провести ногою більше 1 разу.

але це такий датчик: я перевіряв його чутливість навіть коли він був тимчасово приклеєний ззовні бампера.



ще зауваження: датчик трохи з "ку-ку".

якщо його часто мучити, він впадає в дивний режим (ніби sleeping, але на кшталт коми).

єдиний вихід - power cycle (off/on).

на стадії монтажу та тестування він дуууже часто впадає в таку кому.

тому, після монтажу - off/on і вже тоді тестувати.



відео роботи:



Ціна питання 1000 UAH,
