Дешевий варіант Bluetooth в авто через AUX

Я їжджу на Toyota Camry (XV40)
Вишневе, Україна

Публікації не було, якщо було все просто.

В моему авто є штатний AUX вихід, але слухати музику через шнурок вже набридло, та і не на всіх сучасних телефонах є потрібний роз'єм. Тому придбав Bluetooth-AUX адаптер Baseus.

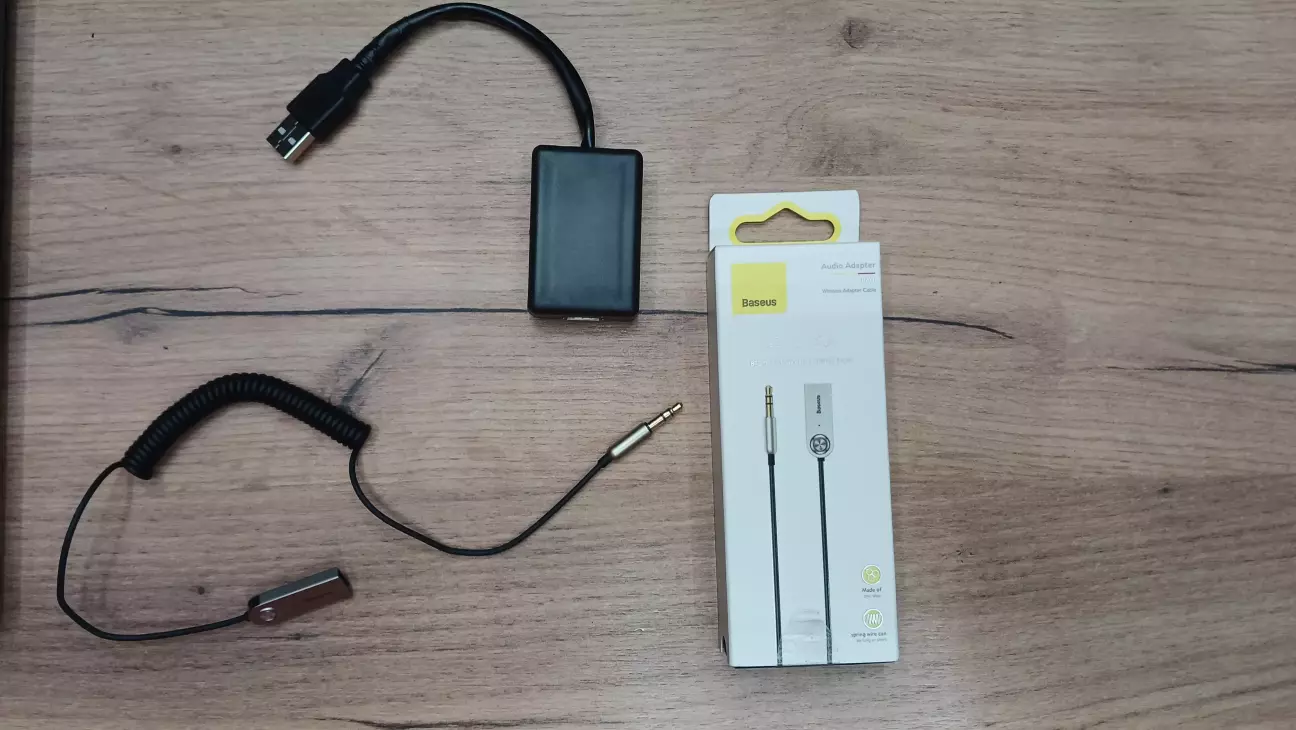

Baseus BA01 + кастом фільтр живлення




Повівся на фірму і в принципі все було б добре, але під час руху посторонній шум в динаміках зростає від підвищення обертів двигуна. Погуглив в неті, і в принципі не я один був з такою проблемою. Зібравши всю інфу і замовивши все потрібне приступив до творіння.


Собі вартість даного адаптеру вийшло до 200 грн.

Замовляв роз'єми usb підпайку, маленький короб шоб все обережно сховати та перетворювач напруги B0505S-1W DC-DC 5B с гальванічною розв'язкою. Для чого воно я хз, але шум пропав.

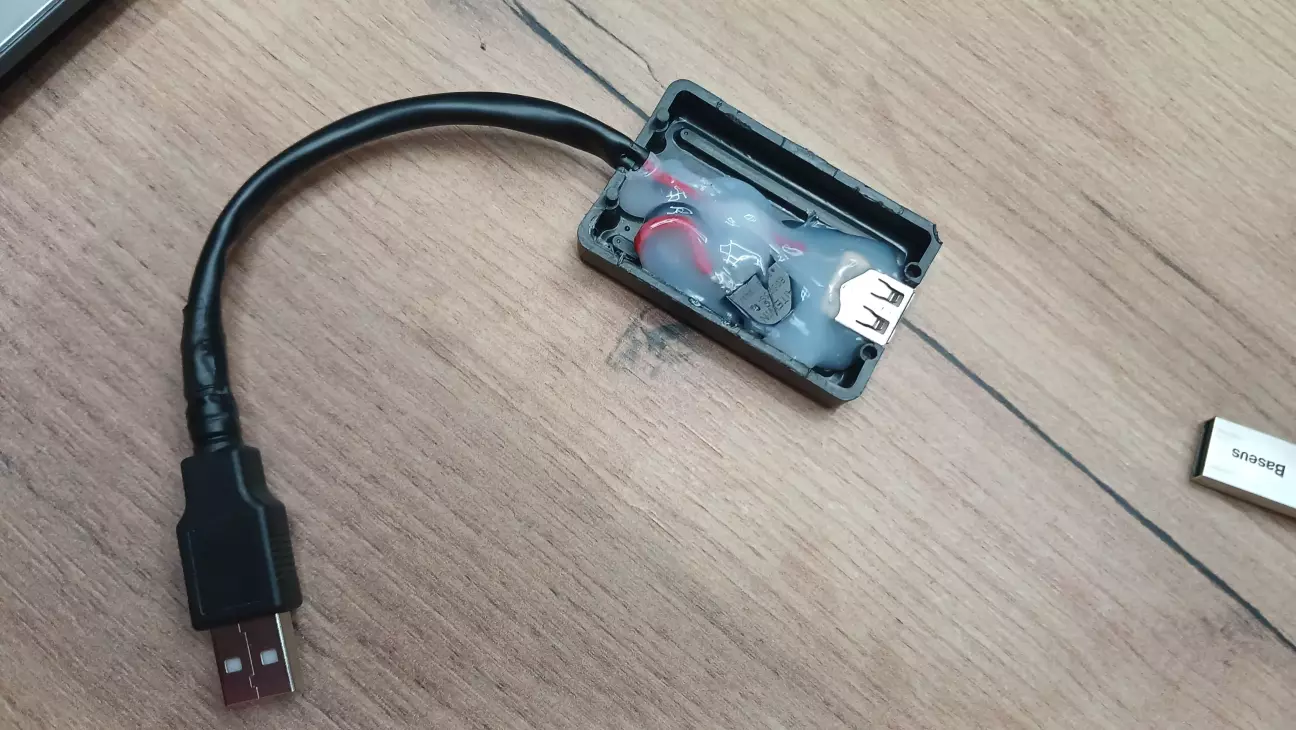

Всередині залив все клей пістолетом


Схеми зараз додам, брав їх в неті так що вибачаюсь за кацапську:

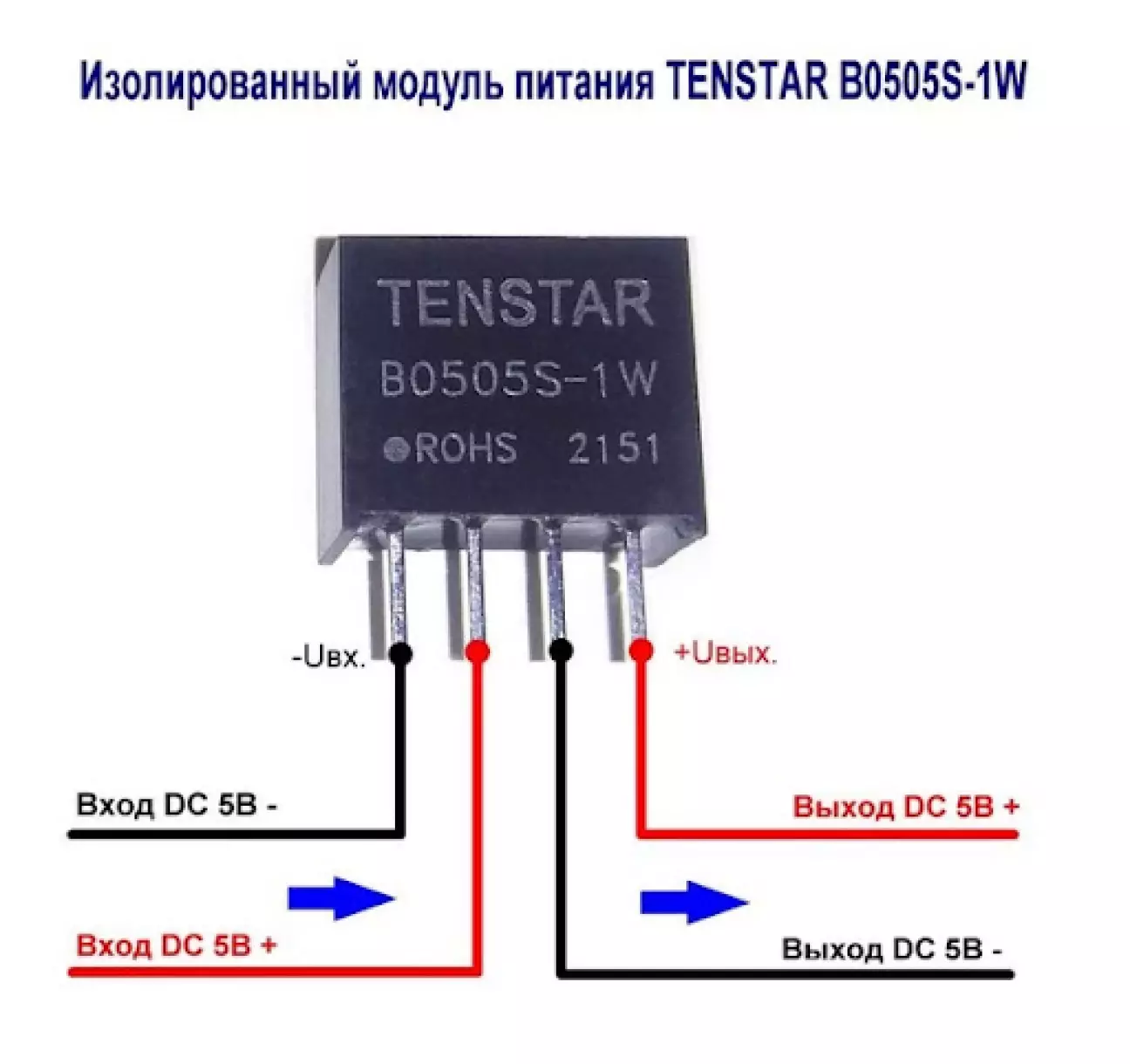

Розположення полярності та входу на перетворювачі

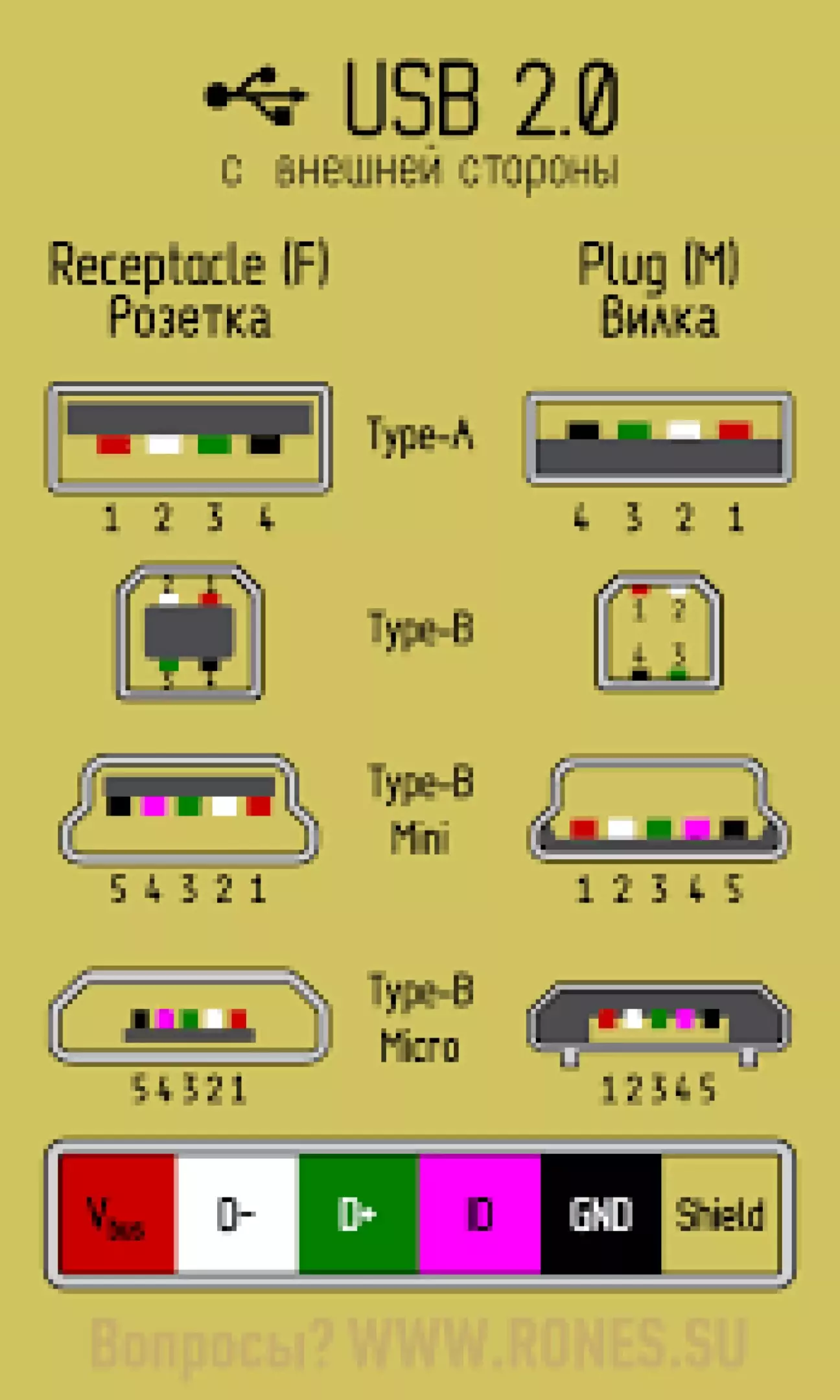

На цій схемі потрібно звернути увагу на Type A

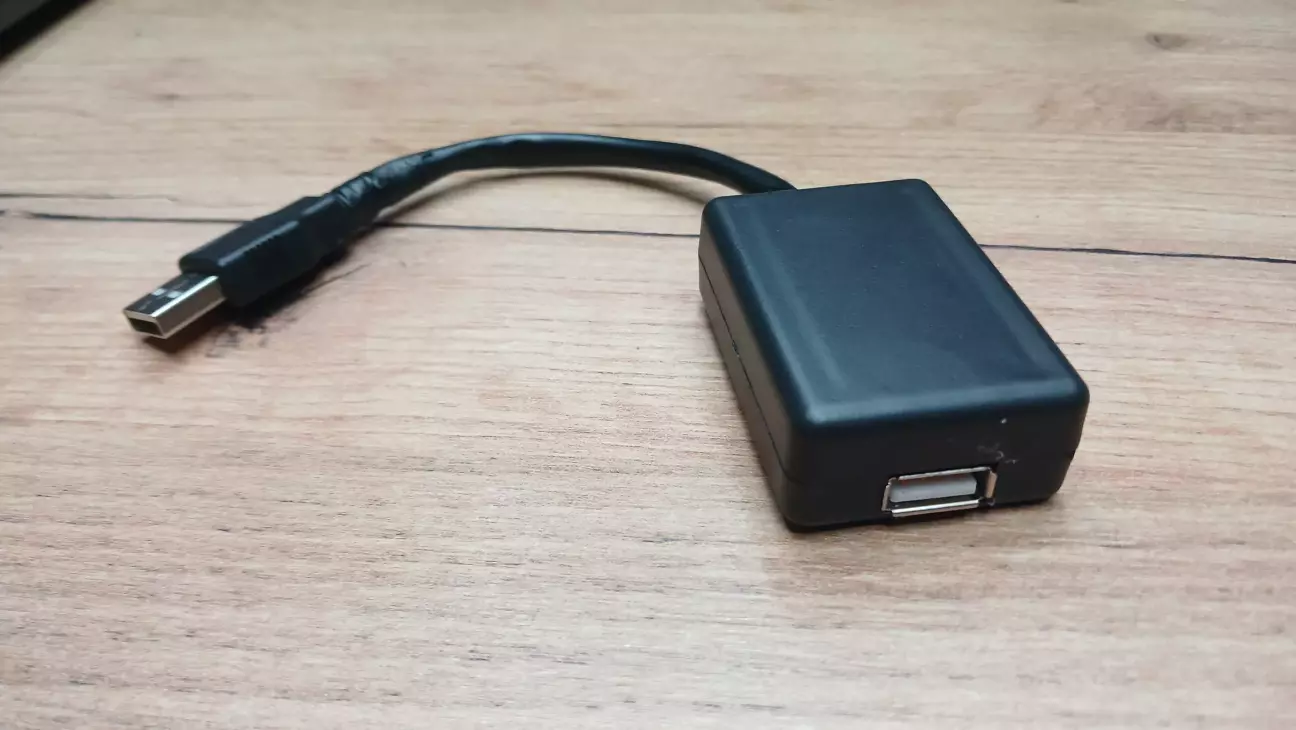

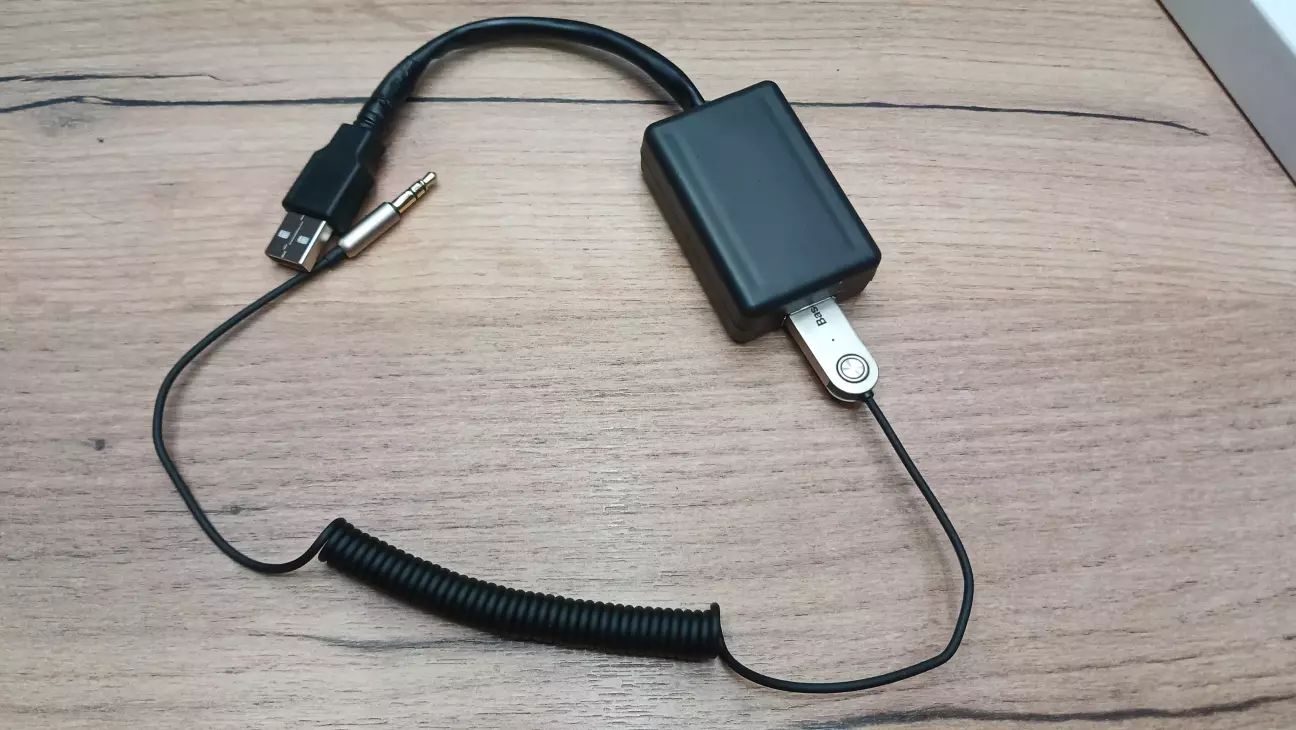

Фінальний вигляд такий


Сьогодні ввечері буде повноцінний тест, так що чекайте на доповнення.


P.S. як GPT бачить мій автомобіль на вечірніх вулицях Киева





Ціна питання 600 UAH,
