Audi 100 (C4) (2.3 AAR Invent)

Перемикач омивача скла під БК та Фароомивач .

Я їжджу на Audi 100 (C4)
Хмельницький, Україна

Вітаю !

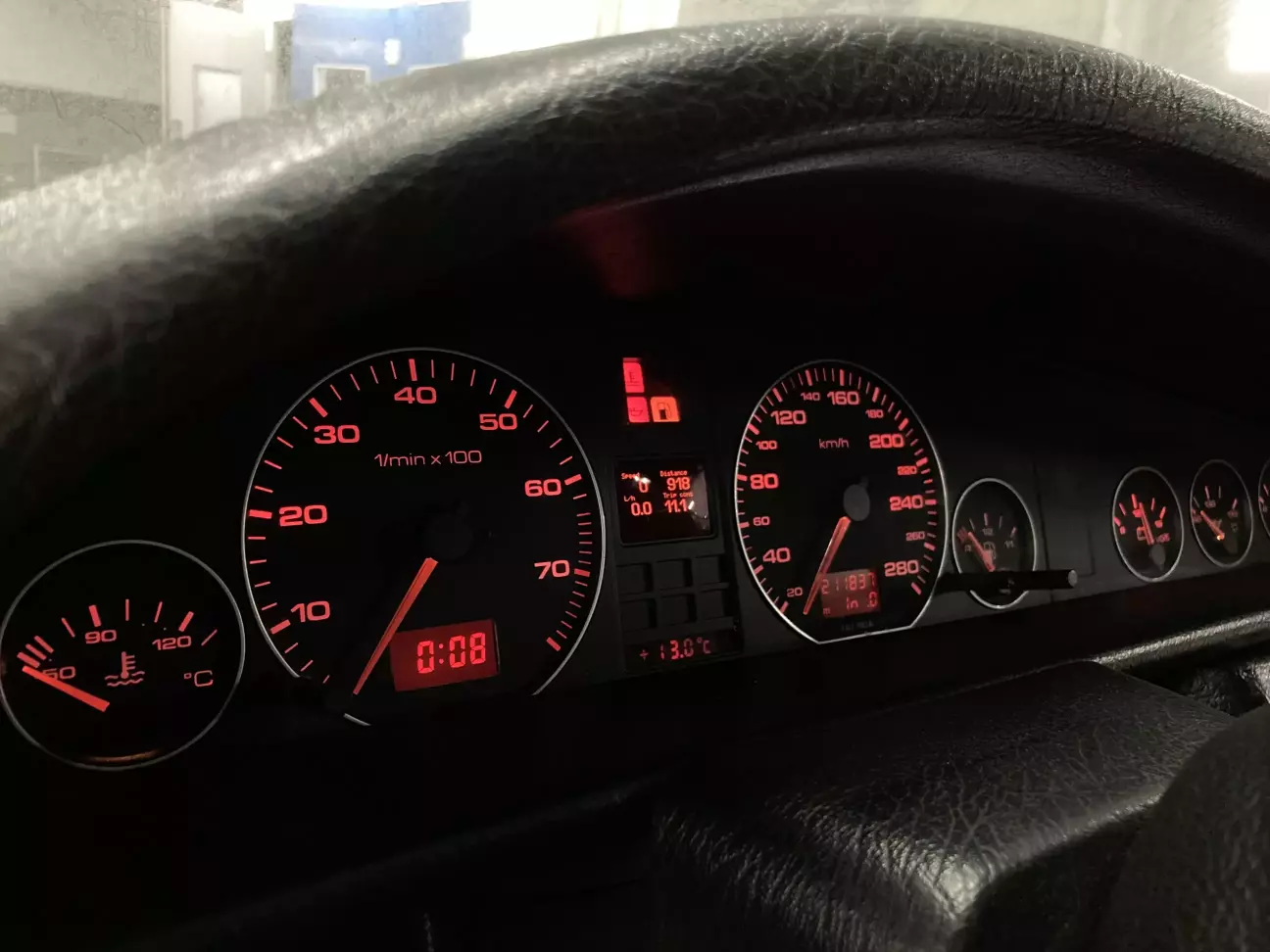

Доопрацювання комплектації потребують зміну інших комплектуючих . Коли робив приборну панель , встановив БК від invent Jetronic

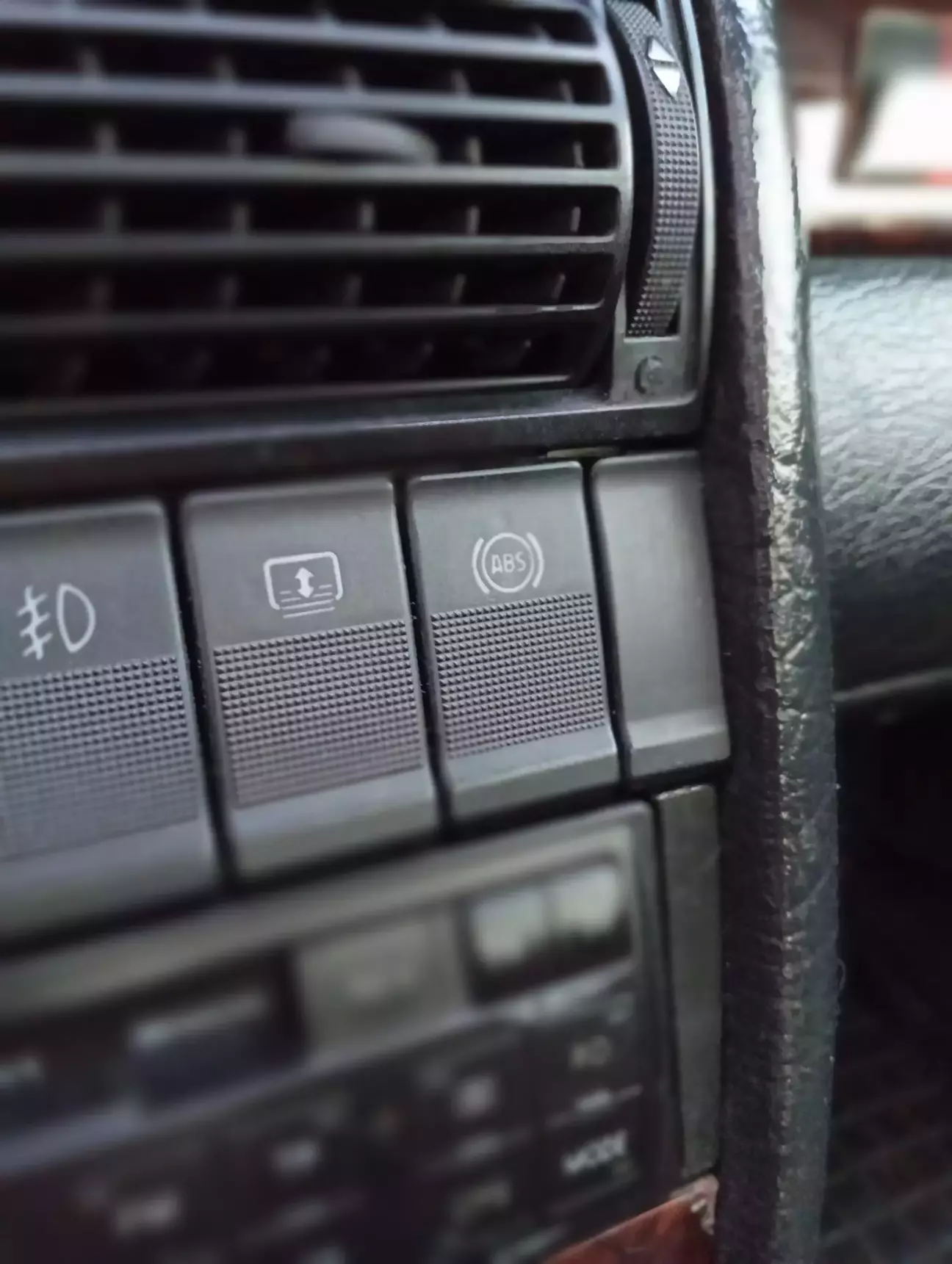

Керування БК я вивів тимчасово ( на 4 роки ) на кнопку ABS на центральній консолі .



Далі доставив фаромойки , які треба підключити до перемикача . Діватись вже нікуди , треба робити гарно , а не аби було )

Є в с4 перемикач з БК та кнопкою інтенсив , але це дефіцит подібний до фаромойок , чи скляного люка . Тому вибрав альтернативний шлях .

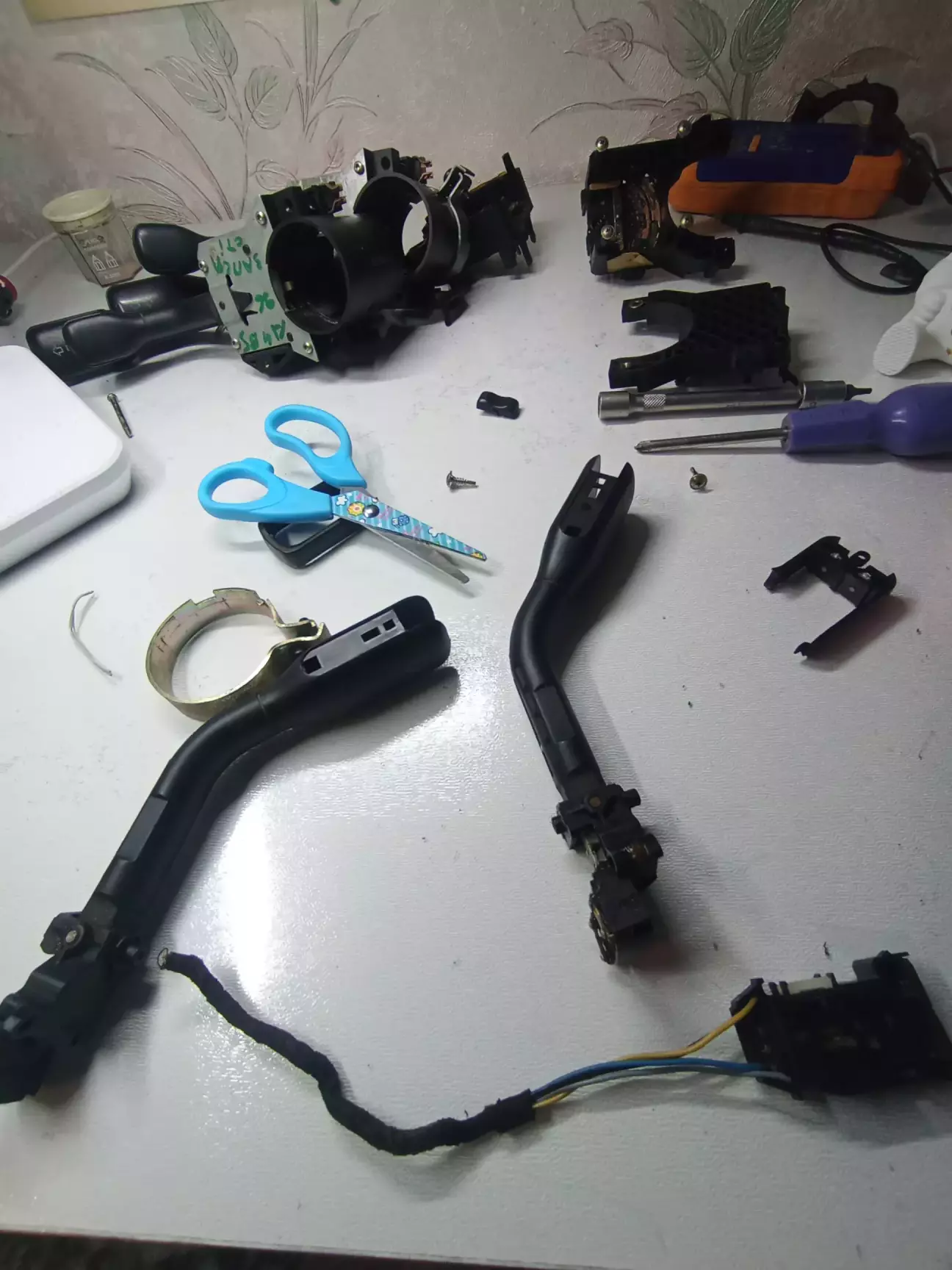

Придбав на шроті перемикач а4б5 за 200 грн підпалений , в ньому не робили повороти . До того мені знайомий віддав перемикачі від а6с4.



А4б5 - з кнопками під БК

А6С4 - від аванту з функцією омивання задньої ляди .

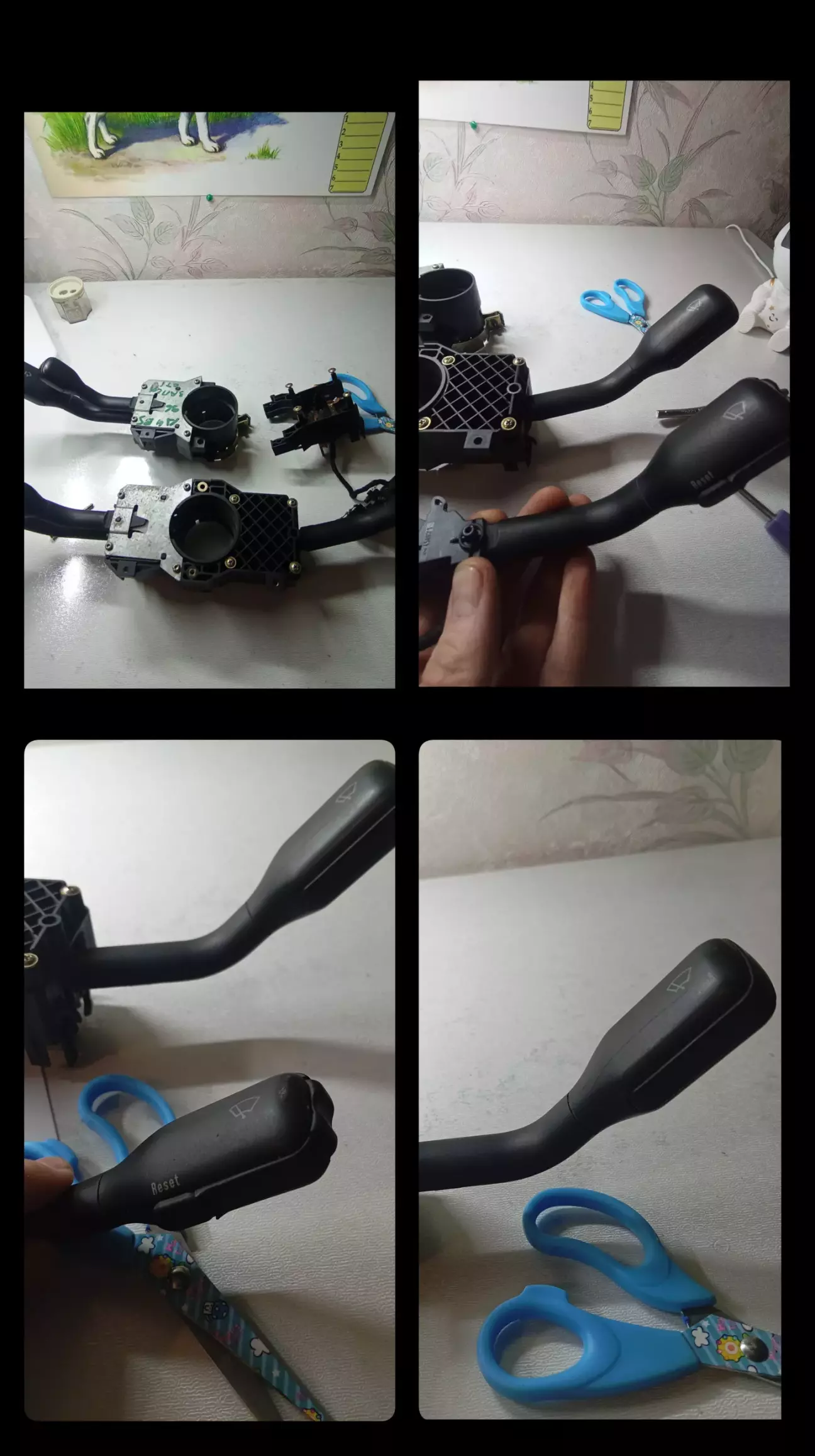

Розібрав їх і прийшов до висновку  , що По своїй конструкції вони абсолютно ОДНАКОВІ .




Без проблем переставив кнопки з а4б5 у лапку а6с4, для того що б БК працювало від кнопок , а фаромойки , як у аванта омивач задньої ляди - перемикач від себе , але за умови що увімкнине ближне світло , так як і з заводу .

Далі за меншим , поставити новий перемикач на машину .

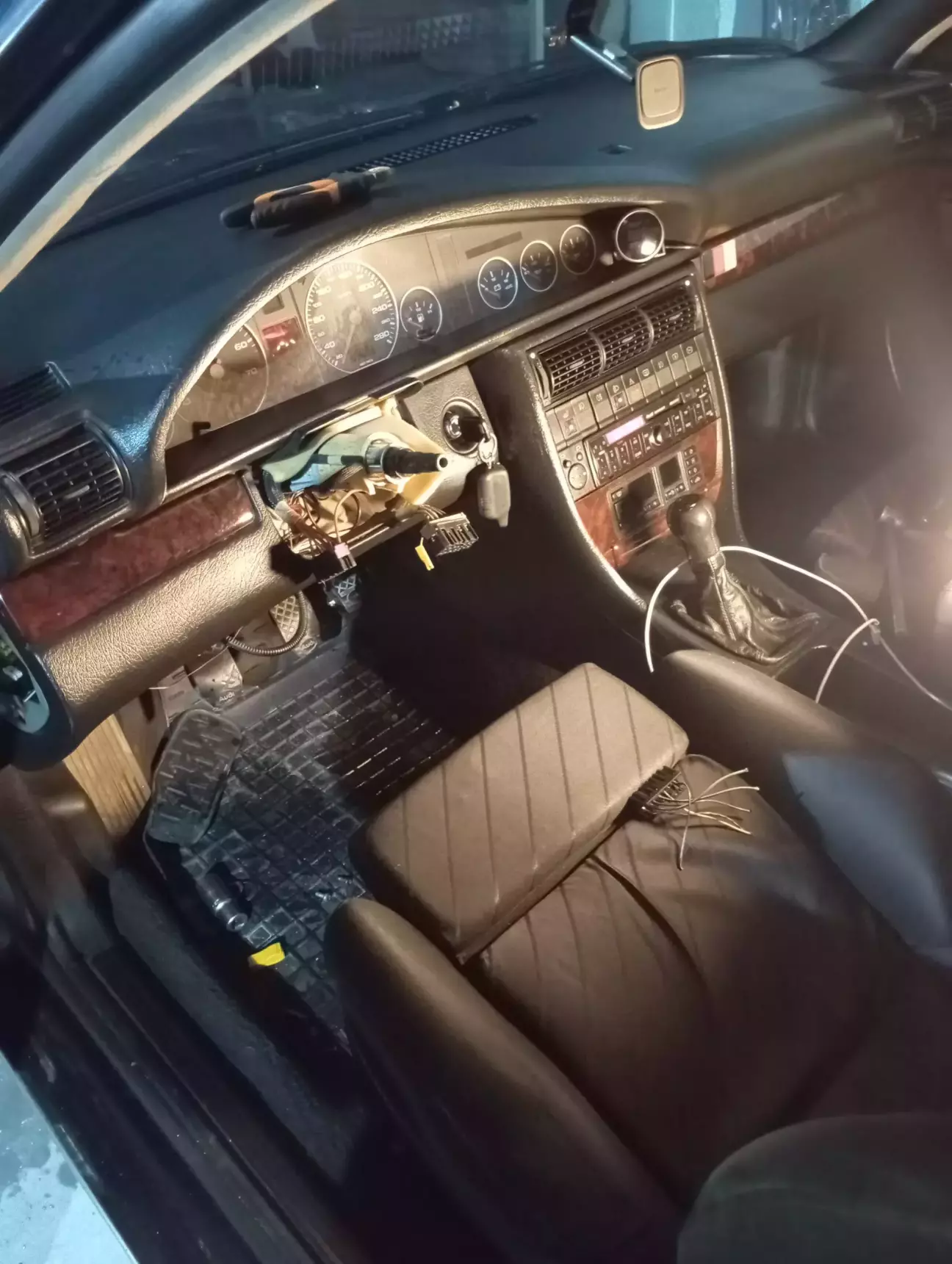

Знімаю старий мій 100-тий .... іііі .... От з ліва прохід , з права .... І тут посередині яааааак запиздячився у штангу )))))

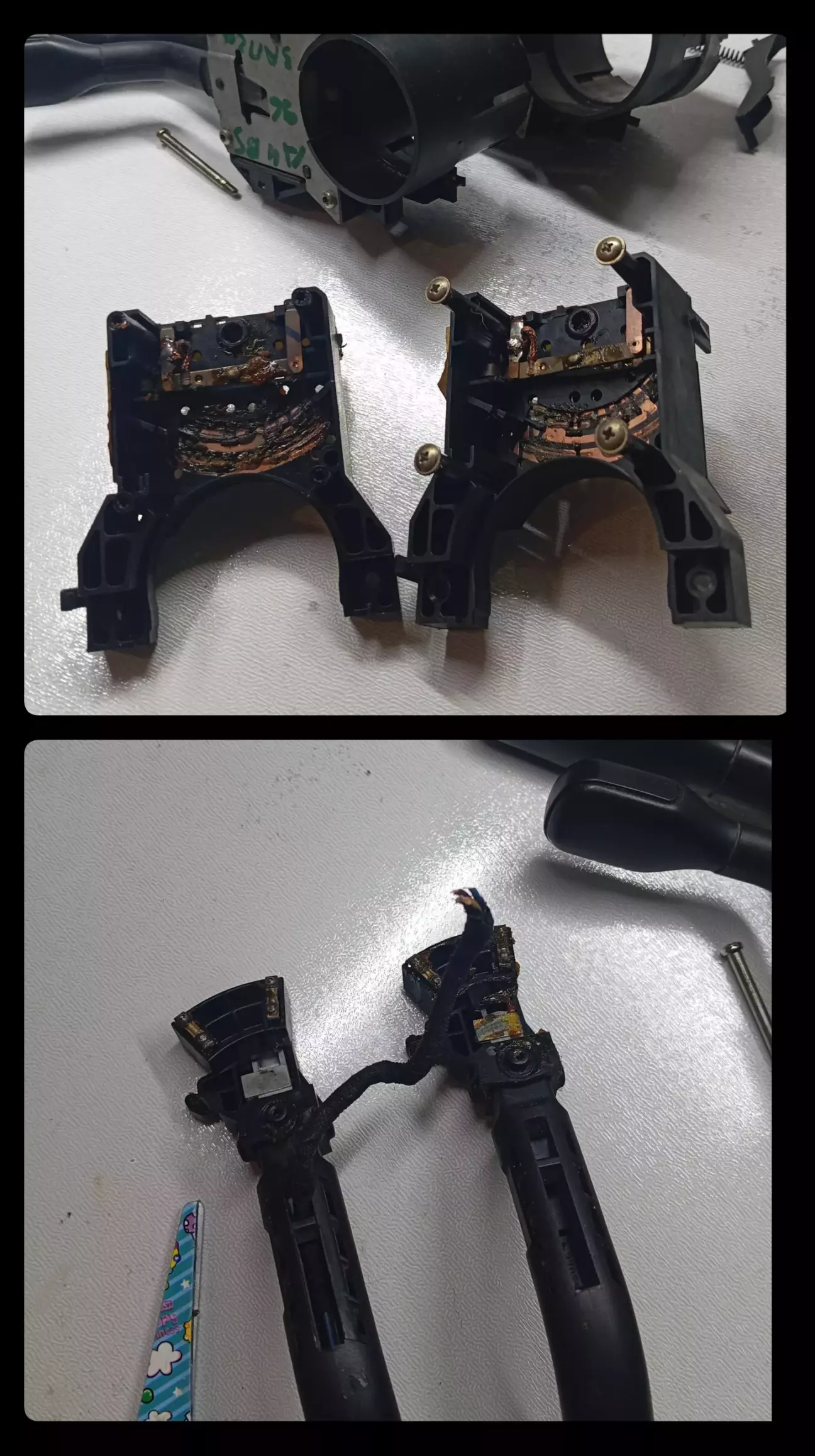

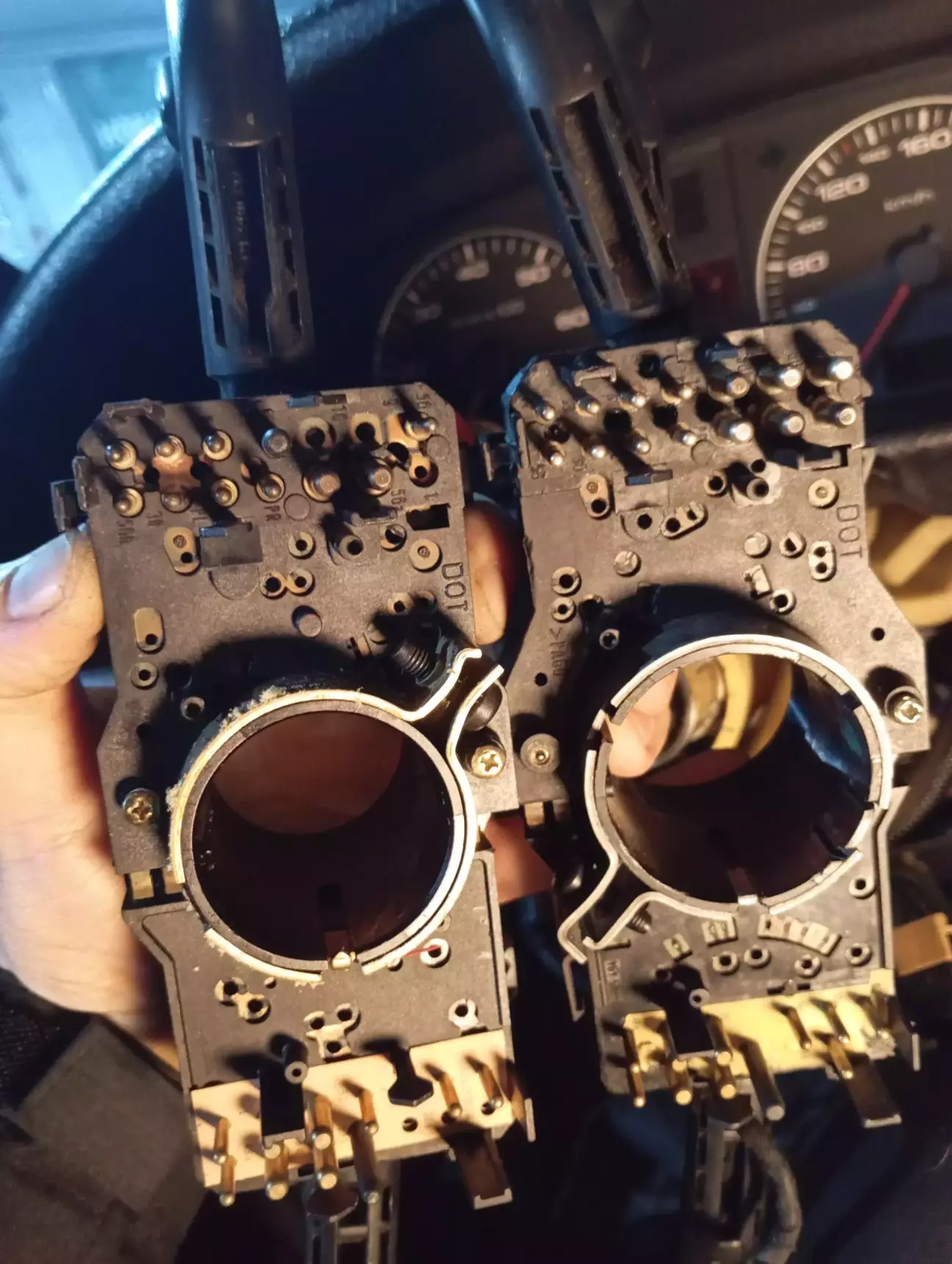

З ліва 100 с4, з права а6с4.

Вони зовсім різні . Саме перше , це внутрішній діаметр перемикачів різний , в а6с4 вал рульової колонки товстіший за вал 100с4 . З двох один вже чисто механічно не зкрутиш . По друге , зовсім різна розпіновка . В 100 с4 навіть пінів менше , але це через функцію омивання заднього скла .

Шо робити , пробую зібрати один перемикач з трьох )

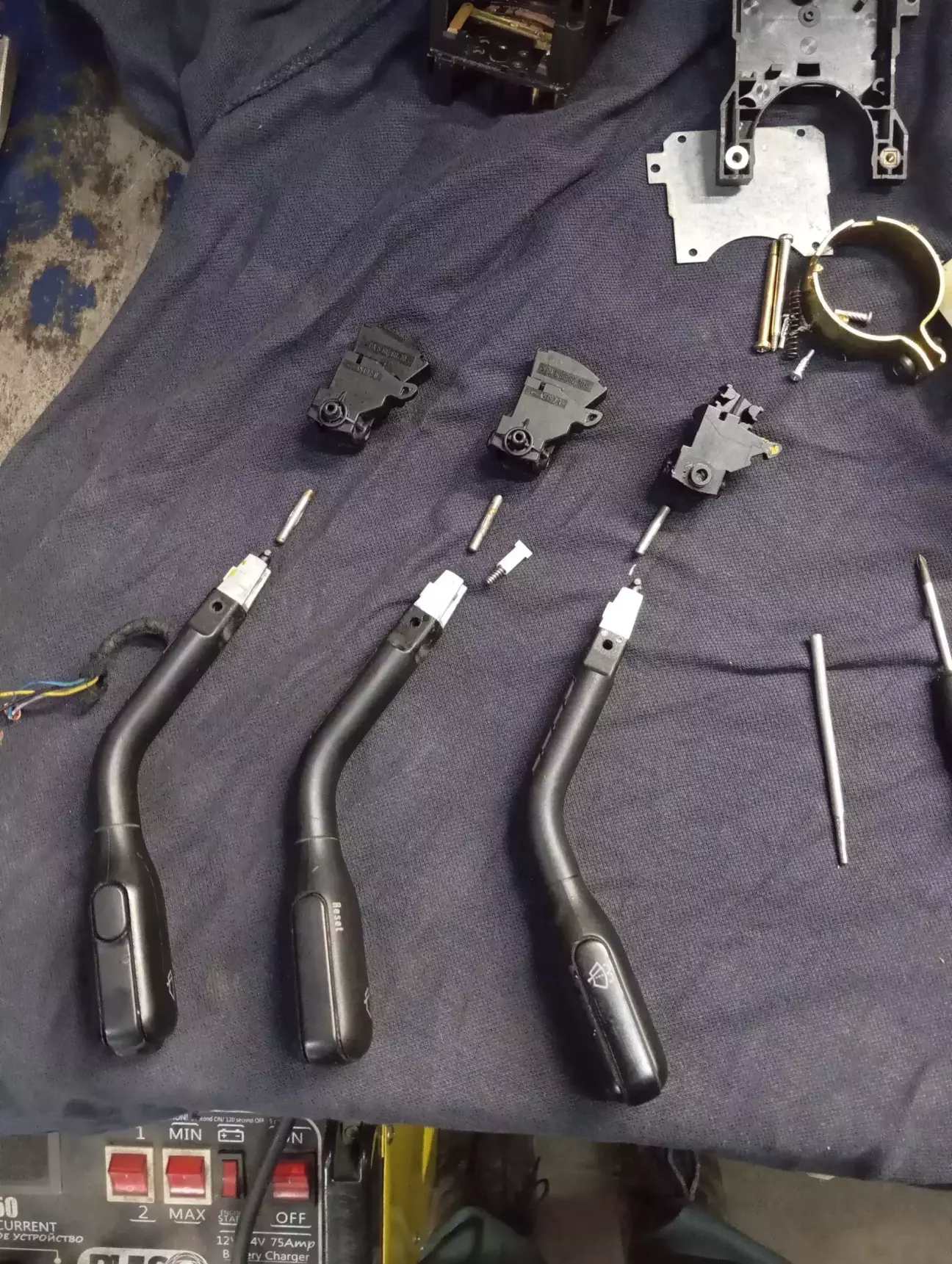

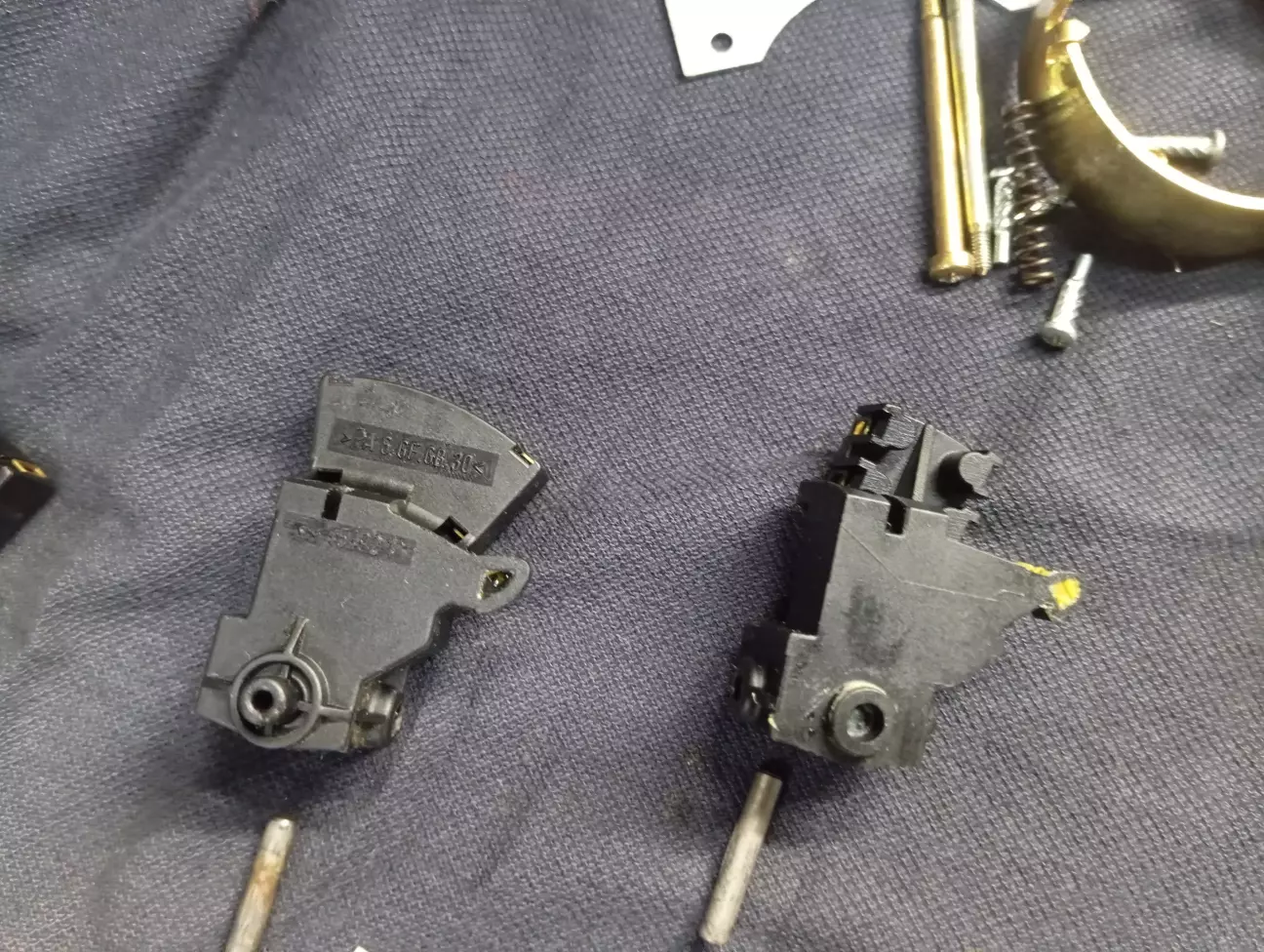

З ліва на право : а4б5 , а6с4 , 100с4

Знову ж таки , на 100 все подібне , але трошки не таке . Просто переставити лапку ту шо зробив з двох раніше , не вийде , вони різні . Добре , знімаю кнопку з лапки і хочу переставити в 100 , але знову у Штангу , в лапці немає виштамповки під кнопки .



Десь , колись бачив що можна переставити саму головку яка тисне на контакти у перемикачі . Вона сидить там на шплінті .

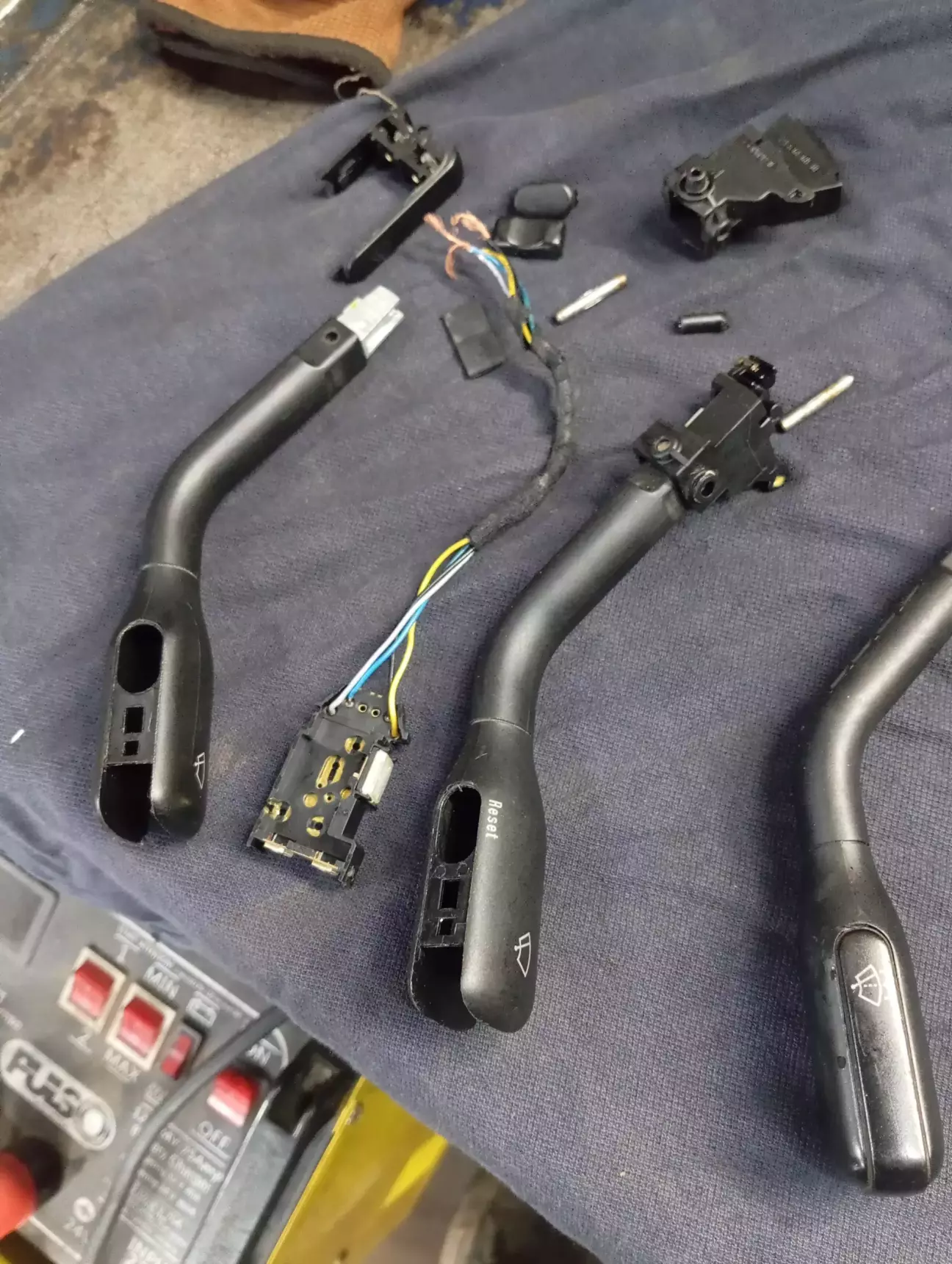

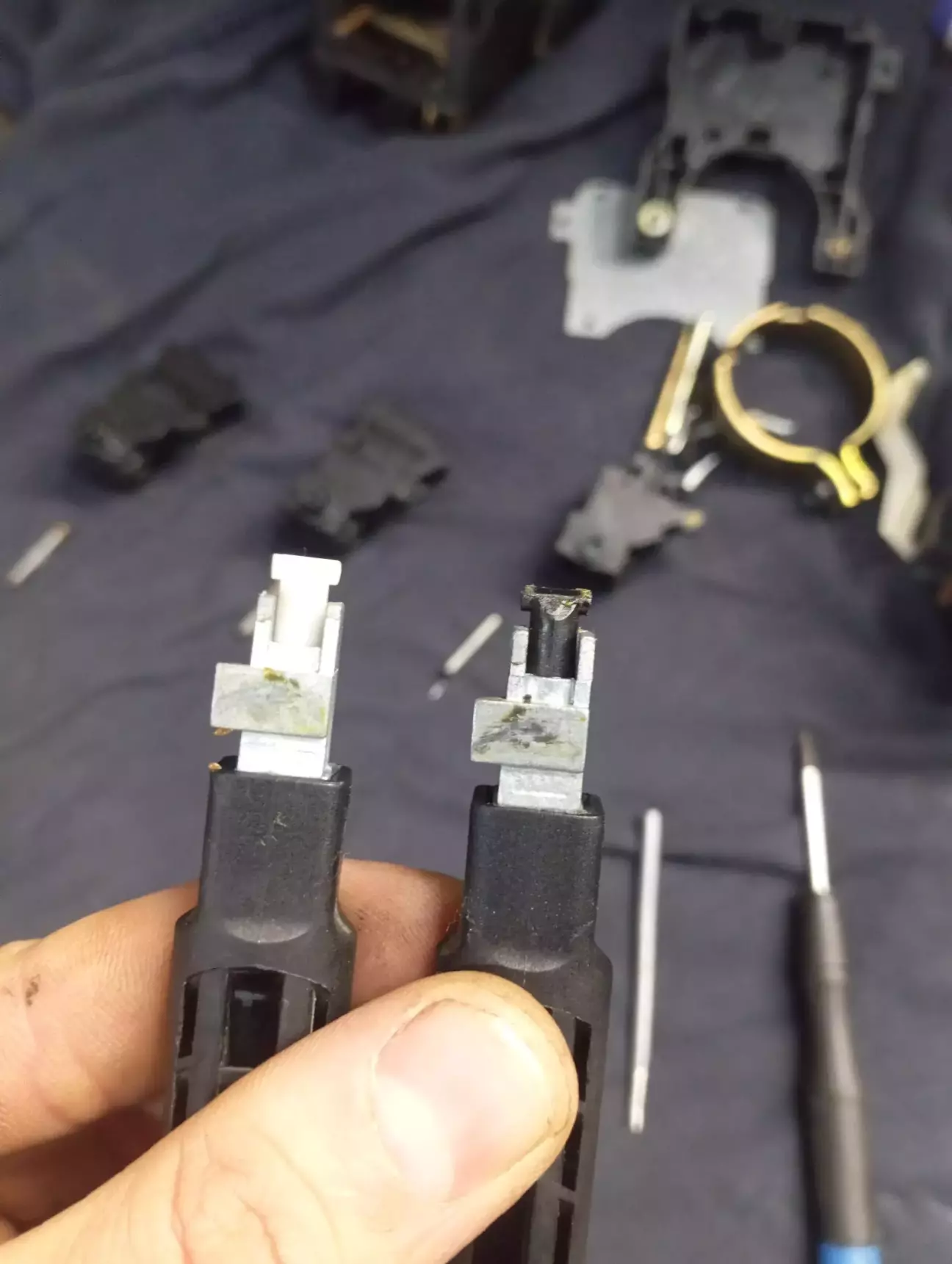

З ліва а6с4/а4б5 , з права 100с4

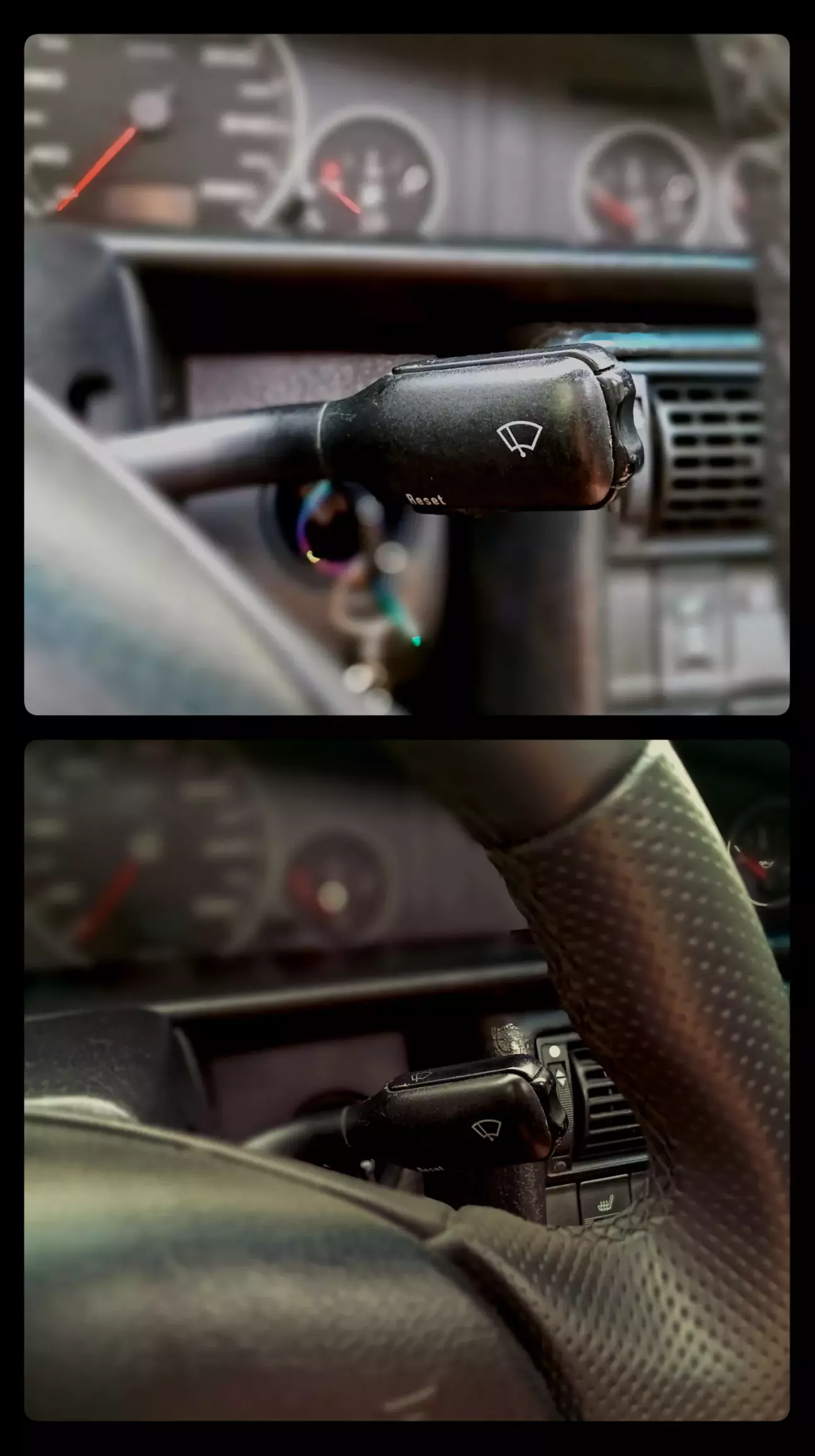

Таким чином в мене вийшло :

1) кінцевик лапки 100с4

2) сама лапка а6с4

3) модуль з кнопками а4б5

Першочергово було задумано що омивач фар буде працювати від натискання лапки від себе , але сам перемикач та кінцевик лишився мій рідний 100с4 , там такої функції немає . Тому омивач фар буде працювати від кнопки Reset( за умови увімкнення ближнього світла фар) , а БК буде працювати від двух кнопок на кінці лапки . Взагалі для БК Invent потрібна лише одна кнопка , просто для перемикання режимів . Щоб закинути показники пробігу чи витрат палива , просто заходиш одним доторком а це підменю і затискаеш на 3 секунди кнопку .


🔥🔥🔥🔥


Лишилось тільки під'єднати насос омивача фар до власного реле у монтажному блоці під лобовим склом , але це вже буде трохи згодом .

Всім миру !
