Моноінжектор. Датчик детонації

Продовжую ділитися цікавою і рідкісною інформацією про моноінжектор.

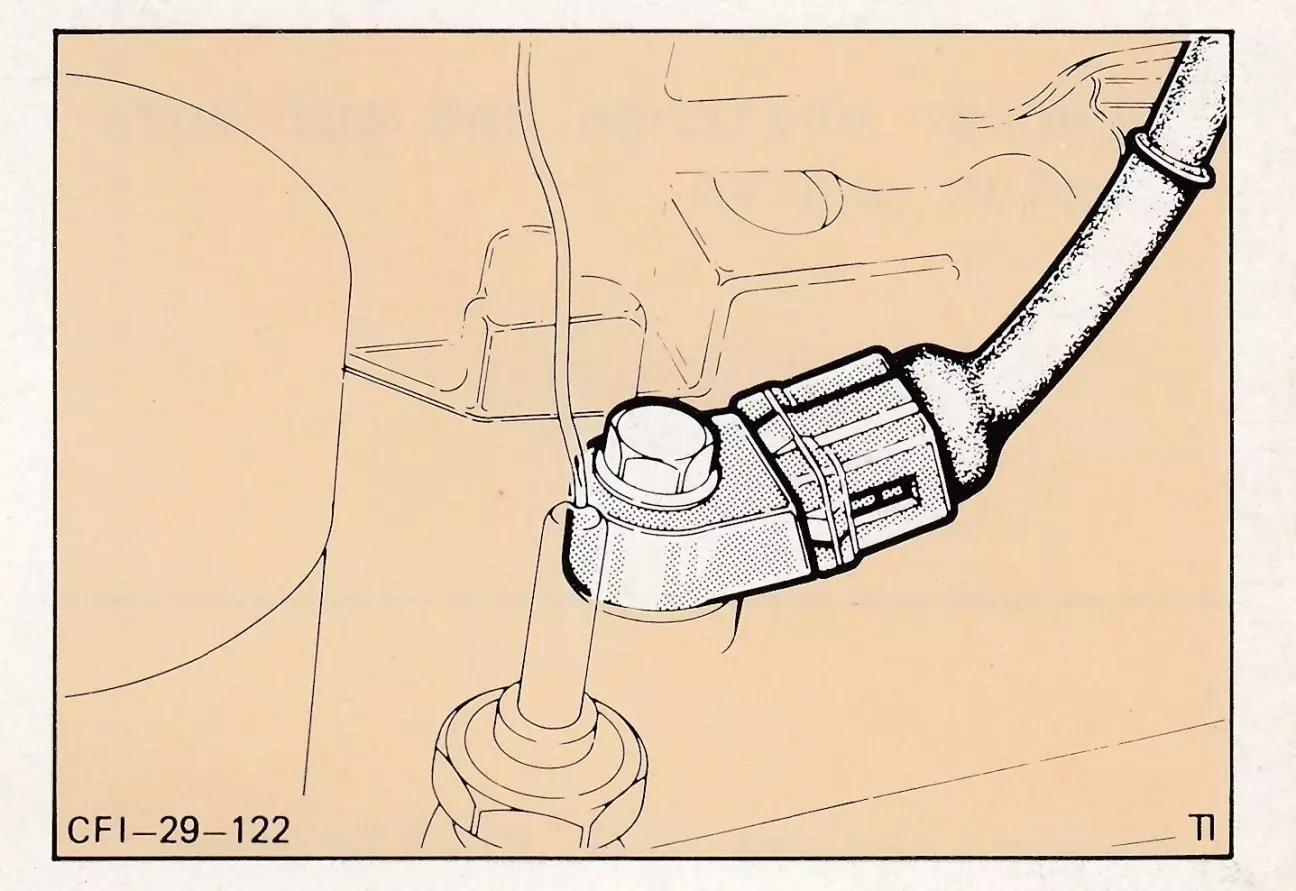

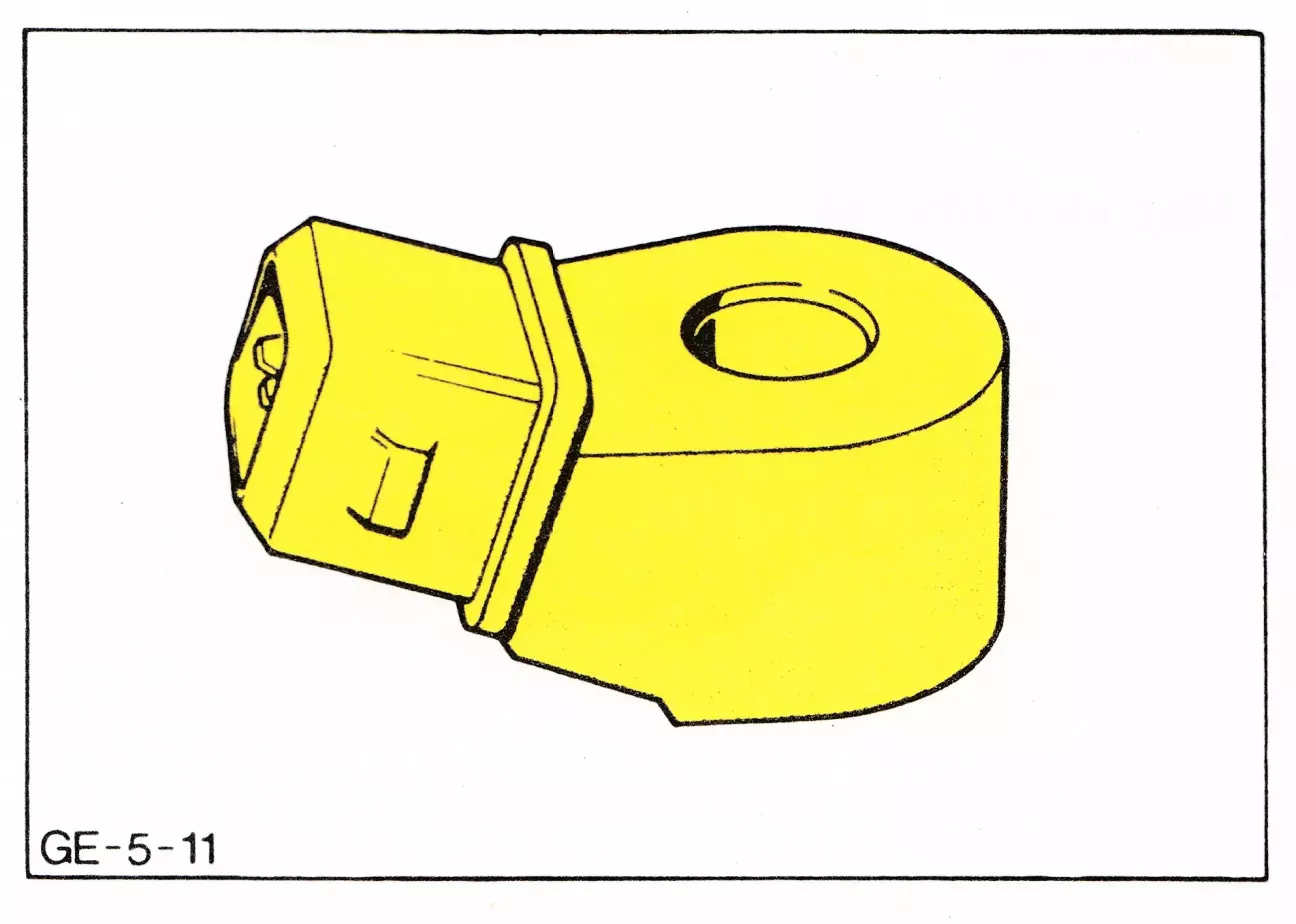

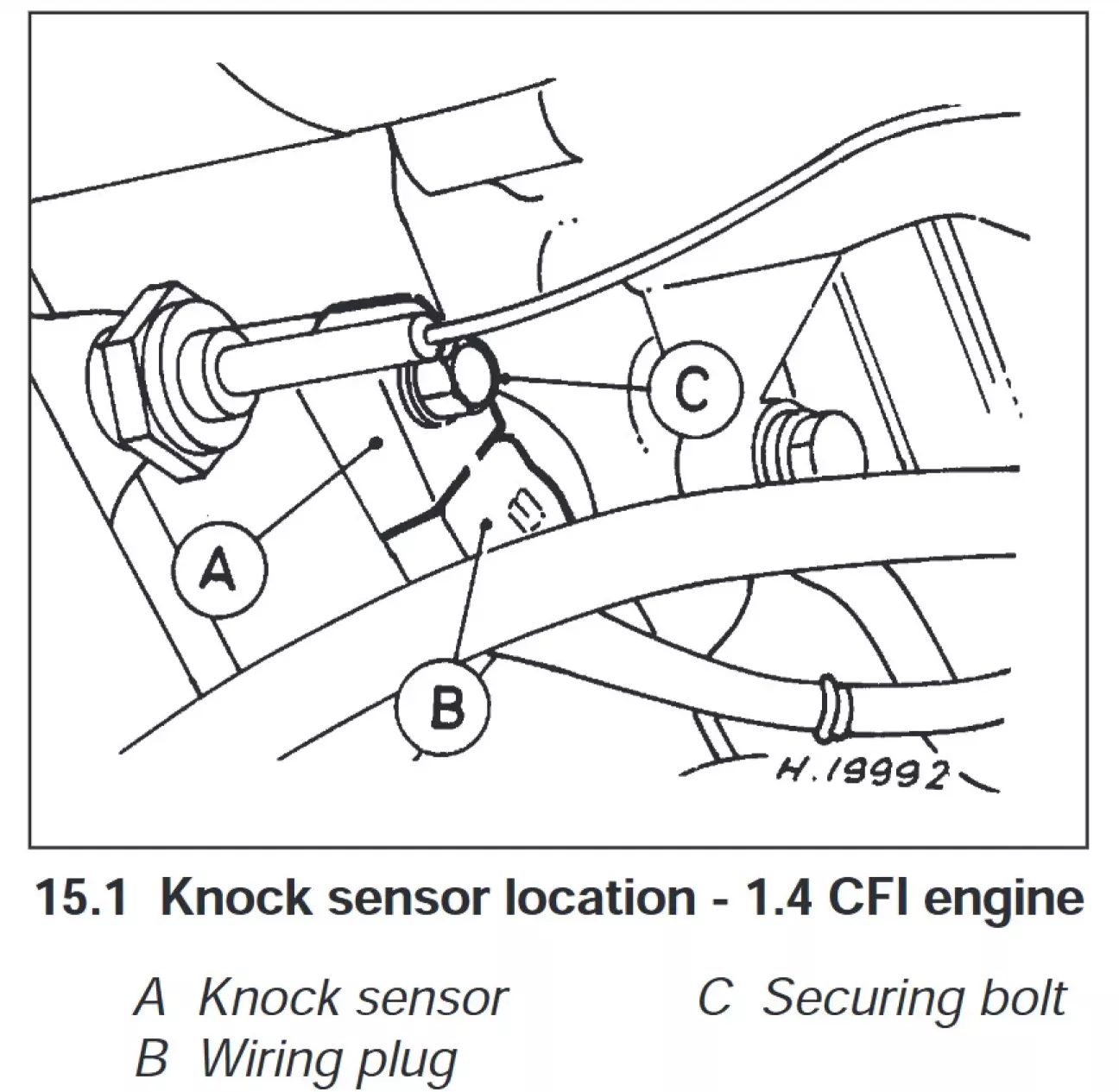

В багатьох книжках по моноінжектор зображується датчик детонації. Проте з якоїсь причини в мене його немає.

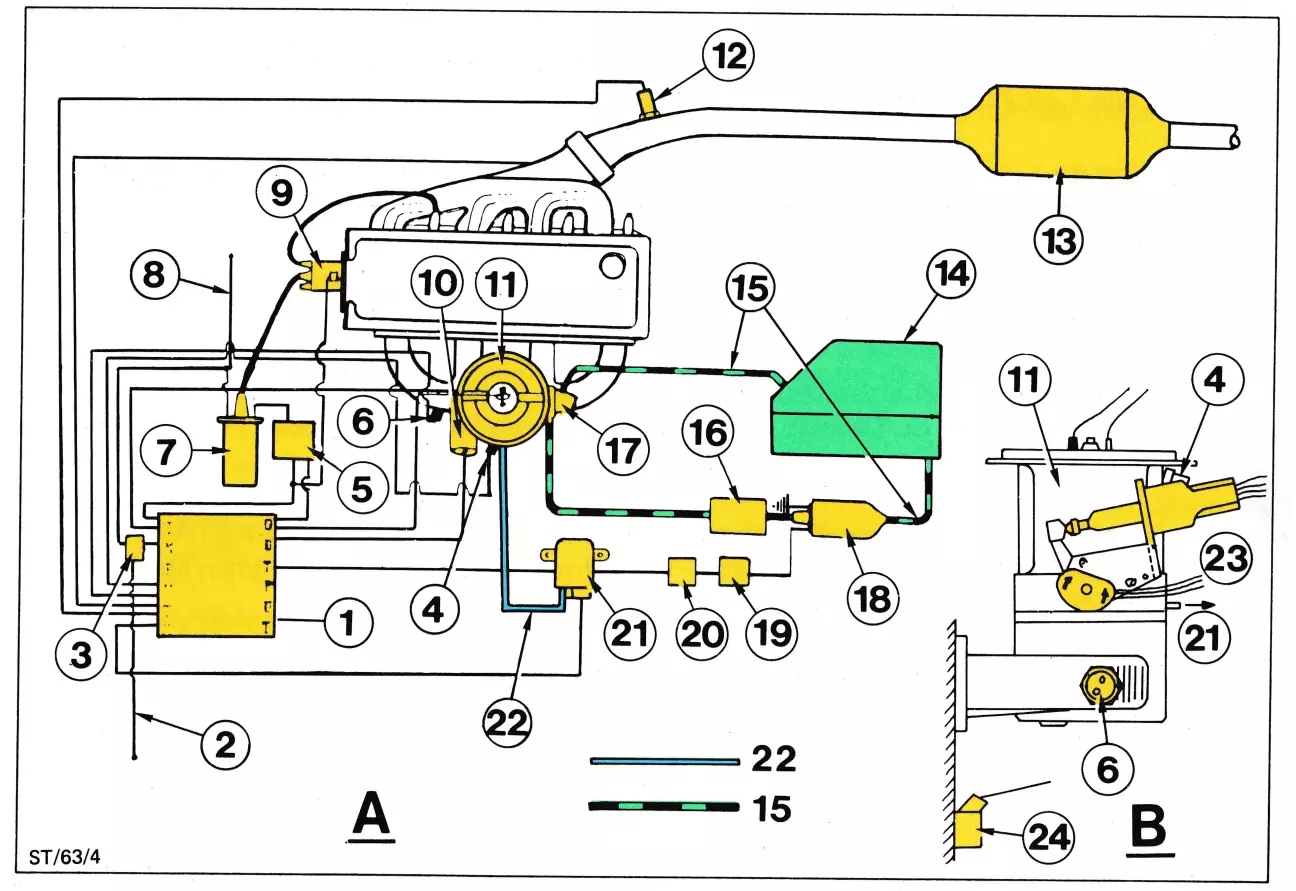

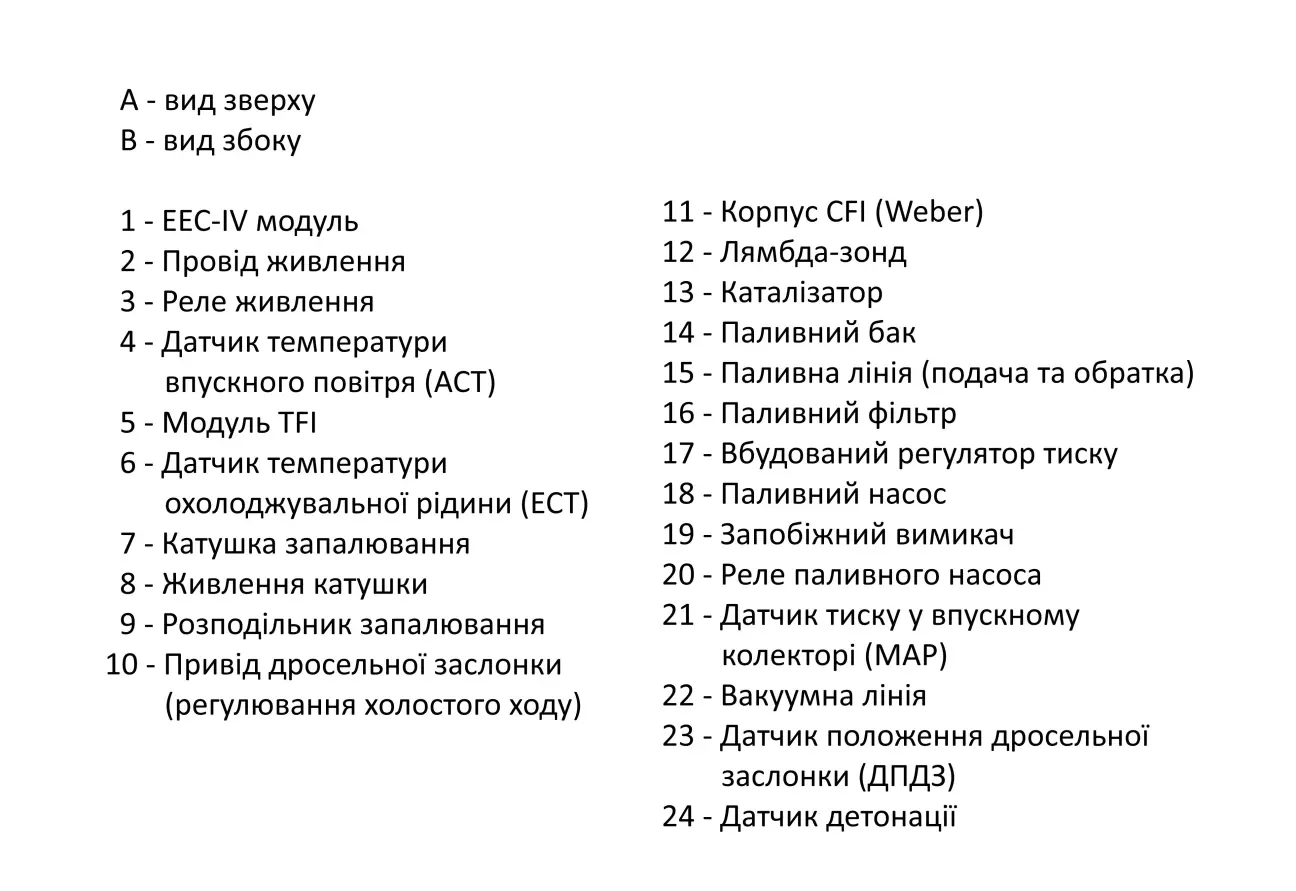

Функціональна схема моноінжектора (CFI)

Давно цікавило це питання. Чому в книжках є, а в мене немає. Причому, роздивлявся, навіть проводки немає.

І от, нарешті знайшов інформацію, якою можу поділитися.

Раніше писав, що існувала рання версія моноінжектора. І разом з тим ранній ДПДЗ.

https://driver.top/exp/630169/

Так, от, та ж сама ситуація із датчиком детонації і блоком управління.

Виявляється, що авто:
- 87р. випуску мали ранній блок управління. Номер блоку починався із 87FB або 86FB. На двигуні був датчик детонації. А вугільний адсорбер відсутній (стандарт викидів 77/79 US)
- 88р. випуску мали новий блок управління, що починався на 88FB. Датчик детонації забрали. Натомість добавили вугільний адсорбер (стандарт викидів 83 US)

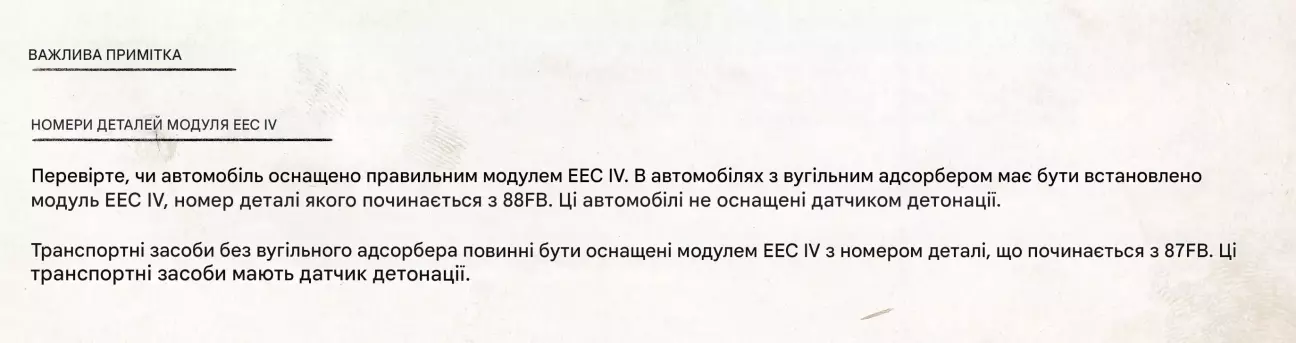

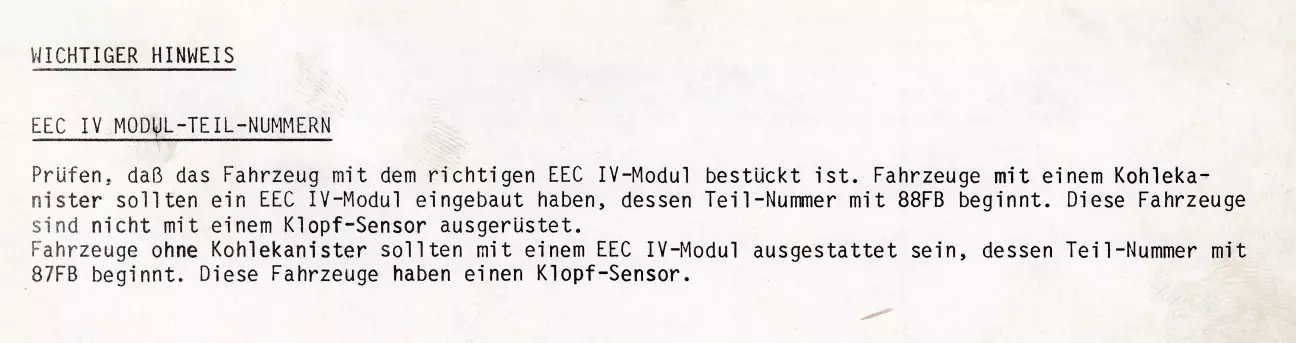

Інформація з іншої таблиці

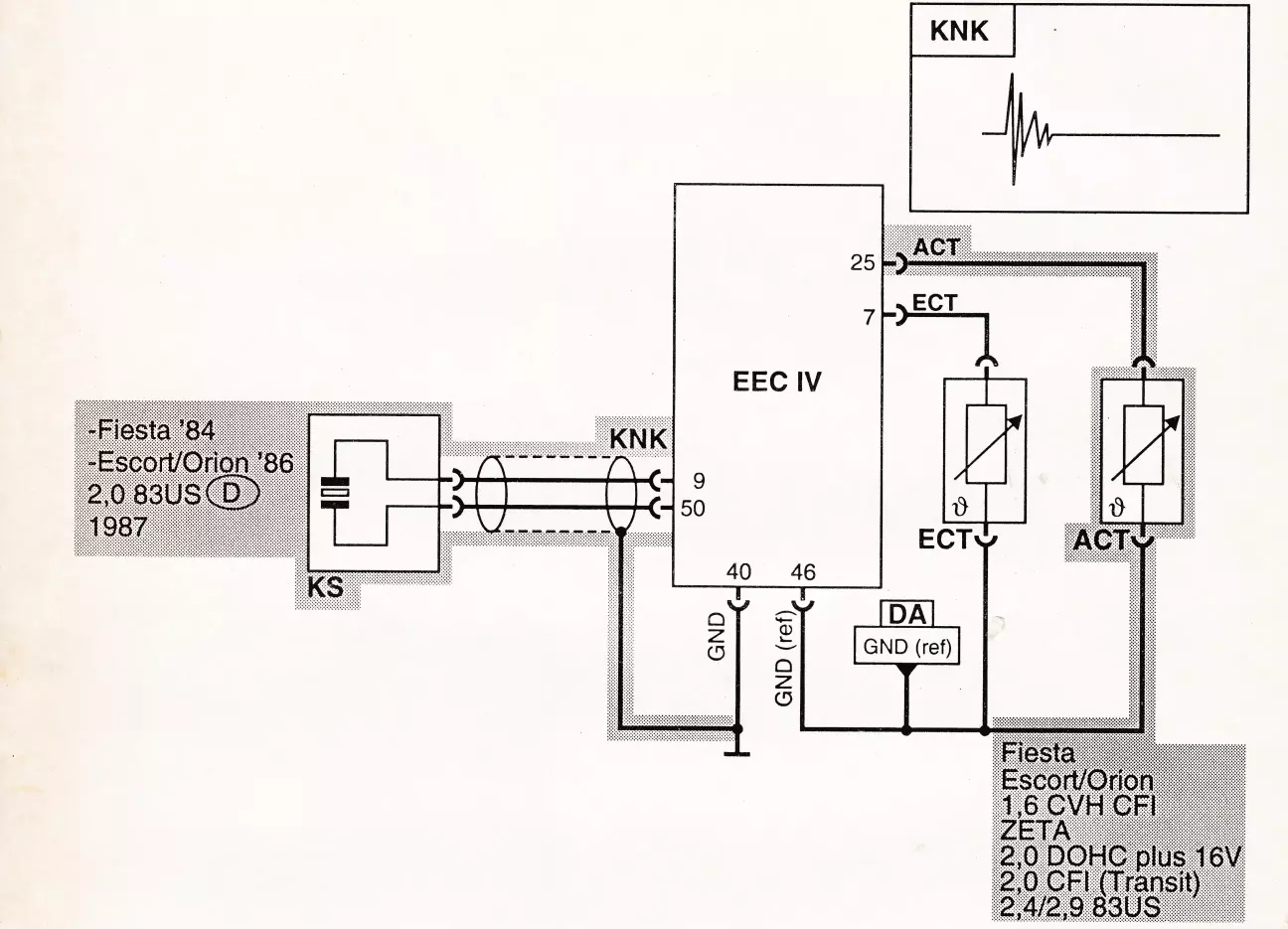

Також цей нюанс також можна побачити на схемі. Там є позначка, що датчик детонації тільки на авто 87р.в.

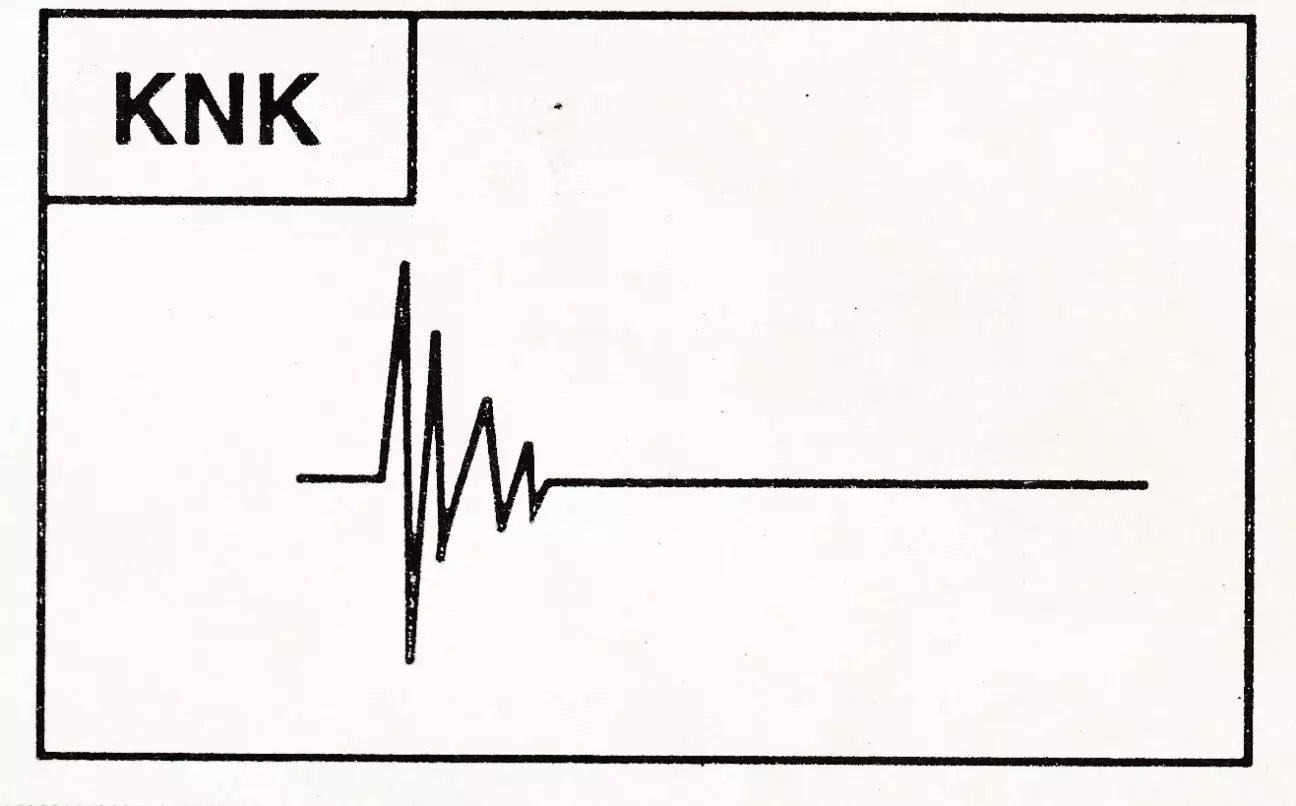

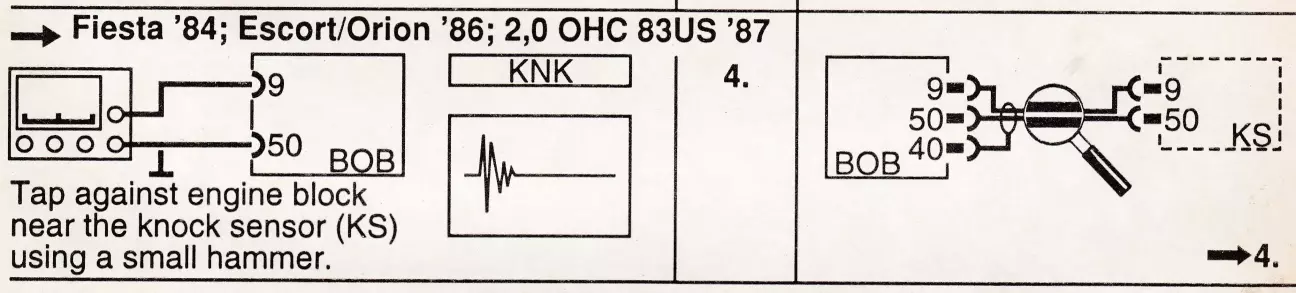

Діагностика датчика проста. Потрібно стукнути маленьким молотком по блоку двигуна поблизу датчика.  Сигнал має бути як на схемі.

І на завершення залишу список номерів блоків управління. А також порядок їхніх ревізій.

Еволюція ревізій блоків управління CFI:

/* ------------------- */
/* -- до 08/1987 -- */
/* ------------------- */

Нові:
6176210(87FB-12A650-A2A) <- 6173432(86FB-12A650-C4A) <- 6171487(86FB-12A650-B2A) <- 6160507(86FB-12A650-A2A)

Відновлені (Re-Manufactured):
5017755(R87FB-12A650-A2A)

/* ---------------------------------- */
/* -- Від 08/1987 до 06/1990 -- */
/* ---------------------------------- */

Нові:
6575356 (88FB-12A650-AF) <- 6203692 (88FB-12A650-AD) <- 6187413 (88FB-12A650-AC) <- 6181958 (88FB-12A650-AB) <- 6178520 (88FB-12A650-AA)

Відновлені (Re-Manufactured):
5024911(R88FB-12A650-AF) <- 5024626 (R88FB-12A650-AD) <- 5020332 (R88FB-12A650-AC)

/* ---------------------------------- */
/* -- Від 05/1990 до 08/1990 -- */
/* ---------------------------------- */
Це трохи дивний блок управління. Пише для кат. нейтрализатора з лямбда контролем, хоча він був в попередніх версіях також. Дивно, але нехай тут буде. Можливо потім знайду якусь інформацію.

Нові:
1661950 (89AB-12A650-BC) <- 6504072 (89AB-12A650-BB) <- 6174055 (89AB-12650-BA)

/* --------------------------------------------- */
/* -- Від 08/1989 до 08/1990, для CTX -- */
/* --------------------------------------------- */
Нові:
6179575 (89AB-12A650-CA)

Відновлені (Re-Manufactured):

50203330 (R89AB-12A650-CA)

А ще номера датчиків детонації:
до 02/1987
6152883 (86SF-12A699-AA)

від 02/1987
6169571 (86SF-12A669-AB)
