|9| Встановлення СarPlay на голову СIC

Я їжджу на BMW X3 (F25)
Запоріжжя, Україна

Привіт, на додаток до попереднього посту викладаю як я ставив китайський блочок CarPlay
Ну що ж сказати, за основу взяв відео з ютуба і статтю встановлення від @Michael_777

Приступаємо )

1) Знімаємо верхній повітропровід і відключаємо всі дроти

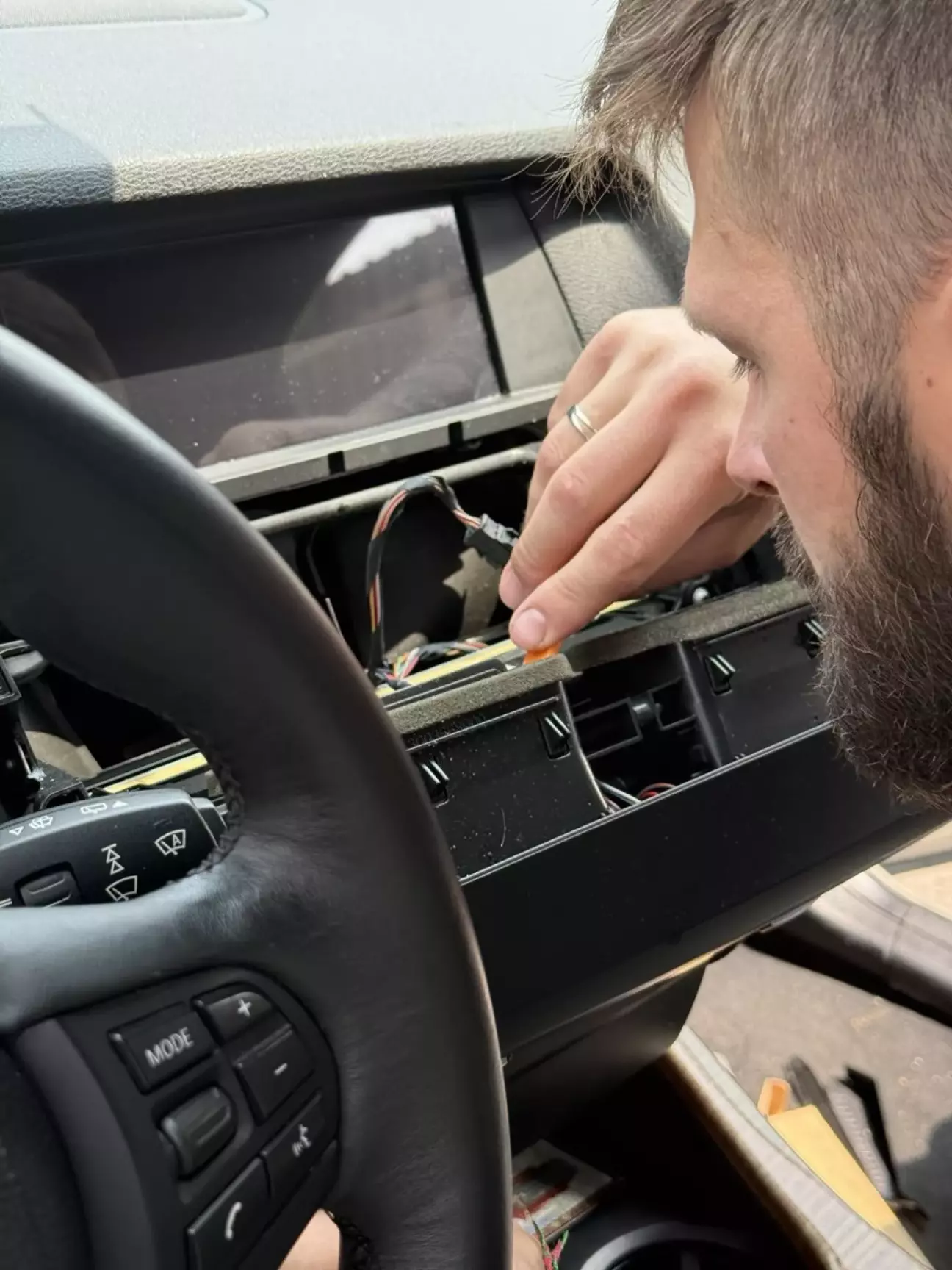

Процес


2) Знімаємо панель клімату


Клімат та його зняття

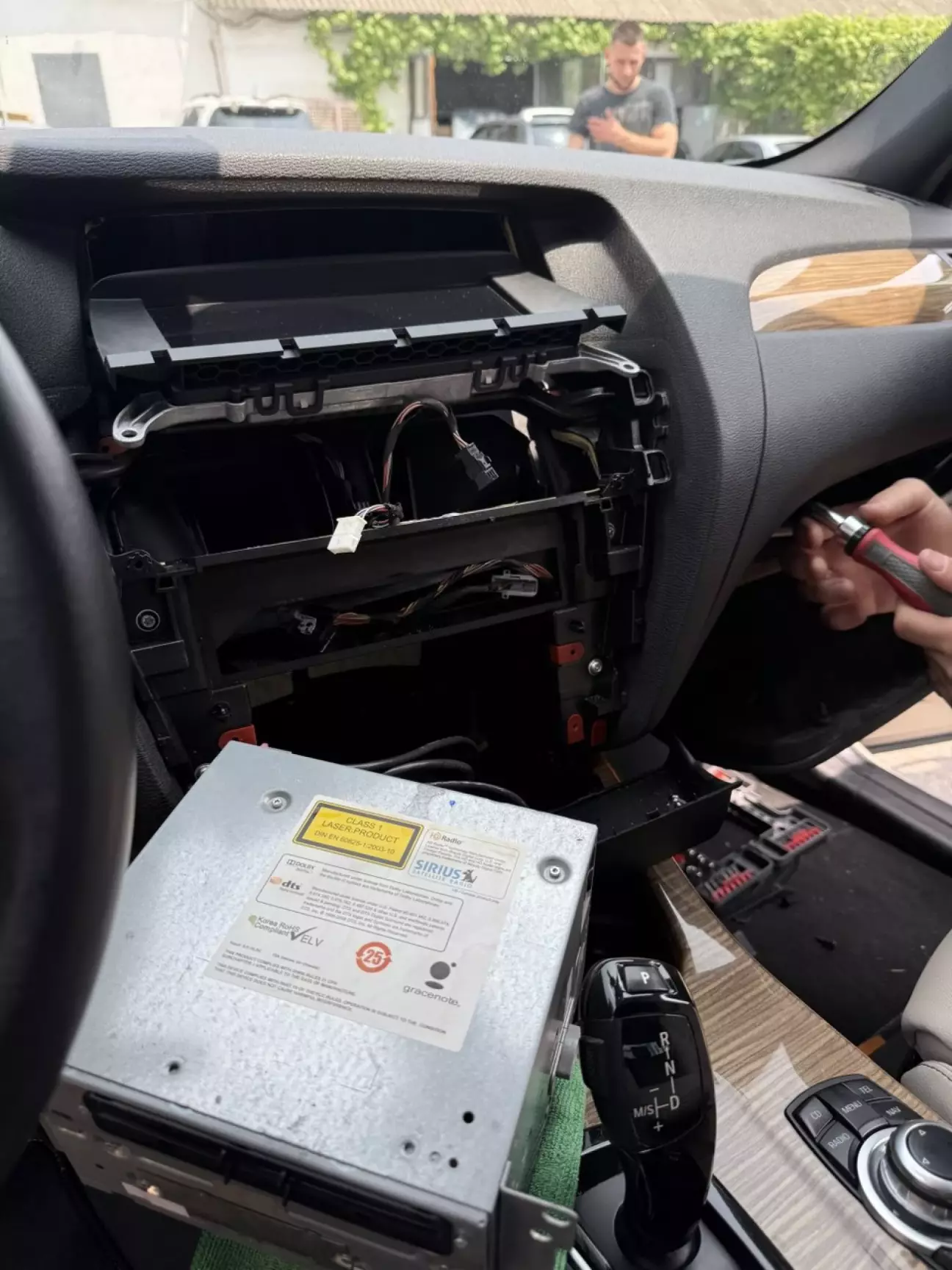

3) Відкручуємо кріплення голови (head unit) і тягнемо її на себе, в процесі починаємо оглядати проводку, яка у нас є

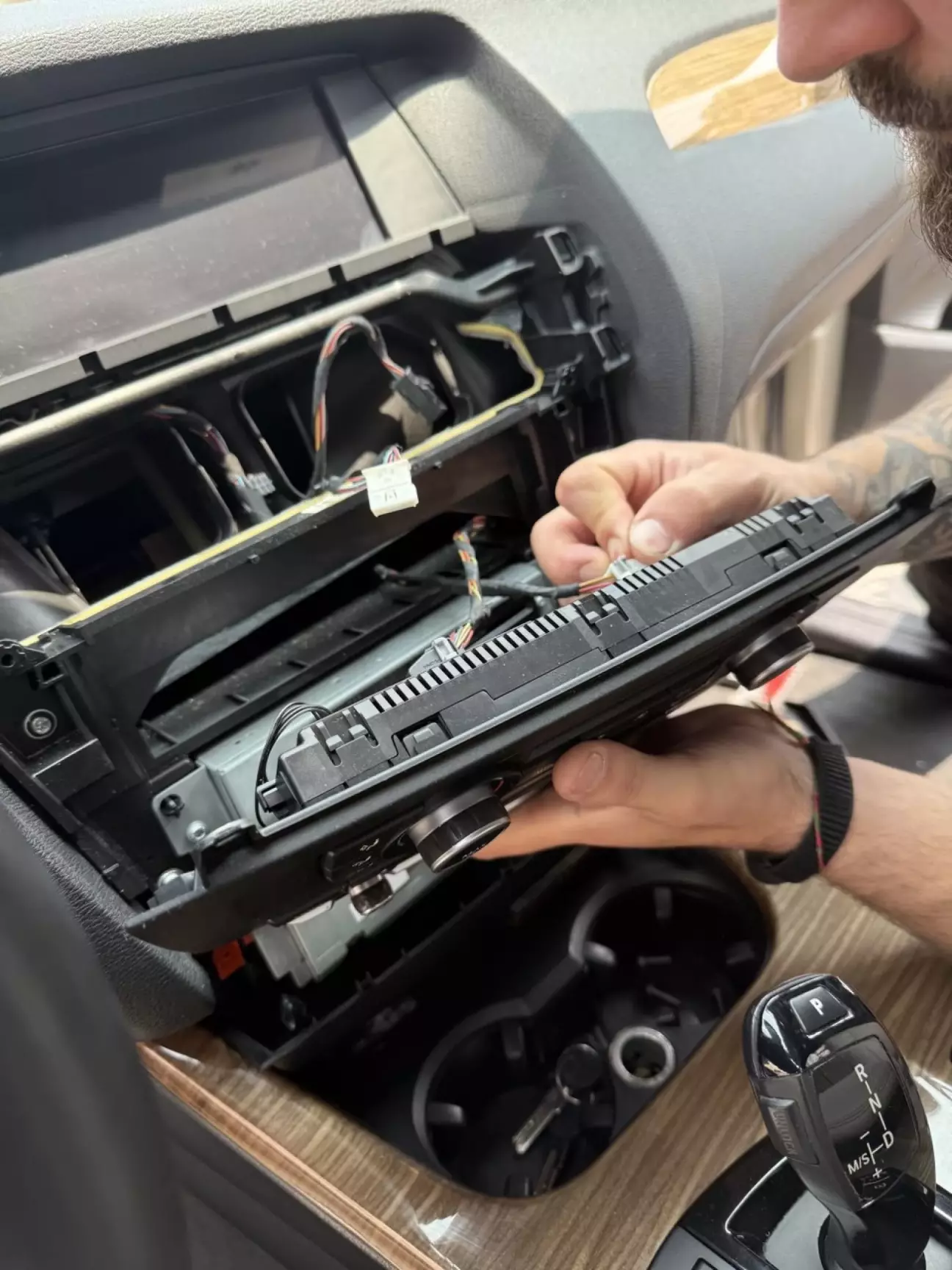

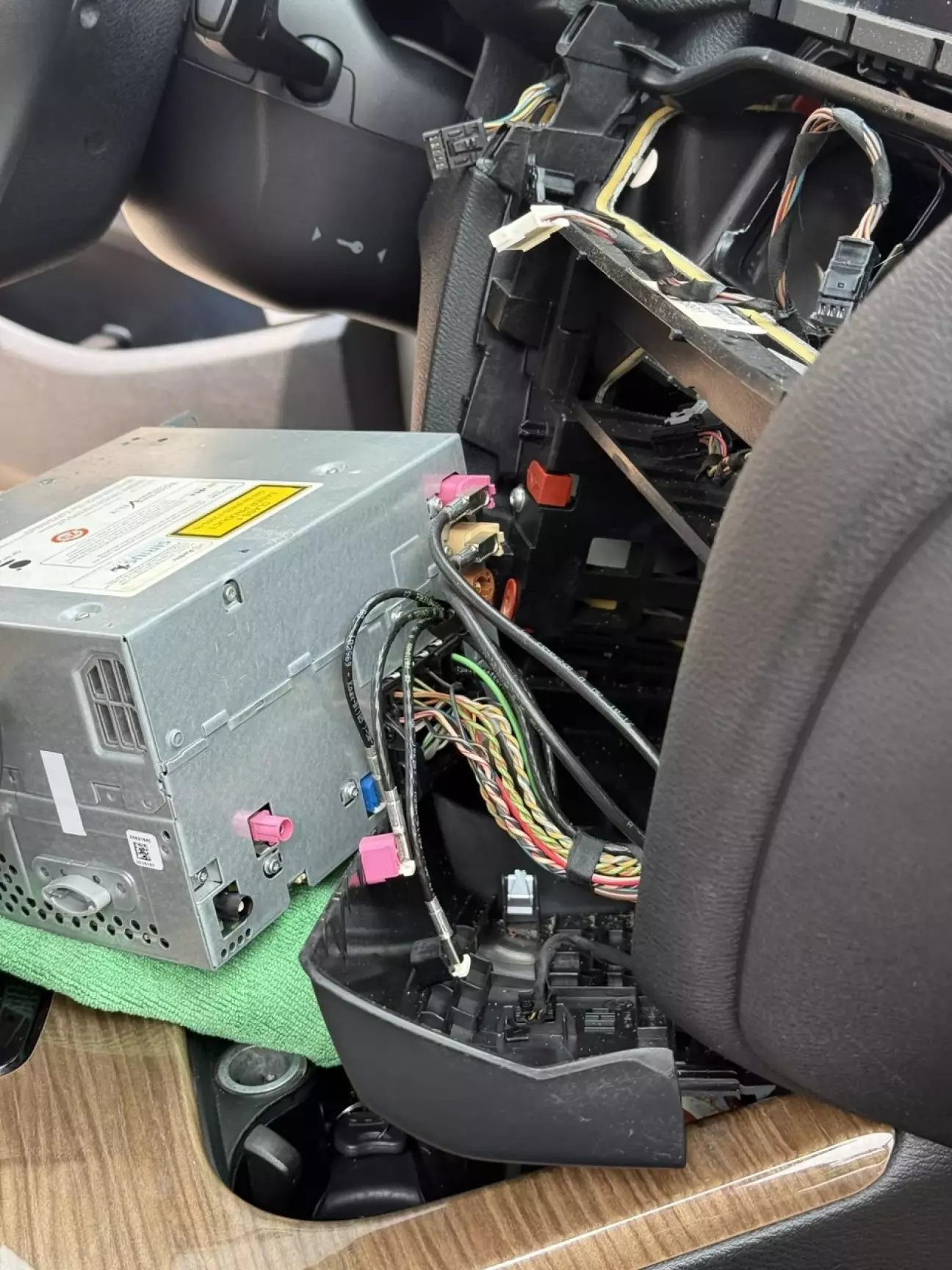

Знята голова


4) Приміряємо всі дроти на блочку і перемикаємо всі потрібні перемикачі саме для мого авто



Схема підключення блочка

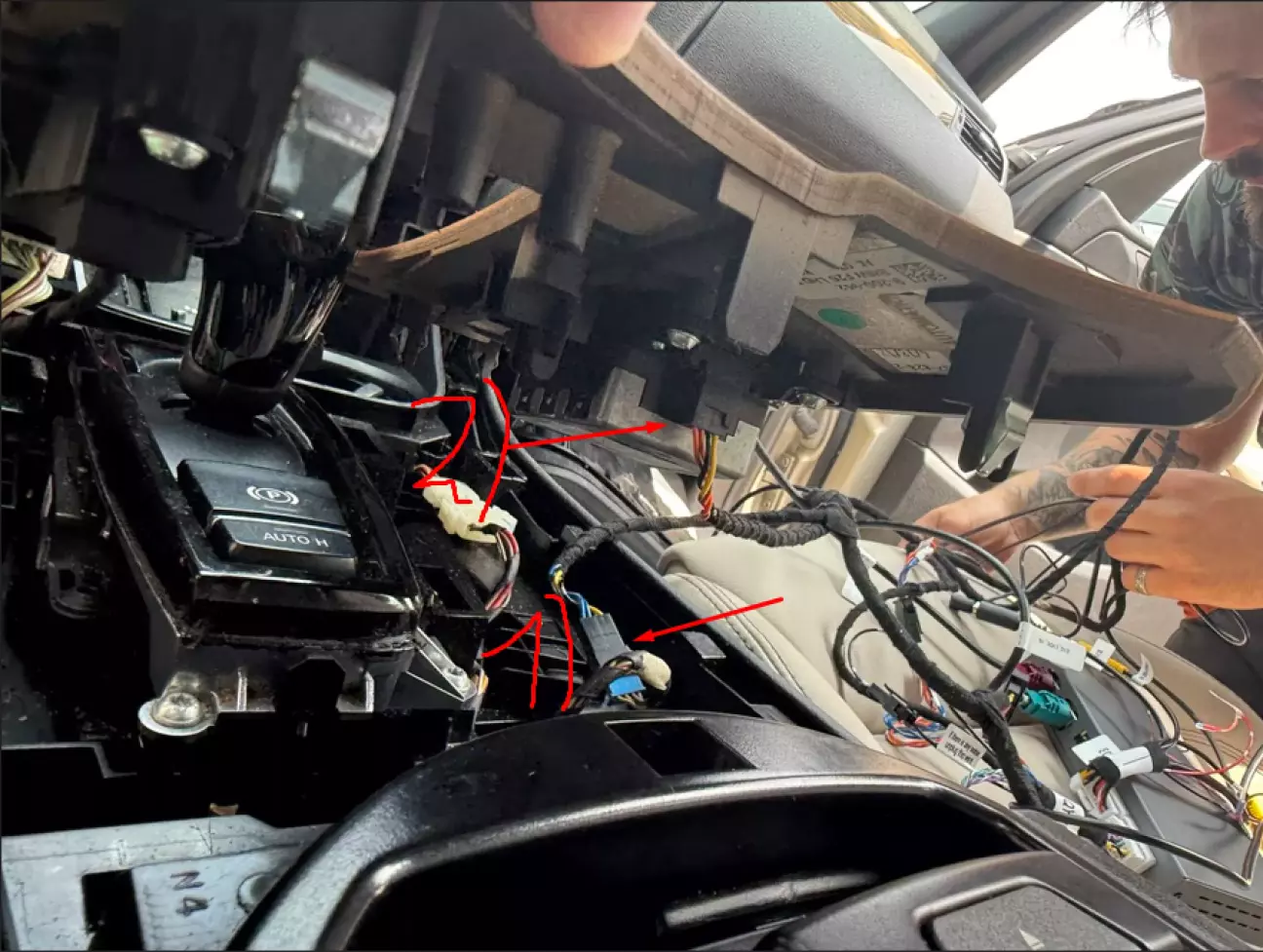

5) Знімаємо декоративну накладку і врізаємося в проводку шайби. З блочка підключаємо 4 pin роз'єм ( 1 ) і назад у фішку машини ( 2 )


Процес підключення

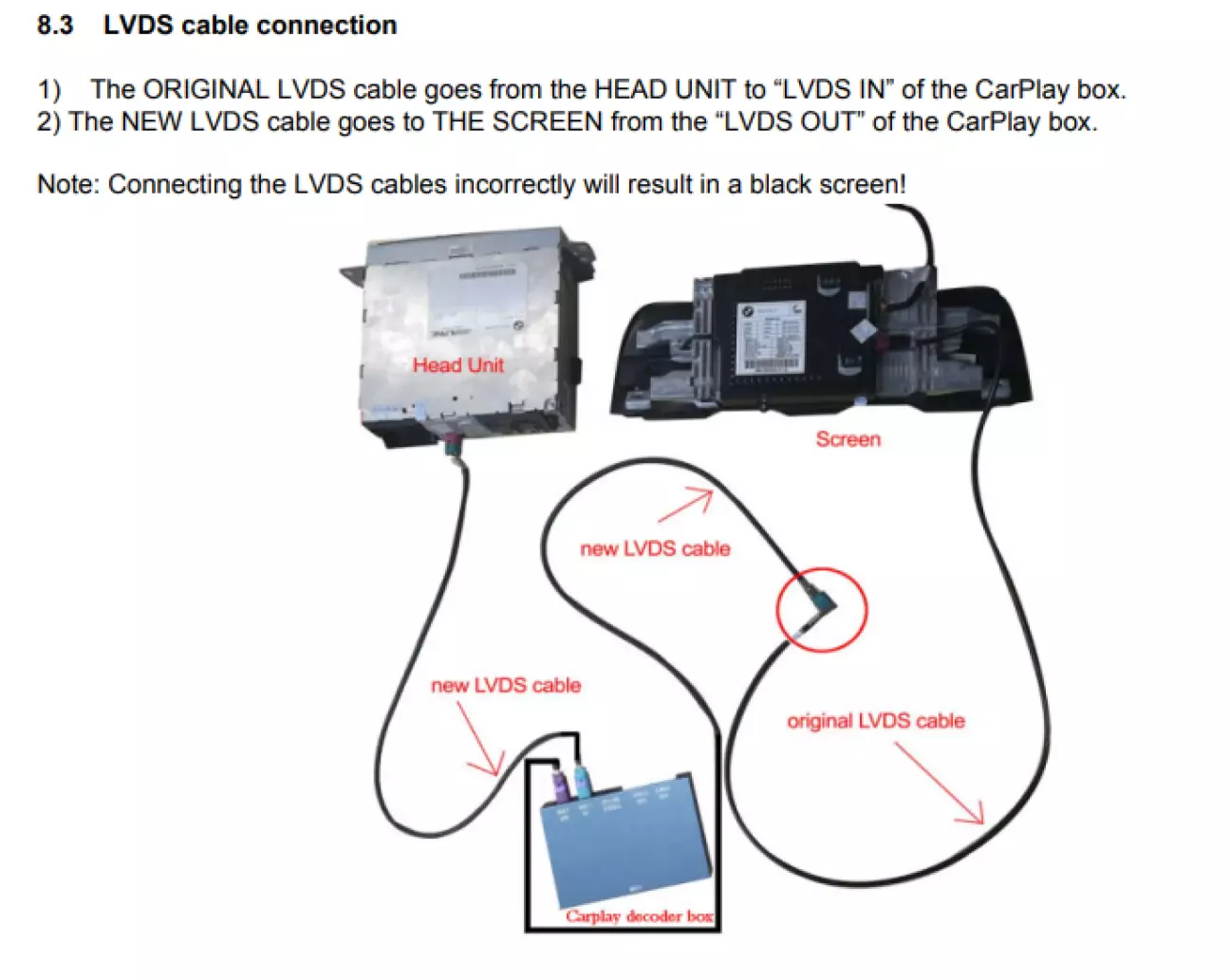

6)  Вставляємо китайський кабель LVDS out (фіолетовий) в сам CarPlay

Із  голови Head out виймаємо оригінальний кабель, в мене він також фіолетовий. Зʼєднуємо щойно вийнятий кабель з іншим кінцем конектора, що пішов від CarPlay LVDS out . Вставляємо в адаптер CarPlay китайський кабель з комплекту LVDS in а інший його коректор вставляємо в фіолетовий розьєм на Head Unit


Підключаємо кабелі LDVS in and out

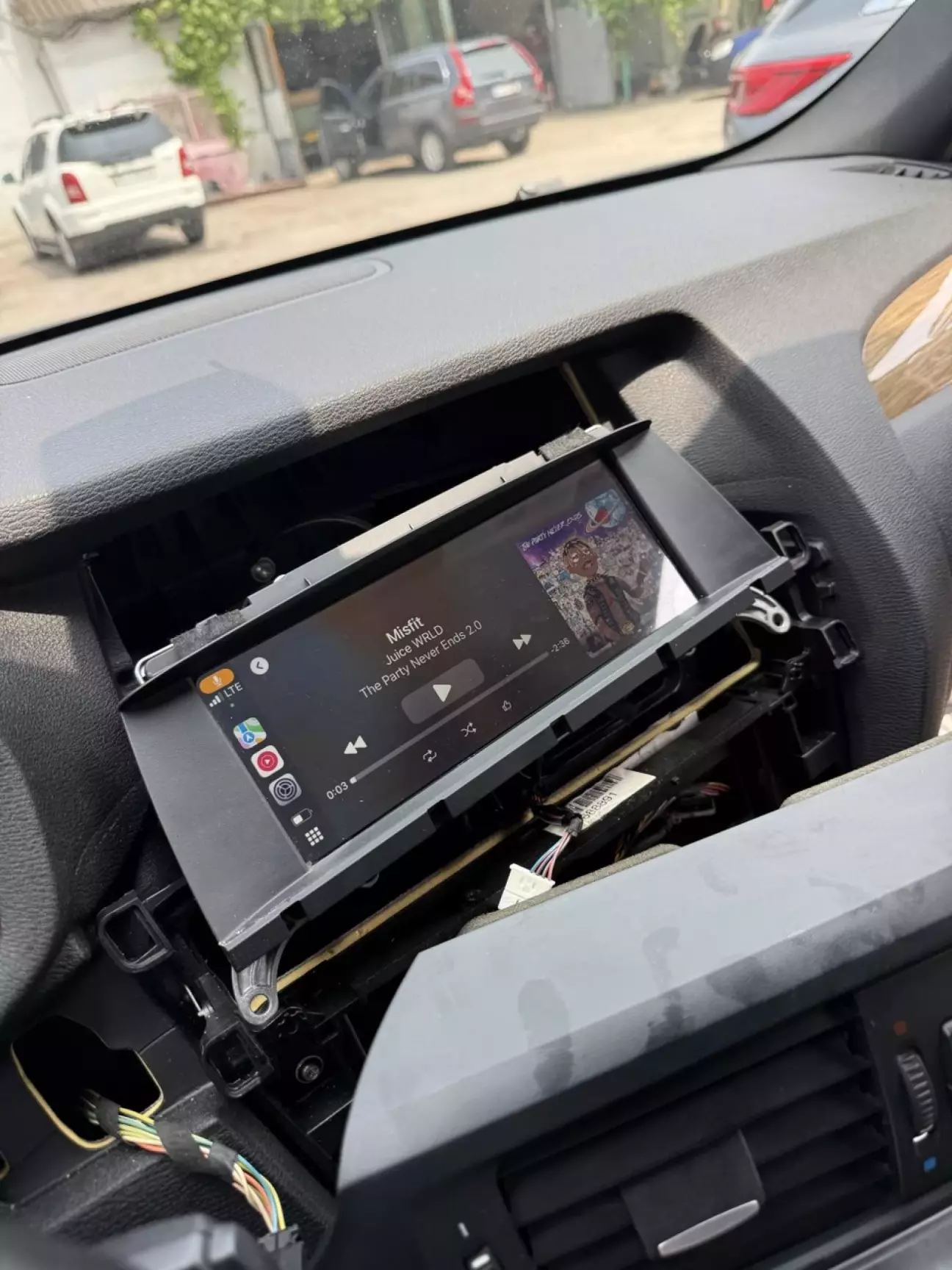

Вмикаємо і перевіряємо



Одразу перевіряю мікрофон, звук і т.д Виявилось що мікрофон працює, але звук ні
Методом тику і почитавши трохи інструкцію зрозумів, що необхідно підключати AUX у гніздо, яке є в підлокітнику
Швидко накинувши AUX тестую і все працює )
За якістю музика зовсім трішки погіршилася, але взагалі не критично. Меломан звісно почує різницю..


Залишилося найскладніше - укласти додаткові дроти в центральну консоль і просвердлити отвір для аукса
Повністю знімаємо підлокітник (завдання ще те по складності, але якщо помучаться, то із залізних напрямних легко виходить)

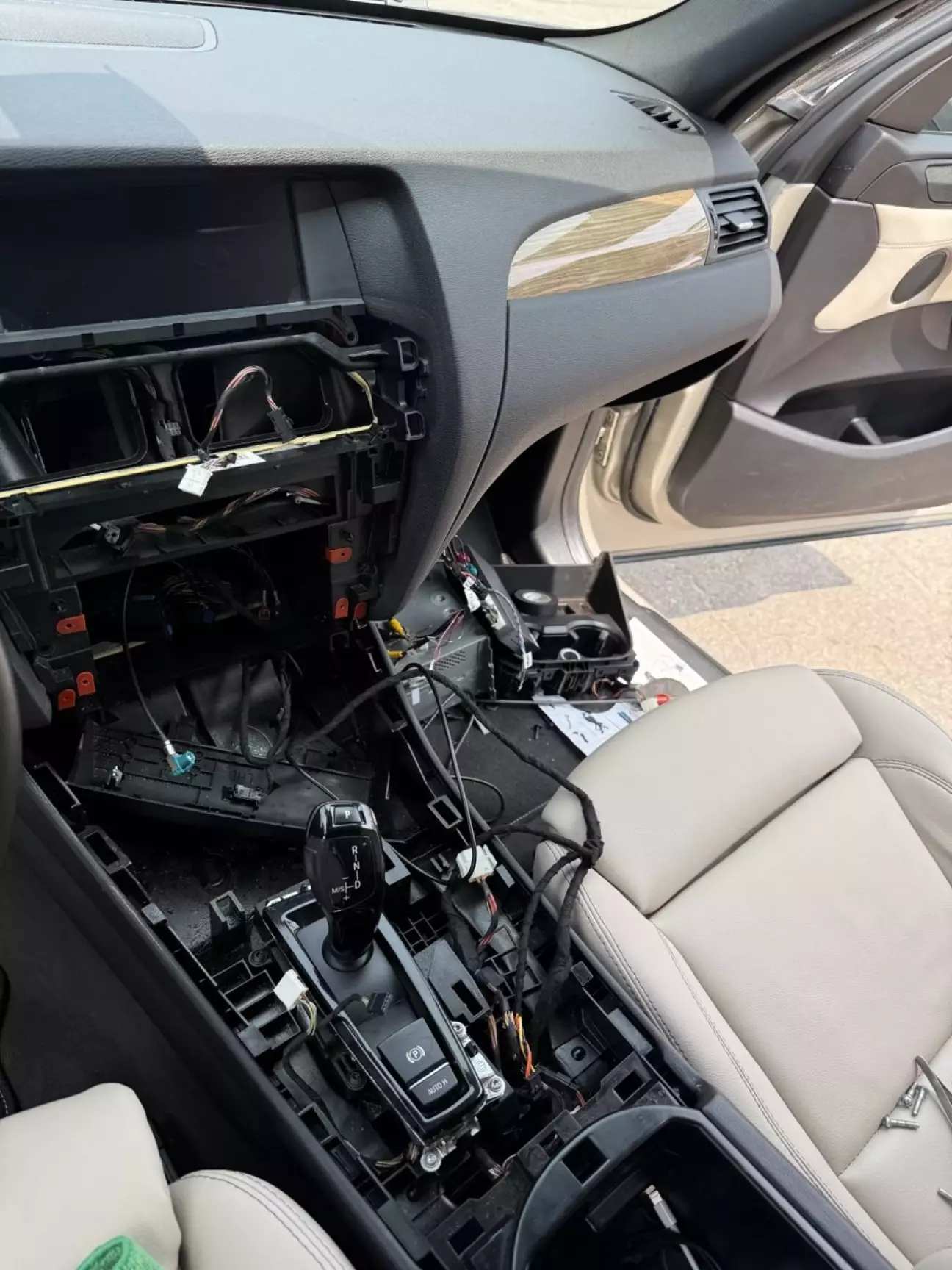

Знімаємо декоративну панель повністю і прокладаємо дроти через центральну консоль


В процесі


Також необхідно зняти бардачок щоб приклеїти блочок зверху

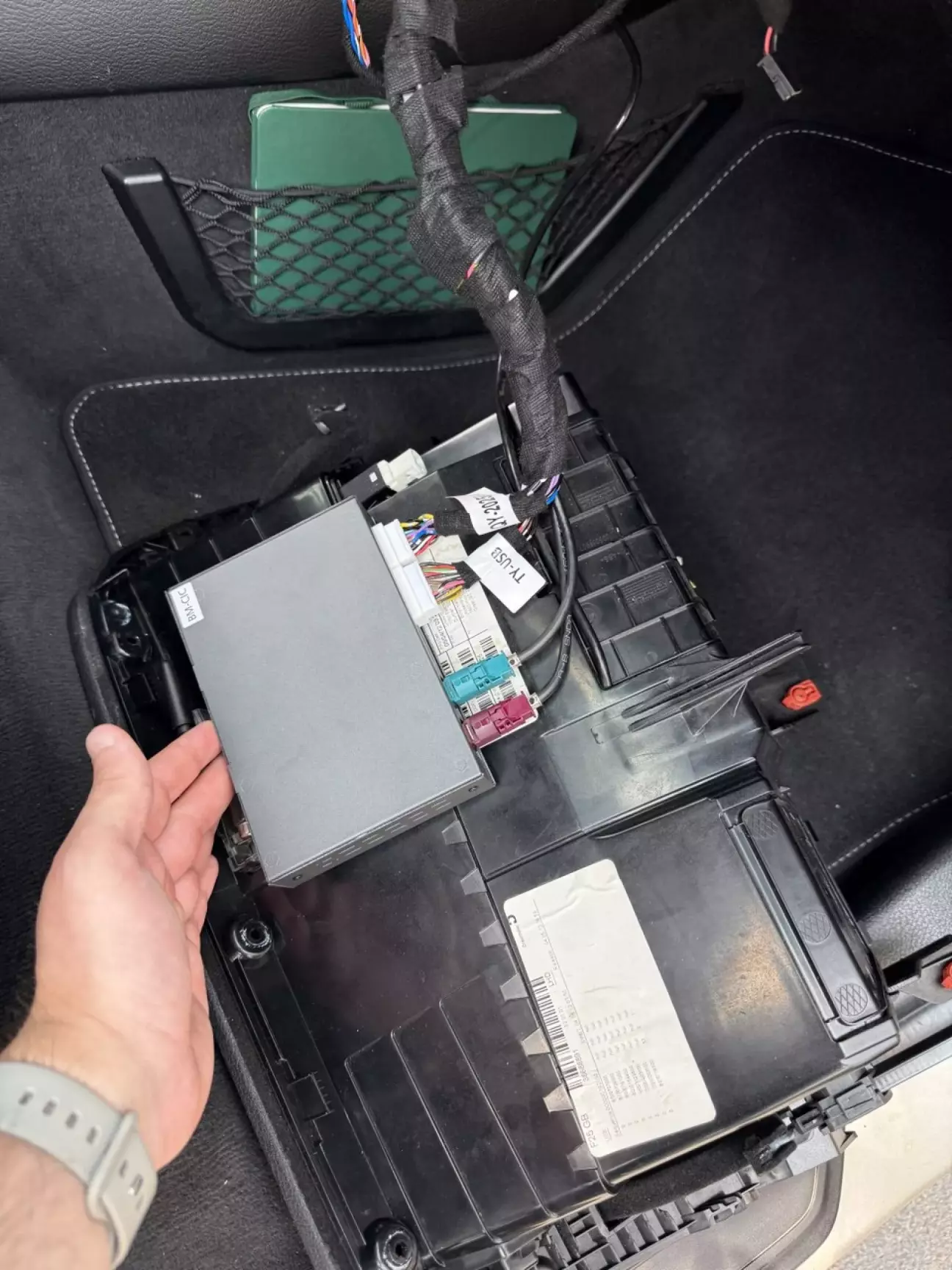

Ось так буду кріпити блочок


Ну от і все )

Збираємо все в зворотній послідовності і тестуємо 😁

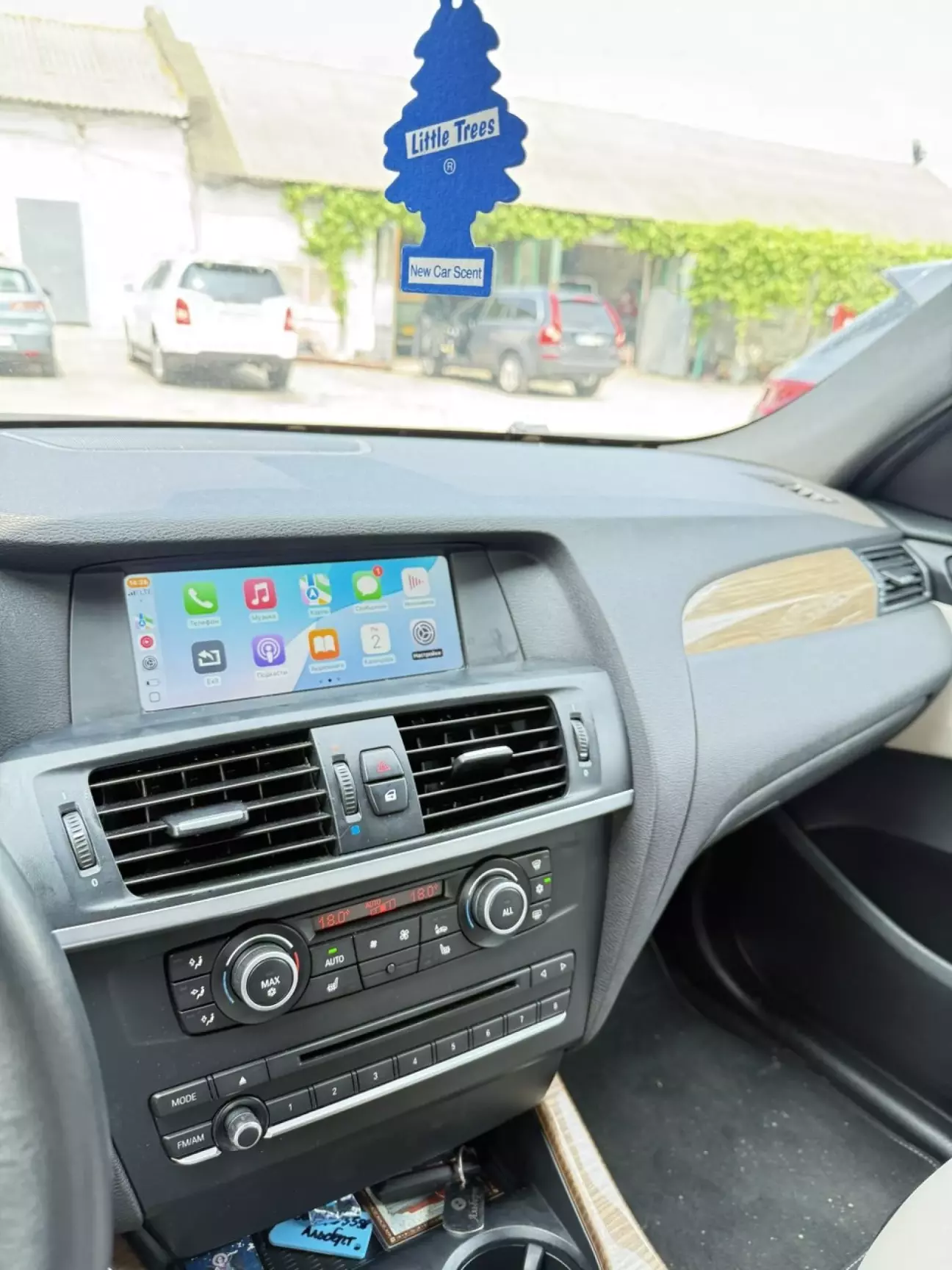

Фото раз

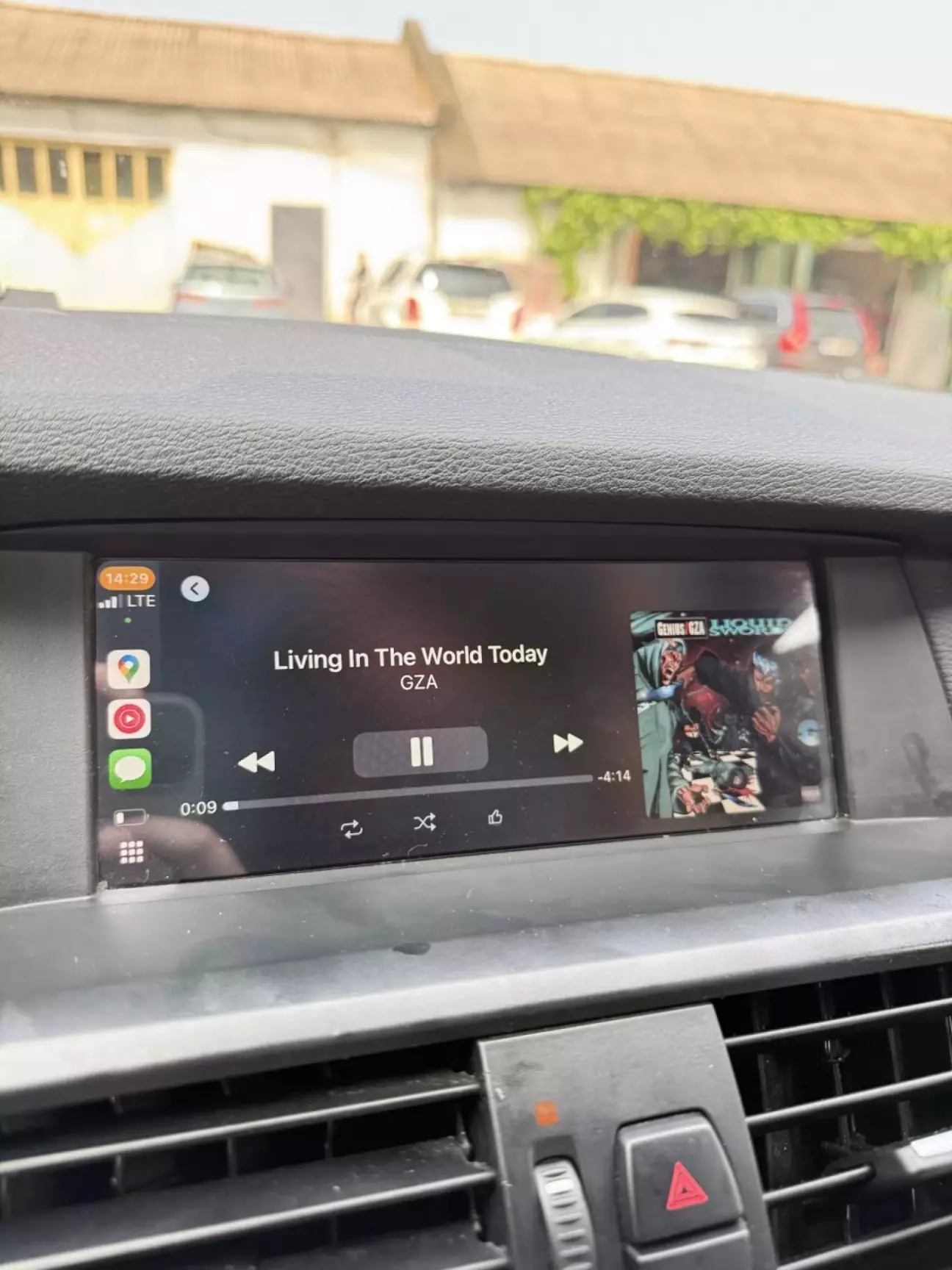

Музика грає )


Загалом враження позитивні. Мені дуже сподобався блочок і функціонал, який він додає (сірі, музика, навігація, інтеграція з Iphone).

За свої гроші маст хев + встановлення болт он


Ціна питання 4000 UAH, Пробіг 168400 км.
