Епопея з камерою заднього виду для TomTom Live

Вже досить давно загорівся ідеєю встановити камеру заднього виду, але саме під штатний головний пристрій (далі ГП), думав якщо вийде то не буду встановлювати андроїд магнітолу. Ідея не моя, а автора з ворожого форуму, посилання давати не буду.

Для початку потрібно на зворотній стороні екрану ГП перевірити чи ваш має розпаяний на платі відеочіп.

Список пристроїв які підходять:
259154206R, 259156432R, 259153753R, 259153451R, 259156432R, 259156554R, 259150931R (я маю такий) 259154618R

Тепер потрібно замовити комплектуючі для монтажу платки на базі ардуїно яка буде подавати сигнал ГП на включення камери

Type-C USB Nano ATMEGA328P

DC DC перетворювач MT3608 або LM2596 або Mini360

MCP2515 CAN bus module

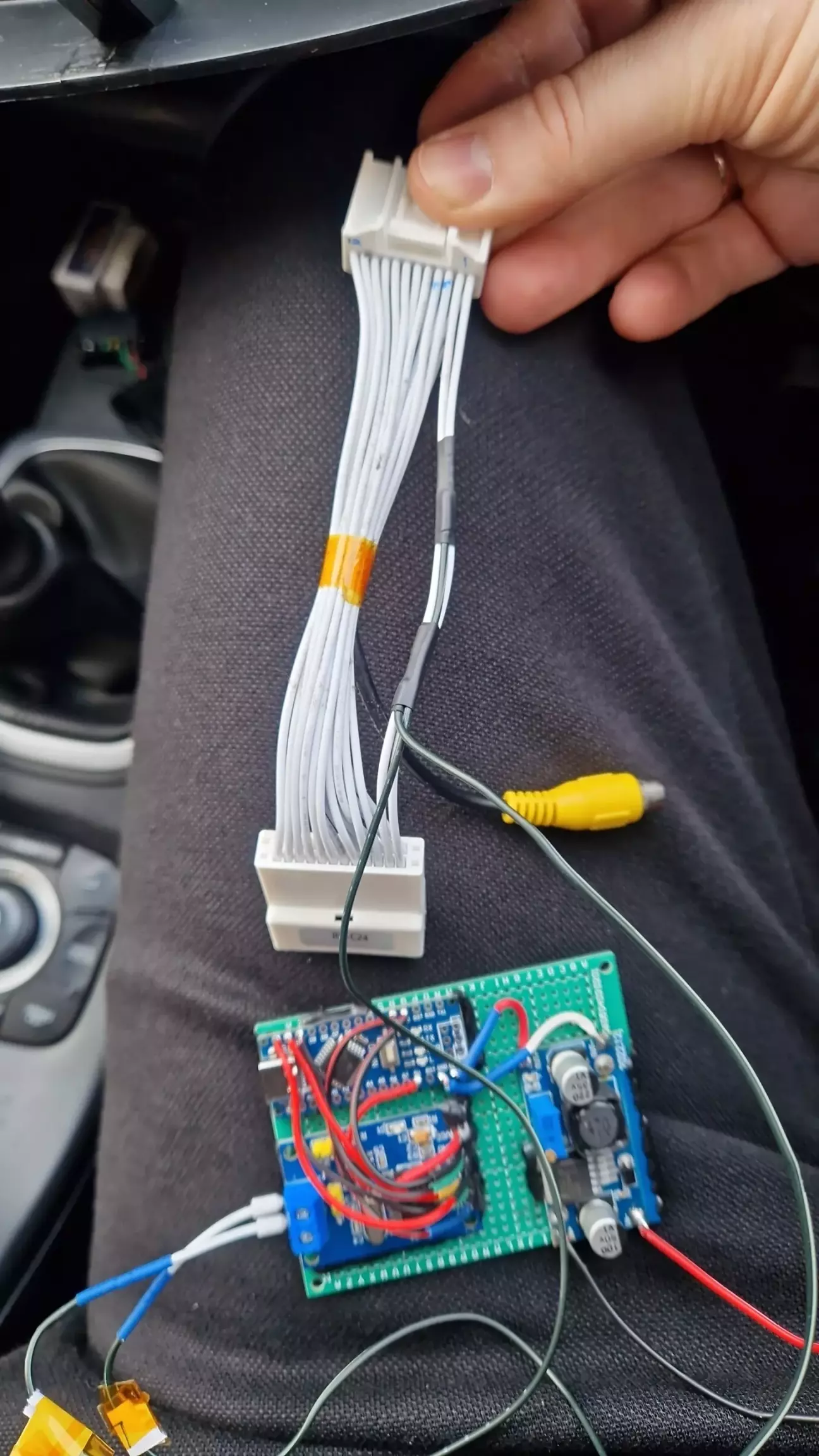

Перехідник від ГП щоб вивести тюльпан на камеру та сигнали CAN L H

Ну і сама камера заднього виду

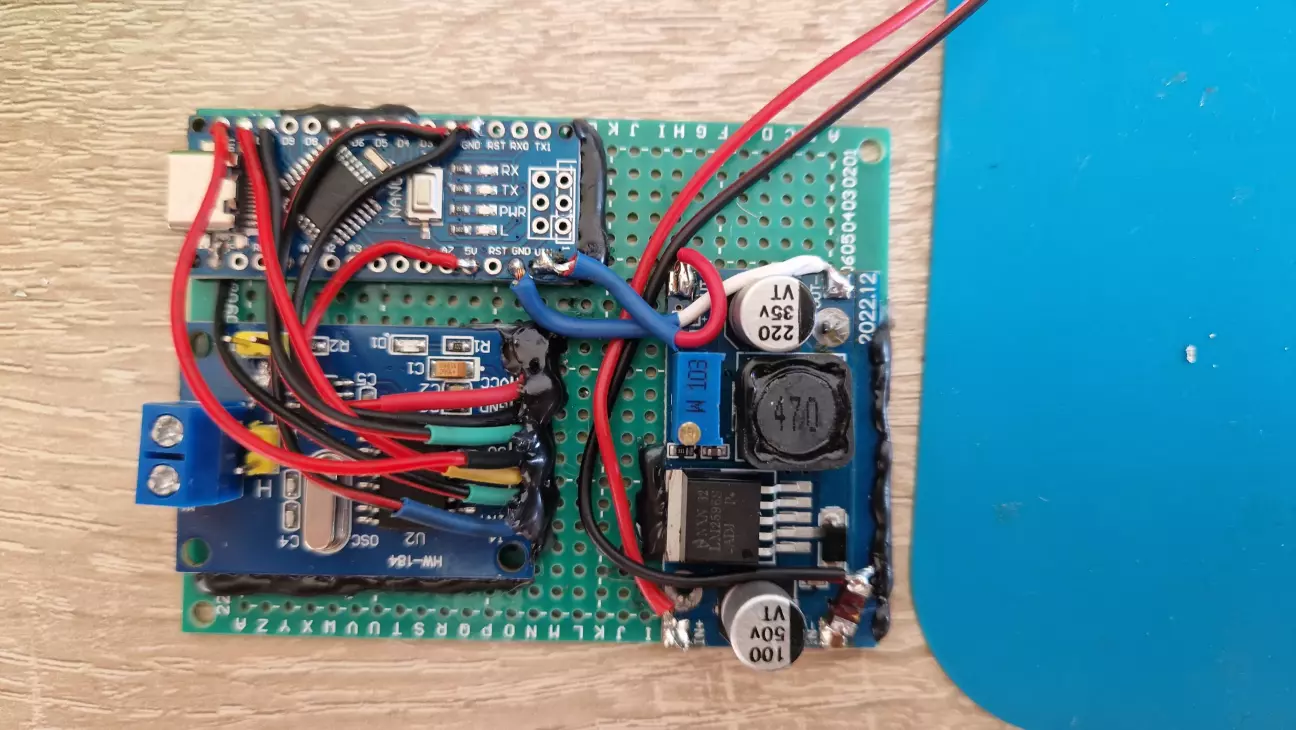

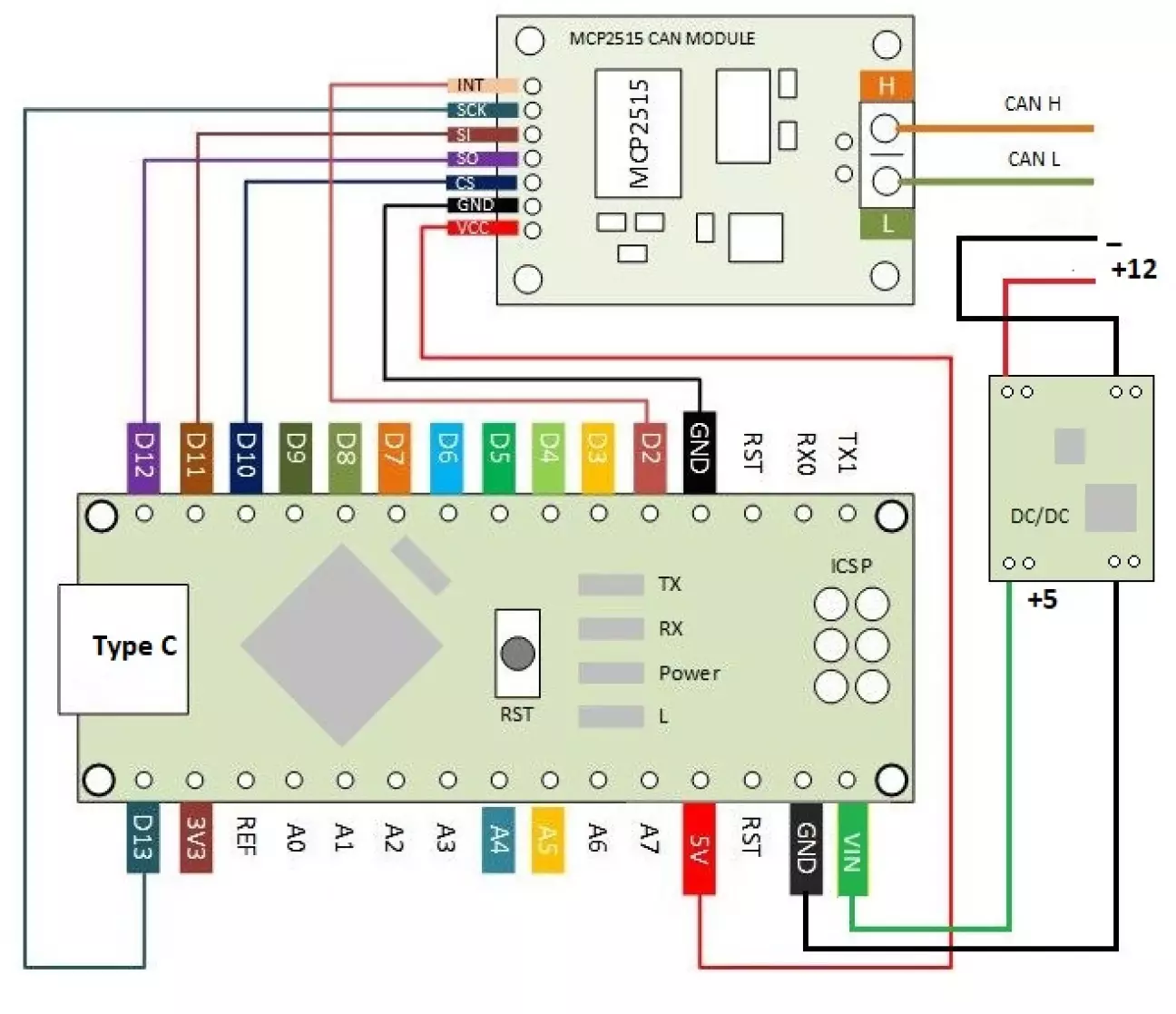

Згідно схеми змонтував таку платку

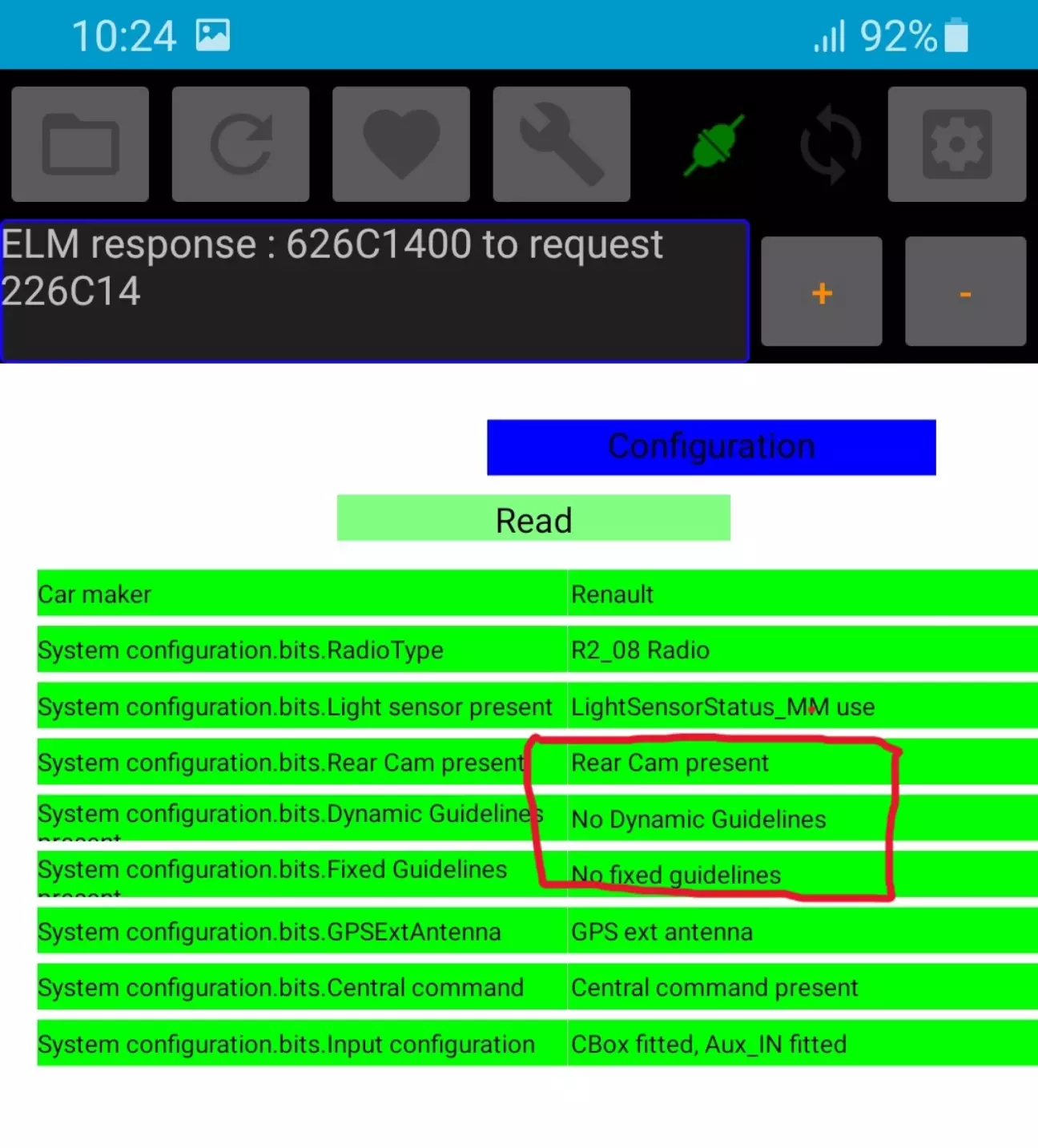

Далі необхідно активувати саму камеру в блоці мультимедії через еку твікер, ддт4алл або ренолінк. В мене вийшло через еку твікер

Живлення я взяв з прикурювача, перехідник необхідно трохи перепінувати

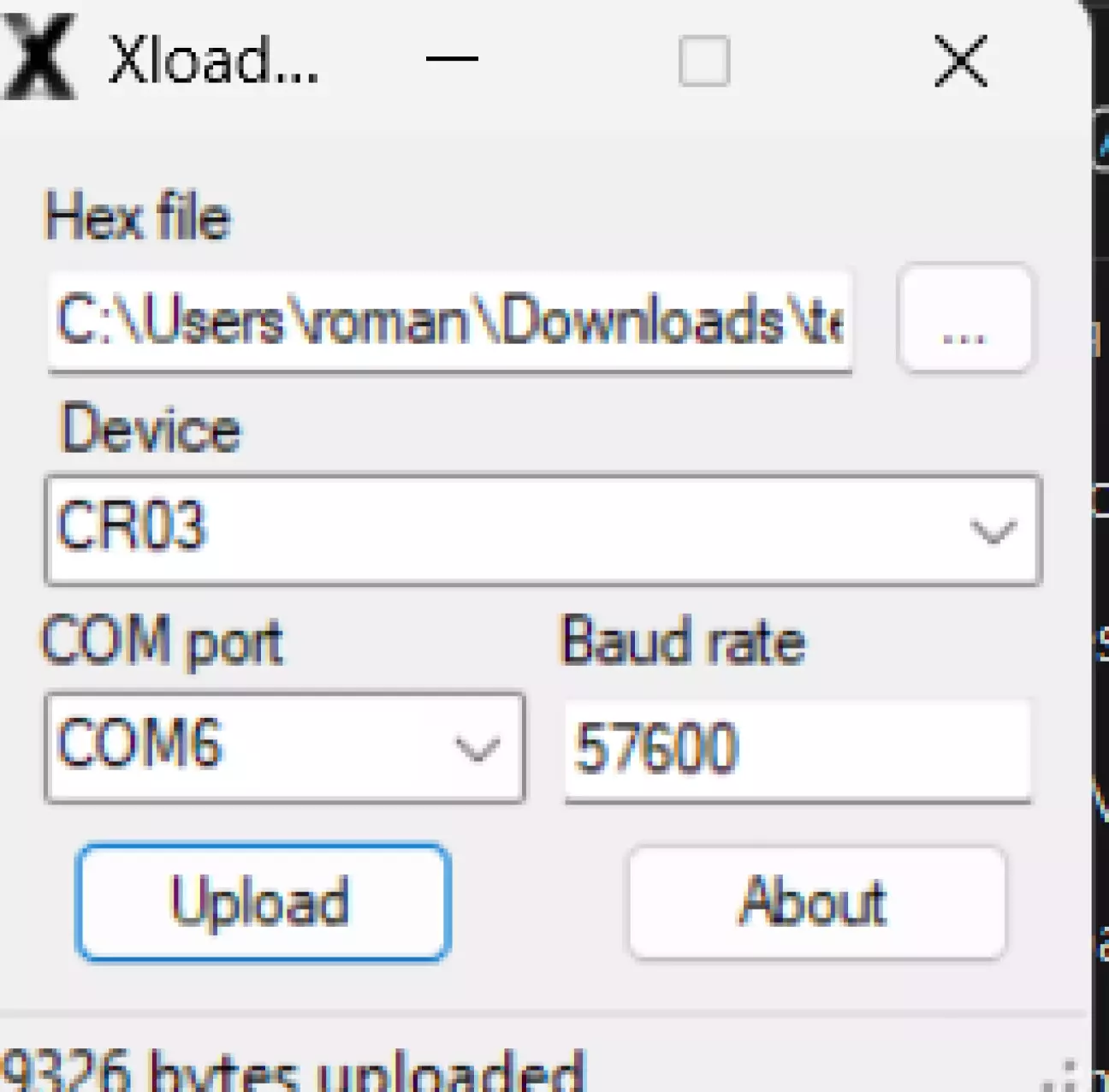

Тепер необхідно залити прошивку в ардуїно через Xloader (прошивка не моя)

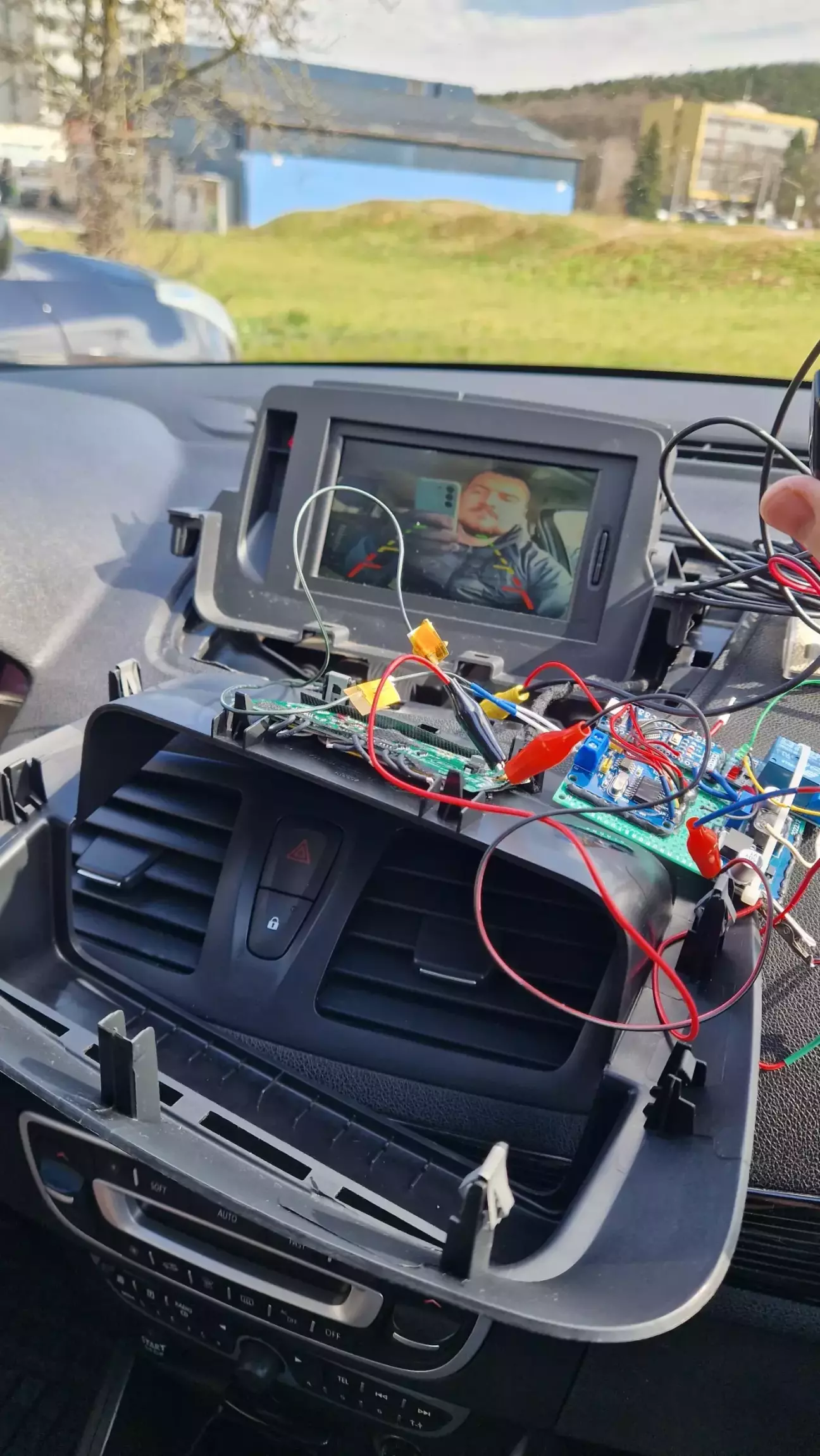

Ну і нарешті можемо іти в авто та перевіряти

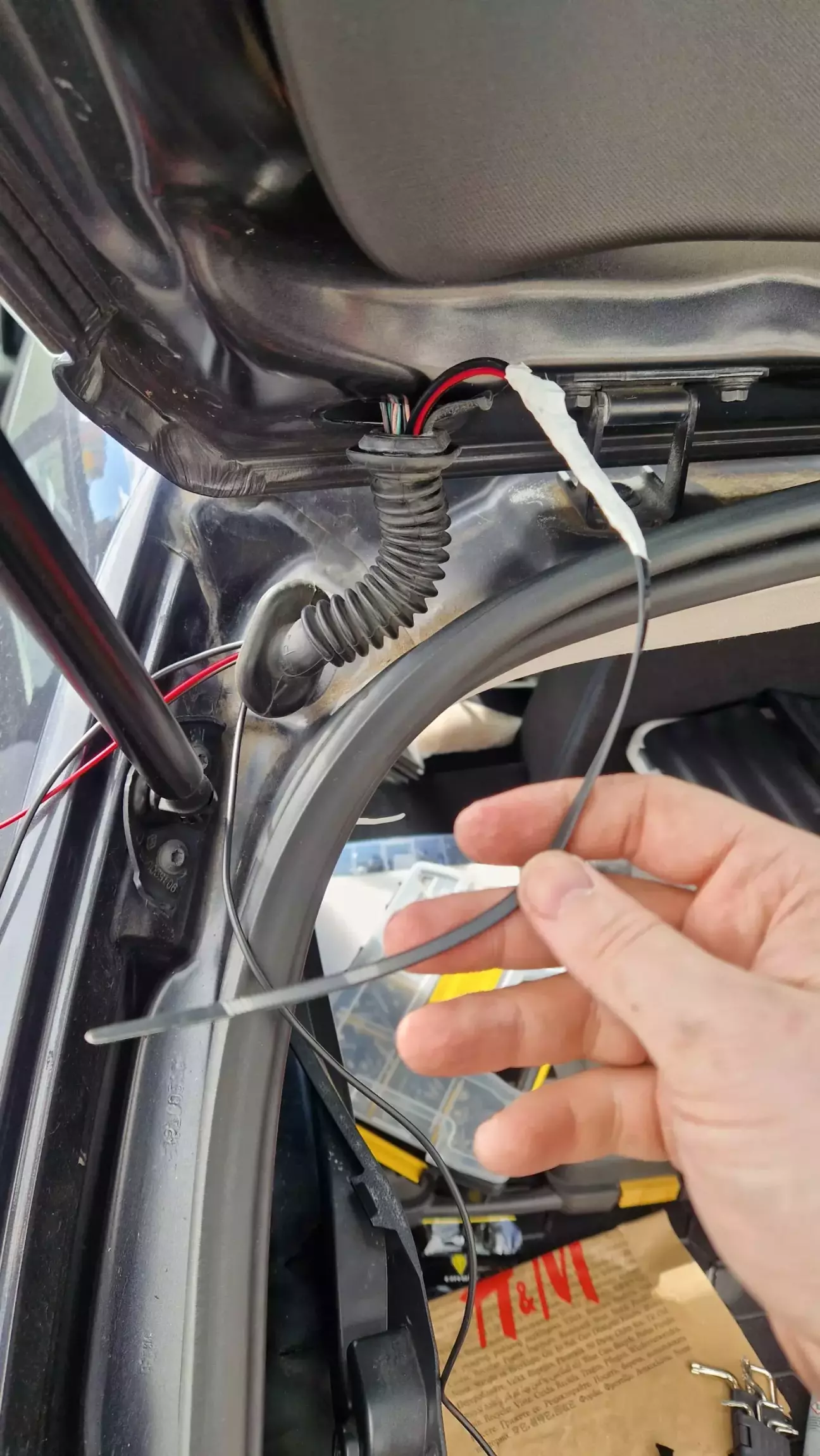

Тепер потрібно прокласти провід по салону на камеру, я протягнув по верху зі сторони водія, через гофру протягнув за допомогою стяжки

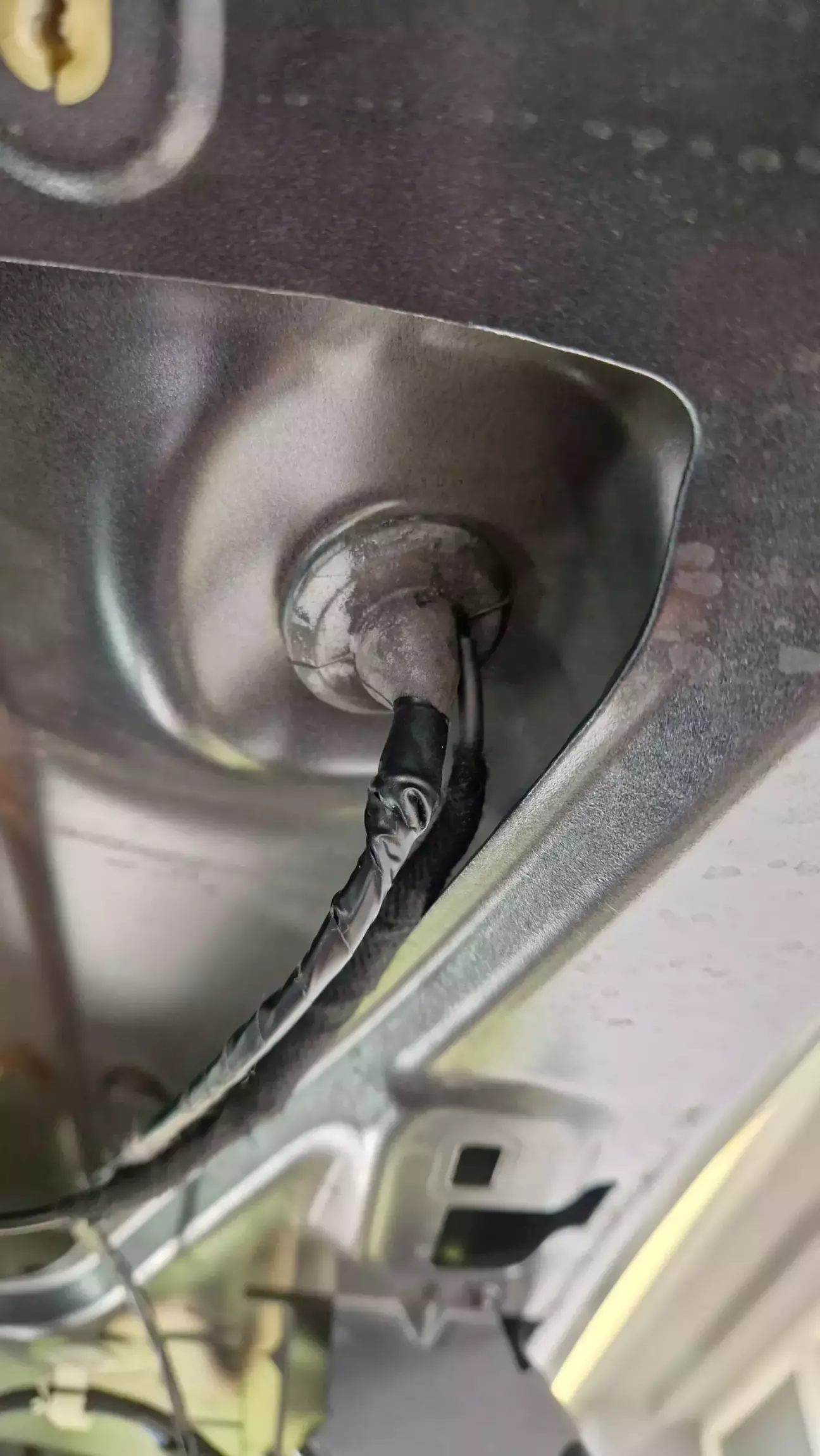

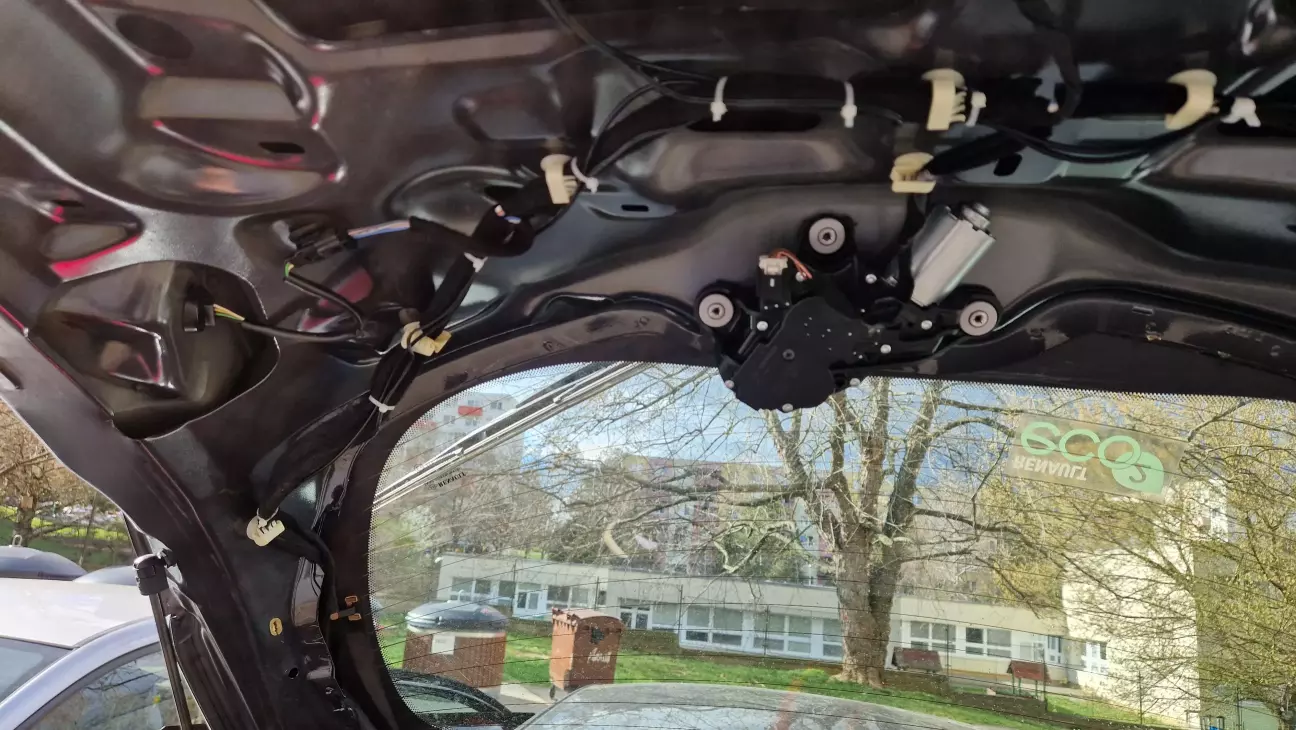

Далі акуратно проклав під обшивкою кришки багажника

Живлення спочатку брав від прикурювача в багажника, але потім приєднався до проводів світла заднього ходу.

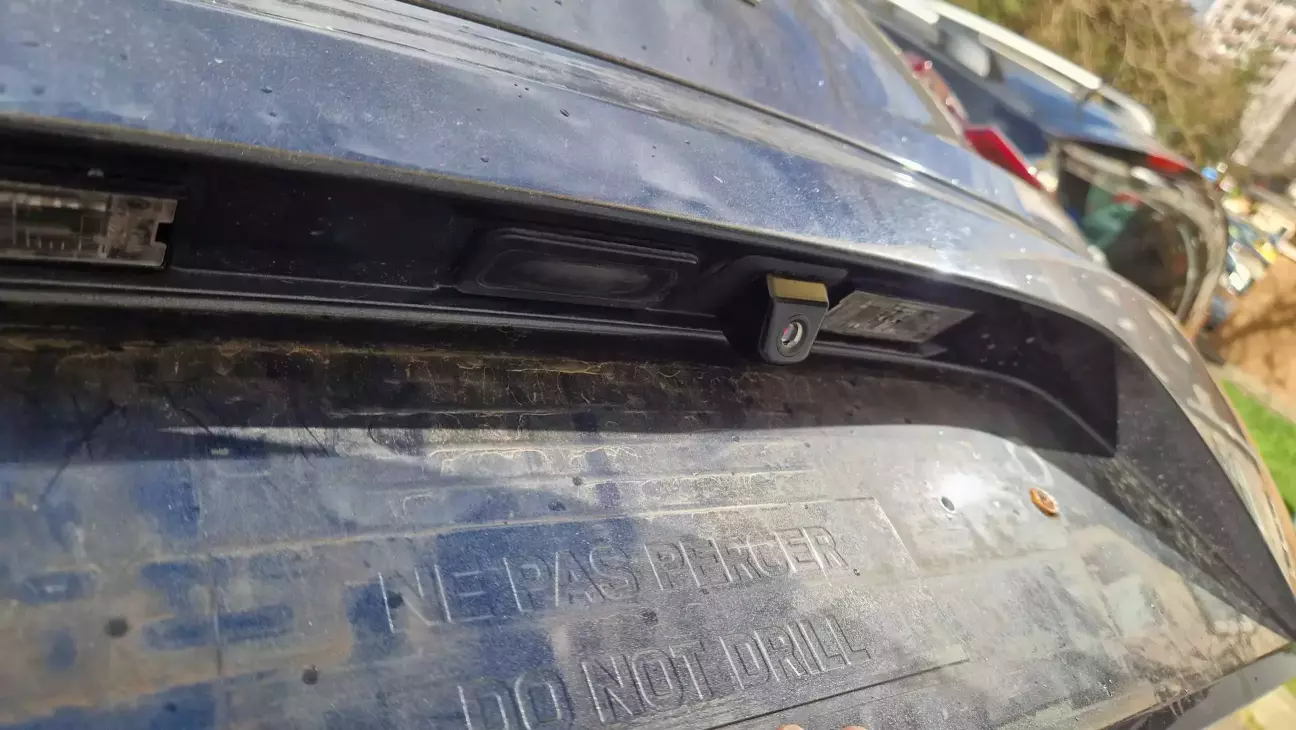

Саму камеру закріпив до заглушки яка була в кришці, так на мою думку виглядає естетичніше

В такій конфігурації я проїздив декілька днів та замовив іншу камеру, ця мені здалась малою, з малим кутом огляду, я мав 140 градусів а замовив на 170 і результат був очевидний.

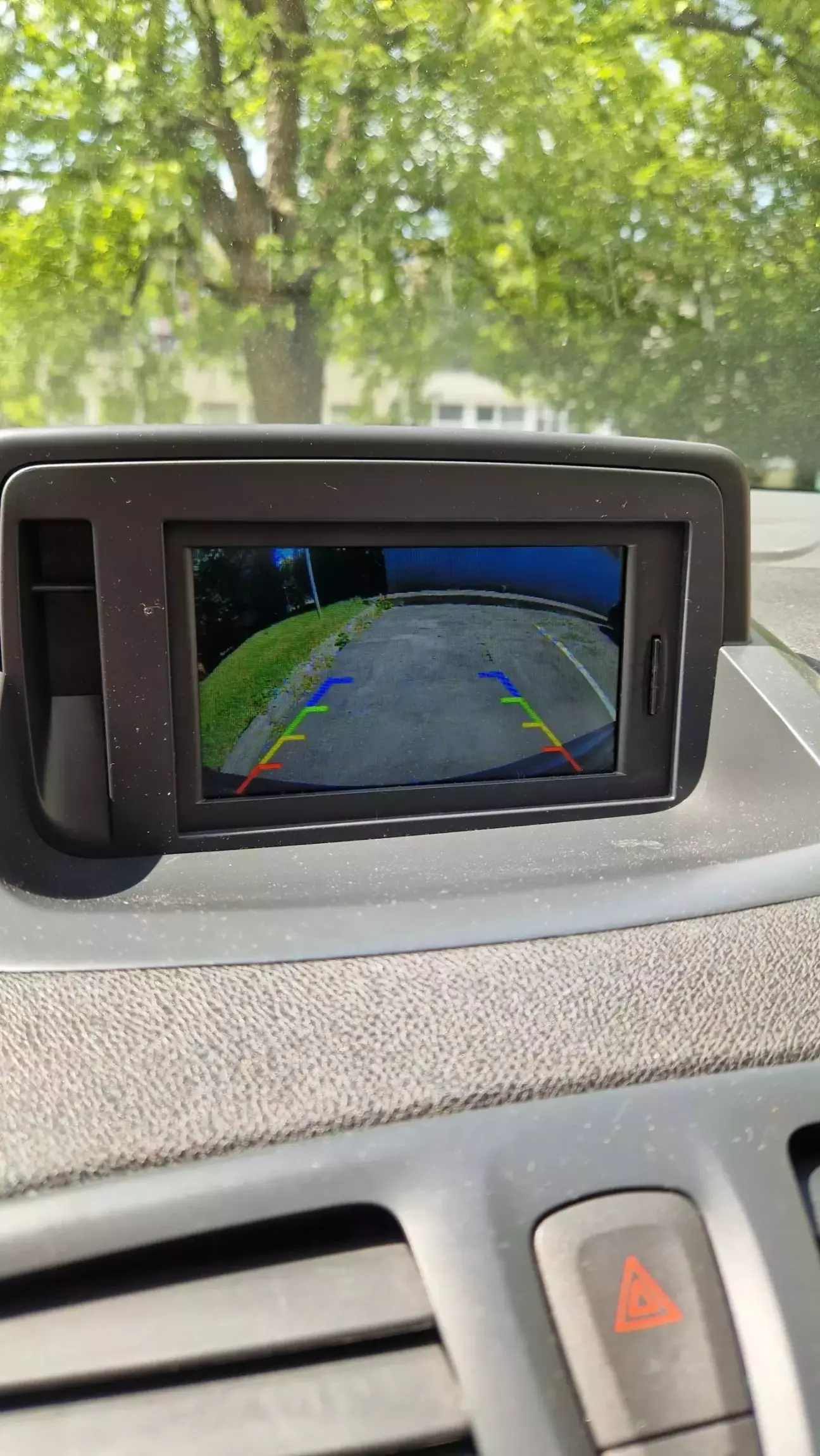

170 градусів на тому самому місці

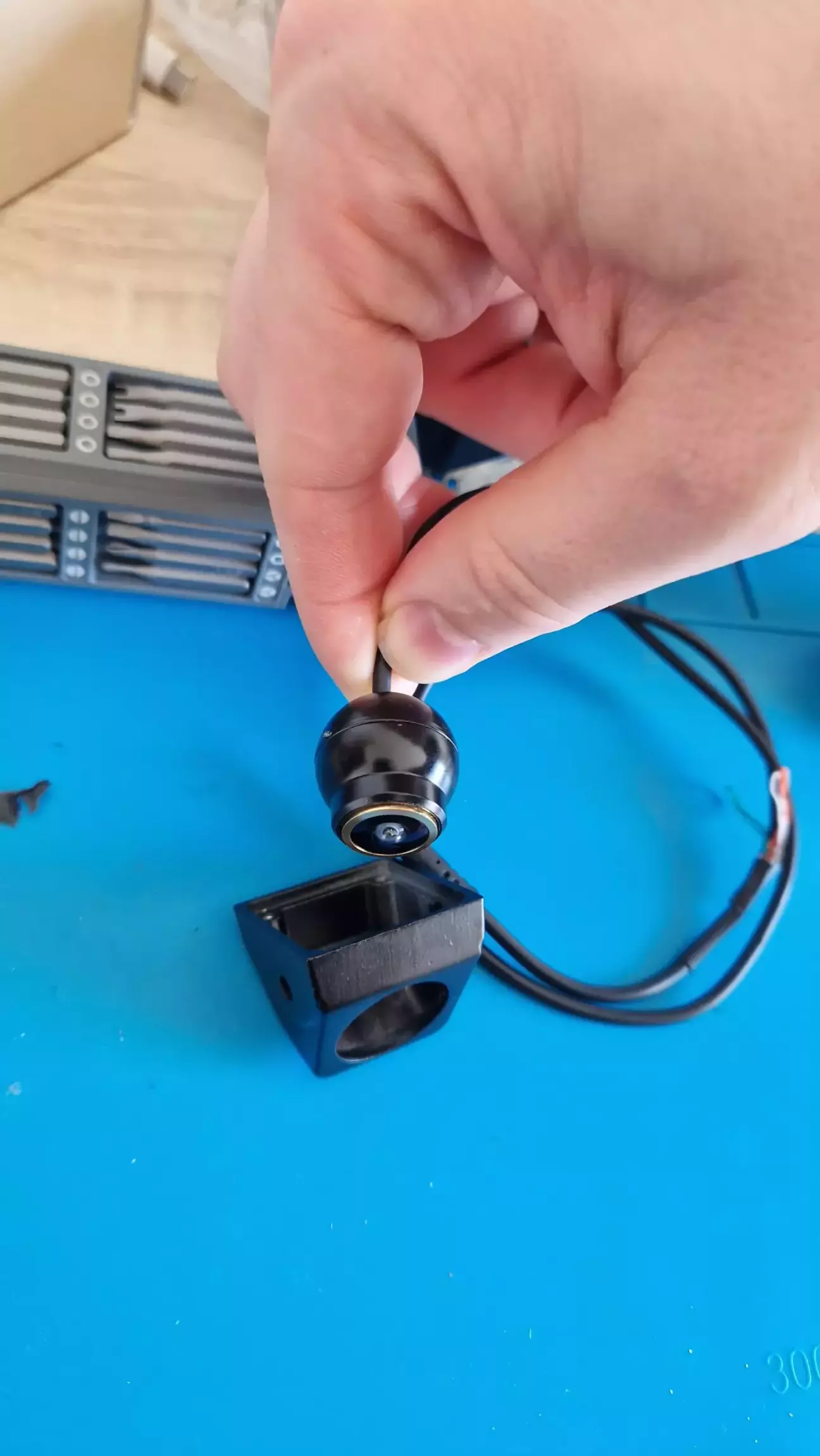

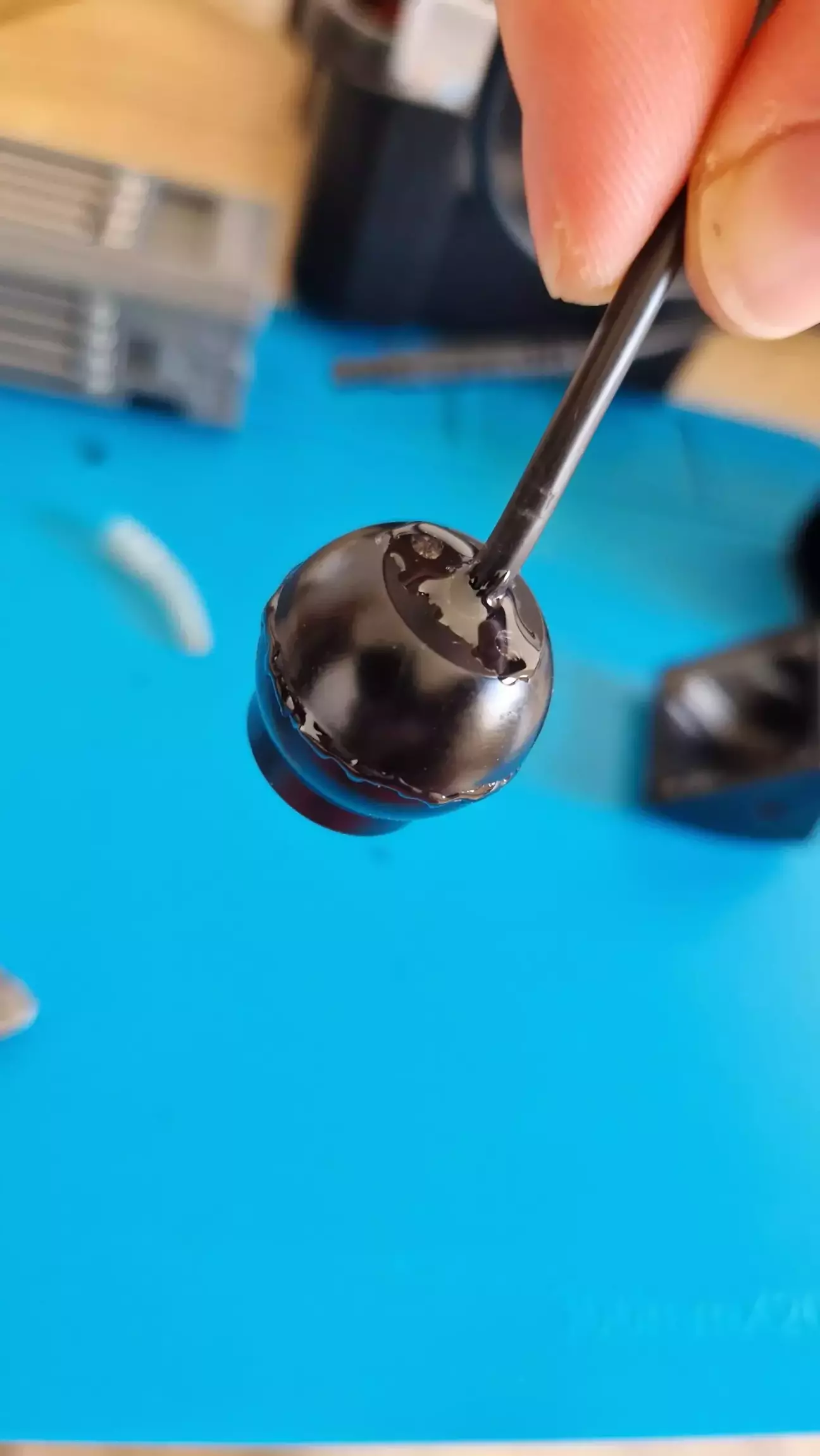

Нову камеру розібрав та залив клеєм аби волога не потрапляла

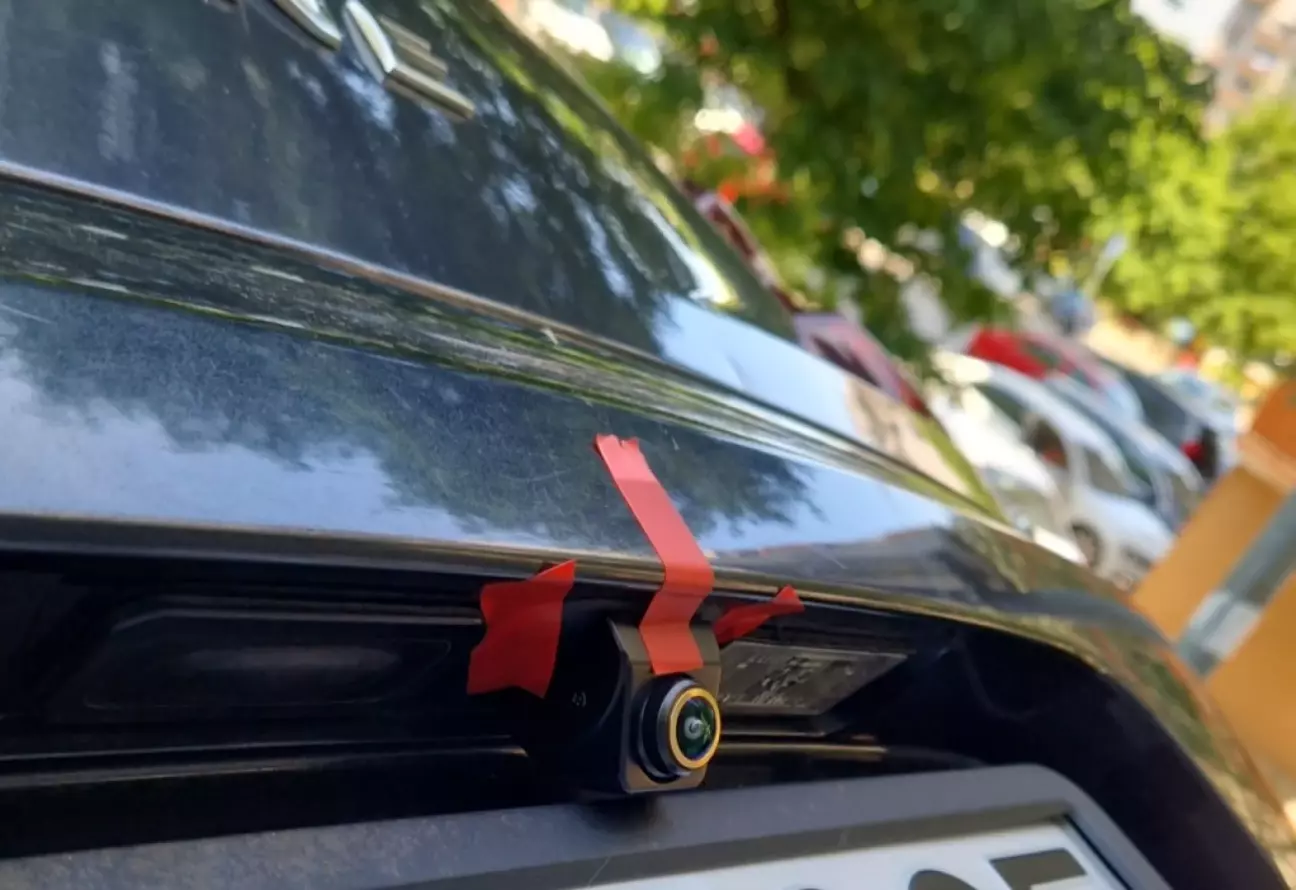

Закріпив камеру так само, також максимально точно відрегулював, вона має регулювальний винт.

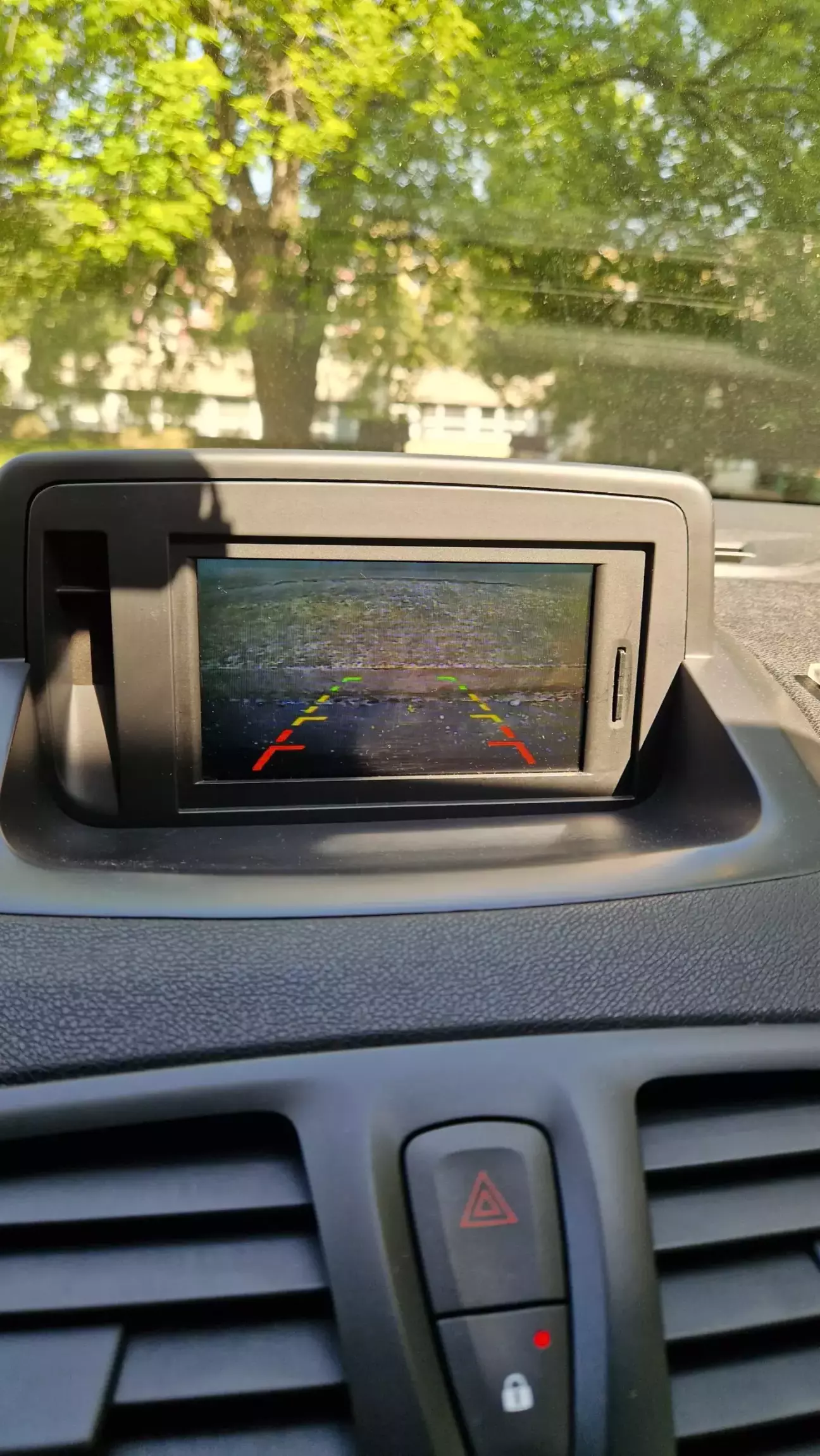

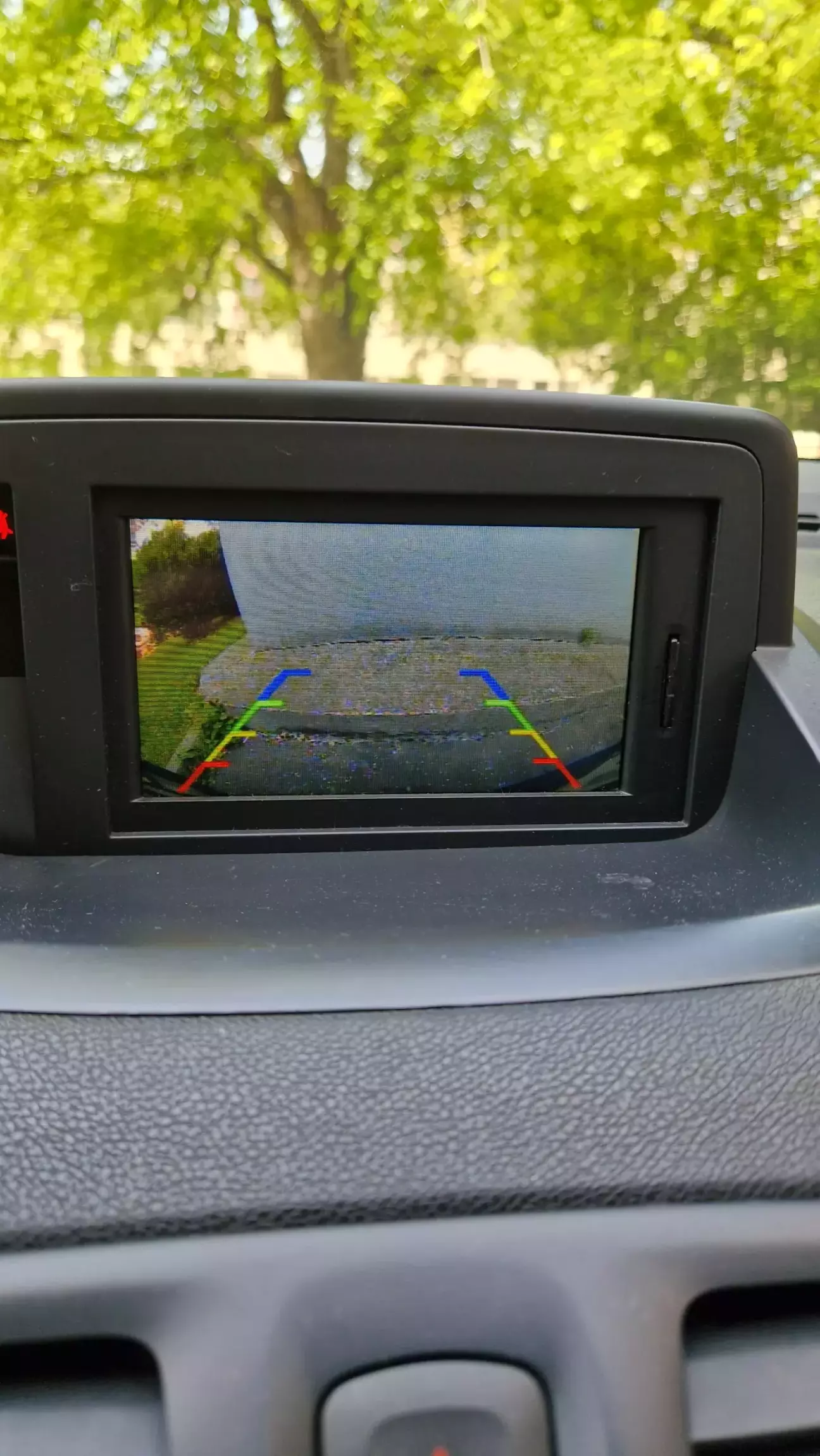

Ну і фінальний результат

Паркуватися стало в рази комфортніше, тепер не боюся наїхати на бордюр або стовп.

Було багато спроб та зіпсованих платок, але врешті решт зображення є. Так знаю продають готові рішення, але мені хотілося зробити все самому, в результаті отримуєш більше емоцій та задоволення від процесу. І однозначно скажу, що воно того було варте.

Всім щастя, здоров'я та відсутності перешкод при паркуванні.🖖
