Фонарі в дверях замість катафотів в passat b7

Я їжджу на Volkswagen Passat B7
Львів, Україна

Підготовка до встановлення

Замовляємо набір для встановлення ліхтарів активного підсвічування дверей. До складу входять ліхтарі та кабелі під'єднання - по одному на двері. Додатково можуть входити кліпси, на них кріпляться накладки дверей. Кліпси не обов'язкові, але краще нехай кілька штук буде під рукою.


Демонтаж дверної накладки
Передні двері
Розбираємо передні двері! Знімаємо карти передніх дверей.

Я завжди рекомендую починати з правих, пасажирських дверей. По-перше, там просто менше проводки і з нею простіше розібратися. По-друге, в разі, якщо щось раптом все ж таки відламається - праві двері завжди менше використовуються і потрапляють на очі. Поїхали!

Для початку звільняємо двері від трьох гвинтів, якими вони прикручені. Два гвинти розташовані в нижній частині дверей.


Нижні гвинти , відкрутити на 180•


На Passat B6 і Passat B7 ці гвинти не треба викручувати! Достатньо лише повернути їх на 90 градусів у будь-якому напрямку, щоб звільнити пази на обшивці дверей. На фото вони вже повернуті в необхідне положення.


Наступним кроком знімаємо накладку з ручки передніх дверцят, тому що під нею розташований третій болт і його потрібно відкрутити. Накладку краще знімати, підчепивши пластиковою карткою, в послідовності, показаній на малюнку. Є невелика обережність, про неї на наступному фото.


Знімаєм акуратно кришку


Діяти зручніше викруткою, але так вийшло, що під рукою була саме тріскачка. Червоним показана пластикова засувка, яка майже завжди відламується під час демонтажу накладки дверей, зверніть на це увагу.


Зірочка для відкручення


Протягуємо пальці під нижню зовнішню частину накладки і впевнено тягнемо на себе. Накладка тримається на 7 кліпсах, які нам необхідно відклацнути. Не буде зайвим використовувати важіль з підручних засобів, бажано пластиковий або дерев'яний. Рекомендую починати з нижнього зовнішнього краю дверей і рухатися за годинниковою стрілкою. Найскладніше відщіпнути перші дві кліпси, далі піде легше.

Загальні правила під час знімання накладки дверей такі:


Обережність. Якщо бачимо, що кліпса не здається - краще допомогти заготовленим важелем, ніж тягнути обшивку далі.
Рішучість. Кліпса відщеплюється, якщо її смикати різко або тягнути впевнено. При невпевненому демонтажі вона часто залишається в дверцятах.
Досвід. Перші дверцята відчиняти довше і важче, ніж решту три разом узяті.



На наступній картинці можна подивитися, де розташовані кліпси і побачити послідовність їх демонтажу. Перша кліпса залишилася в дверях, її витягнемо пізніше. Кліпса, позначена червоним - нестандартна і теж часто ламається. Тому краще, щоб вона була останньою в черзі.


Розташування кліпс


Найімовірніше, одна або кілька кліпс залишаться в дверях. Не лякайтеся, це нормально, але все ж таки нам потрібно буде їх витягти перед тим, як повернути на своє місце накладку дверей.

Я зазвичай використовую плоскогубці, підкладаючи під них щось м'яке, але щільне, щоб не пошкодити дверцята. Витягнуту кліпсу можна замінити, а можна знову звести. Мені найбільше подобається просунути її між секцій радіатора опалення у квартирі і підчепити ножем, але тут у кожного свої секрети.

Отже, дверцята. Синіми стрілками позначено місця кріплення троса дверцят і контактного роз'єму блока управління. Саме з ним ми і будемо далі працювати.


Розʼєм дверцят

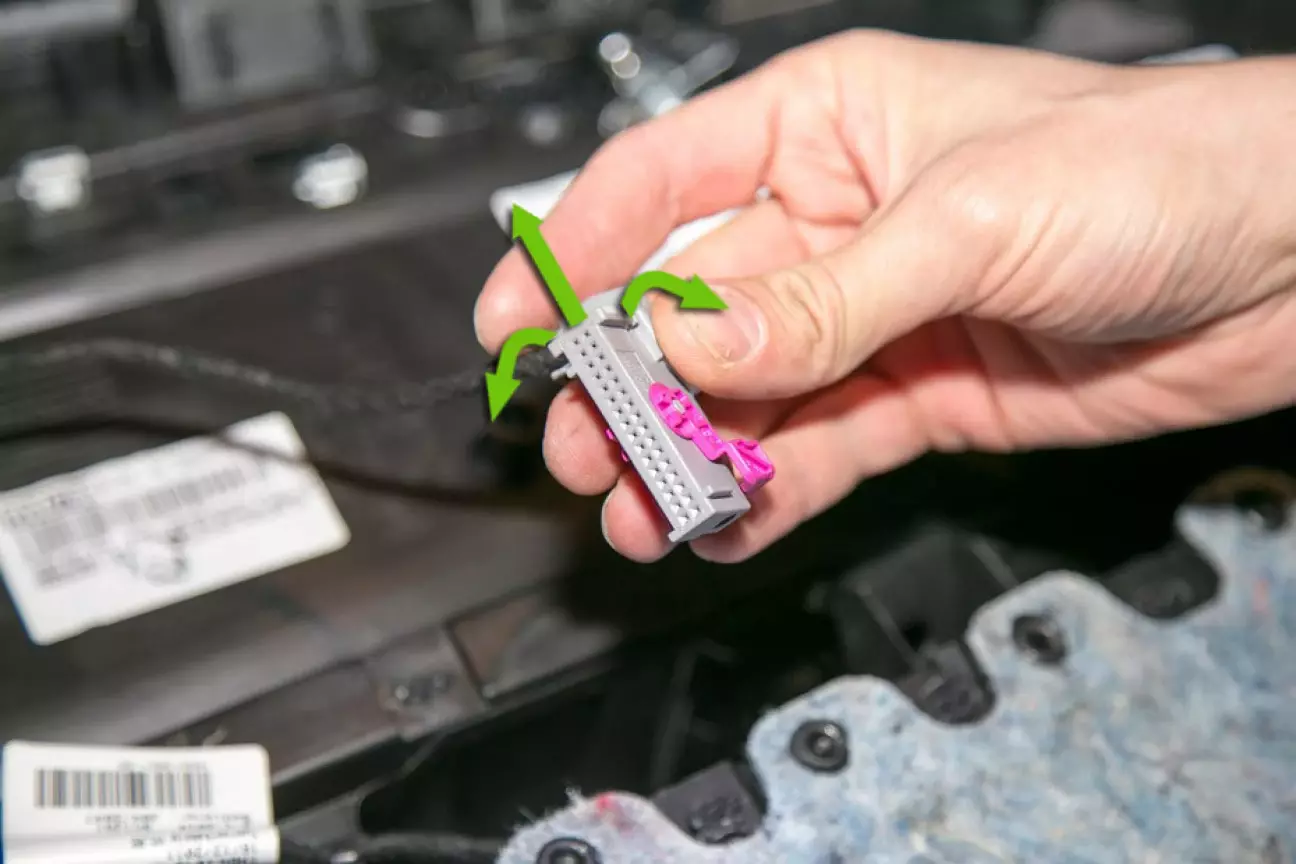

Відгинаємо засувки сірого 32х контактного роз'єму, як показано на фотографії нижче, і витягуємо з нього білу серцевину. Одразу зверніть увагу на номери пінів, вони позначені на сірому роз'ємі.


Розбираємо штекер


Нічого страшного немає. Не варто боятися, що роз'єм розвалиться - дроти надійно кріпляться засувками.

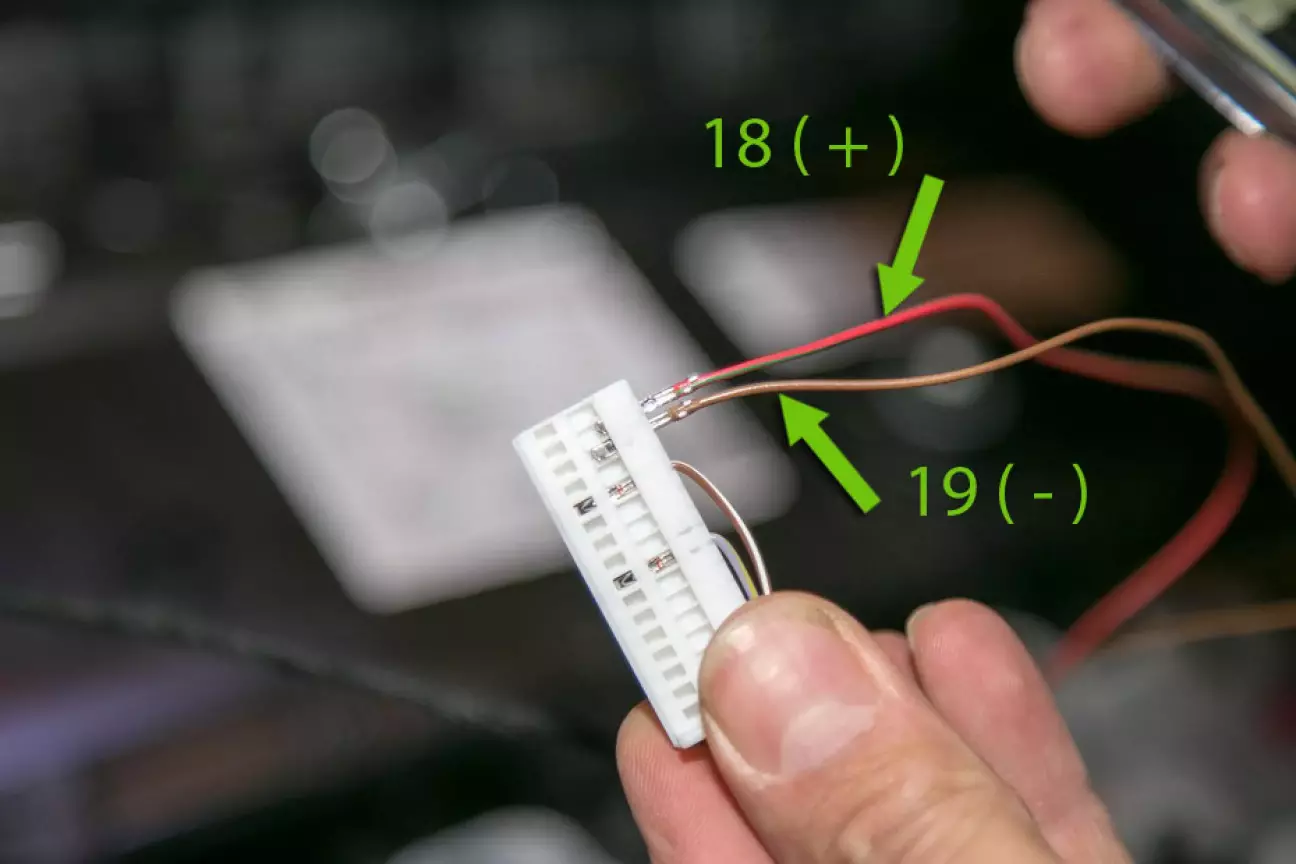

Шукаємо 18 і 19й піни. І підключаємо в них дроти із заготовленого комплекту:

18 pin (+) червоний
19 pin (-) коричневий



Вставляємо як на малюнку, ще раз перевіряємо правильність підключення і вставляємо до клацання.

Після цього у зворотній послідовності:

Збираємо роз'єм
Перемотуємо дроти матер'яною ізоляційною стрічкою
Фіксуємо стяжкою дріт на виході з роз'єму
Укладаємо дріт у накладці дверей (для них передбачені зачепи)
Видавлюємо світловідбивач (катафот) і вставляємо на його місце активний ліхтар із лампою
Не забуваємо під'єднати кабель у ліхтар!



Милуємося результатом і розміщуємо накладку назад у двері. Чіпляти починаємо, підвісивши верхньою частиною за відповідний жолоб у дверях. Перед встановленням не забуваємо:

Під'єднати сірий роз'єм назад у блок керування дверей
Зачепити гачок троса дверного замка
Повернути на свої місця кліпси дверей. Їх має бути 6 + одна нестандартна.
Поки що краще зупинитися і не закінчувати складання дверей, якщо електроніка дверей не була закодована (про це нижче), щоб у разі можливої помилки не проробляти розбирання дверей заново. Якщо ж ви вирішили відкласти кодування на потім - можна витягнути з дверцят кліпси і прикріпити накладку дверцят на 3 болти - деякий час так можна їздити без проблем.

За належного досвіду на двері йде півгодини. Якщо це робити вперше - приблизно 2,5 години.


Кодування
Все робиться через передній дверний блок. Кодування для Passat B7 і Passat B6 відрізняються, оскільки B7 має новий блок із довгим кодуванням.


Кодування підтримки ліхтарів у дверях Passat B7
Для лівого боку машини кодування проводиться в 42-му блоці, для правого - в 52-му. Далі всі приклади наведено для блоку 42.

Передні двері:

Блок 42 ( електроніка дверей водія ) => Coding 07=> Пристрій з індексом 0 (залишити без зміни) => Byte 2 => bit 6 => 1


Кодування передніх дверей через VCDS



результат роботи


Підсвітка вечером







Ціна питання 650 UAH,
