Фронтальна камера для Jeep Cherokee KL

І так, після встановлення android бошки, стало питання про встановлення фронтальної камери на Jeep Cherokee KL (дорест), бо бампера і молдінги на цю марку автомобіля коштують ой як не дешево.

Було придбано дві камери на алі

• GreenYi US $22 (AHD 1080P 170° Night Vision);
• XunMunBun US $24

Чому я не написав назву другої?

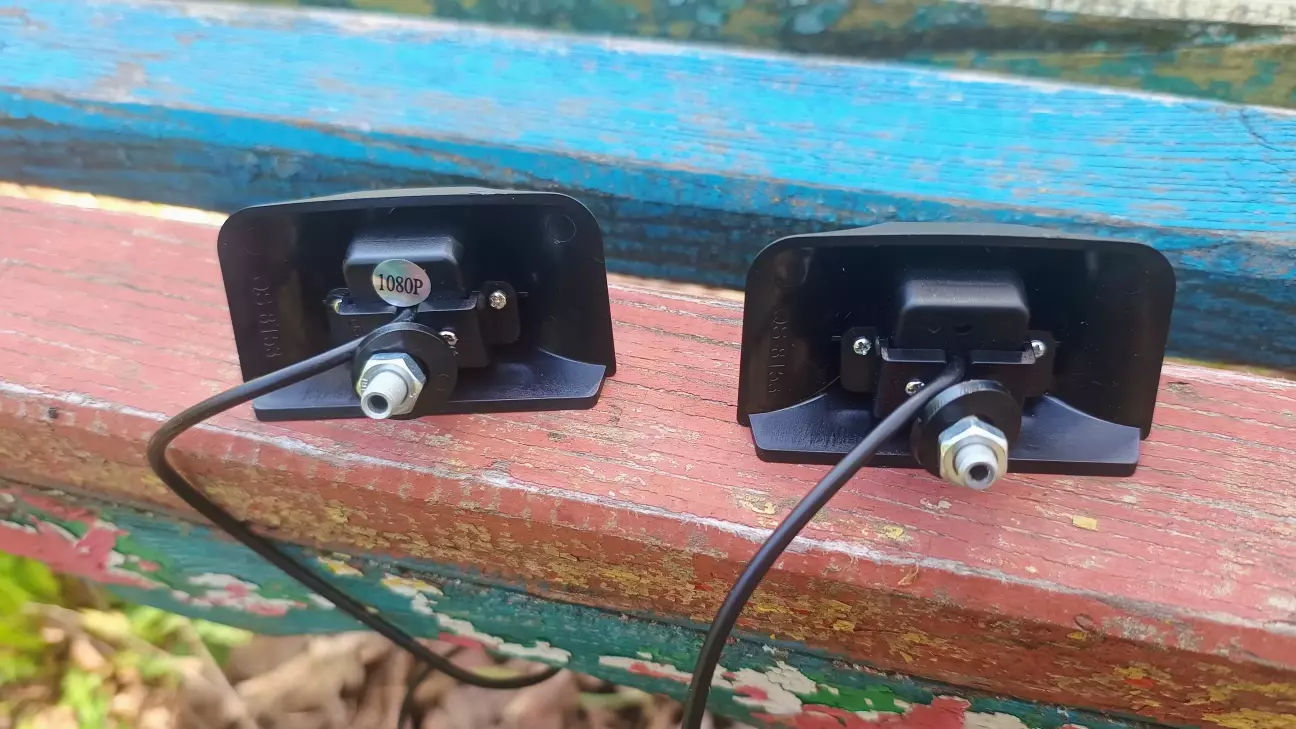

Відповідь нижче на фото.

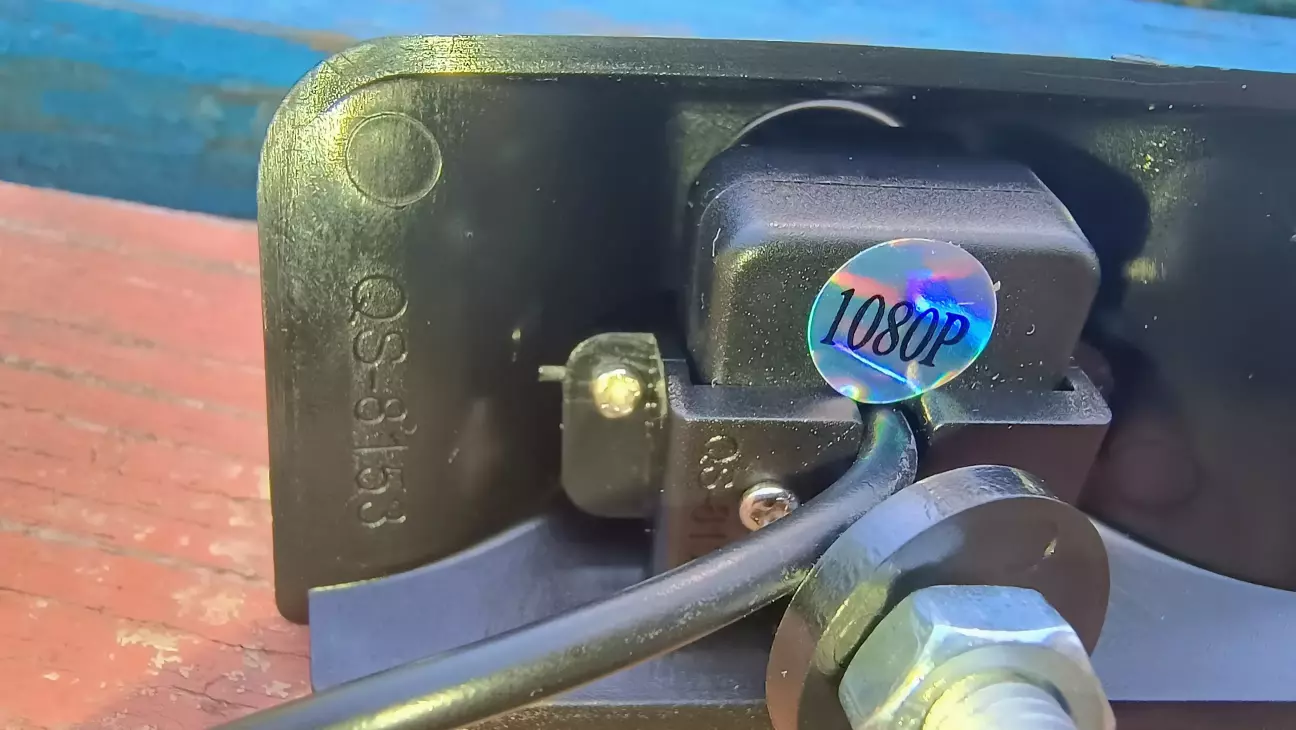

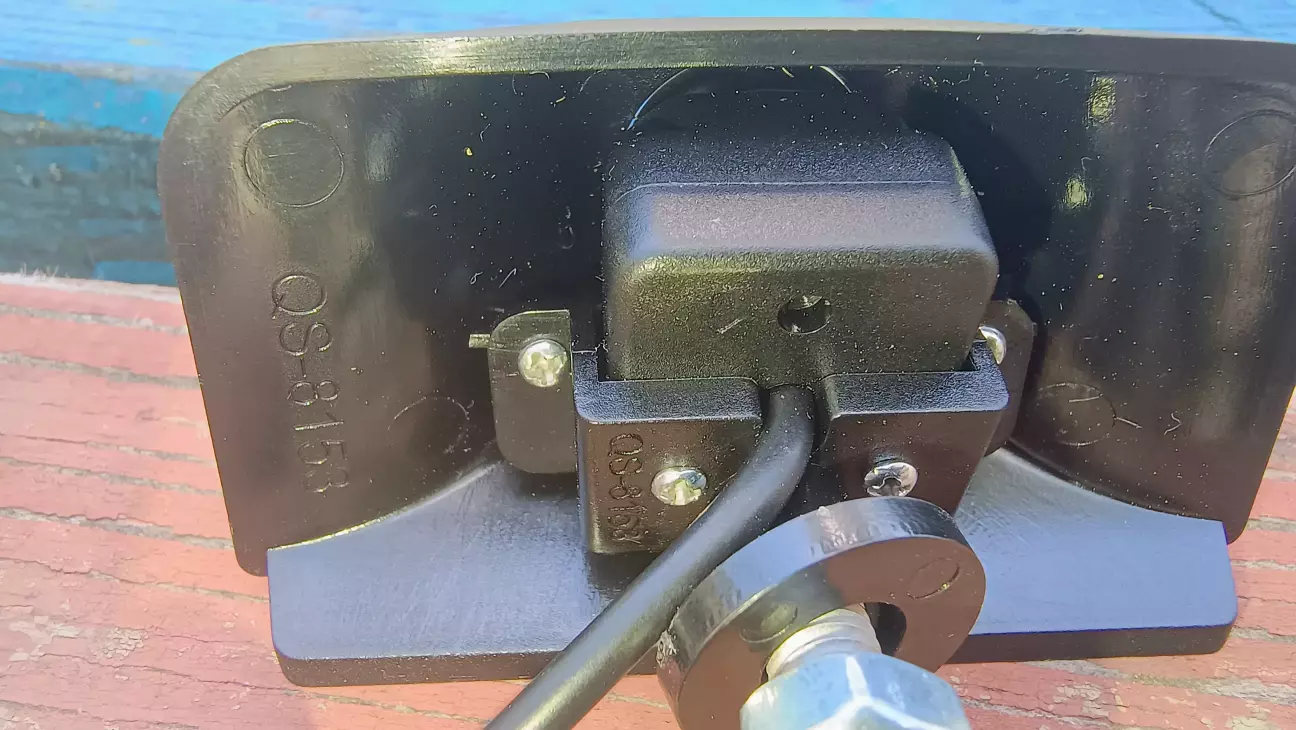

Можете бачити, що навіть маркування однакове (серійник).

Отже, я придбав дві камери, щоб порівняти якість зображення і вибрати кращу. Але в результаті отримав дві ідентичні камери під різними брендами. Це те про що я розказував вам в цьому описі про бренди >>> Китайці купляють продукт, замовляють файну коробочку, і продають вам потім усілякі "Teyes" та "Pioneer".

Тому я рекомендую вам камеру від GreenYi, оскільки я знаю що це реальний виробник камер, бо я з ними співпрацював колись і купляв партії камер.

Настав той день коли я підняв дупу і пішов до автівки. Саме тяжке в встановлені камери, це протяжка кабелів. А саме найти ту дюрочку технологічний отвір куда кабель від камери зайде з підкапотного простіру до салону авто. Попитавши у всім відомому телеграм каналі, де там сама дірочка, мені дали рекомендації лізти зі сторони пасажира. Але я вам скажу що ніхуа там їх немає, а якщо і є, то я її не знайшов. З під капоту там попа щоб щось побачити. З салону відірвав там весь ковролін і ... Кароче.

Підглянув у пана Mrlcrosl, за що йому дякую. Вхід зі сторони водія, де є спеціальний отвір закритий резиновою заглушкою (подібні є майже на всіх автомобілях).

Алгоритм:

- знімаємо двірники (пластикова заглушка, гайки на 15, двома рожковими відкрутив лайфхак);

- Знімаємо жабо (воно вставляється  в резинку в паз.

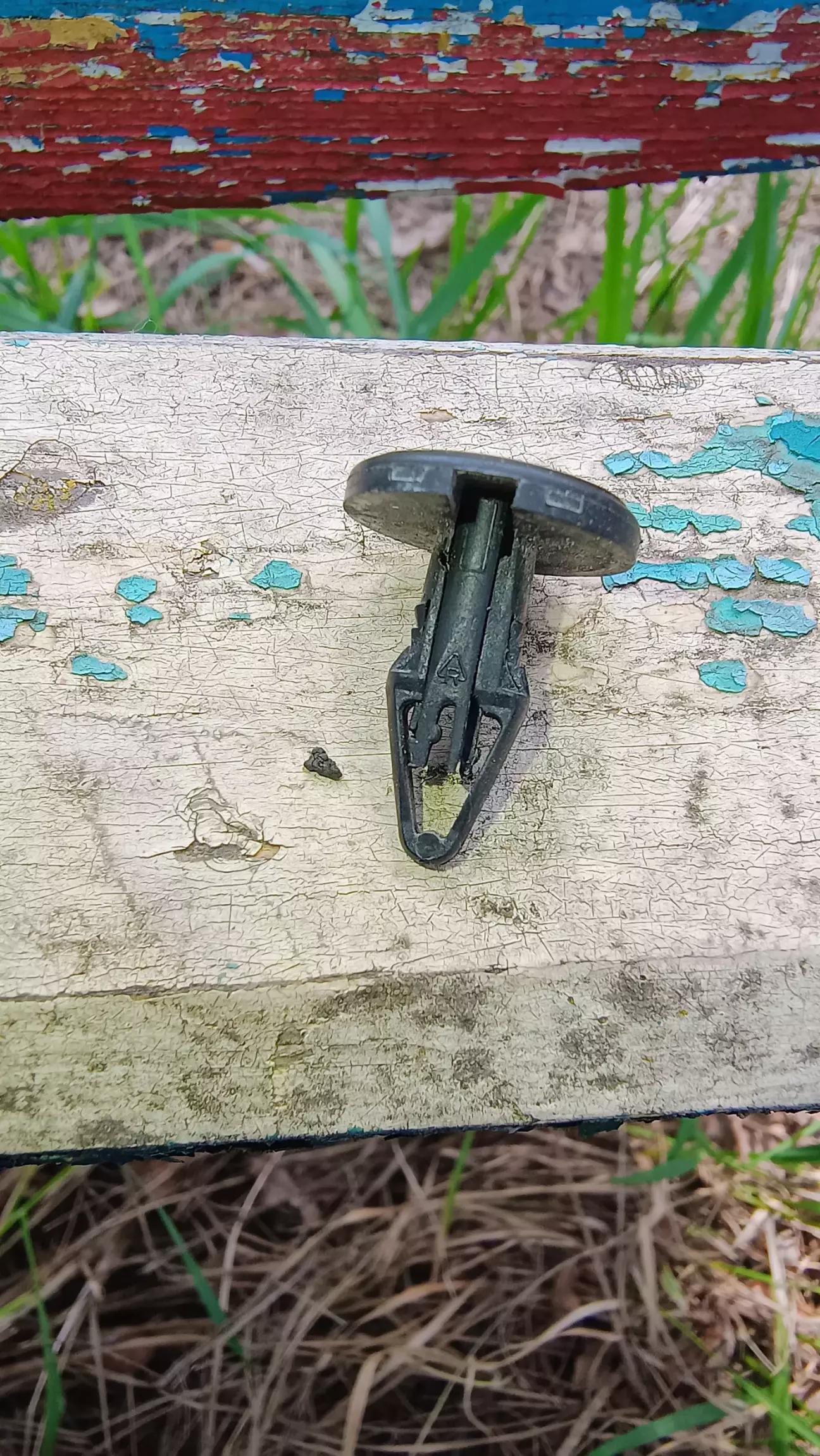

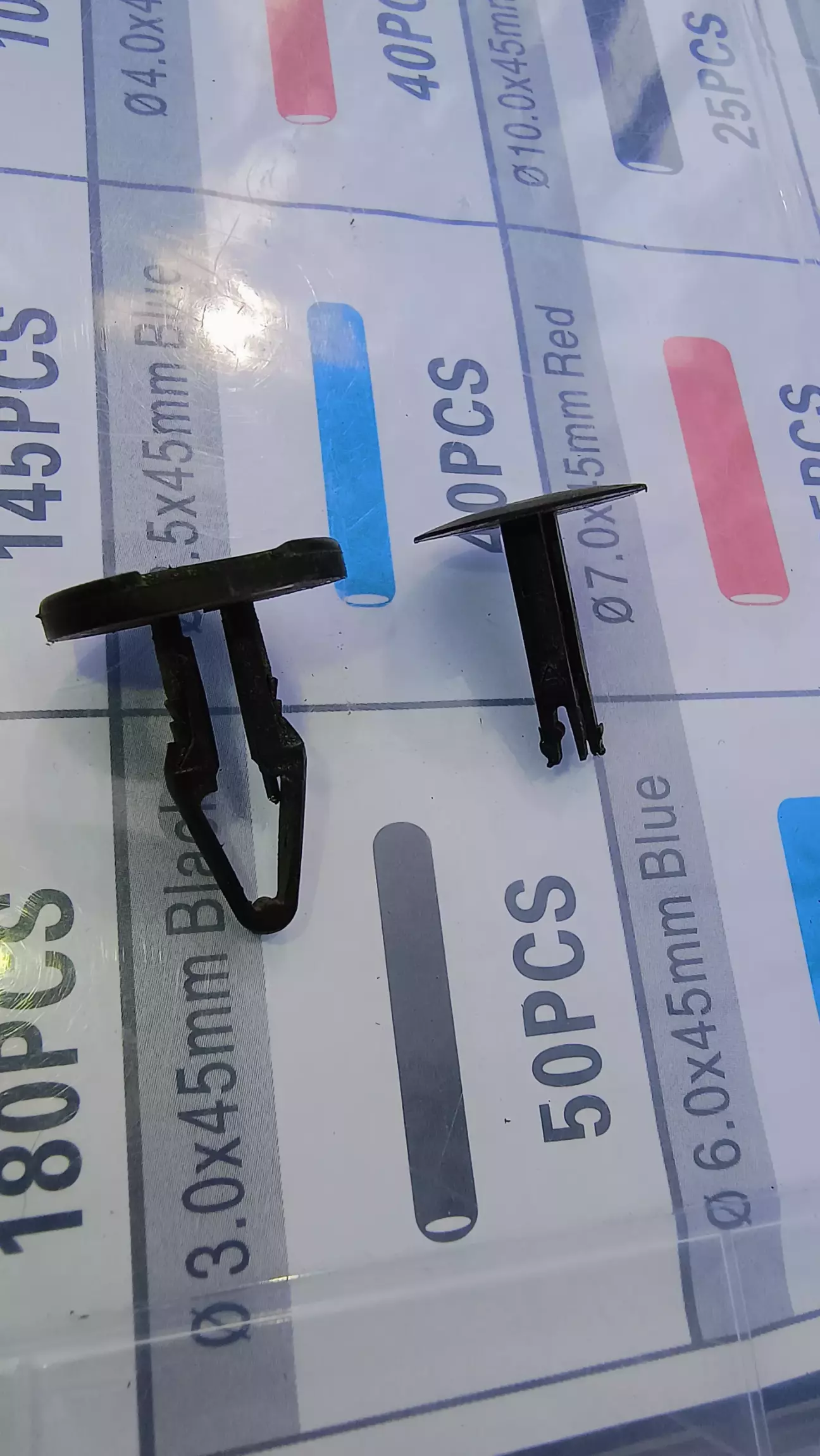

Кліпси жабо хитро сексуально орієнтовні. Знизу кліпсу потрібно розтягнути в сторону і верхня частина виходить

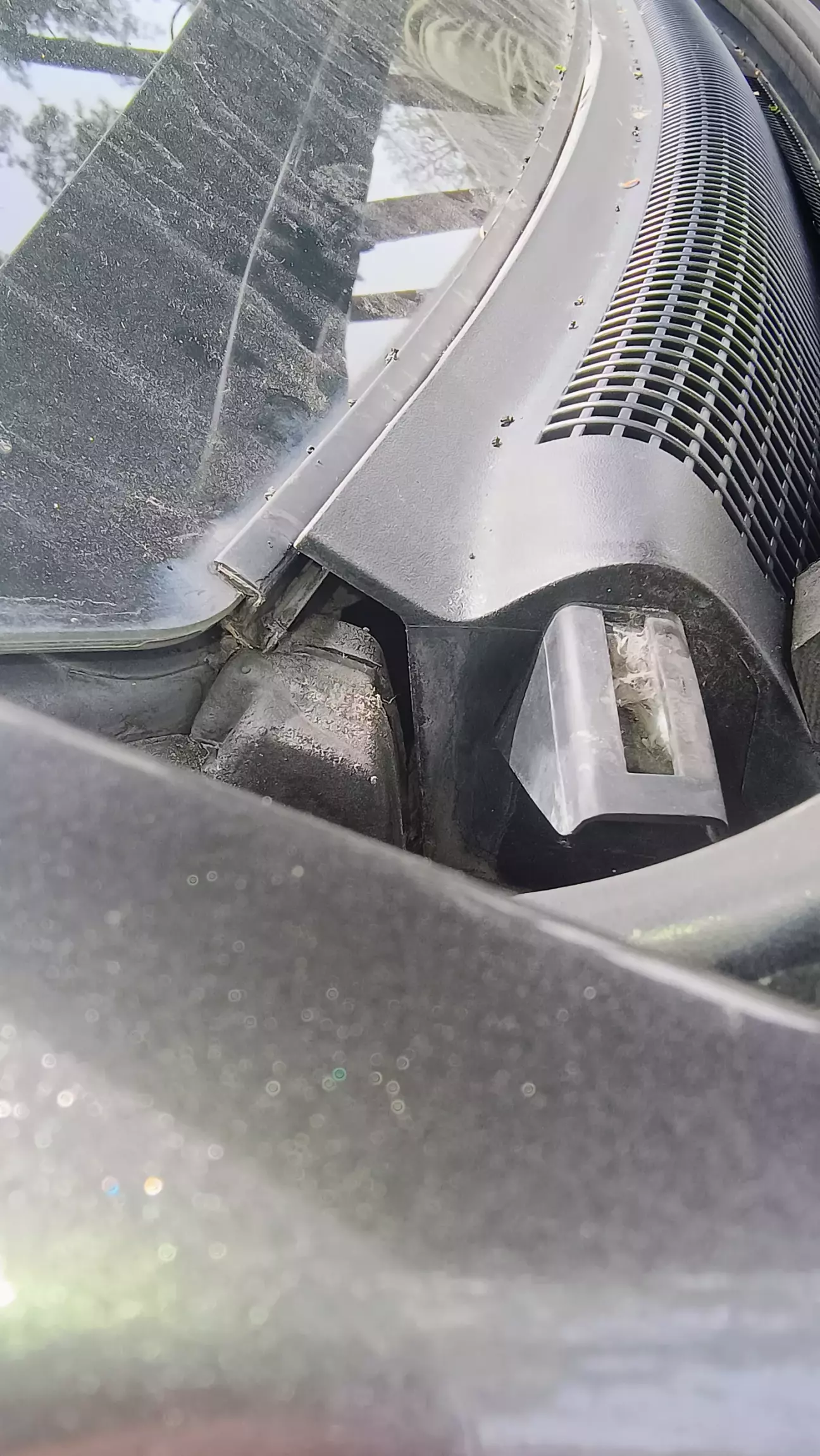

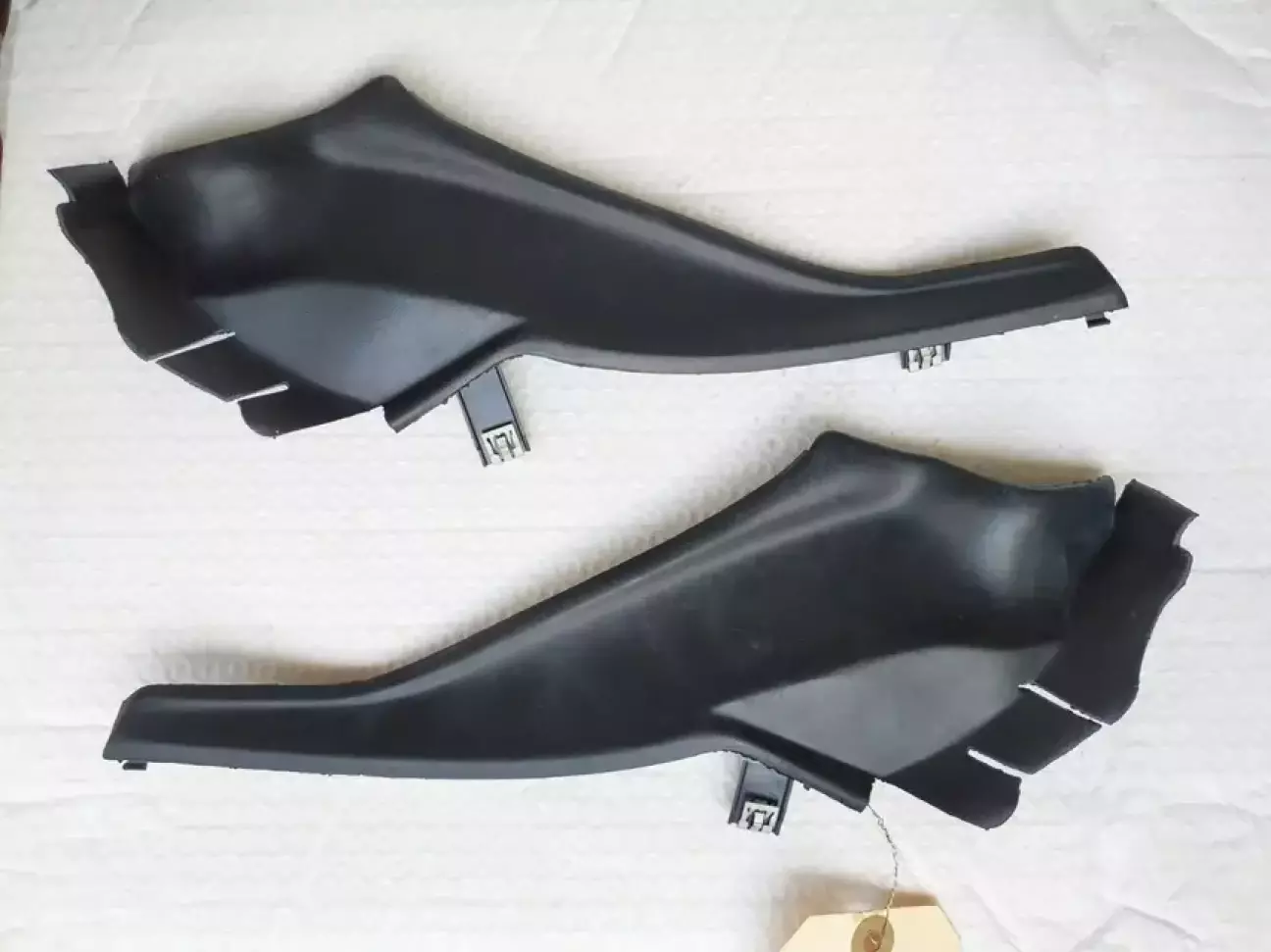

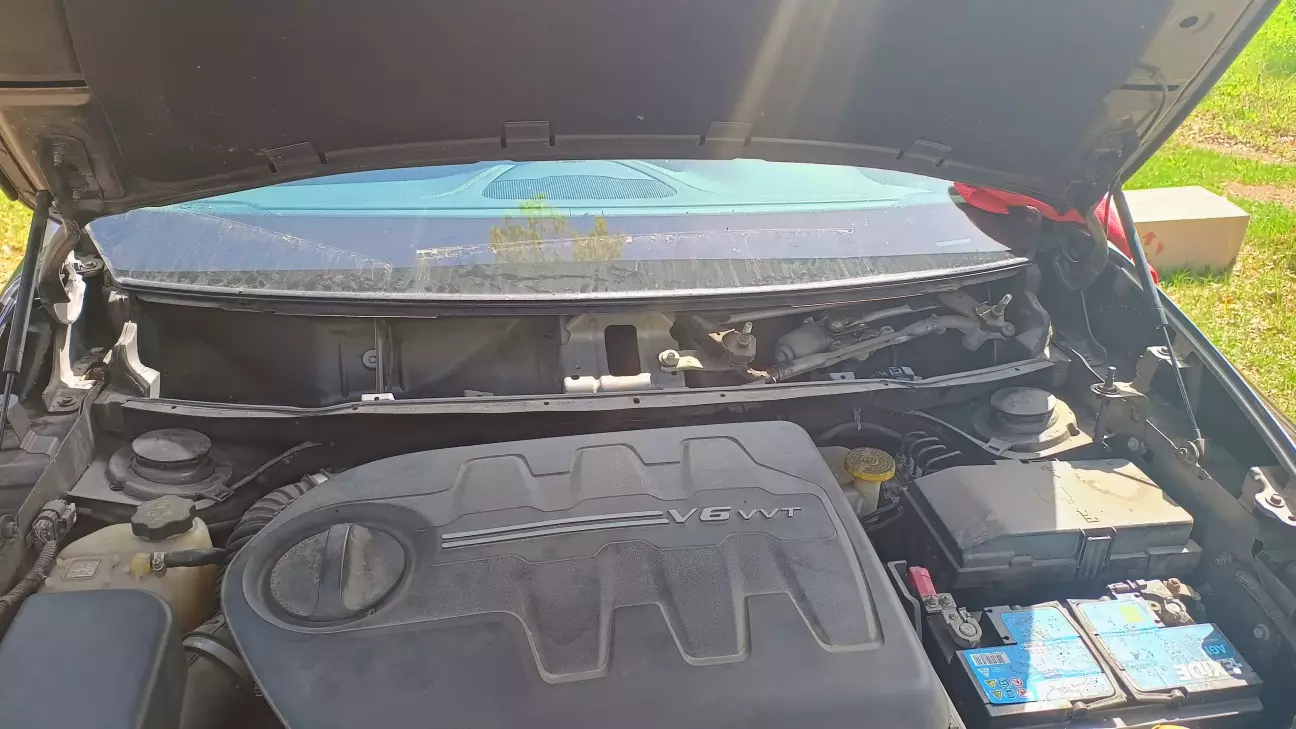

Знімаємо бокові жабо на лобовому

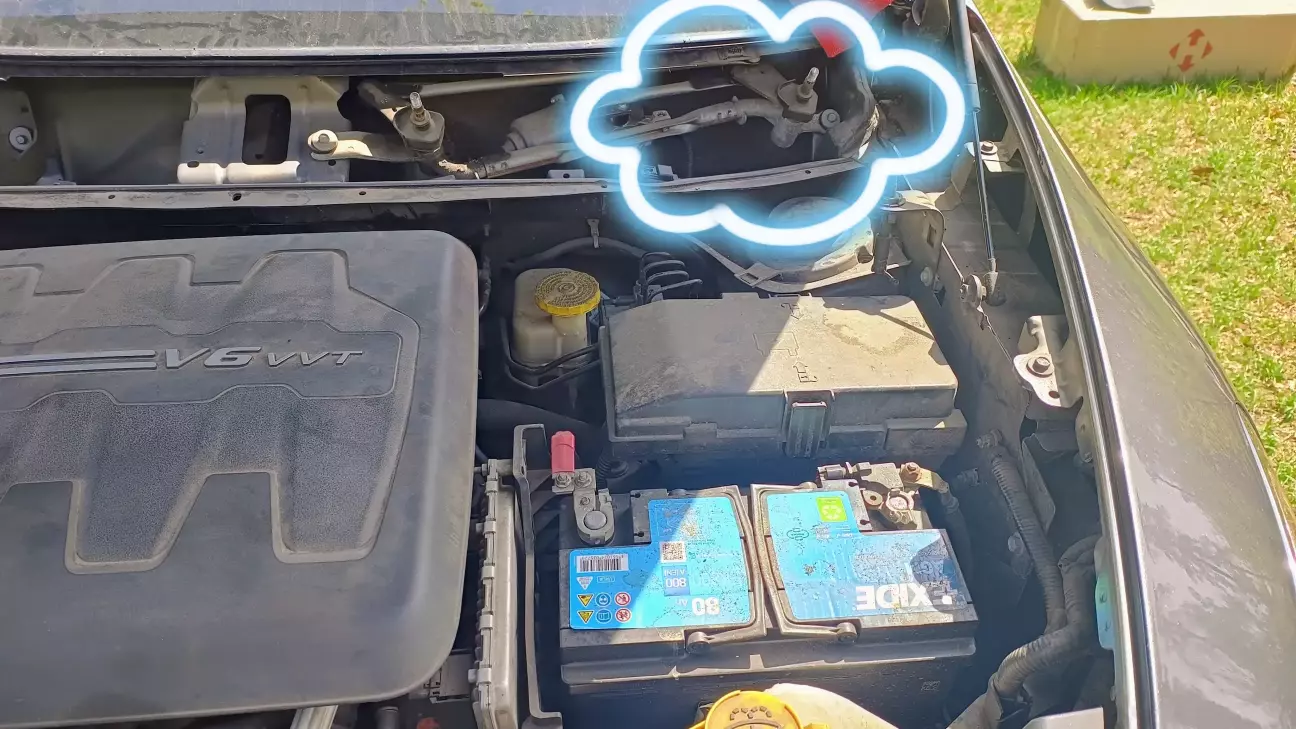

І отримуємо доступ до простіру

Як не дивно, зручніше задом до авто стати і руку пхати навпомацки назад в той простір. І знаходимо її, ріднесеньку

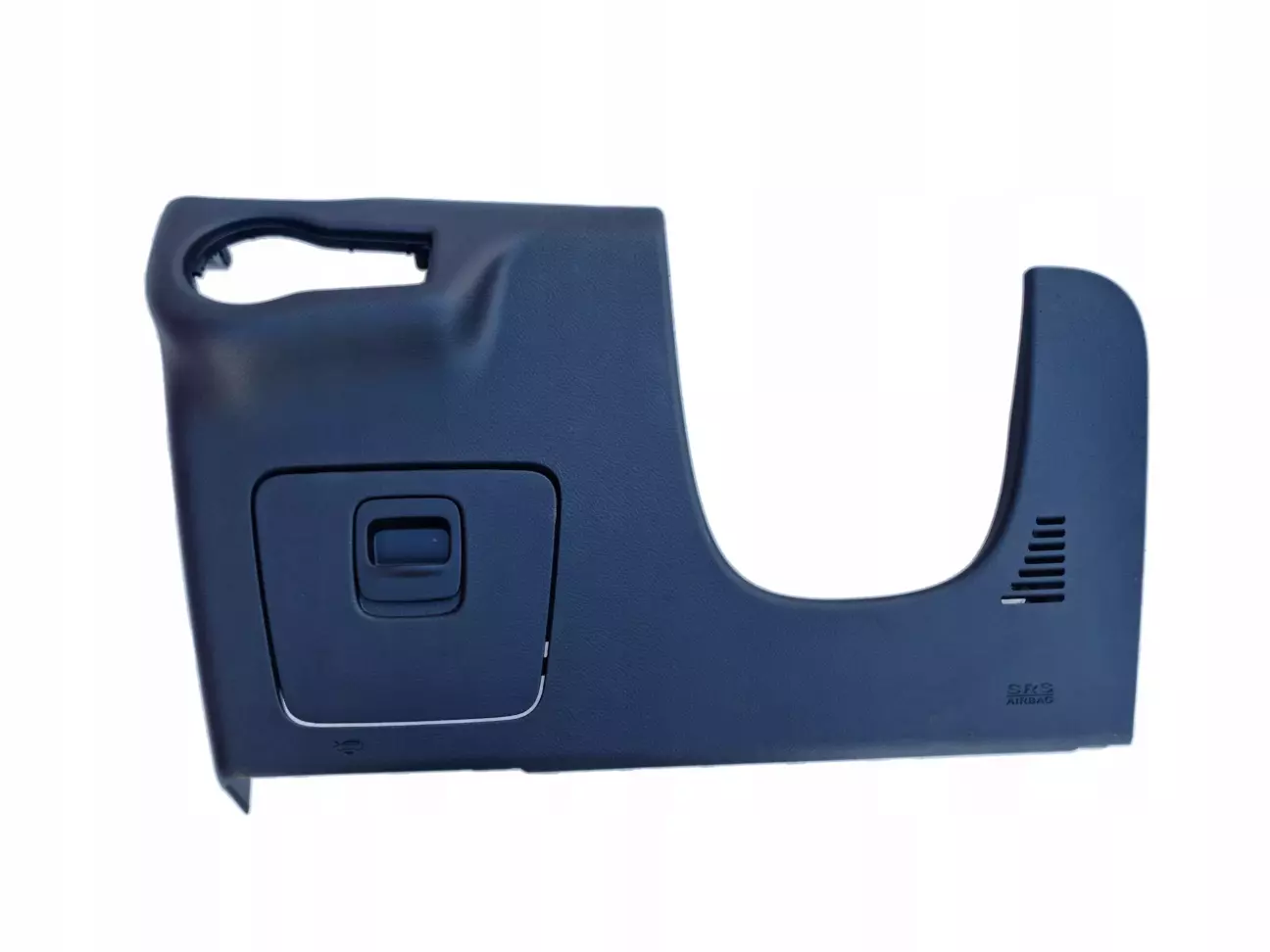

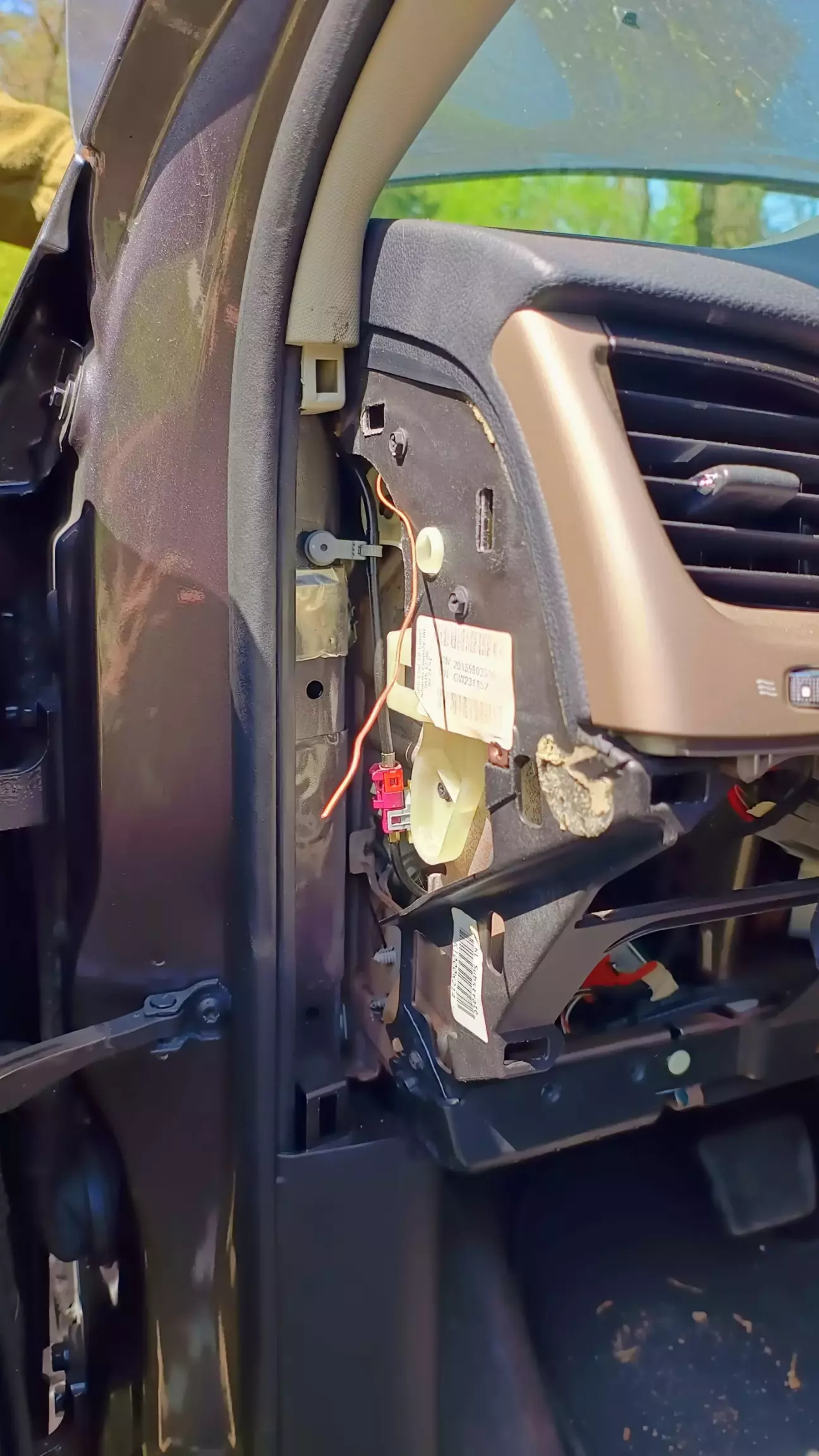

Вона в результаті, скотиняка, падає в салон автомобіля. Тому можна спробувати ловити їх зі сторони салону. В салоні, доречі, знімаємо бічну накладку зі сторони водія (на клсіпсах) і панель

Це робити бажано-обов'язково, бо нам потрібно добратися до запобіжників.

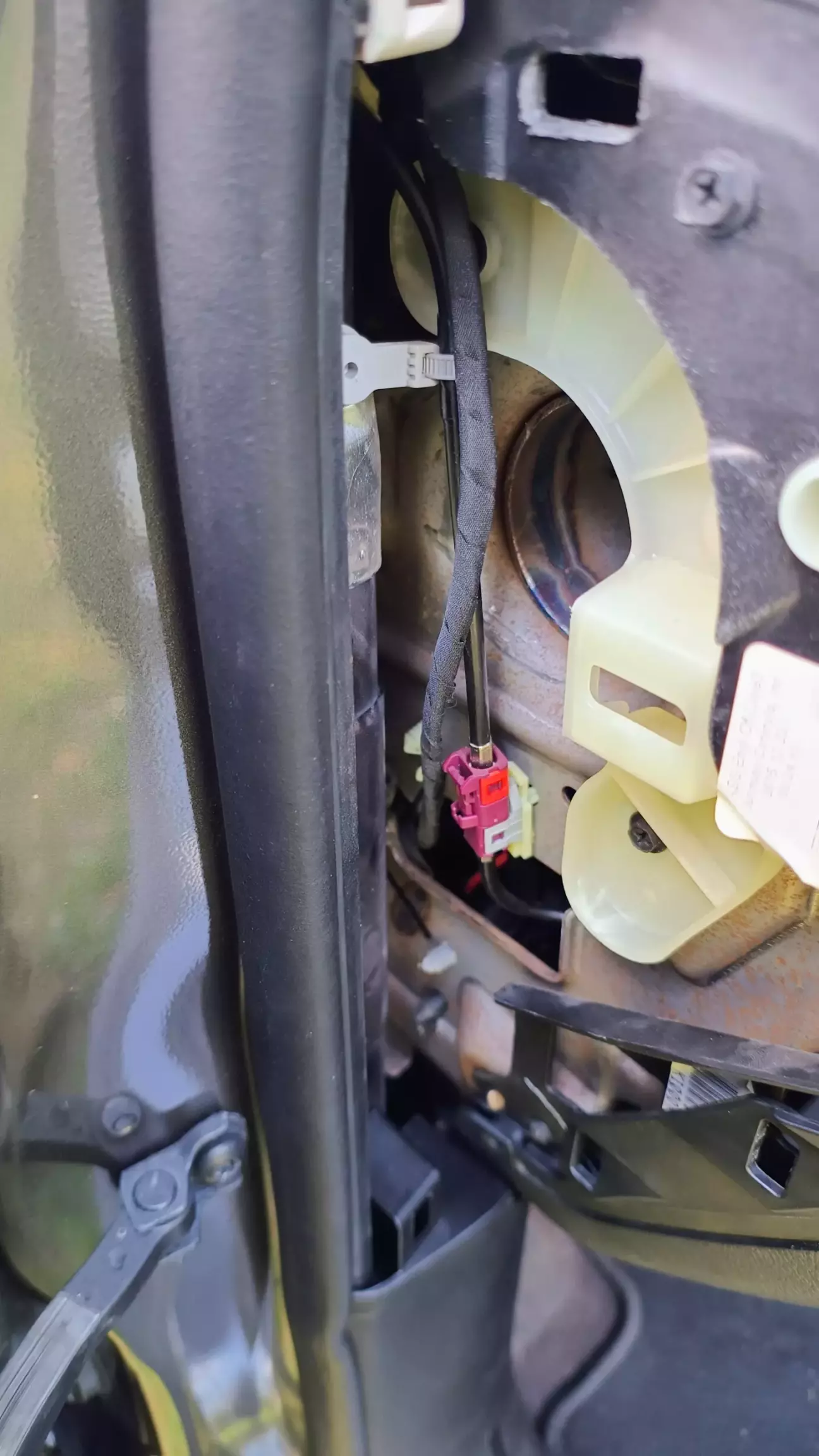

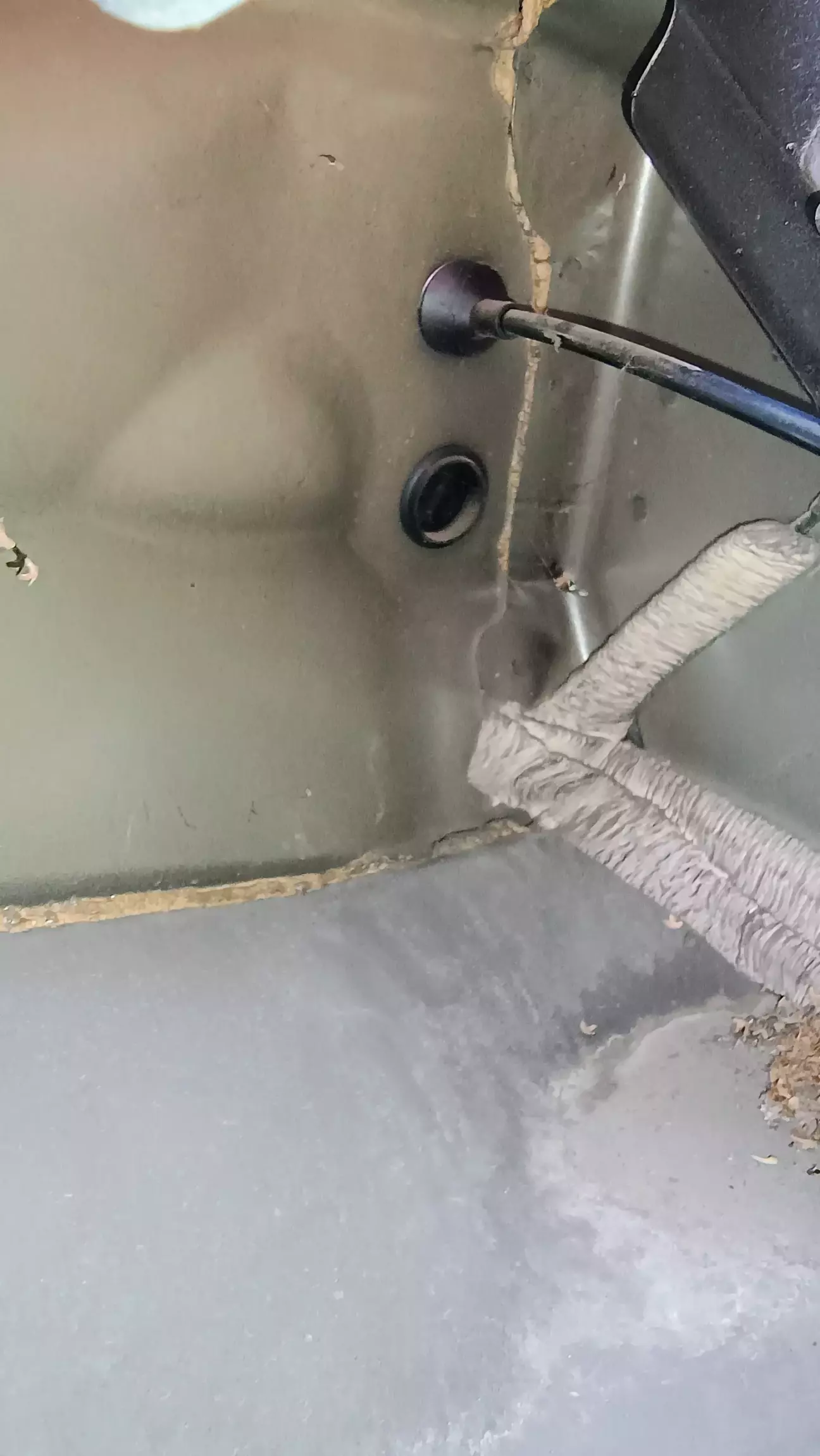

Власне виштовхуємо ту затичку, пхаємо проволоку і ловимо її зі сторони салону. Притягуємо кабель в салон, попередньо захистивши його від потенційних ушкоджень

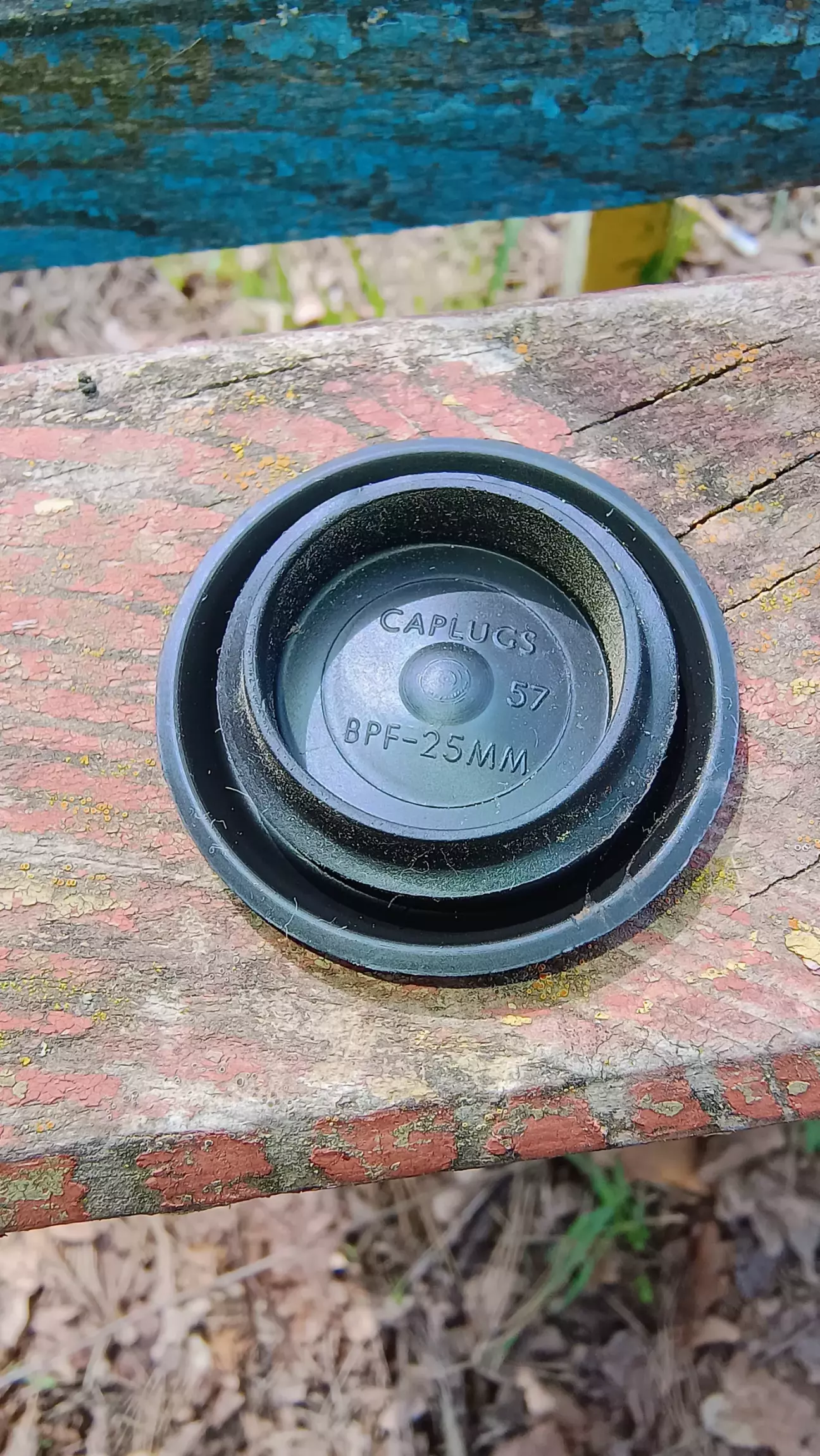

Не забудьте зробити отвір в цій кришечці, яку ми попередньо видавили в салон. Я протягнув кабель через неї, і заглушив отвір в салон вже зі сторони моторного відсіку (тобто розвернув її).

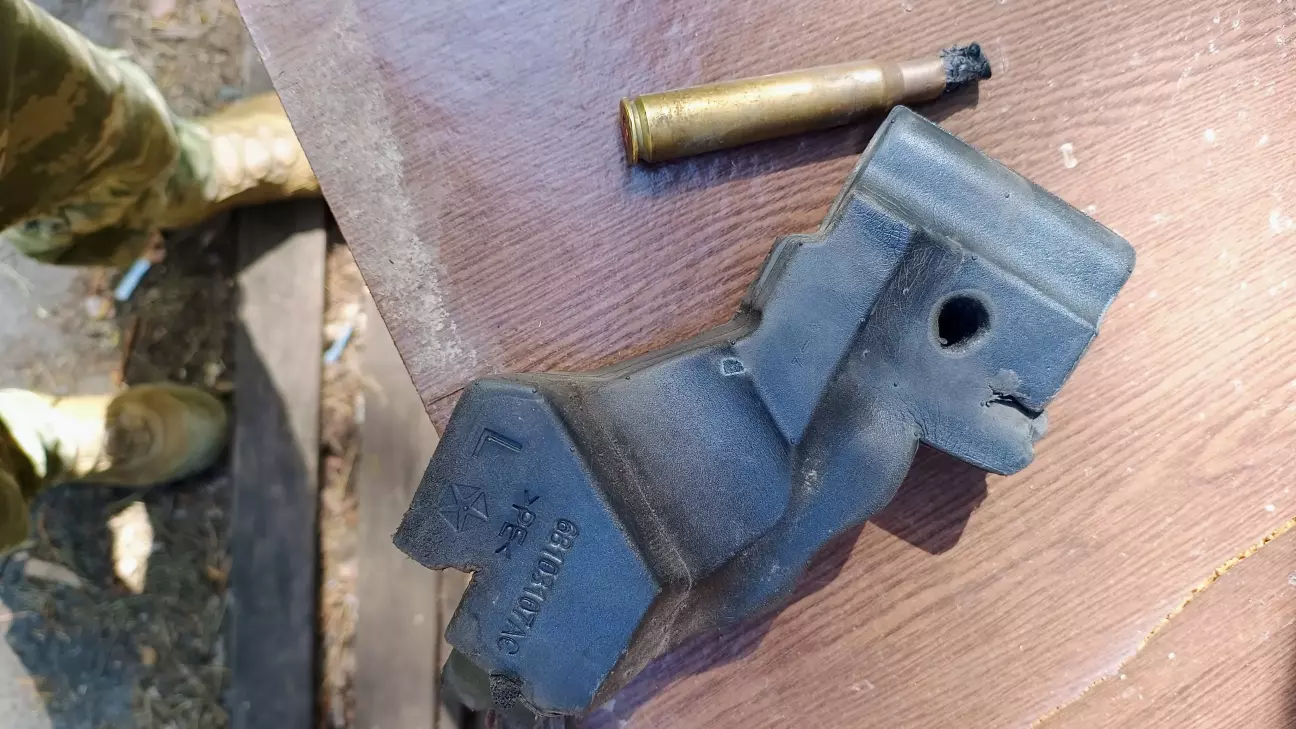

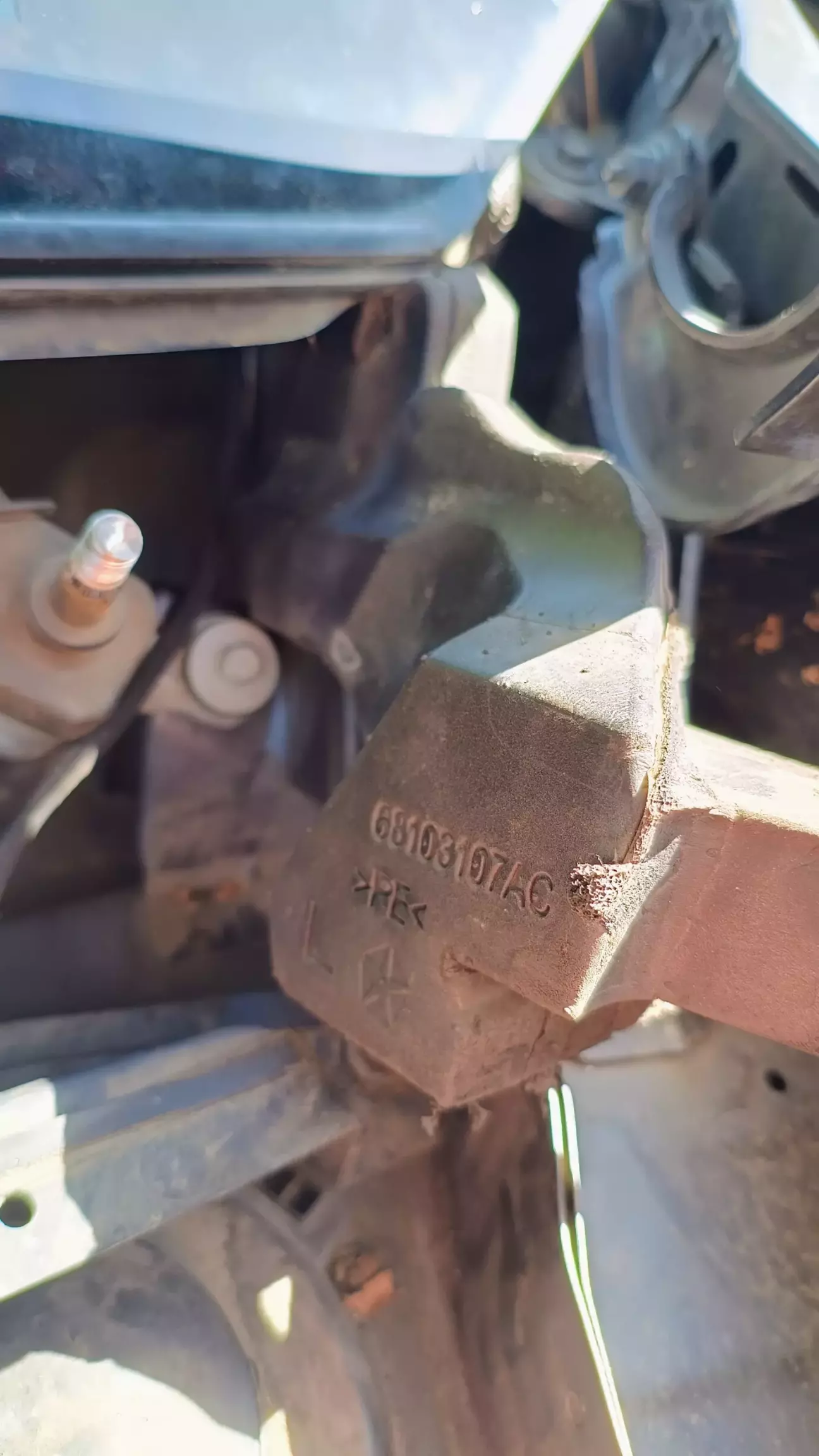

Ще є пінопластова заглушка - шумка, яка нам заважає притягнути кабель з салону в капот

Беремо калібр 12.7 від ДШКМ і готово, кабель увійшов через неї.

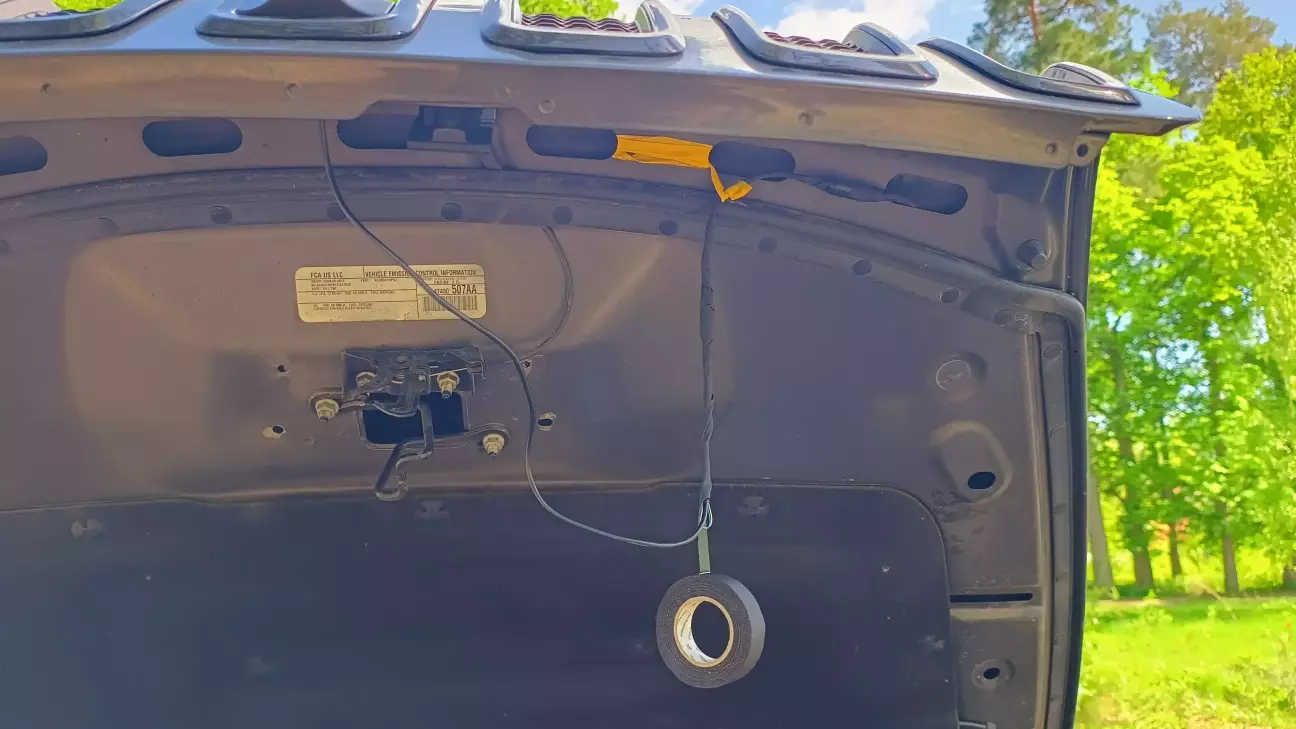

Далі капот, проволока, протяжка, фіксація

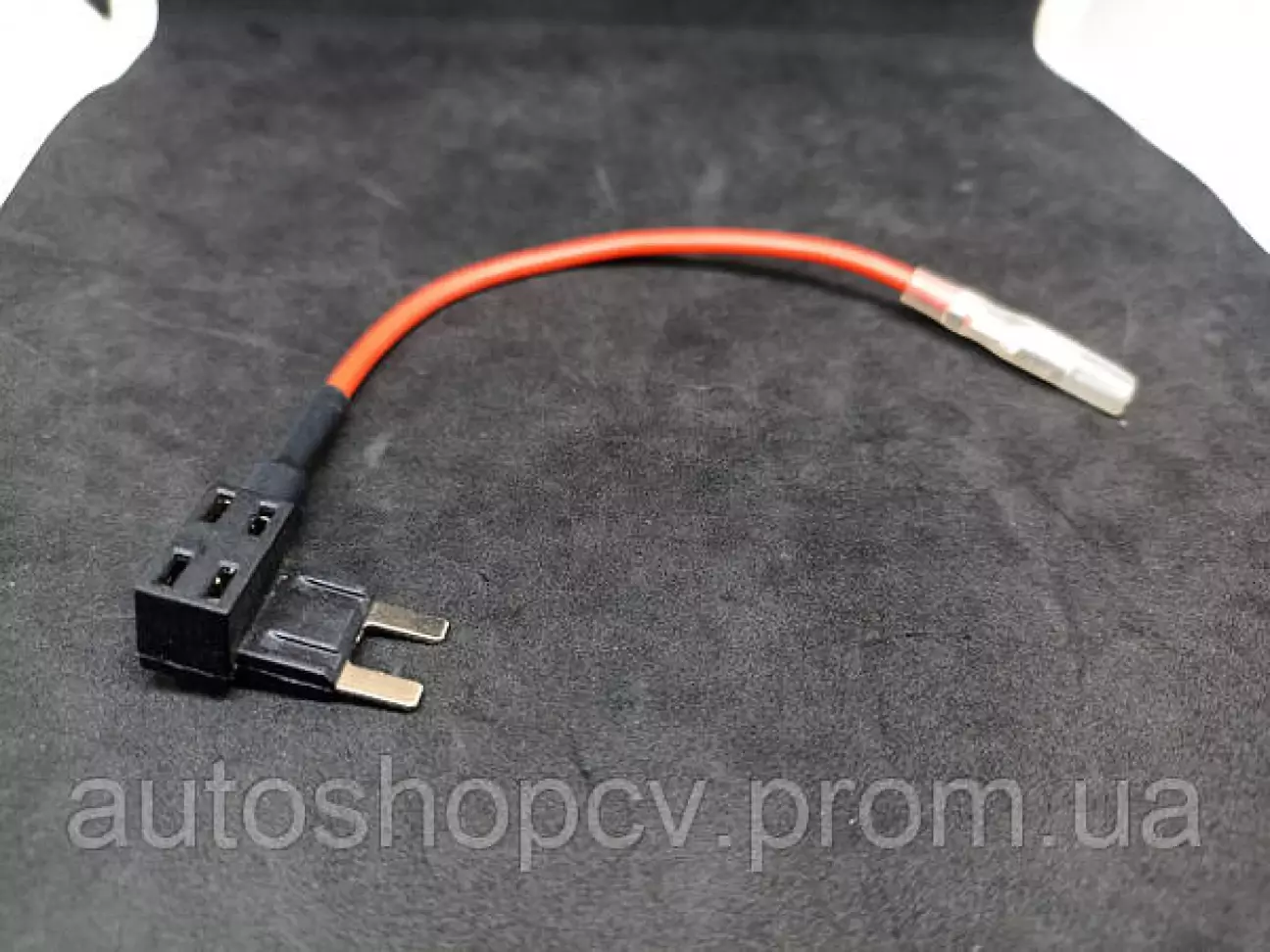

І підрубаємо живлення до запобіжників. Для цього придбав перехідник

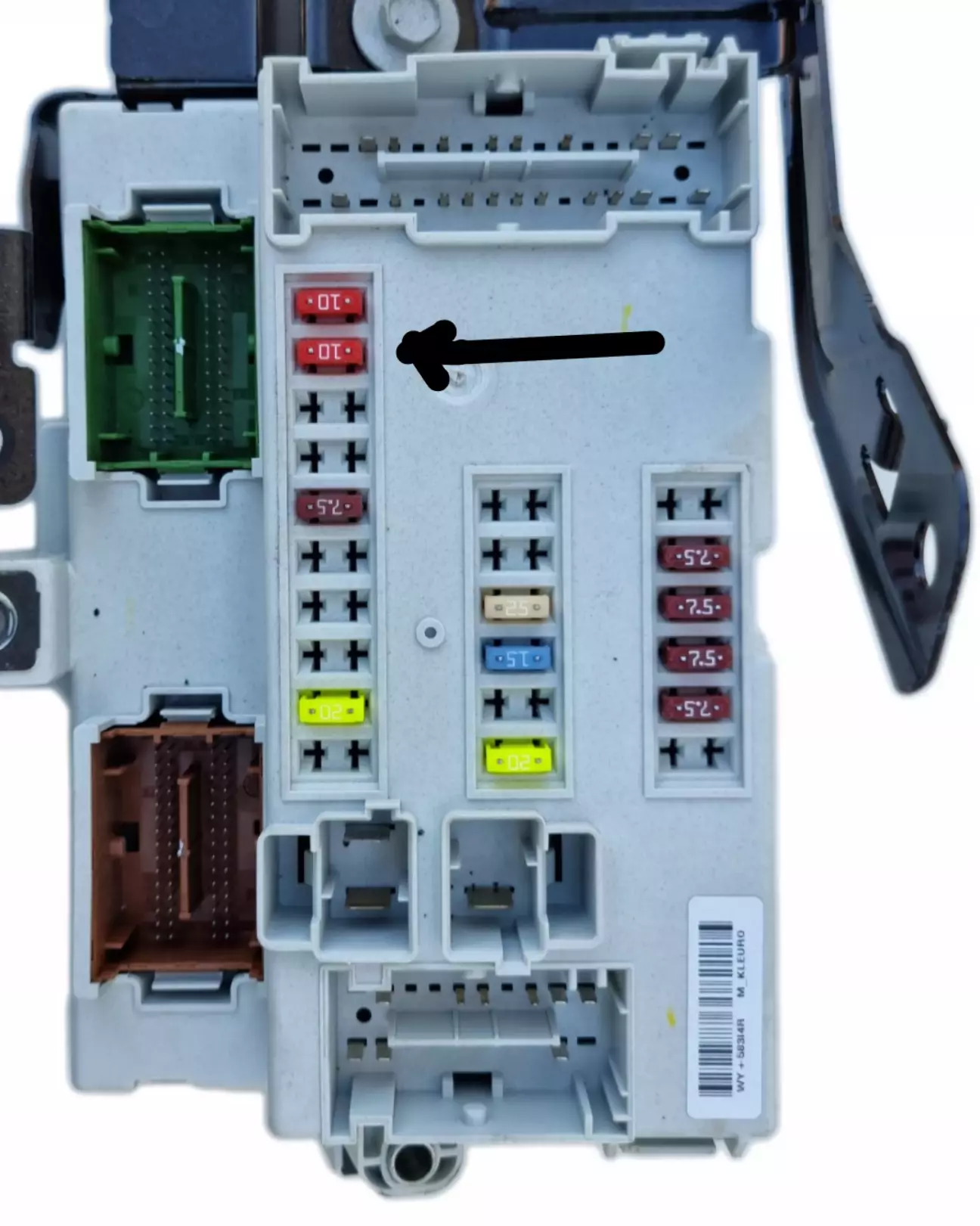

Я підключився до другого зверху. Це освітлення салону.

Годину часу я вбив на те, що розібратися чому на ньому не пропадає живлення після постановки авто на сигналізацію. Зачиняю двері, тухне світло в салоні, приборка, а напруга тварь є. Це перший раз у мене ситуація коли я хотів би щоб їх не було )

Як з'ясувалося, напруга присутня хвилин 10, потім зникає. Я всі запобіжники передьоргав до цього 😄

Масса не потрібна, її ми отримаємо через RCA магнітоли.

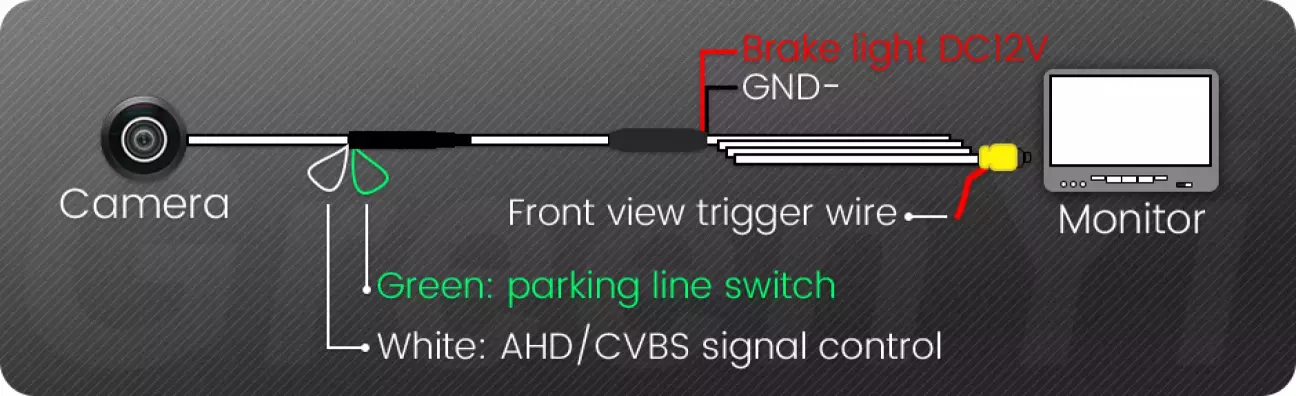

Камера в мене має формат AHD 1080. Не кожна магнітола android підтримує такий формат, не кажучи вже про штатну бошку. Але на камері є дроти, перерізавши які ми отримуємо звичний формат відео CVBS 720

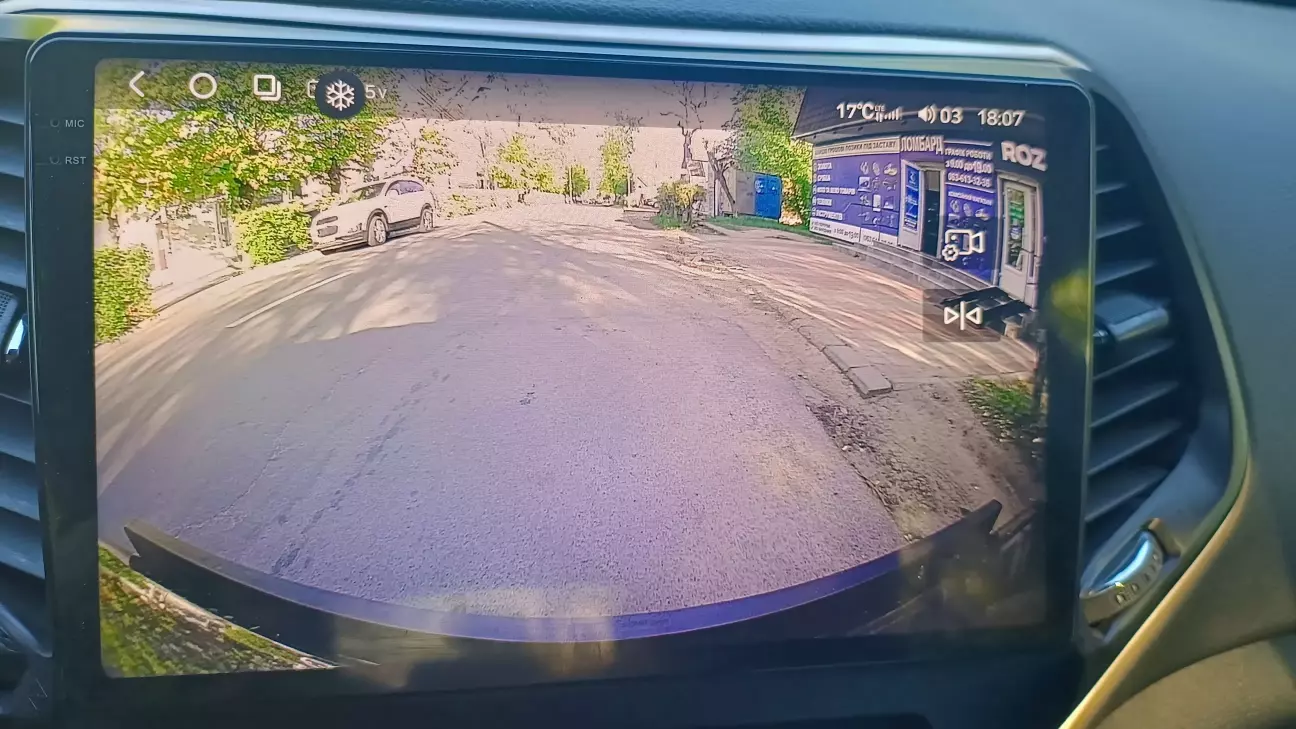

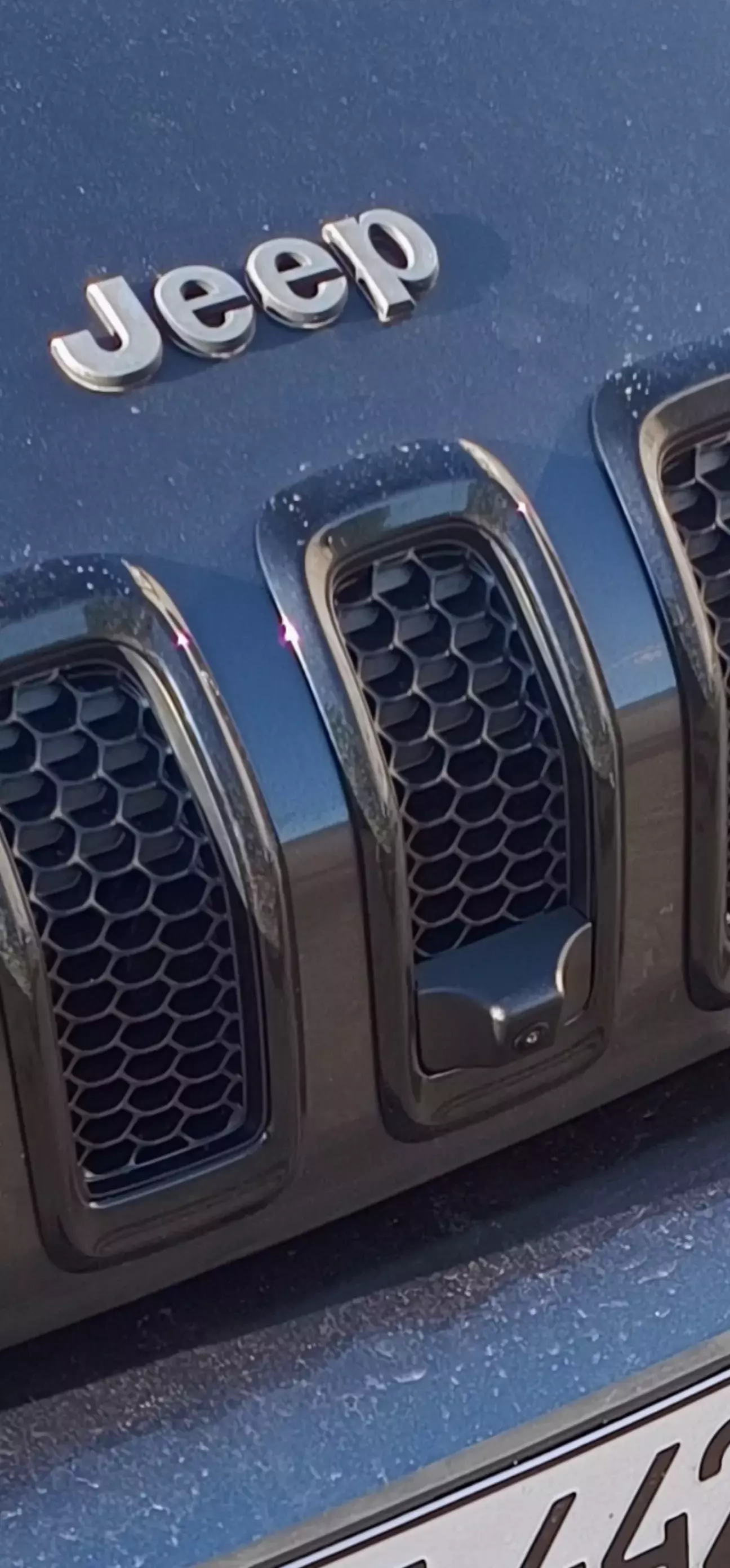

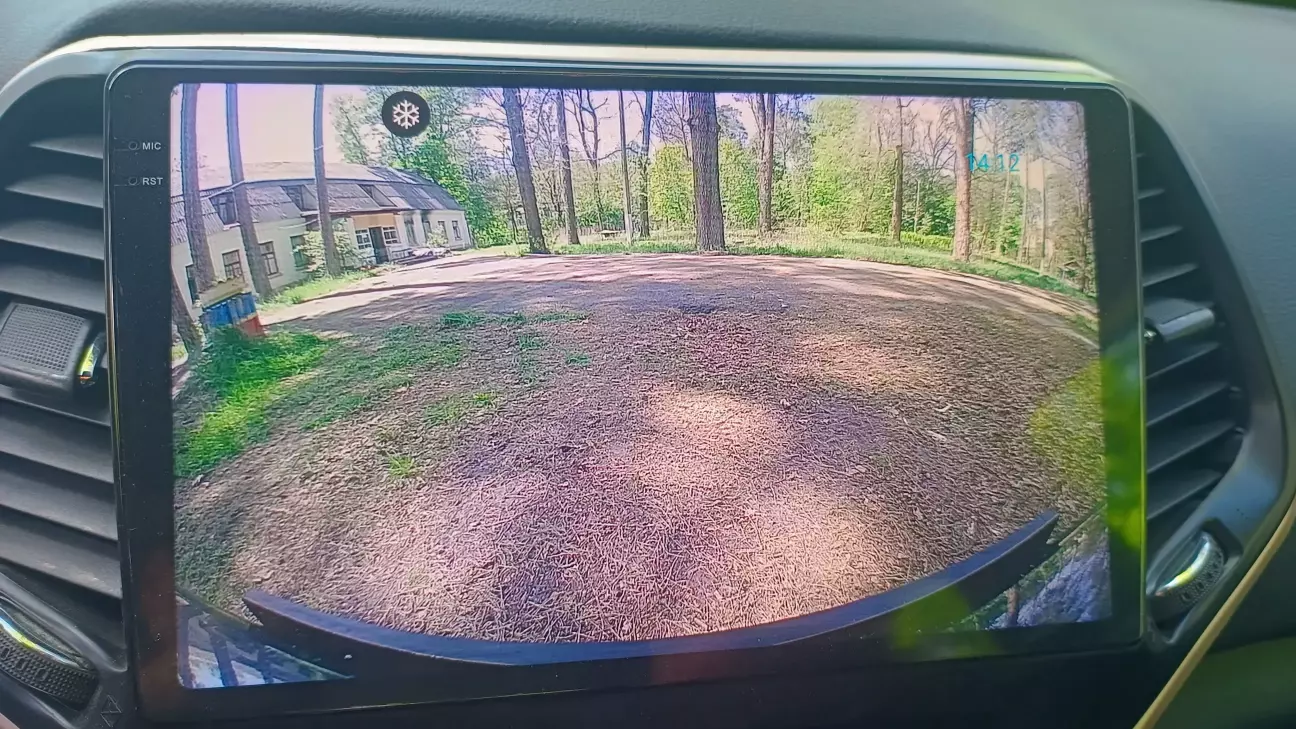

Запускаємо, тестуємо

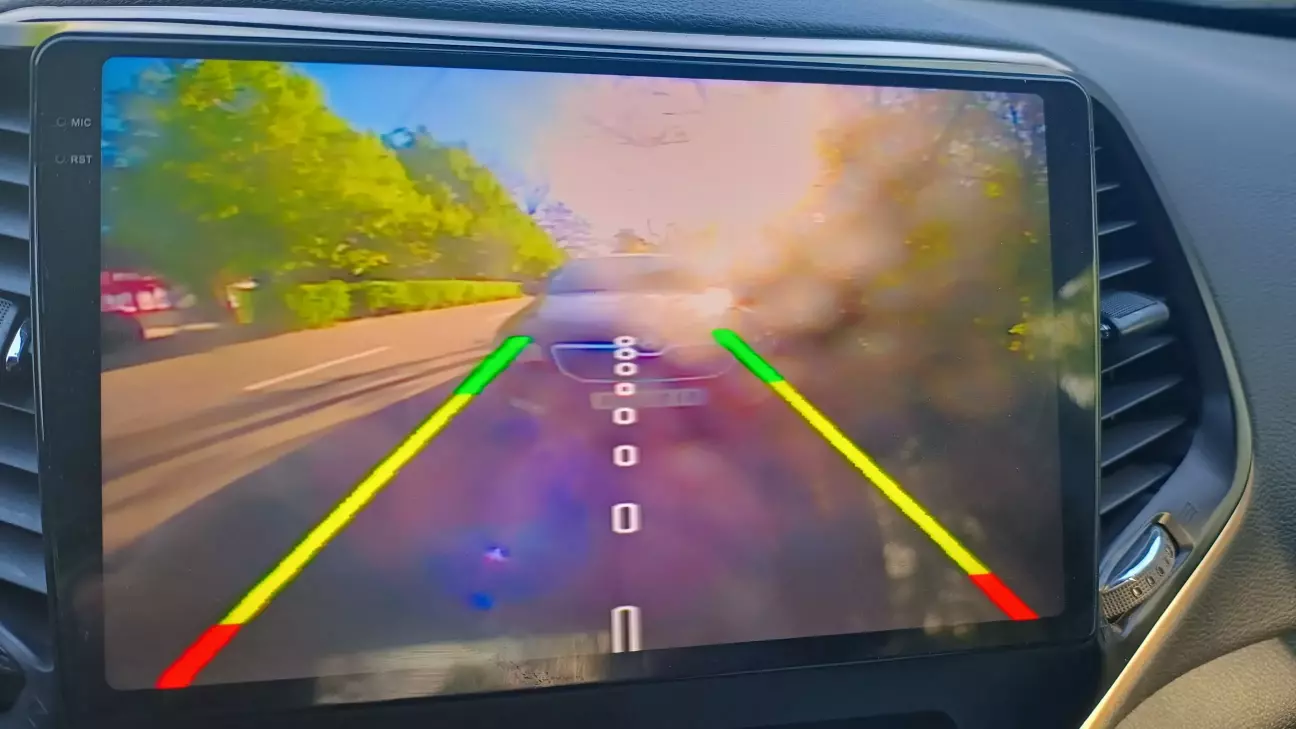

Порівняйте зображення зі штатною задньою камерою

Фронтальна камера запускається автоматично після задньої. Можно виставити таймер скільки Fcam повинна працювати. Також камеру можна запустити через додаток а магнітолі. Також камери можуть вести запис на флешку, в якості реєстратора.

PS. При написані цього допису жодного разу не використанно польське слово "курва" і не застосовано російський "мат".
