Збірка_190. ЕТК_34_Датчик зносу гальмівної накладки заднього колеса ATE (ч.2)

Задня підвіска була встановлена ще на самому початку збірки машини, а разом з нею тоді ж були встановлені і гальмівні диски та захисні кожухи.
Кожух потрібно прикрутити перед установкою ступиці, інакше він не стане. По два болта на кожну сторону.


Після цього можна встановлювати підшипник, ступицю, механізм ручного гальма та гальмівний диск.


Нарешті, можна встановити задні супорти. Для цього я відкрутив гальмівні шланги від трубок і прикрутив їх до супортів, попередньо змастивши їх мідною змазкою. Скоби теж потрібно відкрутити від супортів (або можна було і не прикручувати).


Змащуємо контактні поверхні гальмівних колодок антискрипною пастою. До речі, зручніше це зробити до установки скоби, щоб не обмазати гальмівний диск. Верхні та нижні площадки з обох боків змащені.

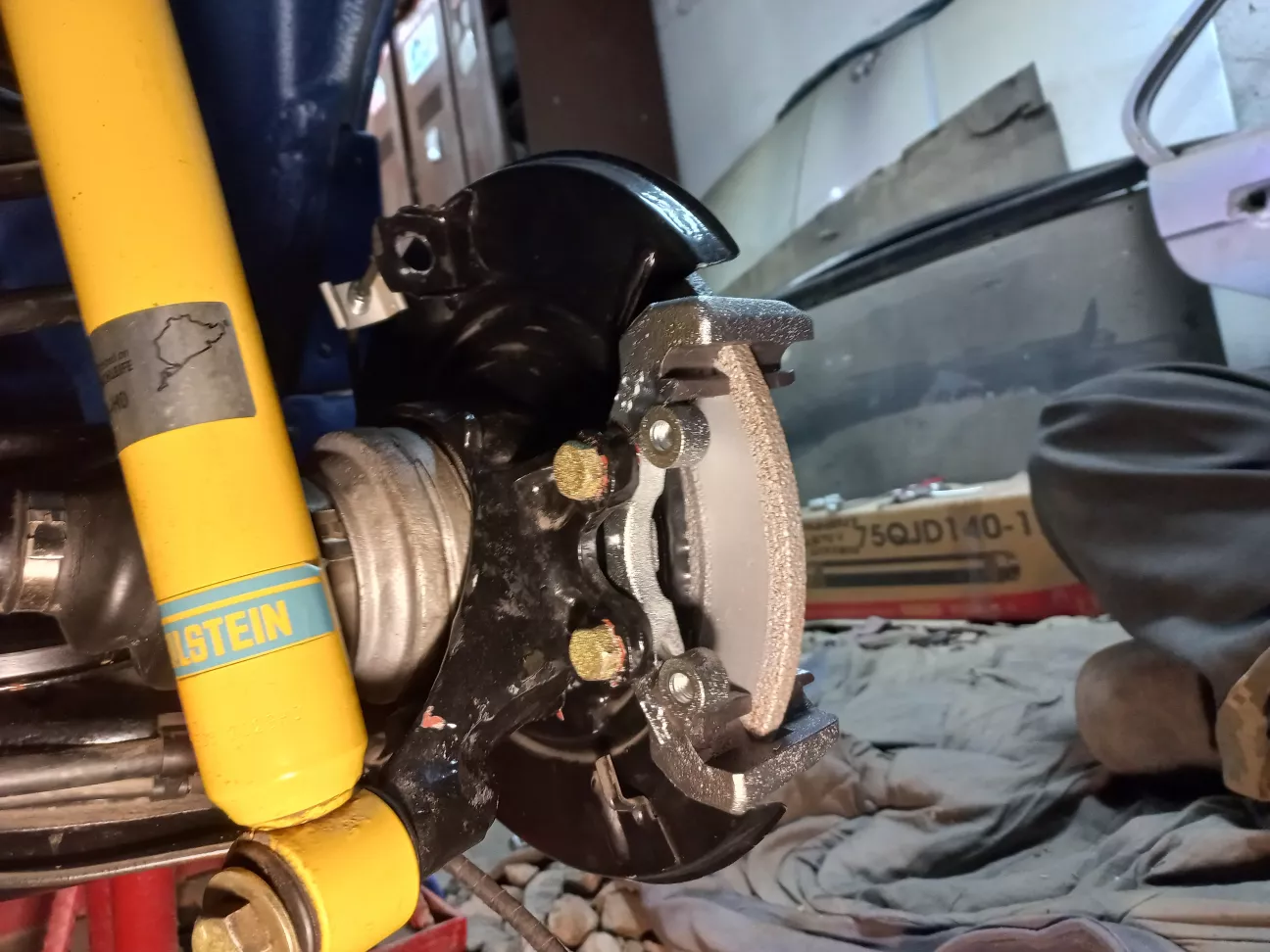

Наносимо синій фіксатор різьби на болти та прикручуємо скоби до задніх важелів підвіски. По два болти.

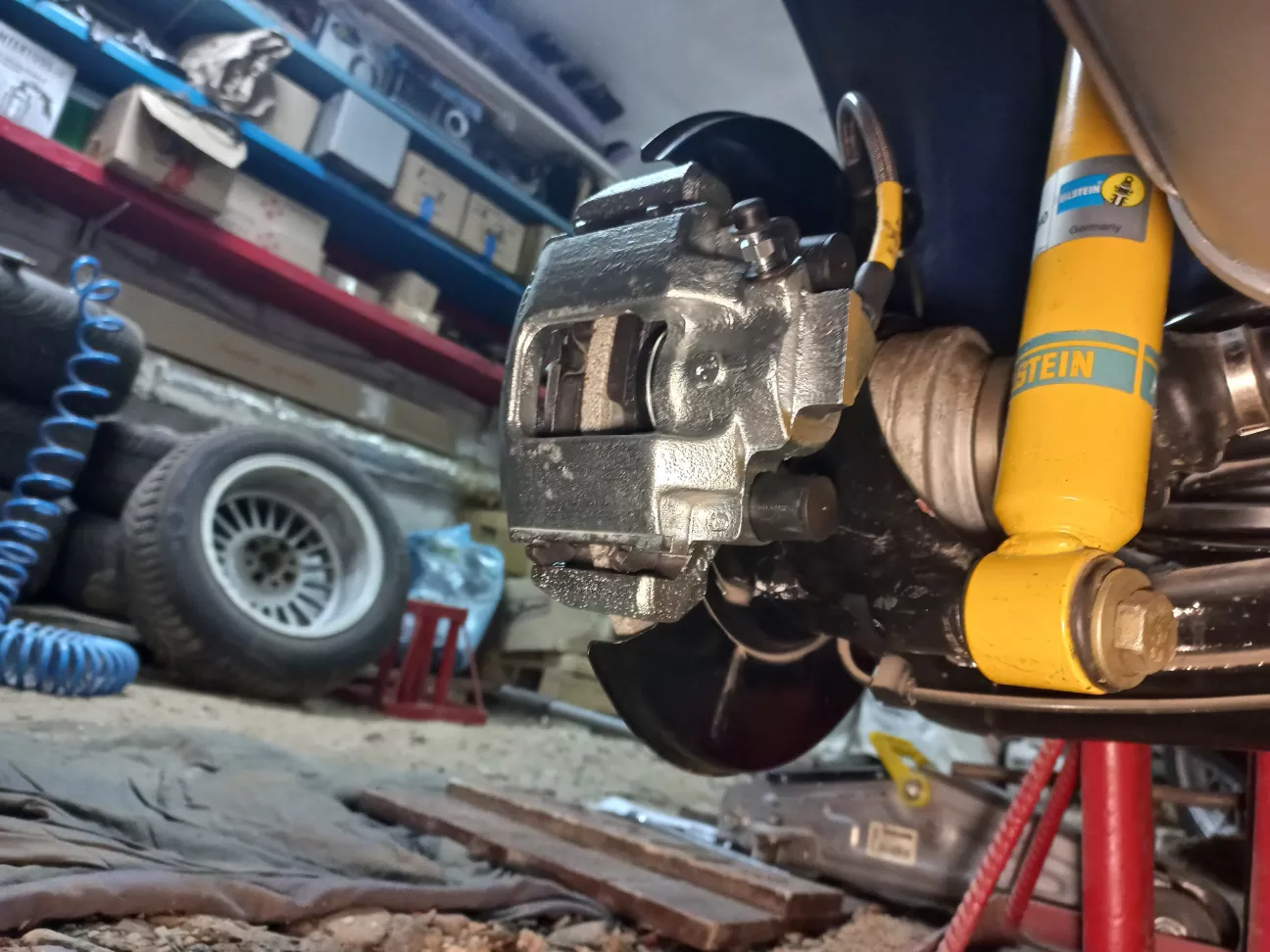

Наносимо антискрипну пасту на контактні поверхі гальмівних колодок та супорта.



Також на контактну поверхню поршня. Я змастив поршень і всередині, щоб менше ржавів. Упаковки 3 г цілком вистачило на один супорт.


Встановлюємо тримач внутрішньої колодки в поршень.


Встановлюємо зовнішню колодку з датчиком зносу в скобу.


Наносимо синій фіксатор різьби на направляючі пальці.

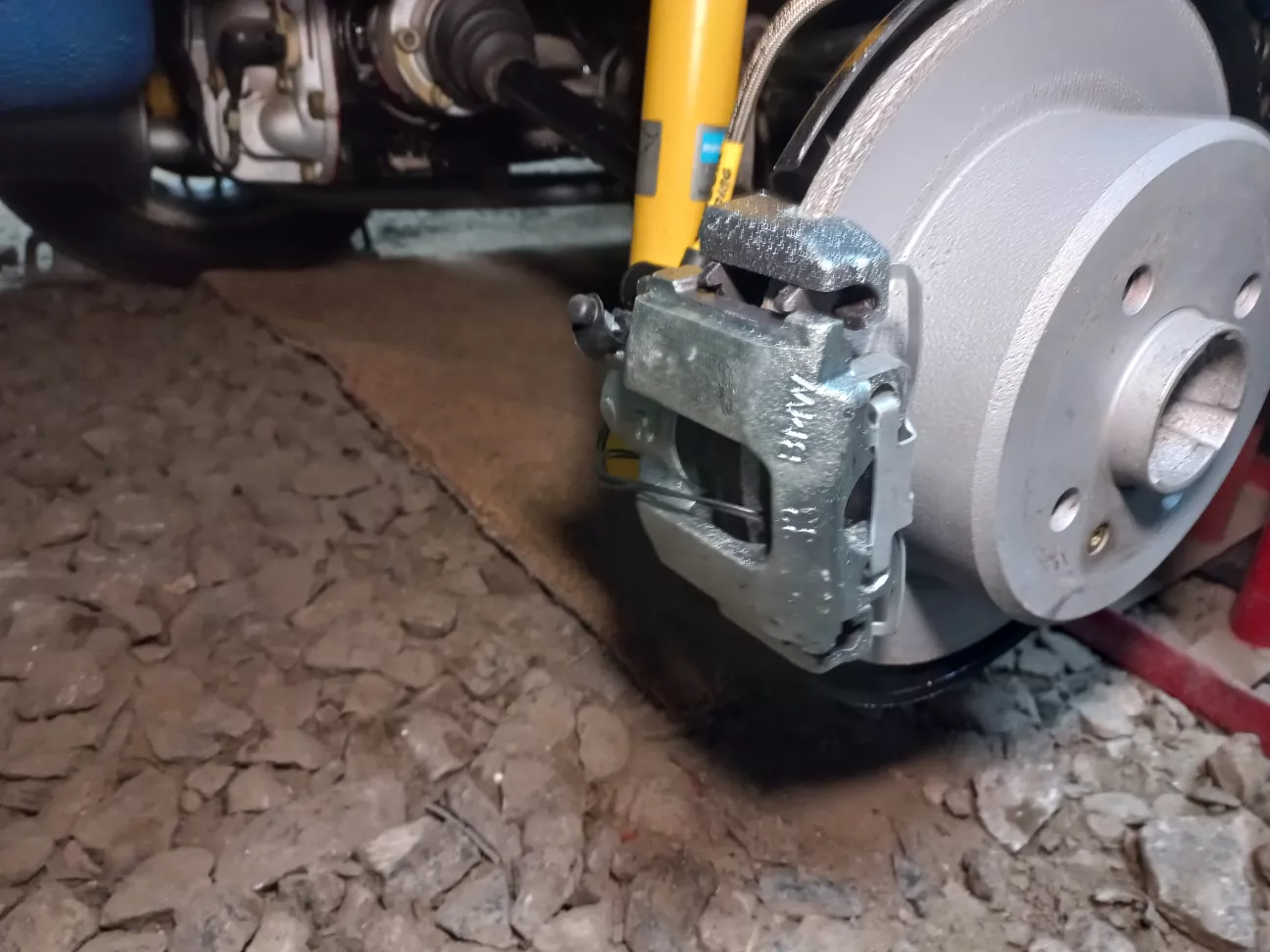

Вставляємо їх в гумові втулки та прикручуємо супорт до скоби. Направляючі пальці нічим НЕ ЗМАЩУЮТЬСЯ!


Гумові втулки закриваємо пробками. Верхня пробка звичайна, а нижня з кліпсою для провода датчика зносу гальмівних колодок - тільки для правого супорта.


Вставляємо фіксуючу пружину. Роз'єм датчика протягуємо через отвір в супорті.

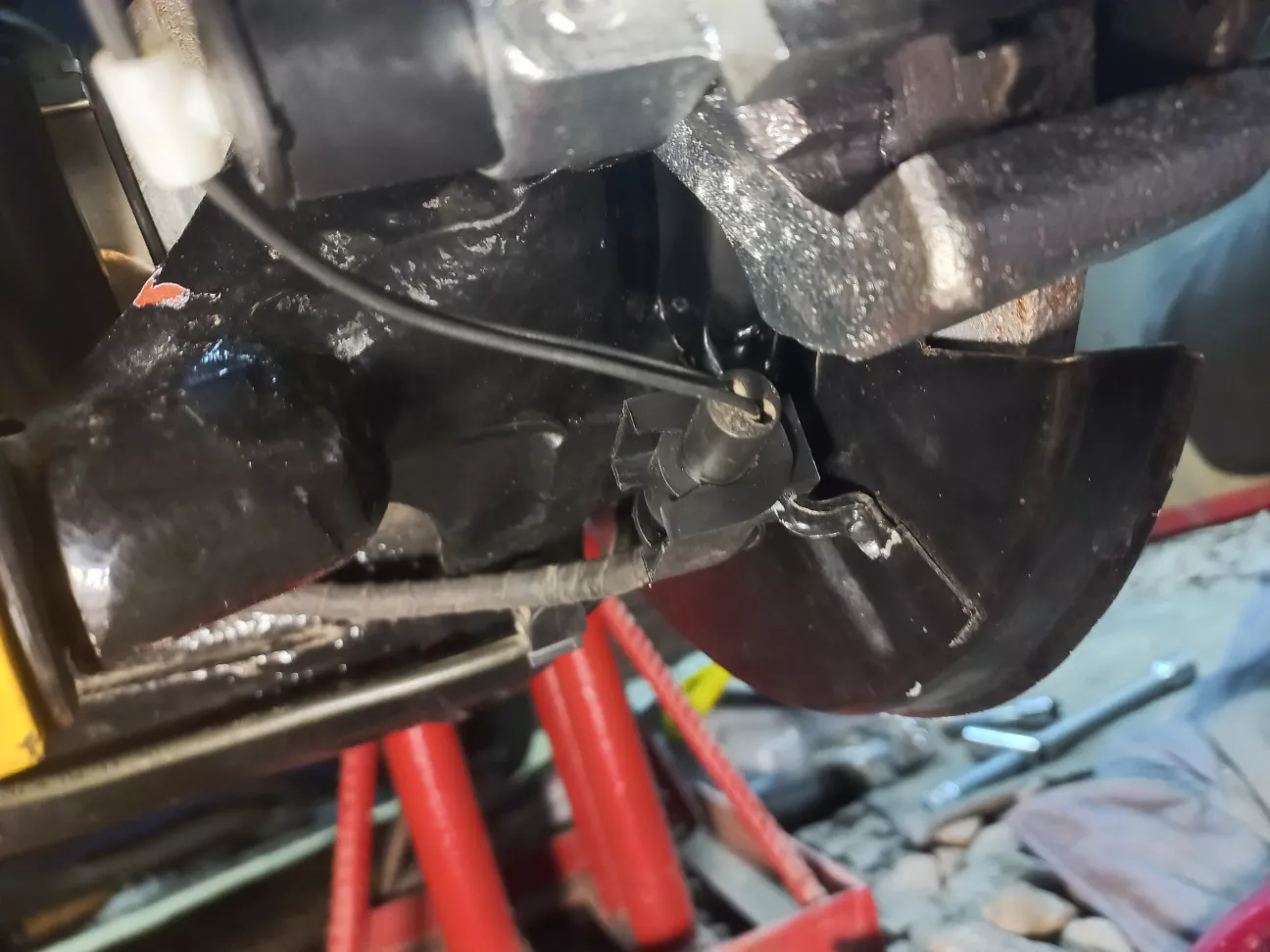

Фіксуємо петлю пластикового кронштейна на роз'ємі кузовної проводки.


Обробляємо контакти спеціальним спреєм, підключаємо датчик та фіксуємо роз'єм в кронштейні.

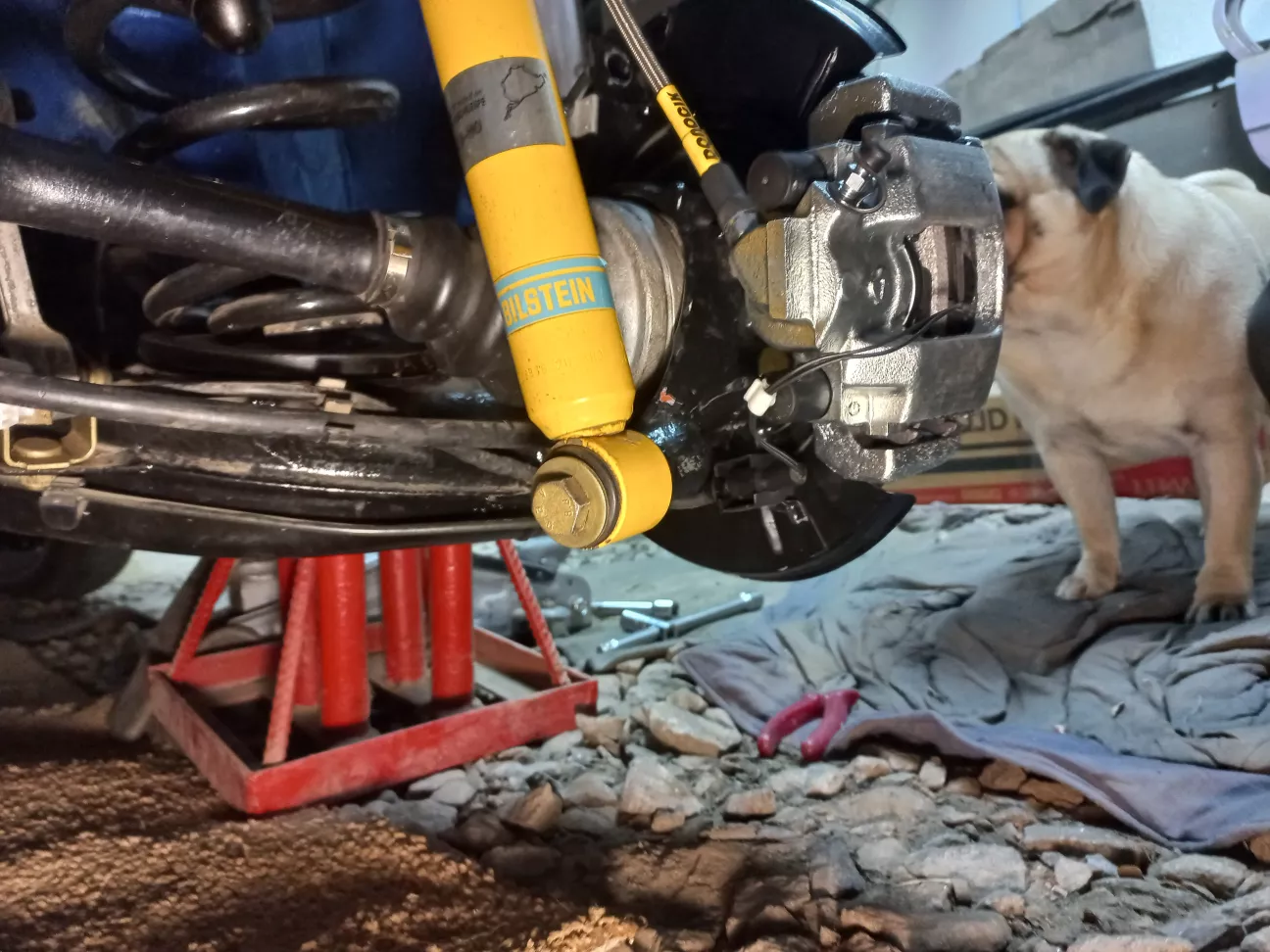

Кронштейн надіваємо на спеціальний гачок на захисному кожусі гальмівного диску. Провід датчика фіксуємо в кліпсу на нижній пробці, щоб він не терся об колісний диск.
