KIA Sorento (2G) (Sorento)

Встановлення фаркопа

Я їжджу на KIA Sorento (2G), Volkswagen Golf Mk6
Первомайськ, Україна

Встановив фаркоп, цей допис мав бути рік назад, але не було часу всім цим займатись, нарешті руки дійшли.

Замовив:

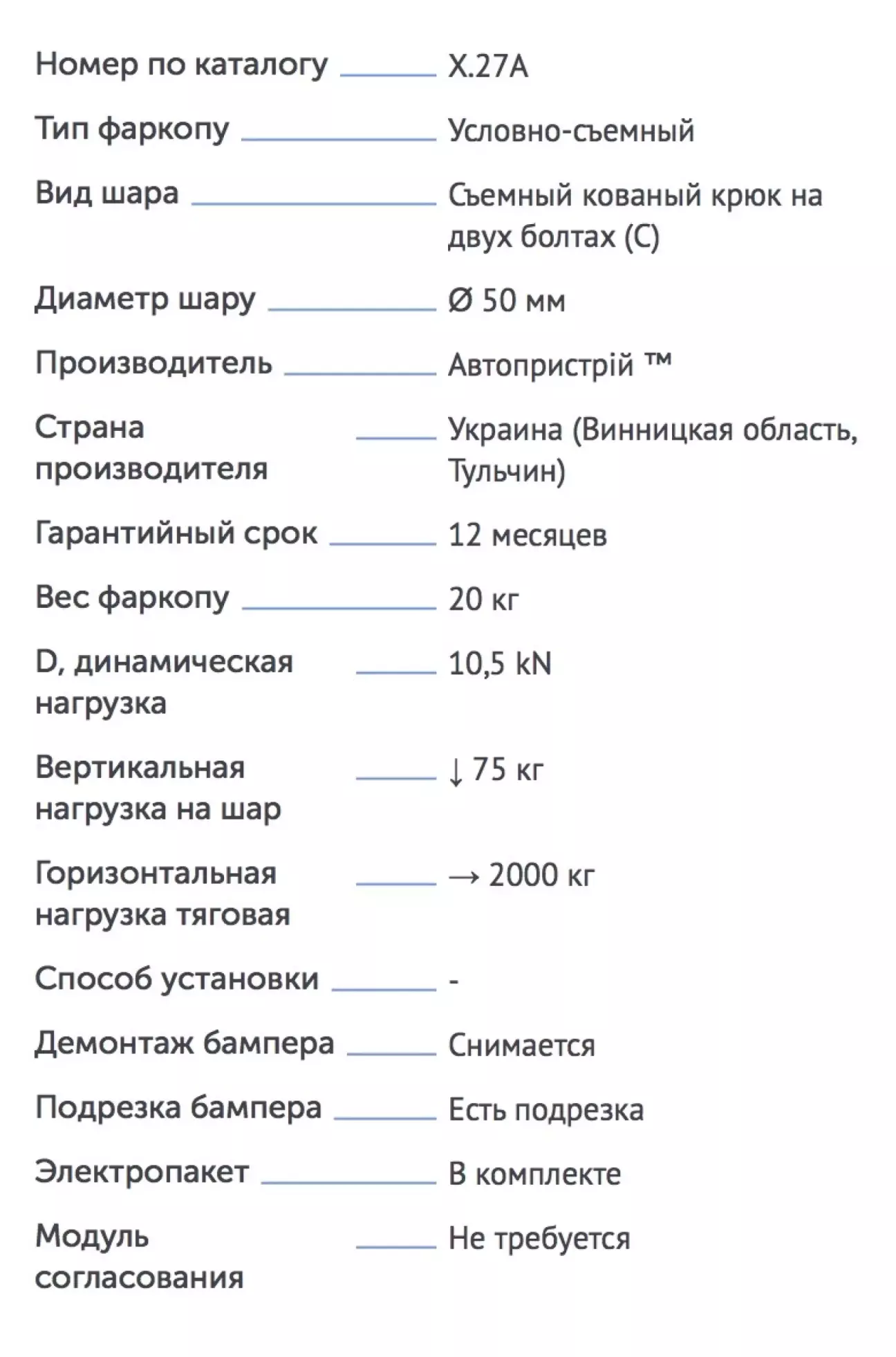

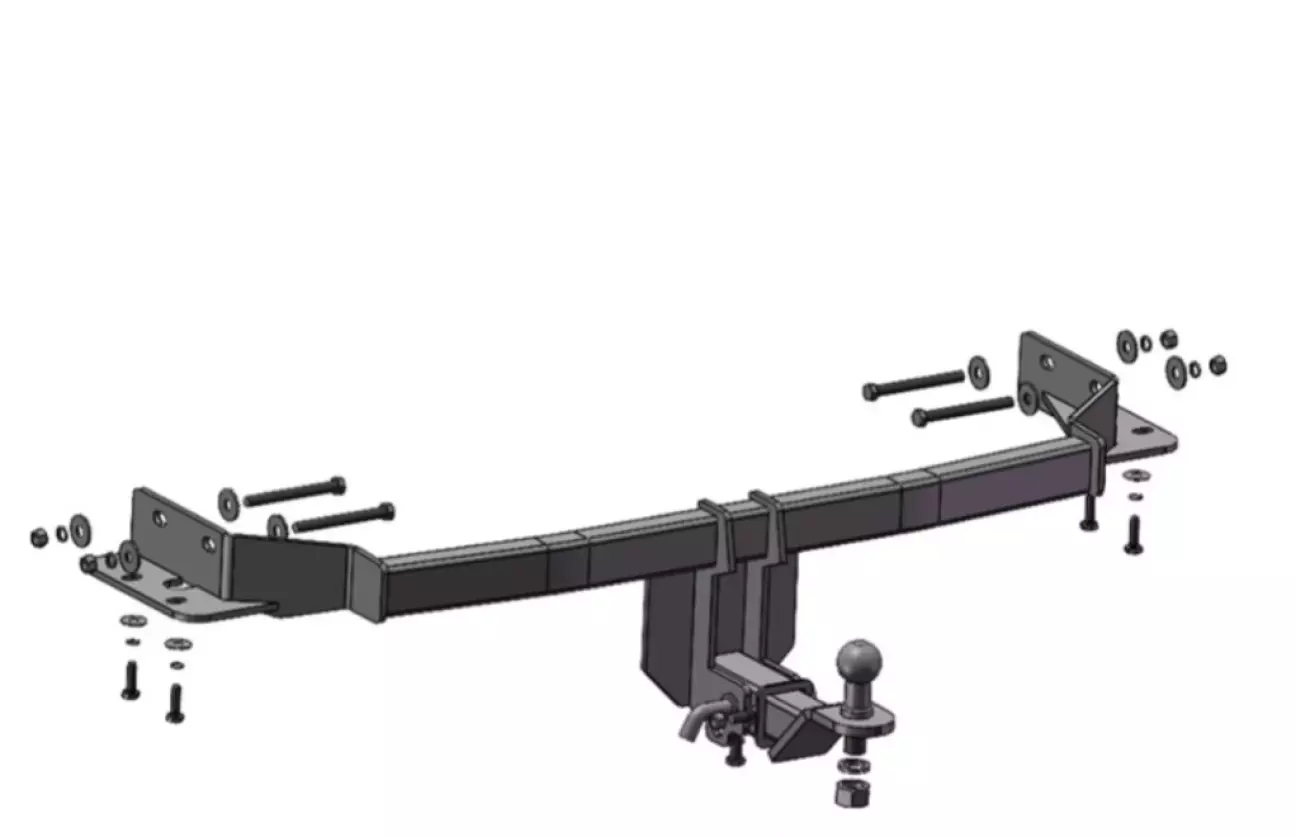

Фаркоп зйомний під квадрат «Автопристрій»

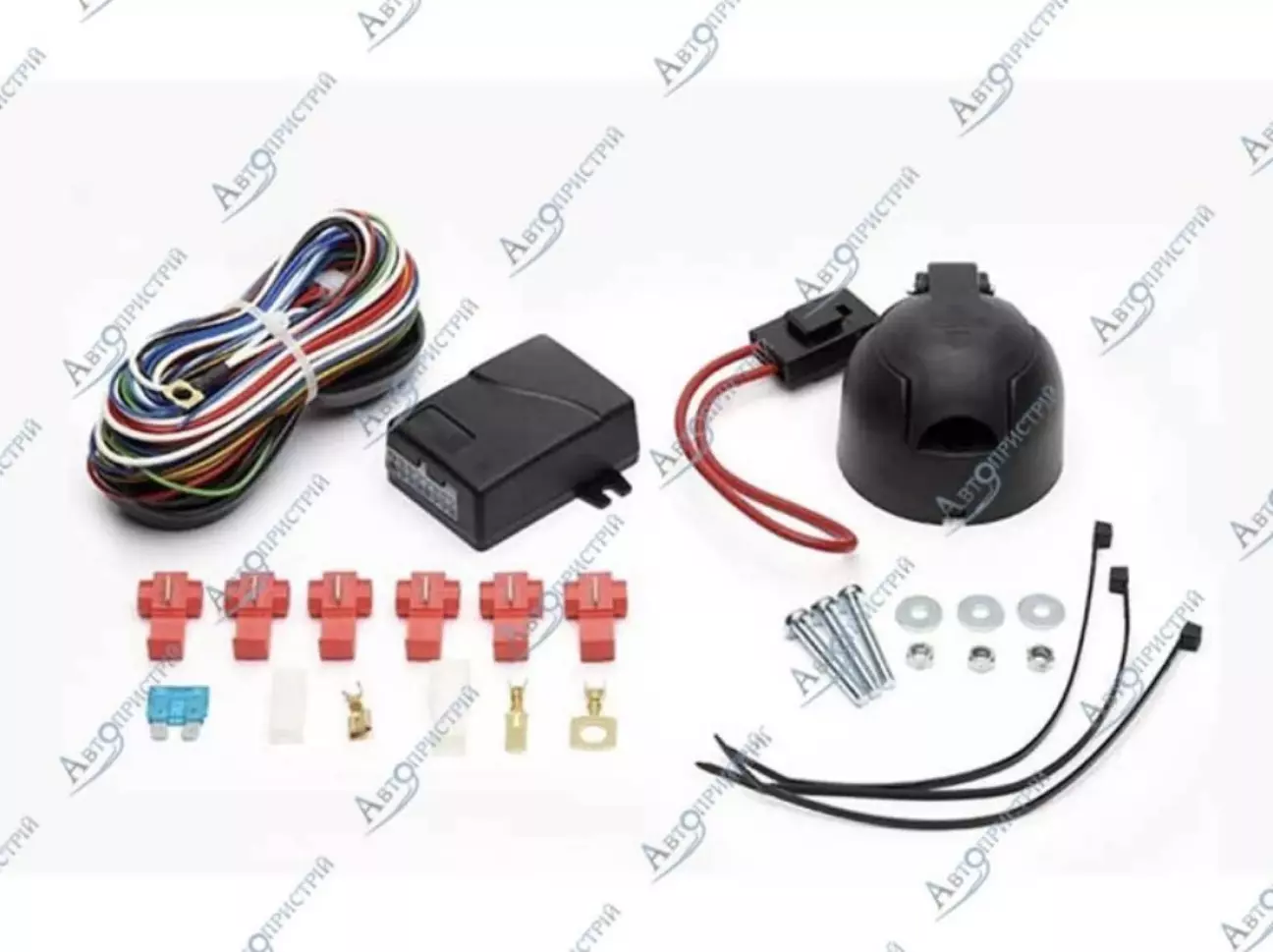

Модуль узгодження UniKIT 1L - універсальний

В характеристиках пишуть, що модуль узгодження не треба, але є нюанси коли його бажано ставити, один з них це коли у вас світлодіодні ліхтарі, або система яка бачить перегорівші лампи і видає помилку бо змінився опір

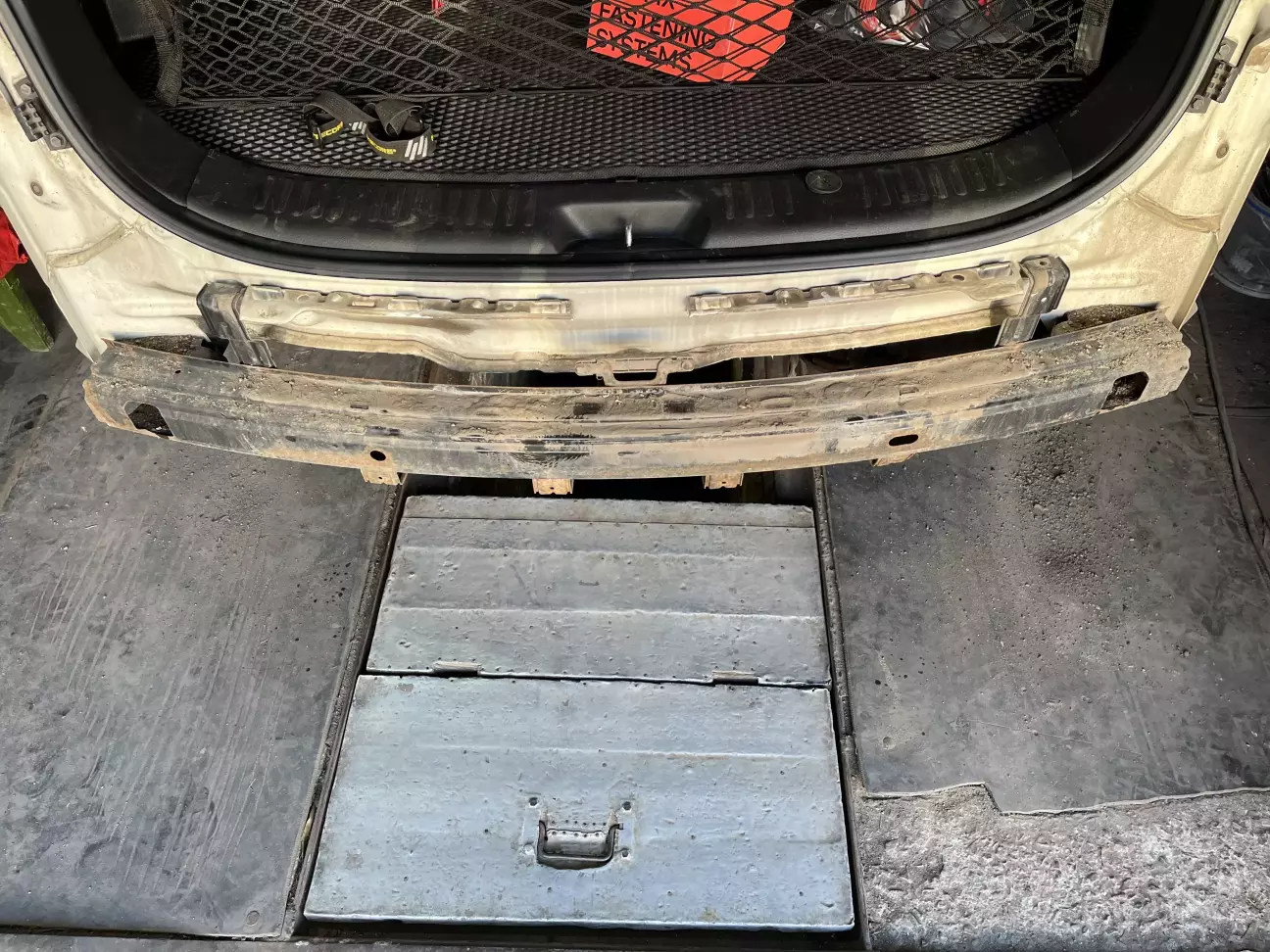

Для встановлення, потрібно зняти бампер та підсилювач

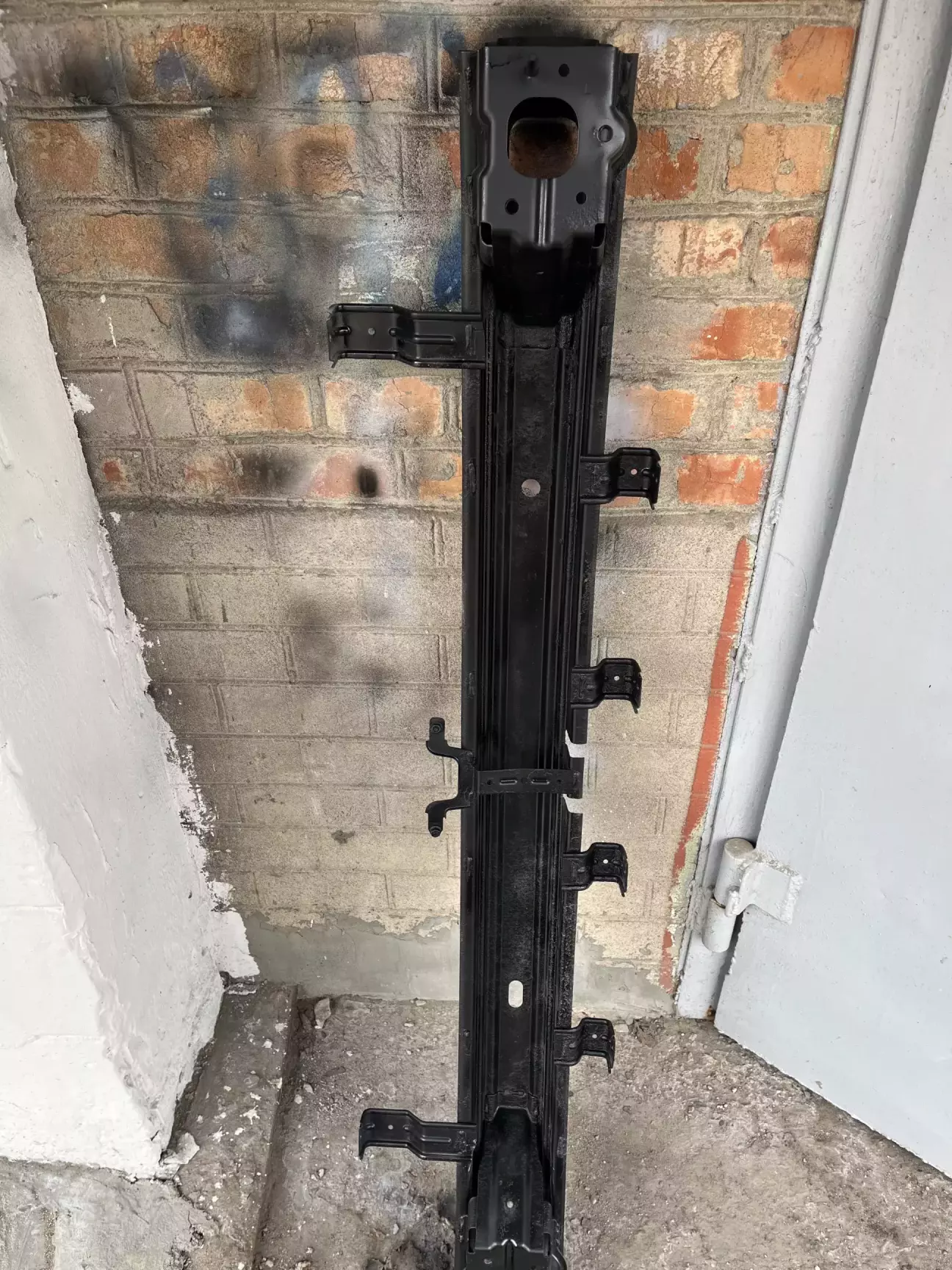

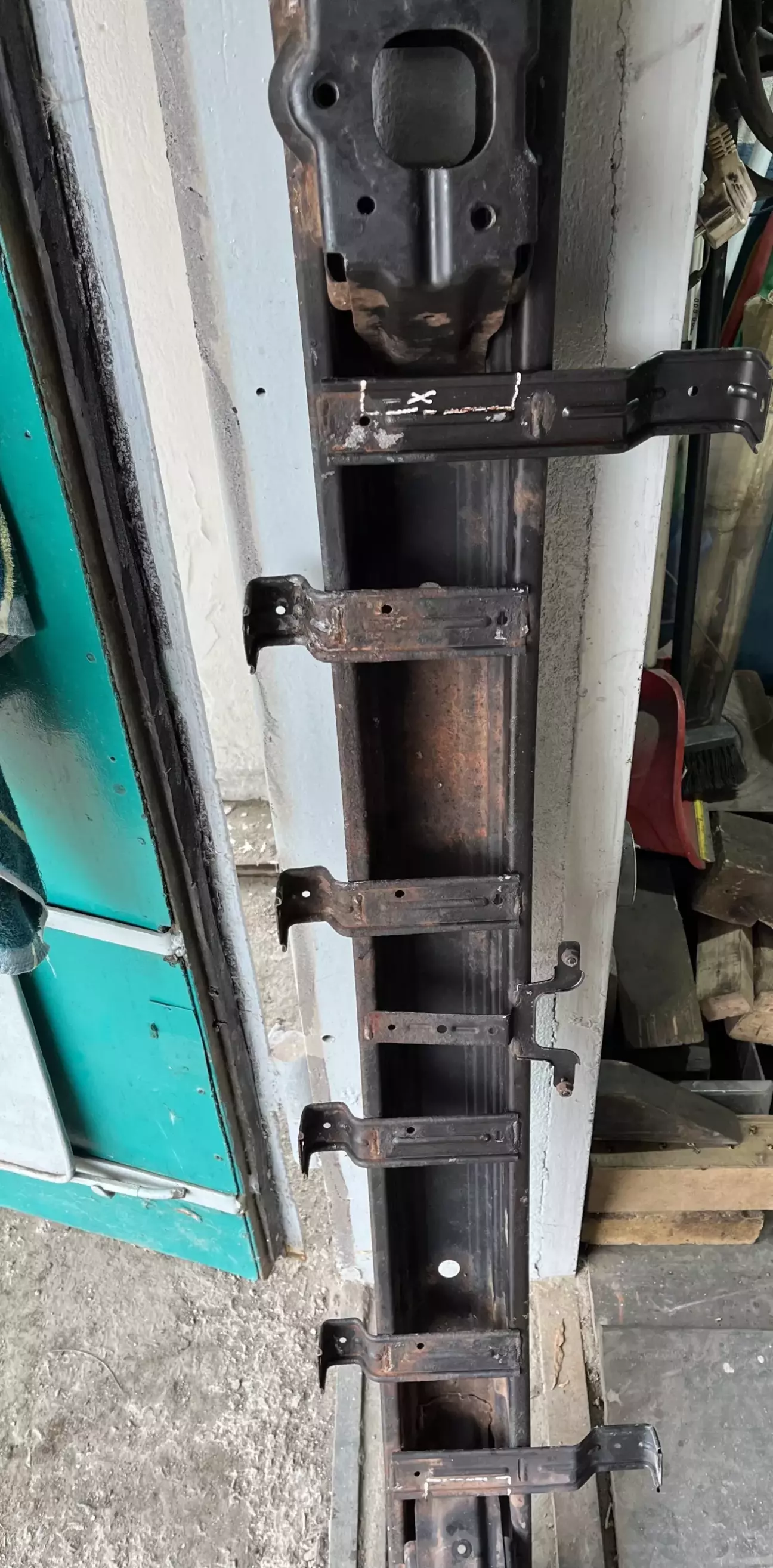

Підсилювач знятий, в ньому потрібно зрізати перемички, і він заважає встановленню фаркопа або потрібно знімати глушник

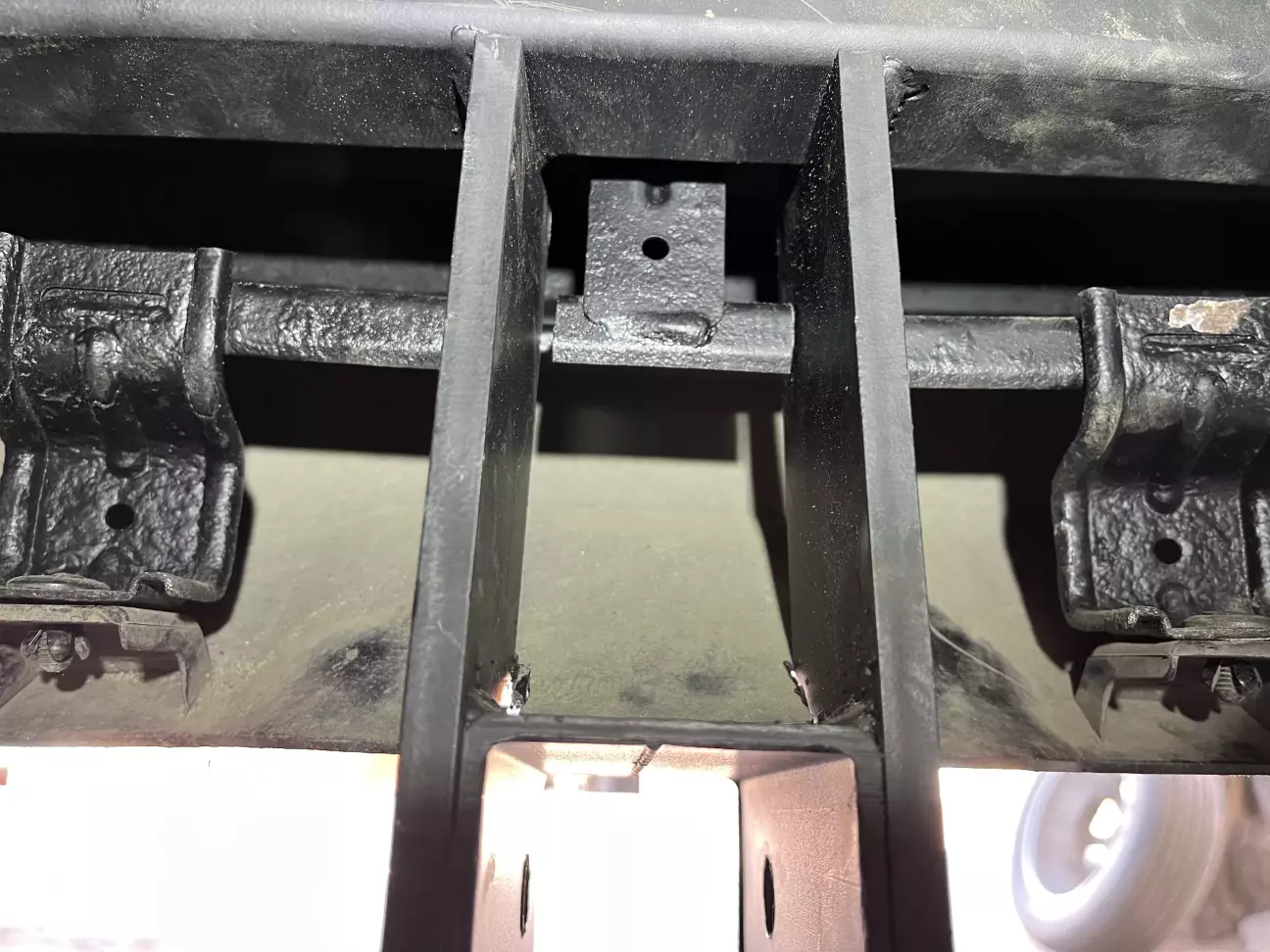

Вирізав 6 перемичок, центральну залишив вона не заважає, перевага подібних фаркопів, що підсилювач залишається на місці разом з кріпленнями бампера 6 шт. та кріпленням для датчика без ключового доступу.

Фаркоп встановлено, далі потрібно по місцю приміряти підсилювач та зробити два прорізи у ньому і так само у бампері

Бампер підрізав канцелярським ножем який грів газовим пальником

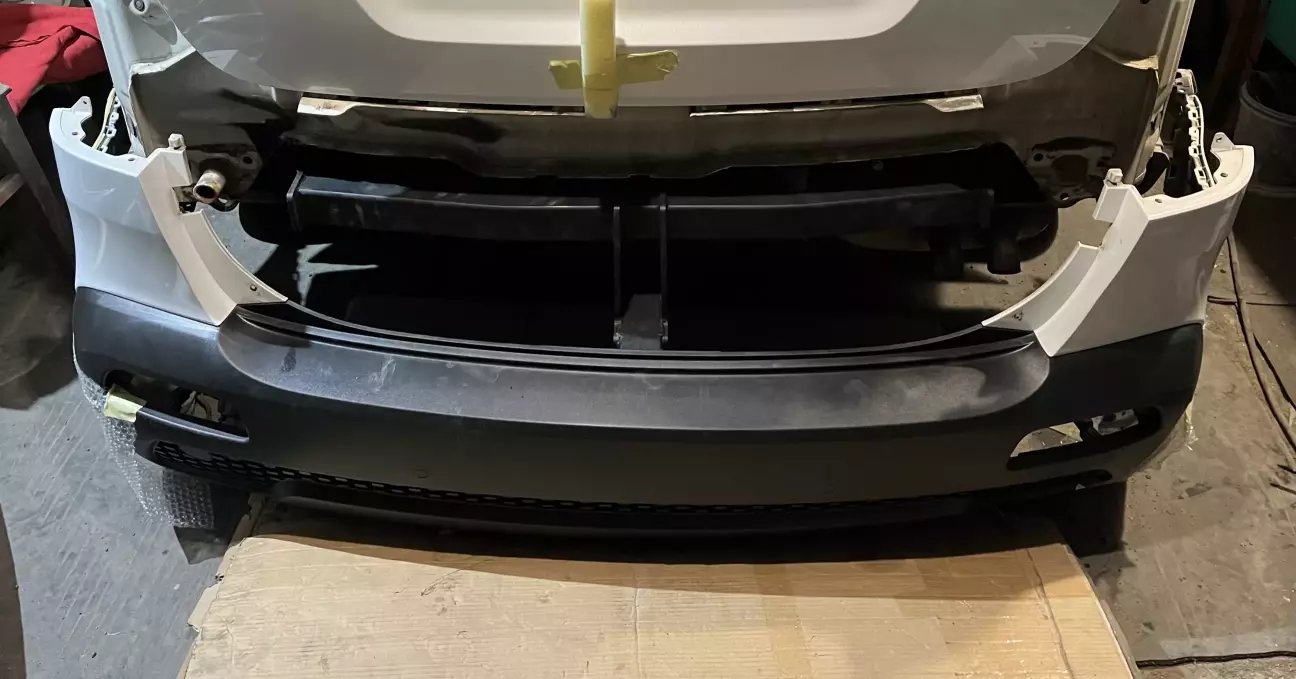

Зовні нічого не видно

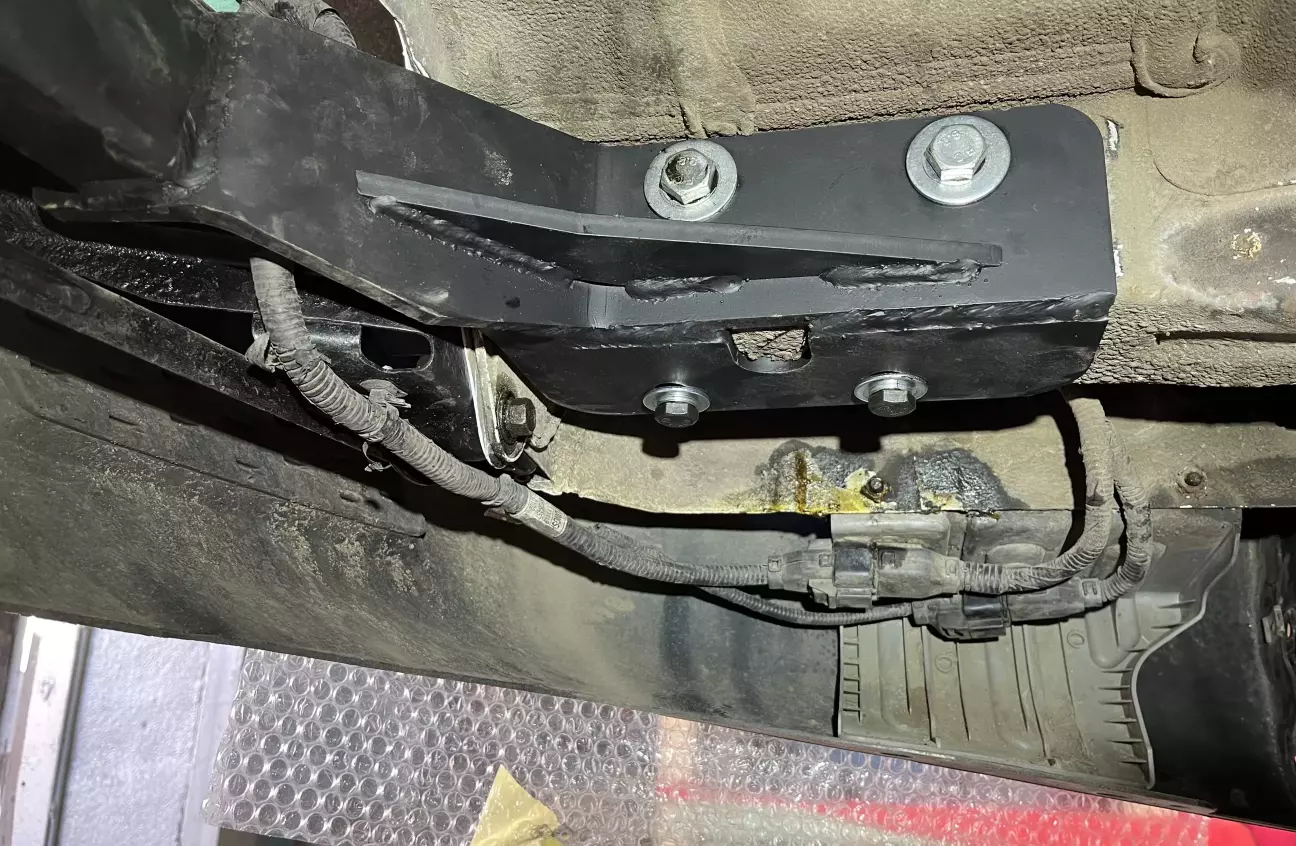

Кріпиться з кожної сторони на 4 болти

Розетку підключав пізніше, бо потрібно розібрати обшивку багажника, закріпити модуль узгодження і до нього підʼєднати проводку від коси авто, вивести джгут проводів для розетки під бампер (зроби це через заглушку для проводки парктроників).

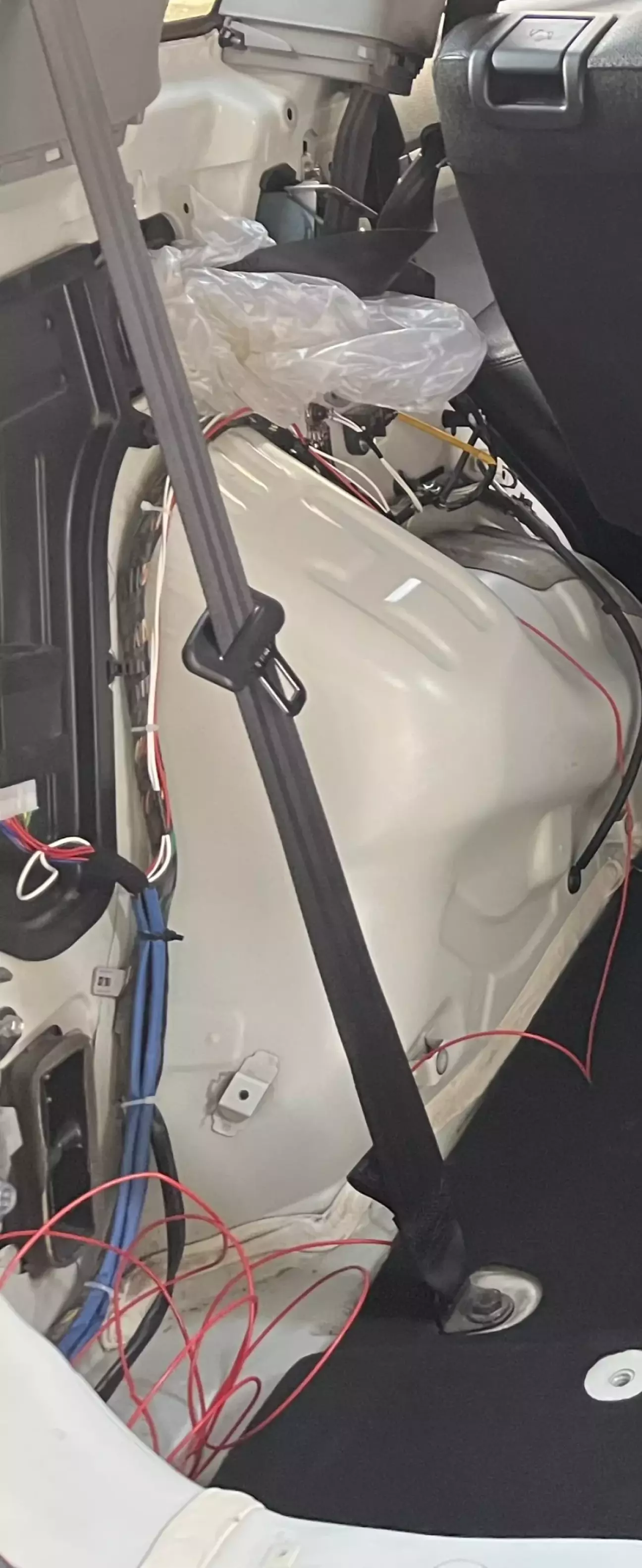

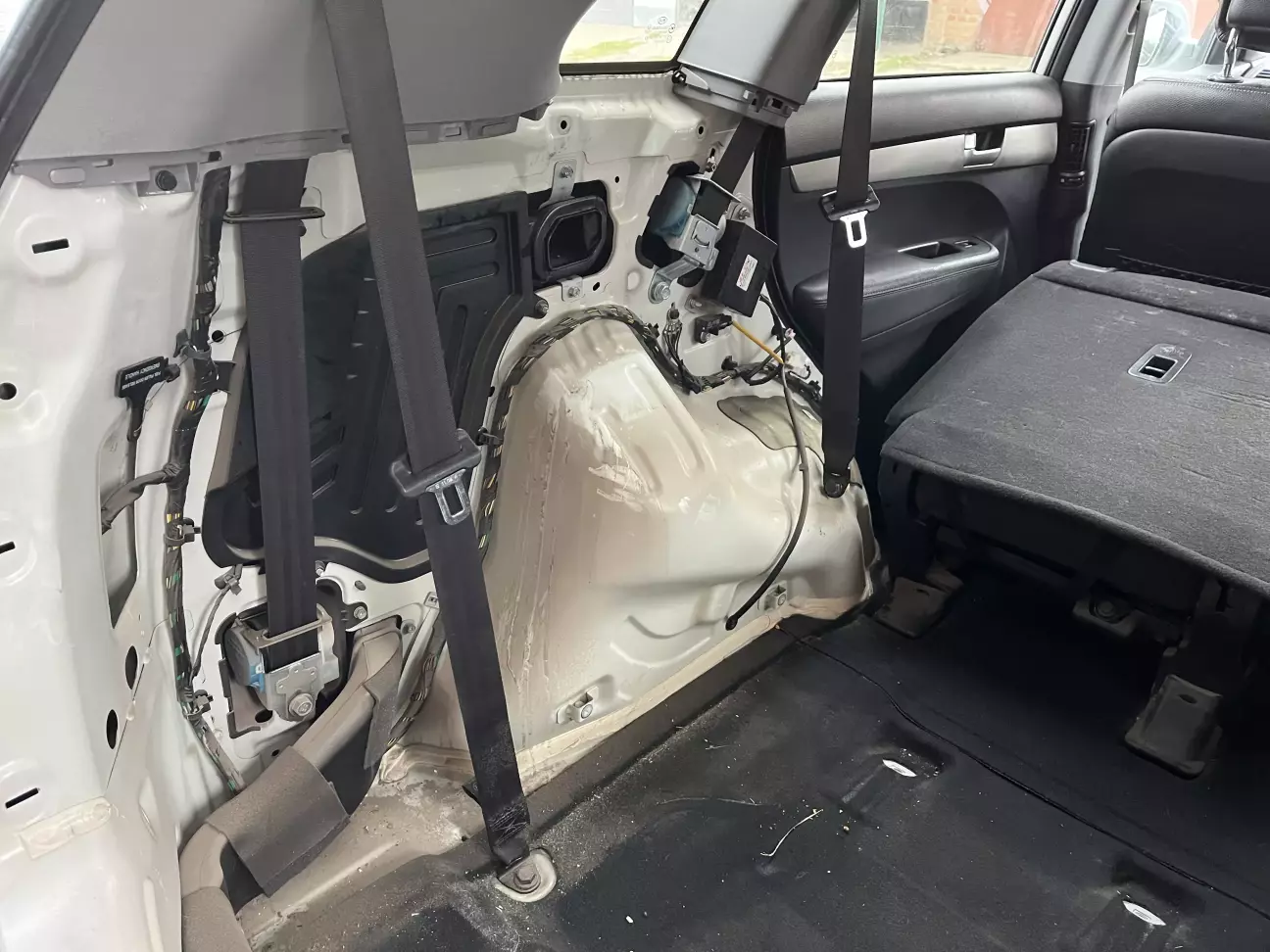

Розібрав багажник, на пластикову заглушку встановив модуль (на її місці може стояти заводський Саб у деяких комплектаціях) *Щоб зняти бічні панелі потрібно відкрутити паски безпеки заднього ряду, там болти під ключ на 16, докупив собі ключ рожково-накидний з тріскачкою

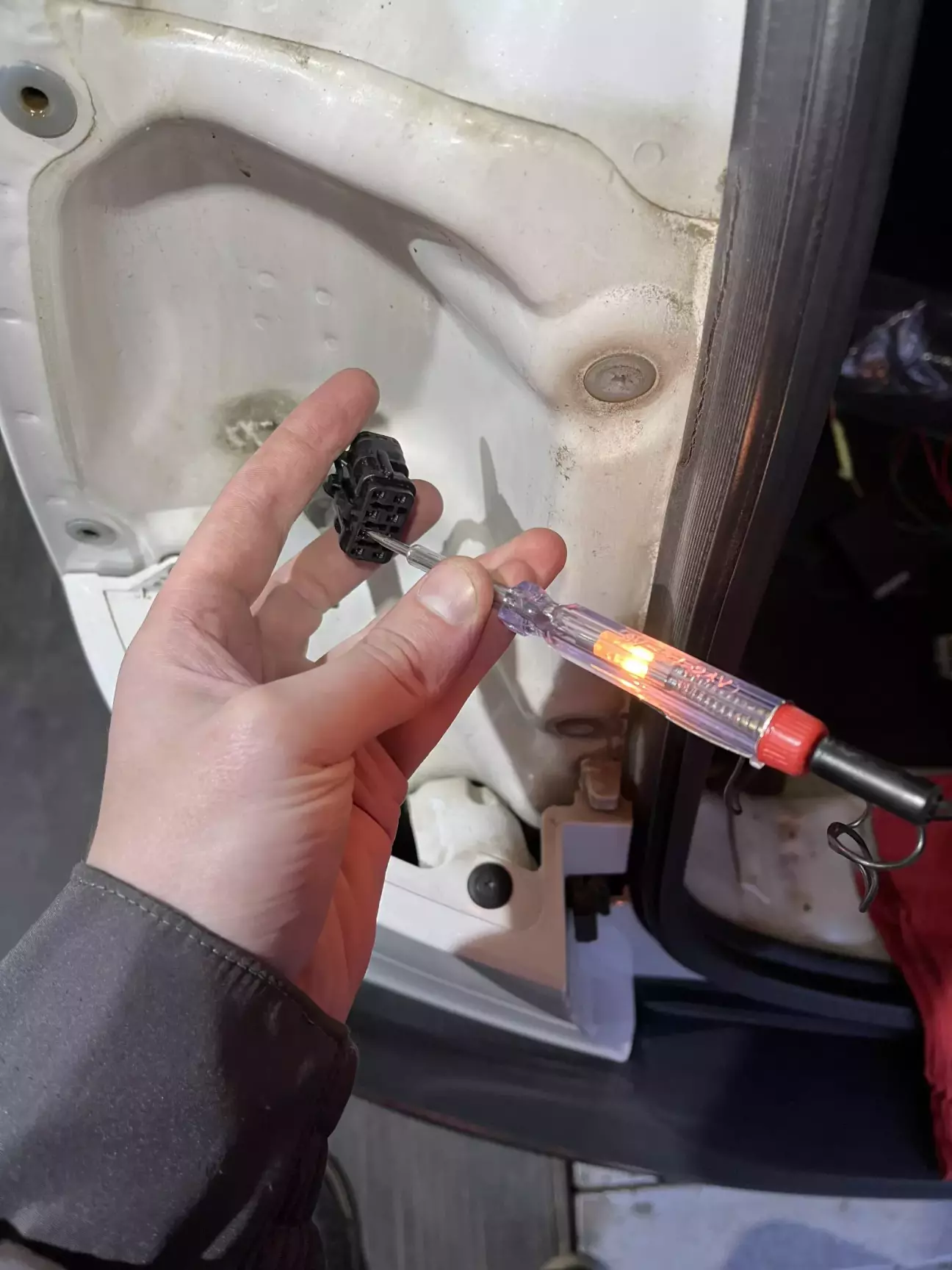

За допомогою контрольки знайшов через фішку ліхтарів потрібні дроти

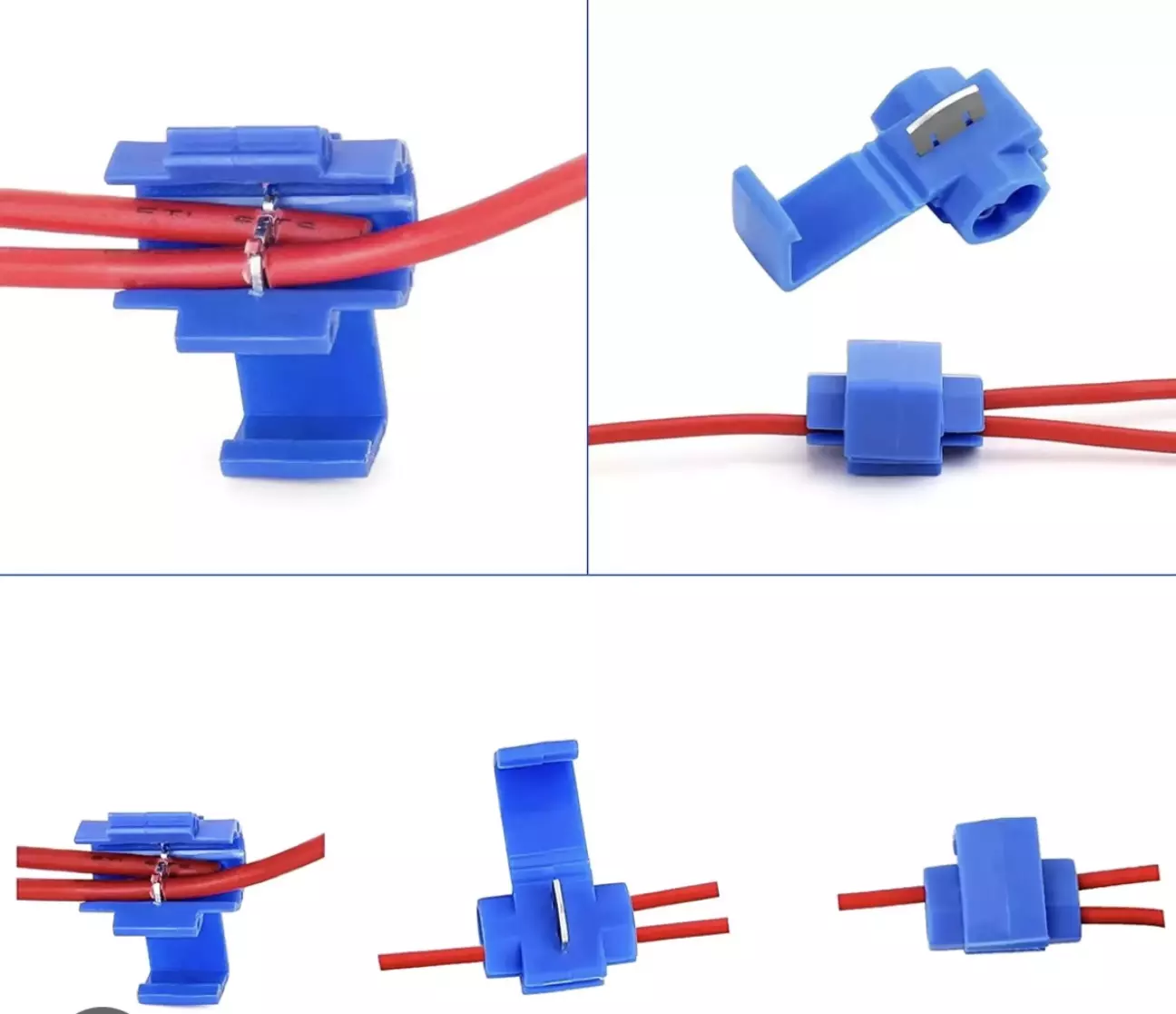

Для підʼєднання проводів до штатної проводки у комплекті були ось такі зʼєднувачі, назви є різні «коннектор прокалывающий, клемма самозажимная» і тд.

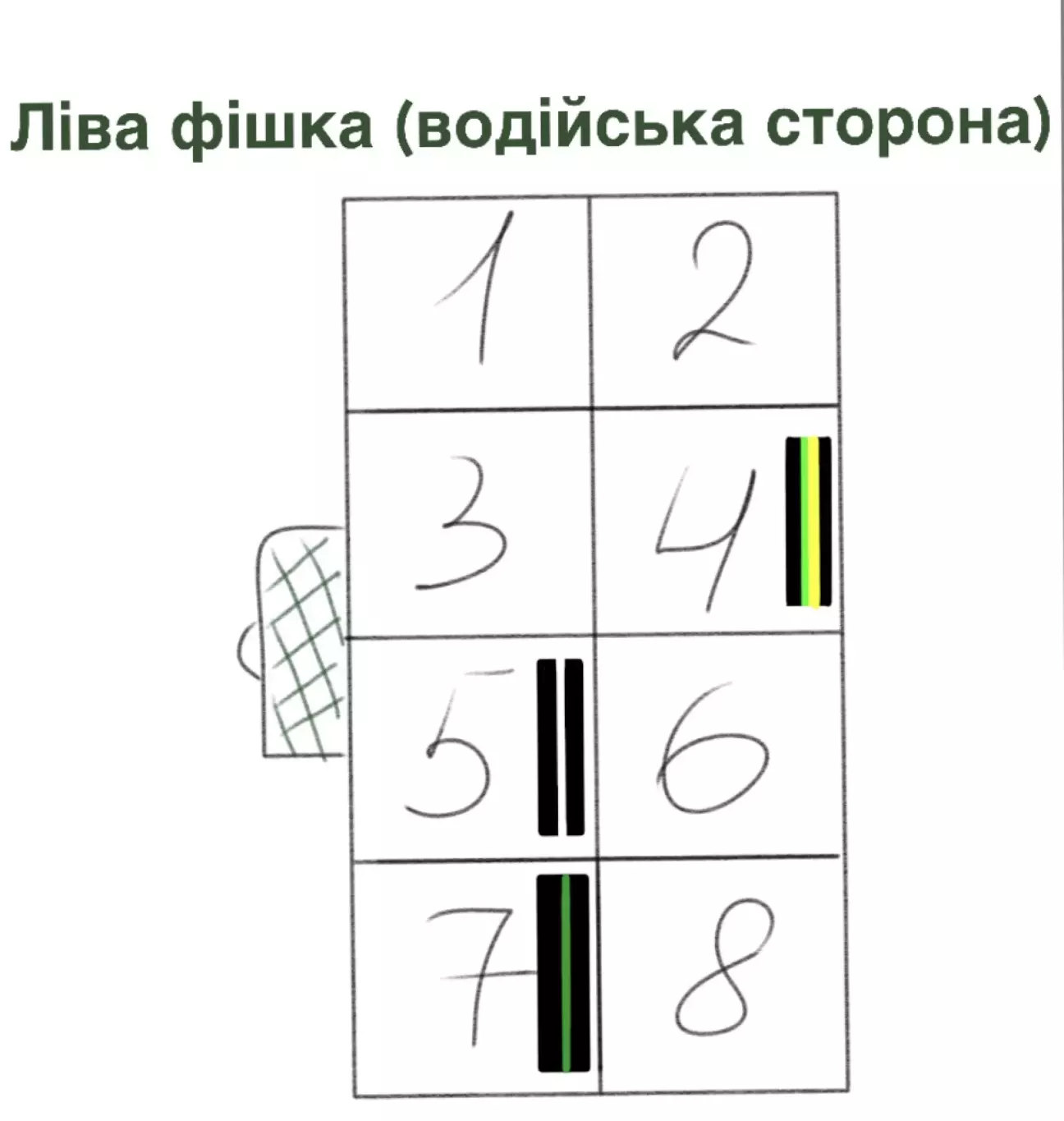

Контакти у фішці задніх ліхтарів і відповідність до дротів які йдуть в салоні 4) Габарит лівий - жовто/зелений провід 5) Лівий поворот - білий провід 7) Стоп - зелений провід

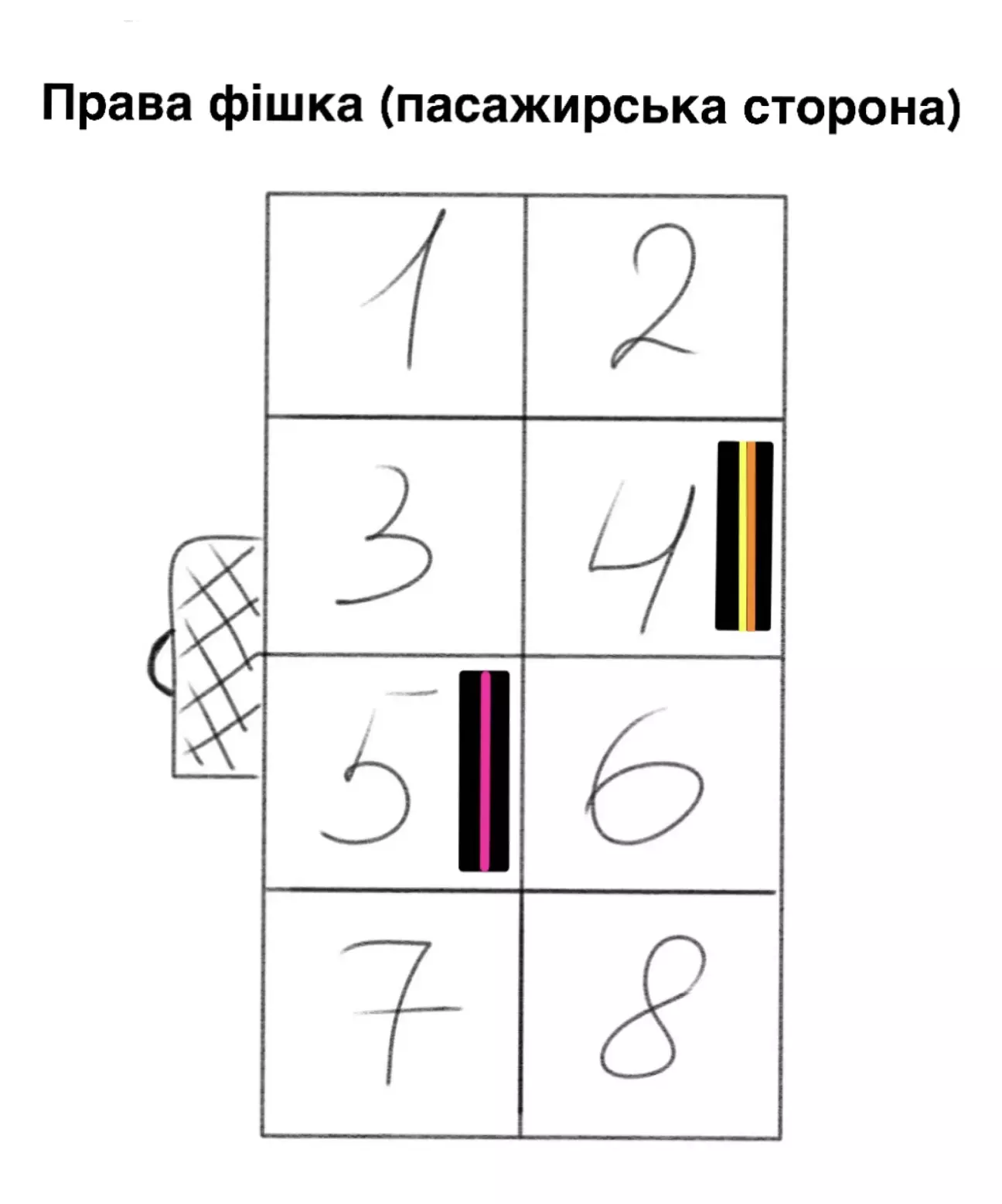

Правий ліхтар відповідно 4) Габарит правий - жовто/помаранчевий 5) Поворот правий - світло рожевий

Забув зробити фото в кінці як все підключив, червоний провід це Плюс до АКБ але я підʼєднав до блока запобіжників

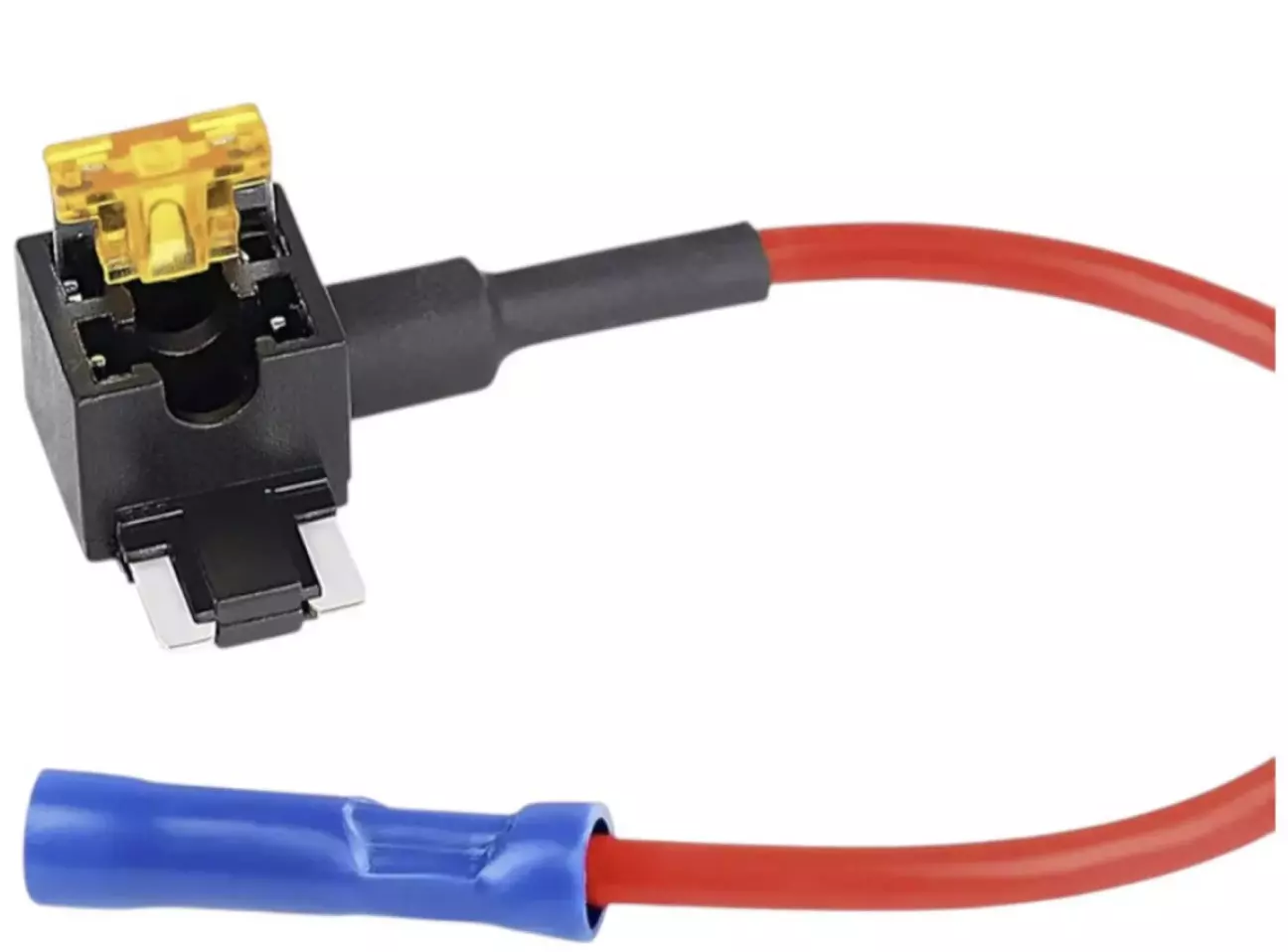

Плюс підʼєднав через такий розгалуджувач запобіжника (micro)

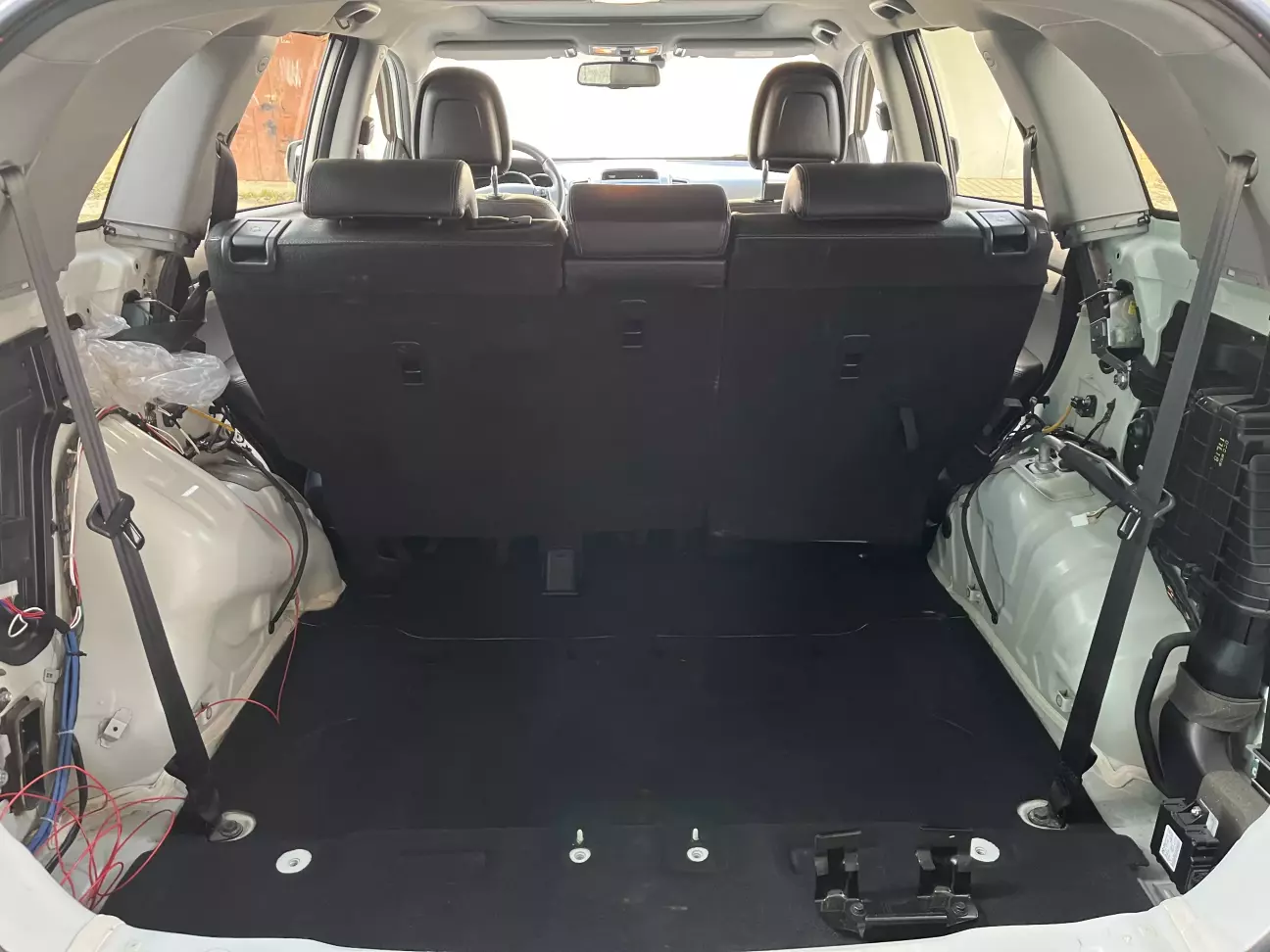

Перед збиранням салону віддав на мийку, бічні пластикові карти проклеїв шумкою та антискрипом

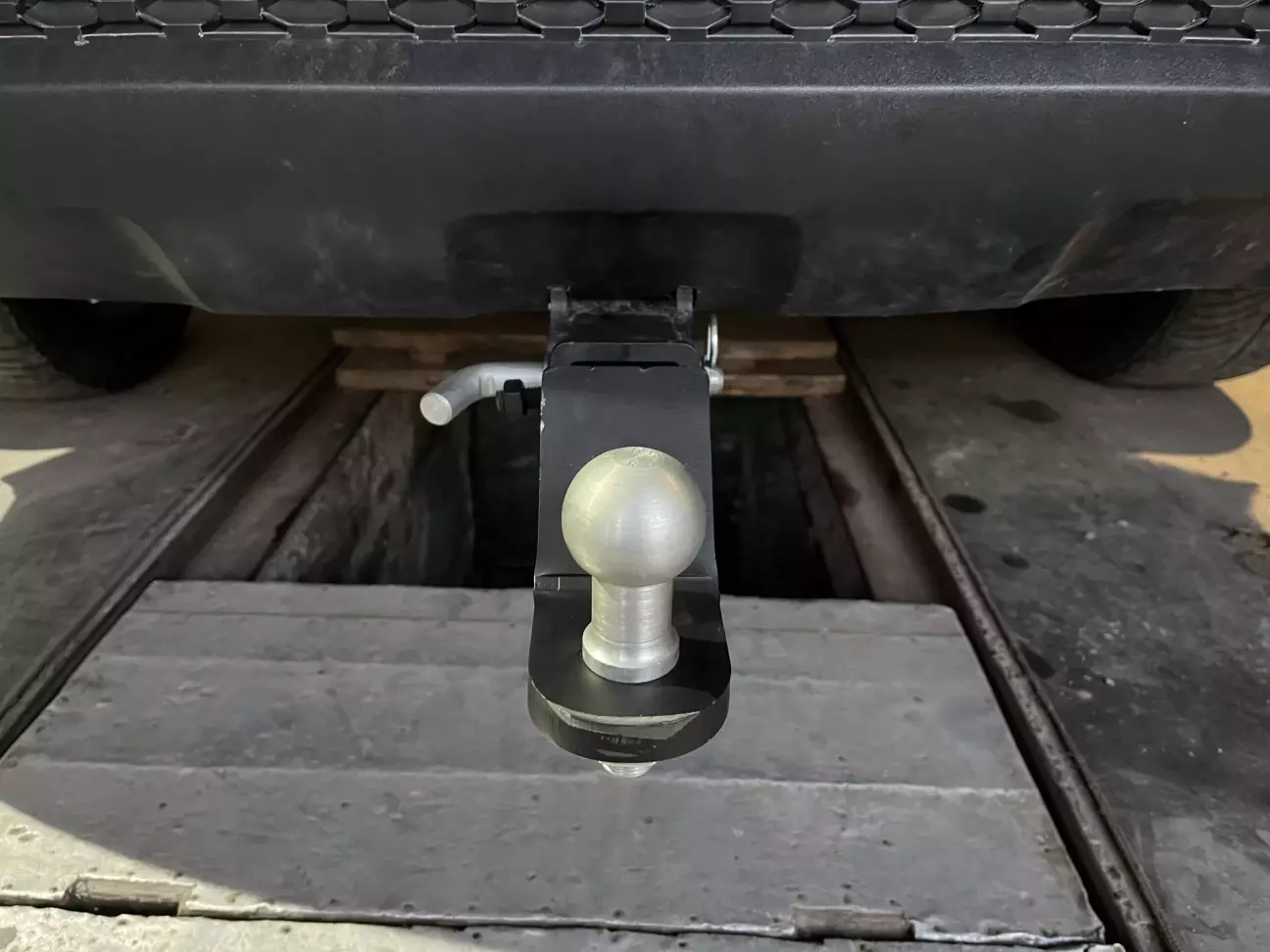

Фінальний результат. Вже проїхався з причепом, брав щоб переробити вилку під нову розетку, бо до цього його тягали жигулями і проводка не збігається. Також замовив заглушку з Алі, щоб все було по феншую.

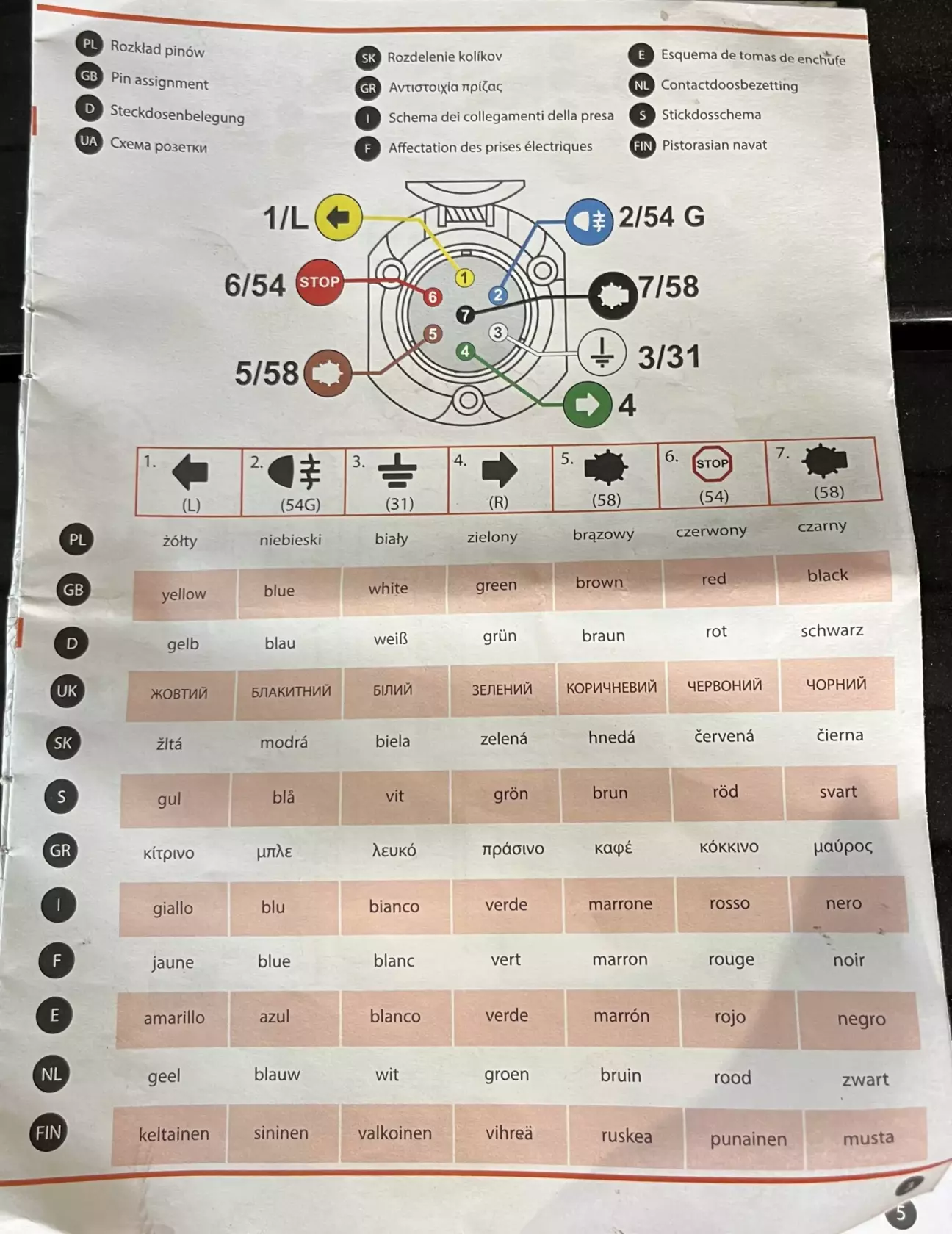

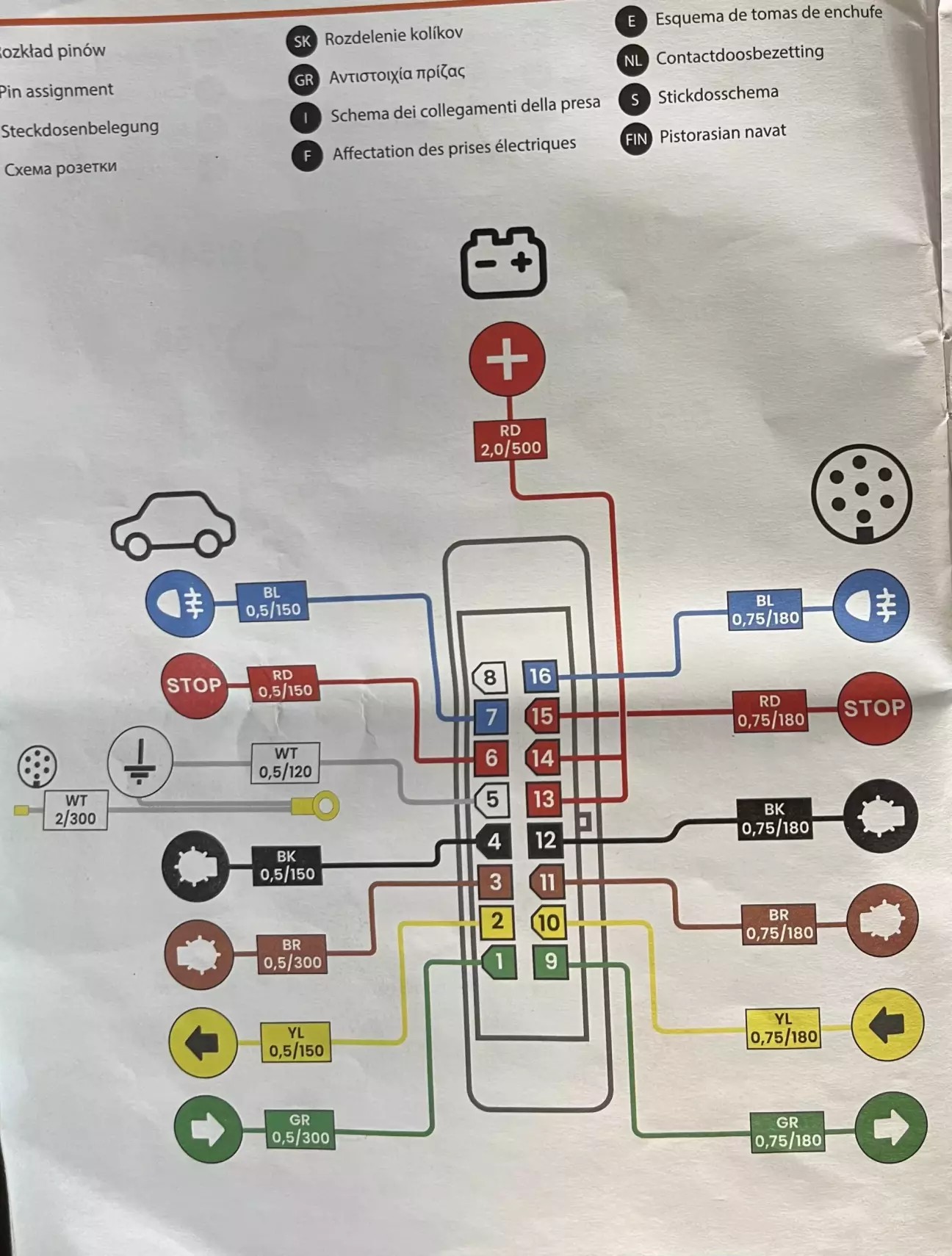

Залишу тут фото схем підключення розетки

Реклама

Ремонт та обслуговування системи кондиціювання

#Sorento , ##kia , ##Hyundai , #Фаркоп

Ціна питання 6000 UAH, Пробіг 193000 км.

Опубліковано: 16 липня 22:50
