S302a - Система аварійної сигналізації

Давно хотів додати штатну сигналізацію тим паче вона не тяжка в установці. І от попався мені комплект з виплетеною проводкою за смішні гроші.

В комплект входить: блок з ультразвуковим датчиком, блок сирени, дзеркало з діодом, датчик відкривання капота, проводка.

Для блока з УЗ датчиком потрібна накладка стелі, яка її тримає. Мені достався цей блок разом з комплектом чорної стелі, хтось приклеїв до неправильної накладки.

Дзеркало прийшло з автозатемненням і діодом, але без камери автодальнього FLA. Думав зробити з 2х дзеркал одне, але розкривши донора зрозумів, що вийде не красиво бо залишаються сліди вскривання.

Тому придбав дзеркало з необхідними опціями з е70. Чому з х5, бо хотів спробувати FLA 2го покоління. Про нього розкажу в наступному дописі

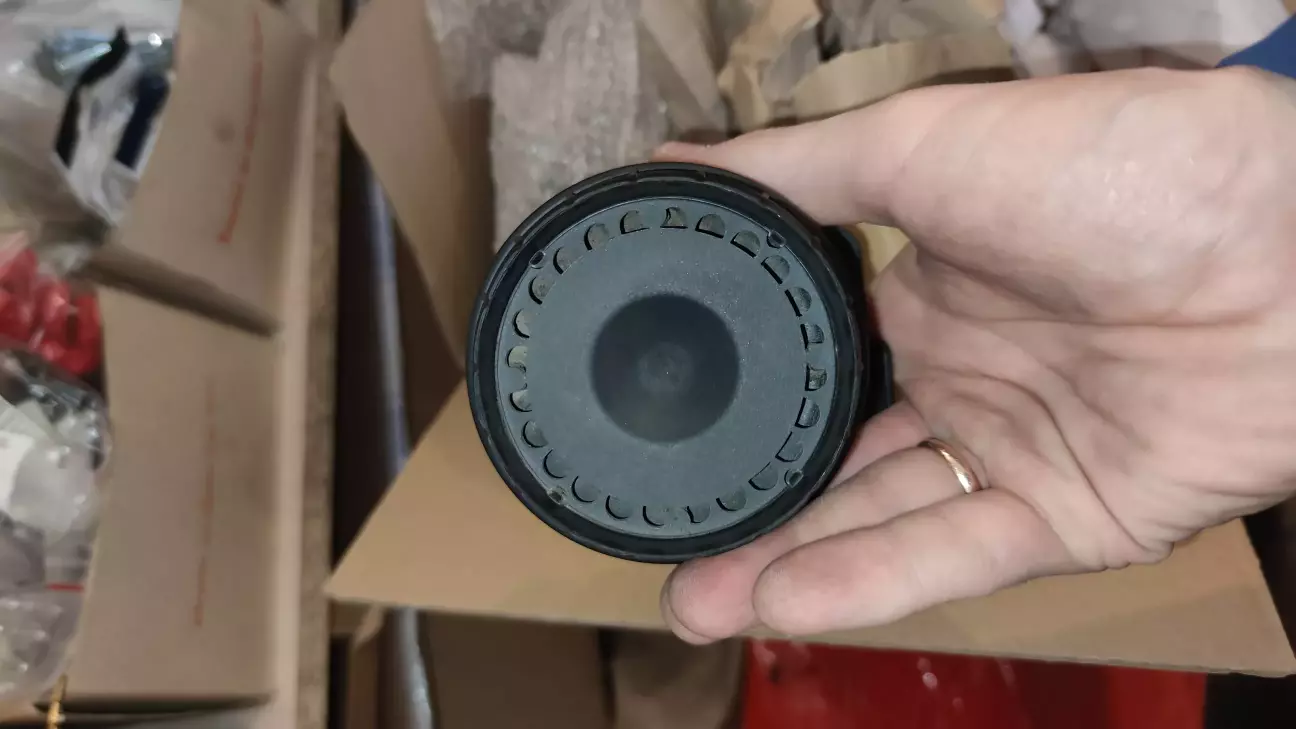

Блоки сигналізації бувають 2х типів: ранні (як я зрозумів до ~2006р) угловаті і пізні циліндричні. Всередині мають власну батарейку, щоб при від'єднанні акума могли пищати самостійно. Так от ця батарейка сідає і її потрібно міняти. Ранні блоки краще продумані бо вони розборні, пізні нормально нерозборні. Попався такий, але поки помилки по розряду нема.

Підключення

Живлення 2х блоків з блоку запобіжників в багажнику, мінус за спинкою задніх пасажирів справа. Також між ними своя шина даних один провод.

До блоку з УЗ датчиком приходить кан шина, береться над правим козирьком по стоку, я взяв через подвоювач з дзеркала, щоб не знімати стелю.

Також до дзеркала йде 2 провода на сигнальний світлодіод, спільний плюс і управління з блока.

Контакт капота йде в cas і один провод мінус. Поки не ставив, працює без помилок.

Провода на блок сирени йдуть через заглушку в правій арці, разом з іншими проводами абс, датчика положення кузова і зносу колодок.

Блок кріпиться до підсилювача бампера. Поставити його на місце не знімаючи бампер ще та задача, але вийшло.

Зняв підкрилок відмив усе, підфарбував місця корозії. На підкрилок наклеїв листи вібррізоляції, щоб було.

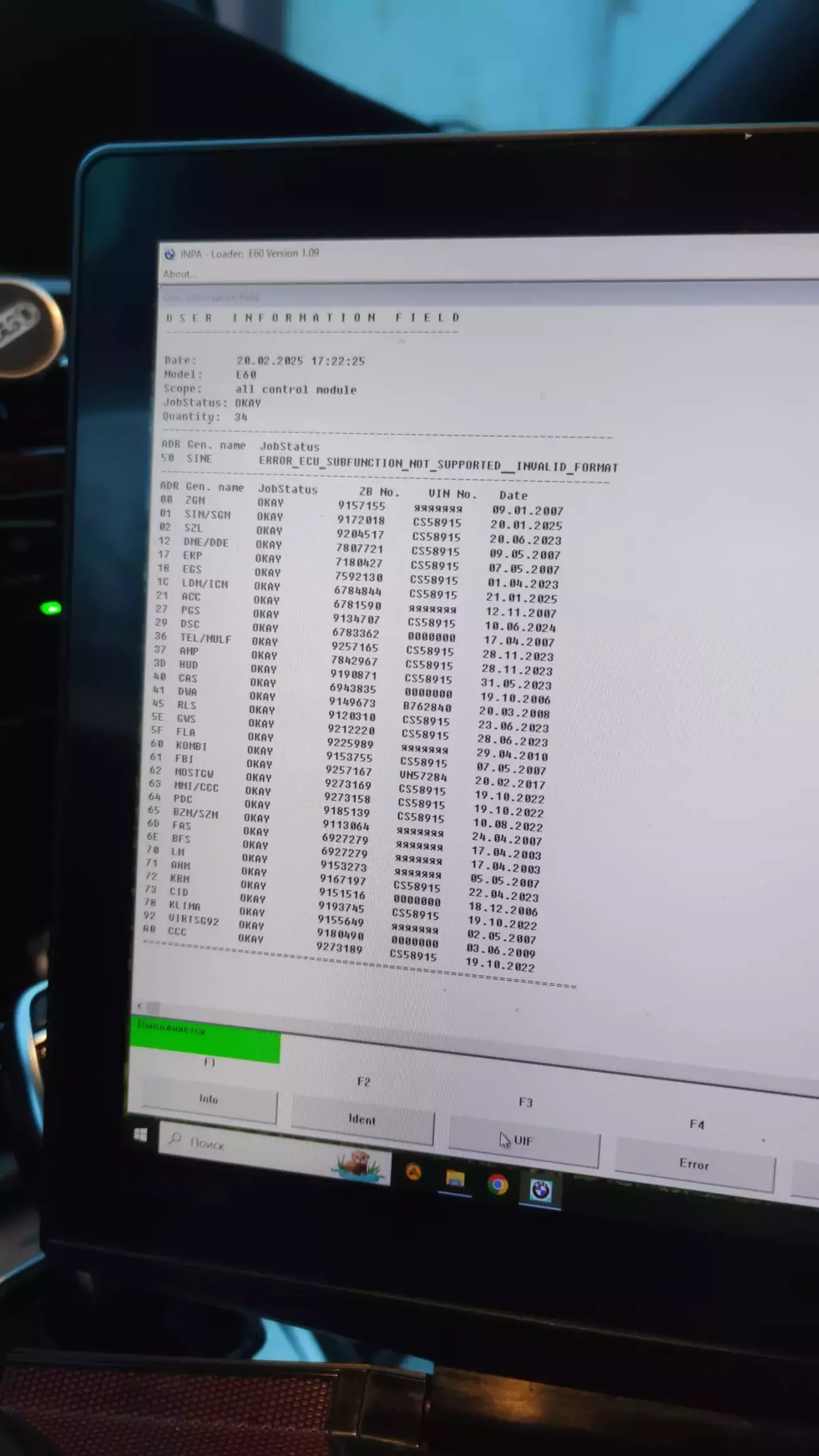

Перепрошив блок з УЗ датчиком щоб прописався мій vin. Шнурок дкан не справився, вивалив помилку під час запису, прийшлось доставати айком.

Блок сирени не прошивається, бо не з'єднаний з кан шиною як я розумію, але кодувати його можна.

Додав опцію 302, закодував блоки DWAI та DWAS. Активував біп при відкриванні/закриванні в блоках DWAI i CIC. Ps закривання вимкнув - набридло.

Доречі, хто знає як поміняти vin в модулі телематики комбокса FBI напишіть мені.

Ну і все працює, бікає. Спрацьовує коли відкриваєш ключом багажник, піддомкрачуєш авто, від'єднуєш акум, знімаєш фішку з сирени, рухаєшся в салоні при замкнутому авто.

На цьому все, далі установка fla R.
