XX.XX Upgrade Honda Premium Audio System to Acura ELS. Part 1. Scheme & pinout

Вітаю👋

Базова інформація тут

У цьому записі розглядаємо не повноцінний інстал а лише часткову заміну

В моєму Акорді встановлена Premium Audio System без навігації і її потрібно трохи апнути😀

Спершу теорія і вивчення розпіновки а потім аж практика, окей, погнали😁

Схеми буду використовувати від тієї ж Акури, бо так зручніше, та і такого мануалу на Акорд поки немає, всерівно воно все однакове

В преміум аудіо Хонди використано мікс з того ж преміуму та ЕЛС в Акури, але з урізаним звуковим наповненням

Задниця ГП ЕЛС дореста

24 пін

Фішка із живленням, виходом звукового сигналу на передні та задні динаміки окремими каналами, а не як у Хонди🤡, ну і ще всяке😁

20 пін

Тут аукс, блютуз для дзвінків і знову купа іншого😅

14 пін

в Хонди ця фішка для юсб, а тут отримуємо ще ХМ, альтернатива ауксу (якщо запрацює😬)

12 пін

Для керування гучністю підсилювача

8 пін

Присутня лише в Акурі, тут сигнал для ЕЛС на центр та саб

3 пін

Антена, відрізняється від Хонди

Тепер переходимо до панелі керування

Пінаут

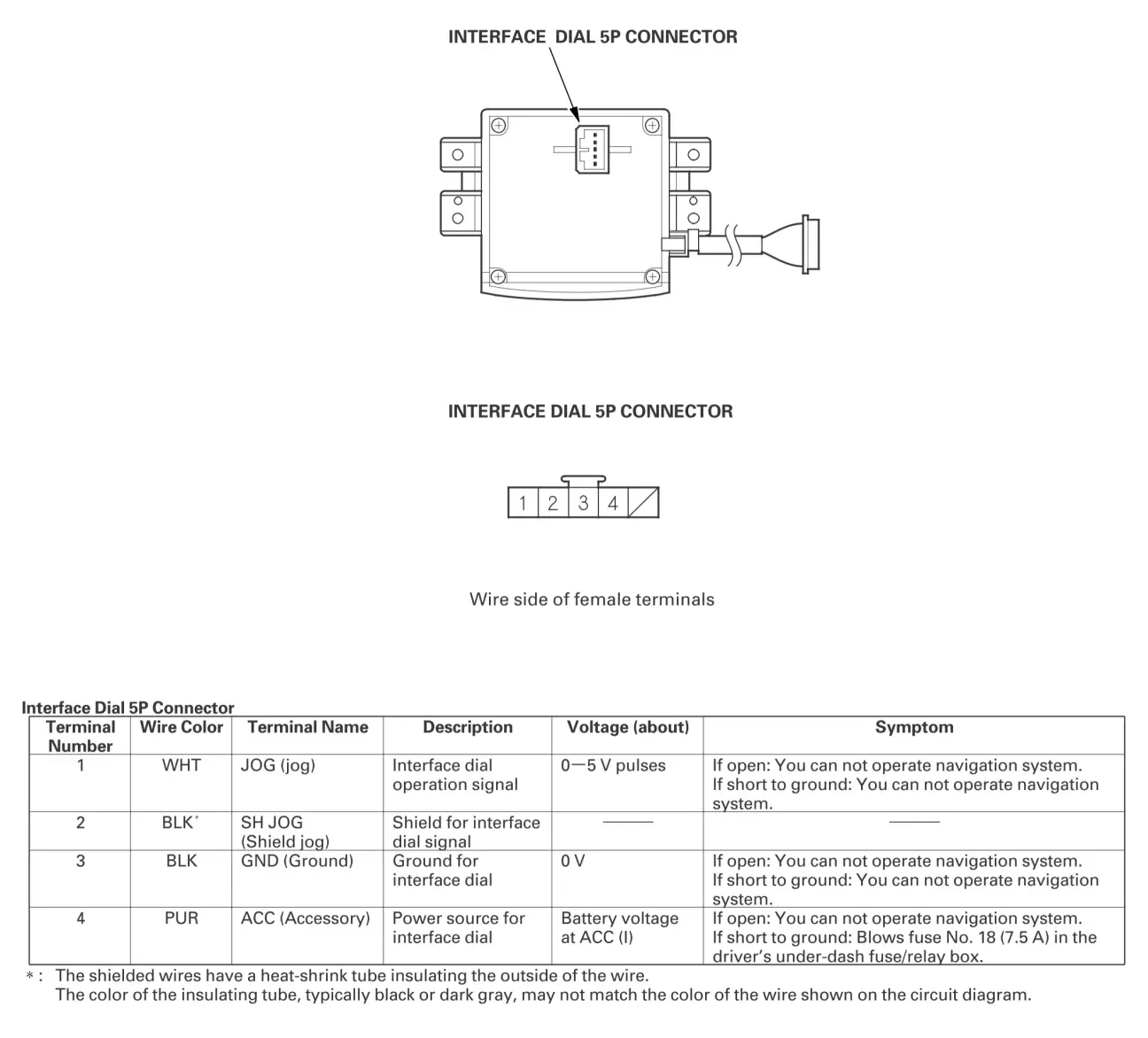

Джойстик

Підсилювач з ЕЛС

28 пін

Вхідна сигнальна фішка

18 пін

Вихідна фішки на динаміки, 1 в 1 як в Акорда

Модуль ХМ

Його розпіновка

Екран-калькулятор

в Акури та Хонди вони трохи різні по виведенню інформації, але пінаут однаковий

Такс, схеми переглянули, знаємо що і куди

Тепер потрібно створити ось таку перехідну косу

З такою розпіновкою

!але, зєднати ще 11 та 12 контакти на 24 пін конекторі (підсвітка)

За допомогою такої коси ми отримуємо реінстал на аля наві, ГП тепер знаходиться замість так званої хлібнички, а панель управління на місці старої балалайки

Це все для можливості встановлення андроїд мультимедії з верхнім розміщенням екрану ну і звісно для "освіження" візуальної складової салону

Кроки, теоретичні, заміни ГП пройшли, але ще потрібно створити аудіо косу для передачі сигналу з ГП на ЕЛС підсилювач

Поки не володію інформацією, однакові вони в Хонди з преміальною системою та ЕЛС в ТСХ, візуально схожі, пінаут такий ж, але ось плата... Колись прийдеться це вияснити))

з 3-х фішок ГП контакти потрібно перенести в 1 фішку підсилювача

в Хонди вже присутні декілька пінів, це як мінімум живлення та аудіо сигнал для 2-х динаміків, все решта через крос розєми додається без проблем😉

Таке щастя повинні отримати, поки в теорії😅

Тут фактично фішку 12 пін не потрібно, бо вона буде в схемі, яка вказана вище, задіяна

Далі інстал і тести, а про це вже у наступному записі

Ціна питання 100500 USD,
