Подвійний габарит в задні ліхтарі

Ідея для власників універсалів не нова, в реалізації проста, тому розсусолювати тут нічого.

Штатний задній габаритний вогонь зкомбінований зі стоп-сигналом в одній секції ліхтаря. Реалізація додаткового габаритного вогню, здійснюється встановленням двохниткової лампи P21/5W замість штатної P21W в секцію заднього протитуманного ліхтаря. Для цього, звісно ж, потрібно поміняти патрон.

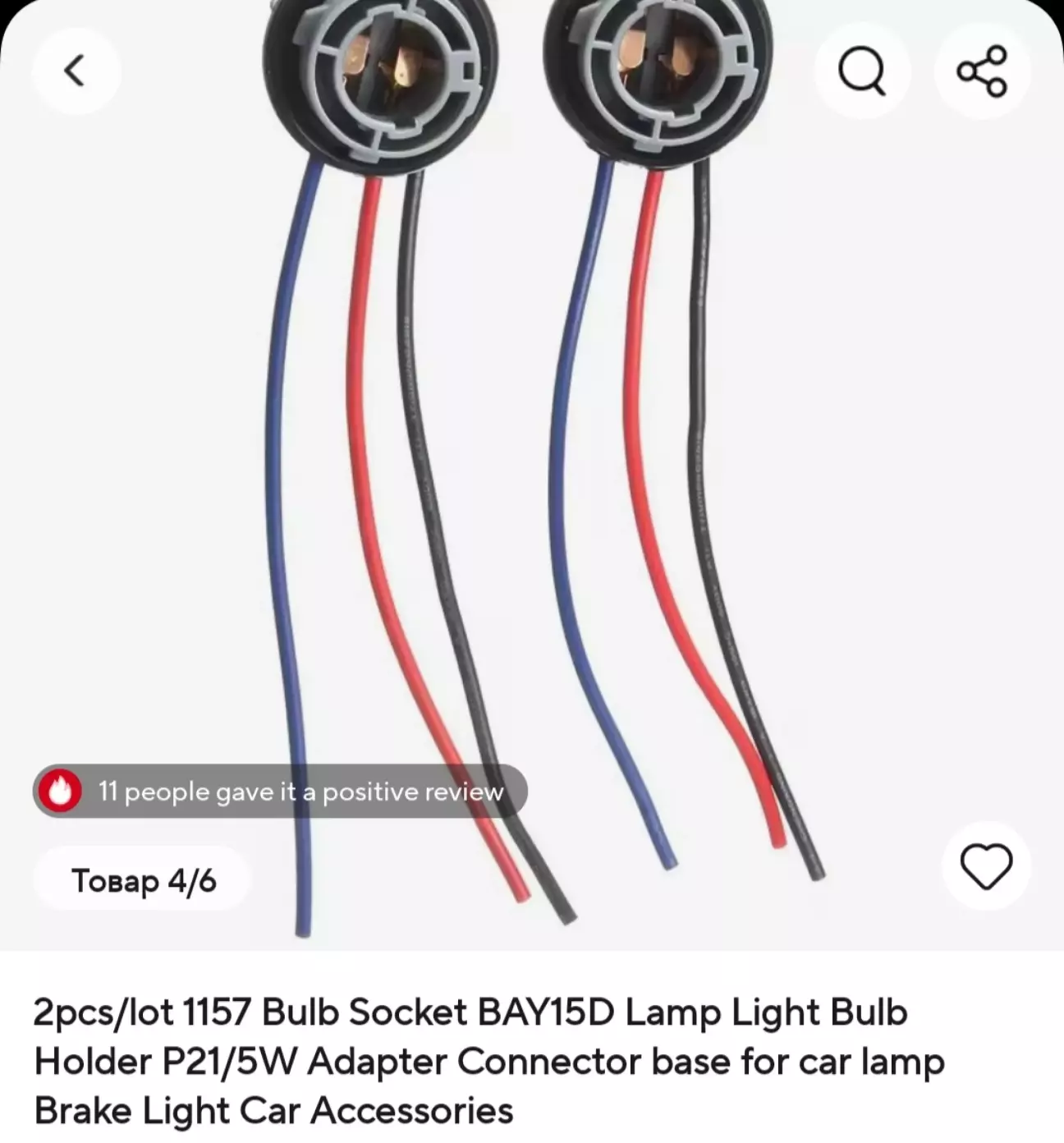

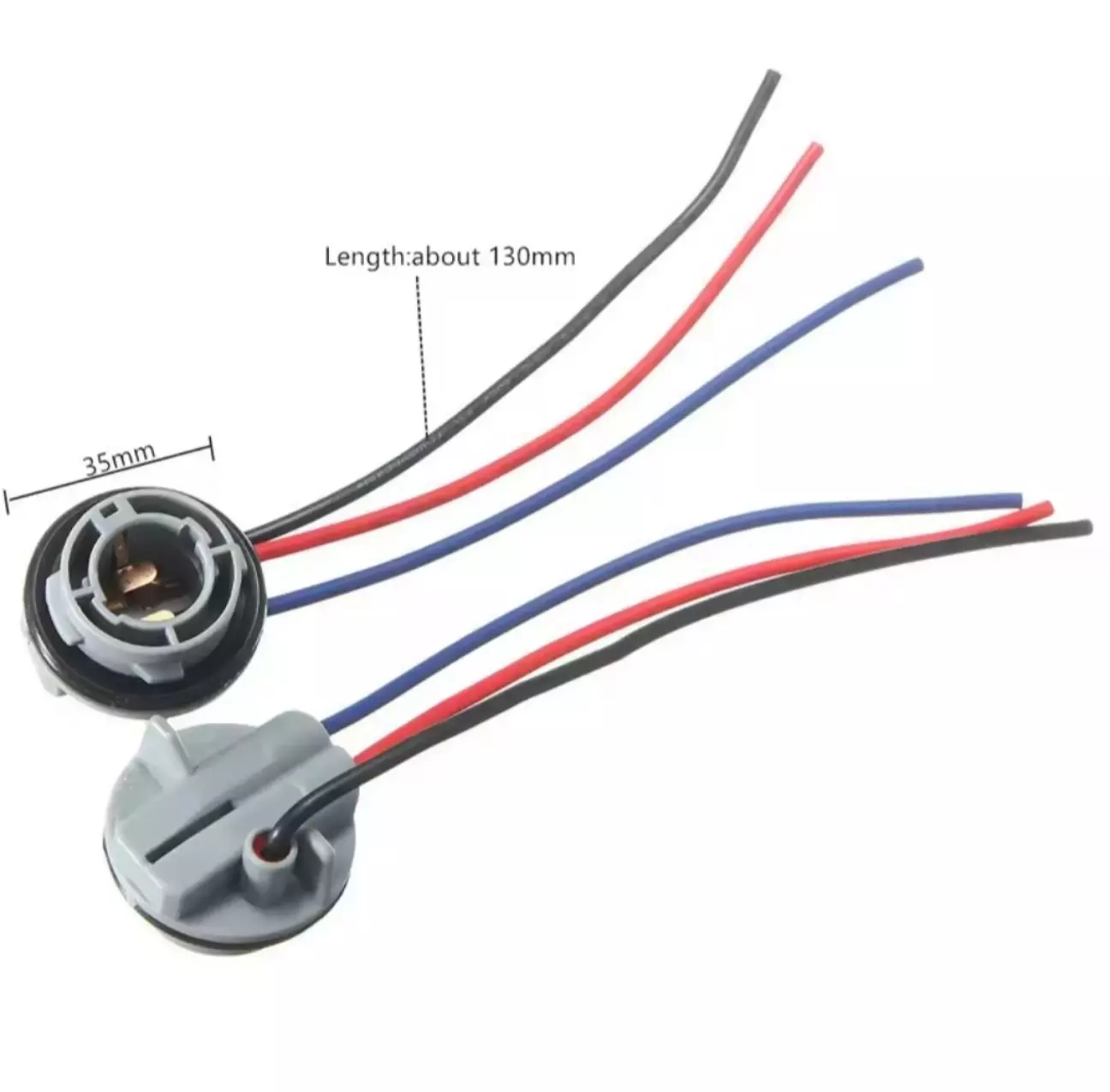

Необхідні лампи у мене в запасі були, отже залишилось знайти патрони. За оригіналом не ганявся, да і на розборках не хотять різати проводку, тому одразу замовив на Алі 2 патрони під двохниткові лампи P21/5W (ще можуть маркуватись BAY15d).

Далі знімаємо задній ліхтар. Для цього потрібно викрутити два саморізи і акуратно потягти ліхтар на себе, щоб витягти його з кріпильних пістонів. Тягти не в бока, не вверх чи вниз, а назад по ходу авто.

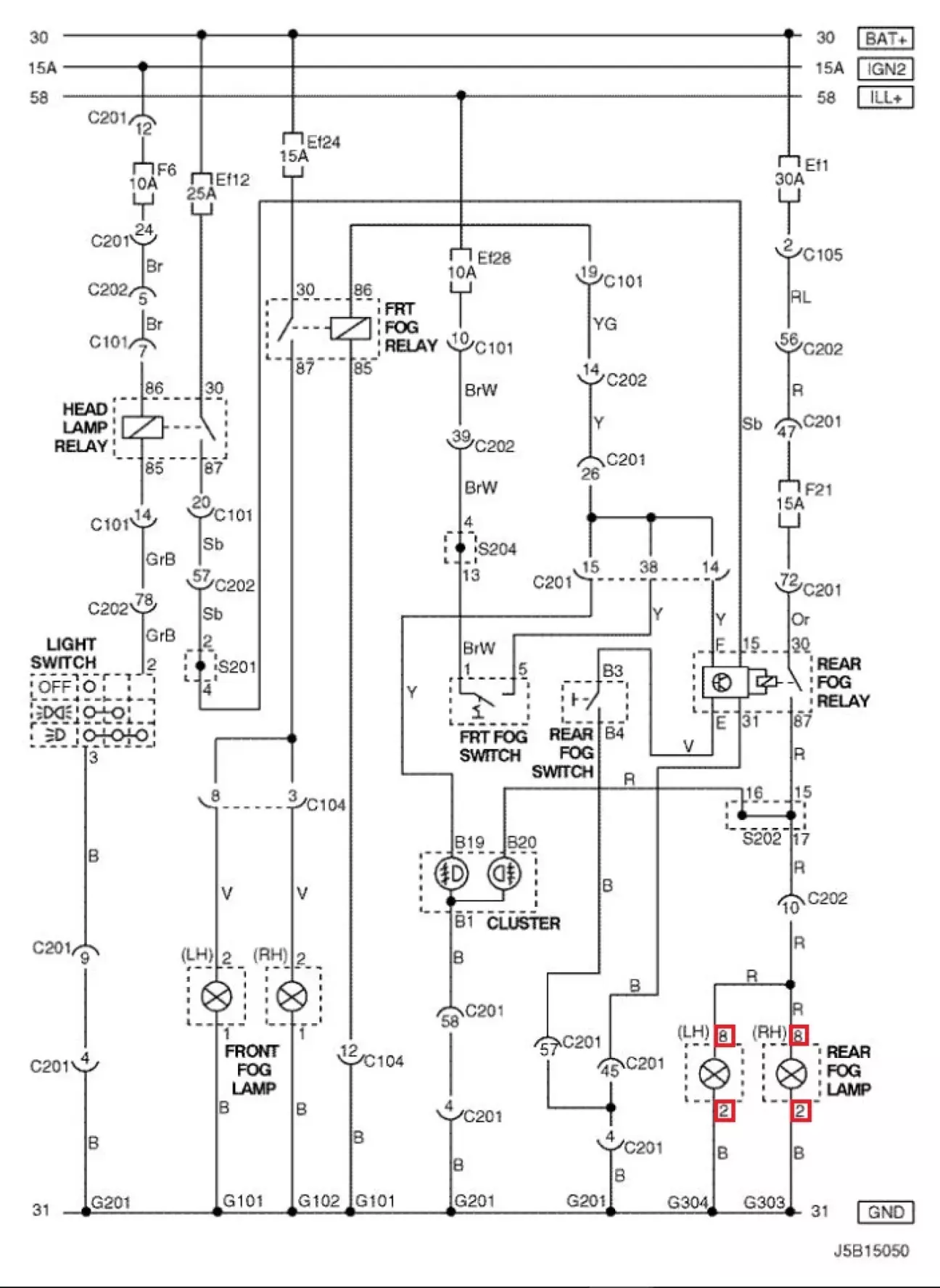

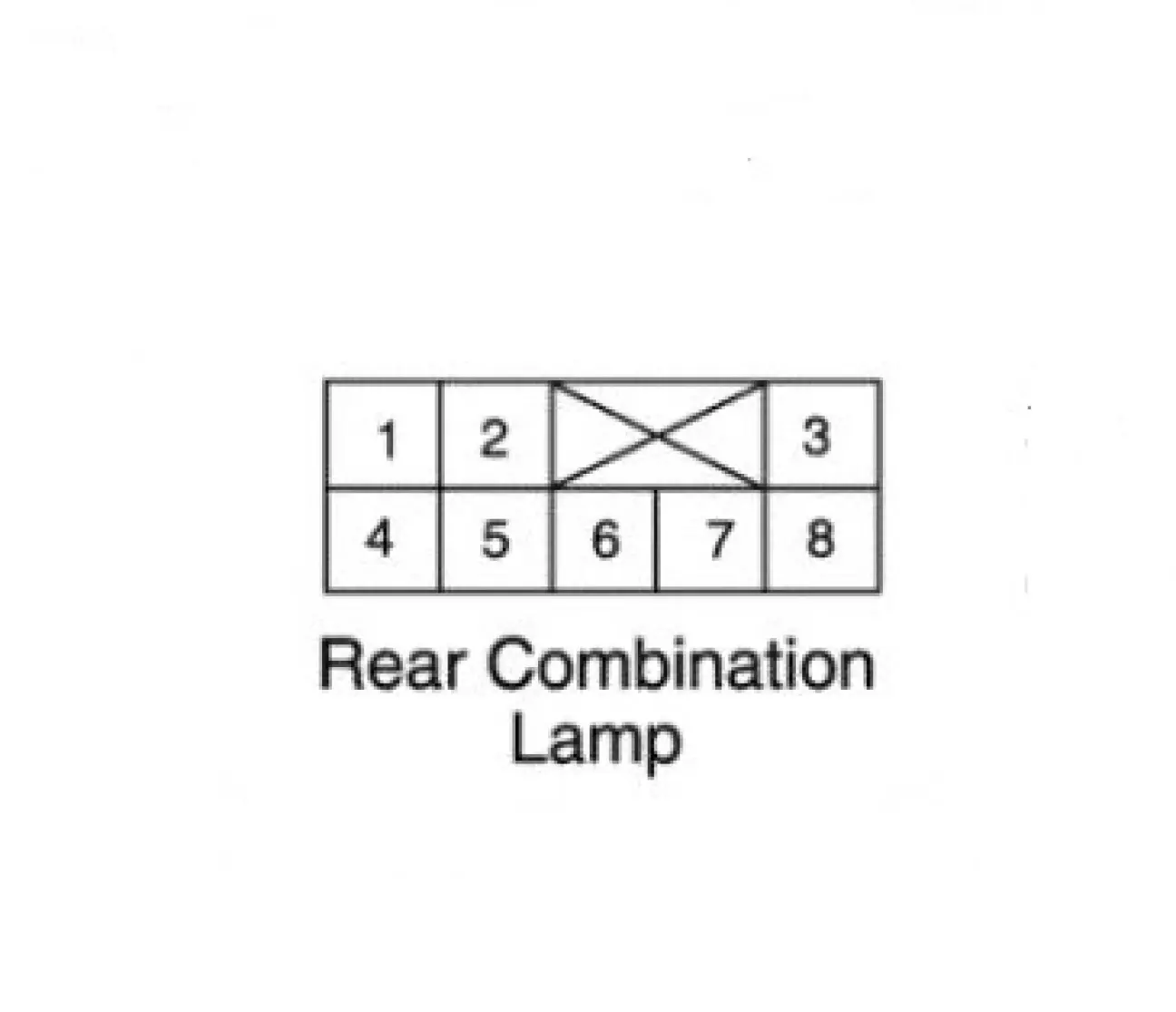

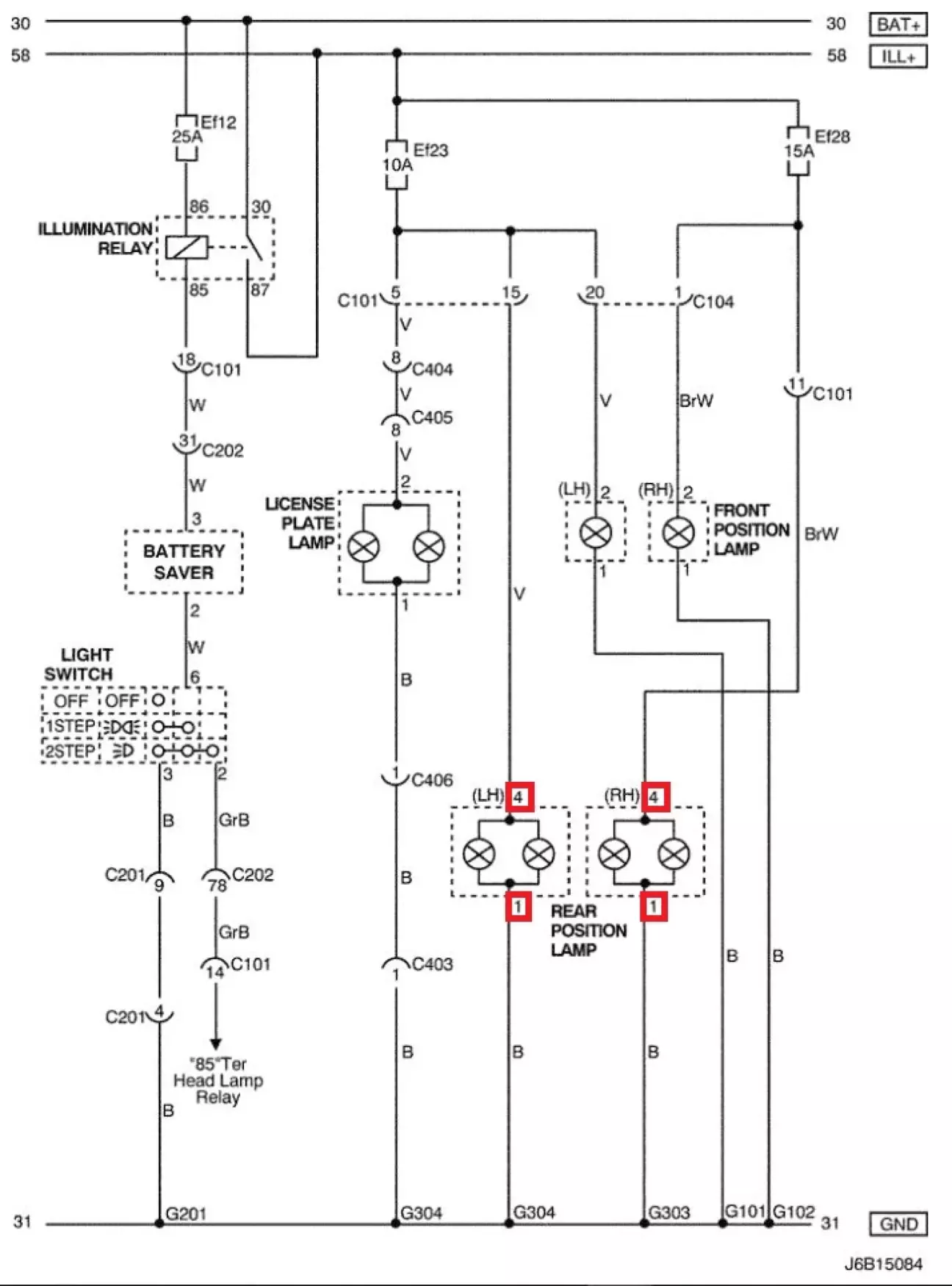

Далі знімаємо старий патрон протитуманного ліхтаря, витягуємо його піни з роз'єму ліхтаря і згідно схеми під'єднуємо замість нього новий.

Кому схеми здаються дуже складними і потрібно пояснення "вот етат правадок сюда, а тот правадок туда" - у @RusLanCk тут є дуже красиві картики на цю тему 😀.

На цьому все. Може комусь стане в нагоді.

Всім миру !!!
