Виготовлення та встановлення світлодіодних світильників плафону бардачка, плафону багажника, центрального плафону, штурманського плафону

Продовжуючи слідкувати за бортовиком @RusLanCk на тому ж "тепер вже недружньому для нас ресурсі", знову вирішив скористатися його напрацюваннями.

Наразі вони присутні тут, тут, тут і тут.

Звісно багато вже чого у нього там вдосконалено з того часу, але я робив таке, як було тоді.

Наразі вже не згадаю, чи давав він тоді матеріали для рукоблудія самостійного виготовлення, але розводив я плати сам, дивлячись на фото готових світильників, розміри визначав виготовляючи і підганяючи картонні шаблони під розмір плафонів. Може десь трохи й змінював по-своєму, короч - "я художнік, я так віжу"(с) 😁.

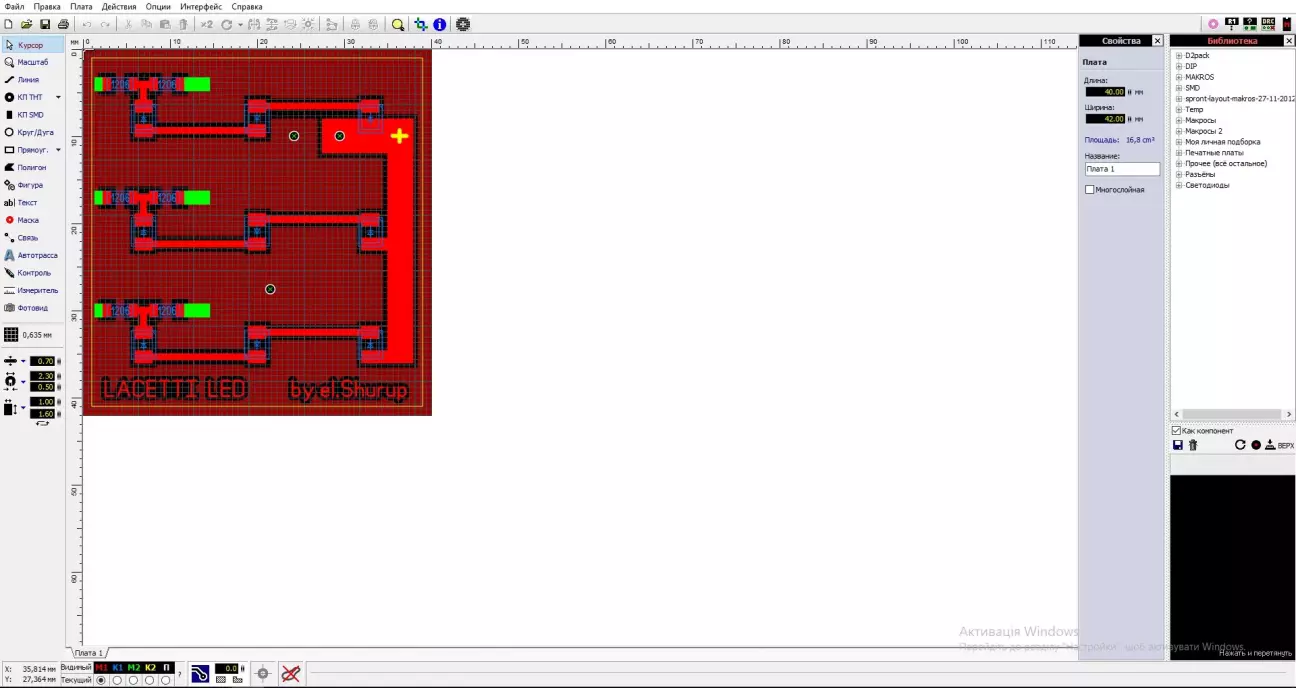

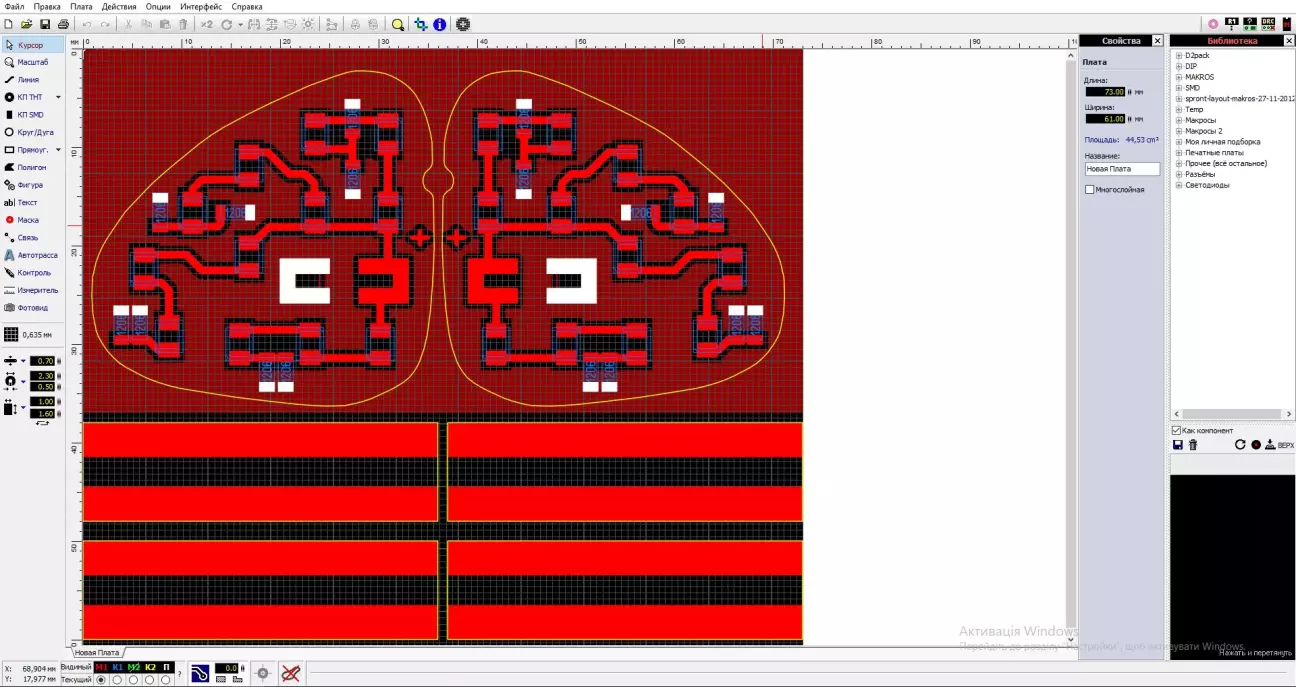

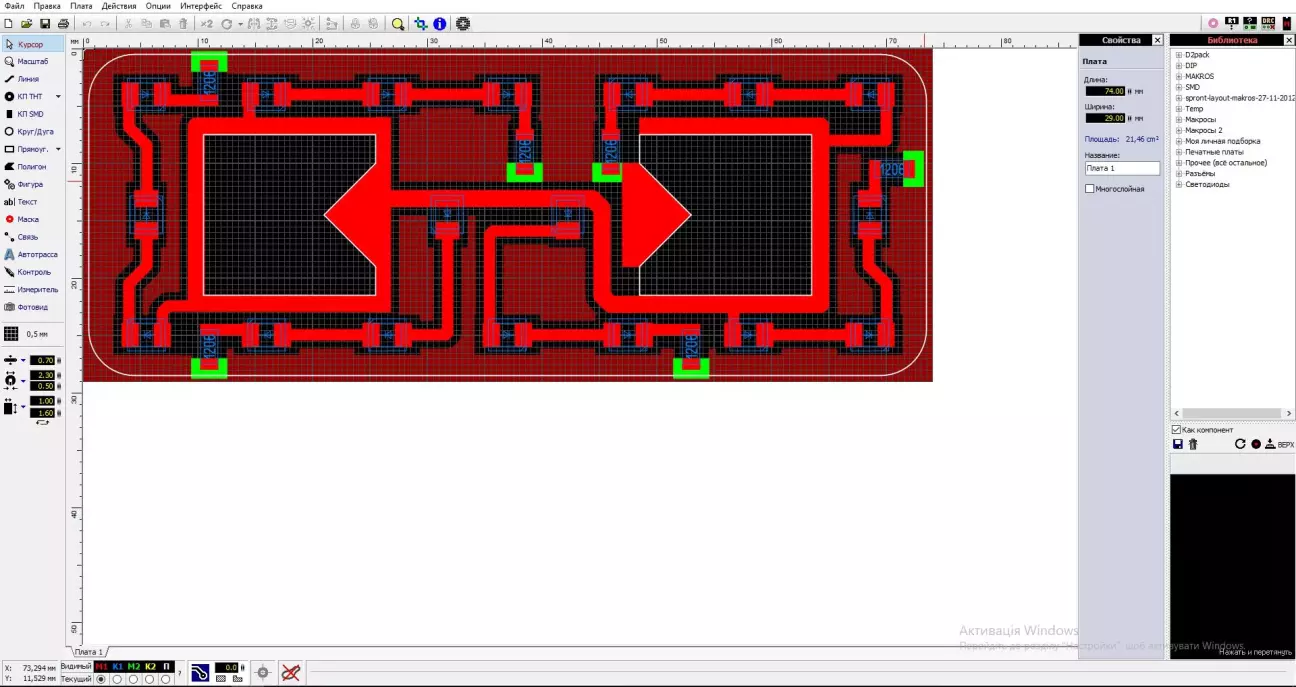

Довелось трохи попрацювати в Sprint Layout і з'явилось таке:

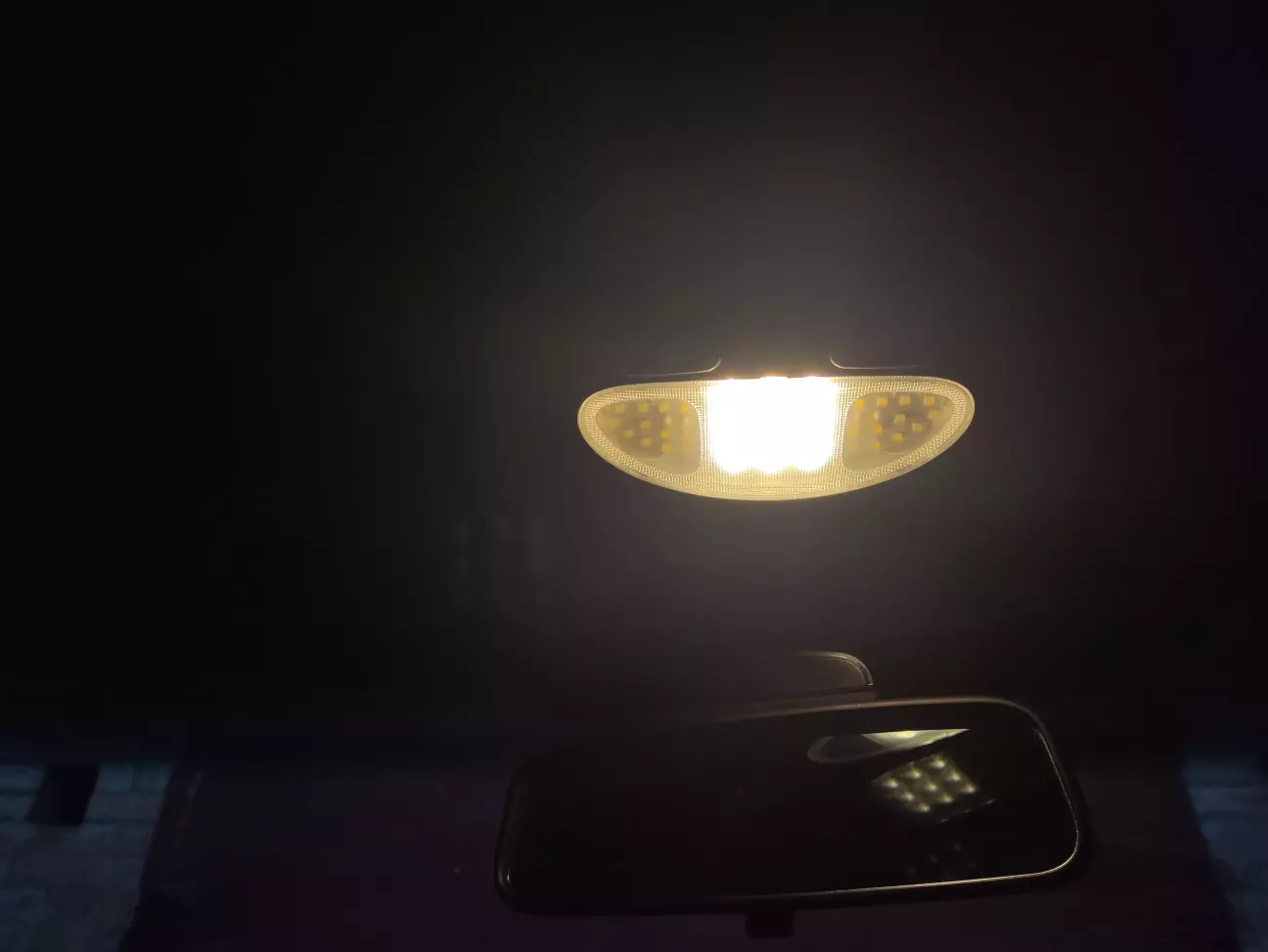

Місце в центральній секції все одно пустує, тому використаю його з користю. При нагоді встановлю та під'єднаю його до центрального плафона, ну а поки що хай почекає.

Замовив у монахів Шаоліня 100 штук діодів 2835 тепло-білого кольору, і коли вони прийшли, взявся за роботу.

Малюнок на фольгований текстоліт як завжди переніс ЛУТом, травив у хлорному залізі.

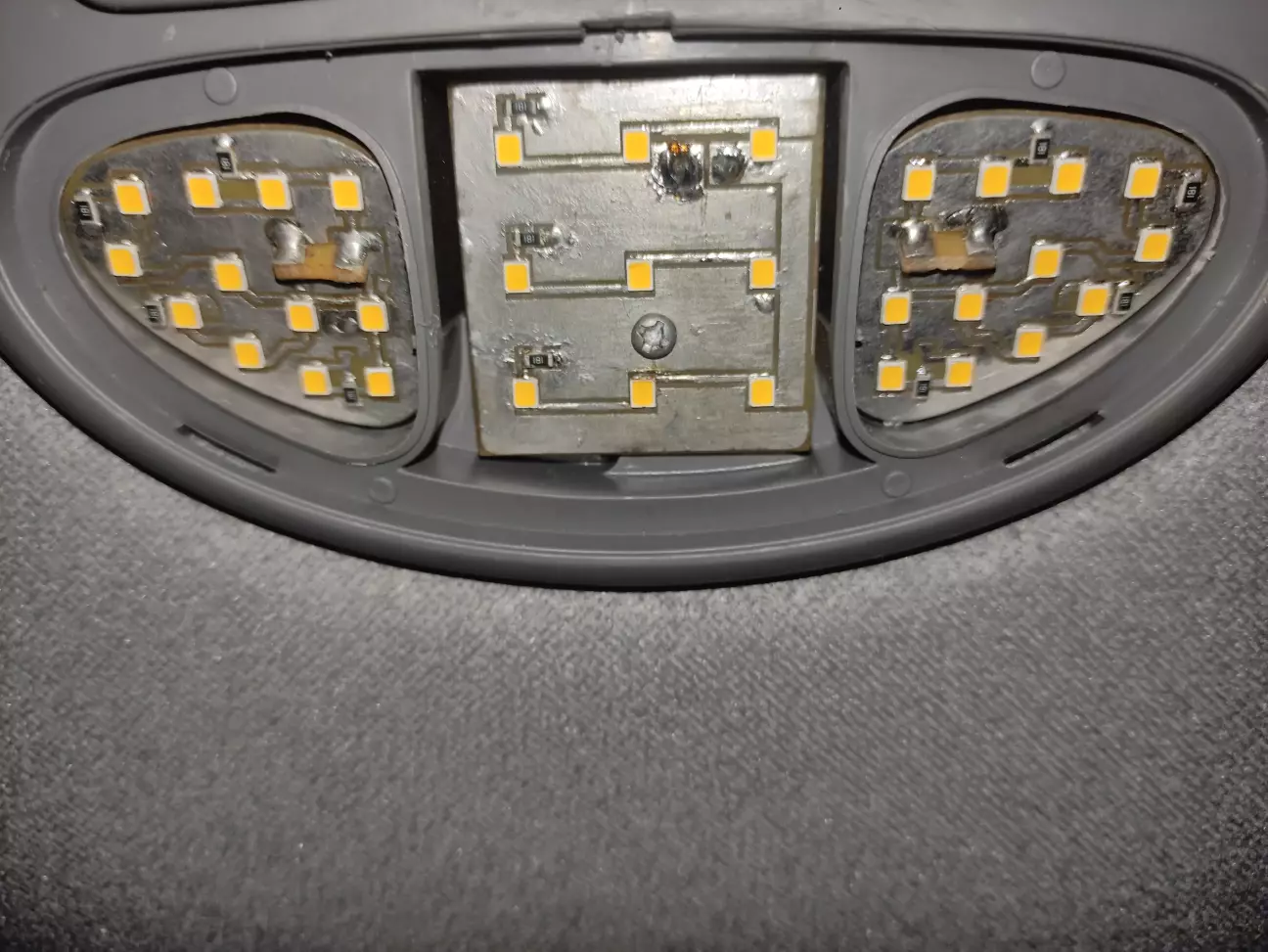

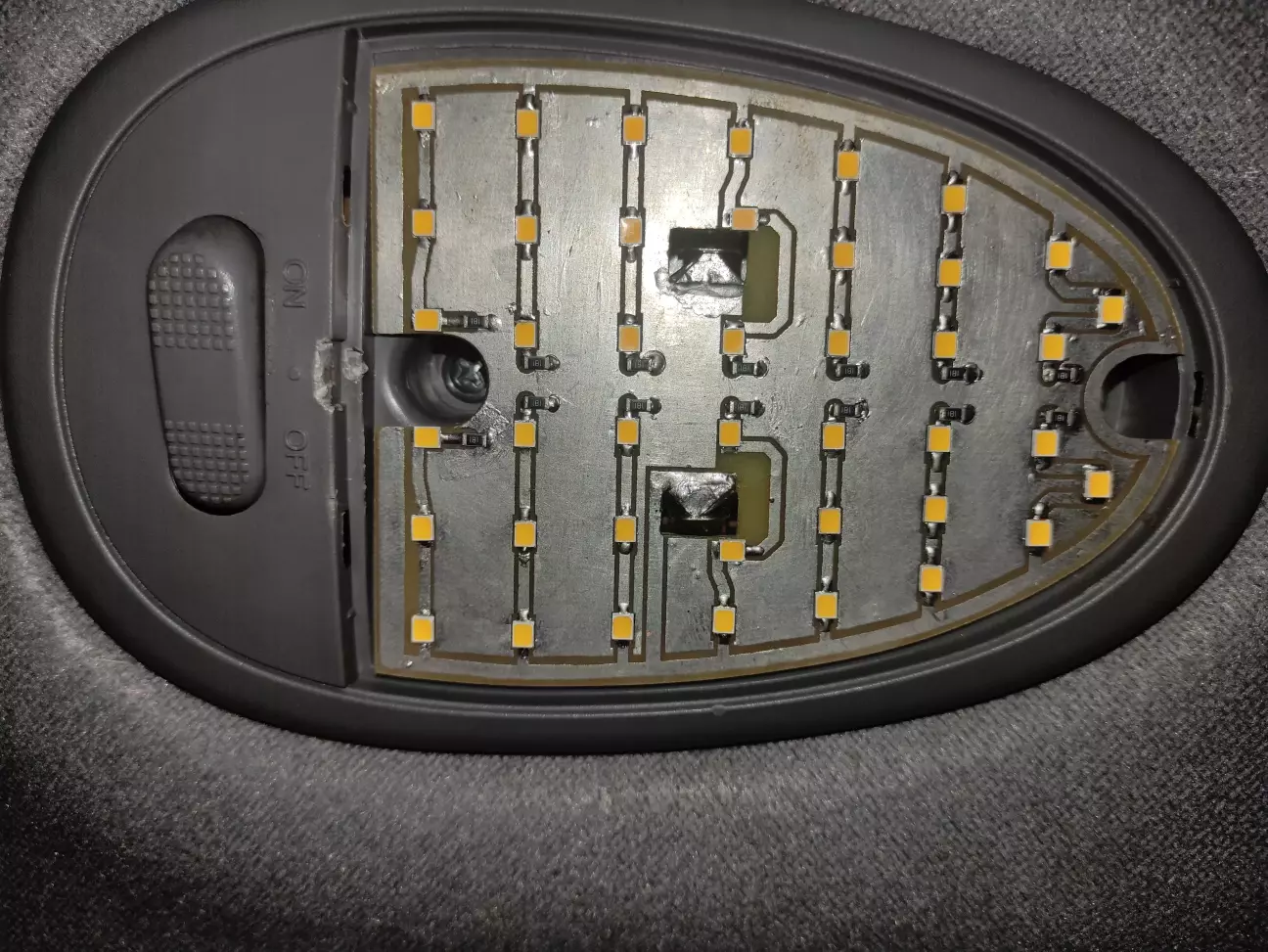

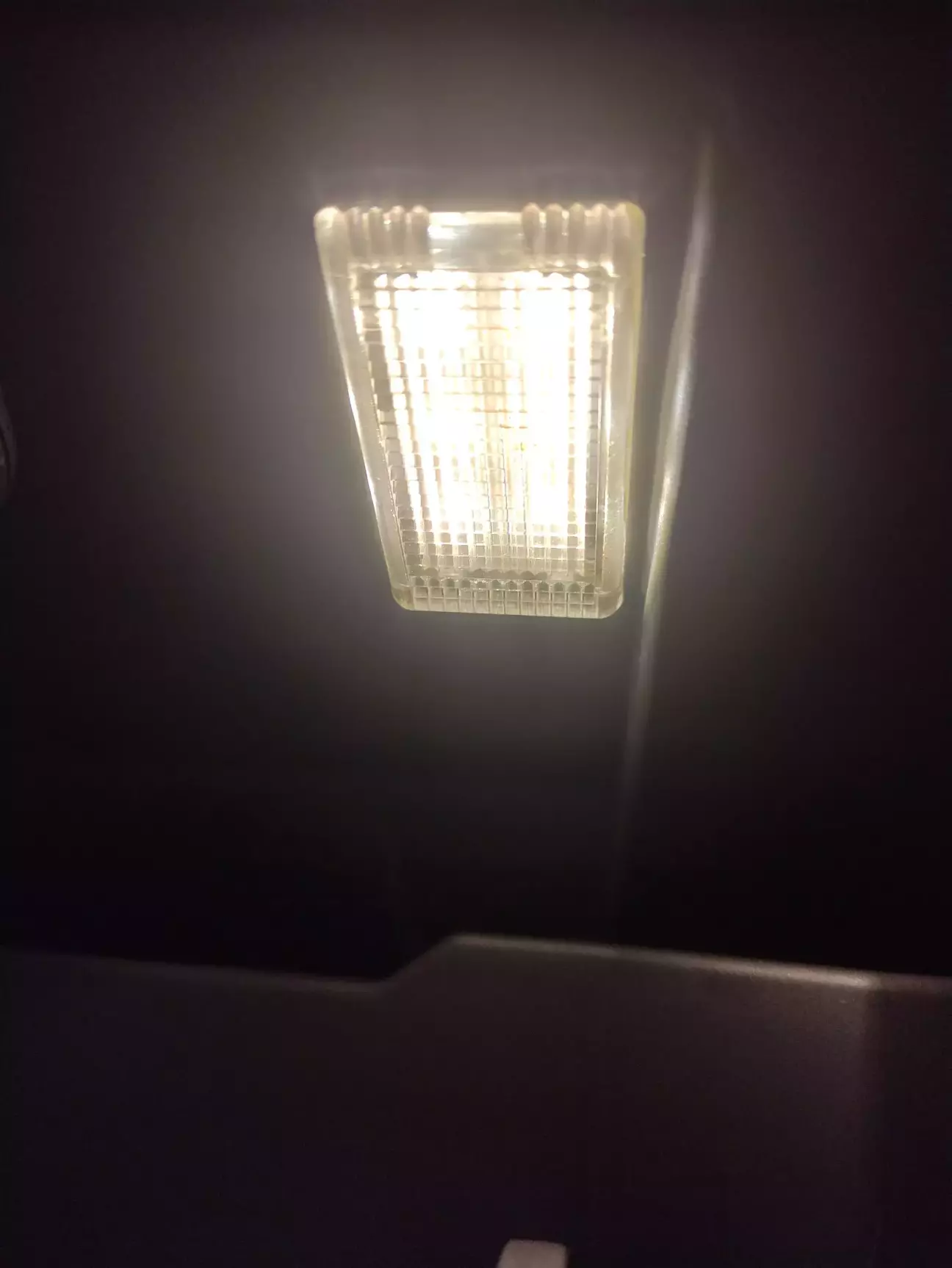

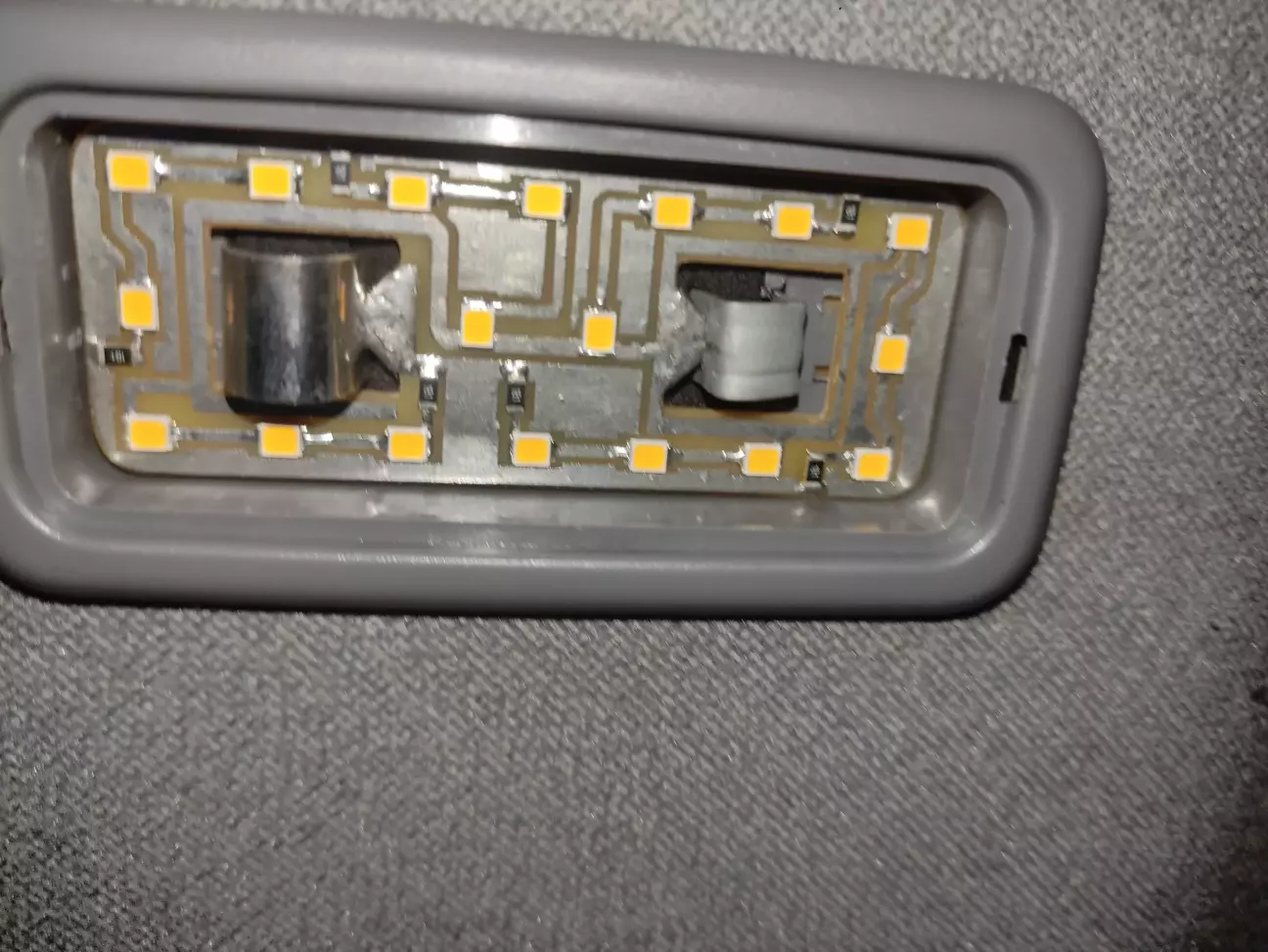

Фінальний результат вийшов такий:

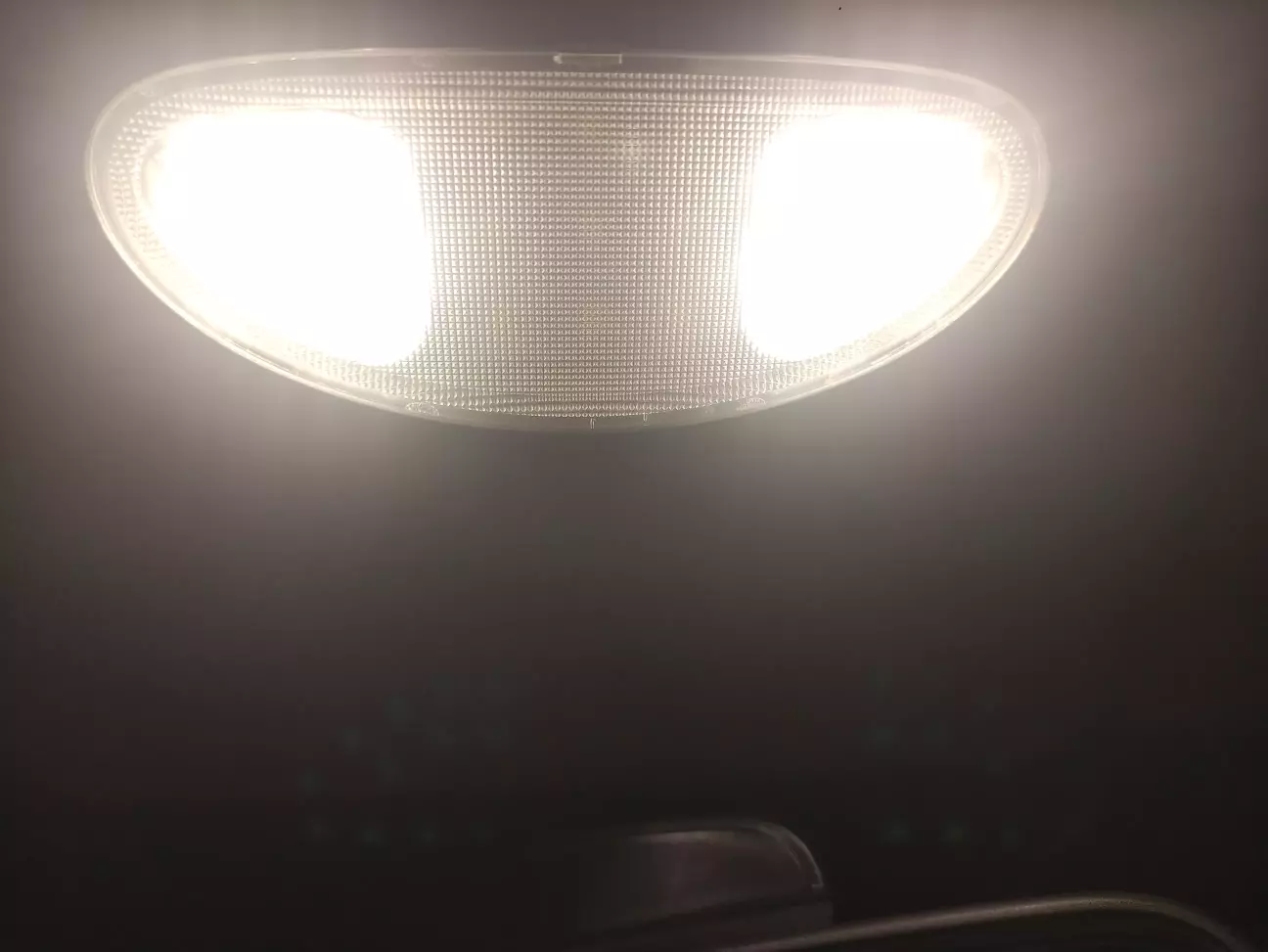

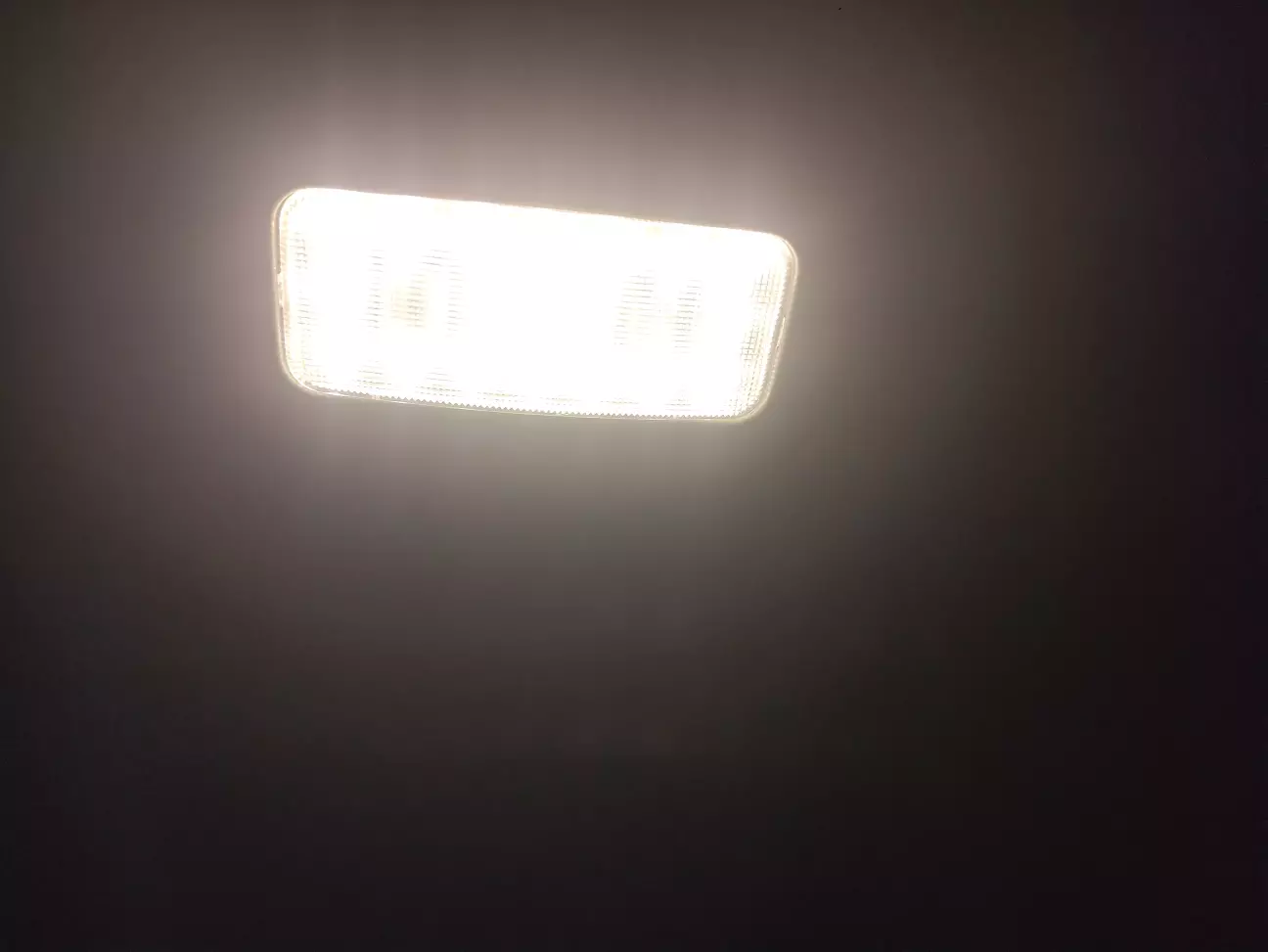

Результат такий, як я і хотів. Світло не холодне, синьовою не віддає, на очі не давить - звичайне натуральне світло.

Яскравості вистачає з головою у всіх освітлюваних зонах.

Лишається ще раз подякувати @RusLanCk за ідею і насолоджуватись виконаною роботою.

Можливо комусь буде корисна моя писанина, та посилання на матеріали Руслана.

Всім миру !!!
