⟦18⟧ Встановлення CarPlay на BMW X3 F25 with CiC

Після покупки CarPlay https://driver.top/exp/603378

приступаю до його встановлення. Досвід самостійного встановлення раніше в мене був на попередньому авто, але скажу чесно на BMW це складніше, тому що є купа безглуздої і додаткової роботи наприклад з AUX та ін. Про що опишу далі.
     Інструкція, яку брав за основу, була і в бумажному мануалі, в комплекті з адаптером.

Також продавець надав цифрову інструкцію, повний аналог бумажного мануала.

https://drive.google.com/file/d/1SRnbhiUc-0_ygCdMjGfNqekqlHhsTANG/view

👤 Нагадаю контакти продавця Алі для  🛒.
https://a.aliexpress.com/_EGvTpPx

🔧🪛Інструмент, яким користуюсь для монтажу CarPlay

Із головного це викрутка Torx 15,20 та лопаточки. Також я використовував тканинну ізоленту для ізоляції кабелів.

Покрокова інструкція встановлення:

✅Крок 1
Знімаємо лопаточками панель з дефлекторами і відʼєднаємо розʼєми

✅Крок 2

Відкручуємо 4 болти torx 20 по периметру і знімаємо панель клімату

✅Крок 3
Знімаємо нижню пластикову заглушку під кліматом

✅Крок 4

Відкручуємо 4 торх 20 по периметру та знімаємо Head Unit (голову)

     Вже на цьому етапі необхідно розуміти, де ви будете проводити монтаж самого CarPlay. Як на мене є кілька успішних варіантів: над бардачком (необхідно повністю знімати бардачок), або за самим екраном (цей варіант особисто мені не подобається, так як треба його якось зафіксувати , не просто використовуючи двох сторонній скотч, який намертво буде фіксувати ваш адаптер). Тому я вибрав для себе варіант розміщення -над бардачком!

✅Крок 5

Відкручуємо 2 болта торх 20 знизу та знімаємо екран, виймаючи його знизу і піднімаючи вгору.
✅Крок 6
Відкручуємо всі торх 20 та 2 торх 25 знімаємо бардачок.спочатку відкручуєм саму нижню панель під бардачком, виймаємо її, потім сам бардачок

Дістаємо CarPlay та перевіряємо, щоб згідно вашого екрану, по інструкції були «вкл» всі необхідні перемикачі. В моєму випадку 8.8ʼʼ тож тут перевірка саме для цього екрану

Відʼєднаємо все що включено в розʼєми на Head unit, та перекидаємо оптику з оригінального штекера в новий китайський

Ось так має бути зроблена ця частина роботи, якщо дивитись по схемі, обвів червоним.

✅Крок 7

Підключаємо кабелі LVDS

Максимальна ⚠️ увага ‼️ Не допускайте на цьому етапі помилок, які допустив я, якщо хочете зекономити собі нерви на переписці з китайцями та безглуздій витраті часу від 4 годин і більше😀

!! Оригінальний оптичний фіолетовий кабель від екрану (Touch) взагалі не виймайте і не чіпайте. І живлення до екрану і сам оптичний кабель мають залишитись на своєму місці, їх ніде задіяти не потрібно!! Якщо у вас CIC!
     Працюємо по інструкції наступним чином:

1. Вставляємо китайський кабель LVDS out (фіолетовий) в сам CarPlay

2. Із  голови Head out виймаємо оригінальний кабель, як я його позначив на картинці номер 1,  в мене він також фіолетовий.
3. Зʼєднуємо щойно вийнятий з head out номер 1 з іншим кінцем коректора, що пішов від Carpaly LVDS out - номер 2 на фото.
4. Вставляємо в адаптер Carpaly китайський кабель з комплекту LVDS in (номер 3) зеленого кольору в мене він в комплекті), а інший його коректор вставляємо в фіолетовий розьєм на Head Unit (тобто зелений конектор в фіолетовий розьєм, з якого ми попередньо вийняли конектор.

✅Крок 8

Знімаємо тунель для проведення кабелів, щоб підключити idrive та завести minijack 3.5, який треба підключити в aux, що знаходиться в бардачку.
Для початку в бардачку знімаємо коврик і відкручуємо 3 торх20, після чого бардачок легко знімається на себе, відповідно відключаємо прикювач, юсб конектор і аух.
     Далі лопаточками з краю від бардачка підриваємо тунель, і по периметру віщолкуємо його, поки не знімемо повністю.

Згідно інструкції заводимо кабелі для підключення Idrive та один кабель з minijack 3.5

Паралельно я в бардачку просверлив отвір, щоб завести і підключити minijack 3,5 до аукс.
!!!Увага стверлити не обовʼязково!
Можна заморочитись і підключити AUX без свердління бардачку, як це зробити може відповісти наш одноклубник

https://driver.top/user/8300

     А ось як вийшло в мене

     На цьому етапі були труднощі з заведенням кабелів до шахти, так як місця дуже обмаль. Можливо в когось є лайфхак, як це можна легко зробити, прошу описати в коментарях🙏

✅Крок 9

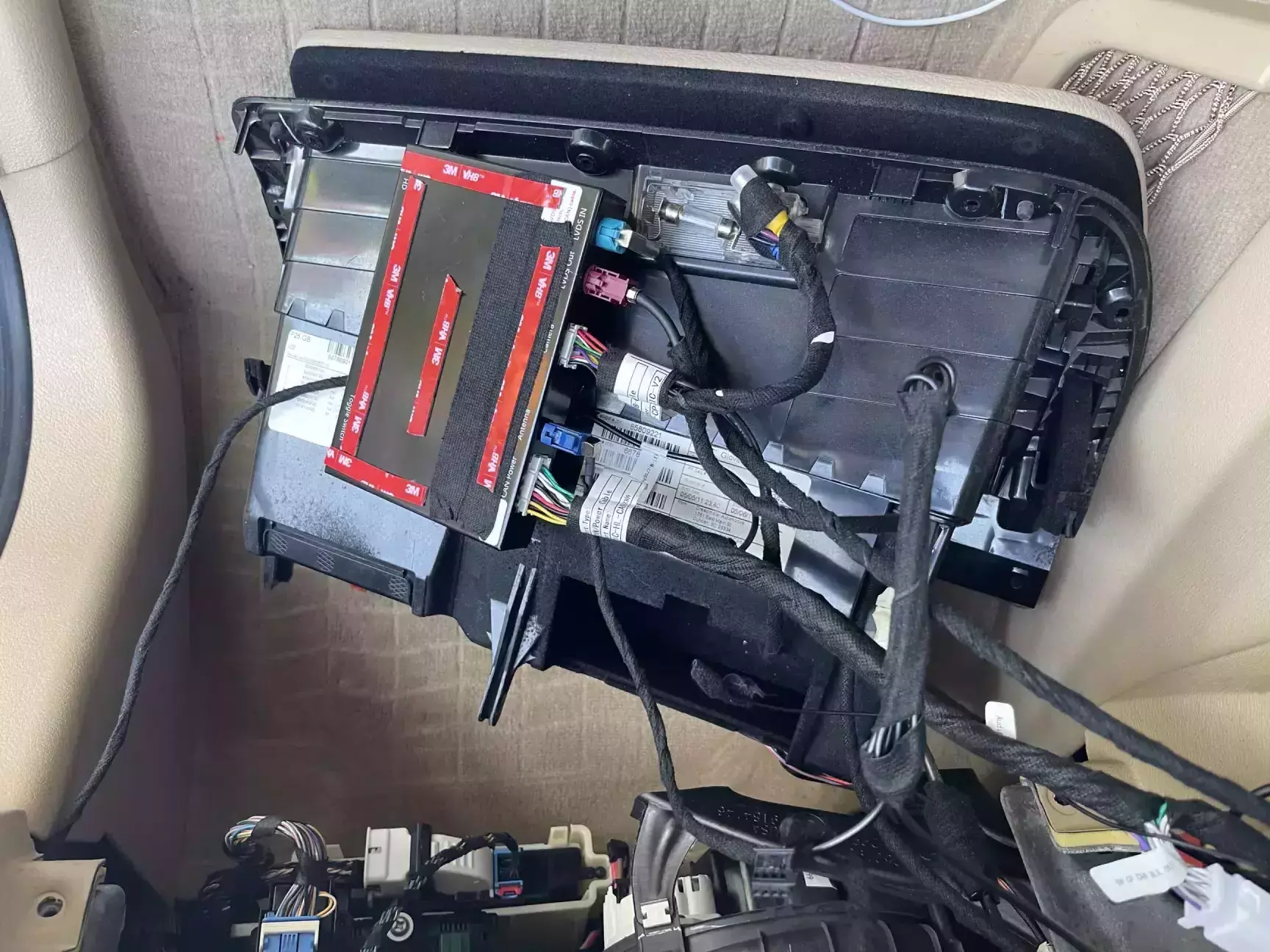

Монтаж CarPlay над бардачком.
     Нажаль китайці не додумались вкласти гарний двосторонній скотч для монтажу адаптеру.
Тож на цьому етапі я покажу, як я ізолював кабелі тканинною ізолентою та розміщував карплей під бардачком.

✅Крок 10. Антена Wifi.
В інструкції чітко прописано, що антену Wifi треба розмістити в таке місце, щоб вона не контактувала з металевими обʼєктами. Прийнято рішення розмістити антену за екраном (touch) вгорі. Тож підключаємо її до CarPlay та заводимо за екран.

✅Крок 11. Підключення 🎤 мікрофону. Цей крок для мене досі незрозумілий. Навіщо підключати мікрофон, якщо вже є штатний? Не знайшовши відповідь на це питання, я просто провів кабеля згідно схеми через передню праву стійку, щоб в подальшому завести до плафону біля переднього пасажира, і пізніше або підключити, або просто прибрати цю трасу. Але наче все працює з мікрофоном авто, крім Siri та голосового пошуку адреси в навігації.
Поки додам лише схему підключення

Далі просто збираємо пластик салону в зворотньому порядку.

⚙️ Запуск та перевірка роботи CarPlay є в інструкції, нічого складного там нема. Якщо все правильно підключили, перед збіркою салону затиснули кнопку Menu на 3 Сек, або кнопку Back і має перекинути в інтерфейс CarPlay.  Адаптер дозволяє працювати як через шнур USB так і бездротовим шляхом.

📈 Рекомендації в процесі встановлення адаптера.
• Якщо у вас облазить антиблікове покриття екрану - краще зразу його зняти та поклеїти плівку чи скло на екран. Детальніше в моєму пості

https://driver.top/exp/604295

• Дані роботи краще виконувати в світовий день. Перший день я закінчував роботи в 22-00, тож комарі вже добряче покусали і з налобним 🔦 не дуже зручно😀, якщо робити на вулиці.
• максимально уважно прочитайте Крок 7, щоб не поворювати мої помилки та не втрачати ⏱️.

😡Косяки, які стались під час підключення CarPlay.
• Перед встановленням адаптеру, з дефлекторів я знімав всілякі освіжувачі повітря, і зламав одну лопость. Тож не вішайте всяку фігню на дефлектори, як я і не буде таких сюрпризів☺️

P.S. На розборці знайшов ці дефлектори, тож скоро заміню.
💰Вартість робіт.

Монтаж я робив своїми силами, тож все коштувало мені 2 дні, або порядка 8 годин (із-за своїх помилок).
Сам адаптер коштував 5600 грн. Детальніше про вибір і покупку в моєму пості: Пошук і покупка CarPlay (CiC)

Недоліки самого адаптеру 🤔

   На мою думку є суттєвий мінус, що не зробили китайці сенсорний touch, який приклеюється поверх основного екрану. Це було б дуже зручно, хоч екран і втоплений, але досвід користування на аналогічному у Вольво, підтверджує, що це гарна ідея і зручно управляти сенсорним екраном, хоч він і утоплений. Щоб зрозуміти про що я, викладаю статтю, як я це робив на Volvo S60

Довстановлення для CarPlay та android auto тачскріну Volvo S60 P3 2015

👤 Окрема подяка нашій спільноті BMW X3, яка допомогла знайти на другий день помилки по підключенню.

Про досвід експлуатації, лаги, та будь які проблеми, що будуть виникать, буду Вас, мої читачі інформувати. Всім дякую, хто дочитав до кінця.
А що далі?🧐

А далі по плану оновлення карт на 2024 рік для CIC, детейлінг, поліровка фар з бронеплівкою та багато іншого✍️
