Магнітола з Outlander 3 на Lancer X або розмір має значення.

 Вітання. Раніше я вже встановив собі на автомобіль оригінальну магнітолу від Mitsubishi Outlander3, звичайно ж не без пригод, але все пройшло вдало і магнітола працювала в штатному режимі. Як це було писав тутечки. Ніяких проблем магнітола не приносила, але якось одним днем мені на очі втрапила об'ява про продаж магнітоли від Outlander3 вже наступного покоління. Плюс такої магнітоли - вона може показувати відео з USB входу, такого раніше не було. Ну і розмір екрану набагато більший.

 Ціна тоді була незначна і я вирішив ризикнути - якщо вона мені не підійде, то продам за ті ж кошти. Та й дуже цікаво було поекспериментувати.

 Замовив я магнітолу, все ще до кінця не віривши, що за ті кошти приїде саме магнітола, а не якась бутафорія, наприклад якісно запакована цеглина. Все ж таки я даремно переймався, бо поодавець попався щирий і я дійсно отримав магнітолу.

Цікавість переповнювала мене і я за першої ж нагоди під'єднав до неї живлення прямо на столі, добре що розпіновка розʼємів не змінилася, і вона запрацювала без нарікань та ще й дуже жваво, прям як нові смартфони, що не може не радувати.

Вирішив, що всі ми силами буду намагатися встановити її собі. Але зарано я радів(⁠•⁠‿⁠•⁠)

Бо як я дістав із запасів рідну магнітолу з LancerX, рамку та кріплення, ну щоб порівняти, то зрозумів, що мене стовідсотково чекають пригоди при встановленні.

Взагалі нічого не підходить, без механічної обробки ніяк, і це ще не зрозуміло, як нова магнітола буде обмінюватись даними з CAN-шиною авто, точніше - з CAN-адаптером.

Вирішив я почати з малого - зняв зі свого автомобіля магнітолу і підключив нову.

Загальні роз'єми підійшли без питань.

 Не підійшов лише розʼєм на USB, тут він подвійний і геть інакший.

 Весь функціонал працює. Знову радість, можна рухатись далі.

Привітання↓

Вибір джерела звуку↓

Клімат↓

Тестування кнопок на кермі↓

Тестування під'єднання обладнання↓

Навіть регіон з CAN-шини магнітола підтягнула самостійно↓

А далі був не дуже швидкий шлях багаторазового вимірювання, підрізання, знову вимірювання і т.д.

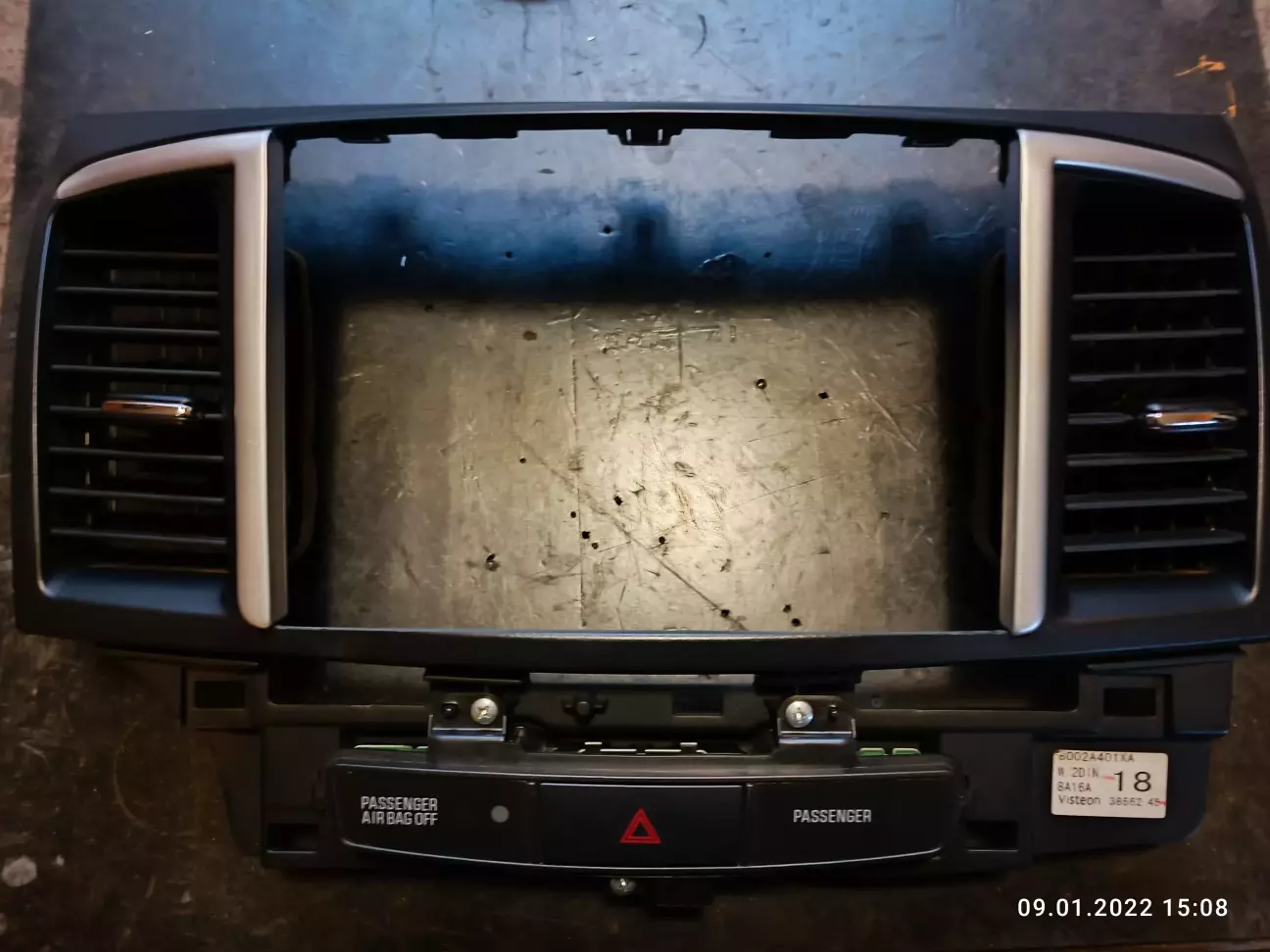

Спочатку був вирізаний більший отвір у рамці, щоб у нього влізла морда магнітоли.

Далі я взявся за кронштейни кріплення. Тут знадобилося зварювання. Деякі отвори прибрав, а добавив нові.

Вже готові кріплення покрив грунтівкою і слідом фарбою.

Ну і в останню чергу, коли вже визначалася якась картинка, переробив декоративну накладку рамки.

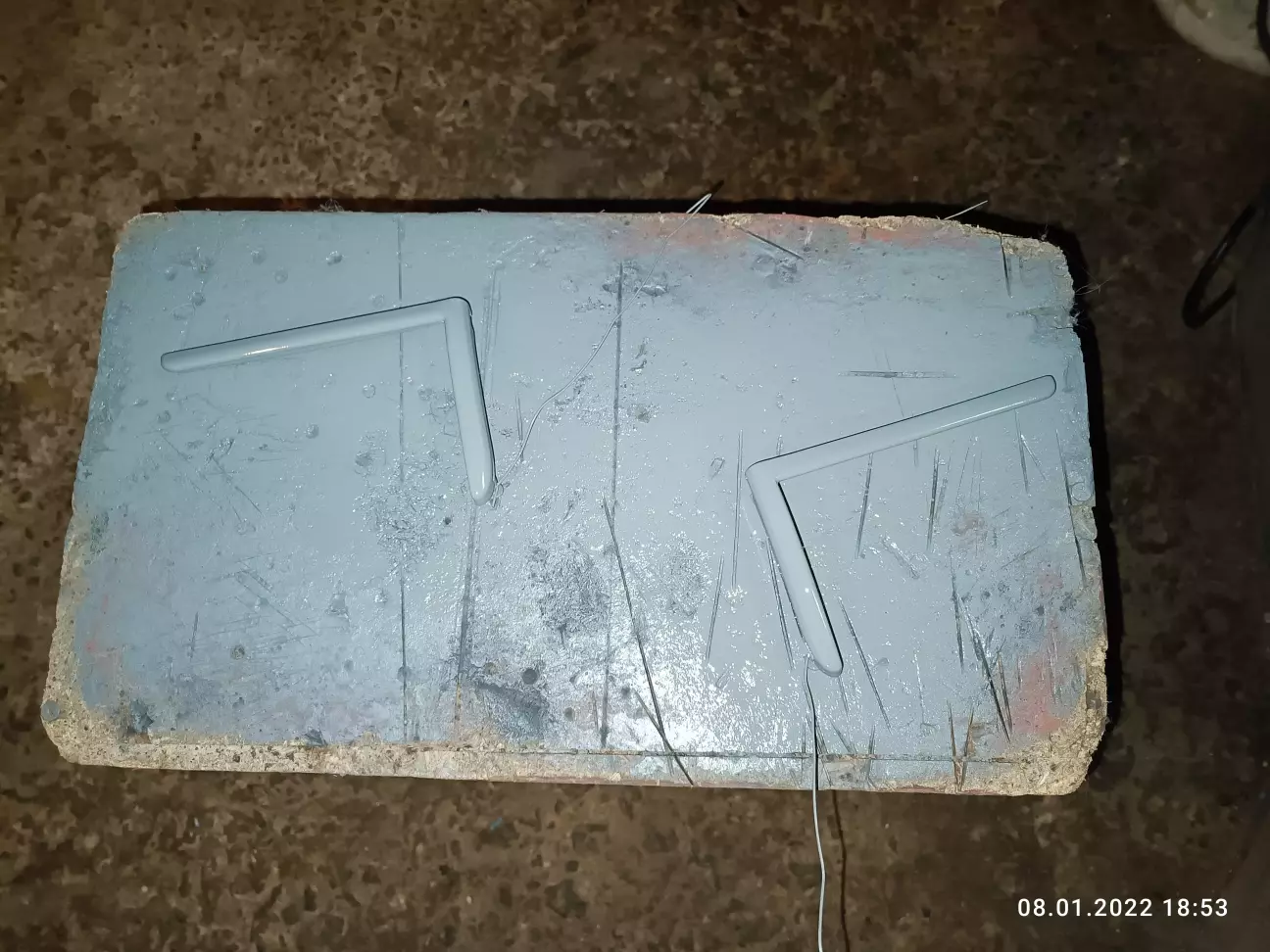

Середину її я вирізав та пустив в хід як матеріал для заготовок нових накладок. Також пригодився матеріал зрізаний з рамки магнітоли, він аналогічний за складом. З допомогою розігрітого паяльника заготовки з'єднав між собою, паяється пластик дуже добре.

​​​​​​

Далі накладки вирівняв наждачним папером і загрунтував.

Потім була фінальна примірка, підготовка до фарбування та фарбування.

Зібрав все до кучі

​​​​​​

Ось так вийшло, єдиний екземпляр у світі(⁠◔⁠‿⁠◔⁠)

На останок лишилось розібратись з USB. Як казав вище, старий дріт до нової магнітоли не підходить. В результаті замовив максимально подібний дріт на AliExpress і, трохи підрізавши один роз'єм, встановив його на своє місце.

Поряд є місце ще під один дріт USB, але мені він не потрібен.

Ну наче все, словами не передати, як же приємно дивитись картинку на великому екрані, не потрібно зір напружувати.

Більша магнітола сюди вже не влізе, але це не точно(⁠•⁠‿⁠•⁠)
