Схеми блоку запобіжників та реле Dodge Dart

ЗМІСТ

Підкапотні запобіжники

Підкапотні  реле

Запобіжники модуля керування кузовом (BCM)

Внутрішні запобіжники розташовані з боку водія під приладовою панеллю.

Запобіжники акумулятора

‼️⚠️Розташування деяких запобіжників може відрізнятись в залежності від року випуску автомобіля. Наприклад, запобіжник прикурювача, що біля селектора АКПП, у деяких версіях знаходиться під капотом, а в інших - під торпедою. Для точного пошуку рекомендується використовувати схеми для конкретного модельного року.

⬛ - Великий запобіжник
▪️ - Малий запобіжник

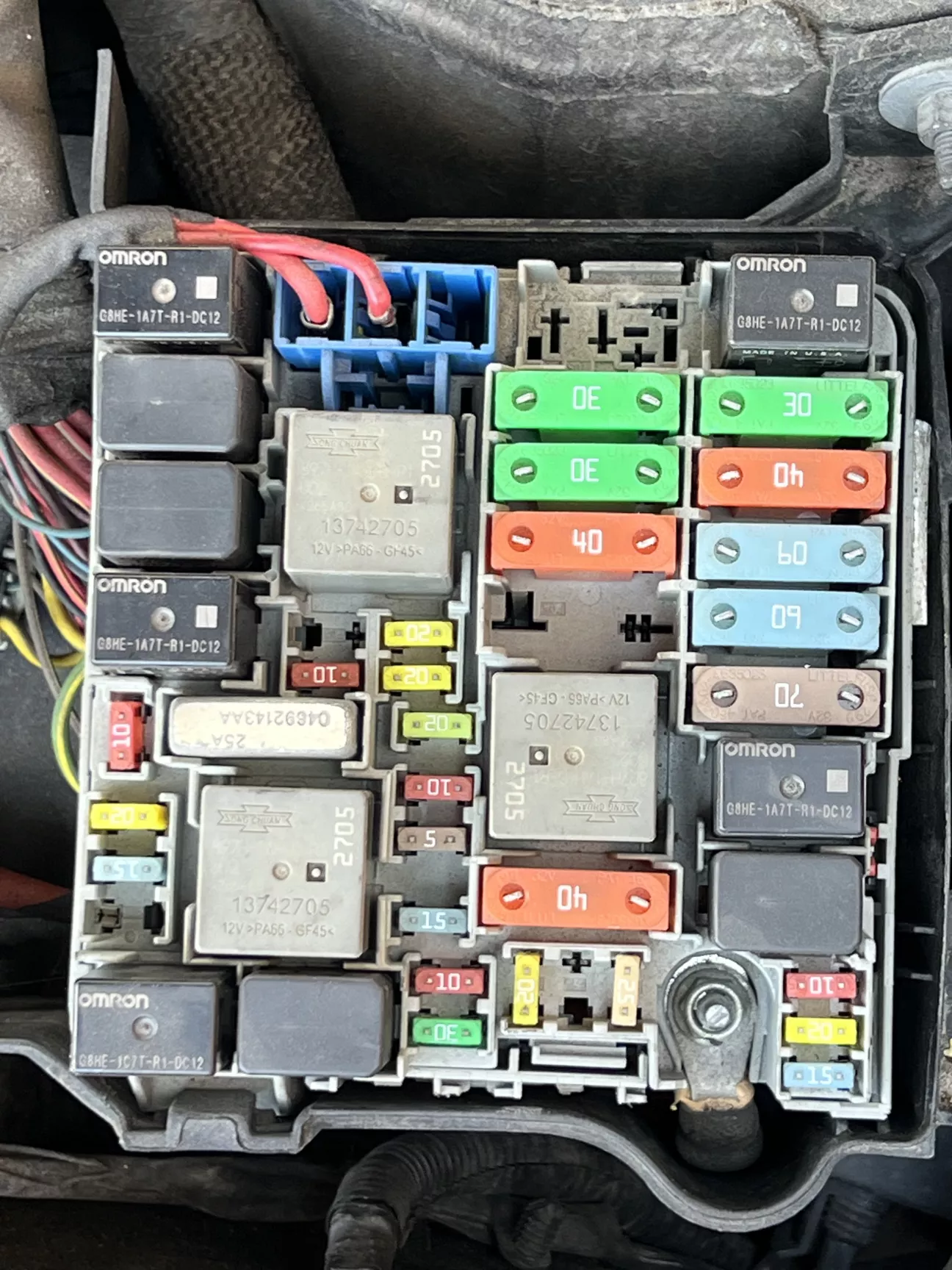

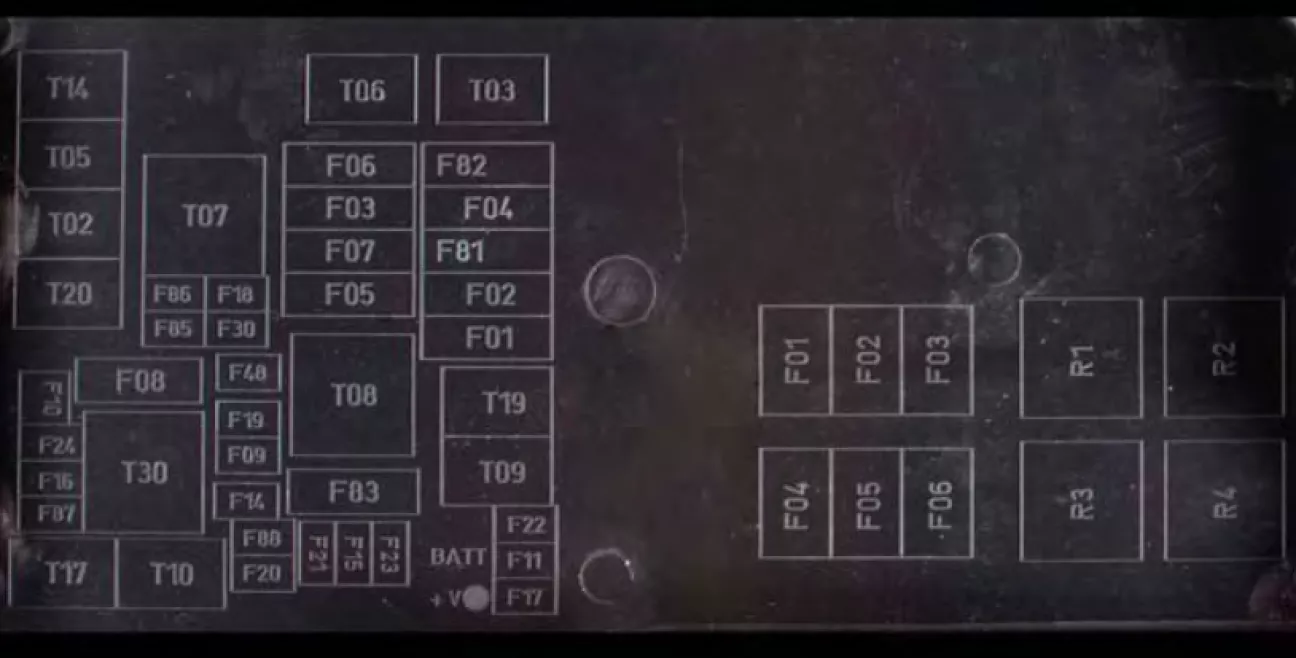

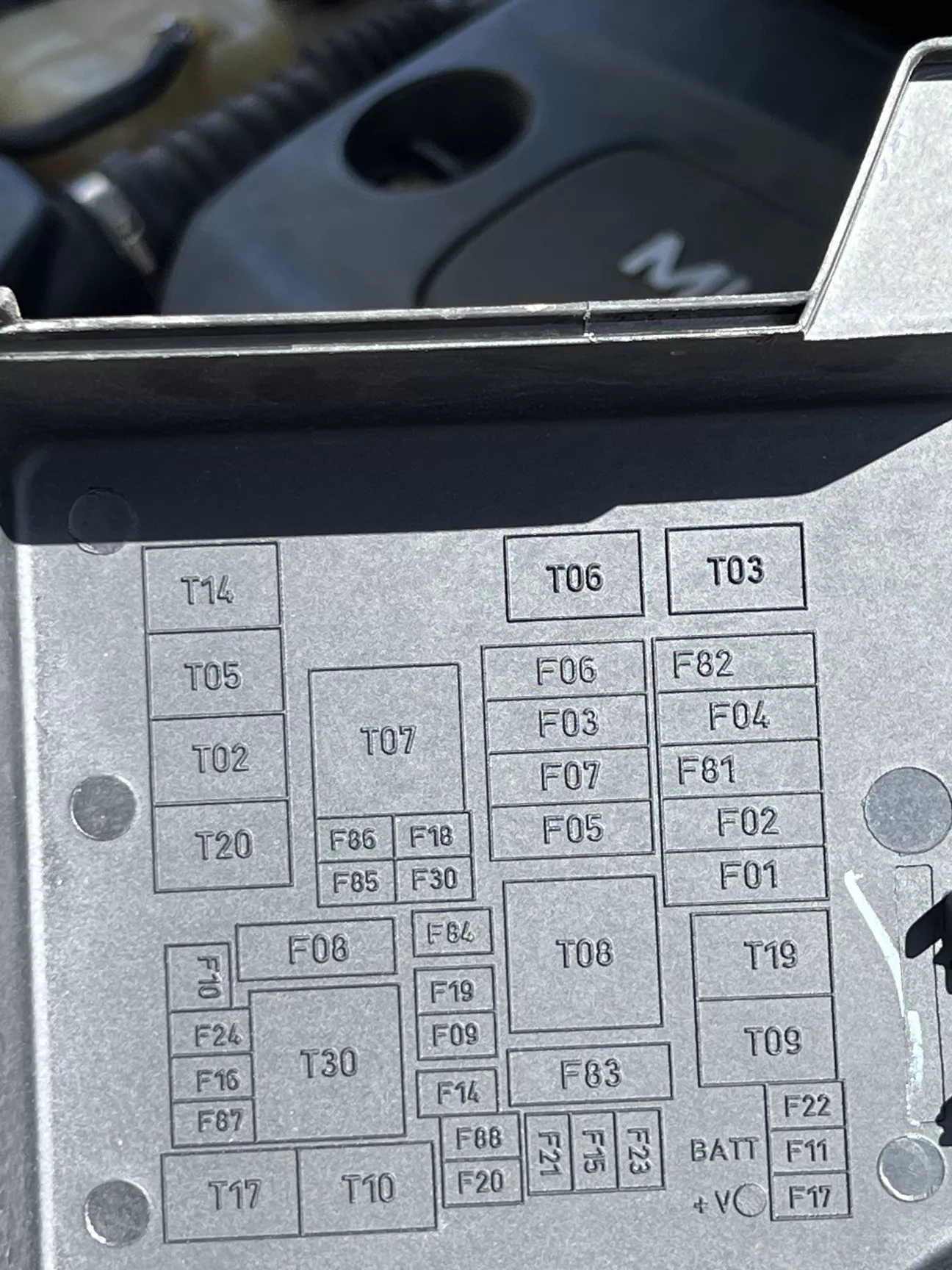

Підкапотні запобіжники

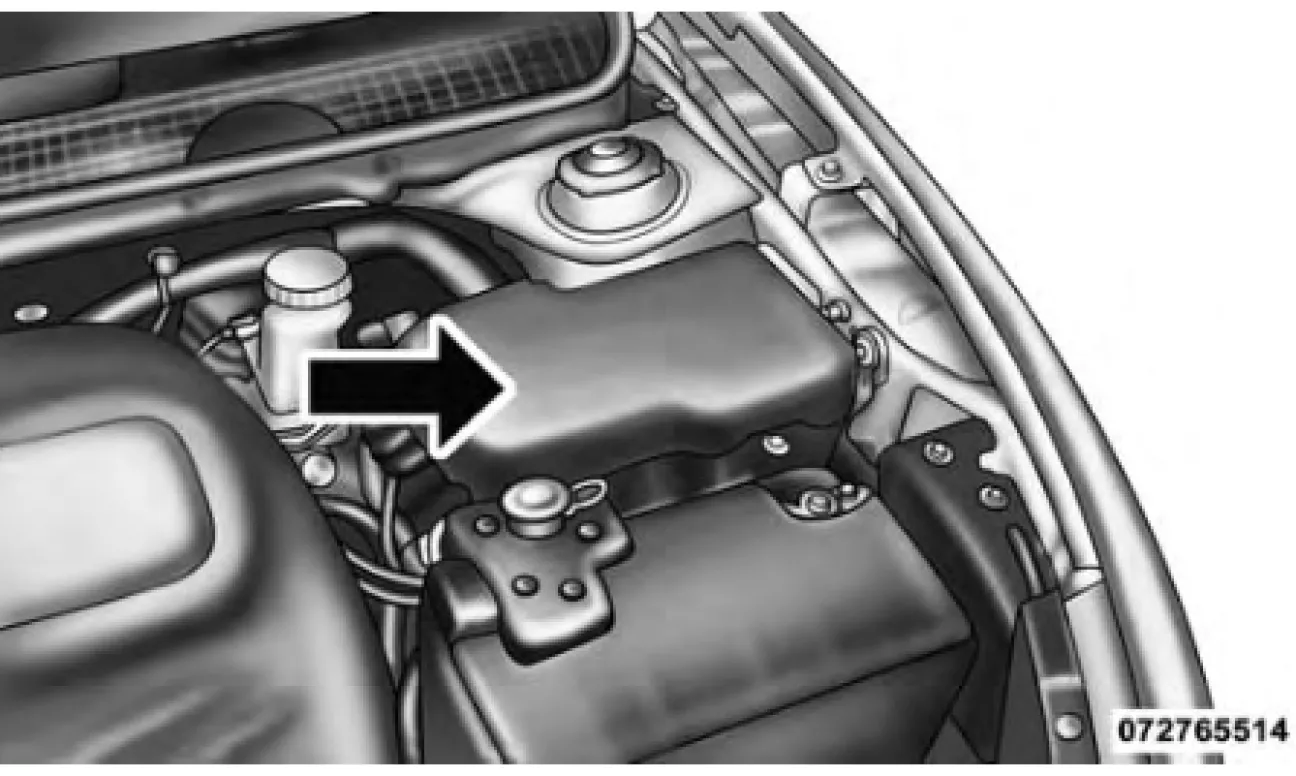

Підкіпотний (основний) блок знаходиться у моторному відсіку вище від акумулятора.

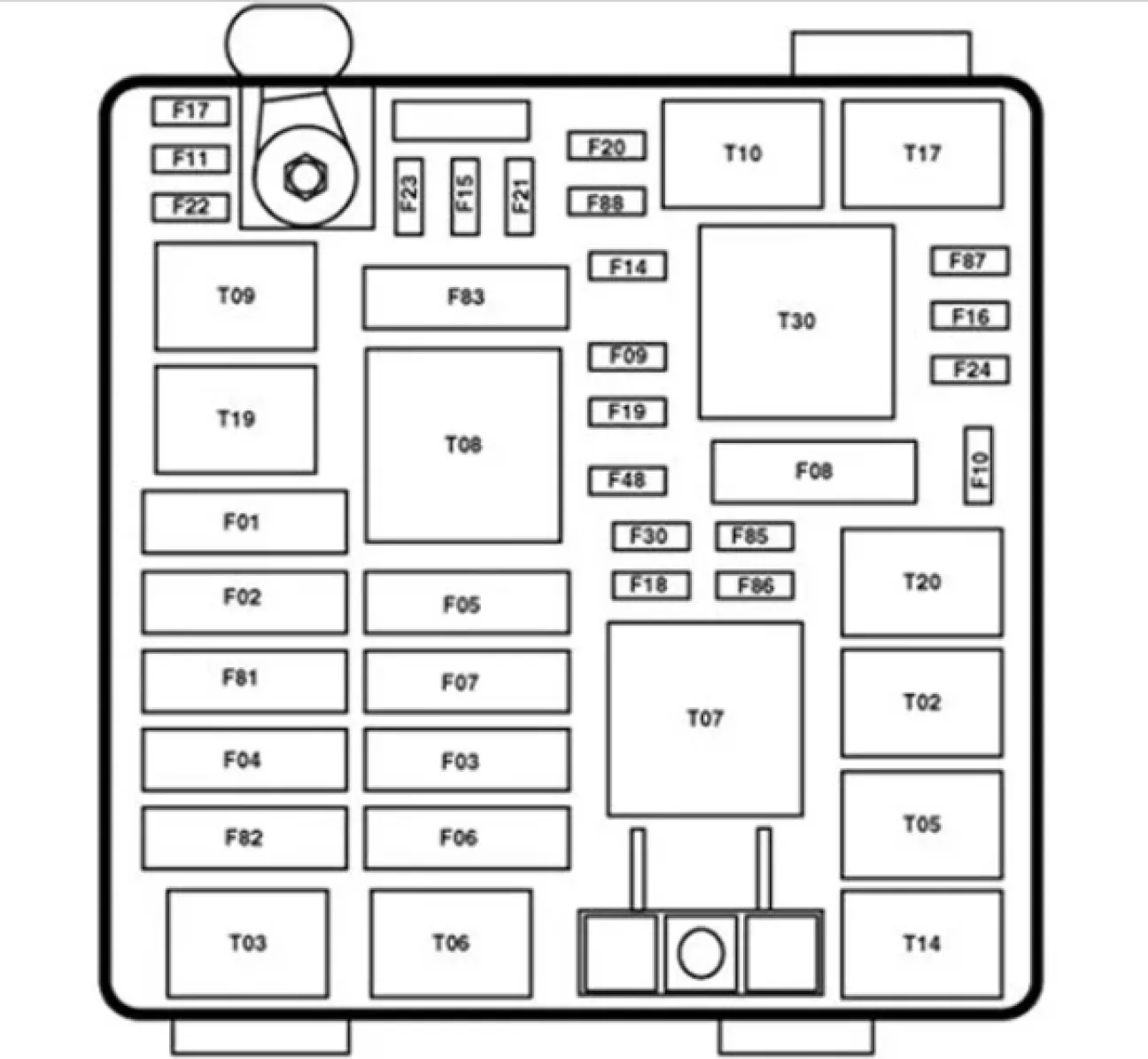

2012 - 2014 Схема внутрішніх запобіжників

F01 - ⬛70А, бежевий ➡️ Модуль керування кузовом №1.
F02 - ⬛60А, Синій ➡️ Модуль керування кузовом №2.
F03 - ⬛30А, Зелений ➡️ Вихід для реле стартера №1.
F04 - ⬛40А, Помаранчевий ➡️ Мотор насоса ESC.
F05 - ⬛40А, Помаранчевий ➡️ Модуль керування трансмісією №1.
F06 - ⬛30А, Зелений ➡️ Модуль керування кузовом №3.
F07 - ⬛40А, Помаранчевий ➡️ Котушка реле EBL, котушка реле вентилятора.
F09 - ▪️5А, Бежевий ➡️ Вентилятор радіатора.
F10 - ▪️10А, Червоний ➡️ ORC.
F11 - ▪️20А, Жовтий ➡️ Запуск/Старт, Модуль керування двигуном.
F14 - ▪️15А, Синій ➡️ Модуль керування трансмісією №2.
F15 - ▪️15А, Синій ➡️ Модуль керування трансмісією №3.
F16 - ▪️15А, Синій ➡️ Модуль керування двигуном, котушки запалювання.
F17 - ▪️15А, Синій ➡️ Модуль гальмівної системи.
F18 - ▪️20А, Жовтий ➡️ Модуль керування двигуном.
F19 - ▪️10А, Червоний ➡️ Зчеплення компресора кондиціонера.
F20 - ▪️30А, Зелений ➡️ Задній обігрівач скла (EBL).
F21 - ▪️20А, Жовтий ➡️ Паливний насос.
F22 - ▪️10А, Червоний ➡️ Блок управління системами безпеки пасажирів.
F23 - ▪️25А, Прозорий ➡️ ESC
F24 - ▪️20А, Жовтий ➡️ Модуль керування двигуном, паливні форсунки.
F30 - ▪️20А, Жовтий ➡️ Розетка живлення (консоль).
F81 - ⬛60А, Синій ➡️ Живлення акумулятора внутрішнього PDC, електричні сидіння.
F82 - ⬛30А, Зелений ➡️ Підсилювач.
F83 - ⬛40А, Помаранчевий.
F84 - ▪️20А, Жовтий ➡️ Запальничка для сигар.
F85 - ▪️10А, Червоний ➡️ Люк, LRSM, розетка живлення (консоль), UCI/AUX порт, прикурювач.
F86 - ▪️20А, Жовтий.
F87 - ▪️10А, Червоний ➡️ Соленоїд продувки, вентиляційний клапан OBD, Нагрівачі кисневих датчиків.
F88 - ▪️10А, Червоний ➡️ Обігрів зовнішніх дзеркал.

Реле

T02 -  Увімкнення ШІМ радіатора.
T03 -  Автоматичне вимкнення.
T05 -  Муфта кондиціонера.
T07 -  Запуск.
T08 -  Запуск/Аксесуари № 1.

T09 -  Запустити/Старт.
T10 -  Паливний насос.
T14 -  Модуль управління кузовом, стартер.
T17 -  Запуск/Аксесуари № 2.
T20 -  Електронний модуль управління стартером.
T30 -  Двигун вентилятора системи опалення, вентиляції та кондиціонування повітря.

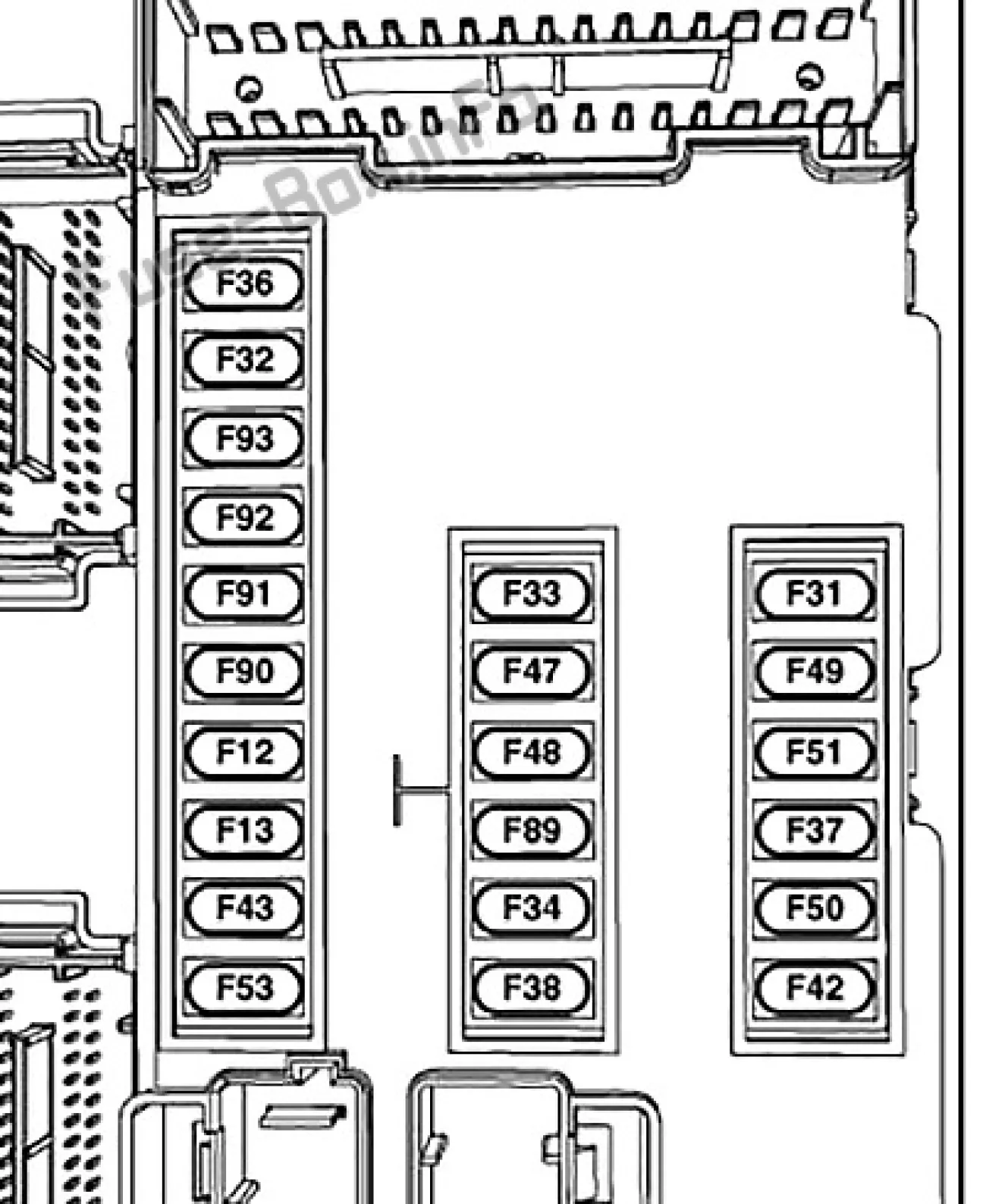

Запобіжники модуля керування кузовом (BCM) "Блок комфорту"

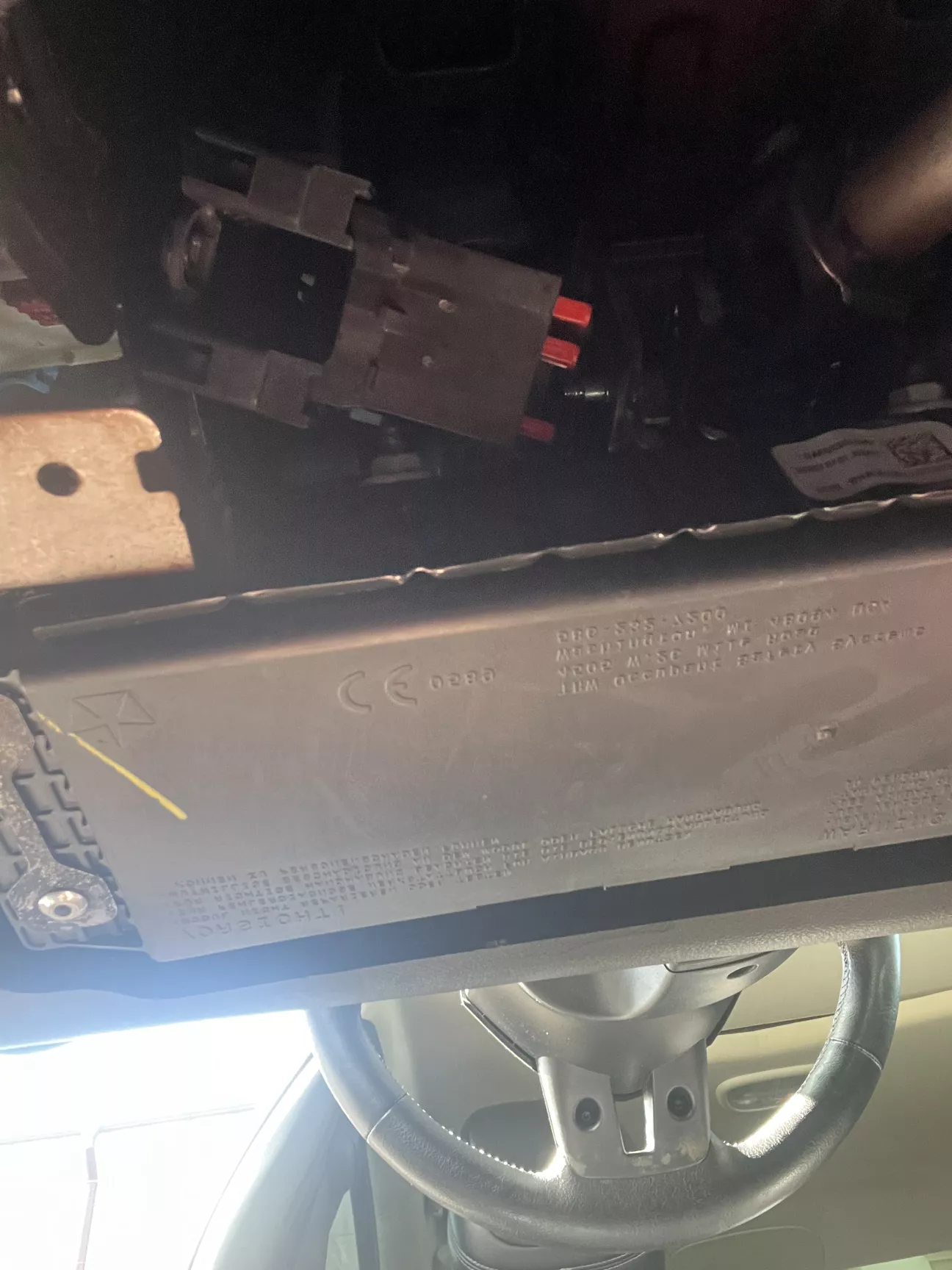

Знаходиться за нижньою пластиковою накладкою під рульовою колонкою.
Щоб дістатися потрібно:
1. Зняти бічну напівкруглу накладку торпедо (її видно коли водійські двері відчинені)
2. Відкрутити три шурупи. Два знаходяться під цією бічною накладкою, а третій - знизу праворуч від колінної подушки безпеки.
3. Після цього можна обережно відклацнути та зняти нижню панель під кермом, що відкриє нормальний доступ до самого блоку та його роз'ємів.

F12 - Запасний.
F13 - ▪️15А, Синій ➡️ Ліва фара.
F31 - Запасний.
F32 - ▪️10А, Червоний ➡️ Освітлення салону/Відкривання кришки багажника/двері багажника.
F33 - ▪️25А, Прозорий➡️  Мотор склопідіймача – водій.
F34 - ▪️25А, Прозорий ➡️ Мотор склопідіймача – пасажир.
F36 - ▪️15А, Синій ➡️ Модуль вторгнення.
F37 - ▪️10А, Червоний ➡️ Приладова панель.
F38 - ▪️20А, Жовтий ➡️ Замки дверей.
F42 - Запасний.
F43 - ▪️20А, Жовтий ➡️ Насос омивача лобового скла.
F47 - ▪️5А, Бежевий ➡️ Модуль керування трансмісією (TCM).
F48 - ▪️20А, Жовтий ➡️ Запасний.
F49 - ▪️7,5А, Коричневий ➡️ Вимикач стоп-сигналу.
F50 - ▪️7,5А, Коричневий ➡️ Пневматична підтримка попереку.
F51 - ▪️7,5А, Коричневий ➡️ Модуль CD/Hands-Free – Bluetooth, Дисплей радіо.
F53 - ▪️7,5А, Коричневий ➡️ Перемикач вікна водія/Електричні дзеркала.
F89 - ▪️5А, Бежевий ➡️ Лампа багажника.
F90 - ▪️7,5А, Коричневий ➡️ Передня протитуманна фара права.
F91 - ▪️7,5А, Коричневий ➡️ Передня протитуманна фара ліва.
F92 - ▪️7,5А, Коричневий ➡️ Дальнє світло (шторки).
F93 - ▪️15А, Синій ➡️ Праве переднє світло.

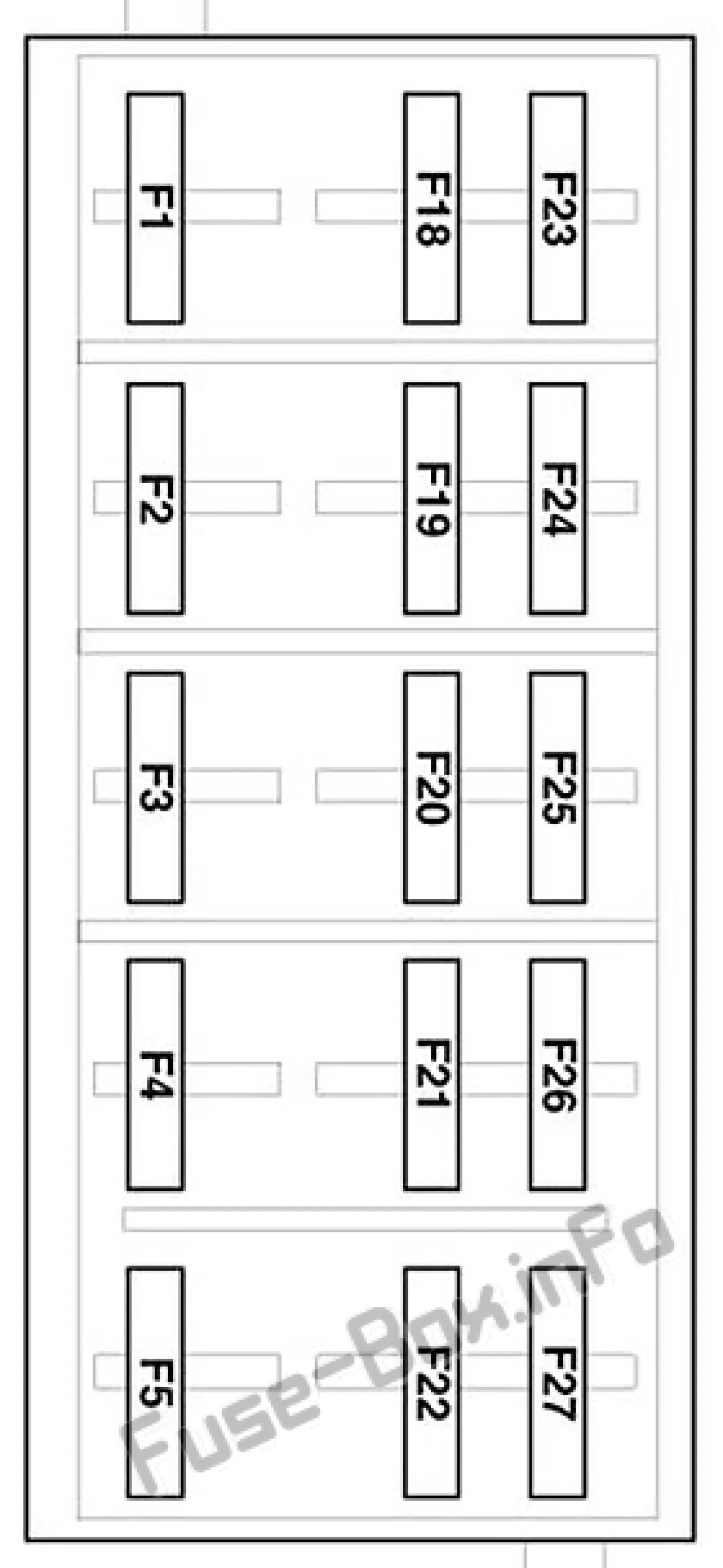

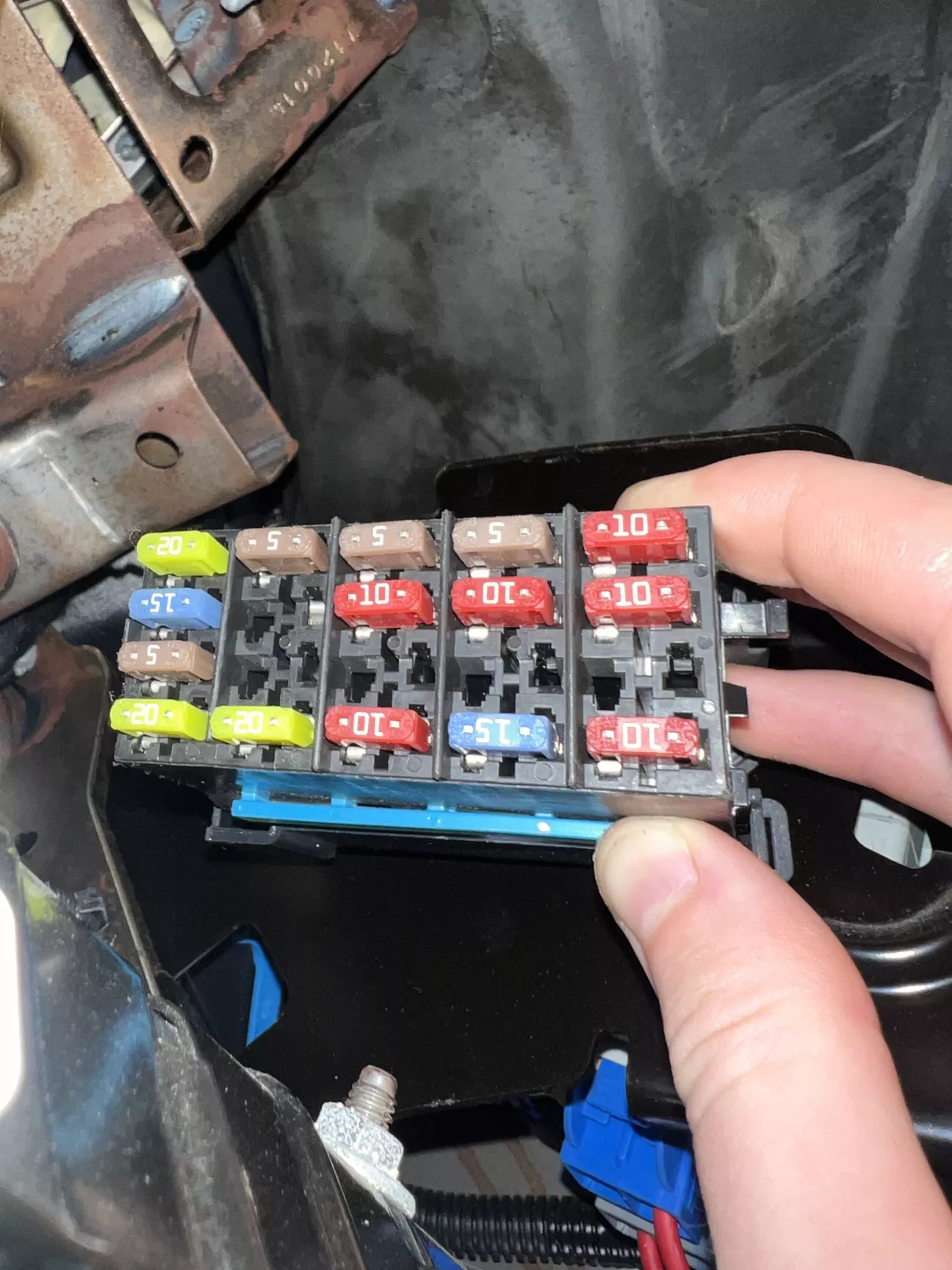

Внутрішні запобіжники розташовані з боку водія під приладовою панеллю.

F1 - ▪️20А ➡️ Передній підігрів сидіння (якщо обладнано).
F2 - ▪️20А ➡️ Задній підігрів сидіння, підігрів керма (якщо обладнано).
F3 - ▪️10А ➡️ Модуль паркування, задня камера, датчики сліпих зон зліва та справа,
компас (якщо обладнано).
F4 - ▪️15А ➡️ Панель приладів.
F5 - ▪️10А ➡️ Система опалення, вентиляції та кондиціонування (HVAC), датчик вологості, датчик температури в салоні, блок дзеркала заднього виду.
F18 - ▪️15А ➡️ Радіо.
F20 - ▪️10А ➡️ Модуль керування рульовою колонкою, блок перемикачів.
F21 - ▪️10А ➡️ Діагностичний порт.
F22 - ▪️10А ➡️ Універсальний пульт гаражних воріт, EOM.
F23 - ▪️20А ➡️ Люк.
F24 - ▪️5А - Бежевий ➡️ Реле запуску/аксесуарів.
F25 - ▪️5А - Бежевий ➡️ Модуль керування трансмісією №4.
F26 - ▪️5А - Бежевий ➡️ Вимикач стоп-сигналу.
F27 - ▪️10А - Червоний ➡️ Пневматична підтримка попереку.

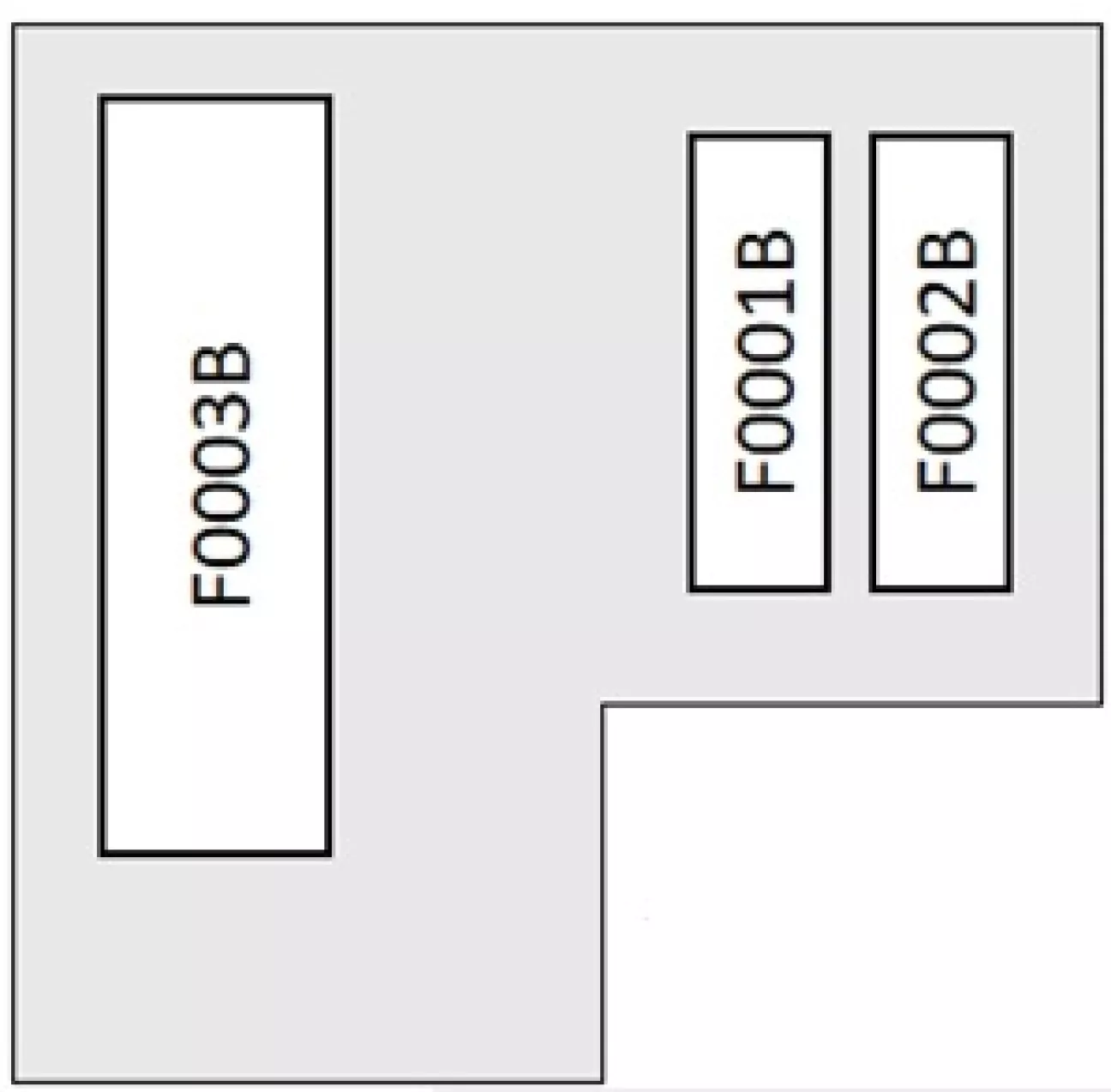

Запобіжники акумулятора

F0001B - 70A Електричне кермування (EPS)
F0002B - 60A Вентилятор радіатора – ​​PWM
F0003B - 200A Генератор

Детальні схеми можна знайти на цьому сайті
