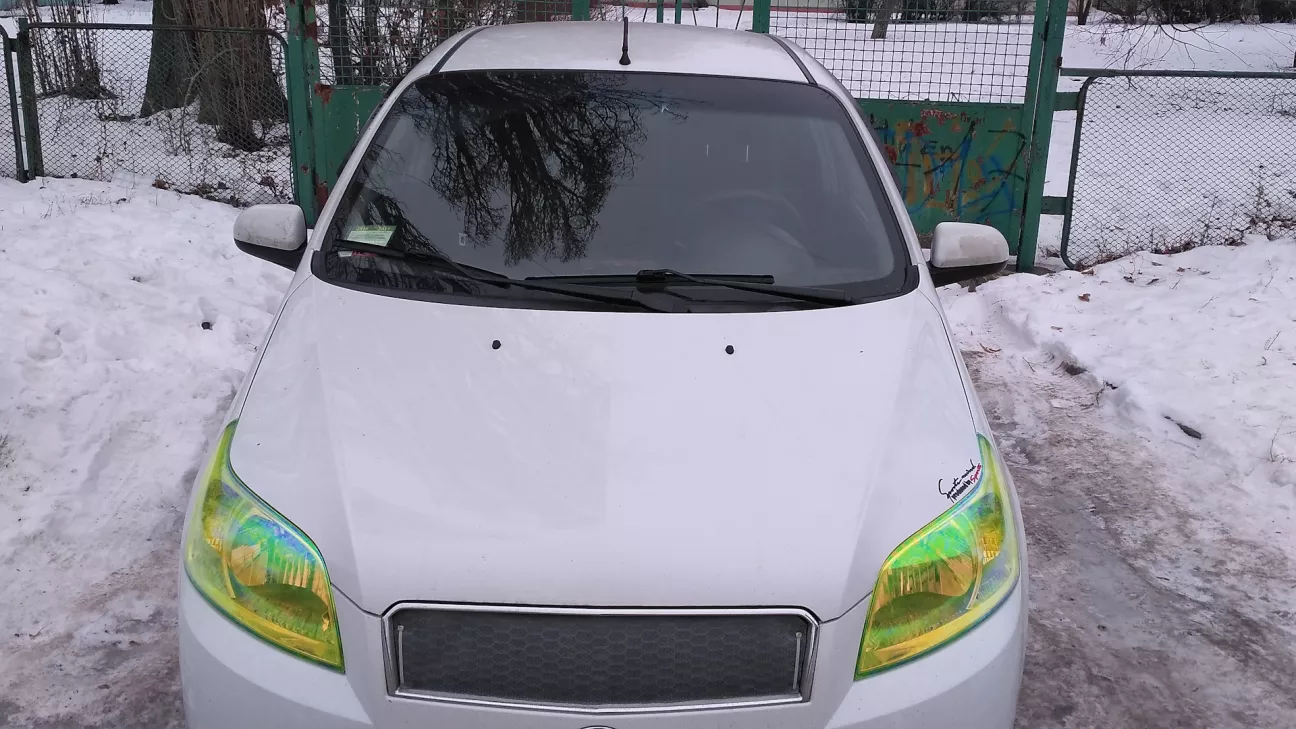

Vida це Chevrolet Aveo T250 попереднього покоління.
Опис для себе, щоб не ритися потім через інтернет.
Двигун SQR477F (ACTECO) Chery створювала у співпраці з австрійською AVL. Розроблявся він на основі SQR480 - у свою чергу розроблений BMW для 3 серії, зібраний в Китаї, впроваджувався American Ford, вперше встановлений на Chery Fulwin. В Україні збирається на мелітопольському заводі, заводське позначення – "Силовий агрегат A13L".
Загальні відомості
Агрегати силові автомобільні моделі A13L призначені для встановлення на легкові автомобілі з колісною формулою 4x2 та повною масою до 1,6 т.
Силові агрегати призначені для експлуатації у складі автомобіля при температурі навколишнього повітря від -40°С(233K) до +50°С(323K), при відносній вологості повітря до 90% при температурі +27°С(300K), запиленості повітря до 0,4 г/м3 і в районах, розташованих на висоті потужності.
Силовий агрегат складається з двигуна з обладнанням у зборі, зчеплення та коробки передач.
Характеристики:
• Код: SQR477F (A13L)
• Тип: L4, SOHC, 16 клапанов
• Объем: 1497 см3
• Номинальная мощность: 109 л.с. (80 кВт) при 6 000 оборотов в минуту
• Максимальный крутящий момент: 140 nm / 4500 оборотов в минуту
• Удельная мощность: 53.4kW / л
• Степень сжатия: 10.5 : 1
• Компрессия: 70 bar
• Давление в топливной системе: 4 bar
• Габаритные размеры: (L) 615 х (Ш) 580 х (H) 695mm
• Вес: 165kg
• Тип топлива: бензин (октановое число не ниже 93)
• Система питания: электронная, распределенный впрыск
• Уровень токсичности: Euro IV
• Оснащен системой бортовой диагностики OBD, подходит только ГБО IV поколения.
Газораспределительный механизм SOHC предусматривает только один распредвал. На распредвале 12 кулачков, по 3 на каждый цилиндр. Один кулачок через коромысло приводит в движение 2 выпускных клапана, другие два кулачка — 2 впускных
Коробка передач
Коробка передач — механическая двух вальная с пятью синхронизированными передачами вперед и одной назад.
Передаточные числа по передачам
Первая 3,545
Вторая 2,05
Третья 1,423
Четвертая 1,065
Пятая 0,865
Задний ход 3,364
Передаточное число главной передачи 3,55.
Сцепление — однодисковое, сухое, с диафрагменной нажимной пружиной.
Система питания
Система питания — распределенный впрыск топлива с электронным управлением топливоподачей и моментом зажигания.
Топливо — бензин автомобильный по ДСТУ 4063 с октановым числом не менее 92.
Предельные температуры надежного пуска холодного двигателя без применения устройств облегчения пуска должны быть не выше: на масле SAE 10W-40 — 252 К (минус 21°С), на масле SAE 5W-40 — 247 К (минус 26°С).
Система смазки
Система смазки — комбинированная с мокрым картером.
Масляный насос — внутреннего зацепления, расположен на переднем торце блока цилиндров, приводится во вращение непосредственно коленчатым валом.
Масляный фильтр: полно поточный, с бумажным элементом и сетчатым маслоприемником.
Давление масла в системе смазки двигателя при температуре масла в масляном картере 373 К (100°С) должно быть не менее 0,35 МПа (3,5 кгс/см2) при частоте вращения коленчатого вала 4000 мин-1 и не менее 0,15 МПа (1,5 кгс/см2) при частоте 800+50 мин-1.
Заправочные объемы системы смазки:
— для двигателя — 4,3 л,
— для коробки передач — 2,3 л.
Смазка двигателя:
— масла моторные с классом вязкости по классификации SAE: 10W-40 (при температуре ниже минус 18°С — масло 5W-40) и уровнем эксплуатационных свойств по классификации API: SL; SM.
Смазка коробки передач:
— масла трансмиссионные, автомобильные с классом вязкости по классификации SAE: 75W-90 и уровнем эксплуатационные свойств по классификации API: GL-4.
Применение не рекомендованных моторных и трансмиссионных масел возможно после согласования с заводом изготовителем агрегатов.
Система охлаждения
Система охлаждения — жидкостная, закрытого типа.
Водяной насос — центробежный, приводится во вращение плоскозубчатым ремнем от коленчатого вала.
Термостат устанавливается в корпусе термостата на головке цилиндров.
Система охлаждения автомобиля или испытательного стенда, при установке на них агрегата, должна обеспечить температуру охлаждающей жидкости на выходе из двигателя в пределах 360-375 К (87-102°С).
Система кондиционирования
Хладагент
Тип Фреон R-134a
Объем, мл 300±20(RHD:300±20)
Электрооборудование
Электрооборудование — батарейное, однопроводное, номинальное напряжение 12 В. Отрицательные клеммы источника тока подключены к массе.
Генератор — со встроенным регулятором напряжения (14 В). Генератор и компрессор кондиционера одновременно приводятся во вращение поликлиновым ремнем от шкива коленчатого вала. Компрессор кондиционера и насос гидроусилителя руля устанавливаются на блоке цилиндров двигателя посредством кронштейна крепления компрессора кондиционера.
Насос гидроусилителя руля приводится во вращения клиновым зубчатым ремнем от шкива коленчатого вала.
Стартер — с электромагнитным тяговым реле, правого направления вращения.
Масса
Масса не заправленного смазкой агрегата в комплектности поставки — 140 кг.
Масса не заправленного смазкой двигателя в комплектности поставки — 110 кг.
Вибрация
Уровень вибрации агрегата не должен превышать величин вибростойкости, измеренных на опорах его в автомобиле в направлениях:
— вертикальном — 9,0·10-2 м/с
— поперечном — 4,0·10-2 м/с
— продольном — 1,5·10-2 м/с.
Ресурс и гарантии изготовителя.
Гарантийный срок эксплуатации должен быть: для агрегата — не менее гарантийного срока эксплуатации автомобиля, на котором он установлен; для двигателей и коробок передач поставляемых в запасные части — 12 месяцев или не более 50 000 км пробега. В течение указанного периода допускается замена покупных изделий, ресурс которых, установленный технической документацией предприятий-поставщиков и стандартами, меньше ресурса агрегата.
РАСХОДНЫЕ МАТЕРИАЛЫ НА ДВИГАТЕЛЬ SQR477F
На форуме vida-club.ru нашел такой список расходников для двигателя sqr477f
Фильтр масляный 480-1012010 (JB/T5088.1-2008). устанавливается так же на Сhery Amulet, Kimo, JAGGI.
Наружный диаметр / длина [мм]: 76
Внутренний диаметр в верхней части / ширина [мм]: 63
Внутренний диаметр в нижней части / ширина: 72
Размер внутренней резьбы: 3/4-16 UNF
Высота [мм]: 79
Альтернатива — фильтр:
Purflux LS801
KNECHT MAHLE OC606,
KNECHT MAHLE OC988, (Давление перепускного клапана [бар] 1.2) (применяю)
BOSCH 0986452044 (UGV давление перепускного клапана 1)
BOSCH 0451103298,
MANN W712/43 (UGV давление перепускного клапана 1) (применяю)
MANN W712/83 (UGV давление перепускного клапана 0,8) (применял)
MANN W712/52 (UGV давление перепускного клапана 2,5) (на просторах интернет так же указывается как аналог, но из-за давления 2,5 скорее всего не подходит к данному двигателю)
Варианты с большим объемом фильтрующего элемента:
W 713/19 (UGV давление перепускного клапана 1) Высота [мм]: 100
W 719/12 (UGV давление перепускного клапана 1) Высота [мм]: 123
Фильтр воздушный GM 96536697
Фильтр воздушный Mahle Original LX 1915
Фильтр воздушный Bosch F 026 400 043
Фильтр воздушный Filtron AP0825
Фильтр воздушный MANN-FILTER C2324
Фильтр воздушный Zekkert lf-1182
Фильтр салона (кондиционера) GM 95981207, 95981206
Фильтр топливный GM 96335719
Ремни приводные.
Ремни приводные
1. А11-3701315ВА Ремень поликлиновой — генератора/кондиционера
2. А11-3412051 Ремень привода насоса ГУР (маркировка: AV10X715)
3. А11-8111200А1 Ролик натяжителя ремня поликлинового
4. А11-8111203 болт
5. А11-8111205 Болт
7. А11-8111210ВВ Ролик натяжной в сборе
8. А11-8111207 болт
9. Q1841030 Болт М10х30
Ремень генератора 6PK1265, только Китай для Амулета
Расшифровка:
6 — количество клинов (ручейков)
PK — поликлиновый
1265 — длина ремня в мм
Аналоги:
6PK1270 — Форд Сиерра, Скорпио; Вольво 850, 960, С70, S70, S90
6PK1264 — VW Бора, Гольф4; Сеат Леон
6PK1275 — Опель Астра G и H, Корса С, Комбо
A11-3412051 Chery Amulet Ремень приводной гидроусилителя (маркировка: AV10X715)
Аналог: CONTITECH AVX10X715 или любой — 10X715
Ремень газораспределительного механизма (ГРМ), натяжной ролик
ГРМ
1. 480-1005051ВА Шестерня ведущая
2. 480-1005061 Шайба шестерни ведущей
3. 477F-1005070 Шкив коленчатого вала
4. 480-1005081 Шайба шкива коленчатого вала
5. А11-1005203 Болт крепления шкива коленчатого вала
6. 480Е-1006041ВА Шестерня ведомая
7. 480-1006042 Шайба шестерни ведомой
8. 480-1006043 Болт крепления шестерни ведомой
9. 480-1007050 Натяжитель ремня ГРМ
10. 480-1007072 Болт крепления натяжителя ремня ГРМ
11. A13L-1007105 Крышка ГРМ верхняя в сборе
12. 480-1007131 Болт крепления крышки ГРМ верхней
13. 477F-1007140 Крышка ГРМ нижняя
14. 480-1007161 Болт крепления насоса водяного и крышки
15. 477F-1307010 Насос водяной в сборе
16. 477F-1307041 Прокладка насоса водяного
17. 477F-1007073 Ремень ГРМ
19. A11-1005120ВА Датчик положения коленчатого вала
20. СQ1500616 Болт М6х16
Аналог ремня один в один найден а именно:
94324 DAYCO ISORAN — Италия имеет следующую маркировку — 097 RP+21.6H имеет как и оригинальный — 97 зубов, ширину 21,6 мм, (эти критерии являются основными, по размеру один в один) (изначально предназначен для Форд Орион 1,6)
480-1007050 ролик натяжитель ремня ГРМ китайского производителя XLH
531002010 LUK — Ролик натяжной ГРМ
Ремень Gates Power Grip — каталожный номер — 5357XS
Такой же как и на Амулете!
сцепление сухое, фрикционное, однодисковое.
переключение гидравлическое. запитано к бачку тормозной жидкости.
Примечание
Диск сцепления A11-1601030AD Аналог Valeo — (200 мм, 20 шлицов)
Корзина сцепления A13-1601020
Подшипник выжимной QR512-1602101
Свечи
Должны стоять:
FR7DTC по книжке
481F-3707010; A11-3707110CA (оригинальный номер)
A11-3707110CA Chery (под данным номером продается откровенный контрафакт, серый товар)
A11-3707110BA Chery
A11-BJ3707110 Chery
481F-3707010 Chery оригинал и не встречались подделки
По каталогу свечи зажигания — BOSCH FR7DTC (устаревшая модель), BOSCH FR7DC+ (новая модель)
0 242 235 564 Bosch
0 242 235 578 Bosch
0 242 235 794 Bosch
0 242 235 666 Bosch (0 242 235 912 комплект из 4-х штук) дешёвый и "прямой" аналог
Аналоги дополнительно:
BERU — 14FR-7DTU
BRISK — DR15TC
NGK --- BKR6EIX (иридиевые)
NGK — BKPR6ET
DENSO — K20PBRS-10
NGK BCPR6EIX-11 (иридиевые) (применяю)
Q20TT, то есть те самые знаменитые DENCO TT (пробовал)
Более развернуто выделил информацию (отдельная тема) по свечам
Дополнительно.
A11-8104010BD Компрессор кондиционера
A11-8104013BB МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА (С ПОДШИПНИКОМ И ШКИВОМ) от CHERY AMULET (Совместимость не проверена)
481H-1306021AB КОРПУС ТЕРМОСТАТА (менял лично)
477F-1307010 Насос водяной (помпа)
477F-1306030 Крышка термостата (менял лично)
481H-1306020 ТЕРМОСТАТ (менял лично)
473H-1306056 Прокладка термостата (менял лично)
ТОРМОЗНАЯ СИСТЕМА
Тормозная система: Akebono
ДИСК ТОРМОЗНОЙ 96471274
КОЛОДКИ ТОРМОЗНЫЕ 94566892
Болт для диска 94520093
ДИСК ТОРМОЗНОЙ TRW/LUCAS DF4439
ДИСК ТОРМОЗНОЙ BREMBO 09.3090.20
КОЛОДКИ ТОРМОЗНЫЕ P24048
КОЛОДКИ ТОРМОЗНЫЕ P10057
КОЛОДКИ БАРАБАННОГО ТОРМОЗА S10514
КОЛОДКИ ТОРМОЗНЫЕ TRW/LUCAS GDB3330
КОЛОДКИ ТОРМОЗНЫЕ FERODO FDB1699
96870461 Втулка стабилизатора переднего D=26
95994977 Стойка стабилизатора переднего (CTR усиленная — CLKD-22, TRW/LUCAS JTS7618)
96535089 Шаровая опора пр./лев.
95975941 Рычаг передней подвески в сборе левый
95975942 Рычаг передней подвески в сборе правый
96653381 Сайлентблок задний пер. рычага
96535087 Сайлентблок передний пер. рычага
96652347 рамка для магнитолы
96652344 салазки для магнитолы
015301960AA Включатель фонарей заднего хода
96545471 Брызговик моторного отсека с левой стороны подходит от Лачети
ДВС
Двигатель 16 клапанный с одним распредвалом
Доп ресурси відео
Двигатель Acteco SQR477F
Наглядний ремонт МКПП ZAZ VIDA
ЗАЗ VIDA разбираем мкпп
Корзина сцепления ЗАЗ VIDA
