Mekede M6 Pro Plus (FYT UIS7862s 8/256, платформа YL850). Суміш бульдога і носорога.

До мене повернулася мультимедіа, що була в мене на покращенні звуку ще в "доблогові" часи. По суті, це FYT UIS7862S, але так само з нюансами і покращеннями, подібно до описаної тут, але все ж особлива, тому давайте подивимося на відмінності.

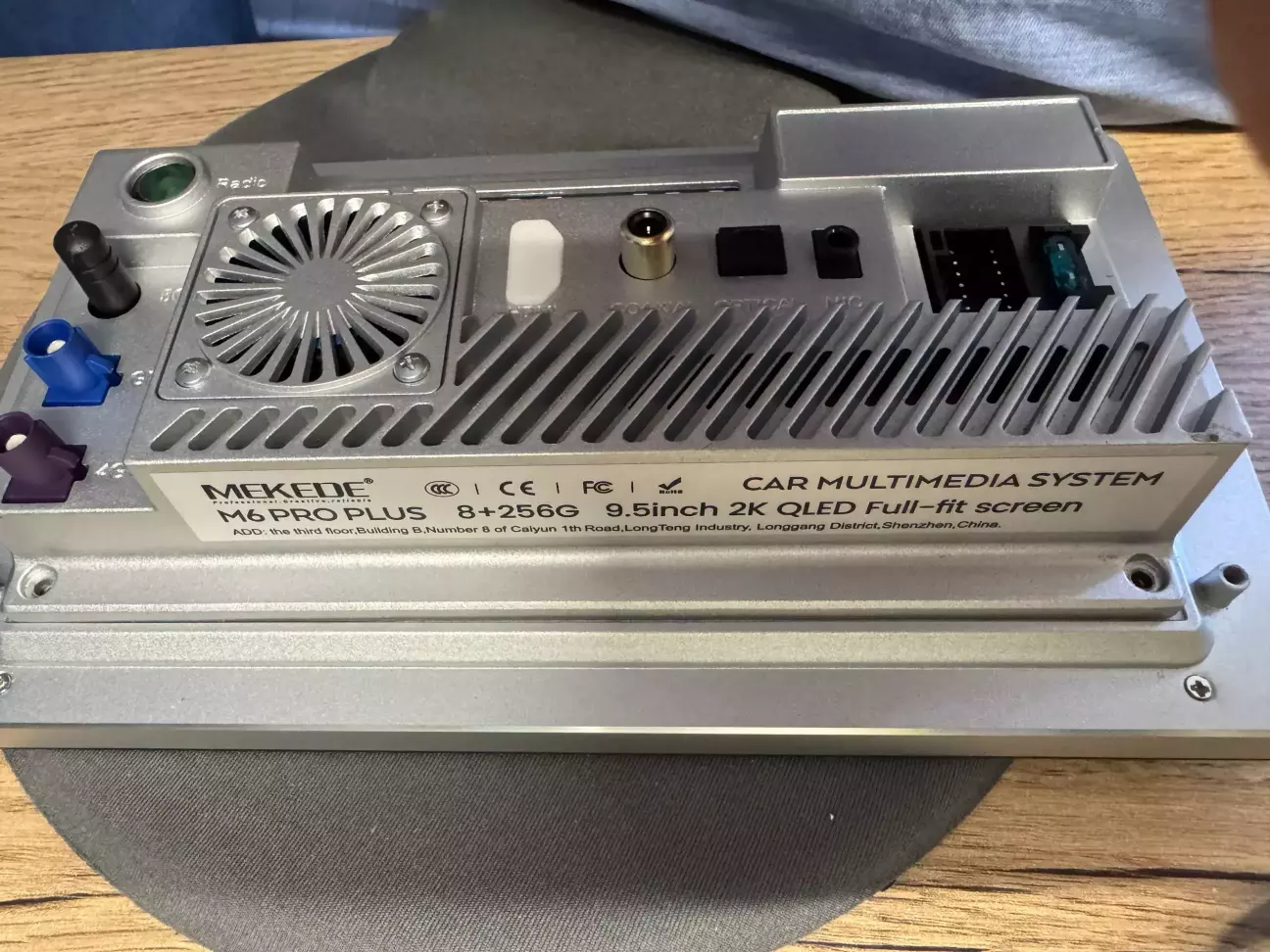

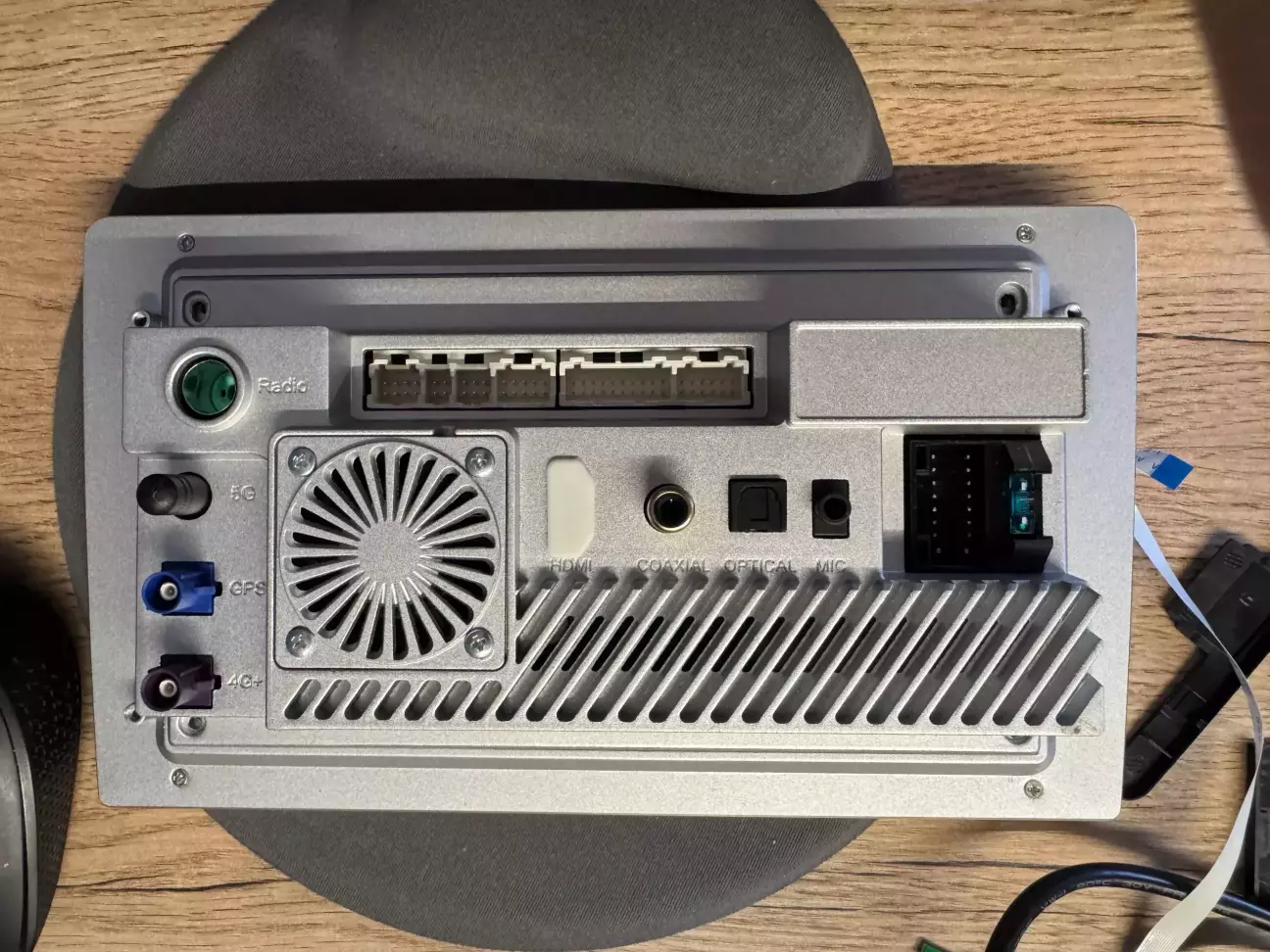

Перше, що кидається в очі, — це роз'єми FAKRA під антени LTE та GPS. А ще тут окремий вихід під мікрофон і він перемикається в сестемі, на відміну від родичів по платформі. В решті дуже схоже на FYT UIS7870SC, але це не вона.

Величезна наклейка, котра описує характеристики трошки: 8 Гб оперативної і 256 Гб постійної пам'яті. З заводу тут стояв підсилювач TDA7850, котрий, по моїм записам, я замінив на Pioneer PA2030A 31 липня 2023 року.

Дельні характеристики є дописі про FYT UIS7862S. Єдине, про що тут прибрехали, — це версія Андроїда: вона тут 10-та, реально, а не 12.

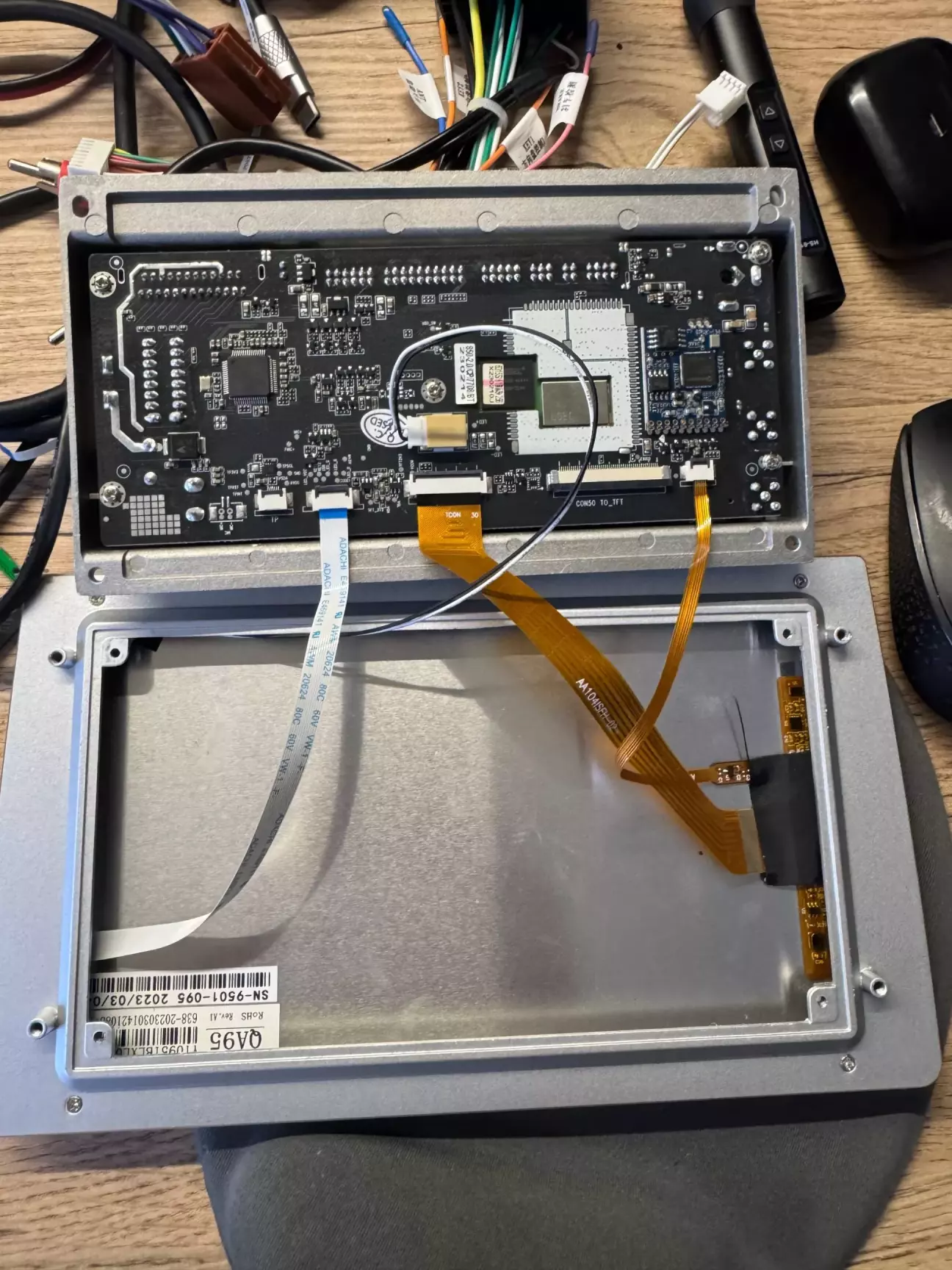

Чому повернулася до мене? Дуже тихий звук, підозра на вихід з ладу підсилювача. Дійсно, звук був тихий, ще я зауважив, що власник поставив прошивку від DUDU (фото не робив, про цю прошивку поговоримо якось іншим разом). Розбираємо, бо думав, що проблема апаратна.

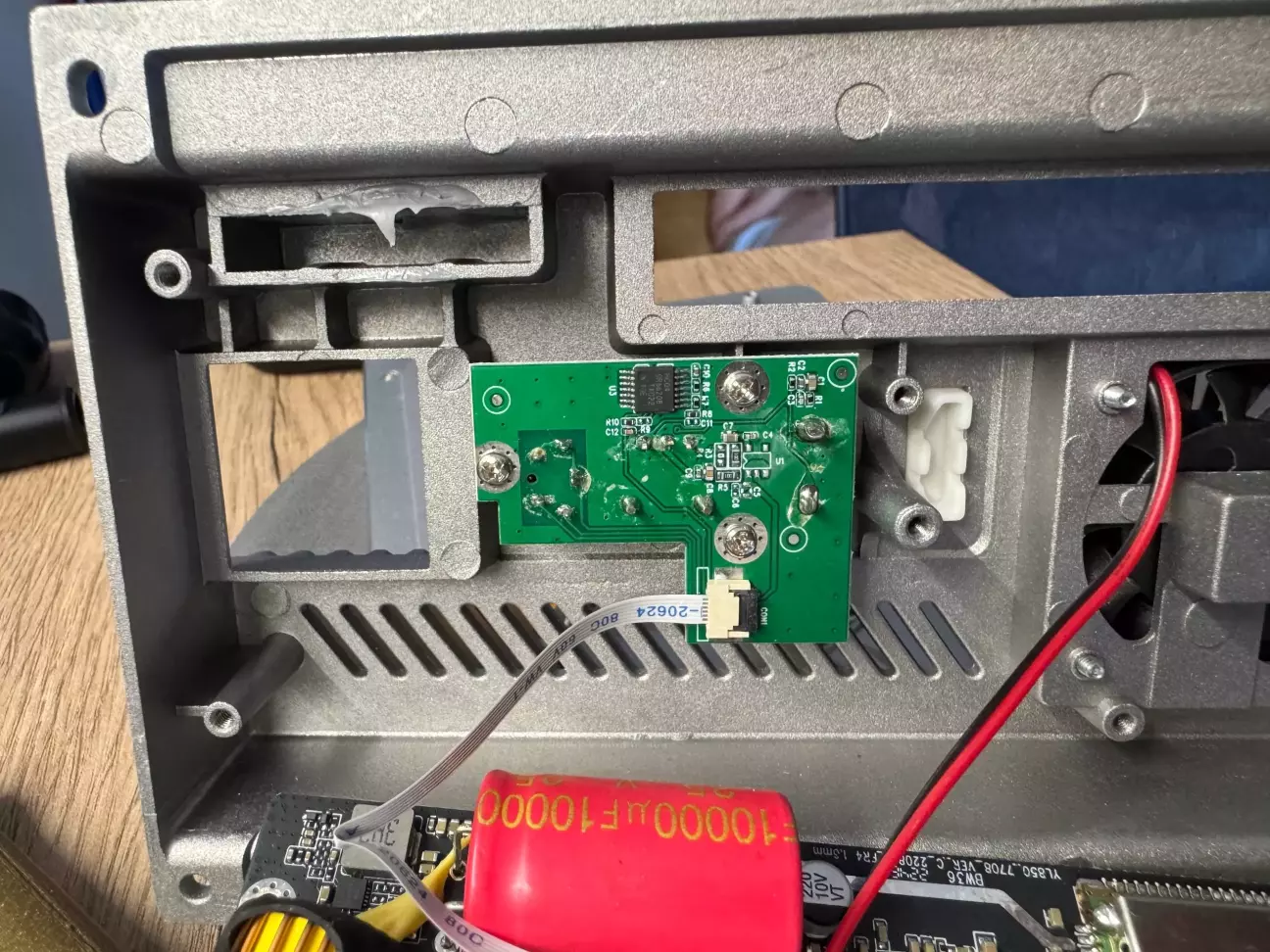

Трошки інакша платка оптичного виходу і SPDiff + 3.5 мініджек мікрофону.

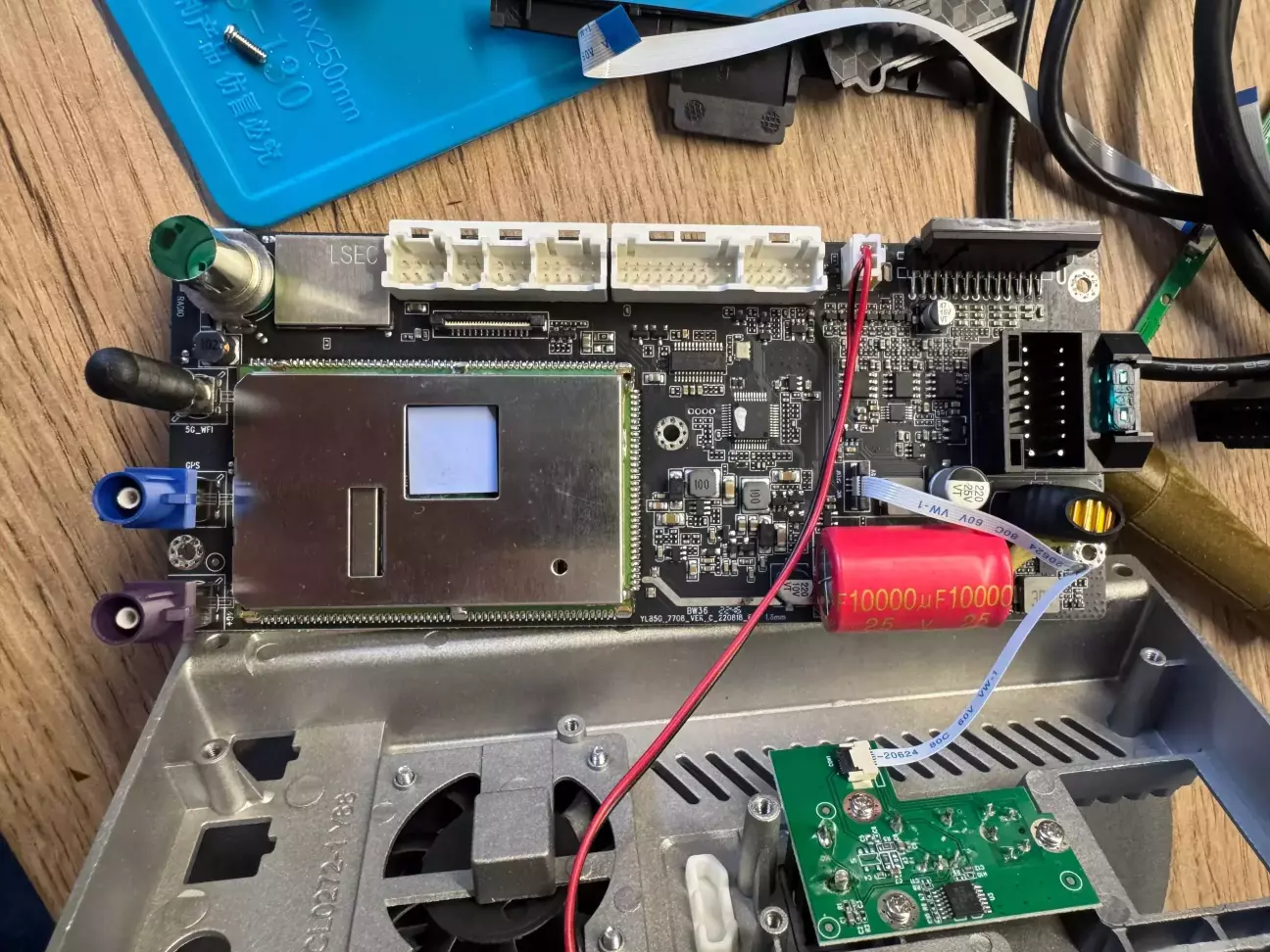

Як бачимо, з заводу були не тільки мікросхема підсилювача TDA7850, а і конденсатор на 10000 мкФ. От вам і преміальність Pro Plus. Китайці читають наші форуми і блоги і роблять висновки, де треба.

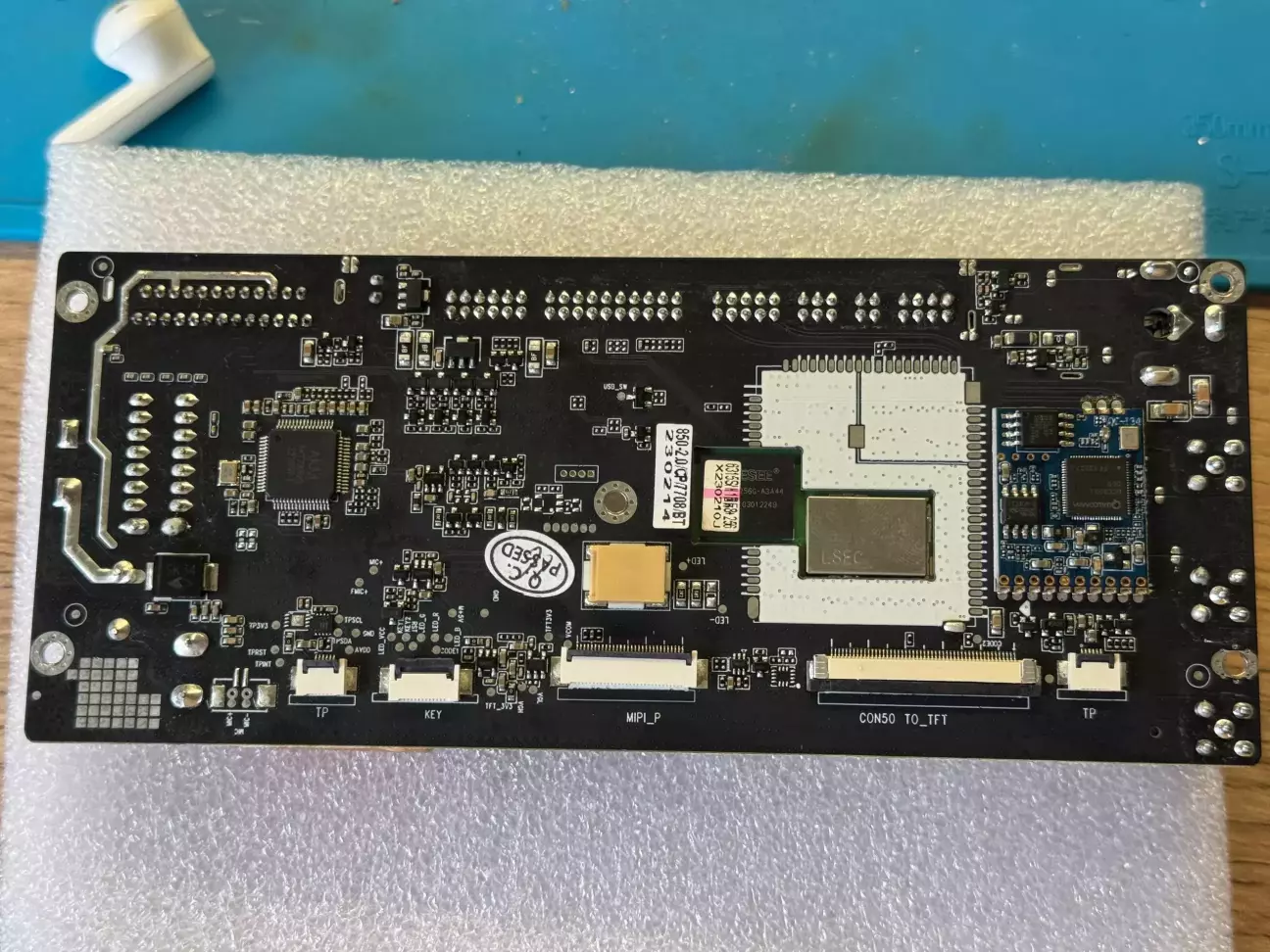

Дістаємо плату і шукаємо відмінності.

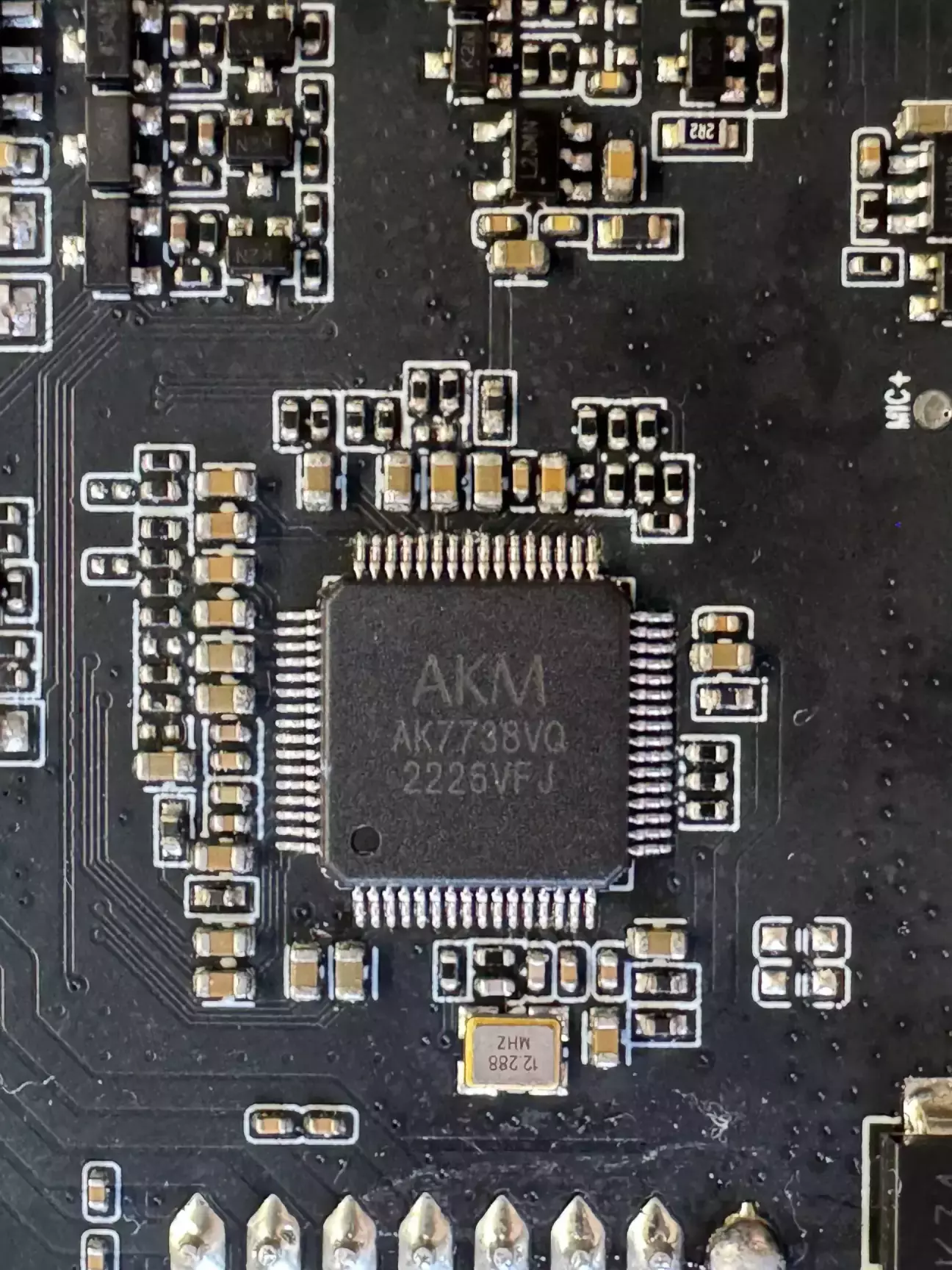

DSP - AKM AK7738VQ - такий самий як на FYT UIS7870SC, хоча до появи останньої ще мінімум рік-півтора.

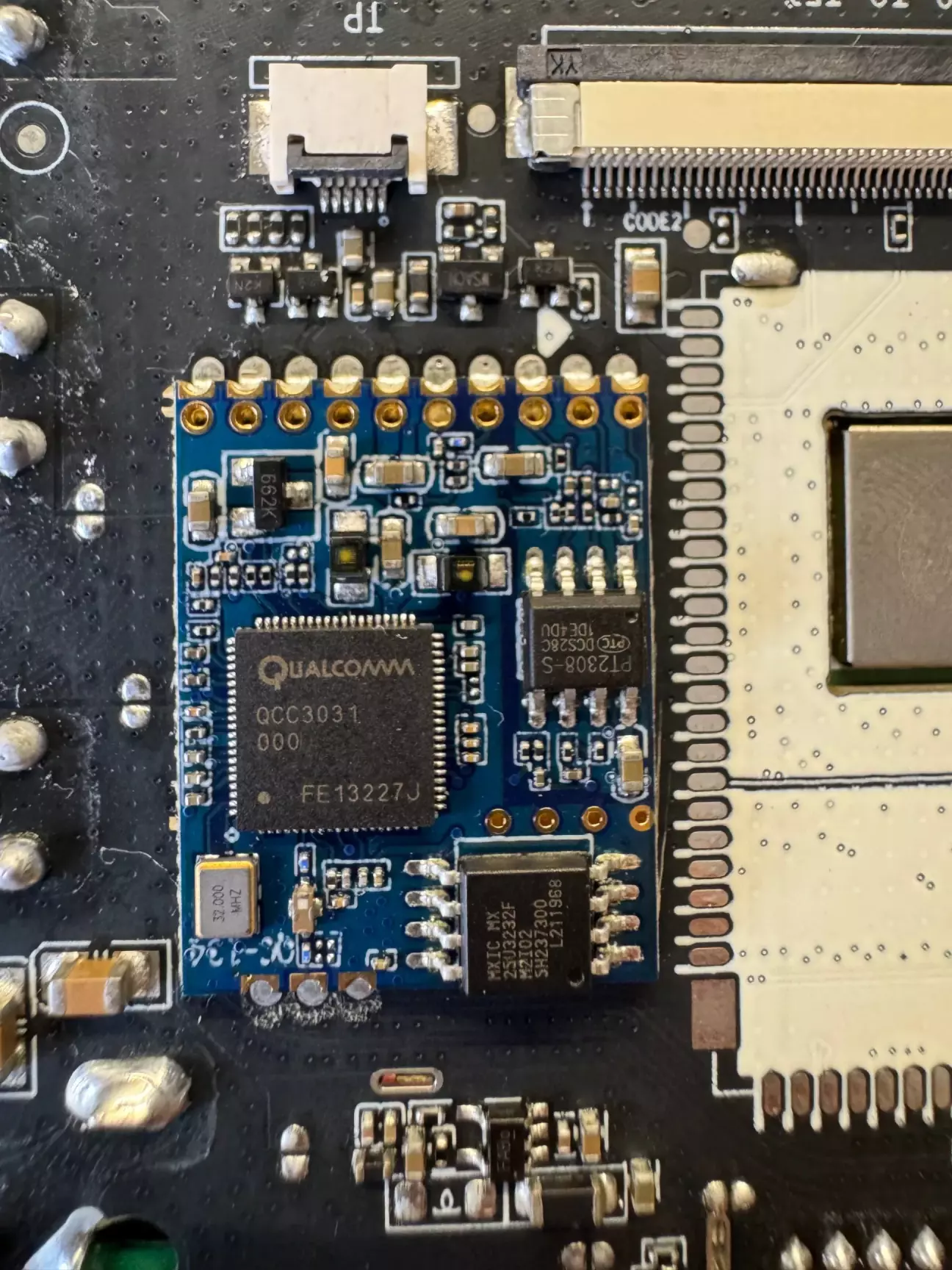

Bluetooth 5.0 від Qualcomm (QCC3031) - такі ставили на родичі Teyes CC3 і не тільки. Більше на цій стороні нічого немає

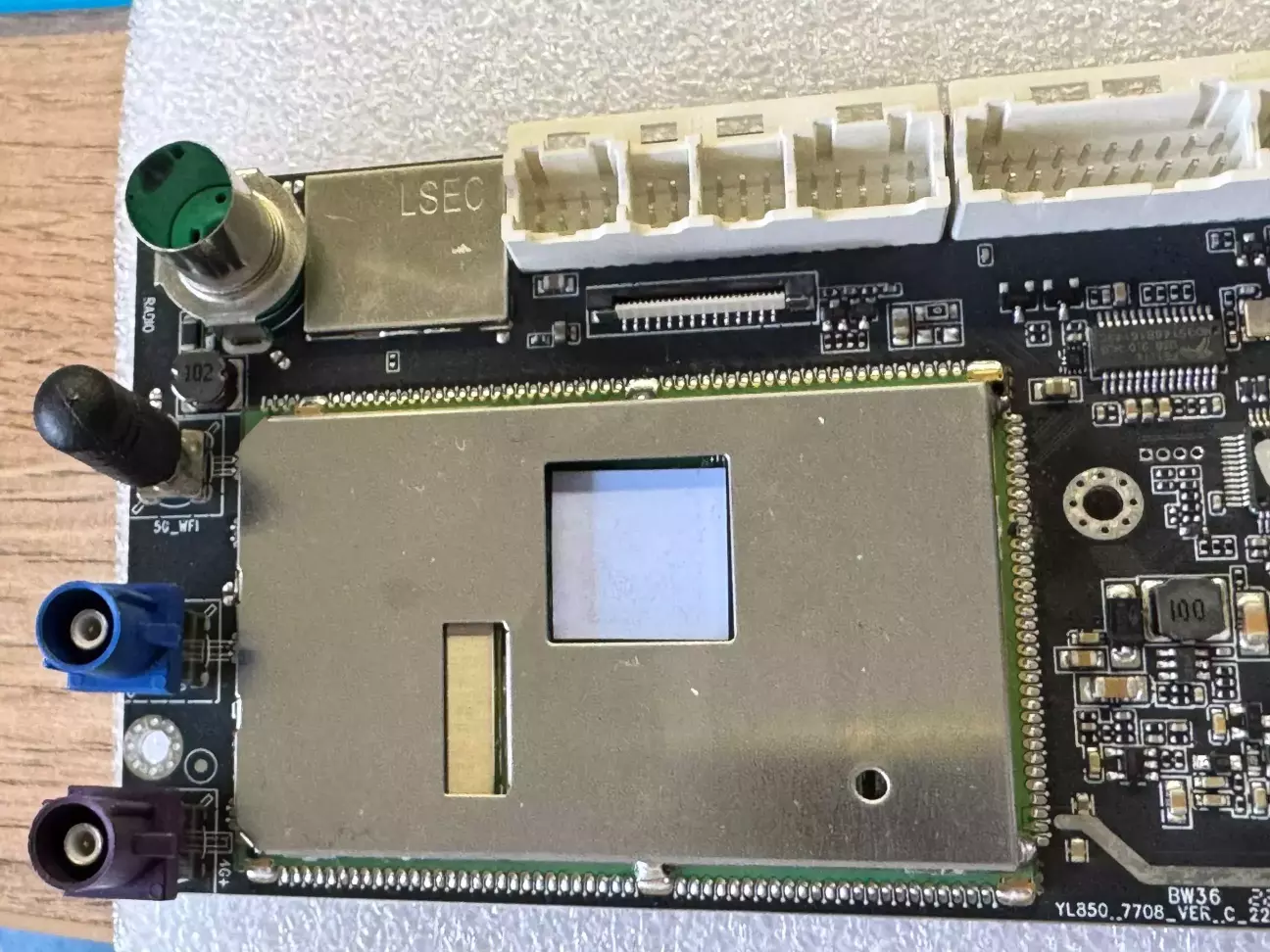

З іншої сторони - процесорний модуль і радіо, та й взагалі компоновка цієї частини як на FYT UIS7862S.

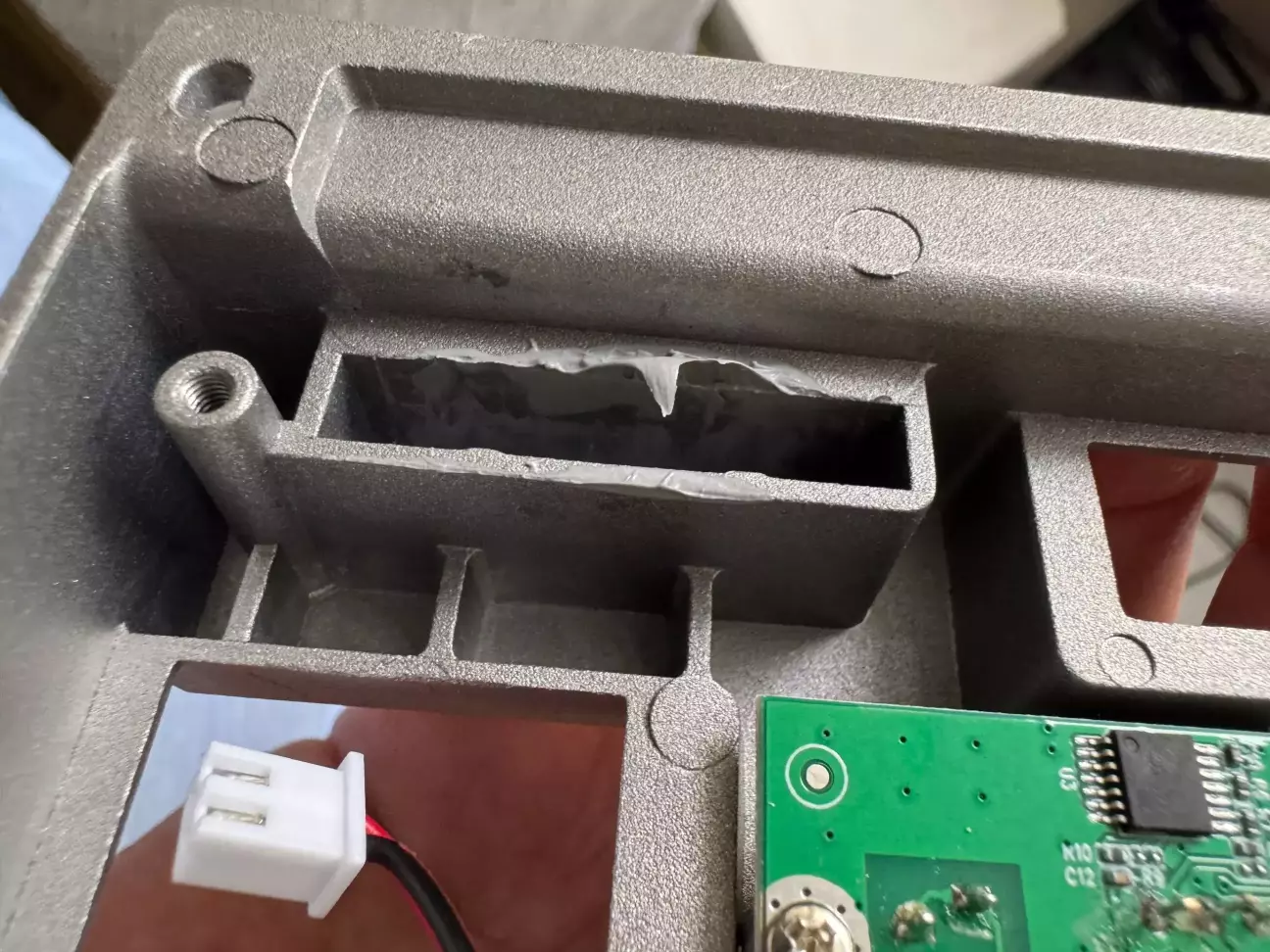

Три роки пройшли, а термопаста моя все така ж рідка, як вчора поклав.

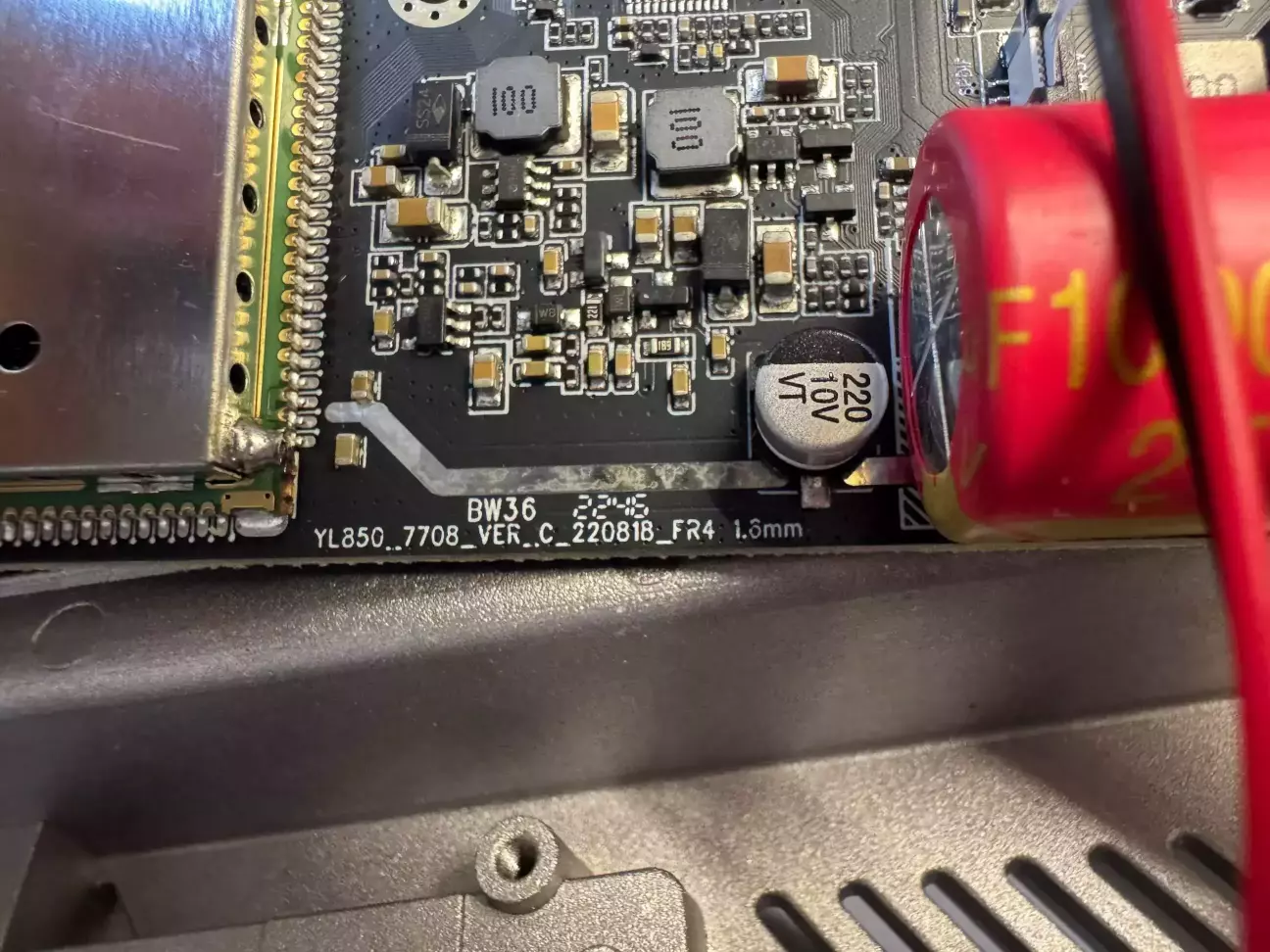

Маркування плати - платформа YL850

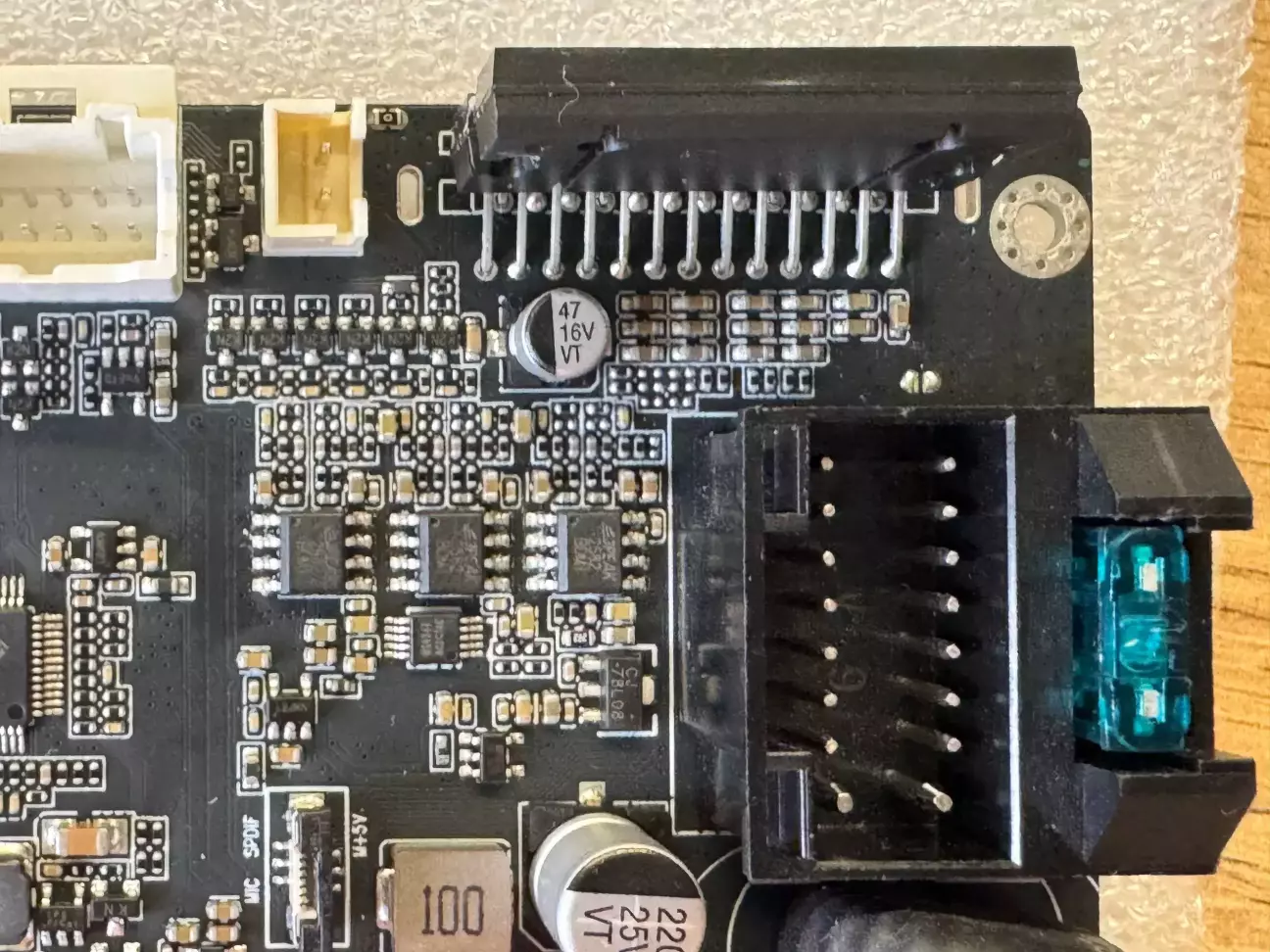

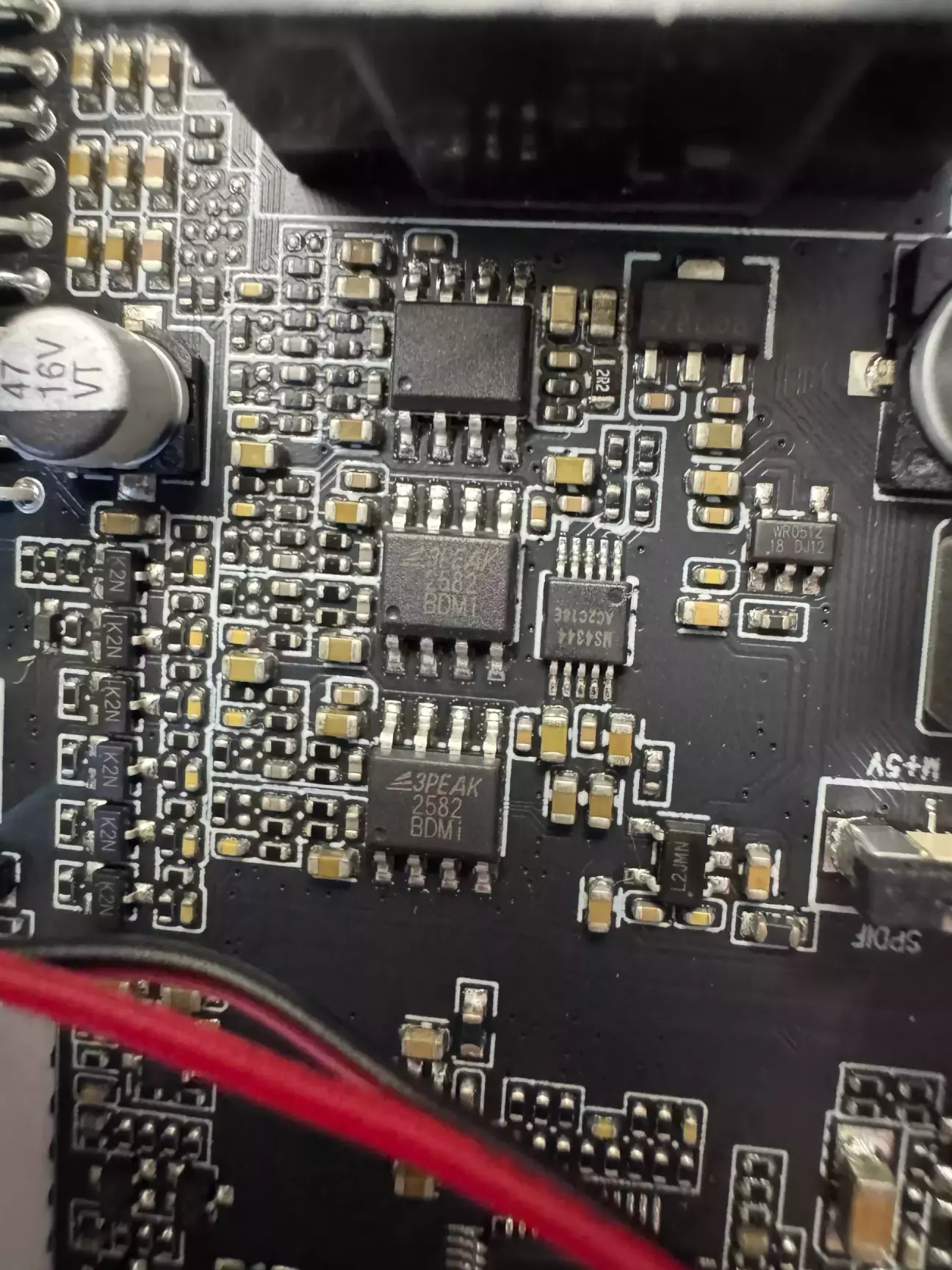

Операційні підсилювачі 3PEAK 2582.

Кому заходить відеогляд - ось від @ES.

Дві години, а може і три я її колупав. З андроїда звук виходить в цифрі без зауважень, до DSP доходить теж, з DSP ніби виходить норм, на операційниках слабуватий але наче і ок (осцилограф чи високоомний навушник тут безсилі, дрібну різницю не помітиш. На мосфет ніби заходить ОК, з нього точно слабкий.

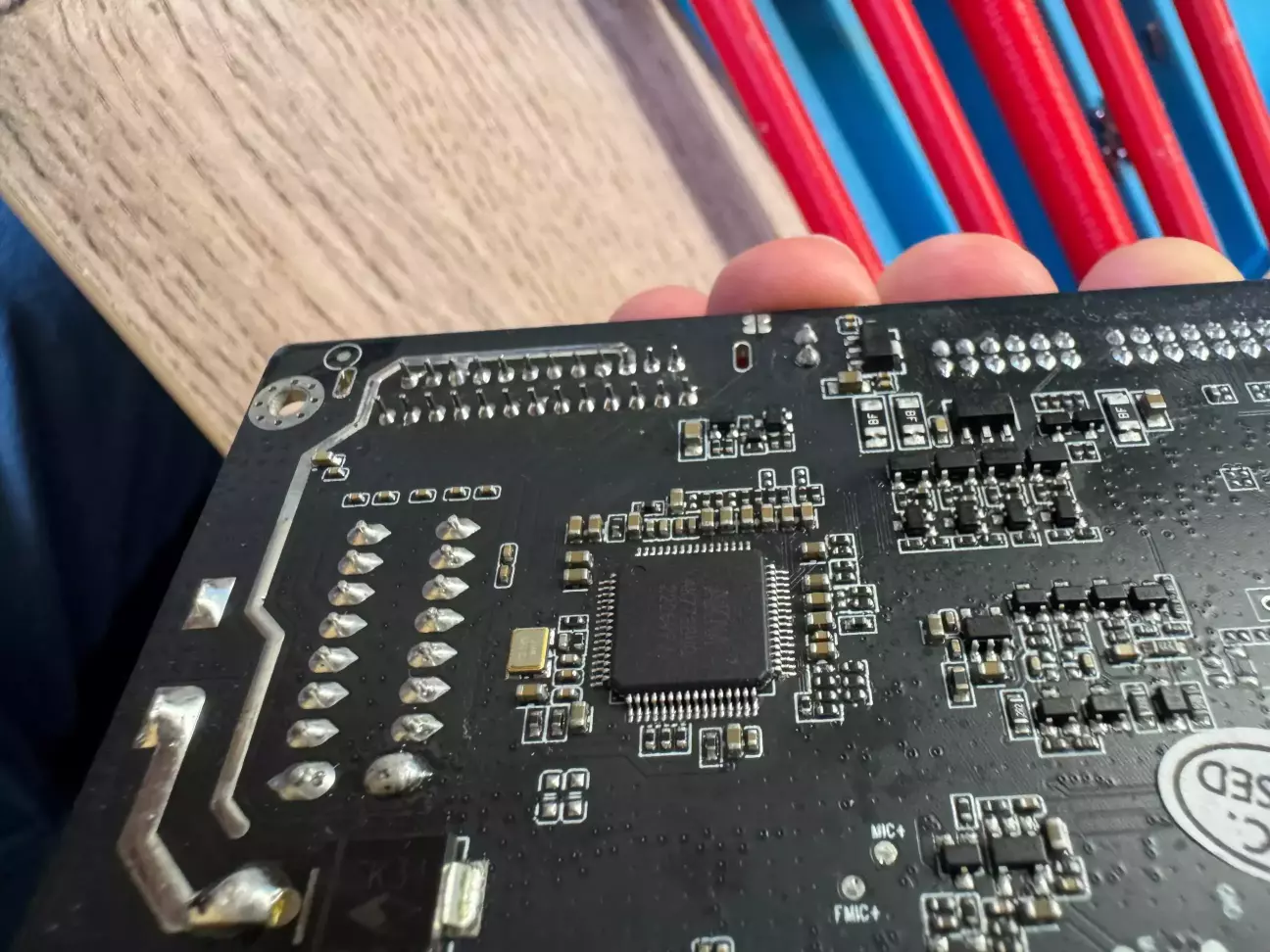

Поміняв мосфет - не допомогло. Зніс нафік прошивку DUDU і поставив його оригінальну з сайту MEKEDE. Звук став чудовий. Повернув мосфет власника назад на плату.  Так виглядає плата після третьої запайки підсилювача. Візуально - як після першої. Звісно, хто розуміється, той помітить, що паяв не завод, але все як завжди.

Виходить, у проблемі винен власник. Я питав одразу, чи не сталося це раптом після переходу на DUDU? Стверджував, що ні, звук тихшав поступово. Я підозрюю, що прошивка DUDU просто не вміє працювати на цьому процесорі і Андроїді з DSP. І таки поступово загнала мультимедіа в цей стан. Настройки я крутив, і скидав на дефолт, не допомагало.

Грошей взяв тільки за прошивку і ТО (освіжив термопасту). Можна було зменшити кількість ітерацій з паяльником, лишити свій новий підсилювач в мультимедіа, а старий лишити собі, але це на мою думку не вірно: якщо так робити, треба, щоби хтось компенсував різницю між новою і б.в. мікросхемою, хоча технічно вони однакові (хіба різних ревізій). Також це була моя помилка — чіпати її, клієнт не має платити за помилки сервісу. Треба було одразу почати з прошивки, але здобули досвід і зробили допис. А як би ви вчинили тут?
